1 MADE IN SWEDEN Fastbränslepanna P kw Pannor för proffs sedan 1935 Installations- och skötselanvisning för pannenhet - standard Obs! All tillsyn av pannan skall utföras av utbildad personal vilka är kvaliicerade speciellt att arbeta med pannor och dess tillhörande pannutrustning. Innan några tillsynsaktiviteter utförs på pannan skall denna skötselmanual samt övriga tillhörande informationsmanualer och dokument gällande utrustningen vara genomlästa och förstådda SV Osby Parca Tel +46 (0) sales@osbyparca.se Box 93, Osby, SWEDEN

2 Innehållsförteckning Viktigt att tänka på! 5 Säkerhetsföreskrifter 5 Återvinning 5 1. Konstruktion Pannans konstruktion Pannans konstruktionsdata Huvudmått Brännare 6 2. Vatten- och bränslekvalitet Vattenkvalitet / pannvatten Bränslekvalitet och -storlek 7 3. Transport och installation Transport Installation Montering av bränsleinmatning Inkoppling av asklåda 8 4. Att tänka på vid uppstart och drift Före första eldningen Generella riktlinjer 9 5. Skötsel av panna Allmänt om skötsel av pannsystemet Underhåll Eldstad Konvektionsdel Brännare Hydraulik Intrimning efter förändringar Vid avställning av panna Vid frysrisk Service av panna Byte av turbulatorer 12 2

3 Innehållsförteckning forts. 6. Periodiskt underhåll Daglig tillsyn Panna Övrigt Veckolig tillsyn Panna och brännarhuvud Övrigt Månadstillsyn Panna och brännarhuvud Övrigt Årlig tillsyn Panna och brännarhuvud Övrigt Översyn inför eldningssäsongen Övrigt att tänka på Vid avställning av panna Vid frysrisk Inspektion av vattenmantel Explosionsrisk 16 BILAGOR 17 A. Loggbok för pannskötsel 17 Med reservation för eventuella skrivfel och med förbehåll för ändringar. 3

4 Grattis till er nya panna! Ni har precis köpt en Osby Parca fastbränslepanna som vi hoppas att ni ska bli mycket nöjda med. På följande sidor kan ni läsa hur ni sköter den. OBS! Spara denna handbok med installations- och skötselanvisningar för framtida bruk. Serviceavtal? För att ni ska få en lång och trevlig relation med er panna kan vi även erbjuda er att teckna ett serviceavtal. I detta avtal ingår ett servicebesök per år, där vi, som kan er panna, åtar oss att se till så att den fortsätter att fungera och är i fullgott skick länge samt att den producerar den värme/varmvatten ni behöver, till minsta totalkostnad i många år framöver. Kontakta oss så berättar vi mer! Kontaktuppgifter till vår service: Enertech AB, Osby Parca div Tel +46 (0) support@osbyparca.se Box Osby SWEDEN Att notera : Fyll i nedanstående fält. Det är värdefull information om det krävs serviceåtgärd. Produkt : Tillverkningsnr : Produkt : Tillverkningsnr : Installatörsirma Tel.nr Datum Namn Elinstallatörsirma Tel.nr Datum Namn 4

5 Viktigt att tänka på! Skötseln av pannan skall genomföras enligt denna instruktion. All tillsyn av pannan skall utföras av utbildad personal vilka är kvaliicerade speciellt att arbeta med pannor och dess tillhörande pannutrustning. Innan några tillsynsaktiviteter utförs på pannan skall denna skötselmanual samt övriga tillhörande informationsmanualer och dokument gällande utrustningen vara genomlästa och förstådda. Schemalagd tillsyn, kontroll och översyn enligt skötselprogram, se förslag i denna bilaga. Kontrollera speciellt följande punkter vid leverans och installation: Pannan är utrustad med lyftöglor och domkraftsfästen för att underlätta lyft och transport. Använd dessa! Ta bort emballaget och kontrollera före monteringen att produkten inte har blivit skadad under transporten. Anmäl eventuella transportskador till speditören. Placera produkten på ett fast och plant underlag. Tänk på att det ska finnas ett rejält serviceutrymme runt om produkten. Säkerhetsföreskrifter Följande säkerhetsföreskrifter ska beaktas vid hantering, installation och användning av produkten: Stäng av säkerhetsbrytaren före alla ingrepp i produkten. Iakttag försiktighet vid handhavande, varma ytor finns alltid på en panna i drift. Vid hantering av produkten med lyftögla eller liknande se till att lyftdon, öglor och övriga delar är oskadade. Vistas aldrig under upphissad produkt. Äventyra aldrig säkerheten genom att demontera fastskruvade kåpor, huvar eller annat. Äventyra aldrig säkerheten genom att sätta säkerhetsutrustningen ur spel. Ingrepp i produktens elsystem får endast utföras av behörig person. Vädra ALLTID ur pannan innan elstadsluckan öppnas! Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap, såvida de inte har fått handledning eller instruktioner om användningen av apparaten av en person som ansvarar för deras säkerhet. Barn ska hållas under uppsikt så att de inte leker med eller vid pannan. Återvinning Emballaget skall lämnas in till återvinningsstation eller till installatör för korrekt avfallshantering. Uttjänt produkt ska tas om hand på ett korrekt sätt och transporteras till avfallsstation eller återförsäljare som erbjuder denna typ av service. Produkten tillåts ej slängas som hushållsavfall. Det är av stor vikt att produktens kompressorolja, el/elektronikutrustning och annat som räknas som "farligt avfall" i förekommande fall avfallshanteras på korrekt sätt. Ovanstående gäller också för all tillhörande utrustning såsom brännare, hydraulaggregat mm. 5

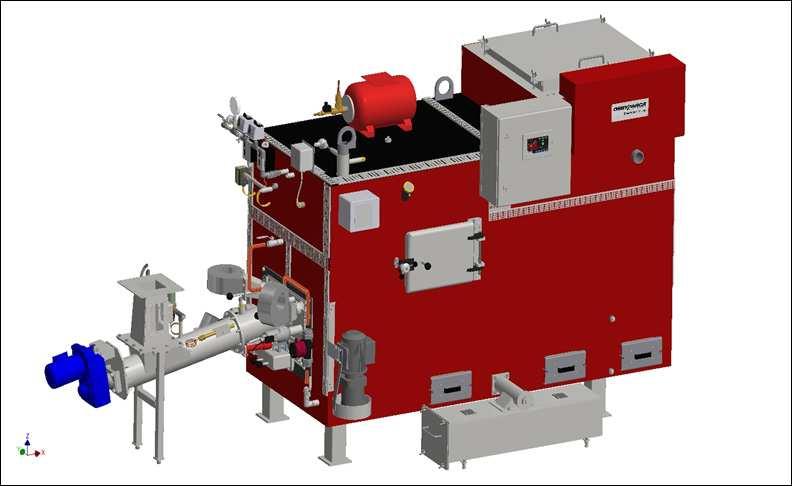

6 1. Konstruktion 1.1 Pannans konstruktion Osby Parca P500 är en, sett till eldstadsdelen, lådpanna, och i konvektionsdelen används traditionella gastuber. Pannan är avsedd för undertryckseldning, varför en rökgasfläkt fordras för att hålla ett konstant undertryck. Konvektionsdelen är utformad med långa rökgasvägar och liten genomströmningsarea vilket medför låg rökgastemperatur, hög verkningsgrad och bra bränsleekonomi. Pannans automatiska, mekaniska sotningsutrustning bidrar till att den höga verkningsgraden kan hållas konstant, utan behov av manuell sotning under eldningssäsongen. Pannan är avsedd för eldning med torra träbränslen såsom pellets, briketter och flis med max 35 % fukthalt Pannans konstruktionsdata Tryckkärlet är tillverkat enligt förordningen AFS 1999:4 8 (97/23/EC artikel 3.3). Konstruktionsryck: 3 bar Provtryck: 4,5 bar Konstruktionstemperatur: 110 C Märkeffekt: Se märkplåt Vikt utan vatten: Se datablad Vattenvolym: Se datablad Huvudmått För mått, se bilaga till denna manual. 1.2 Brännare För konstruktion, installation och skötsel av brännare, se separat instruktion från brännartillverkaren. BRA ATT VETA Följande bör tas i beaktande för att uppnå välfungerande drift: Returtemperatur min 60 C. Om det föreligger risk att returtemperaturen blir lägre än 60 C skall pannkretspump monteras. Lägsta bottentemperatur 70 C. t max 30 C. Korrekt dimensionerad panna/pannor till värmebehovet. Korrekt dimensionerad skorsten och rökgaskanaler. Korrekt dimensionerad ventilationsutrustning i pannrummet, pannan fordrar en viss mängd tempererad luft för att fungera väl. Korrekt vattenkvalitet (Se 2.1). Hög kvalitet på bränslet. Underhållsarbete utfört enligt instruktion och tidsplan. 6

7 2. Vatten- och bränslekvalitet Kvaliteten på vattnet i pannsystemet och det använda bränslet är två viktiga parametrar för att uppnå problemfri och effektiv panndrift. Dåligt vatten medför problem på vattensidan i pannan, och bränsle av låg kvalitet, eller med för hög fukthalt, medför problem i bränsleinmatningen, förbränningen i eldstaden och rökgaspassagen till skorstenen. 2.1 Vattenkvalitet / pannvatten Följande krav gäller: Pannvattnet får inte innehålla för pannan skadliga salt- och kalkkoncentrationer som utgör risk för pannsten. Vattnets hårdhet skall vara max 10 dh. Vattnets ph-värde får inte vara för lågt (min 7). Vattnet får inte innehålla slam eller andra föroreningar. Kraven beträffande vattenkvalitet skall alltid uppfyllas. Ett bra vatten ökar pannans livslängd. 2.2 Bränslekvalitet och -storlek Vad gäller bränslekvalitet råder nedanstående riktvärden för att garantin skall gälla, andra bränslen efter samråd. Bark, skogsflis, spån och torv har oftast för hög fukthalt och RT-flis har oftast för hög askhalt för denna typ av panna. Märk väl att inga metallföremål eller dylikt får finnas i bränslet. Fukthalt (%) Andel infraktion (vol%) Efektivt värmevärde (MJ/kg, TS) Kvalitet Asksmälttemp. ( C) Pellets 8-10 Max SS > Briketter 8-12 Max SS > Flis Max. 35 Max P45A/G50 >1300 1,5 Andel askhalt (vikt i %) För mer exakt information om lämpligt bränsle till din panna, se separat brännarmanual!! Om denna anvisning ej följs vid installation, drift och skötsel är Enertech AB:s åtagande enligt gällande garantibestämmelser ej bindande. 7

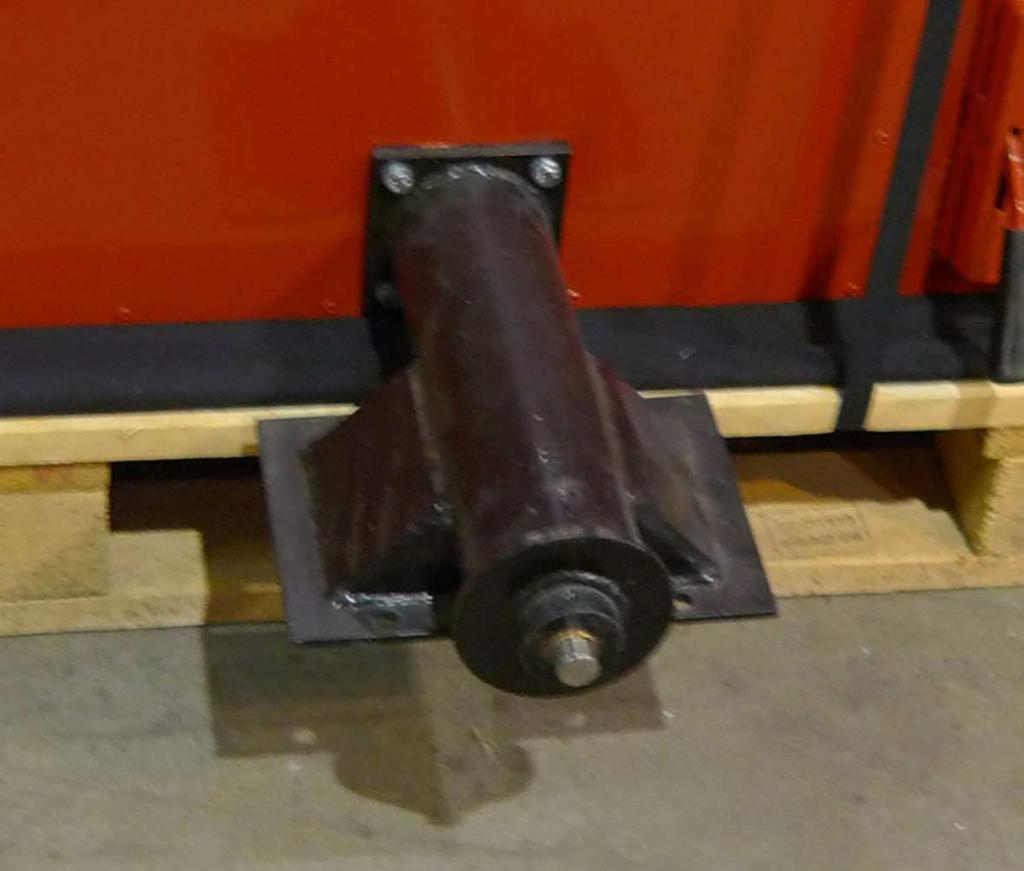

8 3. Transport och installation 3.1 Transport Pannan är utrustad med lyftöglor och lastsäkringspunkter för att underlätta lyft och transport. Använd dessa! Tyngdpunkten för maskinen är förskjuten mot brännaren. Ha detta i åtanke vid lyft och transport. 3.2 Installation Tryckkärl samt el- och säkerhetsutrustning skall installeras enligt gällande standarder och normer. Anslutna rör och ledningar skall stagas på ett sådant sätt att krafter och moment undviks på tryckkärlets anslutningar. Flänsförband skall efterdras i flera omgångar. Obs! Pannanläggningen ska anmälas till avsedd myndighet om så erfordras. Elarbeten skall alltid utföras av en behörig elinstallatör enligt gällande bestämmelser Montering av bränsleinmatning Brännaren sitter fast i pannan vid leverans. För information om monteringen av extern bränsleinmatning till brännarhuvud, se brännarmanualen Inkoppling av asklåda Om en asklåda har valts skall denna kopplas på askutloppet som inns på handhavandesidan. Se bild 1. Bild 1 - Asklutlopp 8

9 4. Att tänka på vid uppstart och drift 4.1 Före första eldningen För en problemfri driftsättning, gå igenom följande steg före den första eldningen, kontrollera att: pannans eldstad, konvektionsdel, rökrör och skorsten är väl rengjorda och i fullgott skick, alla luckor är felfria och lättrörliga samt att luckorna är stängda och tätar väl mot sina ramar, friskluftsintag med tillräcklig area finns till pannrummet. Installera en fläkt om så är nödvändigt, pannan och rörsystemet är vattenfyllda till rätt nivå, bränsle av rätt kvalitet finns tillgängligt i erforderlig mängd, ett tillräcklig värmebehov finns tillgängligt. Efter start skall luckor och flänsförband på rökgas- såväl som vattensidan efterdrages i flera omgångar efterhand som uppvärmning sker. Kontrollera att inget media läcker ut ur systemet. Glöm inte! Försiktighet fordras vid handhavande av pannan. Varma ytor finns alltid på en panna i drift. För att undvika överhettning av pannan skall uppstarten ske på ett sådant sätt att tillfredsställande vattencirkulation uppnås innan full effekt uttages. Effekten bör reduceras till en tredjedel av nominell effekt tills att drifttemperaturen har uppnåtts, därefter kan effekten ökas successivt till nominell effekt. Detta är också viktigt för att ej tära på murningsmaterialet i pannans eldstad och luckor. 4.2 Generella riktlinjer Bottentemperaturen i pannan skall alltid vara minst 70 C för att undvika korrosionsskador. Denna temperatur bör vid eldning med bränslen som ger rökgaser med hög daggpunkt ökas ytterligare. Omgivningstemperaturen i pannrummet bör inte överstiga 25 C pga. risk för skador på elektronisk utrustning. Vid högre omgivningstemperatur rekommenderas extra kylning till elskåp. Observera att även styrsystemsmanualen samt manualer för brännare, hydraulaggregat och övrig kringutrustning skall vara genomläst och införstådd vid användning av denna panna. Obs! Elarbeten skall alltid utföras av en behörig elinstallatör enligt gällande bestämmelser. 9

10 5. Skötsel av panna För att garanti skall gälla fordras att skötseln av pannan genomförs enligt de manualer som medföljer leveransen. Vi kan erbjuda service av pannanläggning på förfrågan, se sidan 4! För dokumenteringen av utfört underhåll, avvikelserapportering, reparationer och dylikt använd loggboken i Bilaga A eller separat formulär (se bilaga). Förebyggande skötseltillsyn utförs med den periodicitet som framgår under respektive punkt i skötselprogrammet. 5.1 Allmänt om skötsel av pannsystemet Underhållsfrekvensen varierar mellan olika installationer beroende på olika förutsättningar. Intervall för all skötsel är beroende på driftstid, vilket i sin tur avgörs av rådande effektbehov, pannbelastning samt bränsletyp. I detta kapitel följer förslag och riktlinjer på hur ett skötselprogram kan se ut. Obs! All förbränning av fastbränslen, även om detta sker i automatiserad form som med fastbränslebrännare, kräver alltid mer underhåll och skötsel jämfört med t.ex. olja. Ofullständig vädring medför explosionsrisk. Vädra alltid ur pannan innan eldstadsluckan öppnas! Ytterligare faktorer som påverkar skötselintervallet är valet av ingående delar, såsom silostyp, skruvlängder, vattensystem, rökgaskanaler och skorsten. Den största enskilda faktorn för underhållsfrekvensen är dock generellt bränslekvaliteten. Som exempel innehåller en bra pellets inte mer än 0,5 % aska vilket medför en viss underhållsfrekvens på pannan och brännaren. En pellets med 1 % aska medför att samma arbete måste ske dubbelt så ofta för att bibehålla motsvarande verkningsgrad. Andelen oförbränt kan också variera beroende på förbränning och undertryck samt rökgashastighet och med denna en viss medryckning av flygaska. Merparten av en normal underhållsinsats utförs på skorstenen, pannan och dess konvektionsdelar. Detta arbete utförs av sotaren eller erforderligt utbildad personal enligt överenskommelser och fastställda intervaller med Brandskyddsmyndigheten. Behovet av rengöring av eldstad och konvektionsdel varierar mellan 1 16 veckors intervall, beroende på bland annat årstid, effektuttag, bränslekvalitet och myndighetsfastställda sotningsintervall. Nedan följer sammanfattad information om underhållet av pannsystemet: P 500 är alltid utrustad med automatisk sotning i konvektionsdelen och en intern askskruv. Detta minskar behovet av manuellt underhåll. Konvektionsdelen bör hur som helst kontrolleras manuellt minst 1 gång per år. Detta intervall förutsätter att den automatiska sotningens turbulatorer är hela samt att sotningen fungerar mekaniskt. Tack vare den automatiska sotningen reduceras sotningsbehovet i konvektionsdelen med ca 80 %. Askkärlet kopplas till pannan och tömmes vid behov. Har man en cyklon behöver även dess stoftbehållare tömmas regelbundet. Eldstadsdelen bör kontrolleras regelbundet och sotas vid behov. Sotbeläggning påverkar verkningsgraden. Se kapitel 6 för mer precisa instruktioner. 10

11 5.2 Underhåll Det är mycket viktigt att serva pannans komponenter väl. En välskött panna kommer leda till lägre servicekostnader och bra ekonomi Eldstad Från en gång per vecka till några gånger per år, bör eldstadsdelen i pannan göras ren, beroende på rådande effektbehov, pannbelastning och bränsletyp. Pannväggarna i eldstaden rengörs genom borstning och skrapning med lämpliga sotningsredskap. Vi rekommenderar att asksug används som komplement till övriga redskap Konvektionsdel Även konvektionsdelen bör rengöras vid behov. Det lösgjorda sotet från tubpaketet har tack vare den automatiska sotningen fallit ned i askrummet under konvektionsdelen, varifrån det avlägsnas under den manuella rengöringen. Frilägg luckorna för konvektionsdelen och rengör med borste och sotsug. Rengör även rökgaskanaler och eventuellt skorstenens gnistkammare från lygaska och sot Brännare Se separat manual från brännartillverkaren Hydraulik Se separat manual gällande hydraulaggretatet. 5.3 Intrimning efter förändringar I samband med installationen och provdriften har brännaren justerats in för att uppnå bästa möjliga värden på såväl verkningsgrad som emissioner. En kontroll av dessa värden bör utföras i samband med den årliga servicen enligt skötselprogrammet. Under normala driftsförhållanden skall denna intrimning inte behöva ändras. Skulle förutsättningarna i förhållande till ursprunget i väsentlig omfattning ändras, bör brännaren trimmas in igen av en operatör väl bekant med Osby Parcas pannor. Denna intrimning bör ske med instrument och skall under garantitiden utföras av entreprenören. 5.4 Vid avställning av panna Då pannan skall ställas av under en längre tid, ca 3 månader, beroende på temperatur och fukthalt, skall pannan rengöras noggrant på rökgassidan. Man skall även förvissa sig om att dessa utrymmen blir väl ventilerade för att undvika kondens och fuktbildning och därmed risk för frätskador Vid frysrisk Då frysrisk föreligger skall pannan dräneras via för detta avsett dräneringsuttag. Tänk på att släppa in luft i pannans överdel så att tömningen blir fullständig. Glöm inte! Efter utfört underhåll, förvissa dig om att luckor är ordentligt tillslutna. 11

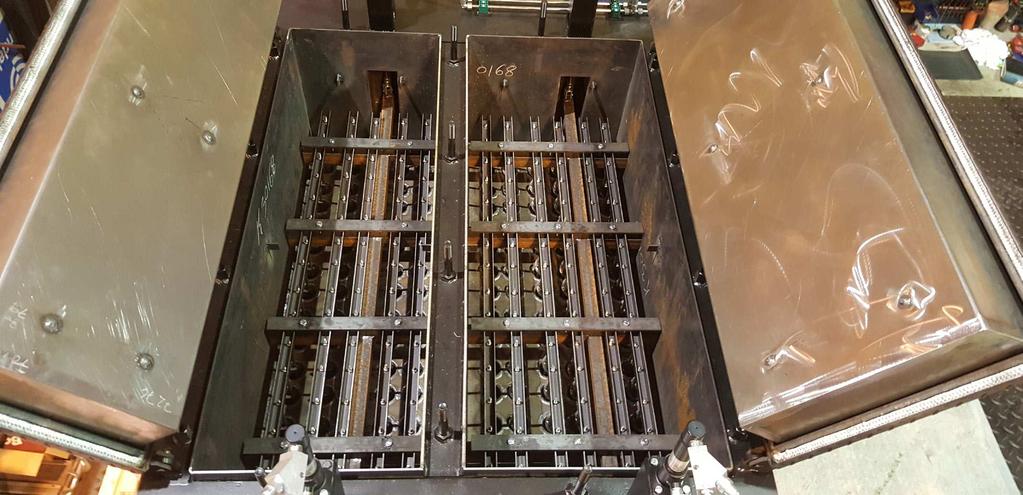

12 5.5 Service av panna Pannenheten är konstruerad för att ha få förslitningsdelar, men de delar som utsätts för förslitning på grund av värmeväxlingar, aska och sot behöver ändå bytas ut ibland. Bränsle och vatten av hög kvalitet medför ett mindre reservdels- och underhållsbehov. Se även avsnitt 2, Vatten- och bränslekvalitet. Observera att alla ingrepp som beskrivs i kapitel 5 ska genomföras av utbildad personal. Personal auktoriserad av Enertech/Osby Parca är tillgänglig på förfrågan Byte av turbulatorer Turbulatorer byter man genom att: 1. Säkerställa att sotningsenheten är i sitt nedre läge. 2. Bryta drivningen till hydrauliken. 3. Öppna luckorna på toppsotskåpet och lyfter bort skyddsplåten. 4. Lossa plattjärnen som håller U-proilerna med turbulatorer. 5. Lyfta upp U-proilen med turbulatorer. 6. Skruva loss och ersätt de turbulatorer som skall bytas. 7. Återmontera i omvänd ordning. Obs! Se till att alla sitter på samma håll, annars kan det bli svårt att få ner dem igen. Turbulatorerna längd fordrar att det inns åtminstone 1,5 m fritt utrymme ovanför pannans tubpaket. Tänk på att hela turbulatorer ger hög verkningsgrad och bättre stoftavskiljning, se därför till att alltid ha turbulatorer i int skick. Bild 2 - Tubpaketet sett under luckorna 12

13 6. Periodiskt underhåll För instruktion om hur underhållet och skötseln genomförs, se kapitel 5. OBS! Läs även och ta hänsyn till manualer som behandlar kringutrustning, fläktar, pumpar, cyklon, vvx mm. 6.1 Daglig tillsyn Daglig schemalagd tillsyn, kontroll och översyn skall utföras enligt instruktionen som följer Panna Kontrollera att: returvattentemperaturen är över lägsta tillåtna temperatur 60 C, bottentemperaturen är minst 70 C, för att undvika korrosionsskador, förbränningen sker i lugn takt, pannvattnets temperatur och tryck i eldstaden är OK (undertrycket ligger generellt på ca 40 Pa), en normal rökgastemperatur råder, generellt C Övrigt Kontrollera att: bränsleförrådet är välfyllt drivmotorerna inte har onormala arbetstemperaturer alla rörliga delar fungerar obehindrat och att inga missljud förekommer Obs! Bränsle som ger upphov till sintring medför ytterligare behov av underhåll av rosterytan. Var extra uppmärksam vid ny leverans eller byte av bränsle. 6.2 Veckotillsyn Veckolig schemalagd tillsyn, kontroll och översyn skall utföras enligt instruktionen som följer Panna och brännarhuvud Kontrollera att: vattennivån ligger över miniminivån, eldstadsdelen är ren och att inga onormala sotbeläggningar finns, inga förändringar i rökgastemperaturen föreligger (en förhöjd rökgastemperatur är ett tecken på att rengöring behövs), inga ansamlingar av aska eller stoft finnes, luckorna är täta Övrigt Kontrollera att: daglig tillsyn är utförd och dokumenterad i loggbok, bränslets fuktighet och kvalitet är inom spannet angivet i

14 6.3 Månadstillsyn Månatlig schemalagd tillsyn, kontroll och översyn skall utföras enligt instruktionen som följer Panna och brännarhuvud Kontrollera att: alla lufthål är öppna för primär- & sekundärluft, inget onormalt slitage föreligger Övrigt Kontrollera att: daglig såväl som veckolig tillsyn är utförd och dokumenterad i loggbok, motorernas växellådor har fått oljan bytt enligt rekommenderat tidsintervall. 6.4 Årlig tillsyn Årlig schemalagd tillsyn, kontroll och översyn skall utföras enligt instruktionen som följer Panna och brännare Kontrollera att: alla askskruvar är rengjorda och smorda, vattenkvaliteten är OK enligt avsnitt 2.1, brännaren sitter fast som den ska, all säkerhetsutrustning fungerar felfritt Övrigt Kontrollera att: daglig, veckolig såväl som månatlig tillsyn är utförd och dokumenterad i loggbok, skötselprogram, elscheman, märkning mm är lttlästa och intakta, årlig besiktning, om så fordras, utförs (även tryckkärlet invändigt bör besiktigas). installationen uppfyller erforderliga krav. Glöm inte! Innan anslutningar för rensning av tryckkärlet öppnas, kontrollera att tryckkärlet är tömt på vatten. 14

15 6.5 Översyn inför eldningssäsong Genomför följande steg: Bryt spänningen med huvudströmbrytaren. Obs! Använd aldrig huvudströmbrytaren som till- / frånslag, då säkerhetskomponenterna då sätts ur spel. Rengör eldytorna, särskilt konvektionsdelen. Rengör kanaler och eventuella anordningar för evakuering av rökgaser. Håll pannan och dess omgivning fri från damm. Förvissa dig om att det inte finns några lättantändliga föremål eller ämnen nära utrustningen. Kontrollera att bränslelagret är i gott skick och välfyllt. Kontrollera att pannrummet är rent och i ordning. Kontrollera att askskruven är rengjord och att askbehållaren är tömd. Om skorstenen och/eller rökgaskanalerna behöver rengöras, anlita erforderlig operatör. Kontrollera att förbränningen fungerar som den skall och justera parametrerna i styrsystemet om så krävs. Efter att invändig och utvändig inspektion är utförd, gör följande: kontrollera att pannans och kringutrustningens alla luckor är stängda och låsta, slå på spänningen med huvudströmbrytaren till läge "ON", prova av komponenterna enligt instruktionen i användarmanualen. Då ovanstående steg har utförts kan pannan slås på. Obs! När översynen av pannan är slutförd och du lämnar anläggningen skall alltid huvudströmbrytaren vara tillslagen, delvis ur säkerhetssynpunkt, men även för att pannan skall lämnas klar för drifttagning. 15

16 6.6 Övrigt att tänka på Vid avställning av panna Rengör pannan noggrant på rökgassidan samt se till att dessa utrymmen blir väl ventilerade för att undvika kondens och fuktbildning och därmed risk för frätskador Vid frysrisk Då frysrisk föreligger, dräneras pannan noga via för detta avsedda dräneringsuttag och avtappning. Tänk på att öppna och släppa in luft i pannans överdel så att tömningen blir fullständig! Inspektion av vattenmantel Innan rensluckor öppnas, kontrollera att pannan är tömd på vatten. Se ovan Vid frysrisk Explosionsrisk Vädra ALLTID ur pannan innan eldstadsluckan öppnas! Varning! Iakttag försiktighet vid handhavande av pannan. Varma ytor finns alltid på en panna i drift! 16

17 Bilaga A. Loggbok för pannskötsel Datum Kommentar Signatur 17

18 Loggbok forts. Datum Kommentar Signatur 18

19 Plats för anteckningar 19

20 Vi reserverar oss för eventuella felskrivningar och uppdateringar gjorda eter denna utgåva Enertech AB, Osby Parca div. Tel +46 (0) Box 93 SE Osby SWEDEN
