SIMOTICS TN Series N-compact

Transkript

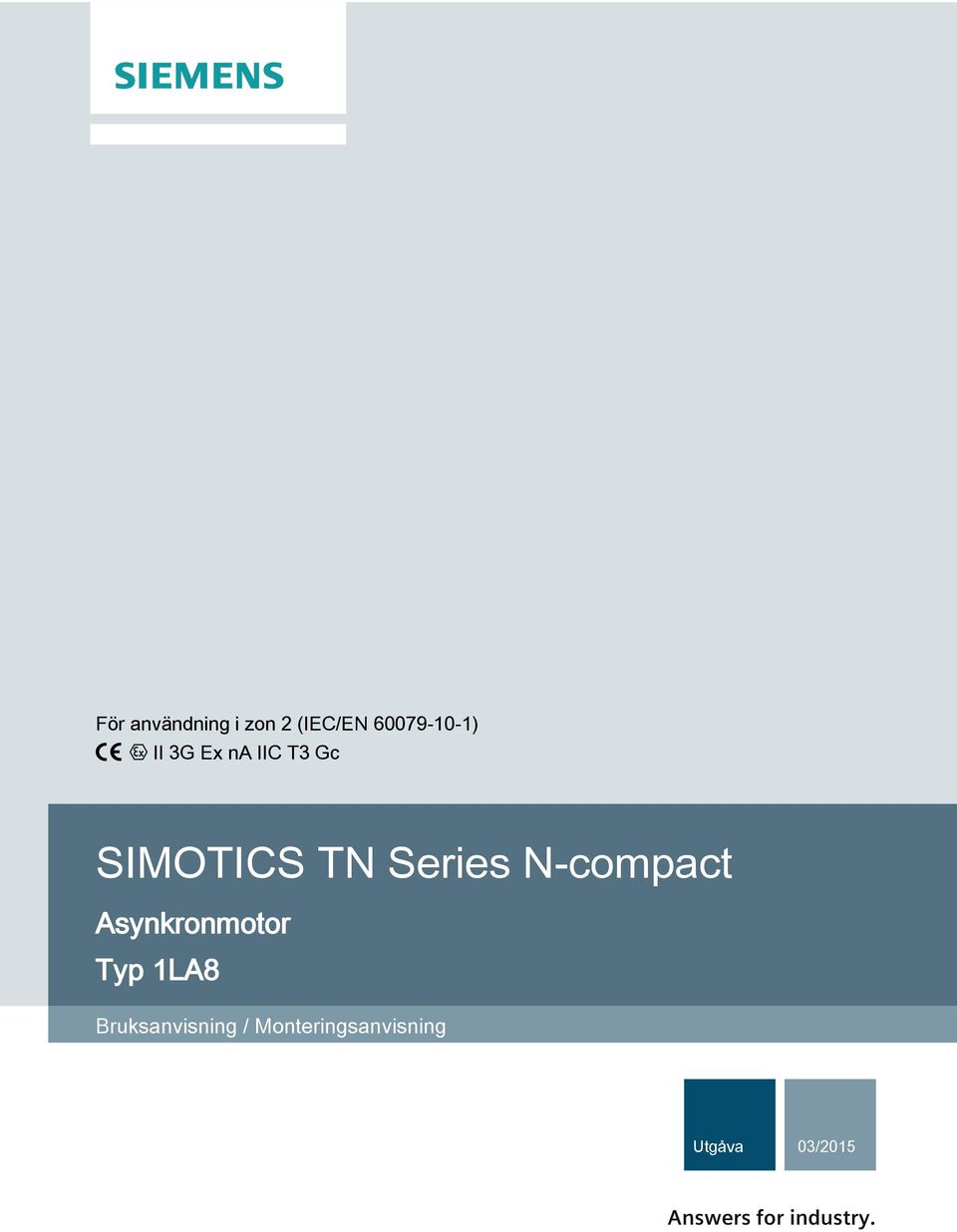

1 För användning i zon 2 (IEC/EN ) II 3G Ex na IIC T3 Gc SIMOTICS TN Series N-compact Asynkronmotor Typ 1LA8 Bruksanvisning / Monteringsanvisning Utgåva 03/2015 Answers for industry.

2 :03 V9.03

3 Inledning 1 Säkerhetsanvisningar 2 Asynkronmotor SIMOTICS TN Series N-compact 1LA8 Bruksanvisning Monteringsanvisning Beskrivning 3 Förberedelser för användning 4 Montering 5 Elektrisk anslutning 6 Driftstart 7 Drift 8 Skötsel 9 Reservdelar 10 Skrotning 11 För användning i zon 2 (IEC/EN ) II 3G Ex na IIC T3 Gc Service och Support Tekniska data Kvalitetsdokument A B C Utgåva 03/2015

4 Juridisk information Varningskoncept Denna handbok innehåller anvisningar, som du måste iakttaga för din personliga säkerhet och för att undvika materielskador. Anvisningarna för din personliga säkerhet framhävs av en varningstriangel, anvisningar för enbart materielskador står utan varningstriangel. Allt efter farlighetsgrad skildras varningsanvisningarna i avtagande ordningsföljd i följande beskrivning. FARA betyder att dödsfall eller svåra personskador kommer att inträda, om inte lämpliga försiktighetsåtgärder vidtages. VARNING betyder att dödsfall eller svåra personskador kan inträda, om inte lämpliga försiktighetsåtgärder vidtages. SE UPP betyder att lätta personskador kan inträda, om inte lämpliga försiktighetsåtgärder vidtages. OBSERVERA betyder att materielskador kan inträda, om inte lämpliga försiktighetsåtgärder vidtages. Vid uppträdande av flera farlighetsgrader används alltid varningsanvisningen för den högsta graden. När det i en varningsanvisning varnas med en varningstriangel för personskador, då kan i samma varningsanvisning dessutom finnas en varning för materielskador bifogad. Kvalificerad personal Produkten eller systemet som tillhör denna dokumentation får endast hanteras av kvalificerad personal för vardera arbetsområde under beaktande av de för arbetsområdet gällande dokumentationerna, speciellt i dessa förekommande säkerhets- och varningsanvisningar. Kvalificerad personal kan på grund av sin utbildning och erfarenhet identifiera risker vid hanteringen av produkten/systemet och undvika möjliga faror. Avsedd användning av produkter från Siemens Var vänlig och iakttag följande: Märken VARNING Siemensprodukter får endast användas för de ändamål som anges i katalogen och i den tillhörande tekniska dokumentationen. Om främmande produkter och komponenter används måste dessa vara rekommenderade resp. godkända av Siemens. Felfri och säker produktfunktion förutsätter korrekt transport samt korrekt förvaring, uppställning, montering, installering, driftstart, manövrering och underhåll. Föreskrivna omgivningsvillkor måste följas. Anvisningar i den tillhörande dokumentationen måste beaktas. Alla med skyddsmärket markerade beteckningar är av Siemens AG registrerade varumärken. De övriga beteckningarna i detta dokument kan vara märken, vars användning av tredje man för eget ändamål kan skada innehavarens rättigheter. Ansvarsbefrielse Vi har kontrollerat innehållet i den tryckta skriften med avseende på överensstämmelse med den beskrivna hårdoch mjukvaran. Trots detta kan avvikelser inte uteslutas så att vi inte kan garantera en fullständig överensstämmelse. Uppgifterna i denna skrift kontrolleras regelbundet, nödvändiga ändringar ingår i de följande upplagorna. Siemens AG Process Industries and Drives Postfach NÜRNBERG TYSKLAND Dokumentets beställningsnummer: A5E P 03/2015 Ändringar förbehållna Copyright Siemens AG Alla rättigheter förbehålls

5 Innehållsförteckning 1 Inledning Om denna handledning Säkerhetsanvisningar Informationer för den anläggningsansvarige De fem säkerhetsreglerna Utbildad personal Säker hantering av elektriska maskiner Användning i områden med explosionsrisk tillhörande zon 2 eller Elektrostatiskt utsatta komponentgrupper Elektromagnetisk kompatibilitet Störningsfasthet Inverkan på försörjningsnätet vid mycket olikformigt vridmoment Störspänningar vid drift med omformare Elektromagnetiska fält vid drift av anläggningar med elektrisk energiteknik Beskrivning Förberedelser för användning Säkerhetsrelevanta aspekter vid projektering av anläggning Respektera driftssätt Termiskt motorskydd Låskrets för stationärt värmesystem (option) Ljudemissionsvärden Varvtalsgränsvärden Respektera varvtals-vridmomentförlopp Fassynkronisering vid nätomkoppling Utrymmesbehov Fluktuationer i spänning och frekvens vid nätdrift Systemegenfrekvenser Torsionsbelastning av axellänken genom störningar i den elektriska anslutningen Transport och magasinering Kontrollera leveransen Förutsättningar för säker lyftning och transport Säkra rotor...34 Bruksanvisning 03/2015 5

6 Innehållsförteckning Transportera maskinsats Magasinering Skydda maskin från korrosion Drift på omformare Nätform Omformardrift av explosionsskyddade maskiner Reducera lagerströmmar Isolerade lager vid drift på omformare Montering Förbereda montering Förutsättningar för monteringen Isolationsmotstånd och polarisationsindex Kontrollera isolationsmotstånd och polarisationsindex Förbereda anslutningsytor Lyfta och positionera maskinen på användningsplatsen Förutsättningar för korrekt uppriktning och säker fastsättning Kontrollera redskap för godshantering Ta loss rotorhållaren Avlägsna korrosionsskydd Montera kraftuttagselement Lyfta och transportera maskin Sätta ner maskin Grov uppriktning av maskinen Montera maskin Säkerhetsanvisningar för monteringen Välja fästskruvar Förutsättningar för lugn, vibrationsfri gång Rikta upp och sätta fast maskin med arbetsmaskin (IM B3 / IM B35) Upprikta och sätta fast maskin med arbetsmaskin (IM B5) Rikta upp och sätta fast maskin med arbetsmaskin (IM V1, IM V10) Axial- och radialkrafter Elektrisk anslutning Säkerhetsanvisningar för den elektriska anslutningen Uttagslåda Uttagslåda 1XB Uttagslåda 1XB Uttagslåda 1XB Förberedelse Kontrollera lindningens koppling Klämmornas beteckningar Välja kabel Ansluta jordledare Anslut metallskärmen i uttagslådan Högfrekvensjordning vid omformardrift Anslutning utan uttagslåda Rotationsriktning Anslutning Bruksanvisning 03/2015

7 Innehållsförteckning För in kabeln i plintlådan 1XB16... med kabelförskruvning För in kabeln i plintlådan 1XB... med lökringstätning Certifierade ledningsinföringar och förslutningsproppar Lägga kabel Ansluta kabel med kabelskor Anslutning utan kabelsko Användning av aluminiumledare Användning av entrådig kabel Intern potentialutjämning Steglös anliggningsyta för packningen i uttagslådans lock (inte vid GT640) Minsta luftavstånd Avsluta anslutningsarbeten Ansluta hjälpströmkretsar Välja kabel Föra in och dra kabel i hjälputtagslådan Anslut metallskärmen i uttagslådan Egensäker strömkrets för givare eller sensorer Ansluta temperaturövervakning till statorlindningen Avslutande åtgärder Drift på omformare Drift på omformare med låg pulsfrekvens Omformartoppspänning Reducera lagerströmmar Omformardrift på jordat nät Driftstart Kontroller före idrifttagningen Mätning av isolationsmotståndet och polarisationsindex innan idrifttagande Smörja rullager före idrifttagningen Inställningsvärden för övervakning av lagertemperatur Inställningsvärden för övervakning av lindningstemperatur Inkoppling Frånkoppling Drift Säkerhetsanvisningar under drift Drift i explosionsfarliga områden Koppla från stationärt värmesystem Tillkoppling av maskin Eftersmörja rullager Återtillkoppling efter Nödstopp Driftupphåll Undvika dagg- resp. kondensbildning i maskinens inre Undvika stilleståndsskador på rullagren Axeljordningsborstar (tillval) Mätning av isolationsmotståndet efter längre stillestånd...96 Bruksanvisning 03/2015 7

8 Innehållsförteckning 8.8 Ta maskinen ur drift Åter ta maskin i drift Störningar Inspektion vid störningar Elektriska störningar Mekaniska störningar Störningar på rullager Skötsel Inspektion och service Säkerhetsanvisningar för inspektion och underhåll Explosionsrisk vid rengöring med tryckluft Mätning av isolationsmotståndet och polarisationsindex inom ramen för underhållsarbeten Inspektion vid störningar Första inspektionen efter montering eller reparation Huvudinspektion Inspektion av rullagren Inspektion och service av det stationära värmesystemet Eftersmörjningsintervall och fettyper för drift av rullager Täta rullagren (option "Höjd kapslingsklass") Håll kylluftströmmen ren Åtgärda lackskador Efterlackering Underhåll av uttagslådor Reparation Förbereda reparationsarbeten Täta maskinen Stationär värme Fläktkåpa Ytterfläkt av metall Ytterfläkt av plast Innerfläkt Rullager Montera ur rullager Montera ur V-ringen Montera ur labyrintpackningsringen Montera rullager Montera in V-ring Montera in V-ring (option "Förhöjd kapslingsklass") Montera in labyrintpackningsring Reservdelar Beställningsuppgifter Stationär värme Statorer och rotorer Ventilation Rullager DE-sida med lagerhus Bruksanvisning 03/2015

9 Innehållsförteckning 10.6 Rullager DE-sida utan lagerhus Rullager DE-sida - lagersköld med integrerat lagerlock Rullager NDE-sida med lagerhus Rullager NDE-sida utan lagerhus Rullager NDE-sida - lagersköld med integrerat lagerlock Uttagslåda 1XB Uttagslåda 1XB Uttagslåda 1XB Skrotning Inledning Nationella i lag fastställda bestämmelser Ta isär maskin Avfallshantera komponenter A Service och Support A.1 Siemens Industry Online Support A.2 RoHS - Begränsning av användningen av vissa farliga ämnen B Tekniska data B.1 Åtdragningsmoment för skruvanslutningar C Kvalitetsdokument C.1 EU-konformitetsförklaring 2006/95/EG C.2 EG-försäkran om överensstämmelse (Ex na) Index Tabeller Tabell 3-1 Maskinutförande...23 Tabell 3-2 Maskinutförande med tändskyddsklass Ex na...24 Tabell 3-3 Data på typskylten...25 Tabell 3-4 Rullagervarianter...26 Tabell 3-5 Tillordning av axelhöjd till uttagslåda...27 Tabell 4-1 Minimimått för luftinträde...31 Tabell 4-2 gängskruven på rotorhållarens åtdragningsmoment...35 Tabell 5-1 Statorlindningens isolationsmotstånd vid 40 C...47 Tabell 5-2 Tillåtna avvikelser vid uppriktningen av maskinen med elastisk koppling...58 Tabell 6-1 Märkning av klämmor i exempel 1U Tabell 6-2 Bestämning av jordningsledararea...67 Tabell 6-3 Anslutningsteknik (med kabelsko / anslutning utan kabelsko )...70 Bruksanvisning 03/2015 9

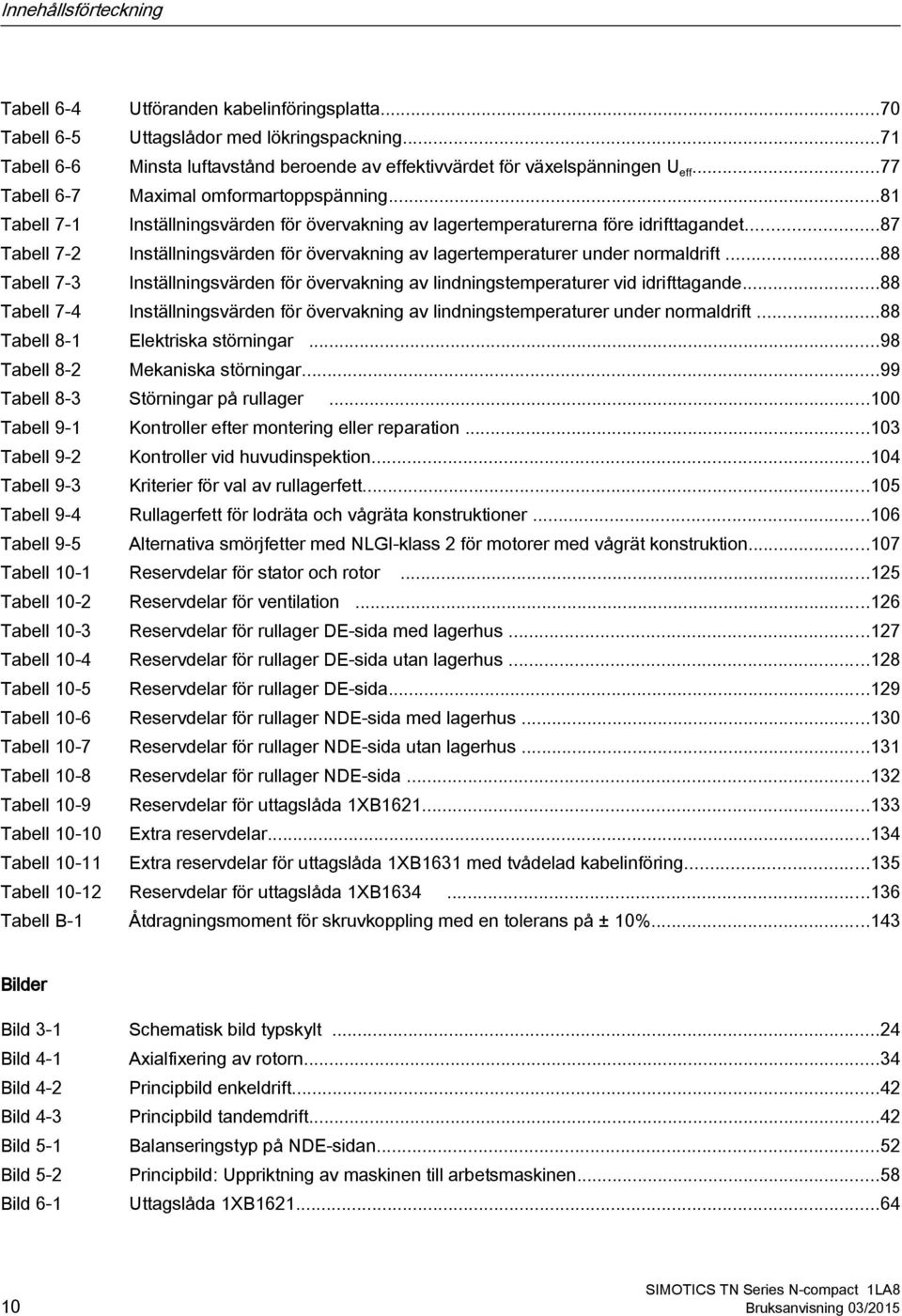

10 Innehållsförteckning Tabell 6-4 Utföranden kabelinföringsplatta...70 Tabell 6-5 Uttagslådor med lökringspackning...71 Tabell 6-6 Minsta luftavstånd beroende av effektivvärdet för växelspänningen U eff...77 Tabell 6-7 Maximal omformartoppspänning...81 Tabell 7-1 Inställningsvärden för övervakning av lagertemperaturerna före idrifttagandet...87 Tabell 7-2 Inställningsvärden för övervakning av lagertemperaturer under normaldrift...88 Tabell 7-3 Inställningsvärden för övervakning av lindningstemperaturer vid idrifttagande...88 Tabell 7-4 Inställningsvärden för övervakning av lindningstemperaturer under normaldrift...88 Tabell 8-1 Elektriska störningar...98 Tabell 8-2 Mekaniska störningar...99 Tabell 8-3 Störningar på rullager Tabell 9-1 Kontroller efter montering eller reparation Tabell 9-2 Kontroller vid huvudinspektion Tabell 9-3 Kriterier för val av rullagerfett Tabell 9-4 Rullagerfett för lodräta och vågräta konstruktioner Tabell 9-5 Alternativa smörjfetter med NLGI-klass 2 för motorer med vågrät konstruktion Tabell 10-1 Reservdelar för stator och rotor Tabell 10-2 Reservdelar för ventilation Tabell 10-3 Reservdelar för rullager DE-sida med lagerhus Tabell 10-4 Reservdelar för rullager DE-sida utan lagerhus Tabell 10-5 Reservdelar för rullager DE-sida Tabell 10-6 Reservdelar för rullager NDE-sida med lagerhus Tabell 10-7 Reservdelar för rullager NDE-sida utan lagerhus Tabell 10-8 Reservdelar för rullager NDE-sida Tabell 10-9 Reservdelar för uttagslåda 1XB Tabell Extra reservdelar Tabell Extra reservdelar för uttagslåda 1XB1631 med tvådelad kabelinföring Tabell Reservdelar för uttagslåda 1XB Tabell B-1 Åtdragningsmoment för skruvkoppling med en tolerans på ± 10% Bilder Bild 3-1 Schematisk bild typskylt...24 Bild 4-1 Axialfixering av rotorn...34 Bild 4-2 Principbild enkeldrift...42 Bild 4-3 Principbild tandemdrift...42 Bild 5-1 Balanseringstyp på NDE-sidan...52 Bild 5-2 Principbild: Uppriktning av maskinen till arbetsmaskinen...58 Bild 6-1 Uttagslåda 1XB Bruksanvisning 03/2015

11 Innehållsförteckning Bild 6-2 Uttagslåda 1XB Bild 6-3 Uttagslåda 1XB Bild 6-4 Dragavlastning och packning...71 Bild 6-5 Anslutning med kabelsko och fästskruv (principbild)...73 Bild 6-6 Anslutning med skarvklämmor (principbild)...75 Bild 9-1 Ventilation (sprängskiss med axialfläkt) Bild 9-2 Ventilation (principbild med radialfläkt) Bild 9-3 Demontering labyrintpackningsring (principbild) Bild 9-4 Rullager med fettförkammare (principbild) Bild 9-5 Position för labyrintpackningsringens pinnbult på det yttre lagerlocket Bild 10-1 Statorer och rotorer Bild 10-2 Rullager DE-sida med lagerhus Bild 10-3 Rullager DE-sida utan lagerhus Bild 10-4 Rullager DE-sida - lagersköld med integrerat lagerlock Bild 10-5 Rullager NDE-sida med lagerhus Bild 10-6 Rullager NDE-sida utan lagerhus Bild 10-7 Rullager NDE-sida - lagersköld med integrerat lagerlock Bild 10-8 Uttagslåda 1XB1621 med standardkabelinföring Bild 10-9 Tvådelad kabelinföring Bild Uttagslåda 1XB1634 med standardkabelinföring Bild Tvådelad kabelinföring Bruksanvisning 03/

12 Innehållsförteckning 12 Bruksanvisning 03/2015

13 Inledning Om denna handledning Denna bruksanvisning beskriver maskinen och ger information om hur den ska hanteras från leverans till skrotning. Spara bruksanvisningen för framtida bruk. Läs igenom bruksanvisningen innan någonting ska göras med maskinen. Följ alltid anvisningarna. På så sätt garanterar du en ofarlig och störningsfri funktion samt en lång användningstid för maskinen. Om du har förslag på hur man kan förbättra dokumentationen är du välkommen att kontakta Service Center (Sida 141). Textmarkeringar Konceptet för hänvisningar till varningar förklaras på baksidan av innertiteln. Följ alltid säkerhetsanvisningarna i denna bruksanvisning/monteringsanvisning. Förutom varningsanvisningarna, som du av säkerhetsskäl ovillkorligen måste följa, innehåller denna bruksanvisning/monteringsanvisning följande textmarkeringar: 1. Arbetsbeskrivningar visas som numrerad lista. Respektera ordningsföljden för arbetsstegen. För uppräkningar används listpunkt. Tankestreck kännetecknar uppräkningar i andra planet. Märk Vid Observera finns viktig information om produkten, hanteringen av produkten eller respektive del av dokumentationen. Upplysningen ger hjälp eller kompletterande förslag. Bruksanvisning 03/

14 Inledning 1.1 Om denna handledning 14 Bruksanvisning 03/2015

15 Säkerhetsanvisningar Informationer för den anläggningsansvarige Denna elektriska maskin är koncipierad, byggd och avsedd för användning i industrianläggningar enligt föreskrifterna i direktivet 2006/95/EG ("Lågspänningsdirektivet"). Vid användning av den elektriska maskinen utanför den Europeiska Unionen följs de för landet specifika föreskrifterna. Följ de lokala och branschspecifika säkerhets- och konstruktionsföreskrifterna. De som ansvarar för anläggningen måste säkerställa nedanstående: Planerings- och projekteringsarbeten samt alla arbeten på och med maskinen utförs endast av kvalificerad personal. Bruksanvisningen finns alltid tillgänglig vid alla arbeten. Tekniska data och föreskrifter beträffande nödvändiga förutsättningar vid montering, anslutning, drift samt i omgivning iakttas konsekvent. De specifika konstruktions- och säkerhetsföreskrifterna samt föreskrifterna för användning av personlig skyddsutrustning respekteras. Märk Sök hjälp och stöd hos ansvariga Service Center (Sida 141) för planering, montering, drifttagning och service. Säkerhetsanvisningarna finns i de enskilda kapitlen i detta dokument. Respektera säkerhetsanvisningarna för din egen säkerhets skull, för skydd av andra personer och för undvikande av materialskador. Iakttag följande säkerhetsanvisningar vid alla aktiviteter på och med maskinen. Denna maskin är konstruerad, byggd och avsedd för användning i industrianläggningar med explosiv atmosfär enligt direktivet 94/9/EG ("Explosionsskyddsdirektivet"). Idrifttagandet inom EU är inte tillåtet tills överensstämmelse enligt direktivet 2006/42/EG ("Maskindirektivet") för den anläggning i vilken maskinen skall monteras in är fastställd med maskindirektivet. Vid användning av maskinen utanför EU följer du de för landet specifika föreskrifterna. VARNING Idrifttagning innan överensstämmelse fastställts Om maskinen tas i drift innan överensstämmelse har fastställts så kan anläggningens explosionsskydd inte längre garanteras. Det kan leda till explosion. Det kan leda till död, allvarliga kroppsskador eller materialskador. Ta maskinen i drift först när anläggningens överensstämmelse med explosionsskyddsdirektivet har fastställts. Bruksanvisning 03/

16 Säkerhetsanvisningar 2.4 Säker hantering av elektriska maskiner 2.2 De fem säkerhetsreglerna För din personliga säkerhets skull och för att undvika materialskador, ska du, när du utför arbeten på maskinen, alltid följa de säkerhetsrelevanta anvisningarna samt iaktta följande fem säkerhetsregler enligt EN "Arbete i spänningsfritt tillstånd". Använd de fem säkerhetsreglerna i nämnd ordningsföljd innan du börjar arbeta på maskinen. Fem säkerhetsregler 1. Frikoppla. Frånskilj även hjälpströmkretsarna, t.ex. stationärt värmesystem. 2. Säkra mot återinkoppling. 3. Fastställ spänningsfrihet. 4. Jordning och kortslutning. 5. Täck eller skärma av angränsande delar under spänning. Efter det arbetet avslutats upphäver du åter de vidtagna åtgärderna i omvänd ordningsföljd. 2.3 Utbildad personal Alla arbeten på maskinen får endast utföras av kvalificerad personal. Kvalificerad personal enligt denna dokumentation är personer som uppfyller följande förutsättningar: De är på grund av sin utbildning och erfarenhet i stånd att förutse riskerna inom respektive aktivitetsområde och att undvika möjliga faror. De har av den ansvarige fått i uppdrag att utföra arbeten på maskinen. 2.4 Säker hantering av elektriska maskiner Säkerheten på arbetsplatsen beror av uppmärksamhet, samvetsgrannhet och förnuft hos alla personer som installerar, driver och underhåller maskinen. Förutom iakttagande av de angivna säkerhetsåtgärderna skall man principiellt vara försiktig i närheten av maskinen. Ge alltid akt på din säkerhet. Iakttag för undvikande av olyckor även följande: Allmänna säkerhetsföreskrifter i respektive användningsland Specifika föreskrifter från den som driver anläggningen och för användningsområdet Specifika överenskommelser som har gjorts med den som driver anläggningen Separata säkerhetsanvisningar som levererades med maskinen Säkerhetssymboler och anvisningar på maskinen och dess förpackning 16 Bruksanvisning 03/2015

17 Säkerhetsanvisningar 2.4 Säker hantering av elektriska maskiner VARNING Delar som står under spänning Elektriska maskiner uppvisar delar som står under spänning. Borttagande av kåpor, ej fackmässig användning av maskinen, felaktig betjäning eller otillräckligt underhåll kan resultera i dödsfall, svåra kroppsskador eller i materiella skador. Respektera vid arbete på maskinen alltid de "fem säkerhetsreglerna (Sida 16)". Avlägsna kåpor endast enligt anvisningarna i denna bruksanvisning. Driv maskinen sakkunnigt. Serva maskinen regelbundet och sakkunnigt. VARNING Roterande delar Elektriska maskiner uppvisar farliga roterande delar. Borttagande av kåpor, ej fackmässig användning av maskinen, felaktig betjäning eller otillräckligt underhåll kan resultera i dödsfall, svåra kroppsskador eller i materiella skador. Avlägsna kåpor endast enligt anvisningarna i denna bruksanvisning. Driv maskinen sakkunnigt. Serva maskinen regelbundet. Säkra fria axeländor. VARNING Heta ytor Elektriska maskiner har heta ytor. Vidrör inte dessa ytor. Svåra brännskador kan bli följden. Låt maskinen först svalna innan du börjar med arbetena på maskinen. Avlägsna kåpor endast enligt anvisningarna i denna bruksanvisning. Driv maskinen sakkunnigt. SE UPP Hälsofarliga substanser Kemiska substanser som är nödvändiga för installation, drift och underhåll av maskinen kan vara hälsofarliga. Förgiftningar, hudskador, frätskador i andningsorganen och andra skador av hälsan kan bli följden. Följ anvisningarna i denna bruksanvisning och i produktinformationen från tillverkaren. Respektera tillhörande säkerhetsföreskrifter och bär de föreskrivna skydden för kroppen. Bruksanvisning 03/

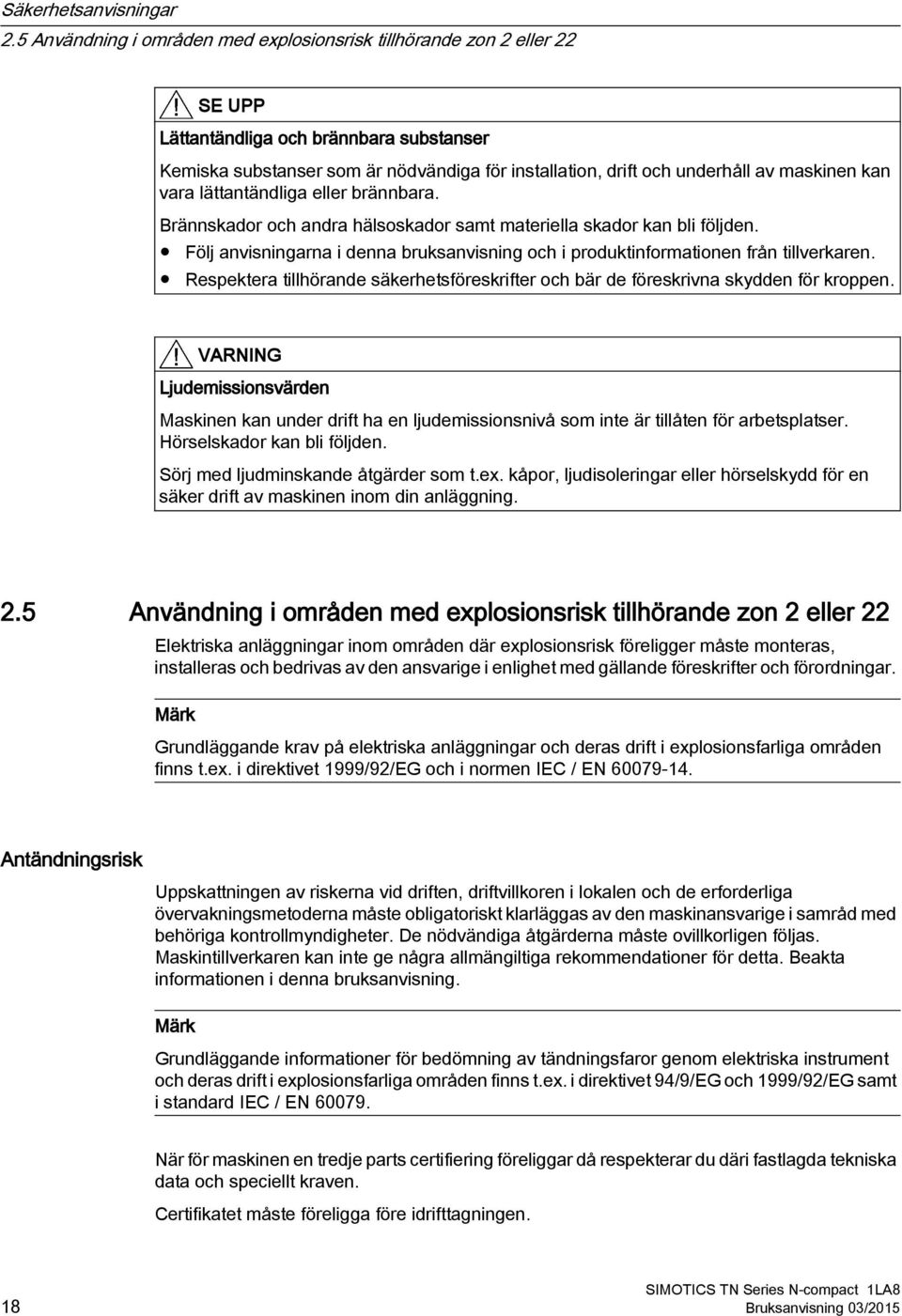

18 Säkerhetsanvisningar 2.5 Användning i områden med explosionsrisk tillhörande zon 2 eller 22 SE UPP Lättantändliga och brännbara substanser Kemiska substanser som är nödvändiga för installation, drift och underhåll av maskinen kan vara lättantändliga eller brännbara. Brännskador och andra hälsoskador samt materiella skador kan bli följden. Följ anvisningarna i denna bruksanvisning och i produktinformationen från tillverkaren. Respektera tillhörande säkerhetsföreskrifter och bär de föreskrivna skydden för kroppen. VARNING Ljudemissionsvärden Maskinen kan under drift ha en ljudemissionsnivå som inte är tillåten för arbetsplatser. Hörselskador kan bli följden. Sörj med ljudminskande åtgärder som t.ex. kåpor, ljudisoleringar eller hörselskydd för en säker drift av maskinen inom din anläggning. 2.5 Användning i områden med explosionsrisk tillhörande zon 2 eller 22 Elektriska anläggningar inom områden där explosionsrisk föreligger måste monteras, installeras och bedrivas av den ansvarige i enlighet med gällande föreskrifter och förordningar. Märk Grundläggande krav på elektriska anläggningar och deras drift i explosionsfarliga områden finns t.ex. i direktivet 1999/92/EG och i normen IEC / EN Antändningsrisk Uppskattningen av riskerna vid driften, driftvillkoren i lokalen och de erforderliga övervakningsmetoderna måste obligatoriskt klarläggas av den maskinansvarige i samråd med behöriga kontrollmyndigheter. De nödvändiga åtgärderna måste ovillkorligen följas. Maskintillverkaren kan inte ge några allmängiltiga rekommendationer för detta. Beakta informationen i denna bruksanvisning. Märk Grundläggande informationer för bedömning av tändningsfaror genom elektriska instrument och deras drift i explosionsfarliga områden finns t.ex. i direktivet 94/9/EG och 1999/92/EG samt i standard IEC / EN När för maskinen en tredje parts certifiering föreliggar då respekterar du däri fastlagda tekniska data och speciellt kraven. Certifikatet måste föreligga före idrifttagningen. 18 Bruksanvisning 03/2015

19 Säkerhetsanvisningar 2.6 Elektrostatiskt utsatta komponentgrupper 2.6 Elektrostatiskt utsatta komponentgrupper ESD-skyddsåtgärder OBSERVERA Elektrostatisk urladdning Elektroniska komponentgrupper innehåller elektrostatiskt utsatta komponenter. Dessa komponenter kan lätt förstöras vid inkorrekt handhavande. Beakta nedanstående anvisningar för att undvika materialskador. Vidrör endast elektroniska komponentgrupper om dessa oundvikligen måste undergå erforderliga arbeten. Om du måste vidröra elektroniska komponentgrupper, måste personen som utför arbetet vara elektrostatiskt urladdad och jordad. Sätt inte elektroniska byggserier i kontakt med elektriskt isolerande material som plastfolie, plastdelar, isolerade dukar eller tyg med syntetmaterial. Komponentgrupper får endast läggas på ledande underlag. Förpacka, förvara och transportera elektroniska komponentgrupper och delar endast i ledande förpackningar, t.ex. metalliserade plast- eller metallbehållare, ledande skumplast eller hushållsaluminiumfolie. De erforderliga ESD-skyddsåtgärderna för elektrostatiskt utsatta komponenter visas i nedanstående bild. (1) Sittplats (2) Ståplats (3) Stå-/sittplats a = Ledande golv b = ESD-bord c = ESD-skor d = ESD-rock e = ESD-armband f = Skåpets jordningsanslutning VARNING Explosionsrisk på grund av elektrostatisk urladdning Elektrostatiska urladdningar utgör en potentiell tändkälla. I en explosionsfarlig atmosfär kan denna antändas och orsaka en explosion. Det kan leda till död, allvarliga kroppsskador eller materialskador. Följ ESD-skyddsåtgärderna. Bruksanvisning 03/

20 Säkerhetsanvisningar 2.10 Störspänningar vid drift med omformare 2.7 Elektromagnetisk kompatibilitet Denna maskin är konstruerad enligt IEC/EN och uppfyller vid användning enligt bestämmelserna kraven i det europeiska direktivet 2004/108/EG över elektromagnetisk kompatibilitet. 2.8 Störningsfasthet Kraven på störningsfasthet enligt IEC / EN uppfylles i princip av maskinen. För maskiner med inbyggda sensorer (t.ex. kalledare) måste tillverkaren av den fullständiga anläggningen själv genom ett lämpligt val av sensor-signalledningar och utvärderingsinstrument sörja för en tillräcklig störningsfasthet. 2.9 Inverkan på försörjningsnätet vid mycket olikformigt vridmoment Vid mycket olikformigt vridmoment, t.ex. vid drift av en kolvkompressor, framtvingas en ej sinusformad motorström. De uppkommande översvängningarna kan påverka försörjningsnätet otillåtet via anslutningsledningarna Störspänningar vid drift med omformare VARNING Störspänningar vid omformare under drift Vid omformare uppstår under drift olika starka störningar beroende på omformaren (tillverkare, typ, vidtagna motåtgärder). På maskiner med inbyggda sensorer som t.ex. kalledare kan omformaren orsaka störspänningar på sensorledningen. Störningarna kan leda till död, allvarliga personskador eller materialskador. Beakta EMC-anvisningarna från omformarens tillverkare för att förhindra att gränsvärdena enligt IEC/EN överskrids för drivsystemet bestående av maskin och omformare. Vidta motsvarande EMC-åtgärder. 20 Bruksanvisning 03/2015

21 Säkerhetsanvisningar 2.11 Elektromagnetiska fält vid drift av anläggningar med elektrisk energiteknik 2.11 Elektromagnetiska fält vid drift av anläggningar med elektrisk energiteknik VARNING Störning av elektroniska instrument genom anläggninger med elektrisk energiteknik Energiteknikens elektriska anläggningar skapar elektriska fält under driften. Vid uppehåll i omedelbar närhet till maskinen kan livsfarliga felfunktioner uppträda i medicinska implantat t. ex. pacemakers. Vid magnetiska eller elektroniska databärare kan dataförluster uppträda. Det är förbjudet för personer med pacemaker att uppehålla sig inom maskinens område. Skydda den personal som är verksam vid anläggningen genom lämpliga åtgärder som t.ex. markeringar, avspärrningar, undervisning i säkerhetsåtgärder och varningsskyltar. Beakta de skydds- och säkerhetsföreskrifter som gäller i respektive land. För inte med några magnetiska eller elektroniska databärare. Bruksanvisning 03/

22 Säkerhetsanvisningar 2.11 Elektromagnetiska fält vid drift av anläggningar med elektrisk energiteknik 22 Bruksanvisning 03/2015

23 Beskrivning 3 Användningsområde Denna elektriska maskin är avsedd för breda användningsområden inom drivningsteknik samt energiomvandling. De utmärks av sin tålighet, långa livslängd och pålitlighet, samt stora variationsmöjligheter för optimal anpassning till respektive funktion. Tillverkningsdetaljer för den levererade maskinen samt information om tillåtna driftvillkor hämtas från denna dokumentation. Maskinen konstruerades i enlighet med beställarens specifikation och får endast användas enligt överenskommelserna i kontraktet. De tillåtna driftsvillkoren är angivna på typskylten. Tekniska data finns beskrivna i katalogen. Tändningsskyddsklass Ex na Denna maskin är utförd i tändningsskyddstypen "ej gnistbildning" (Ex na) enligt IEC / EN Den får därför användas i explosionsfarliga områden i zon 2 enligt IEC / EN VARNING Explosionsrisk Denna maskin är inte koncipierad för användning i områden med risk för dammexplosion eller i områden i vilka explosionsfara föreligger genom hybridblandningar. Om den drivs i dessa områden kan det leda till en explosion. Det kan leda till död, allvarliga kroppsskador eller materialskador. Driv inte denna maskin i områden med risk för dammexplosion eller i områden i vilka explosionsfara föreligger genom hybridblandningar. Maskinutförande De föreskrifter och normer som ligger till grund för konstruktionen och tester av denna maskin står på typskylten. Maskinutförandet motsvarar i princip efterföljande standarder. Tillstånden hos de refererade harmoniserade standarderna hittar du i EG-försäkran om överensstämmelse. Tabell 3-1 Maskinutförande Kännetecken Norm Dimensioner och driftsförhållanden IEC / EN Skyddstyp IEC / EN Kylning IEC / EN Bruksanvisning 03/

24 Beskrivning Kännetecken Norm Konstruktion IEC / EN Anslutningsbeteckningar och rotationsriktning IEC / EN Ljudemissonsvärde IEC / EN Startegenskaper, roterande elektriska maskiner IEC / EN * Vibrationsnivåer IEC / EN Vibrationsgränsvärden DIN ISO * Endast för maskiner för nätdrift Se även Kvalitetsdokument (Sida 145) För explosionssäkra maskiner gäller dessutom följande normer: Tabell 3-2 Maskinutförande med tändskyddsklass Ex na Kännetecken Norm Tändskyddsklass Ex na 1 IEC / EN IEC / EN Option, beroende på beställning Typskylt På typskylten finns identifikationsdata och de viktigaste tekniska data. Data på typskylten och i kontrakt fastlagda överenskommelser bestämmer gränserna för avsedd användning. Bild 3-1 Schematisk bild typskylt 24 Bruksanvisning 03/2015

25 Beskrivning Tabell 3-3 Data på typskylten Pos. Beskrivning Pos. Beskrivning (1) Motortyp (12) Märkvarvtal [ 1 / min ] (2) Motortyp (13) Startströmförhållande (3) Serienummer (14) (tom) (4) Konstruktion (15) Certifikatnummer (5) Värmeklass (16) kapslingsklass (6) Märkspänning [V] och koppling (17) Rotorklass (7) Märkfrekvens [Hz] (18) Motorvikt [kg] (8) (Innehåll enligt utförande) (19) Ytterligare uppgifter (valfritt) (9) Märkström [A] (20) Maximalt varvtal [ 1 / min ] (10) Märkeffekt [kw] (21) Produktionsland / ort (11) Effektfaktor [cos φ] Rotor Rotorpaketet med rotorlindning är fastpressat på axeln. Axeln har normalt en cylindrisk axelända på DE-sidan. Beroende på utförande kan det finnas en andra axelända på NDEsidan. Kylning Kylsystemet är utfört som sluten, inre kylkrets. Maskinens förlustvärme avges via ytan till omgivningsluften. En axelfläkt sätter kylluften i rörelse i det inre primärkretsloppet. Cirkulationen av kylluften i det yttre sekundärkretsloppet skapas av en axelfläkt. Fläktar De inbyggda fläktarna är rotationsriktningsoberoende. Ytterfläkt: Maskiner med fyra poler och mer samt 1L : Ytterfläktarna är rotationsriktningsoberoende. Tvåpoliga maskiner utom 1L : Ytterfläktarna är rotationsriktningsberoende. Maskinerna har märkts med en extraskylt "rotationsriktningspil" på lagerskölden och på typskylten. Som option kan också 1L vara utrustad med en rotationsriktningsberoende ytterfläkt. Bruksanvisning 03/

26 Beskrivning Rullagring Maskinerna har allt efter utförande, och motsvarande de driftsförhållande som angetts vid beställningen, utrustats med olika rullagervarianter. De olika typerna har angivits på maskinens smörjskylt. Vid omformardrift installeras i normalfall ett isolerat lager på NDE-sidan. Det finns följande varianter av rullagring: Tabell 3-4 Rullagervarianter Utförande Vågrät konstruktion, kopplingskraftuttag Vågrät konstruktion, för förhöjda tvärkrafter t. ex. vid remdrift Lodrät konstruktion, axelhöjd 315, kopplingsuttag Lodrät konstruktion, axelhöjd Rullager DE-sida: Spårkullager som fastlager NDE-sida: Spårkullager som frigående lager med axiala tryckfjädrar DE-sida: Cylinderrullager som frigående lager NDE-sida: Spårkullager som fastlager DE-sida: Spårkullager som fastlager NDE-sida: Spårkullager som frigående lager med axiala tryckfjädrar DE-sida: Kombination kullager för axiellt och radiellt tryck / spårkullager som fastlager NDE-sida: Spårkullager som frigående lager med axiala tryckfjädrar Rullagerutförande för "Förhöjd kapslingsklass" (option) Genom den förbyggda fettförkammaren före den egentliga lagerinsatsen uppnås en förstärkt tätning av lagerinsatserna mot damm och vatten. Även om samma fett används i båda fallen kallas detta här för "smörjfett" eller "tätningsfett", beroende på dess olika funktioner. Uppbyggnad Det yttre lagerlocket bildar tillsammans med uppsamlingsrummet för gammal smörjolja och labyrintpackningsringen (option) fettförkammaren för tätningsfettet. I det yttre lagerlocket finns också den andra smörjnippeln med fettkanalen som används för att pressa in tätningsfettet. Fettförkammaren är tätad mot uppsamlingsrummet för smörjfettet med en V-ring resp. en kombination av V-ring/filtring för att förhindra att det i förkammaren inpressade tätningsfettet tränger i uppsamlingsrummet. Tätningsfettet i fettförkammaren tränger under driften långsamt ut ur labyrinten och tätar labyrinten resp. tar bort eventuellt damm som trängt in och fastnat i det yttre området. Uttagslåda Uttagslådan kan vara installerad på maskinens högra eller vänstra sida. En omplacering till maskinens andra sida är inte möjligt i efterhand. Om du i efterhand vill bygga om till nästa större uttagslåda då tar du kontakt med tillverkaren. 26 Bruksanvisning 03/2015

27 Beskrivning Följande uttagslådor används allt efter axelhöjden för kabelanslutningar: Tabell 3-5 Tillordning av axelhöjd till uttagslåda Axelhöjd Uttagslåda 315 GT XB XB XB XB Ej för explosionsskyddade utföranden Märk Vrida uttagslåda Uttagslådan kan vridas beroende på utförande. Den kan vridas 90 enligt anslutningsriktningen. Kontakta Service Center (Sida 141) vid behov. Extrautrustning Motsvarande beställningen kan varierande extrautrustning som t.ex. temperatursensorer för lagerövervakning eller för lindningsövervakning vara in- eller tillmonterad. Stationärt värmesystem (option) Maskinen är utrustad med ett stationärt värmesystem. Anslutningsdata finns på maskinens extraskylt. Bruksanvisning 03/

28 Beskrivning 28 Bruksanvisning 03/2015

29 Förberedelser för användning 4 God planering och förberedelse av maskinens användning är viktiga förutsättningar för en enkel och korrekt installation, säker drift och tillgänglighet av maskinen för underhåll och reparation. I detta kapitel får du veta vad du ska iakttaga vid projekteringen av anläggningen vad gäller denna maskin och förbereda innan maskinen levereras. 4.1 Säkerhetsrelevanta aspekter vid projektering av anläggning Resterande risker utgår från maskinen. Dessa finns beskrivna i kapitlet "Säkerhetsanvisningar" (Sida 15) eller de tematiskt tillordnade avsnitten. Sörj genom lämpliga säkerhetsanordningar som kåpor, avspärrningar, markeringar osv. för en säker drift av maskinen inom anläggningen. 4.2 Respektera driftssätt Respektera driftssättet för maskinen. Undvik övervarvtal och därmed skador på maskinen med en lämplig styrning. 4.3 Termiskt motorskydd Maskinen är utrustad med kalledare för direkt övervakning av motortemperaturen för att skydda maskinen för överbelastning i drift. Planera en motsvarande koppling för övervakning. Se även Inställningsvärden för övervakning av lindningstemperatur (Sida 88) Inställningsvärden för övervakning av lagertemperatur (Sida 87) 4.4 Låskrets för stationärt värmesystem (option) Om den stationära värmen används med maskinen igång, kan maskinen överhettas. Installera en låskrets som kopplar från den stationära värmen vid tillkoppling av maskinen. Använd endast stationär värme vid avstängd maskin. Bruksanvisning 03/

30 Förberedelser för användning 4.6 Varvtalsgränsvärden Se även Koppla från stationärt värmesystem (Sida 93) VARNING Explosionsrisk Om det stationära värmesystemet kopplas till direkt efter frånkopplingen av maskinen, kan temperaturklassen eller den maximala yttemperaturen för maskinen överskridas. I en explosionsfarlig atmosfär kan denna antändas och orsaka en explosion. Det kan leda till död, allvarliga kroppsskador eller materialskador. Koppla till den stationära värmen först en timme efter maskinen kopplats från. 4.5 Ljudemissionsvärden VARNING Ljudemissionsvärden Maskinen kan under drift ha en ljudemissionsnivå som inte är tillåten för arbetsplatser. Hörselskador kan bli följden. Sörj med ljudminskande åtgärder som t.ex. kåpor, ljudisoleringar eller hörselskydd för en säker drift av maskinen inom din anläggning. 4.6 Varvtalsgränsvärden VARNING För höga varvtal För höga varvtal kan leda till förstöring av maskinen. Det kan leda till död, allvarliga kroppsskador eller materialskador. Förhindra genom styrningen drift över tillåtet varvtal. Beakta uppgifterna för varvtal på typskylten. 30 Bruksanvisning 03/2015

31 Förberedelser för användning 4.10 Fluktuationer i spänning och frekvens vid nätdrift 4.7 Respektera varvtals-vridmomentförlopp VARNING Överskridande av temperaturklassen Om varvtals-vridmomentförloppet inte efterföljs, kan temperaturklassen överskridas. Det kan leda till explosion. Det kan leda till död, allvarliga kroppsskador eller materialskador. Respektera varvtals-vridmomentförloppet. Beakta uppgifterna på extraskylten på motorn. 4.8 Fassynkronisering vid nätomkoppling OBSERVERA Nätomkoppling Vid omkoppling till ett annat elnät med annat fasläge kan skador på maskinen bli följden. Faserna måste vara synkrona vid omkopplingen. Använd lämpliga medel för fassynkroniseringen. 4.9 Utrymmesbehov Respektera minimimåtter för luftinträdet vid användningsplatsen för maskinen: Tabell 4-1 Minimimått för luftinträde Axelhöjd mm 140 mm 150 mm 160 mm 4.10 Fluktuationer i spänning och frekvens vid nätdrift Om inget annat finns angivet på typskylten uppgår den tillåtna spänningsvariationen till ± 5 % och den tillåtna frekvensvariationen till ± 2 %, motsvarande område A i IEC / EN Därutöver liggande tillåtna variationer finns angivna på typskylten, t.ex. spänningsvariation ± 10 % motsvarande område B i IEC / EN Principiellt gäller följande: Under driftsvillkor i praktiken måste en maskin många gånger drivas utanför begränsningarna för området A. Sådana undantag bör begränsas beträffande de därvid förekommande värdena samt varaktigheten och frekvensen på uppträdandet. Vidtag Bruksanvisning 03/

32 Förberedelser för användning 4.12 Torsionsbelastning av axellänken genom störningar i den elektriska anslutningen efter möjlighet korrigerande åtgärder inom en rimlig tid som t.ex. minskning av effekten. På detta sätt kan en förkortning av maskinens livslängd genom termiskt åldrande undvikas. OBSERVERA Övervärme hos lindningen Ett överskridande av de tillåtna toleranserna för spänning och frekvens kan leda till otillåtet hög uppvärmning av lindningen och därmed på lång sikt till skador på maskinen Systemegenfrekvenser OBSERVERA Maskinskador på grund av systemresonans Systemet bestående av fundament och maskinsats måste vara så projekterat och anpassat att inga systemresonanser kan uppstå, vid vilka de tillåtna svängningsvärdena överskrids. Genom för höga svängningar kan maskinsatsen ta skada. Svängningsgränsvärdena enligt DIN ISO får inte överskridas Torsionsbelastning av axellänken genom störningar i den elektriska anslutningen Vid störningar i den elektriska anslutningen vid drift kan för höga luftspaltmoment uppstå, som kan leda till ytterligare mekaniska torsionsbelastningar av axellänken. Märk Planeraren av anläggningen bär ansvaret för hela axellänken. VARNING Förstörelse av maskinen Vid felaktig projektering kan de mekaniska torsionsbelastningarna av axellänken leda till förstörelse av maskinen. Det kan leda till död, allvarliga kroppsskador eller materialskador. Ta hänsyn till projekteringsdata vid planering av anläggningen. Märk Mer information om detta finns i katalogen. 32 Bruksanvisning 03/2015

33 Förberedelser för användning 4.13 Transport och magasinering 4.13 Transport och magasinering Följ vid alla arbeten på maskinen de allmänna säkerhetsanvisningarna (Sida 15) och kraven i EN för en säker drift av elektriska anläggningar Kontrollera leveransen Leveransen är individuellt sammansatt. Kontrollera omedelbart om leveransens innehåll överensstämmer med följesedlarna. Ingen garanti övertas för brister som reklameras i efterhand. Anmäl genast märkbara transportskador till leverantören. Anmäl genast uppenbara brister eller ofullständig leverans till den ansvarige kontaktpartnern. Bruksanvisningen är en del av leveransen, förvara den lättillgängligt Förutsättningar för säker lyftning och transport För att lyfta och transportera maskinen säkert måste följande förutsättningar vara uppfyllda: Personalen måste för att styra kranar och köra gaffeltruckar äga motsvarande kvalifikationer. Använd tillåtna, oskadade och tillräckligt dimensionerade ögleförings- eller avhållaranordningar för att lyfta maskinen. Kontrollera lyftanordningarna före användningen. Maskinens vikt framgår av typskylten. Rätta dig vid lyftningen av maskinen efter uppgifterna på lyftskylten. Respektera den angivna öppningsvinkeln. Överskrid inte den ev. på lyftskylten angivna maximala accelerationen och hastigheten vid lyftningen. Lyft maskinen utan ryck. Acceleration a 3,942 m/s 2 Hastighet v 20 m/min Använd för lyftningen endast de på statorhuset fastsatta anordningarna för godshantering. VARNING Maskinen kan välta, rutscha eller falla ner vid transport i avvikande konstruktion Om du inte transporterar eller lyfter maskinen i ett för dess byggnadsform lämpligt läge, då kan maskinen välta, rutscha i lyftanordningen eller falla ner. Det kan leda till död, allvarliga kroppsskador eller materialskador. Använd för lyftningen endast de på statorhuset fastsatta anordningarna för godshantering. Använd anordningarna för godshantering lämpligt för läget på maskinen. Använd avsedda ögleförings- eller avhållaranordningar. Maskinens vikt framgår av typskylten. Bruksanvisning 03/

34 Förberedelser för användning 4.13 Transport och magasinering VARNING Maskinen kan välta, rutscha eller falla ner vid transport med ej central tyngdpunkt Om lastens tyngdpunkt inte ligger i mitten mellan anslagsställena kan maskinen välta eller glida i lyftanordningen och falla ner vid transport eller lyft. Det kan leda till död, allvarliga kroppsskador eller materialskador. Vid alla transportarbeten skall hanteringsanvisningarna på maskinen beaktas. Ta hänsyn till varierande belastning på anslagslinor eller lyftband samt lyftanordningens bärförmåga. Transportera eller lyft bara maskinen enligt tyngdpunkten. Om en lasts tyngdpunkt inte ligger i mitten mellan anslagsställena ska lyfthaken för lyftning placeras över tyngdpunkten Säkra rotor Beroende på utförandet är maskinen utrustad med en rotorhållare. OBSERVERA Transportskador Om rotorhållaranordningen inte används kan maskinen skadas genom vibrationerna vid transporten. Följden kan bli materialskador. När maskinen är utrustad med en rotorhållare då transporterar du alltid maskinen med rotorhållaren. Rotorhållaren måste sitta fast under transporten. Ta bort den anordningen först före applicering av kraftuttagselementet. Om du transporterar maskinen efter applicering av kraftuttagselementet, måste andra lämpliga åtgärder för axialfixering av rotorn utföras. Se nästa bild. Hos maskiner med lodrät konstruktion får rotorhållaren endast demonteras i lodrätt läge. Vid transporter i vågrätt läge fixerar du rotorn innan maskinen välts. Lodräta maskiner levereras vågrätt av tillverkaren. 1 Hylsa 2 Skruv och bricka Bild 4-1 Axialfixering av rotorn 34 Bruksanvisning 03/2015

35 Förberedelser för användning 4.13 Transport och magasinering Tabell 4-2 gängskruven på rotorhållarens åtdragningsmoment Gänga på axelända Åtdragningsmoment Förspänningskraft M20 80 Nm 20 kn M Nm 30 kn M Nm 40 kn Märk Förvara rotorhållare Förvara ovillkorligen rotorhållaren. Den måste vid en eventuell demontering och förnyad transport åter monteras Transportera maskinsats VARNING Nerfallande maskin Maskinens lyftöglor är endast konstruerade för maskinens vikt. Om en maskinsats lyfts och transporteras i en enda maskin då kan lyftöglan gå sönder. Maskinen resp. maskinsatsen kan falla ner. Det kan leda till död, allvarliga kroppsskador eller materialskador. Lyft maskinsatser inte genom att hänga i de enskilda maskinerna. Använd för transport av maskinsatser endast de för detta avsedda anordningarna t.ex. öppningar eller lyftöglor i grundplattorna. Se till att lyftanordningen tål belastning. Märk Sätt ner maskinen i en förhöjd och säker position För att enkelt och utan fara komma till maskinens undersida sätts maskinen ner i en förhöjd och säker position. FARA Vistas under hängande last Om lyft- eller fastsättningsanordningar inte fungerar då kan maskinen falla ner. Det kan leda till död, allvarliga kroppsskador eller materialskador. Uppehåll dig inte under den upplyftade maskinen eller dess omkrets. Bruksanvisning 03/

36 Förberedelser för användning 4.13 Transport och magasinering Magasinering Om maskinen inte omedelbart tas i drift efter leverans måste den lagras på korrekt sätt. OBSERVERA Stilleståndsskador på lagren Vid osakkunnig förvaring finns risk för stilleståndsskador på lagren. Materialskador som t.ex. fåror och korrosion kan bli följden. Beakta följande anvisningar om magasinering. Förutsättningar och förberedelser Magasinera endast varor i oskadade förpackningar. Packa upp varor från skadade förpackningar och magasinera dem enligt reglerna för den ifrågavarande varusorten. Reparera skador på förpackningen före lagring, såvitt det är nödvändigt för en föreskriftsenlig lagring. Allmänna föreskrifter för magasineringen Förvara om möjligt maskinen i en lagerlokal. Lagerplatsen måste generellt uppfylla följande villkor: Välj en vågrät, översvämningssäker, skakningsfri (v eff 0,2 mm/s) och torr lagerplats av tillräcklig storlek. Lagringsplatsen måste vara väl ventilerad samt damm- och frostfri. Sörj för skydd mot extrema väderleksförhållanden. Sörj för stabila temperaturförhållanden i området från 10 C (50 F) till 50 C (120 F). Temperaturen i lokalen bör ligga ca. 10 K över yttertemperaturen. Temperaturen bör inte falla under 20 C. Den relativa luftfuktigheten bör vara mindre än 60 %. Lagerplatsens golv måste vara tillräckligt stabilt. Den maximalt tillåtna taklasten resp. lagerfacklasten får inte överskridas. Luften i omgivningen får inte innehålla aggresiva gaser. Skydda maskinen mot stötar och fukt. Placera maskiner, apparater och lådor på pallar, balkar eller fundament för att skydda dem mot markens fuktighet och vatten. Se till att luftcirkulationen under lagergodset inte hindras. Lägg avståndsbjälkar mellan skyddet och maskinen. Skydd eller plan får inte ligga på golvet runt omkring. 36 Bruksanvisning 03/2015

37 Förberedelser för användning 4.13 Transport och magasinering Magasinering utomhus Vid magasinering utomhus måste dessutom följande villkor uppfyllas: Golvet måste vara tillräckligt stabilt. Förhindra att motorn sjunker ner i jorden. Skydd eller presseningar som skyddar mot väder får ej beröra det lagrade godsets ytor. Annars hindras luftcirkulationen under godset som lagras. Skydd mot fuktighet Om det inte finns någon torr förvaringsplats tillgänglig skyddar du maskinen på följande sätt för fuktighet: Hölj maskinen i ett material som tar upp fuktighet. Hölj maskinen i folie: Placera en fuktighetsindikator inne i folien. Lägg torkmedel i folien. Förpacka maskinen lufttätt. Inspektera maskinen regelbundet. OBSERVERA Skador på rullagringen Vid ej fackmässig förvaring uppstår risk för lagerstilleståndsskador. Följden kan bli materialskador, p.g.a. t.ex. vibrationer. Säkra rotorn på maskiner som levereras med en rotorhållaranordning enligt anvisningarna för transporten (Sida 34). Skydda maskinen mot kraftiga radiella vibrationer, eftersom dessa inte inte kan absorberas helt och hållet. OBSERVERA Lagerskador Om kunden redan monterat tillbyggnadsdelar t. ex. koppling eller remskiva kan lagret ta skada vid transport. Kunden ska i detta fall sörja för en rotorhållaranordning. Bruksanvisning 03/

38 Förberedelser för användning 4.13 Transport och magasinering VARNING Explosionsfara vid skadat tätningsmaterial Om maskinen förvaras utom de specifika temperaturgränserna, kan tätningsmaterialen ta skada och deras funktion kan upphöra. Till följd av detta kan explosiv atmosfär komma in i maskinen och tändas vid idrifttagandet. Det kan leda till explosion. Det kan leda till död, allvarliga kroppsskador eller materialskador. De material som ingår i maskinen är optimerade för angivna temperaturområden. Förvara inte maskinen i miljöer utom de specifika temperaturgränserna. De specifierade temperaturgränserna finns på typskylten. Magasinering under lång tid Om maskinen lagras en längre period än sex månader, så kontrollerar du maskinens tillstånd var sjätte månad. Lagra maskinen enligt föreskrifterna i kapitlet "Magasinering (Sida 36)" så inpackad som möjligt. Kontrollera maskinen avseende skador. Utför nödvändiga underhållsarbeten. Sörj genom lämpliga magasineringsvillkor för att inget kondensvatten kan bildas i maskinen. Om maskinen inte är förpackad i folie, värm maskinen kontinuerligt lite grann, t. ex. med ett stationärt värmesystem och sörj för god ventilation i lagerlokalen. Magasinering längre än tre månader Smörj alltid maskinen efter två års magasinering. 1. Packa upp maskinen. 2. Ta bort rotorhållaren om sådan finns. 3. Vid magasinering längre än två år smörjer du vid roterande rotor med dubbel smörjmängd enligt smörjskylten. Därmed fördelas fettet jämnt och smörjer alla ytor. Korrosionsskador undviks. OBSERVERA Valslagerskador Rullagrens jämna eller nästan jämna viloposition kan skada rullagren. Vrid för hand runt rotorn fem varv var tredje månad. Säkerställ att vilopositionen för rullagren är en annan efter vridningen av rotorn. Använd plattkilen (om sådana finns) som referenspunkt. 4. Byt ut korrosionsskyddet. 5. Sätt på rotorhållaren (om sådan finns) igen. 6. Förpacka maskinen igen. 38 Bruksanvisning 03/2015

39 Förberedelser för användning 4.14 Drift på omformare Skydda maskin från korrosion Om maskinen lagras under torra förhållanden måste man vidta följande korrosionsskyddsåtgärder. Magasinering upp till sex månader: Förse alla tillgängliga blanka delar som fri axelända, fläns eller maskinfötter med ett skyddsöverdrag. Magasinering längre än sex månader: Förse alla tillgängliga blanka delar med ett korrosionsskyddsskikt som räcker under lång tid som t.ex. Tectyl 506. Inspektera maskinen regelbundet och förnya korrosionsskyddsskiktet vid behov. Konserveringsarbeten ska dokumenteras så att dessa kan annuleras innan maskinerna åter tas i drift Drift på omformare Det följande kapitlet är relevant endast för maskiner i serien 1PQ8 eller när maskinen ställdes om för drift med omformare. Märk På beställningsnumret känner du igen om maskinen beställdes för drift med omformare: på 9:e platsen i beställningsnumret står bokstaven "P" eller "Q". VARNING Drift med ej tillåten omformare Om en typ av omformare är fastställd i kontrollintyget, på extraskylten eller i certifikatet, får maskinen endast tas i drift med denna omformare. Drift med icke tillåten omformare kan leda till död, allvarliga kroppsskador eller materialskador. Driv bara motorn med fastställd omformare Nätform OBSERVERA Osymmetrisk spänningsbelastning vid drift på TN-nät i triangelkoppling Vid drift på TN-nät i triangelkoppling med en jordad ytterledare kan en osymmetrisk spänningsbelastning uppträda i maskinlindningen. Ett lindningsskada kan bli följden. Driv inte maskinen på ett TN-nät med en jordad ytterledare. Bruksanvisning 03/

40 Förberedelser för användning 4.14 Drift på omformare OBSERVERA Jordfel vid drift på IT-nät Om ett jordfel uppträder vid drift på IT-nät då tas isoleringen i anspråk onödigt mycket. Ett lindningsskada kan bli följden. Avsluta processen om möjligt inom två timmar. Åtgärda felorsaken. Sätt in en jordfelsövervakning Omformardrift av explosionsskyddade maskiner Driften av explosionsskyddade maskiner på frekvensomformaren är tillåtet när uppgifterna över varvtalsinställningsområde samt vridmomentkarakteristika respekteras och när en lindningstemperaturövervakning är garanterad via den inmonterade temperatursensorn i förbindelse med ett utlösningsinstrument Reducera lagerströmmar Med följande åtgärder kan lagerströmmarna reduceras: Kontakten skall täcka en stor yta. Massiva kopparledningar är ej lämpliga för högfrekvent jordning på grund av strömförträngningseffekt. Potentialutjämningsledningar: Använd potentialutjämningsledningar: Mellan motor och arbetsmaskin Mellan motor och omformare Mellan uttagslådan och högfrekvensjordningsstället på motorhuset. Urval och anslutning av kabel: Använd så symmetriskt uppbyggda, skärmade förbindningsledningar som möjligt. Den av så många enkelledare som möjligt uppbyggda skärmflätningen måste ha bra elektrisk ledningsförmåga. Flätad avskärmning i koppar eller aluminium är lämplig. Skärmanslutningen görs på båda sidorna på motor och omformare. Gör kontaktytan stor för att effektivt avleda högfrekvent ström: Som 360 -kontakt på omformaren På motorn t.ex. med EMC-skruvförbindningar på kabelinföringarna. 40 Bruksanvisning 03/2015

41 Förberedelser för användning 4.14 Drift på omformare När kabelskärmen har kontakterats enligt beskrivning, utgör denna den erforderliga potentialutjämningen mellan motorhus och omformare. En separat högfrekvenspotentialutjämningsledning är sedan inte nödvändig. Koncentrisk koppar- eller aluminiumskärm Stålarmering När kabelskärmen på grund av speciella gränsvillkor inte kan kontakteras eller inte tillräckligt, då är den erforderliga potentialutjämningen inte given. Använd i detta fall en separat högfrekvens-potentialutjämningsledning: Mellan motorhuset och skyddsjordsskenan på omformaren. Mellan motorhus och arbetsmaskin Utför den separata högfrekvenspotentialutjämningsledningen med flätade kopparband resp. högfrekvenskabelledare. Massiva kopparledningar är ej lämpliga för högfrekvent jordning på grund av strömförträngningseffekt. Kontakten skall täcka en stor yta. Uppbyggnad av nätet För riktad reducering, och för att undvika uppkomsten skador, på grund av lagerström måste hela systemet bestående av motor, omformare och arbetsmaskin betraktas. Följande åtgärder stöder reduceringen av lagerströmmar: Bygg upp ett felfritt maskat jordningssystem med låg impedans i hela anläggningen. Använd jämntaktsfilter (dämpningskärna) på omriktarutgången. Val och dimensionering görs av din Siemens-partner. Begränsa spänningsökningen genom att montera utgångsfilter. Dessa dämpar övervibrationsandelarna i utgångsspänningen. Märk Omriktardokumentation Bruksanvisningen för frekvensomformaren ingår inte i denna dokumentation. Beakta också projekteringsinformationerna för omformaren Isolerade lager vid drift på omformare När maskinen drivs på en lågspänningsomformare då monteras ett isolerat lager och en varvtalsgivare med isolerad lagring (option) på NDE-sidan. Följ skyltarna på maskinen när det gäller lagerisolering och möjliga överbryggningar. Bruksanvisning 03/

42 Förberedelser för användning 4.14 Drift på omformare 1 Arbetsmaskin 4 Isolerat lager 2 Motor 5 Isolerad montering av hastighetsmätare 3 Koppling Bild 4-2 Principbild enkeldrift OBSERVERA Lagerskador Lagerisoleringen får ej överbryggas. På grund av strömflöde kan lagerskador uppkomma. Ge även vid monteringsarbeten som utförs i efterhand, som t.ex. inmontering av ett automatiskt smörjningssystem eller en ej isolerad svängningsgivare akt på att inte överbrygga lagerisoleringen. Kontakta vid behov Service Center. Tandemdrift När du kopplar två motorer med så kallad "tandemdrift" efter varandra, då upprättar du en isolerad koppling mellan motorerna. 1 Arbetsmaskin 4 Isolerat lager 2 Motor 5 Isolerad montering av hastighetsmätare 3 Koppling 6 Isolerad koppling Bild 4-3 Principbild tandemdrift 42 Bruksanvisning 03/2015

43 Förberedelser för användning 4.14 Drift på omformare OBSERVERA Lagerskador Om ingen isolerad koppling används mellan motorerna i tandemdriften då kan det på grund av lagerströmmar leda till skador i lagren på DE-sidan på båda motorerna. Använd en isolerad koppling för att förbinda motorerna. När du kopplar två motorer med så kallad "tandemdrift" efter varandra, då upprättar du en enligt direktiv 94/9/EG eller de i uppställningslandet giltiga föreskrifterna betecknad koppling mellan motorerna. Bruksanvisning 03/

44 Förberedelser för användning 4.14 Drift på omformare 44 Bruksanvisning 03/2015

45 Montering 5 Följ vid alla arbeten på maskinen de allmänna säkerhetsanvisningarna (Sida 15) och kraven i EN för en säker drift av elektriska anläggningar. Märk Förlust av konformitet gentemot de europeiska direktiven I leveranstillståndet motsvarar maskinen kraven enligt de europeiska direktiven. Egenmäktiga ändringar eller ombyggnader av maskinen leder till att konformiteten gentemot de europeiska direktiven samt garantin upphör att gälla. VARNING Explosionsrisk vid ändringar på maskinen Det är inte tillåtet att göra betydande ändringar på maskinen. Sådana ändringar får endast utföras av tillverkaren. Drift i explosiv atmosfär kan annars leda till explosion. Det kan leda till död, allvarliga kroppsskador eller materialskador. Kontakta vid behov Service Center. 5.1 Förbereda montering Förutsättningar för monteringen Före början av monteringsarbetena måste följande förutsättningar vara uppfyllda: Denna drifts- och monteringsanvisning finns hos personalen. Maskinen står urpackad beredd för montering på monteringsplatsen. Märk Mär isolationsmotståndet i lindningen före början av monteringsarbetena Mät om möjligt isolationsmotståndet i lindningen före början av monteringsarbetena. Om isolationsmotståndet ligger under det föreskrivna värdet då inleder du motsvarande avhjälpningsåtgärder. För avhjälpningsåtgärderna måste maskinen eventuellt åter demonteras och transporteras. Bruksanvisning 03/

46 Montering 5.1 Förbereda montering OBSERVERA Höga temperaturer Maskindelarna blir mycket varma under drift. Påbyggnadsdelar som t.ex. ledningsisolation kan skadas av de de höga temperaturerna. Dessutom får inga temperaturkänsliga delar, som t.ex. normala ledningar eller elektroniska komponenter, ligga an eller sättas fast på maskinpåbyggnadsdelar. Använd bara värmetåliga påbyggnadsdelar. Anslutningsledningar, kabel- och ledningsinföringar måste vara lämpliga för omgivningstemperaturen Isolationsmotstånd och polarisationsindex Genom att mäta isolationsmotstånd och polarisationsindex (PI) får du information om maskinens tillstånd. Kontrollera därför isolationsmotståndet och polarisationsindex vid följande tidpunkter: Före första start av en maskin Efter en längre tids lagring eller stillestånd Vid underhållsarbeten Följande information kan avläsas om lindningsisoleringens tillstånd: Är lindningshuvudets isolering täckt med ledande smuts? Har lindningsisoleringen tagit upp fukt? Därefter kan du välja att starta maskinen eller vidta nödvändiga åtgärder, t.ex. rengöring och/ eller torkning av lindningen: Kan maskinen tas i drift? Måste rengörings- eller torkningsåtgärder utföras? Detaljerad information om kontroll och gränsvärden finns här: "Kontrollera isolationsmotstånd och polarisationsindex" (Sida 47) 46 Bruksanvisning 03/2015

47 Montering 5.1 Förbereda montering Kontrollera isolationsmotstånd och polarisationsindex VARNING Farlig spänning vid klämmorna Under och omedelbart efter mätningen av statorlindningens isolationsmotstånd eller polarisationsindex (PI) står klämmorna under delvis farlig spänning. Det kan leda till död, allvarliga kroppsskador eller materialskador. Kontrollera att ingen nätspänning kan läggas an för eventuella ansluta nätledningar. Ladda ur lindningen efter mätningen tills faran är över, t.ex. på följande sätt: Koppla anslutningsklämmorna till jordpotential tills efterladdningsspänningen sjunkit till ofarliga värden Anslut anslutningskabeln. Mäta isolationsmotstånd 1. Innan du börjar mäta isolationsmotståndet, observera anvisningar i mätapparatens bruksanvisning. 2. Säkerställ att inga nätförsörjningsledningar är anslutna. 3. Mät lindningstemperaturen och lindningens isolationsmotstånd mot maskinhuset. Lindningstemperaturen ska inte överskrida 40 C vid mätningen. Omvandla de uppmätta isolationsmotstånden till referenstemperaturen 40 C enligt formeln. Därefter kan värdena jämföras med de angivna lägsta värdena. 4. Läs av isolationsmotståndet 1 min efter att informationenen lagts på. Gränsvärden för isolationsmotståndet i statorlindningen I följande tabell anges mätspänningen samt gränsvärden för isolationsmotståndet. Dessa värden motsvarar rekommendationerna i IEEE Tabell 5-1 Statorlindningens isolationsmotstånd vid 40 C U N [V] U Mät [V] R C [MΩ] U U (max. 1000) < U (max ) 5000 < U (max ) U > (max ) U N = Märkspänning, se märkplåt U Mät = DC-informationen R C = Lägsta isolationsmotstånd vid referenstemperatur 40 C Bruksanvisning 03/

48 Montering 5.1 Förbereda montering Omvandling till referenstemperaturen Vid mätning med andra lindningstemperaturer än 40 C räknas mätvärdet om enligt följande formler från IEEE till referenstemperaturen 40 C. (1) (2) R C = K T R T K T = (0,5) (40-T)/10 R C Isolationsmotstånd omräknat till 40 C referenstemperatur K T Temperaturkoefficient enligt formel (2) R T Uppmätt isolationsmotstånd vid mät- / lindningstemperatur T i C 40 Referenstemperatur i C 10 Halvering / fördubbling av isolationsmotståndet med 10 K T Mät- / lindningstemperatur i C Till grund för denna ligger en fördubbling resp. halvering av isolationsmotståndet vid en temperaturändring på 10 K. Isolationsmotståndet halveras för varje 10 K temperaturökning. Motståndet dubbleras för varje 10 K temperatursänkning. Vid en lindningstemperatur på ca. 25 C uppgår lägsta isolationsmotstånden därmed till 20 MΩ (U 1000 V) resp. 300 MΩ (U > 1000 V). Värdena gäller för hela lindningen mot jord. Vid mätning av enskilda lindningsfaser gäller de dubbla minsta värdena. Torra, nästan nya lindningar har isolationsmotstånd på mellan MΩ, ibland även högre. Om värdet för isolationsmotståndet ligger nära minstavärdet kan detta bero på fukt och/eller smuts. Hänsyn måste dock också tas till lindningens storlek, märkspänningen och andra egenskaper som påverkar isolationsmotståndet. Under driften kan lindningens isolationsmotstånd sjunka på grund av påverkan från omgivningen eller driften. Isolationsmotståndets kritiska värde beräknas utifrån märkspänningen genom att märkspänningen (kv) multipliceras med det specifika kritiska motståndsvärdet, och räknas om till aktuell lindningstemperatur vid mättillfället, se föregående tabell. Mäta polarisationsindex 1. För beräkning av polarisationsindex mäts isolationsmotstånden efter 1 min och 10 min. 2. Sätt in de uppmätta värdena i formeln: PI = R Isol 10 min / R Isol 1 min Moderna mätinstrument visar dessa värden automatiskt efter mättidernas slut. Vid isolationsmotstånd på > 5000 MΩ är mätningen av PI inte längre signifikant och används därför inte längre för bedömning. R (10 min) / R (1 min) 2 Bedömning Isolering i bra tillstånd < 2 Beroende av hela diagnosen av isoleringen 48 Bruksanvisning 03/2015

49 Montering 5.1 Förbereda montering OBSERVERA Skada på isoleringen När det kritiska isolationsmotståndet uppnås eller underskrids kan skador uppstå på isoleringen, vilket kan leda till spänningsöverslag. Kontakta Service Center (Sida 141). Om det uppmätta värdet ligger nära det kritiska värdet måste man i fortsättningen kontrollera isolationsmotståndet med kortare intervaller. Gränsvärden för värmesystemets isolationsmotstånd Isolationsmotståndet för värmesystemet stationär uppvärmning gentemot maskinhuset bör vid mätning med DC 500 V inte underskrida värdet 1 MΩ Förbereda anslutningsytor Förbered uppställningsytorna allt efter maskinens konstruktion: Uppställning på ett fundament Kontrollera att fundamentytan är plan och ren. Kontrollera fothålsmåtten vid behov. Flänsanslutning Rengör flänsen före uppställningen och ge akt på att flänsytorna är plana och rena. Kontrollera flänsgeometrin vid behov. Väggfäste Kontrollera att väggytorna är plana och rena. Kontrollera fothålsmåtten vid behov. Märk Väggfäste Maskiner som på grund av sin konstruktion ska befästas med fötterna mot väggen måste stöttas av t.ex. en vägglist nedåt eller med stift. Bruksanvisning 03/

50 Montering 5.2 Lyfta och positionera maskinen på användningsplatsen 5.2 Lyfta och positionera maskinen på användningsplatsen Förutsättningar för korrekt uppriktning och säker fastsättning Det krävs detaljerade fackkunskaper beträffande följande nödvändiga åtgärder för att kunna rikta upp maskinen korrekt och säkra den: förberedelse av fundament val och montering av koppling mätning av rundgångs- och radialkastavvikelserna Positionering av maskinen Om nödvändiga åtgärder och arbetsmoment ej är bekannta kan du låta ansvarigt Service Center (Sida 141) hjälpa till Kontrollera redskap för godshantering Kontrollera redskapen för godshantering som t.ex. lastbockar, lyftöglor eller ringskruvar och lyftanordningarna innan du lyfter maskinen: Kontrollera de redskap för hantering som monterats på maskinen med avseende på skador. Byt ut redskapen för godshantering om de är skadade. Kontrollera för användningen om redskapen för godshantering är ordentligt fastsatta enligt föreskrifterna. Använd endast tillåtna, oskadade och tillräckligt dimensionerade lyftanordningar för att lyfta maskinen. Kontrollera dessa före användningen. VARNING Maskinen kan falla ner Om redskapen för godshantering och lyftanordningar är skadade eller ej ordentligt fastsatta enligt föreskrifter då kan maskinen falla ner vid lyftningen. Det kan leda till död, allvarliga kroppsskador eller materialskador. Kontrollera redskap för godshantering och lyftanordningar före användningen Ta loss rotorhållaren Om det finns en rotorhållare på maskinen då avlägsnar du den vid en så sen tidpunkt som möjligt, t.ex. först före pådragningen av kraftuttags- resp. drivelementet. 50 Bruksanvisning 03/2015

51 Montering 5.2 Lyfta och positionera maskinen på användningsplatsen Märk Förvara rotorhållare Förvara ovillkorligen rotorhållaren. Den måste vid en eventuell demontering och förnyad transport åter monteras. OBSERVERA Skador på lagret Vid demontering av rotorhållaren i vågrätt position för maskinen kan lagret skadas. Demontera rotorhållaren endast i vertikalt läge för maskinen. OBSERVERA Skador på lagret Om rotorhållaren inte är monterad då kan lagret skadas vid nerläggning av maskinen. Fixera rotorn innan maskinen försätts i vågrät position Avlägsna korrosionsskydd Bearbetade, metalliskt blanka ytor på maskindelar och smådelar, som skruvar, bultar, kilar, passfjädrar, styrstift är behandlade med ett korrosionsskyddsmedel. Avlägsna korrosionsskyddsmedlet omsorgsfullt och först omedelbart före början av monteringen. Bruksanvisning 03/

52 Montering 5.2 Lyfta och positionera maskinen på användningsplatsen Metalliskt blanka ytor på maskindelar Avlägsna korrosionsskyddsskiktet från de bearbetade ytorna på maskindelarna och från smådelarna med petroleum, tvättbensin eller liknande lösnings eller rengöringsmedel. OBSERVERA Lackskador Om du för rengörings- eller lösningsmedel i beröring med lackerade ytor kan lacken ta skada. Mjuka upp tjocka korrosionsskyddsskikt med lämpligt lösningsmedel. Skjut bort det uppmjukade skiktet t.ex. med en bräda av hårt trä med storleken ungefär 10 x 10 x 1 cm). Smärgla eller skrapa inte bort skyddsskiktet. OBSERVERA Skador på maskinens yta Om du för att avlägsna korrosionsskyddet använder metallföremål som skrapa, spatel eller plåtremsa kan skador på maskindelarnas yta bli följden. Olja in ytorna som befriats från konserveringsmedel sparsamt Montera kraftuttagselement Balanseringsklass Rotorn är dynamiskt balanserad. På axeländar med passfjädrar kan man se typ av balansering på följande beteckning på framsidan av axeländens DE-sida: Beteckningen "H" betyder balansering med halv passfjäder Beteckningen "F" betyder balansering med hel passfjäder Bild 5-1 Balanseringstyp på NDE-sidan 52 Bruksanvisning 03/2015

53 Montering 5.2 Lyfta och positionera maskinen på användningsplatsen Dra av kraftuttagselement Förutsättningar: Kopplingen resp. kraftuttagselementen måste vara lämpligt dimensionerad för typen av drift. Balanseringsklassen motsvarar kraven. Följ kopplingstillverkarens föreskrifter. Ge akt på den riktiga balanseringstypen för kraftuttagselementet motsvarande rotorns balanseringstyp. Använd endast färdigborrade och balanserade kraftuttagselement. Kontrollera håldiametern och balanseringstillståndet före pådragningen. Rengör axeländen ordentligt. Fastsättning: Värm kraftuttagselementet före pådragningen för att vidga det. Välj temperaturdifferensen för uppvärmning motsvarande kopplingsdiameter, passning och material. Följ kopplingstillverkarens föreskrifter. Skruva endast av och på avdrivningselementet med därför avsedd apparatur. Dra på kraftuttagselementet för hand i ett drag antingen via det gängade fronthålet i axeln eller genom påskjutning. Undvik hammarslag för att inte skada lagringen. Axeländar med passfjädrar För att bibehålla balanseringskvaliteten har du följande möjligheter: När kraftuttagselementet är kortare än passfjädern vid balanseringstyp "H" då avlägsnar du den del av passfjädern som sticker ut ur axelkonturen och kraftuttagselementet eller sörjer för massautjämning. När kraftuttagselementet dras på fram till axelavsatsens vinkel tar du vid balansering av kopplingen hänsyn till den del av kopplingsspåret som inte är utfyllt av passfjädern. För alla tvåpoliga maskiner och för fyrpoliga maskiner med en frekvens 60 Hz gäller följande: Passfjädern måste ansatssvarvas när kopplingsnavet är kortare än passfjädern. Tyngdpunkten för kopplingshalvorna bör ligga inom axeländens längd. Den använda kopplingen bör vara förberedd för systembalansering. Poltalet för maskinen finns på typskylten, i beteckningen för motortypen. Bruksanvisning 03/

54 Montering 5.2 Lyfta och positionera maskinen på användningsplatsen VARNING Passfjädern kan slungas ut Passfjädrarna är bara säkrade från att ramla av under transporten. Om en maskin med två axeländar inte har något kraftuttagselement på ena axeländen, kan passfjädern slungas ut under drift. Det kan leda till död, allvarliga kroppsskador eller materialskador. Driv inte maskinen utan pådragna kraftuttagselement. Säkra passfjädern mot utslungning på den axelände som saknar kraftuttagselement och korta den med hälften vid balanseringstyp "H" Lyfta och transportera maskin För att lyfta och transportera maskinen säkert måste följande förutsättningar vara uppfyllda: Personalen måste för att styra kranar och köra gaffeltruckar äga motsvarande kvalifikationer. Använd tillåtna, oskadade och tillräckligt dimensionerade ögleförings- eller avhållaranordningar för att lyfta maskinen. Kontrollera lyftanordningarna före användningen. Maskinens vikt framgår av typskylten. Rätta dig vid lyftningen av maskinen efter uppgifterna på lyftskylten. Respektera den angivna öppningsvinkeln. Överskrid inte den ev. på lyftskylten angivna maximala accelerationen och hastigheten vid lyftningen. Lyft maskinen utan ryck. Acceleration a 3,942 m/s 2 Hastighet v 20 m/min Använd för lyftningen endast de på statorhuset fastsatta anordningarna för godshantering. VARNING Maskinen kan välta, rutscha eller falla ner vid transport i avvikande konstruktion Om du inte transporterar eller lyfter maskinen i ett för dess byggnadsform lämpligt läge, då kan maskinen välta, rutscha i lyftanordningen eller falla ner. Det kan leda till död, allvarliga kroppsskador eller materialskador. Använd för lyftningen endast de på statorhuset fastsatta anordningarna för godshantering. Använd anordningarna för godshantering lämpligt för läget på maskinen. Använd avsedda ögleförings- eller avhållaranordningar. Maskinens vikt framgår av typskylten. 54 Bruksanvisning 03/2015

55 Montering 5.2 Lyfta och positionera maskinen på användningsplatsen VARNING Maskinen kan välta, rutscha eller falla ner vid transport med ej central tyngdpunkt Om lastens tyngdpunkt inte ligger i mitten mellan anslagsställena kan maskinen välta eller glida i lyftanordningen och falla ner vid transport eller lyft. Det kan leda till död, allvarliga kroppsskador eller materialskador. Vid alla transportarbeten skall hanteringsanvisningarna på maskinen beaktas. Ta hänsyn till varierande belastning på anslagslinor eller lyftband samt lyftanordningens bärförmåga. Transportera eller lyft bara maskinen enligt tyngdpunkten. Om en lasts tyngdpunkt inte ligger i mitten mellan anslagsställena ska lyfthaken för lyftning placeras över tyngdpunkten. Märk Sätt ner maskinen i en förhöjd och säker position För att enkelt och utan fara komma till maskinens undersida sätts maskinen ner i en förhöjd och säker position. FARA Vistas under hängande last Om lyft- eller fastsättningsanordningar inte fungerar då kan maskinen falla ner. Det kan leda till död, allvarliga kroppsskador eller materialskador. Uppehåll dig inte under den upplyftade maskinen eller dess omkrets Sätta ner maskin Förutsättningar Innan maskinen sätts ner på användningsplatsen måste följande förutsättningar vara uppfyllda: Anslutningsytorna är rena. Korrosionsskyddsskiktet är avlägsnat från anslutningsytor som t.ex. på maskinfötter, fläns,... I maskinen finns inget kondensvatten. Sätta ner maskin Sätt ner maskinen långsamt och försiktigt på användningsplatsen, undvik stötar. Bruksanvisning 03/

56 Montering 5.3 Montera maskin OBSERVERA Kapslingsklassen reduceras När förslutningsskruven tas bort reduceras kapslingsklassen nominellt till IP Grov uppriktning av maskinen Förutsättning Kraftuttagselementet som t.ex. en kopplingshalva har redan dragits på. Grov uppriktning av maskinen Förskjut motorn i sidled på fundamentet för horisontell positionering av motorn. Se därvid till att axialpositionen bibehålls. 5.3 Montera maskin Säkerhetsanvisningar för monteringen VARNING Fara på grund av olämpligt fästmaterial Om skruvar med fel hållfasthetsklass har valts eller dragits åt med fel åtdragningsmoment, då kan de brytas av eller lossna. Maskinen rör på sig, lagren kan bli skadade. Rotorn kan slå sönder maskinhuset, maskindelar kan slungas ut. Det kan leda till död, allvarliga kroppsskador eller materialskador. Respektera de krävda hållfasthetsklasserna för skruvförbindelser. Dra åt skruvförbindelser med de angivna åtdragningsmomenten. VARNING Spänningar i fästdelarna När maskinen inte är riktigt uppriktad då leder det till spänningar i befästningskomponenterna. Skruvar kan lossna eller brytas av, maskinen flyttar på sig, maskindelar kan slungas ut. Det kan leda till död, allvarliga kroppsskador eller materialskador. Rikta upp maskinen noggrant mot arbetsmaskinen. 56 Bruksanvisning 03/2015

57 Montering 5.3 Montera maskin OBSERVERA Skador på tillbyggnadsdelarna Tillbyggnadsdelar som t.ex. temperatursensorer eller varvtalsgivare är monterade på maskinen och kan brytas av eller förstöras genom felaktig behandling. Till följd därav kan felfunktioner uppträda på maskinen ända till totalförstörelse. Använd vid behov lämpliga stegar när du utför monteringsarbeten på maskinen. Trampa inte på ledningar eller påbyggnadsdelar vid monteringen. Använd inte påbyggnadsdelar att stiga på Välja fästskruvar Använd för säker fastsättning av maskinen och för överförande av krafterna på grund av vridmomentet fästskruvar med minst hållfasthetsklass 8.8 enligt ISO om inte annat föreskrivs. Ta hänsyn till maximalt uppträdande krafter i störningsfall vid urval av skruvar och fundament, t. ex. vid kortslutning eller nätomkopplingar i fasopposition. Se även Åtdragningsmoment för skruvanslutningar (Sida 143) Förutsättningar för lugn, vibrationsfri gång Förutsättningar för lugn, skakningsfri gång: Stabil utformning av fundament Exakt uppriktning av maskinen Korrekt balansering av de komponenter som dras över axeländan Hållande av svängningshastigheterna enligt ISO Rikta upp och sätta fast maskin med arbetsmaskin (IM B3 / IM B35) 1. Respektera eventuella föreskrifter för uppriktningen av arbetsmaskinen och från kopplingstillverkaren. 2. Rikta upp maskiner med kopplingskraftuttag så till arbetsmaskinen att axlarnas mittlinje i driftsvarmt tillstånd löper utan parallell- eller vinkelförskjutning. På så sätt verkar inga ytterligare krafter på lagringarna under drift. I händelse av en olika termisk tillväxt av motor och driven maskin kopplar du i kallt tillstånd med en motsvarande uppriktningsförskjutning. Den uppriktningsförskjutning som ska ställas in i kallt tillstånd måste fastställas och angivas av de systemansvariga. Bruksanvisning 03/

58 Montering 5.3 Montera maskin 3. För den vertikala positioneringen (x 0) lägger du tunna plåtar på en stor yta under maskinfötterna. Antalet plåtbitar ska därvid vara så lågt som möjligt, använd så få staplade plåtbitar som möjligt. Därmed undviks också spänning i maskinerna. Använd de förefintliga gängorna för bräckskruvar för att lyfta maskinen något. I synnerhet vid höga motorvarvtal eller vid användning av stela kopplingar påverkar axlarnas balanseringstillstånd (fullkil- eller halvkilbalansering) och uppriktningsfel framför allt lagrets livslängd. 4. Ge vid positioneringen akt på likformigt löpande axialspalt (y 0) vid kopplingen. 5. Sätt fast maskinen på fundamentet. Valet av fastsättningselement är beroende av fundamentet och föreståndaren för anläggningen bär ansvaret för detta. 1 Lägga under plåtar för att rikta upp motorn 2 Lasseruppriktning Bild 5-2 Principbild: Uppriktning av maskinen till arbetsmaskinen Tabell 5-2 Tillåtna avvikelser vid uppriktningen av maskinen med elastisk koppling Max. varvtal n max Max. parallellförskjutning x Max. vinkelförskjutning y n max 1500 min -1 x max = 0,08 mm y max = 0,08 mm / 100 mm D 1500 min -1 < n max 3600 min -1 x max = 0,05 mm y max = 0,05 mm / 100 mm D 58 Bruksanvisning 03/2015

59 Montering 5.3 Montera maskin Märk Maskintillväxt Ta vid uppriktningen hänsyn till maskinens tillväxt genom uppvärmning Upprikta och sätta fast maskin med arbetsmaskin (IM B5) Standardflänsen är utförd med en centrering. Ansvaret för passningsvalet för motflänsen på arbetsmaskinen bärs av systemtillverkaren eller föreståndaren för anläggningen. Märk Om maskinen inte har någon standardfläns då riktar du upp maskinen passande till arbetsmaskinen. Tillvägagångssätt Maskinaxeln måste vara vågrät vid lyftningen, flänsen parallellt uppriktad till motflänsen, så att fastklämning och spänningar undviks. Skador på centreringen blir annars följden. 1. Fetta in centrerflänsen med monteringspasta för att underlätta förloppet. 2. Skruva i tre uppstående bulter i arbetsmaskinens flänsgänga fördelade med ca. 120 runt omkretsen. De uppstående bultarna tjänar till positioneringshjälp. 3. Positionera maskinen till arbetsmaskinen så att axlarna överensstämmer och precis så att maskinen inte ligger mot. Sätt ner maskinen långsamt annars kan skador på centreringen bli följden. 4. Vrid vid behov maskinen till den riktiga positionen så att flänshålen ligger mitt över gänghålen. 5. Sätt ner maskinen fullständigt på motflänsen så att den ligger mot komplett. 6. Fixera maskinen med flänsfastsättningsskruvar och byt ut de uppstående bultarna sist. Se även Åtdragningsmoment för skruvanslutningar (Sida 143) Bruksanvisning 03/

60 Montering 5.3 Montera maskin Rikta upp och sätta fast maskin med arbetsmaskin (IM V1, IM V10) Standardflänsen är utförd med en centrering. Ansvaret för passningsvalet för motflänsen på arbetsmaskinen bärs av systemtillverkaren eller föreståndaren för anläggningen. Märk Om maskinen inte har någon standardfläns då riktar du upp maskinen passande till arbetsmaskinen. Tillvägagångssätt Maskinaxeln måste vara lodrät vid lyftningen, flänsen parallellt uppriktad till motflänsen, så att fastklämning och spänningar undviks. Skador på centreringen blir annars följden. 1. Fetta in centrerflänsen med monteringspasta för att underlätta förloppet. 2. Skruva in två uppstående bulter i arbetsmaskinens flänsgänga på mittemot liggande sidor. De uppstående bultarna tjänar till positioneringshjälp. 3. Sätt ner maskinen långsamt över arbetsmaskinen i centreringen så att den precis inte ligger mot. Vid för snabb nersättning kan skador på centreringen bli följden. 4. Vrid vid behov maskinen till den riktiga positionen så att flänshålen ligger mitt över gänghålen. 5. Sätt ner maskinen fullständigt på motflänsen så att den ligger mot komplett och avlägsna de uppstående bulterna. 6. Fixera maskinen med flänsfastsättningsskruvar. Se även Åtdragningsmoment för skruvanslutningar (Sida 143) Riktningsprecision Koaxialiteten hos den elektriska maskinens och arbetsmaskinens axlar får inte överskrida diametern 0,05 mm Axial- och radialkrafter De tillåtna värdena för axial- och radialkrafter fås efter förfrågning hos Siemens servicecenter (Sida 141) eller hämtas från katalogen för maskinen. 60 Bruksanvisning 03/2015

61 Montering 5.3 Montera maskin OBSERVERA Lagerskador eller axelskador Stora kraftuttagsmassor och dessas tyngdpunkter utanför axeländarna kan leda till resonansdrift. Lagerskador och axelskador kan bli följden. Respektera de tillåtna belastningarna för krafterna på axeländen enligt katalogdata eller projekteringsdata. Bruksanvisning 03/

62 Montering 5.3 Montera maskin 62 Bruksanvisning 03/2015

63 Elektrisk anslutning 6 Följ vid alla arbeten på maskinen de allmänna säkerhetsanvisningarna (Sida 15) och kraven i EN för en säker drift av elektriska anläggningar. Märk Service Center För hjälp vid elektrisk anslutning av maskinen, kontakta Service Center (Sida 141). 6.1 Säkerhetsanvisningar för den elektriska anslutningen VARNING Anslutningsdelarna kan lossna Om du använder fastsättningselement av felaktigt material eller sätter fast det med felaktigt åtdragningmoment då kan strömövergången hindras eller anslutningsdelar kan lossna. Fastsättningselement kan vrida sig och därigenom kan de minsta luftavstånden underskridas. Gnistbildning kan uppstå, i explosionsfarlig atmosfär kan explosioner uppstå. Död, allvarliga kroppsskador och materialskador på maskinen som kan leda till avbrott, samt följdskador på anläggningen på grund av maskinavbrottet, kan bli följden. Dra åt skruvförbindelser med de angivna åtdragningsmomenten. Respektera de ev. krävda materialen för fastsättningselement. Kontrollera förbindningsställen vid inspektioner. Se även Åtdragningsmoment för skruvanslutningar (Sida 143) 6.2 Uttagslåda Beroende på utförande kan olika uttagslådor vara monterade på maskinen. Beroende på uttagslådan är olika kabelinföringaar och möjligheter för kabelanslutningen möjliga. Den på maskinen monterade uttagslådan kan du identifiera med bilderna i de följande kapitlen. Uttagslåda 1XB1621 (Sida 64) Uttagslåda 1XB1631 (Sida 64) Uttagslåda 1XB1634 (Sida 65) Bruksanvisning 03/

64 Elektrisk anslutning 6.2 Uttagslåda Uttagslåda 1XB1621 Bild 6-1 Uttagslåda 1XB1621 Anslutningsledningarna förs in via kabelskruvkopplingar med gängade hål 2 x M80 x 2 und 2 x M25 x 1,5 i uttagslådan 1XB1621. Kabelskruvkopplingarna ingår inte i standardleveransen. Utförandet med lökringspackning finns som option. Mer information finns här: För in kabeln i plintlådan 1XB16... med kabelförskruvning (Sida 70) För in kabeln i plintlådan 1XB... med lökringstätning (Sida 71) Ansluta kabel med kabelskor (Sida 73) Uttagslåda 1XB1631 Bild 6-2 Uttagslåda 1XB Bruksanvisning 03/2015

65 Elektrisk anslutning 6.2 Uttagslåda Anslutningsledningarna förs in via kabelskruvkopplingar med gängade hål 4 x M80 x 2 und 2 x M25 x 1,5 i uttagslådan 1XB1631. Kabelskruvkopplingarna ingår inte i standardleveransen. Utförandet med lökringspackning finns som option. Mer information finns här: För in kabeln i plintlådan 1XB16... med kabelförskruvning (Sida 70) För in kabeln i plintlådan 1XB... med lökringstätning (Sida 71) Ansluta kabel med kabelskor (Sida 73) Uttagslåda 1XB1634 Bild 6-3 Uttagslåda 1XB1634 Anslutningsledningarna förs in via kabelskruvkopplingar med gängade hål 4 x M80 x 2 und 2 x M25 x 1,5 i uttagslådan 1XB1634. Kabelskruvkopplingarna ingår inte i standardleveransen. Utförandet med lökringspackning finns som option. Mer information finns här: För in kabeln i plintlådan 1XB16... med kabelförskruvning (Sida 70) För in kabeln i plintlådan 1XB... med lökringstätning (Sida 71) Ansluta kabel med kabelskor (Sida 73) Anslutning utan kabelsko (Sida 74) Bruksanvisning 03/

66 Elektrisk anslutning 6.3 Förberedelse 6.3 Förberedelse Kontrollera lindningens koppling Vid öppet lindningsutförande, alltså när lindningsbörjan och -slut (se kapitel "Klämmornas beteckningar" (Sida 66)) förs direkt in i uttagslådan då är kopplingen realiserad med hjälp av kopplingsbryggor i uttagslådan. Kopplingsbryggor för den öppna kopplingen får inte avlägsnas vid lindningskontrollen, följa kretsbilden för detta. Kontrollera om kopplingen (stjärna eller triangel) stämmer överens med uppgiften på typskylten. Säkerställ att anslutningsvärdena överensstämmer med uppgifterna på typskylten Klämmornas beteckningar För klämmornas beteckningar gäller följande definitioner enligt IEC/EN för trefasmaskiner: Tabell 6-1 Märkning av klämmor i exempel 1U1-1 1 U 1-1 Beteckning x Kännetecknande siffra för tillordning av poler vid polomkopplingsbara maskiner, såvida tillämpligt. En lägre siffra motsvarar ett lägre varvtal. Specialfall för uppdelad lindning. x Fasbeteckning U, V, W x Kännetecknande siffra för lindningens början (1) eller lingningsända (2) resp. vid mer än en anslutning per lindning x Tillsatssiffra, om en parallell matarledning för nätet är nödvändig för flera klämmor med annars samma märkning Välja kabel Ta vid val av anslutningsledningar hänsyn till följande kriterier: Märkströmstyrka Märkspänning Eventuellt servicefaktor Anläggningsberoende villkor som t.ex. omgivningstemperatur, typ av kabeldragning, kabelarea bestämt genom erforderliga kabellängder osv. Krav enligt IEC/EN Krav enligt IEC/EN Projekteringsanvisningar 66 Bruksanvisning 03/2015

67 Elektrisk anslutning 6.3 Förberedelse Ansluta jordledare Maskinens jordningsledararea måste stämma överens med uppställningsbestämmelserna t.ex. enligt IEC / EN Tabell 6-2 Bestämning av jordningsledararea Ytterledararea S [mm²] Jordningsledararea [mm²] S > 35 S/2 Det finns en sexkantsskruv med fjäderring och underläggsbricka på det markerade anslutningsstället för jordledaren på statorhuset. Du kan ansluta jordledaren på följande sätt: Med flertrådiga ledningar med kabelskor Med flatband med motsvarande utformad ledningsände Alternativt kan du ansluta jordledaren utan kabelskor via en klämplatta på det markerade anslutningsstället. Ansluta jordledare Säkerställ att anslutningsytan är kontaktblank och skyddad med lämpligt rostskyddsmedel, t ex. syrefritt vaselin. Placera fjäderring och underläggsbricka under skruvhuvudet. Kontrollera att den maximalt tilllåtna klämtjockleken på 10 mm för kabelskon resp. flatbandet inte överskrids. Fäst klämskruven enligt följande tabell. Skruvdjup och åtdragningsmoment varierar vid användning av kabelskor eller jordningsklämmor. Vid användning av kabelskor Vid användning av jordningsklämmor Skruv Skruvdjup Åtdragningsmoment M8 > 8 mm 20 Nm M12 x 25 > 16 mm 38 Nm M16 x 35 > 20 mm 92 Nm M6 > 9 mm 8 Nm M8 > 12 mm 20 Nm M10 > 15 mm 40 Nm M12 > 18 mm 70 Nm M16 > 20 mm 170 Nm Använd de betecknade anslutningsklämmorna för jordledaren i uttagslådorna. Se även Drift på omformare (Sida 81) Bruksanvisning 03/

68 Elektrisk anslutning 6.3 Förberedelse Anslut metallskärmen i uttagslådan Om du har metallarmerade ledningar som förs in i plintlådan eller hjälpplintlådan då ansluter du metallskärmen på följande sätt: Flera jordningsställen är tillåtet. I plintlådan med inre jordningsdel ansluter du metallskärmen till den inre jordningedelen. I plintlådan utan inre jordningsdel ansluter du metallskärmen till en av de grön-gula jordningsklämmorna Högfrekvensjordning vid omformardrift Vid omformardrift utgår högfrekventa växelströmmar från omformaren. För att upprätta en högfrekvenstekniskt optimal förbindelse mellan mororuttagslådan och motorhuset kan du använda fintrådiga, flätade kopparflatband med en låg impedans och ett brett frekvensområde. Anslut högfrekvensjordningen med flatbandsledningar. Alternativt kan du ansluta högfrekvensjordningen med kabelskor. 1 Sexkantsskruv 5 Sexkantsmutter 2 Fjäderring 6 Högfrekvent jordledare 3 Klämplåt 7 Kabelsko 4 Jordledare Ytterligare informationer om detta finns i kapitlet "Drift med omformare (Sida 81)" Anslutning utan uttagslåda När maskinen beställdes med utdragna ledningar dvs. utan uttagslåda, då måste en sakkunnig anslutning göras i en extern uttagslåda. 68 Bruksanvisning 03/2015

69 Elektrisk anslutning 6.4 Anslutning Säkerställ att den externa uttagslådan är konstruerad i enlighet med uppgifterna på typskylten och lämplig för respektive användning. VARNING Störningar genom ej sakkunnig teknisk konstruktion Om de tekniska uppgifterna t. ex. kapslingsklass, minsta luftavstånd eller krypsträckor inte respekteras vid anslutningen, då kan det leda till störningar. Dessa störningar kan indirekt eller direkt ha dödsfall, svåra personskador eller materialskador till följd. Beakta uppgifterna på typskylten. Om maskinen beställts med dragna ledningar iakttas de i detta fall gällande villkor för zon 2. Det förutsätts att beställaren, monteraren och användaren av anläggningen känner till dessa villkor och följer dem Rotationsriktning Om maskinen har en axelända eller två axeländor med olika diametrar, då ska rotationsriktningen med blicken mot frontsidan på den enda eller den tjockare axeländen definieras på följande sätt: Om nätförsörjningsledninarna anslutes med fasordningen L1, L2, L3 till U, V, W blir rotationsriktningen medurs. Om du byter två anslutningar t.ex. L1, L2, L3 till W, V, U då blir rotationen moturs. Märk Maskiner som bara får drivas i en bestämd rotationsriktning har märkts med en rotationsriktingspil och klämbeteckningar med resp. fasordning på typskylten. OBSERVERA Felaktig rotationsriktning Om maskinen drivs på annat sätt än det avtalade resp. i felaktig rotationsriktning, kyls den inte tillräckligt. Maskinskada kan bli följden. Ge akt på uppgifterna om rotationsriktning på märkplåten. 6.4 Anslutning Generellt gäller följande för den elektriska anslutningen: Före arbetets början ska en säker skyddsledning installeras. Vid kabelinföring i uttagslådan kan anslutningsledningarna tätas och fixeras. Bruksanvisning 03/

70 Elektrisk anslutning 6.4 Anslutning Lägg anslutningsledningarna och särskilt skyddsledaren fritt i uttagslådan och så att ledningarnas isolering inte skavs av. Anslutningen måste göras så att en varaktig, säker elektrisk förbindelse kan upprätthållas. Undvik utstående trådändar. Dra och fäst externt tillförda hjälpledningar åtskilda från huvudledningen. Härtill finns ev. element med buntningsband. Tabell 6-3 Anslutningsteknik (med kabelsko / anslutning utan kabelsko ) Uttagslåda GT640 1XB1621 1XB1631 1XB1634 1XB9600 Anslutning Med kabelsko (Sida 73) Utan kabelsko (Sida 74) Anslutning utan kabelsko inte möjlig För in kabeln i plintlådan 1XB16... med kabelförskruvning Anslutningsledningarna förs in i uttagslådan genom en utbytbar kabelinföringsplatta resp. kabelinföringsstuts. Kabelinföringsplattan är standardmässigt borrad. Kabelskruvkopplingarna ingår inte i standardleveransen. Vid explosionssäkert utförande är kabelinföringsplattan standardmässigt ej borrad. På så sätt kan antalet och storleken på hålen anpassas till användningsvillkoren. Kabelinföringen kan vridas 180. Tabell 6-4 Utföranden kabelinföringsplatta Uttagslåda Standard Explosionssäkert utförande 1XB1621 1XB1631 1XB1634 Kabelinföringsplatta borrad med 2 x M80 x x M25 x 1,5 Kabelinföringsplatta borrad med 4 x M80 x x M25 x 1,5 1XB9600 Endast lökring - Ej borrad Ej borrad Föra in kabel i uttagslådan 1. Skruva av kabelinföringsplattan. 2. Borra ev. så många hål eller gängor som behövs i rätt storlek i kabelinföringsplattan. Ge akt på att kabelinföringsplatten är monterbar efter borrningen och uppvisar tillräcklig styvnad. 3. Montera de nödvändiga kabelskruvkopplingarna. 4. För kablarna genom kabelskruvkopplingarna. 70 Bruksanvisning 03/2015

71 Elektrisk anslutning 6.4 Anslutning 5. Montera kabelinföringsplattan med de monterade kablarna på uttagslådan. 6. Anslut kabeländarna till klämmorna i enlighet med kretsbilden. Kretsbilden finns i locket till uttagslådan. Mer informationer härtill finns i kapitlet "Ansluta kabel..." För in kabeln i plintlådan 1XB... med lökringstätning Följande uttagslådor kan vara utrustade med en lökringspackning: Tabell 6-5 Uttagslådor med lökringspackning Uttagslåda 1XB9600 1XB1621, 1XB1631, 1XB1634 Lökringspackning Standardutförande Option Anslutningsledningen tätas på införingsstället med en packningsinsats som kan skäras till och sedan fixeras med en dragavlastningsanordning. Föra in och ansluta kabel i uttagslådan Uttagslådan är öppnad, kabel avskuren till den riktiga längden och avskalad. Ge akt på att kabelanslutningen förblir fri från påverkan av yttre krafter. Bild 6-4 Dragavlastning och packning 1. Skruva av dragavlastningsöverdelen 3 och lossa fästskruvarna för dragavlastningsunderdelen 2. Dragavlastningsanordningen kan antingen anordnas i uttagslådor eller utvändigt. Flytta ev. dragavlastningsanordningen 2. Skär till tätningsinsatsen 1 på så sätt att dess öppning är 1 till 3 mm mindre än ledningsdiametern. 3. Dra packningsinsatsen över kabeländen. 4. Förbered kabeländen allt efter kabelsort och användning t.ex. med kabelsko. Bruksanvisning 03/

72 Elektrisk anslutning 6.4 Anslutning 5. Anslut kabeländarna till klämmorna i enlighet med kretsbilden. Kretsbilden finns i locket till uttagslådan. Mer informationer härtill finns i kapitlet "Ansluta kabel..." 6. Anpassa ledningsdiametern ev. med lindning av lämpligt tätningsband i området runt packningsinsatsen. Skjut packningsinsatsen på den förberedda lindningen. 7. Lägg in ledningen med påsatt packningsinsats i studsöppningarna. Skruva ihop dragavlastningsklämman när ledningen ligger mitt i studsöppningen. 8. Fäst dragavlastningsklämman. 9. Dra åt klämskruvarna för dragavlastningsklämman så att erforderlig klämverkan uppstår och så att ledningsisolationen inte skadas. Vi rekommenderar ett vridmoment på 5 Nm. 10.Efterdra klämskruvarna efter 24 timmar. VARNING Klämskruvar för dragavlastningsklämma Om klämskruvarna för dragavlastningsklämman dras åt för hårt kan isoleringen skadas. Ett spänningsöverslag kan bli följden. Det kan leda till död, allvarliga kroppsskador eller materialskador. Dra åt klämskruvarna för dragavlastningsklämman med det angivna vridmomentet Certifierade ledningsinföringar och förslutningsproppar Använd endast förslutningsproppar, kabel- och ledningsinföringar som är certifierade och märkta för bruk i respektive område med explosionsrisk (zonen) Lägga kabel Dra kablarna enligt IEC / EN För fast lagda ledningar används EMC- och Ex-certifierade kabelskruvkopplingar med dragavlastning. Kabelförskruvningarna skruvar du in i de gängade hålen på införingsplattan som kan skruvas av. Kabelförskruvningarna ingår inte i leveransen. Kontrollera och iakttag de i intyget för dessa skruvkopplingar fastlagda villkoren för installation och drift och kontrollera efterlevnaden. För ledningar som inte är fast lagda använder du ledningsinföringar med dragavlastning som är skyddade mot vridning. Använd skärmade ledningar, vars skärm är ledande förbundna via EMCkabelförskruvningarna över stor yta med uttagslådan till maskinen. Ordna de friliggande anslutningsledningarna i uttagslådan på så sätt att skyddsledaren läggs med väl tilltagen längd och så att ledningskablarnas isolation inte kan skadas. 72 Bruksanvisning 03/2015

73 Elektrisk anslutning 6.4 Anslutning När anslutningsskenor av aluminium är inmonterade, då lägger du en underläggsbricka av stål mellan kabelsko och anslutningsskena. Därmed förhindras kontaktkorrosion. Förslut oanvända gängor och hål på ett korrekt sätt enligt kraven för IP-kapslingsklassen. IP-kapslingsklassen står på typskylten. Byt ut oanvända kabelskruvkopplingar mot förslutningsskruvar med intyg Ansluta kabel med kabelskor 1. Välj kabelskor som motsvarar den nödvändiga ledararean och fästskruvarnas resp. bultarnas storlek. Informationer till den maximala ledararean för respektive standardutförande av uttagslåda finns i katalogen. Sned anordning av matarledningarna är bara tillåten om erforderliga minsta luftavstånd kan garanteras. 2. Avisolera ledarändarna så att den kvarvarande isoleringen nästan räcker till kabelskon 1. Anslut endast en ledare per kabelsko. 3. Sätt fast kabelskon fackmässigt på ledaränden, t. ex. genom klämning. Bild 6-5 Anslutning med kabelsko och fästskruv (principbild) 4. Isolera ev. kabelskohylsorna för att upprätthålla det minsta luftavståndet samt krypsträckan. 5. Sätt kabelskon på klämstödet. Beakta därvid placeringen av den ev. befintliga kopplingsbygeln. Vid uttagslåda 1XB7740 och 1XB7750 sätter du kabelskon på strömskenan. 6. Dra åt fästelementet 2 med det motsvarande åtdragningsmomentet: Fästelement Fästmutter M12 Fästskruvar M16 Fästmuttrar M12 Åtdragningsmoment 20 Nm 40 Nm 20 Nm Bruksanvisning 03/

74 Elektrisk anslutning 6.4 Anslutning VARNING Explosionsfara vid användning av kabelskor utan sidostyrning Vid ledarareor under 70 mm 2 kan kabelskor utan sidostyrning vridas. De minsta luftavstånden kan underskridas, det kan leda till explosion. Det kan leda till död, allvarliga kroppsskador eller materialskador. Använd vid ledarareor under 70 mm 2 endast kabelskor med sidostyrning. Respektera de minsta luftavstånden (Sida 77) Anslutning utan kabelsko Skarvklämmor kan byggas in vid beställning. De är lämpliga för anslutning av fintrådiga eller flertrådiga ledare utan användning av bussningar för ledningsslut. Om du vill använda bussningar för ledarslutet då fäster du dessa före anslutningen med en korrekt, strömbärarande presskoppling på ledaränden. OBSERVERA Övervärme hos ledarändarna Om ledaränden inte är riktigt omsluten av ledarändhylsan och ihopklämd med denna då kan det leda till för hög uppvärmning. Använd endast en ledarände per ledarändhylsa. Sätt fast ledarändhylsan korrekt. Anslut endast en ledarände per klämma. Tillvägagångssätt Ge vid anslutningen akt på att de minsta luftavstånden på 10 mm samt krypsträckan på 20 mm respekteras. 1. Öppna uttagslådan och skär av kabeln till den riktiga längden. 2. Förbered kabeländen allt efter kabelsort och användningsändamål. Ge akt på att kabelanslutningen förblir fri från påverkan av yttre krafter. 3. Avisolera ledningens ändar så att den kvarvarande isoleringen nästan räcker fram till skarvklämman. 74 Bruksanvisning 03/2015

75 Elektrisk anslutning 6.4 Anslutning 4. Se till att ordna skarvklämmorna efter ledarstorlek 3, 4. Lägg in kabeln i skarvklämmorna. Dra åt klämmuttrarna 5 med ett åtdragningsmoment på 8 Nm. 5. Om klämskruven 2 lossats, dras den åt igen med ett vridmoment på 40 Nm. På uttagslådan GT640 görs fastsättningen av klämkroppen 1 med en klämmutter M12 på den gängade bulten till klämstödet med ett vridmoment på 20 Nm. Bild 6-6 Anslutning med skarvklämmor (principbild) Skarvklämmor kan byggas in vid beställning. De är lämpliga för anslutning av fintrådiga och flertrådiga ledare utan användning av bussningar för ledningsslut. Om du vill använda bussningar för ledarslutet då fäster du dessa före anslutningen med en korrekt, strömbärarande presskoppling på ledaränden. VARNING Explosionsrisk genom för hög uppvärmning av ledarändorna Om ledaränden inte är riktigt omsluten av ledarändhylsan och ihopklämd med denna då kan det leda till för hög uppvärmning. Maskinens temperaturklass kan då överskridas. Det kan leda till antändning av en tändningsriskabel blandning. Det kan leda till död, allvarliga kroppsskador eller materialskador. Använd endast en ledarände per ledarändhylsa. Sätt fast ledarändhylsan korrekt. Anslut endast en ledarände per klämma. Bruksanvisning 03/

76 Elektrisk anslutning 6.4 Anslutning Användning av aluminiumledare Om du använder aluminiumledare då måste dessutom följande iakttagas: Använd lämpliga kabelskor för anslutning av aluminiumledare. Avlägsna med borstning eller filning oxidskiktet på ledarens kontaktställen och/eller på motstycket omedelbart innan aluminiumledaren läggs i. Därefter ska kontaktställena genast fettas in med neutralt vaselin för att förhindra en ny oxidering. OBSERVERA Kontakttryckavhängigt flytande av aluminium Beroende på kontakttrycket flyter aluminium efter monteringen. På så sätt kan förbindelsen med klämmuttrarna lossa. Övergångsmotståndet ökar och strömövergången hindras; till följd därav kan uttagslådan och omgivningen brinna. Följden kan vara materialskador på maskinen som kan leda till avbrott, samt följdskador på anläggningen på grund av maskinavbrottet. Dra åter åt klämmuttrarna efter ca. 24 timmar och återigen efter ca. fyra veckor. Ge akt på att klämmorna är spänningsfritt kopplade Användning av entrådig kabel VARNING Höga temperaturer genom inducerade virvelströmmar Vid starka strömmar och om flera entrådiga kablar används i stället för flertrådig kabel kan höga temperaturer uppstå genom inducerade virvelströmmar i området runt kabelinföringarna. Det kan leda till en kortslutning och en explosion. Det kan leda till död, allvarliga kroppsskador eller materialskador. Därför måste det efter idrifttagningen säkerställas att de anslutna nätledningarnas temperaturgränser in överskrids under drift. Genom att förändra införingsförhållanden resp. förändra kabelinföringsplattorna enligt överenskommelse med tillverkaren, kan denna temperatureffekt minskas. Använd en kabelinföringsplatta av ickejärnmetall Intern potentialutjämning Fästskruvarna till uttagslådan tjänar som skyddsledarförbindelse mellan jordningsklämman i uttagslådhuset och maskinhuset. Fästskruvarna för locket tjänar som potentialutjämning mellan uttagslådlocket och uttagslådhuset. En särskild, yttre jordledning är bara installerad om t.ex. packningar är monterade utan ytterligare stöd. 76 Bruksanvisning 03/2015

77 Elektrisk anslutning 6.4 Anslutning Se till att alla åtgärder för potentialutjämning förblir verksamma under monteringsarbete Steglös anliggningsyta för packningen i uttagslådans lock (inte vid GT640) Packningsytan för uttagslådans lock bildas av uttagslådhuset och kabelinföringselementet. Ge därför akt på en korrekt uppriktning för att garantera tätningen och därmed skyddsklassen. Rikta upp kabelinföringsstutsen resp. kabelinföringsplattan så mot uttagslådhuset att tätningsytan mellan uttagslådan och locket till uttagslådan bildar ett plan. I tätningsområdet får inga avsatser finnas Minsta luftavstånd Kontrollera efter sakkunnig montering om de minsta luftavstånden mellan ej isolerade delar respekteras. Ge därvid akt på utstående trådändar. Tabell 6-6 Minsta luftavstånd beroende av effektivvärdet för växelspänningen U eff Effektivt värde för växelspänningen U eff 500 V 630 V 800 V 1000 V 1250 V Minsta luftavstånd 8 mm 10 mm 12 mm 14 mm 18 mm Värdena gäller för en uppställningshöjd upp till 2000 m. Vid fastställandet av de erforderliga minsta luftavstånden får spänningsvärdet i tabellen ökas med faktorn 1,1 så att det tas hänsyn till märkspänningsområdet vid allmän användning Avsluta anslutningsarbeten 1. Kontrollera innan varje uttagslåda stängs att: de elektriska anslutningarna i uttagslådan är installerade och åtdragna med korrekt vridmoment enligt anvisning i föregående avsnitt. att maskinen är ansluten enligt föreskriven rotationsriktning. Uttagslådans inre är rent och fritt från ledningsrester, smuts och främmande föremål. alla tätningar och tätningsytor på uttagslådan är oskadade och i korrekt skick, Ej använda införingar är stängda med iklistrade metalliska och certifierade förslutningselement. Det ska krävas verktyg för att kunna lossa förslutningselementen. Anslutningsledningarna ligger fritt och isoleringen inte kan skadas under drift. 2. Stäng uttagslådan med fästskruvarna för locket, se Kapitel Åtdragningsmoment för skruvanslutningar (Sida 143). Bruksanvisning 03/

78 Elektrisk anslutning 6.5 Ansluta hjälpströmkretsar 6.5 Ansluta hjälpströmkretsar Välja kabel Ta vid val av anslutningsledningar för hjälpströmkretsarna hänsyn till följande kriterier: Märkströmstyrka Märkspänning Anläggningsberoende villkor som t.ex. omgivningstemperatur, typ av kabeldragning, kabelarea bestämt genom erforderliga kabellängder osv. Krav enligt IEC/EN Krav enligt IEC/EN Använd endast förslutningsproppar, kabel- och ledningsinföringar som är certifierade och märkta för bruk i respektive område med explosionsrisk (zonen) Föra in och dra kabel i hjälputtagslådan De nödvändiga uppgifterna för anslutningen av hjälpströmkretsarna finns på kopplingsschemat på insidan av locket till respektive hjälputtagslåda resp. uttagslåda. Det finns ev. en klämlist inbyggd i huvuduttagslådan för anslutning av hjälpströmkretsar. Den erforderliga längd som ska avskalas på ledningarna för hjälpklämmor ligger, beroende på klämmans typ, i området från 6 till 9 mm. Vid rätt längd räcker ledningen ända in i klämman och ledningsisolering når samtidigt fram till klämmans kontaktdel. Anpassa kabelskruvkopplingar För införseln av anslutningsledningarna finns en påskruvad platta över ett rektangulärt snitt i uttagslådhuset. Normalt levereras plattan med gängade hål och kabelskruvkopplingar. 1. Öppna hjälputtagslådan och skruva av kabelinföringsplattan. Beroende på utförandet av uttagslådan befinner sig kabelinföringsplattan under en stålplåtsskärm. 2. Vid ej borrat utförande borrar du ev. så många hål eller gängor som behövs i rätt storlek för kabelskruvkopplingen i kabelinföringsplattan. 3. Markera kablarna om erforderligt för en senare tillordning. 4. Dra kablarna genom kabelskruvkopplingarna och kabelinföringsplattan och anslut kablarna. 5. Montera kabelinföringsplattan. 6. Säkerställ att tätningen vid iskruvningsstutsen för kabelskruvkopplingarna är garanterad motsvarande kapslingsklassen. 78 Bruksanvisning 03/2015

79 Elektrisk anslutning 6.5 Ansluta hjälpströmkretsar Se även Åtdragningsmoment för skruvanslutningar (Sida 143) Reservdelar (Sida 123) Anslut metallskärmen i uttagslådan Om du har metallarmerade ledningar som förs in i plintlådan eller hjälpplintlådan då ansluter du metallskärmen på följande sätt: Flera jordningsställen är tillåtet. I plintlådan med inre jordningsdel ansluter du metallskärmen till den inre jordningedelen. I plintlådan utan inre jordningsdel ansluter du metallskärmen till en av de grön-gula jordningsklämmorna Egensäker strömkrets för givare eller sensorer Beakta normen IEC / EN vid val och läggning av anslutningsledningarna OBSERVERA Egensäker strömkrets för givare eller sensorer Om blå anslutningsklämmor för sensorer eller givare är installerade, då måste du ansluta dessa till godkända egensäkra strömkretsar. Följden kan annars bli materialskador. Beakta också tilläggskraven i IEC/EN för egensäker drivutrustning samt för tillhörande anslutningsledningar. OBSERVERA Anslutning av temperatursensor Anslutning av temperatursensorn får endast göras till egensäker strömkrets med godkänd utvärderingsapparatur. De enligt EG-typkontrollintyg maximalt tillåtna ingångsströmmarna och ingångseffekterna får inte överskridas. Följden kan annars bli materialskador. Om avskärmade, egensäkra temperatursensorer är installerade, ska dessa anslutas via de blå anslutningsklämmorna. Ledningsskärmen är jordad precis en gång, en mutipeljordning är inte tillåten Ansluta temperaturövervakning till statorlindningen För övervakning av statorlindningen mot termisk överbelastning finns motståndstermometrar inbyggda i statorlindningen. Bruksanvisning 03/

80 Elektrisk anslutning 6.5 Ansluta hjälpströmkretsar Anslutningsledningarna till temperaturgivarna är införda i huvud- eller hjälputtagslådan. Klämmornas koppling och beläggning finns i respektive hjälputtagslådas kopplingsschema. VARNING Fara genom elektriska stötar Temperaturgivarnas isolering för lindningsövervakningen är utförd enligt kraven för basisolering mot lindningen. Temperaturgivarnas anslutningar är beröringssäkra i uttagslådan och har ingen säker frånskiljning. I händelse av fel kan därför vid mätgivarledningen farlig spänning ligga på som vid beröring kan leda till dödsfall, till svåra kroppsskador och till materialskador. Vidtag vid anslutningen av temperaturgivarna till en extern temperaturövervakning vid behov ytterligare åtgärder för att respektera kraven mot "Fara genom elektriska stötar", se IEC resp. IEC Avslutande åtgärder 1. Kontrollera innan hjälputtagslådan stängs följande: Ledningarna är anslutna enligt kopplingsschemat. Ledningarna ligger fritt och isoleringen inte kan skadas. Uttagslådans inre är rent och fritt från ledningsrester, smuts och främmande föremål. kabelförskruvningens detaljer är åtdragna samt att de är lämpliga och monterade enligt föreskrifterna utifrån skyddstyp, typ av ledningsdraging, tillåten ledningsdiameter osv. Gängorna i anslutningsplattan är tillslutna med kabel- och ledningsinföringar eller förslutningsproppar som säkerställer aktuell kapslingsklass. Eventuellt oanvända inflöringar är tillslutna. Förslutningselementen är ordentligt iskruvade det vill säga kan losas endast med verktyg. alla tätningar och tätningsytor på uttagslådan är i korrekt skick, Klämskruvarna ev. förefintliga skruvklämmor är ordentligt åtdragna även om de är oanvända. 2. Stäng hjälputtagslådan med det tillhörande locket. Åtdragningsmoment för fästskruvarna på locket finns i kapitlet "Åtdragningsmoment för skruvkopplingar (Sida 143)". 80 Bruksanvisning 03/2015

81 Elektrisk anslutning 6.5 Ansluta hjälpströmkretsar Drift på omformare Det följande kapitlet är relevant endast för maskiner i serien 1PQ8 eller när maskinen ställdes om för drift med omformare. Märk På beställningsnumret känner du igen om maskinen beställdes för drift med omformare: på 9:e platsen i beställningsnumret står bokstaven "P" eller "Q" Drift på omformare med låg pulsfrekvens OBSERVERA Förhöjd motortemperatur Vid drift på en omformare med låg pulsfrekvens uppstår större förluster i motorn. En högre motortemperatur blir följden. Reducera effekten för att förhindra överskridning av temperaturklassen och därmed förebygga det termiska slitage på isolationen som detta är en följd av. VARNING Farlig spänning genom omriktaren Så länge den matande omriktaren inte är frånslagen eller omriktarens mellankrets inte är urladdad, kan elektrisk spänning förekomma på motorklämmorna, även vid stillastående rotor. Allt efter omformartyp kan spänningen bli upp till 1000 V. Ombesörj att de fem säkerhetsreglerna (Sida 16) respekteras före arbeten på motorn Omformartoppspänning Värdena för den maximala omformartoppspänningen som gränsvärden för isolersystemet finns i följande tabell: Tabell 6-7 Maximal omformartoppspänning Omformarmärkspänning [V] Maximal omformartoppspänning Û max Ledare-ledare Ledare-jord Mellankrets 500 V 1500 V 1100 V 750 V Stigningstid 0,5 μs Stigningstid 0,5 μs > 500 till 690 V 2250 V Stigningstid 0,4 μs 1500 V Stigningstid 0,4 μs 1125 V Bruksanvisning 03/

82 Elektrisk anslutning 6.5 Ansluta hjälpströmkretsar OBSERVERA Skadpr på isoleringen genom kabelreflexioner Genom kabelreflexioner kan spänningsbelastningen på motorn resp. på klämmorna fördubblas. Isolersystemet blir därigenom skadat, totalskada på maskinen kan bli följden Reducera lagerströmmar Med följande åtgärder kan lagerströmmarna reduceras: Kontakten skall täcka en stor yta. Massiva kopparledningar är ej lämpliga för högfrekvent jordning på grund av strömförträngningseffekt. Potentialutjämningsledningar: Använd potentialutjämningsledningar: Mellan motor och arbetsmaskin Mellan motor och omformare Mellan uttagslådan och högfrekvensjordningsstället på motorhuset. Urval och anslutning av kabel: Använd så symmetriskt uppbyggda, skärmade förbindningsledningar som möjligt. Den av så många enkelledare som möjligt uppbyggda skärmflätningen måste ha bra elektrisk ledningsförmåga. Flätad avskärmning i koppar eller aluminium är lämplig. Skärmanslutningen görs på båda sidorna på motor och omformare. Gör kontaktytan stor för att effektivt avleda högfrekvent ström: Som 360 -kontakt på omformaren På motorn t.ex. med EMC-skruvförbindningar på kabelinföringarna. 82 Bruksanvisning 03/2015

83 Elektrisk anslutning 6.5 Ansluta hjälpströmkretsar När kabelskärmen har kontakterats enligt beskrivning, utgör denna den erforderliga potentialutjämningen mellan motorhus och omformare. En separat högfrekvenspotentialutjämningsledning är sedan inte nödvändig. Koncentrisk koppar- eller aluminiumskärm Stålarmering När kabelskärmen på grund av speciella gränsvillkor inte kan kontakteras eller inte tillräckligt, då är den erforderliga potentialutjämningen inte given. Använd i detta fall en separat högfrekvens-potentialutjämningsledning: Mellan motorhuset och skyddsjordsskenan på omformaren. Mellan motorhus och arbetsmaskin Utför den separata högfrekvenspotentialutjämningsledningen med flätade kopparband resp. högfrekvenskabelledare. Massiva kopparledningar är ej lämpliga för högfrekvent jordning på grund av strömförträngningseffekt. Kontakten skall täcka en stor yta. Uppbyggnad av nätet För riktad reducering, och för att undvika uppkomsten skador, på grund av lagerström måste hela systemet bestående av motor, omformare och arbetsmaskin betraktas. Följande åtgärder stöder reduceringen av lagerströmmar: Bygg upp ett felfritt maskat jordningssystem med låg impedans i hela anläggningen. Använd jämntaktsfilter (dämpningskärna) på omriktarutgången. Val och dimensionering görs av din Siemens-partner. Begränsa spänningsökningen genom att montera utgångsfilter. Dessa dämpar övervibrationsandelarna i utgångsspänningen. Märk Omriktardokumentation Bruksanvisningen för frekvensomformaren ingår inte i denna dokumentation. Beakta också projekteringsinformationerna för omformaren. Bruksanvisning 03/

84 Elektrisk anslutning 6.5 Ansluta hjälpströmkretsar Omformardrift på jordat nät OBSERVERA Skador genom skyddsledarström Vid drift av maskinen med en omformare med strömbegränsning utan jordslutövervakning kan skyddsledarströmmar upp till 1,7-faldig ytterledningsström uppträda om jordslutningen gjorts vid utgången. Såväl skyddsledare av normalt dimensionerade flertrådiga anslutningsledningar som skyddsledningarnas anslutningsställen i normala uttagslådor är i detta fall inte lämpliga. Följden kan bli materialskador. Lägg en tillräckligt dimensionerad skyddsledare. Anslut skyddsledaren till den på motorhuset placerade jordningsklämman. 84 Bruksanvisning 03/2015

85 Driftstart 7 Följ vid alla arbeten på maskinen de allmänna säkerhetsanvisningarna (Sida 15) och kraven i EN för en säker drift av elektriska anläggningar. 7.1 Kontroller före idrifttagningen Kontrollera efter sakmässig montering följande före idrifttagning av anläggningen: Märk Kontroller före idrifttagningen Den följande listan över kontrollera före idrifttagandet kan inte vara fullständig. Fler kontroller kan behövas, beroende på anläggningens speciella förhållanden. Maskinen är inte skadad. Maskinen är föreskriftmässigt monterad och uppriktad, kraftuttagselementen är riktigt balanserade och inställda. Att alla fästskruvar, förbindningselement och elektriska anslutningar har dragits fast med föreskrivet åtdragningsvridmoment. Driftsvillkoren stämmer överens med planerade data enligt den tekniska dokumentationen, t.ex. beträffande kapslingsklass, omgivningstemperatur,... Rörliga delar som t.ex. kopplingen går lätt. Om den andra axeländen inte används, måste plattkilen säkras för att inte kastas ut och vid rotorbalanseringstyp "H" (normalutförande) kortas av med ungefär hälften. Att alla skyddsåtgärder för beröring av rörliga och spänningsförande delar har genomförts. Elektrisk anslutning Jordnings- och potentialutjämningsförbindelserna är vederbörligt anslutna. Maskinen är ansluten enligt föreskriven rotationsriktning. Genom motsvarande inställd styrning och varvtalsövervakning säkerställs att inga högre varvtal än de som anges som tillåtna i Tekniska data ställs in. Jämför för detta data på typskylten eller ev. den anläggningsspecifika dokumentationen. Minsta isolationsmotstånden har respekterats. Minsta luftavstånden upprätthålls. Eventuella tillsatsanordningar för maskinövervakning är korrekt anslutna och funktionsdugliga. Befintliga bromsar eller returspärrar fungerar problemfritt. På övervakningsanordningarna är värdena för "Varning" och "Frånkoppling" inställda. Bruksanvisning 03/

86 Driftstart 7.3 Smörja rullager före idrifttagningen Se även Inställningsvärden för övervakning av lindningstemperatur (Sida 88) Inställningsvärden för övervakning av lagertemperatur (Sida 87) Drift på omformare Om motorkonstruktionen kräver en särskild omformartillordning då finns gällande tillsatsuppgifter på typskylten. Omformaren är korrekt parametrerad. Parametreringsdata finns på maskinens märkplåt. Uppgifter om parametrarna finns i omriktarens bruksanvisning. Angivna mekaniska gränstal max överskrids inte. Gränsvarvtal n min underskrids inte. Kylning Kontrollera om kylningen av maskinen är garanterad för idrifttagandet. Lagerisoleringen är utförd enligt skyltarna. 7.2 Mätning av isolationsmotståndet och polarisationsindex innan idrifttagande Genom att mäta isolationsmotstånd och polarisationsindex (PI) får du information om maskinens tillstånd. Kontrollera därför isolationsmotståndet och polarisationsindex vid följande tidpunkter: Före första start av en maskin Efter en längre tids lagring eller stillestånd Vid underhållsarbeten Följande information kan avläsas om lindningsisoleringens tillstånd: Är lindningshuvudets isolering täckt med ledande smuts? Har lindningsisoleringen tagit upp fukt? Därefter kan du välja att starta maskinen eller vidta nödvändiga åtgärder, t.ex. rengöring och/ eller torkning av lindningen: Kan maskinen tas i drift? Måste rengörings- eller torkningsåtgärder utföras? Detaljerad information om kontroll och gränsvärden finns här: "Kontrollera isolationsmotstånd och polarisationsindex" (Sida 47) 7.3 Smörja rullager före idrifttagningen Följande uppgifter förutsätter att angivna förvaringsvillkor har hållts. 86 Bruksanvisning 03/2015

87 Driftstart 7.4 Inställningsvärden för övervakning av lagertemperatur Allmänna föreskrifter Följ uppgifterna om eftersmörjning på smörjskylten. Eftersmörj portionsvis. Axeln måste därvid vrida sig så att fettet fördelas i lagren. Smörj rullager före idrifttagningen Om det går mer än ett år, men mindre än fyra år mellan leverans och idrifttagande: Smörj rullagren med dubbel fettmängd enligt smörjskylten. Kontrollera därvid lagertemperaturen så långt det är möjligt. Smörj rullager igen före idrifttagningen Under följande villkor måste rullagren smörjas på nytt: Om maskinen har lagrats i mer än fyra år. Om maskinen inte har lagrats enligt föreskrifterna i kapitlet "Magasinering". Tillvägagångssätt 1. Demontera lager, smörjrör, smörjnippel och lagerlock. 2. Tvätta bort gammalt fett. 3. Kontrollera lagren innan smörjningen. Montera ev. nytt lager. 4. Smörj lagren och montera ihop lagerkomponenterna igen. Se även Eftersmörjningsintervall och fettyper för drift av rullager (Sida 105) Driftupphåll (Sida 93) Transport och magasinering (Sida 33) 7.4 Inställningsvärden för övervakning av lagertemperatur Före idrifttagandet När maskinen är utrustad med lagertermometrar då ställer du före den första maskindriften in temperaturvärdet för frånkoppling av övervakningsanordningen. Tabell 7-1 Inställningsvärden för övervakning av lagertemperaturerna före idrifttagandet Inställningsvärde Temperatur Frånkoppling vid idrifttagande 120 C Bruksanvisning 03/

88 Driftstart 7.5 Inställningsvärden för övervakning av lindningstemperatur Normaldrift Mät den normala driftstemperaturen för lagren T drift på uppställningsplatsen C. Ställ in värdena för frånkoppling och varning i enlighet med driftstemperaturen T drift. Tabell 7-2 Inställningsvärden för övervakning av lagertemperaturer under normaldrift Inställningsvärde Temperatur Varning under normaldrift T drift + 5 K 115 C Frånkoppling under normaldrift T drift + 10 K 120 C Se även Termiskt motorskydd (Sida 29) 7.5 Inställningsvärden för övervakning av lindningstemperatur Före idrifttagandet Ställ före den första maskindriften in temperaturvärdet för frånkopplingen av övervakningsanordningen. Tabell 7-3 Inställningsvärden för övervakning av lindningstemperaturer vid idrifttagande Inställningsvärde Temperatur Frånkoppling 145 Normaldrift Mät den normala driftstemperaturen T drift på uppställningsplatsen C. Ställ in värdena för frånkoppling och varning i enlighet med driftstemperaturen T drift. Tabell 7-4 Inställningsvärden för övervakning av lindningstemperaturer under normaldrift Inställningsvärde Isoleringsklass 155 (F) Varning T drift + 10 K 145 Frånkoppling T drift + 15 K Bruksanvisning 03/2015

89 Driftstart 7.7 Frånkoppling 7.6 Inkoppling Gör en provkörning efter montering eller underhåll: 1. Starta maskinen utan belastning. Stäng för detta effektbrytaren och koppla om möjligt ej ifrån för tidigt. Kontrollera om gången är jämn. Högsta tillåtna antal starter i rad för nätmaskiner: Tre kalla / två varma Startvillkor för omformarmaskiner finns i katalogen. Begränsa frånkopplingar vid start när varvtalet är lågt, för rotationsrikningskontroll eller andra kontroller till det absolut nödvändiga. Låt maskinen stanna av riktigt innan den åter kopplas in. 2. Observera maskinen en stund medan den går på tomgång. 3. Belasta maskinen vid felfri gång. Kontrollera om gången är jämn. Läs av värdena för spänning, ström och effekt och anteckna dem. Om det är möjligt läser du av motsvarande värden för arbetsmaskinen och antecknar även dessa. Kontrollera lagrets och statorlindningens temperatur tills fortvarighetspunkten har uppnåtts såvida möjligt med befintliga mätanordningar. Kontrollera förekomsten av mekaniska ljud eller svängningar runt lager och lagersköldar. 4. Koppla från maskinen vid orolig gång resp. vid onormala ljud. Fastställ orsaken när maskinen stannat. Om den mekaniska gången blir bättre omedelbart efter frånkoppling är orsakerna magnetiska eller elektriska. Om den mekaniska gången inte blir bättre efter frånkoppling då är orsakerna mekaniska. Orsaker är t. ex. obalans i den elektriska maskinen eller arbetsmaskinen, otillräcklig inställning av maskinaggregatet, maskindrift i systemresonans (system = motor, grundram, fundament, etc.). OBSERVERA Förstörelse av maskinen Om vibrationsvärdena i drift enligt DIN ISO inte kan hållas kan det leda till förstörelse av maskinen. Håll vibrationsvärdena i drift enligt DIN ISO Frånkoppling Om respektive styrning inte sker automatiskt skall den ev. befintliga stationära värmen kopplas till under driftuppehållen. Så undviks bildning av kondensvatten. Den stationära värmen får kopplas in tidigast en timme efter maskinen kopplats från. På så sätt undviks skador på lindningsisolationen. Bruksanvisning 03/

90 Driftstart 7.7 Frånkoppling 90 Bruksanvisning 03/2015

91 Drift 8 Följ vid alla arbeten på maskinen de allmänna säkerhetsanvisningarna (Sida 15) och kraven i EN för en säker drift av elektriska anläggningar. 8.1 Säkerhetsanvisningar under drift VARNING Spänningsförande delar Uttagslådor innehåller spänningsförande delar. Om du öppnar plintlådans lock kan det leda till dödsfall, allvarliga kroppsskador eller materialskador. Uttagslådor måste alltid vara stängda under drift. Uttagslådor får endast vara öppna när maskinen står still och är spänningsfri. VARNING Roterande eller spänningsförande delar Roterande eller spänningsförande delar utgör en risk. Om du tar bort de lock som krävs kan det leda till dödsfall, allvarliga kroppsskador eller materialskador. Tätningsplåtar, som förhindrar kontakt med spänningsförande eller roterade delar, garanterar maskinens kapslingsklass eller behövs för korrekt lufttillförsel och därmed för fungerande kylning, får inte vara öppna under drift. VARNING Förbränningsrisk genom heta ytor Vissa maskindelar blir heta under drift. Vid beröring kan svåra brännskador bli följden. Kontrollera delarnas temperatur innan de vidrörs. Vidtag lämpliga skyddsåtgärder vid behov. Låt maskinen först svalna innan du börjar med arbetena på maskinen. VARNING Störningar under driften Förändringar av normaldriften (högre ineffekt, temperaturer eller svängningar, ovanliga ljud eller lukter, aktivering av övervakningsanordningar, osv.) visar att funktionen är försämrad. Störningarna kan leda till död, allvarliga personskador eller materialskador. Kontakta omgående underhållspersonal. Stäng i tvivelaktiga fall genast av maskinen, under beaktande av de anläggningsspecifika säkerhetsbetingelserna. Bruksanvisning 03/

92 Drift 8.2 Drift i explosionsfarliga områden OBSERVERA Korrosionsrisk på grund av kondensvatten Vid maskindrift kan genom intermittent drift resp. belastningsvariationer luftfuktighet kondensera i det inre. Kondensvatten kan ansamlas i maskinens inre. Följden kan bli materialskador, t.ex. rost. Se till att kondensvattnet kan rinna bort utan hinder. FARA Explosionsrisk vid avlägsnandet av överbryggningen av det isolerade lagret Borttagande av hos tillverkaren inställd överbryggning av isolerat lager för till potentialskillnader mellan rotor och den jordade maskinen. Detta kan ge upphov till gnistor vilka, speciellt i atmosfär med explosionsrisk, tänder det damm eller de brännbara gaser som finns i omgivningen. Det kan leda till explosion. Dessutom finns risk för stötar. Det kan leda till död, allvarliga kroppsskador eller materialskador. Öppna inte överbryggningen av lagerisoleringen under driften. 8.2 Drift i explosionsfarliga områden Säkert handhavande Förutom riskanvisningarna i det föregående avsnittet gäller följande: Elektriska anläggningar inom områden där explosionsrisk föreligger måste monteras, installeras och bedrivas i enlighet med gällande föreskrifter och förordningar. Det förutsätts att denna anläggnings användare ser till att dessa föreskrifer och förordningar följs vid montering, installation och drift, samt att motsvarande kontroller genomförs. Vi rekommenderar att genomföra dessa kontroller i samordning med ansvarig myndighet samt att dokumentera dem. Anläggningsspecifika tändningsrisker Kriterierna för respektive indelning av zoner är inte harmoniserade och värderingen av driftsrisker, lokala driftsförhållande och de mångfaldiga övervakningsmetoderna är inte enhetliga. Därefter är de avhjälpande åtgärder som rekommenderas från uppsiktsmyndigheterna delvis olika, allt efter myndighetens ansvarsområde. För maskinens tillverkare är det inte möjligt att ge allmänt gällande rekommendationer härför. Märk Bindande bestämmelser för lokala risker och eventuellt rekommenderade åtgärder kan bara genomföras av ansvarig för respektive anläggning tillsammans med ansvariga kontrollmyndigheter. För bedömning av de anläggningsspecifika antändningsriskerna kan riskvärderingarna i IEC / EN användas. 92 Bruksanvisning 03/2015

93 Drift 8.7 Driftupphåll 8.3 Koppla från stationärt värmesystem VARNING Förhöjd maskintemperatur Om den stationära värmen används med maskinen igång, kan maskinen överhettas. Följden kan bli materialskador. Säkerställ att det stationära värmesystemet är frånkopplat innan maskinen kopplas till. Använd endast stationär värme vid avstängd maskin. Se även Låskrets för stationärt värmesystem (option) (Sida 29) 8.4 Tillkoppling av maskin 1. Starta maskinen utan belastning och kontrollera gången. Högsta tillåtna antal starter i rad för nätmaskiner: Tre kalla / två varma Startvillkor för omformarmaskiner finns i katalogen. 2. Belasta maskinen vid felfri gång. 3. Kontrollera lagrets och statorlindningens temperatur med befintliga mätanordningar. 8.5 Eftersmörja rullager Iaktta informationen om eftersmörjningen av rullagren på smörjskylten. 8.6 Återtillkoppling efter Nödstopp Kontrollera maskinen innan arbetsmaskinen åter tas i drift efter Nödstopp. Åtgärda alla orsaker som har lett till nödstopp 8.7 Driftupphåll Driftuppehållet är ett i tiden begränsat driftavbrott under vilket maskinen står still och förblir på användningsplatsen. Vid driftuppehåll under normala omgivningsvillkor, t.ex. inga externa vibrationer som verkar på den stillastående maskinen, ingen förhöjd korrosionsrisk etc. krävs i allmänhet följande åtgärder. Bruksanvisning 03/

94 Drift 8.7 Driftupphåll Åtgärder vid stillastående, driftklara motorer När driftuppehållet varar längre än en månad då tar du maskinen regelbundet i drift ungefär en gång i månaden. Alternativt roteras åtminstone rotorn. På maskiner med rotorhållaranordning måste denna tas bort innan rotorn vrids. Om maskinen har stationär värme, ska denna slås på under driftspauser. Den stationära värmen får kopplas in tidigast en timme efter maskinen kopplats från. På så sätt undviks skador på lindningsisolationen. Innan maskinen tas i drift igen måste avsnittet "Inkoppling" beaktas. OBSERVERA Skador på grund av inkorrekt magasinering Inkorrekt magasinering kan skada motorn. Vid driftuppehåll på mer än 12 månader måste lämpliga rostskydds-, konserverings-, förpacknings- och torkningsåtgärder genomföras. Ta ur drift För detaljerad information om erforderliga åtgärder se kapitel "Transport och magasinering (Sida 33)". Återidrifttagande Utför de åtgärder som rekommenderas i kapitlet "Idrifttagande (Sida 85)" när maskinen åter tas i drift efter ett långt uppehåll. Du måste eftersmörja lagret innan idrifttagandet om driftuppehållet har varat längre än ett år. Axeln måste rotera så att fettet fördelas i lagren. Iaktta informationen om eftersmörjning på smörjskylten. VARNING Explosionsrisk Om det stationära värmesystemet kopplas till direkt efter frånkopplingen av maskinen, kan temperaturklassen eller den maximala yttemperaturen för maskinen överskridas. I en explosionsfarlig atmosfär kan denna antändas och orsaka en explosion. Det kan leda till död, allvarliga kroppsskador eller materialskador. Koppla till den stationära värmen först en timme efter maskinen kopplats från. 94 Bruksanvisning 03/2015

95 Drift 8.7 Driftupphåll Undvika dagg- resp. kondensbildning i maskinens inre Om respektive styrning inte sker automatiskt skall den ev. befintliga stationära värmen kopplas till under driftuppehållen. Så undviks bildning av kondensvatten. Den stationära värmen får kopplas in tidigast en timme efter maskinen kopplats från. På så sätt undviks skador på lindningsisolationen Undvika stilleståndsskador på rullagren Under längre driftuppehåll kan samma eller nästan samma viloposition för rullagren leda till stilleståndsskador som t.ex. repor eller korrosionsskador. Ta maskinen under driftuppehåll regelbundet i drift för kort tid en gång i månaden eller dra åtminstone flera gånger runt rotorn. Om du har kopplat från maskinen från arbetsmaskinen och säkrat den med en rotorhållare, då avlägsnar du den innan rotorn vrids runt resp. för driften. Säkerställ att vilopositionen för rullagren efter vridningen är en annan än före. Använd härtill passfjädern eller kopplingshalvorna som referens. Beakta vid återidrifttagandet informationerna i kapitlet "Drifttagning". Se även Driftstart (Sida 85) Smörja rullager före idrifttagningen (Sida 86) Axeljordningsborstar (tillval) Vid axeljordningsborstar i ej kapslat och tätat utförande kan rost bildas på borstbanan på axeln vid längre driftspauser. VARNING Spänningsförande delar Om axeljordningen inte fungerar ordentligt då kan axeln leda höga spänningar som inte avtar snabbt nog när maskinen stannar. Det kan leda till död, allvarliga kroppsskador och lagerskador genom elektrisk ström resp. elektrisk stöt. Kontrollera axeljordningsborstarna regelbundet och ersätt dem om nödvändigt. Håll borstbanan ren: Kontrollera borstbanan regelbundet och avlägsna rost före idrifttagandet. Bruksanvisning 03/

96 Drift 8.9 Åter ta maskin i drift Mätning av isolationsmotståndet efter längre stillestånd Genom att mäta isolationsmotstånd och polarisationsindex (PI) får du information om maskinens tillstånd. Kontrollera därför isolationsmotståndet och polarisationsindex vid följande tidpunkter: Före första start av en maskin Efter en längre tids lagring eller stillestånd Vid underhållsarbeten Följande information kan avläsas om lindningsisoleringens tillstånd: Är lindningshuvudets isolering täckt med ledande smuts? Har lindningsisoleringen tagit upp fukt? Därefter kan du välja att starta maskinen eller vidta nödvändiga åtgärder, t.ex. rengöring och/ eller torkning av lindningen: Kan maskinen tas i drift? Måste rengörings- eller torkningsåtgärder utföras? Detaljerad information om kontroll och gränsvärden finns här: "Kontrollera isolationsmotstånd och polarisationsindex" (Sida 47) 8.8 Ta maskinen ur drift OBSERVERA Stilleståndsskador vid längre urdrifttagning När maskinen tas ur drift längre än sex månader då vidtar du erforderliga åtgärder för konservering och magasinering. Annars kan motorn skadas. Protokollför urdrifttagningen. Protokollet behövs vid återidrifttagning. 8.9 Åter ta maskin i drift När du åter tar maskinen i drift gör du på följande sätt: Studera protokollet över urdrifttagningen och upphäv åter de vidtagna åtgärderna för konservering och magasinering. Vidtag de i kapitlet "Drifttagning" uppförda åtgärderna. Se även Driftstart (Sida 85) 96 Bruksanvisning 03/2015

97 Drift 8.10 Störningar 8.10 Störningar Inspektion vid störningar Naturkatastrofer eller andra ovanliga driftsvillkor som t.ex. överbelastning eller kortslutning är störningar och kan leda till överskridande av tillåten elektrisk eller mekanisk påkänning. Gör en inspektion direkt efter sådana störningar. Åtgärda störningsorsaken enligt de nämnda avhjälpningsåtgärderna. Åtgärda även på maskinen uppkomna skador. Bruksanvisning 03/

98 Drift 8.10 Störningar Elektriska störningar Märk När du driver motorn med en omformare då följer du också bruksanvisningen för omformaren vid uppträdande av elektriska störningar. Tabell 8-1 Elektriska störningar Motorn startar inte Motorn är tungstartad Brummande ljud vid start Brummande ljud under drift Stark uppvärmning vid tomkörning Stark uppvärmning vid belastning Stark uppvärmning av enstaka lindningsavsnitt Möjliga störningsorsaker Åtgärder X X X X Överbelastning Minska belastningen. X En fas i matarledningen avbruten Kontrollera brytare och tillledningarna. X X X X En fas i matarledningen avbruten efter tillkoppling X Nätspänning för låg, frekvens för hög Kontrollera elnätet. X Nätspänning för hög, frekvens för låg Kontrollera elnätet. Kontrollera brytare och tillledningarna. X X X X X Statorlindning förkopplad Kontrollera lindningens koppling i uttagslådan. X X X X Lidningsslut eller fas slut i statorlindningen Mät lindningsmotståndet och isolationsmotståndet. Reparera efter rådfrågning av tillverkaren. X Felaktig rotationsriktning Kontrollera anslutningen 98 Bruksanvisning 03/2015

99 Drift 8.10 Störningar Mekaniska störningar I den följande tabellen finns de möjliga orsakerna och avhjälpningsåtgärderna för störningar genom mekanisk inverkan. Tabell 8-2 Mekaniska störningar Skrapande ljud Stark uppvärmning Radiella vibrationer Axiella vibrationer Möjliga störningsorsaker Åtgärder X Cirkulerande delar släpar Fastställ orsaken och justera delarna. X Minskad lufttillförsel, ev. felaktig rotationsriktning på fläkten Kontrollera luftvägarna, rengör maskinen X rotorn är obalanserad Koppla från rotorn och justera balanseringen. X rotorn är inte rund och axeln är böjd Kontakta tillverkaren. X X Undermålig uppriktning Rikta upp maskinsatsen och kontrollera kopplingen 1. X obalans i den tillkopplade maskinen Balansera den tillkopplade maskinen. X Stötar från den vidkopplade maskinen Undersök den vidkopplade maskinen. X X Orolig växellåda Gör i ordning växeln. X X Hela systemets resonans från motor och fundament Stabilisera fundamentet efter tillstånd från tillverkaren X X Förändringar i fundamentet Fastställ orsaken och åtgärda den. Rikta upp maskinen på nytt. 1 Ta hänsyn till eventuella förändringar vid uppvärmningen. Bruksanvisning 03/

100 Drift 8.10 Störningar Störningar på rullager Märk Skador på rullagren kan vara svåra att upptäcka. Byt ut rullagret i tvivelaktiga fall. Använd andra lagerutföranden endast efter tillstånd från tillverkaren. Tabell 8-3 Störningar på rullager Lager är för varmt Lager piper Lager knackar Möjliga störningsorsaker Åtgärder X Koppling trycker Rikta upp maskinen med större precision. X För hög remspänning Reducera remspänningen. X Lager nedsmutsat Rengör lagret resp. byt ut det. Kontrollera packningarna. X Hög omgivningstemperatur Använd ett lämpligt högtemperaturfett. X X Otillräcklig smörjning Smörj enligt föreskrifterna. X X Lagret förskjutet installerat Montera lagret korrekt. X X Lagerspelet för litet Endast efter tillstånd från tillverkaren: Montera in ett lager med större spel. X Lagerspel för stort Endast efter tillstånd från tillverkaren: Montera in ett lager med mindre spel. X X Lager korroderat Byt ut lagret. Kontrollera packningarna. X För mycket fett i lagret Avlägsna överflödigt fett. X Fel fett i lagret Använd det riktiga fettet. X Skalställen i löpbanan Byt ut lagret. X Fåror Byt ut lagret. Undvik vibrationer under stilleståndet. 100 Bruksanvisning 03/2015

101 Skötsel 9 Genom noggrant och regelbundet underhåll, inspektioner och revisioner kan du tidigt registrera och åtgärda störningar. På så sätt undviker du följdskador. Eftersom driftförhållanden ser olika ut kan här bara allmänna tidsintervall för problemfri drift anges. Anpassa därför underhållsintervallen till användningen (ta hänsyn till smuts, hur ofta enheten startas samt belastning m.m.). Följ vid alla arbeten på maskinen de allmänna säkerhetsanvisningarna (Sida 15) och kraven i EN för en säker drift av elektriska anläggningar. Beakta vid alla inspektions- och servicearbeten på maskinen normen IEC / EN Märk Service Center Kontakta Service Center (Sida 141) om du behöver hjälp vid inspektion, underhåll eller idrifttagning. 9.1 Inspektion och service Säkerhetsanvisningar för inspektion och underhåll VARNING Delar som roterar eller står under spänning Elektriska maskiner har spänningssatta och roterande delar. Om maskinen inte står still och är spänningsfri under underhållsarbetena, kan dödsfall, svåra kroppsskador eller materiella skador bli följden. Genomför underhållsarbeten endast när maskinen står still. Endast eftersmörjning av rullagren är tillåtet vid roterande maskin. Håll dig vid underhållsarbeten till de fem säkerhetsreglerna (Sida 16). VARNING Maskinskador Om maskinen inte underhålls då kan maskinen ta skada. Störningarna kan leda till död, allvarliga personskador eller materialskador. Serva maskinen regelbundet. Bruksanvisning 03/

102 Skötsel 9.1 Inspektion och service SE UPP Dammvirvling vid arbete med tryckluft Vid rengöring med tryckluft kan damm, metallspån eller rengöringsmedel virvla upp. Följden kan bli personskador. Var noga med att använda rätt utsugning och personlig skyddsutrustning som skyddsglasögon, skyddsdräkt osv. vid rengöring med tryckluft. OBSERVERA Skada på isoleringen Om metallspån tränger in i lindningsstommen vid rengöring med tryckluft kan isoleringen skadas. Luft- och krypsträckor kan underskridas. Skador på maskinen ända till totalförstörelse kan bli följden. Var noga med att använda lämplig utsugning vid rengöring med tryckluft. OBSERVERA Maskinskador på grund av främmande föremål Vid underhållsarbeten kan främmande föremål som t.ex. smuts, verktyg eller lösa konstruktionselement såsom skruvar osv. lämnas kvar i maskinen. Följderna av detta kan vara kortslutning, sänkt kyleffekt eller förhöjda gångljud. Maskinen kan ta skada. Ge vid underhållsarbeten akt på att inga främmande föremål lämnas kvar i och på maskinen. Fäst de lösa konstruktionselementen igen efter utfört underhållsarbete. Avlägsna noggrant eventuell smuts. Märk Då driftförhållandena är mycket olika, kan här endast allmänna intervall för inspektioner och underhållsåtgärder för störningsfri drift angivas Explosionsrisk vid rengöring med tryckluft VARNING Explosionsrisk vid rengöring med tryckluft Vid rengöring med tryckluft kan plastdelarna laddas med statisk elektricitet och antända en explosiv omgivning, vilket leder till explosion. Det kan leda till död, allvarliga kroppsskador eller materialskador. Rengör inte plastdelar med tryckluft om maskinen står i en explosiv atmosfär. Se till att maskinen befinner sig i en omgivning fri från gas och damm när den rengörs. 102 Bruksanvisning 03/2015

103 Skötsel 9.1 Inspektion och service Mätning av isolationsmotståndet och polarisationsindex inom ramen för underhållsarbeten Genom att mäta isolationsmotstånd och polarisationsindex (PI) får du information om maskinens tillstånd. Kontrollera därför isolationsmotståndet och polarisationsindex vid följande tidpunkter: Före första start av en maskin Efter en längre tids lagring eller stillestånd Vid underhållsarbeten Följande information kan avläsas om lindningsisoleringens tillstånd: Är lindningshuvudets isolering täckt med ledande smuts? Har lindningsisoleringen tagit upp fukt? Därefter kan du välja att starta maskinen eller vidta nödvändiga åtgärder, t.ex. rengöring och/ eller torkning av lindningen: Kan maskinen tas i drift? Måste rengörings- eller torkningsåtgärder utföras? Detaljerad information om kontroll och gränsvärden finns här: "Kontrollera isolationsmotstånd och polarisationsindex" (Sida 47) Inspektion vid störningar Naturkatastrofer eller andra ovanliga driftsvillkor som t.ex. överbelastning eller kortslutning är störningar och kan leda till överskridande av tillåten elektrisk eller mekanisk påkänning. Gör en inspektion direkt efter sådana störningar Första inspektionen efter montering eller reparation Genomför följande kontroller efter ca 500 drifttimmar, senast efter ett år: Tabell 9-1 Kontroller efter montering eller reparation Kontroll Under drift Under stillestånd De elektriska specifikationerna hålls. X De tillåtna temperaturerna för lagren överskrids inte. X Maskinens lugna arbetssätt samt driftljud har inte försämrats. X Det finns inte några sprickor eller försänkningar i fundamentet. (*) X X (*) Dessa kontroller kan genomföras under drift eller i stillestånd. Bruksanvisning 03/

104 Skötsel 9.1 Inspektion och service Ytterligare kontroller kan vara erforderliga enligt de anläggningsspecifika förhållandena. OBSERVERA Om du vid inspektionen konstaterar otillåtna avvikelser ska du åtgärda dessa omgående. Skador på maskinen kan annars bli följden. Se även Inställningsvärden för övervakning av lindningstemperatur (Sida 88) Huvudinspektion Kontrollera att uppställningsvillkoren uppfylls. Vi rekommenderar dig att utföra följande kontroller efter cirka drifttimmar, senast efter två år: Tabell 9-2 Kontroller vid huvudinspektion Kontroll Under drift Under stillestånd de elektriska specifikationerna hålls. X de tillåtna temperaturerna för lagren inte överskrids. X maskinens lugna arbetssätt samt driftljud inte har försämrats. X Det får inte finnas några sprickor eller försänkningar i fundamentet. (*) X X maskinernas justering ligger inom de tillåtna toleranserna. X alla fästskruvar för mekaniska och elektriska anslutningar är fast åtdragna. X Alla potentialanslutningar, jordningsanslutning och avskärmningar har korrekt läge och kontakt enligt bestämmelserna. Lindningarnas isolationsmotstånd ska vara tillräckligt stort X Att ev. befintlig lagerisolering är monterad enligt skyltningen. X Ledningar och isoleringsdelar är i ordning och inte har ändrat färg. X (*) Dessa kontroller kan genomföras i stillestånd eller, om så behövs, under drift. X OBSERVERA Om du vid inspektionen konstaterar otillåtna avvikelser ska du åtgärda dessa omgående. Skador på maskinen kan annars bli följden. Se även Inställningsvärden för övervakning av lindningstemperatur (Sida 88) Inställningsvärden för övervakning av lagertemperatur (Sida 87) 104 Bruksanvisning 03/2015

105 Skötsel 9.1 Inspektion och service Inspektion av rullagren Vid en inspektion av rullagren behöver man i regel inte plocka isär maskinen. Detta krävs inte förrän lagren behöver bytas ut Inspektion och service av det stationära värmesystemet Det stationära värmesystemet är underhållsfritt. När det är defekt, vänder du dig till Service Center (Sida 141) Eftersmörjningsintervall och fettyper för drift av rullager Angivna smörjdata gäller för de på typskylten angivna data och för kvalitativt högvärdiga smörjfetter enligt uppgifterna i denna bruksanvisning. Dessa fetter överträffar kraven enligt DIN och ISO betydligt och tillåter därmed de föreskrivna smörjintervallen. Första smörjningen Det på smörjskylten angivna smörjfettet väljs enligt de vid beställningen kända driftsförhållandena och används för den första smörjningen. Fettvalskriterier För standardanvändningar utan speciella krav är kvalitativt högvärdiga ISO L X BDEA3 smörjfetter enligt ISO samt K3K 20 smörjfetter enligt DIN med litiumtvål som förtjockningsmedel och en övre användningstemperatur på minst +130 C / +266 F tillåtna. Ge vid val av smörjfett akt på att tekniska data för fettet är lämpliga för användningen. Smörjfettet måste uppfylla de kriterier som finns uppställda i den följande tabellen och vara anpassade till användningsvillkoren. Tabell 9-3 Kriterier för val av rullagerfett Kriterier Norm Egenskap, parameter Enhet Grundoljetyp - Mineralolja - Förtjockningsmedel - Litium - Konsistens enligt NLGI-klass DIN "3" för lodrät och vågrät konstruktion "2" alternativ för vågrät konstruktion vid reducerat smörjintervall Användningstemperaturområde - Minst -20 C C C Droppunkt DIN ISO 2176 Minst +180 C C Grundoljeviskositet DIN ca 100 mm²/s vid 40 C ca 10 mm²/s vid 100 Additiv - Antioxidation (AO), Anti-Wear (AW) Inga fasta smörjämnen Alternativ: Extreme-pressure (EP) endast efter tillstånd från fett- och lagertillverkaren - mm²/s - Bruksanvisning 03/

106 Skötsel 9.1 Inspektion och service Kriterier Norm Egenskap, parameter Enhet FE9-test: A/1500/6000 DIN /-2 F10 50 h vid +130 C F h vid +130 C Beteende gentemot vatten DIN eller 1 vid provtemperatur +90 C - Korrosionseffekt på koppar DIN eller 1 vid provtemperatur +120 C Korr. Korrosionsskyddsgrad (EMCOR) DIN / Halt av fasta främmande ämnen > 25 μm Lagerlämplighet Varvtalsparameter nxdm ISO Korr. DIN < 10 mg/kg mg/kg - Lämplighet för inbyggt motorlager, tätningar och befintliga varvtal När andra specialsmörjmedel står på smörjskylten, då gäller avvikande kriterier. H - mm/min Märk Avvikande driftsförhållanden I allmänhet får endast fett som nämns på typskylten användas. Om driftsförhållandena avviker från de som nämns får andra fetter endast användas efter avtal med tillverkaren. Märk Användning av andra fett Om fetter används som inte finns med på smörjskylten kan inte säkerställas att de är kompatibla med hela systemet. Om du använder fett som uppfyller lägsta krav enligt DIN eller ISO halverar du smörjningsperioden resp. anpassar denna. Kontakta tillverkaren om du är osäker. Rekommenderade rullagerfetter På grund av de tekniska egenskaperna rekommenderas för standardanvändningar följande högvärdiga rullagerfett för lodräta och vågräta motorkonstruktioner: Tabell 9-4 Rullagerfett för lodräta och vågräta konstruktioner Tillverkare Fettsorter Shell Gadus S2 V100 3 ExxonMobil Esso BP Fuchs Unirex N3 Energrease LS3 Renolit H443 HD88 Lubcon Turmoplex 3 Addinol LM 3 EP FAG Arcanol Multi 3 För motorer med vågrät konstruktion kan du alternativt använda smörjfetter med NLGI-klass 2. Dock reduceras smörjintervallet med 20 % därigenom. 106 Bruksanvisning 03/2015

107 Skötsel 9.1 Inspektion och service Tabell 9-5 Alternativa smörjfetter med NLGI-klass 2 för motorer med vågrät konstruktion Tillverkare Fettsorter Shell Gadus S2 V100 2 ExxonMobil Esso Unirex N2 BP Energrease LS2 Castrol Longtime PD2 Lubcon Turmogrease L 802 EP plus Shell Retinax LX2 FAG Arcanol Multi 2 OBSERVERA Skador på grund av fettblandning Om du blandar olika fetter påverkas smörjegenskaperna. Följden kan bli materialskador. Undvika att blanda fetter. En garanti för att vissa fetter kan blandas kan endast ges av fettillverkaren. Eftersmörjning Data för eftersmörjning finns på maskinens smörjskylt: Eftersmörjningsintervallen i drifttimmar Mängd fett för eftersmörjning i gram Fettyp Oberoende av drifttimmarna måste rullagren eftersmörjas minst var 12:e månad. OBSERVERA Valslagerskador De nödvändiga eftersmörjningsintervallen för rullager beror på maskinens inspektionsintervall. Om eftersmörjningsintervallen inte efterföljs, kan skador på valslagren uppstå. Följ uppgifterna om eftersmörjning på smörjskylten. Fettbytesintervall Fettbytesintervallen i denna bruksanvisning resp. eftersmörjningsintervallerna i uppgifterna på skylten gäller för följande villkor: Normal belastning Drift med varvtal enligt uppgift på skylten Gång med lite vibrationer Bruksanvisning 03/

108 Skötsel 9.1 Inspektion och service Neutral omgivningsluft Högvärdiga rullagerfetter Vid ogynnsamma driftsförhållanden ska eftersmörjningsintervallen förkortas i samråd med tillverkaren. Eftersmörjning Följ uppgifterna om eftersmörjning på smörjskylten. 1. Under eftersmörjningen måste axeln rotera för att det nya fettet ska fördelas i lagret. För motorer som drivs med omformare bör eftersmörjningen göras vid lägsta möjliga till medelhögt varvtal (n min = 250 min -1, n max = 3600 min -1 ) för att garantera en så likformig smörjning som möjligt. VARNING Roterande delar Vid eftersmörjning måste axeln rotera. Det kan leda till död, allvarliga kroppsskador eller materialskador. Ge vid eftersmörjningen akt på alla roterande delar. 2. Rengör smörjnipplarna och pressa portionsvis in lämpligt fett och fettmängd enligt smörjskylt och uppgift i denna bruksanvisning vid eftersmörjning. Rullagertemperaturen stiger till en början märkbart men sjunker till normalvärdet efter att det överflödiga fettet har trängts ut från lagret. 3. Det förbrukade fettet samlas utanför lagret i en spillfettbehållare. Smörjning av rullager före drifttagning Vid fackmässig förvaring under längre tid påverkas normalt inte det smörjfett som finns i lagren, inom två år. Observera information om långtidsförvaring för detta. Eftersmörj lagren vid drift med dubbla mängden smörjfett. Axeln måste då vridas så att fettet fördelas i lagren. VARNING Överhettning av valslagret Om valslagret inte smörjs regelbundet kan det leda till lokala överhettningar vilket i sin tur leder till explosion vid explosiv atmosfär. Det kan leda till död, allvarliga kroppsskador eller materialskador. Smörj valslagren i enlighet med smörjskylten. Sätt in en lagertemperaturövervakning om sådan inte redan finns. 108 Bruksanvisning 03/2015

109 Skötsel 9.1 Inspektion och service Täta rullagren (option "Höjd kapslingsklass") Eftersmörj fettförkammaren För att få optimalt tätningsresultat och tillförlitligt täta labyrintfogar med fett som skjuts in, är det nödvändigt att regelbundet eftersmörja fettförkammarna. Proceduren är samma som med smörjfett. Tätningseffekten under drift är optimal så länge som relativt rent fett i små mängder tränger ut. Eftersmörjningsintervall Erforderliga eftersmörjningsintervaller bestäms i princip av omgivningens nedsmutsningsgrad och av maskinens driftstid. De kan därför endast fastläggas med hänsyn tagen till respektive driftsförhållanden. Säkerställ att spåret i tätningen alltid är fyllt med fett Håll kylluftströmmen ren Kylluftgångarna måste hållas fria från smuts så att maskinen blir tillräckligt kyld. Rengör galler, kanaler, ribbor, rör etc. regelbundet från damm och smuts Åtgärda lackskador Om lacken är skadad, ska du bättra på lackskadorna. Därigenom säkerställs korrosionsskyddet. Märk Lackstruktur Kontakta Siemens Service Center (Sida 141) innan du åtgärdar lackskador. Där får du ytterligare information om korrekt lackstruktur och om hur lackskador ska åtgärdas Efterlackering VARNING Explosionsrisk på grund av ofackmässig lackering Vid större tjocklek på lackskiktet kan lackskiktet bli elektrostatiskt laddat. Det kan leda till urladdning. Explosionsrisk föreligger när även explosiva blandningar samtidigt finns förhanden. Det kan leda till död, allvarliga kroppsskador eller materialskador. Bruksanvisning 03/

110 Skötsel 9.1 Inspektion och service Om du omlackerar lackerade ytor, ska du iaktta ett av följande krav: Begränsning av lackskiktets totala tjocklek med hänsyn till explosionsgruppen: IIA, IIB: Lackskiktets totala tjocklek 2 mm IIC: Total tjocklek för lackskikt 0,2 mm för motorer i grupp II (gas) Begränsning av ytmotståndet hos det lack som används: Ytmotstånd 1GΩ för motorer i grupperna II och III (gas och damm) Begränsning av laddningsöverföringen 60 nc för instrument i grupp I eller grupp IIA 25 nc för instrument i grupp IIB 10 nc för instrument i grupp IIC 200 nc för instrument i grupp III Genomslagsspänning 4 kv för explosionsgrupp III (endast damm) Lämplighetskontroll av lackeringssystem för områden med explosionsrisk För lackeringssystemen som kan beställas som standard föreligger intyg för elektrostatisk lämplighet för explosionsskyddade maskiner. För lackeringssystem som inte tillhör standard eller som är kundanpassade föreligger inte dessa intyg. Beakta att dessa intyg inte är giltiga för efterlackeringar Underhåll av uttagslådor Förutsättning Maskinen är spänningsfri. Kontrollera uttagslåda Kontrollera regelbundet uttagslådorna på täthet, oskadad isolering och fasta anslutningar. Om damm eller fukt har träng in i uttagslådan, skall denna rengöras resp. torkas. Detsamma gäller för isolatorerna. Kontrollera packningarna och tätytorna och åtgärda orsaken till otätheten. Kontrollera isolering, anslutningsdelar och ledningsförbindelser i uttagslådan. Byt ut skadade komponenter. VARNING Kortslutningsrisk Skadade komponenter kan leda till kortslutningar etc. Det kan leda till död, allvarliga kroppsskador eller materialskador. Byt ut skadade komponenter. 110 Bruksanvisning 03/2015

111 Skötsel 9.2 Reparation 9.2 Reparation VARNING Explosionsrisk vid reparationsarbeten Reparationsarbeten är endast tillåtna inom ramen för de arbeten som beskrivs i denna bruksanvisning. Drift i explosiv atmosfär kan annars leda till explosion. Det kan leda till död, allvarliga kroppsskador eller materialskador. För reparationer därutöver måste man kontakta Service Center. Följ vid alla arbeten på maskinen de allmänna säkerhetsanvisningarna (Sida 15) och kraven i EN för en säker drift av elektriska anläggningar. Beakta vid alla inspektions- och servicearbeten på maskinen normen IEC / EN Märk Om maskinen behöver transporteras måste anvisningarna i kapitlet "Transportera (Sida 33)" beaktas Förbereda reparationsarbeten Bildframställningarna och komponentlistorna innehåller inga utförliga uppgifter om typ och mått på fästelement och konstruktionselement. Fastställ därför den aktuella tilldelningen vid demonteringen och märk ut den för monteringen. Dokumentera tilldelningen av delarna så att det ursprungliga skicket återställs. Använd anordningar som är lämpliga för demonteringen. Före demonteringen ska konstruktionselementen säkras mot att falla ned, t.ex. genom att fästelementen byts ut mot genom överlånga skruvar, gängade bultar eller liknande. På så sätt bärs motsvarande del upp efter tryckfallet. Centreringarna i axeländarna har försänkta gängor. Använd lämpliga lyftredskap med hänsyn till rotorvikt och belastningsriktning. VARNING Rotorn kan falla ner Ringskruvar enligt DIN 580 är olämpliga för att hänga på rotorn. Rotorn kan falla ned. Det kan leda till död, allvarliga kroppsskador eller materialskador. Använd lämpliga lyftredskap med hänsyn till rotorvikt och belastningsriktning. Bruksanvisning 03/

112 Skötsel 9.2 Reparation VARNING Risk för maskinskador på grund av ofackmässiga reparationsarbeten Genom osakkunniga reparationsarbeten kan maskinen skadas. Det kan uppkomma skador och/eller störningar som kan leda till död, allvarliga personskador eller materialskador. Demontera och montera maskinen sakkunnigt. Använd endast lämpliga verktyg och anordningar. Ersätt de skadade komponenterna omgående. Kontakta vid behov Service Center (Sida 141). VARNING Rotorn kan trilla ut Stöd rotorn vid arbete på styrlagret när maskinen står i lodrätt läge. Det kan leda till död, allvarliga kroppsskador eller materialskador. Stöd eller lasta av rotorn vid arbete i lodrätt maskinläge Täta maskinen Var noggrann och se till att det är rent under monteringen. Rengör alla blanka delfogar t.ex. mellan hus, lagersköldar och lagerinsatser och avlägsna gammalt tätningsmedel. Stryk in blanka delfogar med ej härdande, plastiskt tätningsmedel t.ex. "Hylomar M". Observera tillverkarens användnings- och säkerhetsanvisningar. Kontrollera elasticitet, åldrande eller skador på de befintliga tätningselementen på t.ex. uttagslådorna, och byt ut dem om de inte fungerar som de ska. Ersätt ev. packningar med originaldelar eller godkända tätningselement. Packningarna måste vara fullständigt limmade mot motorn resp. luftinträdeshuset. Spalter och öppningar vid packningarnas skarvar är inte tillåtna. Ytor vars kontaktytor tätats med flytande tätningsmedel kan återigen tätas med flytande originaltätningsmedel Hylomar M. Ytor vars kontaktytor tätades med packningar som limmades på ena sidan, kan åter tätas med originalpackningar under användning av originallim (Loctite). När du demonterar lock som är tätade med flytande tätningsmedel då gör du så här för att upprätthålla IP-kapslingsklassen för maskinen innan den stängs på nytt: 1. Använd endast tillåtna flytande tätningsmedel. 2. Rengör tätningsytorna enligt det tekniska databladet för det flytande tätningsmedlet. Tätningsytorna måste vara rena och torra före förnyad montering. 3. Lägg på det flytande tätningsmedlet som en hel sträng med ca 3 mm diameter. 112 Bruksanvisning 03/2015

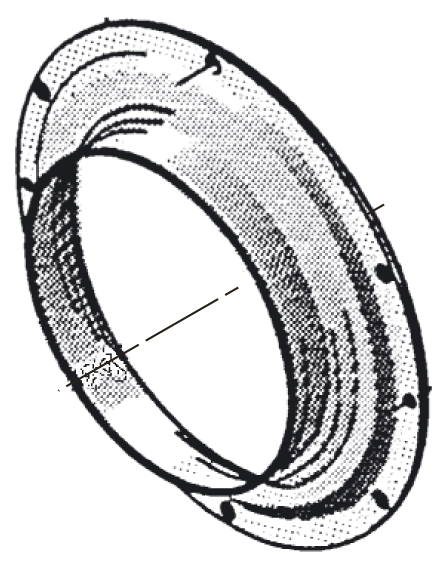

113 Skötsel 9.2 Reparation 4. Montera komponenterna när lösningsmedlet har avdunstat ev. under respekterande av en inskränkning av monteringstiden. 5. Efterdra efter några minuter fästskruvarna till locket efter påläggningen av det flytande tätningsmedlet på nytt. Märk Service Center Kontakta Service Center vid frågor. Se även Service och Support (Sida 141) Stationär värme VARNING Explosionsfara vid reparation av stationär värme Om den stationära värmaren inte förbereds korrekt före underhåll, om t.ex. icke godkända eller tillåtna reservdelar används, kan explosiva atmosförer tränga in i maskinen och orsaka explosion. Det kan leda till död, allvarliga kroppsskador eller materialskador. Reparation av stationärt värmesystem och den sedan nödvändiga styckkontrollen får endast genomföras av fackpersonal från Service Center (Sida 141) då detta kräver omfattande sakkunskaper. Endast tillåtna och godkända reservdelar får användas Fläktkåpa För att montera ur eller byta ytterfläkten måste fläktkåpan demonteras. Fläktkåpan är fastsatt med skruvar på maskinhuset. Demontering 1. Säkra fläktkåpan mot att falla ner innan arbetena påbörjas. 2. Lossa fästskruvarna som fäster fläktkåpan vid huset. 3. Ge akt på fastsättningselement som finns och förvara dem för monteringen. Bruksanvisning 03/
