SIMOTICS FD. Asynkronmotor Typ 1MM1. Bruksanvisning / Monteringsanvisning. Answers for industry.

Transkript

1 För användning i zon 22 (IEC/EN ) II 3D Ex tc IIIB T125 C Dc SIMOTICS FD Asynkronmotor Typ 1MM1 Bruksanvisning / Monteringsanvisning Utgåva 03/2015 Answers for industry.

2 :54 V7.02

3 Inledning 1 Säkerhetsanvisningar 2 Asynkronmotor SIMOTICS FD 1MM1 Bruksanvisning Monteringsanvisning Beskrivning 3 Förberedelser för användning 4 Montering 5 Elektrisk anslutning 6 Driftstart 7 Drift 8 Skötsel 9 Reservdelar 10 Skrotning 11 För användning i zon 22 (IEC/EN ) II 3D Ex tc IIIB T125 C Dc Service och Support Tekniska data och ritningar Kvalitetsdokument A B C Utgåva 03/2015

4 Juridisk information Varningskoncept Denna handbok innehåller anvisningar, som du måste iakttaga för din personliga säkerhet och för att undvika materielskador. Anvisningarna för din personliga säkerhet framhävs av en varningstriangel, anvisningar för enbart materielskador står utan varningstriangel. Allt efter farlighetsgrad skildras varningsanvisningarna i avtagande ordningsföljd i följande beskrivning. FARA betyder att dödsfall eller svåra personskador kommer att inträda, om inte lämpliga försiktighetsåtgärder vidtages. VARNING betyder att dödsfall eller svåra personskador kan inträda, om inte lämpliga försiktighetsåtgärder vidtages. SE UPP betyder att lätta personskador kan inträda, om inte lämpliga försiktighetsåtgärder vidtages. OBSERVERA betyder att materielskador kan inträda, om inte lämpliga försiktighetsåtgärder vidtages. Vid uppträdande av flera farlighetsgrader används alltid varningsanvisningen för den högsta graden. När det i en varningsanvisning varnas med en varningstriangel för personskador, då kan i samma varningsanvisning dessutom finnas en varning för materielskador bifogad. Kvalificerad personal Produkten eller systemet som tillhör denna dokumentation får endast hanteras av kvalificerad personal för vardera arbetsområde under beaktande av de för arbetsområdet gällande dokumentationerna, speciellt i dessa förekommande säkerhets- och varningsanvisningar. Kvalificerad personal kan på grund av sin utbildning och erfarenhet identifiera risker vid hanteringen av produkten/systemet och undvika möjliga faror. Avsedd användning av produkter från Siemens Var vänlig och iakttag följande: Märken VARNING Siemensprodukter får endast användas för de ändamål som anges i katalogen och i den tillhörande tekniska dokumentationen. Om främmande produkter och komponenter används måste dessa vara rekommenderade resp. godkända av Siemens. Felfri och säker produktfunktion förutsätter korrekt transport samt korrekt förvaring, uppställning, montering, installering, driftstart, manövrering och underhåll. Föreskrivna omgivningsvillkor måste följas. Anvisningar i den tillhörande dokumentationen måste beaktas. Alla med skyddsmärket markerade beteckningar är av Siemens AG registrerade varumärken. De övriga beteckningarna i detta dokument kan vara märken, vars användning av tredje man för eget ändamål kan skada innehavarens rättigheter. Ansvarsbefrielse Vi har kontrollerat innehållet i den tryckta skriften med avseende på överensstämmelse med den beskrivna hårdoch mjukvaran. Trots detta kan avvikelser inte uteslutas så att vi inte kan garantera en fullständig överensstämmelse. Uppgifterna i denna skrift kontrolleras regelbundet, nödvändiga ändringar ingår i de följande upplagorna. Siemens AG Process Industries and Drives Postfach NÜRNBERG TYSKLAND Dokumentets beställningsnummer: A5E P 03/2015 Ändringar förbehållna Copyright Siemens AG 2013, -, Alla rättigheter förbehålls

5 Innehållsförteckning 1 Inledning Om denna handledning Säkerhetsanvisningar Informationer för den anläggningsansvarige De fem säkerhetsreglerna Utbildad personal Säker hantering av elektriska maskiner Användning i områden med explosionsrisk tillhörande zon 2 eller Elektromagnetisk kompatibilitet Störningsfasthet Störspänningar vid drift med omformare Elektromagnetiska fält vid drift av anläggningar med elektrisk energiteknik Beskrivning Förberedelser för användning Säkerhetsrelevanta aspekter vid projektering av anläggning Respektera driftssätt Säkerställa kylning Utrymmesbehov för ventilation Utrymmesbehov för ventilation (option filter) Termiskt motorskydd Termiskt motorskydd med kalledare (option) Låskrets för automatisk eftersmörjningsanordning (option) Låskrets för stationärt värmesystem Stödfot vid konstruktion IM B Ljudemissionsvärden Varvtalsgränsvärden Respektera varvtals-vridmomentförlopp Fassynkronisering vid nätomkoppling Systemegenfrekvenser Torsionsbelastning av axellänken genom störningar i den elektriska anslutningen Transport och magasinering...34 Bruksanvisning 03/2015 5

6 Innehållsförteckning Kontrollera leveransen Lyfta maskin Säkra rotor Transportera maskinsats Magasinering Skydda maskin från korrosion Drift på omformare Nätform Omformardrift av explosionsskyddade maskiner Reducera lagerströmmar Isolerade lager vid drift på omformare Montering Förbereda montering Förutsättningar för monteringen Isolationsmotstånd och polarisationsindex Kontrollera isolationsmotstånd och polarisationsindex Förbereda anslutningsytor (IM B3) Förbereda anslutningsyta för fastsättning med fläns Förbereda anslutningsyta för fastsättning vid vägg Lyfta och positionera maskinen på användningsplatsen Förutsättningar för korrekt uppriktning och säker fastsättning Kontrollera redskap för godshantering Ta loss rotorhållaren Avlägsna rotorhållare på maskiner med vertikal konstruktion Avlägsna korrosionsskydd Montera kraftuttagselement Förutsättningar för säker lyftning och transport Sätta ner maskin Tappa ut kondensvatten Grov uppriktning av maskinen Montera maskin Säkerhetsanvisningar för monteringen Val av skruvar Förutsättningar för lugn, vibrationsfri gång Rikta upp och sätta fast maskin med arbetsmaskin (IM B3 / IM B35) Upprikta och sätta fast maskin med arbetsmaskin (IM B5) Sätta fast stödfot (IM B5) Rikta upp och sätta fast maskin med arbetsmaskin (IM V1, IM V10) Axial- och radialkrafter Elektrisk anslutning Säkerhetsanvisningar för den elektriska anslutningen Uttagslåda Uttagslåda 1XB Uttagslåda 1XB Uttagslåda 1XB Uttagslåda 1XB Uttagslåda 1XB Uttagslåda 1XB Bruksanvisning 03/2015

7 Innehållsförteckning Vrida uttagslåda Förberedelse Klämmornas beteckningar Välja kabel Ansluta jordledare Anslut metallskärmen i uttagslådan Utdragna ledningar - anslutning utan uttagslåda Rotationsriktning Anslutning Föra in kabel i uttagslådan 1XB... med lökringspackning Föra in kabel i uttagslådan 1XB... med kabelskruvkoppling Certifierade ledningsinföringar och förslutningsproppar Lägga kabel Ansluta kabel med kabelskor Ansluta kabel utan kabelskor Användning av aluminiumledare Användning av entrådig kabel Intern potentialutjämning Steglös anliggningsyta för packningen i uttagslådans lock Minsta luftavstånd Avsluta anslutningsarbeten Ansluta hjälpströmkretsar Välja kabel Föra in och dra kabel i hjälputtagslådan Egensäker strömkrets för givare eller sensorer Anslut metallskärmen i uttagslådan Ansluta temperaturövervakning till statorlindningen Avslutande åtgärder Drift på omformare Drift på omformare med låg pulsfrekvens Omformartoppspänning Omformardrift på jordat nät Driftstart Kontroller före idrifttagningen Mätning av isolationsmotståndet och polarisationsindex innan idrifttagande Smörja rullager före idrifttagningen Ställa in automatisk eftersmörjningsanordning Inställningsvärden för övervakning av lagertemperatur Inställningsvärden för övervakning av lindningstemperatur Provkörning Inställning av motorparametrar på omformaren Välja motortyp och motordata i programmet "STARTER" Idrifttagande på omformaren SINAMICS S/G via AOP Idrifttagande på omformaren SINAMICS G120P via IOP Bruksanvisning 03/2015 7

8 Innehållsförteckning 8 Drift Säkerhetsanvisningar under drift Överhettning av maskinen Drift i områden med explosionsrisk tillhörande zon Tillkoppling av maskin Koppla från stationärt värmesystem Eftersmörja rullager Driftupphåll Undvika dagg- resp. kondensbildning i maskinens inre Undvika stilleståndsskador på rullagren Mätning av isolationsmotståndet efter längre stillestånd Ta maskinen ur drift Åter ta maskin i drift Återtillkoppling efter Nödstopp Störningar Inspektion vid störningar Elektriska störningar Mekaniska störningar Störningar på rullager Skötsel Inspektion och service Säkerhetsanvisningar för inspektion och underhåll Explosionsrisk vid rengöring med tryckluft Mätning av isolationsmotståndet och polarisationsindex inom ramen för underhållsarbeten Inspektion vid störningar Första inspektionen efter montering eller reparation Huvudinspektion Inspektion och service av det stationära värmesystemet Inspektion av rullagren Rullager med automatisk eftersmörjningsanordning Eftersmörjningsintervall och fettyper för drift av rullager Täta rullagren (option "Höjd kapslingsklass") Rengöring av kylluftvägar Åtgärda lackskador Efterlackering Underhåll av uttagslådor Reparation Förbereda reparationsarbeten Stationär värme Ytterfläkt fläktkåpa Ytterfläkt av gjutstål Ytterfläkt av svetsad stålplåt Rullager Bruksanvisning 03/2015

9 Innehållsförteckning Montera ur rullager Montera ur V-ringen Montera ur labyrintpackningsringen Montera rullager Montera in V-ring Montera in V-ring (option "Förhöjd kapslingsklass") Montera in labyrintpackningsring Täta maskinen Reservdelar Beställningsuppgifter Rullager Stationär värme Hus, stator och rotor Ventilation Lagerinsats rullager DE- och NDE-sida Lagerinsats rullager DE- och NDE-sida Varvtalsgivare (tillval) Uttagslåda 1XB Uttagslåda 1XB Uttagslåda 1XB Uttagslåda 1XB Uttagslåda 1XB Uttagslåda 1XB Hjälputtagslåda 1XB Hjälputtagslåda 1XB Hjälputtagslåda 1XB Hjälputtagslåda 1XB Skrotning A B 11.1 Inledning Nationella i lag fastställda bestämmelser Ta isär maskin Avfallshantera komponenter Service och Support A.1 Siemens Service Center A.2 RoHS - Begränsning av användningen av vissa farliga ämnen Tekniska data och ritningar B.1 Åtdragningsmoment för skruvanslutningar Bruksanvisning 03/2015 9

10 Innehållsförteckning C Kvalitetsdokument C.1 EG-konformitetsförklaring Index Tabeller Tabell 3-1 Maskinutförande...22 Tabell 3-2 Maskinutförande med tändskyddsklass Ex t...22 Tabell 3-3 Data på typskylten...23 Tabell 3-4 Rullagervarianter...25 Tabell 4-1 Utrymmesbehov...30 Tabell 4-2 Utrymmesbehov...30 Tabell 4-3 gängskruven på rotorhållarens åtdragningsmoment...36 Tabell 5-1 Statorlindningens isolationsmotstånd vid 40 C...47 Tabell 5-2 Tillåtna avvikelser vid uppriktningen av maskinen med elastisk koppling...60 Tabell 6-1 Märkning av klämmor i exempel 1U Tabell 6-2 Bestämning av jordningsledararea...74 Tabell 6-3 Anslutningsteknik (med kabelsko / anslutning utan kabelsko )...76 Tabell 6-4 Utföranden kabelinföringsplatta...78 Tabell 6-5 Minsta luftavstånd beroende av effektivvärdet för växelspänningen U eff...84 Tabell 6-6 Maximal omformartoppspänning...88 Tabell 7-1 Inställningsvärden för övervakning av lagertemperaturerna före idrifttagandet...94 Tabell 7-2 Inställningsvärden för övervakning av lagertemperaturer...94 Tabell 7-3 Inställningsvärden vid idrifttagande...94 Tabell 7-4 Inställningsvärden i normaldrift...95 Tabell 8-1 Elektriska störningar Tabell 8-2 Mekaniska störningar Tabell 8-3 Störningar på rullager Tabell 9-1 Kontroller efter montering eller reparation Tabell 9-2 Kontroller vid huvudinspektion Tabell 9-3 Kriterier för val av rullagerfett Tabell 9-4 Rullagerfett för lodräta och vågräta konstruktioner Tabell 9-5 Alternativa smörjfetter med NLGI-klass 2 för motorer med vågrät konstruktion Tabell 10-1 Reservdelar för hus, stator och rotor Tabell 10-2 Reservdelar för ventilation Tabell 10-3 Reservdelar för lagerinsats DE- och NDE-sida Tabell 10-4 Reservdelar för lagerinsats DE- och NDE-sida Tabell 10-5 Reservdelar installation av varvtalsgivare Tabell 10-6 Reservdelar för uttagslåda 1XB Bruksanvisning 03/2015

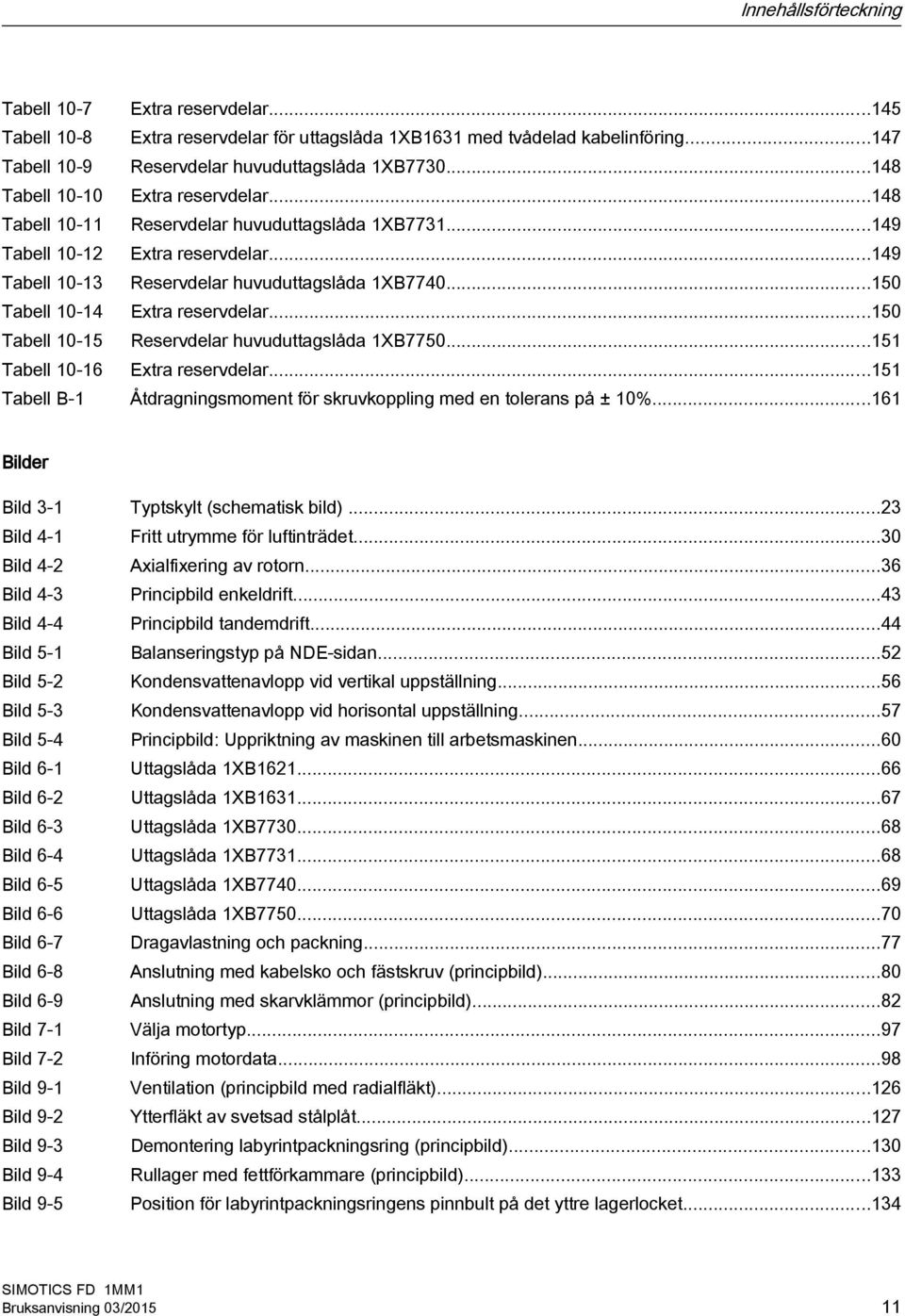

11 Innehållsförteckning Tabell 10-7 Extra reservdelar Tabell 10-8 Extra reservdelar för uttagslåda 1XB1631 med tvådelad kabelinföring Tabell 10-9 Reservdelar huvuduttagslåda 1XB Tabell Extra reservdelar Tabell Reservdelar huvuduttagslåda 1XB Tabell Extra reservdelar Tabell Reservdelar huvuduttagslåda 1XB Tabell Extra reservdelar Tabell Reservdelar huvuduttagslåda 1XB Tabell Extra reservdelar Tabell B-1 Åtdragningsmoment för skruvkoppling med en tolerans på ± 10% Bilder Bild 3-1 Typtskylt (schematisk bild)...23 Bild 4-1 Fritt utrymme för luftinträdet...30 Bild 4-2 Axialfixering av rotorn...36 Bild 4-3 Principbild enkeldrift...43 Bild 4-4 Principbild tandemdrift...44 Bild 5-1 Balanseringstyp på NDE-sidan...52 Bild 5-2 Kondensvattenavlopp vid vertikal uppställning...56 Bild 5-3 Kondensvattenavlopp vid horisontal uppställning...57 Bild 5-4 Principbild: Uppriktning av maskinen till arbetsmaskinen...60 Bild 6-1 Uttagslåda 1XB Bild 6-2 Uttagslåda 1XB Bild 6-3 Uttagslåda 1XB Bild 6-4 Uttagslåda 1XB Bild 6-5 Uttagslåda 1XB Bild 6-6 Uttagslåda 1XB Bild 6-7 Dragavlastning och packning...77 Bild 6-8 Anslutning med kabelsko och fästskruv (principbild)...80 Bild 6-9 Anslutning med skarvklämmor (principbild)...82 Bild 7-1 Välja motortyp...97 Bild 7-2 Införing motordata...98 Bild 9-1 Ventilation (principbild med radialfläkt) Bild 9-2 Ytterfläkt av svetsad stålplåt Bild 9-3 Demontering labyrintpackningsring (principbild) Bild 9-4 Rullager med fettförkammare (principbild) Bild 9-5 Position för labyrintpackningsringens pinnbult på det yttre lagerlocket Bruksanvisning 03/

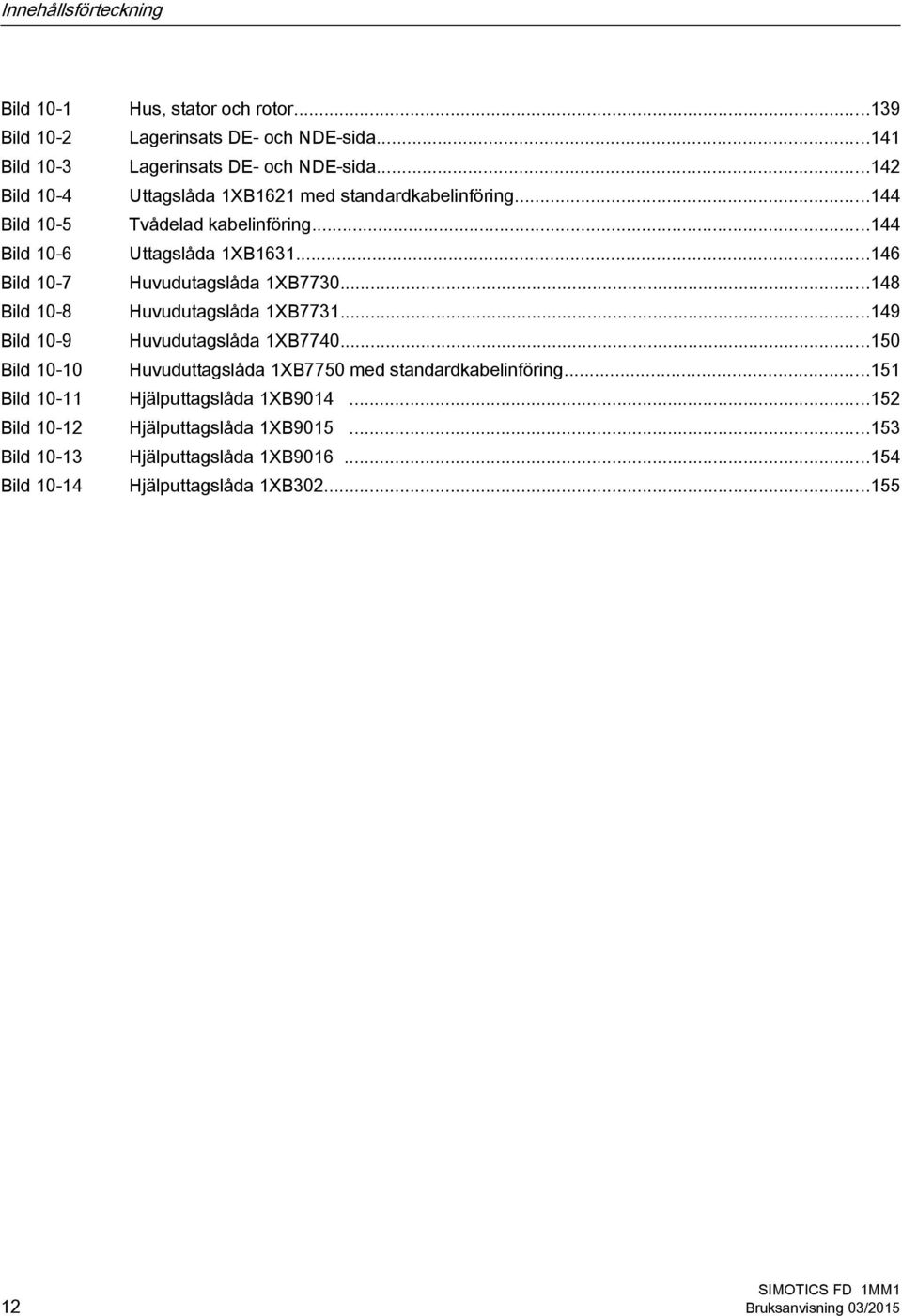

12 Innehållsförteckning Bild 10-1 Hus, stator och rotor Bild 10-2 Lagerinsats DE- och NDE-sida Bild 10-3 Lagerinsats DE- och NDE-sida Bild 10-4 Uttagslåda 1XB1621 med standardkabelinföring Bild 10-5 Tvådelad kabelinföring Bild 10-6 Uttagslåda 1XB Bild 10-7 Huvudutagslåda 1XB Bild 10-8 Huvudutagslåda 1XB Bild 10-9 Huvudutagslåda 1XB Bild Huvuduttagslåda 1XB7750 med standardkabelinföring Bild Hjälputtagslåda 1XB Bild Hjälputtagslåda 1XB Bild Hjälputtagslåda 1XB Bild Hjälputtagslåda 1XB Bruksanvisning 03/2015

13 Inledning Om denna handledning Denna bruksanvisning beskriver maskinen och ger information om hur den ska hanteras från leverans till skrotning. Spara bruksanvisningen för framtida bruk. Läs igenom bruksanvisningen innan någonting ska göras med maskinen. Följ alltid anvisningarna. På så sätt garanterar du en ofarlig och störningsfri funktion samt en lång användningstid för maskinen. Om du har förslag på hur man kan förbättra dokumentationen är du välkommen att kontakta Service Center (Sida 159). Textmarkeringar Konceptet för hänvisningar till varningar förklaras på baksidan av innertiteln. Följ alltid säkerhetsanvisningarna i denna bruksanvisning/monteringsanvisning. Förutom varningsanvisningarna, som du av säkerhetsskäl ovillkorligen måste följa, innehåller denna bruksanvisning/monteringsanvisning följande textmarkeringar: 1. Arbetsbeskrivningar visas som numrerad lista. Respektera ordningsföljden för arbetsstegen. För uppräkningar används listpunkt. Tankestreck kännetecknar uppräkningar i andra planet. Märk Vid Observera finns viktig information om produkten, hanteringen av produkten eller respektive del av dokumentationen. Upplysningen ger hjälp eller kompletterande förslag. Bruksanvisning 03/

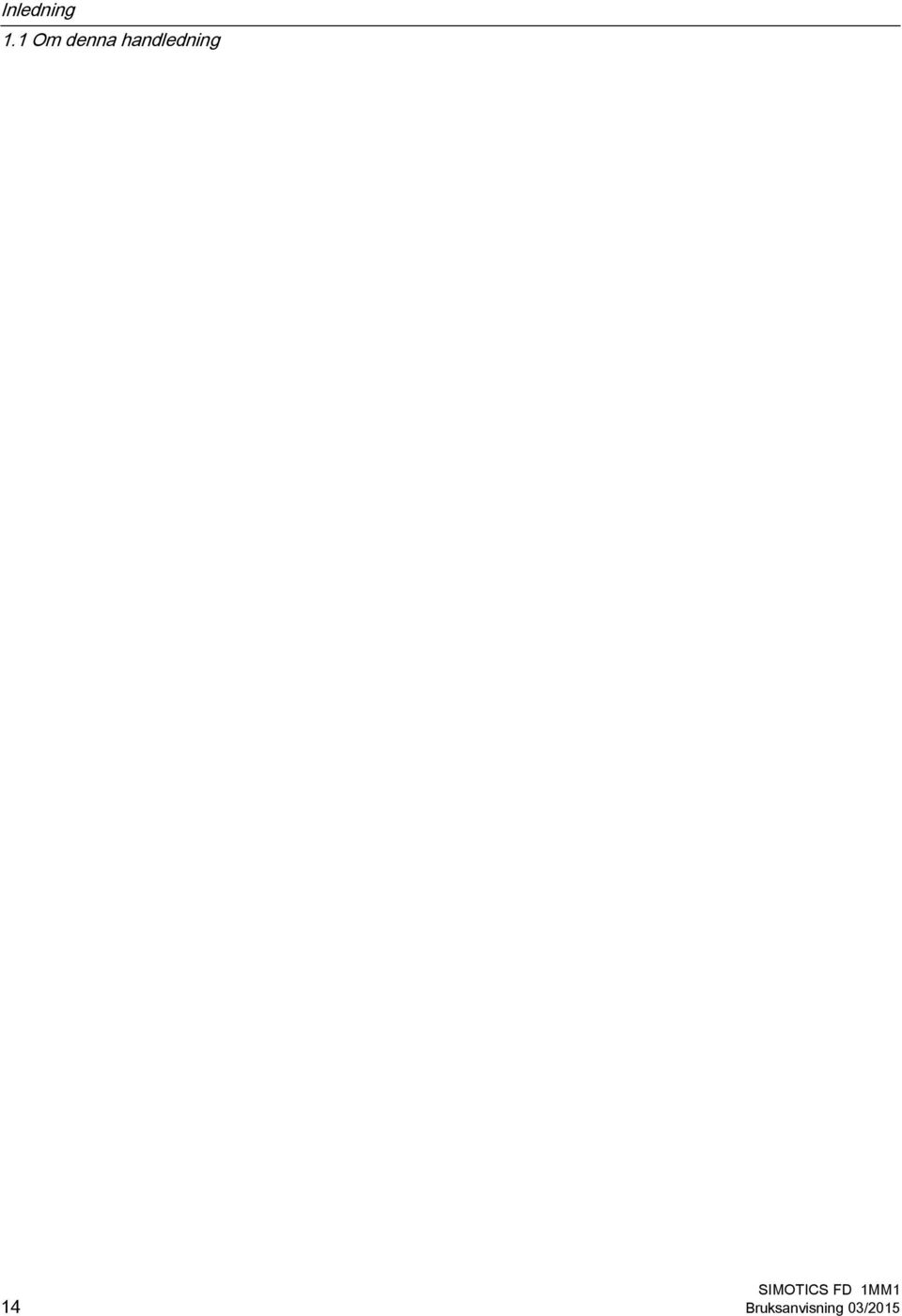

14 Inledning 1.1 Om denna handledning 14 Bruksanvisning 03/2015

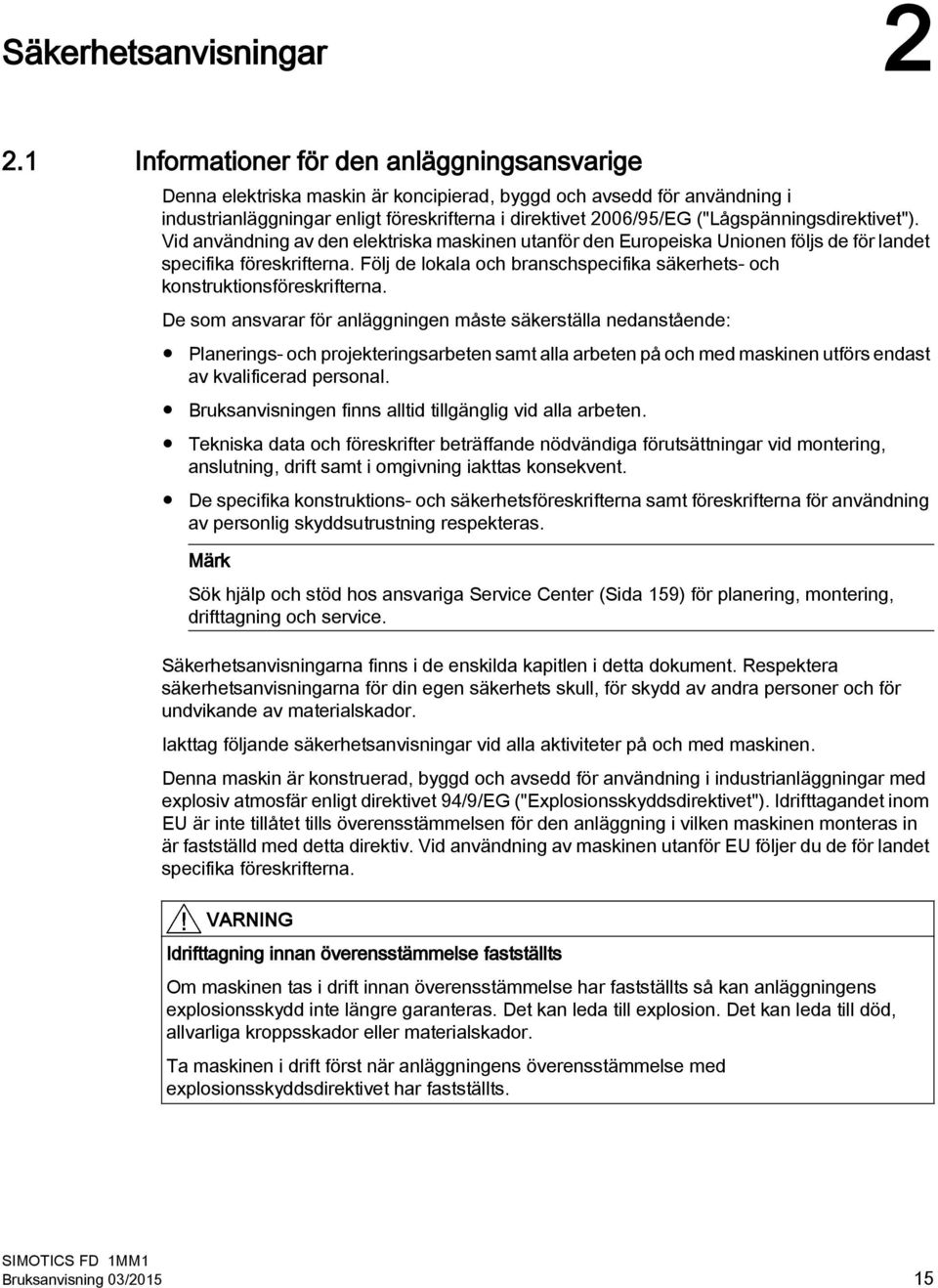

15 Säkerhetsanvisningar Informationer för den anläggningsansvarige Denna elektriska maskin är koncipierad, byggd och avsedd för användning i industrianläggningar enligt föreskrifterna i direktivet 2006/95/EG ("Lågspänningsdirektivet"). Vid användning av den elektriska maskinen utanför den Europeiska Unionen följs de för landet specifika föreskrifterna. Följ de lokala och branschspecifika säkerhets- och konstruktionsföreskrifterna. De som ansvarar för anläggningen måste säkerställa nedanstående: Planerings- och projekteringsarbeten samt alla arbeten på och med maskinen utförs endast av kvalificerad personal. Bruksanvisningen finns alltid tillgänglig vid alla arbeten. Tekniska data och föreskrifter beträffande nödvändiga förutsättningar vid montering, anslutning, drift samt i omgivning iakttas konsekvent. De specifika konstruktions- och säkerhetsföreskrifterna samt föreskrifterna för användning av personlig skyddsutrustning respekteras. Märk Sök hjälp och stöd hos ansvariga Service Center (Sida 159) för planering, montering, drifttagning och service. Säkerhetsanvisningarna finns i de enskilda kapitlen i detta dokument. Respektera säkerhetsanvisningarna för din egen säkerhets skull, för skydd av andra personer och för undvikande av materialskador. Iakttag följande säkerhetsanvisningar vid alla aktiviteter på och med maskinen. Denna maskin är konstruerad, byggd och avsedd för användning i industrianläggningar med explosiv atmosfär enligt direktivet 94/9/EG ("Explosionsskyddsdirektivet"). Idrifttagandet inom EU är inte tillåtet tills överensstämmelsen för den anläggning i vilken maskinen monteras in är fastställd med detta direktiv. Vid användning av maskinen utanför EU följer du de för landet specifika föreskrifterna. VARNING Idrifttagning innan överensstämmelse fastställts Om maskinen tas i drift innan överensstämmelse har fastställts så kan anläggningens explosionsskydd inte längre garanteras. Det kan leda till explosion. Det kan leda till död, allvarliga kroppsskador eller materialskador. Ta maskinen i drift först när anläggningens överensstämmelse med explosionsskyddsdirektivet har fastställts. Bruksanvisning 03/

16 Säkerhetsanvisningar 2.4 Säker hantering av elektriska maskiner 2.2 De fem säkerhetsreglerna För din personliga säkerhets skull och för att undvika materialskador, ska du, när du utför arbeten på maskinen, alltid följa de säkerhetsrelevanta anvisningarna samt iaktta följande fem säkerhetsregler enligt EN "Arbete i spänningsfritt tillstånd". Använd de fem säkerhetsreglerna i nämnd ordningsföljd innan du börjar arbeta på maskinen. Fem säkerhetsregler 1. Frikoppla. Frånskilj även hjälpströmkretsarna, t.ex. stationärt värmesystem. 2. Säkra mot återinkoppling. 3. Fastställ spänningsfrihet. 4. Jordning och kortslutning. 5. Täck eller skärma av angränsande delar under spänning. Efter det arbetet avslutats upphäver du åter de vidtagna åtgärderna i omvänd ordningsföljd. 2.3 Utbildad personal Alla arbeten på maskinen får endast utföras av kvalificerad personal. Kvalificerad personal enligt denna dokumentation är personer som uppfyller följande förutsättningar: De är på grund av sin utbildning och erfarenhet i stånd att förutse riskerna inom respektive aktivitetsområde och att undvika möjliga faror. De har av den ansvarige fått i uppdrag att utföra arbeten på maskinen. 2.4 Säker hantering av elektriska maskiner Säkerheten på arbetsplatsen beror av uppmärksamhet, samvetsgrannhet och förnuft hos alla personer som installerar, driver och underhåller maskinen. Förutom iakttagande av de angivna säkerhetsåtgärderna skall man principiellt vara försiktig i närheten av maskinen. Ge alltid akt på din säkerhet. Iakttag för undvikande av olyckor även följande: Allmänna säkerhetsföreskrifter i respektive användningsland Specifika föreskrifter från den som driver anläggningen och för användningsområdet Specifika överenskommelser som har gjorts med den som driver anläggningen Separata säkerhetsanvisningar som levererades med maskinen Säkerhetssymboler och anvisningar på maskinen och dess förpackning 16 Bruksanvisning 03/2015

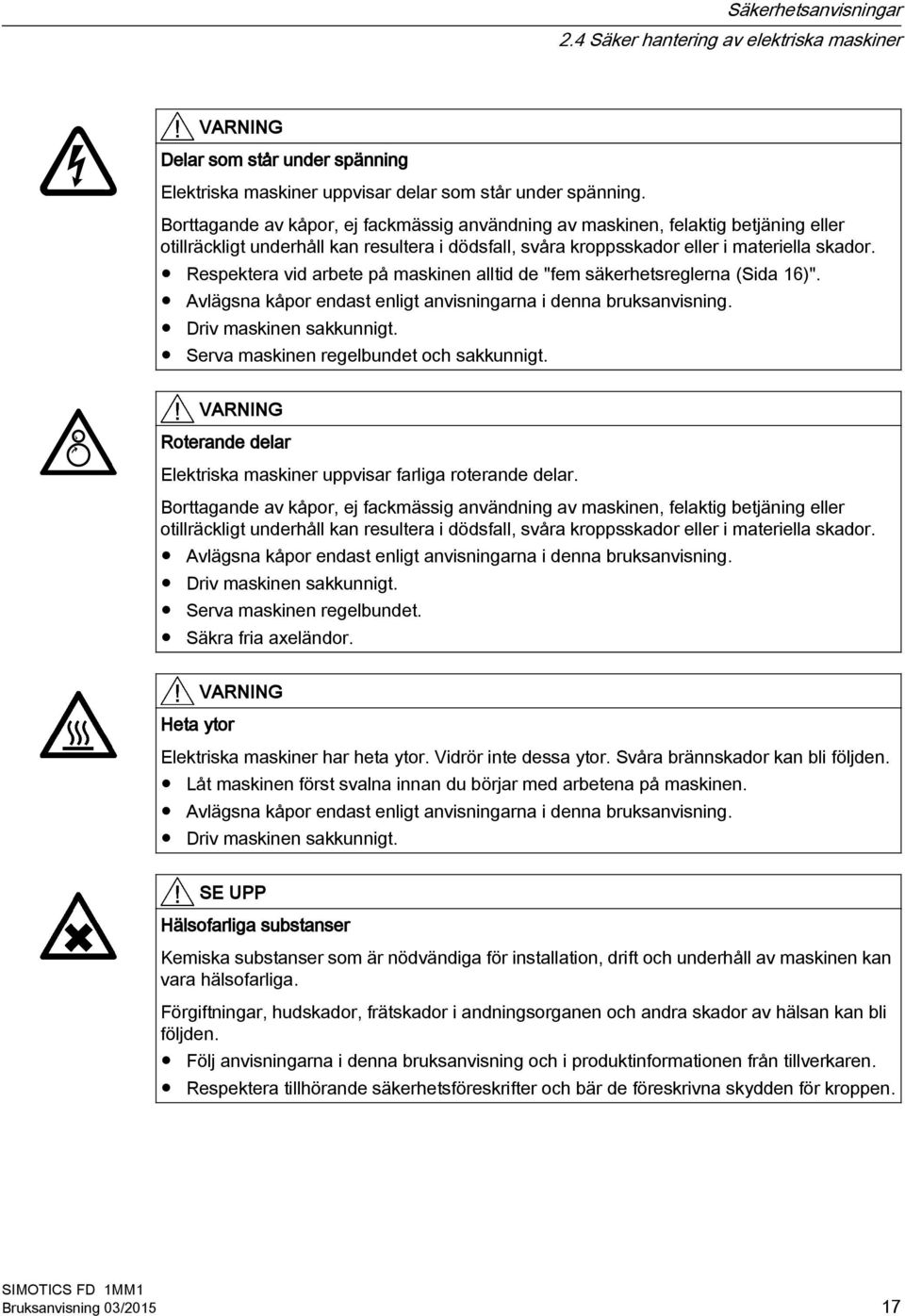

17 Säkerhetsanvisningar 2.4 Säker hantering av elektriska maskiner VARNING Delar som står under spänning Elektriska maskiner uppvisar delar som står under spänning. Borttagande av kåpor, ej fackmässig användning av maskinen, felaktig betjäning eller otillräckligt underhåll kan resultera i dödsfall, svåra kroppsskador eller i materiella skador. Respektera vid arbete på maskinen alltid de "fem säkerhetsreglerna (Sida 16)". Avlägsna kåpor endast enligt anvisningarna i denna bruksanvisning. Driv maskinen sakkunnigt. Serva maskinen regelbundet och sakkunnigt. VARNING Roterande delar Elektriska maskiner uppvisar farliga roterande delar. Borttagande av kåpor, ej fackmässig användning av maskinen, felaktig betjäning eller otillräckligt underhåll kan resultera i dödsfall, svåra kroppsskador eller i materiella skador. Avlägsna kåpor endast enligt anvisningarna i denna bruksanvisning. Driv maskinen sakkunnigt. Serva maskinen regelbundet. Säkra fria axeländor. VARNING Heta ytor Elektriska maskiner har heta ytor. Vidrör inte dessa ytor. Svåra brännskador kan bli följden. Låt maskinen först svalna innan du börjar med arbetena på maskinen. Avlägsna kåpor endast enligt anvisningarna i denna bruksanvisning. Driv maskinen sakkunnigt. SE UPP Hälsofarliga substanser Kemiska substanser som är nödvändiga för installation, drift och underhåll av maskinen kan vara hälsofarliga. Förgiftningar, hudskador, frätskador i andningsorganen och andra skador av hälsan kan bli följden. Följ anvisningarna i denna bruksanvisning och i produktinformationen från tillverkaren. Respektera tillhörande säkerhetsföreskrifter och bär de föreskrivna skydden för kroppen. Bruksanvisning 03/

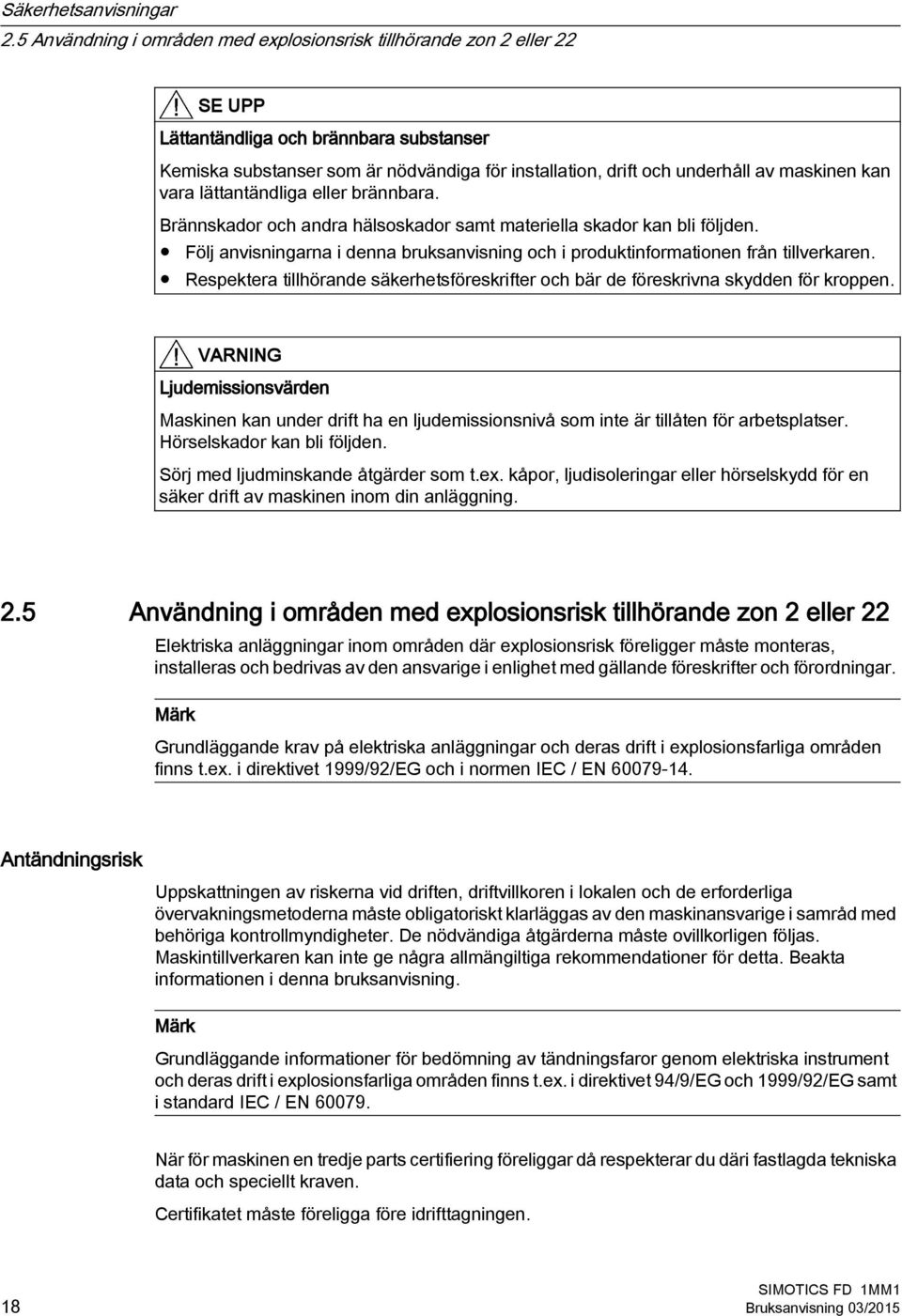

18 Säkerhetsanvisningar 2.5 Användning i områden med explosionsrisk tillhörande zon 2 eller 22 SE UPP Lättantändliga och brännbara substanser Kemiska substanser som är nödvändiga för installation, drift och underhåll av maskinen kan vara lättantändliga eller brännbara. Brännskador och andra hälsoskador samt materiella skador kan bli följden. Följ anvisningarna i denna bruksanvisning och i produktinformationen från tillverkaren. Respektera tillhörande säkerhetsföreskrifter och bär de föreskrivna skydden för kroppen. VARNING Ljudemissionsvärden Maskinen kan under drift ha en ljudemissionsnivå som inte är tillåten för arbetsplatser. Hörselskador kan bli följden. Sörj med ljudminskande åtgärder som t.ex. kåpor, ljudisoleringar eller hörselskydd för en säker drift av maskinen inom din anläggning. 2.5 Användning i områden med explosionsrisk tillhörande zon 2 eller 22 Elektriska anläggningar inom områden där explosionsrisk föreligger måste monteras, installeras och bedrivas av den ansvarige i enlighet med gällande föreskrifter och förordningar. Märk Grundläggande krav på elektriska anläggningar och deras drift i explosionsfarliga områden finns t.ex. i direktivet 1999/92/EG och i normen IEC / EN Antändningsrisk Uppskattningen av riskerna vid driften, driftvillkoren i lokalen och de erforderliga övervakningsmetoderna måste obligatoriskt klarläggas av den maskinansvarige i samråd med behöriga kontrollmyndigheter. De nödvändiga åtgärderna måste ovillkorligen följas. Maskintillverkaren kan inte ge några allmängiltiga rekommendationer för detta. Beakta informationen i denna bruksanvisning. Märk Grundläggande informationer för bedömning av tändningsfaror genom elektriska instrument och deras drift i explosionsfarliga områden finns t.ex. i direktivet 94/9/EG och 1999/92/EG samt i standard IEC / EN När för maskinen en tredje parts certifiering föreliggar då respekterar du däri fastlagda tekniska data och speciellt kraven. Certifikatet måste föreligga före idrifttagningen. 18 Bruksanvisning 03/2015

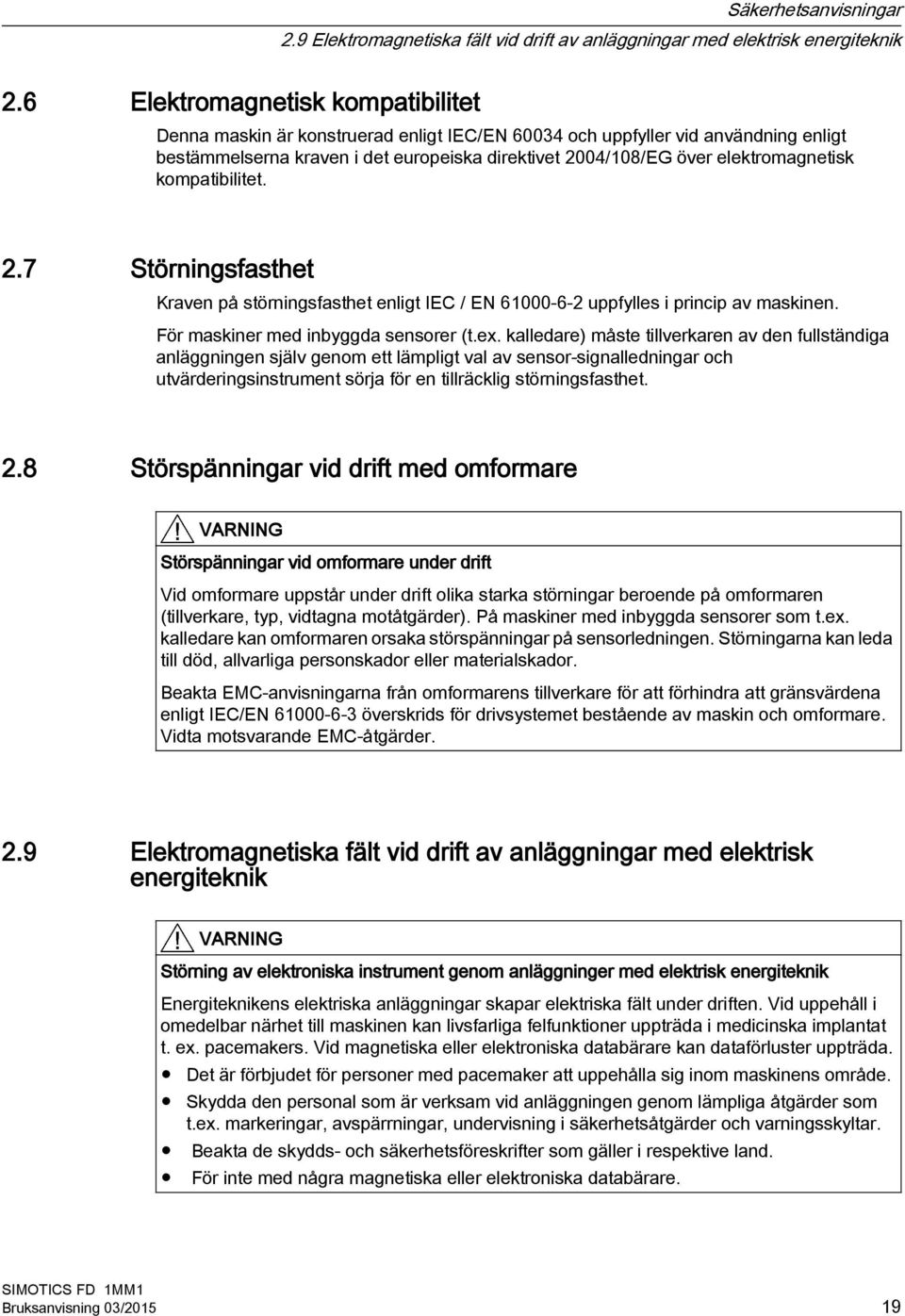

19 Säkerhetsanvisningar 2.9 Elektromagnetiska fält vid drift av anläggningar med elektrisk energiteknik 2.6 Elektromagnetisk kompatibilitet Denna maskin är konstruerad enligt IEC/EN och uppfyller vid användning enligt bestämmelserna kraven i det europeiska direktivet 2004/108/EG över elektromagnetisk kompatibilitet. 2.7 Störningsfasthet Kraven på störningsfasthet enligt IEC / EN uppfylles i princip av maskinen. För maskiner med inbyggda sensorer (t.ex. kalledare) måste tillverkaren av den fullständiga anläggningen själv genom ett lämpligt val av sensor-signalledningar och utvärderingsinstrument sörja för en tillräcklig störningsfasthet. 2.8 Störspänningar vid drift med omformare VARNING Störspänningar vid omformare under drift Vid omformare uppstår under drift olika starka störningar beroende på omformaren (tillverkare, typ, vidtagna motåtgärder). På maskiner med inbyggda sensorer som t.ex. kalledare kan omformaren orsaka störspänningar på sensorledningen. Störningarna kan leda till död, allvarliga personskador eller materialskador. Beakta EMC-anvisningarna från omformarens tillverkare för att förhindra att gränsvärdena enligt IEC/EN överskrids för drivsystemet bestående av maskin och omformare. Vidta motsvarande EMC-åtgärder. 2.9 Elektromagnetiska fält vid drift av anläggningar med elektrisk energiteknik VARNING Störning av elektroniska instrument genom anläggninger med elektrisk energiteknik Energiteknikens elektriska anläggningar skapar elektriska fält under driften. Vid uppehåll i omedelbar närhet till maskinen kan livsfarliga felfunktioner uppträda i medicinska implantat t. ex. pacemakers. Vid magnetiska eller elektroniska databärare kan dataförluster uppträda. Det är förbjudet för personer med pacemaker att uppehålla sig inom maskinens område. Skydda den personal som är verksam vid anläggningen genom lämpliga åtgärder som t.ex. markeringar, avspärrningar, undervisning i säkerhetsåtgärder och varningsskyltar. Beakta de skydds- och säkerhetsföreskrifter som gäller i respektive land. För inte med några magnetiska eller elektroniska databärare. Bruksanvisning 03/

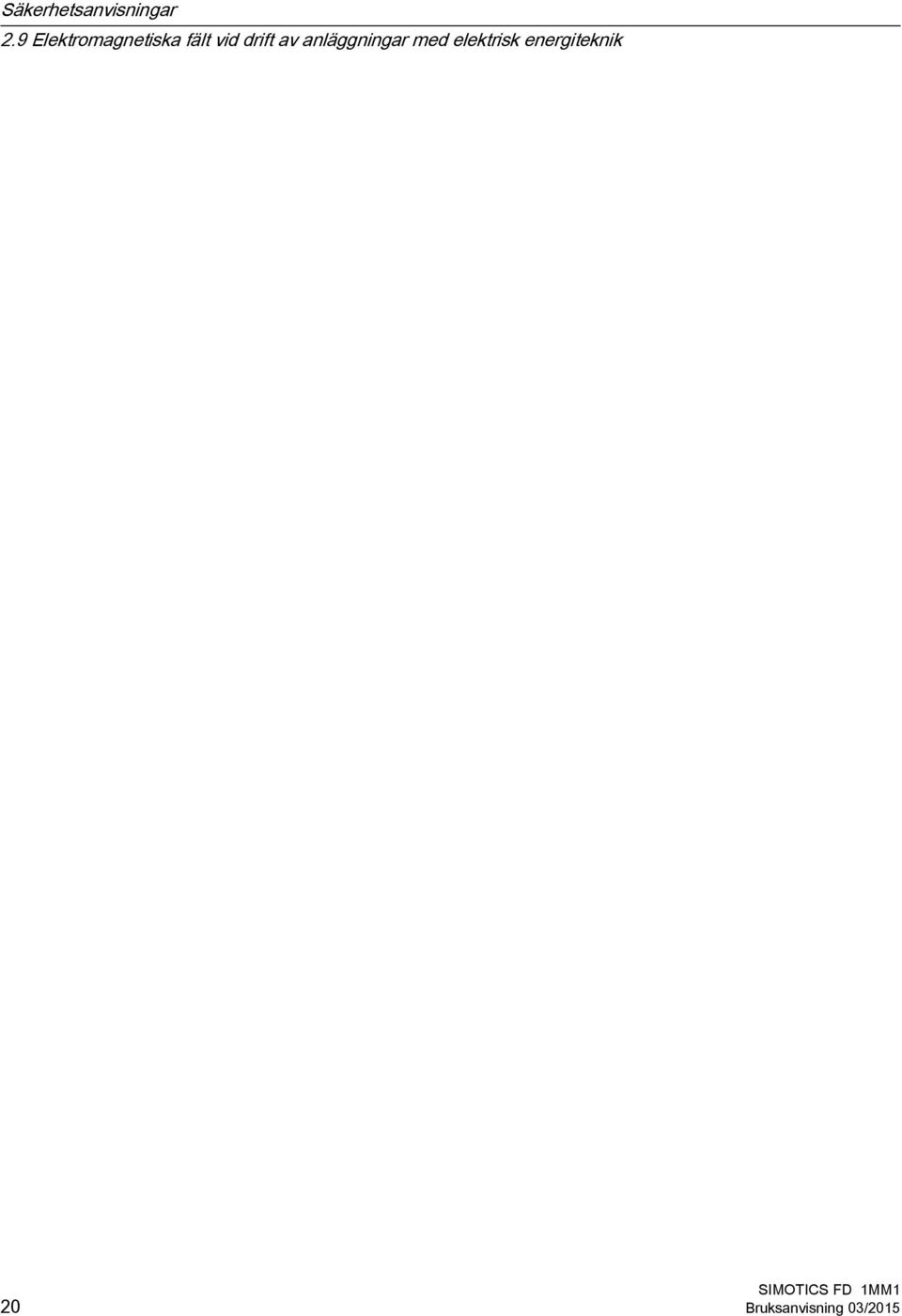

20 Säkerhetsanvisningar 2.9 Elektromagnetiska fält vid drift av anläggningar med elektrisk energiteknik 20 Bruksanvisning 03/2015

21 Beskrivning 3 Användningsområde Denna elektriska maskin är avsedd för breda användningsområden inom drivningsteknik samt energiomvandling. De utmärks av sin tålighet, långa livslängd och pålitlighet, samt stora variationsmöjligheter för optimal anpassning till respektive funktion. Tillverkningsdetaljer för den levererade maskinen samt information om tillåtna driftvillkor hämtas från denna dokumentation. Maskinen konstruerades i enlighet med beställarens specifikation och får endast användas enligt överenskommelserna i kontraktet. De tillåtna driftsvillkoren är angivna på typskylten. Tekniska data finns beskrivna i katalogen. Tändskyddsklass Ex tc Denna maskin är utförd i tändskyddsklassen "Skydd av hus" (Ex tc) enligt IEC / EN och IEC / EN Den får därför drivas i explosionsfarliga områden med brännbart, ej ledande damm motsvarande zon 22 enligt IEC / EN VARNING Explosionsrisk Denna maskin är inte konstruerad för användning i följande områden: Gasexplosionsfarliga områden. Områden där explosionsrisk föreligger på grund av hybridblandningar. Områden med damm från explosiva ämnen. Explosionsfarliga områden med ledande damm Områden med pyrofora ämnen. Om maskinen drivs i dessa områden kan det leda till en explosion. Det kan leda till död, allvarliga kroppsskador eller materialskador. Driv inte denna maskin i ovan nämnda områden. Maskinutförande De föreskrifter och normer som ligger till grund för konstruktionen och tester av denna maskin står på typskylten. Bruksanvisning 03/

22 Beskrivning Maskinutförandet motsvarar i princip efterföljande standarder. Tillstånden hos de refererade harmoniserade standarderna hittar du i EG-försäkran om överensstämmelse. Tabell 3-1 Maskinutförande Kännetecken Norm Dimensioner och driftsförhållanden IEC / EN Skyddstyp IEC / EN Kylning IEC / EN Konstruktion IEC / EN Anslutningsbeteckningar och rotationsriktning IEC / EN Ljudemissonsvärde IEC / EN Startegenskaper, roterande elektriska maskiner * IEC/EN Vibrationsnivåer IEC / EN Klassificering av verkningsgrad för trefasmotorer med kortslutna rotorer ** IEC/EN Vibrationsgränsvärden DIN ISO * Endast för maskiner för nätdrift ** Undantagna polomkopplingsbara motorer För explosionssäkra maskiner gäller dessutom följande normer: Tabell 3-2 Maskinutförande med tändskyddsklass Ex t Kännetecken Norm Tändskyddsklass Ex t 1 IEC / EN IEC / EN Option, beroende på beställning Typskylt På typskylten finns identifikationsdata och de viktigaste tekniska data. Data på typskylten och i kontrakt fastlagda överenskommelser bestämmer gränserna för avsedd användning. 22 Bruksanvisning 03/2015

23 Beskrivning SIEMENS Bild 3-1 Typtskylt (schematisk bild) Tabell 3-3 Data på typskylten Pos. Beskrivning Pos. Beskrivning (1) Motortyp (15) Märkeffekt [kw eller HP] (2) Beställningsnummer (16) Märkeffektfaktor (3) Serienummer (17) Märkvarvtal [1/min eller rpm] (4) Beteckning för motorserien (18) Märkfrekvens [Hz] (5) Vikt (19) Effektivitetsklass (IE-code) eller verkningsgrad enligt IEEE112B eller tom (6) kapslingsklass (20) Verkningsgrad enligt IEC/EN eller ström vid servicefaktoreffekt (7) Konstruktion (21) Motordesign (omformar- eller nätmotor) (8) Tillåtet område för omgivningstemperaturen (22) Nätspänning / -frekvens (9) Termisk klass för isolersystemet (23) Optionala ytterligare uppgifter (t.ex. servicefaktor, design- och codeletter, kylvattenmängd och -inlopps temperatur, ) (10) Termisk klass för utnyttjandet (24) Produktionsland och -ort (11) Maximalvarvtal [1/min eller rpm] (25) Certifieringstecken för UL / CSA + file-nummer (option) (12) Norm(er) (26) Certifikatsnummer för Ex-motorer i zon 2 (tillval) Bruksanvisning 03/

24 Beskrivning Pos. Beskrivning Pos. Beskrivning (13) Märkspänning [V] och koppling (27) Rotationsriktning (14) Märkström [A] (28) Data Matrix Code (beställningsnummer och serienummer) Rotor Rotorpaketet med rotorlindning är fastpressat på axeln. Axeln har normalt en cylindrisk axelända på DE-sidan. Beroende på utförande kan det finnas en andra axelända på NDEsidan. Drivning Motorn matas varvtalsreglerat via en omformare. Den är optimerad för drift vid SINAMICS lågspänningsomformare. Andra omformare måste motsvara vissa krav: mer information därtill finns i katalogen eller projekteringsdokumenten. OBSERVERA Förstörelse av maskinen vid nätdrift Om maskinen ansluts direkt till elnätet kan den förstöras. Driv maskinen endast med en omformare. Kylning Kylsystemet är utfört som sluten, inre kylkrets. Maskinens förlustvärme avges via ytan till omgivningsluften. En axelfläkt sätter kylluften i rörelse i det inre primärkretsloppet. Cirkulationen av kylluften i det yttre sekundärkretsloppet skapas av en axelfläkt. Beroende på utförande, axelhöjd och varvtal är olika ytterfläktar inmonterade: Ytterfläkt Utförande Axelhöjd Rotationsriktning Varvtal Ytterfläkt av plast 1LL...3A 1LM...3A 315 dubbelriktad alla Ytterfläkt av gjutstål 1MM...3A 315 dubbelriktad alla 1MM...3B...2 1MM...3B...3 1MM...3B...4 1MM...3B...6 1MM...3B...7 1MM...3B...8 1MM...3B... 9 * 355 dubbelriktad < 3000 min Bruksanvisning 03/2015

25 Beskrivning Ytterfläkt Utförande Axelhöjd Rotationsriktning Varvtal Ytterfläkt av svetsad stålplåt 1LL...3B enkelriktad 3000 min -1 1LM...3B...1 1MM...3B...1 1LL...3B...5 1LM...3B...5 1MM...3B...5 1LL...4A 400 enkelriktad alla 1LM...4A 1MM...4A 1LL...4B 450 enkelriktad alla 1LM...4B 1MM...4B * Avvikande data Kapslingsklass Maskinen är utförd i kapslingsklass IP55. Rullagring Maskinerna har allt efter utförande, och motsvarande de driftsförhållande som angetts vid beställningen, utrustats med olika rullagervarianter. De olika typerna har angivits på maskinens smörjskylt. Vid omformardrift installeras i normalfall ett isolerat lager på NDE-sidan. Det finns följande varianter av rullagring: Tabell 3-4 Rullagervarianter Utförande Vågrät konstruktion, kopplingskraftuttag Vågrät konstruktion, för förhöjda tvärkrafter t. ex. vid remdrift Lodrät konstruktion, axelhöjd 315, kopplingsuttag Lodrät konstruktion, axelhöjd Rullager DE-sida: Spårkullager som fastlager NDE-sida: Spårkullager som frigående lager med axiala tryckfjädrar DE-sida: Cylinderrullager som frigående lager NDE-sida: Spårkullager som fastlager DE-sida: Spårkullager som fastlager NDE-sida: Spårkullager som frigående lager med axiala tryckfjädrar DE-sida: Kombination kullager för axiellt och radiellt tryck / spårkullager som fastlager NDE-sida: Spårkullager som frigående lager med axiala tryckfjädrar Automatisk eftersmörjningsanordning (tillval) Rullagren är optionalt utrustade med automatisk eftersmörjningsanordning. Rullagren försörjs med inställbara tidsintervall portionsvis med nytt fett av eftersmörjningsanordningen. Bruksanvisning 03/

26 Beskrivning Rullagerutförande för "Förhöjd kapslingsklass" (option) Genom den förbyggda fettförkammaren före den egentliga lagerinsatsen uppnås en förstärkt tätning av lagerinsatserna mot damm och vatten. Även om samma fett används i båda fallen kallas detta här för "smörjfett" eller "tätningsfett", beroende på dess olika funktioner. Uppbyggnad Det yttre lagerlocket bildar tillsammans med uppsamlingsrummet för gammal smörjolja och labyrintpackningsringen (option) fettförkammaren för tätningsfettet. I det yttre lagerlocket finns också den andra smörjnippeln med fettkanalen som används för att pressa in tätningsfettet. Fettförkammaren är tätad mot uppsamlingsrummet för smörjfettet med en V-ring resp. en kombination av V-ring/filtring för att förhindra att det i förkammaren inpressade tätningsfettet tränger i uppsamlingsrummet. Tätningsfettet i fettförkammaren tränger under driften långsamt ut ur labyrinten och tätar labyrinten resp. tar bort eventuellt damm som trängt in och fastnat i det yttre området. Uttagslåda Följande uttagslådor används allt efter maskinens utförande för kabelanslutningar: Uttagslåda Anmärkning Användning GT640 Endast för nätmaskiner Ej för explosionsskyddade utföranden 1XB1621 1XB XB1631 1XB7730 Ej för IEC-explosionsskyddade utföranden 1XB7731 Ej för IEC-explosionsskyddade utföranden 1XB XB7740 Ej för IEC-explosionsskyddade utföranden Beroende på uttagslåda och -utförande är det möjligt att vrida uttagslådan ±90 enligt anslutningsriktningen. Omflyttning till den andra motorsidan är endast möjligt med hjälp av Service Center. Om du i efterhand vill utrusta med en annan uttagslåda då tar du kontakt med Service Center (Sida 159). Se även Vrida uttagslåda (Sida 70) Uttagslåda (Sida 65) Märk Mer information däröver finns i katalogen D81.8-2/14. Extrautrustning Motsvarande beställningen kan varierande extrautrustning som t.ex. temperatursensorer för lagerövervakning eller för lindningsövervakning vara in- eller tillmonterad. 26 Bruksanvisning 03/2015

27 Beskrivning Stationärt värmesystem (option) Maskinen är utrustad med ett stationärt värmesystem. Anslutningsdata finns på maskinens extraskylt. Bruksanvisning 03/

28 Beskrivning 28 Bruksanvisning 03/2015

29 Förberedelser för användning 4 God planering och förberedelse av maskinens användning är viktiga förutsättningar för en enkel och korrekt installation, säker drift och tillgänglighet av maskinen för underhåll och reparation. I detta kapitel får du veta vad du ska iakttaga vid projekteringen av anläggningen vad gäller denna maskin och förbereda innan maskinen levereras. 4.1 Säkerhetsrelevanta aspekter vid projektering av anläggning Resterande risker utgår från maskinen. Dessa finns beskrivna i kapitlet "Säkerhetsanvisningar" (Sida 15) eller de tematiskt tillordnade avsnitten. Sörj genom lämpliga säkerhetsanordningar som kåpor, avspärrningar, markeringar osv. för en säker drift av maskinen inom anläggningen. 4.2 Respektera driftssätt Respektera driftssättet för maskinen. Undvik övervarvtal och därmed skador på maskinen med en lämplig styrning. 4.3 Säkerställa kylning Säkerställ att maskinen och/eller ett ev. monterat separat fläktaggregat får tillräcklig kylning genom kylluftsströmmen på användningsplatsen: Kylluften kan strömma till och från obehindrat. Full effekt från fläkten nås endast om löphjulet har fri tillströmning. Respektera det fria avståndet enligt måttschemat. Varm frånluft får inte sugas in igen. På lodräta konstruktioner med luftinlopp uppifrån måste luftinloppsöppningarna vara skyddade mot inträde av främmande föremål och vatten. Bruksanvisning 03/

30 Förberedelser för användning 4.5 Utrymmesbehov för ventilation (option filter) 4.4 Utrymmesbehov för ventilation Respektera ett fritt utrymme för luftinträdet (A) vid användningsplatsen för maskinen. Planera tillräckligt med utrymme vid maskinens användningsplats så att fläktkåpan kan demonteras och monteras på plats vid behov. Det erforderliga utrymmesbehovet finns i följande tabell: Tabell 4-1 Utrymmesbehov Axelhöjd för motorn [mm] Utrymmesbehov / fritt utrymme A mm mm mm mm 4.5 Utrymmesbehov för ventilation (option filter) Respektera ett fritt utrymme för luftinträdet (A) vid användningsplatsen för maskinen. Planera tillräckligt med utrymme vid maskinens användningsplats så att filtret kan demonteras och monteras på plats vid behov. Det erforderliga utrymmesbehovet finns i följande tabell: Tabell 4-2 Utrymmesbehov Axelhöjd för motorn [mm] Utrymmesbehov / fritt utrymme A mm mm mm mm Bild 4-1 Fritt utrymme för luftinträdet 30 Bruksanvisning 03/2015

31 Förberedelser för användning 4.10 Stödfot vid konstruktion IM B5 4.6 Termiskt motorskydd Maskinen är seriemässigt utrustad med en temperaturgivare KTY 84 och optionalt med kalledare eller PT100 för direkt övervakning av motortemperaturen för att skydda maskinen för överbelastning i drift. Planera en motsvarande koppling för övervakning. 4.7 Termiskt motorskydd med kalledare (option) Maskinen är utrustad med kalledare för direkt övervakning av motortemperaturen för att skydda maskinen för överbelastning i drift. Planera en motsvarande koppling för övervakning. 4.8 Låskrets för automatisk eftersmörjningsanordning (option) Eftersmöjrning är tillåten endast vid roterande axel. Sätt därför på maskiner med automatisk eftersmöjrningsanordning in en låskrets som förhindrar att eftersmöjrningsanordningen är i drift när maskinen står still. 4.9 Låskrets för stationärt värmesystem Om den stationära värmen används med maskinen igång, kan maskinen överhettas. Installera en låskrets som kopplar från den stationära värmen vid tillkoppling av maskinen. Använd endast stationär värme vid avstängd maskin. Se även Koppla från stationärt värmesystem (Sida 105) VARNING Explosionsrisk Om det stationära värmesystemet kopplas till direkt efter frånkopplingen av maskinen, kan temperaturklassen eller den maximala yttemperaturen för maskinen överskridas. I en explosionsfarlig atmosfär kan denna antändas och orsaka en explosion. Det kan leda till död, allvarliga kroppsskador eller materialskador. Koppla till den stationära värmen först en timme efter maskinen kopplats från Stödfot vid konstruktion IM B5 Vid konstruktion IM B5 måste maskinen dessutom stödas med en stödfot på NDE-sidan. Stödfoten ingår inte i leveransomfånget. Planera därför en tillräckligt stor stödfot med motsvarande styvhetsgrad. Nedtill på maskinen finns ett gängat hål M36x40 i en platta i vilken du kan fästa stödfoten. Bruksanvisning 03/

32 Förberedelser för användning 4.12 Varvtalsgränsvärden Maskinens vikt finns angiven på typskylten, geometridata i måttschemat. VARNING Om stöd saknas på NDE-sidan Om maskinen inte stöds extra på NDE-sidan då kan flänsen inte hålla maskinens vikt. Maskinen eller delar av den kan lossna. Det kan leda till död, allvarliga kroppsskador eller materialskador. Planera en tillräckligt stor stödfot Ljudemissionsvärden VARNING Ljudemissionsvärden Maskinen kan under drift ha en ljudemissionsnivå som inte är tillåten för arbetsplatser. Hörselskador kan bli följden. Sörj med ljudminskande åtgärder som t.ex. kåpor, ljudisoleringar eller hörselskydd för en säker drift av maskinen inom din anläggning Varvtalsgränsvärden VARNING För höga varvtal För höga varvtal kan leda till förstöring av maskinen. Det kan leda till död, allvarliga kroppsskador eller materialskador. Förhindra genom styrningen drift över tillåtet varvtal. Beakta uppgifterna för varvtal på typskylten. 32 Bruksanvisning 03/2015

33 Förberedelser för användning 4.16 Torsionsbelastning av axellänken genom störningar i den elektriska anslutningen 4.13 Respektera varvtals-vridmomentförlopp VARNING Överskridande av temperaturklassen Om varvtals-vridmomentförloppet inte efterföljs, kan temperaturklassen överskridas. Det kan leda till explosion. Det kan leda till död, allvarliga kroppsskador eller materialskador. Respektera varvtals-vridmomentförloppet. Beakta uppgifterna på extraskylten på motorn Fassynkronisering vid nätomkoppling OBSERVERA Nätomkoppling Vid omkoppling till ett annat elnät med annat fasläge kan skador på maskinen bli följden. Faserna måste vara synkrona vid omkopplingen. Använd lämpliga medel för fassynkroniseringen Systemegenfrekvenser OBSERVERA Maskinskador på grund av systemresonans Systemet bestående av fundament och maskinsats måste vara så projekterat och anpassat att inga systemresonanser kan uppstå, vid vilka de tillåtna svängningsvärdena överskrids. Genom för höga svängningar kan maskinsatsen ta skada. Svängningsgränsvärdena enligt DIN ISO får inte överskridas Torsionsbelastning av axellänken genom störningar i den elektriska anslutningen Vid störningar i den elektriska anslutningen vid drift kan för höga luftspaltmoment uppstå, som kan leda till ytterligare mekaniska torsionsbelastningar av axellänken. Märk Planeraren av anläggningen bär ansvaret för hela axellänken. Bruksanvisning 03/

34 Förberedelser för användning 4.17 Transport och magasinering VARNING Förstörelse av maskinen Vid felaktig projektering kan de mekaniska torsionsbelastningarna av axellänken leda till förstörelse av maskinen. Det kan leda till död, allvarliga kroppsskador eller materialskador. Ta hänsyn till projekteringsdata vid planering av anläggningen. Märk Mer information om detta finns i katalogen D81.8 i kapitel Transport och magasinering Följ vid alla arbeten på maskinen de allmänna säkerhetsanvisningarna (Sida 15) och kraven i EN för en säker drift av elektriska anläggningar Kontrollera leveransen Leveransen är individuellt sammansatt. Kontrollera omedelbart om leveransens innehåll överensstämmer med följesedlarna. Ingen garanti övertas för brister som reklameras i efterhand. Anmäl genast märkbara transportskador till leverantören. Anmäl genast uppenbara brister eller ofullständig leverans till den ansvarige kontaktpartnern. Bruksanvisningen är en del av leveransen, förvara den lättillgängligt Lyfta maskin För att lyfta och transportera maskinen säkert måste följande förutsättningar vara uppfyllda: Personalen måste för att styra kranar och köra gaffeltruckar äga motsvarande kvalifikationer. Använd tillåtna, oskadade och tillräckligt dimensionerade ögleförings- eller avhållaranordningar för att lyfta maskinen. Kontrollera lyftanordningarna före användningen. Maskinens vikt framgår av typskylten. 34 Bruksanvisning 03/2015

35 Förberedelser för användning 4.17 Transport och magasinering Rätta dig vid lyftningen av maskinen efter uppgifterna på lyftskylten. Respektera den angivna öppningsvinkeln. Överskrid inte den ev. på lyftskylten angivna maximala accelerationen och hastigheten vid lyftningen. Lyft maskinen utan ryck. Acceleration a 3,942 m/s 2 Hastighet v 20 m/min Använd för lyftningen endast de på statorhuset fastsatta anordningarna för godshantering. VARNING Maskinen kan välta, rutscha eller falla ner vid transport i avvikande konstruktion Om du inte transporterar eller lyfter maskinen i ett för dess byggnadsform lämpligt läge, då kan maskinen välta, rutscha i lyftanordningen eller falla ner. Det kan leda till död, allvarliga kroppsskador eller materialskador. Använd för lyftningen endast de på statorhuset fastsatta anordningarna för godshantering. Använd anordningarna för godshantering lämpligt för läget på maskinen. Använd avsedda ögleförings- eller avhållaranordningar. Maskinens vikt framgår av typskylten. VARNING Maskinen kan välta, rutscha eller falla ner vid transport med ej central tyngdpunkt Om lastens tyngdpunkt inte ligger i mitten mellan anslagsställena kan maskinen välta eller glida i lyftanordningen och falla ner vid transport eller lyft. Det kan leda till död, allvarliga kroppsskador eller materialskador. Vid alla transportarbeten skall hanteringsanvisningarna på maskinen beaktas. Ta hänsyn till varierande belastning på anslagslinor eller lyftband samt lyftanordningens bärförmåga. Transportera eller lyft bara maskinen enligt tyngdpunkten. Om en lasts tyngdpunkt inte ligger i mitten mellan anslagsställena ska lyfthaken för lyftning placeras över tyngdpunkten. Bruksanvisning 03/

36 Förberedelser för användning 4.17 Transport och magasinering Säkra rotor Beroende på utförandet är maskinen utrustad med en rotorhållare. OBSERVERA Transportskador Om rotorhållaranordningen inte används kan maskinen skadas genom vibrationerna vid transporten. Följden kan bli materialskador. När maskinen är utrustad med en rotorhållare då transporterar du alltid maskinen med rotorhållaren. Rotorhållaren måste sitta fast under transporten. Ta bort den anordningen först före applicering av kraftuttagselementet. Om du transporterar maskinen efter applicering av kraftuttagselementet, måste andra lämpliga åtgärder för axialfixering av rotorn utföras. Se nästa bild. Hos maskiner med lodrät konstruktion får rotorhållaren endast demonteras i lodrätt läge. Vid transporter i vågrätt läge fixerar du rotorn innan maskinen välts. Lodräta maskiner levereras vågrätt av tillverkaren. 1 Hylsa 2 Skruv och bricka Bild 4-2 Axialfixering av rotorn Tabell 4-3 gängskruven på rotorhållarens åtdragningsmoment Gänga på axelända Åtdragningsmoment Förspänningskraft M20 80 Nm 20 kn M Nm 30 kn M Nm 40 kn Märk Förvara rotorhållare Förvara ovillkorligen rotorhållaren. Den måste vid en eventuell demontering och förnyad transport åter monteras. 36 Bruksanvisning 03/2015

37 Förberedelser för användning 4.17 Transport och magasinering Transportera maskinsats VARNING Nerfallande maskin Maskinens lyftöglor är endast konstruerade för maskinens vikt. Om en maskinsats lyfts och transporteras i en enda maskin då kan lyftöglan gå sönder. Maskinen resp. maskinsatsen kan falla ner. Det kan leda till död, allvarliga kroppsskador eller materialskador. Lyft maskinsatser inte genom att hänga i de enskilda maskinerna. Använd för transport av maskinsatser endast de för detta avsedda anordningarna t.ex. öppningar eller lyftöglor i grundplattorna. Se till att lyftanordningen tål belastning. Märk Sätt ner maskinen i en förhöjd och säker position För att enkelt och utan fara komma till maskinens undersida sätts maskinen ner i en förhöjd och säker position. FARA Vistas under hängande last Om lyft- eller fastsättningsanordningar inte fungerar då kan maskinen falla ner. Det kan leda till död, allvarliga kroppsskador eller materialskador. Uppehåll dig inte under den upplyftade maskinen eller dess omkrets Magasinering Om maskinen inte omedelbart tas i drift efter leverans måste den lagras på korrekt sätt. OBSERVERA Stilleståndsskador på lagren Vid osakkunnig förvaring finns risk för stilleståndsskador på lagren. Materialskador som t.ex. fåror och korrosion kan bli följden. Beakta följande anvisningar om magasinering. Förutsättningar och förberedelser Magasinera endast varor i oskadade förpackningar. Packa upp varor från skadade förpackningar och magasinera dem enligt reglerna för den ifrågavarande varusorten. Reparera skador på förpackningen före lagring, såvitt det är nödvändigt för en föreskriftsenlig lagring. Bruksanvisning 03/

38 Förberedelser för användning 4.17 Transport och magasinering Allmänna föreskrifter för magasineringen Förvara om möjligt maskinen i en lagerlokal. Lagerplatsen måste generellt uppfylla följande villkor: Välj en vågrät, översvämningssäker, skakningsfri (v eff 0,2 mm/s) och torr lagerplats av tillräcklig storlek. Lagringsplatsen måste vara väl ventilerad samt damm- och frostfri. Sörj för skydd mot extrema väderleksförhållanden. Sörj för stabila temperaturförhållanden i området från 10 C (50 F) till 50 C (120 F). Temperaturen i lokalen bör ligga ca. 10 K över yttertemperaturen. Temperaturen bör inte falla under 20 C. Den relativa luftfuktigheten bör vara mindre än 60 %. Lagerplatsens golv måste vara tillräckligt stabilt. Den maximalt tillåtna taklasten resp. lagerfacklasten får inte överskridas. Luften i omgivningen får inte innehålla aggresiva gaser. Skydda maskinen mot stötar och fukt. Placera maskiner, apparater och lådor på pallar, balkar eller fundament för att skydda dem mot markens fuktighet och vatten. Se till att luftcirkulationen under lagergodset inte hindras. Lägg avståndsbjälkar mellan skyddet och maskinen. Skydd eller plan får inte ligga på golvet runt omkring. Magasinering utomhus Vid magasinering utomhus måste dessutom följande villkor uppfyllas: Golvet måste vara tillräckligt stabilt. Förhindra att motorn sjunker ner i jorden. Skydd eller presseningar som skyddar mot väder får ej beröra det lagrade godsets ytor. Annars hindras luftcirkulationen under godset som lagras. Skydd mot fuktighet Om det inte finns någon torr förvaringsplats tillgänglig skyddar du maskinen på följande sätt för fuktighet: Hölj maskinen i ett material som tar upp fuktighet. Hölj maskinen i folie: Placera en fuktighetsindikator inne i folien. Lägg torkmedel i folien. Förpacka maskinen lufttätt. Inspektera maskinen regelbundet. 38 Bruksanvisning 03/2015

39 Förberedelser för användning 4.17 Transport och magasinering OBSERVERA Skador på rullagringen Vid ej fackmässig förvaring uppstår risk för lagerstilleståndsskador. Följden kan bli materialskador, p.g.a. t.ex. vibrationer. Säkra rotorn på maskiner som levereras med en rotorhållaranordning enligt anvisningarna för transporten (Sida 36). Skydda maskinen mot kraftiga radiella vibrationer, eftersom dessa inte inte kan absorberas helt och hållet. OBSERVERA Lagerskador Om kunden redan monterat tillbyggnadsdelar t. ex. koppling eller remskiva kan lagret ta skada vid transport. Kunden ska i detta fall sörja för en rotorhållaranordning. VARNING Explosionsfara vid skadat tätningsmaterial Om maskinen förvaras utom de specifika temperaturgränserna, kan tätningsmaterialen ta skada och deras funktion kan upphöra. Till följd av detta kan explosiv atmosfär komma in i maskinen och tändas vid idrifttagandet. Det kan leda till explosion. Det kan leda till död, allvarliga kroppsskador eller materialskador. De material som ingår i maskinen är optimerade för angivna temperaturområden. Förvara inte maskinen i miljöer utom de specifika temperaturgränserna. De specifierade temperaturgränserna finns på typskylten. Magasinering under lång tid Om maskinen lagras en längre period än sex månader, så kontrollerar du maskinens tillstånd var sjätte månad. Lagra maskinen enligt föreskrifterna i kapitlet "Magasinering (Sida 37)" så inpackad som möjligt. Kontrollera maskinen avseende skador. Utför nödvändiga underhållsarbeten. Sörj genom lämpliga magasineringsvillkor för att inget kondensvatten kan bildas i maskinen. Om maskinen inte är förpackad i folie, värm maskinen kontinuerligt lite grann, t. ex. med ett stationärt värmesystem och sörj för god ventilation i lagerlokalen. Bruksanvisning 03/

40 Förberedelser för användning 4.17 Transport och magasinering Magasinering längre än tre månader Smörj alltid maskinen efter två års magasinering. 1. Packa upp maskinen. 2. Ta bort rotorhållaren om sådan finns. 3. Vid magasinering längre än två år smörjer du vid roterande rotor med dubbel smörjmängd enligt smörjskylten. Därmed fördelas fettet jämnt och smörjer alla ytor. Korrosionsskador undviks. OBSERVERA Valslagerskador Rullagrens jämna eller nästan jämna viloposition kan skada rullagren. Vrid för hand runt rotorn fem varv var tredje månad. Säkerställ att vilopositionen för rullagren är en annan efter vridningen av rotorn. Använd plattkilen (om sådana finns) som referenspunkt. 4. Byt ut korrosionsskyddet. 5. Sätt på rotorhållaren (om sådan finns) igen. 6. Förpacka maskinen igen Skydda maskin från korrosion Om maskinen lagras under torra förhållanden måste man vidta följande korrosionsskyddsåtgärder. Magasinering upp till sex månader: Förse alla tillgängliga blanka delar som fri axelända, fläns eller maskinfötter med ett skyddsöverdrag. Magasinering längre än sex månader: Förse alla tillgängliga blanka delar med ett korrosionsskyddsskikt som räcker under lång tid som t.ex. Tectyl 506. Inspektera maskinen regelbundet och förnya korrosionsskyddsskiktet vid behov. Konserveringsarbeten ska dokumenteras så att dessa kan annuleras innan maskinerna åter tas i drift. 40 Bruksanvisning 03/2015

41 Förberedelser för användning 4.18 Drift på omformare 4.18 Drift på omformare Det följande kapitlet är endast relevant när maskinen beställdes för drift med omformare. Märk På beställningsnumret känner du igen om maskinen beställdes för drift med omformare. På position 6 i beställningsnumret står då siffran 1, 2, 3 eller 4. VARNING Drift med ej tillåten omformare Om en typ av omformare är fastställd i kontrollintyget, på extraskylten eller i certifikatet, får maskinen endast tas i drift med denna omformare. Drift med icke tillåten omformare kan leda till död, allvarliga kroppsskador eller materialskador. Driv bara motorn med fastställd omformare Nätform OBSERVERA Osymmetrisk spänningsbelastning vid drift på TN-nät i triangelkoppling Vid drift på TN-nät i triangelkoppling med en jordad ytterledare kan en osymmetrisk spänningsbelastning uppträda i maskinlindningen. Ett lindningsskada kan bli följden. Driv inte maskinen på ett TN-nät med en jordad ytterledare. OBSERVERA Jordfel vid drift på IT-nät Om ett jordfel uppträder vid drift på IT-nät då tas isoleringen i anspråk onödigt mycket. Ett lindningsskada kan bli följden. Avsluta processen om möjligt inom två timmar. Åtgärda felorsaken. Sätt in en jordfelsövervakning Omformardrift av explosionsskyddade maskiner Driften av explosionsskyddade maskiner på frekvensomformaren är tillåtet när uppgifterna över varvtalsinställningsområde samt vridmomentkarakteristika respekteras och när en lindningstemperaturövervakning är garanterad via den inmonterade temperatursensorn i förbindelse med ett utlösningsinstrument. Bruksanvisning 03/

42 Förberedelser för användning 4.18 Drift på omformare Reducera lagerströmmar Med följande åtgärder kan lagerströmmarna reduceras: Kontakten skall täcka en stor yta. Massiva kopparledningar är ej lämpliga för högfrekvent jordning på grund av strömförträngningseffekt. Potentialutjämningsledningar: Använd potentialutjämningsledningar: Mellan motor och arbetsmaskin Mellan motor och omformare Mellan uttagslådan och högfrekvensjordningsstället på motorhuset. Urval och anslutning av kabel: Använd så symmetriskt uppbyggda, skärmade förbindningsledningar som möjligt. Den av så många enkelledare som möjligt uppbyggda skärmflätningen måste ha bra elektrisk ledningsförmåga. Flätad avskärmning i koppar eller aluminium är lämplig. Skärmanslutningen görs på båda sidorna på motor och omformare. Gör kontaktytan stor för att effektivt avleda högfrekvent ström: Som 360 -kontakt på omformaren På motorn t.ex. med EMC-skruvförbindningar på kabelinföringarna. När kabelskärmen har kontakterats enligt beskrivning, utgör denna den erforderliga potentialutjämningen mellan motorhus och omformare. En separat högfrekvenspotentialutjämningsledning är sedan inte nödvändig. Koncentrisk koppar- eller aluminiumskärm Stålarmering När kabelskärmen på grund av speciella gränsvillkor inte kan kontakteras eller inte tillräckligt, då är den erforderliga potentialutjämningen inte given. Använd i detta fall en separat högfrekvens-potentialutjämningsledning: Mellan motorhuset och skyddsjordsskenan på omformaren. Mellan motorhus och arbetsmaskin Utför den separata högfrekvenspotentialutjämningsledningen med flätade kopparband resp. högfrekvenskabelledare. Massiva kopparledningar är ej lämpliga för högfrekvent jordning på grund av strömförträngningseffekt. Kontakten skall täcka en stor yta. 42 Bruksanvisning 03/2015

43 Förberedelser för användning 4.18 Drift på omformare Uppbyggnad av nätet För riktad reducering, och för att undvika uppkomsten skador, på grund av lagerström måste hela systemet bestående av motor, omformare och arbetsmaskin betraktas. Följande åtgärder stöder reduceringen av lagerströmmar: Bygg upp ett felfritt maskat jordningssystem med låg impedans i hela anläggningen. Använd jämntaktsfilter (dämpningskärna) på omriktarutgången. Val och dimensionering görs av din Siemens-partner. Begränsa spänningsökningen genom att montera utgångsfilter. Dessa dämpar övervibrationsandelarna i utgångsspänningen. Märk Omriktardokumentation Bruksanvisningen för frekvensomformaren ingår inte i denna dokumentation. Beakta också projekteringsinformationerna för omformaren Isolerade lager vid drift på omformare När maskinen drivs på en lågspänningsomformare då monteras ett isolerat lager och en varvtalsgivare med isolerad lagring (option) på NDE-sidan. Följ skyltarna på maskinen när det gäller lagerisolering och möjliga överbryggningar. 1 Arbetsmaskin 4 Isolerat lager 2 Motor 5 Isolerad montering av hastighetsmätare 3 Koppling Bild 4-3 Principbild enkeldrift Bruksanvisning 03/

44 Förberedelser för användning 4.18 Drift på omformare OBSERVERA Lagerskador Lagerisoleringen får ej överbryggas. På grund av strömflöde kan lagerskador uppkomma. Ge även vid monteringsarbeten som utförs i efterhand, som t.ex. inmontering av ett automatiskt smörjningssystem eller en ej isolerad svängningsgivare akt på att inte överbrygga lagerisoleringen. Kontakta vid behov Service Center. Tandemdrift När du kopplar två motorer med så kallad "tandemdrift" efter varandra, då upprättar du en isolerad koppling mellan motorerna. 1 Arbetsmaskin 4 Isolerat lager 2 Motor 5 Isolerad montering av hastighetsmätare 3 Koppling 6 Isolerad koppling Bild 4-4 Principbild tandemdrift OBSERVERA Lagerskador Om ingen isolerad koppling används mellan motorerna i tandemdriften då kan det på grund av lagerströmmar leda till skador i lagren på DE-sidan på båda motorerna. Använd en isolerad koppling för att förbinda motorerna. När du kopplar två motorer med så kallad "tandemdrift" efter varandra, då upprättar du en enligt direktiv 94/9/EG eller de i uppställningslandet giltiga föreskrifterna betecknad koppling mellan motorerna. 44 Bruksanvisning 03/2015

45 Montering 5 Följ vid alla arbeten på maskinen de allmänna säkerhetsanvisningarna (Sida 15) och kraven i EN för en säker drift av elektriska anläggningar. Märk Förlust av konformitet gentemot de europeiska direktiven I leveranstillståndet motsvarar maskinen kraven enligt de europeiska direktiven. Egenmäktiga ändringar eller ombyggnader av maskinen leder till att konformiteten gentemot de europeiska direktiven samt garantin upphör att gälla. VARNING Explosionsrisk vid ändringar på maskinen Det är inte tillåtet att göra betydande ändringar på maskinen. Sådana ändringar får endast utföras av tillverkaren. Drift i explosiv atmosfär kan annars leda till explosion. Det kan leda till död, allvarliga kroppsskador eller materialskador. Kontakta vid behov Service Center. 5.1 Förbereda montering Förutsättningar för monteringen Före början av monteringsarbetena måste följande förutsättningar vara uppfyllda: Denna drifts- och monteringsanvisning finns hos personalen. Maskinen står urpackad beredd för montering på monteringsplatsen. Märk Mär isolationsmotståndet i lindningen före början av monteringsarbetena Mät om möjligt isolationsmotståndet i lindningen före början av monteringsarbetena. Om isolationsmotståndet ligger under det föreskrivna värdet då inleder du motsvarande avhjälpningsåtgärder. För avhjälpningsåtgärderna måste maskinen eventuellt åter demonteras och transporteras. Bruksanvisning 03/

46 Montering 5.1 Förbereda montering OBSERVERA Höga temperaturer Maskindelarna blir mycket varma under drift. Påbyggnadsdelar som t.ex. ledningsisolation kan skadas av de de höga temperaturerna. Dessutom får inga temperaturkänsliga delar, som t.ex. normala ledningar eller elektroniska komponenter, ligga an eller sättas fast på maskinpåbyggnadsdelar. Använd bara värmetåliga påbyggnadsdelar. Anslutningsledningar, kabel- och ledningsinföringar måste vara lämpliga för omgivningstemperaturen Isolationsmotstånd och polarisationsindex Genom att mäta isolationsmotstånd och polarisationsindex (PI) får du information om maskinens tillstånd. Kontrollera därför isolationsmotståndet och polarisationsindex vid följande tidpunkter: Före första start av en maskin Efter en längre tids lagring eller stillestånd Vid underhållsarbeten Följande information kan avläsas om lindningsisoleringens tillstånd: Är lindningshuvudets isolering täckt med ledande smuts? Har lindningsisoleringen tagit upp fukt? Därefter kan du välja att starta maskinen eller vidta nödvändiga åtgärder, t.ex. rengöring och/ eller torkning av lindningen: Kan maskinen tas i drift? Måste rengörings- eller torkningsåtgärder utföras? Detaljerad information om kontroll och gränsvärden finns här: "Kontrollera isolationsmotstånd och polarisationsindex" (Sida 47) 46 Bruksanvisning 03/2015

47 Montering 5.1 Förbereda montering Kontrollera isolationsmotstånd och polarisationsindex VARNING Farlig spänning vid klämmorna Under och omedelbart efter mätningen av statorlindningens isolationsmotstånd eller polarisationsindex (PI) står klämmorna under delvis farlig spänning. Det kan leda till död, allvarliga kroppsskador eller materialskador. Kontrollera att ingen nätspänning kan läggas an för eventuella ansluta nätledningar. Ladda ur lindningen efter mätningen tills faran är över, t.ex. på följande sätt: Koppla anslutningsklämmorna till jordpotential tills efterladdningsspänningen sjunkit till ofarliga värden Klämanslutning av anslutningskabeln Mäta isolationsmotstånd 1. Innan du börjar mäta isolationsmotståndet, observera anvisningar i mätapparatens bruksanvisning. 2. Säkerställ att inga nätförsörjningsledningar är anslutna. 3. Mät lindningens isolationsmotstånd mot maskinhuset och lindningstemperaturen. Lindningstemperaturen ska inte överskrida 40 C vid mätningen. Omvandla de uppmätta isolationsmotstånden till referenstemperaturen 40 C enligt formeln i följande tabell. Därefter kan värdena jämföras med de angivna lägsta värdena. 4. Läs av isolationsmotståndet 1 min efter att informationenen lagts på. Gränsvärden för isolationsmotståndet i statorlindningen I följande tabell anges mätspänningen samt gränsvärden för isolationsmotståndet. Dessa värden motsvarar rekommendationerna i IEEE Tabell 5-1 Statorlindningens isolationsmotstånd vid 40 C U N [V] U Mät [V] R C [MΩ] U U (max. 1000) < U (max ) 5000 < U (max ) U > (max ) U N = Märkspänning, se märkplåt U Mät = DC-informationen R C = Lägsta isolationsmotstånd vid referenstemperatur 40 C Vid en lindningstemperatur på ca. 25 C uppgår lägsta isolationsmotstånden därmed till 20 MΩ (U 1000 V) resp. 300 MΩ (U > 1000 V). Värdena gäller för hela lindningen mot jord. Vid mätning av enskilda lindningsfaser gäller de dubbla minsta värdena. Bruksanvisning 03/

48 Montering 5.1 Förbereda montering Var vänlig och iakttag följande: Vid mätning med andra lindningstemperaturer än 40 C räknas mätvärdet om enligt följande formler från IEEE till referenstemperaturen 40 C. (1) (2) R C = K T R T R C Isolationsmotstånd omräknat till 40 C referenstemperatur K T Temperaturkoefficient enligt formel (2) R T Uppmätt isolationsmotstånd vid mät- / lindningstemperatur T i C 40 Referenstemperatur i C 10 Halvering / fördubbling av isolationsmotståndet med 10 K K T = (0,5) (40-T)/10 T Mät- / lindningstemperatur i C Till grund för denna ligger en fördubbling resp. halvering av isolationsmotståndet vid en temperaturändring på 10 K. Isolationsmotståndet halveras för varje 10 K temperaturökning. Motståndet dubbleras för varje 10 K temperatursänkning. Torra, nästan nya lindningar har isolationsmotstånd på mellan MΩ, ibland även högre. Om värdet för isolationsmotståndet ligger nära minstavärdet kan detta bero på fukt och/eller smuts. Hänsyn måste dock också tas till lindningens storlek, märkspänningen och andra egenskaper som påverkar isolationsmotståndet. Under driften kan lindningens isolationsmotstånd sjunka på grund av påverkan från omgivningen eller driften. Isolationsmotståndets kritiska värde beräknas utifrån märkspänningen genom att märkspänningen (kv) multipliceras med det specifika kritiska motståndsvärdet, och räknas om till aktuell lindningstemperatur vid mättillfället, se föregående tabell. Mäta polarisationsindex 1. För beräkning av polarisationsindex mäts isolationsmotstånden efter 1 min och 10 min. 2. Sätt in de uppmätta värdena i formeln: PI = R Isol 10 min / R Isol 1 min Moderna mätinstrument visar dessa värden automatiskt efter mättidernas slut. Vid isolationsmotstånd på > 5000 MΩ är mätningen av PI inte längre signifikant och används därför inte längre för bedömning. R (10 min) / R (1 min) 2 Bedömning Isolering i bra tillstånd < 2 Beroende av hela diagnosen av isoleringen OBSERVERA Skada på isoleringen När det kritiska isolationsmotståndet uppnås eller underskrids kan skador uppstå på isoleringen, vilket kan leda till spänningsöverslag. Kontakta Service Center (Sida 159). Om det uppmätta värdet ligger nära det kritiska värdet måste man i fortsättningen kontrollera isolationsmotståndet med kortare intervaller. 48 Bruksanvisning 03/2015

49 Montering 5.1 Förbereda montering Gränsvärden för värmesystemets isolationsmotstånd Isolationsmotståndet för värmesystemet stationär uppvärmning gentemot maskinhuset bör vid mätning med DC 500 V inte underskrida värdet 1 MΩ Förbereda anslutningsytor (IM B3) Ge akt på att fundamentytan är plan och ren. Märk Underläggsplåtar För en bestämd uppställningsyta kan man beställa underläggsplåtar (tillval L31) hos Service Center. Med dessa kan man förhindra vibrationsproblem som annars leder till skador på lagren. Kontrollera fothålsmåtten. Se även Tekniska data och ritningar (Sida 161) Avlägsna korrosionsskydd (Sida 51) Lyfta maskin (Sida 34) Förbereda anslutningsyta för fastsättning med fläns Rengör flänsen före uppställningen och ge akt på att flänsytan är plan och ren. Kontrollera flänsgeometrin. Se även Tekniska data och ritningar (Sida 161) Avlägsna korrosionsskydd (Sida 51) Lyfta maskin (Sida 34) Förbereda anslutningsyta för fastsättning vid vägg Ge akt på att väggytan är plan och ren. Kontrollera fothålsmåtten. Stötta maskinen underifrån, t.ex. med en vägglist, eller plugga fast den. Bruksanvisning 03/

50 Montering 5.2 Lyfta och positionera maskinen på användningsplatsen Se även Tekniska data och ritningar (Sida 161) 5.2 Lyfta och positionera maskinen på användningsplatsen Förutsättningar för korrekt uppriktning och säker fastsättning Det krävs detaljerade fackkunskaper beträffande följande nödvändiga åtgärder för att kunna rikta upp maskinen korrekt och säkra den: förberedelse av fundament val och montering av koppling mätning av rundgångs- och radialkastavvikelserna Positionering av maskinen Om nödvändiga åtgärder och arbetsmoment ej är bekannta kan du låta ansvarigt Service Center (Sida 159) hjälpa till Kontrollera redskap för godshantering Kontrollera redskapen för godshantering som t.ex. lastbockar, lyftöglor eller ringskruvar och lyftanordningarna innan du lyfter maskinen: Kontrollera de redskap för hantering som monterats på maskinen med avseende på skador. Byt ut redskapen för godshantering om de är skadade. Kontrollera för användningen om redskapen för godshantering är ordentligt fastsatta enligt föreskrifterna. Använd endast tillåtna, oskadade och tillräckligt dimensionerade lyftanordningar för att lyfta maskinen. Kontrollera dessa före användningen. VARNING Maskinen kan falla ner Om redskapen för godshantering och lyftanordningar är skadade eller ej ordentligt fastsatta enligt föreskrifter då kan maskinen falla ner vid lyftningen. Det kan leda till död, allvarliga kroppsskador eller materialskador. Kontrollera redskap för godshantering och lyftanordningar före användningen Ta loss rotorhållaren Om det finns en rotorhållare på maskinen då avlägsnar du den vid en så sen tidpunkt som möjligt, t.ex. först före pådragningen av kraftuttags- resp. drivelementet. 50 Bruksanvisning 03/2015

51 Montering 5.2 Lyfta och positionera maskinen på användningsplatsen Avlägsna rotorhållare på maskiner med vertikal konstruktion OBSERVERA Skador på lagret Vid demontering av rotorhållaren i vågrätt position för maskinen kan lagret skadas. Demontera rotorhållaren endast i vertikalt läge för maskinen. OBSERVERA Skador på lagret Om rotorhållaren inte är monterad då kan lagret skadas vid nerläggning av maskinen. Fixera rotorn innan maskinen försätts i vågrät position. Märk Förvara rotorhållare Förvara ovillkorligen rotorhållaren. Den måste vid en eventuell demontering och förnyad transport åter monteras Avlägsna korrosionsskydd Bearbetade, metalliskt blanka ytor på maskindelar och smådelar, som skruvar, bultar, kilar, passfjädrar, styrstift är behandlade med ett korrosionsskyddsmedel. Avlägsna korrosionsskyddsmedlet omsorgsfullt och först omedelbart före början av monteringen. Bruksanvisning 03/

52 Montering 5.2 Lyfta och positionera maskinen på användningsplatsen Metalliskt blanka ytor på maskindelar Avlägsna korrosionsskyddsskiktet från de bearbetade ytorna på maskindelarna och från smådelarna med petroleum, tvättbensin eller liknande lösnings eller rengöringsmedel. OBSERVERA Lackskador Om du för rengörings- eller lösningsmedel i beröring med lackerade ytor kan lacken ta skada. Mjuka upp tjocka korrosionsskyddsskikt med lämpligt lösningsmedel. Skjut bort det uppmjukade skiktet t.ex. med en bräda av hårt trä med storleken ungefär 10 x 10 x 1 cm). Smärgla eller skrapa inte bort skyddsskiktet. OBSERVERA Skador på maskinens yta Om du för att avlägsna korrosionsskyddet använder metallföremål som skrapa, spatel eller plåtremsa kan skador på maskindelarnas yta bli följden. Olja in ytorna som befriats från konserveringsmedel sparsamt Montera kraftuttagselement Balanseringsklass Rotorn är dynamiskt balanserad. På axeländar med passfjädrar kan man se typ av balansering på följande beteckning på framsidan av axeländens DE-sida: Beteckningen "H" betyder balansering med halv passfjäder Beteckningen "F" betyder balansering med hel passfjäder Bild 5-1 Balanseringstyp på NDE-sidan 52 Bruksanvisning 03/2015

53 Montering 5.2 Lyfta och positionera maskinen på användningsplatsen Dra av kraftuttagselement Förutsättningar: Kopplingen resp. kraftuttagselementen måste vara lämpligt dimensionerad för typen av drift. Följ kopplingstillverkarens föreskrifter. Ge akt på den riktiga balanseringstypen för kraftuttagselementet motsvarande rotorns balanseringstyp. Använd endast färdigborrade och balanserade kraftuttagselement. Kontrollera håldiametern och balanseringstillståndet före pådragningen. Rengör axeländen ordentligt. Fastsättning: Värm kraftuttagselementen före pådragningen för att vidga dem. Välj temperaturdifferensen för uppvärmning motsvarande kopplingsdiameter, passning och material. Följ kopplingstillverkarens föreskrifter. Skruva endast av och på avdrivningselementet med därför avsedd apparatur. Dra på kraftuttagselementet för hand i ett drag antingen via det gängade fronthålet i axeln eller genom påskjutning. Undvik hammarslag för att inte skada lagringen. Axeländar med passfjädrar För att bibehålla balanseringskvaliteten har du följande möjligheter: När kraftuttagselementet är kortare än passfjädern vid balanseringstyp "H" då avlägsnar du den del av passfjädern som sticker ut ur axelkonturen och kraftuttagselementet eller sörjer för massautjämning. När kraftuttagselementet dras på fram till axelavsatsens vinkel tar du vid balansering av kopplingen hänsyn till den del av kopplingsspåret som inte är utfyllt av passfjädern. För alla fyrpoliga maskiner med en frekvens 60 Hz gäller följande: Passfjädern måste ansatssvarvas när kopplingsnavet är kortare än passfjädern. Tyngdpunkten för kopplingshalvorna bör ligga inom axeländens längd. Den använda kopplingen bör vara förberedd för systembalansering Poltalet för maskinen finns på typskylten, på 10:e platsen i motortypen. Fyrpoliga maskiner är där markerade med ett "B". Bruksanvisning 03/

54 Montering 5.2 Lyfta och positionera maskinen på användningsplatsen VARNING Passfjädern kan slungas ut Passfjädrarna är bara säkrade från att ramla av under transporten. Om en maskin med två axeländar inte har något kraftuttagselement på ena axeländen, kan passfjädern slungas ut under drift. Det kan leda till död, allvarliga kroppsskador eller materialskador. Driv inte maskinen utan pådragna kraftuttagselement. Säkra passfjädern mot utslungning på den axelände som saknar kraftuttagselement och korta den med hälften vid balanseringstyp "H" Förutsättningar för säker lyftning och transport För att lyfta och transportera maskinen säkert måste följande förutsättningar vara uppfyllda: Personalen måste för att styra kranar och köra gaffeltruckar äga motsvarande kvalifikationer. Använd tillåtna, oskadade och tillräckligt dimensionerade ögleförings- eller avhållaranordningar för att lyfta maskinen. Kontrollera lyftanordningarna före användningen. Maskinens vikt framgår av typskylten. Rätta dig vid lyftningen av maskinen efter uppgifterna på lyftskylten. Respektera den angivna öppningsvinkeln. Överskrid inte den ev. på lyftskylten angivna maximala accelerationen och hastigheten vid lyftningen. Lyft maskinen utan ryck. Acceleration a 3,942 m/s 2 Hastighet v 20 m/min Använd för lyftningen endast de på statorhuset fastsatta anordningarna för godshantering. VARNING Maskinen kan välta, rutscha eller falla ner vid transport i avvikande konstruktion Om du inte transporterar eller lyfter maskinen i ett för dess byggnadsform lämpligt läge, då kan maskinen välta, rutscha i lyftanordningen eller falla ner. Det kan leda till död, allvarliga kroppsskador eller materialskador. Använd för lyftningen endast de på statorhuset fastsatta anordningarna för godshantering. Använd anordningarna för godshantering lämpligt för läget på maskinen. Använd avsedda ögleförings- eller avhållaranordningar. Maskinens vikt framgår av typskylten. 54 Bruksanvisning 03/2015

55 Montering 5.2 Lyfta och positionera maskinen på användningsplatsen VARNING Maskinen kan välta, rutscha eller falla ner vid transport med ej central tyngdpunkt Om lastens tyngdpunkt inte ligger i mitten mellan anslagsställena kan maskinen välta eller glida i lyftanordningen och falla ner vid transport eller lyft. Det kan leda till död, allvarliga kroppsskador eller materialskador. Vid alla transportarbeten skall hanteringsanvisningarna på maskinen beaktas. Ta hänsyn till varierande belastning på anslagslinor eller lyftband samt lyftanordningens bärförmåga. Transportera eller lyft bara maskinen enligt tyngdpunkten. Om en lasts tyngdpunkt inte ligger i mitten mellan anslagsställena ska lyfthaken för lyftning placeras över tyngdpunkten. Märk Sätt ner maskinen i en förhöjd och säker position För att enkelt och utan fara komma till maskinens undersida sätts maskinen ner i en förhöjd och säker position. FARA Vistas under hängande last Om lyft- eller fastsättningsanordningar inte fungerar då kan maskinen falla ner. Det kan leda till död, allvarliga kroppsskador eller materialskador. Uppehåll dig inte under den upplyftade maskinen eller dess omkrets Sätta ner maskin Förutsättningar Innan maskinen sätts ner på användningsplatsen måste följande förutsättningar vara uppfyllda: Anslutningsytorna är rena. Korrosionsskyddsskiktet är avlägsnat från anslutningsytor som t.ex. på maskinfötter, fläns,... I maskinen finns inget kondensvatten. Sätta ner maskin Sätt ner maskinen långsamt och försiktigt på användningsplatsen, undvik stötar. Bruksanvisning 03/

56 Montering 5.2 Lyfta och positionera maskinen på användningsplatsen Se även Tappa ut kondensvatten (Sida 56) Tappa ut kondensvatten Beroende på följande omständigheter kan kondensvatten samlas i maskinen: Starka variationer i omgivningstemperaturen t.ex. direkt solstrålning och hög luftfuktighet Intermittent drift resp. belastningsvariationer i driften OBSERVERA Skador av kondensvatten Om statorlindningen är fuktig, sjunker dess isolationsmotstånd. Följden blir spänningsöverslag genom vilket lindningen kan förstöras. Dessutom kan rost bildas i maskinen på grund av kondensvatten. Se till att leda bort kondensvatten. Vattenutloppshålen sitter beroende på uppställning nedtill: Låta kondensvatten rinna ur vid vertikal uppställning I lagerskölden på DE-sidan finns i fotområdet resp. mittemot eftersmörjningsanordningen ett vattenutloppshål placerat och ev. tillslutet med en förslutningsskruv. Bild 5-2 Kondensvattenavlopp vid vertikal uppställning 56 Bruksanvisning 03/2015

57 Montering 5.2 Lyfta och positionera maskinen på användningsplatsen Låta kondensvatten rinna ur vid horisontal uppställning Vattenutloppshålen är placerade i statorhuset på undersidan och ev. förslutna med förslutningsskruvar. Bild 5-3 Kondensvattenavlopp vid horisontal uppställning För att tappa ur kondensvattnet går du så här: 1. Ta ur förslutningsskruvarna så att kondensvattnet kan rinna ur. 2. Sätt sedan i förslutningsskruvarna igen. OBSERVERA Kapslingsklassen reduceras När förslutningsskruven tas bort reduceras kapslingsklassen nominellt till IP Grov uppriktning av maskinen Förutsättning Kraftuttagselementet som t.ex. en kopplingshalva har redan dragits på. Grov uppriktning av maskinen Förskjut motorn i sidled på fundamentet för horisontell positionering av motorn. Se därvid till att axialpositionen bibehålls. Bruksanvisning 03/

58 Montering 5.3 Montera maskin 5.3 Montera maskin Säkerhetsanvisningar för monteringen VARNING Fara på grund av olämpligt fästmaterial Om skruvar med fel hållfasthetsklass har valts eller dragits åt med fel åtdragningsmoment, då kan de brytas av eller lossna. Maskinen rör på sig, lagren kan bli skadade. Rotorn kan slå sönder maskinhuset, maskindelar kan slungas ut. Det kan leda till död, allvarliga kroppsskador eller materialskador. Respektera de krävda hållfasthetsklasserna för skruvförbindelser. Dra åt skruvförbindelser med de angivna åtdragningsmomenten. VARNING Spänningar i fästdelarna När maskinen inte är riktigt uppriktad då leder det till spänningar i befästningskomponenterna. Skruvar kan lossna eller brytas av, maskinen flyttar på sig, maskindelar kan slungas ut. Det kan leda till död, allvarliga kroppsskador eller materialskador. Rikta upp maskinen noggrant mot arbetsmaskinen. OBSERVERA Skador på tillbyggnadsdelarna Tillbyggnadsdelar som t.ex. temperatursensorer eller varvtalsgivare är monterade på maskinen och kan brytas av eller förstöras genom felaktig behandling. Till följd därav kan felfunktioner uppträda på maskinen ända till totalförstörelse. Använd vid behov lämpliga stegar när du utför monteringsarbeten på maskinen. Trampa inte på ledningar eller påbyggnadsdelar vid monteringen. Använd inte påbyggnadsdelar att stiga på Val av skruvar Använd för säker fastsättning av maskinen och för överförande av krafterna på grund av vridmomentet fästskruvar med minst hållfasthetsklass 8.8 enligt ISO om inte annat föreskrivs. Vid val av skruvar och fundament, ta hänsyn till maximalt uppträdande krafter i störningsfall, t.ex. vid kortslutning eller nätomkopplingar i fasopposition etc. Värden för fundament finns i "Tekniska data och ritningar". 58 Bruksanvisning 03/2015

59 Montering 5.3 Montera maskin Se även Tekniska data och ritningar (Sida 161) Förutsättningar för lugn, vibrationsfri gång Förutsättningar för lugn, skakningsfri gång: Stabil utformning av fundament Exakt uppriktning av maskinen Korrekt balansering av de komponenter som dras över axeländan Hållande av svängningshastigheterna enligt ISO Rikta upp och sätta fast maskin med arbetsmaskin (IM B3 / IM B35) 1. Respektera eventuella föreskrifter för uppriktningen av arbetsmaskinen och från kopplingstillverkaren. 2. Rikta upp maskiner med kopplingskraftuttag så till arbetsmaskinen att axlarnas mittlinje i driftsvarmt tillstånd löper utan parallell- eller vinkelförskjutning. På så sätt verkar inga ytterligare krafter på lagringarna under drift. I händelse av en olika termisk tillväxt av motor och driven maskin kopplar du i kallt tillstånd med en motsvarande uppriktningsförskjutning. Den uppriktningsförskjutning som ska ställas in i kallt tillstånd måste fastställas och angivas av de systemansvariga. 3. För den vertikala positioneringen (x 0) lägger du tunna plåtar på en stor yta under maskinfötterna. Antalet plåtbitar ska därvid vara så lågt som möjligt, använd så få staplade plåtbitar som möjligt. Därmed undviks också spänning i maskinerna. Använd de förefintliga gängorna för bräckskruvar för att lyfta maskinen något. I synnerhet vid höga motorvarvtal eller vid användning av stela kopplingar påverkar axlarnas balanseringstillstånd (fullkil- eller halvkilbalansering) och uppriktningsfel framför allt lagrets livslängd. Bruksanvisning 03/

60 Montering 5.3 Montera maskin 4. Ge vid positioneringen akt på likformigt löpande axialspalt (y 0) vid kopplingen. 5. Sätt fast maskinen på fundamentet. Valet av fastsättningselement är beroende av fundamentet och föreståndaren för anläggningen bär ansvaret för detta. 1 Lägga under plåtar för att rikta upp motorn 2 Lasseruppriktning Bild 5-4 Principbild: Uppriktning av maskinen till arbetsmaskinen Tabell 5-2 Tillåtna avvikelser vid uppriktningen av maskinen med elastisk koppling Max. varvtal n max Max. parallellförskjutning x Max. vinkelförskjutning y n max 1500 min -1 x max = 0,08 mm y max = 0,08 mm / 100 mm D 1500 min -1 < n max 3600 min -1 x max = 0,05 mm y max = 0,05 mm / 100 mm D Märk Maskintillväxt Ta vid uppriktningen hänsyn till maskinens tillväxt genom uppvärmning. Se även Åtdragningsmoment för skruvanslutningar (Sida 161) 60 Bruksanvisning 03/2015

61 Montering 5.3 Montera maskin Upprikta och sätta fast maskin med arbetsmaskin (IM B5) Standardflänsen är utförd med en centrering. Ansvaret för passningsvalet för motflänsen på arbetsmaskinen bärs av systemtillverkaren eller föreståndaren för anläggningen. Märk Om maskinen inte har någon standardfläns då riktar du upp maskinen passande till arbetsmaskinen. Tillvägagångssätt Maskinaxeln måste vara vågrät vid lyftningen, flänsen parallellt uppriktad till motflänsen, så att fastklämning och spänningar undviks. Skador på centreringen blir annars följden. 1. Fetta in centrerflänsen med monteringspasta för att underlätta förloppet. 2. Skruva i tre uppstående bulter i arbetsmaskinens flänsgänga fördelade med ca. 120 runt omkretsen. De uppstående bultarna tjänar till positioneringshjälp. 3. Positionera maskinen till arbetsmaskinen så att axlarna överensstämmer och precis så att maskinen inte ligger mot. Sätt ner maskinen långsamt annars kan skador på centreringen bli följden. 4. Vrid vid behov maskinen till den riktiga positionen så att flänshålen ligger mitt över gänghålen. 5. Sätt ner maskinen fullständigt på motflänsen så att den ligger mot komplett. 6. Fixera maskinen med flänsfastsättningsskruvar och byt ut de uppstående bultarna sist. Se även Åtdragningsmoment för skruvanslutningar (Sida 161) Sätta fast stödfot (IM B5) Nedtill på maskinen finns ett gängat hål M36x40 i en platta i vilket du kan fästa stödfoten. Montera stödfoten så att inga ytterligare spänningar kan uppstå i huset. VARNING Mekaniska spänningar Om extra mekaniska spänningar uppstår i huset genom att stödfoten inte monteras sakkunnigt, då kan maskinen skadas. Maskinen eller delar av den kan lossna under drift. Det kan leda till död, allvarliga kroppsskador eller materialskador. Montera stödfoten så att inga ytterligare spänningar kan uppstå i huset. Bruksanvisning 03/

62 Montering 5.3 Montera maskin Rikta upp och sätta fast maskin med arbetsmaskin (IM V1, IM V10) Standardflänsen är utförd med en centrering. Ansvaret för passningsvalet för motflänsen på arbetsmaskinen bärs av systemtillverkaren eller föreståndaren för anläggningen. Märk Om maskinen inte har någon standardfläns då riktar du upp maskinen passande till arbetsmaskinen. Tillvägagångssätt Maskinaxeln måste vara lodrät vid lyftningen, flänsen parallellt uppriktad till motflänsen, så att fastklämning och spänningar undviks. Skador på centreringen blir annars följden. 1. Fetta in centrerflänsen med monteringspasta för att underlätta förloppet. 2. Skruva in två uppstående bulter i arbetsmaskinens flänsgänga på mittemot liggande sidor. De uppstående bultarna tjänar till positioneringshjälp. 3. Sätt ner maskinen långsamt över arbetsmaskinen i centreringen så att den precis inte ligger mot. Vid för snabb nersättning kan skador på centreringen bli följden. 4. Vrid vid behov maskinen till den riktiga positionen så att flänshålen ligger mitt över gänghålen. 5. Sätt ner maskinen fullständigt på motflänsen så att den ligger mot komplett och avlägsna de uppstående bulterna. 6. Fixera maskinen med flänsfastsättningsskruvar. Se även Åtdragningsmoment för skruvanslutningar (Sida 161) Riktningsprecision Koaxialiteten hos den elektriska maskinens och arbetsmaskinens axlar får inte överskrida diametern 0,05 mm Axial- och radialkrafter De tillåtna värdena för axial- och radialkrafter fås efter förfrågning hos Siemens servicecenter (Sida 159) eller hämtas från katalogen för maskinen. 62 Bruksanvisning 03/2015

63 Montering 5.3 Montera maskin OBSERVERA Lagerskador eller axelskador Stora kraftuttagsmassor och dessas tyngdpunkter utanför axeländarna kan leda till resonansdrift. Lagerskador och axelskador kan bli följden. Respektera de tillåtna belastningarna för krafterna på axeländen enligt katalogdata eller projekteringsdata. Märk Mer information däröver finns i katalogen D81.8-2/14. Bruksanvisning 03/

64 Montering 5.3 Montera maskin 64 Bruksanvisning 03/2015

65 Elektrisk anslutning 6 Följ vid alla arbeten på maskinen de allmänna säkerhetsanvisningarna (Sida 15) och kraven i EN för en säker drift av elektriska anläggningar. Märk Service Center För hjälp vid elektrisk anslutning av maskinen, kontakta Service Center (Sida 159). 6.1 Säkerhetsanvisningar för den elektriska anslutningen VARNING Anslutningsdelarna kan lossna Om du använder fastsättningselement av felaktigt material eller sätter fast det med felaktigt åtdragningmoment då kan strömövergången hindras eller anslutningsdelar kan lossna. Fastsättningselement kan vrida sig och därigenom kan de minsta luftavstånden underskridas. Gnistbildning kan uppstå, i explosionsfarlig atmosfär kan explosioner uppstå. Död, allvarliga kroppsskador och materialskador på maskinen som kan leda till avbrott, samt följdskador på anläggningen på grund av maskinavbrottet, kan bli följden. Dra åt skruvförbindelser med de angivna åtdragningsmomenten. Respektera de ev. krävda materialen för fastsättningselement. Kontrollera förbindningsställen vid inspektioner. Se även Åtdragningsmoment för skruvanslutningar (Sida 161) 6.2 Uttagslåda Beroende på utförande kan olika uttagslådor vara monterade på maskinen. Beroende på uttagslådan är olika kabelinföringaar och möjligheter för kabelanslutningen möjliga. Den på maskinen monterade uttagslådan kan du identifiera med bilderna i de följande kapitlen. Uttagslåda 1XB1621 (Sida 66) Uttagslåda 1XB1631 (Sida 67) Uttagslåda 1XB7730 (Sida 68) Bruksanvisning 03/

66 Elektrisk anslutning 6.2 Uttagslåda Uttagslåda 1XB7731 (Sida 68) Uttagslåda 1XB7740 (Sida 69) Uttagslåda 1XB7750 (Sida 70) Uttagslåda 1XB1621 Bild 6-1 Uttagslåda 1XB1621 Anslutningsledningarna förs in via kabelskruvkopplingar med gängade hål 2 x M80 x 2 und 2 x M25 x 1,5 i uttagslådan 1XB1621. Kabelskruvkopplingarna ingår inte i standardleveransen. Utförandet med lökringspackning finns som option. Mer information finns här: Föra in kabel i uttagslådan 1XB... med kabelskruvkoppling (Sida 78) Ansluta kabel utan kabelskor (Sida 80) Ansluta kabel med kabelskor (Sida 79) Se även Föra in kabel i uttagslådan 1XB... med lökringspackning (Sida 76) 66 Bruksanvisning 03/2015

67 Elektrisk anslutning 6.2 Uttagslåda Uttagslåda 1XB1631 Bild 6-2 Uttagslåda 1XB1631 Anslutningsledningarna förs in via kabelskruvkopplingar med gängade hål 4 x M80 x 2 und 2 x M25 x 1,5 i uttagslådan 1XB1631. Kabelskruvkopplingarna ingår inte i standardleveransen. Utförandet med lökringspackning finns som option. Mer information finns här: Föra in kabel i uttagslådan 1XB... med kabelskruvkoppling (Sida 78) Ansluta kabel utan kabelskor (Sida 80) Ansluta kabel med kabelskor (Sida 79) Se även Föra in kabel i uttagslådan 1XB... med lökringspackning (Sida 76) Bruksanvisning 03/

68 Elektrisk anslutning 6.2 Uttagslåda Uttagslåda 1XB7730 I uttagslådan 1XB7730 kan endast en strömledning med tre ledare anslutas. Bild 6-3 Uttagslåda 1XB7730 Anslutningsledningen förs in via kabelskruvkopplingar med gängade hål 1 x M72 x 2 och 3 x M25 x 1,5 i uttagslådan 1XB7730. Kabelskruvkopplingarna ingår inte i standardleveransen. Mer information finns här: Föra in kabel i uttagslådan 1XB... med kabelskruvkoppling (Sida 78) Ansluta kabel med kabelskor (Sida 79) Ansluta kabel utan kabelskor (Sida 80) Uttagslåda 1XB7731 Bild 6-4 Uttagslåda 1XB Bruksanvisning 03/2015

69 Elektrisk anslutning 6.2 Uttagslåda Anslutningsledningarna förs in via kabelskruvkopplingar med gängade hål 2 x M72 x 2 och 3 x M25 x 1,5 i uttagslådan 1XB7731. Kabelskruvkopplingarna ingår inte i standardleveransen. Mer information finns här: Föra in kabel i uttagslådan 1XB... med kabelskruvkoppling (Sida 78) Ansluta kabel med kabelskor (Sida 79) Ansluta kabel utan kabelskor (Sida 80) Uttagslåda 1XB7740 Bild 6-5 Uttagslåda 1XB7740 Anslutningsledningarna förs in via kabelskruvkopplingar med gängade hål 4 x M80 x 2 und 3 x M25 x 1,5 i uttagslådan 1XB7740. Kabelskruvkopplingarna ingår inte i standardleveransen. Mer information finns här: Föra in kabel i uttagslådan 1XB... med kabelskruvkoppling (Sida 78) Ansluta kabel med kabelskor (Sida 79) Ansluta kabel utan kabelskor (Sida 80) Bruksanvisning 03/

70 Elektrisk anslutning 6.2 Uttagslåda Uttagslåda 1XB7750 Bild 6-6 Uttagslåda 1XB7750 Anslutningsledningarna förs in via kabelskruvkopplingar med gängade hål 8 x M72 x 2 och 3 x M25 x 1,5 i uttagslådan 1XB7750. Kabelskruvkopplingarna ingår inte i standardleveransen. Mer information finns här: Föra in kabel i uttagslådan 1XB... med kabelskruvkoppling (Sida 78) Ansluta kabel med kabelskor (Sida 79) Ansluta kabel utan kabelskor (Sida 80) Vrida uttagslåda Beroende på uttagslåda och -utförande är det möjligt att vrida uttagslådan ±90 enligt anslutningsriktningen. Omflyttning till den andra motorsidan är endast möjligt med hjälp av Service Center (Sida 159). Om du vill vrida andra uttagslådor än de som nämns i det följande ta då också kontakt med Service Center. Tillvägagångssättet vid vridning av uttagslådan är beroende av antalet interna statorledningar och deras area samt typ av uttagslåda: 1XB7730 Uttagslådan kan med monterade interna statorledningar vridas ±90. 1XB7731 Vid sex eller färre ledningar kan uttagslådan vridas ±90 med monterade statorledningar. Vid fler än sex ledningar måste de interna statorledningarna demonteras före vridningen. 70 Bruksanvisning 03/2015

71 Elektrisk anslutning 6.2 Uttagslåda 1XB7740 Vid tolv eller färre ledningar och små areor kan uttagslådan vridas ±90 med monterade statorledningar. Vid fler än 12 ledningar eller vid ledningar med en area större än 50 mm² måste de interna statorledningarna demonteras före vridningen. 1XB7750 De interna statorledningarna måste demonteras före vridningen. Vrida uttagslåda med monterade statorledningar 1. Säkerställ att motorn är spänningsfri. 2. Lossa huvmuttrarna till lockets skruvkoppling och lyft locket från uttagslådan. Locket till uttagslådan är mycket tungt. 3. När motorn redan är ansluten: Demontera ledningarna för strömförsörjningen. Lossa skruvkopplingen till kabelinföringen och dra ut ledningarna genom öppningen. 4. Lossa jordningsbanden på två sidor av uttagslådans underdel. 5. Lossa underdelens skruvkopplingar med konsolen eller optionalt kabelkanalen. 6. Skruva i två ringskruvar diagonalt i M10-gängorna i hörnen och lyft uttagslådhuset något med kran. 7. Vrid uttagslådan ±90 i önskad riktning och sätt ner den försiktigt. Skada inte packningen därvid. 8. Skruva fast uttagslådan med konsolen / kabelkanalen (4 x M16, åtdragningsmoment 170 Nm). 9. Fäst jordningsbanden på underdelen av uttagslådan och konsolen resp. kabelkanalen: Avlägsna för detta propparna till de båda efter vridningen närmast liggande M8- gängorna på konsolen resp. kabelkanalen. Slipa av ytan runt hålen så att jordningsbanden har metallisk kontakt. Fäst sedan de båda banden på uttagslådans underdel och på konsolen resp. kabelkanalen (4x M8, åtdragningsmoment 11 Nm). Skydda de blanka ställena runt kontakten med korrosionsskydd. 10.Anslut (åter) ledningarna till strömförsörjningen. Mer information: Ansluta jordledare (Sida 74) Föra in och dra kablar... Ansluta kabel... Lyft locket till uttagslådan och skjut det på vertikalt stående bultar. Skada inte packningen därvid. 11.Fixera först två diagonalt liggande skruvkopplingar och dra åt muttrarna för hand. Dra sedan åt alla muttrar ordentligt (4xM10, åtdragningsmoment 40 Nm). Bruksanvisning 03/

72 Elektrisk anslutning 6.2 Uttagslåda Vrida uttagslåda med demonterade statorledningar 1. Säkerställ att motorn är spänningsfri. 2. Lossa huvmuttrarna resp. skruvarna till lockets skruvkoppling och lyft locket från uttagslådan. 3. När motorn redan är ansluten: Demontera ledningarna för strömförsörjningen. Lossa skruvkopplingen till kabelinföringen och dra ut ledningarna genom öppningen. 4. Lossa skruvkopplingarna till de interna statorledningarna optionalt också de på stjärnpunkten. 5. Lossa jordningsbanden på två sidor av uttagslådans underdel. 6. Lossa underdelens skruvkopplingar med konsolen eller optionalt kabelkanalen. 7. Skruva i två ringskruvar diagonalt i M10-gängorna i hörnen och lyft uttagslådhuset något med kran. 8. Vrid uttagslådan ±90 i önskad riktning och sätt ner den försiktigt. Skada inte packningen därvid. 9. Skruva fast uttagslådan med konsolen / kabelkanalen (4 x M16, åtdragningsmoment 170 Nm). 10.Fäst jordningsbanden på underdelen av uttagslådan och konsolen / kabelkanalen: Avlägsna för detta propparna till de båda efter vridningen närmast liggande M8- gängorna på konsolen / kabelkanalen. Slipa av ytan runt hålen så att jordningsbanden har metallisk kontakt. Fäst sedan de båda banden på uttagslådans underdel och på konsolen / kabelkanalen (4x M8, åtdragningsmoment 11 Nm). Skydda de blanka ställena runt kontakten med korrosionsskydd. 11.Anslut ledningarna enligt kopplingsschemat på lockets insida (M12, åtdragningsmoment 20 Nm). Respektera de minsta luftavstånden. Mer information: Minsta luftavstånd (Sida 84) 12.Anslut (åter) ledningarna till strömförsörjningen. Mer information: Ansluta jordledare (Sida 74) Föra in och dra kablar... Ansluta kabel Lyft locket till uttagslådan och skjut det på vertikalt stående bultar. Skada inte packningen därvid. 14.Fixera två diagonalt liggande skruvkopplingar och dra åt muttrarna resp. skruvarna för hand. 15.Dra åt alla muttrar resp. skruvar ordentligt (M10, åtdragningsmoment på 40 Nm). 72 Bruksanvisning 03/2015

73 Elektrisk anslutning 6.3 Förberedelse Se även Ansluta kabel med kabelskor (Sida 79) Ansluta kabel utan kabelskor (Sida 80) Föra in kabel i uttagslådan 1XB... med kabelskruvkoppling (Sida 78) 6.3 Förberedelse Klämmornas beteckningar För klämmornas beteckningar gäller följande definitioner enligt IEC/EN för trefasmaskiner: Tabell 6-1 Märkning av klämmor i exempel 1U1-1 1 U 1-1 Beteckning x Kännetecknande siffra för tillordning av poler vid polomkopplingsbara maskiner, såvida tillämpligt. En lägre siffra motsvarar ett lägre varvtal. Specialfall för uppdelad lindning. x Fasbeteckning U, V, W x Kännetecknande siffra för lindningens början (1) eller lingningsända (2) resp. vid mer än en anslutning per lindning x Tillsatssiffra, om en parallell matarledning för nätet är nödvändig för flera klämmor med annars samma märkning Välja kabel Ta vid val av anslutningsledningar hänsyn till följande kriterier: Märkströmstyrka Märkspänning Eventuellt servicefaktor Anläggningsberoende villkor som t.ex. omgivningstemperatur, typ av kabeldragning, kabelarea bestämt genom erforderliga kabellängder osv. Krav enligt IEC/EN Krav enligt IEC/EN Projekteringsanvisningar Bruksanvisning 03/

74 Elektrisk anslutning 6.3 Förberedelse Ansluta jordledare Maskinens jordningsledararea måste stämma överens med uppställningsbestämmelserna t.ex. enligt IEC / EN Tabell 6-2 Bestämning av jordningsledararea Ytterledararea S [mm²] Jordningsledararea [mm²] S > 35 S/2 Det finns en sexkantsskruv med fjäderring och underläggsbricka på det markerade anslutningsstället för jordledaren på statorhuset. Du kan ansluta jordledaren på följande sätt: Med flertrådiga ledningar med kabelskor Med flatband med motsvarande utformad ledningsände Alternativt kan du ansluta jordledaren utan kabelskor via en klämplatta på det markerade anslutningsstället. Ansluta jordledare Säkerställ att anslutningsytan är kontaktblank och skyddad med lämpligt rostskyddsmedel, t ex. syrefritt vaselin. Placera fjäderring och underläggsbricka under skruvhuvudet. Kontrollera att den maximalt tilllåtna klämtjockleken på 10 mm för kabelskon resp. flatbandet inte överskrids. Fäst klämskruven enligt följande tabell. Skruvdjup och åtdragningsmoment varierar vid användning av kabelskor eller jordningsklämmor. Vid användning av kabelskor Vid användning av jordningsklämmor Skruv Skruvdjup Åtdragningsmoment M6 > 6 mm 8 Nm M8 > 8 mm 20 Nm M12 x 25 > 16 mm 38 Nm M16 x 35 > 20 mm 92 Nm M6 > 9 mm 8 Nm M8 > 12 mm 20 Nm M10 > 15 mm 40 Nm M12 > 18 mm 70 Nm M16 > 20 mm 170 Nm Använd de betecknade anslutningsklämmorna för jordledaren i uttagslådorna. Se även Drift på omformare (Sida 87) 74 Bruksanvisning 03/2015

75 Elektrisk anslutning 6.3 Förberedelse Anslut metallskärmen i uttagslådan Om du har metallarmerade ledningar som förs in i plintlådan eller hjälpplintlådan då ansluter du metallskärmen på följande sätt: Flera jordningsställen är tillåtet. I plintlådan med inre jordningsdel ansluter du metallskärmen till den inre jordningedelen. I plintlådan utan inre jordningsdel ansluter du metallskärmen till en av de grön-gula jordningsklämmorna Utdragna ledningar - anslutning utan uttagslåda När maskinen beställdes med utdragna ledningar dvs. utan uttagslåda, då måste en sakkunnig anslutning göras i en extern uttagslåda. Säkerställ att den externa uttagslådan är konstruerad i enlighet med uppgifterna på typskylten och lämplig för respektive användning. VARNING Störningar genom ej sakkunnig teknisk konstruktion Om de tekniska uppgifterna t. ex. kapslingsklass, minsta luftavstånd eller krypsträckor inte respekteras vid anslutningen, då kan det leda till störningar. Dessa störningar kan indirekt eller direkt ha dödsfall, svåra personskador eller materialskador till följd. Beakta uppgifterna på typskylten Rotationsriktning Om maskinen har en axelända eller två axeländor med olika diametrar, då ska rotationsriktningen med blicken mot frontsidan på den enda eller den tjockare axeländen definieras på följande sätt: Om nätförsörjningsledninarna anslutes med fasordningen L1, L2, L3 till U, V, W blir rotationsriktningen medurs. Om du byter två anslutningar t.ex. L1, L2, L3 till W, V, U då blir rotationen moturs. Märk Maskiner som bara får drivas i en bestämd rotationsriktning har märkts med en rotationsriktingspil och klämbeteckningar med resp. fasordning på typskylten. Bruksanvisning 03/

76 Elektrisk anslutning 6.4 Anslutning OBSERVERA Maskinskador Om maskinen drivs på annat sätt än det avtalade resp. i felaktig rotationsriktning, kyls den inte tillräckligt. Maskinskada kan bli följden. Ge akt på uppgifterna om rotationsriktning på märkplåten. 6.4 Anslutning Generellt gäller följande för den elektriska anslutningen: Före arbetets början ska en säker skyddsledning installeras. Vid kabelinföring i uttagslådan kan anslutningsledningarna tätas och fixeras. Lägg anslutningsledningarna och särskilt skyddsledaren fritt i uttagslådan och så att ledningarnas isolering inte skavs av. Anslutningen måste göras så att en varaktig, säker elektrisk förbindelse kan upprätthållas. Undvik utstående trådändar. Dra och fäst externt tillförda hjälpledningar åtskilda från huvudledningen. Härtill finns ev. element med buntningsband. Tabell 6-3 Anslutningsteknik (med kabelsko / anslutning utan kabelsko ) Uttagslåda GT640 1XB1621 1XB1631 1XB7730 1XB7731 1XB7740 1XB7750 Anslutning Med kabelsko (Sida 79) Utan kabelsko (Sida 80) Föra in kabel i uttagslådan 1XB... med lökringspackning Uttagslådorna 1XB1621, 1XB1631 kan optionalt vara utrustade med en lökringspackning. Anslutningsledningen tätas på införingsstället med en packningsinsats som kan skäras till och sedan fixeras med en dragavlastningsanordning. 76 Bruksanvisning 03/2015

77 Elektrisk anslutning 6.4 Anslutning Föra in och ansluta kabel i uttagslådan Uttagslådan är öppnad, kabel avskuren till den riktiga längden och avskalad. Ge akt på att kabelanslutningen förblir fri från påverkan av yttre krafter. Bild 6-7 Dragavlastning och packning Gör så här för att ansluta kabeln: 1. Skruva av dragavlastningsöverdelen 3 och lossa fästskruvarna för dragavlastningsunderdelen 2. Dragavlastningsanordningen kan antingen anordnas i uttagslådor eller utvändigt. Flytta ev. dragavlastningsanordningen 2. Skär till tätningsinsatsen 1 på så sätt att dess öppning är 1 till 3 mm mindre än ledningsdiametern. 3. Dra packningsinsatsen över kabeländen. 4. Förbered kabeländen allt efter kabelsort och användning t.ex. med kabelsko. 5. Anslut kabeländarna till klämmorna i enlighet med kretsbilden. Kretsbilden finns i locket till uttagslådan. Mer informationer härtill finns i kapitlet "Ansluta kabel..." 6. Anpassa ledningsdiametern ev. med lindning av lämpligt tätningsband i området runt packningsinsatsen. Skjut packningsinsatsen på den förberedda lindningen. 7. Lägg in ledningen med påsatt packningsinsats i studsöppningarna. Skruva ihop dragavlastningsklämman när ledningen ligger mitt i studsöppningen. 8. Fäst dragavlastningsklämman. Bruksanvisning 03/

78 Elektrisk anslutning 6.4 Anslutning 9. Dra åt klämskruvarna för dragavlastningsklämman så att erforderlig klämverkan uppstår och så att ledningsisolationen inte skadas. Vi rekommenderar ett vridmoment på 5 Nm. 10.Efterdra klämskruvarna efter 24 timmar. VARNING Skada på isoleringen Om du drar åt klämskruvarna för dragavlastningsklämman för hårt kan isoleringen skadas. Skador på isoleringen kan leda till spänningsöverslag. Det kan leda till död, allvarliga kroppsskador eller materialskador. Dra åt klämskruvarna för dragavlastningsklämman med det angivna vridmomentet Föra in kabel i uttagslådan 1XB... med kabelskruvkoppling Anslutningsledningarna förs in i uttagslådan genom en utbytbar kabelinföringsplatta resp. kabelinföringsstuts. Kabelinföringsplattan är standardmässigt borrad. Kabelskruvkopplingarna ingår inte i standardleveransen. Vid explosionssäkert utförande är kabelinföringsplattan standardmässigt ej borrad. På så sätt kan antalet och storleken på hålen anpassas till användningsvillkoren. Kabelinföringen kan vridas 180. Tabell 6-4 Utföranden kabelinföringsplatta Uttagslåda Standard Kabelinföringsplatta borrad med 1XB x M80 x x M25 x 1,5 1XB x M80 x x M25 x 1,5 1XB x M72 x x M25 x 1,5 1XB x M72 x x M25 x 1,5 1XB x M80 x x M25 x 1,5 1XB x M72 x x M25 x 1,5 Explosionsskyddat utförande / option L01 Ej borrad Föra in kabel i uttagslådan För att föra in kabeln i uttagslådan gör du så här: 1. Skruva av kabelinföringsplattan. 2. Borra ev. så många hål eller gängor som behövs i rätt storlek i kabelinföringsplattan. Ge akt på att kabelinföringsplatten är monterbar efter borrningen och uppvisar tillräcklig styvnad. 3. Montera de nödvändiga kabelskruvkopplingarna. 4. För kablarna genom kabelskruvkopplingarna. 78 Bruksanvisning 03/2015

79 Elektrisk anslutning 6.4 Anslutning 5. Montera kabelinföringsplattan med de monterade kablarna på uttagslådan. 6. Anslut kabeländarna till klämmorna i enlighet med kretsbilden. Kretsbilden finns i locket till uttagslådan. Mer informationer härtill finns i kapitlet "Ansluta kabel..." Certifierade ledningsinföringar och förslutningsproppar Använd endast förslutningsproppar, kabel- och ledningsinföringar som är certifierade och märkta för bruk i respektive område med explosionsrisk (zonen) Lägga kabel Dra kablarna enligt IEC / EN För fast lagda ledningar används EMC- och Ex-certifierade kabelskruvkopplingar med dragavlastning. Kabelförskruvningarna skruvar du in i de gängade hålen på införingsplattan som kan skruvas av. Kabelförskruvningarna ingår inte i leveransen. Kontrollera och iakttag de i intyget för dessa skruvkopplingar fastlagda villkoren för installation och drift och kontrollera efterlevnaden. För ledningar som inte är fast lagda använder du ledningsinföringar med dragavlastning som är skyddade mot vridning. Använd skärmade ledningar, vars skärm är ledande förbundna via EMCkabelförskruvningarna över stor yta med uttagslådan till maskinen. Ordna de friliggande anslutningsledningarna i uttagslådan på så sätt att skyddsledaren läggs med väl tilltagen längd och så att ledningskablarnas isolation inte kan skadas. När anslutningsskenor av aluminium är inmonterade, då lägger du en underläggsbricka av stål mellan kabelsko och anslutningsskena. Därmed förhindras kontaktkorrosion. Förslut oanvända gängor och hål på ett korrekt sätt enligt kraven för IP-kapslingsklassen. IP-kapslingsklassen står på typskylten. Byt ut oanvända kabelskruvkopplingar mot förslutningsskruvar med intyg Ansluta kabel med kabelskor 1. Välj kabelskor som motsvarar den nödvändiga ledararean och fästskruvarnas resp. bultarnas storlek. Informationer till den maximala ledararean för respektive standardutförande av uttagslåda finns i katalogen. Sned anordning av matarledningarna är bara tillåten om erforderliga minsta luftavstånd kan garanteras. 2. Avisolera ledarändarna så att den kvarvarande isoleringen nästan räcker till kabelskon 1. Anslut endast en ledare per kabelsko. Bruksanvisning 03/

80 Elektrisk anslutning 6.4 Anslutning 3. Sätt fast kabelskon fackmässigt på ledaränden, t. ex. genom klämning. Bild 6-8 Anslutning med kabelsko och fästskruv (principbild) 4. Isolera ev. kabelskohylsorna för att upprätthålla det minsta luftavståndet samt krypsträckan. 5. Sätt kabelskon på klämstödet. Beakta därvid placeringen av den ev. befintliga kopplingsbygeln. Vid uttagslåda 1XB7740 och 1XB7750 sätter du kabelskon på strömskenan. 6. Dra åt fästelementet 2 med det motsvarande åtdragningsmomentet: Fästelement Fästmutter M12 Fästskruvar M16 Fästmuttrar M12 Åtdragningsmoment 20 Nm 40 Nm 20 Nm Märk Mer information om detta finns i katalogen D81.8 i kapitel 2. VARNING Explosionsfara vid användning av kabelskor utan sidostyrning Vid ledarareor under 70 mm 2 kan kabelskor utan sidostyrning vridas. De minsta luftavstånden kan underskridas, det kan leda till explosion. Det kan leda till död, allvarliga kroppsskador eller materialskador. Använd vid ledarareor under 70 mm 2 endast kabelskor med sidostyrning. Respektera de minsta luftavstånden (Sida 84) Ansluta kabel utan kabelskor Skarvklämmor kan byggas in vid beställning. De är lämpliga för anslutning av fintrådiga eller flertrådiga ledare utan användning av bussningar för ledningsslut. Om du vill använda 80 Bruksanvisning 03/2015

81 Elektrisk anslutning 6.4 Anslutning bussningar för ledarslutet då fäster du dessa före anslutningen med en korrekt, strömbärarande presskoppling på ledaränden. OBSERVERA Övervärme hos ledarändarna Om ledaränden inte är riktigt omsluten av ledarändhylsan och ihopklämd med denna då kan det leda till för hög uppvärmning. Använd endast en ledarände per ledarändhylsa. Sätt fast ledarändhylsan korrekt. Anslut endast en ledarände per klämma. Tillvägagångssätt Ge vid anslutningen akt på att respektera minsta luftavstånden samt krypsträckan. 1. Öppna uttagslådan och skär av kabeln till den riktiga längden. Skarvklämmorna till uttagslådorna 1XB7730 / 1XB7731 kan endast fästa ledningar upp till 185 mm². 2. Förbered kabeländen allt efter kabelsort och användningsändamål. Ge akt på att kabelanslutningen förblir fri från påverkan av yttre krafter. 3. Avisolera ledningens ändar så att den kvarvarande isoleringen nästan räcker fram till skarvklämman. Bruksanvisning 03/

82 Elektrisk anslutning 6.4 Anslutning 4. Se till att ordna skarvklämmorna efter ledarstorlek 3, 4. Lägg in kabeln i skarvklämmorna. Dra åt klämmuttrarna 5 med åtdragningsmoment enligt följande tabell: Uttagslåda GT640 / 1XB1621 / 1XB1631 / 1XB1634 1XB7730 / 1XB7731 1XB7740 / 1XB7750 Åtdragningsmoment 8 Nm 4 Nm 8 Nm Bild 6-9 Anslutning med skarvklämmor (principbild) 5. Om klämskruven 2 lossats, dras den åt igen med följande vridmoment: Uttagslåda 1XB1621 / 1XB1631 / 1XB1634 Åtdragningsmoment 40 Nm GT640 / 1XB7730 / 1XB7731 / 20 Nm 1XB7740 / 1XB7750 På uttagslådan GT640, 1XB7730 och 1XB7731 görs fastsättningen av klämkroppen 1 med en klämmutter M12 på den gängade bulten till klämstödet med ett vridmoment på 20 Nm. Skarvklämmor kan byggas in vid beställning. De är lämpliga för anslutning av fintrådiga och flertrådiga ledare utan användning av bussningar för ledningsslut. Om du vill använda bussningar för ledarslutet då fäster du dessa före anslutningen med en korrekt, strömbärarande presskoppling på ledaränden. VARNING Explosionsrisk genom för hög uppvärmning av ledarändorna Om ledaränden inte är riktigt omsluten av ledarändhylsan och ihopklämd med denna då kan det leda till för hög uppvärmning. Maskinens temperaturklass kan då överskridas. Det kan leda till antändning av en tändningsriskabel blandning. Det kan leda till död, allvarliga kroppsskador eller materialskador. Använd endast en ledarände per ledarändhylsa. Sätt fast ledarändhylsan korrekt. Anslut endast en ledarände per klämma. 82 Bruksanvisning 03/2015

83 Elektrisk anslutning 6.4 Anslutning Användning av aluminiumledare Om du använder aluminiumledare då måste dessutom följande iakttagas: Använd lämpliga kabelskor för anslutning av aluminiumledare. Avlägsna med borstning eller filning oxidskiktet på ledarens kontaktställen och/eller på motstycket omedelbart innan aluminiumledaren läggs i. Därefter ska kontaktställena genast fettas in med neutralt vaselin för att förhindra en ny oxidering. OBSERVERA Kontakttryckavhängigt flytande av aluminium Beroende på kontakttrycket flyter aluminium efter monteringen. På så sätt kan förbindelsen med klämmuttrarna lossa. Övergångsmotståndet ökar och strömövergången hindras; till följd därav kan uttagslådan och omgivningen brinna. Följden kan vara materialskador på maskinen som kan leda till avbrott, samt följdskador på anläggningen på grund av maskinavbrottet. Dra åter åt klämmuttrarna efter ca. 24 timmar och återigen efter ca. fyra veckor. Ge akt på att klämmorna är spänningsfritt kopplade Användning av entrådig kabel VARNING Höga temperaturer genom inducerade virvelströmmar Vid starka strömmar och om flera entrådiga kablar används i stället för flertrådig kabel kan höga temperaturer uppstå genom inducerade virvelströmmar i området runt kabelinföringarna. Det kan leda till en kortslutning och en explosion. Det kan leda till död, allvarliga kroppsskador eller materialskador. Därför måste det efter idrifttagningen säkerställas att de anslutna nätledningarnas temperaturgränser in överskrids under drift. Genom att förändra införingsförhållanden resp. förändra kabelinföringsplattorna enligt överenskommelse med tillverkaren, kan denna temperatureffekt minskas. Använd en kabelinföringsplatta av ickejärnmetall Intern potentialutjämning Fästskruvarna till uttagslådan tjänar som skyddsledarförbindelse mellan jordningsklämman i uttagslådhuset och maskinhuset. Fästskruvarna för locket tjänar som potentialutjämning mellan uttagslådlocket och uttagslådhuset. En särskild, yttre jordledning är bara installerad om t.ex. packningar är monterade utan ytterligare stöd. Bruksanvisning 03/

84 Elektrisk anslutning 6.4 Anslutning Se till att alla åtgärder för potentialutjämning förblir verksamma under monteringsarbete Steglös anliggningsyta för packningen i uttagslådans lock Packningsytan för uttagslådans lock bildas av uttagslådhuset och kabelinföringselementet. Ge därför akt på en korrekt uppriktning för att garantera tätningen och därmed skyddsklassen. Rikta upp kabelinföringsstutsen resp. kabelinföringsplattan så mot uttagslådhuset att tätningsytan mellan uttagslådan och locket till uttagslådan bildar ett plan. I tätningsområdet får inga avsatser finnas Minsta luftavstånd Kontrollera efter sakkunnig montering om de minsta luftavstånden mellan ej isolerade delar respekteras. Ge därvid akt på utstående trådändar. Tabell 6-5 Minsta luftavstånd beroende av effektivvärdet för växelspänningen U eff Effektivt värde för växelspänningen U eff 500 V 630 V 800 V 1000 V Minsta luftavstånd 8 mm 10 mm 12 mm 14 mm Värdena gäller för en uppställningshöjd upp till 2000 m. Vid fastställandet av de erforderliga minsta luftavstånden får spänningsvärdet i tabellen ökas med faktorn 1,1 så att det tas hänsyn till märkspänningsområdet vid allmän användning Avsluta anslutningsarbeten 1. Kontrollera innan varje uttagslåda stängs att: de elektriska anslutningarna i uttagslådan är installerade och åtdragna med korrekt vridmoment enligt anvisning i föregående avsnitt. att maskinen är ansluten enligt föreskriven rotationsriktning. Uttagslådans inre är rent och fritt från ledningsrester, smuts och främmande föremål. alla tätningar och tätningsytor på uttagslådan är oskadade och i korrekt skick, Ej använda införingar är stängda med iklistrade metalliska och certifierade förslutningselement. Det ska krävas verktyg för att kunna lossa förslutningselementen. Anslutningsledningarna ligger fritt och isoleringen inte kan skadas under drift. 2. Stäng uttagslådan med fästskruvarna för locket, se Kapitel Åtdragningsmoment för skruvanslutningar (Sida 161). 84 Bruksanvisning 03/2015

85 Elektrisk anslutning 6.5 Ansluta hjälpströmkretsar 6.5 Ansluta hjälpströmkretsar Välja kabel Ta vid val av anslutningsledningar för hjälpströmkretsarna hänsyn till följande kriterier: Märkströmstyrka Märkspänning Anläggningsberoende villkor som t.ex. omgivningstemperatur, typ av kabeldragning, kabelarea bestämt genom erforderliga kabellängder osv. Krav enligt IEC/EN Krav enligt IEC/EN Använd endast förslutningsproppar, kabel- och ledningsinföringar som är certifierade och märkta för bruk i respektive område med explosionsrisk (zonen) Föra in och dra kabel i hjälputtagslådan De nödvändiga uppgifterna för anslutningen av hjälpströmkretsarna finns på kopplingsschemat på insidan av locket till respektive hjälputtagslåda resp. uttagslåda. Det finns ev. en klämlist inbyggd i huvuduttagslådan för anslutning av hjälpströmkretsar. Den erforderliga längd som ska avskalas på ledningarna för hjälpklämmor ligger, beroende på klämmans typ, i området från 6 till 9 mm. Vid rätt längd räcker ledningen ända in i klämman och ledningsisolering når samtidigt fram till klämmans kontaktdel. Anpassa kabelskruvkopplingar För införseln av anslutningsledningarna finns en påskruvad platta över ett rektangulärt snitt i uttagslådhuset. Normalt levereras plattan med gängade hål och kabelskruvkopplingar. 1. Öppna hjälputtagslådan och skruva av kabelinföringsplattan. Beroende på utförandet av uttagslådan befinner sig kabelinföringsplattan under en stålplåtsskärm. 2. Vid ej borrat utförande borrar du ev. så många hål eller gängor som behövs i rätt storlek för kabelskruvkopplingen i kabelinföringsplattan. 3. Markera kablarna om erforderligt för en senare tillordning. 4. Dra kablarna genom kabelskruvkopplingarna och kabelinföringsplattan och anslut kablarna. 5. Montera kabelinföringsplattan. 6. Säkerställ att tätningen vid iskruvningsstutsen för kabelskruvkopplingarna är garanterad motsvarande kapslingsklassen. Bruksanvisning 03/

86 Elektrisk anslutning 6.5 Ansluta hjälpströmkretsar Egensäker strömkrets för givare eller sensorer Beakta normen IEC / EN vid val och läggning av anslutningsledningarna OBSERVERA Egensäker strömkrets för givare eller sensorer Om blå anslutningsklämmor för sensorer eller givare är installerade, då måste du ansluta dessa till godkända egensäkra strömkretsar. Följden kan annars bli materialskador. Beakta också tilläggskraven i IEC/EN för egensäker drivutrustning samt för tillhörande anslutningsledningar. OBSERVERA Anslutning av temperatursensor Anslutning av temperatursensorn får endast göras till egensäker strömkrets med godkänd utvärderingsapparatur. De enligt EG-typkontrollintyg maximalt tillåtna ingångsströmmarna och ingångseffekterna får inte överskridas. Följden kan annars bli materialskador. Om avskärmade, egensäkra temperatursensorer är installerade, ska dessa anslutas via de blå anslutningsklämmorna. Ledningsskärmen är jordad precis en gång, en mutipeljordning är inte tillåten Anslut metallskärmen i uttagslådan Om du har metallarmerade ledningar som förs in i plintlådan eller hjälpplintlådan då ansluter du metallskärmen på följande sätt: Flera jordningsställen är tillåtet. I plintlådan med inre jordningsdel ansluter du metallskärmen till den inre jordningedelen. I plintlådan utan inre jordningsdel ansluter du metallskärmen till en av de grön-gula jordningsklämmorna Ansluta temperaturövervakning till statorlindningen För övervakning av statorlindningen mot termisk överbelastning finns motståndstermometrar inbyggda i statorlindningen. 86 Bruksanvisning 03/2015

87 Elektrisk anslutning 6.5 Ansluta hjälpströmkretsar Anslutningsledningarna till temperaturgivarna är införda i huvud- eller hjälputtagslådan. Klämmornas koppling och beläggning finns i respektive hjälputtagslådas kopplingsschema. VARNING Fara genom elektriska stötar Temperaturgivarnas isolering för lindningsövervakningen är utförd enligt kraven för basisolering mot lindningen. Temperaturgivarnas anslutningar är beröringssäkra i uttagslådan och har ingen säker frånskiljning. I händelse av fel kan därför vid mätgivarledningen farlig spänning ligga på som vid beröring kan leda till dödsfall, till svåra kroppsskador och till materialskador. Vidtag vid anslutningen av temperaturgivarna till en extern temperaturövervakning vid behov ytterligare åtgärder för att respektera kraven mot "Fara genom elektriska stötar", se IEC resp. IEC Avslutande åtgärder 1. Kontrollera innan hjälputtagslådan stängs följande: Ledningarna är anslutna enligt kopplingsschemat. Ledningarna ligger fritt och isoleringen inte kan skadas. Uttagslådans inre är rent och fritt från ledningsrester, smuts och främmande föremål. kabelförskruvningens detaljer är åtdragna samt att de är lämpliga och monterade enligt föreskrifterna utifrån skyddstyp, typ av ledningsdraging, tillåten ledningsdiameter osv. Gängorna i anslutningsplattan är tillslutna med kabel- och ledningsinföringar eller förslutningsproppar som säkerställer aktuell kapslingsklass. Eventuellt oanvända inflöringar är tillslutna. Förslutningselementen är ordentligt iskruvade det vill säga kan losas endast med verktyg. alla tätningar och tätningsytor på uttagslådan är i korrekt skick, Klämskruvarna ev. förefintliga skruvklämmor är ordentligt åtdragna även om de är oanvända. 2. Stäng hjälputtagslådan med det tillhörande locket. Åtdragningsmoment för fästskruvarna på locket finns i kapitlet "Åtdragningsmoment för skruvkopplingar (Sida 161)" Drift på omformare Det följande kapitlet är endast relevant när maskinen beställdes för drift med omformare. Märk På beställningsnumret känner du igen om maskinen beställdes för drift med omformare. På position 6 i beställningsnumret står då siffran 1, 2, 3 eller 4. Bruksanvisning 03/

88 Elektrisk anslutning 6.5 Ansluta hjälpströmkretsar Drift på omformare med låg pulsfrekvens OBSERVERA Förhöjd motortemperatur Vid drift på en omformare med låg pulsfrekvens uppstår större förluster i motorn. En högre motortemperatur blir följden. Reducera effekten för att förhindra överskridning av temperaturklassen och därmed förebygga det termiska slitage på isolationen som detta är en följd av. VARNING Farlig spänning genom omriktaren Så länge den matande omriktaren inte är frånslagen eller omriktarens mellankrets inte är urladdad, kan elektrisk spänning förekomma på motorklämmorna, även vid stillastående rotor. Allt efter omformartyp kan spänningen bli upp till 1000 V. Ombesörj att de fem säkerhetsreglerna (Sida 16) respekteras före arbeten på motorn Omformartoppspänning Värdena för den maximala omformartoppspänningen som gränsvärden för isolersystemet finns i följande tabell: Tabell 6-6 Maximal omformartoppspänning Omformarmärkspänning [V] Maximal omformartoppspänning Û max Ledare-ledare Ledare-jord Mellankrets 500 V 1500 V 1100 V 750 V Stigningstid 0,5 μs Stigningstid 0,5 μs > 500 till 690 V 2250 V Stigningstid 0,4 μs 1500 V Stigningstid 0,4 μs 1125 V OBSERVERA Skadpr på isoleringen genom kabelreflexioner Genom kabelreflexioner kan spänningsbelastningen på motorn resp. på klämmorna fördubblas. Isolersystemet blir därigenom skadat, totalskada på maskinen kan bli följden. 88 Bruksanvisning 03/2015

89 Elektrisk anslutning 6.5 Ansluta hjälpströmkretsar Omformardrift på jordat nät OBSERVERA Skador genom skyddsledarström Vid drift av maskinen med en omformare med strömbegränsning utan jordslutövervakning kan skyddsledarströmmar upp till 1,7-faldig ytterledningsström uppträda om jordslutningen gjorts vid utgången. Såväl skyddsledare av normalt dimensionerade flertrådiga anslutningsledningar som skyddsledningarnas anslutningsställen i normala uttagslådor är i detta fall inte lämpliga. Följden kan bli materialskador. Lägg en tillräckligt dimensionerad skyddsledare. Anslut skyddsledaren till den på motorhuset placerade jordningsklämman. Bruksanvisning 03/

90 Elektrisk anslutning 6.5 Ansluta hjälpströmkretsar 90 Bruksanvisning 03/2015

91 Driftstart 7 Följ vid alla arbeten på maskinen de allmänna säkerhetsanvisningarna (Sida 15) och kraven i EN för en säker drift av elektriska anläggningar. 7.1 Kontroller före idrifttagningen Kontrollera efter sakmässig montering följande före idrifttagning av anläggningen: Märk Kontroller före idrifttagningen Den följande listan över kontrollera före idrifttagandet kan inte vara fullständig. Fler kontroller kan behövas, beroende på anläggningens speciella förhållanden. Maskinen är inte skadad. Maskinen är föreskriftmässigt monterad och uppriktad, kraftuttagselementen är riktigt balanserade och inställda. Att alla fästskruvar, förbindningselement och elektriska anslutningar har dragits fast med föreskrivet åtdragningsvridmoment. Driftsvillkoren stämmer överens med planerade data enligt den tekniska dokumentationen, t.ex. beträffande kapslingsklass, omgivningstemperatur,... Rörliga delar som t.ex. kopplingen går lätt. Om den andra axeländen inte används, måste plattkilen säkras för att inte kastas ut och vid rotorbalanseringstyp "H" (normalutförande) kortas av med ungefär hälften. Att alla skyddsåtgärder för beröring av rörliga och spänningsförande delar har genomförts. Lagerisoleringen är utförd enligt skyltarna. Elektrisk anslutning Jordnings- och potentialutjämningsförbindelserna är vederbörligt anslutna. Maskinen är ansluten enligt föreskriven rotationsriktning. Genom motsvarande inställd styrning och varvtalsövervakning säkerställs att inga högre varvtal än de som anges som tillåtna i Tekniska data ställs in. Jämför för detta data på typskylten eller ev. den anläggningsspecifika dokumentationen. Minsta isolationsmotstånden har respekterats. Minsta luftavstånden upprätthålls. Eventuella tillsatsanordningar för maskinövervakning är korrekt anslutna och funktionsdugliga. Bruksanvisning 03/

92 Driftstart 7.3 Smörja rullager före idrifttagningen Befintliga bromsar eller returspärrar fungerar problemfritt. På övervakningsanordningarna är värdena för "Varning" och "Frånkoppling" inställda. Drift på omformare Om motorkonstruktionen kräver en särskild omformartillordning då finns gällande tillsatsuppgifter på typskylten. Omformaren är korrekt parametrerad. Parametreringsdata finns på maskinens märkplåt. Uppgifter om parametrarna finns i omriktarens bruksanvisning. Angivna mekaniska gränstal max överskrids inte. Gränsvarvtal n min underskrids inte. Kylning Kontrollera om kylningen av maskinen är garanterad för idrifttagandet. 7.2 Mätning av isolationsmotståndet och polarisationsindex innan idrifttagande Genom att mäta isolationsmotstånd och polarisationsindex (PI) får du information om maskinens tillstånd. Kontrollera därför isolationsmotståndet och polarisationsindex vid följande tidpunkter: Före första start av en maskin Efter en längre tids lagring eller stillestånd Vid underhållsarbeten Följande information kan avläsas om lindningsisoleringens tillstånd: Är lindningshuvudets isolering täckt med ledande smuts? Har lindningsisoleringen tagit upp fukt? Därefter kan du välja att starta maskinen eller vidta nödvändiga åtgärder, t.ex. rengöring och/ eller torkning av lindningen: Kan maskinen tas i drift? Måste rengörings- eller torkningsåtgärder utföras? Detaljerad information om kontroll och gränsvärden finns här: "Kontrollera isolationsmotstånd och polarisationsindex" (Sida 47) 7.3 Smörja rullager före idrifttagningen Följande uppgifter förutsätter att angivna förvaringsvillkor har hållts. Allmänna föreskrifter Följ uppgifterna om eftersmörjning på smörjskylten. Eftersmörj portionsvis. Axeln måste därvid vrida sig så att fettet fördelas i lagren. 92 Bruksanvisning 03/2015

93 Driftstart 7.4 Ställa in automatisk eftersmörjningsanordning Smörj rullager före idrifttagningen Om det går mer än ett år, men mindre än fyra år mellan leverans och idrifttagande: Smörj rullagren med dubbel fettmängd enligt smörjskylten. Kontrollera därvid lagertemperaturen så långt det är möjligt. Smörj rullager igen före idrifttagningen Under följande villkor måste rullagren smörjas på nytt: Om maskinen har lagrats i mer än fyra år. Om maskinen inte har lagrats enligt föreskrifterna i kapitlet "Magasinering". Tillvägagångssätt 1. Demontera lager, smörjrör, smörjnippel och lagerlock. 2. Tvätta bort gammalt fett. 3. Kontrollera lagren innan smörjningen. Montera ev. nytt lager. 4. Smörj lagren och montera ihop lagerkomponenterna igen. Se även Eftersmörjningsintervall och fettyper för drift av rullager (Sida 118) Driftupphåll (Sida 106) Transport och magasinering (Sida 34) 7.4 Ställa in automatisk eftersmörjningsanordning Eftersmörjningen sker beroende på den externa spänning som ligger på vid eftersmörjningsanordningen. Ställ före idrifttagandet in tidsintervallet och eftersmörjningsmängden på den automatiska eftersmörjningsanordningen. Följ bruksanvisningen till eftersmörjningsanordningen för drift och byte av fettpatroner. Se även Låskrets för automatisk eftersmörjningsanordning (option) (Sida 31) Bruksanvisning 03/

94 Driftstart 7.6 Inställningsvärden för övervakning av lindningstemperatur 7.5 Inställningsvärden för övervakning av lagertemperatur Före idrifttagandet När maskinen är utrustad med lagertermometrar då ställer du före den första maskindriften in temperaturvärdet för frånkoppling av övervakningsanordningen. Tabell 7-1 Inställningsvärden för övervakning av lagertemperaturerna före idrifttagandet Inställningsvärde Temperatur Varning 115 Frånkoppling 120 C Normaldrift Mät den normala driftstemperaturen för lagren T drift på uppställningsplatsen C. Ställ in värdena för frånkoppling och varning i enlighet med driftstemperaturen T drift. Tabell 7-2 Inställningsvärden för övervakning av lagertemperaturer Inställningsvärde Temperatur Varning T drift + 5 K 115 C Frånkoppling T drift + 10 K 120 C 7.6 Inställningsvärden för övervakning av lindningstemperatur Före idrifttagandet Ställ före den första maskindriften in temperaturvärdet för frånkopplingen på övervakningsanordningen. Tabell 7-3 Inställningsvärden vid idrifttagande Inställningsvärde Temperatur Varning 145 Frånkoppling 155 Normaldrift 1. Mät den normala driftstemperaturen T drift på uppställningsplatsen i C. 2. Ställ in värdena för frånkoppling och varning enligt driftstemperaturen T drift. 94 Bruksanvisning 03/2015

95 Driftstart 7.7 Provkörning Tabell 7-4 Inställningsvärden i normaldrift Inställningsvärde Temperatur vid isoleringsklass 180(H), utnyttjande 155(F) Varning T drift + 10 K 145 Frånkoppling T drift + 15 K Provkörning Gör en provkörning efter montering eller underhåll: 1. Starta maskinen utan belastning. Stäng för detta effektbrytaren och koppla om möjligt ej ifrån för tidigt. Kontrollera om gången är jämn. Högsta tillåtna antal starter i rad för nätmaskiner: Tre kalla / två varma Startvillkor för omformarmaskiner finns i katalogen. Begränsa frånkopplingar vid start när varvtalet är lågt, för rotationsrikningskontroll eller andra kontroller till det absolut nödvändiga. Låt maskinen stanna av riktigt innan den åter kopplas in. 2. Observera maskinen en stund medan den går på tomgång. 3. Belasta maskinen vid felfri gång. Kontrollera om gången är jämn. Läs av värdena för spänning, ström och effekt och anteckna dem. Om det är möjligt läser du av motsvarande värden för arbetsmaskinen och antecknar även dessa. Kontrollera lagrets och statorlindningens temperatur tills fortvarighetspunkten har uppnåtts såvida möjligt med befintliga mätanordningar. Kontrollera förekomsten av mekaniska ljud eller svängningar runt lager och lagersköldar. 4. Koppla från maskinen vid orolig gång resp. vid onormala ljud. Fastställ orsaken när maskinen stannat. Om den mekaniska gången blir bättre omedelbart efter frånkoppling är orsakerna magnetiska eller elektriska. Om den mekaniska gången inte blir bättre efter frånkoppling då är orsakerna mekaniska. Orsaker är t. ex. obalans i den elektriska maskinen eller arbetsmaskinen, otillräcklig inställning av maskinaggregatet, maskindrift i systemresonans (system = motor, grundram, fundament, etc.). OBSERVERA Förstörelse av maskinen Om vibrationsvärdena i drift enligt DIN ISO inte kan hållas kan det leda till förstörelse av maskinen. Håll vibrationsvärdena i drift enligt DIN ISO Bruksanvisning 03/

96 Driftstart 7.8 Inställning av motorparametrar på omformaren Märk Mer information om detta finns i katalogen D81.8 i kapitel Inställning av motorparametrar på omformaren Valet av motortypen tjänar till förbeläggning av specifika motorparametrar och till optimering av driftsbeteendet. När du använder omformaren SINAMICS G120/G150 eller SINAMICS S120/S150 då kan motorparametrarna ställas in via STARTER eller via "Advanced Operating Panel" AOP30. När du använder omformaren SINAMICS G120P då kan motorparametrarna ställas in via "Intelligent Operator Panel" (IOP). OBSERVERA Ej önskade driftstillstånd När fel motortyp väljs då kan det leda till ej önskade driftstillstånd som t. ex. förhöjd ljudemission. Märk Förinställd rymdvektormodulering vid SINAMICS S omformare Till skillnad mot SINAMICS G omformare är på SINAMICS S omformare rymdvektormoduleringen förinställd. Rymdvektormoduleringen kan ändras manuellt, när applikationen tillåter det, till optimerade pulsmönster för SIMOTICS FD motorer. SINAMICS parametern är p1802 = 19 i STARTER och i AOP Välja motortyp och motordata i programmet "STARTER" Förutsättningar Motorn är ansluten till omformaren och driftsklar. Omformaren har minst software version 4.6. Du har software STARTER med minst version med SSP installerad på en dator och är ansluten till omformaren. För omformaren SINAMICS G120P behöver du SSP V4.6. Programmet "STARTER" är startat. Du befinner dig i dialogmasken "Konfiguration". 96 Bruksanvisning 03/2015

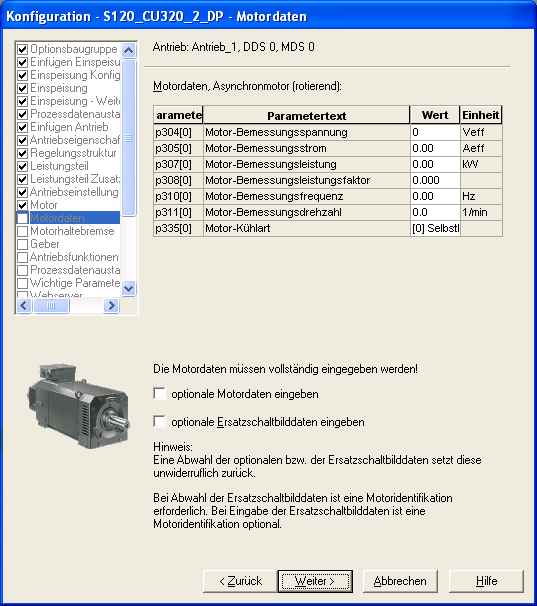

97 Driftstart 7.8 Inställning av motorparametrar på omformaren Välja motorparameter 1. För i fältet "Motor Name" in ett namn för motorn. Genom en entydig tilldelning av namn förenklas den senare tillordningen av motorn. 2. Välj optionen "Mata in motordata". 3. Välj i fältet "Motortyp" posten "[14] SIMOTICS FD-asynkronmotorserie". Bild 7-1 Välja motortyp 4. Bekräfta inmatningarna med "Fortsätt". Bruksanvisning 03/

98 Driftstart 7.8 Inställning av motorparametrar på omformaren 5. För i tabellen "Motordata" in de tillhörande data för motorn i spalten "Värde". Värdena för parametrarna p304...p311 finns på motorns typskylt. Värdet för parametern p335 (motor-kylningstyp) dechiffreras ur motorns beställningsnummer: Motorns beställningsnummer Kylningstyp Parameter p335 1LL1 IC01 0 1LP1 IC06 1 1LM1 / 1MM1 IC LQ1 / 1MQ1 IC LH1 / 1MH1 IC71W 6 1LN1 / 1MN1 IC86W 6 Bild 7-2 Införing motordata 6. Bekräfta inmatningarna med "Fortsätt". 98 Bruksanvisning 03/2015
