1 SuperSaw 555S Installations- och användarhandbok S/N och högre

2 Denna publikation innehåller installations- och användaranvisningar för SuperSaw 555S. Om tveksamhet skulle uppstå beträffande anvisningarnas giltighet hänvisar vi till närmaste återförsäljare för utförligare information. Illustrationer, teknisk information och specifikationer i denna publikation var, såvitt vi kunnat bedöma, korrekta vid tidpunkten för tryckning. Vi förbehåller oss dock rätten att utan föregående meddelande förändra priser, specifikationer, anvisningar, utrustning, etc. och eftersom en fortlöpande produktförbättring är en naturlig del i HULTDIN SYSTEM AB:s verksamhet. Ingen del av denna publikation får utan godkännande av HULTDIN SYSTEM AB, översättas, återges, lagras eller förmedlas på elektroniskt, mekaniskt, fotografiskt eller annat här icke angivet sätt. Även om alla tänkbara åtgärder vidtagits för att innehållet ska vara så komplett som möjligt, tar HULTDIN SYSTEM AB inget ansvar för eventuella fel som kan uppstå till följd av att anvisningarna ej efterföljs eller att åtgärder sker på felaktigt eller oförsiktigt vis. Viktigt! De delar och komponenter som används till HULTDIN SYSTEM AB:s produkter är speciellt utvalda. Därför utgör original reservdelar alltid det bästa alternativet vid eventuellt behov av reparation eller renovering. All service och reparation bör utföras av auktoriserad verkstad med ändamålsenliga verktyg och lyftanordningar. Denna publikation är utgiven av: HULTDIN SYSTEM AB Skolgatan 12 SE MALÅ Sweden Denna publikation gäller för följande modeller: SuperSaw 555S S/N och högre 2016 HULTDIN SYSTEM AB.

3 INNEHÅLL Innehåll Sida Innehåll Sida Säkerhetsföreskrifter... 5 Allmänt... 5 Beskrivning av varningstexter... 5 Säkerhet vid drift... 6 Risk för kedjeskott... 6 Säkerhet för operatör och åskådare... 6 Säkerhet vid service... 7 Elsvetsning... 7 Modifiering av produkten... 7 Uppbyggnad... 8 Huvudkomponenter Gripsåg... 8 Justeringsventiler Gripsåg... 9 Hydrauliska mätuttag Hydrauliska anslutningar SuperCut Produktbeskrivning Märkning Tekniska Data SuperSaw 555S - 19cc Rotatorfäste Rotatorfäste HD Fäste för SuperGrip TL Specialverktyg Hydraulschema SuperSaw 555S / alt Hydraulschema SuperSaw 555S / alt Hydraulschema SuperSaw 555S / alt Funktionsbeskrivning Kedjesmörjning Installation Var skall gripsågen monteras? Montering av rotatorfäste Hydraulisk inkoppling Montering av rotatorfäste HD Hydraulisk inkoppling Montering på SuperGrip TL Hydraulisk inkoppling Uppstart Uppstart av sågmotor Justering av utmatningstryck Justering av svärdutmatning Justering av svärdretur Justering av sträcktryck Avluftning av kedjesträckning Handhavande Byte av sågkedja Byte av sågsvärd Byte av svärdhållare Byte av drivhjul Påfyllning av kedjesmörjolja Underhållsanvisningar Regelbunden tillsyn Daglig tillsyn Smörjning Första driftsmånaden Skruvförband Sv_ss555TOC.fm SuperSaw 555S

4 INNEHÅLL (Denna sida reserverad för framtida tillägg) 4 SuperSaw 555S Sv_ss555TOC.fm

5 SÄKERHETSFÖRESKRIFTER Säkerhetsföreskrifter Allmänt Detta avsnitt beskriver viktiga säkerhetsinstruktioner som operatören ska ha god kännedom om innan produkten tas i bruk. Denna produkt får endast användas av operatör med relevant utbildning. Det är arbetsgivarens och operatörens ansvar att alla säkerhetsåtgärder åtföljs och att maskinen är säkert utrustad. Arbetsgivare och operatör ansvarar för att nationella och lokala lagar, föreskrifter och andra anvisningar följs när produkten används. Arbetsgivare och operatör ansvarar för att byta ut skadade eller oläsliga varningsskyltar. Instruktionshandboken skall alltid finnas tillgänglig så att operatören kan ta del av säkerhetsföreskrifter och tillvägagångssätt för underhållsåtgärder. Beskrivning av varningstexter Fara! Fara markerar att det föreligger risk för fara/olycka om föreskriften ej följs. Olyckan leder till allvarlig personskada, dödsfall och/eller allvarlig egendomsskada. Varning! Varning markerar att det föreligger risk för fara/ olycka om föreskriften ej följs. Olyckan kan leda till allvarlig personskada, dödsfall och/eller allvarlig egendomsskada. Viktigt! Viktigt markerar att det föreligger risk för fara/ olycka om föreskriften ej följs. Olyckan kan leda till personskada och/eller egendomsskada sv011301_sc.fm Säkerhetsföreskrifter 5

6 SÄKERHETSFÖRESKRIFTER Säkerhet vid drift Kontrollera vid början av varje skift att inga skador har uppstått på maskinen. Kontrollera att samtliga hydraultryck i enheten är inställda enligt specifikation. För höga hydraultryck kan medföra risk för brott, vilket kan resultera i person- och utrustningsskador. Obehöriga får ej vistas närmare än 90 meter (riskområde) från maskinens arbetsområde. Operatör ska direkt avhysa obehöriga som befinner sig i riskområdet eller är på väg mot riskområdet Arbete eller demonstration av maskinen skall utföras från en förarhytt som skall vara godkänd enligt gällande bestämmelser. Obehöriga får ej vistas närmare än 90 meter. Stäng alla fönster och dörrar på förarhytten när du arbetar med maskinen. 90 meter Risk för kedjeskott Säkerhet för operatör och åskådare På grund av höga kedjehastigheter, hög belastning samt varierande grad av underhåll på maskiner utrustad med sågkedja, finns en risk att sågkedjan, eller delar av den, kan slungas iväg med hög hastighet och med en enorm energi. Operatör och åskådare utsätts därmed för en risk för allvarlig skada. Maskinen skall därför utrustas med tillförlitliga skydd och möjligheten för operatör och åskådare att vistas i sågkedjans riktning skall minimeras. Det finns en risk för allvarlig skada eller dödsfall för operatör eller åskådare beroende på kedjeskott, vilket innebär att delar av en sågkedja slungas iväg under hög hastighet. Detta kan inträffa om en sågkedja spårar ur eller brister. För maximal säkerhet skall maskinen utrustas med ett energiabsorberande kedjeskottsskydd. Använd alltid sågkedjor av höghastighetstyp till 3/4 sågenheter. 6 Säkerhetsföreskrifter sv011301_sc.fm

7 SÄKERHETSFÖRESKRIFTER Säkerhet vid service Maskinens skick skall kontrolleras regelbundet, daglig tillsyn skall utföras och eventuella brister skall åtgärdas. Maskinen skall hållas i en sådan kondition att operatören eller andra personer ej utsätts för fara eller olycksfall. Utför aldrig reparationer på maskinen utan nödvändiga förkunskaper. Endast utbildad servicepersonal får utföra ingrepp i el- eller hydraulsystem. Åtgärda omedelbart eventuella fel eller skador som uppstår. Kör inte maskinen förrän sådana fel blivit avhjälpta. Placera enheten stabilt på marken och stäng av maskinen eller kraftkällan som normalt driver enheten innan service påbörjas. Tillåt ej att någon person vistas i förarhytten. Kontrollera alltid att motorn är avslagen när du skall arbeta med sågkedjan. Använd alltid skyddshandskar för att undvika skärskador. Avlägsna alltid sågkedjan när du skall justera eller utföra service på enheten. Använd skyddsglasögon och skyddshandskar vid service- och underhållsarbete. Hydraulolja eller smörjfett som kommer i kontakt med huden eller ögonen kan orsaka irritation eller allergi. Använd hjälm och skyddsskor vid service- och underhållsarbete. Läckage av hydraulolja eller smörjfett innebär en ökad risk för halk- och fallskador. Enheten har skarpa plåtkanter. Använd fasta nycklar och skyddshandskar vid arbete med enheten. Rör och slangkopplingar kan stå under tryck trots att motorn är frånslagen. Lossa alltid anslutningar och hydraulslangar med stor försiktighet. Säkerställ alltid att systemet är trycklöst innan service påbörjas. Säkra alltid rörliga delar mekaniskt innan någon hydraulslang lossas. Försök aldrig att stoppa hydrauloljeläckage från en trasig slang med handen. Finfördelad olja kan, med högt tryck, tränga in under huden och orsaka dödsfall eller svåra skador. Elsvetsning Vid en eventuell reparation av maskinen, då svetsning kan vara nödvändigt, skall åtgärden utföras efter tillverkarens direktiv. Vid allt svetsarbete på enheten skall följande åtgärder vidtagas: Tillse att brandsläckningsutrustning finns tillgänglig. Rengör runt svetsområdet för att eliminera brandrisk. Anslut jordkabeln så att svetsströmmen inte passerar över någon lagring. Placera jordkabeln så nära svetsstället som möjligt. Demontera lagringar vid svetsning i närheten av lagerlägen eftersom glidlagren består av plastkompound-material och således är känsliga för höga temperaturer. Modifiering av produkten Det är förbjudet att: modifiera produkten utan tillverkarens samtycke. ändra funktion på produkten utan tillverkarens samtycke. använda annat än original reservdelar. sv011301_sc.fm Säkerhetsföreskrifter 7

8 UPPBYGGNAD Uppbyggnad Huvudkomponenter Gripsåg SuperSaw 555S gripsåg består förenklat av ett stativ och en sågenhet med tillhörande hydraulsystem. De huvudsakliga delarna framgår av bilden Fig. 1 Uppbyggnad SuperSaw 555S 1 Stativ 2 Skyddskåpa 3 Smörjoljetank 4 Påfyllnadslock för kedjesmörjolja 5 Sågmotorblock med inställningsventil för svärdutmatning 6 Sågenhet 7 Sågmotor 8 Ackumulator för sågmotordränering 9 Lufttank för svärdretur 10 Påfyllnadsnippel för lufttank 11 Sågsvärd 12 Sågkedja 13 Inställningsventil för kedjesträckning 14 Strypbackventil för justering av svärdutmatningshastighet 15 Skyddsplåt (100 cm svärd) 8 SuperSaw 555S Sv011402a_ss555.fm

9 UPPBYGGNAD Uppbyggnad Justeringsventiler Gripsåg På SuperSaw 555S gripsåg finns följande justeringsventiler. Ventilernas placering framgår av bilden Fig. 2 Justeringsventiler SuperSaw Tryckreduceringsventil för justering av sträcktryck 2 Tryckreduceringsventil för justering av utmatningstryck 3 Luftnippel för justering av svärdretur 4 Strypbackventil för justering av svärdutmatningshastighet Sv021502b_ss555.fm SuperSaw 555S 9

10 UPPBYGGNAD Uppbyggnad Hydrauliska mätuttag På SuperSaw 555S gripsåg finns följande mätuttag. Placering framgår av bilden Fig. 3 Mätuttag SuperSaw Mätuttag för svärdutmatningstryck 2 Mätuttag för kedjesträcktryck 3 Mätuttag för returtryck för sågmotorn 4 Mätuttag för dräneringstryck 10 SuperSaw 555S Sv021502c_ss555.fm

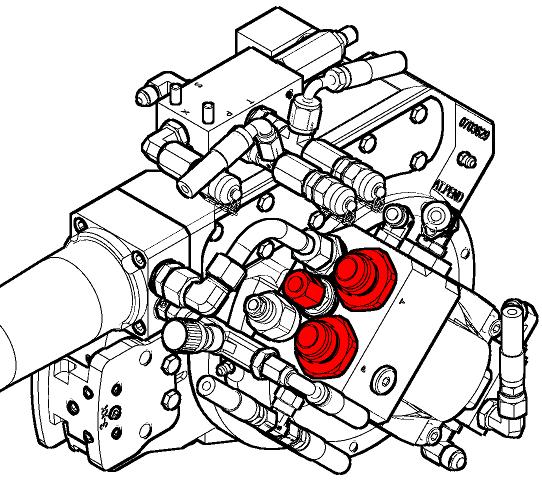

11 UPPBYGGNAD Uppbyggnad Hydrauliska anslutningar SuperSaw 555S gripsåg ansluts hydrauliskt med följande tre anslutningsportar. Placering framgår av bilden Fig. 4 Hydrauliska anslutningar SuperSaw 555S 1 Tryckledning för sågmotor 2 Returledning för sågmotor 3 Dräneringsledning för sågmotor (option) Sv021502f_ss555.fm SuperSaw 555S 11

12 UPPBYGGNAD Uppbyggnad SuperCut SuperCut sågenhet består av följande huvuddelar Fig. 5 Uppbyggnad SuperCut 1. Stativ 2. Sträckenhet 3. Svärdhållare 4. Utmatningscylinder 5. Smörjoljepump 6. Kamkurva 7. Lufttank för svärdretur 8. Påfyllningsnippel för lufttank 12 SuperSaw 550 Sv011102d_ss550.fm

13 PRODUKTBESKRIVNING Produktbeskrivning SuperSaw 555S är en gripsåg, som tillsammans med SuperGrip, SuperGrip II eller SuperGrip TLgripare monteras på kranar avsedda för väg- och terränggående fordon. SuperSaw 555S är avsedd att användas för timmer-, massaveds- och GROT hantering. SuperSaw 555S skall inte användas som fällande gripsåg, då risk föreligger för brott på griparmarna eller andra delar på griparen eller gripsågen, vilket kan leda till person- och utrustningsskador som följd. Märkning SuperSaw 555S är märkt med serienummer, modell, tillverkningsnummer, vikt och CE-märkning. Märkningens placering framgår av nedanstående bild. CE-märke Serienummer Varningsdekal Varningsdekal Produktmärkning Varningsdekal Fig. 1 Märkning SuperGrip SG II Sv011403_ss555.fm SuperSaw 555S 13

14 TEKNISKA DATA Tekniska Data SuperSaw 555S - 19cc Mått- och viktuppgifter Totalvikt Längd A Bredd B Höjd C Bredd D Svärdlängd kg (90cm) 168 kg (100cm) 1195 mm (90cm) 1335 mm (100cm) 184 mm 465 mm 148 mm 90 cm / 100 cm Hydraulsystem Sågmotorns deplacement 19 cm 3 Min. hydraultryck, sågmotor 16,0 MPa* Min. hydraulflöde, sågmotor 125 lpm * Hydraultryck, svärdutmatning P1 7,5-8,5 MPa Hydraultryck, kedjesträckning P2 3,0 MPa Gastryck, ackumulator P3 0,1 MPa Lufttryck, svärdretur P4 1,2-1,4 MPa Kedjesmörjning Typ av smörjning Smörjoljetankens kapacitet Proportionell 6,5 lit. * Max. kedjehastighet och Max. effekt i sågkedjan får EJ överstiga värden rekommenderade av respektive tillverkare/leverantör av svärd och kedja. 14 SuperSaw 555S Sv011404b_ss555.fm

15 TEKNISKA DATA Tekniska Data Rotatorfäste Mått- och viktuppgifter Totalvikt inkl. slangar Längd A Längd B Höjd C 48 kg 90 mm 192 mm 64 mm Rotatorinfästning M16 / 173mm Sv011104a_ fm SuperSaw 15

16 TEKNISKA DATA Tekniska Data Rotatorfäste HD Mått- och viktuppgifter Totalvikt inkl. slangar Längd A Längd B Höjd C 88 kg 175 mm 149,5 mm 170 mm Rotatorinfästning M16 / 173mm M20 / 203mm 16 SuperSaw Sv011404a_ fm

17 TEKNISKA DATA Tekniska Data Fäste för SuperGrip TL Mått- och viktuppgifter Totalvikt inkl. slangar Längd A 26 kg 240 mm Sv011104a_ fm SuperSaw 17

18 TEKNISKA DATA Tekniska data Specialverktyg Följande specialverktyg medföljer och är nödvändiga när service skall utföras på SuperSaw 555S. Luftpump Luftpumpen används när man justerar lufttrycket för svärdreturen. Se Fig. 6. Fig. 6 Luftpump, Art.nr Monteringsverktyg Monteringsverktyget, art.nr , används när man byter backventil för kedjesträckningen. Se Fig. 7. Fig. 7 Monteringsverktyg, Art.nr Nyckel Nyckeln, Art.nr , används vid avluftning av sträcksystemet. Se Fig. 8. Fig. 8 Nyckel, Art.nr SuperSaw 555S Sv011404c_ss555.fm

19 TEKNISKA DATA Tekniska data Hydraulschema SuperSaw 555S / alt Fig. 9 Hydraulschema 1. Sträckenhet 2. Sågmotorblock 3. Lufttank för svärdretur 4. Tryckreduceringsventil för kedjesträckning 5. Tryckreduceringsventil för svärdutmatning 6. Sågmotor 7. Ventilpaket på basmaskin* 8. Hydraulcylinder för svärdutmatning 9. Gripcylinder 10. Strypbackventil för svärdutmatning 11. Rotator 12. Ackumulator för dräneringsolja 13. Backventil 14. Backventil för kedjesträckning 15. Avluftningsskruv för kedjesträckning 16. Mätuttag 17. Dumpventil * * Krävs på basmaskinen, ej medlevererat. Sv011604d_ss555.fm SuperSaw 555S 19

20 TEKNISKA DATA Tekniska data Hydraulschema SuperSaw 555S / alt Fig. 10 Hydraulschema 1. Sträckenhet 2. Sågmotorblock 3. Lufttank för svärdretur 4. Tryckreduceringsventil för kedjesträckning 5. Tryckreduceringsventil för svärdutmatning 6. Sågmotor 7. Ventilpaket på basmaskin* 8. Hydraulcylinder för svärdutmatning 9. Gripcylinder 10. Strypbackventil för svärdutmatning 11. Rotator 12. Ackumulator för dräneringsolja 13. Backventil 14. Backventil för kedjesträckning 15. Avluftningsskruv för kedjesträckning 16. Mätuttag 17. Dumpventil * * Krävs på basmaskinen, ej medlevererat. 20 SuperSaw 555S Sv011604e_ss555.fm

21 TEKNISKA DATA Tekniska data Hydraulschema SuperSaw 555S / alt Fig. 11 Hydraulschema 1. Sträckenhet 2. Sågmotorblock 3. Lufttank för svärdretur 4. Tryckreduceringsventil för kedjesträckning 5. Tryckreduceringsventil för svärdutmatning 6. Sågmotor 7. Ventilpaket på basmaskin* 8. Hydraulcylinder för svärdutmatning 9. Gripcylinder 10. Strypbackventil för svärdutmatning 11. Rotator 12. Ackumulator för dräneringsolja 13. Backventil 14. Backventil för kedjesträckning 15. Avluftningsskruv för kedjesträckning 16. Mätuttag 17. Dumpventil * * Krävs på basmaskinen, ej medlevererat. Sv011604f_ss555.fm SuperSaw 555S 21

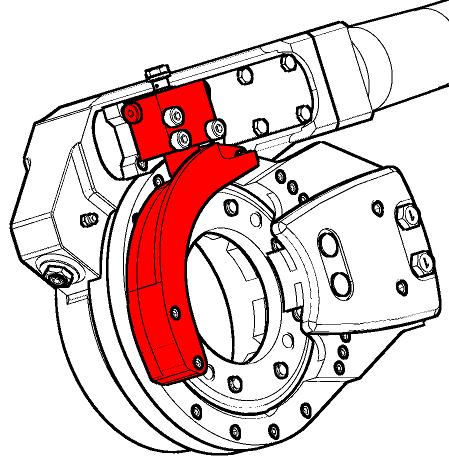

22 FUNKTIONSBESKRIVNING Funktionsbeskrivning Kedjesmörjning SuperCut är utrustad med en smörjoljepump av modell M06. Denna pump förser sågkedjan med smörjolja under hela sågförloppet. Smörjoljepumpen (1) är en kolvpump, som styrs av en kamkurva (3) som sitter monterad på sågenheten. När sågsvärdet matas ut, så trycker kamkurvan (3) in kolven (2) och smörjolja pumpas ut till sågsvärdet. Mängden smörjolja som pumpas ut till sågsvärdet beror på hur mycket kolven (2) trycks in. Smörjvolymen kan förändras genom att byta kamkurva (3) A Fig. 12 Huvudkomponenter kedjesmörjning 1. Smörjpump M06 2. Kolv 3. Kamkurva 22 SuperCut sv011105b_sc.fm

23 INSTALLATION Installation Var skall gripsågen monteras? SuperSaw 555 skall monteras så att sågmotorn hamnar på samma sida som kolvstången i gripen, för att uppnå bästa jämnvikt i utrustningen. Undantaget är SuperGrip II av A-modeller, där gripsågen skall monteras på samma sida som spetsarna på gripklorna. Detta för att uppnå bästa effekt på gripsågen tillsammans med gripen. Gripsågen skall monteras så att sågkedjan befinner sig minst 70 mm från stocken, när sågsvärdet är helt tillbakadraget. sv011406a_ss555.fm SuperSaw 555S 23

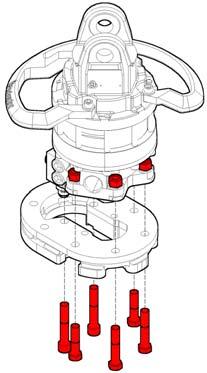

24 INSTALLATION Installation Montering av rotatorfäste 1. Montera ihop hydraulblocket (1) med rotatorn (2). Hålskruvarna (3) dras åt med moment enligt nedanstående tabell Åtdragningsmoment Storlek Moment G1/2 100 Nm G3/4 170 Nm Fig. 13 Montera ihop hydraulblock med rotator Obs! På hydraulblock där hålskruven (3) har dimension G3/4 skall pluggen (4) dras med ett moment på 420 Nm. 2. Montera ihop distans (1) med rotator (2). Åtdragningsmoment 266 Nm, 6 st M Fig. 14 Montera ihop distans med rotator 3. Montera ihop rotatorpaket och rotatorfäste med gripen. Åtdragningsmoment 266 Nm, 10 st (6 st) M16 Fig. 15 Montera ihop rotatorpaket och rotatorfäste med gripen 24 SuperSaw Sv011106a_ fm

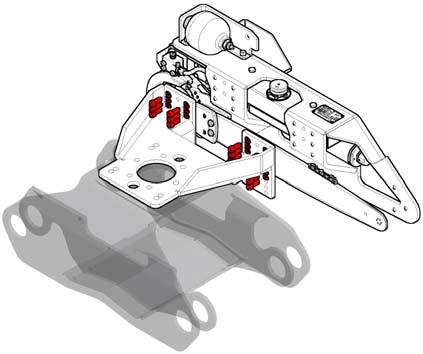

25 INSTALLATION 4. Montera ihop gripsågen med rotatorfästet. Åtdragningsmoment 130 Nm, 12 st M12 Fig. 16 Montera ihop gripsågen med rotatorfästet Hydraulisk inkoppling 1. Koppla in sågmotorns tryckledning till port 1 på rotatorn. 2. Koppla in sågmotorns returledning till port 2 på rotatorn. 3. Koppla in sågmotorns dräneringsledning till port 0 baktill på rotatorblocket. 4. Koppla in slangarna från gripcylindern till anslutningarna undertill på rotatorblocket. 5. Starta maskinen och provkör samtliga funktioner för att säkerställa att inkopplingen har skett på rätt sätt Retur Tryck Dränering Fig. 17 Hydraulisk inkoppling Sv011106a_ fm SuperSaw 25

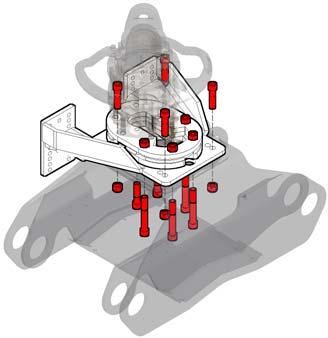

26 INSTALLATION Installation Montering av rotatorfäste HD 1. Montera ihop rotatorfästet med gripen. Åtdragningsmoment 320 Nm, 6st M16. Fig. 18 Montera ihop rotatorfästet med gripen 2. Montera ihop fästet med gripsågen. Åtdragningsmoment 130 Nm, 14st M12 Fig. 19 Montera ihop fästet med gripsågen 3. Montera ihop gripsågspaketet med rotatorfästet. Åtdragningsmoment 620 Nm, 3st M20 Fig. 20 Montera ihop gripsågspaketet med rotatorfästet 26 SuperSaw Sv011506a_ fm

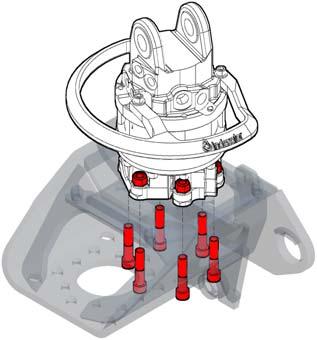

27 INSTALLATION 4. Montera ihop rotatorn med rotatorfästet. Fästskruvarna dras med moment enligt nedanstående tabell. Storlek M16 M20 Moment 320 Nm 620 Nm Fig. 21 Montera ihop gripsågen med rotatorfästet Hydraulisk inkoppling 1. Koppla in sågmotorns tryckledning till port 1 på rotatorn. 2. Koppla in sågmotorns returledning till port 2 på rotatorn. 3. Koppla in slangarna från gripcylindern till anslutningarna undertill på rotatorn. 4. Starta maskinen och provkör samtliga funktioner för att säkerställa att inkopplingen har skett på rätt sätt. 1 2 Retur Tryck Fig. 22 Hydraulisk inkoppling Sv011506a_ fm SuperSaw 27

28 INSTALLATION Installation Montering på SuperGrip TL 1. Montera ihop fästet med gripsågen. Åtdragningsmoment 130 Nm, 16st M12 Fig. 23 Montera ihop fästet med gripsågen 2. Montera ihop gripsågspaketet med gripen. Åtdragningsmoment 620 Nm, 3st M20 Fig. 24 Montera ihop gripsågspaketet med gripen 28 SuperSaw Sv011506a_ fm

29 INSTALLATION Hydraulisk inkoppling 1. Koppla in sågmotorns tryckledning till port X på rotatorn. 2. Koppla in sågmotorns returledning till port G0 på rotatorn. 3. Starta maskinen och provkör samtliga funktioner för att säkerställa att inkopplingen har skett på rätt sätt. X G0 Retur Tryck Fig. 25 Hydraulisk inkoppling Sv011506a_ fm SuperSaw 29

30 UPPSTART Uppstart Uppstart av sågmotor Viktigt! Fyll huset med olja innan första uppstart. Viktigt! Garantin är endast giltig om motorn ej är isärtagen. Fig. 26 Fyll huset med olja innan uppstart 30 SuperSaw 555 sv021506b_ss555.fm

31 UPPSTART Justering av utmatningstryck 1. Ställ ner gripsågen stadigt på marken och stäng av maskinen. 2. Avlägsna skyddskåpan över sågmotorn. 3. Anslut en tryckmätare till mätuttaget (1). Obs! Placera tryckmätaren så att den lätt kan avläsas från förarhytten. 1 Viktigt! Justera aldrig några hydraultryck utan att använda en tryckmätare. 4. Starta maskinen och aktivera sågfunktionen. Kontrollera utmatningstrycket när svärdet är helt utmatat. Obs! Såga ej längre än 5 sekunder varje gång. 5. Justera utmatningstrycket på tryckreduceringsventilen (2). Om justeringsskruven skruvas in, så ökas utmatningstrycket. Om justeringsskruven skruvas ut, så minskas utmatningstrycket. För ett korrekt tryck se Tekniska data. 6. Avlägsna tryckmätaren och montera skyddskåpan. 2 Fig. 27 Justering av utmatningstryck 1 Mätuttag 2 Tryckreduceringsventil sv021506b_ss555.fm SuperSaw

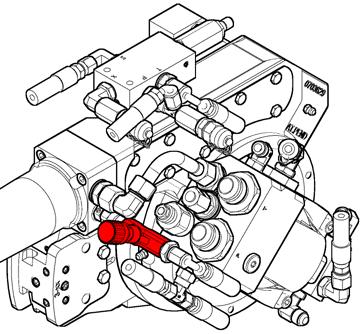

32 UPPSTART Justering av svärdutmatning Svärdutmatningshastigheten kan behöva justeras, beroende på vilken typ av arbete sågen skall utföra. Utmatningshastigheten justeras på strypbackventilen (1). Om vredet på strypbackventilen skruvas ut så ökas utmatningshastigheten. Om vredet på strypbackventilen skruvas in så minskas utmatningshastigheten. 1 Fig. 28 Justering av utmatningshastighet 1 Strypbackventil Justering av svärdretur Vid en korrekt justerad svärdretur skall det ta 1,3-1,7 sekunder för sågsvärdet att återvända till startläget. Viktigt! Om svärdets returhastighet är för hög kan skador uppstå på sågenheten. Utmatningshastigheten justeras med hjälp av lufttrycket i lufttanken (1). Om trycket ökas så ökas returhastigheten. Om trycket minskas så minskas returhastigheten. För ett korrekt tryck se Tekniska data 1 2 Fig. 29 Justering av svärdretur 1 Lufttank 2 Pumpnippel 32 SuperSaw 555 sv021506b_ss555.fm

33 UPPSTART Justering av sträcktryck 1. Ställ ner gripsågen stadigt på marken och stäng av maskinen. 2. Avlägsna skyddskåpan över sågmotorn. 3. Anslut en tryckmätare till mätuttaget (1). Obs! Placera tryckmätaren så att den lätt kan avläsas från förarhytten. Viktigt! Justera aldrig några hydraultryck utan att använda en tryckmätare. 4. Starta maskinen och kontrollera sträcktrycket samtidigt som sågfunktionen aktiveras. 5. Justera sträcktrycket på tryckreduceringsventilen (2). Om justeringsskruven skruvas in, så ökas sträcktrycket. Om justeringsskruven skruvas ut, så minskas sträcktrycket. För ett korrekt tryck se Tekniska data. Avlägsna tryckmätaren och montera skyddskåpan. 1 Fig. 30 Justering av sträcktryck 1 Mätuttag 2 Tryckreduceringsventil 2 Avluftning av kedjesträckning 1. Ställ ner gripsågen stadigt på marken och stäng av maskinen. 2. Öppna avluftningsventilen (1) 1-2 varv med hjälp av en skruvmejsel. 3. Tryck in svärdhållaren (2) och stäng avluftningsventilen (1) när svärdhållaren är i sitt innersta läge. 4. Starta maskinen och aktivera sågfunktionen 4-5 gånger. 5. Repetera punkt Upprepa denna procedur efter minuters drift. Viktigt! Avlufta alltid systemet vid kedjeavhopp, samt om det kan misstänkas att det innehåller luft, t.ex efter byte av slang eller annan komponent. 2 1 Fig. 31 Avluftning av kedjesträckning 1 Avluftningsventil 2 Svärdhållare sv021506b_ss555.fm SuperSaw

34 HANDHAVANDE Handhavande Byte av sågkedja Det första tecknet på att en sågkedja börjat bli slö är onormalt långa sågtider samt en blå rökbildning i sågsnittet vid sågning. Varning! Placera enheten stabilt på marken och stäng av maskinen eller kraftkällan som normalt driver enheten innan service påbörjas. Tillåt ej att någon person vistas i förarhytten. Viktigt! Kontrollera alltid att motorn är avslagen när du skall arbeta med sågkedjan.använd alltid skyddshandskar för att undvika skärskador. Avlägsna alltid sågkedjan när du skall justera eller utföra service på enheten. 1. Placera enheten stabilt på marken med sågenheten vänd uppåt (När detta är möjligt). 2. Avlägsna sträcktrycket genom att öppna avluftningsventilen (1) ca. 1 varv. 3. Tryck in svärdhållaren (2). alt. 1 Drag sakta ut sågkedjan för hand tills dess att låsningsanordningen (3) går att trycka in. alt. 2 Om sågkedjan saknas. Tryck sakta in sågsvärdet för hand tills dess att låsningsanordningen (3) går att trycka in. 4. Stäng avluftningsventilen (1). 5. Lås fast svärdhållaren genom att trycka in låsningsanordningen (3). 6. Demontera sågkedjan. 7. Kontrollera så att drivhjulet ej är nött eller skadat. Byt vid behov. Se Byte av drivhjul 8. Montera den nya sågkedjan och drag för hand sakta ut sågkedjan från svärdet tills dess att låsningsanordningen (3) släpper. 9. Börja alltid med att göra några försiktiga sågningar för att säkerställa trycket på samtliga kolvar i sträckenheten. Om man efter ett kedjebyte råkar ut för återkommande kedjeavhopp, måste systemet avluftas. Se Avluftning av kedjesträckning Fig. 32 Byte av sågkedja SuperCut sv011106a_sc.fm

35 HANDHAVANDE Handhavande Byte av sågsvärd Varning! Placera enheten stabilt på marken och stäng av maskinen eller kraftkällan som normalt driver enheten innan service påbörjas. Tillåt ej att någon person vistas i förarhytten. Viktigt! Kontrollera alltid att motorn är avslagen när du skall arbeta med sågkedjan.använd alltid skyddshandskar för att undvika skärskador. Avlägsna alltid sågkedjan när du skall justera eller utföra service på enheten. 1. Placera enheten stabilt på marken med sågenheten vänd uppåt (När detta är möjligt). 2. Demontera sågkedjan. Se Byte av sågkedja 3. Lossa på styrskruvarna (1) och avlägsna sedan sågsvärdet. 4. Montera ett nytt sågsvärd och dra åt styrskruvarna (1), Åtdragningsmoment 45 Nm. 5. Montera sågkedjan. Se Byte av sågkedja 1 sv011106b_sc.fm SuperCut 35

36 HANDHAVANDE Handhavande Byte av svärdhållare Följ alltid nedanstående instruktion vid byte av svärdhållare. 1. Placera enheten stabilt på marken med sågenheten vänd uppåt (När detta är möjligt). 2. Demontera sågkedjan. Se Byte av sågkedja. 3. Demontera sågsvärdet. Se Handhavande. 4. Lossa på styrskruvarna (1) så att svärdhållaren (2) kan demonteras från sträckenheten. Viktigt! Starta aldrig maskinen med demonterad svärdhållare. 5. Kontrollera och rengör spåren (3). 6. Montera svärdhållaren (2) i sträckenheten. Passa in styrskruvarna (1) i spåren (3) och dra åt. Åtdragningsmoment 20 Nm 7. Montera sågsvärdet. Se Handhavande. 8. Montera sågkedjan. Se Byte av sågkedja SuperCut sv011106c_sc.fm

37 HANDHAVANDE Handhavande Byte av drivhjul Varning! Ett nött eller skadat drivhjul kan förorsaka brott eller skador på sågkedjan. Varning! Placera enheten stabilt på marken och stäng av maskinen eller kraftkällan som normalt driver enheten innan service påbörjas. Tillåt ej att någon person vistas i förarhytten. Viktigt! Kontrollera alltid att motorn är avslagen när du skall arbeta med sågkedjan.använd alltid skyddshandskar för att undvika skärskador. Avlägsna alltid sågkedjan när du skall justera eller utföra service på enheten. 1. Placera enheten stabilt på marken med sågenheten vänd uppåt (När detta är möjligt). 2. Demontera sågkedjan. Se Byte av sågkedja 3. Demontera drivhjulet. 1 Lossa på insexskruven (1). 2 Demontera kedjefångaren (3) 3 Demontera drivhjulet (4) 4. Montera det nya drivhjulet. 1 Montera drivhjulet (4) på sågmotoraxeln. 2 Rengör noggrannt insexskruven (1) och det gängade hålet i sågmotoraxeln. 3 Anolja gängen på insexskruven (1) 4 Montera låsbrickan (2) och kedjefångaren (3) och dra fast insexskruven (1). För rätt åtdragningsmoment se nedanstående tabell Åtdragningsmoment Storlek M6 M8 Moment 16 Nm 38 Nm 5. Montera tillbaka sågkedjan. Se Byte av sågkedja sv011106d_sc.fm SuperCut 37

38 HANDHAVANDE Handhavande Påfyllning av kedjesmörjolja Varning! Placera enheten stabilt på marken och stäng av maskinen eller kraftkällan som normalt driver enheten innan service påbörjas. Tillåt ej att någon person vistas i förarhytten. Varning! Enheten har skarpa plåtkanter. Använd fasta nycklar och skyddshandskar vid arbete med enheten. 1. Ställ ner gripsågen stadigt på marken och stäng av maskinen. 2. Rengör området runt påfyllnadslocket för att undvika att smörjoljetanken förorenas. 3. Öppna påfyllnadslocket och kontrollera så att påfyllnadssilen ej är skadad. Obs! Fyll ALDRIG på kedjesmörjolja om silen är skadad eller saknas. Obs! Skräp som kommer in i tanken kan spridas vidare och sätta backventiler i smörjsystemet ur funktion. 4. Fyll på kedjesmörjolja. Obs! Använd ALDRIG gammal motorolja eller hydraulolja i sågkedjans smörjsystem. Använd alltid en högkvalitativ kedjesmörjolja. 5. Stäng påfyllnadslocket. 38 SuperSaw sv010906b_ss350.fm

39 UNDERHÅLLSANVISNINGAR Underhållsanvisningar Varning! Placera enheten stabilt på marken och stäng av maskinen eller kraftkällan som normalt driver enheten innan service påbörjas. Tillåt ej att någon person vistas i förarhytten. Varning! Rör aldrig eller vistas inte nära cylindrar eller hydraulslangar när de är trycksatta. Varning! Enheten har skarpa plåtkanter. Använd fasta nycklar och skyddshandskar vid arbete med enheten. Regelbunden tillsyn Daglig tillsyn Kontrollera att: inget onormalt har hänt med enheten avseende bultförband och hydraulslangar. inga skador eller sprickbildning har uppstått på enheten. inga läckage finns på enheten. Du börjar varje arbetspass med en vass sågkedja. Åtgärda eventuella fel direkt. sv011107a_ss555.fm SuperSaw 555S 39

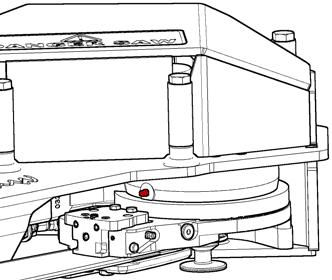

40 UNDERHÅLLSANVISNINGAR Smörjning Sågenheten skall smörjas var 8:e till 200:e drifttimme beroende på de förhållanden som sågenheten arbetar under. Sågenheten har 2 smörjställen enligt vidstående bild. Se Fig. 33. Obs!Använd ett mineraloljebaserat fett förtjockat med, eller blandbart med litiumtvål. Smörjfettet skall vara klassificerat som L-XCCIB2 enligt ISO Molybdendisulfathalt max 3 %. Basoljeviskositet cst vid 40 C. NLGI klass Fig. 33 Smörjpunkter 1 Stativ, 1st 2 Kullager, 1st Första driftsmånaden Skruvförband Efterdragning av alla skruvförband skall utföras 1 gång i veckan under första driftsmånaden. 40 SuperSaw 555S sv011107a_ss555.fm

41 UNDERHÅLLSANVISNINGAR sv011107a_ss555.fm SuperSaw 555S 41

42 SE Hultdin System AB Skolgatan 12, SE MALÅ, Sweden Tel , Fax
