SuperSaw 650S. Installations- och användarhandbok S/N och högre
|
|
- Elisabeth Magnusson
- för 5 år sedan
- Visningar:
Transkript
1 SuperSaw 650S Installations- och användarhandbok S/N och högre
2 Denna publikation innehåller installations- och användaranvisningar för SuperSaw 650S. Om tveksamhet skulle uppstå beträffande anvisningarnas giltighet hänvisar vi till närmaste återförsäljare för utförligare information. Illustrationer, teknisk information och specifikationer i denna publikation var, såvitt vi kunnat bedöma, korrekta vid tidpunkten för tryckning. Vi förbehåller oss dock rätten att utan föregående meddelande förändra priser, specifikationer, anvisningar, utrustning, etc. och eftersom en fortlöpande produktförbättring är en naturlig del i HULTDIN SYSTEM AB:s verksamhet. Ingen del av denna publikation får utan godkännande av HULTDIN SYSTEM AB, översättas, återges, lagras eller förmedlas på elektroniskt, mekaniskt, fotografiskt eller annat här icke angivet sätt. Även om alla tänkbara åtgärder vidtagits för att innehållet ska vara så komplett som möjligt, tar HULTDIN SYSTEM AB inget ansvar för eventuella fel som kan uppstå till följd av att anvisningarna ej efterföljs eller att åtgärder sker på felaktigt eller oförsiktigt vis. Viktigt! De delar och komponenter som används till HULTDIN SYSTEM AB:s produkter är speciellt utvalda. Därför utgör original reservdelar alltid det bästa alternativet vid eventuellt behov av reparation eller renovering. All service och reparation bör utföras av auktoriserad verkstad med ändamålsenliga verktyg och lyftanordningar. Denna publikation är utgiven av: HULTDIN SYSTEM AB Skolgatan 12 SE MALÅ Sweden Denna publikation gäller för följande modeller: SuperSaw 650S S/N och högre 2014 HULTDIN SYSTEM AB.
3 INNEHÅLL Innehåll Sida Innehåll Sida Säkerhetsföreskrifter... 4 Allmänt... 4 Beskrivning av varningstexter... 4 Säkerhet vid drift... 5 Risk för kedjeskott... 5 Säkerhet för operatör och åskådare... 5 Säkerhet vid service... 6 Elsvetsning... 6 Modifiering av produkten... 6 Uppbyggnad... 7 Huvudkomponenter Gripsåg... 7 Smörjoljetank... 8 Justeringsventiler Gripsåg... 9 Hydrauliska mätuttag Hydrauliska anslutningar SuperCut Produktbeskrivning Märkning Tekniska Data SuperSaw 650S - 40cc Rotatorfäste HD Fäste för SuperGrip TL Specialverktyg Hydraulschema SuperSaw 650S Funktionsbeskrivning Kedjesmörjning Installation Var skall gripsågen monteras? Montering av rotatorfäste HD Hydraulisk inkoppling Montering på SuperGrip TL Hydraulisk inkoppling Uppstart Uppstart av sågmotor Justering av utmatningstryck Justering av svärdretur Justering av sträcktryck Avluftning av kedjesträckning Handhavande Byte av sågkedja Byte av sågsvärd Byte av svärdhållare Byte av drivhjul Påfyllning av kedjesmörjolja Underhållsanvisningar Regelbunden tillsyn Daglig tillsyn Smörjning Första driftsmånaden Skruvförband Sv_ss650sTOC.fm SuperSaw 650S
4 SÄKERHETSFÖRESKRIFTER Säkerhetsföreskrifter Allmänt Detta avsnitt beskriver viktiga säkerhetsinstruktioner som operatören ska ha god kännedom om innan produkten tas i bruk. Denna produkt får endast användas av operatör med relevant utbildning. Det är arbetsgivarens och operatörens ansvar att alla säkerhetsåtgärder åtföljs och att maskinen är säkert utrustad. Arbetsgivare och operatör ansvarar för att nationella och lokala lagar, föreskrifter och andra anvisningar följs när produkten används. Arbetsgivare och operatör ansvarar för att byta ut skadade eller oläsliga varningsskyltar. Instruktionshandboken skall alltid finnas tillgänglig så att operatören kan ta del av säkerhetsföreskrifter och tillvägagångssätt för underhållsåtgärder. Beskrivning av varningstexter Fara! Fara markerar att det föreligger risk för fara/olycka om föreskriften ej följs. Olyckan leder till allvarlig personskada, dödsfall och/eller allvarlig egendomsskada. Varning! Varning markerar att det föreligger risk för fara/ olycka om föreskriften ej följs. Olyckan kan leda till allvarlig personskada, dödsfall och/eller allvarlig egendomsskada. Viktigt! Viktigt markerar att det föreligger risk för fara/ olycka om föreskriften ej följs. Olyckan kan leda till personskada och/eller egendomsskada 4 Säkerhetsföreskrifter sv011301_sc.fm
5 SÄKERHETSFÖRESKRIFTER Säkerhet vid drift Kontrollera vid början av varje skift att inga skador har uppstått på maskinen. Kontrollera att samtliga hydraultryck i enheten är inställda enligt specifikation. För höga hydraultryck kan medföra risk för brott, vilket kan resultera i person- och utrustningsskador. Obehöriga får ej vistas närmare än 90 meter (riskområde) från maskinens arbetsområde. Operatör ska direkt avhysa obehöriga som befinner sig i riskområdet eller är på väg mot riskområdet Arbete eller demonstration av maskinen skall utföras från en förarhytt som skall vara godkänd enligt gällande bestämmelser. Obehöriga får ej vistas närmare än 90 meter. Stäng alla fönster och dörrar på förarhytten när du arbetar med maskinen. 90 meter Risk för kedjeskott Säkerhet för operatör och åskådare På grund av höga kedjehastigheter, hög belastning samt varierande grad av underhåll på maskiner utrustad med sågkedja, finns en risk att sågkedjan, eller delar av den, kan slungas iväg med hög hastighet och med en enorm energi. Operatör och åskådare utsätts därmed för en risk för allvarlig skada. Maskinen skall därför utrustas med tillförlitliga skydd och möjligheten för operatör och åskådare att vistas i sågkedjans riktning skall minimeras. Det finns en risk för allvarlig skada eller dödsfall för operatör eller åskådare beroende på kedjeskott, vilket innebär att delar av en sågkedja slungas iväg under hög hastighet. Detta kan inträffa om en sågkedja spårar ur eller brister. För maximal säkerhet skall maskinen utrustas med ett energiabsorberande kedjeskottsskydd. Använd alltid sågkedjor av höghastighetstyp till 3/4 sågenheter. sv011301_sc.fm Säkerhetsföreskrifter 5
6 SÄKERHETSFÖRESKRIFTER Säkerhet vid service Maskinens skick skall kontrolleras regelbundet, daglig tillsyn skall utföras och eventuella brister skall åtgärdas. Maskinen skall hållas i en sådan kondition att operatören eller andra personer ej utsätts för fara eller olycksfall. Utför aldrig reparationer på maskinen utan nödvändiga förkunskaper. Endast utbildad servicepersonal får utföra ingrepp i el- eller hydraulsystem. Åtgärda omedelbart eventuella fel eller skador som uppstår. Kör inte maskinen förrän sådana fel blivit avhjälpta. Placera enheten stabilt på marken och stäng av maskinen eller kraftkällan som normalt driver enheten innan service påbörjas. Tillåt ej att någon person vistas i förarhytten. Kontrollera alltid att motorn är avslagen när du skall arbeta med sågkedjan. Använd alltid skyddshandskar för att undvika skärskador. Avlägsna alltid sågkedjan när du skall justera eller utföra service på enheten. Använd skyddsglasögon och skyddshandskar vid service- och underhållsarbete. Hydraulolja eller smörjfett som kommer i kontakt med huden eller ögonen kan orsaka irritation eller allergi. Använd hjälm och skyddsskor vid service- och underhållsarbete. Läckage av hydraulolja eller smörjfett innebär en ökad risk för halk- och fallskador. Enheten har skarpa plåtkanter. Använd fasta nycklar och skyddshandskar vid arbete med enheten. Rör och slangkopplingar kan stå under tryck trots att motorn är frånslagen. Lossa alltid anslutningar och hydraulslangar med stor försiktighet. Säkerställ alltid att systemet är trycklöst innan service påbörjas. Säkra alltid rörliga delar mekaniskt innan någon hydraulslang lossas. Försök aldrig att stoppa hydrauloljeläckage från en trasig slang med handen. Finfördelad olja kan, med högt tryck, tränga in under huden och orsaka dödsfall eller svåra skador. Elsvetsning Vid en eventuell reparation av maskinen, då svetsning kan vara nödvändigt, skall åtgärden utföras efter tillverkarens direktiv. Vid allt svetsarbete på enheten skall följande åtgärder vidtagas: Tillse att brandsläckningsutrustning finns tillgänglig. Rengör runt svetsområdet för att eliminera brandrisk. Anslut jordkabeln så att svetsströmmen inte passerar över någon lagring. Placera jordkabeln så nära svetsstället som möjligt. Demontera lagringar vid svetsning i närheten av lagerlägen eftersom glidlagren består av plastkompound-material och således är känsliga för höga temperaturer. Modifiering av produkten Det är förbjudet att: modifiera produkten utan tillverkarens samtycke. ändra funktion på produkten utan tillverkarens samtycke. använda annat än original reservdelar. 6 Säkerhetsföreskrifter sv011301_sc.fm
7 UPPBYGGNAD Uppbyggnad Huvudkomponenter Gripsåg SuperSaw 650S gripsåg består förenklat av ett stativ och en sågenhet med tillhörande hydraulsystem. De huvudsakliga delarna framgår av bilden Fig. 1 Uppbyggnad SuperSaw 650S 1 Stativ 2 Skyddskåpa 3 Skyddsplåt för sågsvärd 4 Inställningsventil för kedjesträckning 5 Sågmotorblock 6 Sågenhet 7 Sågmotor 8 Ackumulator för sågmotordränering 9 Lufttank för svärdretur 10 Påfyllnadsnippel för lufttank 11 Sågsvärd 12 Sågkedja 10 9 Sv011102a_ss650.fm SuperSaw 650S 7

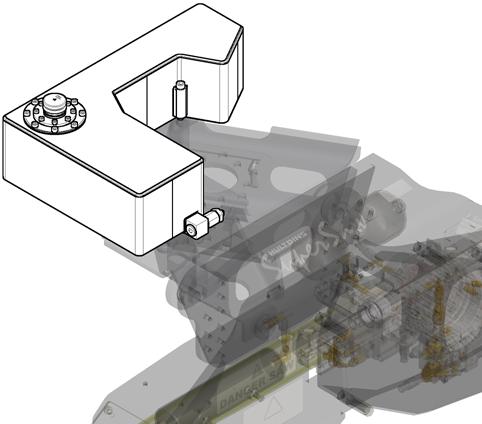

8 UPPBYGGNAD Uppbyggnad Smörjoljetank SuperSaw 650S gripsåg kan utrustas med två olika smörjoljetankar. En intern tank på 6,1 liter, eller en extern tank som rymmer 26,5 liter. Utseende och placering framgår av bilden 1 2 Fig. 2 Smörjoljetankar SuperSaw 650S 1 Smörjoljetank 6,1 liter 2 Smörjoljetank 26,5 liter 8 SuperSaw 650S Sv011102d_ss650.fm
9 UPPBYGGNAD Uppbyggnad Justeringsventiler Gripsåg På SuperSaw 650S gripsåg finns följande justeringsventiler. Ventilernas placering framgår av bilden 1 2 Fig. 3 Justeringsventiler SuperSaw 650S 1 Tryckreduceringsventil för justering av sträcktryck 2 Luftnippel för justering av svärdretur Sv011102b_ss650.fm SuperSaw 650S 9
10 UPPBYGGNAD Uppbyggnad Hydrauliska mätuttag På SuperSaw 650S gripsåg finns följande mätuttag. Placering framgår av bilden Fig. 4 Mätuttag SuperSaw 650S 1 Mätuttag för svärdutmatningstryck 2 Mätuttag för kedjesträcktryck 3 Mätuttag för dräneringstryck 4 Mätuttag för sågmotorns returtryck 10 SuperSaw 650S Sv011402c_ss650.fm
11 UPPBYGGNAD Uppbyggnad Hydrauliska anslutningar SuperSaw 650S gripsåg ansluts hydrauliskt med följande anslutningsportar. Placering framgår av bilden 2 1 Fig. 5 Hydrauliska anslutningar SuperSaw 650S 1 Tryckledning för sågmotor 2 Returledning för sågmotor Sv011402f_ss650.fm SuperSaw 650S 11
12 UPPBYGGNAD Uppbyggnad SuperCut 300 SuperCut 300 sågenhet består av följande huvuddelar Fig. 6 Uppbyggnad SuperCut Stativ med inbyggd kuggstång och fyrpunktslager 2. Sträckenhet 3. Svärdhållare 4. Sågmotor 5. Utmatningscylinder 6. Smörjoljepump 7. Kapkontroll (option) 12 SuperCut 300 Sv011102_sc300.fm
13 PRODUKTBESKRIVNING Produktbeskrivning SuperSaw 650S är en gripsåg, som tillsammans med SuperGrip, SuperGrip II eller SuperGrip TLgripare monteras på kranar avsedda för väg- och terränggående fordon. SuperSaw 650S är avsedd att användas för timmer-, massaveds- och GROT hantering. SuperSaw 650S skall inte användas som fällande gripsåg,då risk föreligger för brott på griparmarna eller andra delar på griparen eller gripsågen, vilket kan leda till person- och utrustningsskador som följd. Märkning SuperSaw 650S är märkt med serienummer, modell, tillverkningsår, viktoch CE-märkning. Märkningens placering framgår av nedanstående bild. Produktmärkning Varningsdekal Varningsdekal CE-märke Serienummer Fig. 1 Märkning SuperGrip SG II Sv011303_ss650.fm SuperSaw 650S 13
14 TEKNISKA DATA Tekniska Data SuperSaw 650S - 40cc Mått- och viktuppgifter Totalvikt exkl. smörjoljetank Längd A Bredd B Höjd C Bredd D Svärdlängd 3/4 257 kg 1397 mm 234,5 mm 511 mm 148 mm 100 cm Hydraulsystem Sågmotorns deplacement 40 cm 3 Min. hydraultryck, sågmotor 18,0 MPa* Min. hydraulflöde, sågmotor 172 lpm * Hydraultryck, svärdutmatning P1 6,5-8,0 MPa Hydraultryck, kedjesträckning P2 5,0-5,5 MPa Gastryck, ackumulator P3 0,1 MPa Lufttryck, svärdretur P4 1,2-1,4 MPa Kedjesmörjning Typ av smörjning Smörjvolym vid 90 utmatning Smörjoljetankens kapacitet Vikt, smörjoljetank 6,1 lit. Vikt, smörjoljetank 26,5 lit. Proportionell 10 ml 6,1 lit. / 26,5 lit. 8,5 kg 29 kg * Max. kedjehastighet och Max. effekt i sågkedjan får EJ överstiga värden rekommenderade av respektive tillverkare/leverantör av svärd och kedja. 14 SuperSaw 650S Sv011104a_ss650.fm
15 TEKNISKA DATA Tekniska Data Rotatorfäste HD Mått- och viktuppgifter Totalvikt inkl. slangar Längd A Längd B Höjd C 101 kg 75 mm 245,5 mm 154 mm Rotatorinfästning M16 / 173 mm M20 / 203 mm Sv011104a_ fm SuperSaw 15
16 TEKNISKA DATA Tekniska Data Fäste för SuperGrip TL Mått- och viktuppgifter Totalvikt inkl. slangar Längd A 20 kg 236 mm 16 SuperSaw Sv011104a_ fm
17 TEKNISKA DATA Tekniska data Specialverktyg Följande specialverktyg medföljer och är nödvändiga när service skall utföras på gripsågen. Luftpump Luftpumpen används när man justerar lufttrycket för svärdreturen. Se Fig. 7. Fig. 7 Luftpump, Art.nr Monteringsverktyg Monteringsverktyget, art.nr , används när man byter backventil för kedjesträckningen. Se Fig. 8. Fig. 8 Monteringsverktyg, Art.nr Nyckel Nyckeln, Art.nr , används vid avluftning av sträcksystemet samt vid byte av backventil i smörjoljepumpen. Se Fig. 9. Fig. 9 Nyckel, Art.nr Sv011404c_ss651.fm SuperSaw 17
18 TEKNISKA DATA Lyftögla Lyftöglan, Art.nr , används för att på ett säkert sätt kunna lyfta och hantera gripsågen vid installation och service. Se Fig. 10. Fig. 10 Lyftögla, Art.nr Verktyg Verktyget, Art.nr , används vid byte av sågkedja och vid avluftning av sträckenheten. Se Fig. 11. Fig. 11 Verktyg, Art.nr SuperSaw Sv011404c_ss651.fm
19 TEKNISKA DATA Tekniska data Hydraulschema SuperSaw 650S (P4) (P1) 14(P2) (P3) Fig. 12 Hydraulschema 1. Sträckenhet 2. Sågmotorblock 3. Lufttank för svärdretur 4. Tryckreduceringsventil för kedjesträckning 5. Strypning ø8 mm 6. Sågmotor 7. Ventilpaket på basmaskin* 8. Hydraulcylinder för svärdutmatning 9. Strypbackventil för svärdutmatning 10. Ackumulator för dräneringsolja 11. Backventil 12. Pilotventil för kedjesträckning 13. Avluftningsskruv för kedjesträckning 14. Mätuttag * Krävs på basmaskinen, ej medlevererat. P1 - P4, se Tekniska data Sv011404d_ss650.fm SuperSaw 650S 19
20 FUNKTIONSBESKRIVNING Funktionsbeskrivning Kedjesmörjning På SuperCut 300 är smörjoljepumpen integrerad med utmatningscylindern. Smörjoljepumpen förser sågkedjan med smörjmedel under hela sågförloppet. Smörjoljan pumpas från smörjoljetanken (1), via inloppsbackventilen (2) och vidare till en behållare i kolvstången (3). När sågsvärdet (8) matas ut, pumpas oljan genom utloppsbackventilen (4), via en hydraulslang (5) till sviveln i sågmotorn (6) och slutligen genom svärdhållaren (7) och ut till sågsvärdet (8). Tryckbegränsningsventilen (9) har till uppgift att begränsa smörjtrycket för att skona sviveltätningar i sågmotorn. Ventilen har ett öppningstryck på bar. Kedjesmörjningen är propotionell och med det menas att volymen smörjmedel som pumpas ut till sågsvärdet är beroende av hur mycket som sågsvärdet matas ut. Genom att använda olika smörjpumpar, kan den totala mängden smörjmedel som pumpas ut till sågsvärdet anpassas till olika applikationers krav på smörjvolym Fig. 13 Översikt Kedjesmörjning 1. Smörjoljetank 2. Inloppsbackventil 3. Kolvstång 4. Utloppsbackventil 5. Hydraulslang 6. Sågmotor med svivel 7. Svärdhållare 8. Sågsvärd 9. Tryckbegränsningsventil 20 SuperCut 300 sv011105b_sc300.fm
21 INSTALLATION Installation Var skall gripsågen monteras? SuperSaw 650S/651S skall monteras så att sågmotorn hamnar på samma sida som kolvstången i gripen, för att uppnå bästa jämnvikt i utrustningen. Gripsågen skall monteras så att sågkedjan befinner sig minst 70 mm från stocken, när sågsvärdet är helt tillbakadraget. sv011406a_ss651.fm SuperSaw 21
22 INSTALLATION Installation Montering av rotatorfäste HD 1. Montera ihop rotatorfästet med gripen. Åtdragningsmoment 320 Nm, 8st M16. Fig. 14 Montera ihop rotatorfästet med gripen 2. Montera ihop fästet med gripsågen. Åtdragningsmoment 78 Nm, 18st M12 Fig. 15 Montera ihop fästet med gripsågen 3. Montera ihop gripsågspaketet med rotatorfästet. Åtdragningsmoment 620 Nm, 3st M20 Fig. 16 Montera ihop gripsågspaketet med rotatorfästet 22 SuperSaw Sv011106a_ fm

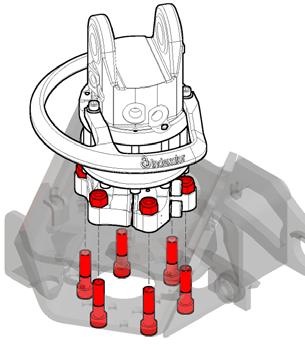

23 INSTALLATION 4. Montera ihop rotatorn med rotatorfästet. Fästskruvarna dras med moment enligt nedanstående tabell. Storlek M16 M20 Moment 320 Nm 620 Nm Fig. 17 Montera ihop gripsågen med rotatorfästet Hydraulisk inkoppling 1. Koppla in sågmotorns tryckledning till port 1 på rotatorn. 2. Koppla in sågmotorns returledning till port 2 på rotatorn. 3. Koppla in slangarna från gripcylindern till anslutningarna undertill på rotatorn. 4. Starta maskinen och provkör samtliga funktioner för att säkerställa att inkopplingen har skett på rätt sätt. 1 2 Retur Tryck Fig. 18 Hydraulisk inkoppling Sv011106a_ fm SuperSaw 23
24 INSTALLATION Installation Montering på SuperGrip TL 1. Montera ihop fästet med gripsågen. Åtdragningsmoment 130 Nm, 18st M12 Fig. 19 Montera ihop fästet med gripsågen 2. Montera ihop gripsågspaketet med gripen. Åtdragningsmoment 620 Nm, 3st M20 Åtdragningsmoment 190 Nm, 2st M16 Fig. 20 Montera ihop gripsågspaketet med gripen 24 SuperSaw Sv011106a_ fm
25 INSTALLATION Hydraulisk inkoppling 1. Koppla in sågmotorns tryckledning till port X på rotatorn. 2. Koppla in sågmotorns returledning till port G0 på rotatorn. 3. Starta maskinen och provkör samtliga funktioner för att säkerställa att inkopplingen har skett på rätt sätt. X G0 Retur Tryck Fig. 21 Hydraulisk inkoppling Sv011106a_ fm SuperSaw 25

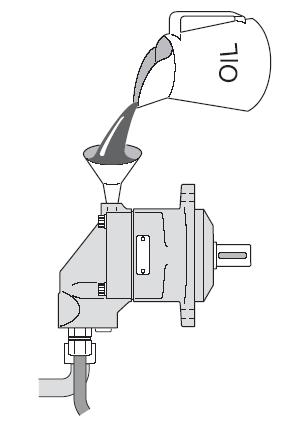

26 UPPSTART Uppstart Uppstart av sågmotor Viktigt! Fyll huset med olja innan första uppstart. Viktigt! Garantin är endast giltig om motorn ej är isärtagen. Fig. 22 Fyll huset med olja innan uppstart 26 SuperSaw 650S sv011406b_ss650.fm

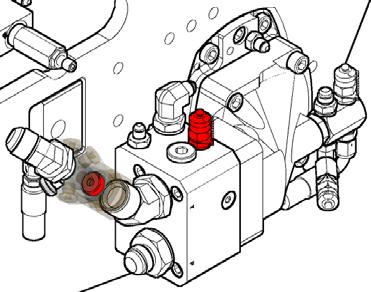

27 UPPSTART Justering av utmatningstryck Utmatningstrycket skapas av en strypning (2) monterad i sågmotorns returledning. Utmatningstrycket kan justeras genom att förändra storleken på strypningen. En mindre strypning skapar ett högre utmatningstryck. En större strypning skapar ett lägre utmatningstryck 1. Ställ ner gripsågen stadigt på marken och stäng av maskinen. 2. Avlägsna skyddskåpan över sågmotorn. 3. Anslut en tryckmätare till mätuttaget (1). Obs! Placera tryckmätaren så att den lätt kan avläsas från förarhytten. Viktigt! Justera aldrig några hydraultryck utan att använda en tryckmätare. 4. Starta maskinen och aktivera sågfunktionen. Kontrollera utmatningstrycket när svärdet är helt utmatat. Obs! Såga ej längre än 5 sekunder varje gång. 5. Vid behov, justera sträcktrycket. För ett korrekt tryck se Tekniska data. 6. Avlägsna tryckmätaren och montera skyddskåpan. Fig. 23 Justering av utmatningstryck 1 Mätuttag 2 Strypning Justering av svärdretur Vid en korrekt justerad svärdretur skall det ta 1-1,5 sekunder för sågsvärdet att återvända till startläget. Viktigt! Om svärdets returhastighet är för hög kan skador uppstå på sågenheten. Utmatningshastigheten justeras med hjälp av lufttrycket i lufttanken (1). Om trycket ökas så ökas returhastigheten. Om trycket minskas så minskas returhastigheten. För ett korrekt tryck se Tekniska data Fig. 24 Justering av svärdretur 1 Lufttank 2 Pumpnippel sv011406b_ss650.fm SuperSaw 650S 27
28 UPPSTART Justering av sträcktryck 1. Ställ ner gripsågen stadigt på marken och stäng av maskinen. 2. Avlägsna skyddskåpan över sågmotorn. 3. Anslut en tryckmätare till mätuttaget (1). Obs! Placera tryckmätaren så att den lätt kan avläsas från förarhytten. Viktigt! Justera aldrig några hydraultryck utan att använda en tryckmätare. 4. Starta maskinen och kontrollera sträcktrycket samtidigt som sågfunktionen aktiveras. 5. Justera sträcktrycket på tryckreduceringsventilen (2). Om justeringsskruven skruvas in, så ökas sträcktrycket. Om justeringsskruven skruvas ut, så minskas sträcktrycket. För ett korrekt tryck se Tekniska data. Avlägsna tryckmätaren och montera skyddskåpan. 2 Fig. 25 Justering av sträcktryck 1 Mätuttag 2 Tryckreduceringsventil 1 Avluftning av kedjesträckning 1. Ställ ner gripsågen stadigt på marken och stäng av maskinen. 2. Öppna avluftningsventilen(1) 1-2 varv. Använd nyckeln (2). 3. Tryck in svärdhållaren(3) med hjälp verktyget (4) och stäng avluftningsventilen(1) när svärdhållaren (3) är i sitt innersta läge. 4. Starta maskinen och aktivera sågfunktionen 4-5 gånger. 5. Repetera punkt Upprepa denna procedur efter minuters drift. Viktigt! Avlufta alltid systemet vid kedjeavhopp, samt om det kan misstänkas att det innehåller luft, t.ex efter byte av slang eller annan komponent Fig. 26 Avluftning av kedjesträckning 1 Avluftningsventil 2 Nyckel, art.nr Svärdhållare 4 Verktyg, art.nr SuperSaw 650S sv011406b_ss650.fm
29 HANDHAVANDE Handhavande Byte av sågkedja Det första tecknet på att en sågkedja börjat bli slö är onormalt långa sågtider samt en blå rökbildning i sågsnittet vid sågning. Varning! Placera enheten stabilt på marken och stäng av maskinen eller kraftkällan som normalt driver enheten innan service påbörjas. Tillåt ej att någon person vistas i förarhytten. Viktigt! Kontrollera alltid att motorn är avslagen när du skall arbeta med sågkedjan.använd alltid skyddshandskar för att undvika skärskador. Avlägsna alltid sågkedjan när du skall justera eller utföra service på enheten. 1. Placera enheten stabilt på marken med sågenheten vänd uppåt (När detta är möjligt). 2. Avlägsna sträcktrycket genom att trycka in pilotventilen (1). 3. Tryck ihop svärdhållaren (2) och sträckenhet med hjälp av verktyget (4) till dess att låsanordningen automatiskt låser fast svärdhållaren. 4. Demontera sågkedjan. 5. Kontrollera så att drivhjulet ej är nött eller skadat. Byt vid behov. Se Byte av drivhjul 6. Montera den nya sågkedjan och drag ihop verktyget (4) tills dess att låsningsanordningen (3) går att dra ut. 7. Börja alltid med att göra några försiktiga sågningar för att säkerställa trycket på samtliga kolvar i sträckenheten. Om man efter ett kedjebyte råkar ut för återkommande kedjeavhopp, måste systemet avluftas. Se Avluftning av kedjesträckning 3 1 Fig Byte av sågkedja 4 sv011106a_sc300.fm SuperCut 29
30 HANDHAVANDE Handhavande Byte av sågsvärd Varning! Placera enheten stabilt på marken och stäng av maskinen eller kraftkällan som normalt driver enheten innan service påbörjas. Tillåt ej att någon person vistas i förarhytten. Viktigt! Kontrollera alltid att motorn är avslagen när du skall arbeta med sågkedjan. Använd alltid skyddshandskar för att undvika skärskador. Avlägsna alltid sågkedjan när du skall justera eller utföra service på enheten. 1. Placera enheten stabilt på marken med sågenheten vänd uppåt (När detta är möjligt). 2. Demontera sågkedjan. Se Byte av sågkedja 3. Lossa på muttrarna (1) och avlägsna sedan sågsvärdet. 4. Montera ett nytt sågsvärd och dra åt muttrarna (1). 5. Montera sågkedjan. Se Byte av sågkedja 1 30 SuperCut sv011106b_sc300.fm
31 HANDHAVANDE Handhavande Byte av svärdhållare Följ alltid nedanstående instruktion vid byte av svärdhållare. 1. Placera enheten stabilt på marken med sågenheten vänd uppåt (När detta är möjligt). 2. Demontera sågkedjan. Se Byte av sågkedja. 3. Demontera sågsvärdet. Se Byte av sågsvärd. 4. Lossa på styrskruvarna (1) så att svärdhållaren (2) kan demonteras från sträckenheten. Viktigt! Starta aldrig maskinen med demonterad svärdhållare. 5. Kontrollera och rengör spåren (3). 6. Montera svärdhållaren (2) i sträckenheten. Passa in styrskruvarna (1) i spåren (3) och dra åt. Åtdragningsmoment 20 Nm 7. Montera sågsvärdet. Se Byte av sågsvärd. 8. Montera sågkedjan. Se Byte av sågkedja sv011106c_sc300.fm SuperCut 31
32 HANDHAVANDE Handhavande Byte av drivhjul Varning! Ett nött eller skadat drivhjul kan förorsaka brott eller skador på sågkedjan. Varning! Placera enheten stabilt på marken och stäng av maskinen eller kraftkällan som normalt driver enheten innan service påbörjas. Tillåt ej att någon person vistas i förarhytten. Viktigt! Kontrollera alltid att motorn är avslagen när du skall arbeta med sågkedjan. Använd alltid skyddshandskar för att undvika skärskador. Avlägsna alltid sågkedjan när du skall justera eller utföra service på enheten. 1. Placera enheten stabilt på marken med sågenheten vänd uppåt (När detta är möjligt). 2. Demontera sågkedjan. Se Byte av sågkedja 3. Demontera drivhjulet. 1 Lossa på insexskruven (1). 2 Demontera kedjefångaren (3) 3 Demontera drivhjulet (4) 4. Montera det nya drivhjulet. 1 Montera drivhjulet (4) på sågmotoraxeln. 2 Rengör noggrannt insexskruven (1) och det gängade hålet i sågmotoraxeln. 3 Anolja gängen på insexskruven (1) 4 Montera låsbrickan (2) och kedjefångaren (3) och dra fast insexskruven (1). För rätt åtdragningsmoment se nedanstående tabell Åtdragningsmoment Storlek M12 Moment 130 Nm 5. Montera tillbaka sågkedjan. Se Byte av sågkedja 32 SuperCut sv011106d_sc300.fm
33 HANDHAVANDE Handhavande Påfyllning av kedjesmörjolja Varning! Placera enheten stabilt på marken och stäng av maskinen eller kraftkällan som normalt driver enheten innan service påbörjas. Tillåt ej att någon person vistas i förarhytten. Varning! Enheten har skarpa plåtkanter. Använd fasta nycklar och skyddshandskar vid arbete med enheten. 1. Ställ ner gripsågen stadigt på marken och stäng av maskinen. 2. Rengör området runt påfyllnadslocket för att undvika att smörjoljetanken förorenas. 3. Öppna påfyllnadslocket och kontrollera så att påfyllnadssilen ej är skadad. Obs! Fyll ALDRIG på kedjesmörjolja om silen är skadad eller saknas. Obs! Skräp som kommer in i tanken kan spridas vidare och sätta backventiler i smörjsystemet ur funktion. 4. Fyll på kedjesmörjolja. Obs! Använd ALDRIG gammal motorolja eller hydraulolja i sågkedjans smörjsystem. Använd alltid en högkvalitativ kedjesmörjolja. 5. Stäng påfyllnadslocket. sv010906b_ss350.fm SuperSaw 33
34 UNDERHÅLLSANVISNINGAR Underhållsanvisningar Varning! Placera enheten stabilt på marken och stäng av maskinen eller kraftkällan som normalt driver enheten innan service påbörjas. Tillåt ej att någon person vistas i förarhytten. Varning! Rör aldrig eller vistas inte nära cylindrar eller hydraulslangar när de är trycksatta. Varning! Enheten har skarpa plåtkanter. Använd fasta nycklar och skyddshandskar vid arbete med enheten. Regelbunden tillsyn Daglig tillsyn Kontrollera att: inget onormalt har hänt med enheten avseende bultförband och hydraulslangar. inga skador eller sprickbildning har uppstått på enheten. inga läckage finns på enheten. Du börjar varje arbetspass med en vass sågkedja. Åtgärda eventuella fel direkt. 34 SuperSaw sv011107a_ss651.fm
35 UNDERHÅLLSANVISNINGAR Smörjning Sågenheten skall smörjas var 8:e till 200:e drifttimme beroende på de förhållanden som sågenheten arbetar under. Sågenheten har 2 smörjställen enligt vidstående bild. Se Fig. 28. Obs! Använd ett mineraloljebaserat fett förtjockat med, eller blandbart med litiumtvål. Smörjfettet skall vara klassificerat som L-XCCIB2 enligt ISO Molybdendisulfathalt max 3 %. Basoljeviskositet cst vid 40 C. NLGI klass Fig. 28 Smörjpunkter 1 Kuggstång, 1st 2 Kullager, 1st Första driftsmånaden Skruvförband Efterdragning av alla skruvförband skall utföras 1 gång i veckan under första driftsmånaden. sv011107a_ss651.fm SuperSaw 35
36 SE Hultdin System AB Skolgatan 12, SE MALÅ, Sweden Tel , Fax
