1 Skjutspjällsventiler för vatten, slam och slitande slurry

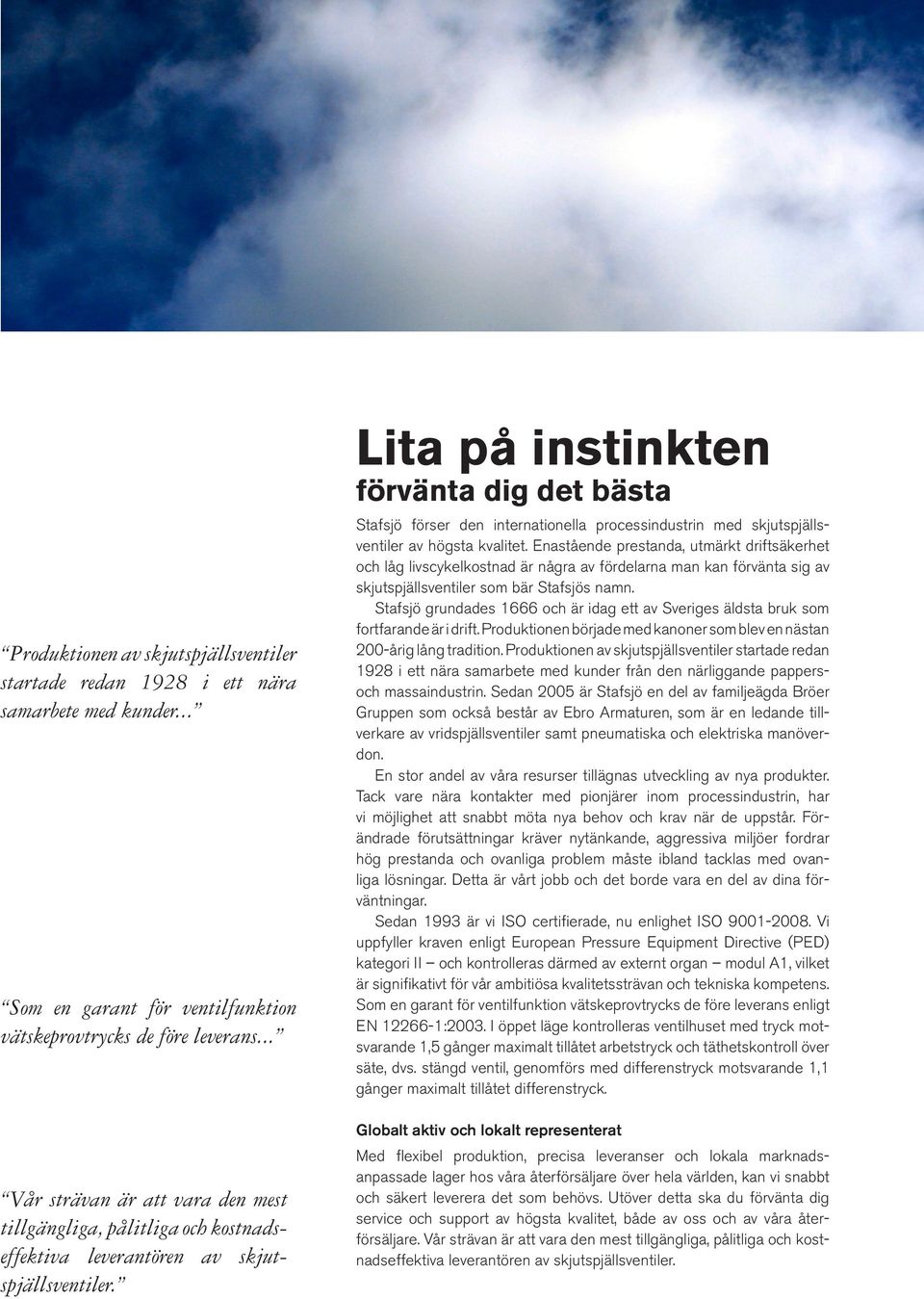

2 Produktionen av skjutspjällsventiler startade redan 1928 i ett nära samarbete med kunder... Som en garant för ventilfunktion vätskeprovtrycks de före leverans... Vår strävan är att vara den mest tillgängliga, pålitliga och kostnadseffektiva leverantören av skjutspjällsventiler. Lita på instinkten förvänta dig det bästa Stafsjö förser den internationella processindustrin med skjutspjällsventiler av högsta kvalitet. Enastående prestanda, utmärkt driftsäkerhet och låg livscykelkostnad är några av fördelarna man kan förvänta sig av skjutspjällsventiler som bär Stafsjös namn. Stafsjö grundades 1666 och är idag ett av Sveriges äldsta bruk som fortfarande är i drift. Produktionen började med kanoner som blev en nästan 200-årig lång tradition. Produktionen av skjutspjällsventiler startade redan 1928 i ett nära samarbete med kunder från den närliggande pappersoch massaindustrin. Sedan 2005 är Stafsjö en del av familjeägda Bröer Gruppen som också består av Ebro Armaturen, som är en ledande tillverkare av vridspjällsventiler samt pneumatiska och elektriska manöverdon. En stor andel av våra resurser tillägnas utveckling av nya produkter. Tack vare nära kontakter med pionjärer inom processindustrin, har vi möjlighet att snabbt möta nya behov och krav när de uppstår. Förändrade förutsättningar kräver nytänkande, aggressiva miljöer fordrar hög prestanda och ovanliga problem måste ibland tacklas med ovanliga lösningar. Detta är vårt jobb och det borde vara en del av dina förväntningar. Sedan 1993 är vi ISO certifierade, nu enlighet ISO Vi uppfyller kraven enligt European Pressure Equipment Directive (PED) kategori II och kontrolleras därmed av externt organ modul A1, vilket är signifikativt för vår ambitiösa kvalitetssträvan och tekniska kompetens. Som en garant för ventilfunktion vätskeprovtrycks de före leverans enligt EN :2003. I öppet läge kontrolleras ventilhuset med tryck motsvarande 1,5 gånger maximalt tillåtet arbetstryck och täthetskontroll över säte, dvs. stängd ventil, genomförs med differenstryck motsvarande 1,1 gånger maximalt tillåtet differenstryck. Globalt aktiv och lokalt representerat Med flexibel produktion, precisa leveranser och lokala marknadsanpassade lager hos våra återförsäljare över hela världen, kan vi snabbt och säkert leverera det som behövs. Utöver detta ska du förvänta dig service och support av högsta kvalitet, både av oss och av våra återförsäljare. Vår strävan är att vara den mest tillgängliga, pålitliga och kostnadseffektiva leverantören av skjutspjällsventiler.

3 Kundanpassat produktprogram utvecklat under decennier Vårt produktprogram består av 20 olika skjutspjällsventiler i storlekar från DN 50 upp till och med DN Vi kan erbjuda skjutspjällsventiler i rostfritt stål, gjutjärn eller segjärn, men vi har också möjlighet att leverera skjutspjällsventiler i höglegerade material som Duplex, Hastelloy, SMO254 och Titan. Alla ventiler är moduluppbyggda och kan kundanpassas vad gäller material, manöverdon och tillbehör, vilket också gör det enkelt att upprätthålla förstklassig funktion år efter år. Ventilernas prestanda och avstängningsförmåga är ett resultat av en rad samverkande faktorer varav kvalitetssäkrad ventildesign, precis maskinbearbetning och korrekt montage är avgörande. Vår glandboxpackning, TwinPack TM, samverkar med spjällblad, ventilhus och gland för säkerställa att inget media ska nå ut till omgivningen. I förädlingsprocessen av exempelvis malmprodukter ställs det höga krav på utrustningen. Vår SLV är särskilt utvecklad för tuff och slitande slurry som är vanligt förekommande och MV samt WB hanterar vatten, slam och lätt slurry alldeles utmärkt. Alla ventiler är moduluppbyggda och kan kundanpassas vad gäller material, manöverdon och tillbehör Tryckklasser Maximalt arbetstryck ventilhus vid 20 C Maximalt differenstryck i tryckriktning vid 20 C DN SLV MV WB DN SLV MV WB ) ) ) ) ) OR OR 4 4 > 1000 OR < 4 < 4 > 1000 OR < 4 < 4 1) 10 bar på begäran TwinPack TM TwinPack TM består av en silikongummikärna som är omsluten av grafitimpregnerad och diagonalt flätade PTFE- och aramidfibrer. Designen med en silikonkärna ger en flexibel och elastisk packning. För att behålla packningens ursprungsform samt öka slitstyrkan har aramidfibrer flätats in i hörnen.

4 SLV säker avstängning i extrema och slitande processer Stafsjös skjutspjällsventil SLV är lämplig för den mest krävande och slitande slurry där det ställs höga krav på driftsäkerhet och låg livscykelkostnad. Den finns i storlekarna DN 50 upp till och med DN 800. SLV är dubbelsidigt tät och har fullt genomlopp för att ge maximal flödeskapacitet. Ventilen är moduluppbyggd och består av ett epoxilackerat helgjutet eller tvådelat ventilhus i segjärn som enkelt kan förses med olika manöverdon och tillbehör. SLV är försett med ett spjällblad i rostfritt stål och det är som standard hårdkromat för att maximera funktion och livslängd. Ventilens säten ger den dess unika förmåga att prestera under långa perioder med de mest slitande vätskor. Ventilen levereras alltid förberedd för att kunna låsas i stängt eller öppet läge med hjälp av en låspinne och den är dessutom förberedd för montage av bottenlucka och med spolhål i nedre delen av ventilhuset. Unika säten ger optimal prestanda Unik design och materialsammansättning i kombination med fullt genomlopp ger minimala kaviteter och maximal flödeskapacitet, vilket är perfekt för slitande vätskor. Sätet kan levereras i EPDM, Viton och naturgummi och någon flänspackning är inte nödvändig eftersom det är integrerat med sätet. Maximerad livslängd och funktion Spjällbladets fasade ände, ventilhusets internt maskinbearbetade spjällbladsstöd och sätenas fjädringsförmåga minimerar slitage på sätena vid manövrering och maximerar därmed ventilens livslängd och funktion. Ingjutna förstärkningsringar i sätena säkerställer position och passform, även under drift. Skräddarsydd som standard SLV är moduluppbyggd vilket innebär att den kan leveras med en rad olika material på säten, legeringar på spjällblad, manöverdon och övriga tillbehör. Moduluppbyggnad innebär också enkelt fältunderhåll.

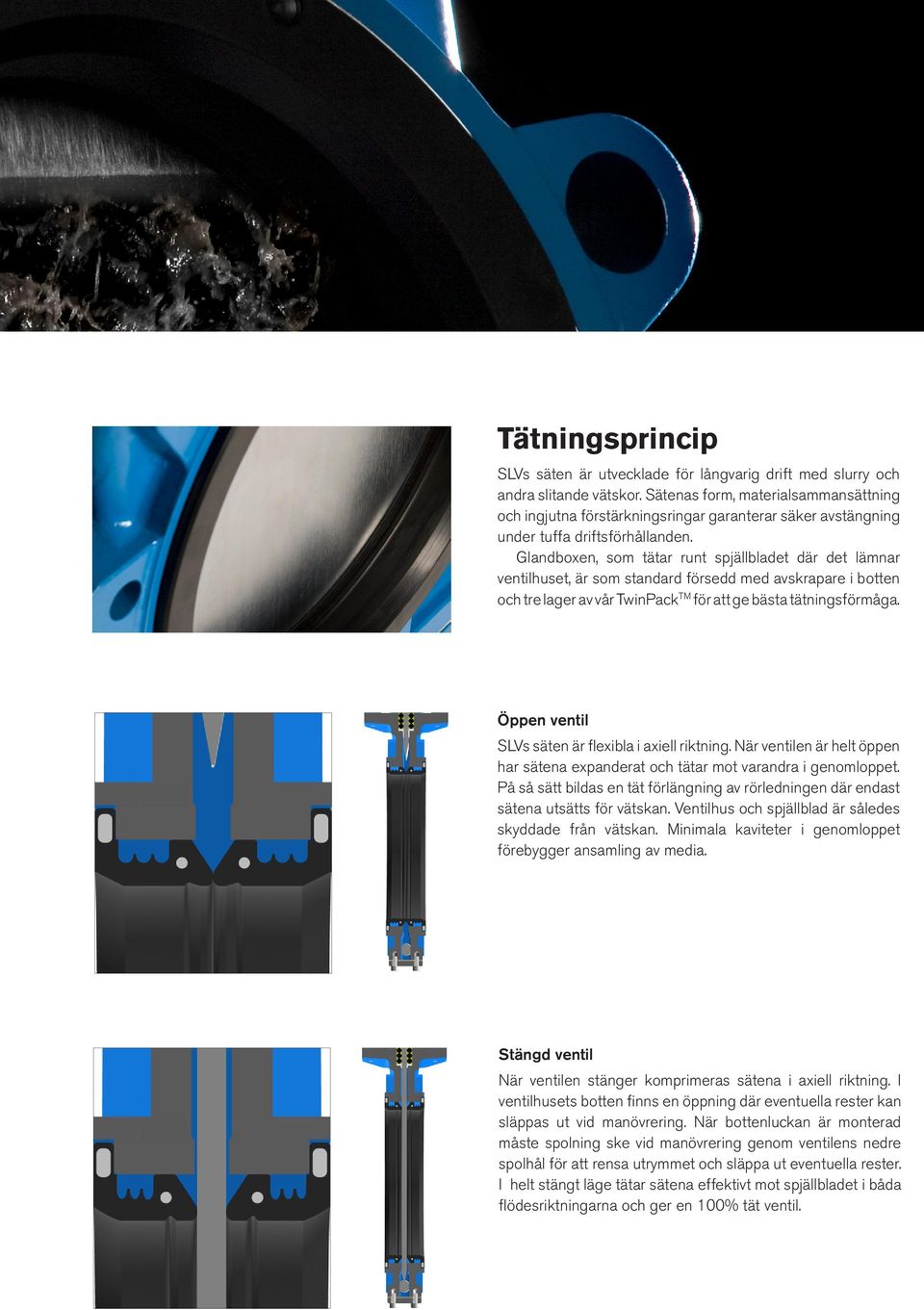

5 Tätningsprincip SLVs säten är utvecklade för långvarig drift med slurry och andra slitande vätskor. Sätenas form, materialsammansättning och ingjutna förstärkningsringar garanterar säker avstängning under tuffa driftsförhållanden. Glandboxen, som tätar runt spjällbladet där det lämnar ventilhuset, är som standard försedd med avskrapare i botten och tre lager av vår TwinPack TM för att ge bästa tätningsförmåga. Öppen ventil SLVs säten är flexibla i axiell riktning. När ventilen är helt öppen har sätena expanderat och tätar mot varandra i genomloppet. På så sätt bildas en tät förlängning av rörledningen där endast sätena utsätts för vätskan. Ventilhus och spjällblad är således skyddade från vätskan. Minimala kaviteter i genomloppet förebygger ansamling av media. Stängd ventil När ventilen stänger komprimeras sätena i axiell riktning. I ventilhusets botten finns en öppning där eventuella rester kan släppas ut vid manövrering. När bottenluckan är monterad måste spolning ske vid manövrering genom ventilens nedre spolhål för att rensa utrymmet och släppa ut eventuella rester. I helt stängt läge tätar sätena effektivt mot spjällbladet i båda flödesriktningarna och ger en 100% tät ventil.

6 MV DN 50 - DN 1400 Detta är en allsidig avstängningsventil som används inom flera områden eftersom den är driftsäker och enkel att anpassa efter media. Vatten, slam och lätt slurry är några vanligt förekommande medier. Ventilen är ensidigt tätande, men den klarar även differenstryck i backriktningen i vissa storlekar. Ventilen är utrustad med flänsringssystemet och den är dessutom moduluppbyggd vilket gör den enkel att skräddarsy och underhålla. Spjällbladet har en fasad ände som effektivt skär genom olika medier och ventilens inre hålrum underlättar proceduren. Spjällbladet trycks mot sätet i stängt läge vilket ger säker avtätning. Ventilen levereras i antingen rostfritt stål eller segjärn, men den kan också levereras i en rad andra legeringar som Duplex, SMO254 och Titan. Överdelen består av aluminiumbalk och rostfria dragstänger vilket ger bra korrosionsskydd och stabilitet vid manövrering. Liksom övriga Stafsjöventiler är denna som standard utrustad med Stafsjös unika glandboxpackning, TwinPack. Glandboxen kan även utrustas med boxbottenavskrapare eller med dubbelgland för de mest krävande applikationer. Flera manöverdon och olika tillbehör finns tillgängliga. Säker och pålitlig avstängning MV är ett resultat av flera decenniers erfarenhet. Ventilens design på spjällblad och ventilhus, framförallt genomloppet, ger den dess förmåga att säkert stänga av flöden. Stabil och flexibel manöverdel Rostfria dragstänger och alumniumbalker erbjuder bra korrosionsskydd och framförallt stabilitet vid manövrering. Fältbyte från en manövertyp till en annan är mycket enkelt. Anpassningsförmåga Flänsringssystemet erbjuder flera sätesmaterial och gör fältunderhållet enkelt. Flexibel ventil och tillverkning ger utmärkt anpassningsförmåga. Vi kan exempelvis leverera ventilen i Titan och SMO254.

7 WB DN 50 - DN 1600 Denna ventil är dubbelsidigt tät och kan därför installeras i ett rörsystem oberoende av tryckriktning och fulluggad version samt integrerade flänspackningar gör montaget extra enkelt. Kombinationen med fullt genomlopp och minimala flödesreducerade egenskaper gör WB lämplig för vätskor som vatten, slam och lätt slurry. Ventilen är moduluppbyggd och består av ett epoxylackerat helgjutet eller delat ventilhus i segjärn eller gjutjärn. Den är utrustad med ett rostfritt spjällblad och har en tätningsprofil i antingen Nitril eller EPDM. WB är som standard utrustad med Stafsjös unika glandboxpackning, Twin- Pack, som ger säker avtätning där spjällbladet lämnar ventilhuset och säkerställer att inget media når omgivningen. Glandboxen är från DN 200 försedd med boxbottenavskrapare som standard för att ge extra stöd och för att förlänga livslängden på boxflätan. Ventilen kan enkelt förses med olika manöverdon och tillbehör. WB finns tillgänglig med flera flänsanslutningar. Vanligast är den semiluggade versionen WB och WB11 som finns i storlekar från DN 50 upp till och med DN WB14 levereras med ventilhus i fulluggat utförande. Fina flödesegenskaper Tätningsprofilen sitter i nivå med genomloppet och i kombination med fullt genomlopp minimeras flödesförlusterna eftersom vätskan i princip kan passera ventilen obemärkt. Enkelt montage Fulluggat utförande på ventilhus (WB14) samt integrerad flänspackning gör montaget enkelt. Dubbelsidigt tätande förmåga innebär dessutom att den kan installeras oberoende av tryckriktning. Utmärkt tätningsförmåga Tre lager TwinPack TM, vilken är anpassad för Stafsjös ventiler samt avskrapare som extra stöd i glandboxen, säkerställer att inget media når omgivningen.

8 Stafsjö utg. 1 Ytterligare information finns på Globalt aktiv och lokalt representerat AFRIKA Sydafrika: Valve & Automation (Pty) Ltd, ASIEN Kina: EBRO ARMATUREN(BEIJING)CO.,LTD, Indien: Ebro Armaturen India Pvt. Ltd, Indonesien: Contromatic Prima Mandiri PT, Japan: SKC Co. Ltd, Malaysia: Precision Control SdnBnd, Filipinerna: EBRO ARMATUREN (PHILIPPINES) INC., Thailand: EBRO VALVES (Trading) Co. Ltd., Vietnam: EBRO VALVES (Thailand) Co., Ltd, AUSTRALIEN MED OCEANIEN Australien: EBRO ARMATUREN Pacific PTY. LTD, Nya Zeeland: H.J.Asmuss&Co.Ltd, EUROPA Belgien: V.C.T. - Valve & Connector Technology n.v., Danmark: Valtor Industri A/S, Finland: Tecalemit Flow Oy, Frankrike: GL&V och Vannes EBRO, Irland: Induchem Components Ltd, Island: Hédinn HF, Italien: EBRO VALVOLE SRL, Nederländerna: EBRO VALVES BV., Norge: BAGGES AS, Polen: EBRO ARMATUREN GmbH, Portugal: AxFlow Comércio de Aquipamentos LDA, RYSSLAND: EBRO ARMATUREN Gebr. Bröer GmbH och LesBumMash Ltd, Spanien: EBRO ARMATUREN ESPAÑA, S.L., Storbritannien: EBRO Valves Ltd, Sverige: Stafsjö Valves AB och Ahlsell, Schweiz: EBRO Armaturen Est. & Co. KG, Tyskland: EBRO ARMATUREN Gebr. Bröer GmbH och Business unit Stafsjö, Turkiet: EBRO ARMATUREN Otomasyon Sistemleri San ve Tic Ltd. Sti, Ungern: EBRO ARMATUREN Kft, Österrike: EBRO ARMATUREN GmbH NORD- & SYDAMERIKA Argentina: ESCO ARGENTINA S.A, Brasilien: Ebro Stafsjö Valves do Brasil LTD, Chile: Ebro Stafsjö Valves Chile Ltd, Kanada: Armour Valve Ltd, Toronto, USA: EBRO ARMATUREN USA Inc.. För andra länder, kontakta oss direkt. Stafsjö Valves AB. SE Stavsjö, Sweden. Tél. : Fax : info@stafsjo.se A Bröer Group company
