Skjutspjällsventil WB14

Transkript

1 Skjutspjällsventil WB14 Informationen är endast avsedd att användas i informationssyfte. Rätt till ändringar förbehålls utan föregående 1meddelande.

2 Skjutspjällsventil WB14 Stafsjös skjutspjällsventil WB14 är dubbelsidigt tätande och kan därför installeras i ett rörsystem oberoende av tryckriktning. Fulluggat ventilhus och integrerade flänspackningar gör installationen extra enkel och möjliggör även installation i slutet av en rörledning. WB14 har fullt genomlopp utan kaviteter vilket ger utmärka flödesegenskaper, och därför är den lämplig för vätskor, slamformigt material och vätskor med fasta partiklar som vatten, avloppsvatten och biomassa. WB14 har ett robust lackerat och fulluggat ventilhus i segjärn. Den är utrustad med ett rostfritt spjällblad som har en polerad kant för att minimera friktionen och göra den enkel att manövrera. Ventilen levereras med en tätningsprofil i EDPM eller Nitril, vilken är förstärkt med en stålkärna. Glandboxen är utrustad med Stafsjös boxpackning, TwinPack, och säkerställer att inget media når omgivningen. Ventilen är moduluppbyggd och den kan enkelt förses med olika manöverdon och tillbehör. WB14-ventilen är konstruerad, tillverkad och slutkontrollerad enligt det europiska tryckkärlsdirektivet; Pressure Equipment Directive (PED 97/23/EC) kategori I och II modul A1. Ventilen CE-märks när det är tillämpbart. Andra WB-versioner är semiluggade WB11 och WB som finns från DN 50 t o m DN För fyrkantsanslutning finns WB11k som har fyra extra gängade hål för detta eller WB12 som har kvadratiskt fullflänsat ventilhus. Fina flödesegenskaper Fullt genomlopp i kombination med en tätningsprofil som sitter i nivå med genomloppet, ger minimala flödesförluster eftersom vätskan i princip kan passera ventilen obemärkt. Fulluggad och enkel att installera Dubbelsidigt tätande och fulluggat ventilhus med integrerade flänspackningar gör det enkelt att installera ventilen. Fulluggat ventilhus gör också att den kan användas som ändventil i en rörledning. Utmärkt tätningsförmåga En glandbox som är försedd med tre lager TwinPack TM, vilken är särskilt utvecklad och tillverkad för Stafsjös ventiler, säkerställer att inget media når omgivningen. 2

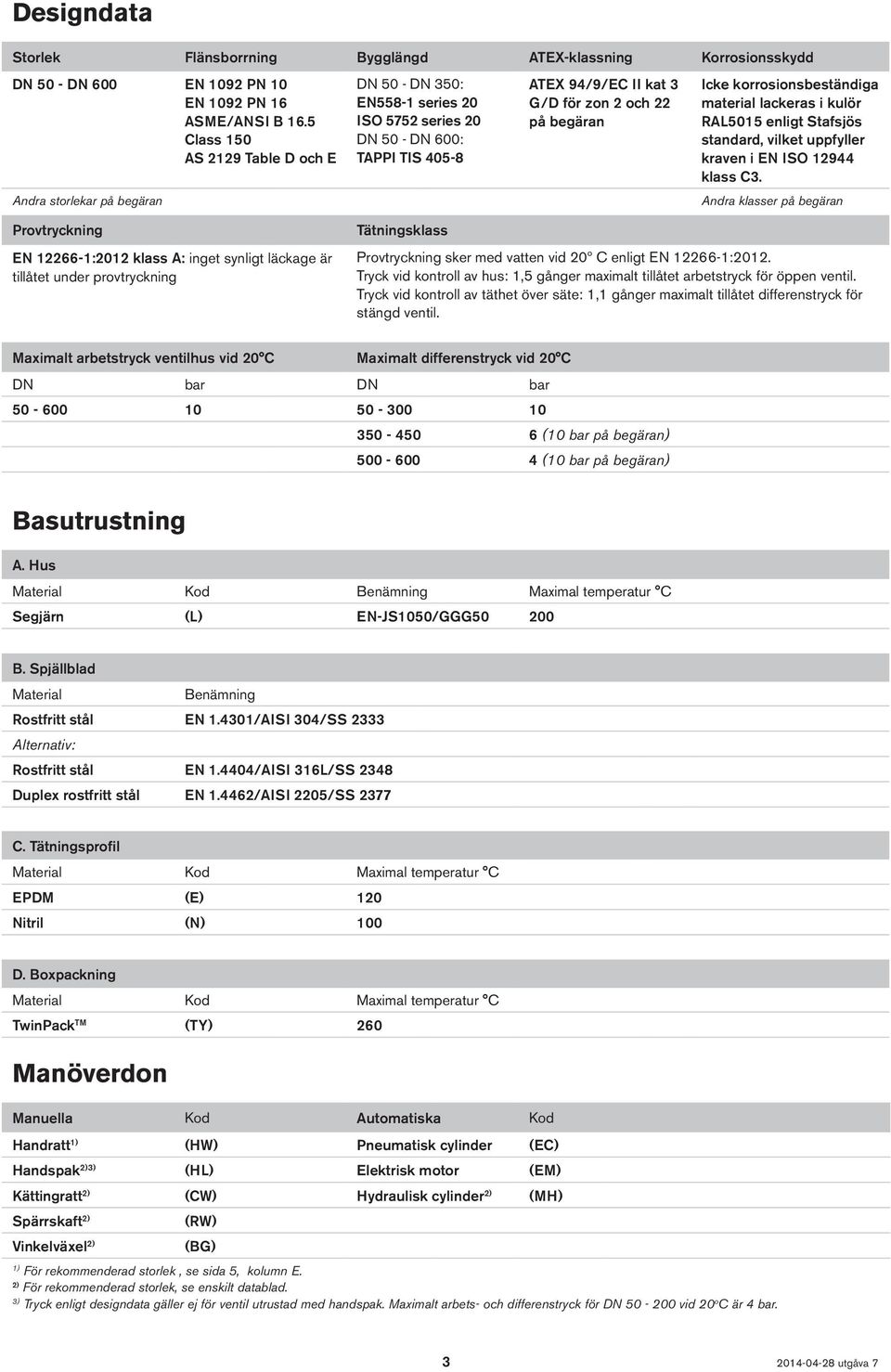

3 Designdata Storlek Flänsborrning Bygglängd ATEX-klassning Korrosionsskydd DN 50 - DN 600 EN 1092 PN 10 EN 1092 PN 16 ASME/ANSI B 16.5 Class 150 AS 2129 Table D och E Andra storlekar på begäran DN 50 - DN 350: EN558-1 series 20 ISO 5752 series 20 DN 50 - DN 600: TAPPI TIS ATEX 94/9/EC II kat 3 G/D för zon 2 och 22 på begäran Icke korrosionsbeständiga material lackeras i kulör RAL5015 enligt Stafsjös standard, vilket uppfyller kraven i EN ISO klass C3. Andra klasser på begäran Provtryckning EN :2012 klass A: inget synligt läckage är tillåtet under provtryckning Tätningsklass Provtryckning sker med vatten vid 20º C enligt EN :2012. Tryck vid kontroll av hus: 1,5 gånger maximalt tillåtet arbetstryck för öppen ventil. Tryck vid kontroll av täthet över säte: 1,1 gånger maximalt tillåtet differenstryck för stängd ventil. Maximalt arbetstryck ventilhus vid 20 C Maximalt differenstryck vid 20 C DN bar DN bar (10 bar på begäran) (10 bar på begäran) Basutrustning A. Hus Material Kod Benämning Maximal temperatur C Segjärn (L) EN-JS1050/GGG B. Spjällblad Material Benämning Rostfritt stål EN /AISI 304/SS 2333 Alternativ: Rostfritt stål EN /AISI 316L/SS 2348 Duplex rostfritt stål EN /AISI 2205/SS 2377 C. Tätningsprofil Material Kod Maximal temperatur C EPDM (E) 120 Nitril (N) 100 D. Boxpackning Material Kod Maximal temperatur C TwinPack TM (TY) 260 Manöverdon Manuella Kod Automatiska Kod Handratt 1) (HW) Pneumatisk cylinder (EC) Handspak 2)3) (HL) Elektrisk motor (EM) Kättingratt 2) (CW) Hydraulisk cylinder 2) (MH) Spärrskaft 2) Vinkelväxel 2) (RW) (BG) 1) För rekommenderad storlek, se sida 5, kolumn E. 2) För rekommenderad storlek, se enskilt datablad. 3) Tryck enligt designdata gäller ej för ventil utrustad med handspak. Maximalt arbets- och differenstryck för DN vid 20 o C är 4 bar. 3

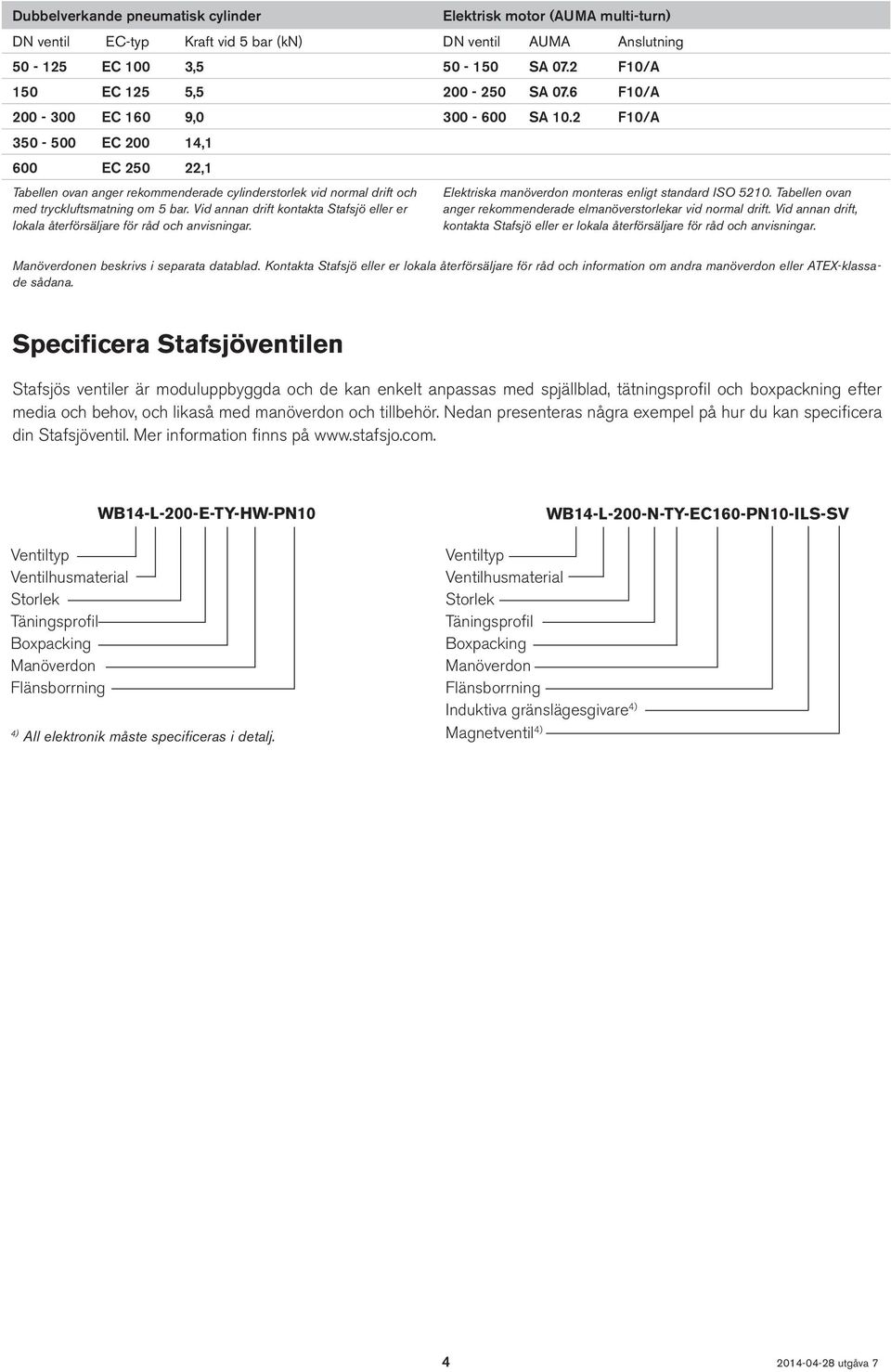

4 Dubbelverkande pneumatisk cylinder Elektrisk motor (AUMA multi-turn) DN ventil EC-typ Kraft vid 5 bar (kn) DN ventil AUMA Anslutning EC 100 3, SA 07.2 F10/A 150 EC 125 5, SA 07.6 F10/A EC 160 9, SA 10.2 F10/A EC ,1 600 EC ,1 Tabellen ovan anger rekommenderade cylinderstorlek vid normal drift och med tryckluftsmatning om 5 bar. Vid annan drift kontakta Stafsjö eller er lokala återförsäljare för råd och anvisningar. Elektriska manöverdon monteras enligt standard ISO Tabellen ovan anger rekommenderade elmanöverstorlekar vid normal drift. Vid annan drift, kontakta Stafsjö eller er lokala återförsäljare för råd och anvisningar. Manöverdonen beskrivs i separata datablad. Kontakta Stafsjö eller er lokala återförsäljare för råd och information om andra manöverdon eller ATEX-klassade sådana. Specificera Stafsjöventilen Stafsjös ventiler är moduluppbyggda och de kan enkelt anpassas med spjällblad, tätningsprofil och boxpackning efter media och behov, och likaså med manöverdon och tillbehör. Nedan presenteras några exempel på hur du kan specificera din Stafsjöventil. Mer information finns på Ventiltyp Ventilhusmaterial Storlek Täningsprofil Boxpacking Manöverdon Flänsborrning WB14-L-200-E-TY-HW-PN10 4) All elektronik måste specificeras i detalj. Ventiltyp Ventilhusmaterial Storlek Täningsprofil Boxpacking Manöverdon Flänsborrning Induktiva gränslägesgivare 4) Magnetventil 4) WB14-L-200-N-TY-EC160-PN10-ILS-SV 4

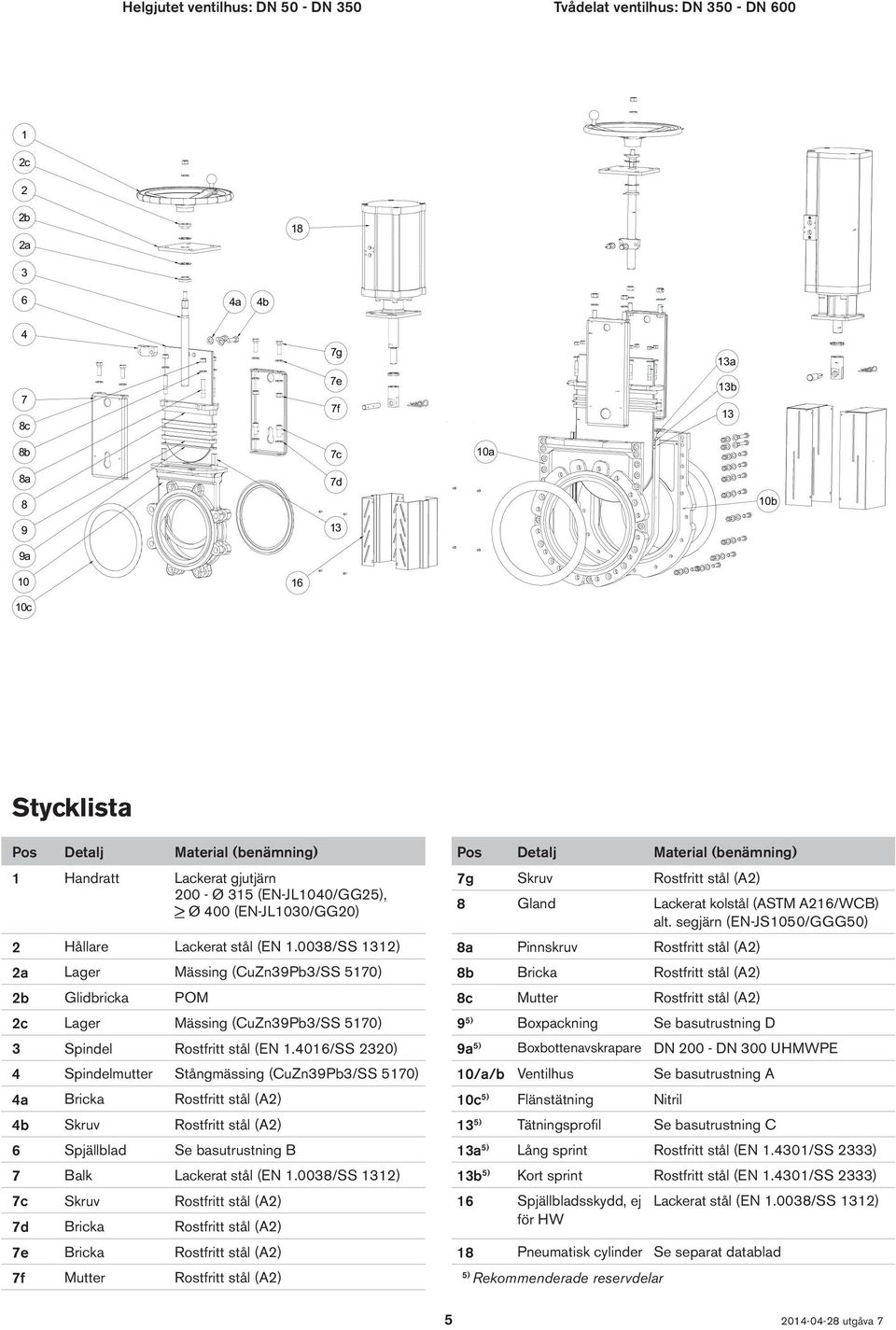

5 Helgjutet ventilhus: DN 50 - DN 350 Tvådelat ventilhus: DN DN c 2 2b 2a a 4b 4 7 8c 7g 7e 7f 13a 13b 13 8b 7c 10a 8a 8 9 9a 7d 13 10b c Stycklista Pos Detalj Material (benämning) Pos Detalj Material (benämning) 1 Handratt Lackerat gjutjärn Ø 315 (EN-JL1040/GG25), > Ø 400 (EN-JL1030/GG20) 7g Skruv Rostfritt stål (A2) 8 Gland Lackerat kolstål (ASTM A216/WCB) alt. segjärn (EN-JS1050/GGG50) 2 Hållare Lackerat stål (EN /SS 1312) 8a Pinnskruv Rostfritt stål (A2) 2a Lager Mässing (CuZn39Pb3/SS 5170) 8b Bricka Rostfritt stål (A2) 2b Glidbricka POM 8c Mutter Rostfritt stål (A2) 2c Lager Mässing (CuZn39Pb3/SS 5170) 9 5) Boxpackning Se basutrustning D 3 Spindel Rostfritt stål (EN /SS 2320) 9a 5) Boxbottenavskrapare DN DN 300 UHMWPE 4 Spindelmutter Stångmässing (CuZn39Pb3/SS 5170) 10/a/b Ventilhus Se basutrustning A 4a Bricka Rostfritt stål (A2) 10c 5) Flänstätning Nitril 4b Skruv Rostfritt stål (A2) 13 5) Tätningsprofil Se basutrustning C 6 Spjällblad Se basutrustning B 13a 5) Lång sprint Rostfritt stål (EN /SS 2333) 7 Balk Lackerat stål (EN /SS 1312) 13b 5) Kort sprint Rostfritt stål (EN /SS 2333) 7c Skruv Rostfritt stål (A2) 16 Spjällbladsskydd, ej 7d Bricka Rostfritt stål (A2) för HW Lackerat stål (EN /SS 1312) 7e Bricka Rostfritt stål (A2) 18 Pneumatisk cylinder Se separat datablad 7f Mutter Rostfritt stål (A2) 5) Rekommenderade reservdelar 5

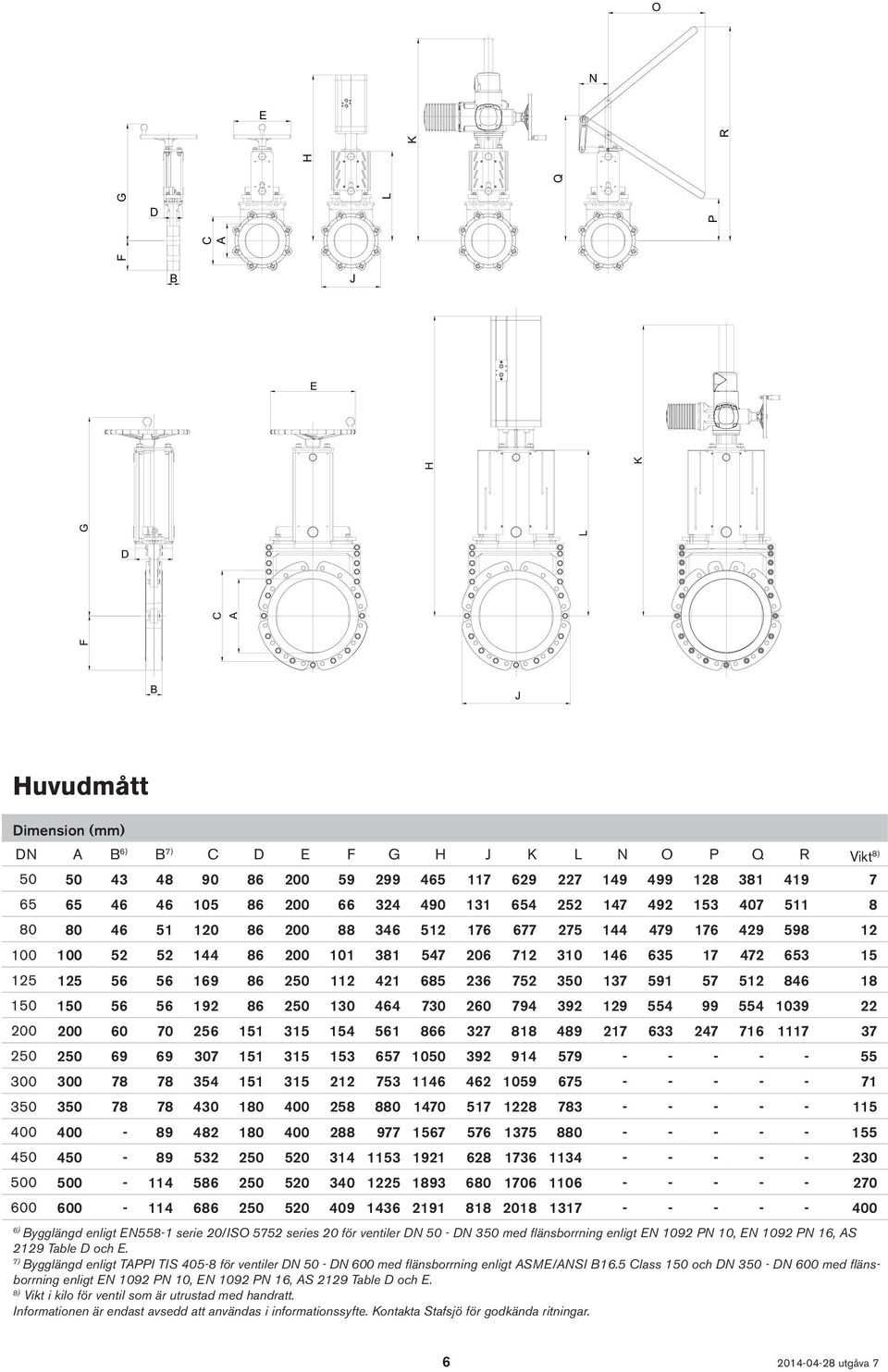

6 O N E F G D C A E F G D C A H L K H L Q R P K B J B J Huvudmått Dimension (mm) DN A B 6) B 7) C D E F G H J K L N O P Q R ) Bygglängd enligt EN558-1 serie 20/ISO 5752 series 20 för ventiler DN 50 - DN 350 med flänsborrning enligt EN 1092 PN 10, EN 1092 PN 16, AS 2129 Table D och E. 7) Bygglängd enligt TAPPI TIS för ventiler DN 50 - DN 600 med flänsborrning enligt ASME/ANSI B16.5 Class 150 och DN DN 600 med flänsborrning enligt EN 1092 PN 10, EN 1092 PN 16, AS 2129 Table D och E. 8) Vikt i kilo för ventil som är utrustad med handratt. Informationen är endast avsedd att användas i informationssyfte. Kontakta Stafsjö för godkända ritningar. Vikt 8) 6

7 PN DN 50 - DN 65 DN 80 - DN 200 DN DN 300 DN 50 - DN 65 DN 80 - DN 150 DN DN 300 DN DN 400 DN DN 600 DN350 - DN 400 DN DN 600 Flänsborrning enligt EN 1092 PN10 Flänsborrningsinformation (mm) DN Yttre flänsdiameter Hålcirkeldiameter Antal genomgående skruvar ( ) Antal gängade hål per sida ( ) Skruvdimension M16 M16 M16 M16 M16 M20 M20 M20 M20 M20 M24 M24 M24 M27 PN 16 β ,5 22,5 22,5 22,5 22, ,25 11, Skruvlängd 9) DN 50 - DN 65 DN 80 - DN 150 DN DN 300 DN 50 - DN 65 DN 80 - DN 150 DN DN 300 Flänsborrning enligt EN 1092 PN16 DN DN 400 DN DN 600 DN DN 400 DN DN 600 Flänsborrningsinformation (mm) DN Yttre flänsdiameter Hålcirkeldiameter Antal genomgående skruvar ( ) Antal gängade hål per sida ( ) Skruvdimension M16 M16 M16 M16 M16 M20 M20 M24 M24 M24 M27 M27 M30 M33 β ,5 22,5 22,5 22, ,25 11, Skruvlängd 9) ) Addera värdet med tjocklek på fläns och brickor. Genomgående hål Gängade hål 7

8 ASME B DN 50 - DN 80 DN DN 200 DN DN 350 DN DN 450 DN DN 600 DN 50 - DN 80 DN DN 200 DN DN 350 DN DN 450 DN DN 600 Flänsborrning enligt ASME/ANSI B 16.5 Class 150 Flänsborrningsinformation (mm) DN Yttre flänsdiameter 152,4 177,8 190,5 228, ,8 342,9 406,8 482,6 533,4 596, ,5 812,8 Hålcirkeldiameter 120,6 139,7 152,4 190,5 215,9 241,3 298,4 361,9 431,8 476,3 539,8 577, ,3 Antal genomgående skruvar ( ) Antal gängade hål per sida ( ) Skruvdimension (UNC) 5/8-11 5/8-11 5/8-11 5/8-11 3/4-10 3/4-10 3/4-10 7/8-9 7/8-9 1"-8 1"-8 1 1/8"-7 1 1/8"-7 1 1/4"-7 β ,5 22,5 22,5 22, ,25 11, Skruvlängd 1) DN 50 - DN 100 DN DN 250 DN DN 450 DN 50 - DN 100 DN 125-DN 250 DN 300-DN 450 Flänsborrning enligt AS 2129 Table D DN DN 600 DN 500-DN600 Flänsborrningsinformation (mm) DN Yttre flänsdiameter Hålcirkeldiameter Antal genomgående skruvar ( ) Antal gängade hål per sida ( ) Skruvdimension M16 M16 M16 M16 M16 M16 M16 M20 M20 M24 M24 M24 M24 M27 β ,5 22,5 22,5 22, ,25 11,25 Skruvlängd 1) ) Addera värdet med tjocklek på fläns och brickor. Genomgående hål Gängade hål 8

9 AS 2129 Table E DN 50 - DN 80 DN DN 200 DN DN 400 DN DN 600 DN 50 - DN 80 DN DN 200 Flänsborrning enligt AS 2129 Table E Flänsborrningsinformation (mm) DN DN 400 DN DN 600 DN Yttre flänsdiameter Hålcirkeldiameter Antal genomgående skruvar ( ) Antal gängade hål per sida ( ) Skruvdimension M16 M16 M16 M16 M16 M20 M20 M20 M24 M24 M24 M24 M24 M30 β ,5 22,5 22,5 22, ,25 11,25 11,25 Skruvlängd 9) ) Addera värdet med tjocklek på fläns och brickor. Genomgående hål Gängade hål 9
