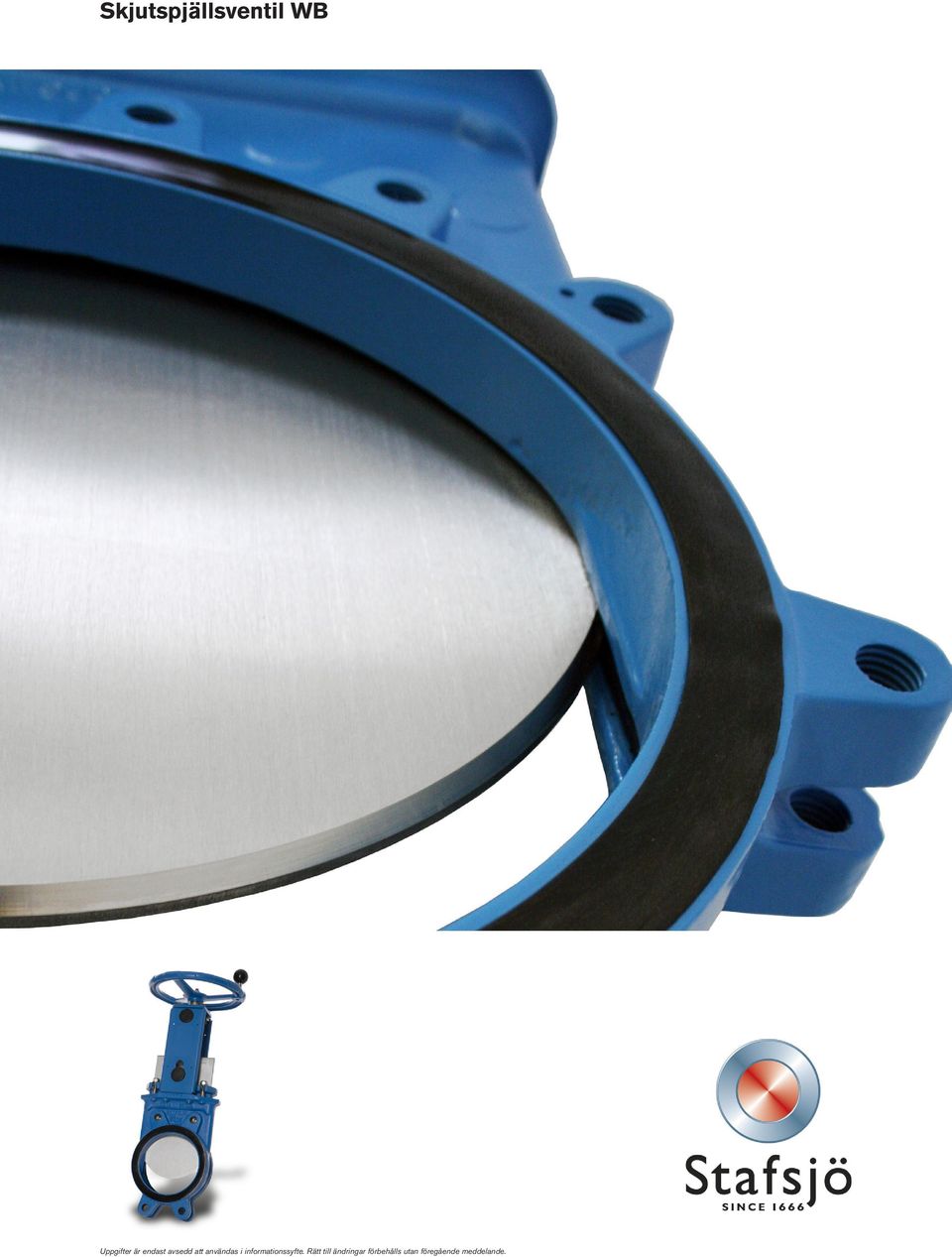

1 Skjutspjällsventil WB Uppgifter är endast avsedd att användas i informationssyfte. Rätt till ändringar förbehålls utan föregående meddelande utgåva 9

2 Skjutspjällsventil WB Stafsjös skjutspjällsventil WB är dubbelsidigt tätande och kan därför installeras i ett rörsystem oberoende av tryckriktning. Ventilen har fullt genomlopp utan kaviteter vilket ger utmärka flödesegenskaper, och därför är den lämplig för vätskor, slamformigt material och vätskor med fasta partiklar som vatten, avloppsvatten och biomassa. WB har ett epoxylackerat ventilhus i gjutjärn eller segjärn, vilket har integrerade flänspackningar upp t o m DN 600. Ventilen är utrustad med ett rostfritt spjällblad och en tätningsprofil i antingen EDPM eller Nitril, vilkens inre ståltråd ger stöd och maximerar livslängden. Glandboxen är utrustad med Stafsjös boxpackning Twin- Pack för att säkerställa att inget media når omgivningen och en boxbottenavskrapare, som är standard på helgjutna WB, förlänger dess livslängd. WB-ventilen är moduluppbyggd och kan enkelt förses med olika manöverdon och tillbehör. WB-ventilen är konstruerad, tillverkad och slutkontrollerad enligt det europiska tryckkärlsdirektivet; Pressure Equipment Directive (PED 97/23/EC) kategori I och II modul A1. Ventilen CE-märks när det är tillämpbart. Andra WB-versioner är semiluggade WB11 och fulluggade WB14, som båda finns upp t o m DN 300. För fyrkantsanslutning finns WB11k som har fyra extra gängade hål för detta eller WB12 som har kvadratiskt fullflänsat ventilhus. Pålitlig och dubbelsidigt tätande Spjällbladets kant, vilken är precisionsbearbetad för att minska friktionen och göra den enkel att manövrera, följer tätningsprofilen och säkerställer att ventilen tätar i båda flödesriktningarna. Fina flödesegenskaper Fullt genomlopp utan kaviteter ger minimala flödesförluster eftersom mediet i princip kan passera ventilen obemärkt. Utmärkt tätningsförmåga En glandbox som är försedd med tre lager TwinPack TM, vilken är särskilt utvecklad och tillverkad för Stafsjös ventiler, säkerställer att inget media når omgivningen utgåva 9

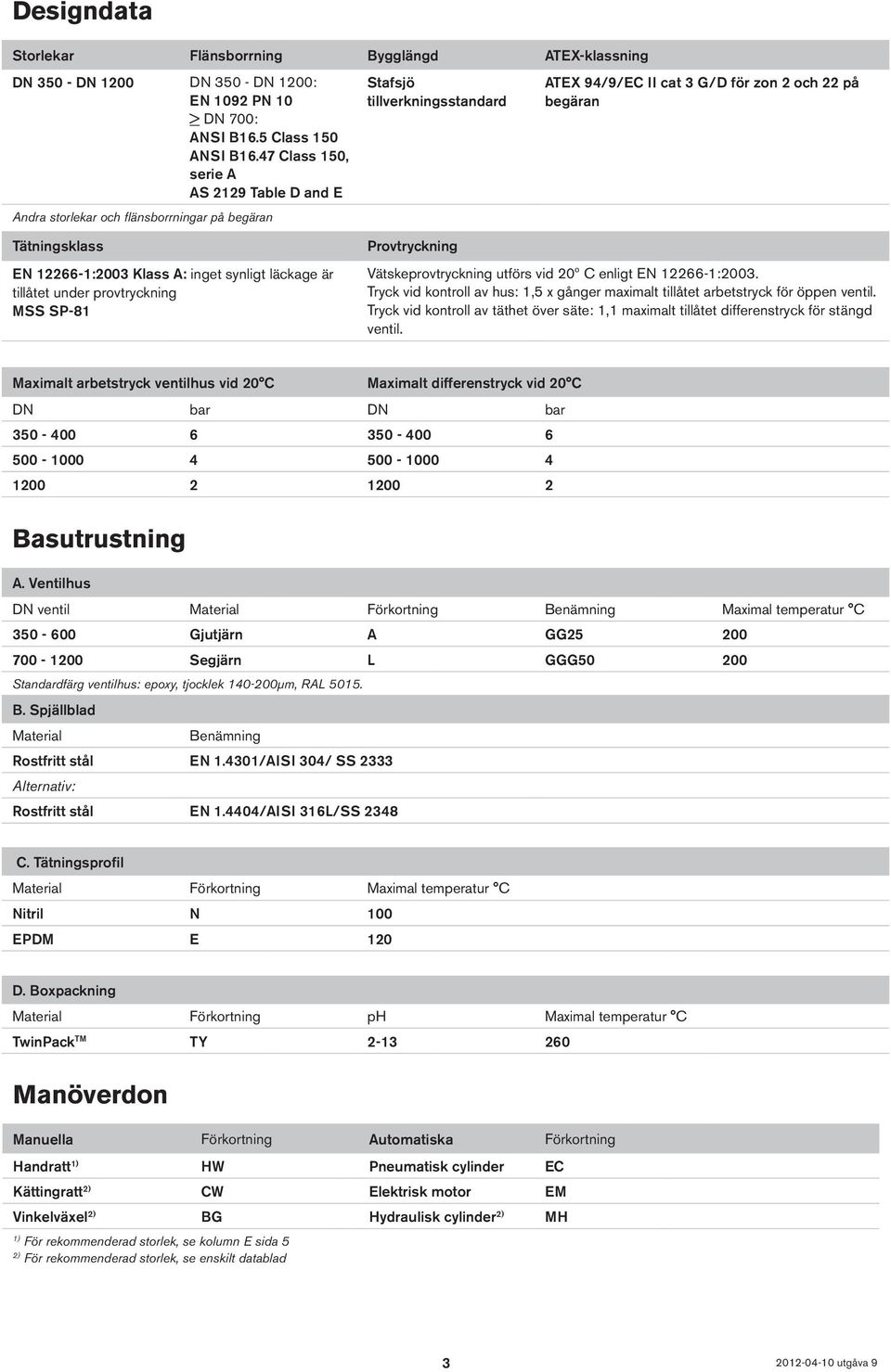

3 Designdata Storlekar Flänsborrning Bygglängd ATEX-klassning DN DN 1200 DN DN 1200: EN 1092 PN 10 > DN 700: ANSI B16.5 Class 150 ANSI B16.47 Class 150, serie A AS 2129 Table D and E Andra storlekar och flänsborrningar på begäran Stafsjö tillverkningsstandard ATEX 94/9/EC II cat 3 G/D för zon 2 och 22 på begäran Tätningsklass EN :2003 Klass A: inget synligt läckage är tillåtet under provtryckning MSS SP-81 Provtryckning Vätskeprovtryckning utförs vid 20º C enligt EN :2003. Tryck vid kontroll av hus: 1,5 x gånger maximalt tillåtet arbetstryck för öppen ventil. Tryck vid kontroll av täthet över säte: 1,1 maximalt tillåtet differenstryck för stängd ventil. Maximalt arbetstryck ventilhus vid 20 C Maximalt differenstryck vid 20 C DN bar DN bar Basutrustning A. Ventilhus DN ventil Material Förkortning Benämning Maximal temperatur C Gjutjärn A GG Segjärn L GGG Standardfärg ventilhus: epoxy, tjocklek µm, RAL B. Spjällblad Material Benämning Rostfritt stål EN /AISI 304/ SS 2333 Alternativ: Rostfritt stål EN /AISI 316L/SS 2348 C. Tätningsprofil Material Förkortning Maximal temperatur C Nitril N 100 EPDM E 120 D. Boxpackning Material Förkortning ph Maximal temperatur C TwinPack TM TY Manöverdon Manuella Förkortning Automatiska Förkortning Handratt 1) HW Pneumatisk cylinder EC Kättingratt 2) CW Elektrisk motor EM Vinkelväxel 2) BG Hydraulisk cylinder 2) MH 1) För rekommenderad storlek, se kolumn E sida 5 2) För rekommenderad storlek, se enskilt datablad utgåva 9

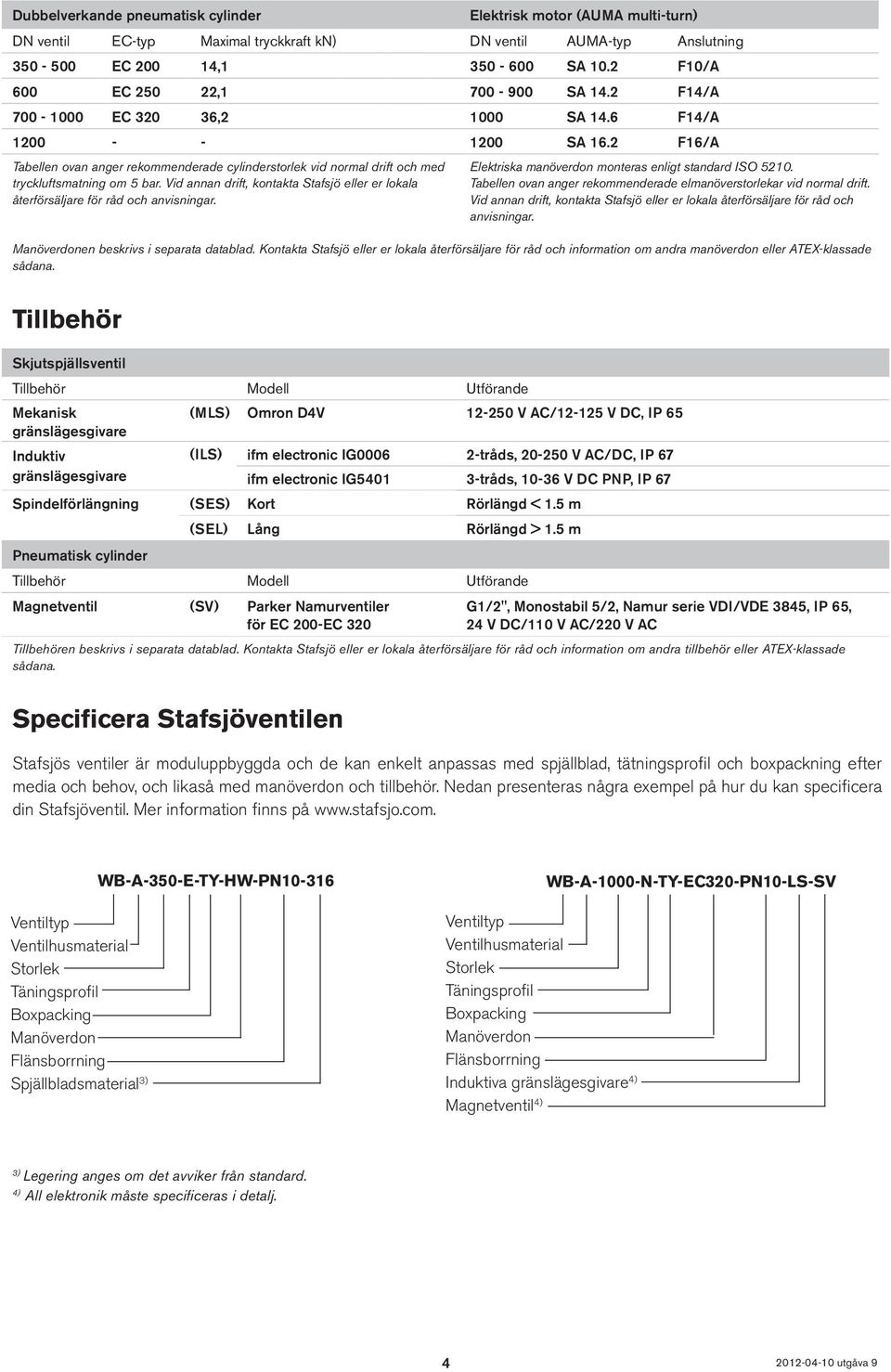

4 Dubbelverkande pneumatisk cylinder Elektrisk motor (AUMA multi-turn) DN ventil EC-typ Maximal tryckkraft kn) DN ventil AUMA-typ Anslutning EC , SA 10.2 F10/A 600 EC , SA 14.2 F14/A EC , SA 14.6 F14/A SA 16.2 F16/A Tabellen ovan anger rekommenderade cylinderstorlek vid normal drift och med tryckluftsmatning om 5 bar. Vid annan drift, kontakta Stafsjö eller er lokala återförsäljare för råd och anvisningar. Elektriska manöverdon monteras enligt standard ISO Tabellen ovan anger rekommenderade elmanöverstorlekar vid normal drift. Vid annan drift, kontakta Stafsjö eller er lokala återförsäljare för råd och anvisningar. Manöverdonen beskrivs i separata datablad. Kontakta Stafsjö eller er lokala återförsäljare för råd och information om andra manöverdon eller ATEX-klassade sådana. Tillbehör Skjutspjällsventil Tillbehör Modell Utförande Mekanisk gränslägesgivare Induktiv gränslägesgivare (MLS) Omron D4V V AC/ V DC, IP 65 (ILS) ifm electronic IG tråds, V AC/DC, IP 67 ifm electronic IG tråds, V DC PNP, IP 67 Spindelförlängning (SES) Kort Rörlängd < 1.5 m Pneumatisk cylinder (SEL) Lång Rörlängd > 1.5 m Tillbehör Modell Utförande Magnetventil (SV) Parker Namurventiler för EC 200-EC 320 G1/2", Monostabil 5/2, Namur serie VDI/VDE 3845, IP 65, 24 V DC/110 V AC/220 V AC Tillbehören beskrivs i separata datablad. Kontakta Stafsjö eller er lokala återförsäljare för råd och information om andra tillbehör eller ATEX-klassade sådana. Specificera Stafsjöventilen Stafsjös ventiler är moduluppbyggda och de kan enkelt anpassas med spjällblad, tätningsprofil och boxpackning efter media och behov, och likaså med manöverdon och tillbehör. Nedan presenteras några exempel på hur du kan specificera din Stafsjöventil. Mer information finns på Ventiltyp Ventilhusmaterial Storlek Täningsprofil Boxpacking Manöverdon Flänsborrning Spjällbladsmaterial 3) WB-A-350-E-TY-HW-PN Ventiltyp Ventilhusmaterial Storlek Täningsprofil Boxpacking Manöverdon Flänsborrning Induktiva gränslägesgivare 4) Magnetventil 4) WB-A-1000-N-TY-EC320-PN10-LS-SV 3) Legering anges om det avviker från standard. 4) All elektronik måste specificeras i detalj utgåva 9

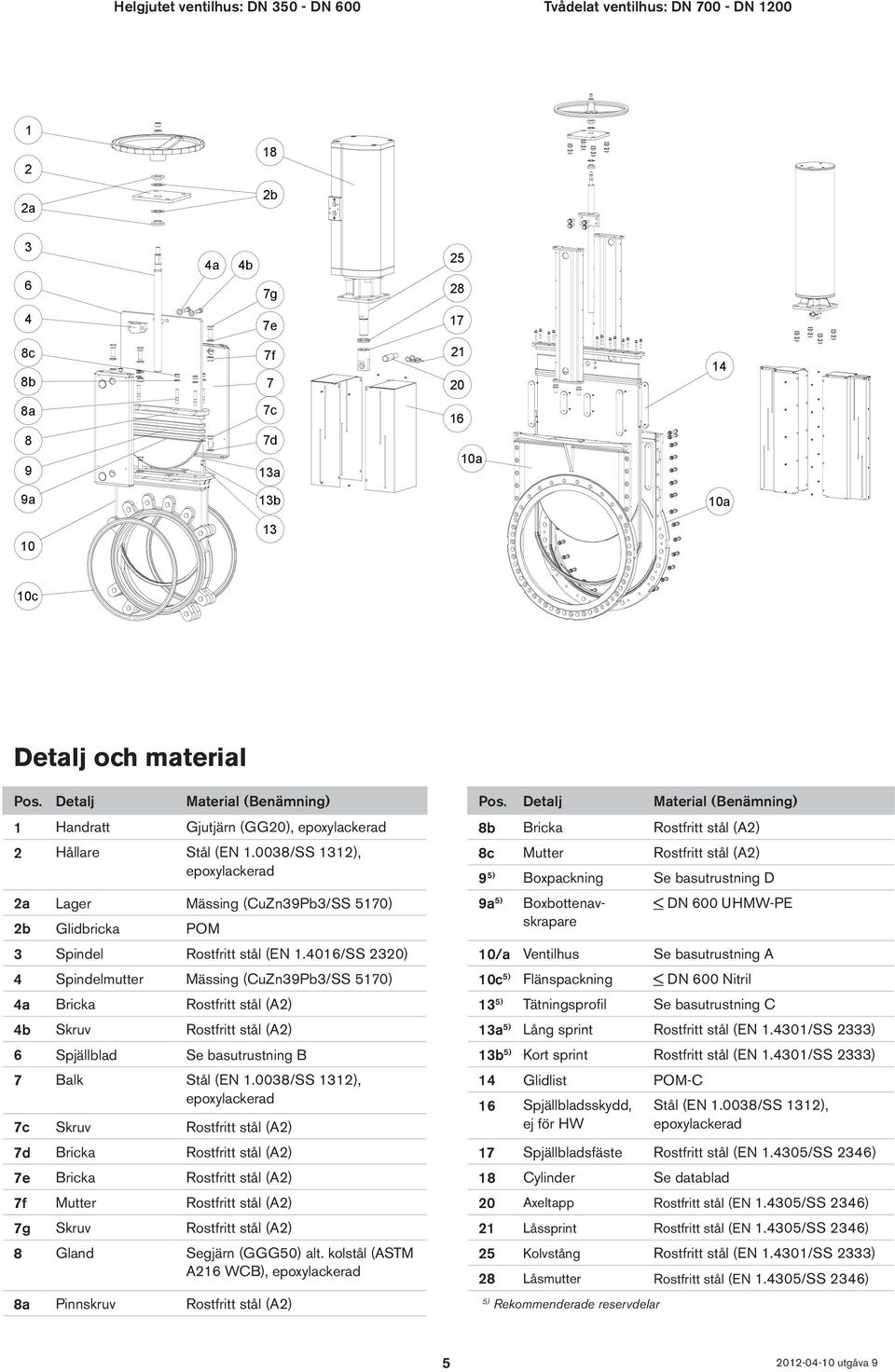

5 Helgjutet ventilhus: DN DN 600 Tvådelat ventilhus: DN DN a 2b 3 6 4a 4b 7g e 17 8c 8b 7f a 7c d 13a 10a 9a 13b 10a c Detalj och material Pos. Detalj Material (Benämning) Pos. Detalj Material (Benämning) 1 Handratt Gjutjärn (GG20), epoxylackerad 8b Bricka Rostfritt stål (A2) 2 Hållare Stål (EN /SS 1312), epoxylackerad 2a Lager Mässing (CuZn39Pb3/SS 5170) 9a 5) Boxbottenavskrapare 2b Glidbricka POM 8c Mutter Rostfritt stål (A2) 9 5) Boxpackning Se basutrustning D < DN 600 UHMW-PE 3 Spindel Rostfritt stål (EN /SS 2320) 10/a Ventilhus Se basutrustning A 4 Spindelmutter Mässing (CuZn39Pb3/SS 5170) 10c 5) Flänspackning < DN 600 Nitril 4a Bricka Rostfritt stål (A2) 13 5) Tätningsprofil Se basutrustning C 4b Skruv Rostfritt stål (A2) 13a 5) Lång sprint Rostfritt stål (EN /SS 2333) 6 Spjällblad Se basutrustning B 13b 5) Kort sprint Rostfritt stål (EN /SS 2333) 7 Balk Stål (EN /SS 1312), epoxylackerad 7c Skruv Rostfritt stål (A2) 14 Glidlist POM-C 16 Spjällbladsskydd, ej för HW Stål (EN /SS 1312), epoxylackerad 7d Bricka Rostfritt stål (A2) 17 Spjällbladsfäste Rostfritt stål (EN /SS 2346) 7e Bricka Rostfritt stål (A2) 18 Cylinder Se datablad 7f Mutter Rostfritt stål (A2) 20 Axeltapp Rostfritt stål (EN /SS 2346) 7g Skruv Rostfritt stål (A2) 21 Låssprint Rostfritt stål (EN /SS 2346) 8 Gland Segjärn (GGG50) alt. kolstål (ASTM A216 WCB), epoxylackerad 8a Pinnskruv Rostfritt stål (A2) 5) Rekommenderade reservdelar 25 Kolvstång Rostfritt stål (EN /SS 2333) 28 Låsmutter Rostfritt stål (EN /SS 2346) utgåva 9

6 Helgjutet ventilhus: DN DN 600 E F C A G K L H G D D F C A B J B Tvådelat ventilhus: DN DN 1200 E L G F H K D C L A B J Huvudmått Dimension (mm) DN A B C D E F G H J K L ) Vikt i kg för ventil med handratt Informationen är endast avsedd att användas i informationssyfte. Kontakta Stafsjö för godkända ritningar. Vikt 6) utgåva 9

7 ß 2ß ß 2ß ß 2ß ß 2ß ß 2ß DN DN 400 DN DN 600 DN DN 800 DN DN 1000 DN 1200 Flänsborrning enligt EN 1092 PN10 Flänsborrningsinformation (mm) DN Yttre flänsdiameter Hålcirkeldiameter Antal genomgående skruvar ( ) Antal gängade hål per sida ( ) Skruvdimension M20 M24 M24 M27 M27 M30 M30 M33 M36 Storlek på genomgående hål i fläns Ø22 Ø26 Ø26 Ø30 Ø30 Ø33 Ø33 Ø36 Ø39 β 11,25 11,25 9,00 9,00 7,5 7,50 6,43 6,43 5,63 Skruvlängd 7) ) Addera värdet med tjocklek på fläns, brickor och packning. Genomgående hål Gängade hål utgåva 9
