1 Skjutspjällsventil SLV Data är endast avsedd att användas i informationssyfte. Rätt till ändringar förbehålls utan föregående 1 meddelande.

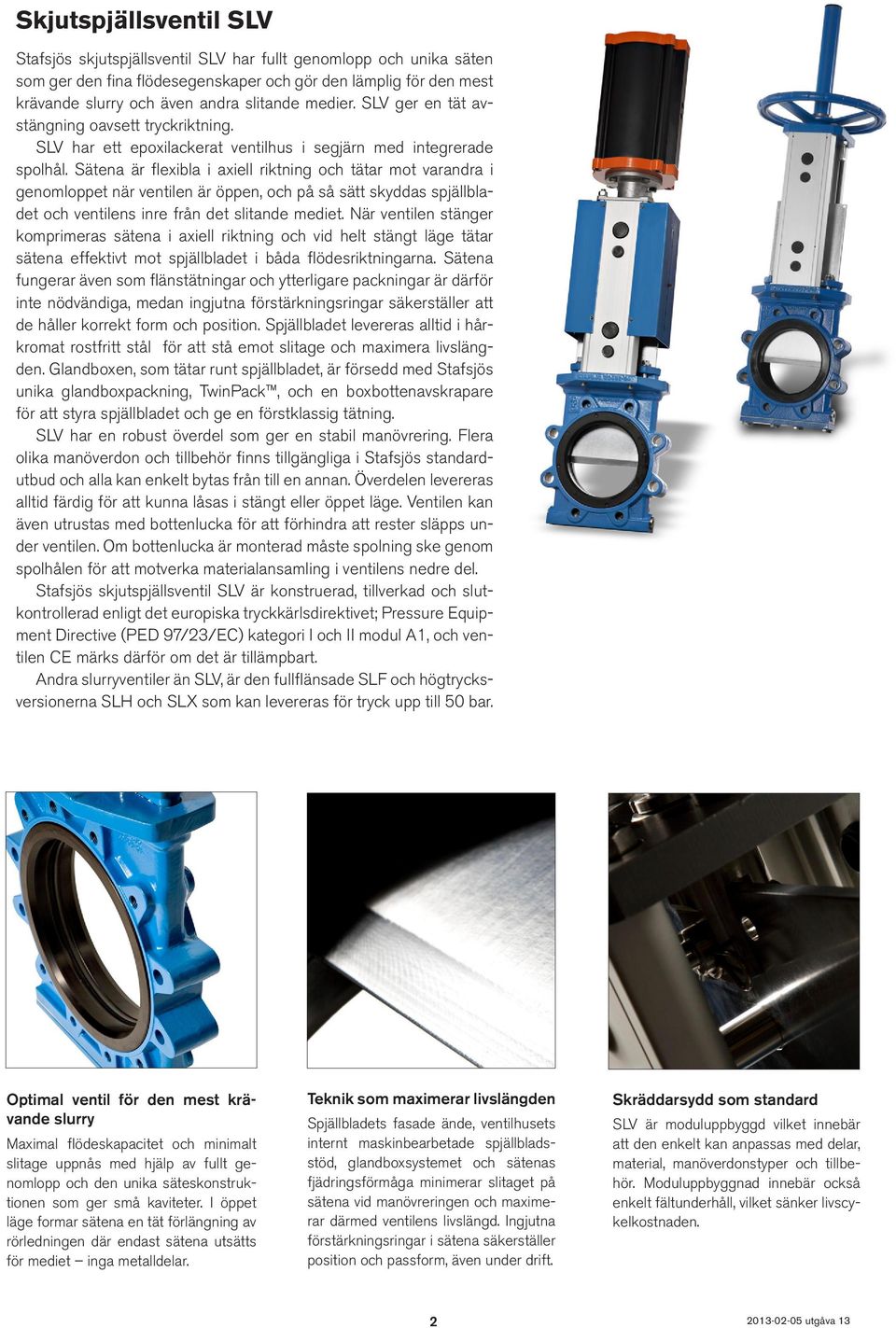

2 Skjutspjällsventil SLV Stafsjös skjutspjällsventil SLV har fullt genomlopp och unika säten som ger den fina flödesegenskaper och gör den lämplig för den mest krävande slurry och även andra slitande medier. SLV ger en tät avstängning oavsett tryckriktning. SLV har ett epoxilackerat ventilhus i segjärn med integrerade spolhål. Sätena är flexibla i axiell riktning och tätar mot varandra i genomloppet när ventilen är öppen, och på så sätt skyddas spjällbladet och ventilens inre från det slitande mediet. När ventilen stänger komprimeras sätena i axiell riktning och vid helt stängt läge tätar sätena effektivt mot spjällbladet i båda flödesriktningarna. Sätena fungerar även som flänstätningar och ytterligare packningar är därför inte nödvändiga, medan ingjutna förstärkningsringar säkerställer att de håller korrekt form och position. Spjällbladet levereras alltid i hårkromat rostfritt stål för att stå emot slitage och maximera livslängden. Glandboxen, som tätar runt spjällbladet, är försedd med Stafsjös unika glandboxpackning, TwinPack, och en boxbottenavskrapare för att styra spjällbladet och ge en förstklassig tätning. SLV har en robust överdel som ger en stabil manövrering. Flera olika manöverdon och tillbehör finns tillgängliga i Stafsjös standardutbud och alla kan enkelt bytas från till en annan. Överdelen levereras alltid färdig för att kunna låsas i stängt eller öppet läge. Ventilen kan även utrustas med bottenlucka för att förhindra att rester släpps under ventilen. Om bottenlucka är monterad måste spolning ske genom spolhålen för att motverka materialansamling i ventilens nedre del. Stafsjös skjutspjällsventil SLV är konstruerad, tillverkad och slutkontrollerad enligt det europiska tryckkärlsdirektivet; Pressure Equipment Directive (PED 97/23/EC) kategori I och II modul A1, och ventilen CE märks därför om det är tillämpbart. Andra slurryventiler än SLV, är den fullflänsade SLF och högtrycksversionerna SLH och SLX som kan levereras för tryck upp till 50 bar. Optimal ventil för den mest krävande slurry Maximal flödeskapacitet och minimalt slitage uppnås med hjälp av fullt genomlopp och den unika säteskonstruktionen som ger små kaviteter. I öppet läge formar sätena en tät förlängning av rörledningen där endast sätena utsätts för mediet inga metalldelar. Teknik som maximerar livslängden Spjällbladets fasade ände, ventilhusets internt maskinbearbetade spjällbladsstöd, glandboxsystemet och sätenas fjädringsförmåga minimerar slitaget på sätena vid manövreringen och maximerar därmed ventilens livslängd. Ingjutna förstärkningsringar i sätena säkerställer position och passform, även under drift. Skräddarsydd som standard SLV är moduluppbyggd vilket innebär att den enkelt kan anpassas med delar, material, manöverdonstyper och tillbehör. Moduluppbyggnad innebär också enkelt fältunderhåll, vilket sänker livscykelkostnaden. 2

3 Designdata Storlekar Flänsborrning Bygglängd ATEX klassning DN 50 - DN 800 Andra storlekar på begäran Tätningsklass ASME/ANSI B16.5 Class 150, ASME/ANSI B16.47 Class 150 series A EN 1092 PN 10 AS 2129 Table D AS 2129 Table E EN :2003 Klass A: inget synligt läckage är tillåtetunder provtryckning. Stafsjö tillverkningsstandard Provtryckning ATEX 94/9/EC II cat 3 G/D för zon 2 och 22 på begäran Vätskeprovtryckning utförs vid 20ºC enligt EN :2003. Tryck vid kontroll av hus: 1,5 gånger maximalt tillåtet arbetstryck för öppen ventil. Tryck vid kontroll av täthet över säte: 1,1 gånger maximalt tillåtet differenstryck för stängd ventil. Maximalt arbetstryck ventilhus vid 20 C Maximalt differenstryck i tryckriktning vid 20 C DN bar DN bar (10 bar på begäran) Basutrustning A. Hus Material Kod Benämning Maximal temperatur C Segjärn (L) EN-JS1050/GGG Standardfärg ventilhus: epoxi, RAL 5015, tjocklek µm B. Spjällblad Material standard Benämning Ytbehandling Rostfritt stål EN /AISI 304/SS 2333 Hårdkromning Andra alternativ: Duplex rostfritt stål EN /S32101/LDX 2101 Hårdkromning Rostfritt stål EN /AISI 316L/SS 2348 Hårdkromning Duplex rostfritt stål EN /AISI 2205/SS 2377 Hårdkromning C. Säte Material Kod Maximal temperatur C EPDM (E) 120 Naturgummi (NR) 80 Viton (V) 180 D. Boxpackning Material Kod Maximal temperatur C TwinPack TM (TY) 260 Manöverdon Manual Kod Automatiska Kod Handratt 1) (HWr) Pneumatisk cylinder (EC) Vinkelväxel 2) (BG) Elektrisk motor 2) (EM) 1) För rekommenderad storlek, se kolumn E sida 5 2) För rekommenderad storlek, se enskilt datablad Hydraulisk cylinder 2) (MH) 3

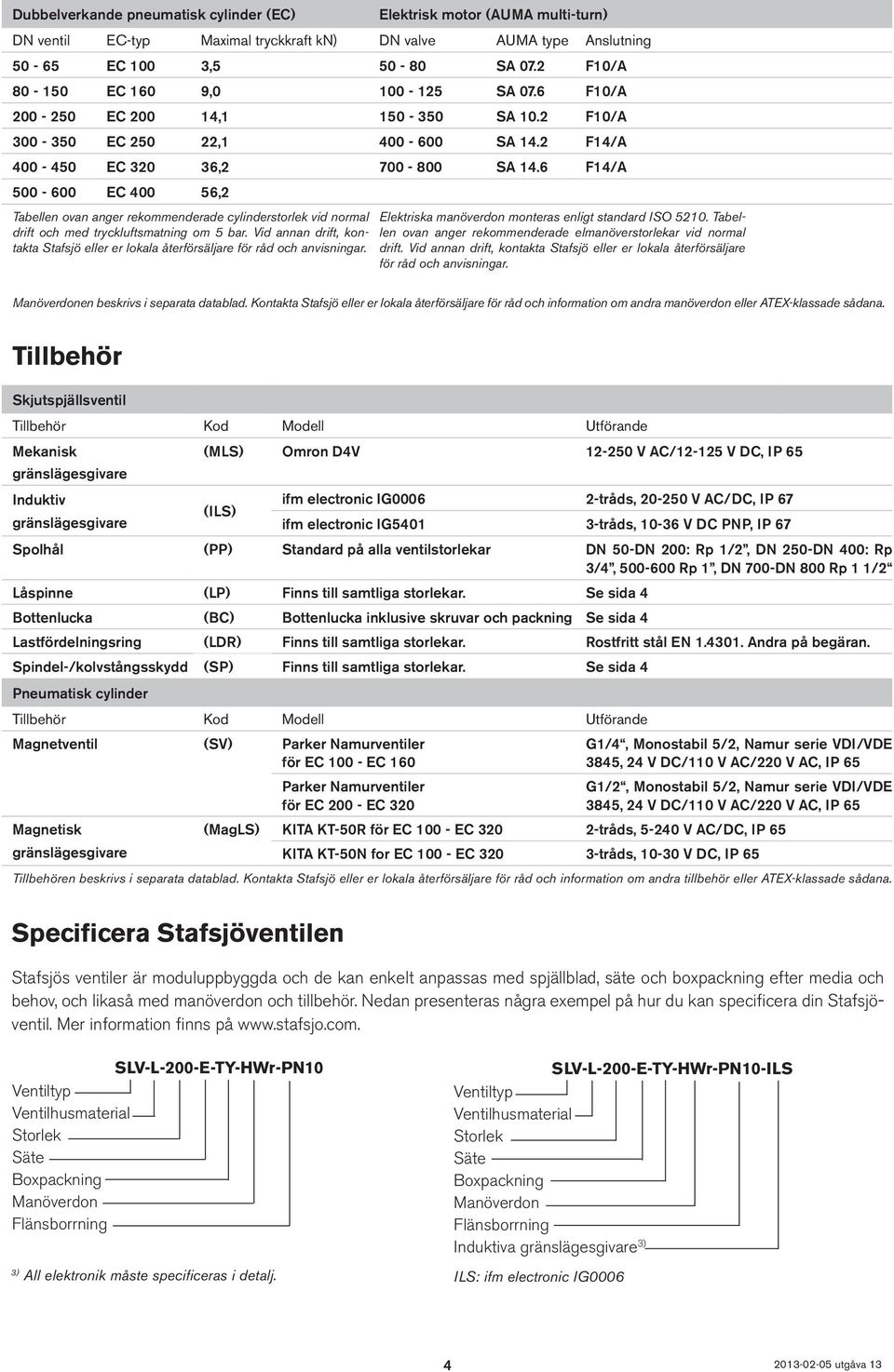

4 Dubbelverkande pneumatisk cylinder (EC) Elektrisk motor (AUMA multi-turn) DN ventil EC-typ Maximal tryckkraft kn) DN valve AUMA type Anslutning EC 100 3, SA 07.2 F10/A EC 160 9, SA 07.6 F10/A EC , SA 10.2 F10/A EC , SA 14.2 F14/A EC , SA 14.6 F14/A EC ,2 Tabellen ovan anger rekommenderade cylinderstorlek vid normal drift och med tryckluftsmatning om 5 bar. Vid annan drift, kontakta Stafsjö eller er lokala återförsäljare för råd och anvisningar. Elektriska manöverdon monteras enligt standard ISO Tabellen ovan anger rekommenderade elmanöverstorlekar vid normal drift. Vid annan drift, kontakta Stafsjö eller er lokala återförsäljare för råd och anvisningar. Manöverdonen beskrivs i separata datablad. Kontakta Stafsjö eller er lokala återförsäljare för råd och information om andra manöverdon eller ATEX-klassade sådana. Tillbehör Skjutspjällsventil Tillbehör Kod Modell Utförande Mekanisk gränslägesgivare Induktiv gränslägesgivare (MLS) Omron D4V V AC/ V DC, IP 65 (ILS) ifm electronic IG tråds, V AC/DC, IP 67 ifm electronic IG tråds, V DC PNP, IP 67 Spolhål (PP) Standard på alla ventilstorlekar DN 50-DN 200: Rp 1/2, DN 250-DN 400: Rp 3/4, Rp 1, DN 700-DN 800 Rp 1 1/2 Låspinne (LP) Finns till samtliga storlekar. Se sida 4 Bottenlucka (BC) Bottenlucka inklusive skruvar och packning Se sida 4 Lastfördelningsring (LDR) Finns till samtliga storlekar. Rostfritt stål EN Andra på begäran. Spindel-/kolvstångsskydd (SP) Finns till samtliga storlekar. Se sida 4 Pneumatisk cylinder Tillbehör Kod Modell Utförande Magnetventil (SV) Parker Namurventiler för EC EC 160 Magnetisk gränslägesgivare Parker Namurventiler för EC EC 320 G1/4, Monostabil 5/2, Namur serie VDI/VDE 3845, 24 V DC/110 V AC/220 V AC, IP 65 G1/2, Monostabil 5/2, Namur serie VDI/VDE 3845, 24 V DC/110 V AC/220 V AC, IP 65 (MagLS) KITA KT-50R för EC EC tråds, V AC/DC, IP 65 KITA KT-50N for EC EC tråds, V DC, IP 65 Tillbehören beskrivs i separata datablad. Kontakta Stafsjö eller er lokala återförsäljare för råd och information om andra tillbehör eller ATEX-klassade sådana. Specificera Stafsjöventilen Stafsjös ventiler är moduluppbyggda och de kan enkelt anpassas med spjällblad, säte och boxpackning efter media och behov, och likaså med manöverdon och tillbehör. Nedan presenteras några exempel på hur du kan specificera din Stafsjöventil. Mer information finns på SLV-L-200-E-TY-HWr-PN10 Ventiltyp Ventilhusmaterial Storlek Säte Boxpackning Manöverdon Flänsborrning 3) All elektronik måste specificeras i detalj. SLV-L-200-E-TY-HWr-PN10-ILS Ventiltyp Ventilhusmaterial Storlek Säte Boxpackning Manöverdon Flänsborrning Induktiva gränslägesgivare 3) ILS: ifm electronic IG0006 4

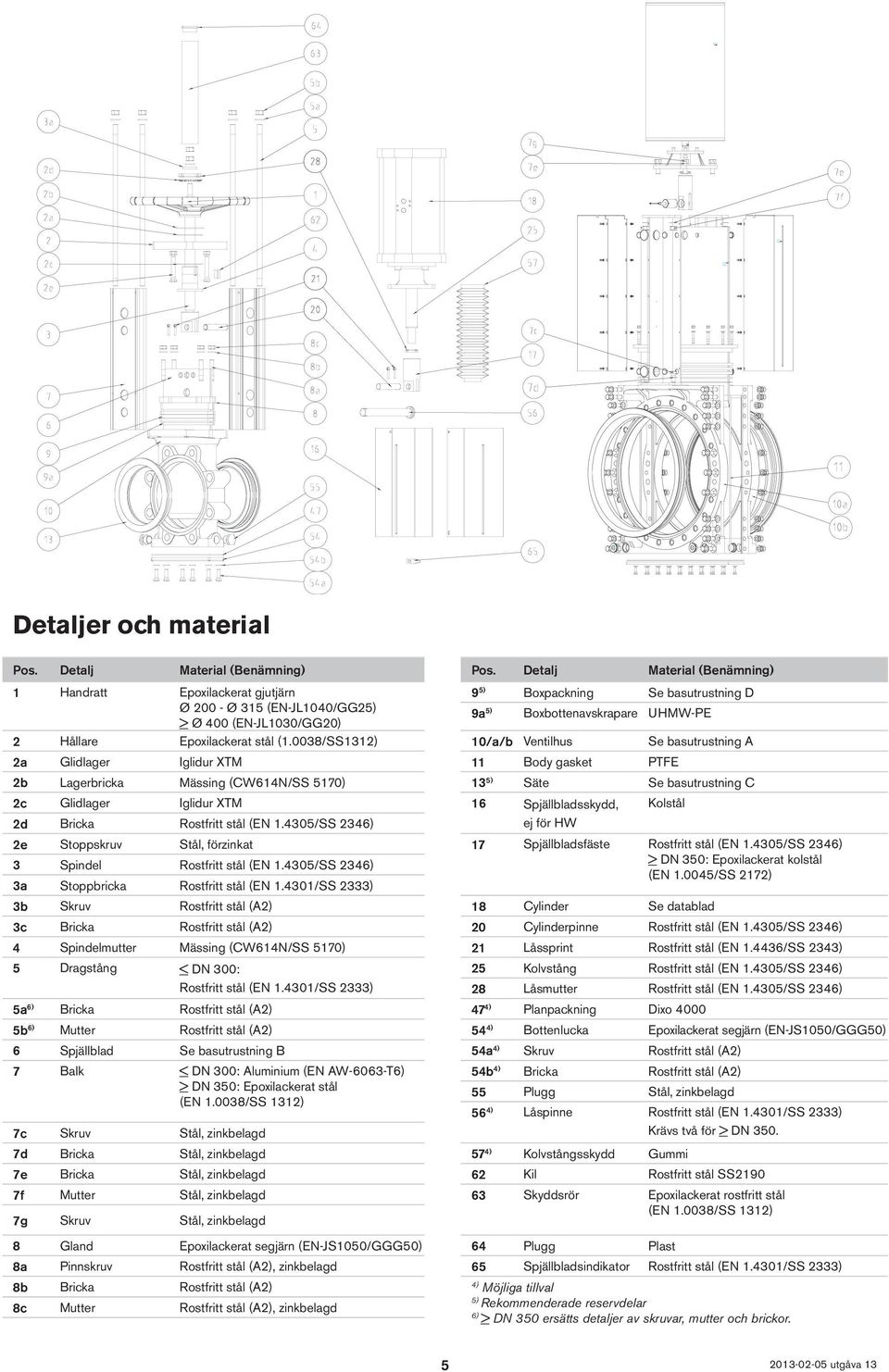

5 Detaljer och material Pos. Detalj Material (Benämning) Pos. Detalj Material (Benämning) 1 Handratt Epoxilackerat gjutjärn 9 5) Boxpackning Se basutrustning D Ø Ø 315 (EN-JL1040/GG25) > Ø 400 (EN-JL1030/GG20) 9a 5) Boxbottenavskrapare UHMW-PE 2 Hållare Epoxilackerat stål (1.0038/SS1312) 10/a/b Ventilhus Se basutrustning A 2a Glidlager Iglidur XTM 11 Body gasket PTFE 2b Lagerbricka Mässing (CW614N/SS 5170) 13 5) Säte Se basutrustning C 2c Glidlager Iglidur XTM 16 Spjällbladsskydd, 2d Bricka Rostfritt stål (EN /SS 2346) ej för HW 2e Stoppskruv Stål, förzinkat 17 Spjällbladsfäste Rostfritt stål (EN /SS 2346) 3 Spindel Rostfritt stål (EN /SS 2346) > DN 350: Epoxilackerat kolstål (EN /SS 2172) 3a Stoppbricka Rostfritt stål (EN /SS 2333) Kolstål 3b Skruv Rostfritt stål (A2) 18 Cylinder Se datablad 3c Bricka Rostfritt stål (A2) 20 Cylinderpinne Rostfritt stål (EN /SS 2346) 4 Spindelmutter Mässing (CW614N/SS 5170) 21 Låssprint Rostfritt stål (EN /SS 2343) 5 Dragstång < DN 300: Rostfritt stål (EN /SS 2333) 25 Kolvstång Rostfritt stål (EN /SS 2346) 28 Låsmutter Rostfritt stål (EN /SS 2346) 5a 6) Bricka Rostfritt stål (A2) 47 4) Planpackning Dixo b 6) Mutter Rostfritt stål (A2) 54 4) Bottenlucka Epoxilackerat segjärn (EN-JS1050/GGG50) 6 Spjällblad Se basutrustning B 54a 4) Skruv Rostfritt stål (A2) 7 Balk < DN 300: Aluminium (EN AW-6063-T6) > DN 350: Epoxilackerat stål (EN /SS 1312) 7c Skruv Stål, zinkbelagd 54b 4) Bricka Rostfritt stål (A2) 55 Plugg Stål, zinkbelagd 56 4) Låspinne Rostfritt stål (EN /SS 2333) Krävs två för > DN d Bricka Stål, zinkbelagd 57 4) Kolvstångsskydd Gummi 7e Bricka Stål, zinkbelagd 62 Kil Rostfritt stål SS2190 7f Mutter Stål, zinkbelagd 63 Skyddsrör Epoxilackerat rostfritt stål 7g Skruv Stål, zinkbelagd (EN /SS 1312) 8 Gland Epoxilackerat segjärn (EN-JS1050/GGG50) 64 Plugg Plast 8a Pinnskruv Rostfritt stål (A2), zinkbelagd 65 Spjällbladsindikator Rostfritt stål (EN /SS 2333) 4) 8b Bricka Rostfritt stål (A2) Möjliga tillval 5) 8c Mutter Rostfritt stål (A2), zinkbelagd Rekommenderade reservdelar 6) > DN 350 ersätts detaljer av skruvar, mutter och brickor. 5

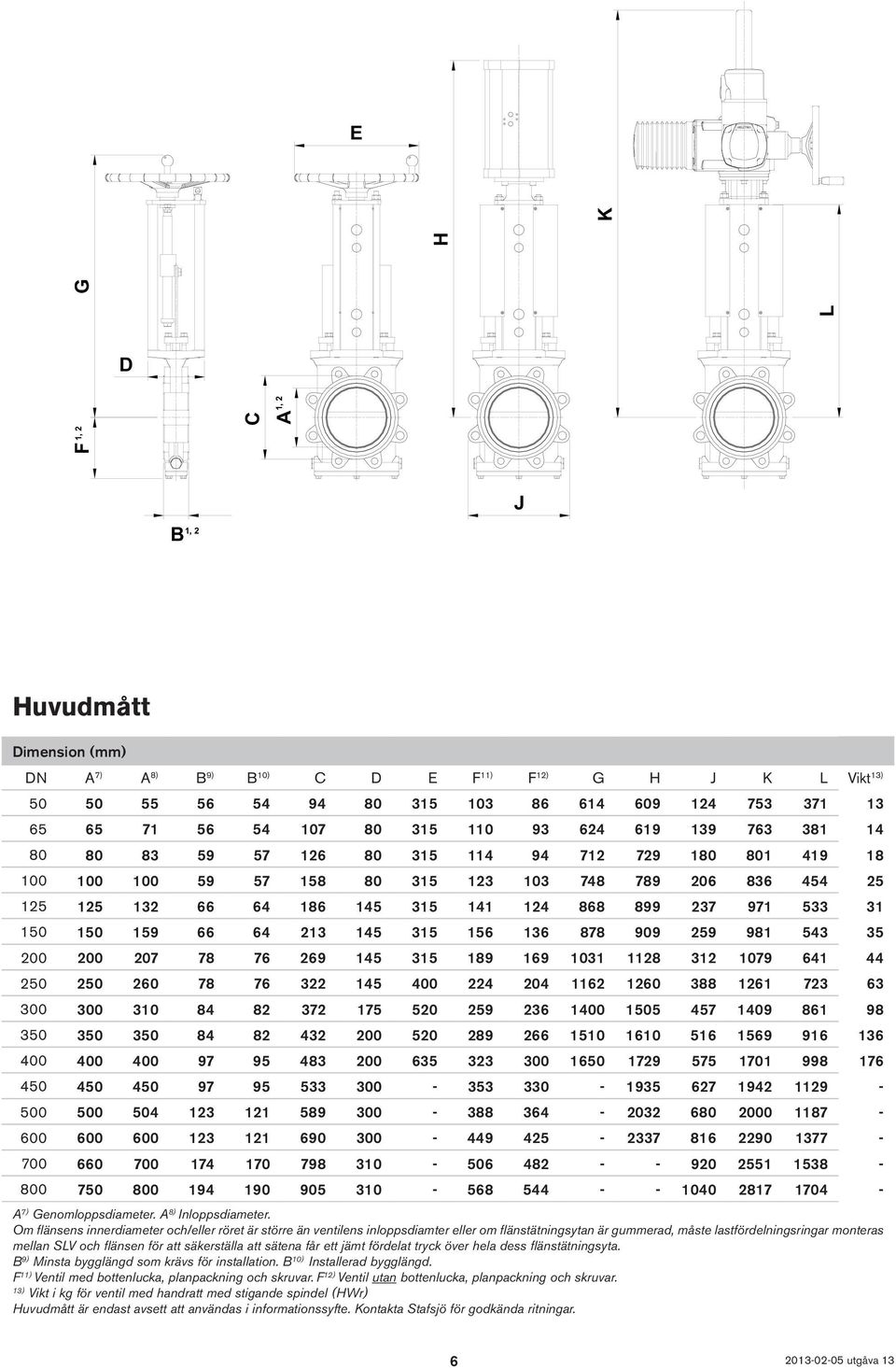

6 E C A H L K 1, 2 F G D 1, 2 J B 1, 2 Huvudmått Dimension (mm) DN A 7) A 8) B 9) B 10) C D E F 11) F 12) G H J K L Vikt 13) A 7) Genomloppsdiameter. A 8) Inloppsdiameter. Om flänsens innerdiameter och/eller röret är större än ventilens inloppsdiamter eller om flänstätningsytan är gummerad, måste lastfördelningsringar monteras mellan SLV och flänsen för att säkerställa att sätena får ett jämt fördelat tryck över hela dess flänstätningsyta. B 9) Minsta bygglängd som krävs för installation. B 10) Installerad bygglängd. F 11) Ventil med bottenlucka, planpackning och skruvar. F 12) Ventil utan bottenlucka, planpackning och skruvar. 13) Vikt i kg för ventil med handratt med stigande spindel (HWr) Huvudmått är endast avsett att användas i informationssyfte. Kontakta Stafsjö för godkända ritningar. 6

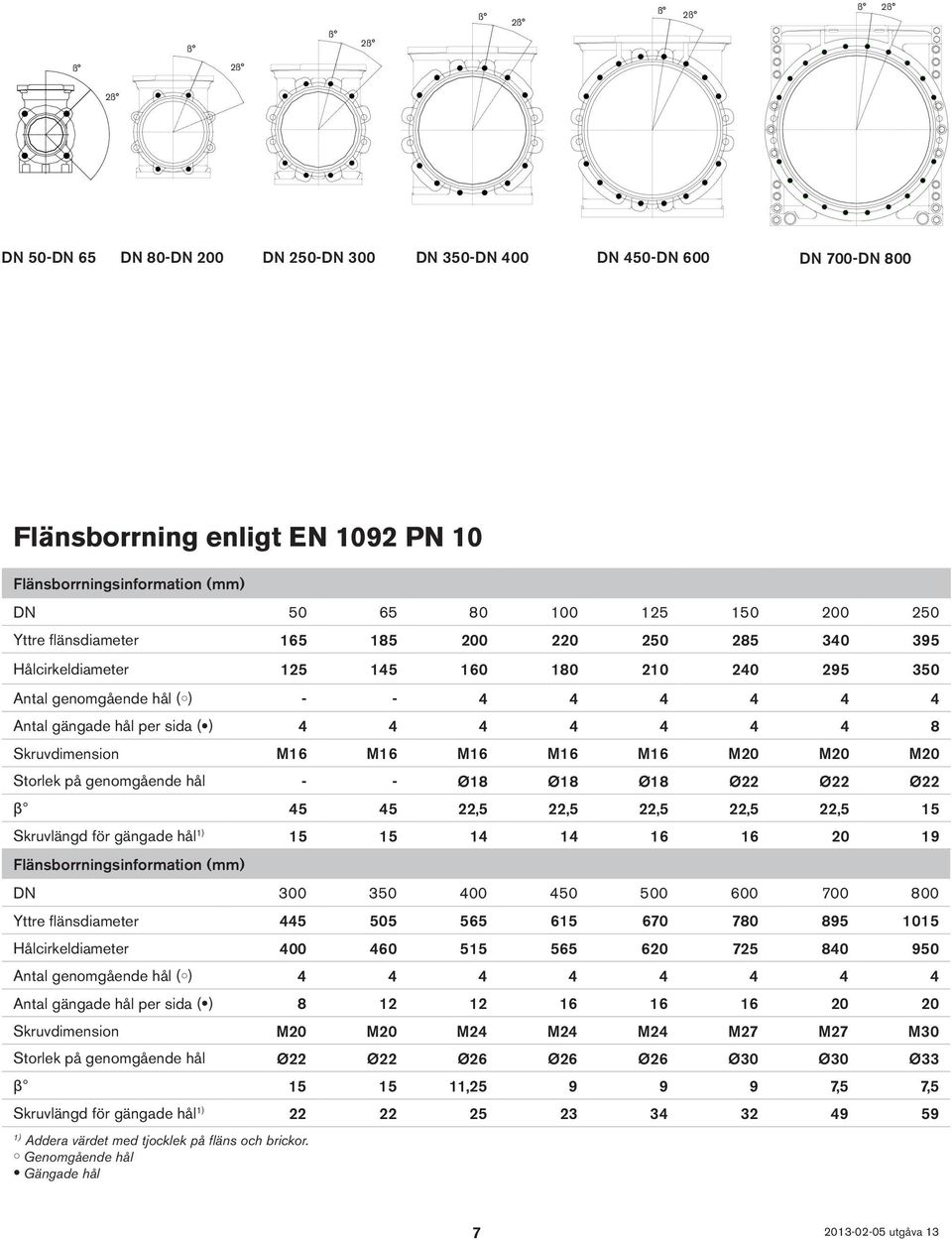

7 DN 50-DN 65 DN 80-DN 200 DN 250-DN 300 DN 350-DN 400 DN 450-DN 600 DN 700-DN 800 Flänsborrning enligt EN 1092 PN 10 DN Yttre flänsdiameter Hålcirkeldiameter Antal genomgående hål ( ) Antal gängade hål per sida ( ) Skruvdimension M16 M16 M16 M16 M16 M20 M20 M20 Storlek på genomgående hål - - Ø18 Ø18 Ø18 Ø22 Ø22 Ø22 β ,5 22,5 22,5 22,5 22,5 15 Skruvlängd för gängade hål 1) DN Yttre flänsdiameter Hålcirkeldiameter Antal genomgående hål ( ) Antal gängade hål per sida ( ) Skruvdimension M20 M20 M24 M24 M24 M27 M27 M30 Storlek på genomgående hål Ø22 Ø22 Ø26 Ø26 Ø26 Ø30 Ø30 Ø33 β , ,5 7,5 Skruvlängd för gängade hål 1) ) Addera värdet med tjocklek på fläns och brickor. Genomgående hål Gängade hål 7

8 DN 50-DN 80 DN 100-DN 200 DN 250-DN 350 DN 400-DN 450 DN 500-DN 600 DN 700-DN 800 Flänsborrning enligt ANSI B16.5 Class 150 DN Yttre flänsdiameter 152,4 177,8 190,5 228, ,4 342,9 406,4 Hålcirkeldiameter 120,7 139,7 152,4 190,5 215,9 241,3 298,5 362 Antal genomgående hål ( ) Antal gängade hål per sida ( ) Skruvdimension 5/8-11 5/8-11 5/8-11 5/8-11 3/4-10 3/4-10 3/4-10 7/8-9 Storlek på genomgående hål Ø18 Ø22 Ø22 Ø22 Ø26 β ,5 22,5 22,5 22,5 15 Skruvlängd för gängade hål 1) Flänsborrningsinformation (> DN 700: ASME/ANSI B16.47 Class 150 series A) (mm) DN Yttre flänsdiameter 482,6 533,4 596, ,5 812,8 927,1 1060,5 Hålcirkeldiameter 431,8 476,3 539,8 577, ,3 863,6 977,9 Antal genomgående hål ( ) Antal gängade hål per sida ( ) Skruvdimension 7/ /8-7 11/8-7 11/4-7 11/4-7 11/4-6 Storlek på genomgående hål Ø26 Ø30 Ø30 Ø33 Ø33 Ø36 Ø36 Ø42 β ,25 11, ,43 6,43 Skruvlängd för gängade hål 1) ) Addera värdet med tjocklek på fläns och brickor. Genomgående hål Gängade hål 8

9 DN 50-DN 100 DN 125-DN 250 DN 300-DN 450 DN 500-DN 600 DN 700-DN 800 Flänsborrning enligt AS 2129 Table D DN Yttre flänsdiameter Hålcirkeldiameter Antal genomgående hål ( ) Antal gängade hål per sida ( ) Skruvdimension M16 M16 M16 M16 M16 M16 M16 M20 Storlek på genomgående hål Ø18 Ø18 Ø18 Ø18 Ø22 β , Skruvlängd för gängade hål 1) DN Yttre flänsdiameter Hålcirkeldiameter Antal genomgående hål ( ) Antal gängade hål per sida ( ) Skruvdimension M20 M24 M24 M24 M24 M27 M27 M33 Storlek på genomgående hål Ø22 Ø26 Ø26 Ø26 Ø26 Ø30 Ø30 Ø36 β ,25 11, Skruvlängd för gängade hål 1) ) Addera värdet med tjocklek på fläns och brickor. Genomgående hål Gängade hål 9

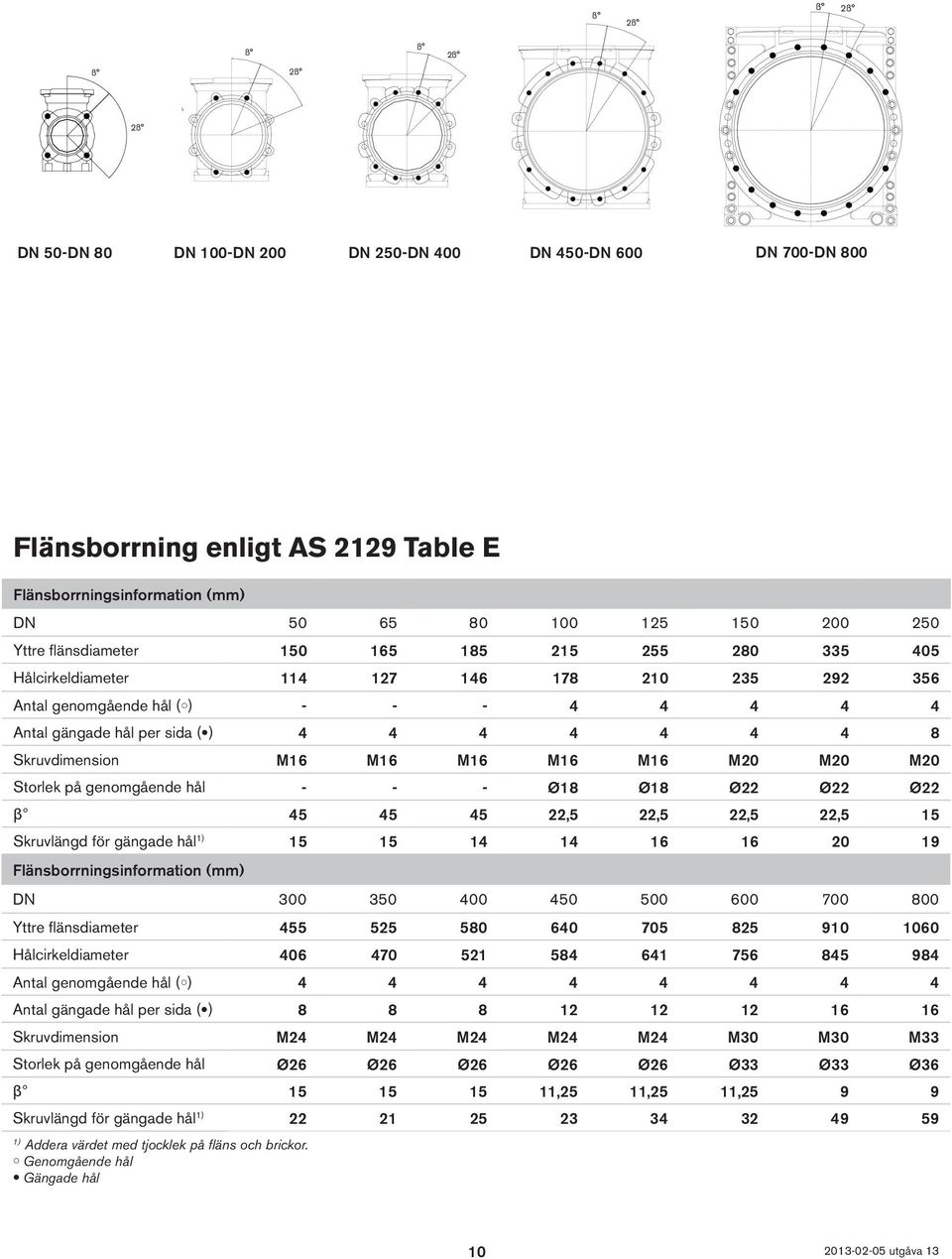

10 DN 50-DN 80 DN 100-DN 200 DN 250-DN 400 DN 450-DN 600 DN 700-DN 800 Flänsborrning enligt AS 2129 Table E DN Yttre flänsdiameter Hålcirkeldiameter Antal genomgående hål ( ) Antal gängade hål per sida ( ) Skruvdimension M16 M16 M16 M16 M16 M20 M20 M20 Storlek på genomgående hål Ø18 Ø18 Ø22 Ø22 Ø22 β ,5 22,5 22,5 22,5 15 Skruvlängd för gängade hål 1) DN Yttre flänsdiameter Hålcirkeldiameter Antal genomgående hål ( ) Antal gängade hål per sida ( ) Skruvdimension M24 M24 M24 M24 M24 M30 M30 M33 Storlek på genomgående hål Ø26 Ø26 Ø26 Ø26 Ø26 Ø33 Ø33 Ø36 β ,25 11,25 11, Skruvlängd för gängade hål 1) ) Addera värdet med tjocklek på fläns och brickor. Genomgående hål Gängade hål 10
