500 hk för dagliga stordåd. Fendt 1000 Vario.

Transkript

1 Fendt 1000 Vario

2 500 hk för dagliga stordåd. Fendt 1000 Vario. Stor. Stark. Unik. Ett mästerverk med ledande Fendt-teknik inkopplad. Upplev verklig styrka, full dragkraft, expertstyrning och intelligenta nätverk med den nya Fendt 1000 Vario. 2 3

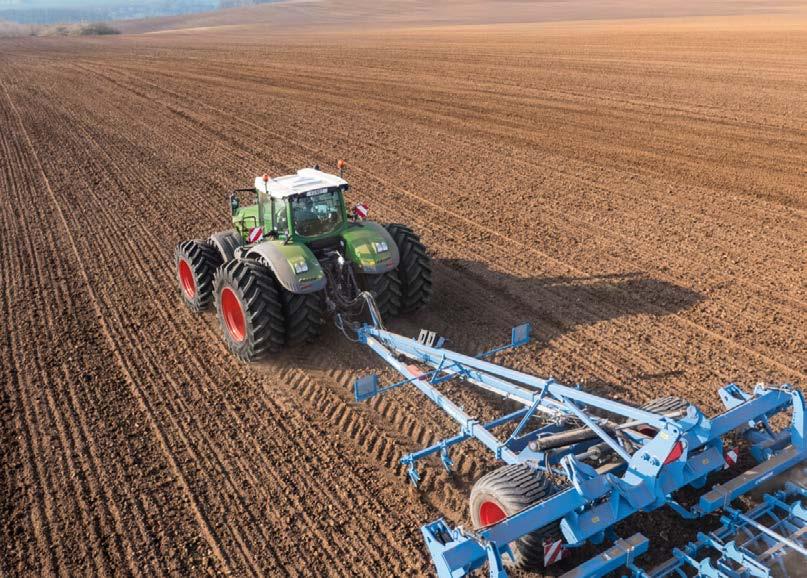

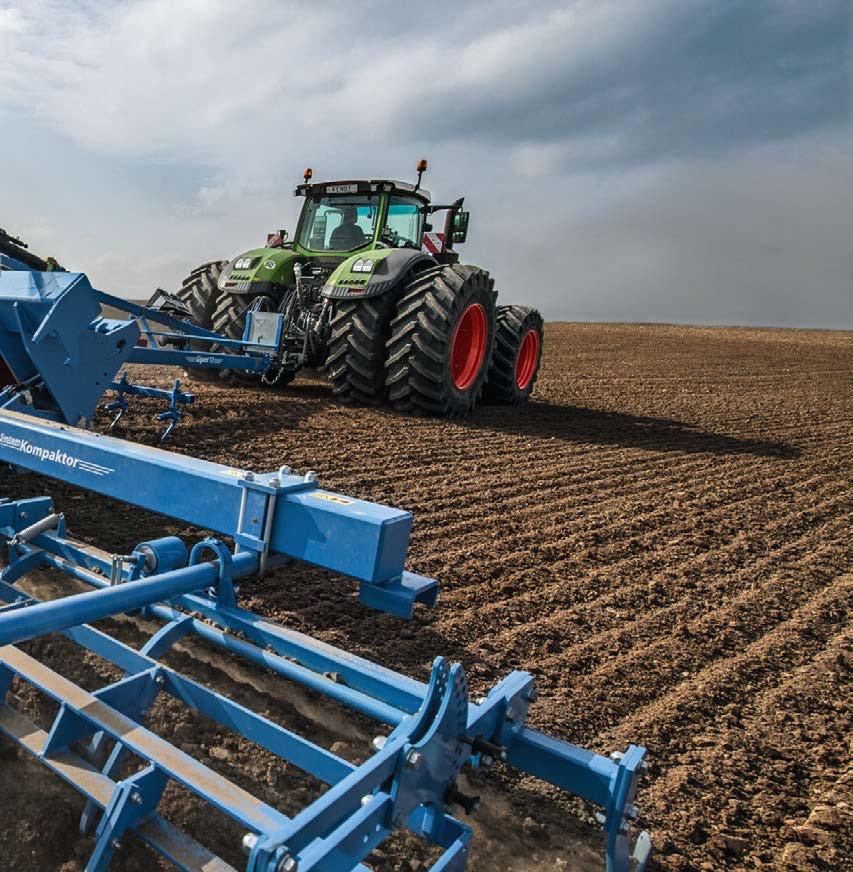

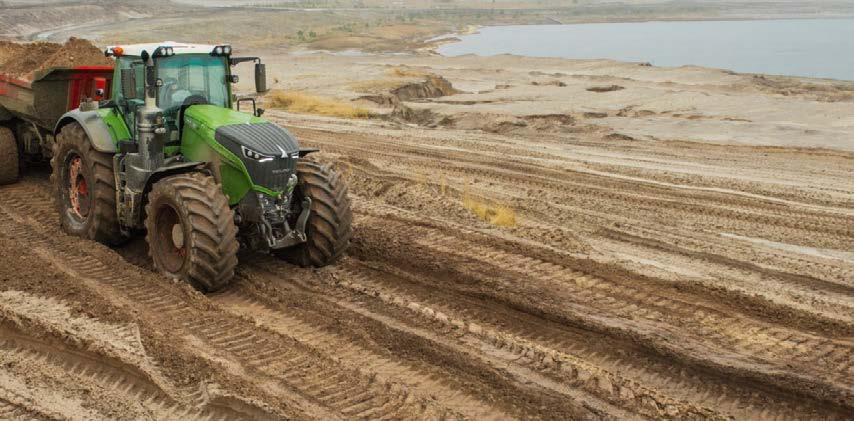

3 1038 Vario 1042 Vario 1046 Vario 1050 Vario Motor Nominell effekt ECE R 120 kw/hk 291/ / / /517 Nummer Ett för tunga dragarbeten. Fendt 1000 Vario sätter sin kraft i arbete. Dess stora däck, intelligenta viktbelastning och däcktrycksassistans samt unika, variabla fyrhjulsdrift ger rätt grepp i alla situationer och samtidigt enastående manövrerbarhet. Och den har kraft för mer än dragarbete. 4 5

4 Den kraftfullaste standardtraktorn med maximal flexibilitet Fendt 1000 Vario ingår i ett nytt segment tack vare kombinationen av traditionell design och hög effekt. Dess konstruktion som en högpresterande standardtraktor kombinerar alla fördelar för drift på fältet och vägen. - Nytt effektsegment hk - 14 tons tomvikt med tillåten totalvikt på 23 t - 60" (1,5 m) spårbredd** - Godkänd på väg vid 60 km/h - Bakre kraftuttag med 1000, 1000E och Bakre trepunktslyft som tillval - All manövrering i höger armstöd - Vändbar förarplats som tillval - Ny generation LED-arbetslampor * Siffran beror på landsspecifika lagar. ** Beror på aktuell landsvariant. Maximal prestanda 365 dagar om året Alla komponenter från motor till växellåda, kylare och hydraulik har konstruerats specifikt för permanent effekt i krävande tillämpningar, och har skräddarsytts för hög effektöverföring med mycket låg bränsleförbrukning. Med alla sina styrkor övertygar Fendt 1000 Vario också med enkel manövrering, låg fordonsvikt och hög lastkapacitet. De nyaste programlösningarna och de många gränssnitten banar vägen för anslutna tjänster, vilka ökar effektiviteten genom snabba dataanalyser och underhållsalternativ samtidigt som traktorn fortfarande får jobbet gjort på åkern. Så att det dagliga arbetet blir ett mästerverk. 6 7

5 FENDT ID-KONCEPT FÖR LÅGT MOTORVARVTAL Fendt id: Hög prestanda låg bränsleförbrukning. Konceptet Fendt id för lågt motorvarvtal Fendt 1000 Vario körs alltid inom området med maximalt vridmoment för den lägsta specifika bränsleförbrukningen vilket innebär att hög effekt levereras redan vid låga motorvarvtal. Hög prestanda, lågt varvtal" är strategin vi använder när vi skräddarsyr alla fordonskomponeter som motor, växellåda, fläkt, hydraulik och tillvalsenheter utifrån ett optimalt varvtal. Högt vridmoment låg bränsleförbrukning Fendt id-konceptet för lågt motorvarvtal resulterar i permanent låg bränsleförbrukning och utökad livslängd. Varvtalsområdet för Fendt 1000 Vario varierar från 650 rpm till rpm. I det huvudsakliga arbetsområdet varierar varvtalet från till rpm, vilket är skonsamt för komponenterna och sänker bränsleförbrukningen. Motorn i Fendt 1050 Vario levererar redan ett imponerande vridmoment på 2400 Nm vid rpm. Så här fungerar Fendt id Hela drivtekniken bakom Fendt 1000 Vario är utomordentligt effektiv. Högkapacitetsmotorerna med VTG-turboladdare utvecklar effektivt sin enorma potentiella effekt vid låga motorvarvtal. Transmissionen och den variabla fyrhjulsdriften garanterar en idealisk effektfördelning inom det optimala förbrukningsområdet. Kylningskonceptet CAS (Concentric Air System) med högpresterande fläkt kyler alla värmeväxlare efter behov vilket ytterligare ökar av systemets totala effektivitet. Alla förbrukande komponenter, såsom luftkonditionering, luftkompressor eller generator samordnas för lågt slitage genom låga motorvarval. 8 9

6 MOTORN I FENDT 1000 VARIO En mästare på tunga dragarbeten. Tack vare de minskade fläktvarvtalen och den exakta tillverkningen med små toleranser uppnår CAS en hög kylkapacitet tillsammans med en särskilt låg ljudnivå. Kylvattennivån och graden av förorening i luftfiltret visas i Vario-terminalen. 380 till 500 hk 1000-serien drivs av den högeffektiva sexcylindriga MAN-motorn. Med 12,4 liters slagvolym har den redan ett högt vridmoment i det låga motorvarvtalsområdet: på Fendt 1050 Vario är det maximala vridmomentet på Nm tillgängligt redan vid rpm perfekt för tunga dragarbeten. Denna snabba högeffektstraktor når sin topphastighet på 60 km/h vid endast rpm, 40 km/h vid bränslesnåla 950 rpm. Ekonomisk med låga utsläpp, miljövänlig SCR-tekniken reducerar kväveoxider mycket effektivt i kombination med den externa, kylda EGRexåtercirkulationen av avgaser. Fendt 1000 Vario uppfyller kraven i EU:s senaste utsläppsstandard Stage 4/Tier 4 Final med SCR-avgasteknik utan dieseloxideringskatalysator (DOC) eller dieselpartikelfilter (DPF). Fendt 1000 Vario är särskilt ekonomisk tack vara sin effektiva användning av bränsle och den kravbaserade AdBlue-insprutningen. Turboeffekt Motorn är beprövad och testad många gånger i lastbilssegmentet och har skräddarsytts för tung last utifrån belastningsspektrat i det tunga fältarbetet. VTG turboladdaren ger högt vridmoment redan vid låga motorvarvtal. Den låga motorljudnivån och avgasbromsen genom VTG är skonsam på bromsarna och minimerar slitage. Unikt kylsystem Effektiv kylning när det är varmt tillhandahålls av den särskilt utvecklade fläkten och CAS-kylkonceptet (koncentriskt luftsystem). Här finns en ny högpresterande fläkt positionerad framför kylarenheten, där den suger in sval luft, accelererar den via den koncentriska huven och trycker den genom kylaren. CAS har sin egen hydrostatiska drivenhet och kan därmed alltid leverera idealisk kyleffekt till varje komponent i enlighet med behovet, oberoende av motorvarvtalet. Fläkten är vänd uppåt vilket förhindrar att skörderester sugs upp från marken. 10 MAN-motorn på 12,4 liter med common rail upprätthåller ett högt insprutningstryck på bar och är därför mycket effektiv. Motoreffekt (ECE R 120) kw rpm Vridmoment Nm rpm Optimal bränsleförbrukning g/kwh rpm Motorkarakteristik Fendt 1050 Vario Genom den välformade vridmomentskurvan blir mer effekt tillgänglig redan vid lägre motorvarvtal. Dessutom ger intervallet med konstant effekt ett vidare motorvarvtalsområde inom vilket maximal effekt kan erhållas. I detta område motsvarar det nominella motorvarvtalet maxeffekten. 11

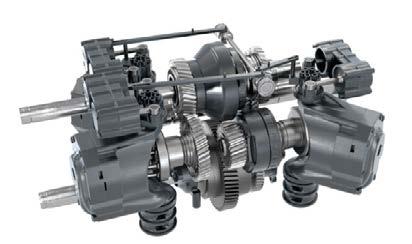

7 Upplev den nya drivlinan i Fendt 1000 Vario digitalt nu. Ladda Fendt News-appen på din smarta mobil och skanna Fendt VarioDrive-ikonen med en AR-skanner. Fendt News-appen finns i din App- eller Play-butik. FENDT VARIODRIVE DEN NYA DRIVLINAN Driver på din framgång vid full effekt. Nya, stora hydrostater med en hög kapacitet på 370 cm³ garanterar en mycket hög överföringseffektivitet. Det separata oljeflödet skyddar växellådan mot oljeblandning och kontaminering. Från Vario till VaroDrive Fendt Vario är själva sinnebilden för en steglöst variabel och dynamisk körupplevelse med mycket effekt i alla hastigheter från 0,02 till 60 km/h. Det nya Fendt 1000-drevet har tagits fram speciellt i syfte att leverera hög motoreffekt i alla situationer, oavsett markförhållande, och därmed kunna hålla varvtalet mycket lågt. Lösningen: Fendt VarioDrive den första drivlinan som driver båda axlarna oberoende. Variabel fyrhjulsdrift ger dig 500 hk Konventionell fyrhjulsdrift har normalt ett fast vridmomentsförhållande mellan fram- och bakaxeln. Fendt VarioDrive möjliggör en variabel fyrhjulsdrift. Vridmomentet fördelas i princip till båda axlar via två växellådsutgångar. Tack vare den smarta kopplingsstyrningen för fyrhjulsdriften fördelas vridmomentet mellan axlarna efter behov. Detta kallas Fendt Torque Distribution. Mästerverk med grepp Under åkerarbete överförs vridmoment flexibelt till axeln. Resultatet är enorm dragkraft. När hastigheten ökar kopplar kopplingen helt ur framaxeldrivningen vid cirka 25 km/h detta eliminerar dragförluster i drivlinan och ökar effektiviteten. Den snävaste vändradien tack vare indragningsvändning Eftersom det inte finns någon fast utväxling framåt med den variabla fyrhjulsdriften kan framhjulsdrevet aktivt dra traktorn i svängen den så kallade indragsvändningseffekten". Svängradien på fältet minskar med upp till 10 % tack vare denna effekt självt. VarioDrive minimerar det annars vanliga däckslitaget på framdäcken som orsakas av kurvtagning på fast utväxling. Liten vändradie tack vare indragsvändningseffekt, till exempel 6,97 m för Fendt 1038 Vario med standarddäck. Alla funktioner är logiskt arrangerade och syns tydligt på den bakgrundsbelysta membranknappsatsen enligt den beprövade och testade manöverlogiken hos Fendt

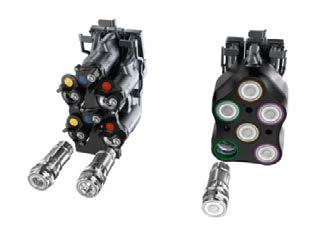

8 Vid behov kan den utbytbara skruvkopplingen bara skruvas in i blocket och snabbt bytas utifrån aktuellt redskap. HYDRAULIKEN I FENDT 1000 VARIO Allt flyter. Mångsidigt kopplingssystem Fendt 1000 Vario har redan en hög hydraulikkapacitet på 165 l/min och 140 l/min i det enskilda uttaget i grundkonfigurationen. De flexibla kopplingshusen möjliggör användning med olika kopplingsstorlekar: ½", ¾" and ⁵ ₈" FFC (Flat Face Coupling). Tredje och fjärde hydraulventilen i kombination med ¾" och ⁵ ₈" FFCkopplingar kan levereras med en flödeshastighet på upp till 170 l/min. Alla kopplingar görs smidigt på båda sidor under tryck (DUDK). Kopplingssystem med många fördelar Å ena sidan möjliggör det flexibla systemet snabba maskinbyten oberoende av kopplingsstorleken. Å andra sidan kan maskinparken gradvis konverteras till större ventiler. Dessutom kan alla fördelar med FFC-kopplingar utnyttjas: en större diameter på ⁵ ₈" för större flöde, kopplingar utan läckage, större effektivitet tack vare färre tryckfall, enkel rengöring och längre livstid eftersom mindre smuts kommer in i kopplingen. Alla ventiler har en kopplingsfunktion utan tryckförlust. Dubbelt så starkt Tillsammans med lastkännande pumpar med kapacitet på 165 l/min eller 220 l/min har Fendt 1000 Vario högpresternde hydraulik med maximalt 430 l/min för de mest krävande tillämpningarna. En pump levererar 220 l/min via en krets, och en andra pump 210 l/min via en andra krets. Två pumpar levererar därför till olika oljeuttag som styrs av upp till sex da-ventiler bak och en da-ventil fram. Separationen av oljeflödet mellan hydraulik och växellåda innebär att 1000 Vario är perfekt för användning av biobaserad olja i hydraulkretsarna. Oljeflöde efter behov Båda pumparna levererar olja med perfekt mängd och tryck till respektive uttag. Till exempel kräver en fläkt till en såmaskin med tryckluft hög flödeshastighet men lågt tryck, samtidigt som övrig utrustning som styrning, lyft, chassi och markörer också kräver högt oljetryck med låg flödeshastighet i andra kretsen. Två ventiler kan prioriteras för tvåkretshydraulik med hög kapacitet. 14 Fördelarna med högeffektiv hydraulik i två kretsar är uppenbara effektiv bränsleförbrukning eftersom tryckförluster på tryckbegränsningsventil och oljeuppvärmning har reducerats. 15

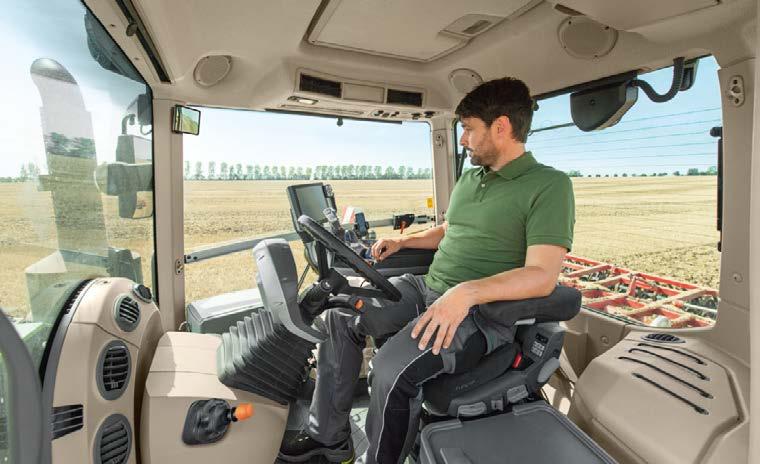

9 Den automatiska klimatkontrollen har hög kapacitet tack vare dubbla fläktar och större luftmunstycken som håller Life-hytten behagligt sval även vid temperaturer runt 45 C. FENDT LIFE-HYTT Komfort leder till framgång. Fendt VarioDoc ger dig ett kontor i traktorn: alla arbetsdata finns tillgängliga i fältregistret nästan i realtid. Praktiskt för frontmonterade redskap: den nya kameran som är inbyggd i motorhuven överför bilden på frontlyftens lyftarmar till Varioterminalen. Det första intrycket räknas, det andra gör skillnaden Den perfekta kombinationen av toppmoderna reglage och komfort kallas Fendt Life-hytt. Fendt 1000 Variohytten imponerar redan vid första anblicken eftersom den nykonstuerade Life-hytten kombinerar optimerade kvalitetsmaterial med ett arrangemang av kontroller som är testat och beprövat och mycket praktiskt. Utrymmet och utsikten har förbättrats tack vare ett antal små förändringar som gör vardasrutinen till ett nöje. Fältarbete med komfortfaktor Redan när du kliver in i Fendt 1000 Vario har det blivit enklare: breda trappsteg med sidobelysning uppåt. Alla handgrepp är intuitivt och korrekt placerade. Den mjuka ytan på den inre panelen skapar en trevlig atmosfär och är beständig mot smuts och dämpar buller. De nya komfortsätena fångar blicken med svart läderklädsel i både förar- och passagerarsäten. De adaptiva ryggstöden på Dualmotion-komfortsätet för föraren svänger när man tittar över axeln. Större siktfält Fendt 1000 Vario drar de största och bredaste redskapen vilka föraren alltid har under full sikt tack vare de stora rutorna. Den nya konstruktionen av hytten ger ett siktområde som är upp till 10 procent större än tidigare hytter för Fendts högeffektstraktorer. De manuella rullgardinerna som är integrerade i taket på framsidan, baksidan och höger sidoruta erbjuder solskydd. Fri sikt även när det regnar: förutom 300 vindrutetorkaren på framsidan finns nu även en 220 vindrutetorkare med inbyggt spolarmunstycke monterad på höger sida. I princip oumbärliga flera nya idéer som ger ordning och översikt. Flera stora flaskor kan förvaras i Life-hytten, såväl som telefoner och dokument. Det kylda förvaringsfacket kan kompletteras med en stor, löstagbar kylbox. När komfortpassagerarsätet är nedfällt förvandlas det till ett bord med pappersklämmor. Den vändbara förarplatsen är perfekt för exempelvis fräsarbeten och flisning, där hela förarplatsen inklusive alla reglage snabbt och enkelt vrids 180. Vidvinkelspeglarna kan justeras fritt och utöka synvinkeln bakåt. De främre och bakre rutorna är uppvärmda vilket är en stor fördel vid arbete med den vändbara förarplatsen. Precist solskydd med en enda handrörelse, även på höger sidoruta. Du kan ringa handsfree-samtal i Fendt 1000 Vario och det med bästa kvalitet: den flexibla svanhalsmikrofonen frigör båda händerna och har perfekt akustik

10 Datan från fältet sparas av VarioDoc i en fältdatabas. VarioDoc Pro lägger till inspelning av GPS-positionsdata samt dataöverföring i nästan realtid. VARIOTRONIC I FENDT 1000 VARIO Nya vägar för större skörd: Precisionslantbruk. Unikt flexibelt utbud av mottagare VarioGuide-styrstystemet säkerställer optimerade arbetsresultat och maximal komfort. Med NovAtelmottagaren är du alltid på rätt spår med SBAS-, TerraStar-L & C- och RTK-korrektionssignaler. Om du väljer Trimble -mottagare kan du använda SBAS, RangePoint RTX, CenterPoint RTX och RTK. Om du förlorar din RTK-signal på grund av terrängen fortsätter VarioGuide att arbeta pålitligt i upp till 20 minuter utan korrigeringssignal tack vare Trimble -xfill - eller NovAtel RTK Assist-lösningarna. Sektionskontroll garanterar att det inte finns någon överlappning Med den helautomatiska sektionskontrollen kan du alltid så utsäde, sprida gödningsmedel eller bekämpningsmedel på rätt plats. Detta förhindrar dubbel behandling och avstånden underhålls automatiskt. Med hjälp av SectionControl-assistenten kan du enkelt och snabbt ställa in korrektionsvärdena för varje redskap. Från- och tillslag kan ställas in precis från allra första början vilket påverkar det ekonomiska utfallet. Variabel tillämpning med VariableRateControl (VRC) Dataöverföring med VarioDoc Pro medger nu variabel hastighetstillämpning, baserat på markens eller plantornas behov och därmed minskar man på antalet inmatningar under drift. Baserat på VarioDoc Pro för dokumentation finns nu VariableRateControl-lösningen för precisionsjordbruk tillgänglig. De individuella behoven för sådd, gödsling och växtskyddsmedel visas på tillämpningskartor. De hämtas sedan fram under arbetet och genomförs automatiskt. Den stora fördelen: driftsinmatningarna kan definieras och planeras med hjälp av fältdatabasen och sedan tillämpas med stor precision. Nya körspår med Fendt Contour Assistant Fendt-maskiner med Varioterminal 10.4 och VarioGuidesystem med NovAtel - eller Trimble -mottagare kan nu använda Fendt Contour Assistant. Detta lägger till Contour segments och Single track -typer till de välbekanta VarioGuide- körspårstyperna, vilket hjälper dig att arbeta ännu mer effektivt och bekvämt. De olika segmenten registreras med bara ett enda varv runt fältet med körspårstypen Contour segments. Fältgränser kan därför snabbt och enkelt etableras. Med Single Track skapas alla tramlinjer som praktiskt taget ändlösa konturer genom att spåret lämnas. Tack vare en ergonomisk manöverpanel som består av 4-in-1 Varioterminal, multifunktionsjoystick, fyrvägsreglage, reglage för EHR Power-lyft, ventilstyrning och membrantangentbord har du allt under kontroll. Vändtegsautomatiken Variotronic TI sparar alla procedurer när en vändtegsmanöver utförs. Variotronic TI startar automatiskt sekvensen på exakt rätt plats. ISOBUS-kompatibla redskap kan styras direkt via Variotronic-redskapskontroll på joysticken eller Varioterminal

11 KVALITETSSTANDARD OCH BIBEHÅLLANDE AV VÄRDE Perfekta utsikter. Fendt Certified program begagnade maskiner Ledare kör Fendt också begagnade maskiner. Begnanade jordbruksmaskiner med testad och bevisad standard och certifierad Fendt-kvalitet är den perfekta lösningen för kostnadsmedvetna lantbrukare eller som ett tillägg i en växande maskinpark. Fendt Certified ger massor av fördelar: - Certifiering i enlighet med stränga kvalitetsstandarder - Omfattande kontroller av inkommande maskiner (teknik, slitage, visuellt utseende) - Noggrant underhåll av slitdelar - Vid behov byte, rengöring och målning av komponenter - Ettårig garanti (med möjlighet till förlängning) - Service till fasta timpriser - Byte med aktuellt markandsvärde i händelse av klagomål Livslånga förmåner Få en livstid av fördelar som Fendt-kund. Detta börjar när du köper en Variotronic-maskin och fortsätter under hela din maskins tjänsteliv efterhand som vi gör nyutvecklade funktioner tillgängliga på befintliga maskiner av aktuell eller äldre modell (under förutsättning att hårdvaran är kompatibel) snarare än att begränsa dem till framtida modeller. Upprätthåll höga nivåer av pålitlighet, effektivitet och driftskomfort under hela din maskins liv. På så vis kan du säkerställa maximal prestandakapacitet och ett proaktivt skydd av andrahandsvärdet. Från uppdatering till uppgradering Med Fendt Variotronic har du förstklassig teknik också många år efter inköp. Att lägga till nya funktioner senare är inga problem. Hur är det möjligt? Med de unika programvaruuppdateringarna som innehåller nya funktioner, vilket Fendt erbjuder upp till två gånger om året utan kostnad. Det enklaste sättet att uppdatera din Variotronic är att låta din återförsäljare göra det under ett underhållsintervall (återförsäljaren debiterar för arbetstiden). På så vis säkerställer du att din Fendtmaskin är tekniskt avancerad, bibehåller sitt värde och ger lika bra avkastning i framtiden som dagen du köpte den. Varioterminalen informerar dig om kommande underhålls- och servicedatum, den har även en påminnelsefunktion

12 FENDT SERVICES Arbeta i trygg förvissning om att din maskin kommer att vara redo imorgon också. Med appen AGCO Parts Books to go kan du enkelt hitta Fendt-reservdelar och beställa dem direkt i din smarttelefon. Appen finns tillgänglig för nedladdning i App Store eller i Google Play Store. Din personliga åtkomstdata finns tillgänglig hos din Fendt-återförsäljare. 100 % kvalitet, 100 % service Fendt Services För att säkerställa att din Fendt Vario alltid levererar 100 procent prestanda erbjuder vi dig 100 procent service. Detta inkluderar utmärkta diagnostiska funktioner, enkel reparation och reservdelar tillgängliga dygnet runt under skördesäsongen. Fendt-servicenätverket garanterar också snabb kommunikation mellan dig och vår utbildade servicepersonal. Fendt-originaldelar och deras montering levereras med 12-månaders garanti. Reparationer med originaldelar säkerställer att din Fendt-traktor behåller sitt värde. Individuella finansierings- och hyresmodeller En investering i teknik innebär ett avsevärt kapitalutlägg. Ett kreditfinansavtal från AGCO Finance erbjuder attraktiva och flexibla villkor. Från första handpenningen till månadsbetalningar och tidsperiod bestämmer du vilka villkor du vill finansiera din Fendt med. Om du behöver ytterligare kapacitet snabbt eller vill använda traktorer på lång sikt utan att köpa dem kan din Fendt-återförsäljare erbjuda den perfekta lösningen med skräddardsydda hyrespaket. Dessa paket hjälper dig också att anpassa din fordonspark efter den befintliga arbetsbelastningen. Prestanda och lönsamhet på kontrakt Fendt-servicepaketen ger dig fullständig kostnadskontroll och utomordentlig service. Paketen täcker allt specificerat underhållsarbete utifrån attraktiva fasta priser. De olika Fendt Care-nivåerna innefattar regelbundet underhåll och service i kombination med en förlängd garanti på upp till drifttimmar eller 8 år totalt. Vare du väljer underhållsavtalet eller det omfattande paketet som med ersättningsmaskin finns ett flexibel och skräddarsydd lösning for din fordonspark hos Fendt. Fendt har utökade garantier för att kunna erbjuda en ännu mer omfattande produkt som täcker nya maskiners driftsäkerhet och reparationsrisk. Fendt Expert-utbildning för operatörer Fendt ger dig inte bara den senaste tekniken men hjälper dig också att få ut maximalt av ditt fordon. Med hjälp av det exklusiva utbildningsprogrammet för operatörer kan du optimera din Fendts effektivitet ytterligare och lära dig alla funktioner som gör din dagliga rutin så mycket enklare. Vårt team av profesionella utbildare ger dig råd om hur du kan få ut hela din Fendt-fordons potential. Maximalt antal timmar Maximalt antal år Täcker (förutom slitage) Total täckning Dina Fendt-återförsäljare finns alltid till hands när du behöver dem och har bara ett mål att se till att dina Fendt-maskiner alltid är redo att arbeta. Om något går snett i skördetid kan du bara ringa ditt certifierade servicecenter dygnet runt, hela veckan på nödlinjen. Fendt Care-paket Brons Silver Guld Platina 1 Täcker Regelbundet underhåll, fasta underhållskostnader Skador som kräver reparation täcks (ej normalt slitage) Alla kostnader täcks (ej normalt slitage) Täcker alla kostnader och garanterar tillgänglighet (ej normalt slitage) Maskintyp Alla Alla Hjultraktorer Hjultraktorer Regelbundet underhåll Reparationer Självrisk Valfri självrisk: 0 EUR, 190 EUR, 490 EUR 0 EUR 0 EUR Resetaxor Bärgning och bogsering Fordonsdiagnostik Montering av avgasbroms Olja, filter för motor och växellådsreparationer Kvälls- eller helgtillägg Ersättningsmaskin 1 Gäller i Tyskland, Storbritannien och Frankrike. Platinum kan endast väljas hos återförsäljare som erbjuder detta. För att din maskin alltid ska vara driftklar erbjuder vi en skräddarsydd underhålls- och reparationsservice utöver den obligatoriska garantin. Fendt Care Serviceavtal ger flexibla giltighetsperioder beroende på maskintyp, och flexibla premier. Detta ger dig fullständig kostnadskontroll, säkrare planering och gör att din maskin behåller värdet

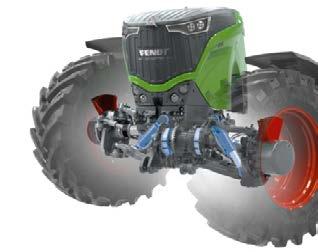

13 Framaxel med självjusterande oberoende hjulfjädring och enkelkrets hjulsbroms Skiss över Fendt VarioDrive designkoncept FENDT VARIODRIVE Framgångsfaktorn för markgrepp. Hydraulpump Dieselmotor Hydraulmotor framaxel Koppling hydraulmotor framaxel Intelligent koppling för fyrhjulsdrift Planetväxel Kraftuttag via drivenhet Hydraulmotor bakaxel VarioDrive-drivlinan en mästare på effektfördelning Denna nya drivlineutformning ger optimerad momentfördelning för fram- och bakhjul som ger maximalt fäste och högsta dragkraft. Drivlinan är baserad på en hydraulpump och två hydromotorer. Den första hydromotorn levererar obrutet moment till bakaxeln via hydrostatisk-mekanisk effektfördelning från 0 km/h till 60 km/h. Den andra hydraulmotorn försörjer framaxeln. Genom återkoppling till bakaxeln, från marken eller genom den intelligent styrda fyrhjulskopplingen blir framaxeln även en del av den hydrostatiska-mekaniska effektfördelning. Effektfördelning genom Fendts vridmomentsdistribution Den flexibla vridmomentsdistributionen hos den variabla fyrhjulsdrivenheten uppnås genom ett T-stycke som sitter mellan hydraulpumpen och hydraulmotorerna för fram- och bakaxlarna. Det fungerar som en hydrostatisk differential mellan axlarna och tillåter en fri justering av oljan som flödar mellan pumpen och hydraulmotorn. Resultatet är att det inte finns någon spänning. Vid behov kan vridmomentet automatisk skiftas från en axel till den andra via den intelligent styrda fyrhjulskopplingen. Friktionsförluster och slitage reduceras på ett effektivt sätt. Fendt VarioGrip för det perfekta däcktrycket Tack vare den stora diametern på upp till 2,35 meter har bakdäcken på Fendt 1000 Vario en mycket stor kontaktyta vilket har en positiv effekt på markgreppet och därmed dragkraften. Detta inkluderar att alltid ha rätt däcktryck. Med det inbygga regleringssystem för däckstryck Fendt VarioGrip kan däckstrycket justeras med ett klick i Vario-terminalen. Luft fylls på eller släpps ut från däcken under körning. Jämfört med drift med ojusterat däcktryck kan du uppnå upp till 10 % mer dragkraft och täcka upp till 8 % mer yta med upp till 8 % lägre bränsleförbrukning.* VarioGrip finns för flänsaxlar och justerbara axlar och utgör basen för däcktrycksjusteringen med ett knapptryck, också med flera däck. *Testresultat från South Westphalia University of Applied Sciences, Faculty of Agriculture, Soest. Perfekt viktbelastning med Fendt Grip Assistant Förutom däcktryck är också viktbelastning och arbetshastighet avgörande för kraftöverföringen till marken. Den nya lösningen kallas: Fendt Grip Assistant. Med assistenten, som är fullt integrerad i Varioterminalen, kan rätt däcktryck och optimal viktbelastning eller körhastighet snabbt fastställas. Beroende på redskapet eller traktorns givna viktbelastningsituation rekommenderar Grip Assitant front- eller hjulvikter eller en optimal arbetshastighet. Framaxelfjädringen Den självjusterande oberoende framaxelfjädringen på Fendt 1000 Vario garanterar optimal markkontakt för framhjulen under alla förutsättningar och förhindrar på ett tillförlitligt sätt effekthoppning för optimerad dragkraft. Körkomfort och säkerhet bibehålls också vid transporter i upp till 60 km/h. Hjulupphängningens långa slaglängd upprätthåller körkomforten oberoende av lasten. Förare kan ändra fjädringen manuellt, till exempel när en vikt lyfts upp utan en frontlyft med komfortfunktionen för plockning av vikter. Ytterligare en fördel: Enhjulsfjädringen är underhållsfri. Grip Assistant rekommenderar rätt däckstryck och viktbelastning för en definierad hastighet i hastighetsläget. I viktbelastningsläget rekommenderar assistenten den perfekta arbetshastigheten såväl som däckstrycket för en definierad viktbelastning. Det perfekta inbyggda regleringssystemet för däckstryck VarioGrip styr däcktrycken från 0,6 till 2,5 bar inom några minuter. Det optimala däckstrycket sparar bränsle, skyddar marken och ökar markgreppet

14 MERVÄRDE GENOM HJÄLPFUNKTIONER Hjälpfunktioner för tillförlitlighet. Hjälpfunktioner för motor/växellåda TMS-systemet (Tractor Management System) gör automatiska justeringar för idealisk koordination mellan motor och transmission. TMS-systemet styr automatiskt inställningar för motorvarvtal och transmission, oberoende av hastigheten, så att traktorn alltid förflyttas med maximal effektivitet och därmed låg bränsleförbrukning. Motorvarvtalet styrs av den automatiska belastningskontrollen 2.0, beroende på redskapsanvändningen. Bromsassistenter En höjdpunkt du inte vill missa: i automatisk inställning aktiveras handbromsen automatiskt när du kliver ut ur hytten eller stänger av motorn. Och tvärt om frigörs handbromsen automatiskt vid start. Om du stannar och tar bort foten från bromspedalen står traktorn still även i en backe. Bromsassistenten som automatiskt aktiverar bromslamporna vid hastighetsminskning på mer än 1 m/s 2, också innan bromsen faktiskt applicereras, ger ytterligare säkerhet vid inbromsning. Detta ger en tidig varning för trafik som följer efter traktorn. Förarassistans Körsäkerhet har betydelse, på vägen och på åkern. Fendts unika stabilitetsstyrning (FSC) ger ytterligare stabilitet och exakt styrning vid vägkörning från 20 km/h och uppåt. När du kommer ut ur en sväng växlar Fendts reaktionsstyrningssystem automatisk över till körning rakt framåt. VarioActive-snabbstyrningen underlättar styrningen: ett enda varv på ratten är tillräckligt för fullt styrutslag. Handbromsassistenten i automatiskt läge: Handbromsen aktiveras automatiskt. Med VarioActive får du fullt styrutslag med bara ett enda varv på ratten. Traktorn justerar automatiskt motorvavtalet optimalt till körhastigheten med hjälp av TMS (Tractor Management System) och den automatiska maxlaststyrningen

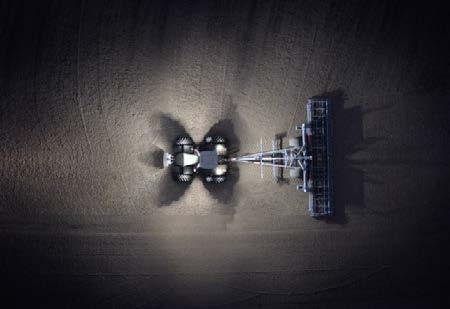

15 BELYSNING HYTT Komfortpassagerarstolen är ergonomiskt utformad med ytterligare dämpning. När den är nedfälld förvandlas den till ett praktiskt bord med en pappersklämma. LED-varsellampor och arbetsbelysning integrerade längst fram på motorhuven inklusive motorhuvskamera. Fendt 1000 Vario säkerställer förstklassigt arbete på natten med den nya generationens LED-belysning med upp till lumen. Oavsett om traktorn är utrustad med LED- eller halogenlampor är hela arbetsområdet jämnt upplyst. Insidan av hytten gör också nattarbete behagligt: alla manöverreglage är bakgrundsbelysta och tonas automatiskt ned när det blir mörkt. Med komma hem-funktionen fortsätter hyttlamporna och belysningen att lysa också efter att traktorn har stängts av. Varianterna utan dagsljus och arbetsljus bibehåller ett attraktivt uttryck med designerpaketet. Superkomfortsätet Evolution Dynamic har luftfjädring och aktiv klimatkontroll samt en ryggstödsförlängning. Nya Fendt Evolution Dual Motionkomfortstolen med stolsvärme, klimatkontroll och Dual Motion Swing- Along-ryggstöd är extremt bekväm och ergonomisk. Den nya svarta läderversionen av Fendt Evolution Dual Motion-komfortstolen med aktiv fjädring, Fendt Evolution Active, är stilren och smutsavvisande och kombineras alltid med ett komfortinstruktörsstol i läder. Strålkastarnas område kan ställas in manuellt med vridreglaget i innertaket. Fendt 1000 Vario har ett tredje bromsljus för ökad säkerhet på vägen. För förbättrad manöverkomfort svänger instrumentpanelen parallellt med ratten. Enkel rattjustering med separat fotpedal, handsfree för justering. Instegets belysning som är inbyggd vid sidan om tanken gör att det är säkert att stiga in i och ut ur hytten. Med komma hem-funktionen fortsätter huvudbelysningen och lamporna vid insteget att lysa efter det att motorn stängts av så att vägen hem samt stegen är upplysta. Den omgivande belysningen skapar en trevlig atmosfär vid nattarbete. Alla funktionella element har bakgrundsbelysning. Vid arbete i omvänt körläge kan alla reglage manövreras lika bekvämt som vid framåtkörning. Hela förarplatsen vrids helt enkelt 180 och allt annat i hytten förblir där det är. Trots den vändbara förarstationen behöver passagerare inte vara utan sitt komfortsäte. Med hjälp av innerbackspegeln har du alltid perfekt sikt över redskapet. 220 vindrutetorkare på sidorutan garanterar optimal sikt åt höger, även under svåra förhållanden

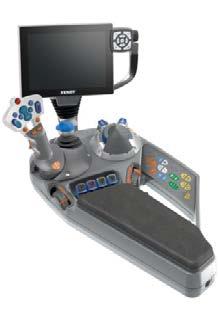

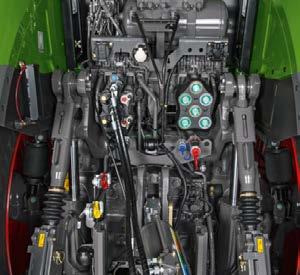

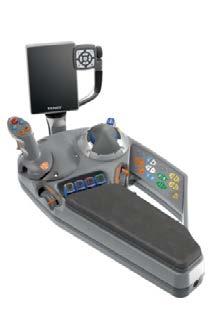

16 HYTT POWER-LYFT OCH HYDRAULIK Enklare bakutförande, till exempel utan lyft och kraftuttag, erbjuder fortfarande det kompletta utbudet av draganordningar som kan bytas ut efter behov. Det självstängande ventillocket skyddar mot föroreningar och möjliggör koppling med en hand. Frontlyften är perfekt integrerad i ramen. Multifunktionsarmstödet i en traktor i power-version: Varioterminal 7, powerjoystick med Variotronic TI - vändtegshantering, knappar för fartkontroll och motorvarvtal, EPD-driftsmodul för bakre trepunktslyft, kraftuttag, Varioterminal 7-B med smarttelefonutseende och verklig glasyta erbjuder en utmärkt översikt över alla funktioner, intuitiv menynavigering, styrning med pekskärm eller knappar såväl som en ISOBUS-redskapsstyrning. I Profi-versionen är alla reglage för traktorn integrerade i multifunktionsarmstödet som är fastsatt på sätet: Varioterminal 10.4, multifunktionsjoystick med driftknappar för tredje och fjärde hydraulfunktioner och Variotronic TI - vändtegsstyrning, knappar för farthållning och motorvarvstal, fyrvägsreglage för första och andra extra styrenhet, EPC-styrmodul för Power-lyft fram och bak, kraftuttag. Varioterminal 10.4" har smartphone-utseende och en glasskärm med en upplösning på 800 x 600 pixlar och 16 miljoner färger. Du kan styra alla traktor- och redskapsfunktioner med pekskärmen eller knapparna. Dessutom har den två kameraingångar, en kvarts- eller fullskärmsvy och är bakgrundsbelyst av lysdioder i dagoch nattläge. Life-hytten är ett mästerverk när det gäller förvaringsalternativ: Upp till 18 förvaringspunkter, från en flaskhållare för flera stora flaskor till ett stort förvaringsutrymme i innertaket, upp till kylfacket och flera dokumentutrymmen bakom förarsätet och på sidorna. Fendt 1000 Vario kan anpassas genom upp- eller nedgradering. Den fullutrustade bakänden har alla anslutningar och funktioner som kan behövas, som Power Beyond, ISOBUS-koppling, bakre retur, kraftuttag och bakre lyft. Fendt 1000 Vario tillhandahåller anslutningar för upp till sju hydraulventiler, sex bak och en fram. DCUP-kopplingarna gör det möjligt att koppla alla hydraulventiler under tryck på båda sidorna. Tryckavlastningsspaken tillåter enkel koppling. Med hjälp av komfortfunktionen kan de främre vikterna snabbt och enkelt plockas upp, även utan frontlyft. Fendt 1000 Vario erbjuder en flänsmonterad axel eller en skjutbar axel för att möta olika krav. 4 infästningspunkter, pneumatisk fjädring för komforthytten med inbyggd nivåstyrning reducerar vibrationerna till ett minimum. Den mekaniska hyttfjädringen vilar på två konformade lager fram och två luftfjädringselement bak. Den integrerade kabelgenomföringen snyggar till kabeldragningen med stängd bakruta, skyddar mot smuts, vatten och buller. Inget kabeltrassel: alla kablar hålls på plats i kabelguiden i C-stolpen. I likhet med alla andra Fendt gör också Fendt 1000 Vario arbetsdagen enklare med små praktiska detaljer som den automatiska blinkersåterställningen: traktorn blinkar automatiskt tills svängen är genomförd. Med den externa ventilstyrningen kan du manövrera trepunktslyften, en ventil och kraftuttaget direkt från de bakre stänkskärmarna. För icke-europeiska standarder kan bakändan även utrustas med stötfångarblock och en snabbkopplingsram. Som tillval kan Fendt 1000 Vario utrustas med 60 tums spårvidd

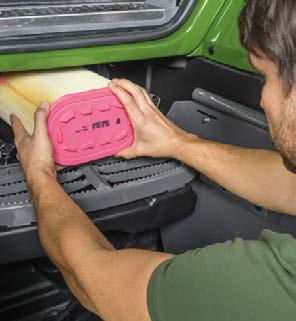

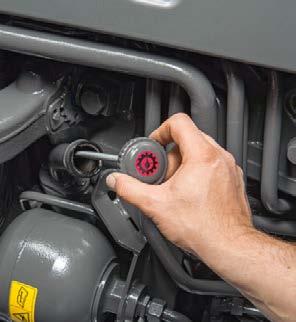

17 Standard- och tillvalsutrustning Standard: g Tillval: c ÅTKOMLIGHET OCH LYFTARMAR FENDT 1000 VARIO Utrustningsvarianter. PowerPlus Profi ProfiPlus PowerPlus Profi ProfiPlus Underhållsaktiviteter såsom att kontrollera oljenivån eller byta filtret utförs snabbt och lätt på Fendt 1000 Vario. Motorutrymmet är särskilt lättåtkomligt tack vare de borttagbara sidopanelerna. Hytten är lätt att städa: Förarsätena (superkomfortsätet Evolution) har en praktisk anslutning för en tryckluftsslang som kan användas för att städa hytten. Hyttfiltret är smidigt tillgängligt vid insteget och kan enkelt rengöras vid behov. Piton Fix finns tillgängligt i versionerna standard och Heavy Duty, ej för svenska marknaden. Motor Bränsleförfilter (uppvärmt) c c c Värmarpaket (motor, transmission, hydraulolja) c c c Avgasbroms c c c Transmission Fram/back-funktion, stop-and-go-funktion g g g Akustisk signal vid backning c c c Vario-manövrering Körhastighetsreglage med farthållare och motorvarvtalsminne, automatiklägen g Multifunktionsjoystick med farthållare, motorvarvtalsminne, automatikläge och reglage för hydraulsystemet g g Varioterminal 7'' med pekskärm och knappmanövrering g g Varioterminal 10,4'' med pekskärm och knappmanövrering c g Variotronic redskapsstyrning för ISOBUS g g g Variotronic TI - inspelningsautomatik g g g Förberedd för autostyrning g g Autostyrning VarioGuide NovAtel/Trimble c c VarioDoc - dokumentationssystem (endast med Varioterminal 10.4'') c g VarioDoc Pro - dokumentationssystem c c Sektionskontroll c VariableRateControl c Elektronisk startspärr g g g Utan startspärr c c c Förarhytt Mekanisk hyttfjädring g g g Pneumatisk hyttsfjädring, 4-punkts med integrerad nivåreglering c c c Super komfortstol, luftfjädrad g g g Superkomfortstol Evolution dynamic/ca c c c Super Comfort Seat Evolution active DuMo läder/ca c c c Super Comfort Seat Evolution dynamic DuMo/CA c c c Super Comfort Seat Evolution dynamic DuMo läder / CA c c c Comfort passagerarsäte g g g Integrerad automatisk klimatkontroll g g g Framruta med laminerat säkerhetsglas, uppvärmd c c c Uppvärmd bakruta c c c 300 -främre vindrutetorkare g g g Bakre vindrutetorkare/spolare c c c Spolare, sidoruta/torkarsystem höger c c c Sidobackspeglar elektriskt justerbara och vidvinkelspegel samt positionsljus g g g Radio CD MP3 c c c Radio med CD, MP3 och handsfree c c c EG-färdskrivare standard c c c Fendt Reaction styrsystem g g g Radarsensor c c c Vändbar förarplats c c c Kylbox c c c Chassi FSC Fendt Stability Control c c c Individuell hjulupphängning, framaxel g g g Pneumatiskt höghastighetsbromssystem med dubbla kretsar, 1 pedal g g g Elektropneumatisk handbroms g g g Elektropneumatisk handbroms (med automatläge) c c c Automatisk låsning av medstyrande axel på släpvagn c c c VarioGrip däcktryckreglering c c c Grip Assistant g g g Fyrhjulsdrift Differentialspärr bak/fram med 100 procent lamellåsning och styrvinkelsensorer g g g Trepunktslyft Steglöst justerbar dragkraftsreglering g g Lägesreglering g g g Enkelverkande främre trepunktslyft, med extern manövrering (separat ventil) c c c Komfortfrontlyft dubbelverkande, med läges- och lastreglering, utvändiga reglage c c c Elektrohydraulisk trepunktslyft enkelverkande (EHR), med utvändiga reglage c c c Lyftarmar med fånghakar kat.4 c c c Kraftuttag Bak: Flänsmonterad tapp 1 000/1.000E/1 300 varv/min c c c Utvändiga reglage för bakre kraftuttag c c c Hydraulik Yttre manövrering bak för hydraulventiler g g g Lastkännande hydraulsystem med axialkolvpump (165 l/min) g g g Lastkännande hydraulsystem med axialkolvpump (220 l/min) c c c Lastkännande hydraulsystem med två axialkolvpumpar ( l/min) c c Anslutningar för extern hydraulik, Power beyond c c c Returuttag bak g g g Trycklöst returuttag bak c c c FlatFace-kopplingar bakre hydrauluttag. c c Hydrauloljeuttag inkopplingsbara under tryck g g g Biohydraulolja c c c Tillvalsutrustning Automatisk bakre släpvagnskoppling med fjärrmanövrering g g g Kulkoppling, justerbar i höjdled c c c Kulkoppling, kort, med låg kopplingspunkt c c c Kulkoppling, lång, med låg kopplingspunkt c c c hitchkrok c c c lantbruksdrag g g g Piton-fix, ej för Sverige c c c Komforthållare för främre vikt (ej tillgängligt med främre trepunktslyft) g g g Hjulvikter för bakhjul c c c Tvångsstyrning till kuldragskoppling (en- eller tvåsidig) c c c Markeringsskyltar brett fordon c c c ABS-uttag för släpvagn c c c Fendt 1000 Vario har ytterst flexibla ballastalternativ. Ett sortiment av frontvikter från 870 kg till max kg finns tillgängliga, såväl som hjulvikter från 2 x 650 kg vardera upp till 2 x 1250 kg. Utdragbar Cat. 4-dragstång med 50 sprintar kan längdjusteras. Dragkroken möjliggör snabb och enkel tillkoppling. Kuldrag inkluderar tvångsstyrning åt vänster och höger gör att vagnen eller redskapet aktivt kan styras

18 FENDT 1000 VARIO Tekniska specifikationer Vario 1042 Vario 1046 Vario 1050 Vario Motor Nominell effekt ECE R 120 kw/hk 291/ / / /517 Maxeffekt ECE R 120 kw/hk 291/ / / /517 Konstant effekt ECE R 120 från 1500 till 1700 rpm kw/hk 291/ / / /517 Antal cylindrar Antal Cylinderdiameter/slaglängd mm 126/ / / /166 Cylindervolym cm³ Nominellt motorvarvtal rpm Max. vridmoment vid /rpm Nm Momentstegring % Bränsletank liter AdBlue-tank liter Intervall med konstant effekt rpm Transmission och kraftuttag Transmissionstyp TA 400 TA 400 TA 400 TA 400 Hastighetsområde framåt km/h 0, , , ,02-60 Hastighetsområde bakåt km/h 0, , , ,02-33 Maxhastighet km/h Bakre kraftuttag tillval 1000/1000E/ /1000E/ /1000E/ /1000E/1300 Trepunktslyft och hydraulik Variabel flödespump l/min Variabel flödespump tillval 1 l/min Variabel flödespump tillval 2 l/min Arbetstryck/styrtryck bar Max. ventiler (fram/mitt/bak) Power Plus Antal 1/0/6 1/0/6 1/0/6 1/0/6 Max. ventiler (fram/mitt/bak) Profi/Profi Plus Antal 1/0/6 1/0/6 1/0/6 1/0/6 Max. uttagbar hydrauloljevolym liter Max. lyftkraft för den bakre trepunktslyften dan Max. lyftkraft för den främre trepunktslyften dan Däck Framdäck (standard) 650/65R34 650/65R38 650/65R38 650/65R38 Bakdäck standard 710/75R42 750/75R46 750/75R46 750/75R46 1. Tillval däck fram 650/65R38 710/60R38 710/60R38 710/60R38 1. Tillval däck bak 750/75R46 900/65R46 900/65R46 900/65R46 VANLIGA FRÅGOR OCH SVAR. ALLT OM FENDT. Vad kan vi hjälpa dig med? Vad gör Fendts service annorlunda? För oss innebär service kunskap och förståelse för ditt arbete för att kunna möta dina krav på tillförlitlighet och säkerhet och agera i ditt ekonomiska intresse. Vi står bakom våra produkter och har utvecklat dem så att de tillgodoser de allra högsta kraven och ger långsiktig drift. Vår service är partnerskapsaspekten för ditt arbete. Vad är Fendts koncept för en terminal? Bara en terminal innebär: Vare sig det gäller fordonsstyrning, redskapsstyrning med ISOBUS, automatisk vägledning med VarioGuide, dokumentation med VarioDoc, kamerafunktioner eller andra hjälpfunktioner på Fendt gör vi allt enkelt med en terminal, Fendt Varioterminal. Bara en terminal innebär också att styrningen på en Fendt alltid är enhetlig och logisk. Oavsett om du kör en Fendt Vario, en Fendt-skördetröska eller en Fendt Katana så kommer du omedelbart att hitta och känna dig hemma. Kan jag uppdatera Variotronic? Fendt Variotronic kan uppdateras så att du alltid har den senaste tekniken i din Fendt och framtiden i din terminal. Kontakta din Fendtåterförsäljare för mer information. Vad är Fendt Expert? Bli ett Vario-proffs med operatörsutbildningen Fendt Expert: Är du redan bekant med alla funktioner som tekniken erbjuder? Utnyttja tekniken som finns i alla Fendt Vario och lär dig hur du använder alla funktioner på bästa sätt med Fendt Expert. Vårt team av profesionella utbildare ger dig råd om hur du kan få ut hela din Fendt-traktors potential. Kontakta din återförsäljare för mer information och registrera dig i dag. Vad är Fuse? Fuse Technologies tillhandahåller ultramoderna precisionslösningar för lantbruk i alla AGCO-varumärken. De gör det möjligt för jordbrukare och entreprenörer att integrera och sammankoppla hela vagnsparken vilket resulterar i minskade driftskostnader och ännu mer effektiv och lönsam maskindrift. Kontakta Fendt. fendt.com Du hittar allt online från broschyrer till tekniska specifikationer, från rapporter om kunder eller vårt företag till Fendts evenemangskalender. Fendt Konfigurator Med Fendt Configurator kan du välja mellan alla tillgängliga utrustningsvarianter och sätta ihop den optimalt utrustade maskinen för din verksamhet. Fendt Configurator finns online på där du hittar en snabblänk till den direkt på startsidan. fendt.tv Fendt dygnet runt vårt Fendt mediabibliotek gör det möjligt. Vår internet-tv ger dig nyheter och information om Fendt dygnet runt. Provkörningar Besök fendt.com och gå till Service och försäljning" under Fendt-världen. Välj tjänsten traktordemonstration, därefter kan du enkelt registrera dig för en testkörning med en traktor. facebook.com/fendtglobal Följ oss på Facebook och få alla nyheter om Fendt-världen. Gå till vår sida du också! instagram.com/fendt.global Följ oss på Instagram och bli en Fendt-fan. Spännande artiklar om Fendt väntar på dig där. Mått Spårvidd fram (standarddäck) mm Spårvidd bak (standarddäck) mm Total bredd med standarddäck mm Totallängd mm Totalhöjd för förarhytt med standarddäck utan VarioGuide mm Totalhöjd för förarhytt med standarddäck med VarioGuide mm Max. markfrigång, lägre under jordbruksdrag mm Hjulbas mm Vikter Vikt utan last (bastraktor med hytt tankarna fulla, utan förare) kg Högsta tillåtna totalvikt upp till 40 km/h /godkännande krävs för landsspecifikt undantag kg Högsta tillåtna totalvikt upp till 50 km/h /godkännande krävs för landsspecifikt undantag kg Högsta tillåtna totalvikt upp till 60 km/h kg Maxbelastning drag, högre värdeför kuldrag K80 kg

19 Ledare kör Fendt! AGCO GmbH Fendt Marketing Marktoberdorf, Germany Återförsäljare: Lantmännen Maskin AB Box 174, Malmö-Sweden Tel Fendt är ett av AGCO:s världsomspännande varumärken. Alla uppgifter om leveransomfattning, utseende, prestanda, mått och vikt, bränsleförbrukning och driftskostnader för fordon överensstämmer med den senaste informationen vid tidpunkten för tryck. Vi förbehåller oss rätten till ändringar. Din Fendt-återförsäljare informerar dig gärna om eventuella ändringar. Fordonen som visas har inte någon landspecifik utrustning. Art.nr /SE/1801
