1 Utredning inför utvidgning av grustäkt i Liden Utredning etapp 1 och 2 Fastighet Liden 1:34, Nysund socken, Degerfors kommun, Örebro Län SAU rapport 2017:11 Kerstin Westrin

2

3 Utredning inför utvidgning av grustäkt i Liden Utredning etapp 1 och 2 Fastighet Liden 1:34, Nysund socken, Degerfors kommun, Örebro Län SAU rapport 2017:11 Kerstin Westrin

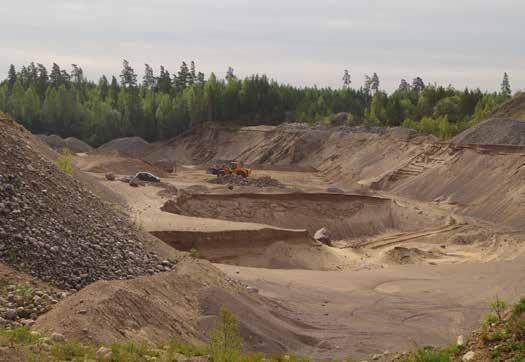

4 SAU rapporter 2017:11 ISSN SAU 2017 UTGIVNING OCH DISTRIBUTION Societas Archaeologica Upsaliensis Thunbergsvägen 5B, Uppsala TEKNISKA OCH ADMINISTRATIVA UPPGIFTER Länsstyrelsens dnr och datum för tillstånd: , SAU:s projektbeteckning: 1185 Företagare: NCC Roads AB Belägenhet LANDSKAP: Närke LÄN: Örebro KOMMUN: Degerfors SOCKEN: Nysund FASTIGHET: Liden 1:34 KOORDINATER: N E HÖJD: m ö h Undersökningen TYP AV UNDERSÖKNING: Utredning etapp 1 och 2 DATUM I FÄLT: maj 2017 UNDERSÖKT YTA: ca 4 hektar KOORDINATSYSTEM: SWEREF 99TM HÖJDSYSTEM: RH 2000 INMÄTNINGSSYSTEM: RTK-GPS Personal: Kerstin Westrin och Michel Guinard Fynd förvaras: Inga fynd tillvaratogs Arkivmaterial: Förvaras i SAU:s lokaler i väntan på fyndfördelning Omslagsbild: Den befintliga grustäkten fotograferat mot öster av Kerstin Westrin Allmänt kartmaterial: Lantmäteriet Medgivande MS2007/04080 Digitala planer: Kerstin Westrin Lektör: Fredrik Andersson Layout: ord & form, Gudbrand Klæstad Tryck: KPH Trycksaksbolaget AB, Uppsala

5 Innehåll Sammanfattning 4 Inledning 5 Antikvarisk bakgrund 6 Topografi och fornlämningsmiljö 6 Tidigare undersökningar 7 Undersökningen 8 Metod och genomförande 00 Utredningsresultat 9 Kart- och arkivstudien 9 Utredningsområde 1 9 Utredningsområde 2 11 Slutsatser 12 Referenser 14 Bilagor 15

6 Sammanfattning SAU (Societas Archaeologica Upsaliensis) har genomfört en utredning etapp 1 och 2 inom fastigheten Liden 1:34, Degerfors kommun i Örebro län. Anledningen till uppdraget var att NCC Roads AB tillsammans med Täkt och Miljö planerar för utvidgning av befintlig grustäkt inom fastigheten. Utredningen inleddes med en kart- och arkivstudie som följdes av en fältinventering och utredningsgrävning. Vid fältinventeringen påträffades och registrerades två husgrunder och ett område med skogsbrukslämningar (en kolbotten med en kojruin). Vid utredningsgrävningen framkom inget av antikvariskt värde. sjösen urreservat 150 Skogstorp Roted 150 Saxen Marken Markfallet Hålhagen 125 Kullen Prinserud 120 Mobråten Letälven Älvgravsto 120 Källtorp 125 Friheten Rotebäcken Dalen Hålunda Bräckan 102 N Håkanbol S Håkanbol Klippan 95 Berget Gräsmossen Präs 125 Ulvmyren V Skogskärr 114 Nygård 243 N 150 Motorp Grustäkt Gladhem 156 Motorb. Lidetorpsmon Skogen Naturreservat Lidetorp 100 Liden Bruksruin 100 Korpkärret Tjyvantjärnen S Porrtjärnen 128 Mickelsrud Tomasbråten Lövbofallsmossen 110 Nyckelmossen 125 rmossen 0 2 Km Letälven Granh. 95 Hultet Lomtjärnen Runnebol Domare- 100 Säldebråten FIGUR 1. Utdrag ur Terrängkartan med undersökningsområdet markerat. Lantmäteriet Gävle. Medgivande MS2007/ Skala 1: SAU RAPPORT 2017:11

7 Inledning På uppdrag av Länsstyrelsen i Örebro län har stiftelsen SAU genomfört en utredning etapp 1 och 2 inom fastigheten Liden 1:34 i Degerfors kommun. Bakgrunden till utredningen var att den grustäkt som finns inom fastigheten planerar att utvidgas. Länsstyrelsen har utifrån den kända fornlämningsbilden i närområdet samt de topografiska och geologiska förutsättningarna inom utredningsområdet gjort bedömning att utvidgningen riskerar att beröra fornlämningar. I uppdraget från Länsstyrelsen är utredningsområdet uppdelat i två delområden: utredningsområde 1 väster om befintlig grustäkt och område 2 på den östra sidan (fig 2). Ett objekt från projektet Skog och historia finns registrerat i Skogsstyrelsens databas Skogens pärlor inom det nu aktuella utredningsområdet (S&H ). Utredningens syfte var att fastställa om det inom utredningsområdena fanns okända fornlämningar samt avgöra Skog och historia-lämningens antikvariska status inför registrering till Riksantikvarieämbetets fornminnesregister (FMIS). Nysund 206:1 Nysund 194:1 FMIS FMIS UO 1 och 2 Nysund 281: m Nysund 233:1 Nysund 195:1 Nysund 79: FIGUR 2. Fastighetskartan med undersökningsområdena markerat i blått och registrerade lämningar (FMIS) i närområdet. Skala 1: SAU RAPPORT 2017:11 5

8 Antikvarisk bakgrund Topografi och fornlämningsmiljö Utredningsområdena är beläget i den västligaste delen av Örebro län. Området domineras av skogsklädda höjdpartier medan de mindre dominerade jordbrukslandskapen finns i dalgångar och i anslutning till vattendrag. Det aktuella utredningsområdet ligger på ömse sidor om nuvarande grustäkt som ligger i den grusås som sträcker sig längs Letälven i nord sydlig riktning. Höjden över havet varierar mellan cirka 120 och 135 meter, vilket gjorde området tillgängligt för bosättning under en tidig del av äldre stenåldern. Inga kända fornlämningar finns registrerade i FMIS inom utredningsområdena. Ett Skog- och historia objekt ( ) i form av två mindre husgrunder finns registrerat i utredningsområdet 1. I närområdet finns en plats med tradition, en dödisgrop som enligt muntlig uppgift använts som varggrop (Nysund 206:1). Nysund 194 är en fornlämningsliknande lämning (stensättningsliknande bildning) och Nysund 281:1 en fyndplats där en bit slagg påträffats. I en smalare del av Letälven finns tre lämningar registrerade, ett hammarområde (Nysund233:1), en kvarn (Nysund 79:1) samt uppgift om en hammare/smedja (Nysund 195:1). FIGUR 3. Utredningsområde 1 mot väster fotograferat av Kerstin Westrin. 6 SAU RAPPORT 2017:11

9 Tidigare undersökningar Inga arkeologiska undersökningar har utförts i direkt närhet av det område som nu är aktuellt. Söder om Liden, vid Vårbogrind, genomförde UV Bergslagen en arkeologisk utredning år Där påträffades då en stenåldersboplats (Nysund 295) med stenmaterial bestående av flinta, hälleflinta och kvarts. Fyndmaterialet bedömdes härröra från två skilda tidsperioder av mesolitikum. Boplatsen är belägen på en höjdnivå av cirka 70 meter över havet (Holm m fl 2006). År 2013 gjordes en arkeologisk utredning inför en planerad vindkraftspark. Två boplatser (Nysund 299 och 298) från äldre stenålder påträffades på höjdnivåer av cirka 110 respektive 120 meter över havet. Fyndmaterialet bestod bland annat av kvarts, flinta och asktuff (Knutsson m fl. 2013). Utredningsområdet Nysund 295 Nysund m Nysund 298 FIGUR 4. Utdrag ur terrängkartan med de undersökta stenåldersboplatserna och utreningsområdet markerat i rött. Skala 1: SAU RAPPORT 2017:11 7

10 Undersökningen Metod och genomförande Utredningen inleddes med en kart- och arkivstudie. I detta moment studerades historiska kartor, Riksantikvarieämbetets databas med registrerade lämningar (FMIS) samt databasen Skogens pärlor. Detta för att få en kulturhistorisk bakgrund till utredningsområdena och deras närområden. Detta för att kunna Identifiera områden med potential för att påträffa lämningar. Resultatet från studien fick sedan utgöra ett underlag vid fältinventeringen. Vid utredningens etapp 1 inventerades båda delområdena okulärt. De synliga lämningarna som påträffades dokumenterades i ord och bild. Områden som uppfattades mer gynnsamma för stenåldersboplatser mättes in. Vid etapp 2 provgropsgrävdes de områden som mätts in som möjliga boplatslägen. Det uppgrävda materialet sållades genom ett såll med maskstorleken fyra millimeter. 8 SAU RAPPORT 2017:11

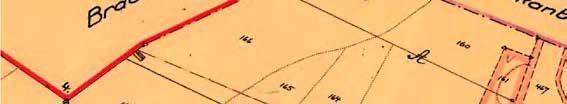

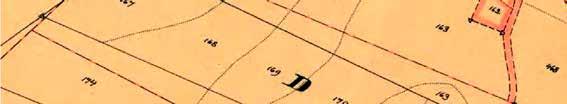

11 Utredningsresultat Kart- och arkivstudien Utredningsområdena ligger inom Lidens ägor på Häradsekonomiska kartan. Det aktuella kartbladet saknar årsangivelser men majoriteten av häradsekonomiska kartorna producerades sent tal och tidigt 1900-tal. När kartan ritades var området obebyggt och skogsbeväxt. På hemmanet Lidens lagaskifte karta från 1852 innehas utredningsområdena av gård D, bebodd av en ryttarmästare. Områdena är upptagna som skogsmark på allmänningen (18-nys-346) m FIGUR 5. Urklipp av rektifierad Laga skiftes karta från 1852 med utredningsområdena i blått och platsen för de båda husgrunderna, objekt 200 och 201, i grönt. Utredningsområde 1 Hela utredningsområdet 1 var avverkat men detta påverkade inte slutresultatet. De körskador som finns i en påträffad lämning har sannolikt uppkommit i samband med avverkningen av skogen. Etapp 1 Tre lämningar påträffades, var av två (objekt 200 och 201) motsvarar Skog&Historia:s objekt Den tredje lämningen är ett område med skogsbrukslämningar, en kolbotten med tillhörande kojruin (objekt 211). Sex lägen som uppfattades mer gynnsamma för stenåldersboplatser mättes in (Objekt 218, 223, 227, 231, 239, 244). Dessa lägen fanns på små och naturliga terrasser. Etapp2 Ett stort antal provgropar grävdes inom de inmätta lägena. Inget framkom i något av dessa lägen som visar att människor vistats på platsen under förhistorisk tid. SAU RAPPORT 2017:11 9

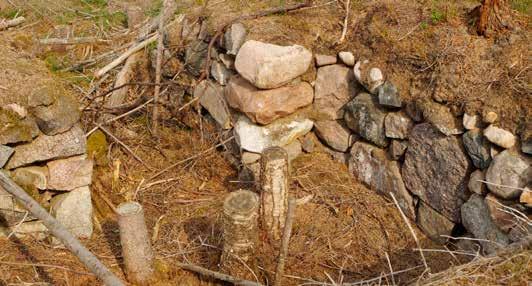

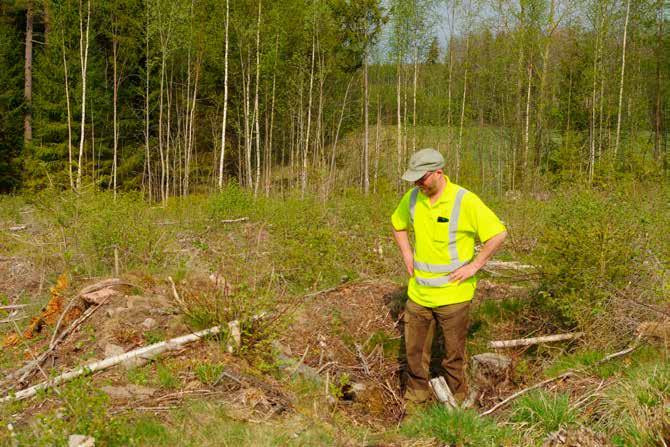

12 FIGUR 6. Utredningsområde 1 mot söder fotograferat av Kerstin Westrin. FIGUR 7. Objekt 201 och S&H fotograferat av Kerstin Westrin. FIGUR 8. Michel Guinard i Objekt 201 och befintlig grustäkt i bakgrunden fotograferat mot öster av Kerstin Westrin. 10 SAU RAPPORT 2017:11

13 Utredningsområde 2 Den nordöstra delen av utredningsområde 2 var störd av äldre täktverksamhet och beväxt med tät blandskog. Etapp 1 och 2 Då området visade sig vara delvis stört gjordes steg 1 och steg 2 vid samma tillfälle eftersom området i realiteten blev något mindre än planerat. Tre boplatslägen mättes in och provgropsgrävdes. Inget framkom som tyder på aktiviteter varken från förhistorisk eller historisk tid UO 1 och 2 Boplatsläge Äldre täkt m FIGUR 9. Fastighetskartan med utredningsområdena, boplatslägena och den äldre täkten markerat. Skala 1: SAU RAPPORT 2017:11 11

14 Slutsatser Vid utredningen framkom tre objekt. Två husgrunder och ett område med skogsbrukslämningar. Ett stort antal provrutor, minst fem inom varje boplatsläge, grävdes och sållades men inget framkom som visar att platserna nyttjades under stenåldern. Samtliga provgropar har återfyllts. Objekt 201 Objekt 200 Objekt Objekt UO 1 och m FIGUR 10. Fastighetskatan med utredningsområdena och de påträffade objekten markerade. Skala 1: SAU RAPPORT 2017:11

15 De två husgrunder som påträffades var i stort sett identiska. De är kallmurade, kvadratiska och delvis under marknivån. Till sina karaktärer liknar de två lämningarna grunder efter källare. Inga historiska kartor kan belägga byggnader på platsen. En tolkning är att det är vad som finns kvar efter två förrådsbyggnader med källare. En tanke är att de tillhörande två olika gårdar vilket skulle kunna förklara att de är två identiska grunder och på mark som är allmänning. Inga byggnader som motsvarar dessa två har kunnat beläggas på äldre kartor varken före eller efter De ger dock inte ett ålderdomligt intryck. Att påträffa lämningar efter kolframställning var inte så oväntat i ett område med ett före detta bruk i närområdet. Att framställa kol i resmila är en framställningsmetod som används under en lång tidsperiod. Denna period sträcker sig både före och efter FIGUR 11. Både kolbotten och tillhörande kojgrund har körskador, här står Michel i kojruinen där körspåren syns till vänster om honom, fotograferat av Kerstin Westrin. Foto 7867 SAU RAPPORT 2017:11 13

16 Referenser Holm, J. & Thorsberg, K. 2006: Arkeologisk utredning. Vårbogrind. Stenåldersboplats vid Letälvens strand. Närke, Nysund socken, Vårbo 1:39, RAÄ 200. Riksantikvarieämbetet, UV Bergslagen, Rapport 2006:15. (RAÄ dnr ) Knutsson, H., Asserstam, M., Pettersson, M. & Wikell, R., Rapport från särskild utredning och utvärdering av prediktiv modell. Stoneslab, Rapport 2013:5. (RAÄ dnr ). Arkiv och söktjänster FMIS=Fornsök cocoon/ fornsok/ search.html. Skogsstyrelsen skogens pärlor AKT Karta Åtgärd Arkiv År 18-nys-346 Liden Laga skifte Lantmäterimyndigheternas arkiv 1852 J Nysund Häradsekonomiska kartan Rikets allmänna kartverksarkiv J133-10e2d57 Håkanbol Ekonomiska kartan Rikets allmänna kartverksarkiv SAU RAPPORT 2017:11

17 Bilagor Bilaga 1. Objektstabell. Objekt Lämnings typ Bedömning efter etapp 1 och 2 Källa Beskrivning 200 Husgrund Övrig kulturhistorisk lämning Inventering S&H 201 Husgrund Övrig kulturhistorisk lämning Inventering S&H Husgrund, kvadratisk. 3x3 m och 1,5 m h kallmurad med naturstenar. Ingång i V bestående av en kallmurad gång, 1,5 m l och 1m b. Grunden ligger till stora delar under marknivån. V-sluttande sandig skogsmark. Hygge. Husgrund, kvadratisk, 3,5x3,5 m och 1,5 m h kallmurad med naturstenar. Ingång i V bestående av kallmurad gång, 2m l och 1,0m b. Grunden ligger till stora delar under marknivån. V-sluttande sandig skogsmark. Hygge. 211 Område med skogsbrukslämning Övrig kulturhistorisk lämning Inventering Kolbotten efter resmila, rund ca 20 m diam. vall endast i Ö sidan, 2m b och 0,2 0,3 hög. Direkt V om kolbotten, kojruin, 3,5x3m (NÖ SV) med spisröse i SV, 2,5x2m(S N) och 0,2 0,4 m h. Vall runt kojan, 1m b och 0,3 0,4 m h. V-sluttande sandig skogsmark. Hygge. Både kojan och kolbotten skadad av körspår (Ö V). Bilaga 2. Boplatslägen Område Objekt nr Storlek ca m/m² Antal rutor Jordkaraktär x7m / 79m² 9 Grus x6 m/ 40m² 5 Grus x7m/ 57m² 7 Sand x20m/ 525m² 15 Sand x12m/ 127m² 12 Sand x7m/ 48m² 5 Sand x5m/ 61m² 7 Sand x10m/ 91m² 10 Sand x10m/ 155m² 12 Sand SAU RAPPORT 2017:11 15
