1 Vindkraft vid Fägremo Fastighet Fägremo 1:2 i Töreboda kommun, Älgarås socken, Västergötland Särskild arkeologisk utredning etapp 1 och 2 Rapporter från Arkeologikonsult 2011:2475 Alexander Gill

2 Allmänt kartmaterial: Lantmäteriet Gävle Medgivande I 2009/0555.

3 Vindkraft vid Fägremo Fastighet Fägremo 1:2 i Töreboda kommun, Älgarås socken, Västergötland Särskild arkeologisk utredning, etapp 1 och 2 Rapporter från Arkeologikonsult 2011:2475 Alexander Gill Arkeologikonsult Optimusvägen 14 / Box Upplands Väsby Tel Fax

4 Sammanfattning Under april 2011 har Arkeologikonsult utfört en arkeologisk utredning etapp 1 & 2 inom fastigheten Fägremo 1:2 i Töreboda kommun, Västra Götalands län. I utredningsområdet planeras bygget av 20 vindkraftverk samt anläggningsvägar. Utredningen visar att inga fornlämningar berörs av exploateringen. 4

5 Innehållsförteckning Sammanfattning... 4 Inledning... 7 Syfte... 7 Genomförande... 7 Fornlämningsbild... 9 Resultatet av fältinventeringen Resultatet av provgropsgrävningen Referenser Tekniska och administrativa uppgifter

6 ± Km Figur 1. Undersökningsområdet markerat på Terrängkartan. Skala 1:

7 Inledning Arkeologikonsult har i april månad 2011 utfört en arkeologisk utredning etapp 1 och 2 inom fastigheten Fägremo 1:2 i Töreboda kommun (figur 1). Utredningen har genomförts på uppdrag av Prosperous Wind AB och efter beslut av Länsstyrelsen i Västra Götaland. Syfte Syftet med utredningen har varit att lokalisera, beskriva och kartlägga fornlämningar och kulturhistoriska lämningar, både synliga ovan mark och dolda under den. Utredningen motsvarar en särskilt arkeologisk utredning enligt Kulturminneslagen (SFS 1988:950). Projektet Skog och Historia har genomfört inventeringar inom utredningsområdet. En målsättning har även varit att besikta de lämningar som bedöms kunna beröras av den planerade exploateringen. Syftet med besiktningen har varit att fastställa om beskrivningarna och inmätningarna av Skog och Historia-objekten stämmer och om så är fallet att anmäla dessa till Fornminnesregistret (FMIS). Genomförande I juni 2009 utförde Arkeologikonsult en fältinventering inom området som del i en kulturhistorisk förstudie och arkeologisk utredning etapp 1 för MKB (Hed Jakobsson 2009). Därefter har vindkraftplaneringen ändrats med nya placeringar av flera verk samt nya anläggningsvägar. En detaljerad kart- och arkiv studie ingick i den tidigare genomförda utredningen. Detta underlag bedömdes även kunna ligga till grund för föreliggande utredning och momentet har därför inte upprepats. Utredningen inleddes med en fältinventering som berörde de anläggningsvägar som redan finns och som eventuellt kan behöva breddas och de anläggningsvägar som kommer att bli helt nybyggda. I samband med inventeringen genomsöktes också de ytor där vindkraftverken planeras att byggas. Enligt en byggspecifikation kommer fundamenten för vindkraftverken att bli maximalt 20 meter i diameter. Därutöver kommer marken att hårdgöras inom ett maximalt 2500 m² stort område. Ytor kring 7

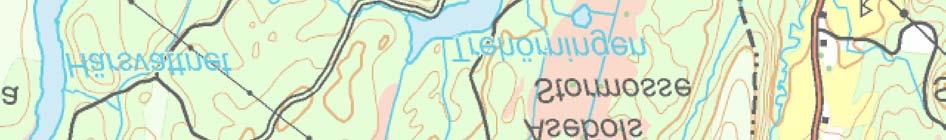

8 ")") 9791 och 9802 ± Objekt 2 Objekt 1 och 3 Älgarås 13:1!( 8420 ") Objekt ")!( Fornlämning enligt FMIS Skog och Historia-objekt 5519 ") 5496 ") ") Skog och Historia-objekt Vindkraftverk Nya vägar Befintliga vägar Km Figur 2. Befintliga och planerade anläggningsvägar, ytor för vindkraftverk, känd fornlämning, berörda Skog och Historia-objekt, inventeringsresultatet i form av områden med risk för fornlämning (gröna markeringar) samt läget för en påträffad sandtäkt (objekt 1) markerade på Terrängkartan. Skala 1:

9 varje kraftverk som motsvarar denna storlek genomsöktes. Lämningar dokumenterade i Skog och Historia-projektet och som bedömdes ligga i närheten av vägar och platser där vindkraftverk ska byggas besöktes i samband med inventeringen. Inmätningarna från Skog och Historia jämfördes med lägeshänvisningen i vår medhavda GPS. Beskrivningarna av objekten i Skog och Historia kontrollerades. I samband med inventeringen noterades lägen där fornlämningar bedömdes kunna finnas dolda under markytan. Påträffade objekt och platser där dolda fornlämningar bedömdes kunna finnas mättes in med D-GPS, fotograferades och beskrevs i text. Efter inventeringsmomentet vidtog utredningens steg 2. I samband med detta grävdes flera 0,5 x 0,5 meter stora provrutor i områdena med risk för dold fornlämning. Miljöbeskrivning Utredningsområdet ligger inom ett kuperat skogs- och höglandsområde mellan Vänern och Vättern. Det är beläget ca meter över havet. Terrängen kännetecknas av kullar och långsträckta åsformationer. Mellan höjderna finns rikligt med våtmarker, mossar, bäckar och mindre skogssjöar. Vegetationen domineras av tallskog och blandskog. Skogen brukas aktivt och korsas av skogsbilvägar och traktorstigar. Geologiskt präglas landskapsbilden av nord-sydligt och nordöst-sydvästligt löpande isälvsavlagringar av rullsten, grus och sand. Genom området löper också en kraftledning (figur 2). Fornlämningsbild Av FMIS framgår att inga redan kända fornlämningar påverkas av den planerade exploateringen. Få fornlämningar är registrerade i utredningsområdet överhuvudtaget. Raä 13:1 i Älgarås socken är den enda registrerade fornlämningen i utredningsområdets närhet. Denna ligger i områdets västra del ca. 600 meter sydväst om Bocksjömossen och beskrivs som en offersten. I en närmast oval och vattenfylld fördjupning i berget har mynt påträffats, det äldsta från 1930 och det yngsta från Lämningar påträffade i samband med Skog och Historia-projektet är mångfalt fler. Dessa har dock inte blivit inrapporterade till FMIS. De objekt som bedömdes beröras eller eventuellt kunna 9

10 beröras av exploateringen är: Objekt 9802, en stenbalkbro som ligger i utredningsområdets norra parti. Bron är 3,4 m lång i nord-sydlig riktning, 3,7 meter bred och 1 meter hög och består av av 0,3-1,0 meter stora stenar. Denna bro ligger under den befintliga arbetsvägen som löper i nord-sydlig riktning öster om sjön Trehörningen. 6-7 meter nedströms från bron ligger objekt 9791; en skvaltkvarn, 6x3 meter stor i nordväst-sydostlig riktning. Kvarnlämningen består av platta bearbetade och utvalda stenar, 0,2 till 0,4 meter stora. Dessa har lagts över bäcken (figur 3). Söder om Bocksjömossen, i utredningsområdets centrala del, ligger objekt Denna är en rund kolbotten som är 16 meter i diameter. Kolbotten ligger cirka 40 meter ifrån en befintlig anläggningsväg. Cirka 270 meter åt sydost ligger objekt 6187, en lämning av en kolarkoja med spisröse, 3x2 m i nord-sydlig riktning och 1,4 meter hög. Stenarna i röset är 0,1 till 0,5 meter stora. Kolarkojan ligger cirka 40 meter söder om den befintliga anläggningsvägen. I utredningsområdets södra parti ligger objekt 5519; en rund kolbotten med en diameter på 20 meter. Objektet ligger 5-6 meter norr om en befintlig anläggningsväg. Objekt 5496 är ett område med kolbotten och en lämning av en kolarkoja. Kolbotten är 14 meter i diameter. Objekten ligger 25 meter norr om en befintlig anläggningsväg. På krönet av Storudsåsen i utredningsområdets södra del ligger ett område med fossilåker, objekt 5663, som uppges bestå av 167 röjningsrösen. Området ligger väster om en befintlig anläggningsväg, som närmast går ett 10-tal meter ifrån den. 10

11 Figur 3. Skvaltkvarn. Foto från vägen i nordost. 11

12 Resultatet av fältinventeringen I samband med fältinventeringen hittades en kulturhistorisk lämning i form av en sandtäkt (objekt 1). Täkten mättes genom stegning upp till 5 x 3,5 meter och var ungefär 1,5 meter djup. Samtliga Skog och Historia-objekt som räknats upp ovan besiktigades. Beskrivningarna visade sig vara utmärkta och objektens inmätta position stämde väl överens med belägenheten enligt vår GPS. Dessa objekt kommer därför att anmälas till FMIS. Inget av Skog och Historia-objekten kommer kommer att beröras av den planerade exploateringen. Ett möjligt undantag är stenbalkbron (objekt 9802 ). Bron ligger under en befintlig anläggningsväg. Att döma av det digitala kartunderlaget vi haft tillgång till planeras dock inte vägen att byggas om eller förändras och bron ser därför inte ut att påverkas av projektet. Tre ytor där vindkraftverk planeras bedömdes kunna innehålla neolitiska bosättningar (objekt 2, 3 och 4). Dessa möjliga boplatsområden låg samtliga i krönlägen på väldränerad sandig jord (figur 4). Figur 4. Objekt 2. Ett av områdena som bedömdes möjligen kunna dölja en neolitisk bosättning. Foto från syd. 12

13 Resultatet av provgropsgrävningen I områdena med risk för stenåldersbosättning grävdes sammanlagt 36 provgropar; 12 gropar per plats fördelade med 5-10 meters mellanrum. Därutöver inspekterades ett antal rotvältor på varje plats. Inga fornfynd framkom och inte heller några tecken på forntida anläggningar eller kulturlager. De tomma provgroparna mättes inte in. Referenser Hed Jakobsson, Anna Vindkraft vid Fägremo. Töreboda kommun, Västra Götaland. Kulturhistorisk förstudie och arkeologisk utredning för MKB. Rapporter från Arkeologikonsult 2009:

14 Tekniska och administrativa uppgifter Länsstyrelsens diarienummer: Arkeologikonsults projektnummer: 2011:2475 Uppdragsgivare: Prosperous Wind AB Typ av undersökning: Särskild arkeologisk utredning etapp 1 och 2 Utförandetid: Socken: Älgarås Kommun: Töreboda Län: Västa Götaland Landskap: Västergötland Fastighet: Fägremo 1:2 Projektledning: Fältarbete: Kartor: Layout: Rapportförfattare: Alexander Gill Alexander Gill, Mikael Bertheau Mikael Bertheau Mikael Bertheau Alexander Gill 14
