Grindstugan. Arkeologisk förundersökning. Fornlämning Uppsala 524:1, Fastighet Kåbo 1:1, Uppsala kommun, Uppsala Län. SAU rapport 2016:9

Transkript

1 Grindstugan Arkeologisk förundersökning Fornlämning Uppsala 524:1, Fastighet Kåbo 1:1, Uppsala kommun, Uppsala Län SAU rapport 2016:9 Mattias Ahlbeck

2 SAU rapporter 2016:9 ISSN SAU 2016 UTGIVNING OCH DISTRIBUTION Societas Archaeologica Upsaliensis Thunbergsvägen 5B, Uppsala TEKNISKA OCH ADMINISTRATIVA UPPGIFTER Länsstyrelsens dnr och datum för tillstånd: , SAU:s projektbeteckning: 2191 Uppdragsgivare: Uppsala Kommun, Stadsbyggnadsförvaltningen Belägenhet LANDSKAP: Uppland LÄN : Uppsala KOMMUN: Uppsala SOCKEN: Uppsala FASTIGHET: Kåbo 1:1 RAÄ: Uppsala 524:1 FASTIGHETSKARTBLAD: 66G3EN UPPSALA KOORDINATER: / HÖJD: m ö h 31,2 32,8 Undersökningen TYP AV UNDERSÖKNING: Arkeologisk förundersökning DATUM I FÄLT: till UNDERSÖKT YTA: Förundersökningsområdet 2064 m 2 KOORDINATSYSTEM: SweRef 99 TM HÖJDSYSTEM: RH2000 INMÄTNINGSSYSTEM: RTK-GPS Personal: Mattias Ahlbeck & Peter Berg Fynd förvaras: Inga fynd tillvaratogs Arkivmaterial: På SAU i väntan på fördelning. OMSLAGSBILD: Torrsållning i regn (Foto Peter Berg) ALLMÄNT KARTMATERIAL: Lantmäteriet Medgivande MS2007/04080 DIGITALA PLANER: Mattias Ahlbeck LEKTÖR: Niklas Stenbäck TRYCK: Societas Archaeologica Upsaliensis 2

3 Innehåll Sammanfattning 4 Inledning 5 Antikvarisk bakgrund 7 Topografi och fornlämningsmiljö 7 Tidigare undersökningar 7 Undersökningen 10 Metod och genomförande 10 Undersökningsresultat 11 Slutsats och utvärdering 11 Referenser 11 Bilagor 12 Rutbeskrivningar. 12 3

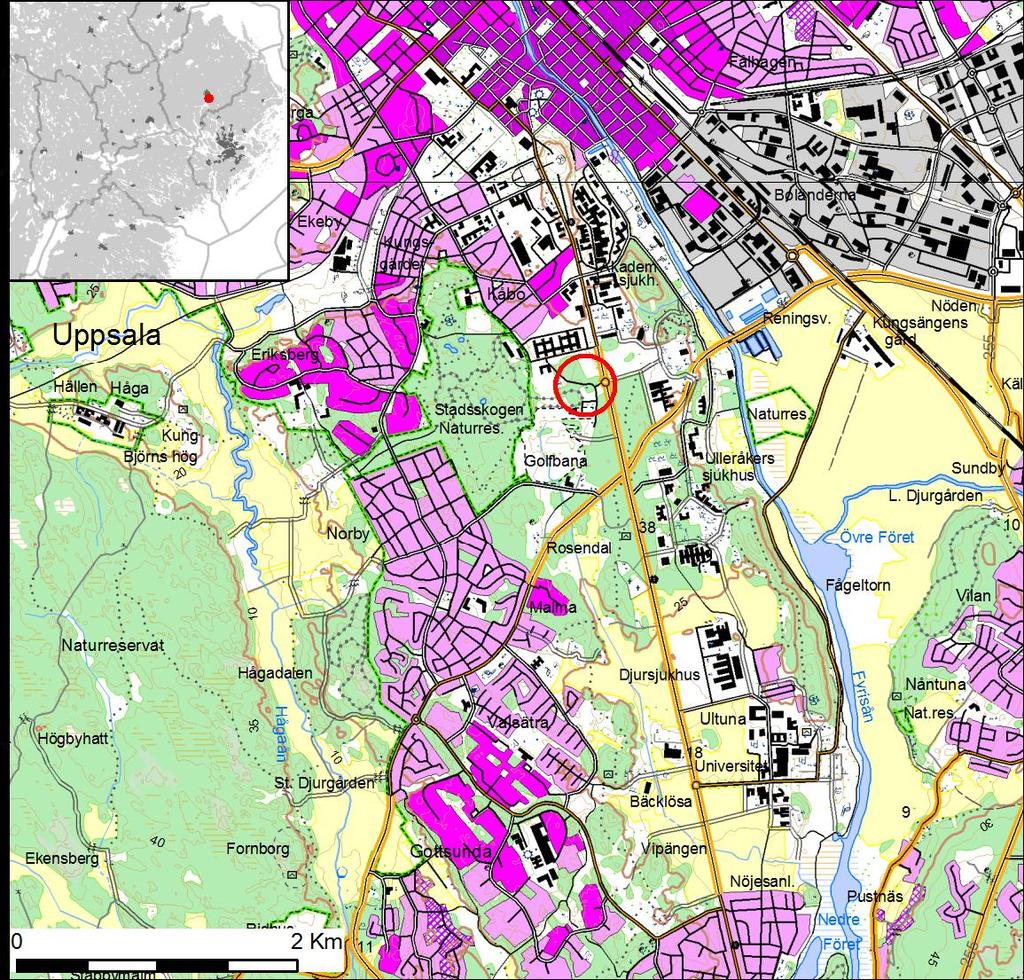

4 Sammanfattning Societas Archaeologica Upsaliensis har under perioden september 2015 utfört en arkeologisk förundersökning av del av fornlämningen Uppsala 524:1. Det aktuella undersökningsområdet var svårt stört av ett flertal lednings- och kabelnedläggningar. Området ligger på ca 32 meters höjd över havet och hade under en arkeologisk utredning år 2000, givit fynd av bergartsavslag. Tidigare hade även ett fragment av en båtyxa hittats och sammantaget pekade detta på att en boplatskontext kunde finnas i området. Av undersökningsytans totalt 2064 m 2, var endast 700 m 2 tillgängligt för undersökning på grund av befintliga kabelnedläggningar och vägar. Under undersökningen fördelades sju stycken 1,5 x 1,5 m. stora provrutor över undersökningsytan. Inom varje 1,5 x 1,5 meters område grävdes sedan en 0,5 x 0,5 m. provruta. Inget av antikvariskt värde framkom. Figur 1. Utdrag ur Terrängkartan med undersökningsområdet markerat. Lantmäteriet Gävle. Medgivande MS2007/ Skala 1:

5 Inledning Under perioden september 2015, utförde SAU en arkeologisk förundersökning av Uppsala 524:1, som ligger strax sydväst om gamla regementet I16. Det av fornlämningen aktuella undersökningsområdet var svårt stört av ett flertal lednings- och kabelnedläggningar. Eftersom stora delar av undersökningsområdet innehöll ledningar av olika slag återstod endast delar av undersökningsområdets västra del som möjligt undersökningsområde. Figur 2. Översiktsbild över undersökningsområdet från öster. Södra ytan till vänster och norra ytan på andra sidan vägen till höger. Foto Mattias Ahlbeck. 5

6 Figur 3. Översiktskarta över undersökningsområdet med begränsningen av Uppsala 524:1. Skala 1:750. 6

7 Antikvarisk bakgrund Topografi och fornlämningsmiljö Undersökningsområdet ligger inklämt mellan lunchrestaurangen Grindstugan i väster och Shellmacken i öster och delas av en mindre väg i en nordlig och en sydlig del (Figur 3). Området ligger på ca 32 meters höjd över havet. Den nordliga delen utgörs av plan gräsbevuxen mark och den södra ligger i lätt kuperad skogsmark (Figur 2). Tidigare undersökningar Området där Uppsala 524:1 framkom definierades som riskområde efter en arkeologisk utredning som utfördes I området hade flera fynd påträffats som indikerade en mellanneolitisk boplats eller gravar från stridsyxekultur, bland annat en båtyxa (Ljungkvist 2000:15). Vid en senare fördjupad arkeologisk utredning framkom indikationer på att det strax norr om Grindstugan funnits en byggnad från historisk tid, troligen den som finns på Arméns underofficersskolas karta från Bergartsavslag framkom i en provgrop strax norr om Grindstugan och i en provgrop öster om samma byggnad. Fyndplatserna angränsar till varandra och antyder att platsen utnyttjats någon gång under mellan-senneolitikum. Provgroparna var placerade vid den ungefärliga fyndplatsen för båtyxan. Denna utgör en eggdel och det faktum att den utgör ett fragment bör enligt Malmer (1975:101) indikera en boplatskontext (Guinard 2001:7). Vid utredningen 1999 påträffades även Uppsala 568:1, vilken ligger ca 475 m. söder om Uppsala 524:1. Här påträffades keramik och brända ben i en rotvälta och höjdnivån talar även här för en mellan-senneolitisk lämning (se Figur 4). 7

8 38:9 Kåbo 1:1 1 47:3 47:2 50:3 50:2 51:1 50:1 53:1 1 Skola 53:1 2 Uppsala 14:1 Åsen Uppsala 15:1 KoloniomrṢten Sturemonumentet 1:23 1:14 2 Uppsala 67:1 1:1 Uppsala 54:2 Uppsala 54:1 1:31 1:22 1:10 1:27 1:29 1:20 1 1:19 1:20 2 KRONÅSEN Uppsala 397:1 Uppsala 396:1 1:15 Uppsala 524:1 1:18 4 Uppsala 349:1 7:1 Stadsskogen 1:20 3 1:20 4 1:18 1 Golfbana 1:75 1:74 1:54 Uppsala 568:1 Uppsala 568:2 Uppsala 568:3 KRONÅSEN 1:18 1:19 59:2 59:1 54:1 54:3 Uppsala 399:1 Skola54:6 55:1 55: m 58:1 55:6 57: Figur 4: Utdrag ur fastighetskartan med fornlämningar i undersökningsområdets närområde. Skala 1:

9 Figur 5: Översiktskarta över undersökningsområdet med provrutor utsatta. Skala 1:500. 9

10 Undersökningen Metod och genomförande Eftersom två ledningsägare ännu inte skickat utsättare när undersökningen påbörjades, så var det av säkerhetsskäl inte görligt att använda grävmaskin, utan vi var tvungna att utföra avtorvningen för hand. Därför fördelades sju 1,5 x 1,5 m. stora provrutor över undersökningsytan, sammanlagt 15,75 m 2. Dessa torvades av för hand och finrensades med skärslev. Inom varje 1,5 x 1,5 meters område grävdes sedan en 0,5 x 0,5 m. provruta i två stycken fem cm stick (se Figur 5). När inga fynd gjordes i dessa rutor, spadades de ned till 50 cm:s djup, för att säkerställa att ingen flygsandsöverlagring skett. Massorna från dessa torrsållades i såll med fyra mm. maskor. Slutligen återfylldes de undersökta områdena. Figur 6: Avskrädesgrop påträffad i ruta 5. Foto Peter Berg. 10

11 Undersökningsresultat Inga arkeologiska objekt eller fynd framkom vid undersökningen. Den enda anläggningen utgjordes av en avskrädesgrop påträffad i ruta fem (Figur 6). Fyllningen innehöll bland annat tegel, glas, kakel och patronhylsor. I område ett till fyra framkom i brunjordshorisonten samma material, förutom kakel. Det underliggande sandlagret var helt sterilt. I ruta sex och sju (norr om cykelvägen) återfanns ett påfört utfyllnadslager. Detta övergick tvärt i samma sterila undergrund som område ett till fyra. Det vill säga, ingen äldre markhorisont fanns bevarad under det påförda lagret. Slutsats och utvärdering Undersökningsområdets bestod totalt av 2064 m 2, men områdets östra del var inte tillgängligt för undersökning på grund av befintliga ledningsnedläggningar. För undersökning kvarstod ca 700 m 2. Områdets nordvästra del har varit föremål för omfattande markberedning, sannolikt med maskin. I områdets sydvästra del kvarligger brunjorden över en undergrund bestående av sand. Inget av dessa lager innehöll dock något av arkeologiskt intresse. Referenser Guinard, M Fördjupad arkeologisk utredning inför utarbetandet av detaljplaneprogram för områdena Ulleråker och Rosendal. Bondkyrko socken, Uppsala kommun. SAU Rapport 2001:3. Ljungkvist, J Arkeologisk utredning. Ultuna, Ulleråker och Rosendal. Uppsala stad och Bondkyrko socken, Uppland. Med bidrag av: Fredrik Hallgren, Lars Sundström, Clas Tollin & Anneli Wallgren. SAU rapport no

12 Bilagor Rutbeskrivningar. Rutnummer Storlek Lagerföljd Deldjup (cm) 1 1x1 m Gräs & Torv 10 Brunjord 7 2 1x1 m Gräs & Torv 13 Brunjord x1 m Gräs & Torv 13 Brunjord x1 m Gräs & Torv 7 Brunjord x1 m Gräs 4 Grå silt med osorterad sten (påfört) x1 m Gräs & Torv 7 Grå silt med osorterad sten (påfört) ,5x0,5 Rödbrun sand ,5x0,5 Rödbrun sand ,5x0,5 Rödbrun sand ,5x0,5 Rödbrun sand ,5x0,5 Rödbrun sand ,5x0,5 Rödbrun sand 26 12
