1 TräCentrum Norr Kontinuerlig Automatisk Provsågning Jens Flodin SP Trätek

2 Spårbarhet på individnivå Information

3 Information Förlorad information Skördare Mätstation Såghus Råsortering Justerverk Källa: VTT

4 Råvara Produkt Stam Stock Rått Justerat

5 Spårbarhet på individnivå

6 Olika dimensioner

7 Olika dimensioner

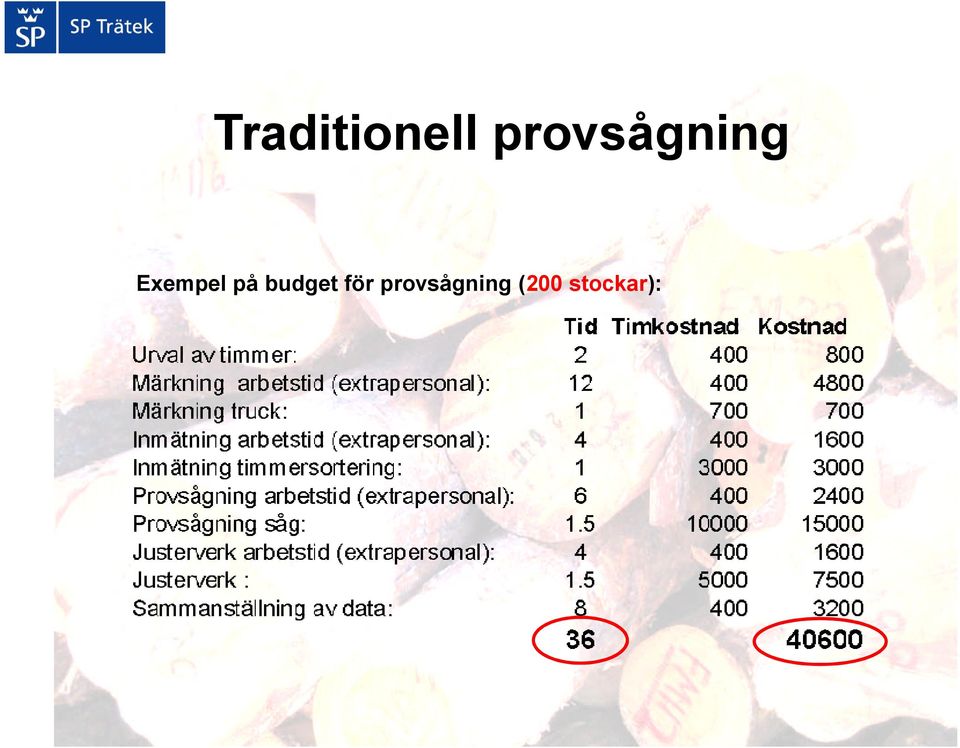

8 Traditionell provsågning Exempel på budget för provsågning (200 stockar):

9 SCA Munksund Sågar enbart tall Årsproduktion: ca m 3 Befintlig databas Spåra en delmängd av flödet, ca 0,5 1% Använda befintlig teknik Bygga databas för processuppföljning och processbeslut Effektivare utnyttja råvaran Öka kundanpassning och lönsamhet

10 22 mm 4 mm

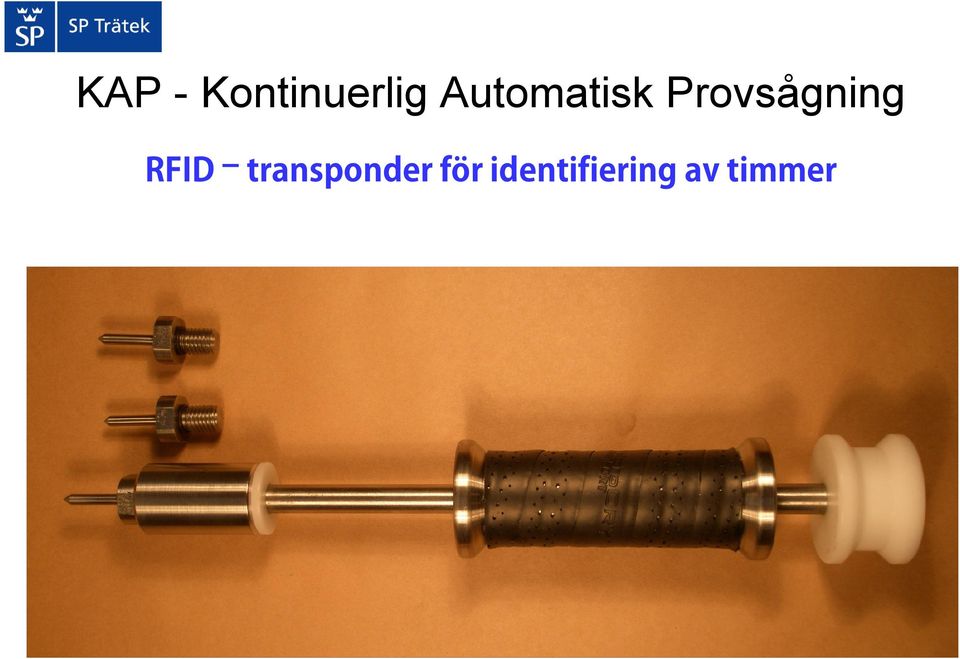

11 RFID transponder f⑸ r identifiering av timmer

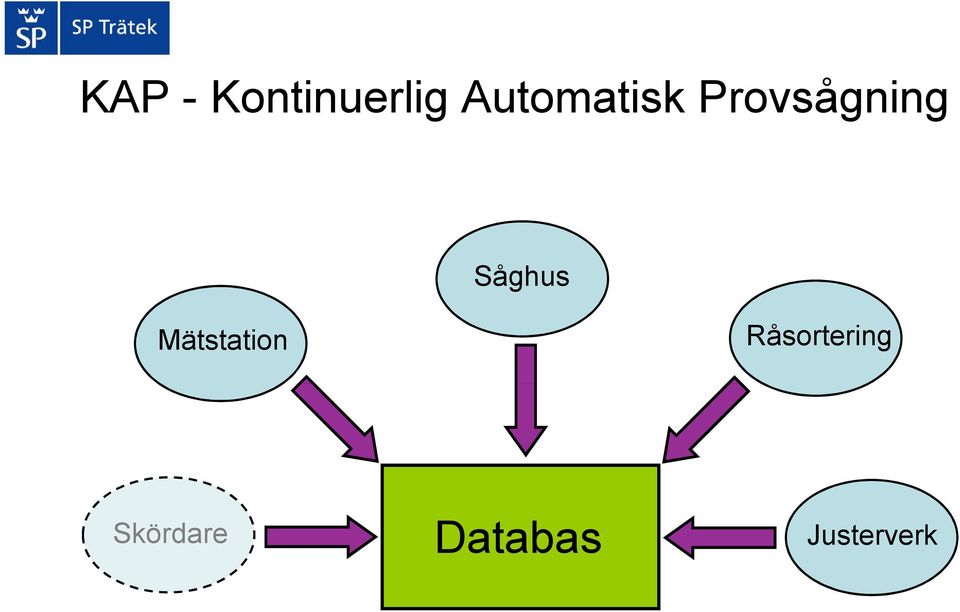

12 Såghus Råsortering Mätstation Skördare Databas Justerverk

13 Antenn för avläsning i mätstation

14 3D- och röntgendata till databasen

15 3D- och röntgendata till databasen

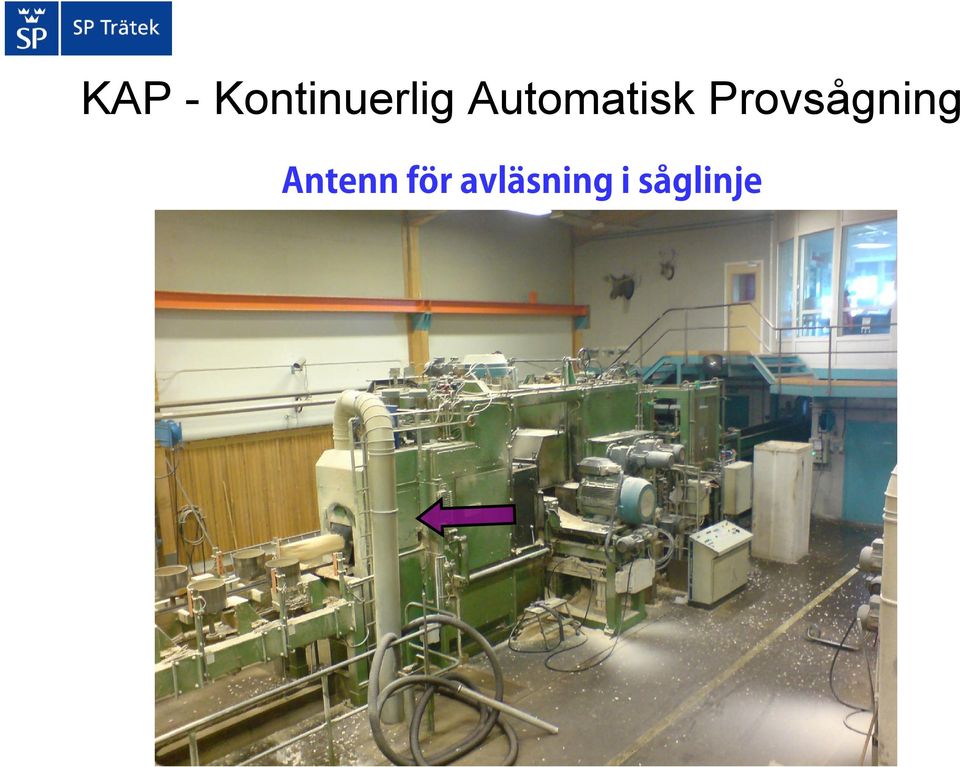

16 Antenn för avläsning i såglinje

17 Antenn för avläsning i såglinje

18 Antenn för avläsning i såglinje

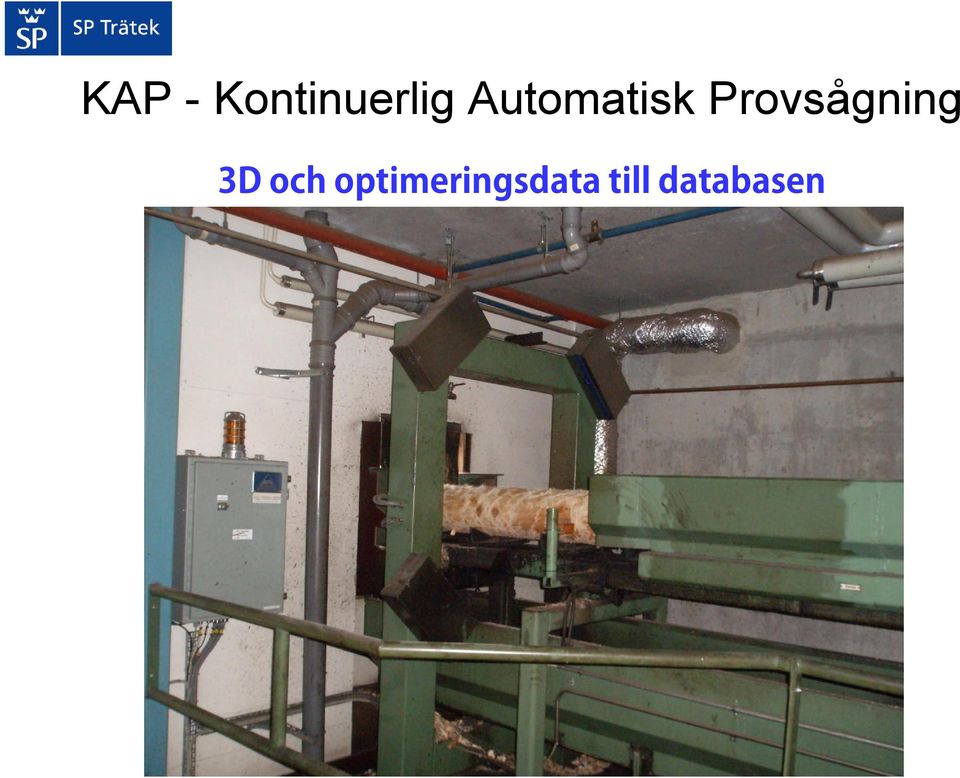

19 3D och optimeringsdata till databasen

20 3D och optimeringsdata till databasen

21 Optimeringsdata till databasen

22 Optimeringsdata till databasen

23 Taktning av färgspruta

24 Taktning av färgspruta

25 Fotoceller för avläsning i råsortering

26 FinScan data till databasen

27 Befintlig ID-märkning till torra sidan

28 Avläsning av befintlig ID-märkning på torra sidan

29 FinScan data till databasen

30 Databas Krok / Avsmalning på stock Avkap virke

31 SortDia = ToppDia k1*båghöjd + k2*avsmalning Fack 1 Fack 2 Fack 3

32 SortDia = ToppDia k1*båghöjd + k2*avsmalning Fack 1 Fack 2 Fack 3

33 SortDia = ToppDia k1*båghöjd + k2*avsmalning Fack 1 Fack 2 Fack 3

34 Längd Stock Skördare Avkap justerverk Databas

35 osv osv.

36

37 Läsbarhetstest 85 stockar totalt 49 stockar taggade (49/49)=100% (45/49)=92% (150/(49*4))=77% (150/(45*4))=83%

38 Data samlade från KAP KvistVolym KvistIndex Antal kvistar*storlek kvistar

39 Kvistindex Plank (FinScan) 1 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0, Kvistvolym Stock (Röntgen)

40 Kvistindex Plank (FinScan) 1 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0, Kvistvolym Stock (Röntgen) 1 0,9 0,8 0,7 0,6 0,5 0,4 Utsorterad Volym 0,3 Korrekt Utsorterat 27 % 0,2 0, Gränsvärde Kvistvolym

41 Kvistindex Plank (FinScan) 1 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0, Kvistvolym Stock (Röntgen) 1 0,9 100 % 0,8 0,7 0,6 0,5 0,4 Utsorterad Volym 0,3 Korrekt Utsorterat 0,2 0, Gränsvärde Kvistvolym

42 Kvistindex Plank (FinScan) 1 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0, Kvistvolym Stock (Röntgen) 1 0,9 0,8 0,7 73 % 0,6 0,5 0,4 Utsorterad Volym 0,3 Korrekt Utsorterat 0,2 0, Gränsvärde Kvistvolym

43 Kvistindex Plank (FinScan) 1 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0, Kvistvolym Stock (Röntgen) 1 84 % 0,9 0,8 0,7 0,6 0,5 0,4 Utsorterad Volym 0,3 Korrekt Utsorterat 0,2 0, Gränsvärde Kvistvolym

44 Kvistindex Plank (FinScan) 1 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0, Kvistvolym Stock (Röntgen) 1 0,9 0,8 0,7 0,6 0,5 0,4 Utsorterad Volym 0,3 Korrekt Utsorterat 0,2 0, Gränsvärde Kvistvolym

45 Erfarenheter från installationerna Utveckling Analys

46 Erfarenheter från installationerna

47 Erfarenheter från installationerna

48 Erfarenheter från installationerna Nivå 1: Normal drift Nivå 2: Läst RFID tagg

49 Erfarenheter från installationerna Niv⒐ 1: Normal drift Niv⒐ 2: L⒏ st RFID tagg

50 Erfarenheter från installationerna Stock kö till färgspruta

51 Erfarenheter från installationerna

52 Erfarenheter från installationerna

53 Erfarenheter från installationerna

54 Möjligt alternativ till färgsprutan

55 Möjligt alternativ till färgsprutan

56

57 Möjligt alternativ till färgsprutan Längd Ca 90%

58 Möjligt alternativ till färgsprutan Längd

59 Korrekt matchning Bra överensstämmelse Träffprocent > 95% Felaktig matchning Sämre överensstämmelse

60 Frågor?
