Montage instruktion Brilliant tak 3x6, 4x8 och 5x10 meter.

Transkript

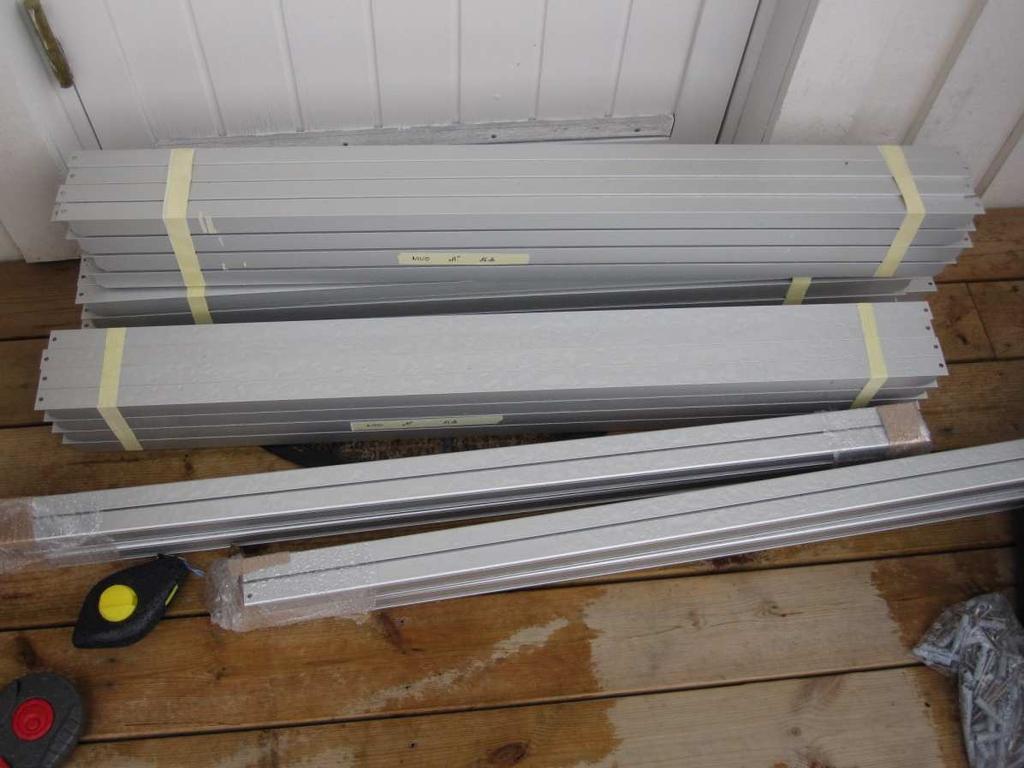

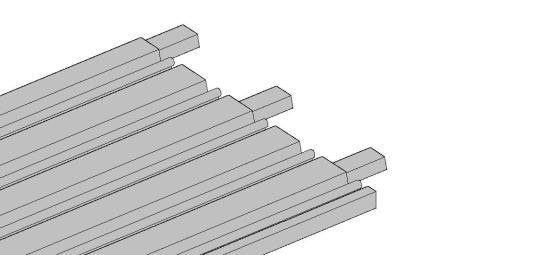

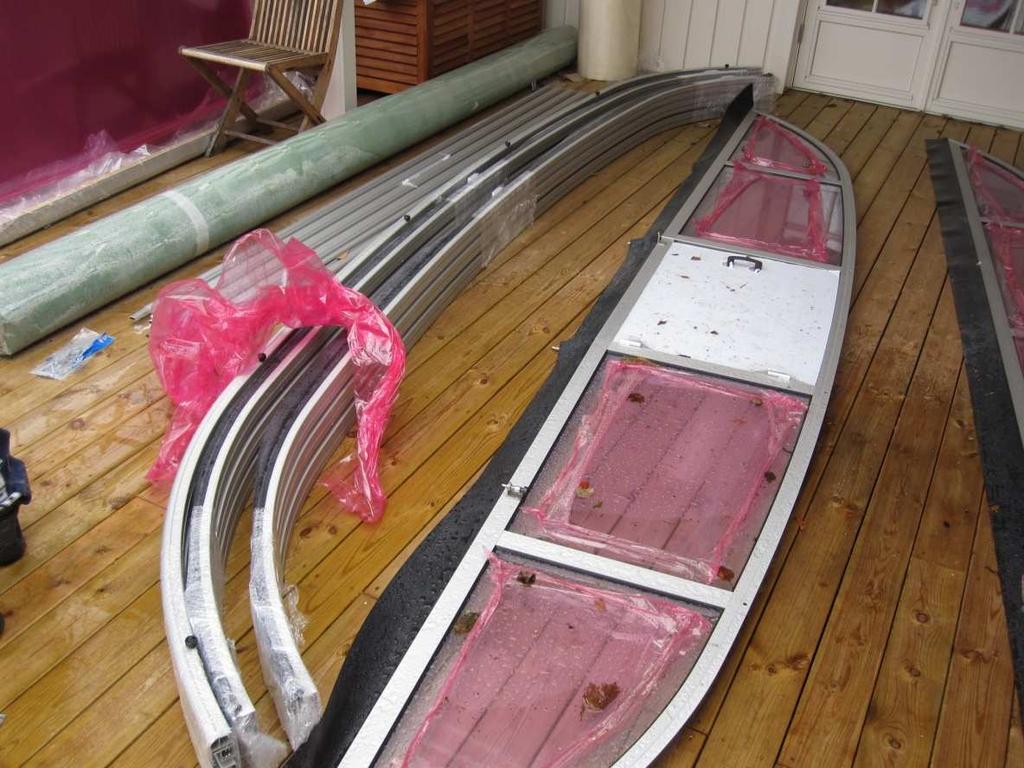

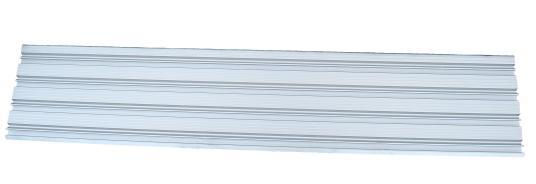

1 Montage instruktion Brilliant tak 3x6, 4x8 och 5x10 meter. Montera skenor enligt måttskiss för din storlek, det är viktigt är att måttet mellan skenorna hålls +- 1 mm. Kontrollera måttet mellan skenor och diagonalmåttet. Bågar och profiler är hopbuntade och märkta med, ex. 4x8 storlek 1-4 på profiler och plastskivor.

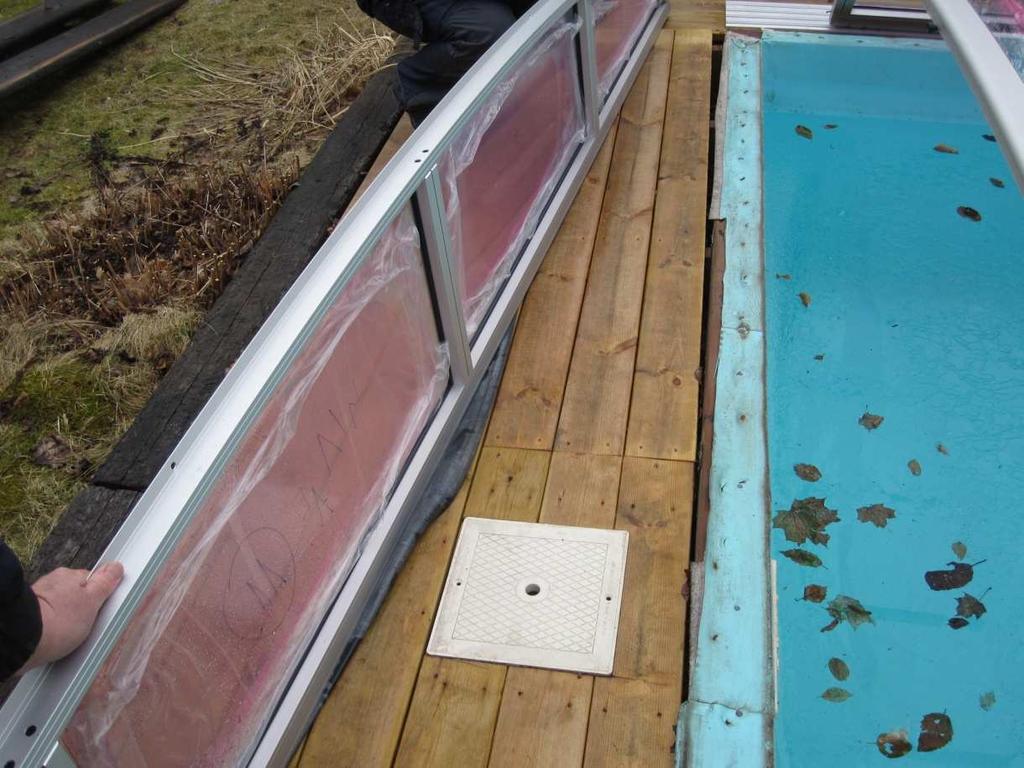

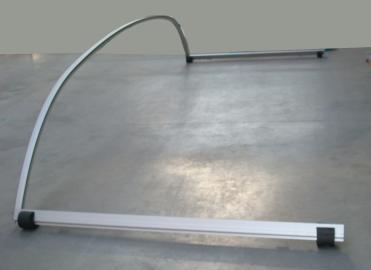

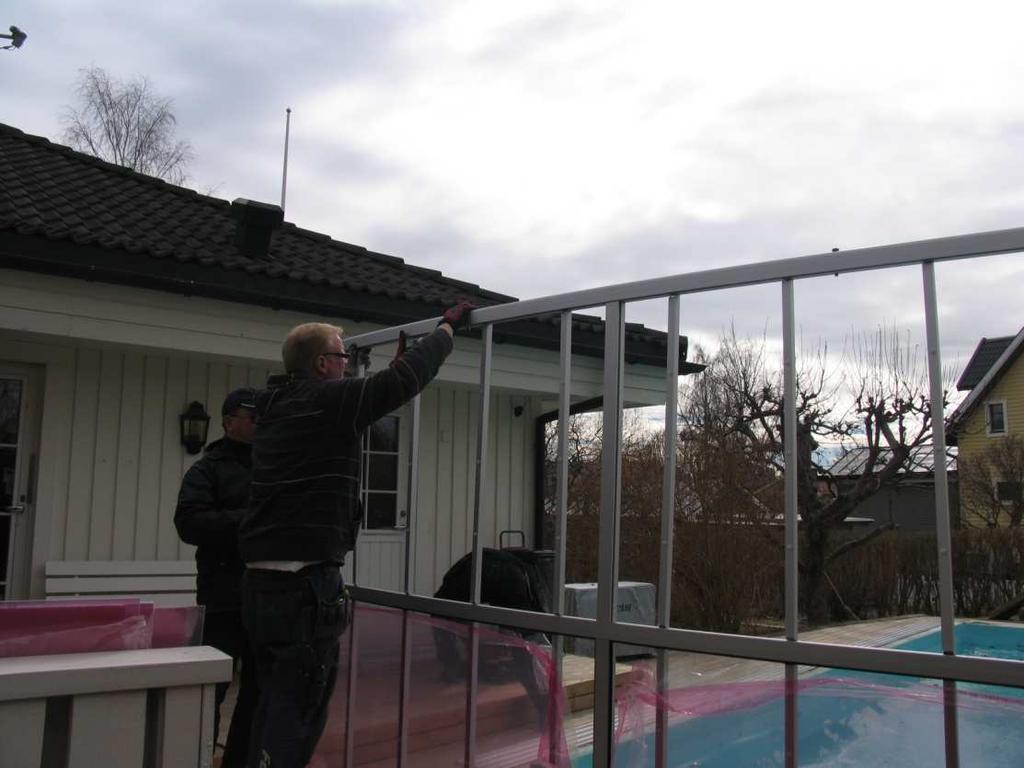

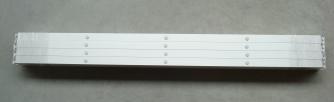

2 De tjockare profilerna är mittenstag och de tunnare är sido bärstag. Dessa popnitas ihop med bågarna. Mittstaget har 2 popnit per sida övriga har 1 per sida. Alla stag/bågar är förborrade för enkelt montage. Nita ihop hela takdelen som bilden visar, montera sedan plastskivorna.

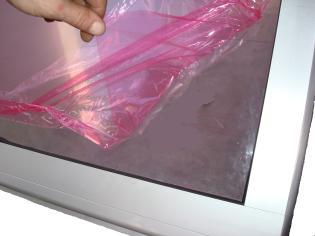

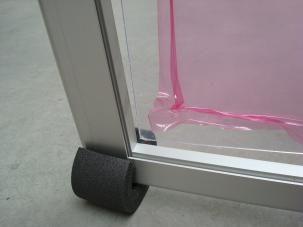

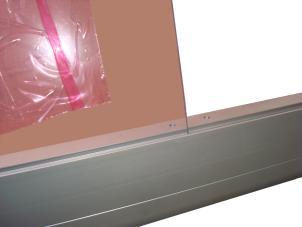

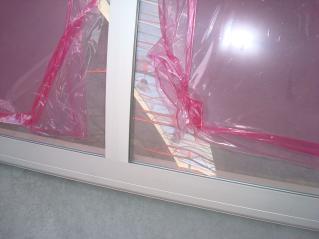

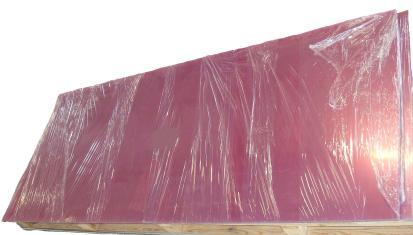

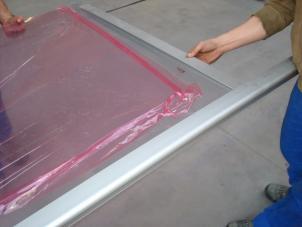

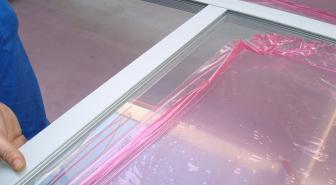

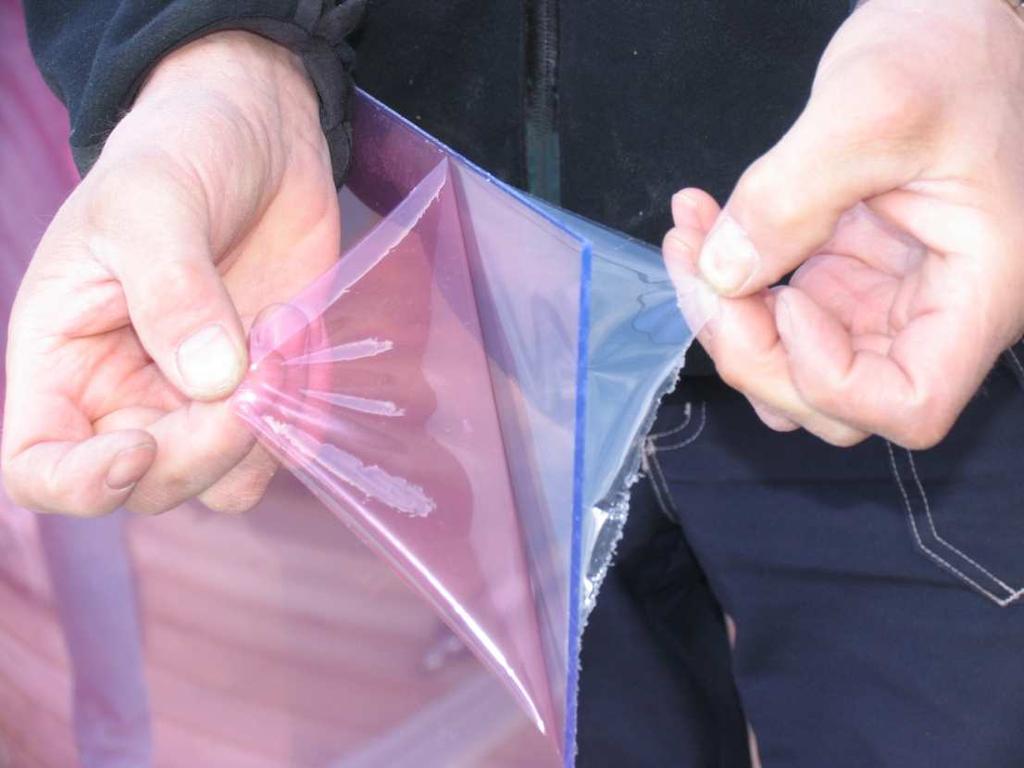

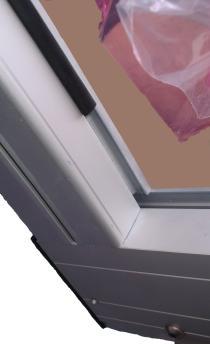

3 OBS! Plastskivorna har olika färg på skyddsplasten den RÖDA skall vara utåt då den har ett uv skydd. Om glaset har vit (ej genomskinlig) plast kan den monteras hur som helst. Nu monteras den sista bågprofilen. Skjut i de sista plastskivorna och montera bottenprofilerna med hjul. Notera att låssprinten skall peka bakåt i poolens längdriktning. Dom passar bara på ett sätt.

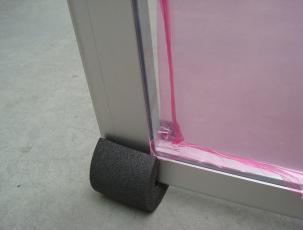

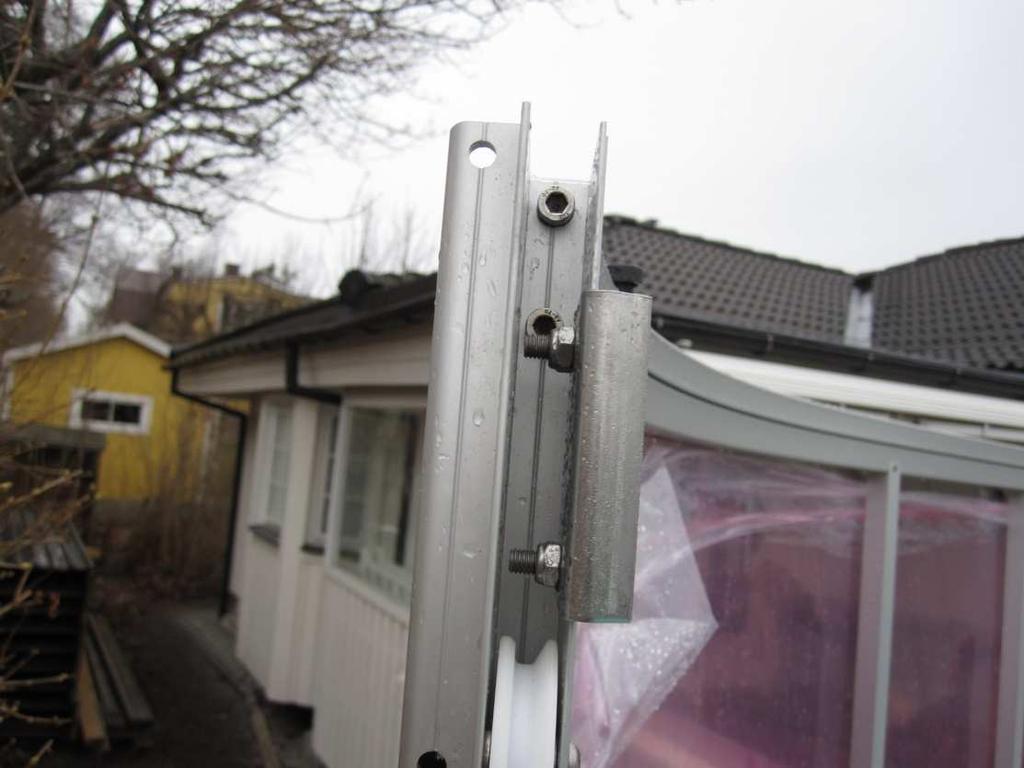

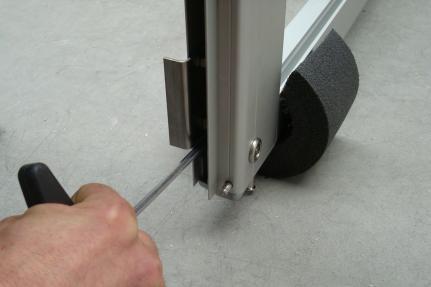

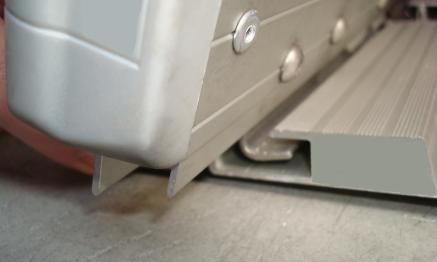

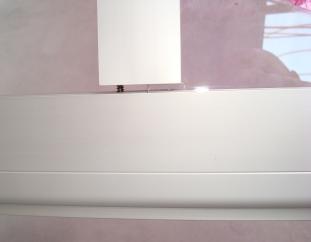

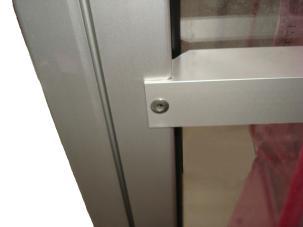

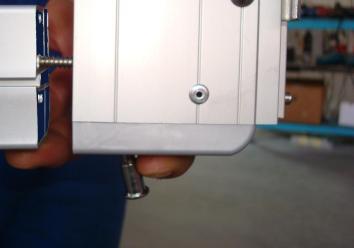

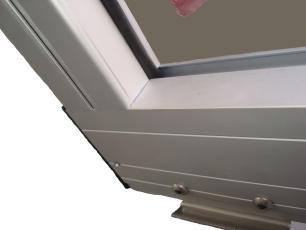

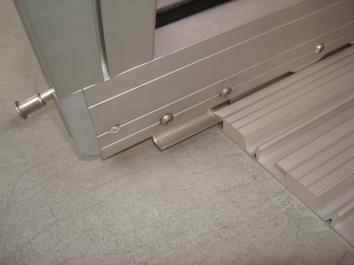

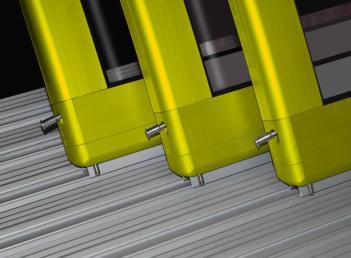

4 Bottenprofilen monteras med de långa insex skruvarna (70mm) 6 st. per profil Här visar hur bottenprofilen ska se ut monterad.

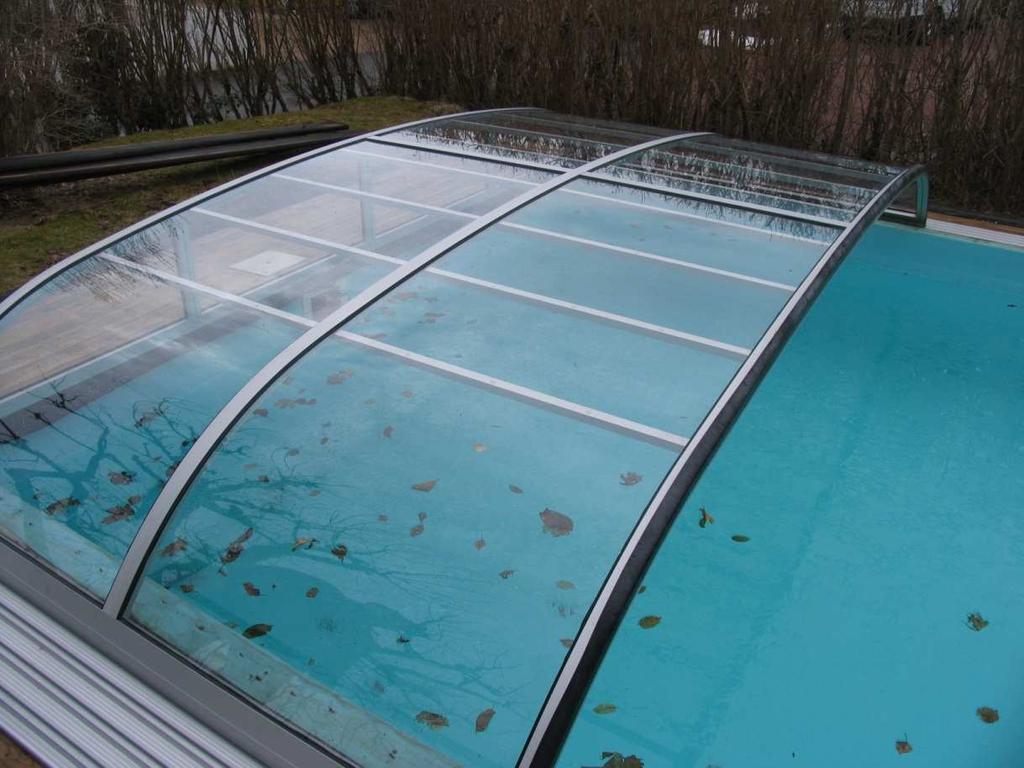

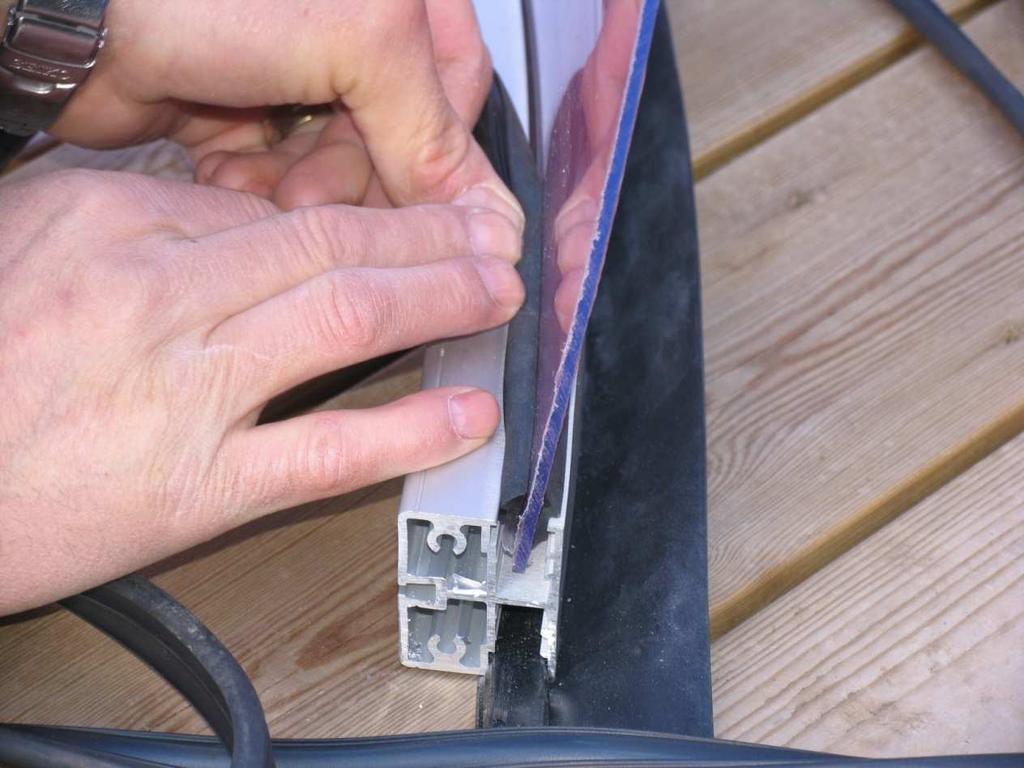

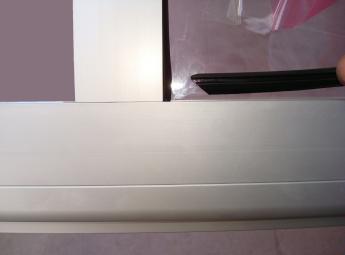

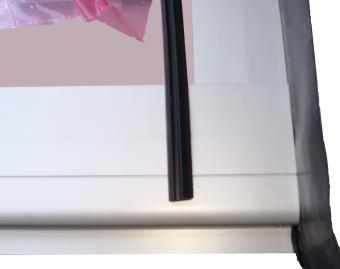

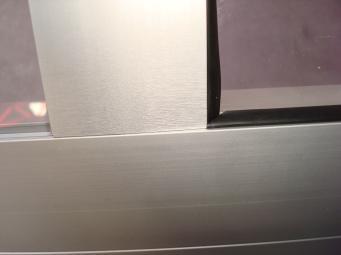

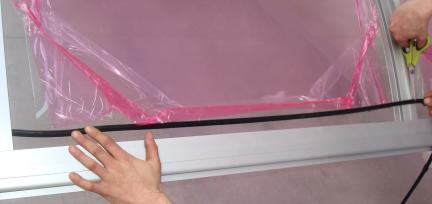

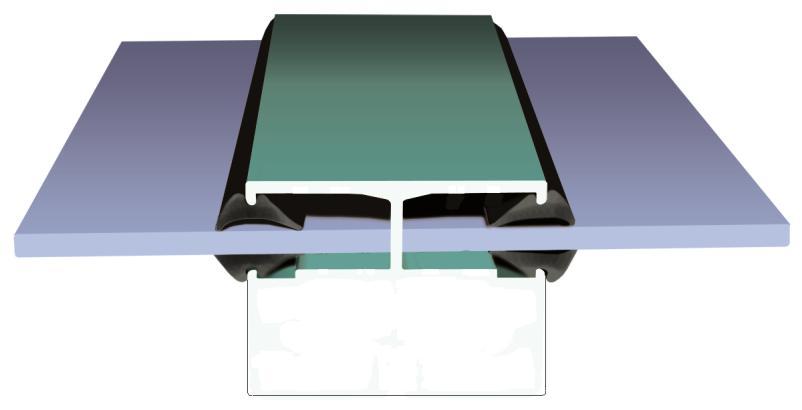

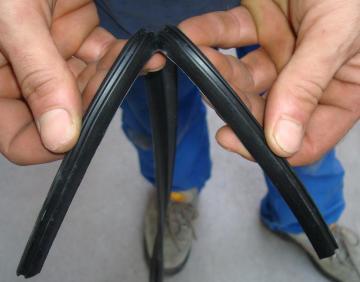

5 Här monteras gummi listen, Listen är 2 delad och ska rivas isär OBS! blanda hår schampo i en hink med vatten blötlägg hela listen i hinken för enklare montage. Listen monteras från båda sidor samtidigt. Listen är oliksidig och den delen som gör att fogen ser mindre ut skall vara utåt. Här är en takdel färdigmonterad.

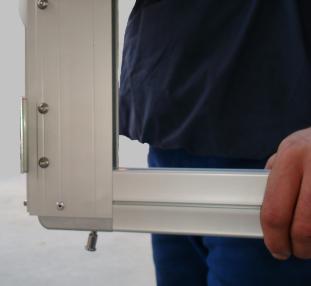

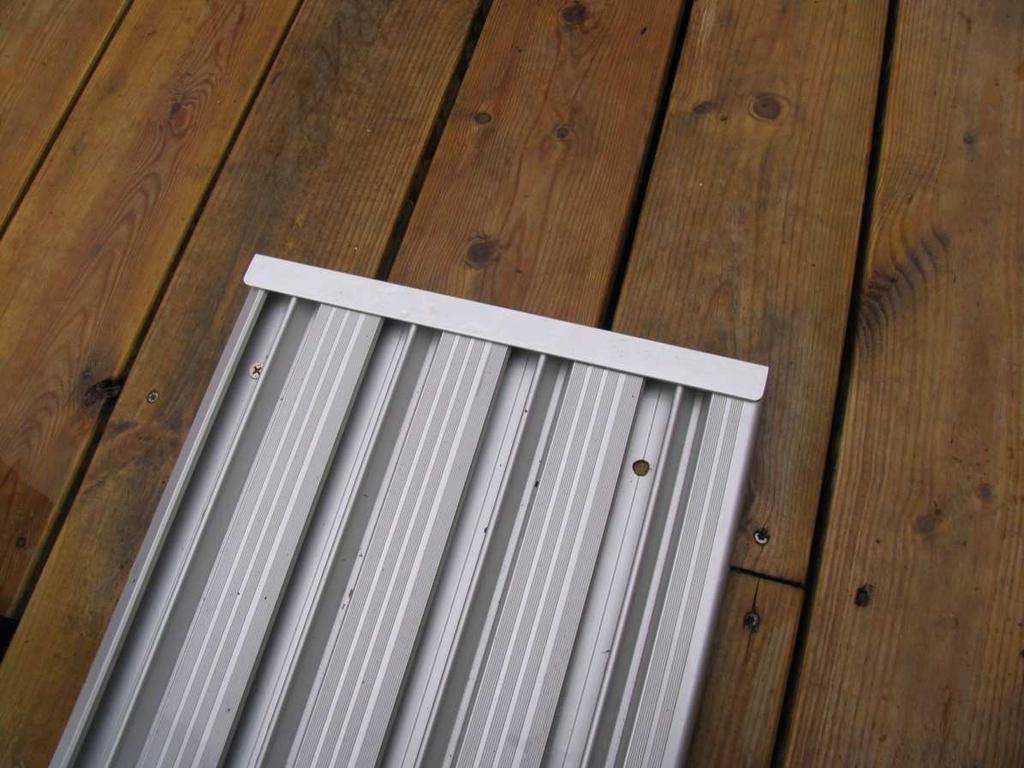

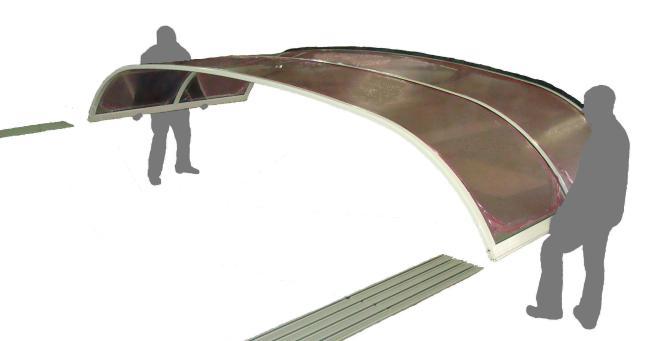

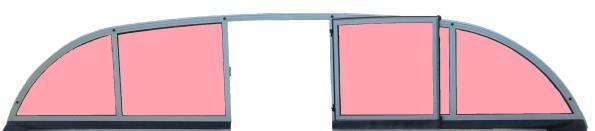

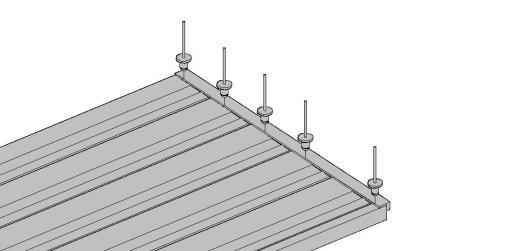

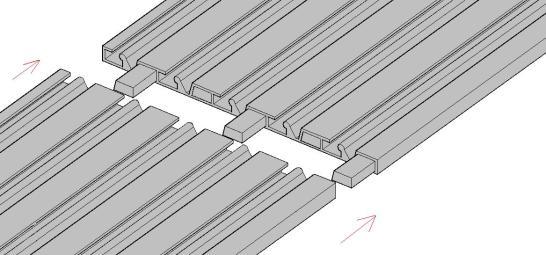

6 Montera gaveln på taket, lossa vingmuttrarna och lyft på gaveln lås med muttrarna. När alla takdelar är klara, placera ut takdelarna så att de överlappar varandra en profiltjocklek ca 50mm. Lägg ut stoppblecket enligt bild och borra/popnita fast.

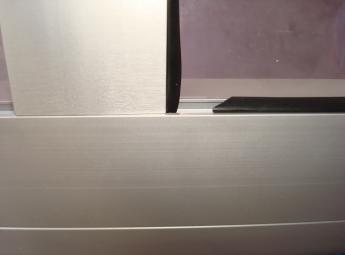

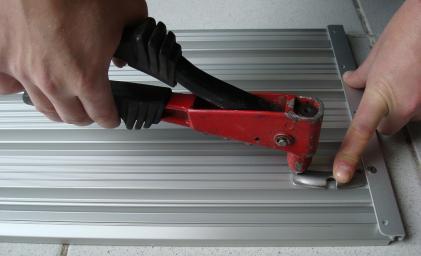

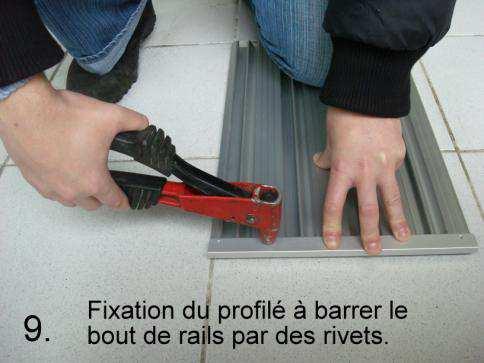

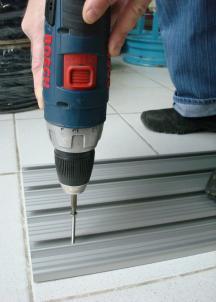

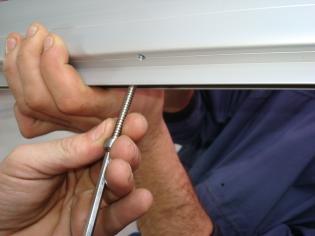

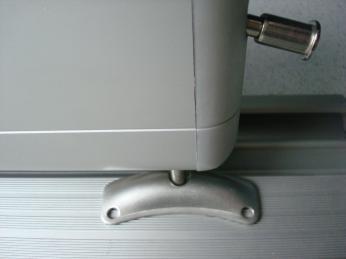

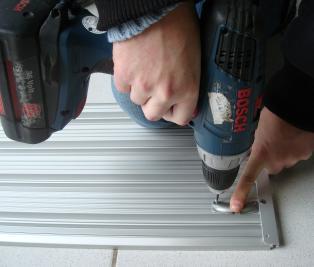

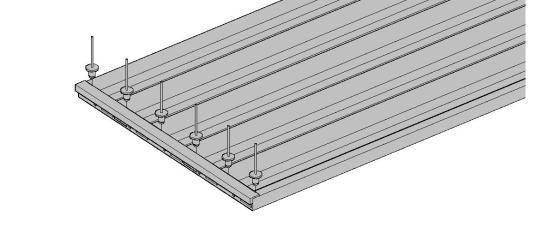

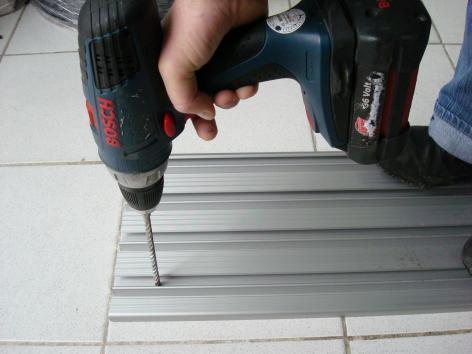

7 Montera stopprofilen enligt bild, borra och popnita Borra med 4,1 mm borr

8

9

10

11 1. 2. Bottenprofil med hjul 3. Bottenprofil med hjul 4. Bottenprofil med hjul 5. Gummi släplist 6. Gummi släplist 7. Låsbart lås med nyckel 8. Skenstopp (aluprofil) 9. Skruv för att hålla gavel Övriga detaljer är fabriksmonterade

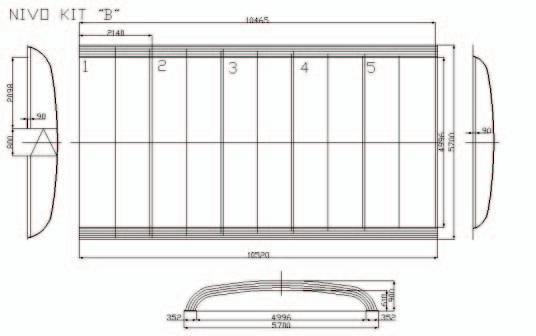

12 NIVOKIT X NITOKIT A NIVOKIT B 1

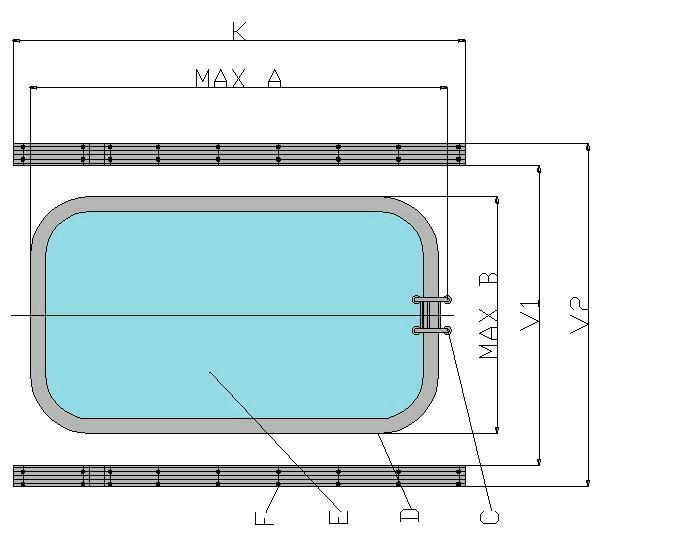

13 NIVOKIT X NIVOKIT A NIVOKIT B MAX A MAX B V1 V2 K F 6180 mm 8260 mm mm mm mm mm 3300 mm 3726 mm 6350 mm mm 4850 mm 8450 mm mm 5700 mm mm

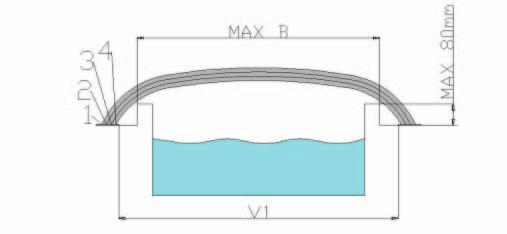

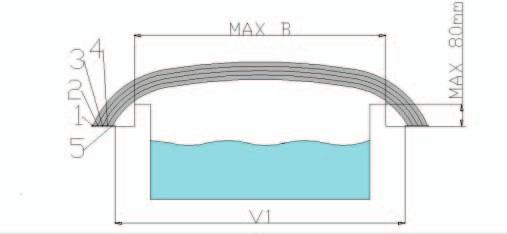

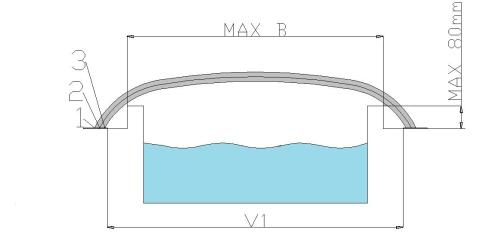

14 V1= 3300 mm MAX B= mm 3

15 V1= 4286 mm MAX B= mm V1= 5200 mm MAX B= mm

16 5

17 NIVOKIT X NIVOKIT A NIVOKIT B m m m 6

18 7

19 8

20 9

21 10

22 11

23 12

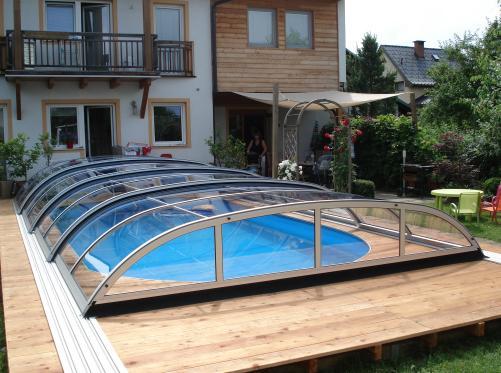

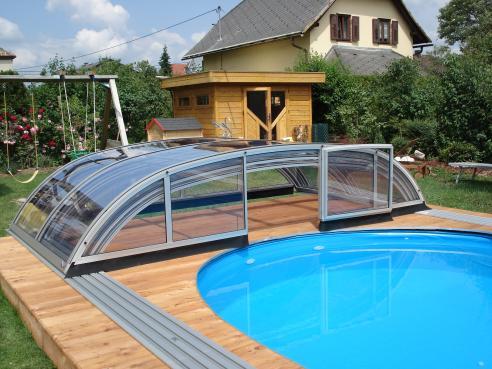

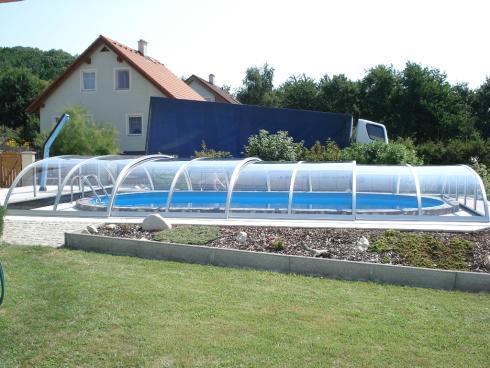

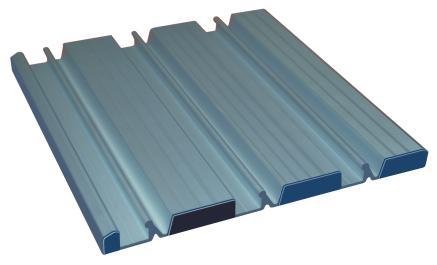

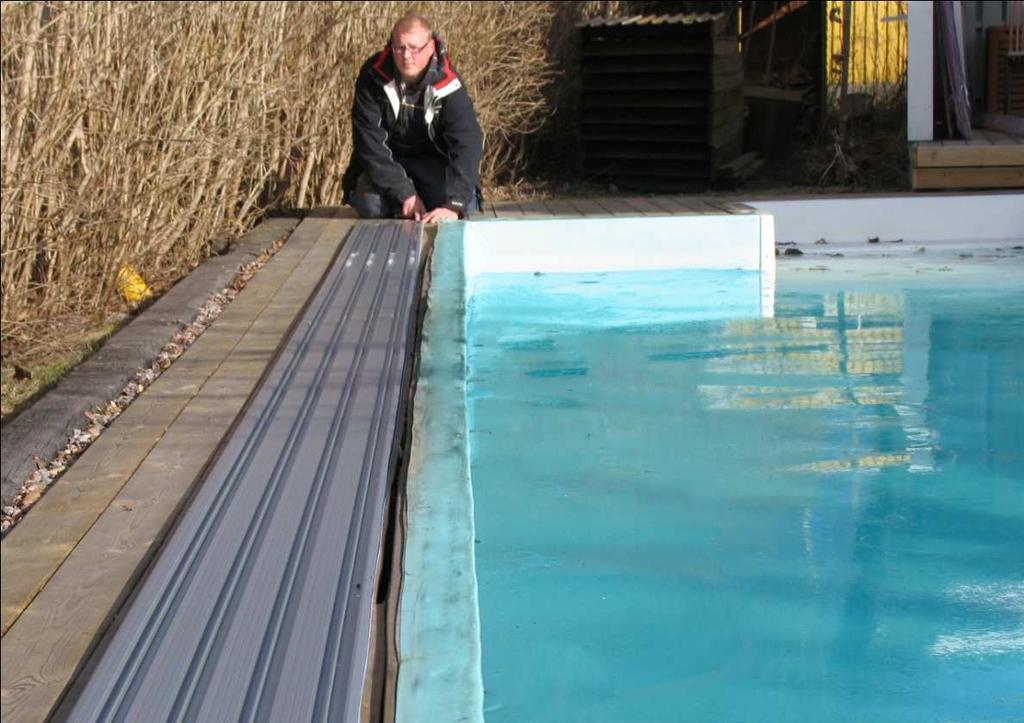

24 Instruktion Vinterstängning av Folkpools pooltak Folkpools pooltak kan användas som vintertäckning under förutsättning: att taket hålls rent från snö och is. Folkpools pooltak klarar snölaster om 40 kg /m2 det motsvarar ungefär 10 cm blötsnö. OBS! snö och is borstas försiktigt bort med mjuk borste, is får inte hackas bort, risk finns att plastrutor spricker. Om du inte vill använda taket som vintertäckning skjuter du ihop takdelarna och täcker poolen med ex. folkpools vinterplåtar, det gör att du bara behöver hålla en sektion ren från snö och is. Var noga med att låsa fast takdelarna i skena och gavlar, se också till att dörrar är låsta. Om du ska resa bort bör du ta hjälp av t ex. en granne som kan hålla taket rent från snö och is. Underhåll: Spola rent skenor och hjul med trädgårdsslang (ej högtryck). Tvätta taket med Folkpool linertvätt som är ett bra tvättmedel för plast. Tvätt av plasten, börja med att spola av löst sittande smuts för att minimera repbildning. Blanda linertvätt med varmt vatten i hink och tvätta försiktigt utan att överdriva skrubbningen. Garanti: Skador som uppkommer på grund av försumlig eller vårdslös hantering omfattas inte av garantin. Överbelastning av snö eller is betraktas som försumlighet. OBS! Poolförsäkringen ersätter enbart skador som uppstår plötsligt och oförutsett, samt att leverantörens instruktioner och anvisningar måste följas.
