Monteringsanvisning Växthus ODLA 49 & 60

Storlek: px
Starta visningen från sidan:

Download "Monteringsanvisning Växthus ODLA 49 & 60"

Transkript

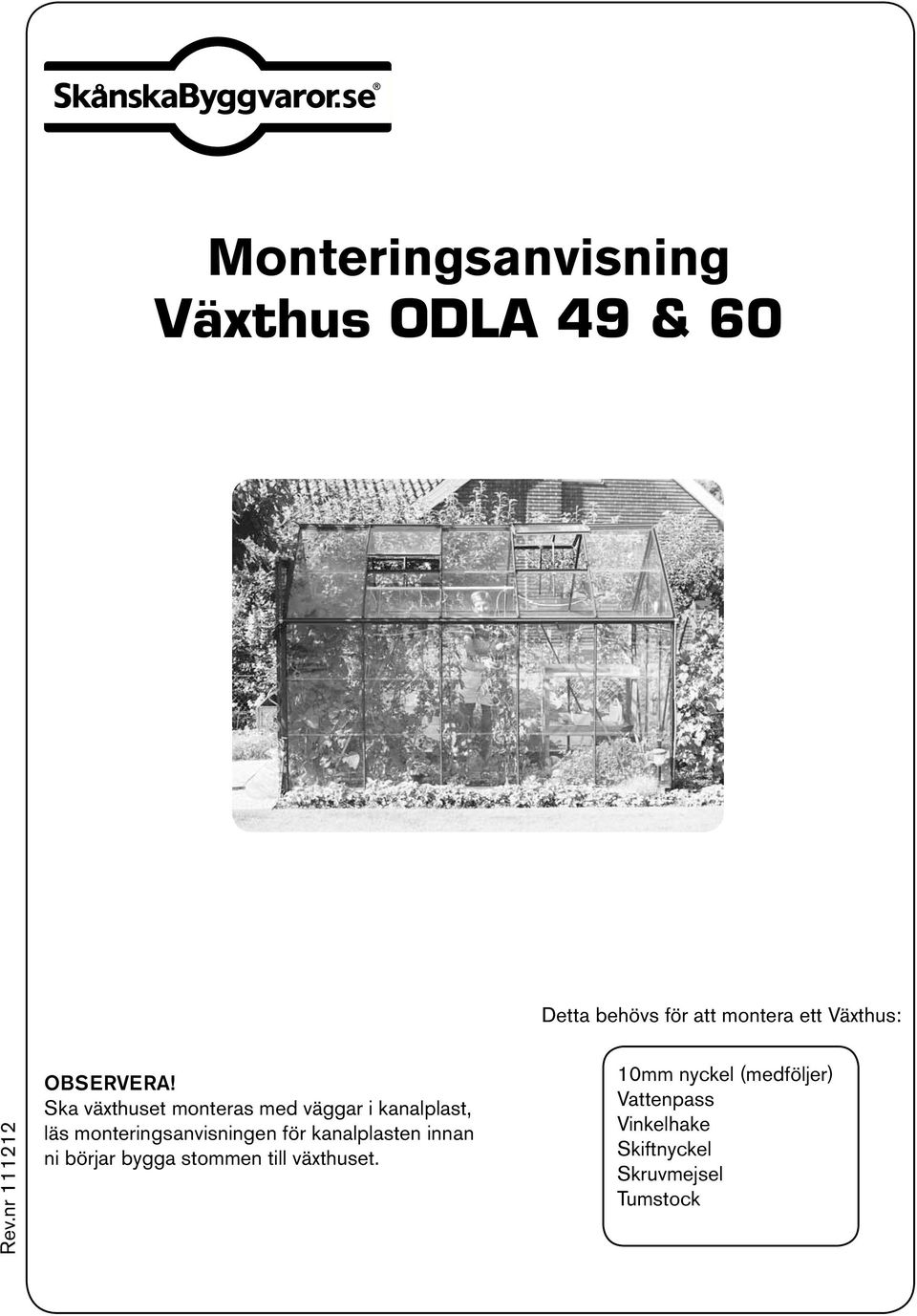

1 Monteringsanvisning Växthus ODLA 49 & 60 Detta behövs för att montera ett Växthus: Rev.nr OBSERVERA! Ska växthuset monteras med väggar i kanalplast, läs monteringsanvisningen för kanalplasten innan ni börjar bygga stommen till växthuset. 10mm nyckel (medföljer) Vattenpass Vinkelhake Skiftnyckel Skruvmejsel Tumstock

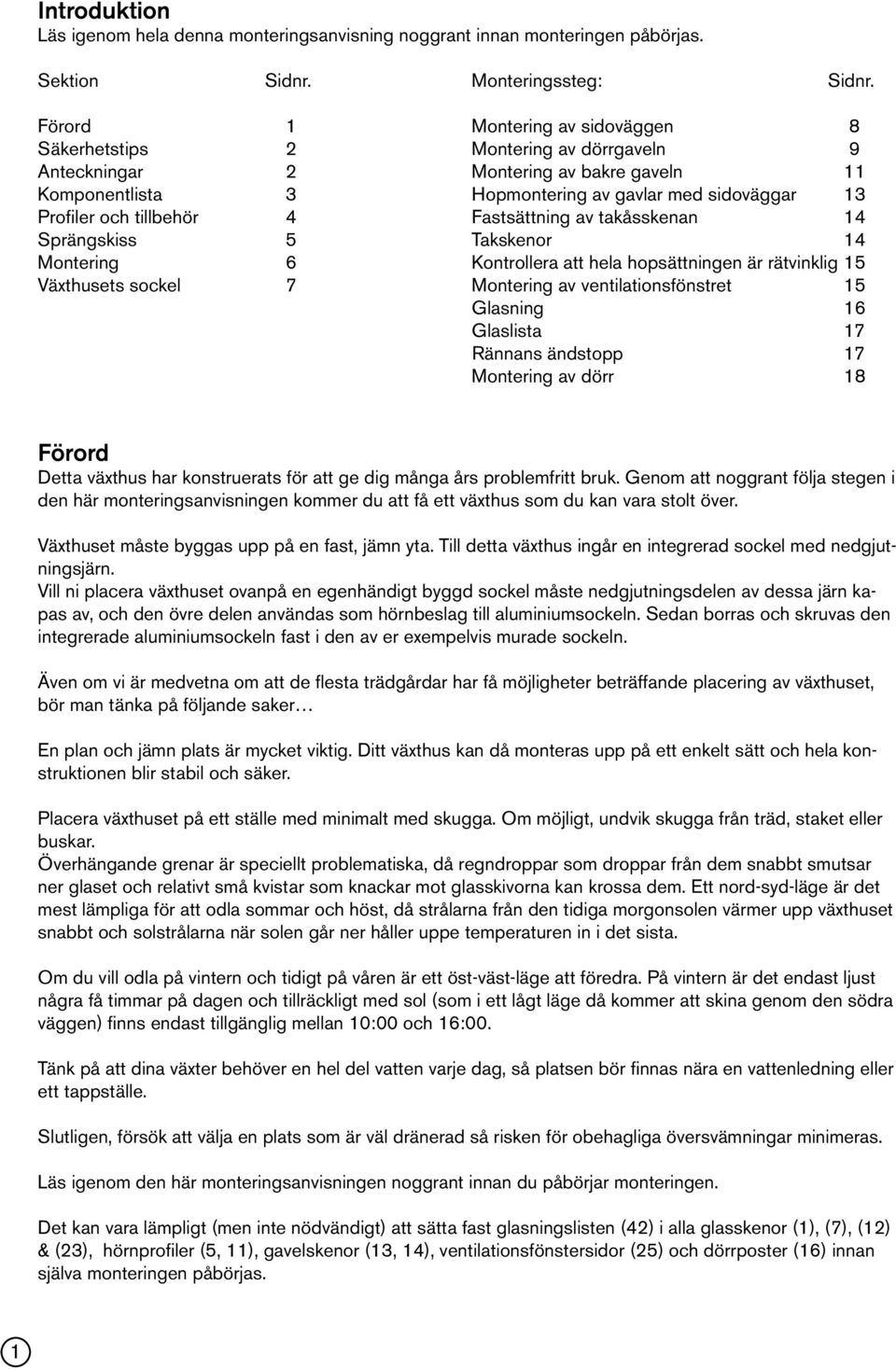

2 Introduktion Läs igenom hela denna monteringsanvisning noggrant innan monteringen påbörjas. Sektion Sidnr. Monteringssteg: Sidnr. Förord 1 Montering av sidoväggen 8 Säkerhetstips 2 Montering av dörrgaveln 9 Anteckningar 2 Montering av bakre gaveln 11 Komponentlista 3 Hopmontering av gavlar med sidoväggar 13 Profiler och tillbehör 4 Fastsättning av takåsskenan 14 Sprängskiss 5 Takskenor 14 Montering 6 Kontrollera att hela hopsättningen är rätvinklig 15 Växthusets sockel 7 Montering av ventilationsfönstret 15 Glasning 16 Glaslista 17 Rännans ändstopp 17 Montering av dörr 18 Förord Detta växthus har konstruerats för att ge dig många års problemfritt bruk. Genom att noggrant följa stegen i den här monteringsanvisningen kommer du att få ett växthus som du kan vara stolt över. Växthuset måste byggas upp på en fast, jämn yta. Till detta växthus ingår en integrerad sockel med nedgjutningsjärn. Vill ni placera växthuset ovanpå en egenhändigt byggd sockel måste nedgjutningsdelen av dessa järn kapas av, och den övre delen användas som hörnbeslag till aluminiumsockeln. Sedan borras och skruvas den integrerade aluminiumsockeln fast i den av er exempelvis murade sockeln. Även om vi är medvetna om att de flesta trädgårdar har få möjligheter beträffande placering av växthuset, bör man tänka på följande saker En plan och jämn plats är mycket viktig. Ditt växthus kan då monteras upp på ett enkelt sätt och hela konstruktionen blir stabil och säker. Placera växthuset på ett ställe med minimalt med skugga. Om möjligt, undvik skugga från träd, staket eller buskar. Överhängande grenar är speciellt problematiska, då regndroppar som droppar från dem snabbt smutsar ner glaset och relativt små kvistar som knackar mot glasskivorna kan krossa dem. Ett nord-syd-läge är det mest lämpliga för att odla sommar och höst, då strålarna från den tidiga morgonsolen värmer upp växthuset snabbt och solstrålarna när solen går ner håller uppe temperaturen in i det sista. Om du vill odla på vintern och tidigt på våren är ett öst-väst-läge att föredra. På vintern är det endast ljust några få timmar på dagen och tillräckligt med sol (som i ett lågt läge då kommer att skina genom den södra väggen) finns endast tillgänglig mellan 10:00 och 16:00. Tänk på att dina växter behöver en hel del vatten varje dag, så platsen bör finnas nära en vattenledning eller ett tappställe. Slutligen, försök att välja en plats som är väl dränerad så risken för obehagliga översvämningar minimeras. Läs igenom den här monteringsanvisningen noggrant innan du påbörjar monteringen. Det kan vara lämpligt (men inte nödvändigt) att sätta fast glasningslisten (42) i alla glasskenor (1), (7), (12) & (23), hörnprofiler (5, 11), gavelskenor (13, 14), ventilationsfönstersidor (25) och dörrposter (16) innan själva monteringen påbörjas. 1

3 Säkerhetstips 1. Var extremt försiktig när du hanterar glas. 2. Vid glasningen rekommenderar vi att huvudskydd, handskar och kraftiga skor används. 3. Det är absolut olämpligt att klättra på en trappstege när man bär glas. Be någon ge dig en ruta i taget. 4. När glas monteras fast i aluminiumsektionerna med hjälp av glasningsclips, måste man hålla clipset på plats med ena handen och fjädra benen på clipset in i spärrfåran med den andra. OBSERVERA att glasningsclipset är spänt under och efter monteringen och att man därför måste vara noggrann med att trycka in dem i aluminiumspärrfåran på ett säkert sätt. 5. OBS! Gå ej på det glasbeklädda taket då glasskivorna och ramen inte klarar av att bära tyngden. Anteckningar 1. Växthuset har konstruerats för att kunna motstå 36 cm snö (motsvarande 10 cm blötsnö eller 5 cm is) men för att undvika för stor mängd bör snö röjas undan från taket så snart som möjligt. 2. Om du måste lämna växthuset obevakat under en längre tid under vintermånaderna när det kan snöa, ber vi dig iaktta följande försiktighetsåtgärder: - förse taket med ett stöd (stötta takåsskenan). - försäkra dig om att växthuset är skyddat mot obehörigt intrång. 3. Stäng och säkra alla fönster och dörrar när det blåser kraftigt eller om väderutsikterna förutspår detta. 4. Ersätt alltid krossade eller skadade glasskivor omedelbart. 5. Smörj in gångjärnen för ventilationsöppningarna och dörrullarna regelbundet. 6. I början av varje säsong, tvätta alla glas och ramar med varmt vatten och rengöringsmedel för att ta bort alger och förhindra sjukdomar som kan påverka växterna. 7. Var alltid försiktig när du använder en gräsklippare i närheten av växthuset då småsten lätt kan kastas upp i luften och krossa glaset. Monteringstips Alla nästkommande skisser och bilder visas från insidan av växthuset, om inget annat anges. Det är lättare att bygga ihop växthuset genom att arbeta från insidan. 2

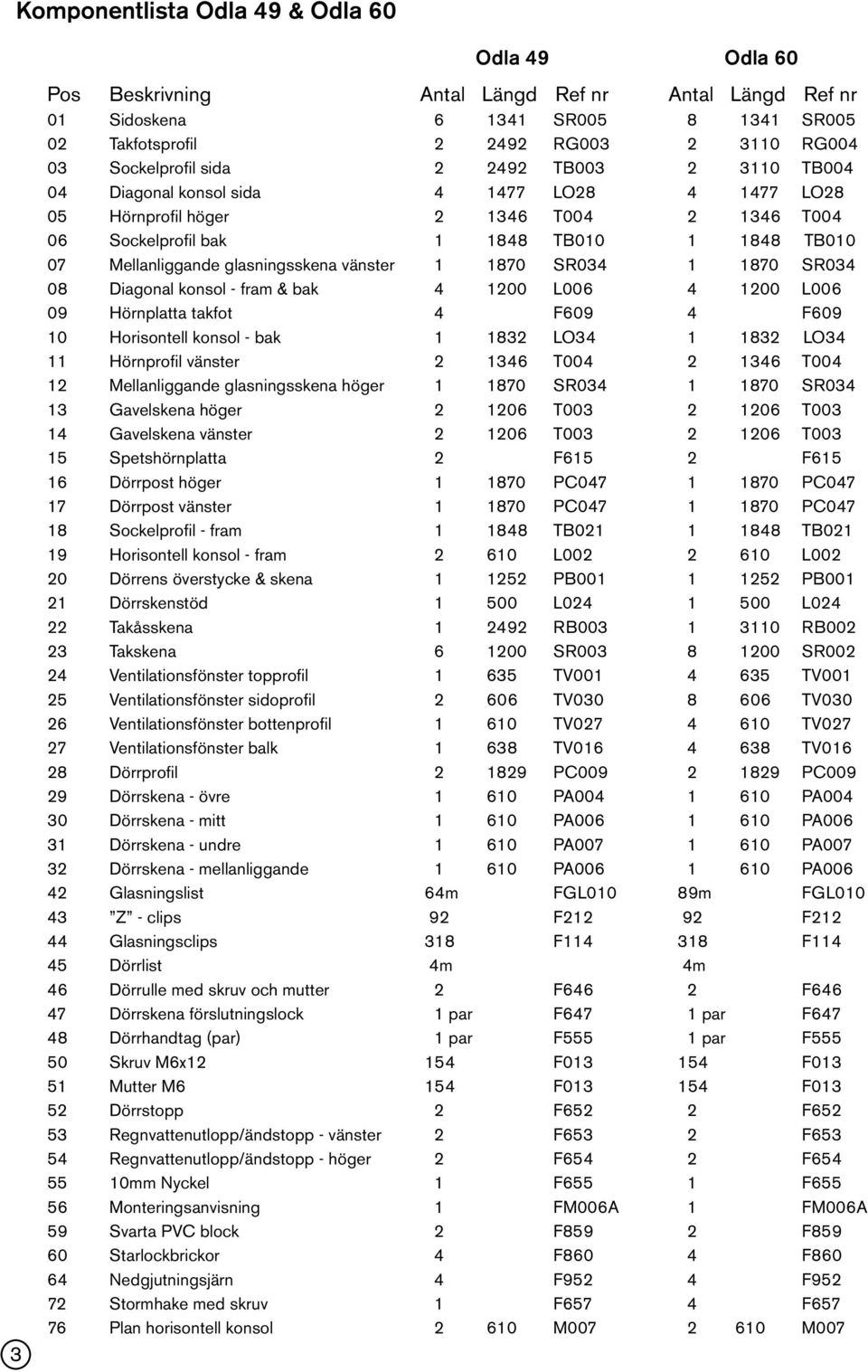

4 Komponentlista Odla 49 & Odla 60 3 Odla 49 Odla 60 Pos Beskrivning Antal Längd Ref nr Antal Längd Ref nr 01 Sidoskena SR SR Takfotsprofil RG RG Sockelprofil sida TB TB Diagonal konsol sida LO LO28 05 Hörnprofil höger T T Sockelprofil bak TB TB Mellanliggande glasningsskena vänster SR SR Diagonal konsol - fram & bak L L Hörnplatta takfot 4 F609 4 F Horisontell konsol - bak LO LO34 11 Hörnprofil vänster T T Mellanliggande glasningsskena höger SR SR Gavelskena höger T T Gavelskena vänster T T Spetshörnplatta 2 F615 2 F Dörrpost höger PC PC Dörrpost vänster PC PC Sockelprofil - fram TB TB Horisontell konsol - fram L L Dörrens överstycke & skena PB PB Dörrskenstöd L L Takåsskena RB RB Takskena SR SR Ventilationsfönster topprofil TV TV Ventilationsfönster sidoprofil TV TV Ventilationsfönster bottenprofil TV TV Ventilationsfönster balk TV TV Dörrprofil PC PC Dörrskena - övre PA PA Dörrskena - mitt PA PA Dörrskena - undre PA PA Dörrskena - mellanliggande PA PA Glasningslist 64m FGL010 89m FGL Z - clips 92 F F Glasningsclips 318 F F Dörrlist 4m 4m 46 Dörrulle med skruv och mutter 2 F646 2 F Dörrskena förslutningslock 1 par F647 1 par F Dörrhandtag (par) 1 par F555 1 par F Skruv M6x F F Mutter M6 154 F F Dörrstopp 2 F652 2 F Regnvattenutlopp/ändstopp - vänster 2 F653 2 F Regnvattenutlopp/ändstopp - höger 2 F654 2 F mm Nyckel 1 F655 1 F Monteringsanvisning 1 FM006A 1 FM006A 59 Svarta PVC block 2 F859 2 F Starlockbrickor 4 F860 4 F Nedgjutningsjärn 4 F952 4 F Stormhake med skruv 1 F657 4 F Plan horisontell konsol M M007

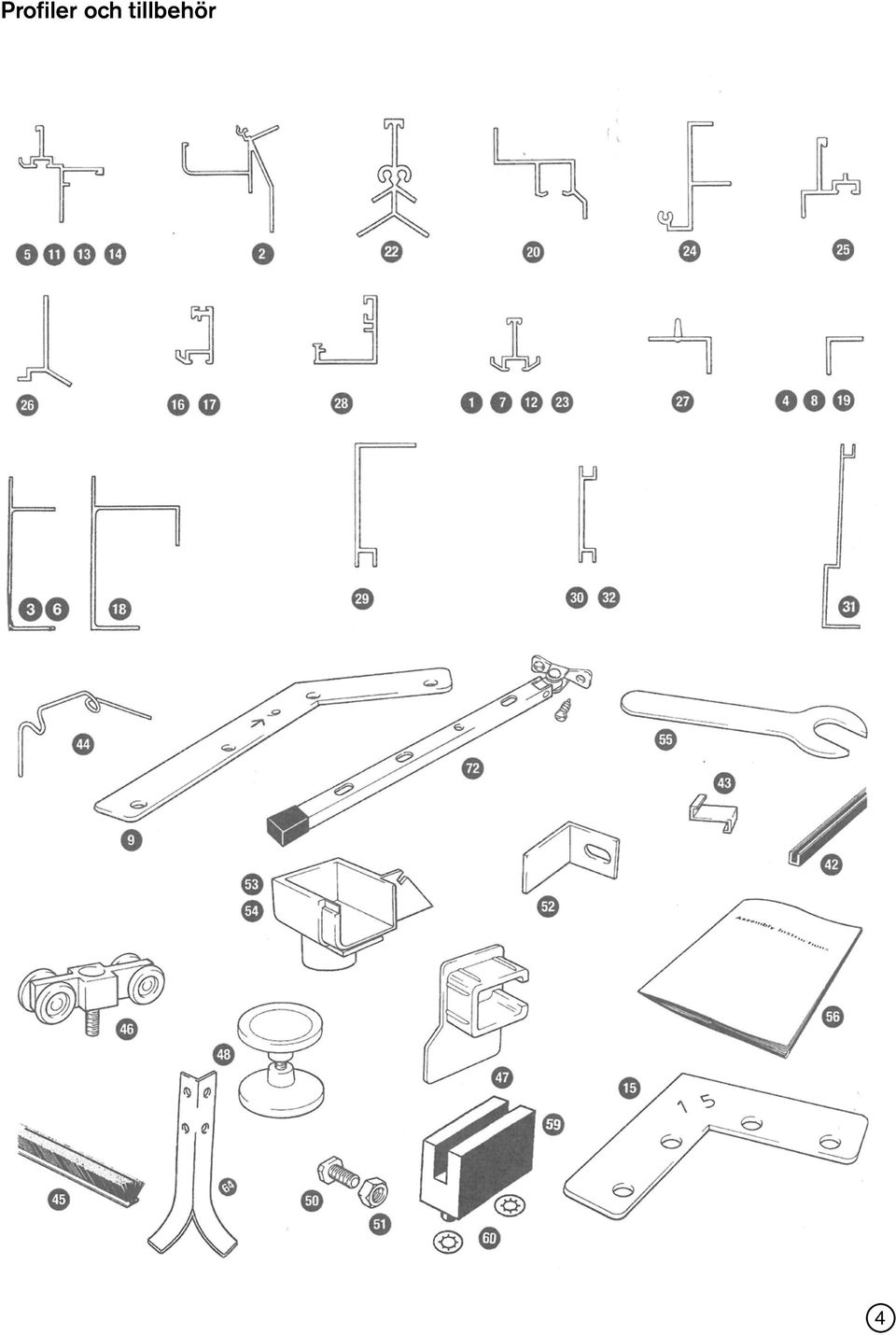

5 Profiler och tillbehör 4

6 Sprängskiss Bild visar Odla 49, ODLA 60 har 5 längdsektioner. 5

7 Montering Läs igenom denna monteringsanvisning noggrant innan du monterar ihop växthuset. Varje sats innehåller en komponentlista. Lägg ut komponenterna och kontrollera att alla artiklar på listan finns med innan du börjar monteringen. När du är säker på att alla komponenter finns med, bekanta dig med varje sektion genom att referera till identifikationsskissen på föregående sida och etiketterna på de enskilda aluminiumkomponenterna. Lägg märke till att om det finns flera identiska komponenter i förpackningen, ligger dessa hopbuntade och bunten identifieras med en etikett (t ex takskenor (23)). VIKTIGT: Växthuset måste vara helt rätvinkligt och i våg innan glasningen påbörjas. Lägg märke till att alla illustrationer visar inifrån växthuset, om inte annat anges. Inuti förpackningen hittar du tre separata buntar för gavlar (fram och bak) och de två sidorna. Takåsskenan, takskenorna, ventilationsfönster- och dörrkomponenterna förvaras separat inom förpackningen. Växthusets väggar monteras ihop med hjälp av medlevererade montageskruvar och muttrar. Glasningsskenorna på sidorna och taket fästs med de horisontella delarna (takås, takfotsskena och sockelprofil) genom att huvudet på skruven förs in i kanalen på baksidan av glasningsskenan. Därefter förs skruvgängan igenom de förstansade hålen som finns i intervaller längs de horisontella delarna. Samma procedur gäller för fixeringen av glasningsskenorna och dörrposterna i gavlarna. Bilden visar ett ODLA 49. ODLA 60 har 5st sidosektioner och 4st ventilationsfönster Hörnprofilerna monteras med gavlarna och sidoväggarna genom de förstansade hålen och urtagen i båda komponenterna. Skruvkanalerna på hörnprofilerna används för att hålla skruvarna som sätter ihop hörnprofilen med bottenprofilen på plats. 6

8 Växthusets sockel Odla 49 & 60 har en integrerad sockel. Det innebär att det inte behövs någon lös extra sockel till dessa växthus, utan sockeln är inbyggd i respektive sida och gavelsektion. Sockelprofilerna 3, 6 och 18 fungerar som både bottenprofil och sockel samtidigt och monteras ihop med väggarna då dessa sätts ihop. Sockeln gjuts därmed inte fast förrän hela växthusets stomme är ihopmonterad och lyfts på plats som en enhet. Insida Utsida Sockel När växthuset är färdigmonterat gjuts stommen fast med hjälp av nedgjutningsjärnen i varje hörn. VIKTIGT! Var mycket noga att växthuset är helt rektangulärt och dessutom i våg. Nedgjutningsjärn Insida Sockelprofil Utsida Nedgjutningsjärnet gjuts fast i betong. Enklast är att gjuta i ett papprör som bör gå ned till frostfritt djup. Odla 49 Yttermått: Bredd: 191 cm 3 sektioner Längd: 258 cm 4 sektioner Höjd: 224 cm Odla 60 Yttermått: Bredd: 191 cm 3 sektioner Längd: 320 cm 5 sektioner Höjd: 224 cm 7

9 Montering av sidoväggen Profilbunt märkt: Side Section Sett inifrån Lägg ut sidoväggens delar på marken och sätt ihop dem enligt bilderna genom att föra in skruvarna i sidoskenans (1) kanaler. Fäst i de förstansade hålen i takfotsskenan (2) och sockelprofilen (3) med skruv och mutter. Fäst den diagonala konsolen (4) med takfotsprofilen, sockelprofilen och glasningsskenorna. Dra åt för hand. När sidoväggarna är klara, kontrollera att de är riktigt monterade och rätvinkliga och dra sedan åt skruvar och muttrar. Bild visar ODLA 49, ODLA 60 har 5 längdsektioner. 8

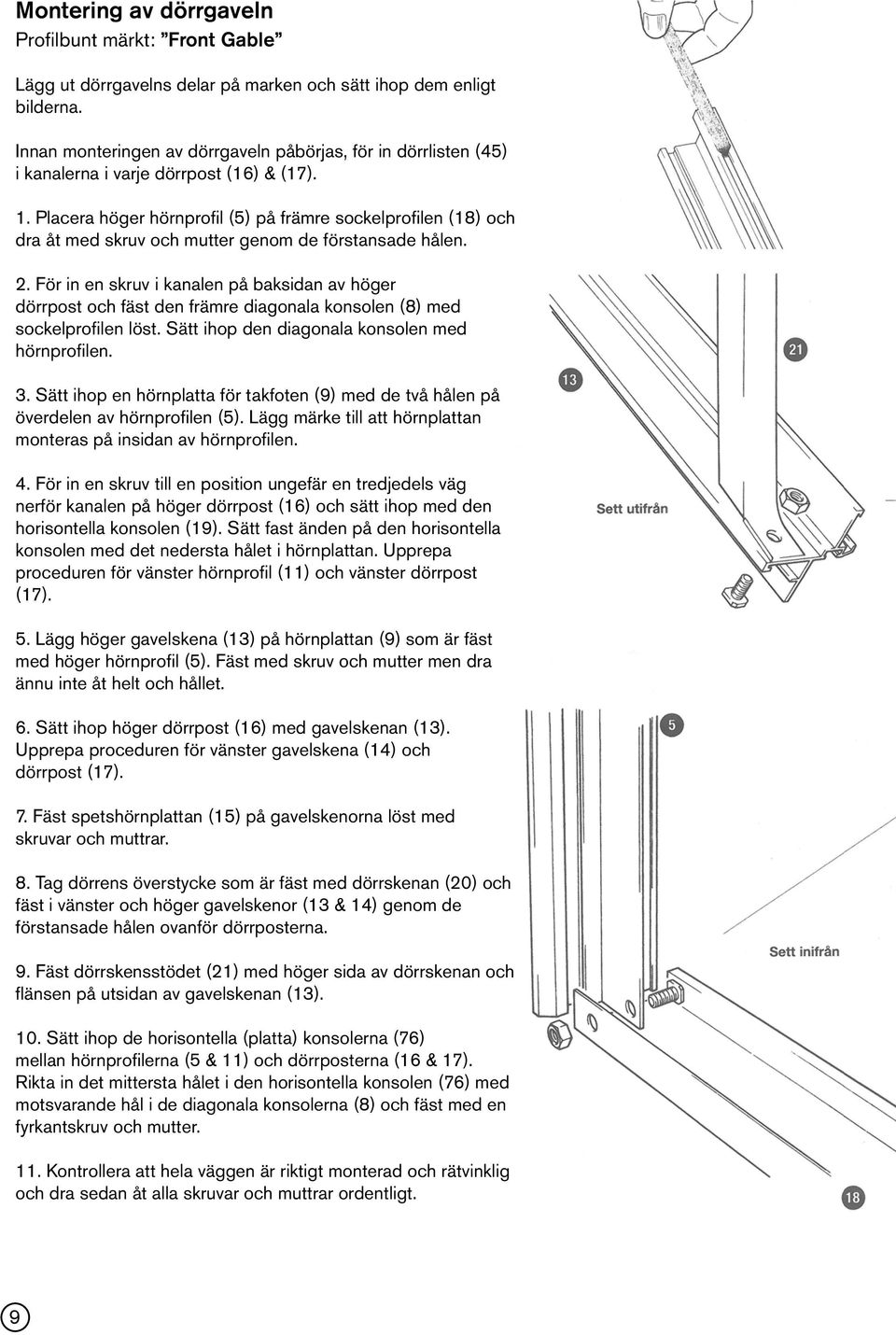

10 Montering av dörrgaveln Profilbunt märkt: Front Gable Lägg ut dörrgavelns delar på marken och sätt ihop dem enligt bilderna. Innan monteringen av dörrgaveln påbörjas, för in dörrlisten (45) i kanalerna i varje dörrpost (16) & (17). 1. Placera höger hörnprofil (5) på främre sockelprofilen (18) och dra åt med skruv och mutter genom de förstansade hålen. 2. För in en skruv i kanalen på baksidan av höger dörrpost och fäst den främre diagonala konsolen (8) med sockelprofilen löst. Sätt ihop den diagonala konsolen med hörnprofilen. 3. Sätt ihop en hörnplatta för takfoten (9) med de två hålen på överdelen av hörnprofilen (5). Lägg märke till att hörnplattan monteras på insidan av hörnprofilen. 4. För in en skruv till en position ungefär en tredjedels väg nerför kanalen på höger dörrpost (16) och sätt ihop med den horisontella konsolen (19). Sätt fast änden på den horisontella konsolen med det nedersta hålet i hörnplattan. Upprepa proceduren för vänster hörnprofil (11) och vänster dörrpost (17). 5. Lägg höger gavelskena (13) på hörnplattan (9) som är fäst med höger hörnprofil (5). Fäst med skruv och mutter men dra ännu inte åt helt och hållet. 6. Sätt ihop höger dörrpost (16) med gavelskenan (13). Upprepa proceduren för vänster gavelskena (14) och dörrpost (17). 7. Fäst spetshörnplattan (15) på gavelskenorna löst med skruvar och muttrar. 8. Tag dörrens överstycke som är fäst med dörrskenan (20) och fäst i vänster och höger gavelskenor (13 & 14) genom de förstansade hålen ovanför dörrposterna. 9. Fäst dörrskensstödet (21) med höger sida av dörrskenan och flänsen på utsidan av gavelskenan (13). 10. Sätt ihop de horisontella (platta) konsolerna (76) mellan hörnprofilerna (5 & 11) och dörrposterna (16 & 17). Rikta in det mittersta hålet i den horisontella konsolen (76) med motsvarande hål i de diagonala konsolerna (8) och fäst med en fyrkantskruv och mutter. 11. Kontrollera att hela väggen är riktigt monterad och rätvinklig och dra sedan åt alla skruvar och muttrar ordentligt. 9

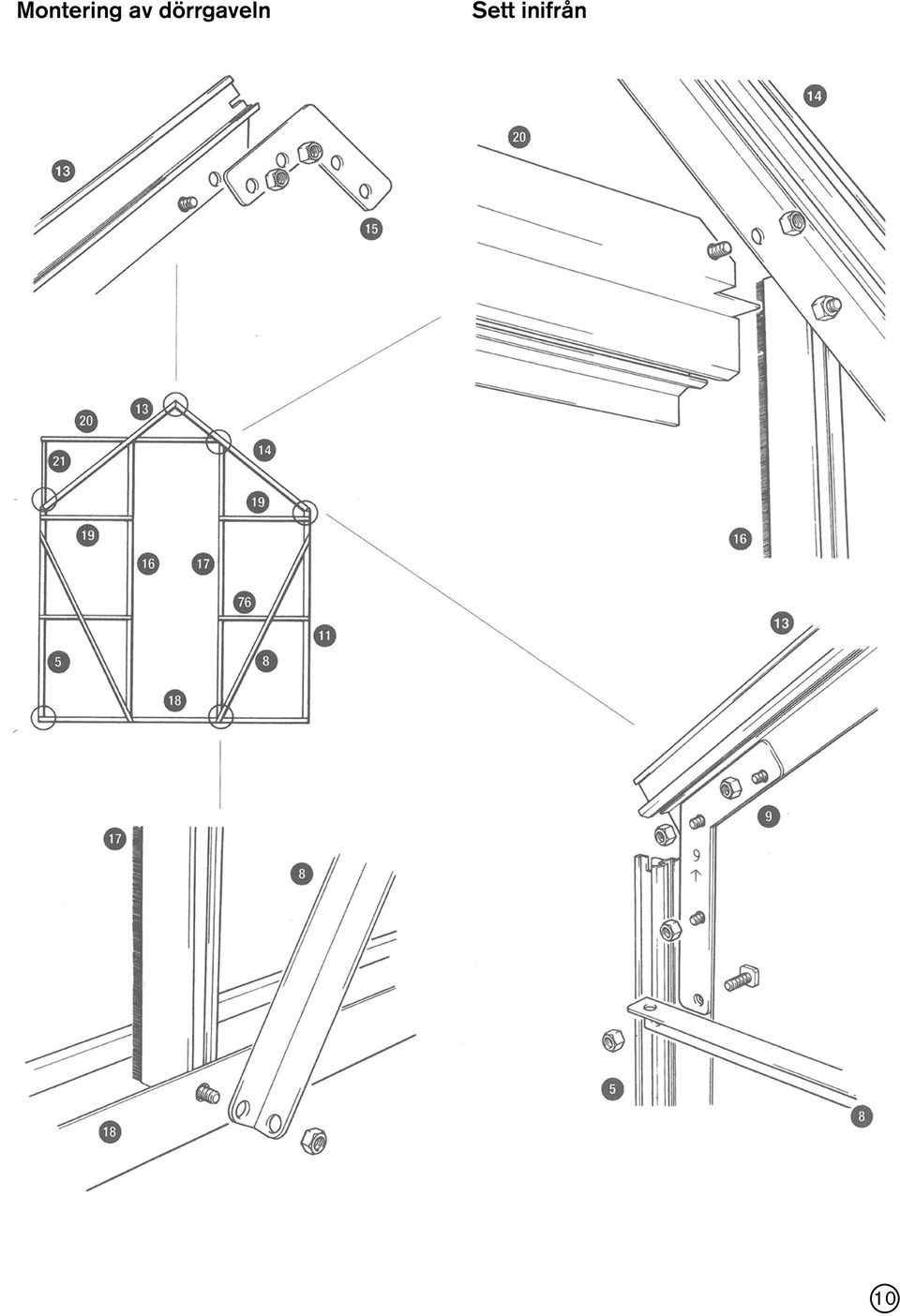

11 Montering av dörrgaveln Sett inifrån 10

12 Montering av bakre gaveln Profilbunt märkt: Rear Gable Lägg ut bakre gavelns delar på marken och sätt ihop dem enligt bilderna. 1. Placera höger hörnprofil (5) på sockelprofilen (6) och dra åt med skruv och mutter genom de förstansade hålen. 2. För in en skruv i kanalen på baksidan av höger mellanliggande glasningsskena (12) och sätt ihop den löst med den diagonala konsolen (8) och sockelprofilen (6). Sätt ihop den diagonala konsolen med hörnprofilen (5). 3. Sätt ihop en hörnplatta för takfoten (9) med de två hålen på överdelen av hörnprofilen (5). Lägg märke till att hörnplattan monteras på insidan av hörnprofilen. 4. För in en skruv till en position ungefär en tredjedels väg nerför kanalen på höger mellanliggande glasningsskena (12) och sätt ihop med den horisontella konsolen (10). Sätt fast änden av den horisontella konsolen med den nedre skruven som håller fast takfotens hörnplatta med hörnprofilen. 5. Upprepa proceduren för vänster hörnprofil (11) och vänster mellanliggande glasningsskena (7). 6. Lägg höger gavelskena (13) på hörnplattan (9) som är fäst med höger hörnprofil (5). Fäst med skruvar och muttrar men dra ännu inte åt helt och hållet. 7. Sätt ihop höger mellanliggande glasningsskena (12) med gavelskenan (13). 8. Upprepa proceduren för vänster gavelskena (14) och den mellanliggande glasningsskenan (7). 9. Placera spetshörnplattan (15) på gavelskenornas insida och fäst löst med skruvar och muttrar. 10. Kontrollera att hela väggen är riktigt monterad och rätvinklig och dra sedan åt alla skruvar och muttrar ordentligt. 11

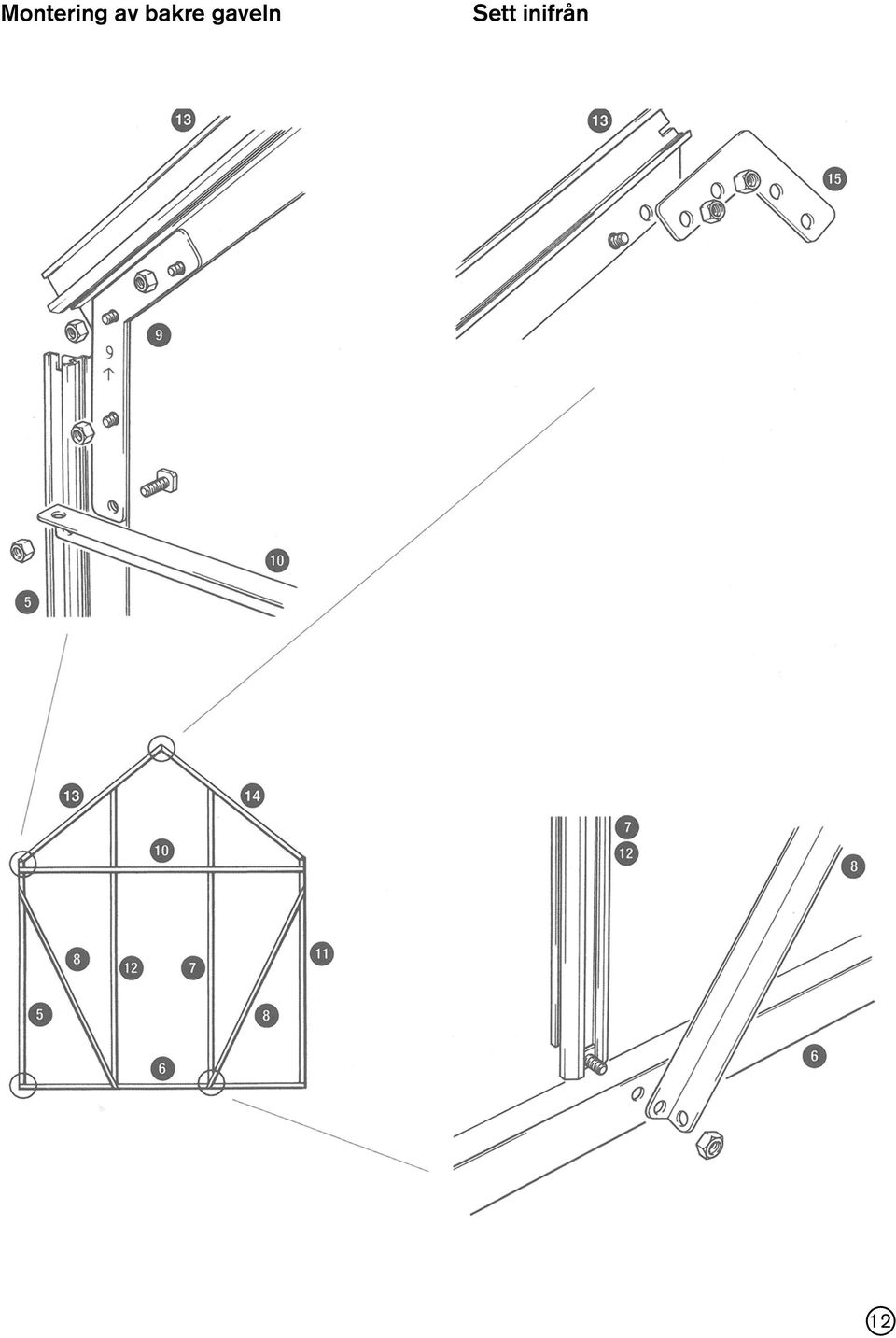

13 Montering av bakre gaveln Sett inifrån 12

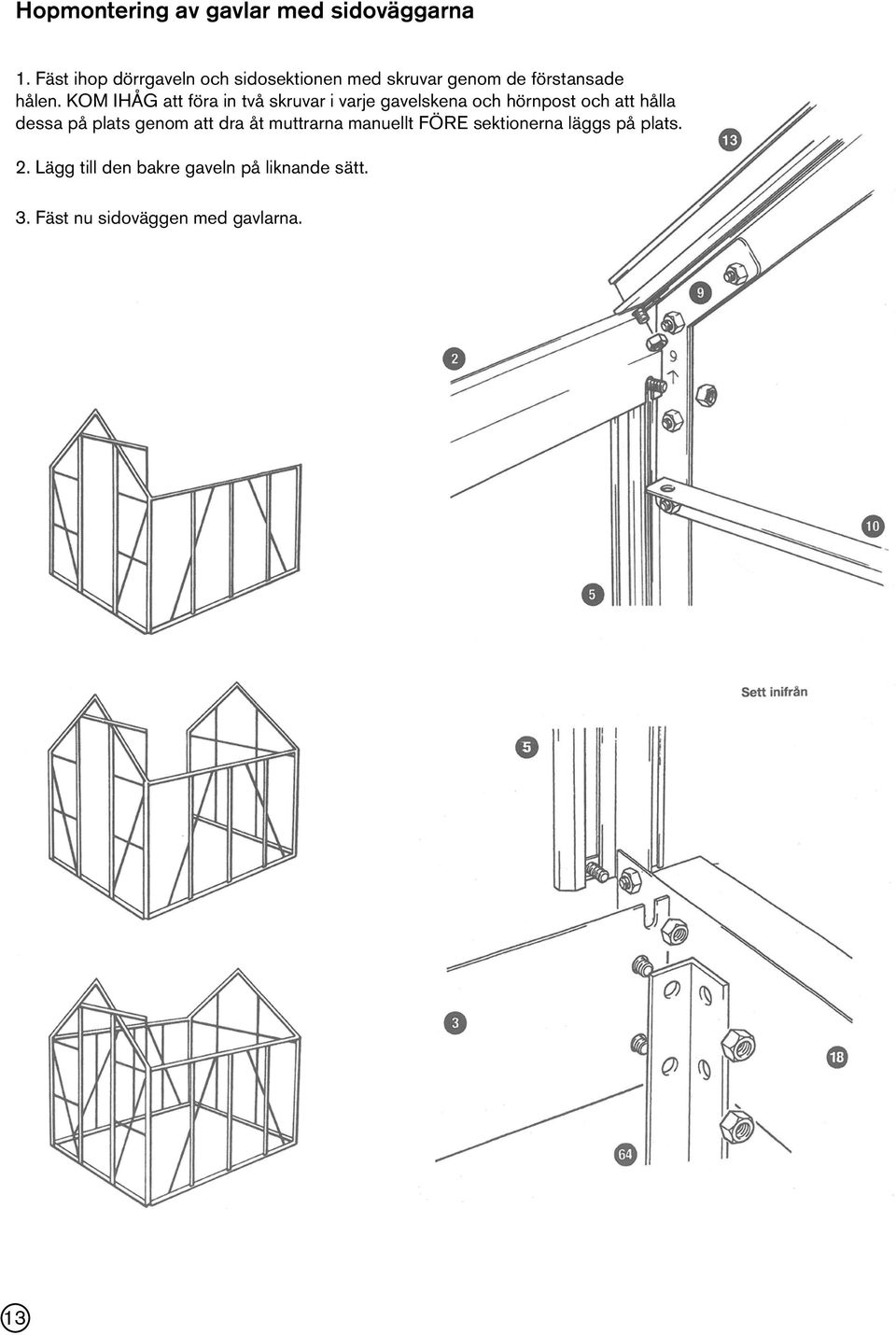

14 Hopmontering av gavlar med sidoväggarna 1. Fäst ihop dörrgaveln och sidosektionen med skruvar genom de förstansade hålen. KOM IHÅG att föra in två skruvar i varje gavelskena och hörnpost och att hålla dessa på plats genom att dra åt muttrarna manuellt FÖRE sektionerna läggs på plats. 2. Lägg till den bakre gaveln på liknande sätt. 3. Fäst nu sidoväggen med gavlarna. 13

15 Fastsättning av takåsskenan 1. Fäst takåsskenan (22) i gavlarna 2. Använd skruvarna som redan finns i kanalerna i gavelskenorna för att sätta takåsen (22) på plats. Takskenor och ventilationsfönstrets balk Profilbunt märkt: Roof Glazing Bars no 23 Ventilationsfönstrets balk (27) är packad i bunten för varje ventilationsfönster. 1. För in en extra skruv i vardera takskena (23) där ventilationsfönster ska placeras. 2. Placera och fäst takskenorna (23) med takåsskenan (22) och takfotsprofil (2). Sätt ventilationsfönstrets balk (27) på plats med hjälp av skruvarna som hänvisas till i punkt 1 men dra inte åt muttrarna helt och hållet. 14

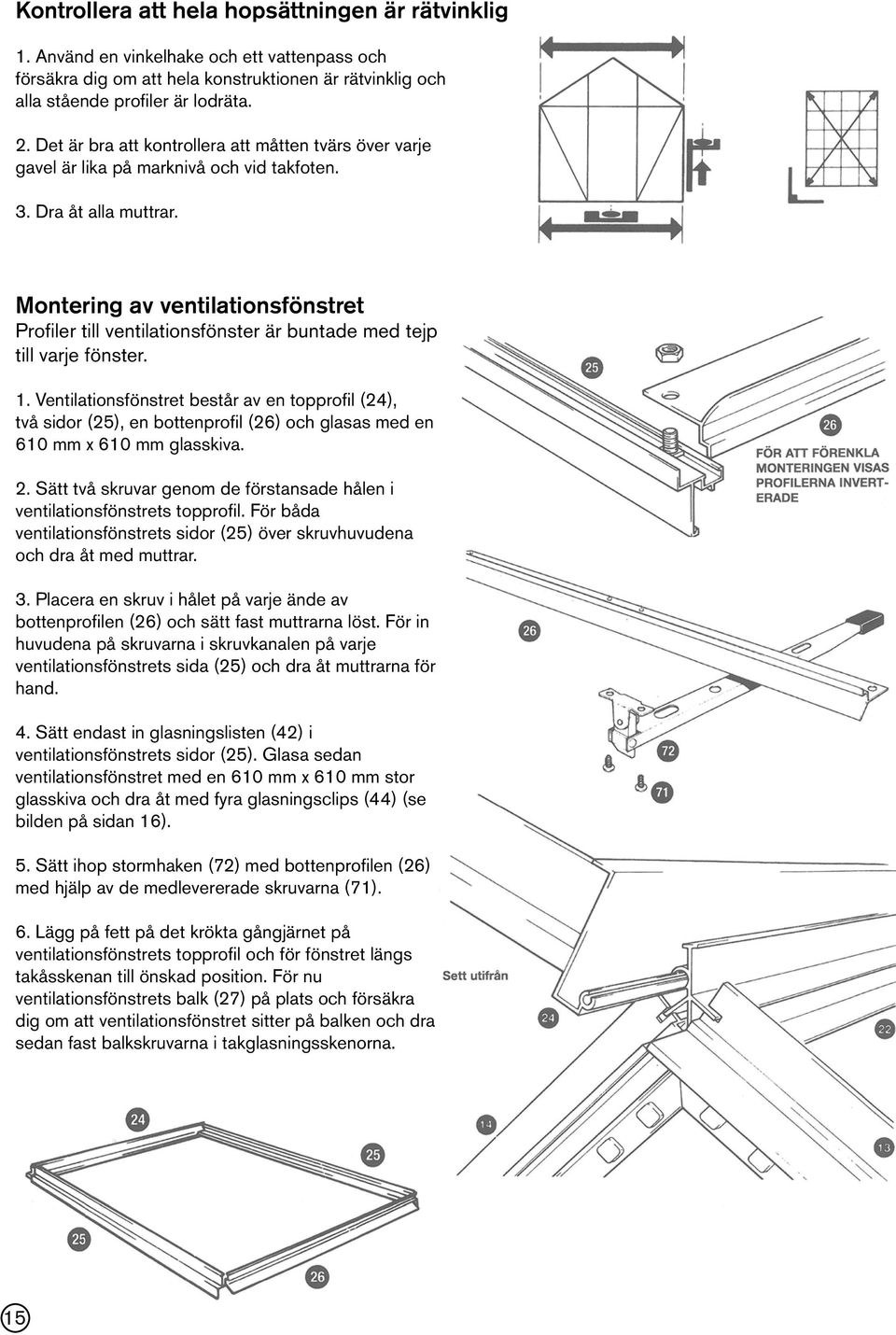

16 Kontrollera att hela hopsättningen är rätvinklig 1. Använd en vinkelhake och ett vattenpass och försäkra dig om att hela konstruktionen är rätvinklig och alla stående profiler är lodräta. 2. Det är bra att kontrollera att måtten tvärs över varje gavel är lika på marknivå och vid takfoten. 3. Dra åt alla muttrar. Montering av ventilationsfönstret Profiler till ventilationsfönster är buntade med tejp till varje fönster. 1. Ventilationsfönstret består av en topprofil (24), två sidor (25), en bottenprofil (26) och glasas med en 610 mm x 610 mm glasskiva. 2. Sätt två skruvar genom de förstansade hålen i ventilationsfönstrets topprofil. För båda ventilationsfönstrets sidor (25) över skruvhuvudena och dra åt med muttrar. 3. Placera en skruv i hålet på varje ände av bottenprofilen (26) och sätt fast muttrarna löst. För in huvudena på skruvarna i skruvkanalen på varje ventilationsfönstrets sida (25) och dra åt muttrarna för hand. 4. Sätt endast in glasningslisten (42) i ventilationsfönstrets sidor (25). Glasa sedan ventilationsfönstret med en 610 mm x 610 mm stor glasskiva och dra åt med fyra glasningsclips (44) (se bilden på sidan 16). 5. Sätt ihop stormhaken (72) med bottenprofilen (26) med hjälp av de medlevererade skruvarna (71). 6. Lägg på fett på det krökta gångjärnet på ventilationsfönstrets topprofil och för fönstret längs takåsskenan till önskad position. För nu ventilationsfönstrets balk (27) på plats och försäkra dig om att ventilationsfönstret sitter på balken och dra sedan fast balkskruvarna i takglasningsskenorna. 15

17 Glasning Ska växthuset monteras med kanalplast eller säkerhetsglas, se anvisning som följer med dessa paket. Montera glasningslisten (42) i alla glasningsskenor, gavelskenor, dörrposter och hörnprofiler innan du börjar glasa växthuset. 1. Börja med att glasa taket. Börja vid takfoten och arbeta dig upp mot takåsen. Kläm fast varje glasskiva med fyra glasningsclips (44). Överlappa glaset ca. 10 mm. Varje överlappning hålls fast av två Z -clips (43). Gör klart en sektion av taket och fortsätt sedan med att glasa sektionen på motsatt sida. Genom att göra på detta sätt säkerställer du att taket förblir rätvinkligt under hela glasningsproceduren (OBS: Inriktningen av glaset mellan glasningsskenorna är en bra indikator på om växthuset är rätvinkligt och jämnt. Om takglaset åker av (dvs. det är inte parallellt med glasningsskenorna) är det ett tecken på att växthuset inte är rätvinkligt. Om takglaset på takfoten inte sitter på plats i sin fulla längd mot rännsektionen är det ett tecken på att växthusets ram inte är jämn. I båda fallen måste nödvändiga justeringar göras av växthusets stomme innan glasningen fullföljs. 2. När taket har glasats, glasa sidorna och gavlarna på samma sätt genom att börja vid sockeln och arbeta dig uppåt. Varje glasskiva ska fästas med 4st glasningsclips (44) SÄKERHETSTIPS 1. Var extremt försiktig när du arbetar med glas. 2. Vid glasningen rekommenderar vi att huvudskydd, handskar och kraftiga skor används. Säkerhetsglasögon rekommenderas. 3. Det är absolut olämpligt att klättra upp på en trappstege när man bär glas. Be någon ge dig en ruta i taget. 4. När glas monteras fast i aluminiumsektionerna med hjälp av glasningsclips, måste man hålla clipset på plats med ena handen och trycka benen på clipset in i spärrfåran med den andra. OBSERVERA att glasningsclipsen är spända under och efter monteringen och att du måste vara mycket försiktig när du sätter i dem ordentligt i spärrfåran av aluminium. 16

18 Glasning - glasidentifikation och placering Odla 49 Odla 60 Antal glas: Odla 49 Odla 60 A 18st A 22st B 39st B 45st C 4st C 4st D 1st D 1st E 1st E 1st G 1st G 1st H 1st H 1st Ändstopp av plast Placera regnvattenutloppen av plast och stoppändarna i ändarna på takfotsskenorna. OBS: De medlevererade regnvattenutloppen är förseglade tvärs över utloppet. Du behöver bara knacka ut membranet vid utloppets slut med en låspinne eller liknande instrument för att ha ett avlopp. Montera ändstopp efter att dörren är på plats. 17

19 Montering av dörr 1. Lägg ut dörrkomponenterna. Skruva ihop skenorna löst med profilerna (28) med skruvar enligt bilden. Den översta skenan (29) ska monteras nära den övre delen av profilerna och den understa skenan (31) ska skjuta fram under dörrprofilerna. 2. Lägg glasningslisterna (42) i dörrprofilerna. Genom att justera skenornas position glasas dörren med två delar glas på 610 mm x 610 mm och en del på 610 mm x 431 mm. Dra åt alla muttrar och skruvar. 3. Fäst de två dörrullarna (46) i den översta skenan. Försäkra dig om att muttrarna monteras enligt skissen men dra inte åt i det här skedet. 4. Häng upp dörren genom att föra in rullarna i dörrskenan och genom att placera den understa skenan i flänsen på frontprofilen. 5. Justera muttrarna på dörrullens skruvar så dörren hänger rakt. 6. Montera dörrstopp enligt bilden. 7. Fixera dörrhandtaget (48) genom de förstansade hålen i den mittersta dörrskenan (30). 18

20 Vi önskar Er mycket glädje med ert nya växthus Box 22238, Helsingborg Tel , Fax
