Monteringsanvisning Växthus ODLA 82, 98 & 114
|
|
- Maria Hansson
- för 8 år sedan
- Visningar:
Transkript
1 Monteringsanvisning Växthus ODLA 82, 98 & 114 Detta behövs för att montera ett ODLA växthus: Rev.nr OBSERVERA! Ska växthuset monteras med väggar i kanalplast, läs monteringsanvisningen för kanalplasten innan ni börjar bygga stommen till växthuset. 10mm nyckel (medföljer) Vattenpass Vinkelhake Skiftnyckel Skruvmejsel Tumstock
2 Introduktion Läs igenom hela denna monteringsanvisning noggrant innan monteringen påbörjas. Sektion Sidnr. Monteringssteg: Sidnr. Förord 1 Montering av sidoväggen 9 Säkerhetstips 2 Montering av bakre gaveln 10 Anteckningar 2 Montering av dörrgaveln 12 Montering 2 Hopmontering av gavlar med sidoväggar 15 Komponentlista 3 Fastsättning av takåsskenan 15 Profiler och tillbehör 6 Takskenor 16 Sprängskiss 7 Kontrollera att hela hopsättningen är rätvinklig 17 Växthusets sockel 8 Montering av ventilationsfönstret 17 Glasning 18 Glasidentifikation 19 Ändstopp av plast 20 Montering av dörr 21 Förord Detta växthus har konstruerats för att ge dig många års problemfritt bruk. Genom att noggrant följa stegen i den här monteringsanvisningen kommer du att få ett växthus som du kan vara stolt över. Växthuset måste byggas upp på en fast, jämn yta. Till detta växthus ingår en integrerad sockel med nedgjutningsjärn. Vill ni placera växthuset ovanpå en egenhändigt byggd sockel måste nedgjutningsdelen av dessa järn kapas av, och den övre delen användas som hörnbeslag till aluminiumsockeln. Sedan borras och skruvas den integrerade aluminiumsockeln fast i den av er exempelvis murade sockeln. Även om vi är medvetna om att de flesta trädgårdar har få möjligheter beträffande placering av växthuset, bör man tänka på följande saker En plan och jämn plats är mycket viktig. Ditt växthus kan då monteras upp på ett enkelt sätt och hela konstruktionen blir stabil och säker. Placera växthuset på ett ställe med minimalt med skugga. Om möjligt, undvik skugga från träd, staket eller buskar. Överhängande grenar är speciellt problematiska, då regndroppar som droppar från dem snabbt smutsar ner glaset och relativt små kvistar som knackar mot glasskivorna kan krossa dem. Ett nord-syd-läge är det mest lämpliga för att odla sommar och höst, då strålarna från den tidiga morgonsolen värmer upp växthuset snabbt och solstrålarna när solen går ner håller uppe temperaturen in i det sista. Om du vill odla på vintern och tidigt på våren är ett öst-väst-läge att föredra. På vintern är det endast ljust några få timmar på dagen och tillräckligt med sol (som i ett lågt läge då kommer att skina genom den södra väggen) finns endast tillgänglig mellan 10:00 och 16:00. Tänk på att dina växter behöver en hel del vatten varje dag, så platsen bör finnas nära en vattenledning eller ett tappställe. Slutligen, försök att välja en plats som är väl dränerad så risken för obehagliga översvämningar minimeras. Läs igenom den här monteringsanvisningen noggrant innan du påbörjar monteringen. Det kan vara lämpligt (men inte nödvändigt) att sätta fast glasningslisten (42) i alla glasskenor (1), (7) & (23), (39) hörnprofiler (5), gavelskenor (13), ventilationsfönstersidor (25) och dörrposter (16) innan du börjar själva monteringen. 1

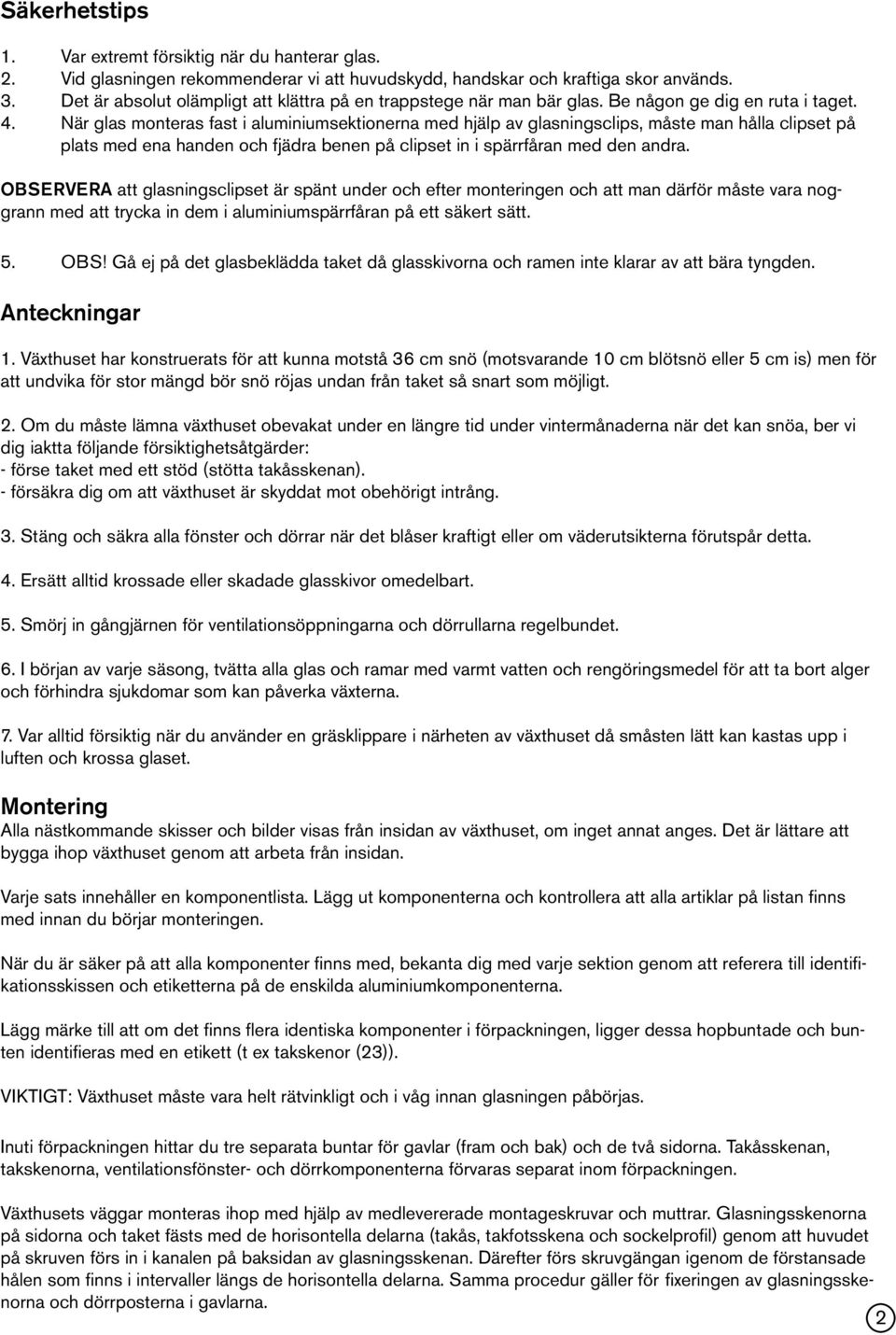

3 Säkerhetstips 1. Var extremt försiktig när du hanterar glas. 2. Vid glasningen rekommenderar vi att huvudskydd, handskar och kraftiga skor används. 3. Det är absolut olämpligt att klättra på en trappstege när man bär glas. Be någon ge dig en ruta i taget. 4. När glas monteras fast i aluminiumsektionerna med hjälp av glasningsclips, måste man hålla clipset på plats med ena handen och fjädra benen på clipset in i spärrfåran med den andra. OBSERVERA att glasningsclipset är spänt under och efter monteringen och att man därför måste vara noggrann med att trycka in dem i aluminiumspärrfåran på ett säkert sätt. 5. OBS! Gå ej på det glasbeklädda taket då glasskivorna och ramen inte klarar av att bära tyngden. Anteckningar 1. Växthuset har konstruerats för att kunna motstå 36 cm snö (motsvarande 10 cm blötsnö eller 5 cm is) men för att undvika för stor mängd bör snö röjas undan från taket så snart som möjligt. 2. Om du måste lämna växthuset obevakat under en längre tid under vintermånaderna när det kan snöa, ber vi dig iaktta följande försiktighetsåtgärder: - förse taket med ett stöd (stötta takåsskenan). - försäkra dig om att växthuset är skyddat mot obehörigt intrång. 3. Stäng och säkra alla fönster och dörrar när det blåser kraftigt eller om väderutsikterna förutspår detta. 4. Ersätt alltid krossade eller skadade glasskivor omedelbart. 5. Smörj in gångjärnen för ventilationsöppningarna och dörrullarna regelbundet. 6. I början av varje säsong, tvätta alla glas och ramar med varmt vatten och rengöringsmedel för att ta bort alger och förhindra sjukdomar som kan påverka växterna. 7. Var alltid försiktig när du använder en gräsklippare i närheten av växthuset då småsten lätt kan kastas upp i luften och krossa glaset. Montering Alla nästkommande skisser och bilder visas från insidan av växthuset, om inget annat anges. Det är lättare att bygga ihop växthuset genom att arbeta från insidan. Varje sats innehåller en komponentlista. Lägg ut komponenterna och kontrollera att alla artiklar på listan finns med innan du börjar monteringen. När du är säker på att alla komponenter finns med, bekanta dig med varje sektion genom att referera till identifikationsskissen och etiketterna på de enskilda aluminiumkomponenterna. Lägg märke till att om det finns flera identiska komponenter i förpackningen, ligger dessa hopbuntade och bunten identifieras med en etikett (t ex takskenor (23)). VIKTIGT: Växthuset måste vara helt rätvinkligt och i våg innan glasningen påbörjas. Inuti förpackningen hittar du tre separata buntar för gavlar (fram och bak) och de två sidorna. Takåsskenan, takskenorna, ventilationsfönster- och dörrkomponenterna förvaras separat inom förpackningen. Växthusets väggar monteras ihop med hjälp av medlevererade montageskruvar och muttrar. Glasningsskenorna på sidorna och taket fästs med de horisontella delarna (takås, takfotsskena och sockelprofil) genom att huvudet på skruven förs in i kanalen på baksidan av glasningsskenan. Därefter förs skruvgängan igenom de förstansade hålen som finns i intervaller längs de horisontella delarna. Samma procedur gäller för fixeringen av glasningsskenorna och dörrposterna i gavlarna. 2

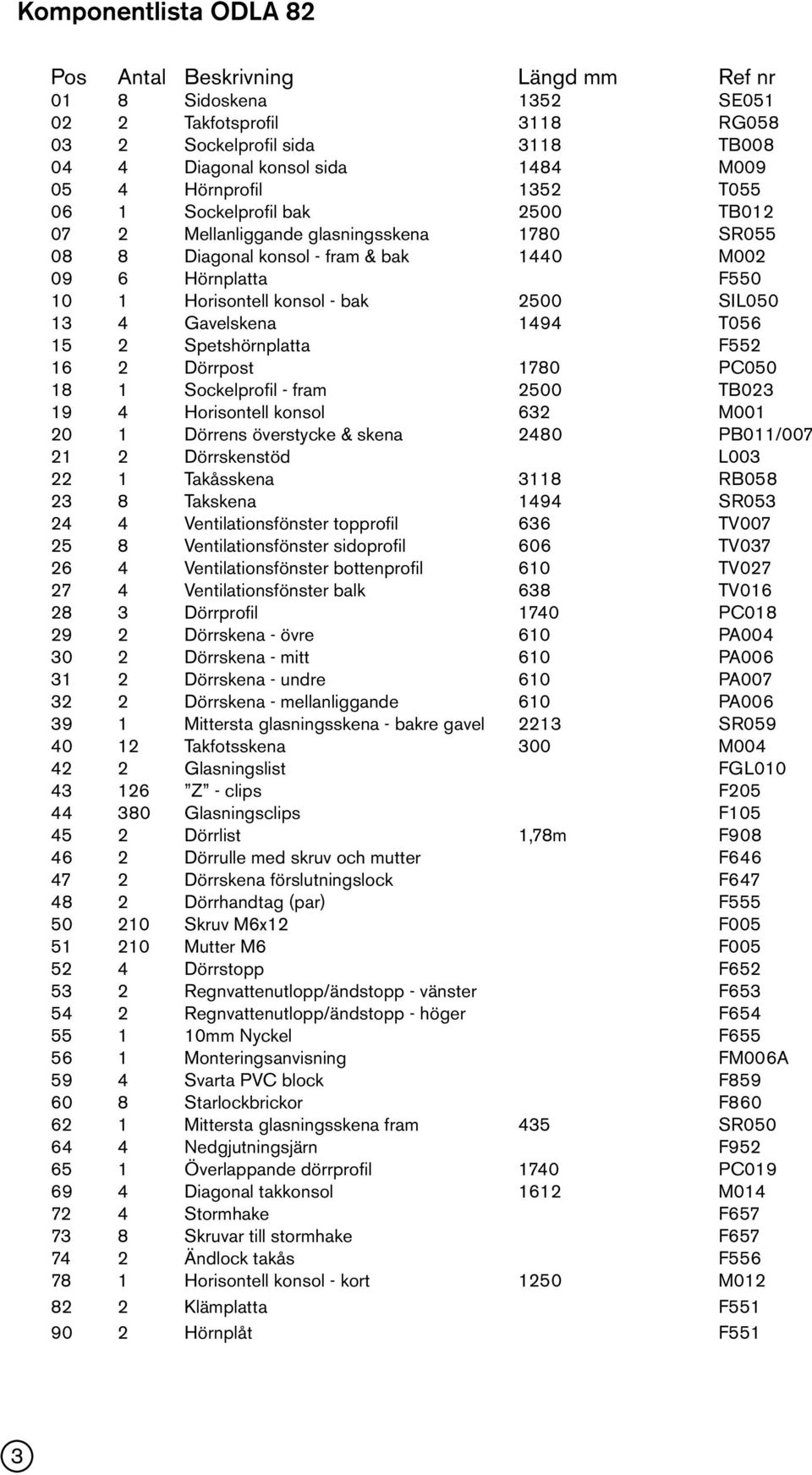

4 Komponentlista ODLA 82 Pos Antal Beskrivning Längd mm Ref nr 01 8 Sidoskena 1352 SE Takfotsprofil 3118 RG Sockelprofil sida 3118 TB Diagonal konsol sida 1484 M Hörnprofil 1352 T Sockelprofil bak 2500 TB Mellanliggande glasningsskena 1780 SR Diagonal konsol - fram & bak 1440 M Hörnplatta F Horisontell konsol - bak 2500 SIL Gavelskena 1494 T Spetshörnplatta F Dörrpost 1780 PC Sockelprofil - fram 2500 TB Horisontell konsol 632 M Dörrens överstycke & skena 2480 PB011/ Dörrskenstöd L Takåsskena 3118 RB Takskena 1494 SR Ventilationsfönster topprofil 636 TV Ventilationsfönster sidoprofil 606 TV Ventilationsfönster bottenprofil 610 TV Ventilationsfönster balk 638 TV Dörrprofil 1740 PC Dörrskena - övre 610 PA Dörrskena - mitt 610 PA Dörrskena - undre 610 PA Dörrskena - mellanliggande 610 PA Mittersta glasningsskena - bakre gavel 2213 SR Takfotsskena 300 M Glasningslist FGL Z - clips F Glasningsclips F Dörrlist 1,78m F Dörrulle med skruv och mutter F Dörrskena förslutningslock F Dörrhandtag (par) F Skruv M6x12 F Mutter M6 F Dörrstopp F Regnvattenutlopp/ändstopp - vänster F Regnvattenutlopp/ändstopp - höger F mm Nyckel F Monteringsanvisning FM006A 59 4 Svarta PVC block F Starlockbrickor F Mittersta glasningsskena fram 435 SR Nedgjutningsjärn F Överlappande dörrprofil 1740 PC Diagonal takkonsol 1612 M Stormhake F Skruvar till stormhake F Ändlock takås F Horisontell konsol - kort 1250 M Klämplatta F Hörnplåt F551 3
5 Komponentlista ODLA 98 Pos Antal Beskrivning Längd mm Ref nr Sidoskena 1352 SE Takfotsprofil 3736 RG Sockelprofil sida 3736 TB Diagonal konsol sida 1484 M Hörnprofil 1352 T Sockelprofil bak 2500 TB Mellanliggande glasningsskena 1780 SR Diagonal konsol - fram & bak 1440 M Hörnplatta F Horisontell konsol - bak 2500 SIL Gavelskena 1494 T Spetshörnplatta F Dörrpost 1780 PC Sockelprofil - fram 2500 TB Horisontell konsol 632 M Dörrens överstycke & skena 2480 PB011/ Dörrskenstöd L Takåsskena 3736 RB Takskena 1494 SR Ventilationsfönster topprofil 636 TV Ventilationsfönster sidoprofil 606 TV Ventilationsfönster bottenprofil 610 TV Ventilationsfönster balk 638 TV Dörrprofil 1740 PC Dörrskena - övre 610 PA Dörrskena - mitt 610 PA Dörrskena - undre 610 PA Dörrskena - mellanliggande 610 PA Mittersta glasningsskena - bakre gavel 2213 SR Takfotsskena 300 M Glasningslist FGL Z - clips F Glasningsclips F Dörrlist 1,78m F Dörrulle med skruv och mutter F Dörrskena förslutningslock F Dörrhandtag (par) F Skruv M6x12 F Mutter M6 F Dörrstopp F Regnvattenutlopp/ändstopp - vänster F Regnvattenutlopp/ändstopp - höger F mm Nyckel F Monteringsanvisning FM006A 59 4 Svarta PVC block F Starlockbrickor F Mittersta glasningsskena fram 435 SR Nedgjutningsjärn F Överlappande dörrprofil 1740 PC Diagonal takkonsol 1612 M Stormhake F Skruvar till stormhake F Ändlock takås F Horisontell konsol - kort 1250 M Klämplatta F Hörnplåt F551 4
6 Komponentlista ODLA 114 Pos Antal Beskrivning Längd mm Ref nr Sidoskena 1352 SE Takfotsprofil 4354 RG Sockelprofil sida 4354 TB Diagonal konsol sida 1484 M Hörnprofil 1352 T Sockelprofil bak 2500 TB Mellanliggande glasningsskena 1780 SR Diagonal konsol - fram & bak 1440 M Hörnplatta F Horisontell konsol - bak 2500 SIL Gavelskena 1494 T Spetshörnplatta F Dörrpost 1780 PC Sockelprofil - fram 2500 TB Horisontell konsol 632 M Dörrens överstycke & skena 2480 PB011/ Dörrskenstöd L Takåsskena 4354 RB Takskena 1494 SR Ventilationsfönster topprofil 636 TV Ventilationsfönster sidoprofil 606 TV Ventilationsfönster bottenprofil 610 TV Ventilationsfönster balk 638 TV Dörrprofil 1740 PC Dörrskena - övre 610 PA Dörrskena - mitt 610 PA Dörrskena - undre 610 PA Dörrskena - mellanliggande 610 PA Mittersta glasningsskena - bakre gavel 2213 SR Takfotsskena 300 M Glasningslist FGL Z - clips F Glasningsclips F Dörrlist 1,78m F Dörrulle med skruv och mutter F Dörrskena förslutningslock F Dörrhandtag (par) F Skruv M6x12 F Mutter M6 F Dörrstopp F Regnvattenutlopp/ändstopp - vänster F Regnvattenutlopp/ändstopp - höger F mm Nyckel F Monteringsanvisning FM006A 59 4 Svarta PVC block F Starlockbrickor F Mittersta glasningsskena fram 435 SR Nedgjutningsjärn F Överlappande dörrprofil 1740 PC Diagonal takkonsol 1612 M Stormhake F Skruvar till stormhake F Ändlock takås F Horisontell konsol - kort 1250 M Klämplatta F Hörnplåt F551 5

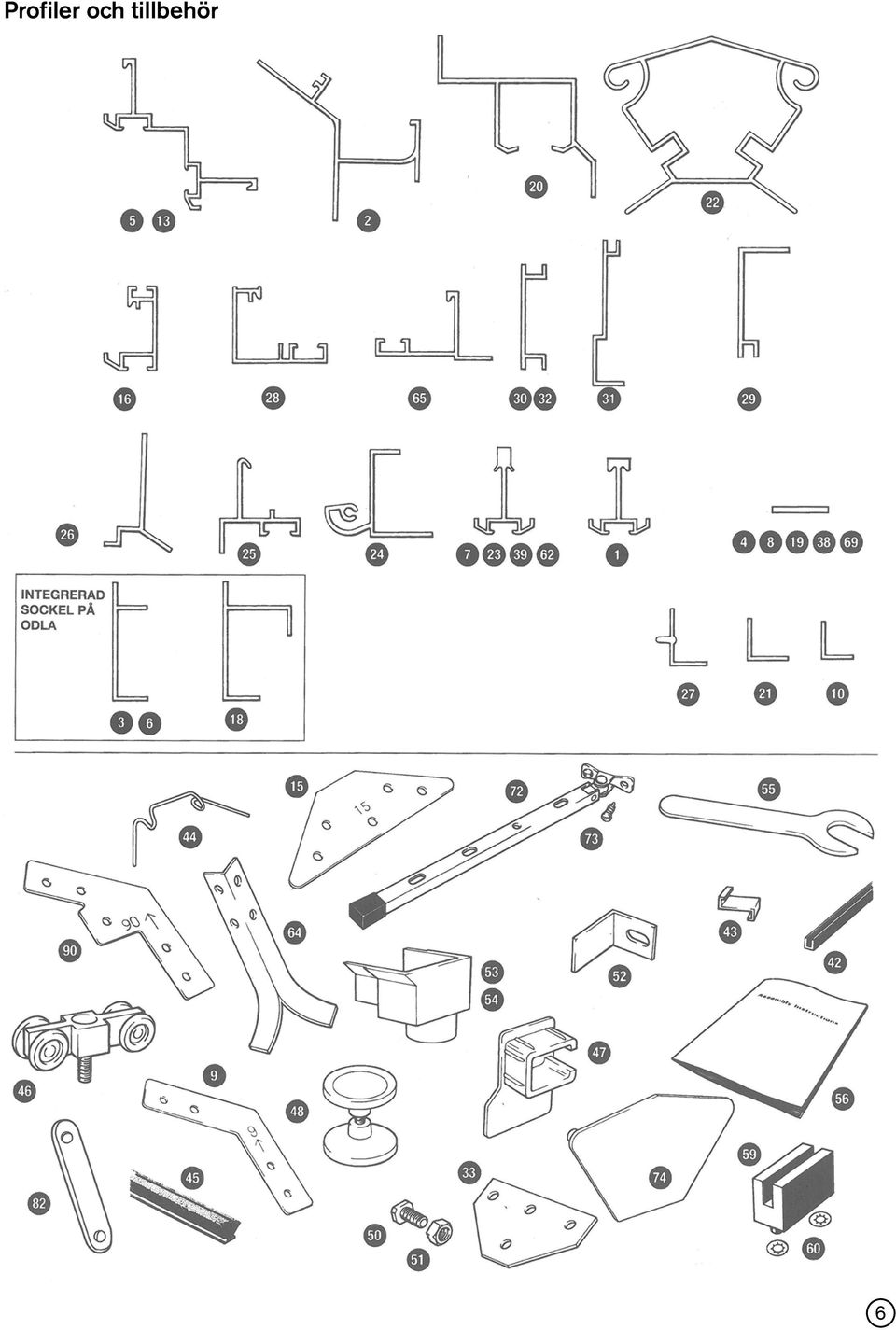

7 Profiler och tillbehör 6

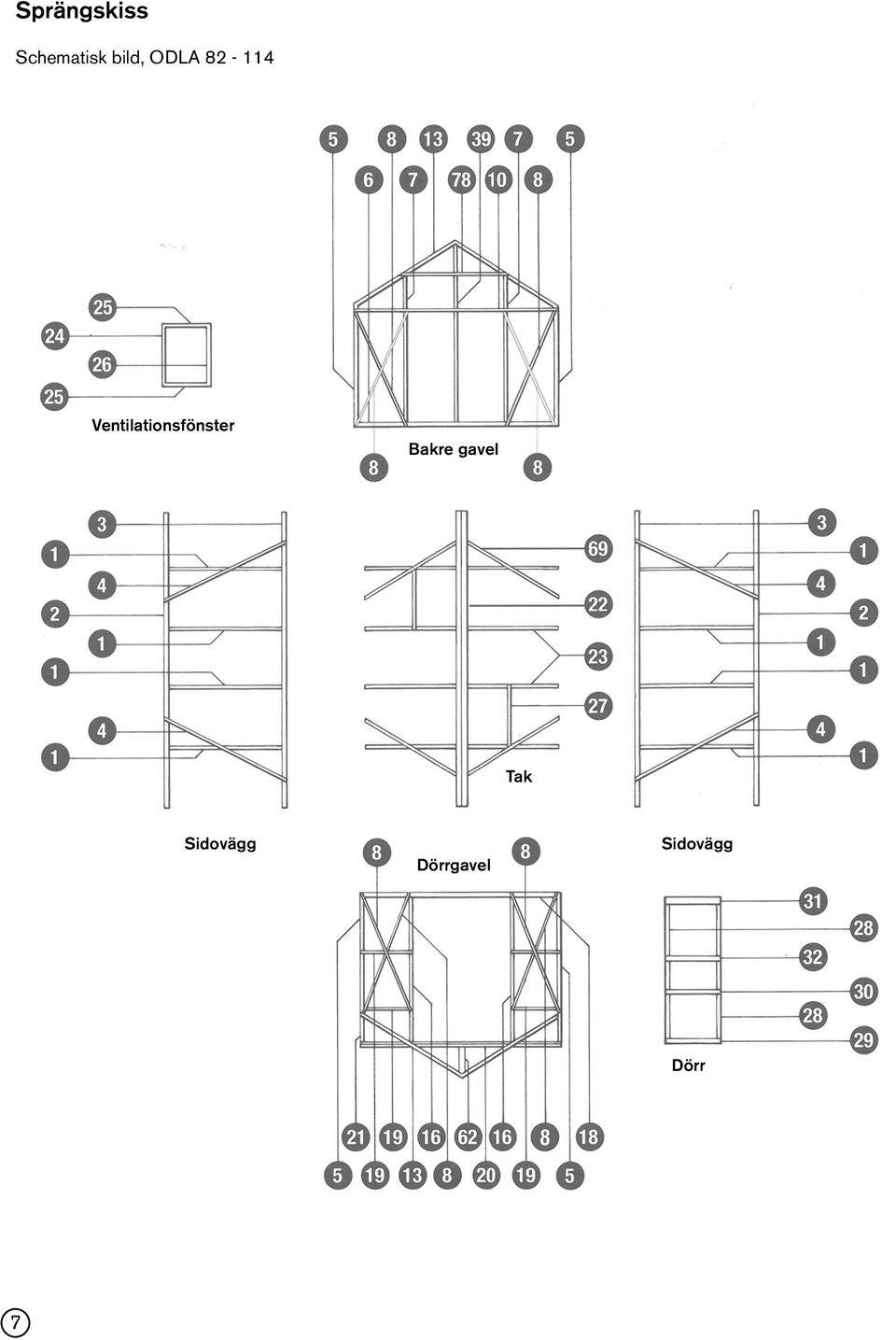

8 Sprängskiss Schematisk bild, ODLA Ventilationsfönster Bakre gavel Tak Sidovägg Dörrgavel Sidovägg Dörr 7
9 Växthusets sockel Odla 82, 98 och 114 har en integrerad sockel. Det innebär att det inte behövs någon lös extra sockel till dessa växthus, utan sockeln är inbyggd i respektive sida och gavelsektion. Sockelprofilerna 3, 6 och 18 fungerar som både bottenprofil och sockel samtidigt och monteras ihop med väggarna då dessa sätts ihop. Sockeln gjuts därmed inte fast förrän hela växthusets stomme är ihopmonterad och lyfts på plats som en enhet. Insida Utsida Sockel När växthuset är färdigmonterat gjuts stommen fast med hjälp av nedgjutningsjärnen i varje hörn. VIKTIGT! Var mycket noga att växthuset är helt rektangulärt och dessutom i våg. Nedgjutningsjärn Insida Sockelprofil Utsida Nedgjutningsjärnet gjuts fast i betong. Enklast är att gjuta i ett papprör som bör gå ned till frostfritt djup. Odla 82 Yttermått: Bredd: 256 cm 4 sektioner Längd: 320 cm 5 sektioner Höjd: 236 cm Odla 98 Yttermått: Bredd: 256 cm 4 sektioner Längd: 382 cm 6 sektioner Höjd: 236 cm Odla 114 Yttermått: Bredd: 256 cm 4 sektioner Längd: 444 cm 7 sektioner Höjd: 236 cm 8

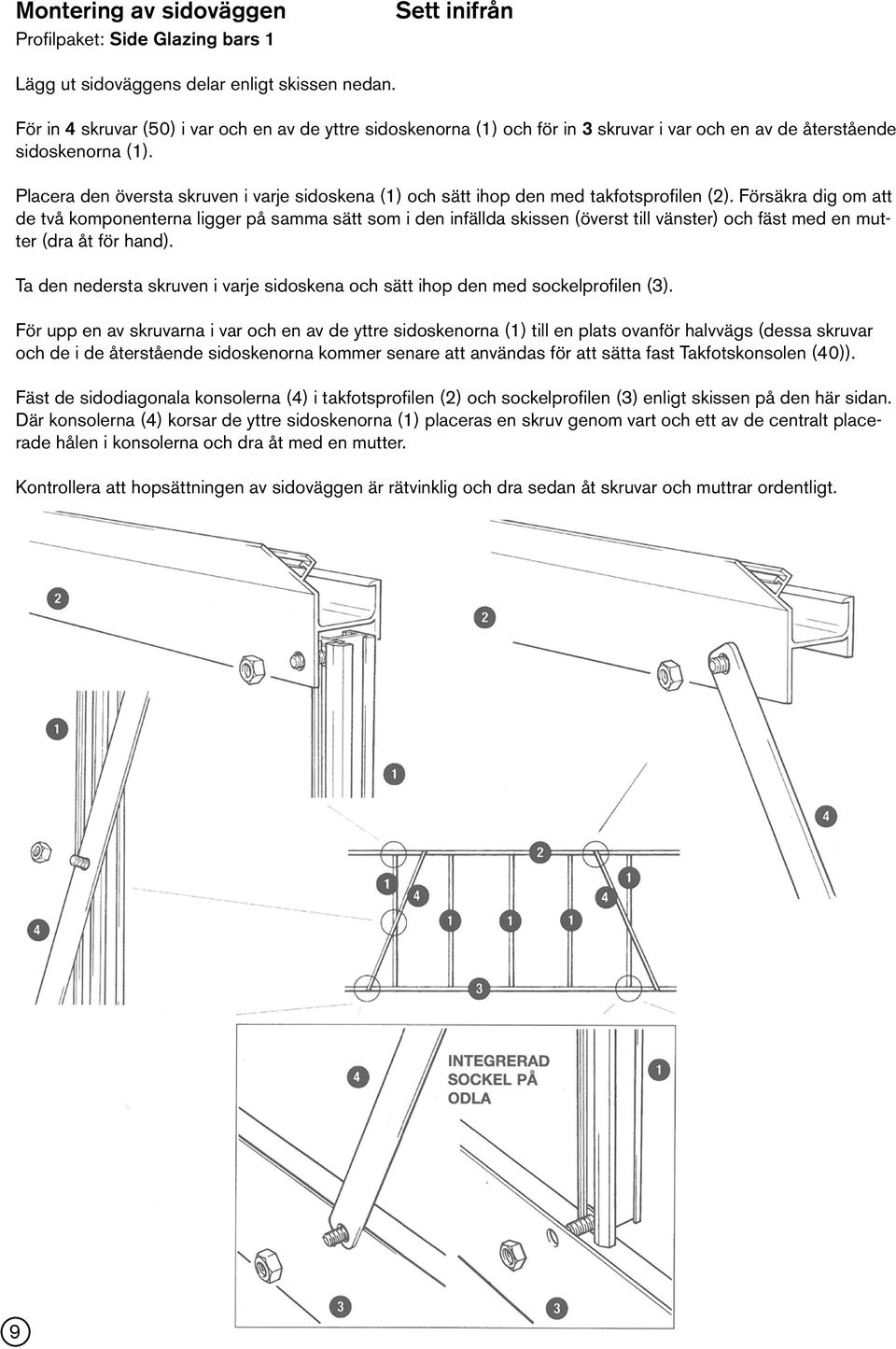

10 Montering av sidoväggen Profilpaket: Side Glazing bars 1 Sett inifrån Lägg ut sidoväggens delar enligt skissen nedan. För in 4 skruvar (50) i var och en av de yttre sidoskenorna (1) och för in 3 skruvar i var och en av de återstående sidoskenorna (1). Placera den översta skruven i varje sidoskena (1) och sätt ihop den med takfotsprofilen (2). Försäkra dig om att de två komponenterna ligger på samma sätt som i den infällda skissen (överst till vänster) och fäst med en mutter (dra åt för hand). Ta den nedersta skruven i varje sidoskena och sätt ihop den med sockelprofilen (3). För upp en av skruvarna i var och en av de yttre sidoskenorna (1) till en plats ovanför halvvägs (dessa skruvar och de i de återstående sidoskenorna kommer senare att användas för att sätta fast Takfotskonsolen (40)). Fäst de sidodiagonala konsolerna (4) i takfotsprofilen (2) och sockelprofilen (3) enligt skissen på den här sidan. Där konsolerna (4) korsar de yttre sidoskenorna (1) placeras en skruv genom vart och ett av de centralt placerade hålen i konsolerna och dra åt med en mutter. Kontrollera att hopsättningen av sidoväggen är rätvinklig och dra sedan åt skruvar och muttrar ordentligt. 9

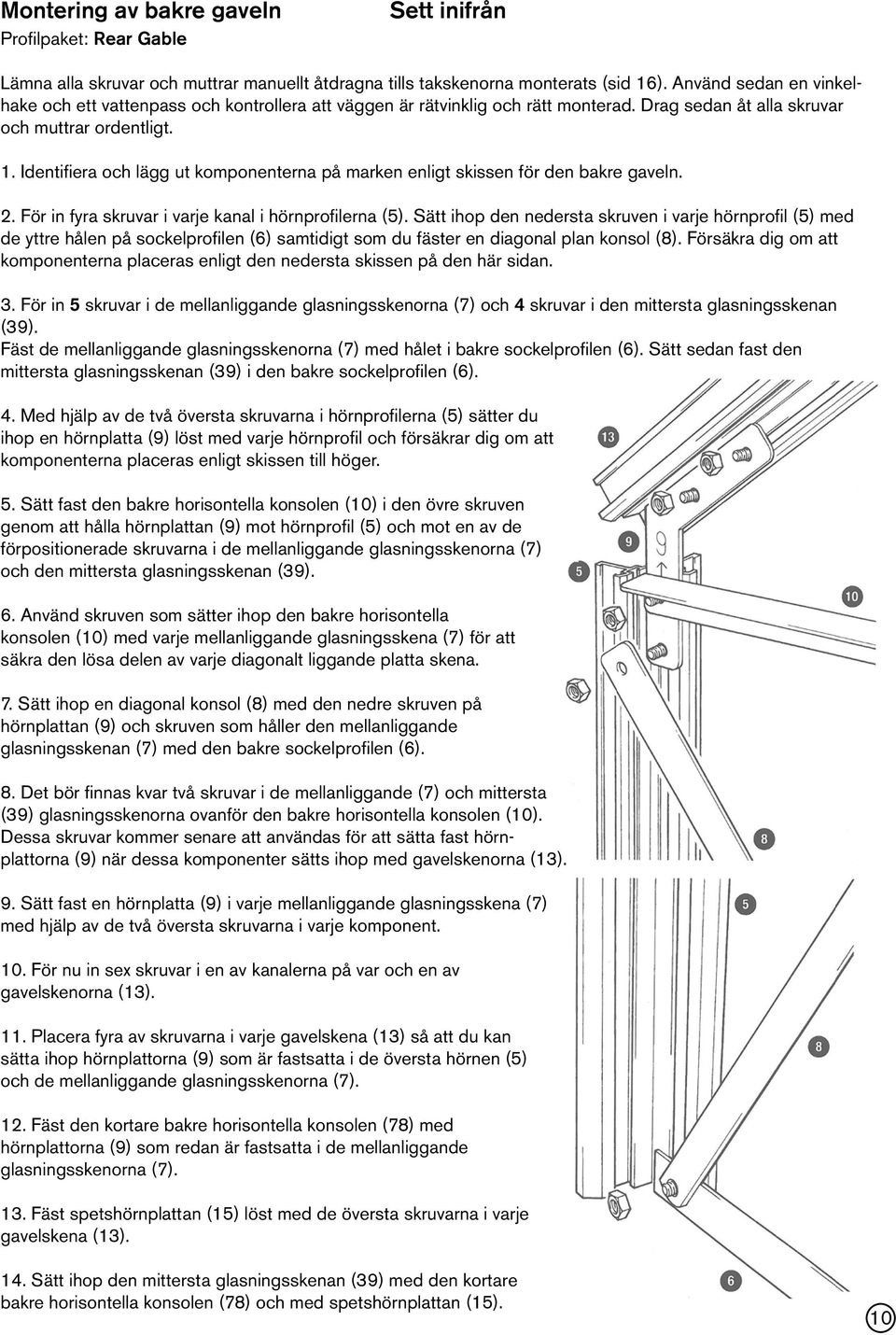

11 Montering av bakre gaveln Profilpaket: Rear Gable Sett inifrån Lämna alla skruvar och muttrar manuellt åtdragna tills takskenorna monterats (sid 16). Använd sedan en vinkelhake och ett vattenpass och kontrollera att väggen är rätvinklig och rätt monterad. Drag sedan åt alla skruvar och muttrar ordentligt. 1. Identifiera och lägg ut komponenterna på marken enligt skissen för den bakre gaveln. 2. För in fyra skruvar i varje kanal i hörnprofilerna (5). Sätt ihop den nedersta skruven i varje hörnprofil (5) med de yttre hålen på sockelprofilen (6) samtidigt som du fäster en diagonal plan konsol (8). Försäkra dig om att komponenterna placeras enligt den nedersta skissen på den här sidan. 3. För in 5 skruvar i de mellanliggande glasningsskenorna (7) och 4 skruvar i den mittersta glasningsskenan (39). Fäst de mellanliggande glasningsskenorna (7) med hålet i bakre sockelprofilen (6). Sätt sedan fast den mittersta glasningsskenan (39) i den bakre sockelprofilen (6). 4. Med hjälp av de två översta skruvarna i hörnprofilerna (5) sätter du ihop en hörnplatta (9) löst med varje hörnprofil och försäkrar dig om att komponenterna placeras enligt skissen till höger. 5. Sätt fast den bakre horisontella konsolen (10) i den övre skruven genom att hålla hörnplattan (9) mot hörnprofil (5) och mot en av de förpositionerade skruvarna i de mellanliggande glasningsskenorna (7) och den mittersta glasningsskenan (39). 6. Använd skruven som sätter ihop den bakre horisontella konsolen (10) med varje mellanliggande glasningsskena (7) för att säkra den lösa delen av varje diagonalt liggande platta skena. 7. Sätt ihop en diagonal konsol (8) med den nedre skruven på hörnplattan (9) och skruven som håller den mellanliggande glasningsskenan (7) med den bakre sockelprofilen (6). 8. Det bör finnas kvar två skruvar i de mellanliggande (7) och mittersta (39) glasningsskenorna ovanför den bakre horisontella konsolen (10). Dessa skruvar kommer senare att användas för att sätta fast hörnplattorna (9) när dessa komponenter sätts ihop med gavelskenorna (13). 9. Sätt fast en hörnplatta (9) i varje mellanliggande glasningsskena (7) med hjälp av de två översta skruvarna i varje komponent. 10. För nu in sex skruvar i en av kanalerna på var och en av gavelskenorna (13). 11. Placera fyra av skruvarna i varje gavelskena (13) så att du kan sätta ihop hörnplattorna (9) som är fastsatta i de översta hörnen (5) och de mellanliggande glasningsskenorna (7). 12. Fäst den kortare bakre horisontella konsolen (78) med hörnplattorna (9) som redan är fastsatta i de mellanliggande glasningsskenorna (7). 13. Fäst spetshörnplattan (15) löst med de översta skruvarna i varje gavelskena (13). 14. Sätt ihop den mittersta glasningsskenan (39) med den kortare bakre horisontella konsolen (78) och med spetshörnplattan (15). 10

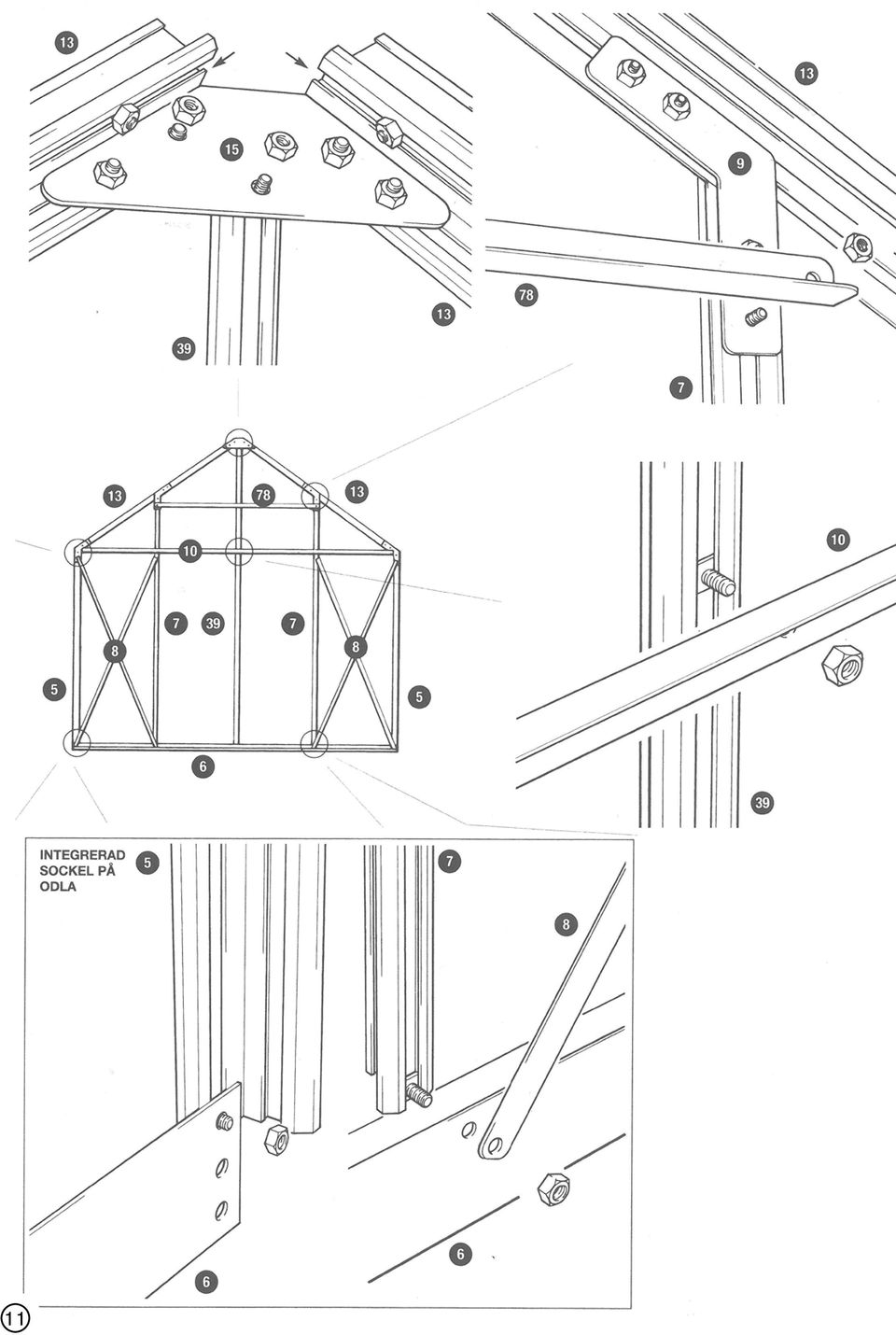

12 11
13 Montering av dörrgaveln Profilpaket: Double Door Gable Sett inifrån Lämna alla skruvar och muttrar handåtdragna tills takskenorna monterats. (sid 16) Använd sedan en vinkelhake och ett vattenpass och kontrollera att gaveln är rätvinklig och rätt monterad. Drag sedan åt alla skruvar och muttrar ordentligt). 1. Lägg dörrgavelns delar på marken enligt bild på nästa sida. 2. För in dörrlisten (45) in i dörrposterna (16). För in 4 skruvar i kanalerna i hörnprofilerna (5). Anslut den nedersta skruven i varje hörnprofil (5) med de yttre hålen på sockelprofilen (18) samtidigt som du fäster en diagonal konsol (8). Försäkra dig om att komponenterna placeras enligt skissen. 3. För in 6 skruvar i dörrposterna (16). Försäkra dig om att dörrposternas (16) plana yta är riktad in i dörröppningen och sätt ihop den nedersta skruven i varje dörrpost (16) med hålet i främre sockelprofilen (18). 4. Med hjälp av de två översta skruvarna i hörnprofilerna (5) sätter du ihop en hörnplatta (9) löst med varje hörnprofil. Försäkra dig om att formen stämmer överens med den infällda skissen. 5. Sätt fast en horisontell konsol (19) i hålet på varje hörnplatta (9) och den angränsande dörrposten (16). Använd skruven nedan som sätter ihop den horisontella konsolen med dörrposten (16) för att fästa den lösa änden av en av de diagonalt liggande platta skenorna (8). Två skruvar ska lämnas kvar i dörrposten (16) ovanför konsolen (19). Dessa skruvar kommer senare att användas för att sätta fast hörnplattorna (9) när dessa komponenter sätts ihop med gavelskenorna (13). 6. Sätt ihop en diagonal vinkelkonsol (8) med den nedre skruven på hörnplattan (9) och skruven som håller dörrposten (16) med den främre sockelprofilen (18). 7. Anslut de horisontella konsolerna (19) mellan hörnprofilerna (5) och de angränsande dörrposterna (16). Rikta in det mittersta hålet i den horisontella konsolen (19) med motsvarande hål i de diagonala konsolerna (8) och fäst med skruv och mutter. 8. Fäst en hörnplatta (9) i varje dörrpost med hjälp av de två översta skruvarna i respektive komponent. 9. För in 6 skruvar i en av kanalerna på var och en av gavelskenorna (13). 10. Placera 4 skruvar i varje gavelskena så att du kan sätta ihop hörnplattorna (9) och (90) som är fästa med de översta hörnen (5) och dörrposterna (16). 11. Fäst överstycket med dörrskenan (20) som sitter fast i nosen som skjuter ut från hörnplattorna (90) som redan är fastsatta i på dörrposterna (16). 12. Fäst spetshörnplattan (15) löst med de översta skruvarna i varje gavelskena (13). 13. Sätt ihop den mittersta glasningsskenan (62) med spetshörnplattan (15) och dörrens överstycke (20). 12

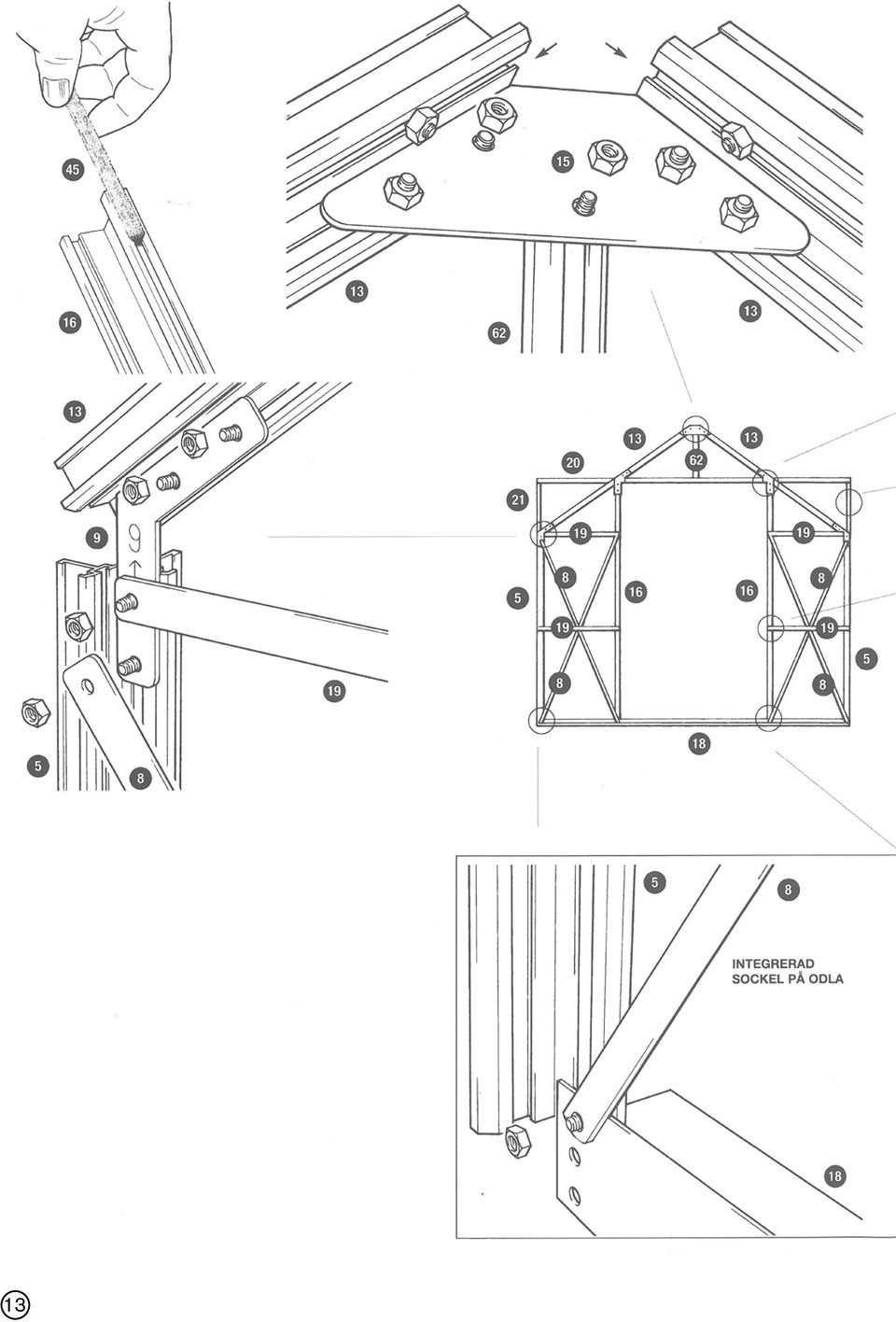

14 13

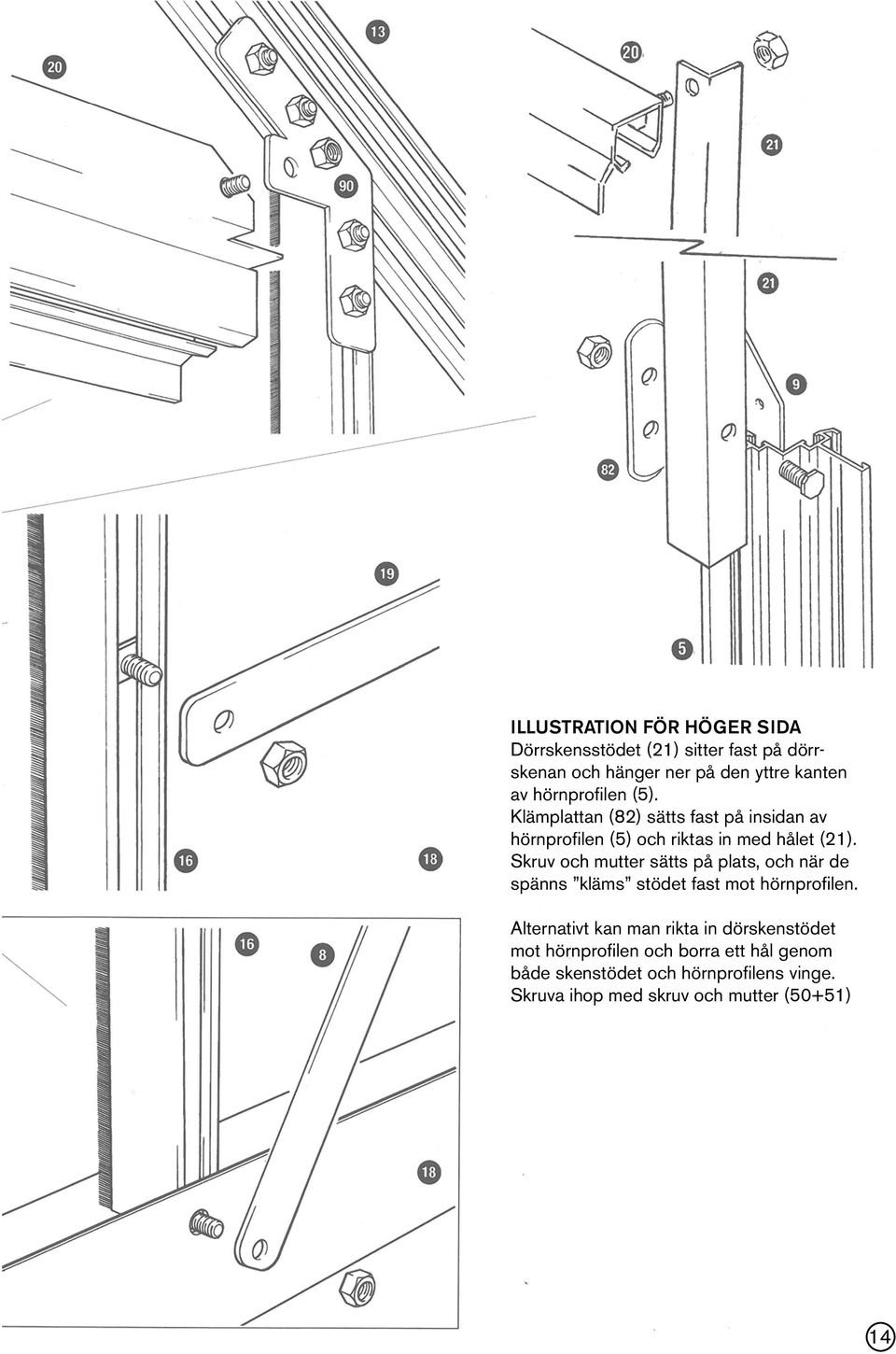

15 ILLUSTRATION FÖR HÖGER SIDA Dörrskensstödet (21) sitter fast på dörrskenan och hänger ner på den yttre kanten av hörnprofilen (5). Klämplattan (82) sätts fast på insidan av hörnprofilen (5) och riktas in med hålet (21). Skruv och mutter sätts på plats, och när de spänns kläms stödet fast mot hörnprofilen. Alternativt kan man rikta in dörskenstödet mot hörnprofilen och borra ett hål genom både skenstödet och hörnprofilens vinge. Skruva ihop med skruv och mutter (50+51) 14

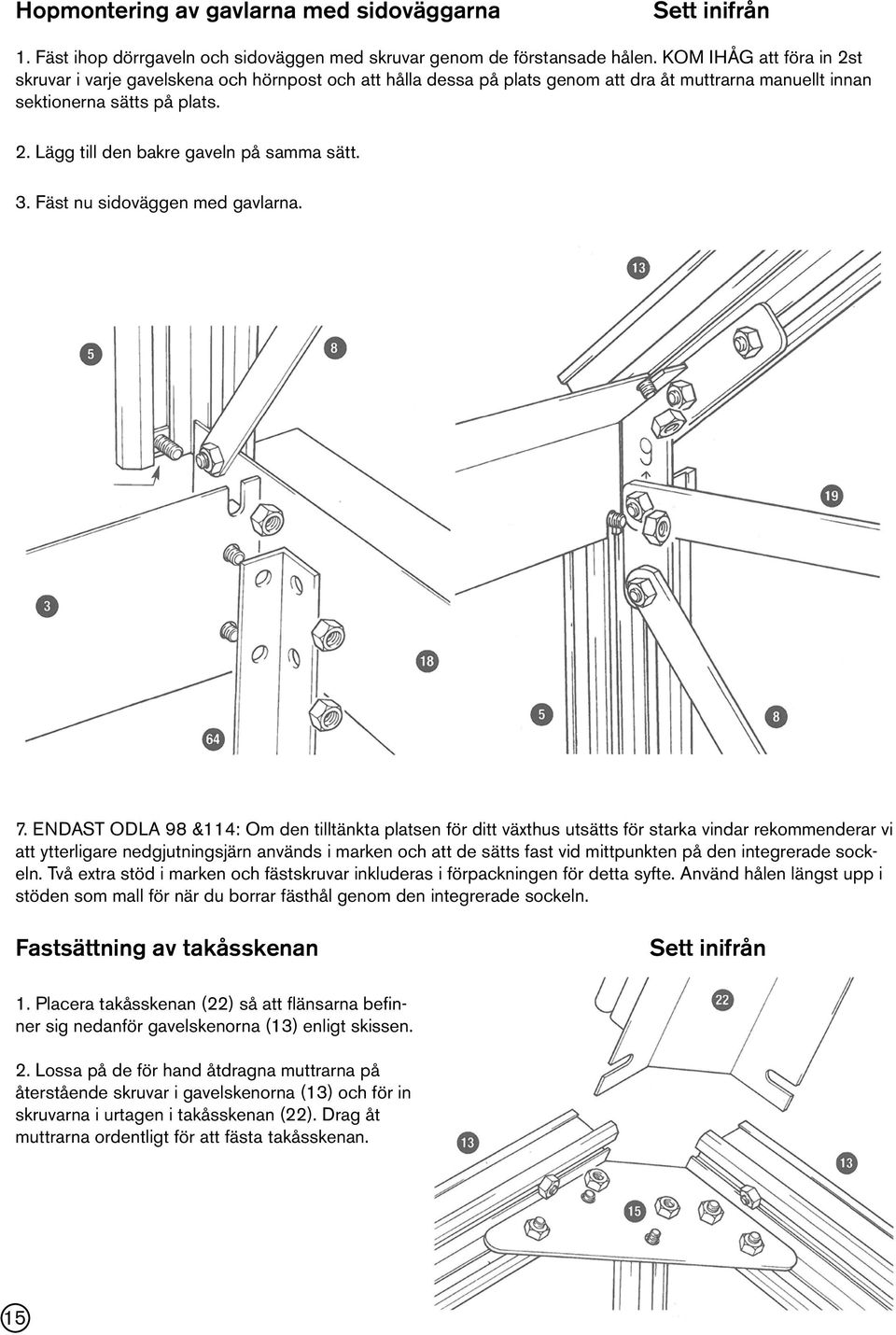

16 Hopmontering av gavlarna med sidoväggarna Sett inifrån 1. Fäst ihop dörrgaveln och sidoväggen med skruvar genom de förstansade hålen. KOM IHÅG att föra in 2st skruvar i varje gavelskena och hörnpost och att hålla dessa på plats genom att dra åt muttrarna manuellt innan sektionerna sätts på plats. 2. Lägg till den bakre gaveln på samma sätt. 3. Fäst nu sidoväggen med gavlarna. 7. ENDAST ODLA 98 &114: Om den tilltänkta platsen för ditt växthus utsätts för starka vindar rekommenderar vi att ytterligare nedgjutningsjärn används i marken och att de sätts fast vid mittpunkten på den integrerade sockeln. Två extra stöd i marken och fästskruvar inkluderas i förpackningen för detta syfte. Använd hålen längst upp i stöden som mall för när du borrar fästhål genom den integrerade sockeln. Fastsättning av takåsskenan Sett inifrån 1. Placera takåsskenan (22) så att flänsarna befinner sig nedanför gavelskenorna (13) enligt skissen. 2. Lossa på de för hand åtdragna muttrarna på återstående skruvar i gavelskenorna (13) och för in skruvarna i urtagen i takåsskenan (22). Drag åt muttrarna ordentligt för att fästa takåsskenan. 15

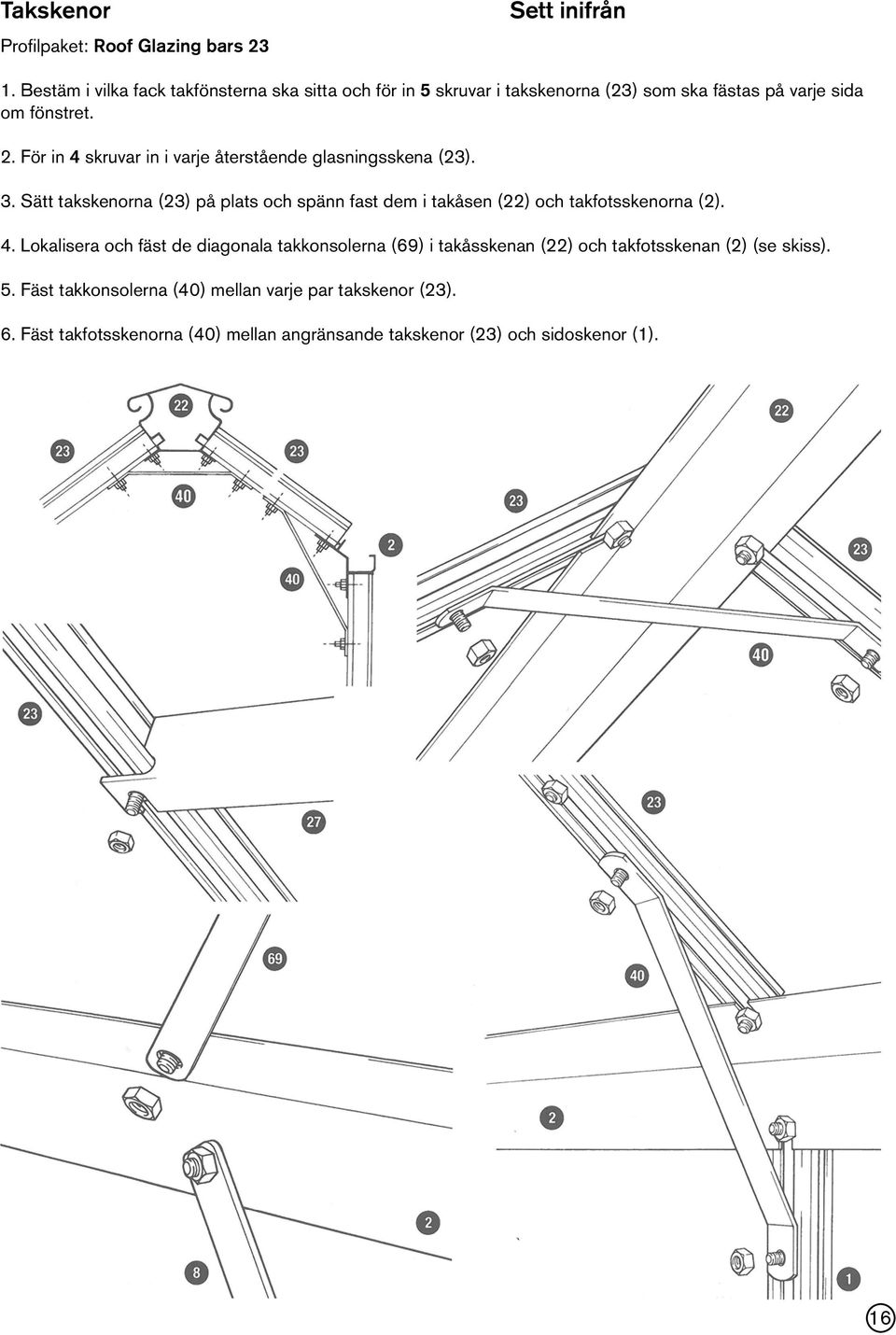

17 Takskenor Profilpaket: Roof Glazing bars 23 Sett inifrån 1. Bestäm i vilka fack takfönsterna ska sitta och för in 5 skruvar i takskenorna (23) som ska fästas på varje sida om fönstret. 2. För in 4 skruvar in i varje återstående glasningsskena (23). 3. Sätt takskenorna (23) på plats och spänn fast dem i takåsen (22) och takfotsskenorna (2). 4. Lokalisera och fäst de diagonala takkonsolerna (69) i takåsskenan (22) och takfotsskenan (2) (se skiss). 5. Fäst takkonsolerna (40) mellan varje par takskenor (23). 6. Fäst takfotsskenorna (40) mellan angränsande takskenor (23) och sidoskenor (1). 16
18 Kontrollera att hela hopsättningen är rätvinklig 1. Använd en vinkelhake och ett vattenpass och försäkra dig om att hela konstruktionen är rätvinklig och alla stående profiler är lodräta. 2. Det är bra att kontrollera att måtten tvärs över varje gavel är lika på marknivå och vid takfoten. 3. Dra åt alla muttrar. Montering av ventilationsfönstret 1. Ventilationsfönstret består av en topprofil (24), två sidor (25), en bottenprofil (26) och glasas med en 610 mm x 610 mm glasskiva. 2. Sätt två skruvar genom de förstansade hålen i ventilationsfönstrets topprofil. För båda ventilationsfönstrets sidor (25) över skruvhuvudena och dra åt med muttrar. 3. Placera en skruv i hålet på varje ände av bottenprofilen (26) och sätt fast muttrarna löst. För in huvudena på skruvarna i skruvkanalen på varje ventilationsfönstrets sida (25) och dra åt muttrarna för hand. 4. Sätt endast in glasningslisten (42) i ventilationsfönstrets sidor (25). Glasa sedan ventilationsfönstret med en 610 mm x 610 mm stor glasskiva och dra åt med fyra glasningsclips (44) (se bilden på sidan 18). 5. Sätt ihop stormhaken (72) med bottenprofilen (26) med hjälp av de medlevererade skruvarna (71). 6. Lägg på fett på det krökta gångjärnet på ventilationsfönstrets topprofil och för fönstret längs takåsskenan till önskad position. För nu ventilationsfönstrets balk (27) på plats och försäkra dig om att ventilationsfönstret sitter på balken och dra sedan fast balkskruvarna i takglasningsskenorna. 17
19 Glasning Montera glasningslisten (42) i alla glasningsskenor, gavelskenor, dörrposter och hörnprofiler innan du börjar glasa växthuset. 1. Börja med att glasa taket och med att montera glaset vid takfoten först och arbeta dig upp mot takåsen. Kläm fast varje glasskiva med fyra glasningsclips (44). Överlappa glaset med ca. 10 mm. Varje överlappning hålls fast av två Z -clips (43). Gör klart en sektion av taket och fortsätt sedan med att glasa sektionen på motsatt sida. Genom att göra på detta sätt säkerställer du att taket förblir rätvinkligt under hela glasningsproceduren (OBS: Inriktningen av glaset mellan glasningsskenorna är en bra indikator på om växthuset är rätvinkligt och jämnt. Om takglaset åker av (dvs. det är inte parallellt med glasningsskenorna) är det ett tecken på att växthuset inte är rätvinkligt. Om takglaset på takfoten inte sitter på plats i sin fulla längd mot rännsektionen är det ett tecken på att växthusets ram inte är jämn. I båda fallen måste nödvändiga justeringar göras av växthusets ram före glasningen fullföljs. 2. När taket har glasats, glasa sidorna och gavlarna på samma sätt genom att börja vid sockeln och arbeta dig uppåt. Varje glasskiva ska fästas med 4st glasningsclips (44) SÄKERHETSTIPS 1. Var extremt försiktig när du arbetar med glas. 2. Vid glasningen rekommenderar vi att huvudskydd, handskar och kraftiga skor används. Säkerhetsglasögon rekommenderas. 3. Det är absolut olämpligt att klättra upp på en trappstege när man bär glas. Be någon ge dig en ruta i taget. 4. När glas monteras fast i aluminiumsektionerna med hjälp av glasningsclips, måste man hålla clipset på plats med ena handen och trycka benen på clipset in i spärrfåran med den andra. OBSERVERA att glasningsclipsen är spända under och efter monteringen och att du måste vara mycket försiktig när du sätter i dem ordentligt i spärrfåran av aluminium. 18
20 Glasning - glasidentifikation och placering Antal glas: Odla 82 Odla 98 Odla 114 A B C D Q
21 Ändstopp av plast 1. Bestäm vilken ände av rännan du vill placera regnvattenutloppet vid. 2. Ta plastrännans änddelar (53) och (54) och använd en låspinne eller liknande instrument och knacka ut membranet från en av (53) och (54) för att forma ett avlopp. 3. Anbringa utloppen till de valda rännändarna (2) och ändstoppen (med membran intakt) till motsatta ändar. 4. Anbringa ändlock på takåsen (74) i båda ändar av takåsskenan (22). 5. Fäst ett dörrskensstöd (21) i varje ände av dörrskenan (20) med skruv och mutter. 20
22 Montering av dörr 1. Lägg ut dörrkomponenterna enligt skissen. 2. Försäkra dig om att den ÖVERLAPPANDE dörrprofilen (65) placeras på den inre kanten av antingen den högra eller vänstra dörren. 3. Montera två dörrullar (46) i varje övre dörrskena (29) med de medlevererade skruvarna och muttrarna. Lägg på lite tunn olja på varje rulle (46). 4. För in sex skruvar i varje dörrprofil (28) och (65) och sätt dörrskenorna löst på plats. Den översta dörrskenan (29) bör monteras nära överdelen av profilerna (28) och (65). 5. Montera glasningslisten (42) på dörrprofilerna och genom att justera positionen på dörrskenorna (29), (30), (31) och (32) glasas varje dörr med två delar 610 mm x 610 mm glas och en del 610 mm x 340 mm. 6. Kontrollera att dörrarna är rätvinkliga och dra åt alla muttrar. 7. Häng dörrarna på plats genom att föra in dörrullarna (46) i dörrskenan (20) samtidigt som den nedersta skenan (31) placeras på sockelns fläns (18). 8. Justera muttrarna som håller dörrullarna så att dörrarna hänger rätt och kan öppnas och stängas utan problem. 9. Fäst dörrhandtagen (48) i de mittersta skenorna (30) genom de befintliga hålen 10. Montera dörrstoppen (52) på den översta dörrskenan (29) på varje dörr och på den mellersta dörrskenan (32). Fäst i befintliga skruvar. Detta hindrar dörrarna från att löpa ur spår i bakkant. 21
23 Dörrskena undre 22
