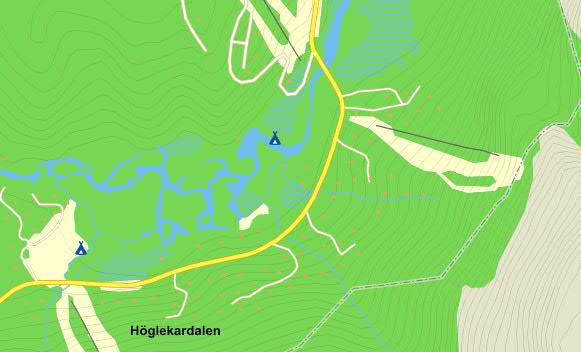

4 1 OBJEKT Tyréns AB har på uppdrag av Högdalens Sportstugeförening utfört en översiktlig geoteknisk undersökning inför upprättande av detaljplan för fastigheten Hammarnäs 7:11, Höglekardalen, Jämtlands län. Området ligger på den nordvästra sluttningen av Falkfångarfjället, mellan Falkfångarbacken och Drombacken, se figur 1 för ungefärligt undersökningsområde. Nordväst om området rinner Dammån. Figur 1. Ungefärligt undersökningsområde markeras med rött. Fastigheten omfattar ca 70 arrendetomter som byggts på 60-talet. Den nya detaljplanen kommer att möjliggöra avstyckning av fastigheten och på de nya fastigheterna ges en byggrätt som möjliggör tillbyggnad och ny bebyggelse (förslag är en byggnadsarea på 150 m 2 för huvudbyggnad och 40 m 2 för komplementbyggnader inom stora delar av av område). Se figur 2 för utdrag ur detaljplanen. 4(8)

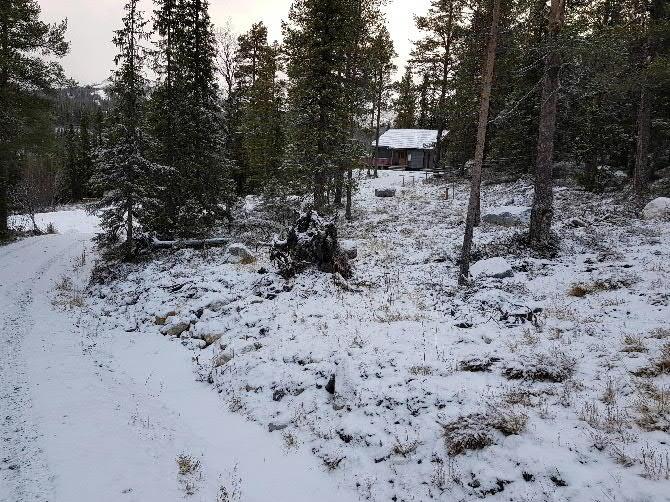

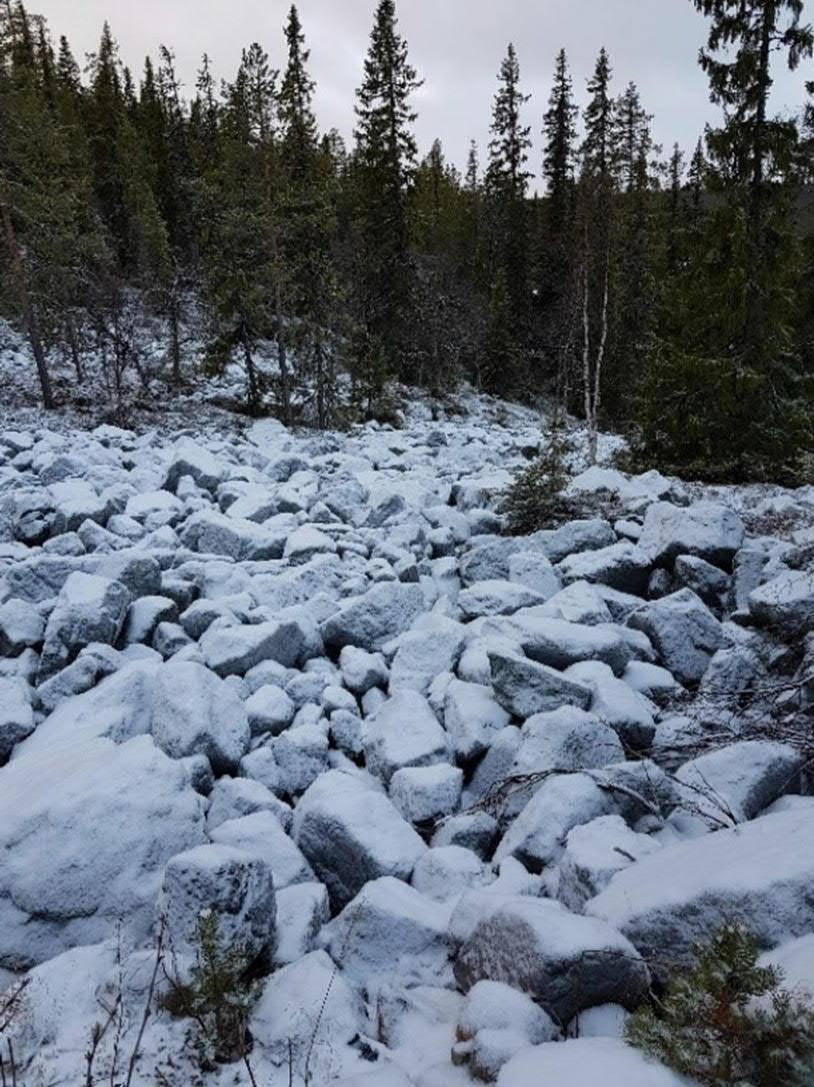

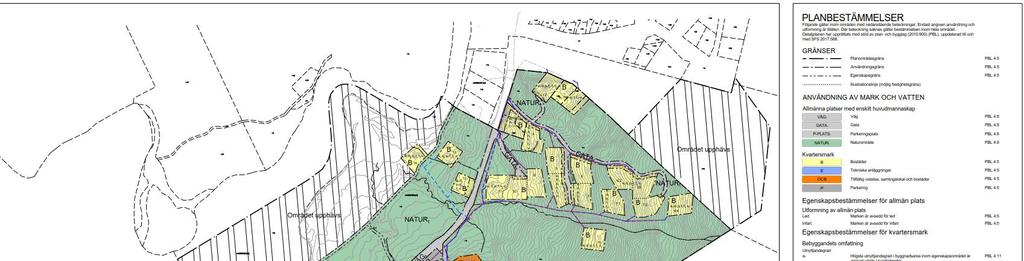

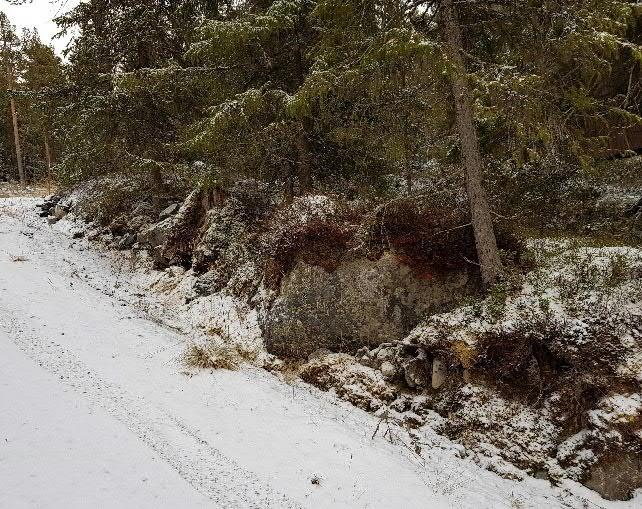

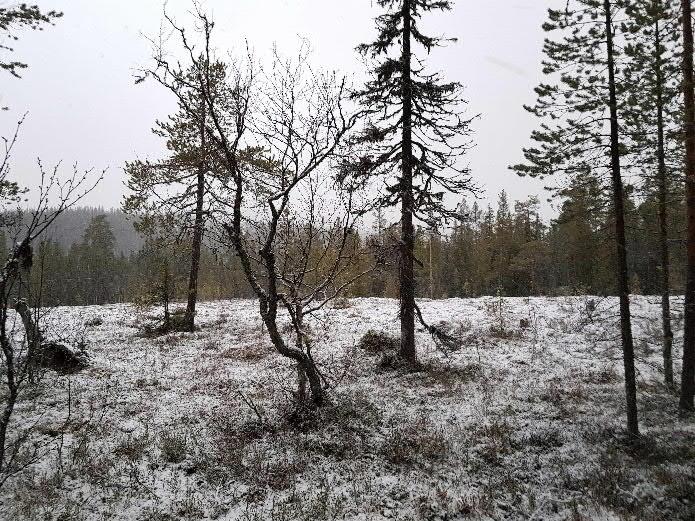

5 Figur 2. Utdrag ur detaljplanen. 2 ÄNDAMÅL Syftet med undersökningen är att ge underlag avseende de geotekniska förhållandena inför upprättande av detaljplan. 3 UNDERLAG FÖR UNDERSÖKNINGEN Detaljplan för Hammarnäs 7:11 m.fl., inför informationsmöte , Arctan AB Jordartskarta, SGU Berggrundkarta, SGU 4 BEFINTLIGA FÖRHÅLLANDEN 4.1 TOPOGRAFI Marken i området sluttar kraftigt ned mot Dammån i nordväst. 4.2 YTBESKAFFENHET Området är till stor del skogsbevuxet med barrträd och marken täcks av mossa och ris, se figur 3 och 4. Ställvis finns block i markytan. Söder om vägen finns några större myrområden, se figur 6. Norr om vägen finns raviner där markytan täcks av block, se figur 5. 5(8)

6 Figur 3 och 4. Foto över del av området Figur 5. Område med block. Figur 6. Myrområde söder om vägen. 4.3 BEFINTLIGA KONSTRUKTIONER I området finns ca 70 arrendetomter bebyggda med sportstugor. Genom området går en asfaltsbelagd väg och från denna väg finns flera mindre grusvägar upp till sportstugorna. VA-ledningar, elledningar samt enskilda vattenledningar finns i området. 5 GEOTEKNISKA FÄLTUNDERSÖKNINGAR Provgropsgrävning och kartering av området har utförts av geotekniker Anna-Lisa Thuné, Tyréns AB. Provgroparna grävdes av Jakobssons Åkeri i Hallen AB med en bandgrävare. Provgroparna placerades med hänsyn till befintliga ledningar och framkomlighet för grävmaskinen och spriddes ut över området. 6(8)

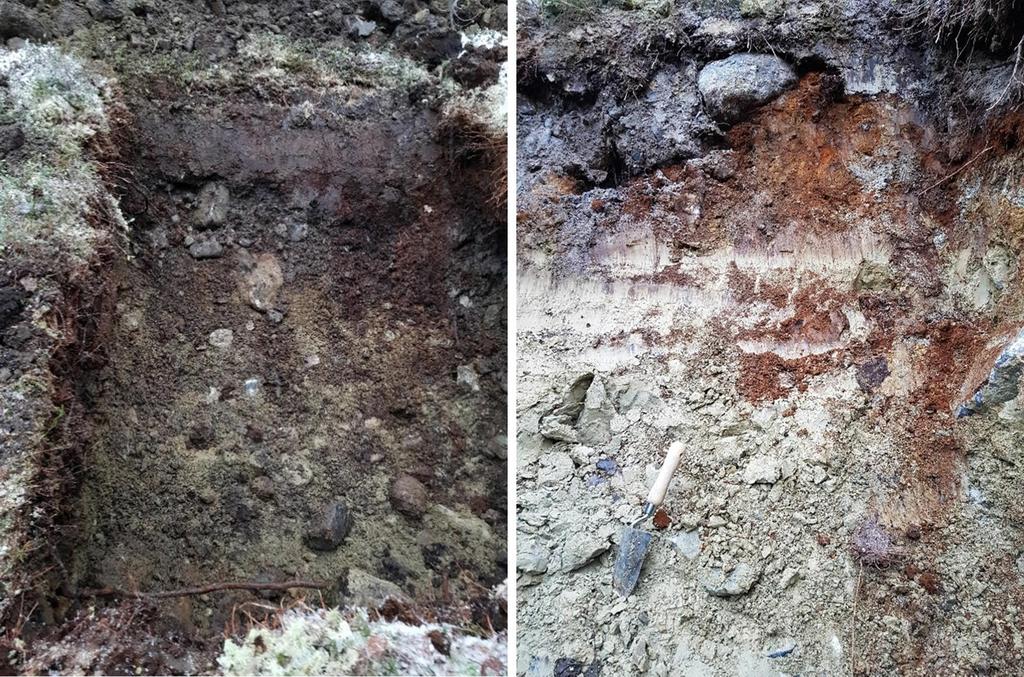

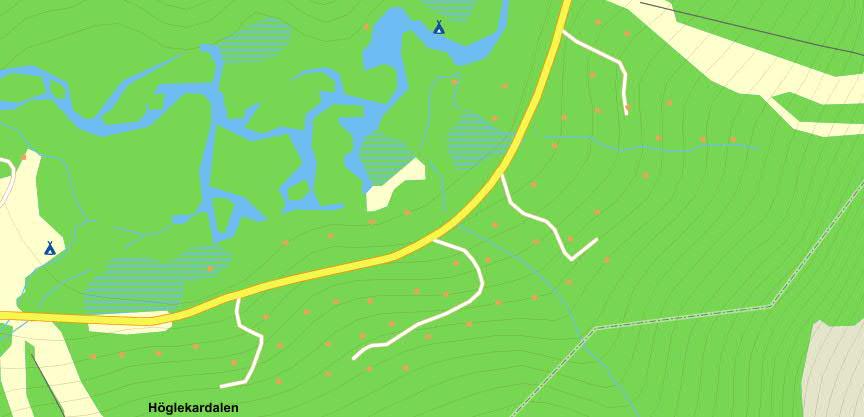

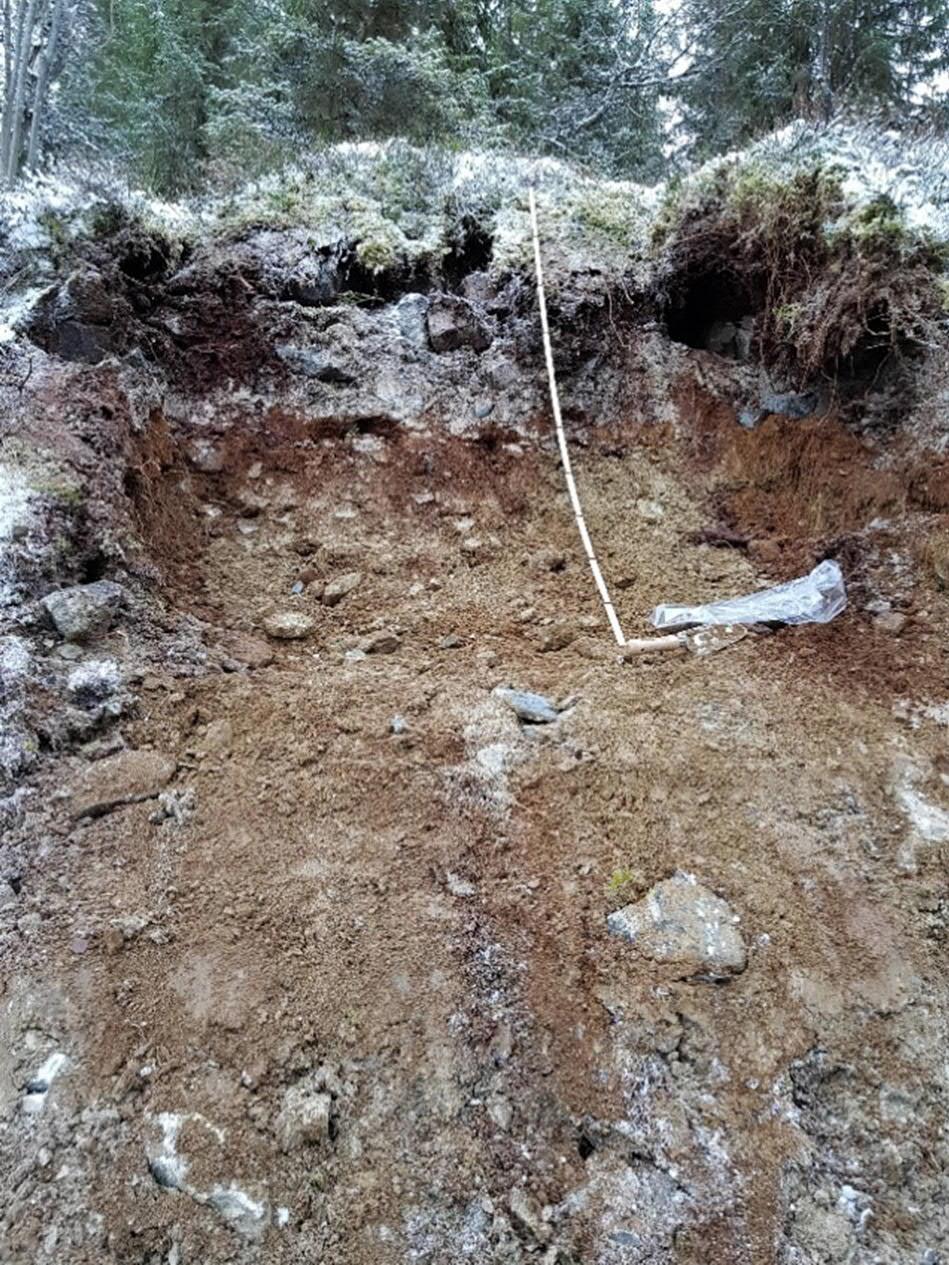

7 2 provgropar och 1 skärning undersöktes. Läge för dessa redovisas i figur 7, foton redovisas i figur 8 10 och provgropsprotokoll redovisas i bilaga 1. Provgrop 1 grävdes till 1,2 m djup, provgrop 2 till 1,7 m och provgrop 3 var en skärning längs vägen som skrapades av med skopan, den var 3 m. I provgrop 1 och 2 sipprade vatten in i botten av gropen. Figur 7. Läge för de utförda provgroparna redovisas med en röd rektangel. Figur 8. Provgrop 1. Figur 9. Provgrop 2. 7(8)

8 Figur 10. Provgrop 3/Vägskärning. 6 GEOTEKNISKA FÖRHÅLLANDEN Jorden i området bedöms generellt bestå av morän med inslag av grus, sand och silt samt block och sten. Block och sten finns även i markytan. Moränen överlagras ställvis av torv eller silt. Moränen bedöms tillhöra tjälfarlighetsklass 2 och 3, något till måttligt tjällyftande. Silten tillhör tjälfarlighetsklass 4, mycket tjällyftande. 7 GEOTEKNISKA REKOMMENDATIONER Stabiliteten bedöms som tillfredsställande om grundläggning för ev. tillbyggnader/nya byggnader sker på morän och på avstånd från branta slänter. Mulljord, torv och silt bör avlägsnas innan grundläggning av ev. tillbyggnader/nya byggnader påbörjas för att undvika risk för sättningar. Silt är flytbenäget i kontakt med vatten vilket bör beaktas vid schaktarbeten under nederbördoch snösmältningsperioder samt under grundvattenytan. Siltjorden är mycket tjälfarlig vilket bör beaktas vid dimensionering av hårdgjorda ytor och lyftningskänsliga ytor som t.ex. garageuppfarter, uteplatser och entréer bör skyddas mot tjälnedträning med hjälp av frostskyddsisolering. 8 BERGRUND Enligt SGU:s berggrundskarta består berggrunden i området av sur vulkanisk eller subvulkanisk bergart i öster och kvartsarenit, lerskiffer, konglomerat och metamorfa ekvivalenter i väster. 8(8)
