MARKTEKNISK UNDERSÖKNINGSRAPPORT GEOTEKNIK, (MUR, GEO)

Transkript

1 RAPPORT VÄXJÖ KOMMUN Geoteknik Bredvik UPPDRAGSNUMMER MARKTEKNISK UNDERSÖKNINGSRAPPORT GEOTEKNIK, (MUR, GEO) SWECO CIVIL AB VÄXJÖ HENRIK MALMBERG ANDERS PETERSSON repo001.docx

2 repo001.docx Sweco Lineborgsplan 3 SE Växjö, Sverige Telefon +46 (0) Fax +46 (0) Sweco Civil AB Org.nr Styrelsens säte: Stockholm Henrik Malmberg Geotekniker Telefon direkt +46 (0) Mobil +46 (0) h.malmberg@sweco.se

3 Innehållsförteckning 1 Uppdrag 1 2 Omgivningsbeskrivning Ytbeskaffenhet och topografi Befintliga konstruktioner 2 3 Ledningar i mark 2 4 Underlag för undersökningen 2 5 Tidigare undersökningar 2 6 Geoteknisk kategori 2 7 Styrande dokument 2 8 Utförda geotekniska och hydrologiska undersökningar Utförda fältförsök och provtagningar Undersökningsperiod och fältingenjör Provhantering Laboratoriearbeten 4 9 Utsättning, inmätning och avvägning 4 10 Värdering av undersökning 4 11 Bilagor Bilaga 1 Provgropsprotokoll Bilaga 2 Kornstorleksanalys Ritningar 4 repo001.docx RAPPORT GEOTEKNIK BREDVIK HMAL p:\2242\ \000_geoteknik_bredvik\3_genomforande\38_handling\ _mur.docx

4 1 Uppdrag På uppdrag av Växjö kommun har Sweco utfört en geoteknisk undersökning i sydvästra delen av Växjö. Inom området planeras för exploatering med bostäder och tillhörande infrastruktur. Området benämns som Bredvik. Syftet med undersökningen är att beskriva de geotekniska förhållandena inför projektering av det nya bostadsområdet och upprättande av förfrågningsunderlag för gata och VA. Upprättad Markteknisk undersökningsrapport, geoteknik (MUR, geo) är utformad enligt nationell bilaga BFS 2011:10 EKS 8, boverkets föreskrifter och allmänna råd om tillämpning av europeiska konstruktionsstandarder. 2 Omgivningsbeskrivning Figur 1. Ungefärlig utbredning av undersökningsområdet. Foto från GOOGLE. 1(4) repo001.docx RAPPORT GEOTEKNIK BREDVIK HMAL p:\2242\ \000_geoteknik_bredvik\3_genomforande\38_handling\ _mur.docx

5 2.1 Ytbeskaffenhet och topografi Marken utgörs huvudsakligen av skogsmark men inom området finns även ett nedlagt lantbruk med tillhörande byggnader och omgivande delvis igenvuxen åkermark. Området är relativt flackt och marken lutar svagt mot söder och öster med nivåer mellan ca +167 till Central inom området finns en höjdrygg med en nivåskillnad på ca 2 meter. 2.2 Befintliga konstruktioner I marken finns inga befintliga kablar och ledningar i bruk. 3 Ledningar i mark Sweco har ansvarat för samt tagit fram underlag för ledningsvisning. Dokumentation för ledningsvisning redovisas inte i denna rapport. 4 Underlag för undersökningen Av Växjö kommun har Sweco erhållit en karta med förslagen detaljplan som legat till grund för planeringen av fältundersökningarna. 5 Tidigare undersökningar Från ett tidigare uppdrag benämnt Telestadshöjden Grundvatten har undersökningspunkterna R1 R9 inhämtats. 6 Geoteknisk kategori Det geotekniska fältarbetet har utförts i geoteknisk kategori 2 (GK2). 7 Styrande dokument Denna rapport ansluter till nationell bilaga BFS 2011:10 EKS med tillhörande svenska standarder. Undersökning Standard eller annat styrande dokument Fältplanering SS-EN samt Geoteknisk fälthandbok SGF rapport 1:2013 Fältutförande Geoteknisk fälthandbok SGF rapport 1:2013 SS-EN-ISO Beteckningssystem SGF/BGS Beteckningssystem för geotekniska utredningar samt SGF kompletterat beteckningsblad (4) repo001.docx RAPPORT GEOTEKNIK BREDVIK HMAL p:\2242\ \000_geoteknik_bredvik\3_genomforande\38_handling\ _mur.docx

6 Sondering/Provtagning Standard och andra styrande dokument Skruvprovtagning Geoteknisk fälthandbok SGF rapport 1:2013 Tung slagsondering Geoteknisk fälthandbok SGF rapport 1:2013 Jord-bergsondering SGF Rapport 4:2012 Metodbeskrivning för jordbergsondering, Utförande, utrustning och kontroll samt Geoteknisk fälthandbok SGF rapport 1:2013 GW-observationer i borrhål Geoteknisk fälthandbok SGF rapport 1:2013 Grundvattenmätning SS-EN-ISO samt SS-EN Viktsondering SIS-CEN ISO/TS :2005 samt Geoteknisk fälthandbok SGF rapport 1: Utförda geotekniska och hydrologiska undersökningar 8.1 Utförda fältförsök och provtagningar Undersökningen har utförts med fältutrustning monterade på borrbandvagn av typ 604 DD Geotechs fabrikat. Undersökningen har omfattat: Sondering/ Utrustning Antal Anmärkning Provtagning/ Gv-rör Jord-bergsondering Stång Ø 44 mm 2 - Skruvprovtagning Ø70 mm (stång Ø 44 mm) 9 - Slagsondering Stång Ø 44 mm 20 - Provgropar Volvo EC 140 BLC 6 - Viktsondering Stång Ø 22 mm 1 - Installation av GW-rör Undersökningsperiod och fältingenjör Fältarbetet utfördes under november december 2017, under ledning av Swecos fältgeotekniker. 3(4) repo001.docx RAPPORT GEOTEKNIK BREDVIK HMAL p:\2242\ \000_geoteknik_bredvik\3_genomforande\38_handling\ _mur.docx

7 8.3 Provhantering Upptagna jordprover har klassats okulärt i fält direkt vid provtagningen och paketerats i vattentäta plastpåsar som märkts med provpunktens namn, provtagningsdjup, projektnummer, fältklassificering samt provtagningsplats och har sedan förslutits. 8.4 Laboratoriearbeten Flertalet av jordproverna har klassificerats genom okulär bedömning i fält. I bilaga 2 återfinns resultat från jordprover som analyserats hos Sweco i Växjö. 9 Utsättning, inmätning och avvägning Utsättning och inmätning har utförts med GPS i plansystem SWEREF och höjdsystem RH 2000, med mätnoggrannhet enligt SGF:s klass B. 10 Värdering av undersökning Inga härledda värden har tagits fram för de enskilda undersökningspunkterna. För geoteknisk bedömning hänvisas till borrhålsritning G2 samt Projekterings PM upprättad i Swecos uppdrag Bilagor 11.1 Bilaga 1 Provgropsprotokoll Provgropsprotokoll 11.2 Bilaga 2 Kornstorleksanalys Analysresultat jordlaboratorium 11.3 Ritningar G1 Planritning G2 Borrhål 4(4) repo001.docx RAPPORT GEOTEKNIK BREDVIK HMAL p:\2242\ \000_geoteknik_bredvik\3_genomforande\38_handling\ _mur.docx

8 PROVGROPSUNDERSÖKNING Projekt Sektion Provgrop Nr Datum Bredvik - SW Schaktutrustning Väderlek Temp. Ansvarig Volvo EC 140 BLC mulet 0 C H Malmberg Topografi Markslag flackt Skog Ytblockighet mm mm >1800 mm Plushöjd MY Tjäldjup Antal block/100m2 -.. st -.. st -.. st 162,7 0 SYFTE x Best. jordlager/bergnivå x Bestämning av schaktbarhet Best. tekn.eg. för grundl. X Klarläg. Grundvattenförhåll. Bestämning resursegenskaper Best schaktstabilitet Kartläg. Markförorening Kartläg.bef. Anl/konstr. JORDLAGERINFORMATION Djup u. MY Prov Jordart Andel sten Andel sten Andel block Anm. (m) Nr (fältbestämning) 63<d< <d< <d (t ex. block>1800) Från Till (vikt%) (vikt%) (vikt%) 0 0,5 0,5 2,5 2,5 3,1 Mu, St sasimn grsisa PROVGROPENS GEOMETRI 2 Bö= m 5 Lö= m H=..m 3,3 1 Bu= m 3 Lu= m GRUNDVATTEN Sipprar in på.... m djup u. markytan Torrt 2,5 Flödar/Forsar in på.... m djup u. markytan Vattenyta stabiliserad på... m djup u. markytan, efter ca... timmar YTTERLIGARE UNDERSÖKNINGAR I BILAGA NR :.. Siktanalys Wn Org.halt. GV-mätning Vingborr MCV Proctor Los Angeles MicroDeval Krossytegr. Schaktbarhet Foto/Film.. 4

9 PROVGROPSUNDERSÖKNING Projekt Sektion Provgrop Nr Datum Bredvik - SW Schaktutrustning Väderlek Temp. Ansvarig Volvo EC 140 BLC mulet 0 C H Malmberg Topografi Markslag måttligt kuperat Skog Ytblockighet mm mm >1800 mm Plushöjd MY Tjäldjup Antal block/100m2 -.. st -.. st -.. st 162,8 0 SYFTE x Best. jordlager/bergnivå x Bestämning av schaktbarhet Best. tekn.eg. för grundl. X Klarläg. Grundvattenförhåll. Bestämning resursegenskaper Best schaktstabilitet Kartläg. Markförorening Kartläg.bef. Anl/konstr. JORDLAGERINFORMATION Djup u. MY Prov Jordart Andel sten Andel sten Andel block Anm. (m) Nr (fältbestämning) 63<d< <d< <d (t ex. block>1800) Från Till (vikt%) (vikt%) (vikt%) 0 0,4 0,4 3,5 samu sasimn PROVGROPENS GEOMETRI 2 Bö= m 4 Lö= m H=..m 3,5 1 Bu= m 3 Lu= m GRUNDVATTEN Sipprar in på.... m djup u. markytan Torrt Flödar/Forsar in på.... m djup u. markytan Vattenyta stabiliserad på... m djup u. markytan, efter ca... timmar YTTERLIGARE UNDERSÖKNINGAR I BILAGA NR :.. Siktanalys Wn Org.halt. GV-mätning Vingborr MCV Proctor Los Angeles MicroDeval Krossytegr. Schaktbarhet Foto/Film.. 4

10 PROVGROPSUNDERSÖKNING

11 PROVGROPSUNDERSÖKNING Projekt Sektion Provgrop Nr Datum Bredvik - SW Schaktutrustning Väderlek Temp. Ansvarig Volvo EC 140 BLC mulet 0 C H Malmberg Topografi Markslag måttligt kuperat Skog Ytblockighet mm mm >1800 mm Plushöjd MY Tjäldjup Antal block/100m2 -.. st -.. st -.. st SYFTE x Best. jordlager/bergnivå x Bestämning av schaktbarhet Best. tekn.eg. för grundl. X Klarläg. Grundvattenförhåll. Bestämning resursegenskaper Best schaktstabilitet Kartläg. Markförorening Kartläg.bef. Anl/konstr. JORDLAGERINFORMATION Djup u. MY Prov Jordart Andel sten Andel sten Andel block Anm. (m) Nr (fältbestämning) 63<d< <d< <d (t ex. block>1800) Från Till (vikt%) (vikt%) (vikt%) 0 0,4 0, ,8 samu Sa sasimn Berg PROVGROPENS GEOMETRI 2 Bö= m 6 Lö= m H=..m 1,8 1 Bu= m 3 Lu= m GRUNDVATTEN Sipprar in på.... m djup u. markytan Torrt Flödar/Forsar in på.... m djup u. markytan Vattenyta stabiliserad på... m djup u. markytan, efter ca... timmar YTTERLIGARE UNDERSÖKNINGAR I BILAGA NR :.. Siktanalys Wn Org.halt. GV-mätning Vingborr MCV Proctor Los Angeles MicroDeval Krossytegr. Schaktbarhet Foto/Film.. 4

12 PROVGROPSUNDERSÖKNING

13 PROVGROPSUNDERSÖKNING Projekt Sektion Provgrop Nr Datum Bredvik - SW Schaktutrustning Väderlek Temp. Ansvarig Volvo EC 140 BLC mulet 0 C H Malmberg Topografi Markslag Flack skogsmark Skog Ytblockighet mm mm >1800 mm Plushöjd MY Tjäldjup Antal block/100m2 -.. st -.. st -.. st 163,5 0 SYFTE x Best. jordlager/bergnivå x Bestämning av schaktbarhet Best. tekn.eg. för grundl. X Klarläg. Grundvattenförhåll. Bestämning resursegenskaper Best schaktstabilitet Kartläg. Markförorening Kartläg.bef. Anl/konstr. JORDLAGERINFORMATION Djup u. MY Prov Jordart Andel sten Andel sten Andel block Anm. (m) Nr (fältbestämning) 63<d< <d< <d (t ex. block>1800) Från Till (vikt%) (vikt%) (vikt%) 0 0,3 0,3 1,5 1,5 2,5 2,5 3 Mu Sa sasimn Sa PROVGROPENS GEOMETRI 2 Bö= m 4 Lö= m H=..m 3 1,5 Bu= m 2 Lu= m GRUNDVATTEN Sipprar in på.... m djup u. markytan Torrt 1,5 Flödar/Forsar in på.... m djup u. markytan Vattenyta stabiliserad på... m djup u. markytan, efter ca... timmar YTTERLIGARE UNDERSÖKNINGAR I BILAGA NR :.. Siktanalys Wn Org.halt. GV-mätning Vingborr MCV Proctor Los Angeles MicroDeval Krossytegr. Schaktbarhet Foto/Film.. 4

14 PROVGROPSUNDERSÖKNING

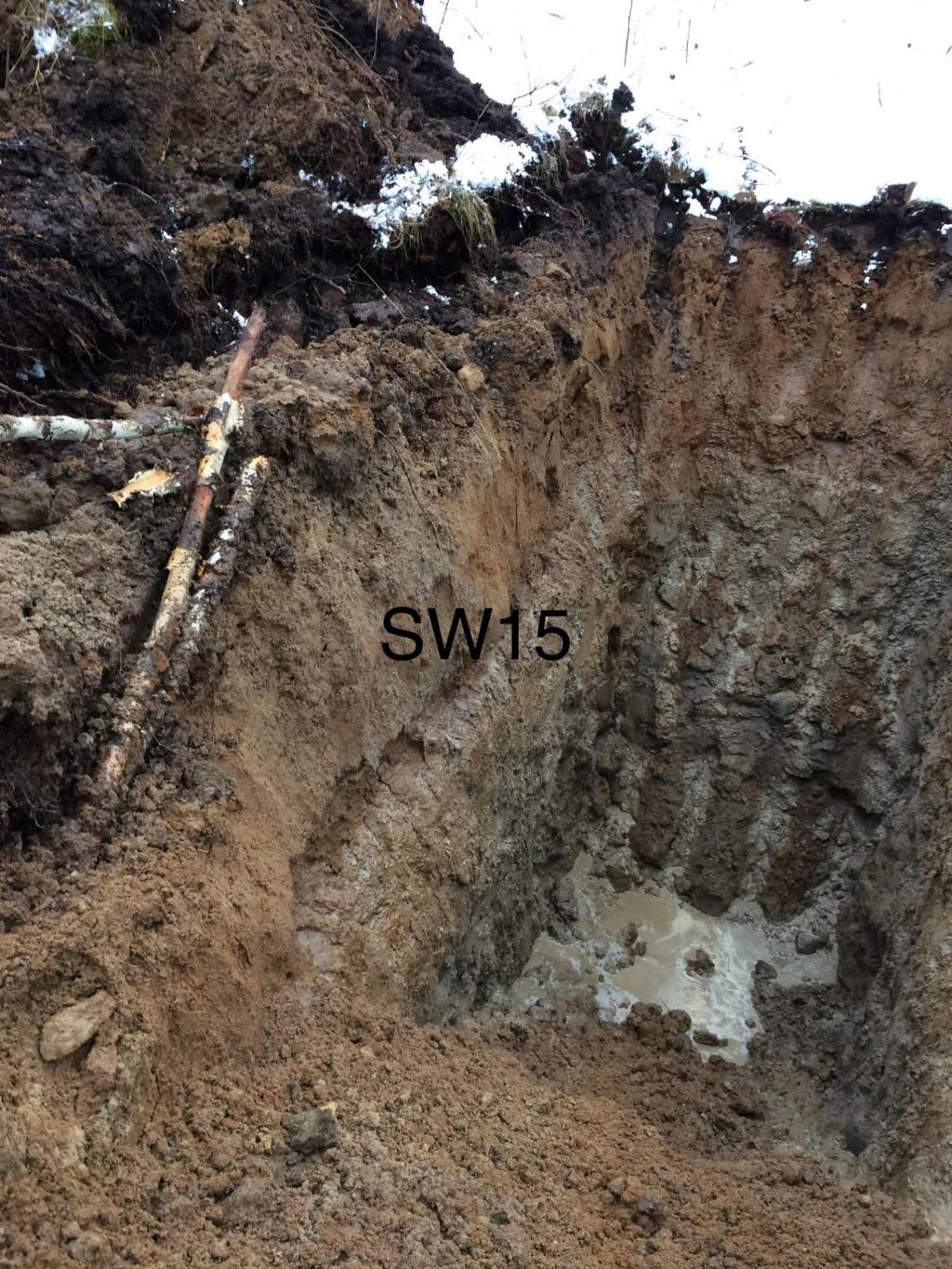

15 PROVGROPSUNDERSÖKNING Projekt Sektion Provgrop Nr Datum Bredvik - SW Schaktutrustning Väderlek Temp. Ansvarig Volvo EC 140 BLC mulet 0 C H Malmberg Topografi Markslag Flack skogsmark Skog Ytblockighet mm mm >1800 mm Plushöjd MY Tjäldjup Antal block/100m2 -.. st -.. st -.. st 164,7 0 SYFTE x Best. jordlager/bergnivå x Bestämning av schaktbarhet Best. tekn.eg. för grundl. X Klarläg. Grundvattenförhåll. Bestämning resursegenskaper Best schaktstabilitet Kartläg. Markförorening Kartläg.bef. Anl/konstr. JORDLAGERINFORMATION Djup u. MY Prov Jordart Andel sten Andel sten Andel block Anm. (m) Nr (fältbestämning) 63<d< <d< <d (t ex. block>1800) Från Till (vikt%) (vikt%) (vikt%) 0 0,4 0,4 1,5 1,5 3,5 T sasimn sasimn Väggar rasar PROVGROPENS GEOMETRI 2 Bö= m 5 Lö= m H=..m 3,5 1 Bu= m 3 Lu= m GRUNDVATTEN Sipprar in på.... m djup u. markytan Torrt Flödar/Forsar in på.... m djup u. markytan Vattenyta stabiliserad på... m djup u. markytan, efter ca... timmar YTTERLIGARE UNDERSÖKNINGAR I BILAGA NR :.. Siktanalys Wn Org.halt. GV-mätning Vingborr MCV Proctor Los Angeles MicroDeval Krossytegr. Schaktbarhet Foto/Film.. 4

16 PROVGROPSUNDERSÖKNING

17 PROVGROPSUNDERSÖKNING Projekt Sektion Provgrop Nr Datum Bredvik - SW Schaktutrustning Väderlek Temp. Ansvarig Volvo EC 140 BLC mulet 0 C H Malmberg Topografi Markslag Flack skogsmark Skog Ytblockighet mm mm >1800 mm Plushöjd MY Tjäldjup Antal block/100m2 -.. st -.. st -.. st 167,7 0 SYFTE x Best. jordlager/bergnivå x Bestämning av schaktbarhet Best. tekn.eg. för grundl. X Klarläg. Grundvattenförhåll. Bestämning resursegenskaper Best schaktstabilitet Kartläg. Markförorening Kartläg.bef. Anl/konstr. JORDLAGERINFORMATION Djup u. MY Prov Jordart Andel sten Andel sten Andel block Anm. (m) Nr (fältbestämning) 63<d< <d< <d (t ex. block>1800) Från Till (vikt%) (vikt%) (vikt%) 0 0,3 0,3 0,8 0,8 3 samu samn sasimn PROVGROPENS GEOMETRI 2 Bö= m 4 Lö= m H=..m 3 1 Bu= m 3 Lu= m GRUNDVATTEN Sipprar in på.... m djup u. markytan Torrt Flödar/Forsar in på.... m djup u. markytan Vattenyta stabiliserad på... m djup u. markytan, efter ca... timmar YTTERLIGARE UNDERSÖKNINGAR I BILAGA NR :.. Siktanalys Wn Org.halt. GV-mätning Vingborr MCV Proctor Los Angeles MicroDeval Krossytegr. Schaktbarhet Foto/Film.. 4

18 Projekt Sektion Provgrop Nr Datum Bredvik - SW Schaktutrustning Väderlek Temp. Ansvarig Volvo EC 140 BLC mulet 0 C H Malmberg Topografi Markslag Flack skogsmark Skog Ytblockighet mm mm >1800 mm Plushöjd MY Tjäldjup Antal block/100m2 -.. st -.. st -.. st 164,2 0 SYFTE x Best. jordlager/bergnivå x Bestämning av schaktbarhet Best. tekn.eg. för grundl. X Klarläg. Grundvattenförhåll. Bestämning resursegenskaper Best schaktstabilitet Kartläg. Markförorening Kartläg.bef. Anl/konstr. JORDLAGERINFORMATION Djup u. MY Prov Jordart Andel sten Andel sten Andel block Anm. (m) Nr (fältbestämning) 63<d< <d< <d (t ex. block>1800) Från Till (vikt%) (vikt%) (vikt%) 0 0,5 0,5 3,3 samu sasimn PROVGROPENS GEOMETRI 3 Bö= m 5 Lö= m H=..m 3,3 1 Bu= m 2 Lu= m GRUNDVATTEN Sipprar in på.... m djup u. markytan Torrt Flödar/Forsar in på.... m djup u. markytan Vattenyta stabiliserad på... m djup u. markytan, efter ca... timmar YTTERLIGARE UNDERSÖKNINGAR I BILAGA NR :.. Siktanalys Wn Org.halt. GV-mätning Vingborr MCV Proctor Los Angeles MicroDeval Krossytegr. Schaktbarhet Foto/Film.. 4

19

20 KORNSTORLEKSFÖRDELNING UPPDRAGSGIVARE: Växjö kommun ÄRENDE: Bredvik PROVTAGNINGSPUNKT: SW7 DJUP: 0,7 m PROVTAGNINGSDATUM: INLÄMNINGSDATUM: JORDARTSBEDÖMNING: ÖVRIGT: Sand PG1 100 Passerad mängd (%) ,001 0,010 0,100 1,000 10, ,000 Kornstorlek (mm) 0,074 0,125 0,25 5,6 11, Vi är certifierade av SIS enligt SS-EN ISO 9001 och KORNSTORLEKSFÖRDELNINGEN PROJEKTNR: BESTÄMD GENOM TORRSIKTNING X TVÄTTSIKTNING HYDROMETERANALYS VÄXJÖ AP SIGN. Postadress: Besöksadress: Org. nr: Telefon: Lineborgsplan 3 Lineborgsplan Telefax: VÄXJÖ Stockholm

21 KORNSTORLEKSFÖRDELNING UPPDRAGSGIVARE: Växjö kommun ÄRENDE: Bredvik PROVTAGNINGSPUNKT: SW8 DJUP: 1 m PROVTAGNINGSDATUM: INLÄMNINGSDATUM: JORDARTSBEDÖMNING: ÖVRIGT: sandig Siltmorän PG1 100 Passerad mängd (%) ,001 0,010 0,100 1,000 10, ,000 Kornstorlek (mm) 0,074 0,125 0,25 5,6 11, Vi är certifierade av SIS enligt SS-EN ISO 9001 och KORNSTORLEKSFÖRDELNINGEN PROJEKTNR: BESTÄMD GENOM TORRSIKTNING X TVÄTTSIKTNING HYDROMETERANALYS VÄXJÖ AP SIGN. Postadress: Besöksadress: Org. nr: Telefon: Lineborgsplan 3 Lineborgsplan Telefax: VÄXJÖ Stockholm

22 KORNSTORLEKSFÖRDELNING UPPDRAGSGIVARE: Växjö kommun ÄRENDE: Bredvik PROVTAGNINGSPUNKT: SW12 DJUP: 2,5 m PROVTAGNINGSDATUM: INLÄMNINGSDATUM: JORDARTSBEDÖMNING: ÖVRIGT: sandig Siltmorän PG1 100 Passerad mängd (%) ,001 0,010 0,100 1,000 10, ,000 Kornstorlek (mm) 0,074 0,125 0,25 5,6 11, Vi är certifierade av SIS enligt SS-EN ISO 9001 och KORNSTORLEKSFÖRDELNINGEN PROJEKTNR: BESTÄMD GENOM TORRSIKTNING X TVÄTTSIKTNING HYDROMETERANALYS VÄXJÖ AP SIGN. Postadress: Besöksadress: Org. nr: Telefon: Lineborgsplan 3 Lineborgsplan Telefax: VÄXJÖ Stockholm

23 KORNSTORLEKSFÖRDELNING UPPDRAGSGIVARE: Växjö kommun ÄRENDE: Bredvik PROVTAGNINGSPUNKT: SW15 DJUP: 1,5 m PROVTAGNINGSDATUM: INLÄMNINGSDATUM: JORDARTSBEDÖMNING: ÖVRIGT: grusig Sand PG1 100 Passerad mängd (%) ,001 0,010 0,100 1,000 10, ,000 Kornstorlek (mm) 0,074 0,125 0,25 5,6 11, Vi är certifierade av SIS enligt SS-EN ISO 9001 och KORNSTORLEKSFÖRDELNINGEN PROJEKTNR: BESTÄMD GENOM TORRSIKTNING X TVÄTTSIKTNING HYDROMETERANALYS VÄXJÖ AP SIGN. Postadress: Besöksadress: Org. nr: Telefon: Lineborgsplan 3 Lineborgsplan Telefax: VÄXJÖ Stockholm

24 KORNSTORLEKSFÖRDELNING UPPDRAGSGIVARE: Växjö kommun ÄRENDE: Bredvik PROVTAGNINGSPUNKT: SW26 DJUP: 2,5 m PROVTAGNINGSDATUM: INLÄMNINGSDATUM: JORDARTSBEDÖMNING: ÖVRIGT: gruisig siltig Sand PG1 100 Passerad mängd (%) ,001 0,010 0,100 1,000 10, ,000 Kornstorlek (mm) 0,074 0,125 0,25 5,6 11, Vi är certifierade av SIS enligt SS-EN ISO 9001 och KORNSTORLEKSFÖRDELNINGEN PROJEKTNR: BESTÄMD GENOM TORRSIKTNING X TVÄTTSIKTNING HYDROMETERANALYS VÄXJÖ AP SIGN. Postadress: Besöksadress: Org. nr: Telefon: Lineborgsplan 3 Lineborgsplan Telefax: VÄXJÖ Stockholm

25 PM UPPDRAG Geoteknik Bredvik UPPDRAGSNUMMER UPPDRAGSLEDARE Henrik Malmberg UPPRÄTTAD AV Henrik Malmberg DATUM Geotekniskt PM memo01.docx S w e co Lineborgsplan 3 SE Växjö, Sverige Telefon +46 (0) Fax +46 (0) S we c o Ci vi l A B Org.nr Styrelsens säte: Stockholm HMAL p:\2242\ \000_geoteknik_bredvik\3_genomforande\38_handling\ _pm.docx H e nrik M al mb er g Geotekniker Telefon direkt +46 (0) Mobil +46 (0) h.malmberg@sweco.se 1 (6)

26 2 (6) memo01.docx PM HMAL p:\2242\ \000_geoteknik_bredvik\3_genomforande\38_handling\ _pm.docx

27 Innehållsförteckning Geotekniskt PM 1 1 Uppdrag 4 2 Utförda undersökningar 4 3 Geotekniska förhållanden Allmänt Området norr om och runt lantbruksfastighet Området vid läge för pumpstation Området runt centralt belägen höjdformation Områdets västra och sydvästra del Områdets östra del 5 4 Rekommendationer Allmänt Gata Ledningar 6 5 Kompletterande utredningar och undersökningar 6 3 (6) memo01.docx PM FEL! HITTAR INTE REFERENSKÄLLA.2 HMAL p:\2242\ \000_geoteknik_bredvik\3_genomforande\38_handling\ _pm.docx

28 1 Uppdrag På uppdrag av Växjö kommun har Sweco utfört en geoteknisk undersökning i sydvästra delen av Växjö. Inom området planeras för exploatering med bostäder och tillhörande infrastruktur. Området benämns som Bredvik. Syftet med undersökningen är att beskriva de geotekniska förhållandena inför projektering av det nya bostadsområdet och upprättande av förfrågningsunderlag för gata och VA. Denna PM beskriver de geotekniska förhållandena och rekommendationerna inom området och kan användas vid projektering. 2 Utförda undersökningar Se Markteknisk Undersökningsrapport Geoteknik (MUR, geo), daterad i Swecos uppdrag Geotekniska förhållanden 3.1 Allmänt Jordarterna inom området utgörs av friktionsjord, framförallt morän. Ställvis förekommer även sand och grus ytligt. Mäktigheten och utbredningen av organiska jordlager är ringa, endast vegetations- och mulljordslager med några decimeters mäktighet förekommer. Grundvattnet påverkas av regn och växtlighet samt av tjäle och snösmältning varför nivåerna varierar med årstiden. 3.2 Området norr om och runt lantbruksfastighet Området som beskrivs innefattar undersökningspunkt SW2 i norr till SW11 i söder. Efter mulljord och vegetation följer sand eller grus med en mäktighet om ca 0,5 till 1 meter. Det översta organiska jordskiktet är vanligtvis ca 0,2 till 0,3 m meter tjockt, i någon enstaka punkt har dock 0,5 meter noterats. Efter sanden följer morän, siltig eller sandig, till avslutade provtagningsdjup. Sonderingar har avslutats ca 3,5 meter under markytan utan indikation på berg. Jordlagren som gatan grundläggs i bedöms tillhöra materialtyp 2 och tjälfarlighetsklass 1 enligt Anläggnings-AMA. De högst noterade grundvattennivåerna ligger ca 2 till 2,5 meter under markytan. 3.3 Området vid läge för pumpstation En pumpstation planeras i öster ca 50 meter från N Bergundasjön. Utförda jord/bergsonderingar visar att det är bergfritt till minst 10 meters djup. Någon information om jordarter finns inte då det inte gick att få med prover upp vid skruvprovtagningarna. 4 (6) memo01.docx PM HMAL p:\2242\ \000_geoteknik_bredvik\3_genomforande\38_handling\ _pm.docx

29 Grundvattnet är högt beläget och styrs sannolikt av närheten till N Bergundasjön. De högst noterade nivåerna motsvarar ca 0,5 meter under markytan. 3.4 Området runt centralt belägen höjdformation Jordlagren inleds med tunnare lager med sand som övergår i en sandig siltig morän. Berg har konstaterats på ca 1,8 meters djup. På stora delar av höjdformationen bedöms att berget återfinnas på detta djup eller ytligare. På toppen har en bedömning gjorts att berget finns i markytan. Då sandlagren är tunna bedöms gatan grundläggs i sandig siltig morän tillhöra materialtyp 4A och tjälfarlighetsklass 3 enligt Anläggnings-AMA. 3.5 Områdets västra och sydvästra del Området som beskrivs innefattar undersökningspunkt SW12 i norr till R5 i söder. Efter organiska jordlager följer morän som är siltig eller sandig. Det översta organiska jordskiktet utgörs av torv eller vegetation och är vanligtvis ca 0,2 till 0,4 m meter tjockt, i någon enstaka punkt har dock 0,5 meter noterats. Ställvis övergår moränen till siltmorän på relativt ringa djup, 1,5 meter. Kombinationen med högt vattentryck ger instabila väggar i schaktgropar. I en enstaka grop har vattenförande lager med sand noterats ca 2,4 meter under markytan. Sonderingar har avslutats ca 3,5 meter under markytan utan indikation på berg. Jordlagren som gatan grundläggs i bedöms tillhöra materialtyp 4A och tjälfarlighetsklass 3 enligt Anläggnings-AMA. De högst noterade grundvattennivåerna ligger ca 0,5 meter under markytan. Längst i väster har dock vatten i princip vid markytan noterats. 3.6 Områdets östra del Området som beskrivs innefattar undersökningspunkt SW15 i norr till SW18 i öster. I norra delen följer grusig sand det översta organiska jordskiktet. Längre söderut utgörs jordlagren av sandig siltig morän. Det organiska jordskiktet är vanligtvis ca 0,1 till 0,3 meter, i någon enstaka punkt har dock 0,5 meter noterats. I en enstaka grop, SW26, har vattenförande lager med sand noterats ca 2,5 meter under markytan. Sonderingar har avslutats ca 3,5 meter under markytan utan indikation på berg. Området med sand och grus i ytan är relativt litet varför gatan rekommenderas dimensioneras efter materialtyp 4A och tjälfarlighetsklass 3 enligt Anläggnings-AMA. i de södra delarna bedöms grundvattennivåerna ligga ca 0,5 till en 1 meter under markytan. 4 Rekommendationer 4.1 Allmänt Området bedöms ha goda geotekniska förutsättningar för bebyggelse och infrastruktur. Gator och ledningar kan grundläggas på och i befintliga oorganiska jordlager efter utskiftning av organisk jord. Förhållandena försvåras en del av siltmorän med högt vattentryck i östra delen samt ställvis förekommande vattenförande sand och grus under morän. 5 (6) memo01.docx PM FEL! HITTAR INTE REFERENSKÄLLA.2 HMAL p:\2242\ \000_geoteknik_bredvik\3_genomforande\38_handling\ _pm.docx

30 Jordlagren inom området utgörs av sandig siltig morän eller siltmorän. Moränen är känslig för vatten och blir svårhanterlig vid blöt väderlek. Vidare måste man beakta eventuell uppluckring av schaktbotten p.g.a. inre erosion vilket kan hindras genom utläggning av filter/erosionsskydd. 4.2 Gata Gata kan anläggas på befintliga jordar efter borttagande av organisk jord. Dimensionering av gatans överbyggnad skall göras enligt avsnitt Geotekniska förhållanden där materialtyp och tjälfarlighetsklass anges. Vid olika materialtyper och tjälfarlighetsklass rekommenderas att det sämre alternativet väljs. 4.3 Ledningar Ledningar kan grundläggas i förekommande jordar efter att grundvattennivån sänkts 0,5 meter under schaktbotten. I framförallt östra delen utgörs jordlagren av siltmorän samtidigt som vattentrycket är relativt högt. Slänterna bedöms behöva utföras i 1:2 eller flackare. Beroende på ledningsdjup kan schaktning i underliggande sand- och gruslager bli aktuellt varvid pumpinsatsen kommer att öka. Länshållning och grundvattensänkning bedöms kunna utföras från schaktbotten eller i filterförsedda pumpgropar. 5 Kompletterande utredningar och undersökningar Då provtagning vid punkter som utfördes för pumpstation inte lyckades rekommenderas provgrävning när läget är bestämt. Provgrävning utförs i lägets närhet men utan att påverka den aktuella platsen. Beroende på omfattning och djup på ledningar kring höjdformationen centralt inom området rekommenderas fler provgrävningar för bestämning av bergnivåer. 6 (6) memo01.docx PM HMAL p:\2242\ \000_geoteknik_bredvik\3_genomforande\38_handling\ _pm.docx

31 NÖDAVLOPP +161,00 VG 164,01 (ANSL163,92) SPOLPOST BRUNN PROPPAS VAV BRUNN VG 164,21 (ANSL164,18) S200 PP, FÖRSES MED GALLER BEF. MY +161,00 SAV BEF. MUR RIVS LOKALGATA 4 BRUNN VG 164,57 (ANSL164,55) TVÄRGATA 12 TVÄRGATA 22 BEF. MUR RIVS LOKALGATA 5 BREDVIKSVÄGEN GATA MITT GATA ÖSTER LOKALGATA 6 TVÄRGATA 23 TVÄRGATA 13 LOKALGATA 7 TVÄRGATA 14 LOKALGATA 8 Norra Bergundasjön BET ANT ÄNDRINGEN AVSER SIGN DATUM SWECO Civil AB Lineborgsplan 3, Växjö Telefon , Fax

32 ( ) BET ANT ÄNDRINGEN AVSER SIGN DATUM SWECO Civil AB Lineborgsplan 3, Växjö Telefon , Fax
