1 Centronic SensorControl SC811 sv Bruksanvisning för radiostyrd sol- och vindsensor Viktig information för: montörer/ elektriker/ användare Denna anvisning ska finnas tillgänglig tillsammans med produkten! Bruksanvisningen ska bevaras av användaren. Becker-Antriebe GmbH Sinn/Tyskland

2 Montage- och bruksanvisning Innehållsförteckning Inledning... 3 Garanti... 3 Säkerhetsinformation... 4 Avsedd användning... 4 Förklaring av display och knappar... 5 Funktionsbeskrivning... 5 Programmering av fjärrkontrollen... 6 Montering... 7 Koppling... 8 Tekniska data... 8 Åtgärder vid fel... 9 Allmän försäkran om överensstämmelse

3 Inledning Med SC811 kan du kontrollera ett eller flera solskyddssystem. Gränsvärdena för solskydd och vindövervakning kan ställas in med följande fjärrkontroller: Centronic SunWindControl SWC441, SWC411 och SWC545. Denna apparat kännetecknas av att den är lätt att använda. Garanti Om egna konstruktionsändringar görs utan att vi godkänt dem och/eller icke fackmässig installation utförs (det vill säga, på annat sätt än beskrivet i denna bruksanvisning), har Becker-Antriebe GmbH inga skyldigheter vare sig genom lagenlig eller avtalsmässig garanti för produktfel och produktansvar. Vidarebearbetare ska se till att alla lagstadgade krav och myndigheters föreskrifter, speciellt de som gäller EMC, observeras. 3

4 Montage- och bruksanvisning Viktigt Säkerhetsinformation Se till att bevara bruksanvisningen! Använd endast originaldelar från Becker som inte har modifierats. Se till att inga personer uppehåller sig inom systemets rörelseområde. Håll barn utom räckhåll för kontrollenheter. Observera de bestämmelser som gäller i ditt land. Om systemet styrs med en eller flera fjärrkontroller måste man ha insyn över systemets rörelseområde under drift. Observera solskyddssystemets specifikationer. Avsedd användning SC811 är endast avsedd för drift av solskyddssystem. Eventuell annan användning är inte att betrakta som avsedd användning. Kom ihåg att fjärrstyrda enheter inte får användas i miljöer med förhöjd störningsrisk (t.ex. sjukhus eller flygplatser). Fjärrkontrollen är endast tillåten för apparater och system för vilka ett fel i fjärrkontrollen eller mottagaren inte innebär en fara för personer, djur eller föremål, eller för vilka denna risk har förebyggts genom andra säkerhetsanordningar. Användaren är inte på något vis skyddad mot störningar från andra signalanläggningar eller ändutrustning (t.ex. radioanläggningar som drivs på korrekt sätt inom samma frekvensområde). Observera Se till att kontrollenheten inte installeras eller tas i drift nära metallytor eller magnetiska fält. Fjärrstyrda enheter som sänder på samma frekvens kan leda till störningar i mottagningen. Observera att radiosignalens räckvidd begränsas genom lagstiftning och byggnadsmässiga åtgärder. 4

5 Förklaring av display och knappar Solsensor Vindsensor Kontrollknapp Programmeringsknapp Kontrollampa vid sändning Funktionsbeskrivning Kontrollampa vid sändning En radiosignal signaleras genom att kontrollampan tänds. Kontrollknapp Knappens funktioner utförs efter varandra i ordningen UPP - STOPP - NER - STOPP osv. 5

6 Montage- och bruksanvisning Programmering av fjärrkontrollen Observera Innan SC811 programmeras måste en huvudkontroll (t.ex. SWC441) programmeras in på radiomottagaren för solskyddssystemen och gränslägen måste ha programmerats. Viktigt När du programmerar mottagaren ska du försäkra dig om att solskyddssystemets rörelseområde är fritt, eftersom systemet kan åka ner utan förvarning. Programmera SC811 SC811 har en inbyggd radiosändare. a) Tryck på programmeringsknappen på huvudkontrollen tills mottagaren bekräftar. b) Tryck nu på programmeringsknappen på SC811 tills mottagaren bekräftar. c) Tryck nu återigen på programmeringsknappen på SC811 som ska programmeras igen. Mottagaren kommer att bekräfta programmeringen. Maximal räckvidd inuti en byggnad är upp till 25 m och i fritt fält upp till 350 m. 6

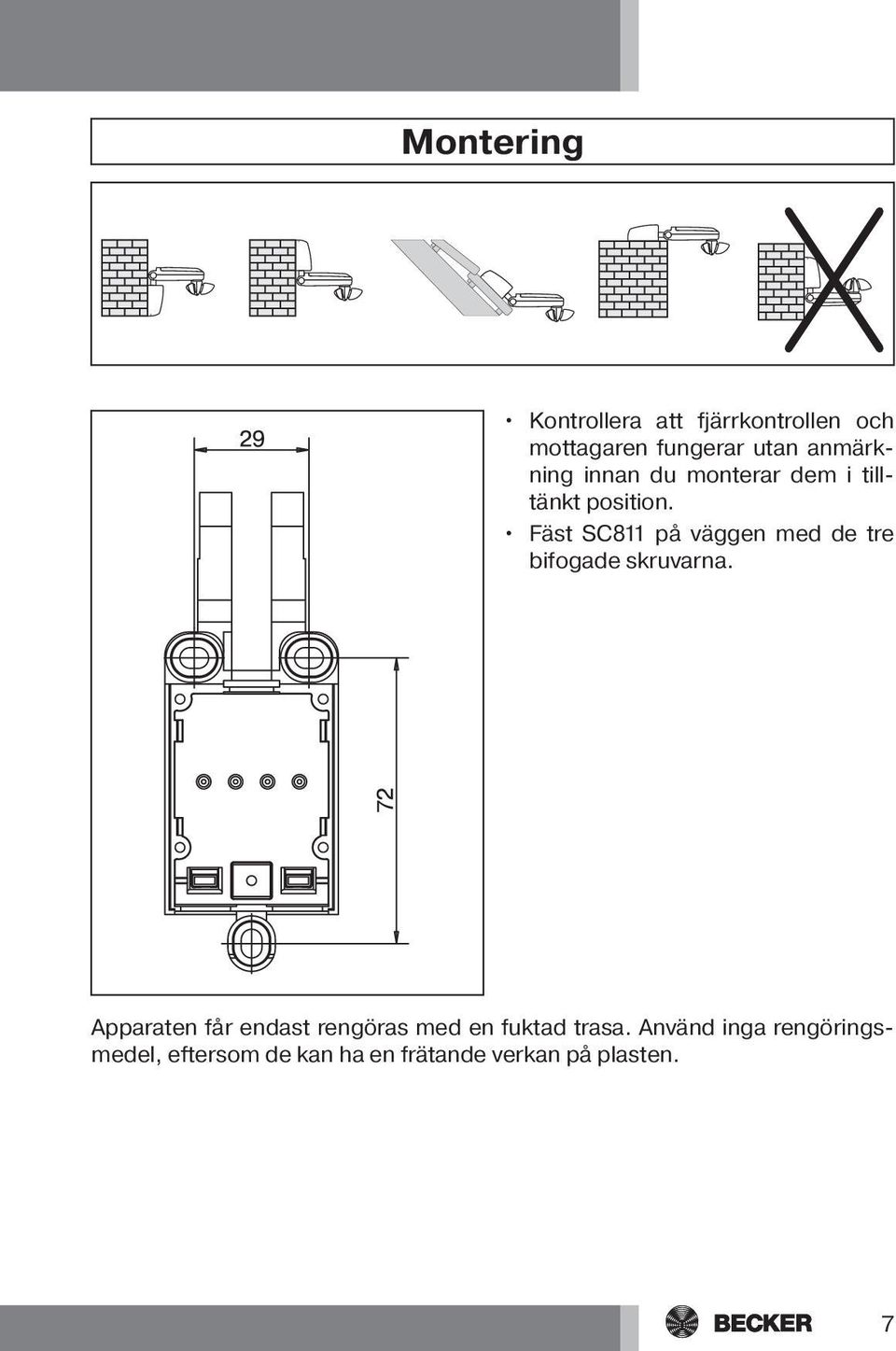

7 Montering Kontrollera att fjärrkontrollen och mottagaren fungerar utan anmärkning innan du monterar dem i tilltänkt position. Fäst SC811 på väggen med de tre bifogade skruvarna. Apparaten får endast rengöras med en fuktad trasa. Använd inga rengöringsmedel, eftersom de kan ha en frätande verkan på plasten. 7

8 Montage- och bruksanvisning Koppling Regnsensor (valfri) Stängd kontakt: Det regnar (markisen åker upp) Öppen kontakt: Det regnar inte Viktigt Se till att anslutningskabeln inte glider ut med hjälp av dragavlastningen. Tekniska data Märkspänning V AC/50 60 Hz Skyddsart IP 44 Tillåten omgivningstemperatur -25 till +55 C Radiofrekvens 868,3 MHz 8

9 Åtgärder vid fel Fel Orsak Åtgärd Motorn går inte, kontrollampan för sändning lyser. De automatiska kommandona utförs inte. Systemet åker inte ner automatiskt när reglaget står i läget S. Systemet åker inte ner manuellt när reglaget står i läget H eller S. Systemet åker ner vid regn trots regnsensorn. 1. Mottagaren befinner sig utom räckvidd. 2. SC811 har inte programmerats in på mottagaren. Reglaget på fjärrkontrollen/väggenheten står på manuell drift ( H ). 1. Tröskelvärdet för sol underskridet. 2. Tröskelvärdet för vind överskridet. Sändarens vindtröskelvärde har överskridits. Regnsensorns anslutning är felaktig. 1. Minska avståndet till mottagaren. 2. Programmera SC811. Ställ reglaget på fjärrkontrollen/väggenheten på H. 1. Justera tröskelvärdet för sol på fjärrkontrollen. 2. Vänta tills vinden mojnar. Vänta tills vinden mojnar. Kontrollera anslutningen. Allmän försäkran om överensstämmelse Härmed försäkrar företaget Becker-Antriebe GmbH att apparaten Centronic SensorControl SC811 överensstämmer med grundläggande krav och andra relevanta föreskrifter i direktivet om radioutrustning och teleterminalutrustning, 1999/5/EG. Avsedd för användning i följande länder: EU, CH, NO, IS, LI Tekniska ändringar förbehållna. 9

10 Montage- och bruksanvisning 10
