1 rev: IronPRO XT - PRO Active Manager Kort sammanställning PRO Active Manager är ett fristående verktygsfönster där man snabbt och enkelt hanterar egenskaper som Namn, Beskrivning, Artikelnummer, Material etc på parter och sammanställningar i en 3D-scen. Det går att skapa stycklistor som lätt hanteras i olika varianter med en mängd olika inställningar. Det finns också hantering av konfigurationer, sökfunktioner samt en mängd små smarta verktyg inbyggda i ett fönster. PRO Active Manager är en del av tillägget IronPRO XT, men kräver en licensfil för att fungera. Licensfilen för IronPRO XT ingår i serviceavtalet för IRONCAD.

2 Översikt Det kan vara ett digert arbete att hålla kolla på alla parter och sammanställningar i ett projekt och att de verkligen innehåller all information som man har tänkt sig. Speciellt svårt kan det vara att hitta vissa objekt som saknas i 2D-ritningens stycklista, eller lista ut vilken part ett tomt fält i stycklistan tillhör. Istället för att växla mellan 2D-ritningens stycklista och den avbildade 3Dscenen, när man ska fylla i stycklistans alla värden, kan man använda sig av IronPRO XT's verktyg PRO Active Manager. Med detta verktyg kan man jobba direkt i en stycklista i 3D-scenen och lägga till, ta bort och förändra egenskaper för parter och sammanställningar (Part och Assembly Properties) på ett väldigt snabbt och smidigt sätt! Släpp ikonen för PROActMgr från katalogen IronPROXT Tools in i 3D-scenen, alternativt klicka på ikonen under fliken Add-Ins, gruppen IronPRO XT. Detta fönster kommer då upp.

3 I verktygsfönstret nederkant finns fyra flikar, där den första fliken från vänster ser historieträdet (Scene Browser) därefter ett träd baserat på typ av part/smst som grupperas ihop automatiskt av verktyget (By Type). Tredje fliken (Include in BOM) separerar parter/smst som ingår eller inte ingår i stycklistan. Slutligen en flik där resultat av sökfunktionen listas. I verktygsfönstrets överkant finns även där några flikar vars antal justeras beroende på vad som är markerat i trädet till vänster. Som standard visas fliken Scene vilken visar filegenskaperna för den öppna *.ics-filen. Där finns också fliken Configuration som hanterar konfigurationen i filen samt slutligen Search där man kan söka och hantera sökningar av objekt i den öppna filen. Resultaten av sökfunktionen visas i fliken Search (som nyss nämndes) nere till vänster i fönstret. Se en kort översikt av flikarna i denna korta video: I verktygsfönstrets vänstra överkant visas några ikoner. Från vänster är det ett markeringsverktyg - objekt som markeras i trädet nedanför kommer automatiskt att markeras i grafiken i 3D-scenen när knappen är aktiv. Därefter en knapp för att uppdatera historieträdet om ändringar gjorts som inte automatiskt har uppdaterats i verktygsfönstret. Sedan en knapp för att växla suppress-läge (synlighet) på/av för alla objekt utom den markerade, samt två knappar som växlar suppress-läge på/av för det markerade objektet. Här finns också en knapp som skapar en konfiguration från det läge som blivit om man den första knappen som suppressat alla andra objekt utom den markerade. Konfigurationsknappen är alltså enbart kopplat till den första suppress-knappen. Se mer om konfigurationer här: Därefter följer två stycken knappar kopplade till stycklistefunktionen, en hanterare av stycklistekonfigurationer samt en knapp med inbyggd meny för att skapa och hantera stycklistor. Slutligen ett par knappar som kan söka och ersätta text samt en informationsknapp om verktyget och vilken version man använder.

4 Att skapa en stycklista För att skapa en stycklista måste antingen den röda IRONCAD-ikonen eller en sammanställning vara markerade i fönstret för historieträdet (Scene Browser) och därefter klickar man på knappen BOM Creation and Settings (OBS! Inte på pilen för drop down-menyn på höger sida av ikonen, utan mitt på ikonen!) Fönstret delas då upp i två halvor, där den nedre halvan visar stycklistan. Längst ner till vänster visas en flik med namnet som angivits stycklistan genom en kombination av vad som var markerat samt vilken [stycklistekonfiguration] som användes. På bilden Scene[Default] vilket innebär roten i trädet och Default-konfigurationen. Varje stycklista som skapas visas i en ny flik i nederkant, om det inte är en befintlig stycklista, då den istället uppdateras. Det röda krysset på höger sida stänger den markerade styckliste-fliken. Här ovanför ser man en bild hur en standardstycklista utan några speciella förvalda egenskaper ser ut. För att få ordning på stycklistan som man själv vill att den ska se ut behöver man skapa olika konfigurationer samt ställa in de inställningar för vad som ska ingå och inte, samt hur den ska formateras med olika kolumner etc. Se denna video för att snabbt komma igång med en BOM:

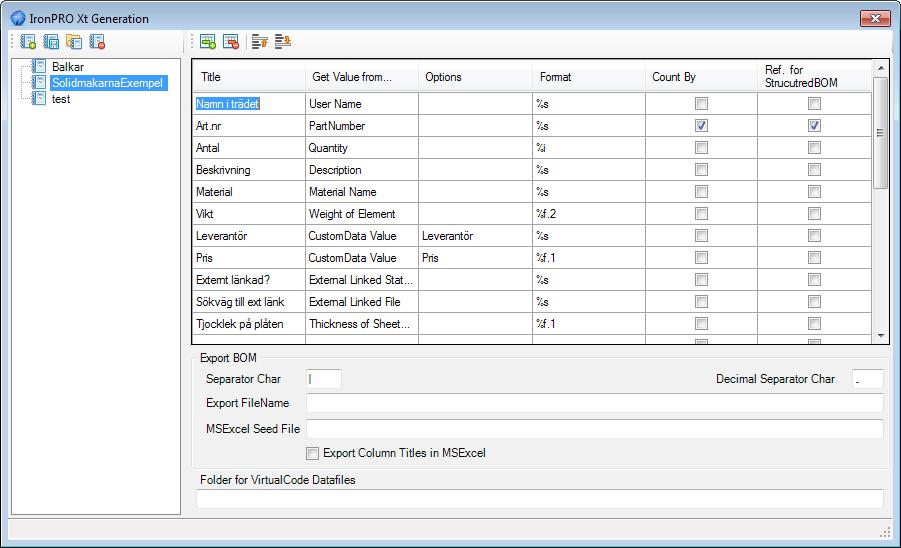

5 BOM Configuration Manager Vi ska börja med att skapa en styckliste-konfiguration, med vilken vi styr hur stycklistan ska vara formaterad och vilka typer av egenskaper som ska ingå. Klicka på knappen BOM Configuration Manager Då öppnas detta fönster: Här styr vi upplägget på stycklistan i olika konfigureringar, som sedan kan väljas innan stycklistan skapas i PRO Active Manager. På bilden ovan visas konfigurationen SolidmakarnaExempel som alltid följer med grundistallationen. För att skapa en ny konfiguration klickar man på knappen längst upp till vänster med ett grönt plus på. Namnge sedan den nya konfigurationen genom att klicka två gånger (ej dubbelklick) på det förinställda namnet. Är man för snabb kommer man inte in i redigeringsläget för textrutan.

6 I tabellen på vänster sida visas konfigurationens alla inställningar. Tre rader läggs alltid till som standard; PartNumber, Quantity och Description. För att lägga till fler rader, klicka i nästa lediga fält i kolumnen Title och ange ett namn. Title är namnet på själva kolumnhuvudet i stycklistan. Välj sedan - under kolumnen Get value from... - den egenskap (Part Property) som ska kopplas till den kolumnen i stycklistan. En drop down-meny visas där det finns flera förinställda egenskaper att välja mellan. Om egenskapen är ett CustomData-värde, krävs att kolumnen Options fylls i med det Custom Data-värde som avses. T.ex. Leverantör eller Ytbehandling etc. Kolumnen Format fylls automatiskt med korrekt värde av programmet. I de fall där värdet som visas i stycklistan är en text anges %s (string) och om det är en siffra, t.ex. vikt eller plåttjocklek, kontrolleras antalet decimaler med värdet %f.2 (floating) där siffran efter punkten anger antalet decimaler. Kolumnen Count by används för att styra vilken egenskap som ska användas för att summera parter/smst med lika egenskaper. Antalet summeras och visas i stycklistans kolumn för antal (Quantity). I IRONCAD's stycklista i 2D-ritningen används alltid egenskapen Part Number, men här kan vilket värde som helst användas istället! Det är bara att kryssa för den egenskap som man vill ska användas för att summera i stycklistan.

7 Kolumnen Ref. for StructuredBOM gör det möjligt att kontrollera vilken egenskap som ska vara primär, då man använder sig av flera markeringar i Count by. Det är alltså möjligt att summera i stycklistan med fler än en egenskap. Men det är enbart möjligt när man använder sig av styckliste-typen Multi Level BOM. Ordningen av kolumnen Title uppifrån och ner är också ordningen på kolumnerna i stycklistan från vänster till höger. Spara! Glöm inte att spara tabellen! Tabellfilerna (*dat) sparas under mappen: C:\Users\%WindowsUserName%\AppData\Roaming\IronPROXT\Prefs\BOMConfigs Det är också en bra idé att zippa filen (eller hela mappen) som en backup, om man någon gång behöver återställa till en äldre version.

8 Förinställningar av stycklistan Innan stycklistan skapas måste man dels välja vilken konfiguration som ska användas, vilka typer av objekt som stycklistan ska visa samt några övriga inställningar. Klicka först på drop down-menyn (pilen) på knappen BOM Creation and Settings. Till att börja med ska vi välja vilken konfiguration, BOM Configuration, som ska användas (hur konfigurationen skapas gick vi igenom i det förra avsnittet i detta dokument). Välj din stycklistekonfiguration i den tomma dropdownmenyn överst i menyn. Flyout-menyn BOM Type gör det möjligt att kontrollera vilka parter och sammanställningar som ska visas i stycklistan, samt hur stycklistan i sig ska byggas upp. Top Level BOM visar enbart objekt i den första nivån i historieträdet (Scene Browser) eller objekt under den markerade sammanställningen. Som man kan se är det två helt olika innehåll i stycklistan beroende på vad som markerats i trädet, roten (röd ikon längst upp) eller en smst. Bilden visar också att man längst ned har en flik per stycklista som man enkelt kan växla mellan.

9 Only Parts BOM visar enbart parter och exkluderar alla sammanställningar som använder inställningen Expand i stycklistan. Dock räknas sammanställningar som använder Treat as Part som just parter och visas i stycklistan. Effekten av detta ser vi framförallt på hur de 8 bultsmst i trädet ovanför hanteras på de tre nedre raderna i stycklistan. Rad 8 visar 4 st bultsmst vilka hanteras som en part och därför visas på en rad, medan de andra fyra bultsmst är expanderade och då istället visar 4 st skruvar (rad 9) och 4 st brickor (rad 10). Vill man istället samla ihop dem kan kan enkelt göra det genom att ändra från Treat as Part till Expand eller vice versa så att de 8 bultsmst använder samma egenskaper.

10 Flat BOM visar en platt struktur liknande Only Parts BOM, men här kan man även välja att ta med eller inte ta med smst som använder Treat as Part eller Expand. Via flyout-menyn Options kan man i ett litet fönster välja hur smst som använder inställningen Treat as Part ska visas (eller inte visas) i stycklistan. Treatment Treat as Assembly, tvingar alla smst från Treat as Part till Expand. Treat as Part, använder då Treat as Part precis som de är inställda. Add to BOM Add item to the BOM, visar då dessa smst som parter i stycklistan. Don't add item to the BOM, visar då inte dessa smst i stycklistan. Detta medger 4 olika resultat i stycklistan som vi försöker visa här: Treat As Assembly + Add item to the BOM Innebär att alla smst och allt dess innehåll kommer att visas i stycklistan (om de är inställda att räknas in i stycklistan Include in BOM). Därför visas 8 st smst samt alla dess delar, 8 st skruvar och 8 st brickor. Detta eftersom smst som använder Treat as Part tvingas till Expand tillfälligt medan stycklistan skapas. Alla smst och allt dess innehåll kommer då med i stycklistan.

11 Treat as Part + Add item to the BOM Innebär att parter som ingår i smst som använder Treat as Part inte kommer att visas i stycklistan. Men själva smst själv visas. Därför visas alla smst i stycklistan, men bara 4 st skruvar och 4 st brickor från den smst som hanteras som Expand. Treat as Assembly + Don't add item to the BOM Innebär att smst som är expanderade inte kommer att visas i stycklistan. Men dess innehåll (parter och delsmst) visas fortfarande. Därför visas 8 st skruvar och 8 st brickor, men bara 4 st smst då de smst som är expanderade inte ingår i stycklistan.

12 Treat as Part + Don't add item to the BOM Innebär att objekt som ingår i smst som använder Treat as Part inte visas, inte heller själva smst visas. Här visas 4 st smst (som använder Expand) och dess innehåll; 4 st skruvar och 4 st brickor. De 4 st smst som använder Treat as Part och alla deras innehåll kommer inte med i stycklistan.

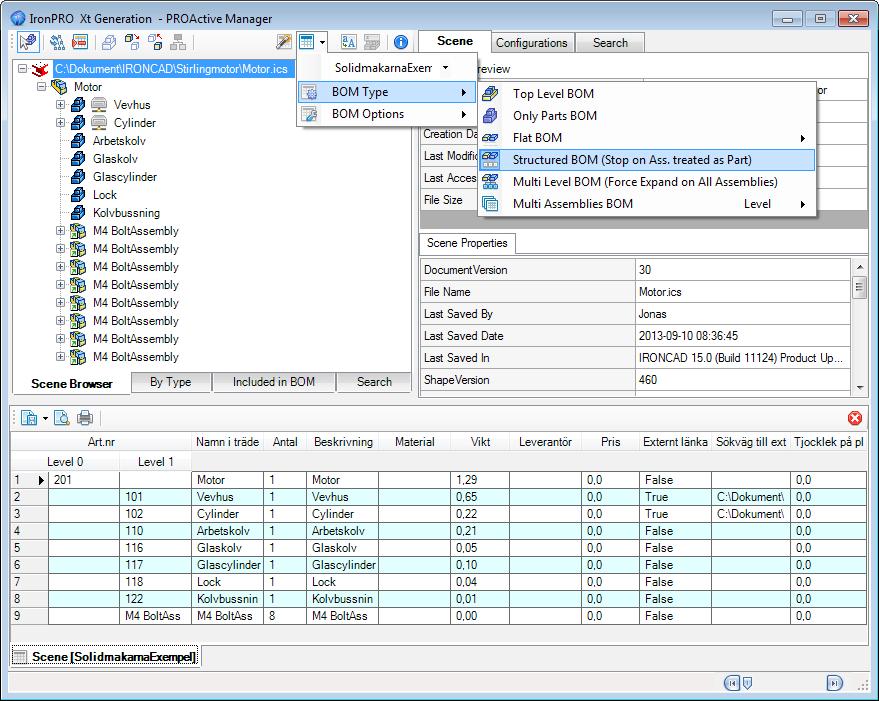

13 Structured BOM (Stop on Ass. Treated as Part) visar inte parter som ingår i sammanställningar som hanteras som parter (Treat as Part). Själva stycklistan kommer att hantera artikelnummer i olika kolumner (Level 0, Level 1 osv) baserat på vilken del i strukturen de ingår. Via inställningen Compact Layout for Structured BOM från menyn BOM Options visas inte artikelnummer i olika kolumner, istället visas nivåer som en enda kolumn (Level) med formateringen osv medan artikelnummer hamnar i en ny kolumn.

14 Multi Level BOM (Force Expand on All Assemblies) visar alla objekt under den markerade nivån, oavsett om sammanställningar använder sig av inställningen Treat as Part eller ej. Detta är ett bra sätt att skapa en komplett projektlista med alla ingående komponenter. Även här kan man använda inställningen Compact Layout for Structured BOM från menyn BOM Options för att få en mer kompakt stycklista.

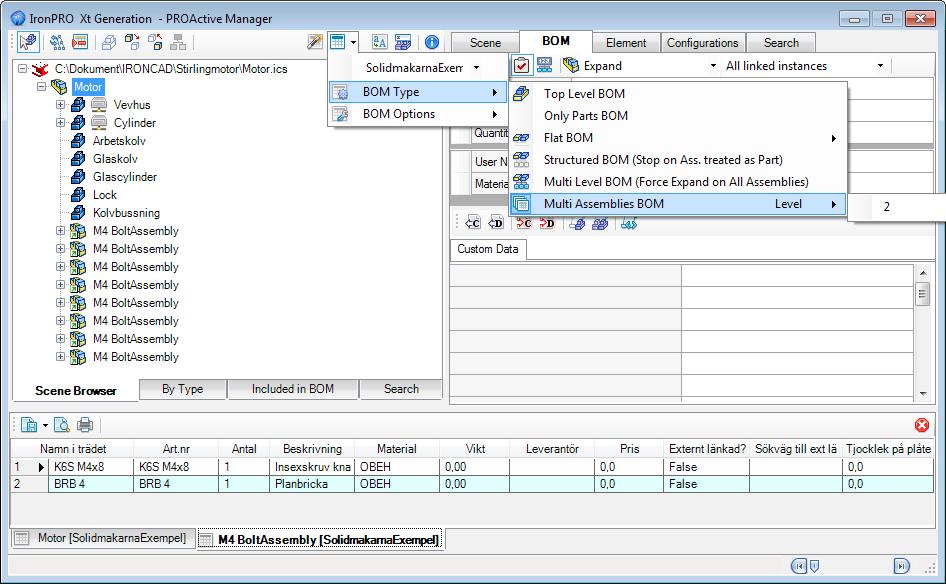

15 Multi Assemblies BOM skapar automatiskt flera flikar med stycklistor, där varje flik är en översikt av varje smst i 3D-filen. Ett supersnabbt sätt att skapa flera stycklistor på en gång. Alternativet fungerar enbart på markerade smst, ej på rooten i trädet. Som man ser i underkant på verktygsfönstret finns nu två stycklistor i var sin flik som skapades i samma ögonblick.

16 Flyout-menyn BOM Options styr inställningar som kontrollerar om vissa typer av objekt ska visas eller inte i stycklistan. Include All CustomData, lägger till en kolumn för varje Custom Data värde som finns under parter/smst. De objekt som saknar ett visst värde får enbart en tom ruta per rad som dessutom kan fyllas i manuellt direkt i stycklistan. Include Unfolded SMParts, visar även utbredda SheetMetal-parter i stycklistan. Som standard visas dessa ej i t.ex. IRONCADs 2D-ritning. Include Suppressed Elements, inkluderar även alla dolda (suppressade) parter och smst, vilka normalt inte visas i stycklistan i IRONCADs 2Dritning. På det sättet är det möjligt att få en komplett bild över allt som finns i 3D-scenen. Counts Parts using Assembly Numbers, innebär att antalet av en detalj beräknas av antalet smst den ingår i och inte hur många det finns av detaljen i sig. Include Elements having Empty PartNumber, kommer även att räkna med objekt som inte har något artikelnummer och ge dem ett tillfälligt dumt löpnummer. Detta nummer sparas inte i parten utan visas enbart i stycklistan. Compact Layout for Structured BOM, slår ihop kolumnerna Levels till en enda och flyttar artikelnummer till en ny egen kolumn.

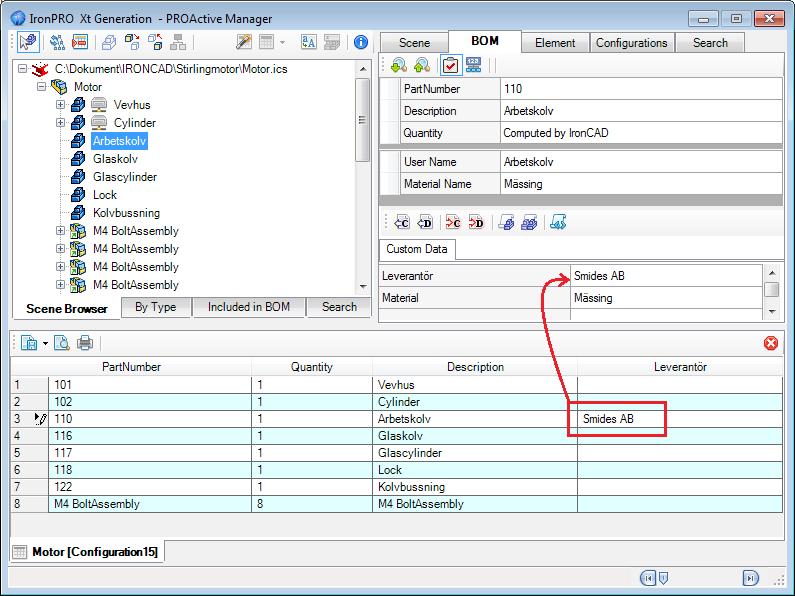

17 Att arbeta i stycklistan När stycklistan har skapats kan man enkelt se vilka parter och sammanställningar som saknar vissa typer av egenskaper eller värden och då direkt fylla i dessa i stycklistan. Alla värden (som faktiskt är Part Properties samt Assembly Properties) läggs till direkt i respektive objekt, därför finns heller ingen spara-knapp. På den övre högra sidan av verktygsfönstret finns en flik som heter BOM. Där visas alla egenskaper (Properties) för den markerade parten/smst. Klicka på en annan rad i stycklistan eller markera en annan part i trädet för att se ändringarna slå igenom under fliken BOM. Genom att dubbelklicka på ett fält i stycklistan uppdateras markeringen i historieträdet samt i grafiken i 3Dscenen. Se mer via denna video: Om man istället lägger till fler egenskaper för en part/smst under fliken BOM eller i 3D-scenen måste stycklistan uppdateras igen via BOM-knappen.

18 Exportera eller skriva ut stycklistan På vänster sida, direkt ovanför stycklistan, finns tre knappar. Den första från vänster exporterar ut stycklistan till olika filformat. Det finns flera format att välja mellan; MS Excel, PDF, XPS, MSWord och CSV. Knappen i mitten är en förhandsgranskning, där man kan se hur stycklistan passar ett papper vid utskrift och man även kan skriva ut direkt till din valda standardskrivare i Windows. Knappen längst till höger skriver direkt ut till din valda standardskrivare i Windows utan någon förhandsgranskning. Om man vill ha en annan ordning på kolumnerna i stycklistan måste man öppna konfigurationshanteraren (som vi tittat på i tidigare avsnitt) och där ändra ordningen i listan på höger sida och därefter uppdatera stycklistan igen.
