1 Utökat sortiment av hydrohylsor! Hydrohylsor Exakt balansering Stabilt arbete Vi producerar hydrohylsor och verktyg efter kundens önskemål och behov Slipning och försäljning av verktyg

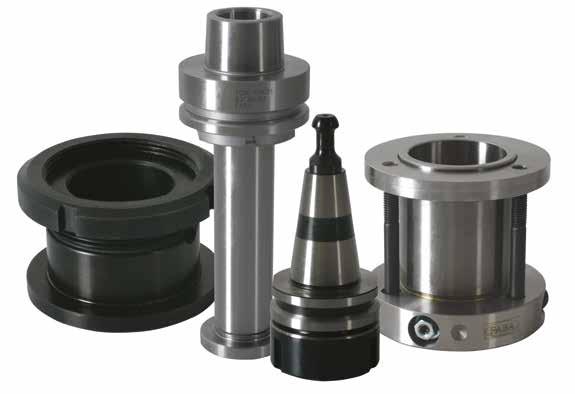

2 Fastspänningssystem Fastspänningssystem producerade i form av spännhylschuckar, spänndorn, hydrohylsor och specialhylsor. Fastspänningselement är utformade för precis placering av verktyg med cylindrisk och axiell borr. Fastspänningselement görs av stål av högsta kvalitet i speciell värmebehandlingsteknik, noga utvalt för den typ av verktyg som arbetar med en hylsa eller ett skaft samt parametrar och förhållanden som råder under maskinbearbetning för att garantera att systemet är styvt och verktygen fungerar korrekt, både under standardförhållanden och extrema förhållanden. Alla typer av fastspänningselement tillverkas på moderna CNC-maskiner av världsberömda producenter, som garanterar hög noggrannhet och precision för de producerade verktygen. Konstruktion och produktion följer alla punkter i säkerhetsstandard EN/PN beträffande verktyg. Kapitlet om fastspänningssystem innehåller endast exempeltyper av spännhylschuckar, dorn och hydrohylsor med grundläggande dimensioner. På begäran kan vi även föreslå, utforma och producera verktyg med ISO, HSK och hydrofastspänning som monolit, där fastspänning är en integrerad del av skäraren. Hela systemet kan inte demonteras vilket möjliggör precis slipning och balansering av verktyget. Produktionstiden för ett valt fastspänningssystem märkt med och system på kundens begäran överskrider vanligtvis inte 10 arbetsdagar. 2

3 Innhold Spännhylschuckar... 4 Spänndorn... 6 Precisionsspännhylsor... 9 Bultar för spännhylschuckar och grepp ISO Hydrohylsor eservdelar och extra delar till hydrohylsor Hylsor för GO-fönster...21 Specialhylsor...22 Piktogrammer Hydrofastspänning HSK 85 WS-fastspänning CNC-center Tryck som genereras med en pump Tryck som genereras med en nyckel 3

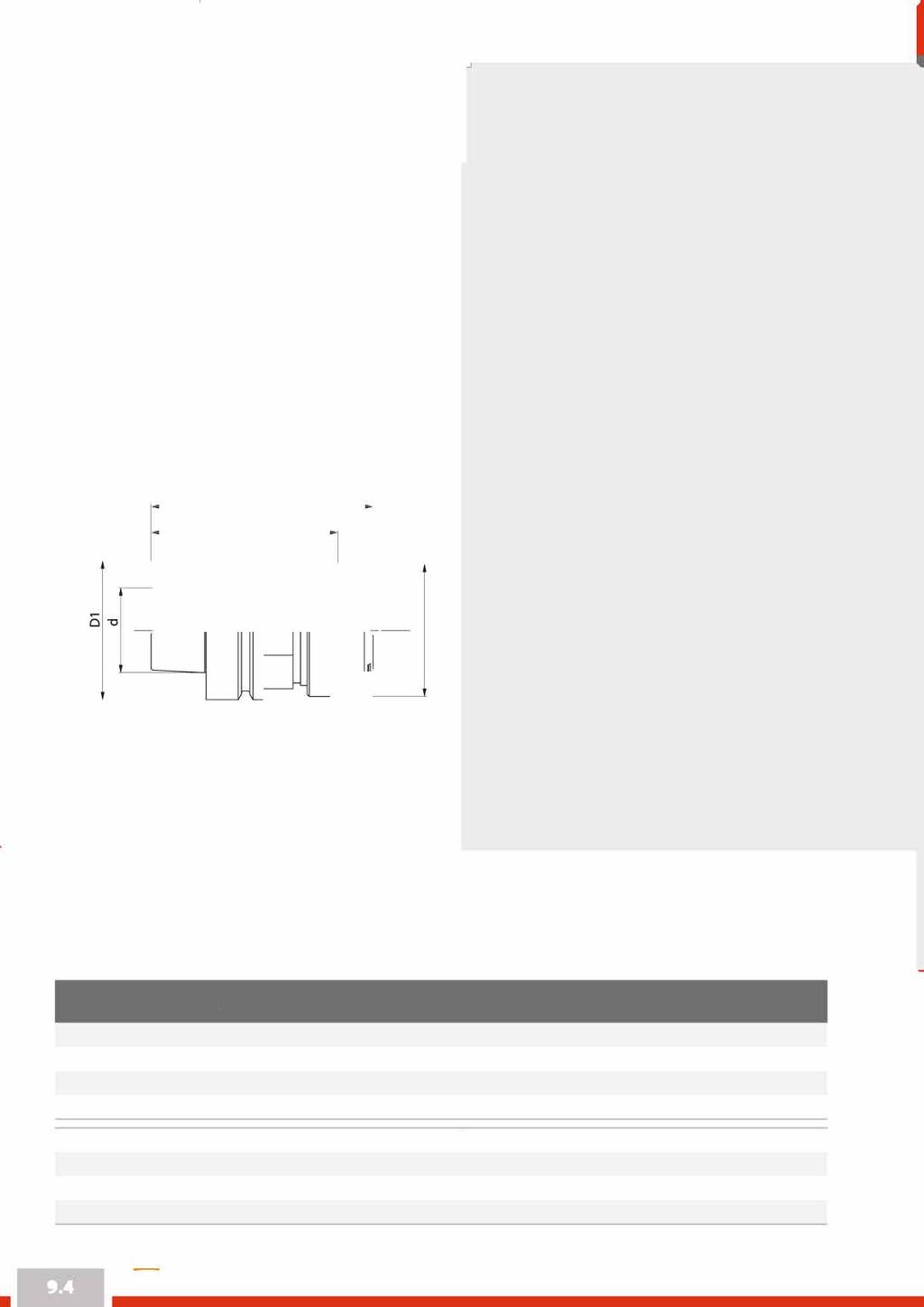

4 Spännhylschuckar HSK 50F HSK 63F Spännhylschuck av typen HSK 5OF och HSK 63F som utformats för montering av skaftverktyg med cylindriskt grepp. Spännhylschucken är utrustad med precist koniskt ihåligt grepp enligt DIN Skaftverktygens diameter är från 6 till 25 mm som regleras med precisionsspännhylsor. Automatiskt lossande och åtdragning genom att vrida muttern. Ökad koncentricitet och åtdragningskraft tack vare specialmutter. Typ av arbete: CNC-maskiner som är utrustade med automatiskt verktygsmagasin med matare. L L1 Cl Type Spännhylstyp D D1 L L 1 d TCNC.1001P HSK50 E , TCNC.1001L HSK50 E , TCNC.1002P HSK50 E , TCNC.1002L HSK50 E , TCNC.1003P HSK63 E , TCNC.1003L HSK63 E , TCNC.1004P HSK63 E , TCNC1004L HSK63 E , (fab Lista över precisionsspännhylsor på sidan 9

5 Spännhylschuckar Spännhylschuck av typen ISO 30 som utformats för montering av skaftverktyg med cylindriskt grepp. Spännhylschucken är utrustad med precist koniskt ihåligt grepp enligt DIN utan hals och skär. Skaftverktygens diameter är från 6 till 25 mm som regleras med precisionsspännhylsor. Automatiskt lossande och åtdragning genom att vrida muttern. Ökad koncentricitet och åtdragningskraft tack vare specialmutter. Minskad vibrationsnivå under arbetet. ISO 30 Typ av arbete: CNC-maskiner. L Ll 0 f-µ..---u<--'-"f-- Type Spännhylstyp D D1 L L 1 d TCNC.1005P 1S030 E , ,75 TCNC.1005L 1S030 E , ,75 TCNC.1006P 1S030 E , ,75 TCNC.1006L 1S030 E , ,75 Spännhylschuckar erbjuds utan fästbultar. Lista över fästbultar på sidan 10 (pab 5

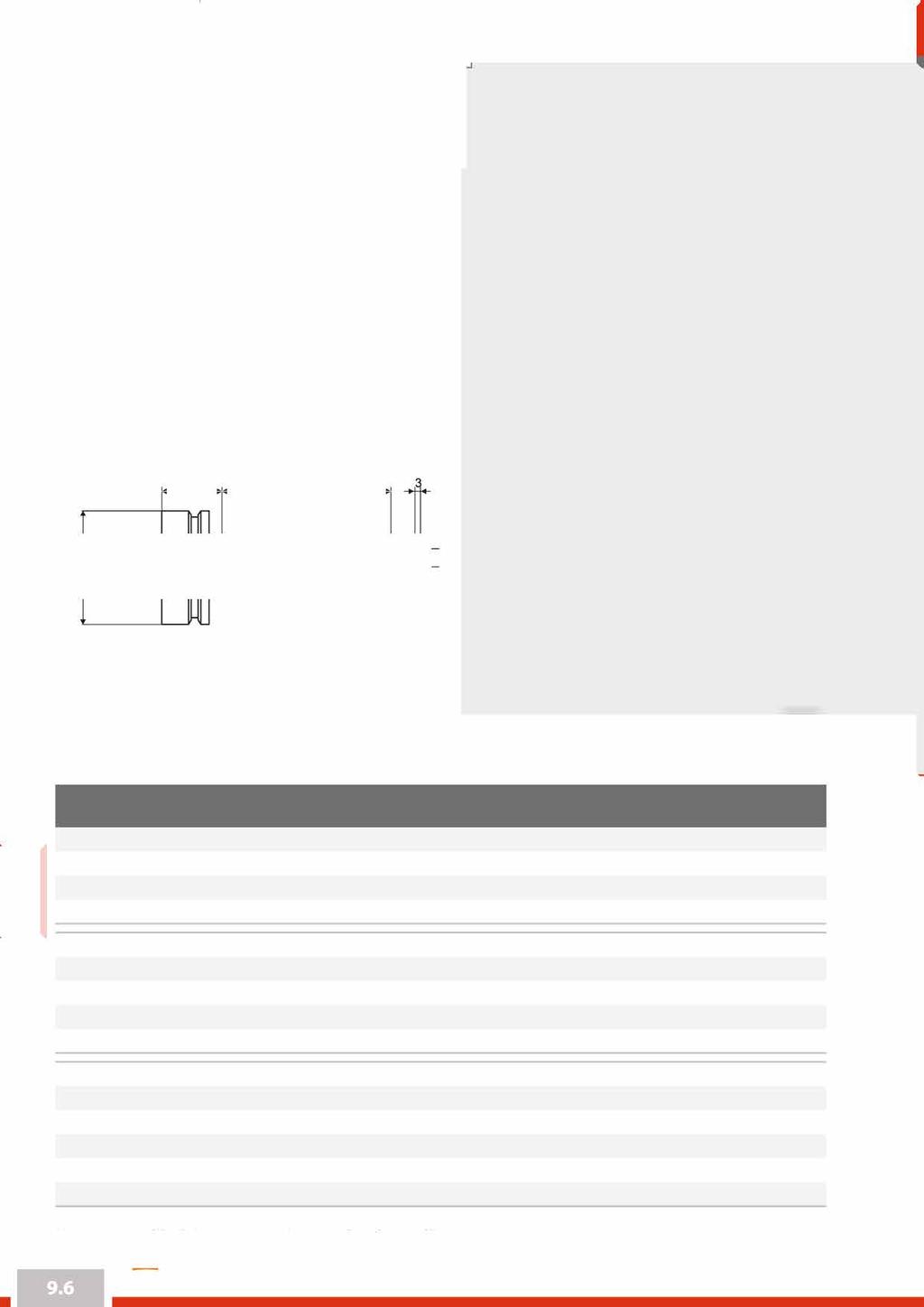

6 Spänndorn HSK 50F HSK 63F Spänndorn av typen HSK 5OF och HSK 63F som utformats för monteringsverktyg och uppsättningar av verktyg med axiella hål. Dornen är utrustad med precist koniskt ihåligt grepp enligt DIN och skydd mot rotation av verktygen på styrdelen. Minskad vibrationsnivå tack vare precis balansering. Typ av arbete: CNC-maskiner som är utrustade med automatiskt verktygsmagasin med matare. A L D D1 Type L A d mm mm TCNC.1007 HSK TCNC.1008 HSK TCNC.1009 HSK TCNC.1010 HSK TCNC.1011 HSK TCNC.1012 HSK TCNC.1013 HSK TCNC.1014 HSK TCNC.10 HSK TCNC.1016 HSK TCNC.1017 HSK TCNC.1018 HSK TCNC.1019 HSK TCNC.1020 HSK TCNC.1021 HSK Verktyg bör väljas enligt dimensionsrekommendation (verktygsdiameter) och viktrekommendation enligt tillverkarens förslag. 6 (fab

7 Spänndorn Spänndorn av typen HSK 85 som utformats för monteringsverktyg och uppsättningar av verktyg med axiella hål. Dornen är utrustad med precist koniskt grepp HSK 85. Minskad vibrationsnivå tack vare precis balansering. Utrustad med skydd mot rotation av verktygen på styrdelen. Fungerar tillsammans med sågblad, fräshuvuden och uppsättningar av fräshuvuden och skärare. HSK 85 Typ av arbete: CNC-maskiner med HSK 85-dämpning.. 0 D Di Type L mm mm TCNC.1109 HSK TCNC.1110 HSK TCNC.1112 HSK TCNC.1079 HSK TCNC.1078 HSK TCNC.1107 HSK TCNC.1050 HSK TCNCl 108 HSK TCNC.1086 HSK TCNC.1120 HSK TCNC.1119 HSK TCNC.1121 HSK TCNC.1122 HSK TCNC.1123 HSK TCNC.11 HSK Verktyg bör väljas enligt dimensionsrekommendation (verktygsdiameter) och viktrekommendation enligt tillverkarens förslag. (fab/2) 7

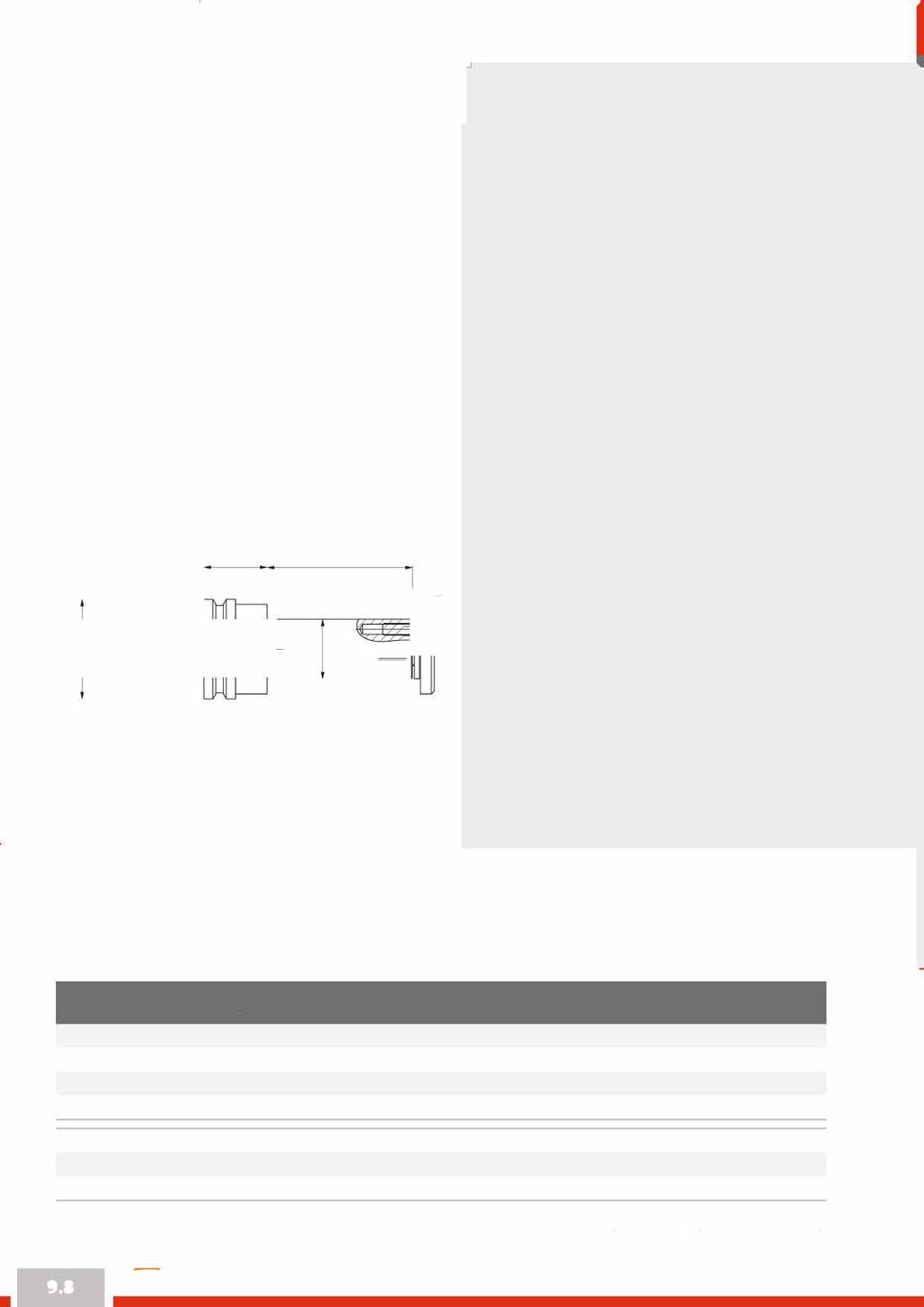

8 Spänndorn ISO 30 Spänndorn av typen ISO 30 som utformats för monteringsverktyg och uppsättningar av verktyg med axiella hål. Dornen är utrustad med precist koniskt grepp enligt DIN utan hals och skär. Fungerar tillsammans med sågblad, fräshuvuden och uppsättningar av fräshuvuden och skärare. Typ av arbete: CNC-maskiner. 35 L Q _ D Type mm mm L d TCNC S TCNC1023 1S TCNC.10 1S TCNC S TCNC S TCNC1027 1S TCNC S D Verktyg bör väljas enligt dimensionsrekommendation (verktygsdiameter) och viktrekommendation enligt tillverkarens förslag. 8 (fab/2) Spännhylschuckar erbjuds utan fästbultar Lista över fästbultar på sidan 10

9 Precisionsspännhylsa Precisionsspännhylsa med ökad tillverkningsprecision (0,008 mm), typ E som är utformad för fastspänningssystem. Producerad enligt DIN ISO 488-B (DIN 6499-B). Utrustad med fastspänningssystem med dubbla spår som ökar monteringens koncentricitet. Dras åt och lossas automatiskt. Precisionsspännhylsa collet L Typ av arbete: spännhylschuckar av typen HSK 50F, HSK 63F och ISO 30 med en mutter. d D Type D L d U U U U U E U U U U U U U U U U U E U U U U U Precisionsspännhylsans tryckområde = d - 1mm 9

10 Clamping Bolts and ISO 9.4 Bultar för spännhylschuckar och grepp ISO Bolts for for collet collet chucks chucks and grips grips ISO 9.4 Clamping systems systems TypeA TCNC.1043 Type Type AA---TCNC.1043 TCNC , , , CMS M16 M16 M16 M16 M16 M16 TypeFF--TCNC.1051 TCNC.1051 Type 12,8 12,8 12, M16 M16 M Fungerar med: IMA, Maka, eichenbacher, Weeke, Busellato. M16 M16 M16 TypeD TCNC.1046 Type Type DD---TCNC.1046 TCNC Fungerar med: ,8 12,8 12, TypeC TCNC.1045 Type Type CC---TCNC.1045 TCNC ,8 12, , Biesse ab Bj. 09/1992, Masterwood (HSD) Fungerar med: Fungerar med: IMA, Maka, eichenbacher, Stegherr.

11 Hydro hylsa Hydro hylsa, typ TK (regleras med nyckel) är utformad för multipla monteringar av verktyg med borr.fastsättning av hylsan på spindeln är omedelbar, då man enbart behöver vrida den hexagonala nyckeln ett fåtal gånger. TK Hydro hylsa garanterar enkla byten av verktyg monterade Hydro Hydrohylsa type TK på hylsan, fixerade på hylsans fläns med 3 bultar. Seriepositionering av verktyg. Hydro hylsor, typ TK är ett slutet hydrosystem, permanent fastlåst, fyllt och redo att användas. Önskat tryck regleras med skruv och nyckel. Typ Typ Hydro-hylsor inkluderar 3 fästskruvar M8x30 DIN 912, eserv- och extra delar inklusive låskrage og fästskruvar på side

12 Hydro hylsa Hydrohylsa hylsa type TKG TKG Hydro hylsa, typ TKG (regleras med nyckel, gängad) är utformad för multipla monteringar av verktyg med borr. Fastsättning av hylsan på spindeln är omedelbar, då man enbart behöver vrida den hexagonala nyckeln ett fåtal gånger. TKG Hydro hylsa garanterar enkla byten av verktyg monterade på hylsan, fixerade på hylsans fläns med 3 bultar. Seriepositionering av verktyg. Hydro hylsor, typ TKG är ett slutet hydrosystem, permanent fastlåst, fyllt och redo att användas. Önskat tryck regleras med skruv och nyckel. Typ Typ Hydro-hylsan inkluderar ringmutter och 3 fästskruvar M5x8 eserv- och extra delar på side 18 12

13 Hydro hylsa Hydro hylsa, typ TH (regleras med fettspruta) är utformad för multipla monteringar av verktyg med borr. TH Hydro hylsa garanterar enkla byten av verktyg monterade på hylsan, fixerade på hylsans fläns med 3 bultar. Seriepositionering av verktyg. Hydro Hydrohylsa type TH Trycket åstadkommes med högtryck fettspruta. Fungerar även med längre axel. Typ Hydro-hylsor inkluderar 3 fästskruvar M8x30 DIN 912, eserv- och extra delar inklusive låskrage og fästskruvar på side

14 Hydro hylsa Hydrohylsa type typ TH TH Typ Typ Hydro-hylsor inkluderar 3 fästskruvar M8x30 DIN 912, * Säkkerhetsstift kan ej användas. eserv- och extra delar inklusive låskrage og fästskruvar på side

15 Hydro hylsa Hydro hylsa, typ THG (regleras med fettspruta, gängad) är utformad för multipla monteringar av verktyg med borr. THG Hydro hylsa garanterar enkla byten av verktyg monterade på hylsan, fixerade på hylsans fläns med 3 bultar. Hydro Hydrohylsa type typ THG Seriepositionering av verktyg. Trycket åstadkommes med högtryck fettspruta. Fungerar även med längre axel. Typ Hydro-hylsor inkluderar 3 fästskruvar M5x8 * Säkkerhetsstift kan ej användas. eserv- och extra delar inklusive låskrage og fästskruvar på side 18.

16 Hydro hylsa Hydrohylsa hylsa type THG THG Typ Typ Hydro-hylsor inkluderar 3 fästskruvar M5x8 * Säkkerhetsstift kan ej användas. eserv- och extra delar inklusive låskrage og fästskruvar på side

17 Hydro hylsa Hydrohylsa av typen TI som utformats för precis montering av verktyg med ett borrhål. Verktyg placeras på den precisa styrdelen. Seriepositionering av verktyg. Tryck genereras med reglerskruv och nyckel. Hylsan fungerar på sexkantig maskinspindel. Trycksystem med ökad hållbarhet och effektivitet. Hydro hylsa type TI L max = 96 mm 10 0 N N ' oo Jo -- L 68 A ø100 Tl-60/40-96 eservedeler type Tl Kat.nr. Navn Dimensjon WHAll 111 Spindle protection Type D d L N Tl 49,5 X 79 WHAS00187 Screw M14 X 70 WHAP05689 Safety ring 120/60 X 9,5 WHAS00186 Screw DIN 912 M8 x75 60 ' '. Hydrohylsan inkluderar 3 fästbultar M8x30 DIN 912, eserv- och extra delar inklusive låskrage og fästskruvar på side Kat. nr Navn Dimensjon WHAP02768 Spacer ring 120/60 X 1,0 WHAP05686 Spacer ring 120/60 X 2,0 WHAP05688 Spacer ring 120/60 X 5,0 WHAP02889 Spacer ring 120/60 X 10,0 17

18 eserv- och extra delar til Hydro-hylsor TK, TKG, TH, THG Spindel-lås Fästbult Låsring Låsmutter Lås äns Låsstift Lås ring 9,5 Låsring tilsammans med låsbultar avsedd för Hydro-hylsor typ TK och TH Fungerar med: TK, TH hylsor. M8 Typ d mm D mm M WHAP D d WHAP WHAP ,63 0,63 WHAP Låsbult Låsbultar avsedda för Hydro-hylsor typ TK, TKG, TH och THG. Fungerar med: TK, TKG, TH, THG hylsor M8 L Dimensioner WHAS00188 M8 x 30 WHAS00189 M8 x 45 WHAS00190 M8 x 65 WHAS00186 M8 x 75 WHAS00191 M8 x 85 WHAS00192 M8 x 105 WHAS00193 M8 x 130 WHAS00194 M8 x 5 WHAS00016 M8 x 180 WHAS00077 M8 x

19 eserv - och extra delar til Hydro-hylsor Låsmutter i set med 3 lässkruvar M5x8. Hindrar att monterade verktyg glider isär. Låsmutter Fungerar med: TKG, THG hylsor. 9,50 M5 Kat. nummer Dimensioner D mm WHAI02175 M50 x 1,5 85 WHAI02174 M60 x 1,5 95 WHAI02176 M65 x 1,5 100 WHAI02177 M70 x 1,5 105 D M 0,63 0,63 Kat. nummer Namn Dimensioner WHAW000 Låsskruv M5 x 8 Distansring med ökad tolerans för Hydro-hylsor typ TK, TKG, TH och THG. Distansarna fyller gapen efter montering av verktygen. Fungerar med: TK, TKG, TH, THG hylsor Distansring B D d Kat. nummer d mm D mm B mm WHAP WHAP WHAP WHAP WHAP WHAP WHAP WHAP WHAP WHAP WHAP WHAP WHAP WHAP WHAP WHAP ,63 0,63 19

20 eserv- och extra delar til Hydro-hylsor Låsfläns ns Låsfläns som hindrar monterade verktyg från att rotera, avsedd för Hydro-verktyg typ TKG och THG, i allmänhet använd med sågblad. L1 L1-10 Låsfläns tilverkas efter önskemål efter hylsans diameter (D) och längd (L1). Kat. nummer Fungerar med: TKG, THG hylsor 8 25 d mm D D Kat. nummer L1 L1-10 Spindellås Spindellås hindrar hydrohylsan och verktyget från att rotera på maskinens axel, avsedd för Hydrohylsor typ TK, TKG, TH, THG. Tillverkas efter önskemål efter maskinens spinderldiameter (d) Kat. nummer Fungerar med: fräsverktyg, skärhuvuden och hydro-hylsor Kat. nummer d ZAB ZAB ,63 ZAB ,63 ZAB Kat. nummer d ZAB-081A 1 1/2 ZAB-083A 1 13/16 ZAB /8 Tillbehör Kat. nummer Namn Kat. nummer Namn WHAI1211 Låsstift WHAI00029 Högtryck-fettspruta WHAI00034 Tömningsnippel WHAI01210 Nippel fettspruta WHAI00033 Påfyllningsnippel WHAI00377 Fett 20

21 Hylsa för fönster Hylsa för fönster av typen GO som utformats för montering av fräshuvuden och skärare för fönsterprofiler eller andra uppsättningar av skärare och fräshuvuden. Hylsan är utrustad med precis styrdel. Specialkonstruktion förhindrar att muttern lossnar under arbetet. Uppsättningen innehåller en hylsa, mutter och speciell distansring. Hylsor för GO-fönster Typ av arbete: CNC-maskiner. - - L 0 N 0 - = Ht--tll-- -, , "'O 0 i = D10 I E 9 I Type m m m':n mlm /' WHAT00006 GO WHAT00007 GO WHAT00008 GO WHAT00009 GO WHAT00010 GO WHAT00011 GO (fab 21

22 eserv- och extra delar til Hydro-hylsor Specialhylsor Specialhylsor är utformade för montering av fräshuvuden och hårdlödda skärare. De är utrustade med precis styrdel. Hylsorna erbjuds på individuell begäran av kunden. Ordern bör innehålla: positioneringsdiameter (D) eller diameterintervall, håldiameter (d), typ av verktyg som arbetar med hylsan, typ av maskinbearbetat material, annan information som är relevant för utformnings- och produktionsprocessen. Typ av arbete: CNC-maskiner 22
