NÄRVARODETEKTOR PD-33 DL v 1.1 Installationsanvisning Best. nr 13150, E-nr

Transkript

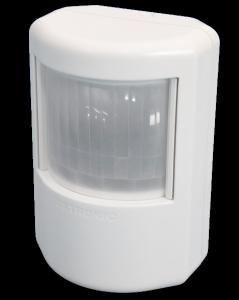

1 NÄRVARODETEKTOR PD-33 DL v. Installationsanvisning Best. nr 35, E-nr Innehåll Introduktion... Grundläggande begrepp... Driftsättning... Inställningar i detektorn... Applikationsexempel Direct level...3 Direct level: Direkt styrning av ljusnivå...4 Applikationsexempel : Styrning via scen,4,5...8 Inkopplingsexempel för NP-T DL och NP-3T DL...9 Byte och justering av lins... Teknisk specifikation och tillbehör... Lins... Introduktion PD-33 DL är en passiv infraröd detektor avsedd för närvarodetektering och styrning av belysningsarmaturer via en DALI-bussledning. Den har en pyroelektrisk sensor som reagerar på förändringar i värmestrålningen. 9 Detekteringsområde med standardlins 5 Egenskaper PD-33 DL tänder, dimrar ner och släcker DALI-armaturer. Broadcast- eller gruppadressering. Flera detektorer samarbetar om de styr samma armaturgrupp eller om de styr med Broadcast. Styr ljusnivå med direkt styrning ( %, %, %) eller valbara nivåer via scen,4,5. Ställbar närvarofördröjning s - min. Timer för lågnivåbelysning innan släckning 5 min eller 3 min. Anpassning för kontorsmiljö med annan signalbehandling vid närvaro. No startläge (ej tändning) som bara håller belysningen tänd kan väljas. (Manuell tändning med tryckknapp.) Strömförsörjs via DALI-bussen (förbrukar max. ma). Inställningar utförs med rattar och byglar på detektorns kretskort. Linsen kan bytas ut för anpassning av detekteringsområdet. Ett flertal linser finns. Montering imal detekteringsförmåga erhålls om målet passerar avkänningsfälten i 9. Förflyttning rakt mot detektorn ger sämsta detektering. Välj därför lins och placering av detektorn, vanligtvis i ett hörn, så att rörelsen skär fälten. IR-detektor Sämre detektering vid rörelse i avkänningsfälten riktning. Bästa dektering vid rörelse tvärs avkänningsfälten. Grundläggande begrepp Broadcast: Broadcastadressering innebär att detektorn skickar sina DALI-kommandon till alla armaturer samtidigt. Grupper: Armturerna i ett DALI-system kan också styras med gruppadressering. (DALI stödjer 6 grupper.) Direktstyrning: Armaturerna styrs genom att belysningsnivån bestäms med DALI-kommando (Direct level). Scen: Varje armatur kan ha 6 st scenarier programmerade. Varje scen innebär att armaturen lyser med en viss ljusnivå. Scenernas ljusnivå i varje armatur kan programmeras med en dator. Funktionsläge; Direct level och. Direct level innebär att armaturernas ljusnivåer styrs direkt och till en förbestämd nivå. innebär att armaturerna styrs via scenerna, 4 och 5. Fördröjningar; Närvarofördröjning: Tid som belysningen är tänd på normalljusnivå efter att detektering av närvaro upphör. Lågnivåfördröjning: (Timerfördröjning grundljusets lystid). Tid som belysningen lyser på grundljusnivå innan den släcks helt. No start: Belysningen tänds inte automatiskt vid detektering av närvaro. Tändningen kan ske manuellt med tryckknapp. Normalljus: - ljusnivån som används vid närvaro i lokalen. Grundljus: - låg ljusnivå som används när lokalen blir tom. Elektronik AB

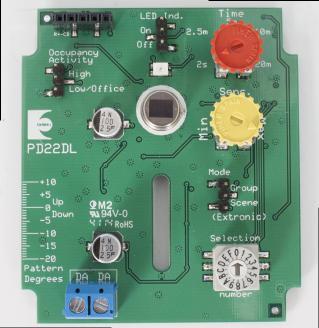

2 EXTR ONIC Driftsättning Kontrollera att bygeln Low/ice är i läge Low. Utför gångtest i hela området som detekteras. Observera! Linsen ska vara monterad och kåpan påsatt. Justera vertikalt och horisontellt vid behov. Efter gångtest och justering bör närvarofördröjningen ställas till lägsta möjliga. Vid dynamisk belysningsstyrning i t.ex. trapphus och korridorer är lämplig tid - minuter. I andra applikationer t.ex. klassrum och garage kan tiden ställas till 6-8 minuter eller enligt ljuskälleleverantörens rekommendationer. Ställ in bygeln beroende på aktiviteten i lokalen. Vi rekommenderar att lysdioden kopplas bort när justeringen är slutförd (se Inställningar i detektorn ), så att risken för sabotage minimeras. Inställningar i detektorn Öppning av kapsling Kapslingen öppnas mitt upptill eller nertill med en skruvmejsel som vrids. Potentiometrar Time (Tid, röd); närvarofördröjning efter senaste detektering tills belysningen dimras ner. Inställning från sekunder till minuter. Sensitivity (Känslighet, gul); med potentiometern ställs känsligheten. Bygel LED ind / No start (lysdiod) Läge : Läge : Utan bygel: Lysdioden blinkar vid detekterad rörelse. Lysdioden visar inte detektering. No start en funktion som gör att detektorn inte tänder belysningen automatiskt. Lysdioden kan kopplas bort efter avslutad intrimning så att risken för sabotage minimeras. Bygel / 5 eller 3 min lågnivåfördröjning (aktivitetsbygel) : Används i lokaler där människor vistas kortvarigt t.ex. korridorer och kulvertar, d.v.s. väl definierade passager. Ger 5 minuters grundljus. Low/ice : Används i lokaler där det förekommer stillasittande verksamhet t.ex. i kontor, vissa lagerlokaler och bibliotek. Känsligheten ökas när detektorn tidigare har detekterat närvaro. Ger 5 minuters grundljus. Utan bygel: Ger 3 minuters grundljus. Signalbehandling fungerar på samma sätt som i Low/ice. (Indikeringsdiod) (Aktivitetsbygel) (Funktionsbygel) number (Funktionsväljare) DALI DALI-plint R3CD Low/ice (3m in, Low/ice) PD-33DL v. DA+ (No st art) DA-, s Direct level (no jumper see manual) m m number ( = Broadcast) Vidare till armaturer eller annan DALI-utrustning PD-33 DL ansluts endast till DALI-bussledningen och är avsedd för närvarodetektering i anläggningar för belysningsstyrning. Den har dubbla plintar (DA- och DA-) som kan användas för ingående och utgående bussledning. DALI-plinten är polaritetsoberoende. DA- och DA- är ihopkopplade i par. Detektorn, armaturer och andra DALI-enheter strömförsörjs via DALI-bussen. Bygel (funktionsbygel). : Styrning med scener Använder scen vid närvaro. Använder scen 4 vid lågnivåfördröjning. Använder scen 5 vid frånvaro. Direct level: Tänd - dim - släck med direkt styrning. Vid närvaro går belysnigsnivån direkt upp till %. Då närvaron upphör dimras ljuset direkt ner till % under lågnivåfördröjningen. Efter lågnivåfördröjningen (5 eller 3 min) släcks belysningen helt. Utan bygel: Ger specialfunktioner tillsammans med funktionsväljaren number. number : : Broadcast med.5 % grundljusnivå vid lågnivåfördröjning. -5: Grupp till 5 med.5 % belysningsnivå vid lågnivåfördröjning. F: Används med nivåväljare NP-T DL och NP- 3T DL. 6 - E: Används ej. Funktionsväljare ( number) -9 A-F Val av styrning med broadcast eller grupp till 5. Väljaren styr vilken grupp som ska användas. number används för Broadcast. number till 9 skickar DALI- kommandon till motsvarande grupp. number A - F ger grupp,,, 3, 4 respektive 5. Grupp 6 kan inte nås. OBS! När nivåväljarna NP-T DL och NP-3T DL används ska funktionsväljaren vara i läge F och bygeln ska vara borttagen. Se sid 9. Elektronik AB

3 EXTR ONIC R3CD EXTR ONIC R3CD Low/ice, s m Ext ronic (no jumper see m anual) m ( = Broadcast) EXTR ONIC R3CD Low/ice, s m (no jumper see m anual) m ( = Broadcast) Applikationsexempel Direct level G. Enkelt exempel på styrning av en DALI-slinga med PD-33 DL Ingen programmering av armaturer behövs Broadcast till alla armaturer med direkt styrning av alla armaturer på slingan utan att någon programmering av detektor eller armaturer behövs. Vid närvaro tänds armaturerna till normalljus %. Efter närvarofördröjningen dimras belysningen ner till % under 5 minuter (lågnivåfördröjning). Om ingen rörelse detekteras under lågnivåfördröjningen (5 minuter) så släcks belysningen helt. Kommentarer Om flera detektorer kopplas in parallellt hjälps de åt att styra området.,5 % grundljus kan väljas istället för % (se avsnitt Bygel ). 3 minuter lågnivåfördröjning kan väljas istället för 5 minuter (se avsnitt ). PD -33 DL Low/ice (No st art), m s m DALI-driver PS-5 DL (3m in, Low/ice) "" = Direct level Input supply:...3 VAC, 5/6 Hz Rated power:... W Output supply:... VDC, DA+ /DA-, max. 5 ma PD-33DL v. Direct level (no jumper see m anual) " number" = (Broadcast) DA+ DA- number ( = Broadcast) G. Flera smårum med automatisk styrning Programmering av armaturer behövs Detektorerna styr var sitt rum oberoende av de andra detektorerna på DALI-slingan. Armaturerna måste ges samma grupptillhörighet som detektorerna PD-33 DL. I detta exempel grupp och grupp. Programmering sker via DALI-mjukvara. Vid närvaro tänds armaturerna till normalljus %. Efter närvarofördröjningen dimras belysningen ner till % under 5 minuter (lågnivåfördröjning). Om ingen rörelse detekteras under lågnivåfördröjningen (5 minuter) så släcks belysningen helt. Kommentarer Om flera detektorer kopplas in parallellt hjälps de åt att styra området. Om belysningen ska dimras ner till,5 % grundljus istället för % så ska bygeln tas bort. Ska lågnivåfördröjningen vara 3 minuter istället för 5 minuter så kan bygeln tas bort. Om andra ljusnivåer än %, %,,5 %, % önskas, måste armaturerna styras via scener. L3 L L N DALI-driver PS-5 DL PD-33 DL PD-33 DL Input supply:...3 VAC, 5/6 Hz Rated power:... W Output supply:... VDC, DA+ /DA-, max. 5 ma PD-33DL v. PD-33DL v. DA+ DA+ DA- DA- : Direct level number: : Direct level number: Område Område Elektronik AB

4 Direct level: Direktstyrning av ljusnivå Gruppläget sätter belysningsnivån direkt. Armaturerna behöver inte programmeras om Broadcast används. Om gruppadressering (grupp -5) används behövs endast programmering av grupptillhörighet i armaturerna. Ljusnivån vid närvaro tänds till %. Närvarofördröjningen är ställbar upp till minuter. Då detektering av närvaro upphör och efter närvarofördröjningen dimras belysningen långsamt ner till % (,5 % om bygeln Dali tas bort och funktionsväljaren ska vara i läge - 5) och lyser med % i 5 minuter. Därefter sätter detektorn ljusnivån till %. Flera detektorer kan samarbeta om de tillhör samma grupp eller Broadcast. Ska belysningen inte tändas automatiskt ( No Start ) ska bygeln LED indikering tas bort. Belysningen kan släckas med en eller flera knappar som skickar DALI-kommandot off. Belysningen kan tändas med en eller flera knappar som skickar DALI-kommandot recall max level. 3 minuters lågnivåfördröjning kan väljas om bygeln tas bort (normalt 5 minuter). Belysningen kan dimras till.5 % i stället för % om bygeln tas bort. Detta gäller endast med Broadcast () eller grupp till 5. Flera detektorer med olika grupper arbetar oberoende av varandra. Automatisk tändning, neddimring och släckning Inpassage % Närvaro % Utpassage % Grundljus % Frånvaro % Belysningen tänds direkt till %. Så länge det är närvaro fortsätter belysningen att vara på %. Närvarofördröjningen kan ställas upp till minuter. Ljusnivån är % tills närvarofördröjningen har räknat ut. Belysningen dimmrar sakta ner till % (.5 % se text). Detektorn stannar med grundljus i 5 minuter (3 minuter se text). Belysningen släcks helt. Manuell släckning off Närvaro % Manuell släckning off Närvaro off Frånvaro off Ny inpassage % Belysningen är tänd till %. Belysningen släcks med knapp som skickar DALI-kommandot off. Belysningen är släckt så länge det är närvaro i lokalen. Efter en stunds frånvaro återgår detektorn till normal funktion. (Tiden ställs med röda timer ratten). Belysningen tänds direkt till %. Manuell tändning no start Inpassage % Manuell tändning % Närvaro % Utpassage % Grundljus % Ny inpassage % Belysningen tänds inte. Belysningen tänds med knapp som skickar DALI-kommandot recall max level. Så länge det är närvaro fortsätter belysningen att vara på %. Närvarofördröjningen kan ställas upp till minuter. Ljusnivån är % tills närvarofördröjningen har räknat ut. Belysningen dimmrar sakta ner till % (,5 % se text). Detektorn stannar med grundljus i 5 minuter (3 minuter se text). Om inpassage till lokalen sker innan belysningen har släckts helt så går belysningen upp till % igen. Elektronik AB

5 R3CD Low/ice PD-33DL v.,5 m s m m ( = Broadcast) R3CD Low/ice PD-33DL v.,5 m s R3CD Low/ice PD-33DL v.,5 m s m m ( = Broadcast) m m ( = Broadcast) R3CD Low/ice,5 m s m m ( = Broadcast) R3CD Low/ice,5 m s m m ( = Broadcast) Applikationsexempel E - Garage med vissa armaturer som aldrig släcks Programmering av armaturer behövs Inställning - Detektorerna styr tillsammans hela garaget via scenerna,4 och 5. Armaturerna vid ingångarna ska aldrig släckas helt. Alla armaturerna måste ha scenerna,4,5 programmerade. Huvudbelysningen släcks då scen 5 kopplas in. Scen = % Scen 4 = % Scen 5 = % Scen = % Scen 4 = % Scen 5 = % Alltid tänt vid dörren. L3 L L N DALI-driver PS-5 DL Input supply:...3 VAC, 5/6 Hz Rated power:... W Output supply:... VDC, DA+ /DA-, max. 5 ma PD-33DL v. PD-33DL v. DA- DA- 9 ABC DE F F DE ABC 9 : number: (Broadcast) : number: (Broadcast) : number: (Broadcast) : number: (Broadcast) : number: (Broadcast) Elektronik AB

6 R3CD Occupan cy Low/i ce PD-33DL v. LED Ind. s,5 m Gro up m m ( = Broadcast) R3CD Occupan cy Low/i ce PD-33DL v. LED Ind.,5 m s 9 ABC DE F Gro up m m ( = Broadcast) E - Korridor där ljusnivån kan ökas med tryckknapp(ar) Programmering av armaturer behövs I detta fall har armaturerna programmerats till: Scen = ljusnivå vid närvaro 5 % (normalljus). Scen 4 = Låg nivå, efter närvaro 5 % (grundljus). Scen 5 = %. Scen = % (städljus), manuell nivå som blir aktiv med - tryckknapp. Normalt styrs lokalen automatiskt med scenerna,4 och 5. Den automatiska normalljusnivån (scen ) är programmerad i armaturerna till 5 %. I detta exempel ska ljuseffekten kunna ökas till %. Det sker med scen. Med en eller flera tryckknappar som skickar DALI-kommandot go to scen erhålls %. Tiden för grundljusnivå är ökad från 5 minuter till 3 minuter genom att bygeln är borttagen. Tryckknapp Tryckknapp L N DALI-driver PS-5 DL Input supply:...3 VAC, 5/6 Hz Rated power:... W Output supply:... VDC, DA+ /DA-, max. 5 ma L3 L L N : number: (Broadcast) : number: (Broadcast) Tryckknapp Gå till scen (DALI-kommando) Tryckknapp Gå till scen (DALI-kommando) Elektronik AB

7 E3 - Klassrum där ljusnivåer kan ändras med tryckknappar Programmering av armaturer behövs - Normalt styrs lokalen automatiskt med scenerna,4 och 5 och dessutom finns följande manuella funktioner: Tavelbelysningen kan tändas manuellt med en tryckknapp. Projektorläge, takbelysningen lyser med %, kopplas in med en tryckknapp. Huvudbelysningen återställs till normalljus med en eller flera tryckknappar. Bygel i läge. Tiden för lågnivåfördröjningen är ökad från 5 minuter till 3 minuter (grundljuset lyser). (3 minuter erhålls när bygeln tas bort.) Kommentarer Om belysningen inte ska tändas automatiskt vid detektering ska No strart -funktionen aktiveras. Det sker genom att bygeln LED indikering tas bort. Belysningen måste då tändas med en eller flera tryckknappar som aktiverar scen 3. I detta exempel används scenerna till: Scen : Manuell tavel- och huvudbelysning. Scen : Manuell projektorläge. Scen 3: Manuell tändning av huvudbelysning (normalljus). Scen : Automatisk nivå. Scen 4: Lågnivåfördröjning 5 minuter med grundljus. Scen 5: Släckt, % belysning vid frånvaro. Tavelarmaturen har programmerats till: Scen : % (manuell tavel- och huvudbelysning). Huvudbelysning Tavelbelysning Trycknapp scen (huvud- och tavelbelysning) Trycknapp scen (projektor) Trycknapp scen 3 (huvudbelysning) (DALI-kommando) Trycknapp scen 3 Trycknapp off Scen : Scen 3: Scen : Scen 4: Scen 5: % (manuell projektorläge). % manuell tändning av huvudbelysning. % automatisk nivå. % lågnivåfördröjning 5 minuter med grundljus. % belysning vid frånvaro. Scen : Scen 3: Scen : Scen 4: Scen 5: % (manuell projektorläge). % manuell tändning av huvudbelysning. % automatisk nivå. % lågnivåfördröjning 5 minuter med grundljus. % belysning vid frånvaro. I detta fall har takarmaturerna programmerats till: Scen : % (manuell tavel- och huvudbelysning). Elektronik AB

8 : Styrning via scen,4,5 läget sätter belysningsnivån via scen,4 och 5 med Go to scen,4 och 5 kommandon. Belysningsnivån i armaturerna måste programmeras för scen,4 och 5. Används Braodcast behöver inte armaturernas grupptillhörighet programmeras. Om gruppadressering (grupp -5) används måste armaturernas grupptillhörighet programmeras. Vid närvaro går belysningen till scen. (Förslagsvis 8 % - % ljus). Närvarofördröjningen är ställbar upp till minuter efter att närvarodetekteringen upphör. Därefter dimras belysningen långsamt ner till scen 4 (t.ex. % eller % grundljus). Detektorn stannar på scen 4 i 5 minuter (lågnivåfördröjning)utan närvaro. Sedan går detektorn till scen 5. (t.ex. % eller %) Flera detektorer kan sammarbeta om de tillhör samma grupp eller Broadcast. Om belysningen inte ska tändas automatiskt ( No Start ) ska bygeln LED indikering tas bort. Belysningen kan släckas med en eller flera knappar som skickar DALI-kommandot off. Belysningen kan tändas med en eller flera knappar som skickar DALI-kommandot gå till scen -5 eller. 3 minuters lågnivåfördröjning erhålls om bygeln activity tas bort (normalt 5 minuter). Manuella scener kan skapas för t.ex. städljus eller filmvisning med scen -5. Detektorer i olika grupper arbetar oberoende av varandra. Automatisk tändning, neddimring och släckning Inpassage scen Närvaro scen Utpassage scen Grundljus scen 4 Frånvaro scen 5 Belysning enligt scen. Så länge det är närvaro är belysningen tänd enligt scen. Närvarofördröjningen kan ställas upp till min. Belysning enligt scen tills närvarofördröjningen har räknat ut. Belysningen dimrar sakta ner till scen 4. Detektorn stannar i scen 4 i 5 minuter (3 minuter se text). Belysningen enligt scen 5. Om några armaturer inte ska släckas helt kan dessa programmeras till t.ex. % ljus. Manuell släckning off Närvaro scen Manuell släckning off Närvaro off Frånvaro off Inpassage scen Belysningen tänds enligt scen. Belysningen släcks med knapp som skickar DALI-kommandot off. Belysningen är släckt så länge det är närvaro i lokalen. Efter inställd närvarofördröjning återgår detektorn till normal funktion. (Tiden ställs med röda timerratten). Belysningen återgår till scen. Manuell tändning no start Inpassage scen 5 Manuell tändning scen Närvaro scen Utpassage scen Grundljus scen 4 Ny inpassage scen Belysningen tänds inte. Belysningen tänds med knapp som skickar DALI-kommandot go to scen. Så länge det är närvaro är belysningen tänd enligt scen. Närvarofördröjningen kan ställas upp till min. Under närvarofördröjningen är scen aktiverad. Belysningen dimrar sakta till scen 4. Detektorn stannar i scen 4 i 5 minuter (3 minuter se text). Om man återgår till lokalen innan scen 5 aktiveras så aktiveras scen igen. Manuell användning av scen till 5 Närvaro scen Manuell scen Närvaro scen Utpassage scen Grundljus scen 4 Ny inpassage scen Belysningen är tänd enligt scen. Belysningen ändras med knapp som skickar go to scen. Så länge det är närvaro är belysningsnivån enligt scen. Under närvarofördröjningen är scen aktiverad. Belysningen dimrar sakta till scen 4. Inpassage till lokalen, scen aktiveras igen. Elektronik AB

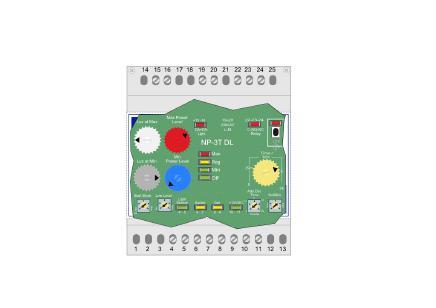

9 EXTR ONIC EXTR ONIC R3CD R3CD R3CD R3CD Low/ice PD-33DL v. Low/ice,5 m s,5 m s ( = Broadcast) m m m m ( = Broadcast) +5-6 Light DA+DA- Light Sensor Switch VAC L-N Det -3-4 Relay C-NO-NC +VDC- Add Det. Time 5,5 +minutes % h Timer 3m h SoftDim Inkopplingsexempel Med nivåväljare NP-T DL Närvarodetektorn PD-33 DL tillsammans med NP-T DL i en lokal med DALI-armaturer. DALI-bussen matas från en nivåväljare NP-T DL. Enheten matar ma. Belysningsnivåerna vid närvaro och lågnivå ställs i nivåväljaren. En eller flera detektorer PD-33 DL skickar närvaro och frånvaro till nivåväljaren. Vid närvaro blinkar nivåväljarens detektorlysdiod. Detektorns närvarofördröjning kan ökas med en extra närvarofördröjnings ratt i nivåväljaren. Med en tryckknapp kopplad till nivåväljaren NP-T DL kan belysningen tändas, släckas och dimras manuellt (plint 6 och 7) (No start) När PD-33 DL ska arbeta med s NP-T m DL ska bygeln tas Low/ice bort och selectionratten ställas på F. (3min, Low/ice) PD-33DL v. Time, m Direct level (no jumper see manual) Bygel "" borttagen PD-33DL v. PD-33 DL Best. nr. 35 E-nr DA+DA- L N Level switch NP-T DL Light Stockholm Sweden Sensivity Level Bus power supply NP-T and bus DL controller for digitally dimmable luminaires. Timer for switching off the light. Low Level Input supply: VAC Output supply (detector):... VDC, ma Output supply digital communication:... V, ma Timer:... - minutes Slow Fast L3 L L N NP-T DL Best. nr. 38 E-nr DA- DA- 9 ABC DE F number ( =Broadcast) " number" = F Inställning i PD-33 DL Med nivåväljare NP-3T DL och komfortljusreglering NP-3T DL justerar belysningseffekten beroende på hur mycket solljus som kommer in i lokalen. Lokal med DALI-armaturer. Komfortljusreglering som är en typ av dagsljusreglering med ljussensor LS- och Fuzzy logic, som kontinuerligt reglerar belysningen mellan två nivåer. Lux at max och Lux at min. Se vidare i vår Projekteringsguide. PD-33 DL Best. nr: 35 E-nr: DALI-light fittings L3 L L N DALI-bussen matas med en nivåväljare NP-3T DL. Belysningsnivåerna vid närvaro och lågnivå ställs i nivåväljaren. Enheten matar ma. En eller flera detektorer PD-33 DL skickar närvaro och frånvaro till nivåväljaren. Vid närvaro blinkar nivåväljarens detektorlysdiod. Detektorns närvarofördröjning kan ökas med en extra närvarofördröjnings ratt i nivåväljaren. Med en tryckknapp kopplad till nivåväljaren NP-3T DL kan belysningen tändas, släckas och dimras manuellt (plint 6 och 7) Time, m (No start) När PD-33 DL ska arbeta med s NP3T m DL ska bygeln tas Low/ice bort och selectionratten ställas på F (3min, Low/ice) Ljussensor LS- Best. nr: 3 E-nr: NP-3T DL Best. nr: 38 E-nr: PD-33DL v. Direct level (no jumper see manual) Bygel "" borttagen DA- DA- 9 ABC DE F number ( =Broadcast) " number" = F Inställning i PD-33 DL Elektronik AB

10 Tillbehör Linser Standardlinsen nr. 5 täcker 4 m i 9 och fungerar bra i de flesta lokaler. Som tillval finns ett flertal linser. Detektorn placeras så att man passerar tvärs (9 ) igenom linsens fält. Placering av detektorn i ett hörn är nästan alltid den optimala. Lämplig monsteringshöjd för detektorn är,9 -,7 m. OBS! Detektorn fungerar inte utan lins! Byte och justering av lins Linsbyte. Tryck loss linslåsningarna inifrån detektorkåpan.. Tag bort låsningarna utifrån och tag bort den gamla linsen. 3. Montera den nya linsen med den räfflade sidan utåt. Linsens beteckning ska finnas på det övre högra hörnet (sett framifrån). Justering av vertikalvinkel Justering av detekteringsfältens vertikalvinkel sker genom att kretskortet skjuts uppåt och neråt. Skalan visar vinkeln mellan linsens övre fält och en tänkt horisontallinje. Om kretskortet skjuts uppåt sänks avkänningsfälten och vice versa. Kretskortets vertikaljustering är förinställd på - 5. Justering av horizontalvinkel Horizontalvinkeln justeras genom att linsen flyttas åt höger eller vänster (se byte och justering av lins) Maskning av linselement. Linselementen kan maskeras av så att detekteringsområdet begränsas. Självhäftande aluminiumfolietejp av samma typ som används för krosskydd på fönster, blockerar procent av värmestrålningen. PD-33 DL Teknisk specifikation Vertikal justering: Horisontell justering: Upp till 3. + till - kalibrerad skala. Detekteringsområde lins 5:. räckvidd 4 m i 9. Spänning: Ström: Uppstartstid: Lysdiod: Detektortyp: Kapsling: Mått ( B x H x D): Matas av DALI-bussen.. ma. < minuter. Röd IR, urkopplingsbar Dubbelelements-, lågbrus, pyroelektrisk IR. IP4. Vikt: 93 g. 7 x x 5 mm. Överensstämmelseförsäkran enligt: - EMC-direktivet 4/8/EC - RoHS-direktivet /65/EC Nivåväljare NP-T DL Styr DALI-armaturer med broadcastkommandon. Ingen programmering behövs. Inbyggd strömförsörjning av DALI-buss. Matningsspänning 3 VAC. Add Detector Time, Inställning av detektorns fördröjningstid utöver tiden i detektorn. För montering på DIN-skena. Best. nr: 38 E-nr: NP-3T DL har dessutom: Komfortljusreglering som är en typ av dagsljusreglering med en ljussensor och Fuzzy logic, som kontinuerligt reglerar belysningen mellan två nivåer; Lux at och Lux at. Se vidare i avsnittet Komfortljusreglering i manualen till NP-3T DL. För montering på DIN-skena. Best. nr: 38 E-nr: DALI-driver PS-5 DL DALI-drivare kopplas till 3 VAC och strömförsörjer en DALI-slinga med 5 ma. Den har dubbla plintar för anslutning till DALI-slingan. Lysdioder indikerar spänningssatt modul och spänning på DALI-slingan. För montering på DIN-skena. Best. nr: 85 E-nr: 5 Ljussensor LS- Ljussensor för anslutning till s produkter. Där önskemål om ljusstyrning med dagsljus som referens efterfrågas. Best. nr: 3 E-nr: 3 8 Universalfästen BR, BR, BR3 kan användas då normal placering (hörnmontering) inte är lämplig/möjlig. Best. nr: 385, -86, -87 E-nr: 3 6 5, -6, -7. BR BR BR3 Skyddsgaller Används vid montering i utsatt miljö t.ex. idrottshallar. Det finns även en modell som kan användas för att montera detektorn i 45 med vinkelplåt på en vägg. Litet: 338 E-nr: Stort: 338A Hörn: 339 E-nr: Se vidare i produktkatalogen. När sensorn är förbrukad ska den återvinnas på en godkänd återvinningsstation. Elektronik AB

11 Linser till närvarodetektor PD-33 DL För att anpassa närvarodetektorn PD-33 DL till respektive objekt/utrymme kan linsen bytas. Standardlinsen vid leverans är alltid nr 5. Till detektorn finns ett flertal olika linser för att optimera detekteringen. Kontakta Extonic för rätt val. 9 9 Här följer ett utdrag av de vanligaste linserna som löser de flesta detekteringsbehoven vid belysningsstyrning: Lins 5 Standardlinsen Standardlinsen som alltid levereras med detektorn är lämplig i de flesta lokaler över 5 x 5 m. imal räckvidd: 4 m. Vinkel: 9. Antal fält: 58. Lins 7 Används oftast i lager när varje lagergång ska detekteras separat. Lins nr: 34 imal räckvidd: 5 m. Vinkel: 9. Antal fält: 4. Lins 34 Långtseende lins med närzon. imal räckvidd: 83 m. Vinkel: 9. Antal fält: 6. Lins 47 Används i upp till 8 m långa korridorer. Den monteras i höger eller vänster hörn och ger även ett närdetekteringsområde som är 4 x 4 m. 9 Lins 55 Ovanifrån imal räckvidd: 8 m. Vinkel: 9. Antal fält: 8. Lins 5 Används i utrymmen under 6 x 6 m när en mycket hög känslighet erfordras. Från sidan imal räckvidd: 6 m. Vinkel: 9. Antal fält: 68. Lins 55 Denna lins används vid ridådetektering. imal räckvidd: 33 m. Vinkel: 4. Antal fält: 7. Produkt: Best.nr: E-nr: Lins Nr: Lins Nr: Lins Nr: Lins Nr: Lins Nr: Lins Nr: Elektronik AB
