Lågspänningsmotor SIMOTICS XP. Typ 1MB5 - axelhöjd 400/450. Bruksanvisning. För användning i zon 2 (IEC/EN ) II 3G Ex ec II. T.

Transkript

1 För användning i zon 2 (IEC/EN ) II 3G Ex ec II. T. Gc För användning i zon 22 (IEC/EN ) II 3D Ex tc IIIB T... C Dc Bruksanvisning Lågspänningsmotor SIMOTICS XP Typ 1MB5 - axelhöjd 400/450 Utgåva 10/2018

2

3 Inledning 1 Säkerhetsanvisningar 2 Lågspänningsmotor 1MB5 AH400/450 SIMOTICS XP Bruksanvisning Beskrivning 3 Förberedelser för användning 4 Montering 5 Elektrisk anslutning 6 Idrifttagning 7 Drift 8 Underhåll 9 Reservdelar 10 Skrotning 11 Service & Support Tekniska data Kvalitetsdokument A B C För användning i zon 2 (IEC/EN ) För användning i zon 22 (IEC/EN ) 10/2018 A5E A

4 Juridisk information Varningskoncept Denna handbok innehåller anvisningar, som du måste iakttaga för din personliga säkerhet och för att undvika materielskador. Anvisningarna för din personliga säkerhet framhävs av en varningstriangel, anvisningar för enbart materielskador står utan varningstriangel. Allt efter farlighetsgrad skildras varningsanvisningarna i avtagande ordningsföljd i följande beskrivning. FARA betyder att dödsfall eller svåra personskador kommer att inträda, om inte lämpliga försiktighetsåtgärder vidtages. VARNING betyder att dödsfall eller svåra personskador kan inträda, om inte lämpliga försiktighetsåtgärder vidtages. SE UPP betyder att lätta personskador kan inträda, om inte lämpliga försiktighetsåtgärder vidtages. OBSERVERA betyder att materielskador kan inträda, om inte lämpliga försiktighetsåtgärder vidtages. Vid uppträdande av flera farlighetsgrader används alltid varningsanvisningen för den högsta graden. När det i en varningsanvisning varnas med en varningstriangel för personskador, då kan i samma varningsanvisning dessutom finnas en varning för materielskador bifogad. Kvalificerad personal Produkten eller systemet som tillhör denna dokumentation får endast hanteras av kvalificerad personal för vardera arbetsområde under beaktande av de för arbetsområdet gällande dokumentationerna, speciellt i dessa förekommande säkerhets- och varningsanvisningar. Kvalificerad personal kan på grund av sin utbildning och erfarenhet identifiera risker vid hanteringen av produkten/systemet och undvika möjliga faror. Avsedd användning av produkter från Siemens Var vänlig och iakttag följande: Märken VARNING Siemensprodukter får endast användas för de ändamål som anges i katalogen och i den tillhörande tekniska dokumentationen. Om främmande produkter och komponenter används måste dessa vara rekommenderade resp. godkända av Siemens. Felfri och säker produktfunktion förutsätter korrekt transport samt korrekt förvaring, uppställning, montering, installering, driftstart, manövrering och underhåll. Föreskrivna omgivningsvillkor måste följas. Anvisningar i den tillhörande dokumentationen måste beaktas. Alla med skyddsmärket markerade beteckningar är av Siemens AG registrerade varumärken. De övriga beteckningarna i detta dokument kan vara märken, vars användning av tredje man för eget ändamål kan skada innehavarens rättigheter. Ansvarsbefrielse Vi har kontrollerat innehållet i den tryckta skriften med avseende på överensstämmelse med den beskrivna hårdoch mjukvaran. Trots detta kan avvikelser inte uteslutas så att vi inte kan garantera en fullständig överensstämmelse. Uppgifterna i denna skrift kontrolleras regelbundet, nödvändiga ändringar ingår i de följande upplagorna. Siemens AG Division Process Industries and Drives Postfach NÜRNBERG TYSKLAND A5E A P 10/2018 Ändringar förbehållna Copyright Siemens AG Alla rättigheter förbehålls

5 Innehållsförteckning 1 Inledning Om denna handledning Ställa samman personliga dokument Säkerhetsanvisningar Information för den anläggningsansvarige De 5 säkerhetsreglerna Utbildad personal Säker hantering av elektriska maskiner Användning i explosionsfarliga områden Elektrostatiskt utsatta komponentgrupper Starkt laddningsgenererande processer Elektromagnetiska fält vid drift av anläggningar med elektrisk energiteknik Särskilda utföranden och konstruktionsvarianter Beskrivning Användningsområde Typskylt Uppbyggnad Kylning och ventilation Lagring Omgivningsvillkor Optioner Förberedelser för användning Säkerhetsrelevanta aspekter vid projektering av anläggning Respektera driftssätt Säkerställa kylning Termiskt motorskydd (beroende på utförande) Kylluftkvalitet separat fläkt Låskrets för separat fläktmotor Låskrets för stationärt värmesystem (option) Konstruktion IM B5 med stödfot Ljudemissionsvärden Varvtalsgränsvärden...27 Bruksanvisning, 10/2018, A5E A 3

6 Innehållsförteckning 4.11 Fluktuationer i spänning och frekvens vid nätdrift Systemegenfrekvenser Torsionsbelastning av axellänken genom störningar i den elektriska anslutningen Leverans Transport och magasinering Transportmärkningar Lyfta och transportera Säkra rotor Magasinering Explosionsfara vid idrifttagandet om felaktigt magasinerad Elektromagnetisk kompatibilitet Montering Säkerhetsanvisningar för monteringen Förbereda montering Förutsättningar för monteringen Isolationsmotstånd och polarisationsindex Kontrollera isolationsmotstånd och polarisationsindex Förbereda anslutningsytor Välja fästskruvar Lyfta och positionera maskinen på användningsplatsen Ställa upp maskinen Kontrollera fästpunkter Säkerställa kylning Balansering På- och avdragning av kraftuttagselement Ta loss rotorhållaren Avlägsna rotorhållare på maskiner med vertikal konstruktion Avlägsna korrosionsskydd Tappa ut kondensvatten Axial- och radialkrafter Rikta upp och sätta fast maskin Förutsättningar för korrekt uppriktning och säker fastsättning Motor vertikal och horisontal positionering Rikta upp och sätta fast maskin med arbetsmaskin (IM B3 / IM B35) Upprikta och sätta fast maskin med arbetsmaskin (IM B5) Fästa stödfot på konstruktion IM B Rikta upp och sätta fast maskin med arbetsmaskin (IM V1, IM V10) Elektrisk anslutning Säkerhetsanvisningar för den elektriska anslutningen Grundregler Dra kabel med droppslinga Uttagslåda Uttagslåda TB3R Uttagslåda 1XB Bruksanvisning, 10/2018, A5E A

7 Innehållsförteckning Uttagslåda 1XB Vrida uttagslåda (tillval) Demontera/montera lock uttagslåda Anslutning utan uttagslåda Ansluta maskin Välja kabel Klämmornas beteckningar Rotationsriktning Anslutning av fritt utförda ledningar Anslut metallskärmen i uttagslådan Certifierade ledningsinföringar, gängadaptrar och förslutningsproppar Oborrad införingsplatta Ansluta jordledare Ledaranslutning Föra in kabel i uttagslådan Lägga kabel Ansluta kabel med kabelskor Ansluta kabel utan kabelskor Användning av entrådig kabel Användning av aluminiumledare Minsta luftavstånd Anslutning med överfallsklämmor Avsluta anslutningsarbeten Ansluta hjälpströmkretsar Välja kabel Föra in och dra kabel i hjälputtagslådan Ansluta temperaturövervakning till statorlindningen (beroende på utförande) Anslut metallskärmen i uttagslådan Egensäker strömkrets för givare eller sensorer Avsluta anslutningsarbeten Idrifttagning Åtgärder innan idrifttagning Mäta isolationsmotstånd och polarisationsindex Inställningsvärden för övervakning av lagertemperatur Ta separat fläkt i drift Inkoppling Drift Säkerhetsanvisningar för driften Drift i explosionsfarliga områden Eftersmörja rullager Återtillkoppling efter Nödstopp Elektriska och mekaniska störningar Störningar på rullager...89 Bruksanvisning, 10/2018, A5E A 5

8 Innehållsförteckning 8.6 Frånkoppling Driftupphåll Åtgärder vid driftpauser Stilleståndsskador på rullagren Underhåll Säkerhetsanvisningar för underhåll Inspektion och service Säkerhetsanvisningar för inspektion och underhåll Allmänna inspektionsuppgifter Första inspektionen efter montering eller reparation Huvudinspektion Underhållsintervall Inspektion och service av det stationära värmesystemet Bedömning av rullagringen Eftersmörjningsintervall och fettyper för drift av rullager Volym för utrymmet förbrukat fett Täta rullagren (option "Höjd kapslingsklass") Håll kylluftströmmen ren Rengöring Tappa ut kondensvatten Åtgärda lackskador Efterlackering Underhåll av uttagslådor Reparation Grunder Skruvar med precote-beskiktning Skruvkopplingar Fläktkåpa Ytterfläkt av metall Ytterfläkt av plast Kåpa separat fläkt Rullager Montera ur rullager Montera ur V-ringen Montera ur labyrintpackningsringen Montera in rullager Montera in V-ring Montera in V-ring (option "Förhöjd kapslingsklass") Montera in labyrintpackningsring Kopplingsanslutningar Montera skyddstak, varvtalsgivare under skyddstak Bromstillbyggnad (tillval) Åtdragningsmoment för uttagsplint och jordning Täta maskinen Reservdelar Beställningsuppgifter Beställning av delar Bruksanvisning, 10/2018, A5E A

9 Innehållsförteckning 10.3 Leta reservdelar via internet Delgrupper Maskindelar Statorer och rotorer Ventilation Separat fläkt Uttagslåda TB3R Uttagslåda 1XB Uttagslåda 1XB Rullager DE-sida med lagerhus Rullager NDE-sida med lagerhus Rullager DE-sida utan lagerhus Rullager NDE-sida utan lagerhus Rullager DE-sida - lagersköld med integrerat lagerlock Rullager NDE-sida - lagersköld med integrerat lagerlock Normdelar Skrotning A B C 11.1 RoHS - Begränsning av användningen av vissa farliga ämnen Information enligt artikel 33 i REACH-förordningen Förbereda demontering Ta isär maskin Avfallshantera komponenter Service & Support Tekniska data B.1 Åtdragningsmoment för skruvanslutningar Kvalitetsdokument Index Bruksanvisning, 10/2018, A5E A 7

10 Innehållsförteckning 8 Bruksanvisning, 10/2018, A5E A

11 Inledning 1 I den följande texten betecknas motorn som elektrisk maskin" resp. förkortat även bara som maskin". Denna bruksanvisning täcker inte alla uppdragsspecifika utföranden i produktspektret. Ytterligare informationer om detta finns i katalogen. 1.1 Om denna handledning Denna bruksanvisning beskriver maskinen och ger information om hur den ska hanteras från leverans till skrotning. Spara bruksanvisningen för framtida bruk. Läs igenom bruksanvisningen innan någonting ska göras med maskinen. Följ alltid anvisningarna. På så sätt garanterar du en ofarlig och störningsfri funktion samt en lång användningstid för maskinen. I denna instruktion finns säkerhetsanvisningar och handlingsrelaterade varningar. Respektera dessa säkerhetsanvisningar vid alla aktiviteter på och med maskinen för din egen säkerhets skull, för skydd av andra personer och för undvikande av material- och miljöskador. Om du har förslag på hur man kan förbättra dokumentationen är du välkommen att kontakta Servicecenter (Sida 139). Textmarkeringar I denna instruktion finns följande textmarkeringar: 1. Arbetsbeskrivningar visas som numrerad lista. Respektera ordningsföljden för arbetsstegen. För uppräkningar används listpunkt. Tankestreck kännetecknar uppräkningar i andra planet. Märk Vid Observera finns viktig information om produkten, hanteringen av produkten eller respektive dokumentation. 1.2 Ställa samman personliga dokument På internetsidorna i Industry Online Support har du möjlighet att ställa samman personliga dokument med funktionen Dokumentation ( documentation) Bruksanvisning, 10/2018, A5E A 9

12 Inledning 1.2 Ställa samman personliga dokument Med funktionen "Dokumentation" ställer du samman din egen Dokumentation från handböckerna i Produkt-Supporten. Du kan också komplettera dessa sammanställningar med annat innehåll från Produkt-Supporten som FAQs eller karakteristika. I funktionen "Dokumentation" har du möjlighet, att lägga in och förvalta de egna sammanställningarna i en egen struktur. Därvid kan du radera eller flytta enskilda kapitel eller ämnen. Även eget innehåll kan dessutom fogas in via notisfunktionerna. Den färdiga Dokumentationen" kan t. ex. exporteras som PDF. Med funktionen "Dokumentation" ställer du effektivt samman din egen anläggningsdokumentation. Dokumentationen" som sammanställts på ett språk kan du också automatiskt låta matas ut på ett annat tillgängligt språk. Den fulla funktionaliteten står endast till förfogande för inloggade användare. 10 Bruksanvisning, 10/2018, A5E A

13 Säkerhetsanvisningar Information för den anläggningsansvarige Denna elektriska maskin är koncipierad, byggd och avsedd för användning i industrianläggningar enligt föreskrifterna i direktivet 2014/35/EU ("Lågspänningsdirektivet"). Vid användning av den elektriska maskinen utanför den Europeiska Unionen följs de för landet specifika föreskrifterna. Följ de lokala och branschspecifika säkerhets- och konstruktionsföreskrifterna. De som ansvarar för anläggningen måste säkerställa nedanstående: Planerings- och projekteringsarbeten samt alla arbeten på och med maskinen utförs endast av kvalificerad personal. Bruksanvisningen finns alltid tillgänglig vid alla arbeten. Tekniska data och föreskrifter beträffande nödvändiga förutsättningar vid montering, anslutning, drift samt i omgivning iakttas konsekvent. De specifika konstruktions- och säkerhetsföreskrifterna samt föreskrifterna för användning av personlig skyddsutrustning respekteras. Märk Sök hjälp och stöd hos ansvariga Servicecenter (Sida 139) för planering, montering, idrifttagning och service. Denna maskin är konstruerad, byggd, provad och avsedd för användning i industrianläggningar med explosiv atmosfär enligt direktivet 2014/34/EU ("Explosionsskyddsdirektivet"). Idrifttagning av maskinen i områden med explosiv atmosfär förblir förbjuden tills konformitet med detta direktiv har bevisats med ett motsvarande certifikat. Ta maskinen i drift först när anläggningens överensstämmelse med lämpligt giltigt direktiv har fastställts. Vid användning av maskinen utanför EU följer du de för landet specifika föreskrifterna. 2.2 De 5 säkerhetsreglerna För din personliga säkerhets skull och för att undvika materialskador, ska du, när du utför arbeten på maskinen, alltid följa de säkerhetsrelevanta anvisningarna samt iaktta följande fem säkerhetsregler enligt EN "Arbete i spänningsfritt tillstånd". Använd de fem säkerhetsreglerna i nämnd ordningsföljd innan du börjar arbeta på maskinen. 5 säkerhetsregler 1. Frikoppla. Frånskilj även hjälpströmkretsarna, t.ex. stilleståndsvärmare. 2. Säkra mot återinkoppling. Bruksanvisning, 10/2018, A5E A 11

14 Säkerhetsanvisningar 2.4 Säker hantering av elektriska maskiner 3. Fastställ spänningsfrihet. 4. Jordning och kortslutning. 5. Täck eller skärma av angränsande delar under spänning. Efter det arbetet avslutats upphäver du åter de vidtagna åtgärderna i omvänd ordningsföljd. 2.3 Utbildad personal Alla arbeten på maskinen får endast utföras av kvalificerad personal. Kvalificerad personal enligt denna dokumentation är personer som uppfyller följande förutsättningar: De är på grund av sin utbildning och erfarenhet i stånd att förutse riskerna inom respektive aktivitetsområde och att undvika möjliga faror. De har av den ansvarige fått i uppdrag att utföra arbeten på maskinen. 2.4 Säker hantering av elektriska maskiner Säkerheten på arbetsplatsen beror av uppmärksamhet, samvetsgrannhet och förnuft hos alla personer som installerar, driver och underhåller maskinen. Förutom iakttagande av de angivna säkerhetsåtgärderna skall man principiellt vara försiktig i närheten av maskinen. Ge alltid akt på din säkerhet. Iakttag för undvikande av olyckor även följande: Allmänna säkerhetsföreskrifter i respektive användningsland Specifika föreskrifter från den som driver anläggningen och för användningsområdet Specifika överenskommelser som har gjorts med den som driver anläggningen Separata säkerhetsanvisningar som levererades med maskinen Säkerhetssymboler och anvisningar på maskinen och dess förpackning Fara genom delar som står under spänning Spänningssatta delar utgör en risk. Genom att avlägsna täckkåpor är beröringsskyddet för aktiva delar inte längre garanterat. Genom att närma sig aktiva delar kan de minsta luft- och krypsträckorna underskridas. Beröring eller närmande kan leda till dödsfall, allvarliga kroppsskador eller materialskador. Se till att delar som står under spänning är tillförlitligt täckta. Om du måste ta bort täckkåpor, koppla först från maskinen. Respektera de "5 säkerhetsreglerna" (Sida 11). 12 Bruksanvisning, 10/2018, A5E A

15 Säkerhetsanvisningar 2.5 Användning i explosionsfarliga områden Fara genom roterande delar Roterande delar utgör en fara. Genom att avlägsna täckkåpor är beröringsskyddet för roterande delar inte längre garanterat. Beröring av roterande delar kan leda till dödsfall, allvarliga kroppsskador och materialskador. Se till att roterande delar är tillförlitligt täckta. Om du måste ta bort täckkåpor, koppla först från maskinen. Respektera de "5 säkerhetsreglerna" (Sida 11). Ta bort täckkåporna först när de roterande delarna står fullständigt stilla. Förbränningsrisk genom heta ytor Vissa maskindelar kan bli heta under drift. Vid beröring kan brännskador bli följden. Berör inga maskindelar under driften. Låt maskinen först svalna innan du börjar med arbetena på maskinen. Kontrollera delarnas temperatur innan de vidrörs. Använd vid behov lämplig skyddsutrustning. Skador på hälsan genom kemiska substanser Kemiska substanser som är nödvändiga för installation, drift och underhåll av maskinen kan vara hälsofarliga. Följ produktinformationen från tillverkaren. Fara genom lättantändliga och brännbara substanser Kemiska substanser som är nödvändiga för installation, drift och underhåll av maskinen kan vara lättantändliga eller brännbara. Vid ej sakkunnig hantering kan dessa substanser ta eld. Brännskador och materialskador kan bli följden. Följ produktinformationen från tillverkaren. 2.5 Användning i explosionsfarliga områden Elektriska anläggningar inom områden där explosionsrisk föreligger måste monteras, installeras och bedrivas av den ansvarige i enlighet med gällande föreskrifter och förordningar. Märk Grundläggande krav på elektriska anläggningar och deras drift i explosionsfarliga områden finns t.ex. i direktivet 1999/92/EG och i normen IEC / EN Bruksanvisning, 10/2018, A5E A 13

16 Säkerhetsanvisningar 2.6 Elektrostatiskt utsatta komponentgrupper Antändningsrisk Uppskattningen av riskerna vid driften, driftvillkoren i lokalen och de erforderliga övervakningsmetoderna måste obligatoriskt klarläggas av den driftansvarige i samråd med behöriga kontrollmyndigheter. De nödvändiga åtgärderna måste den driftansvarige ovillkorligen låta utföra. Maskintillverkaren kan inte ge några allmängiltiga rekommendationer för detta. Beakta informationen i denna bruksanvisning. Märk Grundläggande informationer för bedömning av tändningsfaror genom elektriska instrument och deras drift i explosionsfarliga områden finns t.ex. i direktiven 2014/34/EU och 1999/92/EG samt i standard IEC / EN När för maskinen en tredje parts certifiering föreliggar då respekterar du däri fastlagda tekniska data och speciellt kraven. Certifikatet måste föreligga före idrifttagningen. 2.6 Elektrostatiskt utsatta komponentgrupper Materialskador på grund av elektrostatisk urladdning Elektroniska komponentgrupper innehåller elektrostatiskt utsatta komponenter. Dessa komponenter kan skadas eller förstöras vid inkorrekt handhavande. För att undvika materialskador följer du nedanstående anvisningar. Vidrör elektroniska komponentgrupper endast när du ovillkorligen måste arbeta på dessa komponentgrupper. Den ifrågavarande personens kropp måste vara elektrostatiskt urladdad och jordad direkt innan elektroniska komponentgrupper vidrörs. Sätt inte elektroniska komponentgrupper i kontakt med elektriskt isolerande material som t.ex.: Plastfolie Plastdelar Isolerande dukar Kläder i syntetiskt material Komponentgrupper får endast läggas på ledande underlag. Förpacka, förvara och transportera elektroniska komponentgrupper och delar endast i ledande förpackningar, t.ex.: Metalliserade plast- eller metallbehållare Ledande skumplast Hushållsaluminiumfolie 14 Bruksanvisning, 10/2018, A5E A

17 Säkerhetsanvisningar 2.7 Starkt laddningsgenererande processer De erforderliga ESD-skyddsåtgärderna för elektrostatiskt utsatta komponenter visas i nedanstående bild. a = Ledande golv b = ESD-bord c = ESD-skor d = ESD-rock e = ESD-armband f = Skåpets jordningsanslutning Explosionsrisk på grund av elektrostatisk urladdning Elektrostatiska urladdningar utgör en potentiell tändkälla. Farliga elektrostatiska uppladdningar kan bl.a. uppstå genom mekanisk friktion, luftströmmar innehållande partiklar eller ej jordade personer, t. ex. under underhålls- eller rengöringsarbeten. I en explosionsfarlig atmosfär kan denna antändas och orsaka en explosion. Det kan leda till död, allvarliga kroppsskador eller materialskador. Undvik de ovan nämnda arbetena på ej metalliska delar t. ex. skumgummi vid ljuddämparna. Följ ESD-skyddsåtgärderna. 2.7 Starkt laddningsgenererande processer Starkt laddningsgenererande processer Starkt laddningsgenererande processer, som är starkare än manuell friktion, är t. ex. följande: Drift av högspänningselektroder och jonisatorer Närvaro av snabbt rörliga delar på ytor t. ex. sprutade laddningar (elektron- resp. jonvind) vid elektrostatiska beskiktningsprocesser. Pneumatiskt transporterat damm och lösgods Strömmande resp. hydrauliskt transporterade vätskor och droppar. Maskinellt drivna remmar, borstar och folier osv. Explosionsrisk genom starkt laddningsgenererande processer Starkt laddningsgenererande processer kan leda till trädformiga/kvastformiga urladdningar och till explosion. Bruksanvisning, 10/2018, A5E A 15

18 Säkerhetsanvisningar 2.9 Särskilda utföranden och konstruktionsvarianter Det kan leda till död, allvarliga kroppsskador eller materialskador. Undvik dessa processer i områden med risk för gas- och dammexplosion på icke metalliska på ytan liggande komponenter t. ex. färgskikt. Dessa former av urladdningar är inte täckta av det aktuella normläget. De använda icke metalliska på ytan liggande komponenterna t. ex. färgskikt, undergår en elektrostatisk lämplighetskontroll på fabriken. Motorn är försedd med originallack vid leveransen. Använd kontrollerat originallack vid överlackering. Användning av ett av Siemens ej kontrollerat, dock elektrostatiskt lämpligt lack är möjligt. Den elektrostatiska kontrollen av hela systemet åligger den driftansvarige. 2.8 Elektromagnetiska fält vid drift av anläggningar med elektrisk energiteknik Energiteknikens elektriska anläggningar skapar elektromagnetiska fält under driften. Vid uppehåll i omedelbar närhet till maskinen kan livsfarliga felfunktioner uppträda i medicinska implantat t. ex. pacemakers. Vid magnetiska eller elektroniska databärare kan dataförluster uppträda. Skydda den personal som är verksam vid anläggningen genom lämpliga åtgärder som t.ex. markeringar, avspärrningar, undervisning i säkerhetsåtgärder och varningsskyltar. Beakta de skydds- och säkerhetsföreskrifter som gäller i respektive land. Det är förbjudet för personer med pacemaker att uppehålla sig inom maskinens område. För inte med några magnetiska eller elektroniska databärare. 2.9 Särskilda utföranden och konstruktionsvarianter Märk Fastställ maskinutförandet före alla arbeten på maskinen. Om avvikelser och oklarheter uppträder frågar du tillverkaren under angivande av typbeteckning samt fabriksnummer (se typskylt), eller du vänder dig till Servicecenter (Sida 139). 16 Bruksanvisning, 10/2018, A5E A

19 Beskrivning Användningsområde De roterande elektriska maskinerna i denna serie används inom industriell drivning. De kan användas i stor utsträckning inom drivningsteknik, samt för nätdrift och i samband med frekvensomriktare. De utmärker sig genom hög prestanda, robusthet, lång livslängd och hög pålitlighet. Maskinerna i denna serie är lågspännings-växelströms-asynkronmotorer med cylinderformad axelände och kilspår. Ändamålsenlig användning av maskinen Denna maskin är ägnad för industriella anläggningar. De uppfyller de harmoniserade normerna i EN / IEC (VDE 0530). Användning inom ex-området är förbjudet, såvida inte beteckningen på maskinen uttryckligen tillåter en nät- eller omformardrift. Om andra, högre krav ställs t.ex. vid användning utanför industriella områden (t.ex. om barn finns i närheten), skall dessa villkor efterföljas vid installation på plats. Märk Maskindirektiv Lågspänningsmaskiner är komponenter till inmontering i maskiner i enlighet med det aktuella maskindirektivet. Idrifttagning förblir förbjuden tills slutproduktens konformitet med detta direktiv har fastställts. Norm EN / IEC ska uppfyllas. Användning av maskiner utan CE-märkning Maskiner utan CE-märkning är avsedda för användning utanför Europeiska ekonomiska samarbetsområdet (EES). Använd aldrig några maskiner utan CE-märkning inom EES. Bruksanvisning, 10/2018, A5E A 17

20 Beskrivning 3.1 Användningsområde Tändskyddsklass Ex ec Denna maskin är utförd i tändskyddsklass Ex ec enligt IEC / EN Den får därför användas i explosionsfarliga områden i zon 2 enligt IEC / EN VARNING Explosionsrisk Denna maskin är inte koncipierad för användning i områden med risk för dammexplosion eller i områden i vilka explosionsfara föreligger genom hybridblandningar. Om den drivs i dessa områden kan det leda till en explosion. Det kan leda till död, allvarliga kroppsskador eller materialskador. Driv inte denna maskin i områden med risk för dammexplosion eller i områden i vilka explosionsfara föreligger genom hybridblandningar. Tändskyddsklass Ex tc Denna maskin är utförd i tändskyddsklassen "Skydd av hus" (Ex tc IIIB) enligt IEC / EN och IEC / EN Den får därför drivas i explosionsfarliga områden med brännbart, ej ledande damm motsvarande zon 22 enligt IEC / EN VARNING Explosionsrisk Denna maskin är inte konstruerad för användning i följande områden: Gasexplosionsfarliga områden. Områden där explosionsrisk föreligger på grund av hybridblandningar. Områden med damm från explosiva ämnen. Explosionsfarliga områden med ledande damm Områden med pyrofora ämnen. Om maskinen drivs i dessa områden kan det leda till en explosion. Det kan leda till död, allvarliga kroppsskador eller materialskador. Driv inte denna maskin i ovan nämnda områden. Explosionsrisk genom hybridblandningar Hybridblandningar är blandningar av brännbart damm med gas luft-blandningar, som tillsammans kan bilda en farlig explosiv atmosfär när de uppträder samtidigt. Förändringar i de säkerhetstekniska parametrarna kan då uppkomma, som t.ex. ändring av zonindelning, ökning av explosionstryck, minskning av lägsta tändenergi och en minskning av de högsta temperaturer som ska iakttas. 18 Bruksanvisning, 10/2018, A5E A

21 Beskrivning 3.2 Typskylt Det kan leda till explosion. Det kan leda till död, allvarliga kroppsskador eller materialskador. När hybridblandningar uppträder måste man av detta skäl betrakta de relevanta parametrarna för såväl gas (zonerna 0, 1 och 2) som för damm (zonerna 20, 21 och 22). Huruvida den parameter som är avgörande för att en antändning påverkas ogynnsamt i samband med en hybrid blandning måste i det enskilda fallet bedömas av personal med relelvant kompetens. Motorer med dubbla märkskyltar för G ("Gas") och D ("Dust") får när dessa föreligger samtidigt endast sättas in efter det att användaren dessförinnan har kontrollerat egenskaperna hos den hybrida blandningen. 3.2 Typskylt Typskylt På typskylten finns identifikationsdata och de viktigaste tekniska data. Data på typskylten och i kontrakt fastlagda överenskommelser bestämmer gränserna för avsedd användning. Bruksanvisning, 10/2018, A5E A 19

22 Beskrivning 3.3 Uppbyggnad Data på typskylten (1) Produktionsort (23) Eftersmörjningsmängd NDE (2) Motortyp (24) Fettsorter (3) Motortyp (25) NEMA-norm (4) Beställningsnummer (26) Kylningstyp enligt NEMA MG1 (5) Serienummer / tillverkningsår (27) Driftssätt enligt NEMA MG1 (6) IEC/EN-norm (28) Tillståndsuppgifter, t.ex. option Y84 (7) Byggstorlekar (29) Motordesign: endast för nätdrift eller omformardugligt (8) Konstruktion (30) Märkspänning och koppling (9) Vikt (31) Märkfrekvens (10) Termisk klass för isolersystemet / tillgodogörande (32) Märkström (11) Tillåtet område för omgivningstemperaturen (33) Märkeffekt i kw (12) Vibrationsintensitet (34) Märkeffektfaktor (13) Kapslingsklass (35) Verkningsgrad enligt IEC/EN (14) Maximalt varvtal (36) Märkvarvtal (15) Maximalt tillåten uppställningshöjd (37) Verkningsgradsklass enligt IEC/EN (16) Spänning / effekt hos stilleståndsvärmaren (38) Märkeffekt i HP (17) Kylningstyp (39) Code Letter enligt NEMA MG 1 (18) Rotationsriktning (40) Produktionsland (19) Lagertyp DE (41) Klassifikationssällskap (20) Lagertyp NDE (42) Märkning för balansering (21) Eftersmörjningsmängd DE (43) Märkning för verkningsgradsklass (22) Eftersmörjningsfrist (44) Landesspecifik märkning t.ex. CSA-Mark Verkningsgradskrav Enligt EU-förordning (EG) nr 640/2009 gäller i det europeiska ekonomiska samarbetsområdet sedan verkningsgradskravet IE3 för lågspänningsmotorer med en effekt på 7,5 kw till 375 kw för nätdrift. Fr.o.m gäller det nya verkningsgradskravet IE3 för motorer med en effekt på 0,75 kw till 375 kw för nätdrift. För motorer som drivs med omformare gäller fortfarande verkningsgradskravet IE2. Observera respektive giltiga landsspecifika regler. 3.3 Uppbyggnad Maskinutförande De föreskrifter och normer som ligger till grund för konstruktionen och tester av denna maskin står på typskylten. 20 Bruksanvisning, 10/2018, A5E A

23 Beskrivning 3.3 Uppbyggnad Maskinutförandet motsvarar i princip efterföljande standarder. Tillstånden hos de refererade harmoniserade standarderna hittar du i EG-försäkran (-försäkringarna) om överensstämmelse. Tabell 3-1 Maskinutförande Kännetecken Norm Dimensioner och driftsförhållanden IEC / EN Skyddstyp IEC / EN Kylning IEC / EN Konstruktion IEC / EN Anslutningsbeteckningar och rotationsriktning IEC / EN Ljudemissonsvärde IEC / EN Startegenskaper, roterande elektriska maskiner IEC / EN * Vibrationsnivåer IEC / EN Vibrationsgränsvärden DIN ISO * Endast för maskiner för nätdrift För explosionssäkra maskiner gäller dessutom följande normer: Tabell 3-2 Maskinutförande med tändskyddsklass Ex t Kännetecken Norm Tändskyddsklass Ex t 1 IEC / EN IEC / EN Option, beroende på beställning För explosionssäkra maskiner gäller dessutom följande normer: Tabell 3-3 Maskinutförande med tändskyddsklass Ex ec Kännetecken Norm Tändskyddsklass Ex ec 1 IEC / EN IEC / EN Option, beroende på beställning Kylning och ventilation Ytkylningen varierar allt efter utförande. Bruksanvisning, 10/2018, A5E A 21

24 Beskrivning 3.3 Uppbyggnad Självventilering (standard): Kyltyp IC 411 enligt EN / IEC På statorhusets NDE-sida finns en fläktkåpa för tillförsel av luft utifrån. Ytterluften sugs in genom öppningar i fläktkåpan och strömmar axialt över husets yttre kylribbor. Fläkthjulet för den yttre kylluftströmmen är fäst på maskinaxeln. Fläkthjulen är oberoende av vridriktningen. Kontrollera kylverkan om maskinen bromsas eller stängs av ofta eller om varvtalet ständigt regleras under märkvarvtalet. Ytkylning genom relativrörelse av kylluften (tillval): Kyltyp IC 418 enligt EN / IEC Stängd maskin, fläktfri kylning av husets yta med yttre kylluftström. Uppgift för nödvändig kylluftström på förfrågan. Separat ventilation (tillval): Kyltyp IC 416 enligt EN / IEC Kylning oberoende av varvtal erhålls genom en, av maskinens driftstillstånd oberoende konstruktionsenhet (separat ventilering). Denna konstruktionsenhet är avslutad utåt med en fläktkåpa. Den förfogar över en egen huvuddrift med fläkthjul, med vilket den för maskinens kylning nödvändiga kylluftströmmen skapas Lagring För stöttning och lägesstyrning av maskinaxeln i fasta maskindelar används rullager. Ett rullager fungerar som fast lager, som överför axiala och radiala krafter från den vridbara maskinaxeln till den faststående maskindelen. Det andra valslagret är utfört som lös- och stödlager för att tillåta termiska spänningar inne i maskinen och överför radiala krafter. Lagrens livslängd Nominell (beräknad) livslängd för lagren enligt ISO 281 uppgår minst till timmar vid utnyttjande av de tillåtna radiala / axiala krafterna. Den livslängd som kan uppnås för lagren kan dock vid mindre krafter vara betydligt större, t.ex. vid drift med utjämningskoppling. Maskinen har allt efter utförande, och motsvarande de driftsförhållande som angetts vid beställningen, utrustats med olika rullagervarianter, se smörjningskylt. Tabell 3-4 Rullagervarianter Vågrät konstruktion, kopplingskraftuttag Vågrät konstruktion, för förhöjda tvärkrafter t. ex. vid remkraftuttag DE-sida: Spårkullager som fastlager NDE-sida: Spårkullager som frigående lager med axiala tryckfjädrar DE-sida: Cylinderrullager som frigående lager NDE-sida: Spårkullager som fastlager Lodrät konstruktion DE-sida: Kombination kullager för axiellt och radiellt tryck/ spårkullager som fastlager NDE-sida: Spårkullager som frigående lager med axiala tryckfjädrar 22 Bruksanvisning, 10/2018, A5E A

25 Beskrivning 3.3 Uppbyggnad Maskinens konstruktionstyp finns angiven på typskylten. Maskinen är byggd enligt kapslingsklassen på typskylten och kan ställas upp i dammig eller fuktig omgivning Omgivningsvillkor Tabell 3-5 Gränsvärden för omgivningsförhållandena för motorer i standardutförande Omgivningstemperatur -20 C Uppställningshöjd 1000 m ö. h. Luft med normal syrehalt, vanligtvis 21 % ( V / V ) Vid avvikande omgivningsförhållanden gäller uppgifterna på typskylten eller i katalogen Optioner Maskinen kan vara utrustad med följande beståndsdelar: I statorlindningen inbyggd temperatursensor som temperaturövervakning och skydd av statorlindningen för överhettning. Stilleståndsvärmare för maskiner vars lindningar är utsatta för de klimatiska förhållanden som daggbildning förorsakar. Maskiner kan vara utrustade med följande beståndsdelar: Broms Impulsgivare Separat ventilering Mätnippel för SPM-stötimpulsmätning för lagerkontroll Bruksanvisning, 10/2018, A5E A 23

26 Beskrivning 3.3 Uppbyggnad 24 Bruksanvisning, 10/2018, A5E A

27 Förberedelser för användning 4 God planering och förberedelse av maskinens användning är viktiga förutsättningar för en enkel och korrekt installation, säker drift och tillgänglighet av maskinen för underhåll och reparation. I detta kapitel får du veta vad du ska iakttaga vid projekteringen av anläggningen vad gäller denna maskin och förbereda innan maskinen levereras. 4.1 Säkerhetsrelevanta aspekter vid projektering av anläggning Resterande risker utgår från maskinen. Dessa finns beskrivna i kapitlet "Säkerhetsanvisningar" (Sida 11) eller de tematiskt tillordnade avsnitten. Sörj genom lämpliga säkerhetsanordningar som kåpor, avspärrningar, markeringar osv. för en säker drift av maskinen inom anläggningen. 4.2 Respektera driftssätt Respektera driftssättet för maskinen. Undvik övervarvtal och därmed skador på maskinen med en lämplig styrning. 4.3 Säkerställa kylning Säkerställ att maskinen får tillräcklig kylning genom kylluftsströmmen på användningsplatsen: Se därför till att kylluften strömmar till och från obehindrat. Full effekt från fläkten är endast given om löphjulet har fri tillströmning. Säkerställ att det i axial riktning finns ett fritt avstånd på minst 1 x inströmningsdiametern. Se därför till att maskinen inte åter suger in den varma frånluften. Se därför till att vid en maskin i lodrät konstruktion med luftinträde uppifrån, luftinträdesöppningarna är skyddade mot inträngande av främmande föremål och vatten. 4.4 Termiskt motorskydd (beroende på utförande) Maskinen är utrustad med temperatursensorer för direkt övervakning av motortemperaturen för att skydda maskinen för överbelastning i drift. Planera en motsvarande koppling för övervakning. Se även Inställningsvärden för övervakning av lagertemperatur (Sida 80) Bruksanvisning, 10/2018, A5E A 25

28 Förberedelser för användning 4.8 Konstruktion IM B5 med stödfot För övervakning temperatursensorerna krävs utlösningsdon enligt direktiv 2014/34/EU ("Explosionsskyddsdirektiv"). 4.5 Kylluftkvalitet separat fläkt Kylluften får bara vara svagt kemiskt aggresiv och lätt olje- eller dammhaltig. 4.6 Låskrets för separat fläktmotor Installera för maskiner med separat fläkt en låskrets som förhindrar tillkoppling och drift av huvudmaskinen när den separata fläkten inte är i drift. 4.7 Låskrets för stationärt värmesystem (option) Om den stationära värmen används med maskinen igång, kan maskinen överhettas. Installera en låskrets som kopplar från den stationära värmen vid tillkoppling av maskinen. Koppla till stilleståndsvärmaren först efter frånkopplingen av maskinen. VARNING Explosionsrisk Om det stationära värmesystemet kopplas till direkt efter frånkopplingen av maskinen, kan temperaturklassen eller den maximala yttemperaturen för maskinen överskridas. I en explosionsfarlig atmosfär kan denna antändas och orsaka en explosion. Det kan leda till död, allvarliga kroppsskador eller materialskador. Koppla till stilleståndsvärmaren först efter frånkopplingen av maskinen. Följ för detta uppgifterna på skylten på stilleståndsvärmaren. 4.8 Konstruktion IM B5 med stödfot Stötta maskinen av konstruktion IM B5 dessutom med en stödfot på NDE-sidan. Stödfoten ingår inte i leveransomfånget. Planera en tillräckligt stor stödfot med motsvarande styvhetsgrad. Stödfoten måste kunna bära hela maskinvikten. Maskinens vikt framgår av typskylten, geometridata finns i måttritningen. Nedtill på maskinen finns ett gängat hål M36 i vilket du kan fästa stödfoten. 26 Bruksanvisning, 10/2018, A5E A

29 Förberedelser för användning 4.11 Fluktuationer i spänning och frekvens vid nätdrift VARNING Fara om stöd saknas på NDE-sidan Om maskinen inte stöds på NDE-sidan då kan flänsen inte hålla maskinens vikt. Maskinen eller delar av den kan lossna. Det kan leda till död, allvarliga kroppsskador eller materialskador. Planera en tillräckligt stor stödfot. 4.9 Ljudemissionsvärden Ljudemissionsvärde Maskinen kan under drift ha en ljudemissionsnivå som inte är tillåten för arbetsplatser. Hörselskador kan bli följden. Säkerställ att inga personer uppehåller sig i området med förhöjd bulleremission under driften av maskinen. Sörj med ljudminskande åtgärder för en säker drift av maskinen inom din anläggning. Ljudminskande kan följande åtgärder vara. Skydd Ljudisoleringar Hörselskyddsåtgärder Varvtalsgränsvärden För höga varvtal kan leda till förstöring av maskinen. Det kan leda till död, allvarliga kroppsskador eller materialskador. Förhindra genom styrningen drift över tillåtet varvtal. Beakta uppgifterna för varvtal på typskylten Fluktuationer i spänning och frekvens vid nätdrift Om inget annat finns angivet på typskylten, då motsvarar den tillåtna spännings-/ frekvensvariationen området B i IEC / EN Avvikande tillåtna variationer är angivna på typskylten. Bruksanvisning, 10/2018, A5E A 27

30 Förberedelser för användning 4.14 Leverans Driv maskinen i kontinuerlig drift i område A. Drift under längre tid i område B rekommenderas inte: Ett överskridande av de tillåtna toleranserna för spänning och frekvens kan leda till otillåtet hög uppvärmning av lindningen. På lång sikt kan skador på maskinen bli följden. Begränsa sådana undantag beträffande de därvid förekommande värdena samt tiden och frekvensen när de uppträder. Vidtag efter möjlighet korrigerande åtgärder inom en rimlig tid, t.ex. minskning av effekten. På detta sätt kan du undvika en förkortning av maskinens livslängd genom termiskt åldrande Systemegenfrekvenser Genom för höga vibrationer och systemresonanser kan maskinsatsen ta skada. Projektera och anpassa systemet bestående av fundament och maskinsats så att inga systemresonanser kan uppstå, vid vilka de tillåtna svängningsvärdena överskrids. Svängningsvärdena enligt ISO får inte överskridas Torsionsbelastning av axellänken genom störningar i den elektriska anslutningen Vid störningar i den elektriska anslutningen vid drift kan för höga luftspaltmoment uppstå, som kan leda till ytterligare mekaniska torsionsbelastningar av axellänken. Fara genom torsionsbelastningar i axellänken Vid felaktig projektering kan de mekaniska torsionsbelastningarna av axellänken leda till förstörelse av maskinen. Det kan leda till död, allvarliga kroppsskador eller materialskador. Ta hänsyn till projekteringsdata vid planering av anläggningen. Planeraren av anläggningen bär ansvaret för hela axellänken Leverans Kontrollera att allt som ska ingå i leveransen finns med Motorsystemen är sammansatta individuellt. Kontrollera omedelbart om leveransens innehåll överensstämmer med följesedlarna. Siemens garanti gäller inte om du i efterhand skickar in en reklamation för att något fattas. Anmäl genast märkbara transportskador till leverantören. Anmäl genast uppenbara brister/ofullständig leverans till Siemens-representanten. Förvara den till leveransen bifogade bruksanvisningen, på ett lättillgängligt ställe. 28 Bruksanvisning, 10/2018, A5E A

31 Förberedelser för användning 4.15 Transport och magasinering Typskylten som ligger löst bifogad, tillval, är avsedd att fästas på eller vid maskinen eller anläggningen så att alla kan se dess maskindata Transport och magasinering Respektera vid alla arbeten på maskinen följande: Följ de allmänna säkerhetsanvisningarna. (Sida 11) Respektera de nationella och branschspecifika föreskrifterna. Vid användning av maskinen inom den europeiska unionen respekterar du kraven i EN för en säker drift av elektriska anläggningar Transportmärkningar Beroende på transportväg och storlek ser förpackningen olika ut. Om inte annat avtalats motsvarar förpackningen förpackningsriktlinjerna enligt den internationella standarden för växtskydd (ISPM). Observera symbolerna på förpackningen. De har följande betydelser: Upp Ömtåligt gods Skyddas mot väta Skyddas mot hetta Tyngdpunkt Handkrokar förbjudna Fäst här VARNING Risk för att ramla ner eller pendla vid hängande transport Om maskinen transporteras hängande i linor, kan linorna brista t.ex. på grund av en skada. Dessutom kan maskinen pendla om den inte har satts fast tillräckligt. Det kan leda till död, allvarliga kroppsskador eller materialskador. Använd ytterligare lämpliga lyftdon vid transport och montering. Redan två linor måste kunna bära hela lasten. Förhindra att lyftdonen förskjuts genom att säkra lyftdonen. Respektera vid användning av 2-strängs befästningsanordningar den maximala lutningsvinkeln 45 enligt ISO 3266 (DIN 580). Rikta upp ringskruvarna så att dragsträngarna ligger i plan med ringplanet. Bruksanvisning, 10/2018, A5E A 29

32 Förberedelser för användning 4.15 Transport och magasinering VARNING Stjälpning eller förskjutning av maskinen Om maskinen inte lyfts eller transporteras sakkunnigt kan maskinen förskjutas eller välta. Det kan leda till död, allvarliga kroppsskador eller materialskador. Använd alla lyftöglor på maskinen. Vid användning av lyftöglor får du inte fastsätta några ytterligare belastningar eller vikter på maskinen. Maskinens lyftöglor är konstruerade för maskinens vikt och inget mer. Dra åt inskruvade lyftöglor hårt. Skruva in ringskruvarna till anliggningsytan. Respektera lyftögleskruvarnas tillåtna belastningarna, de får inte överskridas. Använd tillräckligt dimensionerade lyftorgan som t.ex. lyftremmar (EN1492-1) och spännband (EN ). Märk Lyft maskinerna vid transport endast i ett läge som motsvarar deras grundkonstruktion. Maskinens konstruktionstyp finns angiven på typskylten Lyfta och transportera För att lyfta och transportera maskinen säkert måste följande förutsättningar vara uppfyllda: Personalen måste äga motsvarande kvalifikationer för att styra kranar och köra gaffeltruckar. Om maskinen är förpackad, lyfts lådan och transportstället med en kran med lyftstroppar eller en gaffeltruck beroende på godsets storlek, vikt och de lokala förhållandena. Använd en för lasten lämplig gaffeltruck eller kran. Använd tillåtna, oskadade och tillräckligt dimensionerade ögleförings- eller avhållaranordningar för att lyfta maskinen. Kontrollera lyftanordningarna före användningen. Maskinens vikt framgår av typskylten. Rätta dig vid lyftningen av maskinen efter uppgifterna på lyftskylten. Respektera den angivna öppningsvinkeln. Överskrid inte den ev. på lyftskylten angivna maximala accelerationen och hastigheten vid lyftningen. Lyft maskinen utan ryck. Acceleration a 0,4 g ( 4 m/s 2 ) Hastighet v 20 m/min 30 Bruksanvisning, 10/2018, A5E A

33 Förberedelser för användning 4.15 Transport och magasinering VARNING Transport i avvikande konstruktion Om du inte transporterar eller lyfter maskinen i ett för dess byggnadsform lämpligt läge, då kan maskinen välta, rutscha i lyftanordningen eller falla ner. Det kan leda till död, allvarliga kroppsskador eller materialskador. Använd för lyftningen endast de på statorhuset fastsatta anordningarna för godshantering. Använd anordningarna för godshantering lämpligt för läget på maskinen. Använd endast avsedda ögleförings- eller avhållaranordningar. VARNING Ej centrisk tyngdpunkt Om lastens tyngdpunkt inte ligger i mitten mellan anslagsställena kan maskinen välta eller glida i lyftanordningen och falla ner vid transport eller lyft. Det kan leda till död, allvarliga kroppsskador eller materialskador. Beakta vid alla transportarbeten de ev. på maskinen monterade hanteringsanvisningarna. Ta hänsyn till varierande belastning på anslagslinor eller lyftband samt lyftanordningens bärförmåga. Transportera eller lyft bara maskinen enligt tyngdpunkten. Om en lasts tyngdpunkt inte ligger i mitten mellan anslagsställena ska lyfthaken för lyftning placeras över tyngdpunkten. Bruksanvisning, 10/2018, A5E A 31

34 Förberedelser för användning 4.15 Transport och magasinering Säkra rotor Beroende på utförandet är maskinen utrustad med en rotorhållare. Den skyddar lagren för skador genom skakningar vid transport eller magasinering. OBSERVERA Motorskador på grund av vibrationer Om rotorhållaranordningen inte används, kan maskinen skadas genom vibrationerna vid transporten eller under magasineringen. Följden kan bli materialskador. När maskinen är utrustad med en rotorhållare då transporterar du alltid maskinen med rotorhållaren. Rotorhållaranordningen måste vara monterad under transporten. Skydda maskinen mot kraftiga radiala skakningar vid lagringen, eftersom dessa skakningar inte kan fångas upp helt av rotorhållaranordningen. Ta bort rotorhållaren först före applicering av kraftuttagselementet. Om kunden redan monterat tillbyggnadsdelar som koppling eller remskiva kan lagren ta skada vid transport. Kunden ska i detta fall sörja för en rotorhållaranordning. Vid maskiner med lodrät konstruktion: Demontera rotorhållaranordningen endast i lodrätt läge. Vid transporter i vågrätt läge fixerar du rotorn innan maskinen välts. Lodräta maskiner kan levereras vågrätt från tillverkarfabriken. 32 Bruksanvisning, 10/2018, A5E A

35 Förberedelser för användning 4.15 Transport och magasinering Alternativ rotorsäkring Om maskinen transporteras efter applicering av kraftuttagselementet, fixera då rotorn axialt med andra lämpliga åtgärder. 1 Hylsa 2 Axelskruv och bricka Bild 4-1 Axialfixering av rotorn Gänga på axelända M20 M24 M30 Åtdragningsmoment 80 Nm 150 Nm 230 Nm Åtdragningsmoment för andra typer av rotorsäkring Gängan på axeländen är en indikation för rotorns massa. Därur resulterar den nödvändiga förspänningskraften för axialfixering av rotorn. Gänga på axeländen M20 M24 M30 Förspänningskraft 20 kn 30 kn 40 kn Axial förspänningskraft för andra typer av rotorsäkring Magasinering Om du inte ställer upp och använder maskinen efter leveransen, då förvarar du den enligt föreskrifterna. OBSERVERA Stilleståndsskador på lagren på grund av inkorrekt magasinering Vid ej fackmässig förvaring uppstår risk för lagerstilleståndsskador. Stilleståndsskador och korrosion kan bli följden. Följ uppgifterna för förvaring. Bruksanvisning, 10/2018, A5E A 33

36 Förberedelser för användning 4.15 Transport och magasinering Förutsättningar och förberedelser Magasinera endast varor i oskadade förpackningar. Packa upp varor i skadade förpackningar. Förvara varorna på rätt sätt, enligt typ av vara. Reparera skador på förpackningen före lagring, såvitt det är nödvändigt för en föreskriftsenlig lagring. Allmänna föreskrifter för magasineringen Förvara om möjligt maskinen i en lagerlokal. Lagerplatsen måste generellt uppfylla följande villkor: Välj en vågrät, översvämningssäker, skakningsfri (v eff 0,2 mm/s) och torr lagerplats av tillräcklig storlek. Lagringsplatsen måste vara väl ventilerad samt damm- och frostfri. Sörj för skydd mot extrema väderleksförhållanden. Sörj för stabila temperaturförhållanden i området från 10 C till 50 C resp. 50 F till 120 F. Vid risk för daggbildning bör rumstemperaturen i lokalen ligga ca 10 K över yttertemperaturen. Temperaturen bör inte falla under 20 C. Den relativa luftfuktigheten bör vara mindre än 60 %. Lagerplatsens golv måste vara tillräckligt stabilt. Den maximalt tillåtna taklasten resp. lagerfacklasten får inte överskridas. Luften i omgivningen får inte innehålla aggressiva gaser. Skydda maskinen mot stötar och fukt. Placera maskiner, apparater och lådor på pallar, balkar eller fundament för att skydda dem mot markens fuktighet och vatten. Se till att luftcirkulationen under lagergodset inte hindras. Lägg avståndsbjälkar mellan skyddet och maskinen. Skydd eller plan får inte ligga på golvet runt omkring. Magasinering utomhus Vid magasinering utomhus måste dessutom lagringsplatsen uppfylla följande villkor: Golvet måste vara tillräckligt stabilt. Förhindra att motorn sjunker ner i jorden. Skydd eller presenningar som skyddar mot väder får ej beröra det lagrade godsets ytor. Annars hindras luftcirkulationen under godset som lagras. 34 Bruksanvisning, 10/2018, A5E A

37 Förberedelser för användning 4.16 Elektromagnetisk kompatibilitet Skydd mot fuktighet Om det inte finns någon torr förvaringsplats tillgänglig skyddar du maskinen på följande sätt för fuktighet: Hölj maskinen i ett material som tar upp fuktighet. Hölj maskinen i folie: Placera en fuktighetsindikator inne i folien. Lägg torkmedel i folien. Förpacka maskinen lufttätt. Inspektera maskinen regelbundet Explosionsfara vid idrifttagandet om felaktigt magasinerad De material som ingår i maskinen är optimerade för angivna temperaturområden. De specifierade temperaturgränserna finns på typskylten. VARNING Explosionsfara vid skadat tätningsmaterial Om maskinen förvaras utom de specifika temperaturgränserna, kan tätningsmaterialen ta skada och deras funktion kan upphöra. Till följd av detta kan explosiv atmosfär komma in i maskinen och tändas vid idrifttagandet. Det kan leda till explosion. Det kan leda till död, allvarliga kroppsskador eller materialskador. Förvara inte maskinen i miljöer utom de specifika temperaturgränserna Elektromagnetisk kompatibilitet Märk Vid mycket ojämna vridmoment (t.ex. drivning av kolvkompressor) skapas en icke-sinusformig maskinström, vars toppar kan orsaka otillåten nätbelastning och otillåtna störningar. Bruksanvisning, 10/2018, A5E A 35

38 Förberedelser för användning 4.16 Elektromagnetisk kompatibilitet Märk Omformare Vid drift med frekvensomriktaren uppträder, beroende på omriktarens utförande (typ, avstörningsåtgärder, tillverkare), störningssignaler med olika styrkegrad. Undvik att överskrida drivsystemets (som består av maskin och omriktare) gränsvärden. Beakta ovillkorligen omriktartillverkarnas EMC-anvisningar. Avskärmningen är effektivast när den avskärmade maskintilledningen är konduktivt ansluten med stor yta till metallkopplingslådan (med skruvkoppling av metall). På maskiner med inbyggda sensorer (t.ex. kalledare) kan det uppstå omriktarebetingade störspänningar i sensorledningen. Maskinerna - i sluten konstruktion - uppfyller vid ändamålsenlig användning, drivna i elektriska nät med beteckningar enligt EN 50160, kraven i den aktuella riktlinjen för elektromagnetisk kompatibilitet. Störningsfasthet Kraven på störningsfasthet enligt EN / IEC uppfylls i princip av maskinen. På maskiner med inbyggda sensorer (t.ex. kalledare) måste användaren själv sörja för tillräcklig störningsfasthet genom lämpligt val av sensor-signalledning (ev. med avskärmning, anbindning som vid maskintilldelning) och utvärderingsenhet. Beakta vid drift av maskinen vid omriktaren med högre varvtal än märkvarvtalet, de mekaniska gränsvarvtalen (Safe operating speed EN / IEC ). 36 Bruksanvisning, 10/2018, A5E A

39 Montering Säkerhetsanvisningar för monteringen Respektera vid alla arbeten på maskinen följande: Följ de allmänna säkerhetsanvisningarna. (Sida 11) Respektera de nationella och branschspecifika föreskrifterna. Vid användning av maskinen inom den europeiska unionen respekterar du kraven i EN för en säker drift av elektriska anläggningar. Explosionsrisk vid ändringar på maskinen Det är inte tillåtet att göra betydande ändringar på maskinen. Sådana ändringar får endast utföras av tillverkaren. Drift i explosiv atmosfär kan annars leda till explosion. Det kan leda till död, allvarliga kroppsskador eller materialskador. Kontakta vid behov Servicecenter. Person- och materialskador på grund av olämpligt fästmaterial Om skruvar med fel hållfasthetsklass har valts eller dragits åt med fel åtdragningsmoment, då kan de brytas av eller lossna. Maskinen rör på sig, lagren kan bli skadade. Rotorn kan slå sönder maskinhuset, maskindelar kan slungas ut. Det kan leda till död, allvarliga kroppsskador eller materialskador. Respektera de krävda hållfasthetsklasserna för skruvförbindelser. Dra åt skruvförbindelser med de angivna åtdragningsmomenten. Person- och materialskador på grund av felaktig uppriktning av maskinen När maskinen inte är riktigt uppriktad då leder det till spänningar i befästningskomponenterna. Skruvar kan lossna eller brytas av, maskinen flyttar på sig, maskindelar kan slungas ut. Det kan leda till död, allvarliga kroppsskador eller materialskador. Rikta upp maskinen noggrant mot arbetsmaskinen. Materialskador genom olämplig hantering Tillbyggnadsdelar som t.ex. temperatursensorer eller varvtalsgivare är monterade på maskinen och kan brytas av eller förstöras genom felaktig behandling. Till följd därav kan felfunktioner uppträda på maskinen ända till totalförstörelse. Använd vid behov lämpliga stegar när du utför monteringsarbeten på maskinen. Trampa inte på ledningar eller påbyggnadsdelar vid monteringen. Använd inte påbyggnadsdelar att stiga på. Bruksanvisning, 10/2018, A5E A 37

40 Montering 5.2 Förbereda montering Skador på påbyggnadsdelar genom höga temperaturer Maskindelarna blir mycket varma under drift. Påbyggnadsdelar hos kunden, t.ex. ledningar av ej värmebeständigt material, kan skadas av de de höga temperaturerna. Temperaturkänsliga delar får inte ligga an eller sättas fast på maskinpåbyggnadsdelar. Använd bara värmetåliga påbyggnadsdelar. Anslutningsledningar, kabel- och ledningsinföringar måste vara lämpliga för användningsområdet. Förlust av konformitet gentemot de europeiska direktiven I leveranstillståndet motsvarar maskinen kraven enligt de europeiska direktiven. Egenmäktiga ändringar eller ombyggnader av maskinen leder till förlust av den motsvarande konformiteten med de europeiska direktiven. 5.2 Förbereda montering Förutsättningar för monteringen Före början av monteringsarbetena måste följande förutsättningar vara uppfyllda: Denna drifts- och monteringsanvisning finns hos personalen. Maskinen står urpackad beredd för montering på monteringsplatsen. Mät isolationsmotståndet i lindningen före början av monteringsarbetena. Om isolationsmotståndet ligger under det föreskrivna värdet då inleder du motsvarande avhjälpningsåtgärder. För avhjälpningsåtgärderna måste maskinen eventuellt åter demonteras och transporteras Isolationsmotstånd och polarisationsindex Genom att mäta isolationsmotstånd och polarisationsindex (PI) får du information om maskinens tillstånd. Kontrollera därför isolationsmotståndet och polarisationsindex vid följande tidpunkter: Före första start av en maskin Efter en längre tids lagring eller stillestånd Vid underhållsarbeten Följande information kan avläsas om lindningsisoleringens tillstånd: Är lindningshuvudets isolering täckt med ledande smuts? Har lindningsisoleringen tagit upp fukt? 38 Bruksanvisning, 10/2018, A5E A

41 Montering 5.2 Förbereda montering Därefter kan du välja att starta maskinen eller vidta nödvändiga åtgärder, t.ex. rengöring och/ eller torkning av lindningen: Kan maskinen tas i drift? Måste rengörings- eller torkningsåtgärder utföras? Detaljerad information om kontroll och gränsvärden finns här: "Kontrollera isolationsmotstånd och polarisationsindex" (Sida 39) Kontrollera isolationsmotstånd och polarisationsindex VARNING Farlig spänning vid klämmorna Under och omedelbart efter mätningen av statorlindningens isolationsmotstånd eller polarisationsindex (PI) står klämmorna under delvis farlig spänning. Det kan leda till död, allvarliga kroppsskador eller materialskador. Kontrollera att ingen nätspänning kan läggas an för eventuella ansluta nätledningar. Ladda ur lindningen efter mätningen tills faran är över, t.ex. på följande sätt: Koppla anslutningsklämmorna till jordpotential tills efterladdningsspänningen sjunkit till ofarliga värden Anslut anslutningskabeln. Mäta isolationsmotstånd 1. Beakta det använda isolationsmätinstrumentets bruksanvisning innan mätningarna av isolationsmotståndet påbörjas. 2. Kortslut ledningsändarna för temperatursensorerna, innan du läggar på provspänningen. Påläggning av provspänningen på endast en anslutningsklämma till temperatursensorn leder till att temperatursensorn förstörs. 3. Säkerställ att inga nätförsörjningsledningar är anslutna. 4. Mät lindningstemperaturen och lindningens isolationsmotstånd mot maskinhuset. Lindningstemperaturen ska inte överskrida 40 C vid mätningen. Omvandla de uppmätta isolationsmotstånden till referenstemperaturen 40 C enligt formeln. Därefter kan värdena jämföras med de angivna lägsta värdena. 5. Läs av isolationsmotståndet 1 min efter att informationenen lagts på. Bruksanvisning, 10/2018, A5E A 39

42 Montering 5.2 Förbereda montering Gränsvärden för isolationsmotståndet i statorlindningen I följande tabell anges mätspänningen samt gränsvärden för isolationsmotståndet. Dessa värden motsvarar rekommendationerna i IEEE Tabell 5-1 Statorlindningens isolationsmotstånd vid 40 C U N V U Mät V U R C MΩ 1000 U (max. 1000) < U (max ) 5000 < U (max ) U > (max ) U N = Märkspänning se typskylt U Mät = DC-mätspänning R C = Lägsta isolationsmotstånd vid referenstemperatur 40 C Omvandling till referenstemperaturen Vid mätning med andra lindningstemperaturer än 40 C räknas mätvärdet om enligt följande formler från IEEE till referenstemperaturen 40 C. (1) (2) R C = K T R T K T = (0,5) (40-T)/10 R C Isolationsmotstånd omräknat till 40 C referenstemperatur K T Temperaturkoefficient enligt formel (2) R T Uppmätt isolationsmotstånd vid mät- / lindningstemperatur T i C 40 Referenstemperatur i C 10 Halvering / fördubbling av isolationsmotståndet med 10 K T Mät- / lindningstemperatur i C Till grund för denna ligger en fördubbling resp. halvering av isolationsmotståndet vid en temperaturändring på 10 K. Isolationsmotståndet halveras för varje 10 K temperaturökning. Motståndet dubbleras för varje 10 K temperatursänkning. Vid en lindningstemperatur på ca. 25 C uppgår lägsta isolationsmotstånden därmed till 20 MΩ (U 1000 V) resp. 300 MΩ (U > 1000 V). Värdena gäller för hela lindningen mot jord. Vid mätning av enskilda lindningsfaser gäller de dubbla minsta värdena. Torra, nästan nya lindningar har isolationsmotstånd på mellan MΩ, ibland även högre. Om värdet för isolationsmotståndet ligger nära minstavärdet kan detta bero på fukt och/eller smuts. Hänsyn måste ibland tas till lindningens storlek, märkspänningen och andra egenskaper som påverkar isolationsmotståndet vid fastläggande av åtgärder. Under driften kan lindningens isolationsmotstånd sjunka på grund av påverkan från omgivningen eller driften. Beräkna det kritiska värdet för isolationsmotståndet beroende på märkspänning, genom att multiplicera märkspänningen (kv) med det specifika kritiska motståndsvärdet. Räkna om värdet till den aktuella lindningstemperaturen vid mättidpunkten, se tabell ovan. 40 Bruksanvisning, 10/2018, A5E A

43 Montering 5.2 Förbereda montering Mäta polarisationsindex 1. För beräkning av polarisationsindex mäts isolationsmotstånden efter 1 min och 10 min. 2. Sätt in de uppmätta värdena i formeln: PI = R Isol 10 min / R Isol 1 min Många mätinstrument visar dessa värden automatiskt efter mättidernas slut. Vid isolationsmotstånd på > 5000 MΩ är mätningen av PI inte längre signifikant och används därför inte längre för bedömning. R (10 min) / R (1 min) 2 Bedömning Isolering i bra tillstånd < 2 Beroende av hela diagnosen av isoleringen OBSERVERA Skada på isoleringen När det kritiska isolationsmotståndet uppnås eller underskrids kan skador uppstå på isoleringen, vilket kan leda till spänningsöverslag. Kontakta Servicecenter (Sida 139). Om det uppmätta värdet ligger nära det kritiska värdet måste man i fortsättningen kontrollera isolationsmotståndet med kortare intervaller. Gränsvärden för värmesystemets isolationsmotstånd Isolationsmotståndet för värmesystemet stationär uppvärmning gentemot maskinhuset bör vid mätning med DC 500 V inte underskrida värdet 1 MΩ Förbereda anslutningsytor Förbered uppställningsytorna allt efter maskinens konstruktion: Uppställning på ett fundament Kontrollera att fundamentytan är plan och ren. Kontrollera fothålsmåtten. Flänsanslutning Rengör flänsen före uppställningen. Ge akt på att flänsytorna är jämna och fria från smuts. Kontrollera flänsgeometrin. Väggfäste Kontrollera att väggytorna är plana och rena. Kontrollera fothålsmåtten. Stötta maskinen underifrån, t.ex. med en vägglist, eller plugga fast den. Bruksanvisning, 10/2018, A5E A 41

44 Montering 5.3 Lyfta och positionera maskinen på användningsplatsen Välja fästskruvar Använd fästskruvar med minst hållfasthetsklass 8.8 enligt ISO om inte annat föreskrivs. Därmed garanterar du en säker fastsättning av maskinen och överföring av krafterna genom vridmomentet. Ta hänsyn till maximalt uppträdande krafter i störningsfall t. ex. vid kortslutning eller nätomkopplingar i fasopposition: Vid val av skruvar Vid fundamentets utseende 5.3 Lyfta och positionera maskinen på användningsplatsen Ställa upp maskinen Använd vid lodrät konstruktion alla befintliga lyftöglor och eventuella lyftband (DIN EN ) och / eller spännband (DIN EN ) för stabilisering. Förhindra att främmande föremål faller in i fläktkåpan. Montera ett skyddstak vid lodrät makinuppställning med axeländan nedåt. Förhindra hos användaren att vätska kan tränga in längs axeln på modeller med axeländen uppåt. Avlägsna med testbensin korrosionsskyddsmedel från metalliska blanka ytor, som är erforderliga för en oklanderlig montering och / eller maskinuppställning. Blockera inte ventilationen! Sug inte åter omedelbart in frånluft - även närliggande aggregat. Undvik långvarig exponering för solljus, regn, snö, is eller även damm. Sätt fast en överbyggnad eller ett extra skydd vid användning eller magasinering utomhus. Överskrid inte de tillåtna axial- och radialkrafterna. Märk För att förhindra att lyftöglorna lossnar, drar du åt dem ordentligt efter uppställningen eller avlägsnar lyftöglorna. OBSERVERA Skador på tillbyggnadsdelarna För att undvika materiella skador och kroppsskador, förhindra skador på tillbyggnadsdelarna. Lyft motorn endast i de för detta avsedda lyftöglorna. 42 Bruksanvisning, 10/2018, A5E A

45 Montering 5.3 Lyfta och positionera maskinen på användningsplatsen Kontrollera fästpunkter Kontrollera fästpunkterna, t.ex. lastbockar, lyftöglor eller ringskruvar och lyftanordningarna innan du lyfter maskinen: Kontrollera lyftdonen och lyftutrustningen före användningen. Använd endast tillåtna, oskadade och tillräckligt dimensionerade lyftanordningar. Kontrollera de på maskinen monterade fästpunkterna som lastbockar, lyftöglor eller ringskruvar med avseende på skador. Byt ut fästpunkterna om de är skadade. Kontrollera om fästpunkterna är ordentligt fastsatta enligt föreskrifterna. VARNING Fara genom nerfallande maskin Om fästpunkterna och lyftanordningar är skadade eller ej ordentligt fastsatta enligt föreskrifter, då kan maskinen falla ner vid lyftningen. Det kan leda till död, allvarliga kroppsskador eller materialskador. Kontrollera fästpunkterna och lyftanordningar före användningen Säkerställa kylning VARNING Överhettning och driftstopp i maskinen Om följande punkter inte respekteras, kan materialskador, svåra kroppsskador eller dödsfall inträffa. Blockera inte ventilationen. Förhindra att frånluft sugs in från närliggande aggregat. Förhindra att främmande föremål och vatten kan komma in i luftintagsöppningarna på lodräta maskinmodeller som har luftintaget uppåt (norm IEC / EN ). Förhindra att vätska kan tränga in längs axeln på modeller med axeländen uppåt. VARNING Skador genom smådelar som faller i Materialskador och kroppsskador kan inträffa, om fläkten blir förstörd och maskinen därigenom blir överhettad. Förhindra på modeller med axeländen nedåt att smådelar faller in i fläktkåpan genom en lämplig övertäckning (norm IEC / EN ). Reducera inte kylluftströmmen genom kåpor och respektera de minsta avstånden. Bruksanvisning, 10/2018, A5E A 43

46 Montering 5.3 Lyfta och positionera maskinen på användningsplatsen Tabell 5-2 Luftledning Fel Rätt Minsta mått "x" för avståndet mellan intilliggande komponenter/aggregat för maskinens luftintag Respektera minimimåtter för luftinträdet vid användningsplatsen för maskinen: Tabell 5-3 Minsta mått "X" för intilliggande komponenters avstånd till maskinens luftintag Byggstorlek X [mm] Bruksanvisning, 10/2018, A5E A

47 Montering 5.3 Lyfta och positionera maskinen på användningsplatsen Balansering Rotorn är dynamiskt balanserad. På axeländar med passkilar kan man se typ av balansering på följande beteckning på framsidan av axeländens DE-sida: Beteckningen "H" betyder balansering med halv passkil (standard). Beteckningen "F" betyder balansering med hel passkil. Beteckningen "N" betyder balansering utan passkil. SE UPP Personskaderisk genom osakkunnig montering resp. demontering Om de erforderliga åtgärderna för beröringsskydd för kraftuttagselementen inte respekteras kan personskador och materialskador bli följden. Respektera de allmänt erforderliga åtgärderna för beröringsskydd för kraftuttagselementen. Skruva endast av och på kraftuttagselementen med därför avsedd apparatur. Kilarna är bara säkrade från att ramla ur under transporten. Säkra kilarna mot att slungas ut, om en maskin används utan kraftuttagselement. Axeländar med passkilar När kraftuttagselementet är kortare än passkilen vid balanseringstyp "H : Avlägsnar du den del av passkilen som sticker ut ur axelkonturen och kraftuttagselementet. Alternativt sörj för massautjämning. När kraftuttagselementet dras på fram till axelavsatsens vinkel: Ta vid balansering av kopplingen hänsyn till den del av navspåret som inte är utfyllt av passkilen. För alla tvåpoliga maskiner och för fyrpoliga maskiner med en frekvens 60 Hz gäller följande: När kopplingsnavet är kortare än passkilen, då ansatssvarvar du passkilen. Tyngdpunkten för kopplingshalvorna bör ligga inom axeländens längd. Den använda kopplingen bör vara förberedd för systembalansering. Poltalet för maskinen finns på typskylten, i beteckningen för motortypen. Utjämna förskjutningen vid kopplingen mellan elektriska maskiner och arbetsmaskiner så att de max. tillåtna svängningsvärdena enligt ISO inte överskrids. Bruksanvisning, 10/2018, A5E A 45

48 Montering 5.3 Lyfta och positionera maskinen på användningsplatsen På- och avdragning av kraftuttagselement Avdragning av kraftuttagselement Pådragning av kraftuttagselement Använd gängan på axeländen för att sätta fast kraftuttagselement (koppling, kugghjul. remskiva osv.). Om möjligt värm kraftuttagselementen vid behov. Använd en lämplig anordning för avdragningen. Överför vid på- och avdragningen t. ex. med hammare eller liknande verktyg inga slag på de delar som ska monteras eller demonteras. Överför endast de enligt katalog tillåtna radiala eller axiala krafterna via axeländen på maskinlagret Ta loss rotorhållaren Om det finns en rotorhållare på maskinen då avlägsnar du den vid en så sen tidpunkt som möjligt, t.ex. först före pådragningen av kraftuttags- resp. drivelementet Avlägsna rotorhållare på maskiner med vertikal konstruktion Demontera rotorhållaren endast i vertikalt läge för maskinen. Vid demontering av rotorhållaren i vågrätt position för maskinen kan lagret skadas. Fixera rotorn innan maskinen försätts i vågrät position. Om rotorhållaren inte är monterad då kan lagret skadas vid nerläggning av maskinen. 46 Bruksanvisning, 10/2018, A5E A

49 Montering 5.3 Lyfta och positionera maskinen på användningsplatsen Förvara rotorhållare Förvara ovillkorligen rotorhållaren. Den måste vid en eventuell demontering och förnyad transport åter monteras Avlägsna korrosionsskydd Bearbetade, metalliskt blanka ytor på motorn, som axelända, krysskil, fot- och flänsytor är behandlade med ett korrosionsskyddsmedel. 1. Avlägsna detta korrosionsskyddsskikt från motorns monteringsytor genom att torka av det med en absorberande trasa eller papper. OBSERVERA Skador på maskinens yta Om du för att avlägsna korrosionsskyddet använder metallföremål som skrapa, spatel eller plåtremsa kan skador på maskindelarnas yta bli följden. 2. Olja sedan åter in de blanka ytorna lätt Tappa ut kondensvatten Beroende på följande omständigheter kan kondensvatten samlas i maskinen: Starka variationer i omgivningstemperaturen t.ex. direkt solstrålning och hög luftfuktighet Intermittent drift resp. belastningsvariationer i driften OBSERVERA Skador av kondensvatten Om statorlindningen är fuktig, sjunker dess isolationsmotstånd. Följden blir spänningsöverslag som kan förstöra lindningen. Dessutom kan rost bildas i maskinen på grund av kondensvatten. Se till att leda bort kondensvatten. Bruksanvisning, 10/2018, A5E A 47

50 Montering 5.3 Lyfta och positionera maskinen på användningsplatsen Låta kondensvatten rinna ur På lagersköldarna på DE- och NDE-sidan finns i fotområdet resp. mittemot eftersmörjningsanordningarna hål för vattenutlopp placerade som ev. är tillslutna med förslutningsskruvar. Vattenutloppshålen sitter beroende på uppställning alltid nedtill. Bild 5-1 Principbild av vattenutloppshål 1. Ta ur förslutningsskruvarna för att tappa ur kondensvatten. 2. Sätt sedan i förslutningsskruvarna igen Axial- och radialkrafter De tillåtna värdena för axial- och radialkrafter fås efter förfrågning hos Servicecenter (Sida 139) eller hämtas från katalogen för maskinen. VARNING Lagerskador eller axelskador Stora kraftuttagsmassor och dessas tyngdpunkter utanför axeländarna kan leda till resonansdrift. Lagerskador och axelskador kan bli följden. I en explosionsfarlig atmosfär kan det leda till explosion. Det kan leda till död, allvarliga kroppsskador och materialskador. Respektera de tillåtna belastningarna för krafterna på axeländen enligt katalogdata eller projekteringsdata. 48 Bruksanvisning, 10/2018, A5E A

51 Montering 5.4 Rikta upp och sätta fast maskin 5.4 Rikta upp och sätta fast maskin Förutsättningar för korrekt uppriktning och säker fastsättning För att rikta in och säkert montera maskinen på korrekt sätt behöver du omfattande fackkunskaper om följande nödvändiga åtgärder: Förbereda fundament Välja och montera koppling Mäta rundgång och axialkast Positionera maskinen Om du inte känner till nödvändiga åtgärder och arbetsmoment för detta kan du vända dig till ansvarigt Servicecenter (Sida 139). Iakttag följande vid uppriktning och fastsättning: Ge vid fot- och flänsfastsättning akt på ett jämnt underlag. Stötta maskinen vid en väggmontering t.ex. med en list nedåt eller plugga fast maskinen. Rikta upp maskinen med precision vid kopplingsmontering. Sörj för att fästytorna är smutsfria. Avlägsna förefintligt korrosionsskyddsmedel med testbensin. Undvik konstruktionsrelaterad resonans med varvfrekvens och dubbel nätfrekvens. Ge akt på ovanligt missljud när rotorn dras runt för hand. Kontrollera rotationsriktningen i okopplat tillstånd. Undvik stel koppling. Reparera omedelbart och sakkunnigt skador i lackeringen Motor vertikal och horisontal positionering Följande åtgärder är nödvändiga för att jämna ut den radiala förskjutningen vid kopplingen, samt för att justera den elektriska maskinen horisontellt gentemot arbetsmaskinen: Vertikal positionering För att undvika spänningar i maskinen lägger du tunna plåtbitar under fötterna för att positionera vertikalt. Så få plåtbitar som möjligt bör staplas ovanpå varandra. Horisontal positionering Förskjut maskinen i sidled på fundamentet för att positionera horisontellt. Var noga med att inte ändra axialpositionen (vinkelfel). Kontrollera att axialspalten vid kopplingen är lika under positioneringen. Bruksanvisning, 10/2018, A5E A 49

52 Montering 5.4 Rikta upp och sätta fast maskin Lugn drift Förutsättningar för en lugn vibrationsfattig gång enligt DIN 4024 är: Stabil vibrationsfri gestaltning av fundamentet. En exakt uppriktning av kopplingen. Ett väl balanserat kraftuttagselement (koppling, remskivor, fläkt,...) Respektera de max. tillåtna vibrationsvärdena under drift enligt ISO Undvik i hela varvtalsområdet otillåtna vibrationer genom t.ex. obalanserade delar (kraftuttagselement), externa vibrationsinflytanden eller resonanser. En fullständig utbalansering av maskinen med kraftuttagselementen eller systemresonansförskjutning kan bli nödvändig. Fotfäste / flänsfäste Sätt i de föreskrivna gängstorlekarna för fot- och flänsfastsättning av maskinen på fundamentet resp. på maskinflänsen, enligt EN resp. IEC eller IEC Sätt fast maskinen i fyra fot- resp. flänshål som ligger vinkelrätt mot varandra. Det åligger kunden att välja hållfastheten för fästelementen. Det rekommenderas hållfasthetsklass 8.8 eller högre för fästelementen. Välj för IM B14-flänsar den riktiga skruvlängden. Se till att skruvhuvudena ligger mot med hela ytan. Använd dessutom flata brickor (ISO 7093) speciellt vid avlånga fothål Rikta upp och sätta fast maskin med arbetsmaskin (IM B3 / IM B35) 1. Respektera eventuella föreskrifter för uppriktningen av arbetsmaskinen och från kopplingstillverkaren. 2. Rikta upp maskiner med kopplingskraftuttag så till arbetsmaskinen att axlarnas mittlinje i driftsvarmt tillstånd löper utan parallell- eller vinkelförskjutning. På så sätt verkar inga ytterligare krafter på lagringarna under drift. I händelse av en olika termisk tillväxt av motor och driven maskin kopplar du i kallt tillstånd med en motsvarande uppriktningsförskjutning. Den uppriktningsförskjutning som ska ställas in i kallt tillstånd måste fastställas och angivas av de systemansvariga. 3. För den vertikala positioneringen (x 0) lägger du tunna plåtar på en stor yta under maskinfötterna. Antalet plåtbitar ska därvid vara så lågt som möjligt, använd så få staplade plåtbitar som möjligt. Därmed undviks också spänning i maskinerna. Använd de förefintliga gängorna för bräckskruvar för att lyfta maskinen något. I synnerhet vid höga motorvarvtal eller vid användning av stela kopplingar påverkar axlarnas balanseringstillstånd (fullkil- eller halvkilbalansering) och uppriktningsfel framför allt lagrets livslängd. 50 Bruksanvisning, 10/2018, A5E A

53 Montering 5.4 Rikta upp och sätta fast maskin 4. Ge vid positioneringen akt på likformigt löpande axialspalt (y 0) vid kopplingen. 5. Sätt fast maskinen på fundamentet. Valet av fastsättningselement är beroende av fundamentet och föreståndaren för anläggningen bär ansvaret för detta. 1 Lägga under plåtar för att rikta upp motorn 2 Lasseruppriktning Bild 5-2 Principbild: Uppriktning av maskinen till arbetsmaskinen Tabell 5-4 Tillåtna avvikelser vid uppriktningen av maskinen med elastisk koppling Max. varvtal n max Max. parallellförskjutning x Max. vinkelförskjutning y n max 1500 min -1 x max = 0,08 mm y max = 0,08 mm / 100 mm D 1500 min -1 < n max 3600 min -1 x max = 0,05 mm y max = 0,05 mm / 100 mm D Maskintillväxt Ta vid uppriktningen hänsyn till maskinens tillväxt genom uppvärmning Upprikta och sätta fast maskin med arbetsmaskin (IM B5) Standardflänsen är utförd med en centrering. Ansvaret för passningsvalet för motflänsen på arbetsmaskinen bärs av systemtillverkaren eller föreståndaren för anläggningen. Om maskinen inte har någon standardfläns då riktar du upp maskinen passande till arbetsmaskinen. Bruksanvisning, 10/2018, A5E A 51

54 Montering 5.4 Rikta upp och sätta fast maskin Tillvägagångssätt Maskinaxeln måste vara vågrät vid lyftningen, flänsen parallellt uppriktad till motflänsen, så att fastklämning och spänningar undviks. Skador på centreringen blir annars följden. 1. Fetta in centrerflänsen med monteringspasta för att underlätta förloppet. 2. Skruva i tre uppstående bulter i arbetsmaskinens flänsgänga fördelade med ca. 120 runt omkretsen. De uppstående bultarna tjänar till positioneringshjälp. 3. Positionera maskinen till arbetsmaskinen så att axlarna överensstämmer och precis så att maskinen inte ligger mot. Sätt ner maskinen långsamt annars kan skador på centreringen bli följden. 4. Vrid vid behov maskinen till den riktiga positionen så att flänshålen ligger mitt över gänghålen. 5. Sätt ner maskinen fullständigt på motflänsen så att den ligger mot komplett. 6. Fixera maskinen med flänsfastsättningsskruvar och byt ut de uppstående bultarna sist Fästa stödfot på konstruktion IM B5 Nedtill på maskinen finns ett gängat hål M36 i vilket du kan fästa stödfoten. Montera stödfoten så att inga ytterligare spänningar kan uppstå i huset. VARNING Mekaniska spänningar Om extra mekaniska spänningar uppstår i huset genom att stödfoten inte monteras sakkunnigt, då kan maskinen skadas. Maskinen eller delar av den kan lossna under drift. Det kan leda till död, allvarliga kroppsskador eller materialskador. Montera stödfoten så att inga ytterligare spänningar kan uppstå i huset. Se även Åtdragningsmoment för skruvanslutningar (Sida 141) Rikta upp och sätta fast maskin med arbetsmaskin (IM V1, IM V10) Standardflänsen är utförd med en centrering. Ansvaret för passningsvalet för motflänsen på arbetsmaskinen bärs av systemtillverkaren eller föreståndaren för anläggningen. Om maskinen inte har någon standardfläns då riktar du upp maskinen passande till arbetsmaskinen. 52 Bruksanvisning, 10/2018, A5E A

55 Montering 5.4 Rikta upp och sätta fast maskin Tillvägagångssätt Maskinaxeln måste vara lodrät vid lyftningen, flänsen parallellt uppriktad till motflänsen, så att fastklämning och spänningar undviks. Skador på centreringen blir annars följden. 1. Fetta in centrerflänsen med monteringspasta för att underlätta förloppet. 2. Skruva in två uppstående bulter i arbetsmaskinens flänsgänga på mittemot liggande sidor. De uppstående bultarna tjänar till positioneringshjälp. 3. Sätt ner maskinen långsamt över arbetsmaskinen i centreringen så att den precis inte ligger mot. Vid för snabb nersättning kan skador på centreringen bli följden. 4. Vrid vid behov maskinen till den riktiga positionen så att flänshålen ligger mitt över gänghålen. 5. Sätt ner maskinen fullständigt på motflänsen så att den ligger mot komplett och avlägsna de uppstående bulterna. 6. Fixera maskinen med flänsfastsättningsskruvar. Se även Åtdragningsmoment för skruvanslutningar (Sida 141) Riktningsprecision Koaxialiteten hos den elektriska maskinens och arbetsmaskinens axlar får inte överskrida diametern 0,05 mm. Bruksanvisning, 10/2018, A5E A 53

56 Montering 5.4 Rikta upp och sätta fast maskin 54 Bruksanvisning, 10/2018, A5E A

57 Elektrisk anslutning Säkerhetsanvisningar för den elektriska anslutningen Respektera vid alla arbeten på maskinen följande: Följ de allmänna säkerhetsanvisningarna. (Sida 11) Respektera de nationella och branschspecifika föreskrifterna. Vid användning av maskinen inom den europeiska unionen respekterar du kraven i EN för en säker drift av elektriska anläggningar. Explosionsrisk genom anslutningsdelar som lossnar Om du använder fastsättningselement av felaktigt material eller sätter fast det med felaktigt åtdragningmoment då kan strömövergången hindras eller anslutningsdelar kan lossna. Fastsättningselement kan vrida sig och därigenom kan de minsta luftavstånden underskridas. Gnistbildning kan uppstå, i explosionsfarlig atmosfär kan explosioner uppstå. Död, allvarliga kroppsskador och materialskador på maskinen som kan leda till avbrott, samt följdskador på anläggningen på grund av maskinavbrottet, kan bli följden. Dra åt skruvförbindelser med de angivna åtdragningsmomenten. Respektera de ev. krävda materialen för fastsättningselement. Kontrollera förbindningsställen vid inspektioner. FARA Farliga spänningar Dödsfall, kroppsskador eller materialskador kan bli följden. Iakttag följande säkerhetsanvisningar före anslutningen av maskinen: Låt alla arbeten endast utföras av kvalificerad fackpersonal när maskinen står stilla. Frikoppla maskinen och säkra den mot återtillkoppling. Detta gäller också för hjälpströmkretsar. Kontrollera att ingen spänning föreligger! Upprätta en säker skyddsledarförbindelse före arbetets början! Avvikelser i matarnätet från märkvärden för spänning, frekvens, kurvform, symmetri förhöjer uppvärmningen och påverkar den elektromagnetiska kompatibiliteten. Drift av maskinen vid ett nät med ej jordad stjärnpunkt är tillåtet endast under sällan förekommande tidsavsnitt med kort varaktighet, t.ex. till bortkoppling av ett fel (jordslutning av en ledning, EN ). Bruksanvisning, 10/2018, A5E A 55

58 Elektrisk anslutning 6.2 Grundregler FARA Farlig spänning På elektriska maskiner förekommer farlig högspänning. Vid felaktig hantering kan det leda till dödsfall eller orsaka allvarlig kroppsskador. Koppla maskinen spänningsfri, innan du öppnar och arbetar på kopplingsboxen. OBSERVERA Skador på anslutningslådan Om du utför något arbete på anslutningslådan felaktigt eller otillräckligt kan det leda till materiella skador. För att undvika skador på anslutningslådan skall följande information beaktas: Se till att anslutningslådans inre beståndsdelar inte skadas! Främmande föremål, smuts, eller fukt får inte förekomma i anslutningslådan. Stäng anslutningslådan med den ursprungliga förseglingen damm- och vattentät. Stäng införingarna i anslutningslådan (DIN 42925) och alla andra öppna införingar med O-ringar eller lämpliga packningar. Beakta åtdragningsmoment för ledningsgenomföringar och för andra skruvar. Märk Servicecenter För hjälp vid elektrisk anslutning av maskinen, kontakta Servicecenter (Sida 139). 6.2 Grundregler Generellt gäller följande för den elektriska anslutningen: Före arbetets början ska en säker skyddsledning installeras. Vid kabelinföring i uttagslådan kan anslutningsledningarna tätas och fixeras. Lägg anslutningsledningarna och särskilt skyddsledaren fritt i uttagslådan och så att ledningarnas isolering inte skavs av. Anslutningen måste göras så att en varaktig, säker elektrisk förbindelse kan upprätthållas. Undvik utstående trådändar. Dra och fäst externt tillförda hjälpledningar åtskilda från huvudledningen. Härtill finns ev. element med buntningsband. 56 Bruksanvisning, 10/2018, A5E A

59 Elektrisk anslutning 6.4 Uttagslåda Tabell 6-1 Anslutningsteknik (med kabelsko / anslutning utan kabelsko ) Uttagslåda TB3R61 1XB1631 1XB7750 Anslutning Med kabelsko (Sida 69) Utan kabelsko (Sida 70) 6.3 Dra kabel med droppslinga Vid hög luftfuktighet eller uppställning utomhus kan vattendroppar rinna längs kabelmanteln och på så sätt via kabelskruvkoppling och kabelinföring komma i motorns inre. Om du drar kabeln med en droppslinga, hamnar fuktigheten inte i kabelinföringen på uttagslådan, utan droppar ner dessförinnan. Bild 6-1 Droppslinga 6.4 Uttagslåda Beroende på utförande kan olika uttagslådor vara monterade på maskinen. Beroende på uttagslådan är olika kabelinföringaar och möjligheter för kabelanslutningen möjliga. Den på maskinen monterade uttagslådan kan du identifiera med bilderna i de följande kapitlen. Bruksanvisning, 10/2018, A5E A 57

60 Elektrisk anslutning 6.4 Uttagslåda Uttagslåda TB3R61 Bild 6-2 Uttagslåda TB3R61 Anslutningsledningarna förs in via kabelskruvkopplingar med gängade hål i uttagslådan. Kabelskruvkopplingarna ingår inte i standardleveransen. Mer information finns här: Föra in kabel i uttagslådan (Sida 67) Lägga kabel (Sida 68) Ansluta kabel med kabelskor (Sida 69) Ansluta kabel utan kabelskor (Sida 70) 58 Bruksanvisning, 10/2018, A5E A

61 Elektrisk anslutning 6.4 Uttagslåda Uttagslåda 1XB1631 Bild 6-3 Uttagslåda 1XB1631 Anslutningsledningarna förs in via kabelskruvkopplingar med gängade hål i uttagslådan 1XB1631. Kabelskruvkopplingarna ingår inte i standardleveransen. Mer information finns här: Föra in kabel i uttagslådan (Sida 67) Lägga kabel (Sida 68) Ansluta kabel utan kabelskor (Sida 70) Ansluta kabel med kabelskor (Sida 69) Uttagslåda 1XB7750 Bild 6-4 Uttagslåda 1XB7750 Anslutningsledningarna förs in via kabelskruvkopplingar med gängade hål i uttagslådan 1XB7750. Kabelskruvkopplingarna ingår inte i standardleveransen. Bruksanvisning, 10/2018, A5E A 59

62 Elektrisk anslutning 6.4 Uttagslåda Mer information finns här: Föra in kabel i uttagslådan (Sida 67) Lägga kabel (Sida 68) Ansluta kabel med kabelskor (Sida 69) Ansluta kabel utan kabelskor (Sida 70) Vrida uttagslåda (tillval) Vid tillval kan du vrida uttagslådan beroende på uttagslåda och klämutförande ±90 enligt anslutningsriktningen. Omflyttning till den andra motorsidan är endast möjligt med hjälp av Servicecenter (Sida 139). Vrida uttagslåda Demontera de interna statorledningarna vid behov. 1. Säkerställ att motorn är spänningsfri. 2. Lossa lockets skruvförband genom att du lossar två diagonala skruvar och säkra locket med två diagonalt iskruvade gängade stänger M10. Lossa de båda andra skruvarna och lyft av locket från uttagslådan. Locket till uttagslådan är mycket tungt. Ge speciellt vid sidoläge akt på att den inte faller ner. 3. När motorn redan är ansluten: Demontera ledningarna för strömförsörjningen. Lossa skruvkopplingen till kabelinföringen. Dra ut ledningarna genom öppningen. 4. Lossa skruvkopplingarna till de interna statorledningarna. 5. Lossa underdelens skruvkopplingar med konsolen och högfrekvensjordningen till motorhuset om den finns. 6. Skruva i två ringskruvar diagonalt i gängan M10 i hörnen. Lyft uttagslådhuset något med kran. 7. Vrid uttagslådan ±90 i önskad riktning. Sätt försiktigt ner uttagslådan. Skada inte packningen därvid. 8. Skruva fast uttagslådan med konsolen (4 x M16, åtdragningsmoment 170 Nm). 9. I förekommande fall: Anslut åter högfrekvensjordningen. 10.Anslut ledningarna enligt kopplingsschemat på lockets insida. Respektera de minsta luftavstånden. Mer därtill (Sida 72) 11.Anslut (åter) ledningarna till strömförsörjningen. Mer information: Jordledare anslutning (Sida 65) Införa och dra kabel... / kabel anslutning (Sida 67) Skruva i två diagonalt placerade gängade stänger och skjut locket på dessa stänger. Skada inte packningen därvid. 60 Bruksanvisning, 10/2018, A5E A

63 Elektrisk anslutning 6.4 Uttagslåda 13.Fixera de båda fria skruvkopplingarna och dra åt skruvarna för hand. 14.Avlägsna de gängade stängerna och skruva på de båda ytterligare skruvarna. 15.Dra åt alla skruvar med 40 Nm (4 x M10) Demontera/montera lock uttagslåda Säkra locket till uttagslådan vid demontering eller montering med diagonalt placerade gängade stänger M10 mot att falla ner. Demontera lock uttagslåda 1. Lossa de 2 diagonala skruvarna på locket till uttagslådan och ersätt dem med gängade stänger. 2. Lossa de båda andra skruvarna. 3. Dra försiktigt av locket till uttagslådan över de gängade stängerna. Montera lock uttagslåda 1. Skruva i 2 gängade stänger diagonalt på uttagslådans underdel. 2. Skjut locket till uttagslådan styrt över de gängade stängerna på uttagslådans underdel. 3. Skruva i skruvarna i de fria hålen och dra åt för hand. 4. Lossa de gängade stängerna. 5. Dra åt alla 4 skruvarna M10 ordentligt, åtdragningsmoment 40 Nm Anslutning utan uttagslåda När maskinen beställdes med utdragna ledningar dvs. utan uttagslåda, då ansluter du ledningarna sakkunnigt i en extern uttagslåda. VARNING Ej sakkunnig teknisk konstruktion Om de tekniska uppgifterna t. ex. kapslingsklass, minsta luftavstånd eller krypsträckor inte respekteras vid anslutningen, då kan det leda till störningar. Dessa störningar kan indirekt eller direkt ha dödsfall, svåra personskador eller materialskador till följd. Säkerställ att den externa uttagslådan är konstruerad i enlighet med uppgifterna på typskylten och lämplig för respektive användning. Om maskinen beställts med dragna ledningar iakttas de i detta fall gällande villkor för zon 2. Det förutsätts att beställaren, monteraren och användaren av anläggningen känner till dessa villkor och följer dem. Bruksanvisning, 10/2018, A5E A 61

64 Elektrisk anslutning 6.5 Ansluta maskin 6.5 Ansluta maskin Välja kabel Ta vid val av anslutningsledningar hänsyn till följande kriterier: Märkströmstyrka Märkspänning Eventuellt servicefaktor Anläggningsberoende villkor som t.ex. omgivningstemperatur, typ av kabeldragning, kabelarea bestämt genom erforderliga kabellängder osv. Krav enligt IEC/EN Dimensionering för buntad dragning t.ex. enligt DIN VDE 0298 del 4 eller IEC Krav enligt IEC/EN Projekteringsanvisningar Beakta anvisningarna i EN / IEC (VDE ) för drift vid gränserna av områdena A och B speciellt gällande uppvärmning och avvikelse av driftsdata från märkdata på typskylten. Dessa gränser får inte överskridas. Anslut så att en varaktigt säker, elektrisk förbindning kan garanteras (inga utstickande ledningsändar). Använd tilldelad kabeländesbestyckning (t.ex. kabelskor, ledarändhylsor). Anslut nätspänningen och kopplingsbygelns anordning enligt kretsschemat i anslutningslådan. Välj anslutningsledningarna enligt DIN VDE 0100 med hänsyn till märkströmstyrka och anläggningsspecifika förhållanden, t.ex. omgivande temperatur, förläggningstyp osv. enligt DIN VDE 0298 resp. EN / IEC I tekniska data finns följande erforderliga uppgifter angående anslutningen: Rotationsriktning Uttagslådornas antal och anordning, Maskinlindningens koppling och anslutning Klämmornas beteckningar För klämmornas beteckningar gäller följande definitioner enligt IEC/EN för trefasmaskiner: Tabell 6-2 Märkning av klämmor i exempel 1U1-1 1 U 1-1 Beteckning x Kännetecknande siffra för tillordning av poler vid polomkopplingsbara maskiner, såvida tillämpligt. En lägre siffra motsvarar ett lägre varvtal. Specialfall för uppdelad lindning. x Fasbeteckning U, V, W 62 Bruksanvisning, 10/2018, A5E A

65 Elektrisk anslutning 6.5 Ansluta maskin 1 U 1-1 Beteckning x Kännetecknande siffra för lindningens början (1) eller lingningsända (2) resp. vid mer än en anslutning per lindning x Tillsatssiffra, om en parallell matarledning för nätet är nödvändig för flera klämmor med annars samma märkning Rotationsriktning Om maskinen har en axelända eller två axeländor med olika diametrar, då ska rotationsriktningen med blicken mot frontsidan på den enda eller den tjockare axeländen definieras på följande sätt: Om nätförsörjningsledningarna anslutes med fasordningen L1, L2, L3 till U, V, W resp. enligt NEMA till T 1 T 2 T 3, då blir rotationsriktningen medurs (högergång). Om du byter två anslutningar, t.ex. ansluter L1, L2, L3 till V, U, W resp. enligt NEMA till T 2 T 1 T 3, då blir rotationsriktningen moturs (vänstergång). Maskiner som bara får drivas i en bestämd rotationsriktning har märkts med en rotationsriktingspil och klämbeteckningar med resp. fasordning på typskylten. Kontrollera uppgifterna för anslutningen av matarledningarna. OBSERVERA Maskinskador genom felaktig rotationsriktning Om maskinen drivs på annat sätt än det avtalade resp. i felaktig rotationsriktning, kyls den inte tillräckligt. Maskinskada kan bli följden. Ge akt på uppgifterna om rotationsriktning på märkplåten Anslutning av fritt utförda ledningar Vid fritt ur maskinen utförda anslutningsledningar är ingen plintpanel monterad i maskinkåpans anslutningssockel. Anslutningsledningarna förbinds på fabriken direkt med statorlindningens anslutningar. Anslutningsledningarna är försedda med markering i färg resp. text. Kunden ansluter de enskilda ledningarna enligt påskriven text direkt i anläggningens kopplinsskåp. Bruksanvisning, 10/2018, A5E A 63

66 Elektrisk anslutning 6.5 Ansluta maskin Skruvkopplingar med anslutningsgängor i anslutningslådan (EN 50262) 2 O-ring Anslut metallskärmen i uttagslådan Om du har metallarmerade ledningar som förs in i plintlådan eller hjälpplintlådan då ansluter du metallskärmen på följande sätt: Flera jordningsställen är tillåtet. I plintlådan med inre jordningsdel ansluter du metallskärmen till den inre jordningedelen. I plintlådan utan inre jordningsdel ansluter du metallskärmen till en av de grön-gula jordningsklämmorna Certifierade ledningsinföringar, gängadaptrar och förslutningsproppar Använd endast förslutningsproppar, kabel- och ledningsinföringar eller gängadaptrar som är certifierade och märkta för bruk i respektive område med explosionsrisk (zonen) Oborrad införingsplatta Vid en oborrad införingsplatta kan antal och storlek på kabelskruvkopplingar anpassas till användningsvillkoren. 1. Skruva av kabelinföringsplattan. 2. Borra så många hål eller gängor som behövs i rätt storlek i kabelinfoöringsplattan. Plattans tjocklek har valts så att ett tillräckligt antal gängvarv uppnås vid gängskärningen. Observera att du bär själv ansvaret för att införingsplattan fortfarande är tillräckligt stabil efter införandet av gängor. 3. Montera kabelinföringsplattan och kabeln med kabelskruvkopplingarna på uttagslådan. Krav på borrhålen i zon 21/22 För användning i zon 21 (Ex tb) eller zon 22 (Ex tc) ställs enligt IEC / EN följande krav på borrhålen: 64 Bruksanvisning, 10/2018, A5E A

67 Elektrisk anslutning 6.6 Ansluta jordledare Genomgångshål: Den nominella diametern för genomgångshålet för införingen får inte vara mer än 0,7 mm större än den nominella diametern för gängan till införings- eller anslutningsstycket. Det måste inne i uttagslådans hus finnas tillräckligt med plats för att sätta fast en låsmutter vid införingen eller på anslutningsstycket. Införingsöppningar med gänga måste ha följande egenskaper: Koniska gänga: Utan extra tätningsmedel eller packningar inte mindre är tre och ett halvt gängvarv i ingreppet. Cylindrisk gänga: Minst fem gängvarv, tolerans på 6 H, bättre enligt ISO Vid mindre än fem gängvarv är en extra packning eller tätningsmedel nödvändigt. Göra hål i kabelinföringsplattan Om du gör hål i kabelinföringsplattan på explosionsskyddade motorer, då noterar du i motordokumentationen data för de gjorda hålen: Antal och storlek för hålen Form på gängan t. ex. metrisk eller NPT Uppgifter till installationen av rörledningar eller tillbehörsdelar finns i IEC / EN Ansluta jordledare Jordledarens tvärsnitt för maskinen måste motsvara EN / IEC Beakta även uppställningsbestämmelserna, t.ex. enligt EN / IEC I princip finns det två sätt att ansluta en jordledare till maskinen: Inre jordning med anslutning i anslutningslådan på därför avsedd och märkt plats Yttre jordning med anslutning på statorhuset på de därför avsedda och märkta platserna. Typ av jordning för hölje Ledararea Anslutning av en enskild ledare under yttre jordvinkel mm² Anslutning med DIN-kabelsko under yttre jordvinkel, DIN M Bruksanvisning, 10/2018, A5E A 65

68 Elektrisk anslutning 6.6 Ansluta jordledare Maskinens jordledararea måste stämma överens med uppställningsbestämmelserna t.ex. enligt IEC Ytterledararea S mm² Jordningsledararea mm² Det finns en sexkantsskruv med fjäderring och underläggsbricka på det markerade anslutningsstället för jordledaren på statorhuset. Du kan ansluta jordledaren på följande sätt: Med flertrådiga ledningar med kabelskor Med flatband med motsvarande utformad ledningsände Alternativt kan du ansluta jordledaren utan kabelskor via en klämplatta på det markerade anslutningsstället. Ansluta jordledare Använd de betecknade anslutningsklämmorna för jordledaren i uttagslådan. Säkerställ att anslutningsytan är kontaktblank och skyddad med lämpligt rostskyddsmedel, t ex. syrefritt vaselin. Placera fjäderring och underläggsbricka under skruvhuvudet. Kontrollera att den maximalt tillåtna klämtjockleken på 10 mm för kabelskon resp. flatbandet inte överskrids. Fäst klämskruven enligt följande tabell. Skruvdjup och åtdragningsmoment varierar vid användning av kabelskor eller jordningsklämmor. Vid användning av kabelskor Vid användning av jordningsklämmor Skruv Skruvdjup Åtdragningsmoment M6 > 6 mm 8 Nm M8 > 8 mm 20 Nm M12 x 25 > 16 mm 38 Nm M16 x 35 > 20 mm 92 Nm M6 > 9 mm 8 Nm M8 > 12 mm 20 Nm M10 > 15 mm 40 Nm M12 > 18 mm 70 Nm M16 > 20 mm 170 Nm 66 Bruksanvisning, 10/2018, A5E A

69 Elektrisk anslutning 6.7 Ledaranslutning Jordledarens gängstorlek uppgår till 2x M12. Inre jordanslutning Tänk på nedanstående vid anslutningen: Säkerställ att anslutningsytan är kontaktblank och skyddad med lämpligt rostskyddsmedel, t ex. syrefritt vaselin. Placera fjäderring och underläggsbricka under skruvhuvudet. Lägg kabelskon under klämbygeln. Använd de betecknade anslutningsklämmorna för jordledaren i anslutningslådan. Respektera åtdragningsmomentet (Sida 141) för klämskruven. Yttre jordanslutning Tänk på nedanstående vid anslutningen: Säkerställ att anslutningsytan är kontaktblank och skyddad med lämpligt rostskyddsmedel, t ex. syrefritt vaselin. Lägg in kabelskon mellan kontaktvinkeln och jordningsvinkeln; avlägsna inte den i huset intryckta kontaktvinkeln! Placera fjäderring och underläggsbricka under skruvhuvudet. Använd det betecknade anslutningsstället för jordledaren på statorhöljet. Respektera åtdragningsmomentet (Sida 141) för klämskruven. Åtdragningsmomenten för de elektriska anslutningarna av uttagsplint och jordning finns i tabellen (Sida 141) under fall A. 6.7 Ledaranslutning Den maximalt anslutningsbara ledararean uppgår till 300 mm² Föra in kabel i uttagslådan Anslutningsledningarna förs in i uttagslådan genom en utbytbar kabelinföringsplatta resp. kabelinföringsstuts. Kabelskruvkopplingarna ingår inte i standardleveransen. Tabell 6-3 Utföranden kabelinföringsplatta Uttagslåda Kabelinföringsplatta borrad med Tillval R53 / Explosionsskyddade motorer TB3R61 4 x M80 x x M25 x 1,5 1XB x M80 x x M25 x 1,5 Ej borrad 1XB x M72 x x M25 x 1,5 Bruksanvisning, 10/2018, A5E A 67

70 Elektrisk anslutning 6.7 Ledaranslutning Tillvägagångssätt 1. Skruva av kabelinföringsplattan. 2. Borra vid behov så många hål eller gängor som behövs i rätt storlek i kabelinföringsplattan. Ge akt på att kabelinföringsplatten är monterbar efter borrningen och uppvisar tillräcklig styvnad. 3. Montera de nödvändiga kabelskruvkopplingarna under hänsyn tagen till uppgifterna från tillverkaren för monteringsmomenten inkl. åtdragningsmoment och lämplighet för omgivningsförhållandena. 4. För kablarna genom kabelskruvkopplingarna och säkerställ att ledningarna är dragavlastade. 5. Montera kabelinföringsplattan med de monterade kablarna på uttagslådan. Ge vid uttagslådorna TB3R61 och 1XB1631 akt på en steglös anliggningsyta för locket, för att garantera att IP-kapslingsklassen gäller. 6. Anslut kabeländarna till klämmorna i enlighet med kretsbilden. Kretsbilden finns i locket till uttagslådan. Mer informationer härtill finns i kapitlet "Ansluta kabel..." 7. Kontrollera kabelskruvkopplingarna med avseende på täthet och att de sitter ordentligt. Förslut oanvända gängor och hål på ett korrekt sätt enligt kraven för IP-kapslingsklassen. IP-kapslingsklassen står på typskylten. Se även Ansluta kabel med kabelskor (Sida 69) Ansluta kabel utan kabelskor (Sida 70) Lägga kabel Dra kablarna enligt IEC / EN För fast lagda ledningar används EMC- och Ex-certifierade kabelskruvkopplingar med dragavlastning. Kabelförskruvningarna skruvar du in i de gängade hålen på införingsplattan som kan skruvas av. Kabelförskruvningarna ingår inte i leveransen. Kontrollera och iakttag de i intyget för dessa skruvkopplingar fastlagda villkoren för installation och drift och kontrollera efterlevnaden. För ledningar som inte är fast lagda använder du ledningsinföringar med dragavlastning som är skyddade mot vridning. Använd skärmade ledningar, vars skärm är ledande förbundna via EMCkabelförskruvningarna över stor yta med uttagslådan till maskinen. Ordna de friliggande anslutningsledningarna i uttagslådan på så sätt att skyddsledaren läggs med väl tilltagen längd och så att ledningskablarnas isolation inte kan skadas. 68 Bruksanvisning, 10/2018, A5E A

71 Elektrisk anslutning 6.7 Ledaranslutning När anslutningsskenor av aluminium är inmonterade, då lägger du en underläggsbricka av stål mellan kabelsko och anslutningsskena. Därmed förhindras kontaktkorrosion. Förslut oanvända gängor och hål på ett korrekt sätt enligt kraven för IP-kapslingsklassen. IP-kapslingsklassen står på typskylten. Byt ut oanvända kabelskruvkopplingar mot förslutningsskruvar med intyg Ansluta kabel med kabelskor 1. Välj kabelskor som motsvarar den nödvändiga ledararean och fästskruvarnas resp. bultarnas storlek. Informationer till den maximala ledararean för respektive standardutförande av uttagslåda finns i katalogen. Sned anordning av matarledningarna är bara tillåten om erforderliga minsta luftavstånd kan garanteras. 2. Avisolera ledarändarna så att den kvarvarande isoleringen nästan räcker till kabelskon 1. Anslut endast en ledare per kabelsko. 3. Sätt fast kabelskon fackmässigt på ledaränden, t. ex. genom klämning. Bild 6-5 Anslutning med kabelsko och fästskruv (principbild) 4. Isolera ev. kabelskohylsorna för att upprätthålla det minsta luftavståndet samt krypsträckan. 5. Sätt kabelskon på klämstödet. Beakta därvid placeringen av den ev. befintliga kopplingsbygeln. Vid uttagslådan 1XB7750 sätter du kabelskon på strömskenan. 6. Dra åt fästelementet 2 med det motsvarande åtdragningsmomentet: Fästelement Fästmutter M12 Fästskruvar M16 Fästmuttrar M12 Åtdragningsmoment 20 Nm 40 Nm 20 Nm Bruksanvisning, 10/2018, A5E A 69

72 Elektrisk anslutning 6.7 Ledaranslutning VARNING Explosionsfara vid användning av kabelskor utan sidostyrning Vid ledarareor under 70 mm 2 kan kabelskor utan sidostyrning vridas. De minsta luftavstånden kan underskridas, det kan leda till explosion. Det kan leda till död, allvarliga kroppsskador eller materialskador. Använd vid ledarareor under 70 mm 2 endast kabelskor med sidostyrning. Respektera de minsta luftavstånden (Sida 72) Ansluta kabel utan kabelskor Skarvklämmor kan byggas in vid beställning. De är lämpliga för anslutning av fintrådiga eller flertrådiga ledare utan användning av bussningar för ledningsslut. Om du vill använda bussningar för ledarslutet då fäster du dessa före anslutningen med en korrekt, strömbärarande presskoppling på ledaränden. OBSERVERA Övervärme hos ledarändarna Om ledaränden inte är riktigt omsluten av ledarändhylsan och ihopklämd med denna då kan det leda till för hög uppvärmning. Använd endast en ledarände per ledarändhylsa. Sätt fast ledarändhylsan korrekt. Anslut endast en ledarände per klämma. Tillvägagångssätt Ge vid anslutningen akt på att respektera minsta luftavstånden samt krypsträckan. 1. Öppna uttagslådan och skär av kabeln till den riktiga längden. 2. Förbered kabeländen allt efter kabelsort och användningsändamål. Ge akt på att kabelanslutningen förblir fri från påverkan av yttre krafter. 3. Avisolera ledningens ändar så att den kvarvarande isoleringen nästan räcker fram till skarvklämman. 70 Bruksanvisning, 10/2018, A5E A

73 Elektrisk anslutning 6.7 Ledaranslutning 4. Se till att ordna skarvklämmorna efter ledarstorlek 3, 4. Lägg in kabeln i skarvklämmorna. Dra åt klämmuttrarna 5 med 8 Nm. Bild 6-6 Anslutning med skarvklämmor (principbild) 5. Om klämskruven 2 lossats, dras den åt igen med följande vridmoment: Uttagslåda TB3R61 / 1XB1631 1XB7750 Åtdragningsmoment 40 Nm 20 Nm Användning av entrådig kabel Vid starka strömmar och om flera entrådiga kablar används i stället för flertrådig kabel kan höga temperaturer uppstå genom inducerade virvelströmmar i området runt kabelinföringarna. Det kan leda till en kortslutning och en explosion. Det kan leda till död, allvarliga kroppsskador eller materialskador. Därför måste det efter idrifttagningen säkerställas att de anslutna nätledningarnas temperaturgränser in överskrids under drift. Genom att förändra införingsförhållanden resp. förändra kabelinföringsplattorna enligt överenskommelse med tillverkaren, kan denna temperatureffekt minskas. Använd en kabelinföringsplatta av ickejärnmetall. Bruksanvisning, 10/2018, A5E A 71

74 Elektrisk anslutning 6.7 Ledaranslutning Användning av aluminiumledare Om du använder aluminiumledare då måste följande iakttagas: Använd endast kabelskor som är lämpliga för anslutning av aluminiumledare. Avlägsna omedelbart innan aluminiumledaren läggs i oxidskiktet på ledarens kontaktställen och/eller på motstycket. Använd en borste eller fil till detta. Fetta genast därefter in kontaktställena med neutralt vaselin. Därmed undviker du förnyad oxidation. OBSERVERA Kontakttryckavhängigt flytande av aluminium Beroende på kontakttrycket flyter aluminium efter monteringen. På så sätt kan förbindelsen med kläm-muttrarna lossa. Övergångsmotståndet ökar och strömövergången hindras. En brand och materialskador på maskinen som kan leda till avbrott kan bli följden, samt materialskador på anläggningen på grund av maskinavbrottet. Dra åter åt kläm-muttrarna efter ca 24 timmar och återigen efter ca fyra veckor. Ge akt på att klämmorna är spänningsfritt kopplade. Åtdragningsmomenten för de elektriska anslutningarna av uttagsplint och jordning finns i tabellen (Sida 141) under fall A Minsta luftavstånd Kontrollera efter sakkunnig montering om de minsta luftavstånden mellan ej isolerade delar respekteras. Ge därvid akt på utstående trådändar. Tabell 6-4 Minsta luftavstånd beroende av effektivvärdet för växelspänningen U eff Effektivt värde för växelspänningen U eff 500 V 630 V 800 V 1000 V 1250 V Minsta luftavstånd 8 mm 10 mm 12 mm 14 mm 18 mm Värdena gäller för en uppställningshöjd upp till 2000 m. Vid fastställandet av de erforderliga minsta luftavstånden får spänningsvärdet i tabellen ökas med faktorn 1,1 så att det tas hänsyn till märkspänningsområdet vid allmän användning. 72 Bruksanvisning, 10/2018, A5E A

75 Elektrisk anslutning 6.9 Ansluta hjälpströmkretsar Anslutning med överfallsklämmor Skarvklämmor kan byggas in vid beställning. De är lämpliga för anslutning av fintrådiga och flertrådiga ledare utan användning av bussningar för ledningsslut. Om du vill använda bussningar för ledarslutet då fäster du dessa före anslutningen med en korrekt, strömbärarande presskoppling på ledaränden. VARNING Explosionsrisk genom för hög uppvärmning av ledarändorna Om ledaränden inte är riktigt omsluten av ledarändhylsan och ihopklämd med denna då kan det leda till för hög uppvärmning. Maskinens temperaturklass kan då överskridas. Det kan leda till antändning av en tändningsriskabel blandning. Det kan leda till död, allvarliga kroppsskador eller materialskador. Använd endast en ledarände per ledarändhylsa. Sätt fast ledarändhylsan korrekt. Anslut endast en ledarände per klämma. 6.8 Avsluta anslutningsarbeten 1. Kontrollera innan varje uttagslåda stängs att: de elektriska anslutningarna i uttagslådan är installerade och åtdragna med korrekt vridmoment enligt anvisning i föregående avsnitt. att maskinen är ansluten enligt föreskriven rotationsriktning. Uttagslådans inre är rent och fritt från ledningsrester, smuts och främmande föremål. alla tätningar och tätningsytor på uttagslådan är oskadade och i korrekt skick, Ej använda införingar är stängda med iklistrade metalliska och certifierade förslutningselement. Det ska krävas verktyg för att kunna lossa förslutningselementen. Anslutningsledningarna ligger fritt och isoleringen inte kan skadas under drift. 2. Stäng uttagslådan med fästskruvarna för locket, se Kapitel Tekniska data (Sida 141). Åtdragningsmomenten för skruvkopplingarna på anslutningslåda och jordledare finns i tabellen (Sida 141) under fall C. 6.9 Ansluta hjälpströmkretsar Välja kabel Ta vid val av anslutningsledningar för hjälpströmkretsarna hänsyn till följande kriterier: Märkströmstyrka Märkspänning Bruksanvisning, 10/2018, A5E A 73

76 Elektrisk anslutning 6.9 Ansluta hjälpströmkretsar Anläggningsberoende villkor som t.ex. omgivningstemperatur, typ av kabeldragning, kabelarea bestämt genom erforderliga kabellängder osv. Krav enligt IEC/EN Krav enligt IEC/EN Föra in och dra kabel i hjälputtagslådan De nödvändiga uppgifterna för anslutningen av hjälpströmkretsarna finns på kopplingsschemat på insidan av locket till respektive hjälputtagslåda resp. uttagslåda. Det finns ev. en klämlist inbyggd i huvuduttagslådan för anslutning av hjälpströmkretsar. Den erforderliga längd som ska avskalas på ledningarna för hjälpklämmor ligger, beroende på klämmans typ, i området från 6 till 9 mm. Vid rätt längd räcker ledningen ända in i klämman och ledningsisolering når samtidigt fram till klämmans kontaktdel. Anpassa kabelskruvkopplingar För införseln av anslutningsledningarna finns en påskruvad platta över ett rektangulärt snitt i uttagslådhuset. Normalt levereras plattan med gängade hål och kabelskruvkopplingar. 1. Öppna hjälputtagslådan och skruva av kabelinföringsplattan. Beroende på utförandet av uttagslådan befinner sig kabelinföringsplattan under en stålplåtsskärm. 2. Vid ej borrat utförande borrar du ev. så många hål eller gängor som behövs i rätt storlek för kabelskruvkopplingen i kabelinföringsplattan. 3. Markera kablarna om erforderligt för en senare tillordning. 4. Dra kablarna genom kabelskruvkopplingarna och kabelinföringsplattan och anslut kablarna. 5. Montera kabelinföringsplattan. 6. Säkerställ att tätningen vid iskruvningsstutsen för kabelskruvkopplingarna är garanterad motsvarande kapslingsklassen. Se även Åtdragningsmoment för skruvanslutningar (Sida 141) Använd förutom till den i anslutningsledningarna anordnade strömberoende överlastskyddsanordningen de tillvalda förefintliga beståndsdelarna t. ex. temperatursensor, stilleståndsvärmare Ansluta temperaturövervakning till statorlindningen (beroende på utförande) För övervakning av statorlindningen mot termisk överbelastning finns temperatursensorer inbyggda i statorlindningen. 74 Bruksanvisning, 10/2018, A5E A

77 Elektrisk anslutning 6.9 Ansluta hjälpströmkretsar Anslutningsledningarna till temperatursensorerna är införda i huvud- eller hjälputtagslådan beroende på utförandet. Klämmornas koppling och beläggning finns i respektive kopplingsschema. VARNING Fara genom elektriska stötar Temperaturgivarnas isolering för lindningsövervakningen är utförd enligt kraven för basisolering mot lindningen. Temperaturgivarnas anslutningar är beröringssäkra i uttagslådan och har ingen säker frånskiljning. I händelse av fel kan därför vid mätgivarledningen farlig spänning ligga på som vid beröring kan leda till dödsfall, till svåra kroppsskador och till materialskador. Vidtag vid anslutningen av temperatursensorerna till en extern temperaturövervakning vid behov ytterligare åtgärder för att respektera kraven enligt IEC resp. IEC mot "Fara genom elektriska stötar". Använd endast förslutningsproppar, kabel- och ledningsinföringar eller gängadaptrar som är certifierade och märkta för bruk i respektive område med explosionsrisk (zonen) Anslut metallskärmen i uttagslådan Om du har metallarmerade ledningar som förs in i plintlådan eller hjälpplintlådan då ansluter du metallskärmen på följande sätt: Flera jordningsställen är tillåtet. I plintlådan med inre jordningsdel ansluter du metallskärmen till den inre jordningedelen. I plintlådan utan inre jordningsdel ansluter du metallskärmen till en av de grön-gula jordningsklämmorna Egensäker strömkrets för givare eller sensorer Egensäker drivutrustning och strömkretsar Om blå anslutningsklämmor för sensorer eller givare är installerade, då måste du ansluta dessa till godkända egensäkra strömkretsar. Följden kan annars bli materialskador. Beakta kraven enligt IEC / EN för egensäker drivutrustning samt för tillhörande anslutningsledningar, deras val och förläggning. Ansluta temperatursensor Anslutning av temperatursensorn får endast göras till egensäker strömkrets med godkänd utvärderingsapparatur. De enligt EU-typkontrollintyg maximalt tillåtna ingångsströmmarna och ingångseffekterna får inte överskridas. Följden kan annars bli materialskador. Om avskärmade, egensäkra temperatursensorer är installerade, ska dessa anslutas via de blå anslutningsklämmorna. Ledningsskärmen är jordad precis en gång, en multipeljordning är inte tillåten. Bruksanvisning, 10/2018, A5E A 75

78 Elektrisk anslutning 6.9 Ansluta hjälpströmkretsar Avsluta anslutningsarbeten 1. Kontrollera innan varje uttagslåda stängs att: de elektriska anslutningarna i uttagslådan är installerade och åtdragna med korrekt vridmoment enligt anvisning i föregående avsnitt. att maskinen är ansluten enligt föreskriven rotationsriktning. Uttagslådans inre är rent och fritt från ledningsrester, smuts och främmande föremål. alla tätningar och tätningsytor på uttagslådan är oskadade och i korrekt skick, Ej använda införingar är stängda med iklistrade metalliska och certifierade förslutningselement. Det ska krävas verktyg för att kunna lossa förslutningselementen. Anslutningsledningarna ligger fritt och isoleringen inte kan skadas under drift. 2. Stäng uttagslådan med fästskruvarna för locket, se Kapitel Tekniska data (Sida 141). 76 Bruksanvisning, 10/2018, A5E A

79 Idrifttagning 7 Respektera vid alla arbeten på maskinen följande: Följ de allmänna säkerhetsanvisningarna. (Sida 11) Respektera de nationella och branschspecifika föreskrifterna. Vid användning av maskinen inom den europeiska unionen respekterar du kraven i EN för en säker drift av elektriska anläggningar. 7.1 Åtgärder innan idrifttagning OBSERVERA Skador på maskinen Kontrollera, för att undvika materialskador, följande punkter före idrifttagningen av maskinen: Kontrollera med lämpliga åtgärder om maskinens rotationsriktning är riktigt inställd hos kunden t.ex. genom att man kopplar bort den från arbetsmaskinen. Försäkra dig om att temperaturkänsliga delar som ledningar, etc. inte ligger mot maskinhuset. Sörj för att kondensvattenöppningar alltid är placerade på maskinens lägsta ställe. OBSERVERA Skador genom otillräcklig kylning Om lufttillförseln i maskinen inte fungerar på avsett sätt är en effektiv kylning inte längre möjlig. Detta kan leda till materialskador på maskinen. För att garantera den avsedda lufttillförseln, montera skydden före idrifttagningen. Åtgärder Kontrollera följande efter att anläggningen monterats och före idrifttagningen: Ge akt på att maskinen monteras och riktas upp korrekt. Anslut maskinen enligt den angivna rotationsriktningen. Se till att driftsförhållandena överensstämmer med data på typskylten. Smörj lagren allt efter utförande. Ge akt på eftersmörjning av rullager-maskiner som har varit magasinerade i mer än 12 månader. Dessutom skall anvisningarna i kapitlet Förberedelser inför användning beaktas och följas. Ge akt på korrekt anslutning och funktion av extra anordningar och eventuella tillbehör för maskinövervakning. Bruksanvisning, 10/2018, A5E A 77

80 Idrifttagning 7.1 Åtgärder innan idrifttagning Kontrollera lagertemperaturer på utförande med lagertermometer första gången maskinen körs. Ställ in värdena för varning och frånslagning på övervakningsanordningen. Följ dessutom anvisningarna i kapitlet Inställningsvärden för övervakning av lagertemperatur. Säkerställ med rätt dimensionerat styrsystem och varvtalsövervakning att inga högre varvtal kan förekomma än de som tillåts enligt typskylten. Ge akt på korrekta inställningsvillkor för kraftuttagselement enligt typ (t.ex. uppriktning och balansering av kopplingar, remkrafter vid remdrift, krafter på kuggar och kuggflankspel vid kugghjulsdrift, radiellt och axiellt spel på kopplade axlar). Respektera minsta isolationsmotstånden samt minsta luftavstånden. Upprätta en korrekt jordnings-, potentialutjämningförbindelse för skyddsledaranslutningen. Dra åt alla fästskruvar, förbindningselement och elektriska anslutningar med de föreskrivna åtdragningsmomenten. Ta bort alla inskruvade lyftöglor efter uppställningen eller säkra dessa mot bortfall. Dra runt rotorn utan att snudda vid andra delar. Genomför alla beröringsskyddsåtgärder för rörliga och spänningsförande delar. Säkra fria axeländor t.ex. genom kåpor. Säkra de kilar som finns mot att slungas ut. Respektera driftsberedskapen hos extra förekommande separat ventilation och anslutning enligt föreskriven rotationsriktning. Se till att ledningen av kylluften inte påverkas negativt. Ge akt på korrekt felfri funktion av extra befintliga bromsar. Respektera det angivna mekaniska gränsvarvtalet n max. Om maskinens dimensionering kräver en särskild placering av omriktaren, ska motsvarande uppgifter på typskylten eller tilläggsskylt iakttas. Märk Ytterligare kontroller kan behövas enligt särskilda anläggningsspecifika förhållanden. Se även Respektera driftssätt (Sida 25) Lagerisoleringen är utförd enligt skyltarna. Säkra passkilen för testkörning eller idrifttagning utan kraftuttagselement med ett lämplig låselement. Ta hänsyn till maskinens balanseringstyp. Andra axeländen När den andar axeländen inte används: Säkra passkilen mot att kastas ut och ge akt på att den vid rotorbalanseringstyp "H" (normalutförande) är reducerad ungefär till 60 % av massan. Säkra den oanvända axeländan med kåpor mot vidröring. 78 Bruksanvisning, 10/2018, A5E A

81 Idrifttagning 7.2 Mäta isolationsmotstånd och polarisationsindex Drift på omformare Om motorkonstruktionen kräver en speciell omformartillordning, kontrollera extrauppgifterna på typskylten/extraskylten. Säkerställ att omformarens parametrar är korrekt inställda. Parametreringsdata finns på maskinens märkplåt. Uppgifter om parametrarna finns i omriktarens bruksanvisning. Kontrollera korrekt anslutning och funktion hos förefintliga extraanordningar för maskinövervakningen. Ge akt på att vid kontinuerlig drift det angivna gränsvarvtalet n max inte överskrids och det angivna gränsvarvtalet n min inte underskrids. Den tillåtna starttiden till gränsvarvtalet n min rättar sig efter inställda parametrar. VARNING Explosionsrisk genom förhöjd motortemperatur När pulsfrekvensen är mindre än märkpulsfrekvensen, då blir det högre förluster i motorn. En högre motortemperatur blir följden. I drift kan det leda till en explosion. Det kan leda till död, allvarliga kroppsskador eller materialskador. Följ uppgifterna på skylten på maskinen. Underskrid aldrig minimipulsfrekvensen. Därmed förhindrar du att temperaturklassen överskrids och en därigenom orsakad tändning i en explosiv atmosfär. VARNING Farlig spänning genom omriktaren Så länge den matande omriktaren inte är frånslagen eller omriktarens mellankrets inte är urladdad, kan elektrisk spänning förekomma på motorklämmorna, även vid stillastående rotor. Allt efter omformartyp kan spänningen bli upp till 1000 V. Ombesörj att de fem säkerhetsreglerna (Sida 11) respekteras före arbeten på motorn. 7.2 Mäta isolationsmotstånd och polarisationsindex Mät isolationsmotståndet och polarisationsindex. Du erhåller därmed informationer om lindningsisoleringens tillstånd. Se även Kontrollera isolationsmotstånd och polarisationsindex (Sida 39) Bruksanvisning, 10/2018, A5E A 79

82 Idrifttagning 7.4 Ta separat fläkt i drift 7.3 Inställningsvärden för övervakning av lagertemperatur Före idrifttagandet När maskinen är utrustad med lagertermometrar då ställer du före den första maskindriften in temperaturvärdet för frånkoppling av övervakningsanordningen. Tabell 7-1 Inställningsvärden för övervakning av lagertemperaturerna före idrifttagandet Inställningsvärde Temperatur Varning 115 Frånkoppling 120 C Normaldrift Registrera den maximala driftstemperaturen för lager T drift under hänsynstagande till omgivningstemperatur, lagerbelastning och inflytanden från anläggningen på motorn i C. Ställ in värdena för frånkoppling och varning enligt driftstemperaturen T drift. Tabell 7-2 Inställningsvärden för övervakning av lagertemperaturer Inställningsvärde Temperatur Varning T drift + 5 K 115 C Frånkoppling T drift + 10 K 120 C 7.4 Ta separat fläkt i drift Den separata fläkten är endast avsedd för en bestämd rotationsriktning. Se angiven rotationsriktning på fläktkåpan eller på fläktaggregatet. Den separata fläkten garanterar kylning oberoende av varvtal och rotationsriktning på huvudmaskinen. Vid öppen kylkrets får kylluften endast vara svagt kemiskt aggressiv och lätt dammhaltig. Kontroller före första provkörningen Utför följande kontroller före första provkörningen: Den separata fläkten är korrekt monterad och uppriktad. Fläkthjulet löper fritt. Alla fästelement och elektriska anslutningar är åtdragna. Jordnings- och potentialutjämningsförbindelserna är korrekt anslutna till nätet. Luftflödet hindras inte av luckor, kåpor och liknande. Alla skyddsåtgärder för beröring av rörliga och spänningsförande delar är utförda. 80 Bruksanvisning, 10/2018, A5E A

83 Idrifttagning 7.5 Inkoppling Genomföra provkörning 1. Koppla kort till och från den separata fläktens motor. 2. Jämför den separata fläktens rotationsriktning med rotationsriktningspilen. Om rotationsriktningen inte stämmer med rotationsriktningspilen, byt två av tre faser till den separata fläktens motorn. 7.5 Inkoppling Åtgärder vid idrifttagning Efter montering eller revision ska följande åtgärder genomföras före normal idrifttagning av maskinerna: Starta maskinen utan belastning. Stäng för detta effektbrytare och koppla ej ifrån för tidigt. Begränsa frånkopplingar vid start när varvtalet är lågt, för rotationsriktningskontroll eller andra kontroller till det absolut nödvändiga. Låt maskinen stanna av riktigt innan den åter kopplas till. Kontrollera förekomsten av mekaniska ljud eller svängningar runt lager och lagersköldar. Stäng av maskinen vid orolig gång resp. onormala ljud och ta reda på orsaken medan motorn håller på att stanna. Om maskinen går bättre direkt efter frånslagning, beror detta på magnetiska eller elektriska orsaker t.ex. spänningsasymmetri, magnetisk asymmetri. Om maskinen inte går bättre efter frånslagningen, beror detta på mekaniska orsaker: T. ex. obalans i de elektriska maskinerna eller arbetsmaskinen, otillräcklig inställning av maskinaggregatet, maskindrift i systemresonans (system = maskin + grundram + fundament, etc.). Koppla vid oklanderlig mekanisk gång hos maskinen till de förefintliga kylanordningarna. Observera maskinen ytterligare någon tid på tomgång. Belasta maskinen vid oklanderlig gång. Kontrollera att gången är jämn. Läs av värdena för spänning, ström, effekt och anteckna dem. Om det går, läs av motsvarande värden för arbetsmaskinen och protokollför också dessa. Övervaka lagertemperaturen, lindningstemperaturen osv. fram till att fortvarighetspunkten har nåtts. Protokollera dessa såvida möjligt med tillgänglig mätningsapparatur. OBSERVERA Förstörelse av maskinen Om vibrationsvärdena i drift inte kan hållas, då kan maskinen förstöras. Håll vibrationsvärdena i drift enligt ISO Bruksanvisning, 10/2018, A5E A 81

84 Idrifttagning 7.5 Inkoppling 82 Bruksanvisning, 10/2018, A5E A

85 Drift Säkerhetsanvisningar för driften Respektera vid alla arbeten på maskinen följande: Följ de allmänna säkerhetsanvisningarna. (Sida 11) Respektera de nationella och branschspecifika föreskrifterna. Vid användning av maskinen inom den europeiska unionen respekterar du kraven i EN för en säker drift av elektriska anläggningar. Fara genom roterande delar Roterande delar utgör en fara. Genom att avlägsna täckkåpor är beröringsskyddet för roterande delar inte längre garanterat. Beröring av roterande delar kan leda till dödsfall, allvarliga kroppsskador och materialskador. Säkerställ att alla täckkåpor är stängda under driften. Om du måste ta bort täckkåpor, koppla först från maskinen. Följ De fem säkerhetsreglerna. Ta bort täckkåporna först när de roterande delarna står fullständigt stilla. Fara genom delar som står under spänning Spänningssatta delar utgör en risk. Genom att avlägsna täckkåpor är beröringsskyddet för aktiva delar inte längre garanterat. Genom att närma sig aktiva delar kan de minsta luft- och krypsträckorna eventuellt underskridas. Beröring eller närmande kan leda till dödsfall, allvarliga kroppsskador eller materialskador. Säkerställ att alla täckkåpor är stängda under driften. Om du måste ta bort täckkåpor, koppla först från maskinen. Följ De fem säkerhetsreglerna. Håll uttagslådor alltid stängda under drift. Uttagslådor får endast vara öppna när maskinen står still och är spänningsfri. Störningar under driften På följande förändringar jämfört med normaltillståndet ser du att maskinens funktion har försämrats. Högre effektförbrukning, temperaturer eller vibrationer. Ovanliga ljud och lukter Utlösning av övervakningsanordningar. Bruksanvisning, 10/2018, A5E A 83

86 Drift 8.1 Säkerhetsanvisningar för driften Det kan leda till störningar som indirekt eller direkt kan leda till död, allvarliga personskador eller materialskador. Kontakta omgående servicepersonal. Stäng i tvivelaktiga fall genast av maskinen, under beaktande av de anläggningsspecifika säkerhetsbetingelserna. Skador av kondensvatten Genom intermittent drift resp. belastningsvariationer kan luftfuktighet kondensera i maskinens inre. Kondensvatten kan ansamlas. Fuktighet kan påverka lindningsisoleringen negativt eller leda till materialskador som korrosion. Se till att kondensvattnet kan rinna bort utan hinder. Förbränningsrisk genom heta ytor Vissa maskindelar kan bli heta under drift. Vid beröring kan brännskador bli följden. Berör inga maskindelar under driften. Låt maskinen först svalna innan du börjar med arbetena på maskinen. Kontrollera delarnas temperatur innan de vidrörs. Använd vid behov lämplig skyddsutrustning. SE UPP Risk för kroppsskada vid beröring av fläkten Det kan finnas risk för kroppsskada på maskiner med fläktkåpa (t.ex. vid maskiner för textilindustrin), eftersom fläkten inte är fullständigt skyddad mot beröring. Rör inte vid den roterande fläkten. Grip inte in i de förstorade öppningarna för luftutträde. Förhindra manuellt ingripande genom lämpliga åtgärder, t.ex. med inbyggnader eller galler. Separat ventilation (som tillval): Kyltyp IC 416 enligt EN / IEC VARNING Fara för brännskador Drift av maskinen utan separat fläkt leder till överhettning. Dödsfall, kroppsskador och materialskador kan bli följden. Ta aldrig maskinen i drift utan separat ventilation! 84 Bruksanvisning, 10/2018, A5E A

87 Drift 8.1 Säkerhetsanvisningar för driften Drift i explosionsfarliga områden Säkert handhavande Förutom riskanvisningarna i det föregående avsnittet gäller följande: Elektriska anläggningar inom områden där explosionsrisk föreligger måste monteras, installeras och bedrivas i enlighet med gällande föreskrifter och förordningar. Det förutsätts att denna anläggnings användare ser till att dessa föreskrifter och förordningar följs vid montering, installation och drift, samt att motsvarande kontroller genomförs. Vi rekommenderar att genomföra dessa kontroller i samordning med ansvarig myndighet samt att dokumentera dem. Anläggningsspecifika tändningsrisker Kriterierna för respektive indelning av zoner är inte harmoniserade och värderingen av driftsrisker, lokala driftsförhållande och de mångfaldiga övervakningsmetoderna är inte enhetliga. I enlighet därmed är de avhjälpande åtgärder som rekommenderas från uppsiktsmyndigheterna delvis olika, allt efter myndighetens ansvarsområde. För maskinens tillverkare är det inte möjligt att ge allmänt gällande rekommendationer härför. Märk Bindande bestämmelser för lokala risker och eventuellt rekommenderade åtgärder kan bara genomföras av ansvarig för respektive anläggning tillsammans med ansvariga kontrollmyndigheter. För bedömning av de anläggningsspecifika brandriskerna kan riskvärderingarna i IEC / EN resp. -7 anlitas. Explosionsrisk genom överhettning av maskinen genom dammskikt Dammskikt tjockare än 5 mm kan överhetta maskinen, genom sin värmeisolerande verkan. Maskinens maximala yttemperatur kan då inte hållas. Detta kan leda till att damm antänds och exploderar. Det kan leda till död, allvarliga kroppsskador eller materialskador. Damma av maskinerna regelbundet. Undvik dammskikt tjockare än 5 mm. Slå bara på maskinen om dammet är borttorkat. Explosionsrisk genom för hög lagertemperatur Respekterandet av den maximala yttemperaturen är inte garanterad vid hög lagertemperatur. Detta kan leda till att damm antänds och exploderar. Det kan leda till död, allvarliga kroppsskador eller materialskador. Kontrollera alltid lagertemperaturen. Övervaka maskinens uppvärmning med hjälp av temperaturavkännarna i statorlindningen som komplement till den strömberoende överlastskyddsanordningen i anslutningskabelns tre faser. Bruksanvisning, 10/2018, A5E A 85

88 Drift 8.4 Elektriska och mekaniska störningar FARA Explosionsrisk vid avlägsnandet av överbryggningen av det isolerade lagret Borttagande av hos tillverkaren inställd överbryggning av isolerat lager för till potentialskillnader mellan rotor och den jordade maskinen. Detta kan ge upphov till gnistor vilka, speciellt i atmosfär med explosionsrisk, tänder det damm eller de brännbara gaser som finns i omgivningen. Det kan leda till explosion. Dessutom finns risk för stötar. Det kan leda till död, allvarliga kroppsskador eller materialskador. Öppna inte överbryggningen av lagerisoleringen under driften. 8.2 Eftersmörja rullager Iaktta informationen om eftersmörjningen av rullagren på smörjskylten. 8.3 Återtillkoppling efter Nödstopp Kontrollera maskinen innan arbetsmaskinen åter tas i drift efter Nödstopp. Åtgärda alla orsaker som har lett till nödstopp 8.4 Elektriska och mekaniska störningar Märk Innan du åtgärdar ett fel, beakta kapitel Säkerhetsanvisningar (Sida 11). Märk Om du använder maskinen på en frekvensomriktare och det uppstår en elektrisk störning, då måste du dessutom också följa frekvensomriktarens bruksanvisning. 86 Bruksanvisning, 10/2018, A5E A

89 Drift 8.4 Elektriska och mekaniska störningar De följande tabellerna visar allmänna störningar som uppkommer av mekanisk och elektrisk påverkan. Tabell 8-1 Elektrisk påverkan Egenskaper för elektriska störningar Maskinen startar inte. Maskinen har svårt att starta. Brummande ljud vid start. Brummande ljud under drift. Hög värmeutveckling under tomgång. Hög värmeutveckling under belastning. Hög värmeutveckling på enskilda lindningsavsnitt. Möjliga störningsorsaker Åtgärder 1) X X X X Överbelastning. Minska belastningen. X Avbruten fas i tilledningen. Kontrollera brytare och tilledningar. X X X X X Avbruten fas i tilledningen efter påslagning. Kontrollera brytare och tilledningar. X X Nätspänningen för låg, frekvensen för hög. Kontrollera nätförhållandena. X Nätspänningen för hög, frekvensen för låg. Kontrollera nätförhållandena. X X X X X Statorlindningen växlar fel. Kontrollera lindningens omkoppling. X X X X Kortslutning i lindning eller faskortslutning i statorlindning. Fastställ lindningsmotstånd och isoleringsmotstånd, reparera efter kontakt med tillverkaren. X Felaktig rotationsriktning vid axialfläkten. Kontrollera anslutningen. 1) Förutom felorsaken (enligt felsökningsåtgärderna) måste du också åtgärda skador som ev. uppstått på maskinen. Tabell 8-2 Mekanisk påverkan Egenskaper för mekaniska störningar Slipande missljud. Hög värmeutveckling. Radiella vibrationer. Axiella vibrationer. Möjliga störningsorsaker Åtgärder 1) X Roterande delar avslipas. Fastställ felorsak, rikta upp delar. X Lufttillförseln minskar. Fläktens rotationsriktning är felaktig. Kontrollera luftvägarna, rengör maskinen. X Rotorn är obalanserad. Kontrollera kilarnas överensstämmelse (H, F, N). X Rotorn inte rund, axeln böjd. Kontakta tillverkaren. X X Bristfällig riktning. Rikta in maskinen, kontrollera kopplingen. 2) X Den tillkopplade maskinen är obalanserad. Balansera den tillkopplade maskinen. Bruksanvisning, 10/2018, A5E A 87

90 Drift 8.4 Elektriska och mekaniska störningar Egenskaper för mekaniska störningar X Stötar från den tillkopplade maskinen. Undersök den tillkopplade maskinen. X X Växeln är obalanserad. Korrigera växeln. X X Resonans från hela systemet, maskinen och fundamentet. Förstärk fundamentet efter konsultation. X X Förändringar i fundamentet. Fastställ orsakerna till förändringarna. Åtgärda vid behov. Rikta in maskinen igen. 1) Förutom felorsaken (enligt felsökningsåtgärderna) måste du också åtgärda skador som ev. uppstått på maskinen. 2) Iaktta eventuella förändringar vid uppvärmning. 88 Bruksanvisning, 10/2018, A5E A

91 Drift 8.6 Frånkoppling 8.5 Störningar på rullager Skador på rullagren kan vara svåra att upptäcka. Byt ut rullagret i tvivelaktiga fall. Använd andra lagerutföranden endast efter tillstånd från tillverkaren. Tabell 8-3 Störningar på rullager Lager är för varmt Lager piper Lager knackar Möjliga störningsorsaker Åtgärder X Koppling trycker Rikta upp maskinen med större precision. X För hög remspänning Reducera remspänningen. X Lager nedsmutsat Rengör eller byt ut lagret. Kontrollera packningarna. X Hög omgivningstemperatur Använd ett lämpligt högtemperaturfett. X X Otillräcklig smörjning Smörj enligt föreskrifterna. X X Lagret förskjutet installerat Kontakta Servicecenter. X X Lagerspelet för litet Kontakta Servicecenter. X Lagerspel för stort Kontakta Servicecenter. X X Lager korroderat Byt ut lagret. Kontrollera packningarna. X För mycket fett i lagret Avlägsna överflödigt fett. X Fel fett i lagret Använd det riktiga fettet. X Skalställen i löpbanan Byt ut lagret. X Stilleståndsskador Byt ut lagret. Undvik vibrationer under stilleståndet. 8.6 Frånkoppling Ta erforderliga fuktförebyggande anordningar i drift efter frånkopplingen av maskinen. Om respektive styrning inte sker automatiskt skall den ev. befintliga stationära värmen kopplas till under driftuppehållen. Så undviks bildning av kondensvatten. Stilleståndsvärmaren får kopplas in tidigast två timmar efter maskinen kopplats från. På så sätt undviks skador på lindningsisolationen. VARNING Explosionsrisk Om det stationära värmesystemet kopplas till direkt efter frånkopplingen av maskinen, kan temperaturklassen eller den maximala yttemperaturen för maskinen överskridas. I en explosionsfarlig atmosfär kan denna antändas och orsaka en explosion. Det kan leda till död, allvarliga kroppsskador eller materialskador. Koppla till stilleståndsvärmaren först efter frånkopplingen av maskinen. Följ för detta uppgifterna på skylten på stilleståndsvärmaren. Bruksanvisning, 10/2018, A5E A 89

92 Drift 8.7 Driftupphåll 8.7 Driftupphåll Åtgärder vid driftpauser Längre tids stillestånd Märk Ta maskinen i drift ungefär en gång i månaden vid längre driftuppehåll > 1 månad eller dra åtminstone runt rotorn. Innan maskinen tas i drift igen måste avsnittet "Tillkoppling" beaktas. Avlägsna ev. förekommande rotorhållare på maskinen, innan du drar runt rotorn. OBSERVERA Inskränkningar i maskinfunktionerna Längre stillestånd kan orsaka skador på material, komponenter eller ett komplett maskinstopp. Om maskinen tas ur drift för en tidsrymd på mer än 12 månader då kan skador uppstå på maskinen genom miljöpåverkan. Vidta lämpliga korrosionsskydds-, konserverings-, förpacknings- och torkningsåtgärder. Inkoppling av stationär värme Koppla till förekommande stilleståndsvärmare under maskinens driftuppehåll. Ta ur drift Mer information om nödvändiga åtgärder Kapitel Förberedelser för användning (Sida 25). Smörjning innan återdrifttagning OBSERVERA Torrgång av lagren Om det inte längre finns tillräckligt med fett i lagren kan dessa skadas. Smörj lagren efter driftspauser på mer än ett år. Axeln måste rotera, så att fettet fördelas i lagren. Beakta uppgifterna på smörjningsskylten. Kapitel Eftersmörja rullager (Sida 86). 90 Bruksanvisning, 10/2018, A5E A

93 Drift 8.7 Driftupphåll Stilleståndsskador på rullagren Under längre driftuppehåll kan samma eller nästan samma viloposition för rotorn i rullagren leda till skador som t.ex. märken eller korrosionsskador. Ta maskinen under driftuppehåll regelbundet i drift för kort tid en gång i månaden. Vrid runt rotorn minst några gånger. Om du har kopplat från maskinen från arbetsmaskinen och säkrat den med en rotorhållare, då avlägsnar du den innan rotorn vrids runt resp. för driften. Säkerställ att rotorns viloposition är annorlunda än tidigare efter drift. Använd härtill passkilen eller kopplingshalvorna som referens. Beakta vid återidrifttagandet informationerna i kapitlet "Drifttagning". Se även Idrifttagning (Sida 77) Bruksanvisning, 10/2018, A5E A 91

94 Drift 8.7 Driftupphåll 92 Bruksanvisning, 10/2018, A5E A

95 Underhåll 9 Genom noggrant och regelbundet underhåll, inspektioner och revisioner kan du tidigt registrera och åtgärda störningar. På så sätt undviker du följdskador. Eftersom driftförhållanden ser olika ut kan här bara allmänna tidsintervall för problemfri drift anges. Anpassa därför underhållsintervallen till användningen (ta hänsyn till smuts, hur ofta enheten startas samt belastning m.m.). 9.1 Säkerhetsanvisningar för underhåll Respektera vid alla arbeten på maskinen följande: Följ de allmänna säkerhetsanvisningarna. (Sida 11) Respektera de nationella och branschspecifika föreskrifterna. Vid användning av maskinen inom den europeiska unionen respekterar du kraven i EN för en säker drift av elektriska anläggningar. Märk Kontakta Servicecenter (Sida 139) om du behöver hjälp vid inspektion, underhåll eller idrifttagning. 9.2 Inspektion och service Säkerhetsanvisningar för inspektion och underhåll Beakta vid alla inspektions- och servicearbeten på maskinen normen IEC / EN Explosionsrisk genom överhettning av maskinen genom dammskikt Dammskikt tjockare än 5 mm kan överhetta maskinen, genom sin värmeisolerande verkan. Maskinens maximala yttemperatur kan då inte hållas. Detta kan leda till att damm antänds och exploderar. Det kan leda till död, allvarliga kroppsskador eller materialskador. Damma av maskinerna regelbundet. Undvik dammskikt tjockare än 5 mm. Slå bara på maskinen om dammet är borttorkat. Bruksanvisning, 10/2018, A5E A 93

96 Underhåll 9.2 Inspektion och service Explosionsrisk genom för hög lagertemperatur Respekterandet av den maximala yttemperaturen är inte garanterad vid hög lagertemperatur. Detta kan leda till att damm antänds och exploderar. Det kan leda till död, allvarliga kroppsskador eller materialskador. Kontrollera alltid lagertemperaturen. Övervaka maskinens uppvärmning med hjälp av temperaturavkännarna i statorlindningen som komplement till den strömberoende överlastskyddsanordningen i anslutningskabelns tre faser. Explosionsrisk genom statisk uppladdning Vid rengöring kan plastdelarna laddas med statisk elektricitet och antända en explosiv atmosfär. Det kan leda till explosion. Det kan leda till död, allvarliga kroppsskador eller materialskador. Se vid rengöringen till att ingen explosiv atmosfär råder. Rengör plastdelar så att ingen elektrisk laddning uppkommer Använd ingen tryckluft till rengöring. Fara genom delar som står under spänning Spänningssatta delar utgör en risk. Genom att avlägsna täckkåpor är beröringsskyddet för aktiva delar inte längre garanterat. Genom att närma sig aktiva delar kan de minsta luft- och krypsträckorna eventuellt underskridas. Beröring eller närmande kan leda till dödsfall, allvarliga kroppsskador eller materialskador. Ta maskinen ur drift. Frikoppla maskinen. Respektera de "5 säkerhetsreglerna" (Sida 11). Öppna uttagslådor endast när maskinen står still och är spänningsfri. Fara genom roterande delar Roterande delar utgör en fara. Genom att avlägsna täckkåpor är beröringsskyddet för roterande delar inte längre garanterat. Beröring av roterande delar kan leda till dödsfall, allvarliga kroppsskador och materialskador. Före reparationsarbeten tar du maskinen ur drift och säkrar den mot återtillkoppling. Ta bort täckkåporna först när de roterande delarna står fullständigt stilla. Förbränningsrisk genom heta ytor Vissa maskindelar kan hettas upp under drift och svalnar långsamt efter frånkopplingen. Vid beröring av heta ytor kan du bränna dig. Låt maskinen först svalna innan du börjar med service- och underhållarbeten. Kontrollera delarnas temperatur innan de vidrörs. Använd vid behov lämplig skyddsutrustning. 94 Bruksanvisning, 10/2018, A5E A

97 Underhåll 9.2 Inspektion och service Skador om maskinen inte underhålls Om maskinen inte underhålls då kan den ta skada. Det kan leda till störningar som indirekt eller direkt kan leda till dödsfall, allvarliga personskador eller materialskador. Serva maskinen inom de angivna serviceintervallen. Skador på grund av främmande föremål i maskinen Vid underhållsarbeten kan främmande föremål som t.ex. smuts, verktyg eller lösa konstruktionselement såsom skruvar lämnas kvar i maskinen. Följderna av detta kan vara kortslutning, sänkt kyleffekt eller förhöjda gångljud. Maskinen kan ta skada. Ge akt på att inga främmande föremål lämnas kvar i och på maskinen. Fäst de lösa konstruktionselementen igen efter arbetet. Ta bort smuts omsorgsfullt Allmänna inspektionsuppgifter Märk Respektera speciellt eftersmörjningsintervallen för rullager som avviker från inpektionsintervallen. Märk Vid en inspektion behöver man i regel inte plocka isär trefasmaskinerna. Isärtagning krävs inte förrän lagren behöver bytas ut Första inspektionen efter montering eller reparation Genomför följande kontroller efter ca 500 drifttimmar, senast 6 månader efter idrifttagning: Tabell 9-1 Kontroller efter montering eller reparation Kontroll Under drift Under stillestånd De elektriska specifikationerna hålls. X De tillåtna temperaturerna för lagren inte överskrids (Sida 80). X Maskinens lugna arbetssätt samt driftljud har inte försämrats. X Det finns inte några sprickor eller försänkningar i fundamentet. (*) X X (*) Dessa kontroller kan genomföras under drift eller i stillestånd. Bruksanvisning, 10/2018, A5E A 95

98 Underhåll 9.2 Inspektion och service Ytterligare kontroller kan vara erforderliga enligt de anläggningsspecifika förhållandena. OBSERVERA Maskinskador Om du vid inspektionen konstaterar otillåtna avvikelser från normaltillståndet ska du åtgärda dessa omgående. Skador på maskinen kan annars bli följden Huvudinspektion Kontrollera att uppställningsvillkoren uppfylls. Kontrollera följande efter ca drifttimmar, eller som senast efter två år: Kontroll Under drift Under stillestånd de elektriska specifikationerna hålls. X de tillåtna temperaturerna för lagren inte överskrids. X maskinens lugna arbetssätt samt driftljud inte har försämrats. X Det finns inte några sprickor eller försänkningar i fundamentet. (*) X X maskinernas justering ligger inom de tillåtna toleranserna. X alla fästskruvar för mekaniska och elektriska anslutningar är fast åtdragna. X Alla potentialanslutningar, jordningsanslutning och avskärmningar har korrekt läge och kontakt enligt bestämmelserna. Lindningarnas isolationsmotstånd ska vara tillräckligt stort X Att ev. befintlig lagerisolering är monterad enligt skyltningen. X Ledningar och isoleringsdelar är i ordning och inte har ändrat färg. X Kondensvatten kan fritt rinna bort. X (*) Denna kontroll är möjlig i stillestånd eller under gång. Om du vid inspektionen konstaterar otillåtna avvikelser ska du åtgärda dessa omgående. Skador på maskinen kan annars bli följden. X 96 Bruksanvisning, 10/2018, A5E A

99 Underhåll 9.2 Inspektion och service Underhållsintervall För att identifiera och åtgärda störningar på ett tidigt stadium och att undvika följdskador beakta följande: Underhåll maskinen regelbundet och noga. Inspektera maskinen. Serva maskinen. OBSERVERA Driftstopp i maskinen Vid störningar eller överbelastning av maskinen kan materialskador uppstå. Om störningar uppträder inspektera genast maskinen. Den omedelbara inspektionen är nödvändig när det betyder en elektrisk eller mekanisk påfrestning av trefasmaskinen, t.ex. överbelastning eller kortslutning. Maskinerna har rullager med kontinuerlig fettsmörjning. En eftersmörjningsanordning är standard. SE UPP Retningar i huden samt infektioner i ögat genom rullagerfett Många rullagerfetter kan förorsaka retningar i huden samt infektioner i ögat. Följ alla säkerhetsanvisningar från tillverkaren. Åtgärder, intervall och tidsfrister Åtgärd ska utföras när drifttidsintervallen resp. tidsgränserna har löpt ut: Eftersom driftförhållandena är mycket olika, anges bara allmänna tidsintervaller under problemfri drift. Anpassa därför underhållsintervallen till de lokala förhållandena, som smuts, hur ofta enheten startas, samt belastning osv. Åtgärder Drifttidsintervall Tidsgränser Första inspektion Efter 500 drifttimmar Senast efter 1/2 år Eftersmörjning Se smörjningsskylt Rengöring Efter lokal nedsmutsningsgrad Huvudinspektion Ca var 16000:e drifttimme Senast efter 2 år Tappa ut kondensvatten Allt efter klimatförhållanden Inspektion och service av det stationära värmesystemet Stilleståndsvärmaren är underhållsfri. När den är defekt, vänder du dig till Servicecenter (Sida 139). Bruksanvisning, 10/2018, A5E A 97

100 Underhåll 9.2 Inspektion och service Bedömning av rullagringen Vid en bedömning av rullagren behöver man i regel inte plocka isär maskinen. Detta krävs inte förrän lagren behöver bytas ut. Tillståndet för ett rullager kan bedömas med hjälp av en lagersvängningsanalys. Mätvärdena levererar en indikation och kan värderas av specialister. Kontakta i så fall Servicecenter Eftersmörjningsintervall och fettyper för drift av rullager Angivna smörjdata gäller för de på typskylten angivna data och för kvalitativt högvärdiga smörjfetter enligt uppgifterna i denna bruksanvisning. Dessa fetter överträffar kraven enligt DIN och ISO betydligt och tillåter därmed de föreskrivna smörjintervallen. Första smörjningen Det på smörjskylten angivna smörjfettet väljs enligt de vid beställningen kända driftsförhållandena och används för den första smörjningen. Kriterier för val av rullagerfett För standardanvändningar utan speciella krav är kvalitativt högvärdiga ISO L X BDEA3 smörjfetter enligt ISO samt K3K 20 smörjfetter enligt DIN med litiumtvål som förtjockningsmedel och en övre användningstemperatur på minst +130 C / +266 F tillåtna. Tekniska data för rullagerfettet måste vara lämpliga för användningen. Använd endast fetter, som finns nämnda på smörjskylten. Om driftsförhållandena avviker från de som nämns, får andra smörjfetter endast användas efter avtal med tillverkaren. Om smörjfetter används som inte finns med på smörjskylten kan inte säkerställas att de är kompatibla med hela systemet. Om du använder smörjfetter som ev. uppfyller endast lägsta krav enligt DIN eller ISO halverar du smörjningsperioden resp. anpassar denna. Kontakta tillverkaren om du är osäker. Om du blandar olika smörjfetter påverkas smörjegenskaperna negativt. Följden kan bli materialskador. En garanti för att vissa smörjfetter kan blandas kan endast ges av fettillverkaren. Smörjfettet måste uppfylla de kriterier som finns uppställda i den följande tabellen och vara anpassade till användningsvillkoren. När andra specialsmörjmedel står på smörjskylten, då gäller avvikande kriterier. Tabell 9-2 Kriterier för val av rullagerfett Kriterier Norm Egenskap, parameter Enhet Grundoljetyp - Mineralolja - Förtjockningsmedel - Litium - 98 Bruksanvisning, 10/2018, A5E A

101 Underhåll 9.2 Inspektion och service Kriterier Norm Egenskap, parameter Enhet Konsistens enligt NLGI-klass DIN "3" för lodrät och vågrät konstruktion "2" alternativ för vågrät konstruktion vid reducerat smörjintervall Användningstemperaturområde - Minst -20 C C C Droppunkt DIN ISO 2176 Minst +180 C C Grundoljeviskositet DIN Ca 100 mm²/s vid 40 C Ca 10 mm²/s vid 100 Additiv - Antioxidation (AO), Anti-Wear (AW) Inga fasta smörjämnen FE9-test: A/1500/6000 DIN /-2 F10 50 h vid +130 C Alternativ: Extreme-pressure (EP) endast efter tillstånd från fett- och lagertillverkaren F h vid +130 C Beteende gentemot vatten DIN eller 1 vid provtemperatur +90 C - Korrosionseffekt på koppar DIN eller 1 vid provtemperatur +120 C Korr. Korrosionsskyddsgrad (EMCOR) DIN / Halt av fasta främmande ämnen > 25 μm Lagerlämplighet Varvtalsparameter nxdm ISO mm²/s 0-0 Korr. DIN <10 mg/kg mg/kg - Lämplighet för inbyggt motorlager, tätningar och befintliga varvtal - H - mm/min Rekommenderade rullagerfetter På grund av de tekniska egenskaperna rekommenderas för standardanvändningar följande högvärdiga rullagerfett för lodräta och vågräta motorkonstruktioner: Tabell 9-3 Rullagerfett för lodräta och vågräta konstruktioner Tillverkare Fettsorter Shell Gadus S2 V100 3 ExxonMobil/Esso Unirex N3 BP Energrease LS3 Fuchs Renolit H443 HD88 Lubcon Turmoplex 3 Addinol LM 3 EP FAG Arcanol Multi 3 Bruksanvisning, 10/2018, A5E A 99

102 Underhåll 9.2 Inspektion och service För motorer med vågrät konstruktion kan du alternativt använda smörjfetter med NLGI-klass 2. Dock reduceras smörjintervallet med 20 % därigenom. Tabell 9-4 Alternativa smörjfetter med NLGI-klass 2 för motorer med vågrät konstruktion Tillverkare Fettsorter Shell Gadus S2 V100 2 ExxonMobil/Esso Unirex N2 BP Energrease LS2 Castrol Longtime PD2 Lubcon Turmogrease L 802 EP plus Shell Retinax LX2 FAG Arcanol Multi 2 Smörjdata På maskinens smörjningsskylt finns följande data: Eftersmörjningsintervallen i drifttimmar Mängd fett för eftersmörjning i gram Fettyp Fettbytesintervall Fettbytesintervallen i denna bruksanvisning resp. eftersmörjningsintervallerna i uppgifterna på skylten gäller för följande villkor: Normal belastning Drift med varvtal enligt uppgift på skylten Gång med lite vibrationer Neutral omgivningsluft Högvärdiga rullagerfetter Vid ogynnsamma driftsförhållanden kan eftersmörjningsintervallen förkortas i samråd med tillverkaren. 100 Bruksanvisning, 10/2018, A5E A

103 Underhåll 9.2 Inspektion och service Eftersmörja rullager Smörj rullagren minst var 12:e månad, oberoende av drifttimmarna. Eftersmörjningsintervallen för rullager avviker från maskinens inspektionsintervall. Om eftersmörjningsintervallen inte efterföljs, kan skador uppstå på rullagren. Följ uppgifterna om eftersmörjning på smörjskylten. 1. Rengör smörjnipplarna. 2. Rotera axeln under eftersmörjningen, för att det nya fettet ska fördelas i lagret. Motorer som drivs med omformare: Eftersmörj vid lågt till medelhögt varvtal, (n min = 250 min -1, n max = 3600 min -1 ) för att garantera en så likformig smörjning som möjligt. VARNING Personskaderisk genom fritt roterande delar Vid eftersmörjning måste axeln rotera. Det kan leda till död, allvarliga kroppsskador eller materialskador. Ge vid eftersmörjningen akt på alla roterande delar. 3. Pressa portionsvis in lämpligt fett och fettmängd, max. 50 g per 30 min., enligt smörjskylt och uppgift i denna bruksanvisning. Rullagertemperaturen stiger till en början märkbart, men sjunker till normalvärdet efter att det överflödiga fettet har trängts ut från lagret. Det förbrukade fettet samlas utanför lagret i en spillfettbehållare. Smörja rullager före idrifttagningen Vid fackmässig förvaring under längre tid före idrifttagningen påverkas normalt inte det smörjfett som finns i lagren, inom två år. Eftersmörj lagren vid drift med dubbla mängden smörjfett. Axeln måste då vridas så att fettet fördelas i lagren. Observera information om långtidsförvaring. Magasinering över 4 år Vid långvarig förvaring minskas lagrens fettförbrukningstid. Rengör rullagret och fetta in det på nytt. Alternativt byter du komplett ut rullagret vid behov. Se även Eftersmörjningsintervall och fettyper för drift av rullager (Sida 98) Bruksanvisning, 10/2018, A5E A 101

104 Underhåll 9.2 Inspektion och service VARNING Explosionsrisk på grund av överhettning av valslagren Om valslagret inte smörjs regelbundet kan det leda till lokala överhettningar vilket i sin tur leder till explosion vid explosiv atmosfär. Det kan leda till död, allvarliga kroppsskador eller materialskador. Smörj valslagren i enlighet med smörjskylten. Sätt in en lagertemperaturövervakning om sådan inte redan finns Volym för utrymmet förbrukat fett Tabell 9-5 Volym för utrymmet förbrukat fett i cm³ Typ Konstruktion IM B3, IM B5, IM B35 Konstruktion IM V1 1MB5...-4AA MB5...-4AB MB5...-4AC 1MB5...-4AD 1MB5...-4BA MB5...-4BB 1MB5...-4BC 1MB5...-4BD Täta rullagren (option "Höjd kapslingsklass") Eftersmörj fettförkammaren För att få optimalt tätningsresultat och tillförlitligt täta labyrintfogar med fett som skjuts in, är det nödvändigt att regelbundet eftersmörja fettförkammarna. Proceduren är samma som med smörjfett. Tätningseffekten under drift är optimal så länge som relativt rent fett i små mängder tränger ut. Eftersmörjningsintervall Erforderliga eftersmörjningsintervaller bestäms i princip av omgivningens nedsmutsningsgrad och av maskinens driftstid. De kan därför endast fastläggas med hänsyn tagen till respektive driftsförhållanden. Säkerställ att spåret i tätningen alltid är fyllt med fett. 102 Bruksanvisning, 10/2018, A5E A

105 Underhåll 9.2 Inspektion och service Håll kylluftströmmen ren Kylluftgångarna måste hållas fria från smuts så att maskinen blir tillräckligt kyld. Rengör galler, kanaler, ribbor, rör etc. regelbundet från damm och smuts Rengöring Rengöring av smörjkanaler och spillfettbehållare Förbrukat fett samlas utanför lagret i det yttre lagerlockets spillfettbehållare. Avlägsna det gamla fettet vid lagerbyte. Märk För att byta ut fettet i smörjkanalen tas lagerinsatserna isär. Rengöring av kylluftsvägarna Kylluftsvägarna som genomströms av omgivningens luft skall rengöras regelbundet. Rengöringsintervallen är beroende av den lokala nedsmutsningsgraden. OBSERVERA Skador på maskinen Materialskador kan uppstå om du riktar tryckluft i riktning mot axeluttag eller maskinöppningar. Undvik direkt inverkan av tryckluften på axelpackningar eller spaltpackningar i maskinen Tappa ut kondensvatten Om kondensvattenöppningar finns, öppna dessa regelbundet, allt efter klimatförhållandena. VARNING Farlig spänning Genom införing av föremål i kondensvattenhålen (tillval) kan lindningen skadas. Dödsfall, svåra kroppsskador och materiella skador kan bli följden. Följ för att respektera kapslingsklassen följande anvisningar: Koppla maskinen spänningsfri, innan du öppnar kondensvattenöppningarna. Förslut kondensvattenöppningarna t.ex. med T-propp före idrifttagning av maskinen. Bruksanvisning, 10/2018, A5E A 103

106 Underhåll 9.2 Inspektion och service OBSERVERA Minskning av kapslingsklass Genom ej förslutna kondensvattenöppningar kan materialskador uppstå på maskinen. För att behålla kapslingsklassen måste du åter försluta alla avloppsöppningar efter utsläppningen av kondensvattnet Åtgärda lackskador Om lacken är skadad, ska du bättra på lackskadorna. Därigenom säkerställs korrosionsskyddet. Märk Lackstruktur Kontakta Siemens Servicecenter (Sida 139) innan du åtgärdar lackskador. Där får du ytterligare information om korrekt lackstruktur och om hur lackskador ska åtgärdas Efterlackering Om du omlackerar lackerade ytor, ska du iaktta ett av följande krav: Begränsning av lackskiktets totala tjocklek med hänsyn till explosionsgruppen: IIA, IIB: Lackskiktets totala tjocklek 2 mm IIC: Total tjocklek för lackskikt 0,2 mm för motorer i grupp II (gas) Begränsning av ytmotståndet hos det lack som används: Ytmotstånd 1GΩ för motorer i grupperna II och III (gas och damm) Begränsning av laddningsöverföringen 60 nc för instrument i grupp I eller grupp IIA 25 nc för instrument i grupp IIB 10 nc för instrument i grupp IIC 200 nc för instrument i grupp III (värden gäller inte vid starkt laddningsgenererande processer) Genomslagsspänning 4 kv för explosionsgrupp III (gas och damm) 104 Bruksanvisning, 10/2018, A5E A

107 Underhåll 9.2 Inspektion och service VARNING Explosionsrisk på grund av ej sakkunnig lackering Vid större tjocklek på lackskiktet kan lackskiktet bli elektrostatiskt laddat. Det kan leda till urladdning. Explosionsrisk föreligger när även explosiva blandningar samtidigt finns förhanden. Det kan leda till död, allvarliga kroppsskador och materialskador. Lämplighetskontroll av lackeringssystem för områden med explosionsrisk För lackeringssystemen som kan beställas som standard föreligger intyg för elektrostatisk lämplighet för explosionsskyddade maskiner. För lackeringssystem som inte tillhör standard eller som är kundanpassade föreligger inte dessa intyg. Beakta att dessa intyg inte är giltiga för efterlackeringar Underhåll av uttagslådor Förutsättning Maskinen är spänningsfri. Kontrollera uttagslåda Kontrollera regelbundet uttagslådorna på täthet, oskadad isolering och fasta anslutningar. Om damm eller fukt har träng in i uttagslådan, skall denna rengöras resp. torkas. Detsamma gäller för isolatorerna. Kontrollera packningarna och tätytorna och åtgärda orsaken till otätheten. Kontrollera isolering, anslutningsdelar och ledningsförbindelser i uttagslådan. Byt ut de skadade komponenterna. VARNING Kortslutningsrisk Skadade komponenter kan leda till kortslutningar osv. Det kan leda till död, allvarliga kroppsskador eller materialskador. Byt ut skadade komponenter. Bruksanvisning, 10/2018, A5E A 105

108 Underhåll 9.3 Reparation 9.3 Reparation Respektera vid alla arbeten på maskinen följande: Följ de allmänna säkerhetsanvisningarna. (Sida 11) Respektera de nationella och branschspecifika föreskrifterna. Vid användning av maskinen inom den europeiska unionen respekterar du kraven i EN för en säker drift av elektriska anläggningar. Beakta vid alla inspektions- och servicearbeten på maskinen normen IEC / EN Explosionsfara genom otillåtna reparationsarbeten Reparationsarbeten är endast tillåtna inom ramen för de arbeten som beskrivs i denna bruksanvisning. Drift i explosiv atmosfär kan annars leda till explosion. Det kan leda till död, allvarliga kroppsskador eller materialskador. För reparationer därutöver måste man kontakta Servicecenter. VARNING Explosionsrisk genom förhöjd yttemperatur Maskinens installerade komponenter kan bli hetare än maximal tillåten yttemperatur på huset. I miljö med explosivt damm kan detta leda till att damm antänds och exploderar. Det kan leda till död, allvarliga kroppsskador eller materialskador. Öppna inte driftsvarm maskin i explosiv dammatmosfär. Låt maskinen svalna innan den öppnas. Explosionsrisk på grund av ej sakkunnig reparation av stilleståndsvärmaren Genom ej sakkunnig reparation av stilleståndsvärmaren, t.ex. genom användning av icke godkända eller tillåtna reservdelar, kan vid drift i explosiva atmosfärer explosion inträffa. Det kan leda till död, allvarliga kroppsskador eller materialskador. Endast fackpersonal från Servicecenter (Sida 139) får reparera stilleståndsvärmaren och sedan utföra den nödvändiga styckkontrollen, eftersom omfattande sakkunskaper är nödvändiga. Använd endast tillåtna och godkända reservdelar Grunder Maskinen bör om möjligt monteras ihop på en riktplatta. Därigenom säkerställs att fotytorna ligger på en nivå. 106 Bruksanvisning, 10/2018, A5E A

109 Underhåll 9.3 Reparation Placera alla typ- och extraskyltar som i det ursprungliga tillståndet. Fixera också elektriska ledningar. Kontrollera alla skruvåtdragningsmoment, även på skruvar som inte lossats. Märk Märk upp fästelementens placering och placeringen av alla andra inre anslutningar innan demonteringen påbörjas. Detta underlättar vid senare montering Skruvar med precote-beskiktning Motorn kan delvis vara utrustad med skruvar med precote-beskiktning. För att garantera skruvsäkringen, använder du vid ihopsättningen / reparationen nya skruvar med precotebeskiktning. Alternativt använder du normala skruvar med ett skruvsäkringsmedel som Loctite Skruvkopplingar Skruvar eller muttrar som är monterade tillsammans med säkrande, fjädrande och/eller kraftfördelande element (t.ex. säkringsplåtar och fjäderringar, etc.) måste vid ihopsättning åter utrustas med samma funktionsdugliga element. Säkrings- och tätningselement skall i samband med detta alltid förnyas! Fläktkåpa För att montera ur eller byta ytterfläkten måste fläktkåpan demonteras. Fläktkåpan är fastsatt med skruvar på maskinhuset. Demontering 1. Säkra fläktkåpan mot att falla ner innan arbetena påbörjas. 2. Lossa fästskruvarna som fäster fläktkåpan vid huset. 3. Ge akt på fastsättningselement som finns och förvara dem för monteringen. Montering Monteringen av fläktkåpan sker i omvänd ordningsföljd. 1. Sätt mot fläktkåpan och dra åt fästskruvarna. 2. Se till att fastsättningselementen är oskadade och riktigt monterade. Bruksanvisning, 10/2018, A5E A 107

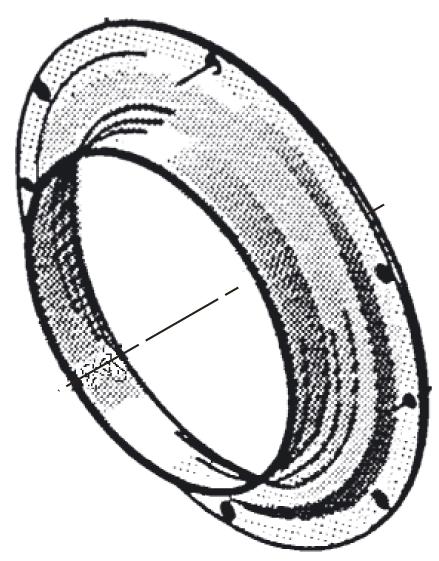

110 Underhåll 9.3 Reparation Ytterfläkt av metall Extern fläkt av metall är utrustad med plattkilsanslutning och är skyddad med en säkringsring mot axiell förskjutning. Demontering 1. Ytterfläkten 1 är fixerad med en låsring 2 på axeln. Avlägsna låsringen. Använd helst tänger enligt DIN 5254 för detta. 2. Använd en lämplig anordning för att dra av ytterfläkten. 3. Undvik hammarslag. 4. Säkra kilen mot att falla ur eller ta ur den. Bild 9-1 Ventilation (sprängskiss med axialfläkt) Montering 1. Ta bort säkringen av kilen eller sätt in den i kilspåret. 2. Kontrollera att läget är korrekt. 3. Skjut på ytterfläkten 1 till anslag på axeln. Använd en lämplig anordning för detta. 4. Sätt in låsringen 2 i det tillhörande spåret och kontrollera läget. Luftsstyrningsmunstycke Tvåpoliga maskiner är utrustade med ett luftstyrningsmunstycke 3. Avståndet mellan ytterfläkten och luftstyrningsmunstycket måste vara likformigt 2 mm runt omkretsen. 108 Bruksanvisning, 10/2018, A5E A

111 Underhåll 9.3 Reparation VARNING Explosionsrisk genom fläkthjul som släpar mot Om fläkthjulet till en ytterfläkt av metall skaver mot en annan komponent kan det leda till gnistbildning och explosion. Det kan leda till död, allvarliga kroppsskador eller materialskador. Avlägsna eventuell smuts. Kontrollera regelbundet och efter arbeten avståndet mellan fläkthjulet och angränsande komponenter som t.ex. luftstyrningsmunstycket. Korrigera uppriktningen av komponenter vid behov. Spalten mellan luftmunstycket och fläkthjulet måste vara minst 2 mm. Kontakta Service Center om du behöver hjälp vid inriktning av komponenterna Ytterfläkt av plast Ytterfläktar av plast har en fastgjuten medbringare liknande en kil. Med en låsring säkras ytterfläkten mot att förskjutas i axialled. Demontering 1. Ytterfläkten 1 är fixerad med en låsring 2 på axeln. Avlägsna låsringen. Använd helst tänger enligt DIN 5254 för detta. 2. Dra av ytterfläkten för hand. Bild 9-2 Ventilation (principbild med radialfläkt) Montering 1. Skjut på ytterfläkten 1 till anslag på axeländen. 2. Sätt in låsringen 2 i det tillhörande spåret och kontrollera läget. Om fläkten har snäppmekanism, se upp så att den inte skadas! Värm fläkten vid navet till en temperatur på ca 50 C. Beställ nya delar vid skador. Bruksanvisning, 10/2018, A5E A 109

112 Underhåll 9.3 Reparation Kåpa separat fläkt Den separata fläkten är inmonterad i kåpan. För att montera ur eller byta den måste kåpan för den separata fläkten demonteras. Demontering VARNING Delar som roterar eller står under spänning Elektriska delar i den separata fläktens motor står under farlig elektrisk spänning. Det kan leda till död, allvarliga kroppsskador eller materialskador vid beröring. 1. Skilj fläktmotorn från nätet före början av arbeten på fläkten. 2. Säkra enheten mot återinkoppling. 3. Vänta tills den separata fläkten står stilla innan du utför ytterligare arbeten. 1. Säkra kåpan mot att falla ner innan arbetena påbörjas. 2. Om en varvtalsgivare finns inmonterad då befinner sig den i det inre av kåpan för den separata fläkten. Skilj de utdragna ledningarna till varvtalsgivaren i den tillhörande uttagslådan innan kåpan för den separata fläkten tas bort. 3. Lossa fästskruvarna som fäster fläktkåpan vid huset. 4. Ge akt på fastsättningselement som finns och förvara dem för monteringen. Montering Monteringen av kåpan för den separata fläkten sker i omvänd ordningsföljd. 1. Om en varvtalsgivare är inmonterad: Ge akt på att inte skada ledningarna till varvtalsgivaren vid monteringen. För ut ledningarna till varvtalsgivaren mellan två kylflänsar och fäst dem provisoriskt innan fläktkåpan sätts mot. 2. Sätt mot kåpan för den separata fläkten och dra åt fästskruvarna. 3. Se till att befästningselementen är oskadade och korrekt fastsatta när kåpan för den separata fläkten monteras. 4. Anslut givarkabeln Rullager För att täta maskinerna på rotoraxeln används oljetätningar. Använd de föreskrivna lagren. Se till att lagrens tätningsbrickor är i rätt läge. Elementerna för lagrens positionering skall infogas i avsedd sida. 110 Bruksanvisning, 10/2018, A5E A

113 Underhåll 9.3 Reparation Fastlagrena kan vara utrustade med säkringsring eller lagerlock. Täta lagerlocksskruvarna med tätbrickor resp. med fett. Förväxla inte positionerna för lagerlocken, DE-sida och NDE-sida resp. inre och yttre. Skydda lagren mot inträngande av smuts och fukt Montera ur rullager Förberedelse Montera av fettmatningar, mätställen för stötimpulser och ev. tillbyggda instrument på DEsidan och NDE-sidan. Avlägsna kopplingen på DE-sidan, resp. gör axeländen fritt tillgänglig. Gör så här på odriven ände: Montera först bort fläktkåpan resp. kåpan för den separata fläkten. Fläktkåpa (Sida 107) Kåpa separat fläkt (Sida 110) Montera av ytterfläkten. Ytterfläkt av metall (Sida 108) Ytterfläkt av plast (Sida 109) Märk Principbilder av respektive komponentplacering finns i kapitel "Reservdelar (Sida 119)". Tillvägagångssätt 1. Ta bort komponenterna för fastsättningen av lagren. Ta bort det yttre lagerlocket om det finns. Montera ur V-ringen (Sida 112). Montera ur labyrintpackningsringen (Sida 112). Säkerställ att det inre lagerlocket inte längre är fastsatt mot lagerhuset eller lagerskölden. Stöd rotorn för urmonteringen av lagerhuset resp. lagerskölden. Ta ev. bort lagerhuset från lagerskölden. Montera av lagerskölden. Beroende på axelhöjd, rullagertyp och -utförande rör det sig om ett utförande med lagerhuvud eller lagerhus. Avlägsna låsringen på axeln. 2. Dra av rullagret tillsammans med spridarskivan. Bruksanvisning, 10/2018, A5E A 111

114 Underhåll 9.3 Reparation Montera ur V-ringen Beroende på utförande är en V-ring inbyggd. V-ringen måste bytas när ovanligt mycket fett tränger ut från rullagret eller när V-ringen är synbart skadad. Bild 9-3 Montera ur V-ringen 1. Märk komponenterna för korrekt montering. 2. V-ringen 1 dras av från axeln tillsammans med det yttre lagerlocket eller med lämpligt verktyg. Montera ur skyddsring vid kapslingsklass IP56 Vid kapslingsklass IP56 är V-ringen för den yttre lagertätningen utrustad med en framför liggande skyddsring 2. Skyddsringen behöver inte avlägsnas för demontering av lagerinsatsen. V-ringen dras av från axeln tillsammans med skyddsringen och det yttre lagerlocket eller lagerskölden. Se även Montera in V-ring (Sida 114) Montera ur labyrintpackningsringen Märk Vid option "Förhöjd kapslingsklass" är maskinen utrustad med en labyrintpackningsring på DEsidan och NDE-sidan. Före urmonteringen av rullagret måste labyrintpackningsringen avlägsnas. Labyrintpackningsringen 3 är fastsatt med tre pinnbultar, dessa är lösbart säkrade med lim som t.ex. Loctite Bruksanvisning, 10/2018, A5E A

115 Underhåll 9.3 Reparation Bild 9-4 Demontering labyrintpackningsring (principbild) 1. Märk komponenterna i lagerinsatsen för korrekt montering. 2. Ta bort skyddsstrykningen på axeln framför labyrintpackningsringen. 3. Skruva ur de tre radialt placerade pinnbultarna för den axiala fixering av ringen. 4. Skruva i de bultar eller skruvar som krävs för avdragning i de radiella gängorna. Ge akt på inskruvningslängden, för att undvika fastklämning på axeln resp. skada på gängan. 5. Värm labyrintpackningsringen under avdragningen. Se även Montera in labyrintpackningsring (Sida 116) Montera in rullager Var noggrann och se till att det är rent under monteringen av rullagret. Ge akt på korrekt ordningsföljd av komponenterna vid ihopmonteringen. Fäst alla komponenter med de angivna åtdragningsmomenten (Sida 141). Märk Ytterligare information om montering av rullagret finns i katalogen eller i informationen från rullagertillverkaren. Tillvägagångssätt 1. Byt ut skadade delar. 2. Avlägsna smuts från komponenterna. Avlägsna fettrester och rester av tätningsmedel eller flytande skruvsäkring. Bruksanvisning, 10/2018, A5E A 113

116 Underhåll 9.3 Reparation 3. Förbered lagersätena: Olja lätt in sätet för innerringen. Fetta in sätet för ytterringen med fast smörjmedel, t. ex. med Altemp Q NB 50. Skjut det inre lagerlocket på axeln. 4. Värm rullagret. 5. Skjut det värmda rullagret på innerringen till axeln. Undvik slag, eftersom lagret annars kan skadas. 6. Säkerställ att rullagret ligger an mot axelansatsen resp. det andra lagret. 7. Fyll lagren med föreskrivet smörjfett enligt smörjskylt. 8. Värm upp spridarskivan och skjut på den på axeln. 9. Sätt fast lagret allt efter utförande med låsring eller axelmutter. 10.Stöd rotorn för inmonteringen av lagerhuset resp. lagerskölden. 11.Använd lämpligt tätningsmedel för hopmonteringen. 12.Montera in lagerskölden resp. lagerhuset tillsammans med lagerskölden. 13.Montera in det yttre lagerlocket om det finns. 14.Montera in packningselementen. Beakta vid monteringen av lagerinsatserna föreskrivna åtdragningsmoment för skruvar (Sida 141). Skada inte lindningarna som står ut från statorhuset när monterar lagerskölden Montera in V-ring Förutsättning Rullagret är redan monterat. 114 Bruksanvisning, 10/2018, A5E A

117 Underhåll 9.3 Reparation Montera in V-ring 1. Fetta in den axiala tätningsytan. Axelsätet förblir utan fett. 1 V-ring 2 Monteringshjälpbricka 3 Skyddsring Bild 9-5 Montera in V-ring 2. Skjut V-ringen 1 med en monteringshjälpbricka 2 på axeln. När framsidan och ytterkanten på V-ringen är i nivå är V-ringen i rätt axialläge. Montera in skyddsring vid kapslingsklass IP56 Vid kapslingsklass IP56 är V-ringen för den yttre lagertätningen utrustad med en framför liggande skyddsring 3 av plåt i lagerlocket. 1. Skjut skyddsringen på axeln. 2. Kontrollera om ringen fortfarande har tillräcklig förspänning. Byt ut skyddsringen vid behov. 3. Positionera skyddsringen så att en av de båda längsgående skårorna sammanfaller med den motsvarande skåran för vattenavrinning nere i lagerlocksflänsen resp. lagerskölden Montera in V-ring (option "Förhöjd kapslingsklass") Fettförkammaren till labyrintpackningsringen garanterar tillsammans med V-ringen att kapslingsklass IP65 gäller. Bruksanvisning, 10/2018, A5E A 115

118 Underhåll 9.3 Reparation V-ringen monteras på samma sätt som labyrintringen. 1. Fetta in den axiala tätningsytan. Axelsätet förblir utan fett. 2. Skjut V-ringen 2 på axeln. Det korrekta axialläget för V-ringen som utförande med fettförkammare har uppnåtts när V-ringen sitter ca 0,2 mm bakom kanten till axelansatsen. Denna position resulterar vid monteringen av labyrintpackningsringen. 1 Filtring 3 Labyrintpackningsring 2 V-ring 4 Fettförkammare Bild 9-6 Rullager med fettförkammare (principbild) Se även Montera in V-ring (Sida 114) Montera in labyrintpackningsring Labyrintpackningsringen sätts i som sista komponent vid montering av rullagret. Den garanterar skyddstyp IP65 och förhindrar att smuts och främmande föremål tränger in i rullagret. 1. Förse de tre pinnbultarna med lösbart lim, t.ex. Loctite 243 och vrid in dem delvis i labyrintpackningsringen. 2. Stryk på ett rostskyddsmedel på axeln på området vid labyrintpackningsringen. 116 Bruksanvisning, 10/2018, A5E A

119 Underhåll 9.3 Reparation 3. Värm labyrintpackningsringen. Skjut labyrinpackningsringen, innan rostskyddsmedlet resp. limmet härdar, till pinnbultarna till ett avstånd på ca 3 mm från lagerlocket. 3mm Bild 9-7 Position för labyrintpackningsringens pinnbult på det yttre lagerlocket 4. Fixera labyrintpackningsringen genom att vrida in pinnbultarna. Kontrollera med korta axiella rörelser att gängstiftspetsen sitter i axelspåret. Den korrekta positionen har nåtts när de radialt inskruvade pinnbultarna hakar i axelspåret Kopplingsanslutningar Ersätt ev. rostiga skruvar. Skada inte isoleringen på delar som leder spänning. Dokumentera positionen för de typ- och extraskyltar som ev. ska demonteras Undvik skador på centreringsrändarna Montera skyddstak, varvtalsgivare under skyddstak För fästskruvarna genom hålen på skyddstakets ytteryta och dra åt med vridmomentet 3 Nm ± 10 % Bromstillbyggnad (tillval) Tabell 9-6 Tillordning av bromsarna till konstruktionsstorlekarna Byggstorlekar Bromstyp Storlekstillordning för bromsarna 400 NFA 250/ / NFA 400/ /630 Bruksanvisning, 10/2018, A5E A 117

120 Underhåll 9.3 Reparation Åtdragningsmoment för uttagsplint och jordning Åtdragningsmomenten för de elektriska anslutningarna av uttagsplint och jordning finns i tabellen (Sida 141) under fall A Täta maskinen Var noggrann och se till att det är rent under monteringen. Rengör alla blanka delfogar t.ex. mellan hus, lagersköldar och lagerinsatser och avlägsna gammalt tätningsmedel. Stryk in blanka delfogar med ej härdande, plastiskt tätningsmedel t.ex. "Hylomar M". Observera tillverkarens användnings- och säkerhetsanvisningar. Kontrollera elasticitet, åldrande eller skador på alla tätningselement på t.ex. uttagslådorna. Förnya tätningselementen när de inte längre är tillräckligt verksamma. Byta packningar 1. Ersätt packningar med originaldelar eller godkända tätningselement. 2. Limma packningarna fullständigt mot motorn resp. luftinträdeshuset. Spalter och öppningar vid packningarnas skarvar är inte tillåtna. 3. Ytor vars kontaktytor tätats med flytande tätningsmedel kan återigen tätas med flytande originaltätningsmedel Hylomar M. 4. Ytor vars kontaktytor tätades med packningar som limmades på ena sidan, kan åter tätas med originalpackningar under användning av originallim (Loctite). Montera lock När du demonterar lock som är tätade med flytande tätningsmedel då gör du så här för att upprätthålla IP-kapslingsklassen för maskinen innan den stängs på nytt: 1. Använd endast tillåtna flytande tätningsmedel. 2. Rengör tätningsytorna enligt det tekniska databladet för det flytande tätningsmedlet. Tätningsytorna måste vara rena och torra före förnyad montering. 3. Lägg på det flytande tätningsmedlet som en hel sträng med ca 3 mm diameter. 4. Montera komponenterna när lösningsmedlet har avdunstat under respekterande av en inskränkning av monteringstiden. 5. Efterdra fästskruvarna till locket efter påläggningen av det flytande tätningsmedlet på nytt. Vänd dig vid frågor till Servicecenter 118 Bruksanvisning, 10/2018, A5E A

121 Reservdelar Beställningsuppgifter När du beställer reservdelar måste du förutom reservdelens exakta beteckning även ange maskintyp och serienummer. Observera att reservdelsbeteckningen måste stämma överens med beteckning i reservdelslistan. Komplettera med tillhörande delnummer. Exempel Lagersköld, DE (del 5.00) Maskintyp Serienummer Maskintyp och serienummer finns på typskyltarna. Serienumret finns dessutom inpräglat på frontsidan till axeländen på DE-sidan. Märk De grafiska framställningarna i detta kapitel är principframställningar av grundmodeller. De tjänar som definition av reservdelarna. Detaljer hos det levererade utförandet kan avvika från dessa framställningar. VARNING Explosionsrisk på grund av olämpliga reservdelar Om andra delar än originalreservdelar används så är tändningsskyddstypen inte längre garanterad. Drift i explosiv atmosfär kan leda till explosion. Det kan leda till död, allvarliga kroppsskador eller materialskador. Använd endast originalreservdelar för explosionsskyddade maskiner, samt även för komponenter som t.ex. packningar, klämmor, kabel- och ledningsinföringar. Vid frågor kontakta Servicecenter (Sida 139). Likvärdiga standarddelar som t.ex. skruvar kan du köpa i detaljhandeln. Data Matrix Code En Data Matrix Code befinner som som dekal på motorer från europeisk tillverkning Följande informationer framgår av Data Matrix Coden: Maskintyp Serienummer Kundmaterialnummer, om beställd som option Y84 Via Data Matrix Code och appen "SIMOTICS Digital Data" har du åtkomst till tekniska data, reservdelar och bruksanvisning för din motor. Bruksanvisning, 10/2018, A5E A 119

122 Reservdelar 10.4 Delgrupper 10.2 Beställning av delar När du beställer reservdelar eller reparationsdelar måste du förutom delens exakta beteckning även ange maskintyp och serienummer för maskinen. Ge akt på att beteckningen för delen överensstämmer med beteckningen i listorna över delar och komplettera med tillhörande artikelnummer. För beställningen av reserv- och reparationsdelar behövs följande uppgifter: Beteckning och artikelnummer Maskintyp och serienummer för maskinen Maskintyp och serienummer finns på typskyltarna. Rullager När rullager beställs måste, förutom lagerbeteckningen, även eftersättsbeteckningen för lagerutförandet anges. Båda tecknen finns på smörjskylten och i maskinens dokumentation, men kan även avläsas på det påmonterade lagret. Byt rullager endast mot identiska rullager Leta reservdelar via internet Med "Spares on Web" har du möjlighet att själv snabbt och enkelt ta reda på beställningsnumren för standardreservdelar till motorer. Spares on Web ( Delgrupper Man skiljer mellan följande delgrupper: Reservdelar Reservdelar är maskindelar, som kan beställas under produktionstiden och upp till ytterligare 5 år efter det produktionen slutat. Låt bytet av dessa delar endast genomföras av auktoriserad service- eller modifieringspartner. Reparationsdelar Reparationsdelar är maskindelar, som levereras endast under den aktiva produktionen av maskinen (till uppsägning av produkten). Reparationsdelar är delar, som tjänar till reparation eller modifiering av de aktuella produkterna. Låt bytet av dessa delar endast genomföras av auktoriserad service- eller modifieringspartner. Normdelar Normdelar är maskindelar, som beroende på mått, material och yta kan inköpas i handeln En detaljerad lista finns i kapitel Normdelar. 120 Bruksanvisning, 10/2018, A5E A

123 Reservdelar 10.4 Delgrupper Andra delar Andra delar är små delar för fullständigheten hos sprängskissen. Dessa delar kan dock inte levereras separat som reserv- eller reparationsdelar. Leverans i enheter (t. ex. anslutningslåda komplett) är på begäran möjligt. Följande leveranskrav gäller för reservmaskiner och för reparationsdelar efter leverans av maskinen. Upp till 3 år efter leverans av den ursprungliga maskinen levererar Siemens vid komplett bortfall av maskinen en beträffande mått och funktion jämförbar reservmaskin, serieomställning möjlig. Leverans av reservmaskin inom de 3 åren leder inte till ny början för garantin. Reservmaskiner, som levereras efter den aktiva produktionen av maskinserien, kännetecknas dessutom som Spare-motor på typskylten. För dessa Spare-motorer erbjuds bara reservdelar på begäran, reparation eller byte är inte möjligt. När de 3 åren gått ut (leverans av den ursprungliga maskinen) finns det för dessa maskiner endast möjlighet till reparation (om nödvändiga reservdelar finns). Upp till 5 år efter leveransen av den ursprungliga motorn kan reservdelar levereras, för en ytterligare tidsrymd på 5 år erbjuder Siemens reservdelsupplysning och levererar vid behov dokument. Bruksanvisning, 10/2018, A5E A 121

124 Reservdelar 10.5 Maskindelar 10.5 Maskindelar Statorer och rotorer Bild 10-1 Stator och rotor Tabell 10-1 Reservdelar för stator och rotor Del Beskrivning Del Beskrivning 7.07 Inre ventilator lyftögla 8.10 Axel Lock med tätning 8.20 Rotorplåtpaket med lindning Uttagslåda Statorhus med plåtpaket och lindning 122 Bruksanvisning, 10/2018, A5E A

125 Reservdelar 10.5 Maskindelar Ventilation Utförande hos två-poliga maskiner Utförande hos maskiner med fyra eller fler antal poler Tabell 10-2 Reservdelar för ventilation Del Beskrivning Del Beskrivning 4.80 Smörjnippel Fläktkåpa 4.83 Gummibussning Luftsstyrningsmunstycke 4.84 Förlängningsrör för smörjning Skyddsgaller Yttre ventilator beroende av rotationsriktning Skyddstak, option för konstruktion IM V Yttre ventilator oberoende av rotationsriktningen Fästelement Säkringsring Bruksanvisning, 10/2018, A5E A 123

126 Reservdelar 10.5 Maskindelar Separat fläkt Bild 10-2 Fläktkåpa med separat fläkt Tabell 10-3 Separat fläkt Del Beskrivning Separat fläkt komplett 1 1 Den separata fläkten kan endast beställas om en del. 124 Bruksanvisning, 10/2018, A5E A

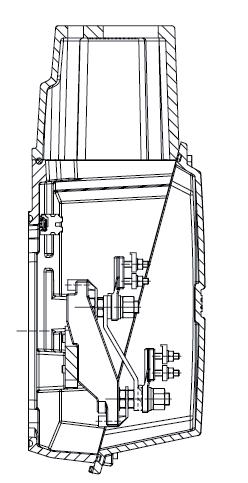

127 Reservdelar 10.5 Maskindelar Uttagslåda TB3R61 Bild 10-3 Uttagslåda TB3R61 Tabell 10-4 Uttagslåda TB3R61 Del Beskrivning Del Beskrivning Uttagslåda komplett med oborrad kabelinföringsplatta Skarvklämma komplett Kabelinföringsplatta med packning, oborrad Kopplingsbygel, rak med 2 hål Klämstöd Kopplingsbygel, i steg med 2 hål 1 Uttagslådan kan endast beställas som en del. Bruksanvisning, 10/2018, A5E A 125

128 Reservdelar 10.5 Maskindelar Uttagslåda 1XB1631 Bild 10-4 Uttagslåda 1XB1631 Del Beskrivning Del Beskrivning Uttagslåda komplett med oborrad kabelinföringsplatta Skarvklämma komplett Kabelinföringsplatta med packning, oborrad Kopplingsbygel, rak med 2 hål Klämstöd Kopplingsbygel, i steg med 2 hål 1 Uttagslådan kan endast beställas som en del. 126 Bruksanvisning, 10/2018, A5E A

129 Reservdelar 10.5 Maskindelar Uttagslåda 1XB7750 Bild 10-5 Uttagslåda 1XB7750 med standardkabelinföring Tabell 10-5 Uttagslåda 1XB7750 Del Beskrivning Del Beskrivning Uttagslåda komplett med oborrad kabelinföringsplatta Anslutningsskena för huvudström Kabelinföringsplatta med packning, oborrad Stjärnpunktsförbindning Skarvklämma komplett 1 Uttagslådan kan endast beställas som en del. Bruksanvisning, 10/2018, A5E A 127

130 Reservdelar 10.5 Maskindelar Rullager DE-sida med lagerhus Bild 10-6 Rullager DE-sida med lagerhus Tabell 10-6 Reservdelar för rullager DE-sida med lagerhus Del Beskrivning Del Beskrivning 3.10 V-ring 3.60 Inre lagerlock 3.13 Skyddsring 3.80 Smörjnippel 3.16 Labyrintring (tillval) 3.81 Mutter 3.20 Yttre lagerlock 3.82 Smörjrör 3.30 Säkringsring 5.00 Lagersköld konstruktion IM B Spridarskiva 5.10 Flänslagersköld 3.40 Spårkullager (styrlager) 5.67 Förslutningspropp 3.50 Lagerhus 128 Bruksanvisning, 10/2018, A5E A

131 Reservdelar 10.5 Maskindelar Rullager NDE-sida med lagerhus Bild 10-7 Rullager NDE-sida med lagerhus Tabell 10-7 Reservdelar för rullager NDE-sida med lagerhus Del Beskrivning Del Beskrivning 4.10 V-ring 4.50 Lagerhus 4.20 Yttre lagerlock 4.60 Inre lagerlock 4.30 Låsring 4.81 Mutter 4.35 Spridarskiva 4.82 Smörjrör 4.40 Spårkullager 6.00 Lagersköld 4.45 Tryckfjäder 6.67 Förslutningspropp Bruksanvisning, 10/2018, A5E A 129

132 Reservdelar 10.5 Maskindelar Rullager DE-sida utan lagerhus Bild 10-8 Rullager DE-sida utan lagerhus Tabell 10-8 Reservdelar för rullager DE-sida utan lagerhus Del Beskrivning Del Beskrivning 3.10 V-ring 3.50 Lagerhus 3.13 Skyddsring 3.60 Inre lagerlock 3.16 Labyrintring (tillval) 3.80 Smörjnippel 3.20 Yttre lagerlock 3.81 Mutter 3.30 Låsring 3.82 Smörjrör 3.35 Spridarskiva 5.00 Lagersköld 3.40 Spårkullager (styrlager) 5.67 Förslutningspropp 130 Bruksanvisning, 10/2018, A5E A

133 Reservdelar 10.5 Maskindelar Rullager NDE-sida utan lagerhus Bild 10-9 Rullager NDE-sida utan lagerhus Tabell 10-9 Reservdelar för rullager NDE-sida utan lagerhus Del Beskrivning Del Beskrivning 4.10 V-ring 4.60 Inre lagerlock 4.20 Yttre lagerlock 4.81 Mutter 4.30 Säkringsring 4.82 Smörjrör 4.35 Spridarskiva 6.00 Lagersköld 4.40 Spårkullager 6.67 Förslutningspropp 4.45 Tryckfjäder Bruksanvisning, 10/2018, A5E A 131

134 Reservdelar 10.5 Maskindelar Rullager DE-sida - lagersköld med integrerat lagerlock Bild Rullager DE-sida - lagersköld med integrerat lagerlock Tabell Reservdelar för rullager DE-sida Del Beskrivning Del Beskrivning 3.10 V-ring 3.60 Inre lagerlock 3.13 Skyddsring 3.80 Smörjnippel 3.16 Labyrintring (tillval) 3.81 Mutter 3.30 Säkringsring 3.82 Smörjrör 3.35 Spridarskiva 5.00 Lagersköld 3.40 Spårkullager (styrlager) 5.67 Förslutningspropp 3.50 Lagerhus 132 Bruksanvisning, 10/2018, A5E A

135 Reservdelar 10.5 Maskindelar Rullager NDE-sida - lagersköld med integrerat lagerlock Bild Rullager NDE-sida - lagersköld med integrerat lagerlock Tabell Reservdelar för rullager NDE-sida Del Beskrivning Del Beskrivning 4.10 V-ring 4.60 Inre lagerlock 4.30 Låsring 4.81 Mutter 4.35 Spridarskiva 4.82 Smörjrör 4.40 Spårkullager 6.00 Lagersköld 4.45 Tryckfjäder 6.67 Förslutningspropp Bruksanvisning, 10/2018, A5E A 133

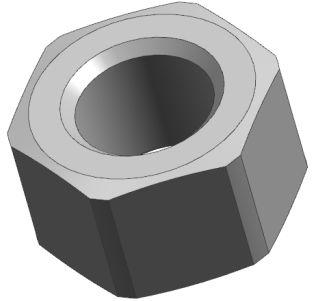

136 Reservdelar 10.6 Normdelar 10.6 Normdelar Tabell Normdelar kan beroende på mått, material och yta inköpas i handeln. No Norm Bild No Norm Bild 6.02 DIN EN ISO DIN EN ISO DIN EN ISO DIN EN ISO 4762 EN ISO Bruksanvisning, 10/2018, A5E A

137 Skrotning 11 Skydd av miljö och skonsamhet mot resurser har hög prioritet i vår målsättning. Ett global miljömanagment enligt ISO ser till att lagarna efterföljs, och sätter därmed höga standarder. Redan vid utvecklingen av våra produkter är miljövänlig utformning, teknisk säkerhet och hälsoskydd fasta mål. I följande kapitet finns rekommendationer för en miljövänlig skrotning av maskinen och dess komponenter. Följ de lokala föreskrifterna vid skrotningen. Nationella i lag fastställda bestämmelser Maskinen innehåller material, som kan återvinnas eller tillföras recycling. En riktig separation av materialen hjälper vid en enkel återanvändning av viktiga material. Beakta nationella lagar och bestämmelser vid skrotningen av maskinen eller avfall som bildats under de olika faserna i levnadscykeln. För ytterligare informationer över skrotningen, vänd dig till de lokala myndigheterna RoHS - Begränsning av användningen av vissa farliga ämnen I enlighet med RoHS ("Restriction of certain Hazardous Substances" ) ersätter vi utgående från teknikens aktuella ståndpunkt miljöfarliga ämnen med ofarliga. Därvid prioriteras alltid säkerheten under driften och vid hanteringen Information enligt artikel 33 i REACH-förordningen Denna produkt innehåller en eller flera delar, i vilka följande ämne i kandidatförteckningen förekommer i en koncentration över 0,1 viktsprocent: CAS-nr , bly Med den aktuellt föreliggande informationen som bas utgår vi ifrån att detta ämne inom ramen för avsedd användning, inklusive avfallshanteringen, inte utgör någon risk. Bruksanvisning, 10/2018, A5E A 135

138 Skrotning 11.5 Avfallshantera komponenter 11.3 Förbereda demontering Demonteringen av maskinen måste utföras eller övervakas av utbildad personal med rätt kompetens. 1. Kontakta ett avfallshanteringsföretag i närheten. Klarlägg med vilken kvalitet demonteringen av maskinen eller införskaffningen av komponenter ska ske. 2. Följ de fem säkerhetsreglerna (Sida 11). 3. Lossa alla elektriska anslutningar och ta bort alla kablar. 4. Avlägsna alla vätskor som t.ex. olja och kylvätskor. Fånga upp vätskorna åtskilt och avfallsbehandla dem enligt gällande föreskrifter. 5. Lossa alla fästen på maskinen. 6. Transportera maskinen till en plats avsedd för demonteringen. Se även Reparation (Sida 106) 11.4 Ta isär maskin Ta isär maskinen enligt allmänt för maskinkonstruktioner typiskt tillvägagångssätt. VARNING Maskindelar kan ramla ner Maskinen består av delar med hög vikt. Dessa delar kan ramla ner vid isärtagningen. Det kan leda till död, allvarliga kroppsskador eller materialskador. Säkra maskindelarna mot fall, innan du lossar dem Avfallshantera komponenter Komponenter Maskinen består till största delen av stål och av olika andelar koppar och aluminium. Metalliska ämnen gäller allmänt som oinskränkt recyclingdugliga. Sortera komponenterna enligt följande kategorier: Stål och järn Aluminium Icke-järnmetaller, t.ex. lindningar Lindningsisoleringen bränns till aska vid kopparrecyclingen. Isoleringsmaterial 136 Bruksanvisning, 10/2018, A5E A

139 Skrotning 11.5 Avfallshantera komponenter Kablar och ledningar Elektronikskrot Hjälpmedel och kemikalier Sortera hjälpmedel och kemikalier för avfallshanteringen t.ex. enligt följande kategorier: Olja Fett Rengörings- och lösningsmedel Lackrester Antikorrosionsmedel Kylmedelstillsatser som inhibitorer, frostskyddsmedel eller biocider Avfallshantera de sorterade komponenterna enligt de lokala bestämmelserna eller låt en specialfirma ta hand om dem. Det gäller också för trasor och rengöringsmedel med vilka arbeten på maskinen utfördes. Förpackningsmaterial Ta vid behov kontakt med en firma specialiserad på avfallshantering. Träförpackningar för sjötransport består av impregnerat trä. Följ de lokala bestämmelserna. Folien för den tättslutande förpackningen är en aluminiumkompoundfolie. Den kan tillföras ett termiskt tillvaratagande. Nedsmutsade folier måste lämnas till avfallsförbränningen. Bruksanvisning, 10/2018, A5E A 137

140 Skrotning 11.5 Avfallshantera komponenter 138 Bruksanvisning, 10/2018, A5E A

141 Service & Support A Tekniska frågor eller ytterligare informationer När du har tekniska frågor eller behöver ytterligare informationer, då vänder du dig till Teknisk support ( sc/2090). Ha följande data i beredskap: Typ Serienummer Dessa uppgifter finns på typskylt. Samtalspartner Kontakta den lokala samtalspartnern vid behov av reservdelar eller service på plats. Han kontaktar i sin tur ansvarigt serviceställe. Du hittar din samtalspartner via databasen för samtalspartner: ( Siemens-support under resa Med appen "Siemens Industry Online Support" har du alltid och överallt åtkomst till över dokument för Siemens Industry-produkter. Appen stöder dig bland annat för följande användningsområden: Lösning av problem vid en projektrealisering Felåtgärdande vid störningar Utvidgning eller nyplanering av en anläggning Dessutom har du åtkomst till Technical Forum och andra bidrag, som upprättas för dig av våra experter: FAQs Användningsexempel Handböcker Certifikat Produktmeddelanden och mycket annat Appen är tillgänglig för Apple ios, Android och Windows Phone. Bruksanvisning, 10/2018, A5E A 139

142 Service & Support 140 Bruksanvisning, 10/2018, A5E A

143 Tekniska data B B.1 Åtdragningsmoment för skruvanslutningar Skruvsäkringar Utrusta skruvar eller muttrar som är monterade tillsammans med säkrande, fjädrande och/ eller kraftfördelande element vid ihopsättning åter med funktionsdugliga lika element. Byt alltid ut till formen passande säkringselement. Säkra gängor som säkrats med flytande plast när de skruvas ihop igen, med t.ex. Loctite 243. Montera alltid fästskruvar med en klämlängd längre än 25 mm vid monteringen med därför avsedda säkringselement resp. lösbara säkringsmedel, t.ex. med Loctite 243. Som klämlängd gäller avståndet mellan skruvhuvudet och inskruvningsstället. Åtdragningsmoment För skruvanslutningar med metalliska anliggningsytor som t.ex. lagersköldar, byggdelar för lagerinsatser, delar på uttagslådan som skruvats på statorhöljet gäller följande åtdragningsmoment, enligt gängstorlek: Tabell B-1 Åtdragningsmoment för skruvkoppling med en tolerans på ± 10% Fall M4 M5 M6 M8 M10 M12 M16 M20 M24 M30 M36 M42 M48 M56 A 1,2 2, Nm B 1,3 2,6 4, Nm C Nm Bruksanvisning, 10/2018, A5E A 141

144 Tekniska data B.1 Åtdragningsmoment för skruvanslutningar Användningsfall De ovan nämnda åtdragningsmomenten gäller för följande användningsfall: Fall A För elektriska anslutningar, för vilka tillåtet vridmoment normalt begränsas av bultmaterialet och/eller isolatorernas belastbarhet (undantaget strömförbindningar enligt fall B). Fall B För skruvar i komponenter med mindre hållfasthet, t.ex. aluminium eller för skruvar i hållfasthetsklass 8.8 enligt ISO Fall C För skruvar med hållfasthetsklass 8.8 A4-70 eller A4-80 enligt ISO 898-1, dock bara förbindelser av byggnadsdelar med högre hållfasthet, t.ex. grågjutgods, stål eller stålgjutgods. Märk Avvikande åtdragningsmoment Åtdragningsmoment för elektriska anslutningar och skruvanslutningar för delar med mellanlagda packningar eller isoleringsdelar som avviker från dessa värden finns angivna i motsvarande avsnitt och ritningarna. Om inga andra åtdragningsmoment anges tillämpas värdena i följande tabeller. Tabell B-2 Åtdragningsmoment för skruvar på anslutningslådan, lagersköldarna, jordledar-skruvkopplingar Gänga M 3,5 M 4 M 5 M 6 M 8 M 10 M 12 M 16 M20 Nm min 0,8 2 3, max 1, Bruksanvisning, 10/2018, A5E A

145 Kvalitetsdokument C Kvalitetsdokument finns här ( Bruksanvisning, 10/2018, A5E A 143
