1 Drivsystemsteknik \ Drivsystemsautomation \ Systemintegration \ Service * _0416* Ändringar SEW-EURODRIVE GmbH & Co KG P.O. Box Bruchsal/Germany Phone Fax sew@sew-eurodrive.com Fleraxlig servoförstärkare MOVIAXIS Indikering 04/ /SV

2 1 Ändringar 1 Ändringar OBS! Det finns ändringar i montage- och driftsinstruktionen "Fleraxlig servoförstärkare MOVIAXIS ". Läs och följ informationen i det här tillägget. Detta dokument ersätter inte den utförliga montage- och driftsinstruktionen! 2 Ändringar Fleraxlig servoförstärkare MOVIAXIS

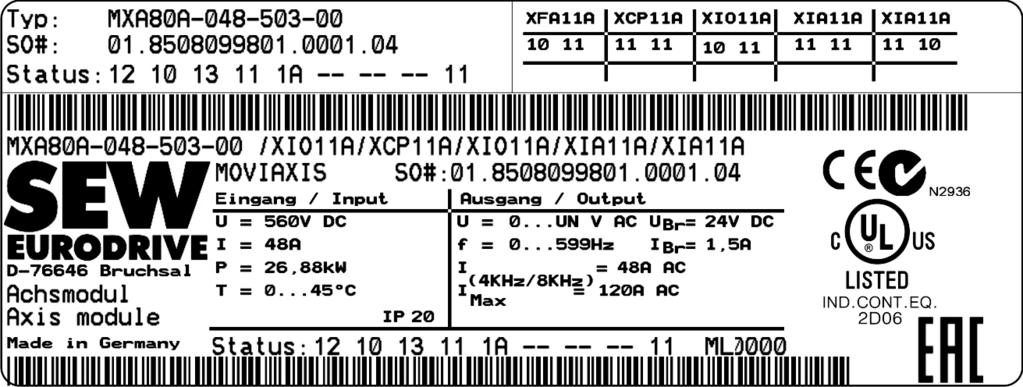

3 Typskyltar Typskylt axelmodul 2 2 Typskyltar 2.1 Typskylt axelmodul Följande bild visar typskylten på axelmodulen. [1] [2] [2] I [4] II [3] [1] [3] III I II III Del "I" av typskylten: sitter på modulens övre fästskena Del "II" av typskylten: sitter på modulens övre fästskena Del "III" av typskylten: sitter på sidan av modulens hus [1] Typbeteckning [2] Tillverkningsnummer [3] Status [4] Tillvalsplatser för kommunikation, firmwareversion Ändringar Fleraxlig servoförstärkare MOVIAXIS 3

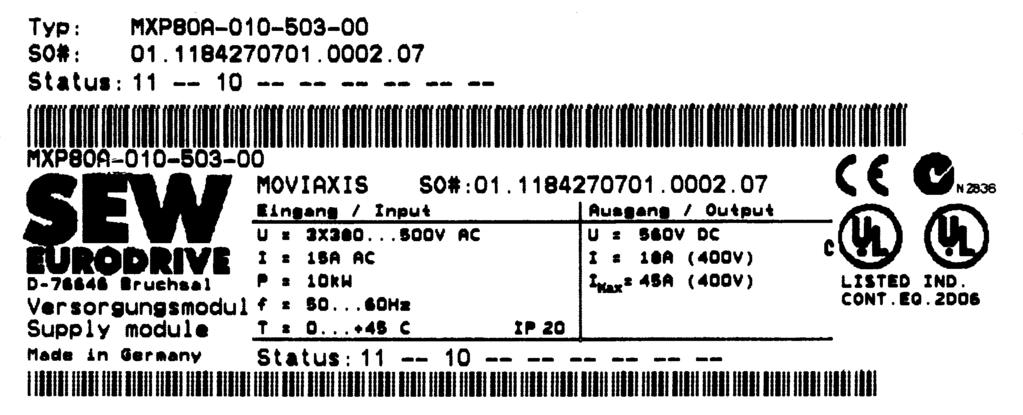

4 2 Typskyltar Typskylt matningsmodul 2.2 Typskylt matningsmodul Följande bild visar typskylten på matningsmodulen. [1] [2] [2] [3] I [1] [3] III I Del "I" av typskylten: sitter på modulens övre fästskena [1] Typbeteckning III Del "III" av typskylten: sitter på sidan av modulens hus [2] Tillverkningsnummer [3] Status 4 Ändringar Fleraxlig servoförstärkare MOVIAXIS

5 Märkningar, UL-godkännande CE-märkning 3 3 Märkningar, UL-godkännande Den fleraxliga servoförstärkaren MOVIAXIS MX uppfyller följande standarder och direktiv: 3.1 CE-märkning Lågspänningsdirektiv 2014/35/EU EMC-direktiv 2014/30/EU Servoförstärkare och matningsmoduler MOVIAXIS är komponenter avsedda för inbyggnad i maskiner och anläggningar. De uppfyller EMC-produktstandarden EN "Varvtalsstyrda elektriska drivsystem". Om installationsanvisningarna följs, uppfylls de gällande kraven för CE-märkning av den kompletta CE-märkta maskinen/anläggningen i enlighet med EMC-direktivet 2014/30/EU. Uppfyllandet av gränsvärdesklass C2 enligt EN har påvisats med specificerad provutrustning. På begäran översänder SEW EURODRIVE mer detaljerad information. CE-märket på märkskylten innebär överensstämmelse med Lågspänningsdirektivet 2014/35/EU och EMC-direktivet 2014/30/EU. På begäran översänder vi en försäkran om överensstämmelse. 3.2 EAC-märkning Apparatserien MOVIAXIS uppfyller de tekniska kraven i tullunionen för Ryssland, Kazakstan och Vitryssland. EAC-märket på typskylten visasr att produkten uppfyller tullunionens säkerhetskrav. Ändringar Fleraxlig servoförstärkare MOVIAXIS 5

6 3 Märkningar, UL-godkännande Grundenheternas godkännanden 3.3 Grundenheternas godkännanden MOVIAXIS -modulerna har följande godkännanden: MOVIAXIS -modul UL/cUL RCM Matningsmodul MXP 10 kw x x Matningsmodul MXP81 10 kw x x Matningsmodul MXP 25 kw x x Matningsmodul MXP 50 kw x x Matningsmodul MXP 75 kw x x Matningsmodul med in- och återmatning MXR x x Axelmodul MXA x x Mastermodul MXM x x 24 V-modul med switchade matningsdon MXS x x Buffertmodul MXB x x Kondensatormodul MXC x x Mellankretsurladdningsmodul MXZ x x Tvådelad axelsystemskonstruktion x x Anslutning av BST-bromsmodul x x cul är likvärdigt med godkännande enligt CSA. RCM intygar uppfyllande av kraven enligt ACA (Australian Communications Authority). 6 Ändringar Fleraxlig servoförstärkare MOVIAXIS

7 Tekniska data för axelmodulerna MXA Effektdel axelmodul 4 4 Tekniska data för axelmodulerna MXA 4.1 Effektdel axelmodul MOVIAXIS -axelmodul MXA8.A ) 2) Byggstorlek Typ ) INGÅNG (mellankrets) Nominell mellankretsspänning U NMK U V DC 560 Nominell mellankretsström I NMK 4) I A Tvärsnitt 5) och kontakter mm CU-skenor 3 14, M6-skruvförband UTGÅNG Utspänning U U V 0 max. U nät Permanent utström AC I N I A ) PWM = 4 khz 6) Permanent utström AC I N I A PWM = 8 khz 6) Permanent utström AC I N I A PWM = 16 khz 6) Max. enhetsutström I max 8) I max A Överlastkapacitet i max. 1 s 250 % Skenbar uteffekt S NAus 9) S kva Switchfrekvens f PWM khz Inställbar: 4/8/16; inställning vid leverans: f PWM = 8 khz Max. utfrekvens f max f Hz 599 Tvärsnitt och kontakter på motoranslutningarna Tvärsnitt och kontakter på motorns skärmklämma Anslutning av broms U BR / I BR mm 2 COMBICON PC4 pluggbar, max. 4 COMBICON PC16 pluggbar, max. 10 Skruv M6 max. 35 Skruv M8 max. 70 mm 2 max. 4 4 max max max V / A 1 digital utgång bromsstyrning För direktkoppling av broms, kortslutningssäker. Extern 24 V krävs. Se exempel för maximal belastning enligt fotnoterna. Signalnivå: "0" = 0 V "1" = +24 V OBS! Ingen extern spänning får anslutas! Funktion: fast tilldelad med "/Broms" Anslutningskontakter broms COMBICON 5.08 Skärmplintar Max. kabeldiameter på skärmplinten ALLMÄNT mm 2 En ledare per plint: mm 2 Två ledare per plint: mm 2 Skärmplintar för bromsledningar finns 10 mm (med isoleringsmantel) Förlusteffekt vid märkeffekt W Vikt kg Mått: H 1) Uppgift på typskylten 2) Enhet mm mm mm 254 3) För 32 A-axeln är en max. permanent utström på 35 A tillåten vid UL-konform användning och PWM 4 khz. 4) Med förenkling: I NMK = I N (typisk motoranvändning) 5) Materialtjocklek [mm] bredd [mm] 6) Vid U nät = V AC måste utströmmarna reduceras med 20 % i förhållande till märkdata 7) För 32 A-axeln är en max. permanent utström på 35 A tillåten vid UL-konform användning och PWM 4 khz. 8) Angivna värden gäller motordrift. Motor- och generatordrift har samma toppeffekt. 9) Gäller vid nätspänning 400 V och 50 Hz / PWM = 8 khz. Ändringar Fleraxlig servoförstärkare MOVIAXIS 7

8 5 Försäkran om överensstämmelse 5 Försäkran om överensstämmelse EU-försäkran om överensstämmelse Översättning av originaltexten SEW-EURODRIVE GmbH & Co. KG Ernst-Blickle-Straße 42, D Bruchsal Denna försäkran om överensstämmelse är utfärdad på tillverkarens eget ansvar för följande produkter /SV Frekvensomformare, nätåtermatningar och tillbehörsmoduler i serien i enlighet med MOVIAXIS MXA80A MOVIAXIS MXB80A MOVIAXIS MXC80A MOVIAXIS MXP80A MOVIAXIS MXP81A MOVIAXIS MXR80A MOVIAXIS MXR81A MOVIAXIS MXS80A MOVIAXIS MXZ80A Lågspänningsdirektivet 2006/95/EG (giltig till den 19 april 2016) 2014/35/EU (giltig från den 20 april 2016) (L 96, , ) EMC-direktivet 2004/108/EG (giltig till den 19 april 2016) 4) 2014/30/EU (giltig från den 20 april 2016) 4) (L 96, , ) tillämpade harmoniserande standarder: EN :2007 EN :2004/A1:2012 4) Angivna produkter är i enlighet med EMC-direktivet inga produkter som kan drivas självständigt. Produkten kan bedömas ur EMCsynpunkt först efter inbyggnad i ett totalt system. Bedömningen av produkten har gjorts för en typisk anläggningskonstellation Bruchsal Plats Datum Johann Soder VD teknik a) Med fullmakt att underteckna denna försäkran i tillverkarens namn b) Med fullmakt att sammanställa teknisk dokumentation och har samma adress som tillverkaren a) b) 8 Ändringar Fleraxlig servoförstärkare MOVIAXIS

9 Försäkran om överensstämmelse 5 EU-försäkran om överensstämmelse Översättning av originaltexten SEW-EURODRIVE GmbH & Co. KG Ernst-Blickle-Straße 42, D Bruchsal Denna försäkran om överensstämmelse är utfärdad på tillverkarens eget ansvar för följande produkter /SV Frekvensomformare i serien i enlighet med MOVIAXIS MXA81A Maskindirektivet 2006/42/EG (L 157, , 24-86) Detta omfattar uppfyllandet av skyddsmålen för elektrisk energiförsörjning enligt bilaga I nr i enlighet med lågspänningsdirektivet 73/23/EEG -- Kommentar: 2006/95/EG gäller t.o.m och 2014/35/EU gäller fr.o.m EMC-direktivet 2004/108/EG (giltig till den 19 april 2016) 4) 2014/30/EU (giltig från den 20 april 2016) 4) (L 96, , ) tillämpade harmoniserande standarder: EN ISO :2008/AC:2009 EN :2007 EN :2004/A1:2012 4) Angivna produkter är i enlighet med EMC-direktivet inga produkter som kan drivas självständigt. Produkten kan bedömas ur EMCsynpunkt först efter inbyggnad i ett totalt system. Bedömningen av produkten har gjorts för en typisk anläggningskonstellation Bruchsal Plats Datum Johann Soder VD teknik a) Med fullmakt att underteckna denna försäkran i tillverkarens namn b) Med fullmakt att sammanställa teknisk dokumentation och har samma adress som tillverkaren a) b) Ändringar Fleraxlig servoförstärkare MOVIAXIS 9

10 5 Försäkran om överensstämmelse EU-försäkran om överensstämmelse Översättning av originaltexten SEW-EURODRIVE GmbH & Co. KG Ernst-Blickle-Straße 42, D Bruchsal Denna försäkran om överensstämmelse är utfärdad på tillverkarens eget ansvar för följande produkter /SV Frekvensomformare i serien i enlighet med MOVIAXIS MXA82A Maskindirektivet 2006/42/EG (L 157, , 24-86) Detta omfattar uppfyllandet av skyddsmålen för elektrisk energiförsörjning enligt bilaga I nr i enlighet med lågspänningsdirektivet 73/23/EEG -- Kommentar: 2006/95/EG gäller t.o.m och 2014/35/EU gäller fr.o.m EMC-direktivet 2004/108/EG (giltig till den 19 april 2016) 4) 2014/30/EU (giltig från den 20 april 2016) 4) (L 96, , ) tillämpade harmoniserande standarder: Andra tillämpade standarder: EN 201:1996 EN ISO :2008/AC:2009 EN :2007 EN :2007 EN :2004/A1:2012 4) Angivna produkter är i enlighet med EMC-direktivet inga produkter som kan drivas självständigt. Produkten kan bedömas ur EMCsynpunkt först efter inbyggnad i ett totalt system. Bedömningen av produkten har gjorts för en typisk anläggningskonstellation Bruchsal Plats Datum Johann Soder VD teknik a) Med fullmakt att underteckna denna försäkran i tillverkarens namn b) Med fullmakt att sammanställa teknisk dokumentation och har samma adress som tillverkaren a) b) 10 Ändringar Fleraxlig servoförstärkare MOVIAXIS
