En vridspjällsventil med fjädrande säte för allmänna applikationer
|
|
|
- Axel Åberg
- för 6 år sedan
- Visningar:
Transkript

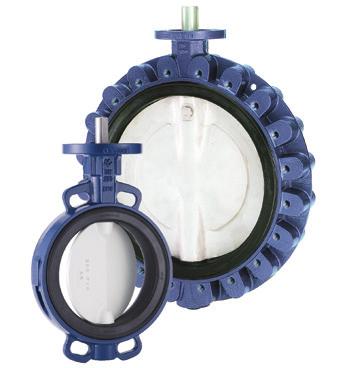

1 En vridspjällsventil med fjädrande säte för allmänna applikationer Funktioner och egenskaper Allmän användning Livsmedels- och dryckesberedning, konvertering av torr bulk, tillämpningar i pappersbruk, hantering av slam, etc. Fett- eller silikonfria ventiler finns för tillämpningar såsom färg- eller syresystem. OptiSeal med PTFE-belagt säte och PTFE-täckt spjällspindel passar perfekt för tillämpningar med krav på utmärkt kemisk resistens och icke-toxiska egenskaper. Tekniska data Tryck (bar): 16 (CI-ventilhus: 10 bar) Rörledningsslut (bar): 6/-10/-16 Temperatur ( C): -40 till +160 Storlekar (DN): Wafer-inspänningsventilhus: DN : PN 10/16, ASME/ASTM B16.5 CI#150, JIS 10K, BS tabell E DN 600: PN 10/16, ASME/ ASTM B16.5 CI#150, BS tabell E DN : Enkelborrad Ventilhus med gängöron: PN 10/16, ASME/ASTM B16.5 CI#150 ASME/ASTM B16.47 CI#150 serie A JIS 5K/10K Bussning i toppen tar upp sidokrafter från manöverdon. Manöverdonsfläns enligt ISO Mycket fast, glansig och silikonfri målning som garanterar utmärkt motståndskraft mot korrosion. Förlängd ventilhushals möjliggör rörisolering. Styrhål i ventilhuset underlättar installation och centrering mellan flänsarna. Avrundade, polerade spjällkanter ger fullständig, koncentrisk tätning, lägre vridmoment, längre livslängd på sätet och bubbeltät avstängning. Sätet går att byta på plats och isolerar ventilhuset och spindeln helt från flödet. Den primära spindeltätningen överskrider ventilens tryckklass och förhindrar läckage genom spindelområdet ut i atmosfären. En sekundär spindeltätning ger extra säkerhet. Topp- och bottenaxellager för bästa möjliga stöd och minimal friktion för alla ventilhusmaterial upp till DN300, förutom gjutjärn. Wafer-inspänningsventilhus och ventilhus med gängöron, enligt EN 593 och ISO 5752/5 kort. (DIN 3203, Del 3/K1). Alla ventiler följer tryckkärlsdirektivet (92/23/EU), modul H CE-märkning Godkännanden: FDA, KTW/DVGW, KIWA, DGS, ABS, DNV, WRAS Pentair Ltd. All Rights Reserved. VCTDS SV 14/09
2 Figur 14 waferinspänningsventilhus DN Figur 15 wafer-inspänningsventilhus DN Figur 16 med gängöron DN Figur 17 med gängöron DN Parallella avplattningar Dubell D Flänsinpassningshål Flänsinpassningshål Utsläppshål Manöverdonsfläns enligt ISO 5211/1 U wafer U gängöron PCD (hålcirkeldiameter) U wafer/gängöron Endast version med gängöron Monteringshål Endast version med gängöron Figur 14 och 16 Figur 15 och 17 Ventildimensioner i mm Storlek Spindel Manöverdonsfläns enligt ISO 5211/1 U U Key- Antal Wafer Gängöron (DN) A B C Wafer Gängöron D H Q YY F G h9 K R size Type E J L P PCD Hål ø hål α Vikt (kg) Vikt (kg) F F F F F F F F F Sprintstorlek bredd x höjd 1. Flänsstandard måste anges vid beställning. 2. Q är spjällets diameter för frigång. 3. Ange storlek, beteckningsnummer, ventildel, material och flänspassning vid beställning av reservdelar. 4. Visade ventilstorlekar är DN 100 och DN Ventilstorlek DN 900/1000 har inga separata flänsar utan istället en dubbelflänskonstruktion. 6. * vid förstärkt säte F = 100, G = 60, R = 53, kil 18 x För ventiler med spjällskiva i komposit är vikten 3 till 20% lägre, beroende på storlek och utförande. För precisionsgjutna hus är vikten 30% lägre. 2
3 Ventildimensioner i mm (Forts.) Storlek Spindel Manöverdonsfläns enligt ISO 5211/1 U U Key- Antal Wafer Gängöron (DN) A B C Wafer Gängöron D H Q YY F G h9 K R size Type E J L P PCD Hål ø hål α Vikt (kg) Vikt (kg) F x 8 F x 8 F x 8 F x 9 F *70 *50 - * x 9* F x12 F x12 F x12 F x14 F x14 F Sprintstorlek bredd x höjd 1. Flänsstandard måste anges vid beställning. 2. Q är spjällets diameter för frigång. 3. Ange storlek, beteckningsnummer, ventildel, material och flänspassning vid beställning av reservdelar. 4. Visade ventilstorlekar är DN 100 och DN Ventilstorlek DN 900/1000 har inga separata flänsar utan istället en dubbelflänskonstruktion. 6. * vid förstärkt säte F = 100, G = 60, R = 53, kil 18 x För ventiler med spjällskiva i komposit är vikten 3 till 20% lägre, beroende på storlek och utförande. För precisionsgjutna hus är vikten 30% lägre. Wafer-inspänningsventilhus Storlekar (DN) PN 6 Tillval Tillval Tillval JIS 5K Tillval Tillval Tillval PN 10/16 Ja Ja Enkelborrad ASME/ASTM B16.5 CI#150 Ja Ja ASME/ASTM B16.47 CI#150 serie A Enkelborrad JIS 10K Ja Tillval Enkelborrad BS Table E Ja Ja Enkelborrad Dimensioner för flänsinpassningshål (i mm) PN 10 PN 16 Storlek (DN) T U V X T U V X 700 M27 M M30 M M30 M M M M M T = gängtyp, U = full gängning + V, X = max. håldjup 2. Alla hål i versionen med gängöron är gängade hela vägen, förutom hålen närmast topp- och bottenspindel. Figur 15 och Figur 17 3

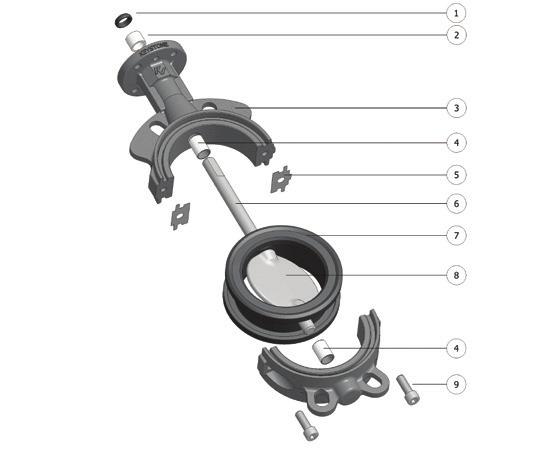

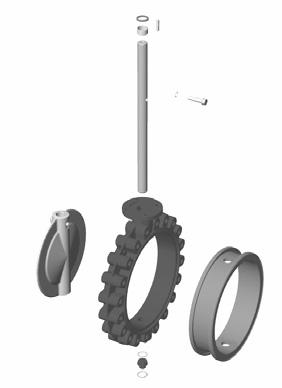

4 Figur 14/16 sprängbild (ventilhus i segjärn) Figur 17 sprängbild Ventilens delar Detalj Benämning 1. Smutsavskrapningsring 2. Spindelbussning 3. Ventilhus 4. Lager 5. Delningstätning 6. Spindel 7. Säte 8. Spjäll 9. Ventilhusskruvar 10. Spjällskruv 11. O-ring 12. O-ring 13. Plugg 14. Fjäderring 15. Sprint Val av manöverdon Typ av manöverdon Beteckning Anmärkning Handtag F412 vridspärr F413 Steglös Växel F455 CM eller WM Pneumatiskt F79E - Växel/Pneumatiskt ILG/D / F79E Urkopplingsbart drevaggregat ger manuell förbikoppling för pneumatiskt manöverdon av märket Keystone Elektriskt F778 - Kontakta din lokala säljare för andra manöverdon och för hjälp att välja. 4
5 Ventildata Storlek i mm K v -värden Spjällöppning Beräknad K v = volymen vatten i m 3 /tim som passerar genom en given ventilöppning med ett tryckfall på 1 bar. 2. K v = Q R.D. (vätska) P Q = flöde genom ventilen (m 3 /h) R.D. = relativ densitet på vätskan (vatten = 1) 3. Endast riktvärden för ventiler med spjällskiva i Komposit. Faktorer för dynamiskt vridmoment F T för metriska enheter Storlek i mm Spjällöppning Formel för beräkning av dynamiskt vridmoment: T D = F T x P T D = Dynamiskt vridmoment (Nm) P = Tryckfall över spjället vid önskad spjällöppning (bar) F T = Faktor för dynamiskt vridmoment (se tabellen) 2. Ovan nämna dynamiska vridmoment inkluderar alla friktionsmotstånd. 3. Det dynamiska vridmomentet strävar efter att stänga käglan. 4. P fastställs med K v -formeln. Maximalt tillåtna spindelvridmoment i Nm Ventilstorlek i mm SS SS SS SS * SS Ti** SS = Rostfritt stål * för spjällskiva i Komposit ** Ti = Titan 1. I ISO 5211/2 finns en tabell med de maximala vridmoment som kan överföras via manöverdonsflänsen. Dessa värden är baserade på specifika kriterier och kan vara lägre än de maximalt tillåtna spindelvridmomenten. I detta fall kan kriterierna ändras för att uppnå maximalt tillåtna spindelvridmoment. 5
6 Ventildata Dimensionerande vridmoment i Nm (Standardsäte & belagt säte) P i bar I* 3, II* 3, III* 3, Dimensionerande vridmoment i Nm (Supersäte**) Storlek i mm P i bar I* II* III* * Användningsområde I, II, III 1. Användningsområde I: Vatten, havsvatten, smörjande kolväten. Användningsområde II: All annan vätskeanvändning och smörjande gaser. Användningsområde III: Ej smörjande och torrt ämne. 2. De maximala dimensionerande vridmomenten i tabellerna är summan av all friktion och allt motstånd för att öppna och stänga spjället mot den indikerade tryckdifferentialen. 3. Effekten av dynamiskt vridmoment är inte medräknad i tabellerna. 4. Vid dimensionering är det inte nödvändigt att räkna med säkerhetsfaktorer. 5. Vridmoment för användningsområde I, II och III är relevanta inom temperaturområdet 0 till 80 C när ventilen öppnas minst en gång i månaden (för andra temperaturer, kontakta fabriken). ** Endast för vissa val av spindelmaterial. Supersäte Lämpligt för: krävande vakuumtillämpningar hög strömningshastighet i röret, upp till 12 m/s för vätskor Bördel- och påsticksflänsar full belastning vid rörledningsslut tryckprovning vid uppställning och igångkörning 6
7 Materialval Tillgängliga trimnummer Ventilhus Säte Spjäll Spindel Gjutjärn Gjutstål Segjärn Segjärn HT Rostfritt stål EPDM Segjärn CTD Rostfritt stål Rostfritt stål Rostfritt stål PP Rostfritt stål SF Rostfritt stål MP Rostfritt stål Duplex 339 NiAlBz EPDM-täckt Hastelloy Uranus Komposit Titan Titan Supersäte EPDM Segjärn CTD Rostfritt stål Rostfritt stål Rostfritt stål PP Rostfritt stål SF Rostfritt stål MP 344 Rostfritt stål Duplex NiAlBz Hastelloy EPDM-A Rostfritt stål Rostfritt stål 594 Nitrilgummi Segjärn CTD Rostfritt stål Rostfritt stål Rostfritt stål PP Rostfritt stål SF Rostfritt stål MP Rostfritt stål Duplex 338 NiAlBz Hastelloy Komposit Titan Titan Nitrilgummi vitt Rostfritt stål Rostfritt stål Rostfritt stål SF Rostfritt stål MP Nitrilgummi-DVGW Segjärn CTD Rostfritt stål 696 Rostfritt stål 683 Supersäte Segjärn CTD Rostfritt stål 691 nitrilgummi Rostfritt stål Rostfritt stål PP 558 Rostfritt stål SF Rostfritt stål MP Rostfritt stål Duplex NiAlBz Hastelloy 342 Alla komponenter, utom gjutjärnsventilhus, är utrustade med två PTFE-belagda stållager (blyfria: DN ). HT = Heat Treated (värmebehandlad) MP = Mirror Polished (spegelpolerad) PP = Pickled and Passivated (betad och passiverad) CTD = Epoxy Coated (epoxibelagd) SF = Satin Finished (satinmatterad) Kontakta ditt lokala försäljningsställe om ett komponentnummer inte förekommer i listan. Kontakta ditt lokala försäljningsställe för information om andra materialkombinationer. Komponenterna 850 och 851 är bryggeritätningar. 7
8 Materialval Tillgängliga trimnummer Ventilhus Säte Spjäll Spindel Gjutjärn Gjutstål Segjärn Segjärn HT Rostfritt stål FKM Segjärn CTD Rostfritt stål Rostfritt stål Rostfritt stål PP Rostfritt stål SF Rostfritt stål MP Rostfritt stål Duplex NiAlBz Titan Titan PTFE/EPDM Rostfritt stål Rostfritt stål Rostfritt stål PP Rostfritt stål SF Rostfritt stål MP Hastelloy Uranus PTFE-belagd Titan Titan XP EPDM Rostfritt stål Rostfritt stål Rostfritt stål PP Rostfritt stål SF Rostfritt stål MP Rostfritt stål gjutet Rostfritt stål gjutet 850 Rostfritt stål MP Rostfritt stål gjutet 851 Rostfritt stål Duplex NiAlBz Alla komponenter, utom gjutjärnsventilhus, är utrustade med två PTFE-belagda stållager (blyfria: DN ). HT = Heat Treated (värmebehandlad) MP = Mirror Polished (spegelpolerad) PP = Pickled and Passivated (betad och passiverad) CTD = Epoxy Coated (epoxibelagd) SF = Satin Finished (satinmatterad) Kontakta ditt lokala försäljningsställe om ett komponentnummer inte förekommer i listan. Kontakta ditt lokala försäljningsställe för information om andra materialkombinationer. Komponenterna 850 och 851 är bryggeritätningar. 8
9 Ventildata Tryck/temperatur-diagram (DN ) Sätesmaterial*material Spjäll- Storlekar Ventilfunktion Wafer/ Temperatur i C An- Ventilhus DN (mm) Rörledningsslut märkn. EPDM DI-CTD, SS, SS-PP, SS-Dplx NiAlBz, Hstl, Ur CI alla W / R 10 bar / 6 bar 5 DI-CTD, SS, SS-PP, NiAlBz, Hstl, Ur DI/CS/SS alla W / R 16 bar / 10 bar 6 Rostfritt stål - SF/MP* alla alla W / R 10 bar / 6 bar 1 EPDM-täckt alla alla W / R 10 bar / 6 bar 3 Titan alla alla W / R 10 bar / 6 bar 4 Komposit CI alla W / R 10 bar / 6 bar 27 Komposit*** DI/CS W / R 16 bar / 10 bar 29 Supersäte DI-CTD, SS, Hstl CI alla W / R 10 bar / 10 bar 7 EPDM DI-CTD, SS, SS-PP, NiAlBz, Hstl DI/CS/SS alla W / R 16 bar / 16 bar 8 Rostfritt stål - SF/MP* alla alla W / R 10 bar / 10 bar 2 Nitrilgummi DI-CTD, SS, SS-PP, SS-Dplx, NiAlBz CI alla W / R 10 bar / 6 bar 11 och vitt DI-CTD, SS, SS-PP, NiAlBz, Hstl DI/CS/SS alla W / R 16 bar / 10 bar 12 nitrilgummi Rostfritt stål - SF/MP* alla alla W / R 10 bar / 6 bar 9 Titan alla alla W / R 10 bar / 6 bar 10 Komposit CI alla W / R 10 bar / 6 bar 28 Komposit*** DI/CS W / R 16 bar / 10 bar 30 Supersäte alla CI alla W / R 10 bar / 10 bar 13 nitrilgummi alla DI/CS/SS alla W / R 16 bar / 16 bar 14 FKM DI-CTD, SS, SS-PP, NiAlBz CI alla W / R 10 bar / 6 bar [1] 17 DI-CTD, SS, SS-PP, NiAlBz DI/CS/SS alla W / R 16 bar / 10 bar [2] 18 Rostfritt stål - SF/MP* alla alla W / R 10 bar / 6 bar [1] 15 Titan alla alla W / R 10 bar / 6 bar [1] 16 PTFE/EPDM SS, SS-PP, Hstl, Ur CI alla W / R 10 bar / 6 bar [1] [3] 23 SS, SS-PP, Hstl, Ur DI/CS/SS alla W / R 16 bar / 10 bar [2] [1] 24 PTFE-belagd CI alla W / R 6 bar / 4 bar [3] [4] 19 PTFE-belagd alla alla W / R 10 bar / 6 bar [1] [3] 20 Rostfritt stål - SF/MP* alla alla W / R 10 bar / 6 bar [1] [3] 21 Titan alla alla W / R 10 bar / 6 bar [1] [3] 22 XP EPDM SS CI alla W / R 10 bar / 6 bar 25 SS DI/CS/SS alla W / R 16 bar / 10 bar 26 * storlek DN 300 max 6 bar ** alla sätesmaterial är bubbeltäta, PTFE/EPDM är dropptäta *** storlek DN : W / R 10 bar/6 bar 1. 6 bar / 4 bar bar / 6 bar 3. 4 bar / 2 bar 4. 2 bar / 1 bar SS = Rostfritt stål CI = Gjutjärn CS = Gjutstål DI = Segjärn Tryck/temperatur-diagram (DN ) Anm. Trim-nummer Anm. Trim-nummer
10 Materialspecifikation Materialspecifikation (DN ) Delnamn Material Beteckning EN/DIN-materialnummer Anmärkning Ventilhus Gjutjärn GJL-250 EN JL-1040 Max. tryck 10 bar Gjutstål GP240GH EN Segjärn GJS EN JS-1030 Värmebehandlat segjärn GJS U-LT EN JS-1049 Med intyg om värmebehandling och Charpy V-slagprov Rostfritt stål GX5CrNiMo EN Tunn fästanordning DN precisionsgjuten (SS-EN ISO 14408:2005) Spjäll Segjärn CTD GJS EN JS-1030 CTD = epoxibelagt max. temp. 120 C Duplex GX2CrNiMoN EN Hastelloy C4C ASTM A494 CW2M - Spindelanslutning med svetsade stift NiAlBz CuAl10Fe5Ni5 EN CC333G Jämförbart med BS 1400 AB2 Rostfritt stål GX5CrNiMo EN Jämförbart med CF8M (SS-EN ISO 14408:2005) Rostfritt stål PP GX5CrNiMo EN Alla storlekar (SS-EN ISO 14408:2005) Rostfritt stål MP GX5CrNiMo EN DN max. 10 bar, DN 300 max. 6 bar (SS-EN ISO 14408:2005) Rostfritt stål SF GX5CrNiMo EN DN max. 10 bar, DN 300 max. 6 bar (SS-EN ISO 14408:2005) EPDM-täckt stål Max. 10 bar 120 C PTFE-täckt stål Max. 10 bar Komposit DN högteknologisk komposit XP1690 DN 300 högteknologisk komposit XP1620 Titan Ti3 DIN Jämförbar med ASTM B265/ASTM B348 klass 2, max. 10 bar Uranus (B6) G-X 2 NiCrMoCuN DIN Gjutkvalitet (SEW 410) eller Spindel Rostfritt stål X5CrNiMo EN Standardspindelmaterial (SS-EN 14401:2004) Rostfritt stål X17CrNi16-2 EN (SS-EN 14057) Likt ASTM A276/Gr.431. Används med DI, DI-CTD och kompositspjäll Rostfritt stål GX5CrNiMo EN Jämförbart med CF8M för spegelpolerat och satinmatterat spjäll (SS-EN ISO 14408:2005) Duplex X2CrNiMoN EN För EPDM-, PTFE-täckt, Hastelloy-, Uranus-spjäll (SS-EN 14462:2006) Duplex GX2CrNiMoN EN För duplexspjäll Titan Ti3 DIN Jämförbart med ASTM B348 klass 2 Säte EPDM EPDM-DGS EPDM - A KIWA/KTW-godkänt Superseat EPDM Säte förstärkt med metallinlägg NBR NBR-DVGW DVGW-godkänt Superseat NBR Säte förstärkt med metallinlägg NBR vitt FKM PTFE-belagt EPDM XP EPDM EPDM WA-2 DVGW-godkänd för vatten (tillval) Ventilhusskruvar Stål Kvalitet 8.8 Rostfritt stål Tillval Bussning Polyactetal Smutsskrapa NBR/stål Lager PTFE-belagt Standard i CS-, SS-, DI- och DI HTC-ventilhus Delat hus Grafit 10
11 Materialspecifikation Tryck/temperatur-diagram (DN ) Spjällmateriamaterial Ventilhus- Storlekar Ventilfunktion Temperatur i C An- Sätesmaterial* DN (mm) Wafer/Rörledningsslut märkn. EPDM alla CI alla W / R 10 bar / 6 bar 34 alla DI/CS alla W / R 10 bar / 6 bar 35 Supersäte EPDM alla CI W / R 10 bar / 10 bar 36 alla DI/CS W / R 16 bar / 10 bar 37 Nitrilgummi och vitt alla CI alla W / R 10 bar / 6 bar 38 nitrilgummi alla DI/CS alla W / R 10 bar / 6 bar 39 Supersäte nitrilgummi alla CI W / R 10 bar / 10 bar 40 alla DI/CS W / R 16 bar / 10 bar 41 PTFE/EPDM SS CI W / R 10 bar / 6 bar [1] [2] 44 SS, Hastelloy DI/CS W / R 10 bar / 6 bar [1] [2] 45 XP EPDM alla CI alla W / R 10 bar / 6 bar 42 alla DI/CS alla W / R 10 bar / 6 bar 43 * alla sätesmaterial är bubbeltäta, PTFE/EPDM är dropptäta 1. 6 bar / 4 bar 2. 4 bar / 2 bar SS = Rostfritt stål CI = Gjutjärn CS = Gjutstål DI = Segjärn Tryck/temperatur-diagram (DN ) Anm. Trim-nummer
12 Materialspecifikation Materialspecifikation (DN ) Delnamn Material Beteckning EN/DIN-materialnummer Anmärkning Ventilhus Gjutjärn GJL-250 EN JL-1040 Max. tryck 10 bar Gjutstål GP240GH EN Segjärn GJS EN JS-1030 Värmebehandlat segjärn GJS U-LT EN JS-1049 Med intyg om värmebehandling och Charpy V-slagprov Rostfritt stål GX5CrNiMo EN Spjäll Segjärn CTD GJS EN JS-1030 CTD = epoxibelagt max. temp. 120 C Segjärn GJS EN JS-1030 NiAlBz CuAl10Fe5Ni5 EN CC333G Jämförbart med BS 1400 AB2 Rostfritt stål GX5CrNiMo EN Jämförbart med CF8M Rostfritt stål PP GX5CrNiMo EN Rostfritt stål MP GX5CrNiMo EN Tillval Rostfritt stål SF GX5CrNiMo EN Tillval EPDM-täckt stål Max. 10 bar 120 C. Tillval upp till DN 400 Ebonittäckt DI Andra material Spjäll av segjärn med hårdgummibeläggning av ebonit Duplex, Hastelloy, Uranus på begäran Spindel Rostfritt stål X17CrNi16-2 EN Lik ASTM A276/Gr.431. Standardspindelmaterial för DN Duplex X2CrNiMoN EN För EPDM-, PTFE-täckt, Hastelloy-, Uranus- eller duplexspjäll Säte EPDM EPDM-DGS EPDM - A KIWA/KTW-godkänt Superseat EPDM Säte förstärkt med metallinlägg, max. DN 600 NBR NBR-DVGW DVGW-godkänt Superseat NBR Säte förstärkt med metallinlägg, max. DN 600 NBR vitt PTFE-belagt EPDM XP EPDM Spjällskruv Rostfritt stål X2CrNiMoN EN Spjällskruv o-ring NBR Plugg Kolstål C45-QT EN QT Plugg o-ring NBR DN 300, DN 400, DN 500 (DN 600 efter förfrågan) Fjäderring Fjäderstål I enlighet med DIN 472 Bussning Smutsskrapa Polyactetal NBR/stål PENTAIR VALVES & CONTROLS Samtliga Pentair-varumärken och logos ägs av Pentair Ltd. Alla övriga märken eller produktnamn är varumärken eller registrerade märken tillhöriga respektive ägare. Då vi kontinuerligt förbättrar våra produkter och tjänster, förbehåller sig Pentair rätten till ändring av produktkonstruktioner och specifikationer utan föregående information. Pentair är en jämställd arbetsgivare Pentair Ltd. Alla rättigheter förbehållna. 12
