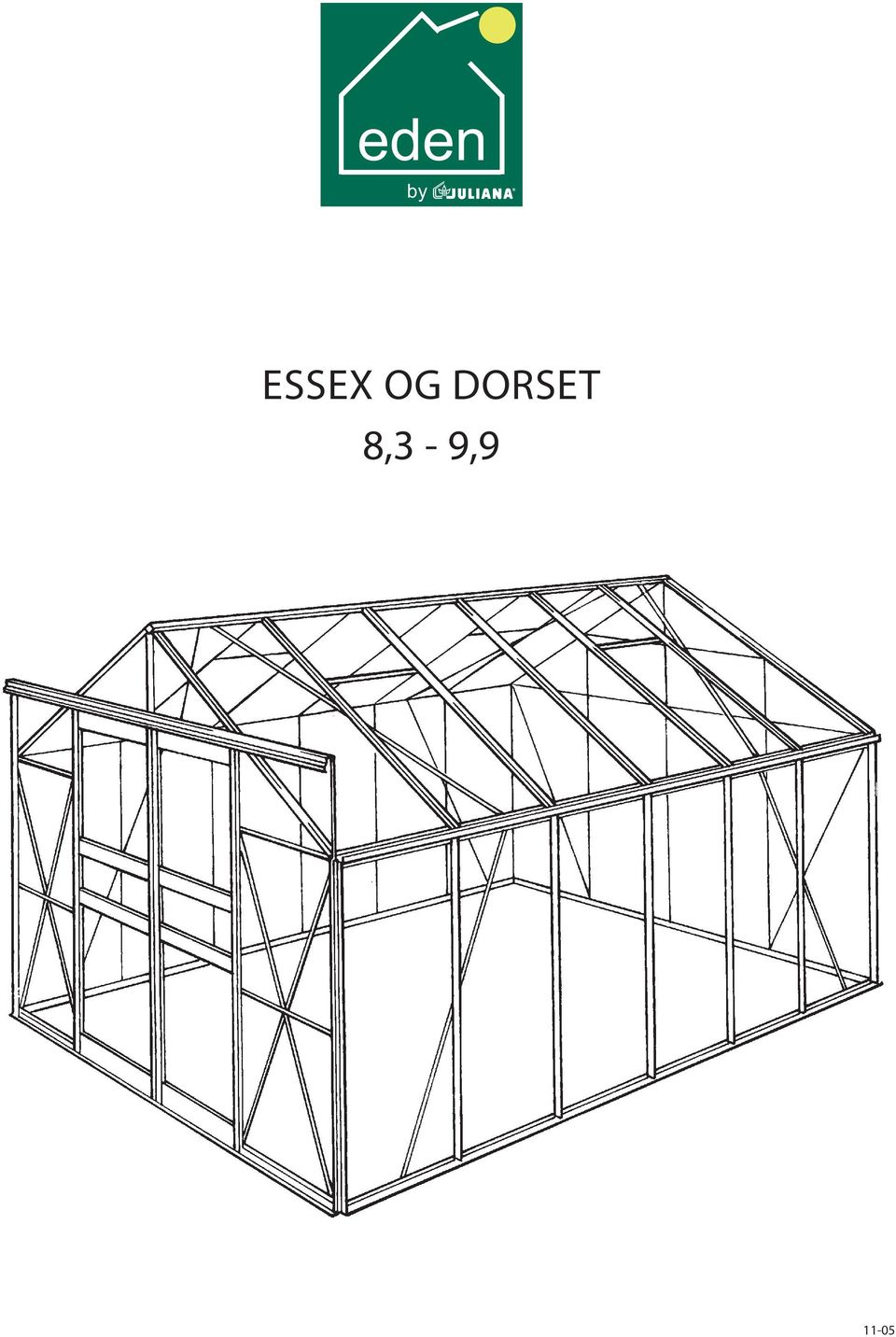

1 eden by ESSEX OG DORSET 8,3-9,

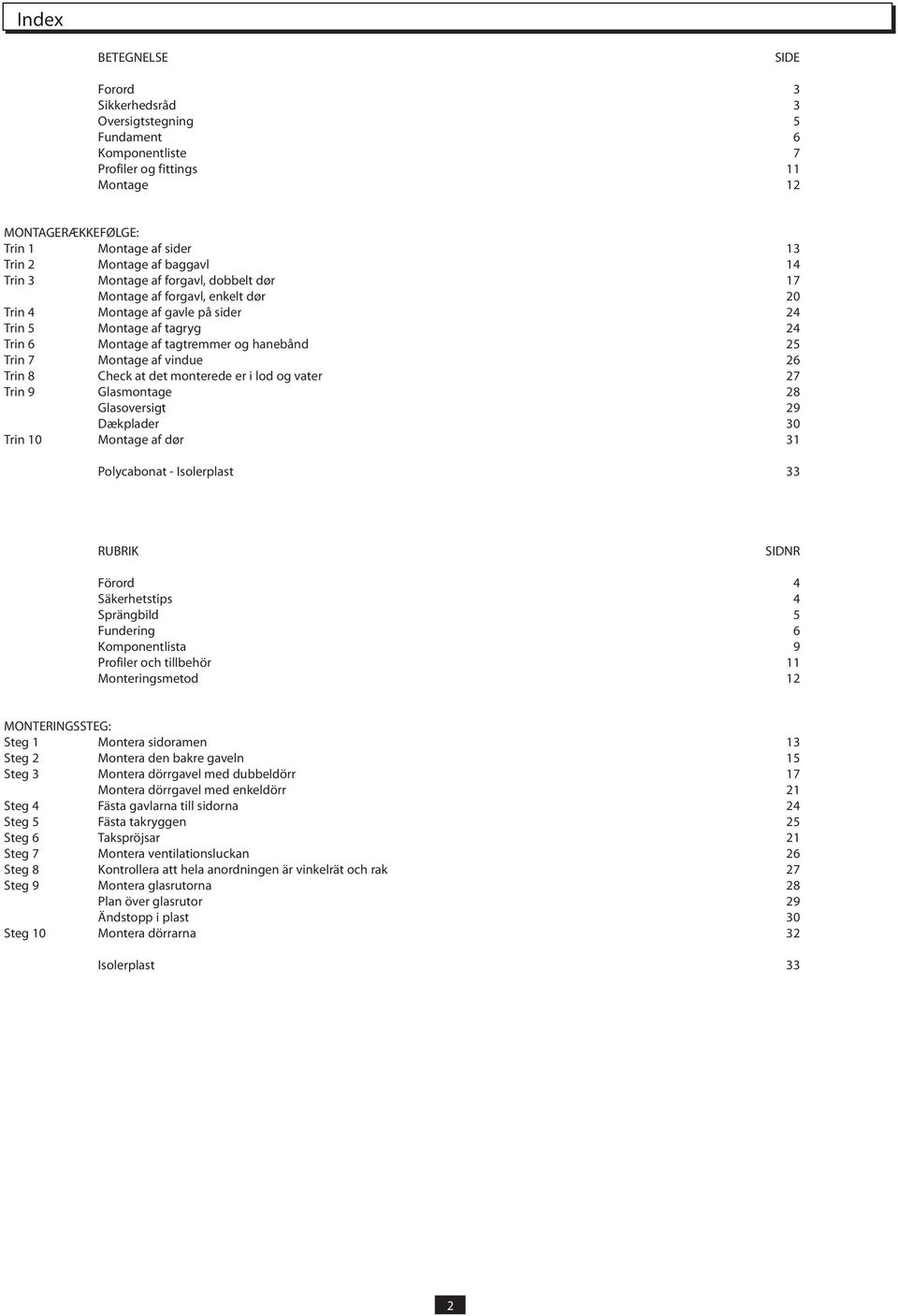

2 Index BETEGNELSE SIDE Forord 3 Sikkerhedsråd 3 Oversigtstegning 5 Fundament 6 Komponentliste 7 Profiler og fittings 11 Montage 12 MONTAGERÆKKEFØLGE: Trin 1 Montage af sider 13 Trin 2 Montage af baggavl 14 Trin 3 Montage af forgavl, dobbelt dør 17 Montage af forgavl, enkelt dør 20 Trin 4 Montage af gavle på sider 24 Trin 5 Montage af tagryg 24 Trin 6 Montage af tagtremmer og hanebånd 25 Trin 7 Montage af vindue 26 Trin 8 Check at det monterede er i lod og vater 27 Trin 9 Glasmontage 28 Glasoversigt 29 Dækplader 30 Trin 10 Montage af dør 31 Polycabonat - Isolerplast 33 RUBRIK SIDNR Förord 4 Säkerhetstips 4 Sprängbild 5 Fundering 6 Komponentlista 9 Profiler och tillbehör 11 Monteringsmetod 12 MONTERINGSSTEG: Steg 1 Montera sidoramen 13 Steg 2 Montera den bakre gaveln 15 Steg 3 Montera dörrgavel med dubbeldörr 17 Montera dörrgavel med enkeldörr 21 Steg 4 Fästa gavlarna till sidorna 24 Steg 5 Fästa takryggen 25 Steg 6 Takspröjsar 21 Steg 7 Montera ventilationsluckan 26 Steg 8 Kontrollera att hela anordningen är vinkelrät och rak 27 Steg 9 Montera glasrutorna 28 Plan över glasrutor 29 Ändstopp i plast 30 Steg 10 Montera dörrarna 32 Isolerplast 33 2

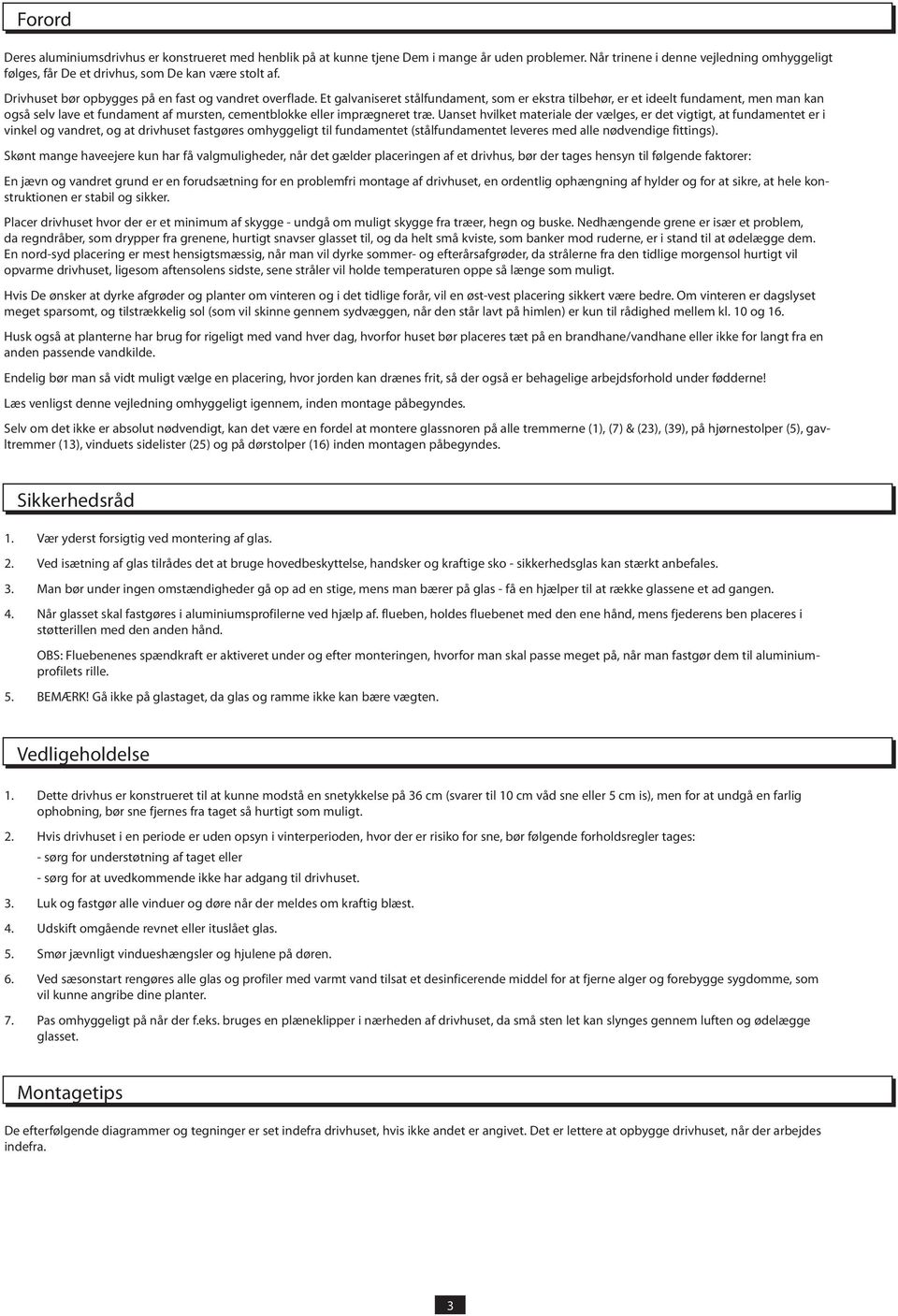

3 Forord Deres aluminiumsdrivhus er konstrueret med henblik på at kunne tjene Dem i mange år uden problemer. Når trinene i denne vejledning omhyggeligt følges, får De et drivhus, som De kan være stolt af. Drivhuset bør opbygges på en fast og vandret overflade. Et galvaniseret stålfundament, som er ekstra tilbehør, er et ideelt fundament, men man kan også selv lave et fundament af mursten, cementblokke eller imprægneret træ. Uanset hvilket materiale der vælges, er det vigtigt, at fundamentet er i vinkel og vandret, og at drivhuset fastgøres omhyggeligt til fundamentet (stålfundamentet leveres med alle nødvendige fittings). Skønt mange haveejere kun har få valgmuligheder, når det gælder placeringen af et drivhus, bør der tages hensyn til følgende faktorer: En jævn og vandret grund er en forudsætning for en problemfri montage af drivhuset, en ordentlig ophængning af hylder og for at sikre, at hele konstruktionen er stabil og sikker. Placer drivhuset hvor der er et minimum af skygge - undgå om muligt skygge fra træer, hegn og buske. Nedhængende grene er især et problem, da regndråber, som drypper fra grenene, hurtigt snavser glasset til, og da helt små kviste, som banker mod ruderne, er i stand til at ødelægge dem. En nord-syd placering er mest hensigtsmæssig, når man vil dyrke sommer- og efterårsafgrøder, da strålerne fra den tidlige morgensol hurtigt vil opvarme drivhuset, ligesom aftensolens sidste, sene stråler vil holde temperaturen oppe så længe som muligt. Hvis De ønsker at dyrke afgrøder og planter om vinteren og i det tidlige forår, vil en øst-vest placering sikkert være bedre. Om vinteren er dagslyset meget sparsomt, og tilstrækkelig sol (som vil skinne gennem sydvæggen, når den står lavt på himlen) er kun til rådighed mellem kl. 10 og 16. Husk også at planterne har brug for rigeligt med vand hver dag, hvorfor huset bør placeres tæt på en brandhane/vandhane eller ikke for langt fra en anden passende vandkilde. Endelig bør man så vidt muligt vælge en placering, hvor jorden kan drænes frit, så der også er behagelige arbejdsforhold under fødderne! Læs venligst denne vejledning omhyggeligt igennem, inden montage påbegyndes. Selv om det ikke er absolut nødvendigt, kan det være en fordel at montere glassnoren på alle tremmerne (1), (7) & (23), (39), på hjørnestolper (5), gavltremmer (13), vinduets sidelister (25) og på dørstolper (16) inden montagen påbegyndes. Sikkerhedsråd 1. Vær yderst forsigtig ved montering af glas. 2. Ved isætning af glas tilrådes det at bruge hovedbeskyttelse, handsker og kraftige sko - sikkerhedsglas kan stærkt anbefales. 3. Man bør under ingen omstændigheder gå op ad en stige, mens man bærer på glas - få en hjælper til at række glassene et ad gangen. 4. Når glasset skal fastgøres i aluminiumsprofilerne ved hjælp af. flueben, holdes fluebenet med den ene hånd, mens fjederens ben placeres i støtterillen med den anden hånd. OBS: Fluebenenes spændkraft er aktiveret under og efter monteringen, hvorfor man skal passe meget på, når man fastgør dem til aluminiumprofilets rille. 5. BEMÆRK! Gå ikke på glastaget, da glas og ramme ikke kan bære vægten. Vedligeholdelse 1. Dette drivhus er konstrueret til at kunne modstå en snetykkelse på 36 cm (svarer til 10 cm våd sne eller 5 cm is), men for at undgå en farlig ophobning, bør sne fjernes fra taget så hurtigt som muligt. 2. Hvis drivhuset i en periode er uden opsyn i vinterperioden, hvor der er risiko for sne, bør følgende forholdsregler tages: - sørg for understøtning af taget eller - sørg for at uvedkommende ikke har adgang til drivhuset. 3. Luk og fastgør alle vinduer og døre når der meldes om kraftig blæst. 4. Udskift omgående revnet eller ituslået glas. 5. Smør jævnligt vindueshængsler og hjulene på døren. 6. Ved sæsonstart rengøres alle glas og profiler med varmt vand tilsat et desinficerende middel for at fjerne alger og forebygge sygdomme, som vil kunne angribe dine planter. 7. Pas omhyggeligt på når der f.eks. bruges en plæneklipper i nærheden af drivhuset, da små sten let kan slynges gennem luften og ødelægge glasset. Montagetips De efterfølgende diagrammer og tegninger er set indefra drivhuset, hvis ikke andet er angivet. Det er lettere at opbygge drivhuset, når der arbejdes indefra. 3

4 Förord Växthuset i aluminium är konstruerat för att ge dig många års bekymmerfri service. Om du noggrant följer stegen som finns beskrivna i denna bruksanvisning kommer du att ha ett växthus som du kan vara stolt över. Växthuset måste monteras på en fast, plan yta. För växthus utan invändig bas är valfria galvaniserade sockeln i stål en perfekt bas, men du kan även skapa en bas av tegelsten, betongblock eller impregnerat virke. Vilket material du än väljer så är det viktigt att underlaget är vinkelrätt och jämt och att växthuset är ordentligt fäst vid det (stålramen levereras med alla nödvändiga tillbehör). Trots att många trädgårdsägare inte har så stort val i fråga om var de kan placera sitt växthus så bör följande faktorer has i åtanke. En platt, jämn plats är en grundförutsättning - växthuset kan sedan enkelt monteras och byggnadsställningen kan installeras ordentligt och på så sätt blir hela strukturen stabil och säker. Placera växthuset på en plats med minimal skugga, om möjligt ska du undvika skugga från träd, staket eller buskar. Särskilt överhängande grenar kan orsaka problem eftersom regn droppar ner från dem och snabbt smutsar ner glasen och små kvistar som slår emot rutorna kan få dem att krossas. Det bästa läget för växthuset om du ska odla sommar- och höstgrödor är mot norr och söder eftersom den tidiga morgonsolen då snabbt värmer upp växthuset och när solen går ner kommer solskenet att hålla temperaturen i växthuset uppe ända tills solen går ner helt och hållet. Om du vill odla grödor och växter under vintern och tidig vår är en östlig-västlig placering sannolikt ett bättre val. Under vintern är soltimmarna få och ordentligt solsken (som om solen ligger lågt kommer in genom den södra väggen) fås endast mellan tio på förmiddagen och fyra på eftermiddagen. Glöm inte att dina växter även behöver rikligt med vatten dagligen och att växthuset bör stå i närheten av en vattentank eller en lämplig vattenkälla. Till sist bör du välja en plats där vattnet avleds utan hinder så att du får ett bekvämt arbetsunderlag för fötterna! Läs igenom denna bruksanvisning innan du påbörjar monteringen. Det rekommenderas (men är dock inte nödvändigt) att du fäster glasremsor till alla spröjsar (1), (7) & (23), (39), hörnstolpar (5), gavelskenor (13), ventilationsluckans sidor (25) och dörrstolpar (16) innan du påbörjar monteringen. Säkerhetstips 1. Du bör vara ytterst försiktig när du hanterar glas. 2. När du monterar glasrutorna bör du använda hjälm, handskar och kraftiga skor. Det rekommenderas starkt att du använder skyddsglasögon. 3. Du bör under inga omständigheter klättra uppför en trappstege då du bär glas. Be någon att hjälpa dig och räcka dig en ruta i taget. 4. När du monterar glaset på aluminiumdelarna med hjälp av trådklamrar ska du placera trådklammern rätt med ena handen, sära på klammerns "ben" och fästa dem i fästskåran med den andra handen. OBSERVERA att trådklamrarna är åtspända under och efter montering. Du bör därför vara extra noga när du fäster dem i aluminiumfästskåran. 5. Varning! Gå inte på glastaket eftersom glasrutorna och ramen inte klarar av att bära upp vikten. Användartips 1. Växthuset har konstruerats för att bära ett snötäcke på 36 cm (motsvarande 10 cm våt snö eller 5 cm is) men för att undvika att en farlig mängd ackumuleras bör snön tas bort från taket så snart som möjligt. 2. Om du lämnar växthuset utan uppsikt en längre period under vintermånaderna när det förväntas snöa bör du vidta följande försiktighetsåtgärder: antingen - installera ett stöd till taket eller - se till att ingen obehörig har tillgång till växthuset. 3. Stäng och säkra alla fönster och dörrar när det blåser starka vindar eller förväntas göra det. 4. Byt genast ut trasiga eller skadade glasrutor. 5. Smörj gångjärnen till ventilationsluckan och hjulen till dörrarna periodvis. 6. Vid början av varje säsong bör du rengöra alla glasrutor och stommen med varmt vatten och desinfektionsmedel för att avlägsna alger och förhindra uppkomsten av sjukdomar som kan angripa dina växter. 7. Var alltid mycket försiktig när du använder en rotorgräsklippare i närheten av växthuset eftersom små stenar kan kastas ut i luften och krossa glaset. Monteringstips Följande figurer och illustrationer visar vyer inifrån växthuset om inte annat anges. Det är enklare att montera växthuset genom att arbeta från insidan. 4

5 Oversigtstegning / Sprängbild Vindue - Ventilationslucka Baggavl - Bakre gavel Side - Sidoram Tag - Tak Side - Sidoram Dør - Dörr Forgavl m. enkelt dør - Gavel, enkeldörr Forgavl m. dobbelt dør - Gavel, dubbeldörr 5

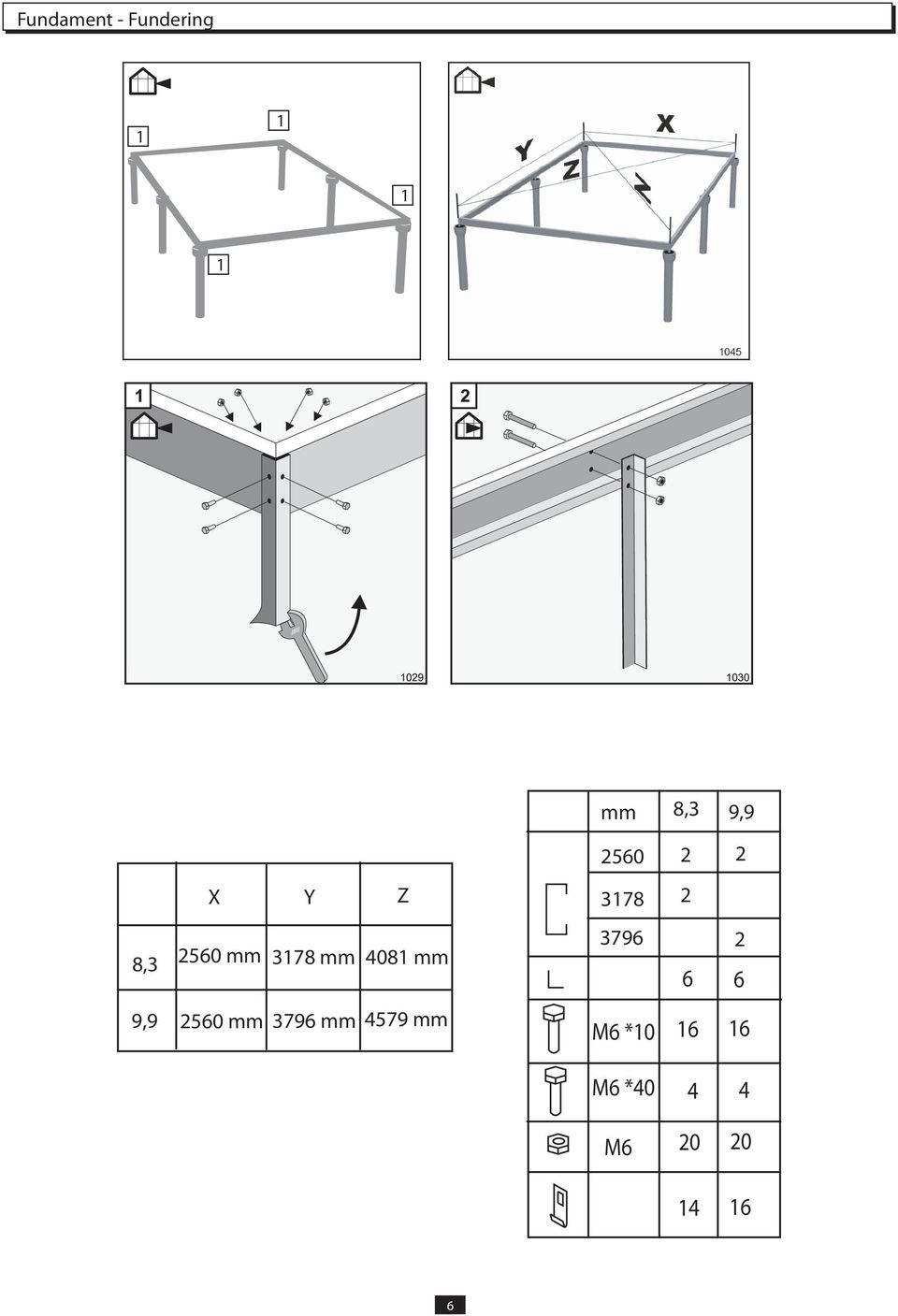

6 Fundament - Fundering mm 8,3 9, X Y Z , mm 3178 mm 4081 mm 9, mm 3796 mm 4579 mm M6 * M6 *40 M

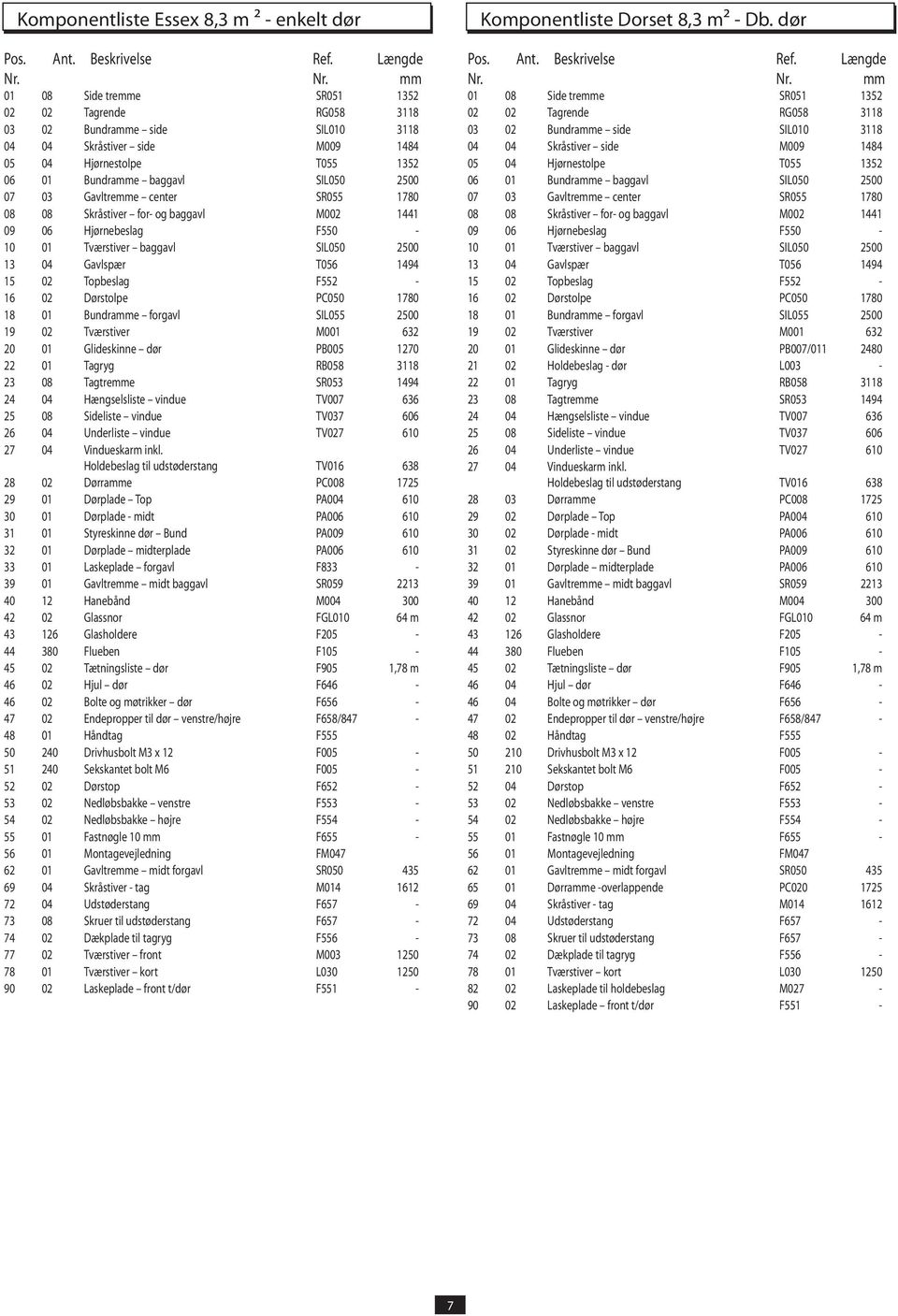

7 Komponentliste Essex 8,3 m ² - enkelt dør Pos. Ant. Beskrivelse Ref. Længde Nr. Nr. mm Side tremme SR Tagrende RG Bundramme side SIL Skråstiver side M Hjørnestolpe T Bundramme baggavl SIL Gavltremme center SR Skråstiver for- og baggavl M Hjørnebeslag F Tværstiver baggavl SIL Gavlspær T Topbeslag F Dørstolpe PC Bundramme forgavl SIL Tværstiver M Glideskinne dør PB Tagryg RB Tagtremme SR Hængselsliste vindue TV Sideliste vindue TV Underliste vindue TV Vindueskarm inkl. Holdebeslag til udstøderstang TV Dørramme PC Dørplade Top PA Dørplade - midt PA Styreskinne dør Bund PA Dørplade midterplade PA Laskeplade forgavl F Gavltremme midt baggavl SR Hanebånd M Glassnor FGL m Glasholdere F Flueben F Tætningsliste dør F905 1,78 m Hjul dør F Bolte og møtrikker dør F Endepropper til dør venstre/højre F658/ Håndtag F Drivhusbolt M3 x 12 F Sekskantet bolt M6 F Dørstop F Nedløbsbakke venstre F Nedløbsbakke højre F Fastnøgle 10 mm F Montagevejledning FM Gavltremme midt forgavl SR Skråstiver - tag M Udstøderstang F Skruer til udstøderstang F Dækplade til tagryg F Tværstiver front M Tværstiver kort L Laskeplade front t/dør F551 - Komponentliste Dorset 8,3 m² - Db. dør Pos. Ant. Beskrivelse Ref. Længde Nr. Nr. mm Side tremme SR Tagrende RG Bundramme side SIL Skråstiver side M Hjørnestolpe T Bundramme baggavl SIL Gavltremme center SR Skråstiver for- og baggavl M Hjørnebeslag F Tværstiver baggavl SIL Gavlspær T Topbeslag F Dørstolpe PC Bundramme forgavl SIL Tværstiver M Glideskinne dør PB007/ Holdebeslag - dør L Tagryg RB Tagtremme SR Hængselsliste vindue TV Sideliste vindue TV Underliste vindue TV Vindueskarm inkl. Holdebeslag til udstøderstang TV Dørramme PC Dørplade Top PA Dørplade - midt PA Styreskinne dør Bund PA Dørplade midterplade PA Gavltremme midt baggavl SR Hanebånd M Glassnor FGL m Glasholdere F Flueben F Tætningsliste dør F905 1,78 m Hjul dør F Bolte og møtrikker dør F Endepropper til dør venstre/højre F658/ Håndtag F Drivhusbolt M3 x 12 F Sekskantet bolt M6 F Dørstop F Nedløbsbakke venstre F Nedløbsbakke højre F Fastnøgle 10 mm F Montagevejledning FM Gavltremme midt forgavl SR Dørramme -overlappende PC Skråstiver - tag M Udstøderstang F Skruer til udstøderstang F Dækplade til tagryg F Tværstiver kort L Laskeplade til holdebeslag M Laskeplade front t/dør F551-7

8 Komponentliste Essex 9,9 m ² - enkelt dør Pos. Ant. Beskrivelse Ref. Længde Nr. Nr. mm Side tremme SR Tagrende RG Bundramme side SIL Skråstiver side M Hjørnestolpe T Bundramme baggavl SIL Gavltremme center SR Skråstiver for- og baggavl M Hjørnebeslag F Tværstiver baggavl SIL Gavlspær T Topbeslag F Dørstolpe PC Bundramme forgavl SIL Tværstiver M Glideskinne dør PB Tagryg RB Tagtremme SR Hængselsliste vindue TV Sideliste vindue TV Underliste vindue TV Vindueskarm inkl. Holdebeslag til udstøderstang TV Dørramme PC Dørplade Top PA Dørplade - midt PA Styreskinne dør Bund PA Dørplade midterplade PA Laskeplade forgavl F Gavltremme midt baggavl SR Hanebånd M Glassnor FGL m Glasholdere F Flueben F Tætningsliste dør F905 1,78 m Hjul dør F Bolte og møtrikker dør F Endepropper til dør venstre/højre F658/ Håndtag F Drivhusbolt M3 x 12 F Sekskantet bolt M6 F Dørstop F Nedløbsbakke venstre F Nedløbsbakke højre F Fastnøgle 10 mm F Montagevejledning FM Gavltremme midt forgavl SR Skråstiver - tag M Udstøderstang F Skruer til udstøderstang F Dækplade til tagryg F Tværstiver front M Tværstiver kort L Laskeplade front t/dør F551 - Komponentliste Dorset 9,9 m² - Db. dør Pos. Ant. Beskrivelse Ref. Længde Nr. Nr. mm Side tremme SR Tagrende RG Bundramme side SIL Skråstiver side M Hjørnestolpe T Bundramme baggavl SIL Gavltremme center SR Skråstiver for- og baggavl M Hjørnebeslag F Tværstiver baggavl SIL Gavlspær T Topbeslag F Dørstolpe PC Bundramme forgavl SIL Tværstiver M Glideskinne dør PB007/ Holdebeslag - dør L Tagryg RB Tagtremme SR Hængselsliste vindue TV Sideliste vindue TV Underliste vindue TV Vindueskarm inkl. Holdebeslag til udstøderstang TV Dørramme PC Dørplade Top PA Dørplade - midt PA Styreskinne dør Bund PA Dørplade midterplade PA Gavltremme midt baggavl SR Hanebånd M Glassnor FGL m Glasholdere F Flueben F Tætningsliste dør F905 1,78 m Hjul dør F Bolte og møtrikker dør F Endepropper til dør venstre/højre F658/ Håndtag F Drivhusbolt M3 x 12 F Sekskantet bolt M6 F Dørstop F Nedløbsbakke venstre F Nedløbsbakke højre F Fastnøgle 10 mm F Montagevejledning FM Gavltremme midt forgavl SR Dørramme -overlappende PC Skråstiver - tag M Udstøderstang F Skruer til udstøderstang F Dækplade til tagryg F Tværstiver kort L Laskeplade til holdebeslag M Laskeplade front t/dør F551-8

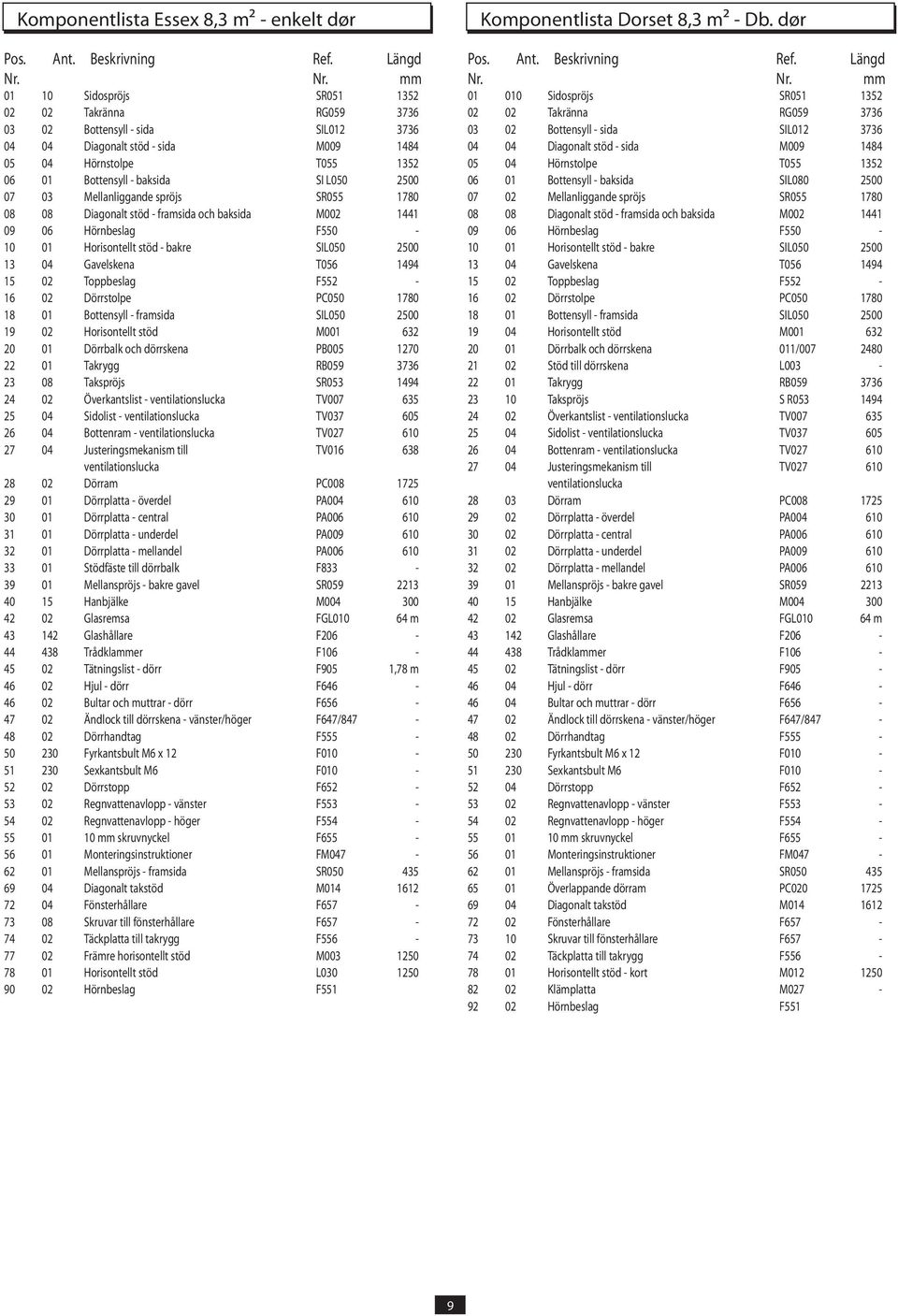

9 Komponentlista Essex 8,3 m² - enkelt dør Pos. Ant. Beskrivning Ref. Längd Nr. Nr. mm Sidospröjs SR Takränna RG Bottensyll - sida SIL Diagonalt stöd - sida M Hörnstolpe T Bottensyll - baksida SI L Mellanliggande spröjs SR Diagonalt stöd - framsida och baksida M Hörnbeslag F Horisontellt stöd - bakre SIL Gavelskena T Toppbeslag F Dörrstolpe PC Bottensyll - framsida SIL Horisontellt stöd M Dörrbalk och dörrskena PB Takrygg RB Takspröjs SR Överkantslist - ventilationslucka TV Sidolist - ventilationslucka TV Bottenram - ventilationslucka TV Justeringsmekanism till TV ventilationslucka Dörram PC Dörrplatta - överdel PA Dörrplatta - central PA Dörrplatta - underdel PA Dörrplatta - mellandel PA Stödfäste till dörrbalk F Mellanspröjs - bakre gavel SR Hanbjälke M Glasremsa FGL m Glashållare F Trådklammer F Tätningslist - dörr F905 1,78 m Hjul - dörr F Bultar och muttrar - dörr F Ändlock till dörrskena - vänster/höger F647/ Dörrhandtag F Fyrkantsbult M6 x 12 F Sexkantsbult M6 F Dörrstopp F Regnvattenavlopp - vänster F Regnvattenavlopp - höger F mm skruvnyckel F Monteringsinstruktioner FM Mellanspröjs - framsida SR Diagonalt takstöd M Fönsterhållare F Skruvar till fönsterhållare F Täckplatta till takrygg F Främre horisontellt stöd M Horisontellt stöd L Hörnbeslag F551 Komponentlista Dorset 8,3 m² - Db. dør Pos. Ant. Beskrivning Ref. Längd Nr. Nr. mm Sidospröjs SR Takränna RG Bottensyll - sida SIL Diagonalt stöd - sida M Hörnstolpe T Bottensyll - baksida SIL Mellanliggande spröjs SR Diagonalt stöd - framsida och baksida M Hörnbeslag F Horisontellt stöd - bakre SIL Gavelskena T Toppbeslag F Dörrstolpe PC Bottensyll - framsida SIL Horisontellt stöd M Dörrbalk och dörrskena 011/ Stöd till dörrskena L Takrygg RB Takspröjs S R Överkantslist - ventilationslucka TV Sidolist - ventilationslucka TV Bottenram - ventilationslucka TV Justeringsmekanism till TV ventilationslucka Dörram PC Dörrplatta - överdel PA Dörrplatta - central PA Dörrplatta - underdel PA Dörrplatta - mellandel PA Mellanspröjs - bakre gavel SR Hanbjälke M Glasremsa FGL m Glashållare F Trådklammer F Tätningslist - dörr F Hjul - dörr F Bultar och muttrar - dörr F Ändlock till dörrskena - vänster/höger F647/ Dörrhandtag F Fyrkantsbult M6 x 12 F Sexkantsbult M6 F Dörrstopp F Regnvattenavlopp - vänster F Regnvattenavlopp - höger F mm skruvnyckel F Monteringsinstruktioner FM Mellanspröjs - framsida SR Överlappande dörram PC Diagonalt takstöd M Fönsterhållare F Skruvar till fönsterhållare F Täckplatta till takrygg F Horisontellt stöd - kort M Klämplatta M Hörnbeslag F551 9

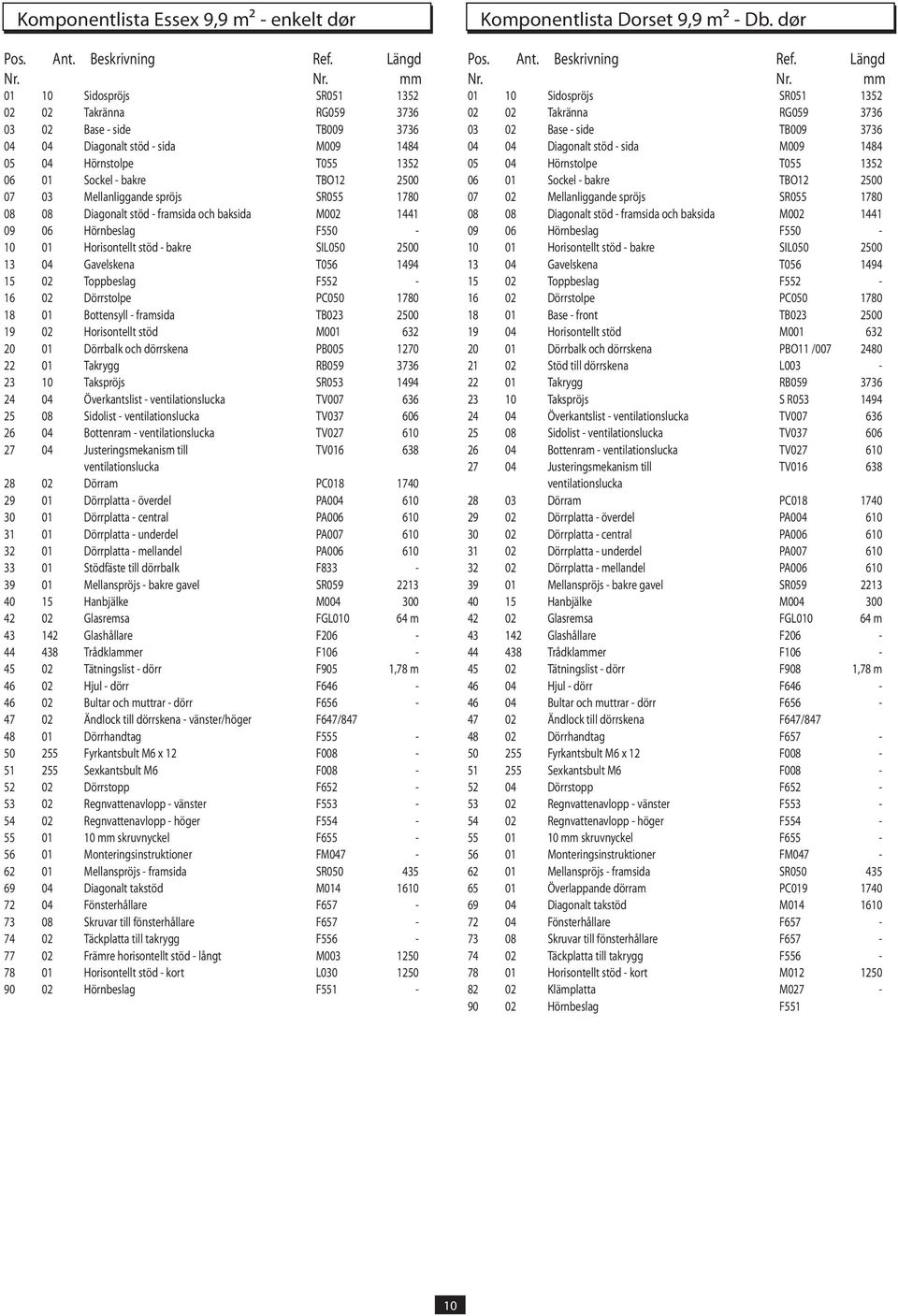

10 Komponentlista Essex 9,9 m² - enkelt dør Pos. Ant. Beskrivning Ref. Längd Nr. Nr. mm Sidospröjs SR Takränna RG Base - side TB Diagonalt stöd - sida M Hörnstolpe T Sockel - bakre TBO Mellanliggande spröjs SR Diagonalt stöd - framsida och baksida M Hörnbeslag F Horisontellt stöd - bakre SIL Gavelskena T Toppbeslag F Dörrstolpe PC Bottensyll - framsida TB Horisontellt stöd M Dörrbalk och dörrskena PB Takrygg RB Takspröjs SR Överkantslist - ventilationslucka TV Sidolist - ventilationslucka TV Bottenram - ventilationslucka TV Justeringsmekanism till TV ventilationslucka Dörram PC Dörrplatta - överdel PA Dörrplatta - central PA Dörrplatta - underdel PA Dörrplatta - mellandel PA Stödfäste till dörrbalk F Mellanspröjs - bakre gavel SR Hanbjälke M Glasremsa FGL m Glashållare F Trådklammer F Tätningslist - dörr F905 1,78 m Hjul - dörr F Bultar och muttrar - dörr F Ändlock till dörrskena - vänster/höger F647/ Dörrhandtag F Fyrkantsbult M6 x 12 F Sexkantsbult M6 F Dörrstopp F Regnvattenavlopp - vänster F Regnvattenavlopp - höger F mm skruvnyckel F Monteringsinstruktioner FM Mellanspröjs - framsida SR Diagonalt takstöd M Fönsterhållare F Skruvar till fönsterhållare F Täckplatta till takrygg F Främre horisontellt stöd - långt M Horisontellt stöd - kort L Hörnbeslag F551 - Komponentlista Dorset 9,9 m² - Db. dør Pos. Ant. Beskrivning Ref. Längd Nr. Nr. mm Sidospröjs SR Takränna RG Base - side TB Diagonalt stöd - sida M Hörnstolpe T Sockel - bakre TBO Mellanliggande spröjs SR Diagonalt stöd - framsida och baksida M Hörnbeslag F Horisontellt stöd - bakre SIL Gavelskena T Toppbeslag F Dörrstolpe PC Base - front TB Horisontellt stöd M Dörrbalk och dörrskena PBO11 / Stöd till dörrskena L Takrygg RB Takspröjs S R Överkantslist - ventilationslucka TV Sidolist - ventilationslucka TV Bottenram - ventilationslucka TV Justeringsmekanism till TV ventilationslucka Dörram PC Dörrplatta - överdel PA Dörrplatta - central PA Dörrplatta - underdel PA Dörrplatta - mellandel PA Mellanspröjs - bakre gavel SR Hanbjälke M Glasremsa FGL m Glashållare F Trådklammer F Tätningslist - dörr F908 1,78 m Hjul - dörr F Bultar och muttrar - dörr F Ändlock till dörrskena F647/ Dörrhandtag F Fyrkantsbult M6 x 12 F Sexkantsbult M6 F Dörrstopp F Regnvattenavlopp - vänster F Regnvattenavlopp - höger F mm skruvnyckel F Monteringsinstruktioner FM Mellanspröjs - framsida SR Överlappande dörram PC Diagonalt takstöd M Fönsterhållare F Skruvar till fönsterhållare F Täckplatta till takrygg F Horisontellt stöd - kort M Klämplatta M Hörnbeslag F551 10

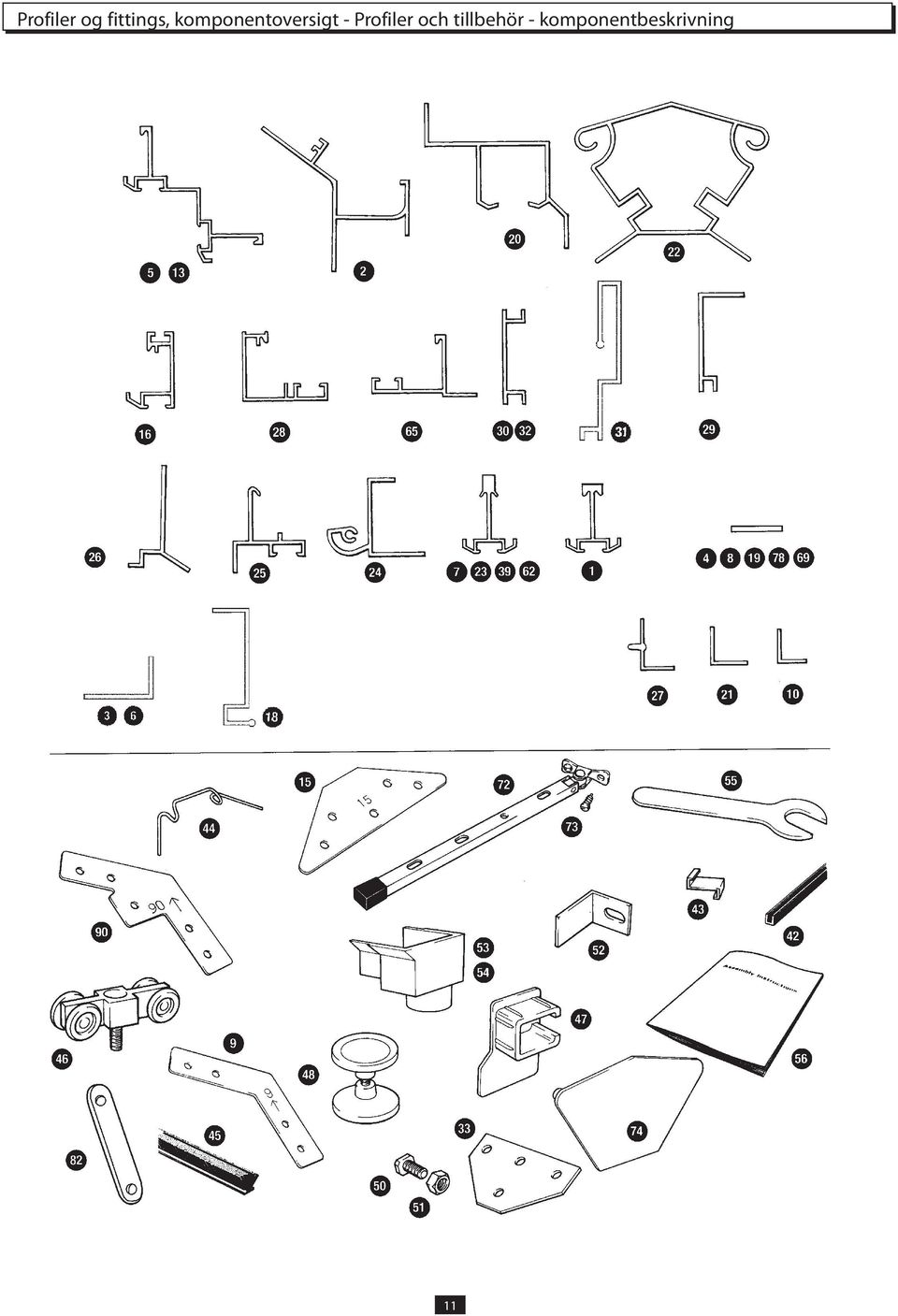

11 Profiler og fittings, komponentoversigt - Profiler och tillbehör - komponentbeskrivning 11

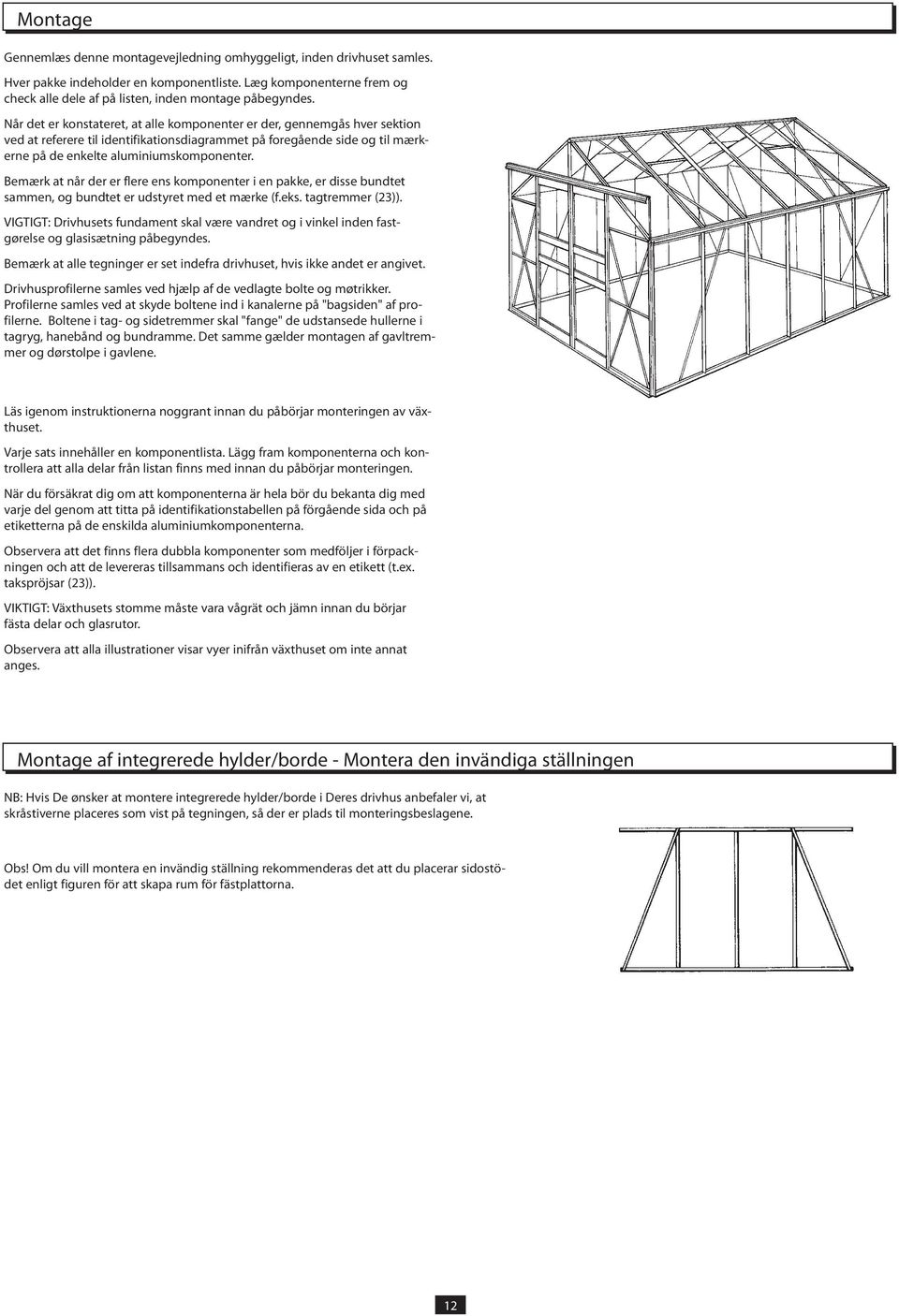

12 Montage Gennemlæs denne montagevejledning omhyggeligt, inden drivhuset samles. Hver pakke indeholder en komponentliste. Læg komponenterne frem og check alle dele af på listen, inden montage påbegyndes. Når det er konstateret, at alle komponenter er der, gennemgås hver sektion ved at referere til identifikationsdiagrammet på foregående side og til mærkerne på de enkelte aluminiumskomponenter. Bemærk at når der er flere ens komponenter i en pakke, er disse bundtet sammen, og bundtet er udstyret med et mærke (f.eks. tagtremmer (23)). VIGTIGT: Drivhusets fundament skal være vandret og i vinkel inden fastgørelse og glasisætning påbegyndes. Bemærk at alle tegninger er set indefra drivhuset, hvis ikke andet er angivet. Drivhusprofilerne samles ved hjælp af de vedlagte bolte og møtrikker. Profilerne samles ved at skyde boltene ind i kanalerne på "bagsiden" af profilerne. Boltene i tag- og sidetremmer skal "fange" de udstansede hullerne i tagryg, hanebånd og bundramme. Det samme gælder montagen af gavltremmer og dørstolpe i gavlene. Läs igenom instruktionerna noggrant innan du påbörjar monteringen av växthuset. Varje sats innehåller en komponentlista. Lägg fram komponenterna och kontrollera att alla delar från listan finns med innan du påbörjar monteringen. När du försäkrat dig om att komponenterna är hela bör du bekanta dig med varje del genom att titta på identifikationstabellen på förgående sida och på etiketterna på de enskilda aluminiumkomponenterna. Observera att det finns flera dubbla komponenter som medföljer i förpackningen och att de levereras tillsammans och identifieras av en etikett (t.ex. takspröjsar (23)). VIKTIGT: Växthusets stomme måste vara vågrät och jämn innan du börjar fästa delar och glasrutor. Observera att alla illustrationer visar vyer inifrån växthuset om inte annat anges. Montage af integrerede hylder/borde - Montera den invändiga ställningen NB: Hvis De ønsker at montere integrerede hylder/borde i Deres drivhus anbefaler vi, at skråstiverne placeres som vist på tegningen, så der er plads til monteringsbeslagene. Obs! Om du vill montera en invändig ställning rekommenderas det att du placerar sidostödet enligt figuren för att skapa rum för fästplattorna. 12

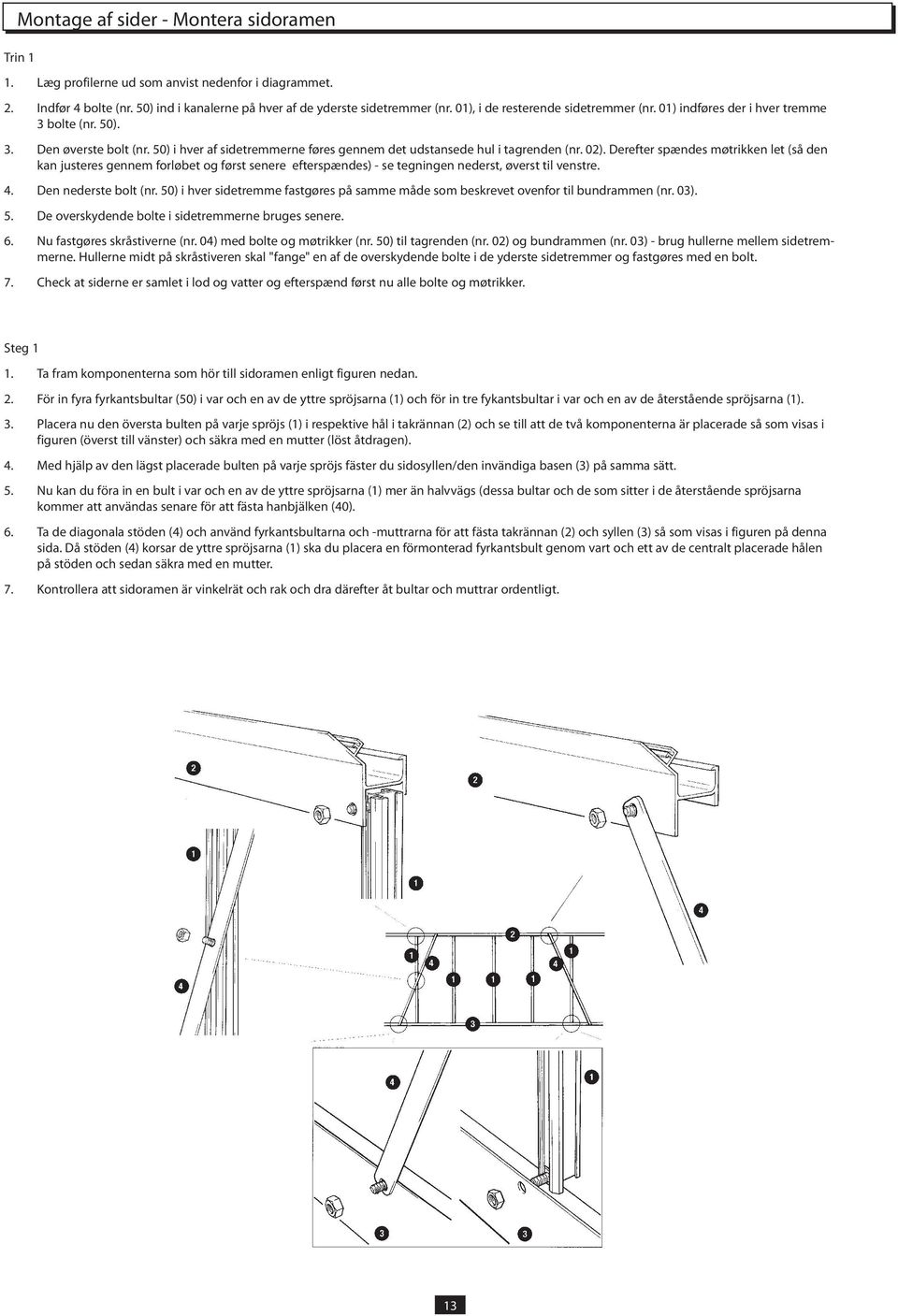

13 Montage af sider - Montera sidoramen Trin 1 1. Læg profilerne ud som anvist nedenfor i diagrammet. 2. Indfør 4 bolte (nr. 50) ind i kanalerne på hver af de yderste sidetremmer (nr. 01), i de resterende sidetremmer (nr. 01) indføres der i hver tremme 3 bolte (nr. 50). 3. Den øverste bolt (nr. 50) i hver af sidetremmerne føres gennem det udstansede hul i tagrenden (nr. 02). Derefter spændes møtrikken let (så den kan justeres gennem forløbet og først senere efterspændes) - se tegningen nederst, øverst til venstre. 4. Den nederste bolt (nr. 50) i hver sidetremme fastgøres på samme måde som beskrevet ovenfor til bundrammen (nr. 03). 5. De overskydende bolte i sidetremmerne bruges senere. 6. Nu fastgøres skråstiverne (nr. 04) med bolte og møtrikker (nr. 50) til tagrenden (nr. 02) og bundrammen (nr. 03) - brug hullerne mellem sidetremmerne. Hullerne midt på skråstiveren skal "fange" en af de overskydende bolte i de yderste sidetremmer og fastgøres med en bolt. 7. Check at siderne er samlet i lod og vatter og efterspænd først nu alle bolte og møtrikker. Steg 1 1. Ta fram komponenterna som hör till sidoramen enligt figuren nedan. 2. För in fyra fyrkantsbultar (50) i var och en av de yttre spröjsarna (1) och för in tre fykantsbultar i var och en av de återstående spröjsarna (1). 3. Placera nu den översta bulten på varje spröjs (1) i respektive hål i takrännan (2) och se till att de två komponenterna är placerade så som visas i figuren (överst till vänster) och säkra med en mutter (löst åtdragen). 4. Med hjälp av den lägst placerade bulten på varje spröjs fäster du sidosyllen/den invändiga basen (3) på samma sätt. 5. Nu kan du föra in en bult i var och en av de yttre spröjsarna (1) mer än halvvägs (dessa bultar och de som sitter i de återstående spröjsarna kommer att användas senare för att fästa hanbjälken (40). 6. Ta de diagonala stöden (4) och använd fyrkantsbultarna och -muttrarna för att fästa takrännan (2) och syllen (3) så som visas i figuren på denna sida. Då stöden (4) korsar de yttre spröjsarna (1) ska du placera en förmonterad fyrkantsbult genom vart och ett av de centralt placerade hålen på stöden och sedan säkra med en mutter. 7. Kontrollera att sidoramen är vinkelrät och rak och dra därefter åt bultar och muttrar ordentligt. 13

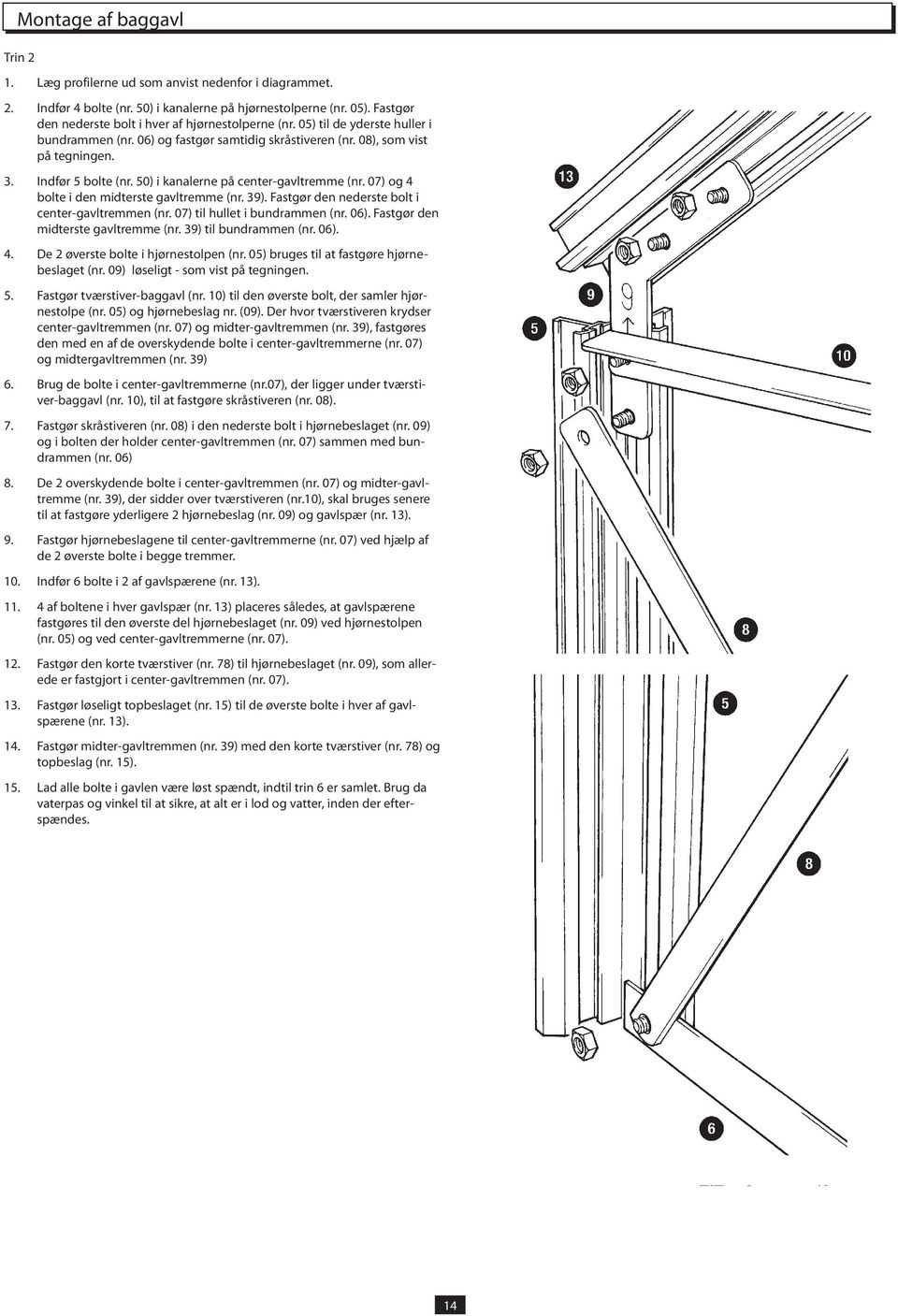

14 Montage af baggavl Trin 2 1. Læg profilerne ud som anvist nedenfor i diagrammet. 2. Indfør 4 bolte (nr. 50) i kanalerne på hjørnestolperne (nr. 05). Fastgør den nederste bolt i hver af hjørnestolperne (nr. 05) til de yderste huller i bundrammen (nr. 06) og fastgør samtidig skråstiveren (nr. 08), som vist på tegningen. 3. Indfør 5 bolte (nr. 50) i kanalerne på center-gavltremme (nr. 07) og 4 bolte i den midterste gavltremme (nr. 39). Fastgør den nederste bolt i center-gavltremmen (nr. 07) til hullet i bundrammen (nr. 06). Fastgør den midterste gavltremme (nr. 39) til bundrammen (nr. 06). 4. De 2 øverste bolte i hjørnestolpen (nr. 05) bruges til at fastgøre hjørnebeslaget (nr. 09) løseligt - som vist på tegningen. 5. Fastgør tværstiver-baggavl (nr. 10) til den øverste bolt, der samler hjørnestolpe (nr. 05) og hjørnebeslag nr. (09). Der hvor tværstiveren krydser center-gavltremmen (nr. 07) og midter-gavltremmen (nr. 39), fastgøres den med en af de overskydende bolte i center-gavltremmerne (nr. 07) og midtergavltremmen (nr. 39) 6. Brug de bolte i center-gavltremmerne (nr.07), der ligger under tværstiver-baggavl (nr. 10), til at fastgøre skråstiveren (nr. 08). 7. Fastgør skråstiveren (nr. 08) i den nederste bolt i hjørnebeslaget (nr. 09) og i bolten der holder center-gavltremmen (nr. 07) sammen med bundrammen (nr. 06) 8. De 2 overskydende bolte i center-gavltremmen (nr. 07) og midter-gavltremme (nr. 39), der sidder over tværstiveren (nr.10), skal bruges senere til at fastgøre yderligere 2 hjørnebeslag (nr. 09) og gavlspær (nr. 13). 9. Fastgør hjørnebeslagene til center-gavltremmerne (nr. 07) ved hjælp af de 2 øverste bolte i begge tremmer. 10. Indfør 6 bolte i 2 af gavlspærene (nr. 13) af boltene i hver gavlspær (nr. 13) placeres således, at gavlspærene fastgøres til den øverste del hjørnebeslaget (nr. 09) ved hjørnestolpen (nr. 05) og ved center-gavltremmerne (nr. 07). 12. Fastgør den korte tværstiver (nr. 78) til hjørnebeslaget (nr. 09), som allerede er fastgjort i center-gavltremmen (nr. 07). 13. Fastgør løseligt topbeslaget (nr. 15) til de øverste bolte i hver af gavlspærene (nr. 13). 14. Fastgør midter-gavltremmen (nr. 39) med den korte tværstiver (nr. 78) og topbeslag (nr. 15). 15. Lad alle bolte i gavlen være løst spændt, indtil trin 6 er samlet. Brug da vaterpas og vinkel til at sikre, at alt er i lod og vatter, inden der efterspændes. 14

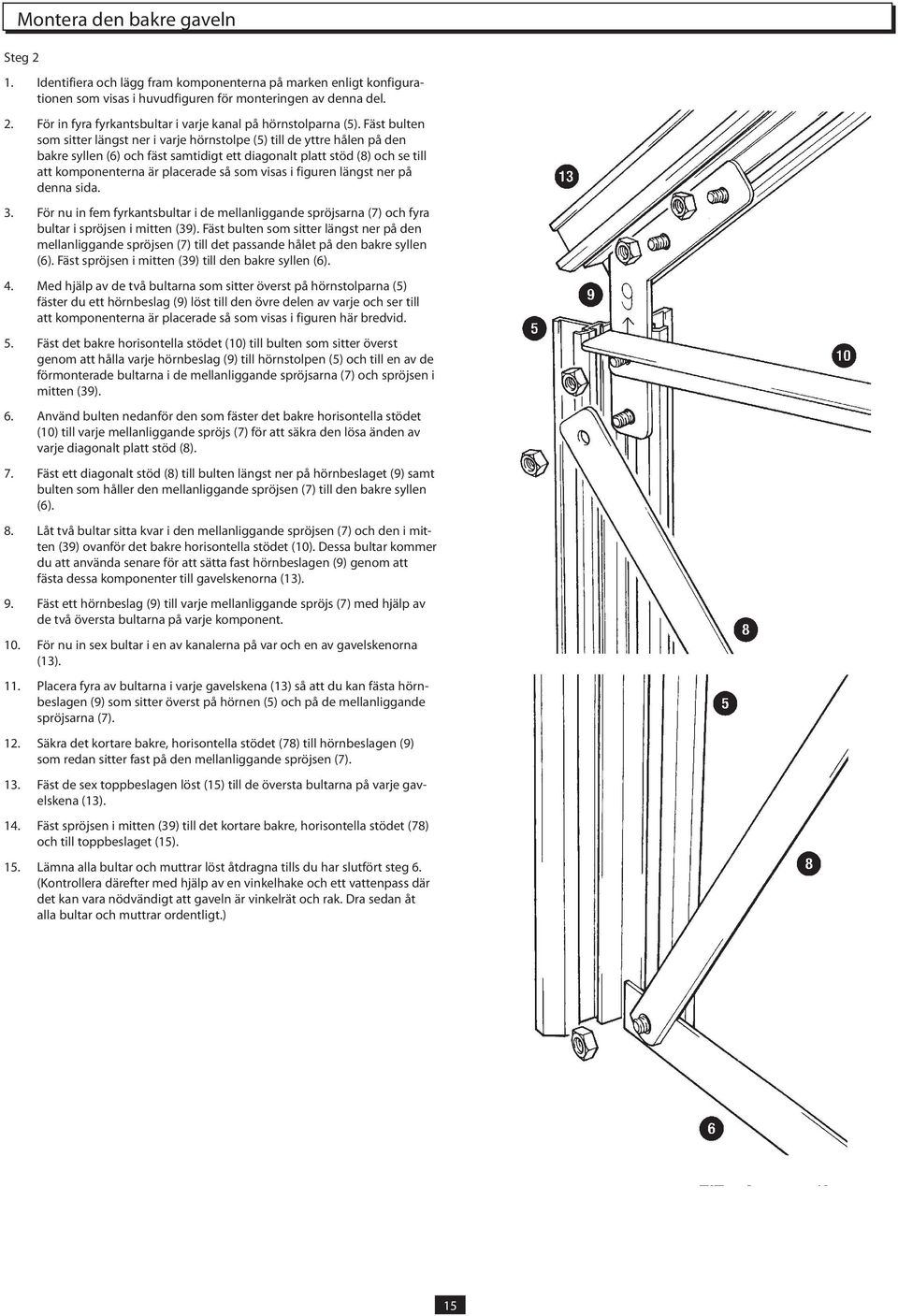

15 Montera den bakre gaveln Steg 2 1. Identifiera och lägg fram komponenterna på marken enligt konfigurationen som visas i huvudfiguren för monteringen av denna del. 2. För in fyra fyrkantsbultar i varje kanal på hörnstolparna (5). Fäst bulten som sitter längst ner i varje hörnstolpe (5) till de yttre hålen på den bakre syllen (6) och fäst samtidigt ett diagonalt platt stöd (8) och se till att komponenterna är placerade så som visas i figuren längst ner på denna sida. 3. För nu in fem fyrkantsbultar i de mellanliggande spröjsarna (7) och fyra bultar i spröjsen i mitten (39). Fäst bulten som sitter längst ner på den mellanliggande spröjsen (7) till det passande hålet på den bakre syllen (6). Fäst spröjsen i mitten (39) till den bakre syllen (6). 4. Med hjälp av de två bultarna som sitter överst på hörnstolparna (5) fäster du ett hörnbeslag (9) löst till den övre delen av varje och ser till att komponenterna är placerade så som visas i figuren här bredvid. 5. Fäst det bakre horisontella stödet (10) till bulten som sitter överst genom att hålla varje hörnbeslag (9) till hörnstolpen (5) och till en av de förmonterade bultarna i de mellanliggande spröjsarna (7) och spröjsen i mitten (39). 6. Använd bulten nedanför den som fäster det bakre horisontella stödet (10) till varje mellanliggande spröjs (7) för att säkra den lösa änden av varje diagonalt platt stöd (8). 7. Fäst ett diagonalt stöd (8) till bulten längst ner på hörnbeslaget (9) samt bulten som håller den mellanliggande spröjsen (7) till den bakre syllen (6). 8. Låt två bultar sitta kvar i den mellanliggande spröjsen (7) och den i mitten (39) ovanför det bakre horisontella stödet (10). Dessa bultar kommer du att använda senare för att sätta fast hörnbeslagen (9) genom att fästa dessa komponenter till gavelskenorna (13). 9. Fäst ett hörnbeslag (9) till varje mellanliggande spröjs (7) med hjälp av de två översta bultarna på varje komponent. 10. För nu in sex bultar i en av kanalerna på var och en av gavelskenorna (13). 11. Placera fyra av bultarna i varje gavelskena (13) så att du kan fästa hörnbeslagen (9) som sitter överst på hörnen (5) och på de mellanliggande spröjsarna (7). 12. Säkra det kortare bakre, horisontella stödet (78) till hörnbeslagen (9) som redan sitter fast på den mellanliggande spröjsen (7). 13. Fäst de sex toppbeslagen löst (15) till de översta bultarna på varje gavelskena (13). 14. Fäst spröjsen i mitten (39) till det kortare bakre, horisontella stödet (78) och till toppbeslaget (15). 15. Lämna alla bultar och muttrar löst åtdragna tills du har slutfört steg 6. (Kontrollera därefter med hjälp av en vinkelhake och ett vattenpass där det kan vara nödvändigt att gaveln är vinkelrät och rak. Dra sedan åt alla bultar och muttrar ordentligt.) 15

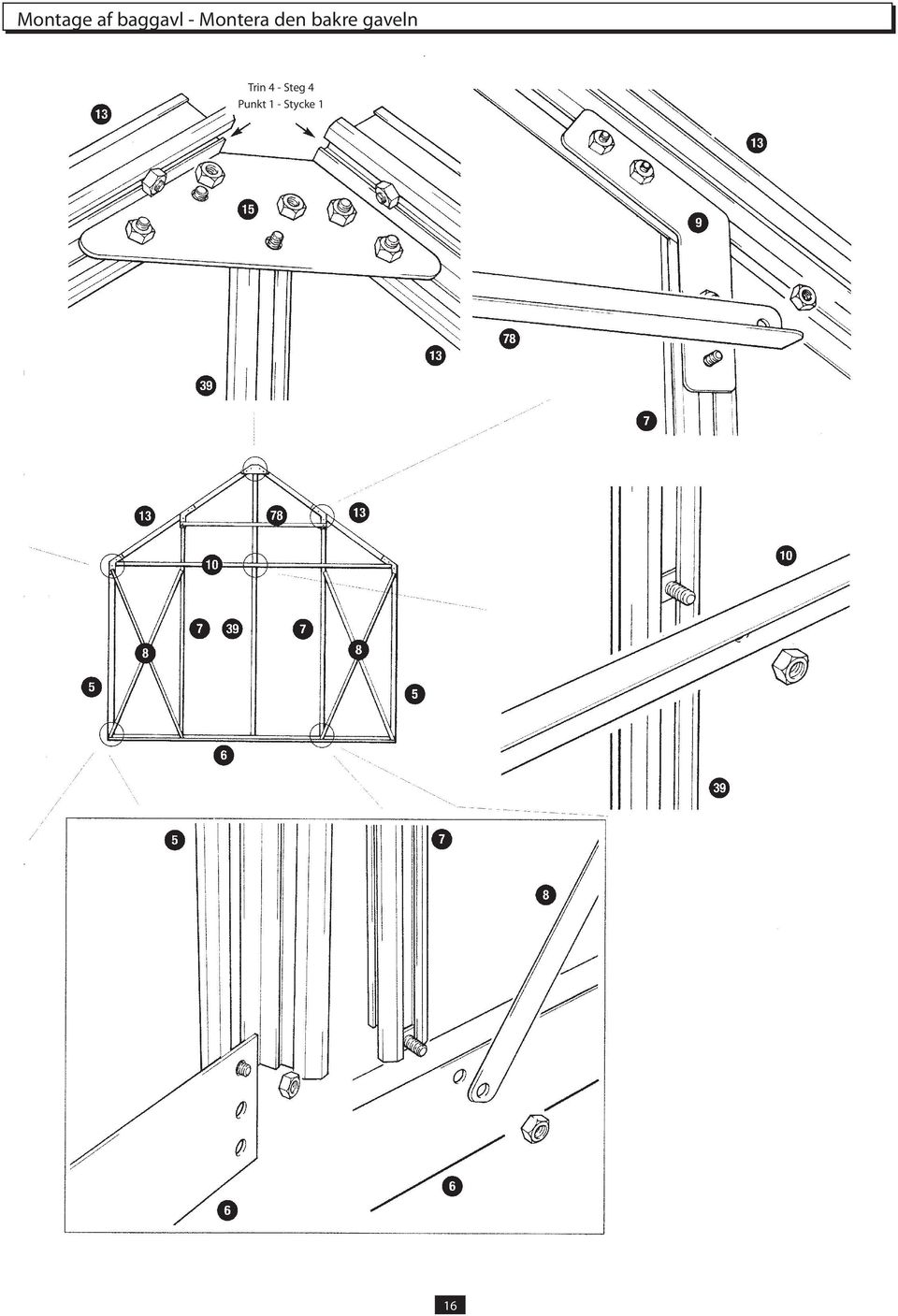

16 Montage af baggavl - Montera den bakre gaveln Trin 4 - Steg 4 Punkt 1 - Stycke 1 16

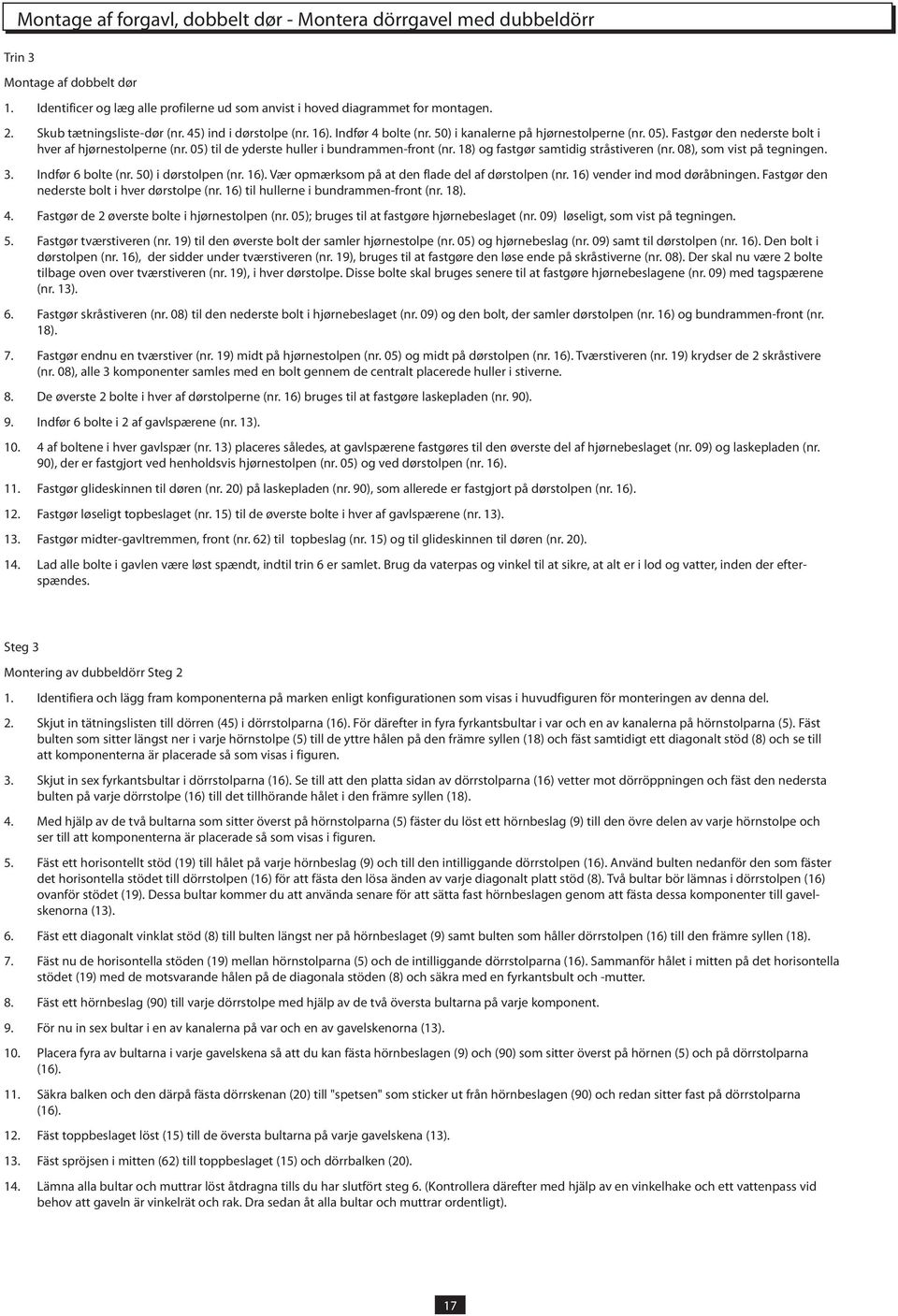

17 Montage af forgavl, dobbelt dør - Montera dörrgavel med dubbeldörr Trin 3 Montage af dobbelt dør 1. Identificer og læg alle profilerne ud som anvist i hoved diagrammet for montagen. 2. Skub tætningsliste-dør (nr. 45) ind i dørstolpe (nr. 16). Indfør 4 bolte (nr. 50) i kanalerne på hjørnestolperne (nr. 05). Fastgør den nederste bolt i hver af hjørnestolperne (nr. 05) til de yderste huller i bundrammen-front (nr. 18) og fastgør samtidig stråstiveren (nr. 08), som vist på tegningen. 3. Indfør 6 bolte (nr. 50) i dørstolpen (nr. 16). Vær opmærksom på at den flade del af dørstolpen (nr. 16) vender ind mod døråbningen. Fastgør den nederste bolt i hver dørstolpe (nr. 16) til hullerne i bundrammen-front (nr. 18). 4. Fastgør de 2 øverste bolte i hjørnestolpen (nr. 05); bruges til at fastgøre hjørnebeslaget (nr. 09) løseligt, som vist på tegningen. 5. Fastgør tværstiveren (nr. 19) til den øverste bolt der samler hjørnestolpe (nr. 05) og hjørnebeslag (nr. 09) samt til dørstolpen (nr. 16). Den bolt i dørstolpen (nr. 16), der sidder under tværstiveren (nr. 19), bruges til at fastgøre den løse ende på skråstiverne (nr. 08). Der skal nu være 2 bolte tilbage oven over tværstiveren (nr. 19), i hver dørstolpe. Disse bolte skal bruges senere til at fastgøre hjørnebeslagene (nr. 09) med tagspærene (nr. 13). 6. Fastgør skråstiveren (nr. 08) til den nederste bolt i hjørnebeslaget (nr. 09) og den bolt, der samler dørstolpen (nr. 16) og bundrammen-front (nr. 18). 7. Fastgør endnu en tværstiver (nr. 19) midt på hjørnestolpen (nr. 05) og midt på dørstolpen (nr. 16). Tværstiveren (nr. 19) krydser de 2 skråstivere (nr. 08), alle 3 komponenter samles med en bolt gennem de centralt placerede huller i stiverne. 8. De øverste 2 bolte i hver af dørstolperne (nr. 16) bruges til at fastgøre laskepladen (nr. 90). 9. Indfør 6 bolte i 2 af gavlspærene (nr. 13) af boltene i hver gavlspær (nr. 13) placeres således, at gavlspærene fastgøres til den øverste del af hjørnebeslaget (nr. 09) og laskepladen (nr. 90), der er fastgjort ved henholdsvis hjørnestolpen (nr. 05) og ved dørstolpen (nr. 16). 11. Fastgør glideskinnen til døren (nr. 20) på laskepladen (nr. 90), som allerede er fastgjort på dørstolpen (nr. 16). 12. Fastgør løseligt topbeslaget (nr. 15) til de øverste bolte i hver af gavlspærene (nr. 13). 13. Fastgør midter-gavltremmen, front (nr. 62) til topbeslag (nr. 15) og til glideskinnen til døren (nr. 20). 14. Lad alle bolte i gavlen være løst spændt, indtil trin 6 er samlet. Brug da vaterpas og vinkel til at sikre, at alt er i lod og vatter, inden der efterspændes. Steg 3 Montering av dubbeldörr Steg 2 1. Identifiera och lägg fram komponenterna på marken enligt konfigurationen som visas i huvudfiguren för monteringen av denna del. 2. Skjut in tätningslisten till dörren (45) i dörrstolparna (16). För därefter in fyra fyrkantsbultar i var och en av kanalerna på hörnstolparna (5). Fäst bulten som sitter längst ner i varje hörnstolpe (5) till de yttre hålen på den främre syllen (18) och fäst samtidigt ett diagonalt stöd (8) och se till att komponenterna är placerade så som visas i figuren. 3. Skjut in sex fyrkantsbultar i dörrstolparna (16). Se till att den platta sidan av dörrstolparna (16) vetter mot dörröppningen och fäst den nedersta bulten på varje dörrstolpe (16) till det tillhörande hålet i den främre syllen (18). 4. Med hjälp av de två bultarna som sitter överst på hörnstolparna (5) fäster du löst ett hörnbeslag (9) till den övre delen av varje hörnstolpe och ser till att komponenterna är placerade så som visas i figuren. 5. Fäst ett horisontellt stöd (19) till hålet på varje hörnbeslag (9) och till den intilliggande dörrstolpen (16). Använd bulten nedanför den som fäster det horisontella stödet till dörrstolpen (16) för att fästa den lösa änden av varje diagonalt platt stöd (8). Två bultar bör lämnas i dörrstolpen (16) ovanför stödet (19). Dessa bultar kommer du att använda senare för att sätta fast hörnbeslagen genom att fästa dessa komponenter till gavelskenorna (13). 6. Fäst ett diagonalt vinklat stöd (8) till bulten längst ner på hörnbeslaget (9) samt bulten som håller dörrstolpen (16) till den främre syllen (18). 7. Fäst nu de horisontella stöden (19) mellan hörnstolparna (5) och de intilliggande dörrstolparna (16). Sammanför hålet i mitten på det horisontella stödet (19) med de motsvarande hålen på de diagonala stöden (8) och säkra med en fyrkantsbult och -mutter. 8. Fäst ett hörnbeslag (90) till varje dörrstolpe med hjälp av de två översta bultarna på varje komponent. 9. För nu in sex bultar i en av kanalerna på var och en av gavelskenorna (13). 10. Placera fyra av bultarna i varje gavelskena så att du kan fästa hörnbeslagen (9) och (90) som sitter överst på hörnen (5) och på dörrstolparna (16). 11. Säkra balken och den därpå fästa dörrskenan (20) till "spetsen" som sticker ut från hörnbeslagen (90) och redan sitter fast på dörrstolparna (16). 12. Fäst toppbeslaget löst (15) till de översta bultarna på varje gavelskena (13). 13. Fäst spröjsen i mitten (62) till toppbeslaget (15) och dörrbalken (20). 14. Lämna alla bultar och muttrar löst åtdragna tills du har slutfört steg 6. (Kontrollera därefter med hjälp av en vinkelhake och ett vattenpass vid behov att gaveln är vinkelrät och rak. Dra sedan åt alla bultar och muttrar ordentligt). 17

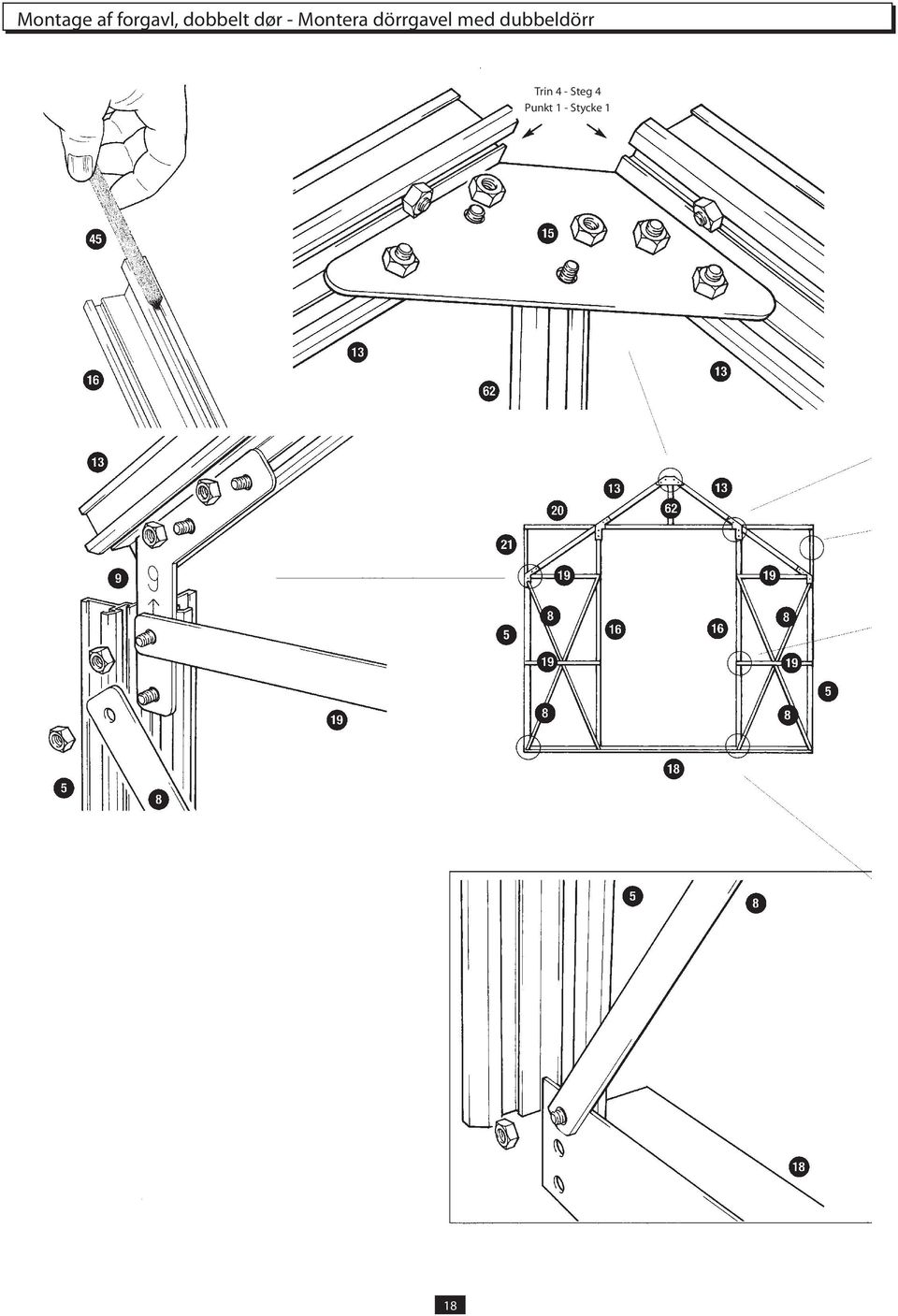

18 Montage af forgavl, dobbelt dør - Montera dörrgavel med dubbeldörr Trin 4 - Steg 4 Punkt 1 - Stycke 1 18

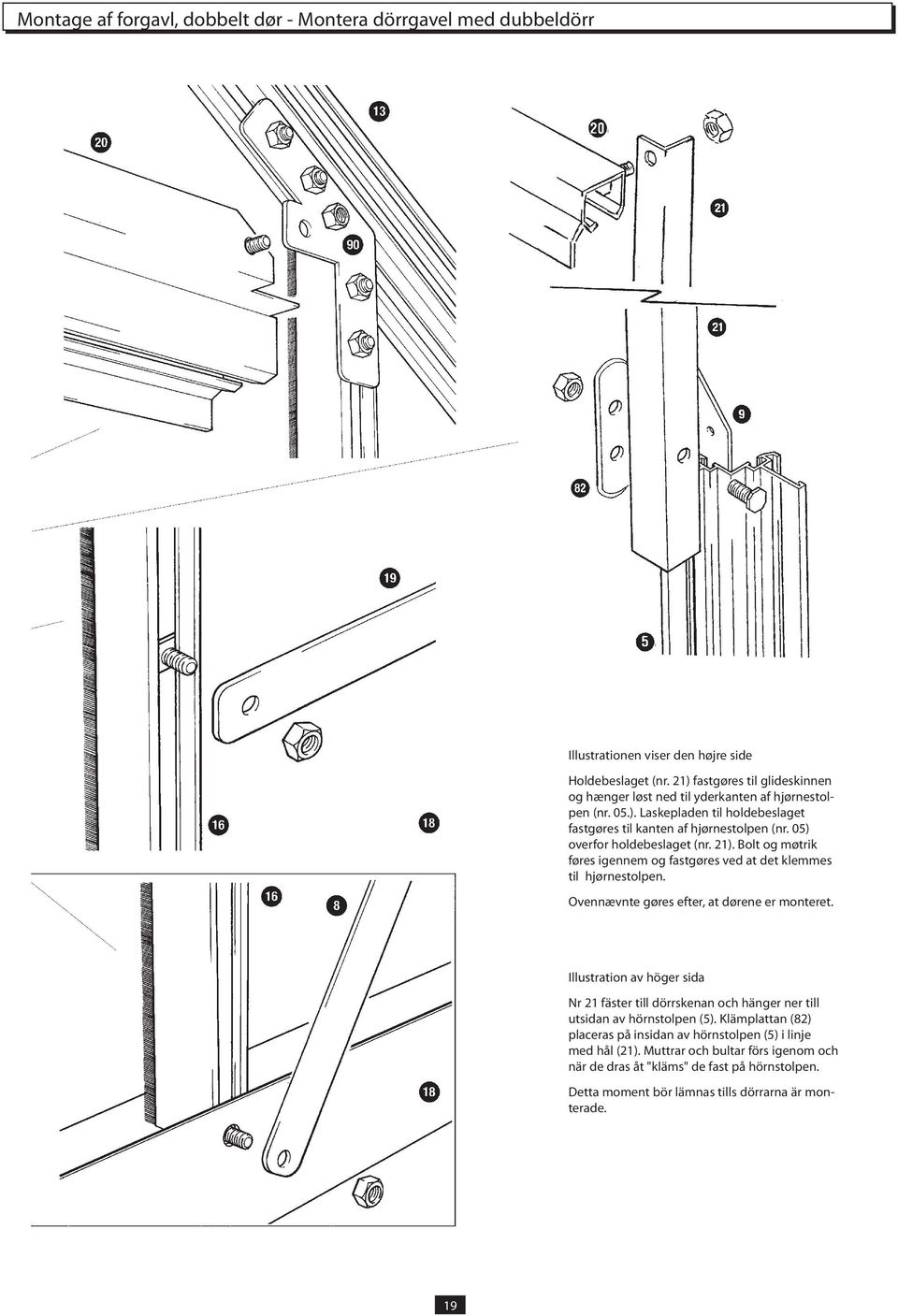

19 Montage af forgavl, dobbelt dør - Montera dörrgavel med dubbeldörr Illustrationen viser den højre side Holdebeslaget (nr. 21) fastgøres til glideskinnen og hænger løst ned til yderkanten af hjørnestolpen (nr. 05.). Laskepladen til holdebeslaget fastgøres til kanten af hjørnestolpen (nr. 05) overfor holdebeslaget (nr. 21). Bolt og møtrik føres igennem og fastgøres ved at det klemmes til hjørnestolpen. Ovennævnte gøres efter, at dørene er monteret. Illustration av höger sida Nr 21 fäster till dörrskenan och hänger ner till utsidan av hörnstolpen (5). Klämplattan (82) placeras på insidan av hörnstolpen (5) i linje med hål (21). Muttrar och bultar förs igenom och när de dras åt "kläms" de fast på hörnstolpen. Detta moment bör lämnas tills dörrarna är monterade. 19

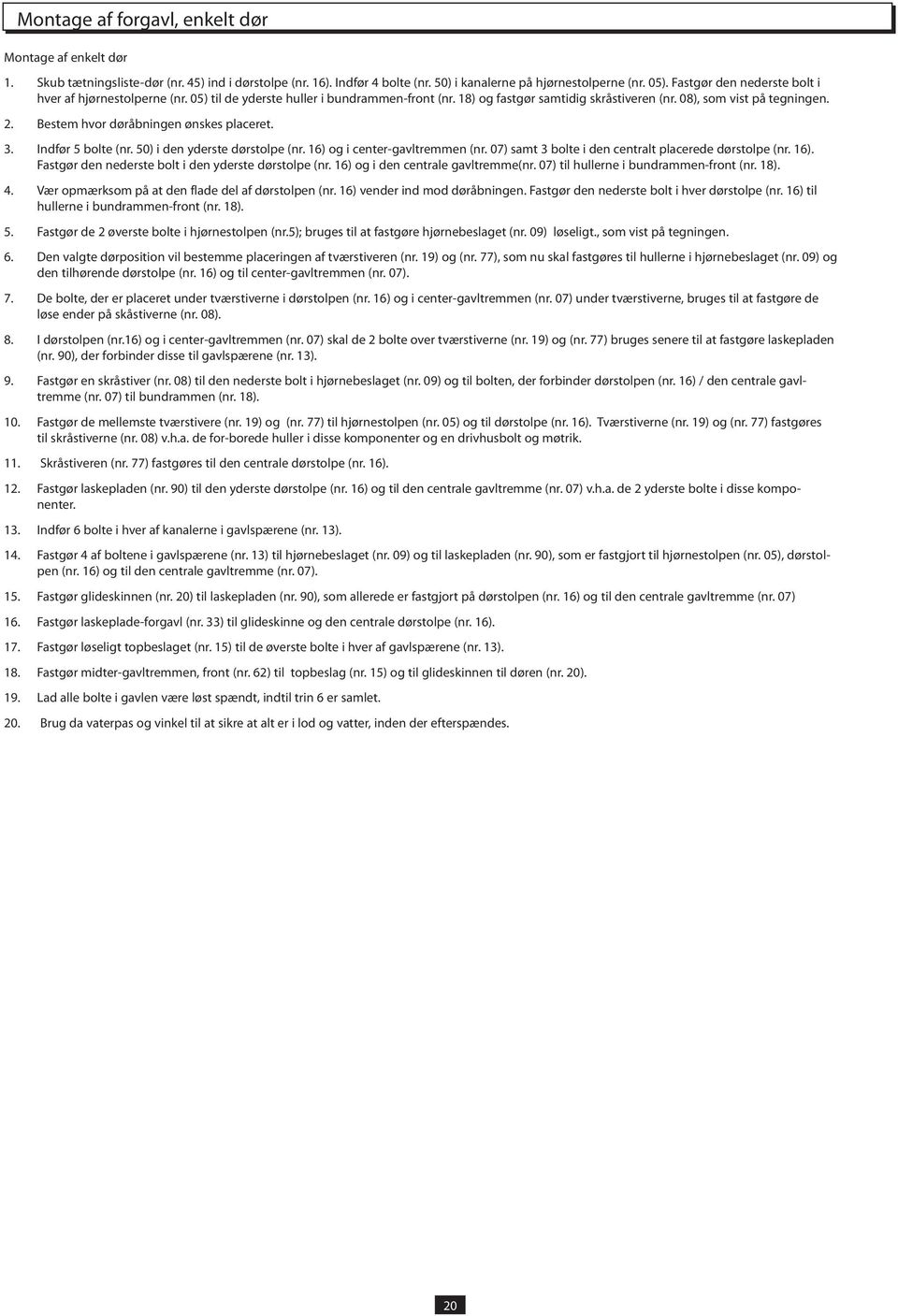

20 Montage af forgavl, enkelt dør Montage af enkelt dør 1. Skub tætningsliste-dør (nr. 45) ind i dørstolpe (nr. 16). Indfør 4 bolte (nr. 50) i kanalerne på hjørnestolperne (nr. 05). Fastgør den nederste bolt i hver af hjørnestolperne (nr. 05) til de yderste huller i bundrammen-front (nr. 18) og fastgør samtidig skråstiveren (nr. 08), som vist på tegningen. 2. Bestem hvor døråbningen ønskes placeret. 3. Indfør 5 bolte (nr. 50) i den yderste dørstolpe (nr. 16) og i center-gavltremmen (nr. 07) samt 3 bolte i den centralt placerede dørstolpe (nr. 16). Fastgør den nederste bolt i den yderste dørstolpe (nr. 16) og i den centrale gavltremme(nr. 07) til hullerne i bundrammen-front (nr. 18). 4. Vær opmærksom på at den flade del af dørstolpen (nr. 16) vender ind mod døråbningen. Fastgør den nederste bolt i hver dørstolpe (nr. 16) til hullerne i bundrammen-front (nr. 18). 5. Fastgør de 2 øverste bolte i hjørnestolpen (nr.5); bruges til at fastgøre hjørnebeslaget (nr. 09) løseligt., som vist på tegningen. 6. Den valgte dørposition vil bestemme placeringen af tværstiveren (nr. 19) og (nr. 77), som nu skal fastgøres til hullerne i hjørnebeslaget (nr. 09) og den tilhørende dørstolpe (nr. 16) og til center-gavltremmen (nr. 07). 7. De bolte, der er placeret under tværstiverne i dørstolpen (nr. 16) og i center-gavltremmen (nr. 07) under tværstiverne, bruges til at fastgøre de løse ender på skåstiverne (nr. 08). 8. I dørstolpen (nr.16) og i center-gavltremmen (nr. 07) skal de 2 bolte over tværstiverne (nr. 19) og (nr. 77) bruges senere til at fastgøre laskepladen (nr. 90), der forbinder disse til gavlspærene (nr. 13). 9. Fastgør en skråstiver (nr. 08) til den nederste bolt i hjørnebeslaget (nr. 09) og til bolten, der forbinder dørstolpen (nr. 16) / den centrale gavltremme (nr. 07) til bundrammen (nr. 18). 10. Fastgør de mellemste tværstivere (nr. 19) og (nr. 77) til hjørnestolpen (nr. 05) og til dørstolpe (nr. 16). Tværstiverne (nr. 19) og (nr. 77) fastgøres til skråstiverne (nr. 08) v.h.a. de for-borede huller i disse komponenter og en drivhusbolt og møtrik. 11. Skråstiveren (nr. 77) fastgøres til den centrale dørstolpe (nr. 16). 12. Fastgør laskepladen (nr. 90) til den yderste dørstolpe (nr. 16) og til den centrale gavltremme (nr. 07) v.h.a. de 2 yderste bolte i disse komponenter. 13. Indfør 6 bolte i hver af kanalerne i gavlspærene (nr. 13). 14. Fastgør 4 af boltene i gavlspærene (nr. 13) til hjørnebeslaget (nr. 09) og til laskepladen (nr. 90), som er fastgjort til hjørnestolpen (nr. 05), dørstolpen (nr. 16) og til den centrale gavltremme (nr. 07). 15. Fastgør glideskinnen (nr. 20) til laskepladen (nr. 90), som allerede er fastgjort på dørstolpen (nr. 16) og til den centrale gavltremme (nr. 07) 16. Fastgør laskeplade-forgavl (nr. 33) til glideskinne og den centrale dørstolpe (nr. 16). 17. Fastgør løseligt topbeslaget (nr. 15) til de øverste bolte i hver af gavlspærene (nr. 13). 18. Fastgør midter-gavltremmen, front (nr. 62) til topbeslag (nr. 15) og til glideskinnen til døren (nr. 20). 19. Lad alle bolte i gavlen være løst spændt, indtil trin 6 er samlet. 20. Brug da vaterpas og vinkel til at sikre at alt er i lod og vatter, inden der efterspændes. 20

21 Montage af forgavl, enkelt dør - Montera dörrgavel med enkeldörr Montering av enkeldörr 1. Skjut in tätningslisten till dörren (45) i dörrstolparna (16). Skjut därefter in fyra fyrkantsbultar i var och en av hörnstolparna (5). Fäst bulten som sitter längst ner i varje hörnstolpe (5) till de yttre hålen på den främre syllen (18) och fäst samtidigt ett diagonalt platt stöd (8) och se till att komponenterna är placerade så som visas i figuren. 2. Bestäm var du vill placera dörröppningen. 3. För nu in fem fyrkantsbultar i den yttre dörrstolpen (16) och den mellanliggande spröjsen (7) och tre bultar i dörrstolpen i mitten (16). Fäst bulten som sitter längst ner på den yttre dörrstolpen (16) och den mellanliggande spröjsen (7) till rätt hål på den främre syllen (18). 4. Se till att den platta sidan av varje dörrstolpe (16) vetter mot dörröppningen och fäst sedan dörrstolpen i mitten (16) till den främre syllen (18). 5. Med hjälp av de två bultarna som sitter överst på hörnstolparna (5) fäster du löst ett hörnbeslag (9) till den övre delen av varje hörnstolpe och ser till att komponenterna är placerade så som visas i figuren. 6. Dörrpositionen som du valt kommer att bestämma placeringen av de horisontella stöden (19) och (77) som i detta läge bör fästas i hålet på varje hörnbeslag (9) och till motsvarande dörrstolpe (16) och spröjs (7). 7. Använd bulten nedanför den som fäster det horisontella stödet till spröjsen (7) på dörrstolpen (16) för att fästa den lösa änden av varje diagonalt platt stöd (8). 8. Låt två bultar sitta kvar i dörrstolpen (16) och spröjsen (7) ovanför det diagonala stödet (19) och (77). Dessa bultar kommer du att använda senare för att sätta fast hörnbeslagen (90) genom att fästa dessa komponenter till gavelskenorna (13). 9. Fäst ett diagonalt stöd (8) till bulten längst ner på varje hörnbeslag (9) samt bulten som håller dörrstolpen (16)/inre spröjsen (7) till den främre syllen (18). 10. Fäst nu de horisontella stöden (19) och (77) mellan hörnstolparna (5) och de intilliggande dörrstolparna (16). Sammanför hålet i mitten på det horisontella stödet (19) och det förskjutna hålet i det horisontella stödet (19) och (77) med motsvarande hål i de diagonala stöden (8) och säkra med en fyrkantsbult och -mutter. 11. Fäst änden av det långa horisontella stödet (77) till dörrstolpen i mitten (16). 12. Fäst ett hörnbeslag (90) till den yttre dörrposten (16) och spröjsen (7) med hjälp av de två översta bultarna på varje komponent. 13. För nu in sex bultar i en av kanalerna på var och en av gavelskenorna (13). 14. Placera fyra av bultarna i varje gavelskena (13) så att du kan fästa hörnbeslagen (9) och (90) som sitter överst på hörnen (5), dörrstolparna (16) och på spröjsen (7). 15. Säkra dörrskenan och dörrbalken (20) till "spetsen" som sticker ut från hörnbeslagen (90) och som redan sitter fast på dörrstolpen (16) och spröjsen (7). 16. Montera dörrbalkens stödfäste (33) till dörrskenan och dörrbalken samt dörrstolpen i mitten (16). 17. Fäst de sex toppbeslagen löst (15) till de översta bultarna på varje gavelskena (13). 18. Fäst spröjsen i mitten (62) till toppbeslaget (15) samt dörrskenan och dörrbalken (20). 19. Lämna alla bultar och muttrar löst åtspända till du är klar med steg Kontrollera därefter med hjälp av en vinkelhake och ett vattenpass där det kan vara nödvändigt att gaveln är vinkelrät och rak. Dra sedan åt alla bultar och muttrar ordentligt. 21

22 Montage af forgavl, enkelt dør - Montera dörrgavel med enkeldörr Trin 4 - Steg 4 Punkt 1 - Stycke 1 22

23 Montage af forgavl, enkelt dør - Montera dörrgavel med enkeldörr 23

24 Montage af gavle på sider - Montera gavlarna till sidoramarna Trin 4 1. Tag 8 bolte og indfør én i hver af kanalerne i gavlspærene (nr. 13) og i hjørnestolpen (nr. 05). Boltene holdes midlertidig på plads med løst spændte møtrikker ca. 5 cm fra kanten af profilerne. 2. Stil dørgavlen på højkant 3. Tag hele side-sektionen og skub tagrenden (nr. 02) ind mellem hjørnestolpen og gavlspærret i gavlenden, og bundrammen (nr. 03) skubbes under hjørnestolpen. 4. Løsne de løst spændte møtrikker i hjørnestolpen og gavlspærret og skub boltene ind i udfræsningen i tagrende (nr. 02) og bundrammen (nr. 03). Stram boltene. 5. Gentag processen ved baggavlen. 6. Gentag processen i den anden side. Steg 4 1. Ta åtta fyrkantsbultar och skjut in en i varje öppen kanal i änden på spröjsarna (13) och hörnstolparna (5). Placera i rätt position ca 5 cm från varje profils ände med en löst åtdragen mutter. 2. Lyft dörrgaveln. 3. Ta den färdigmonterade sidoramen och sätt takfotsbjälken (2) på plats mellan hörnstolpen och gavelskenan och placera sidosyllen (3) under hörnstolpen. 4. Frigör de löst åtdragna muttrarna i hörnstolparna och gavelskenan och för in bultar i de passande hålen i takfotsbjälken (2) och sidosyllen (3). Dra åt muttrarna för att säkra anordningen. 5. Upprepa proceduren för att säkra den bakre gaveln. 6. Upprepa för motsatt sida av ramen. Montage af tagryg Trin 5 1. Placer tagryggen (nr. 22) så flankerne ligger under gavlspærren (nr. 13), som vist på tegningen. 2. Løsne de løseligt strammede møtrikker i gavlspærene (nr. 13) og skub boltene op til udfræsningen i tagryggen. Stram boltene når tagryggen er på plads. Steg 5 1. Placera takryggen (22) så att kanterna sitter under gavelskenorna (13) så som visas på bilden. 2. Frigör de löst åtdragna muttrarna från de återstående bultarna i gavelskenorna (13) och för in bultarna i passande hål på takfotsbjälken (22). Dra åt muttrar för att säkra takryggen i rätt position. 24

25 Montage af tagtremmer og hanebånd - Takspröjsar och -stöd Trin 6 1. Bestem hvor vinduerne skal placeres og indfør 5 bolte i de tagtremmer (nr.23), som er placeret på hver side af vinduet. Plus en ekstra bolt i udvendig tremme for placering af skråstivere (nr. 69). 2. Indfør 4 bolte i hver af de resterende tagtremmer (nr. 23). 3. Placer og fastgør tagtremmerne (nr. 23) til tagryggen (nr. 22) og til tagrenden (nr. 02), v.h.a. de tidligere placerede bolte i tagtremmerne. 4. Placer og fastgør skråstiverne (nr. 69) til tagryggen (nr. 22) og til tagrenden (nr. 02), som vist på tegningen. 5. Fastgør hanebåndene (nr. 40) mellem hvert sæt tagtremmer (nr. 23) v.h.a. to af de tidligere placerede bolte i tagtremmerne. 6. Fastgør hanebåndene (nr. 40) mellem tagtremmerne (nr. 23) og sidetremmerne (nr. 1) v.h.a. de tidligere placerede bolte. Steg 6 1. Avgör var du behöver sätta in takventilationsluckan och för in fem fyrkantsbultar i takspröjsarna (23) som ska fästas på varje sida av denna utvalda plats. (Plus en ytterligare bult i den yttre spröjsen för att placera det diagonala stödet (69)) 2. Skjut därefter in fyra fyrkantsbultar i var och en av de återstående spröjsarna (23). 3. Placera och säkra takspröjsarna (23) till takryggen (22) och takfotsbjälken (2) med två av de förmonterade fyrkantsbultarna och -muttrarna. 4. Placera och säkra de diagonala stöden (69) till takryggen (22) och takfotsbjälken (2) (se figur). 5. Säkra takstöden (40) mellan varje uppsättning av takspröjsar (23) med två av de förmonterade fyrkantsbultarna och -muttrarna. 6. Säkra hanbjälkarna (40) mellan de intilliggande takspröjsarna (23) och sidospröjsarna (1) med hjälp av fyrkantsbultar och -muttrar som förmonterats i varje profil. 25
