1 Rev.nr Monteringsanvisning Balkong Delta

2 Viktigt! Läs igenom hela monteringsanvisningen innan monteringen påbörjas. Detta för att ta del av alla de viktiga moment monteringen innehåller. Observera att vissa av illustrationerna i denna manual kan visa en annan modell än den som levererats. Detta ändrar dock inte monteringsprincipen. Skånska Byggvaror AB ansvarar inte för monteringen av balkongen. Ansvaret ligger helt hos den person eller det företag som har utfört monteringen av balkongen. Om du är osäker på om din husvägg lämpar sig för montering av balkongen föreslår vi att du kontaktar en hantverkare eller annan fackman för att bedöma om balkongen kan fästas in på ett säkert sätt. OBS! Balkongen levereras i sektioner och är packad på pall. På samma pall finns även tryckimpregnerade reglar och trallbrädorna i trä. Allt trä ska förvaras torrt och svalt tills det monteras. Exempel Balkong packad på pall. Vilka väggar är lämpliga för balkonger Under förutsättning att väggen är i gott skick kan balkonger monteras på de flesta väggtyper. Finns någon osäkerhet om väggens lämplighet rekommenderar vi att fackman kontaktas för besiktning av väggen innan montering. Montera balkongen i väggen Angående fastsättning Val av fästdon beror på vilken typ av vägg det gäller (till exempel tegel, lättbetong, betong, trä eller annan typ av vägg). Det finns många produktalternativ som kan användas för monteringen. Tillverkare som till exempel Hilti eller Fischer, erbjuder flera typer av fästdon - såväl kemankare som mekaniska fästdon som uppfyller hållfasthetskraven. Hitta rätt fästdon för din fasad i samråd med hantverkare eller din lokala bygghandel. Viktigt! Anvisning som medföljer infästningen (skruv/ankare etc) ska alltid följas.

3 1. Montering av väggbeslag Montera de två väggbeslagen (A) på byggnadens fasad. Monteringsavstånd: De två väggbeslagen (A) ska monteras på avstånd angivet på ritning i slutet av denna anvisning. OBS! Det finns olika typer av väggbeslag beroende på balkongmodell. De beslag som följer med balkongen kan därför se lite annorlunda ut än de som visas i denna anvisning. A A Avståndet mellan väggbeslagen finns i bifogad måttskiss Figur 1 Viktigt! Avståndet mäts, som visas i figur 1, från fläns till fläns (utsidan) av beslaget - eller om det finns en annan typ av beslag - som anges på den bifogade måttskissen. Följ alltid måttskissen! Ovankant beslag = ovankant golv på den färdiga balkongen. Monteringshöjd: Bestäm beslagens monteringshöjd: Ovankant beslag = ovankant golv på den färdiga balkongen. (Se även figur 2). Tips: Fäst först beslaget på väggen med hjälp av små skruvar i hålen (B) (se figur 3). Detta underlättar monteringen av fästet. A A Viktigt! Hålen (B) är endast hjälphål som gör monteringen av beslaget lättare. Beslaget ska fästas i väggen i alla sex monteringshål (C). Figur 2 Montera väggbeslagen med valda infästningar. Angående fastsättning: Val av fastsättning beror på vilken typ av vägg det gäller (till exempel tegel, lättbetong, betong, trä eller annan typ av vägg). Var noga med att välja rätt infästning beroende på vägg. B C C C Viktigt! Följ alltid anvisningarna som medföljer infästningarna. C C C Figur 3

4 Hållfasthetskrav för fastsättning: Varje enskild fästpunkt ska klara följande belastning: - Dragkraft (N) på 2,5 KN (vinkelrätt mot väggen) - Tvärkraft (V) på 2,0 KN D D D1 Viktigt! Anvisning som medföljer infästningen (skruv/ankare etc) ska alltid följas. D1 OBS! Om kemankare och gängstång används ska gängstängerna sticka ut ca 35 mm från väggen. D D Figur 4 Fäst enligt följande: Monteringspunkt D1: Används inte i detta moment, muttrar på gängstavar (D1) monteras först i ett senare skede när balkongen monteras på plats. Monteringspunkt D: Fäst beslaget i de 4 hålen D. Samma procedur gäller för väggbeslag som monteras med andra typer av infästning.

5 Gräva hål för pelarnas betongfundament Med hänsyn till eventuellt senare användande av byggnadsställning eller stag för att stödja balkongsektionerna under monteringen kan hålen för fundamenten med fördel grävas innan resten av monteringen påbörjas. Montagevejledning ller for betonfundament Mät ut och gräv til hålen enligt de bifogade måttskisserna för balkongen. Eksempler På den bifogade måttskissen finns följande mått: enere opstilling af det stillads der skal understøtte - inbördes avstånd mellan pelare (B) under montagen, kan - avstånd från fasad till pelare (C) ller for betonfundament med en resten af montagen Se exempel på figur 1 och 2. cering og OBS! udgravning Det angivna af måttet i den bifogade måttskissen anges alltid till mitten av pelarna. baggrund af vedlagte onen. Se disse. itse findes følgende mål: nd mellem søjler (B) de til søjler (C) gur 1 og 2. ste mål på vedlagte målskitse enter af søjler. te side... OBS! Exempelbilder xxxx mm B / Indbyrdes søjleafstand xxxx mm C / Afstand fra facade til søjler xxxx mm xxxx mm B / Indbyrdes søjleafstand xxxx mm xxxx mm C / Afstand fra facade til søjler Se vedlagte målskitse for gyldige mål for netop din balkon xxxx mm Avstånd mellan stolpar Figur 1 xxxx mm Avstånd från fasad - stolpe Figur 1 Facade Fasad centerlinie - præcis midt mellem de to facadebeslag Centrum stolpe Center af søjle Centrum Center stolpe af søjle Avstånd Afstand från fra fasad facade - stolpe til søjler Avstånd Indbyrdes mellan stolpar søjleafstand Figur 2 Figur 2

6 Hål för fundament bör vara min. 600x600 mm och vara 900 mm djupa - eller minst till frostfritt djup. Se figur 3. Pelarna gjuts fast först efter det att balkongen monterats på väggen. Se nästa steg. Pelarna ska ner mellan mm i marken. Se även figur 3. OBS! Om pelaren är för lång så kan den kortas av efter behov. I så fall borras två nya hål som fotplattorna monteras i. Se figur 4. Viktigt! Kontrollera att pelarna är i lod innan hålen fylls med betong! Viktigt! Kontrollera även att det kommer betong under pelarnas fotplattor. Stolpe minst till frostfritt djup Betong Figur 3 Figur 4

7 Montage af balkonsektioner og søjler Det følgende afsnit er en overordnet gennemgang af montagen. Vi anbefaler, at du i denne forbindelse også støtter dig til medsendte montagetegninger. På montagetegningerne kan du desuden se, hvilke bolte/skruer/skiver, du skal bruge til de enkelte montagepunkter. Selve Montering montagen foregår av balkongsektioner lettest ved at understøtte och pelare og afstive balkonsektionerne med stillads eller soldater undervejs i processen. Följande avsnitt är en översikt av monteringen. Vi rekommenderar att du även använder de bifogade montageritningarna som på, at stöd. på visse På montageritningarna modeller der forskel kan på du størrelsen dessutom af se balkonens vilka bultar/skruvar/brickor side- og frontvanger som (se behövs styklisten). för Vær opmærksom Før montagen varje monteringssteg. påbegyndes, er det i disse tilfælde vigtigt, at du har fastlagt, hvilke sektioner der udgør balkonens sider, og hvilke(n) der skal placeres i front. Visse modeller kan desuden være forsynet med to - eller flere - sektioner i front. Montage Vid (figur montering 1): behöver balkongsektionerna stöttas med byggnadsställningar eller stödben tills balkongens Vangen egna på ben balkonsektion är fastgjutna. (K) monteres på de i to frie gevindstænger på facadebeslaget (A) og fastspændes Var uppmärksam herpå indtil på fri att for vissa slør. modeller skiljer sig åt i storlek på balkongens sido- och frontbalkar (se packlistan). Innan monteringen påbörjas är det i dessa fall viktigt att du har definierat vilka sektioner som utgör A Et bjælkebeslag balkongens (D) sidor monteres och vilken/a på som ska placeras framtill. Vissa modeller kan dessutom vara utrustade med två facadebeslagets - eller flera (A) - sektioner laske. Hertil framtill. anvendes de ekstra lange bolte (se vedlagte montageskitse). Bolte føres Montering igennem (figur balkonvange, 1): laske og beslag. Väggen Se figur på 2. en Tilspændes balkongsektion indtil fri (K) for monteras slør. på i de två fria gängstängerna på fasadbeslaget K Gentag samme fremgangsmåde for (A) och dras därefter åt så att de inte glappar. balkonvangen (K) i modsatte side. Understøt, Ett balkbeslag afstiv og monter (D) monteras resterende på väggbeslagets balkonsektion(er) (A) skarvskena. (K För detta används de extra 1 ) i front. Vangernes hjørner samles långa v.h.a. bultarna beslag (B) (se bifogade vinkelbeslag monteringsskisser). (i). Bultar Se figur förs 1. igenom balkongbalkarna, i gelænder skarvskena och beslag. Se Figur 2. Dra åt tills Derpå det tilspændes inte finns alle något boltsamlinger, glapp kvar. så disse er fri for slør. Upprepa samma procedur för balkongbalken Når samtlige (K) på den balkonsektioner motsatta sidan. således er monteret og forsvarligt understøttet, kan søjlerne Stöd, (M) stadga boltes fast och under montera vangerne resterande (se figur 1). balkongsektion(er) Bolt søjlerne fast og (K1) lad framtill. dem hænge Balkarnas hörn ned i fundamentshullerne. fästs ihop med beslag Husk (B) at och montere vinkelbeslag i A fodplade skenor på søjle. (i). Se figur 1. Inden Dra søjlerne sedan støbes åt alla fast, bultar skal i balkonen skarvarna så att de krydsmåles. Foretag krydsmåling som vist på inte glappar. figur 3. kontroller at de to krydsmål er identiske - og korriger om nødvendigt. Herefter skal søjlerne støbes fast. Se afsnittet: Udgravning af huller for betonfundament När alla balkongsektioner til søjler for info är ommonterade och ordentligt af stöttade søjler. kan pelarna (M) bultas under faststøbning balkarna (se figur 1). Innan stolparna gjuts fast, ska balkongen kryssmätas enligt figur 3. Korrigera vid behov så måtten A är lika. Därefter kan pelarna gjutas fast. K 1 K 1 D M K M Figur 2 A B B K D K A Figur 1 Figur 1 Figur Se avsnittet: Gräva hål för pelarnas betongfundament för information om fastgjutning av pelare. 05-samling-firkant-u/rem Figur 3 Figur 3

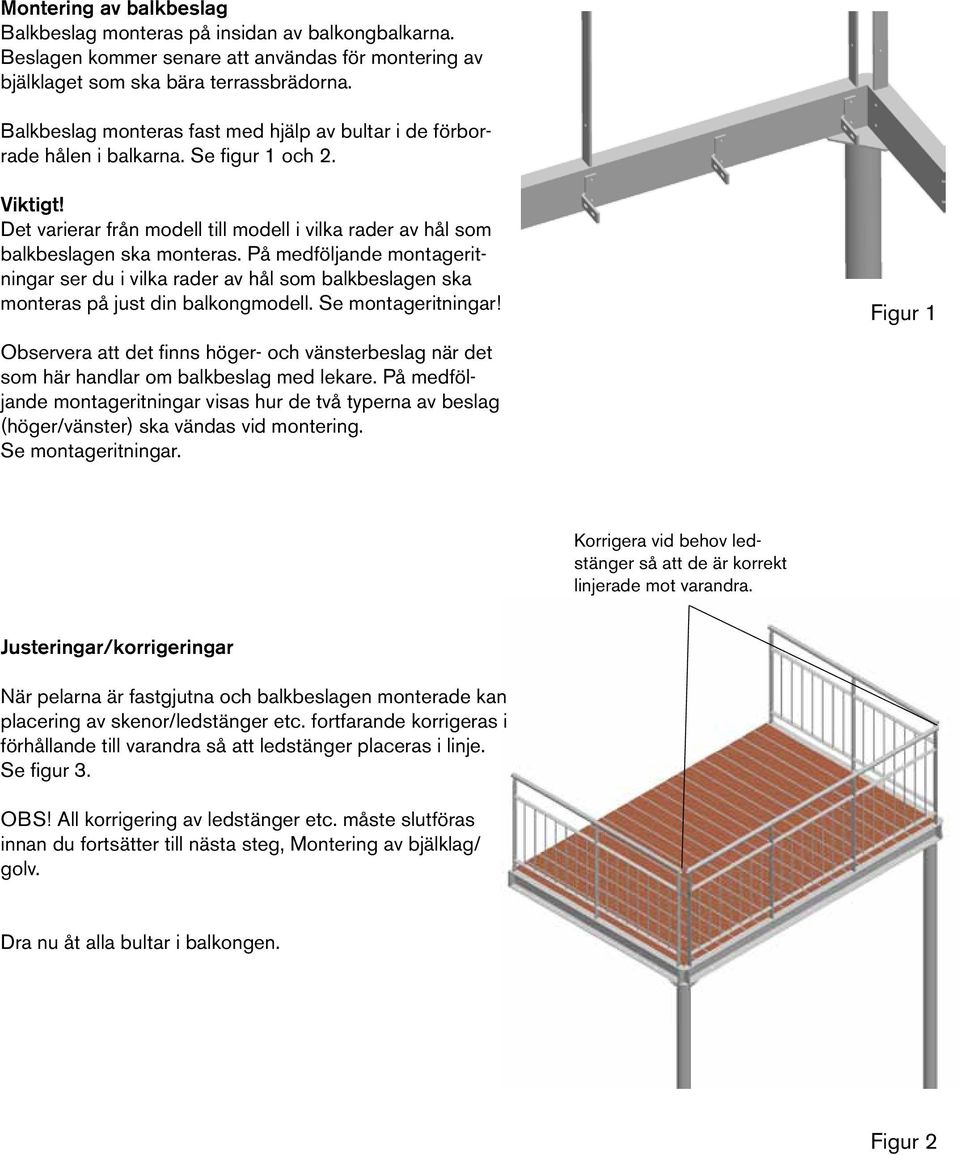

8 Montagevejledning Montage Montering af bjælkebeslag av balkbeslag Der skal Balkbeslag nu monteres monteras bjælkebeslag på insidan indvendigt av balkongbalkarna. i balkonvangerne. Beslagen Beslagene kommer senare skal senere att användas bruges för montering av til montage bjälklaget af UNP som stålstrøer. ska bära terrassbrädorna. Bjælkebeslag fastmonteres v.h.a. bolte i de Balkbeslag monteras fast med hjälp av bultar i de förborrade hålen i balkarna. Se figur 1 och 2. forborede hulrækker i vangerne. Se figur 1. Vigtigt! Det varierer fra model til model, i hvilke hulrækker, Viktigt! der skal monteres bjælkebeslag. På vedlagte Det montagetegninger varierar från modell er det till illustreret, modell i ivilka rader av hål som hvilke hulrækker balkbeslagen der skal monteres monteras. bjælkebeslag På medföljande montageritningar din balkonmodel. ser du i vilka Se rader montagetegning av hål som balkbeslagen ska på netop monteras på just din balkongmodell. Se montageritningar! Observera att det finns höger- och vänsterbeslag när det som här handlar om balkbeslag med lekare. På medföljande montageritningar visas hur de två typerna av beslag (höger/vänster) ska vändas vid montering. Se montageritningar. Figur 1 Figur 1 Justeringer/korrektioner Når søjlerne er støbt fast og bjælkebeslagene er monteret, kan placering af gelænder/håndlister m.v. stadig korrigeres i forhold til hinanden, således at håndlister er placeret på linie. Se figur Justeringar/korrigeringar 2. Korrigera vid behov ledstänger så att de är korrekt Korriger evt. håndlister, så de er placeret linjerade mot varandra. korrekt i forhold til hinanden Bemærk! När Al pelarna korrektion är fastgjutna af håndlister och m.v. balkbeslagen skal monterade kan være afsluttet, placering før av du skenor/ledstänger går videre til næste trin, etc. fortfarande korrigeras i Montage förhållande af bjælkelag/gulv. till varandra så att ledstänger placeras i linje. Se figur 3. Tilspænd nu samtlige boltsamlinger i balkonen. OBS! All korrigering av ledstänger etc. måste slutföras innan du fortsätter till nästa steg, Montering av bjälklag/ golv. Dra nu åt alla bultar i balkongen. Figur 2 Figur bjælkebeslag-firkantet-u/rem

9 Montering av bjälklaget Montering af UNP stålstrøer UNP stålstrøerne skal nu monteres på bjælkebeslagene indvendigt på balkonvangen Se figur 1 og montagetegning Bjälklaget ska nu monteras på balkbeslagen. Varje balk monteras med en uppsättning balkbeslag mittemot varandra så att balkarna placeras parallellt med fasaden. Se figur 1 och montageritning Bemærk! UNP stålstrøerne skal monteres således, at hullerne (D) hen langs profilet vender opad. Se figur 2. Viktigt! Stålbalken ska vändas så att hålen (D) är vända uppåt. Figur 2. Montering af strø i trykimprægneret tømmer Der monteres nu en trykimprægneret strø ovenpå hver UNP stålstrø. Tryktømmer strøen monteres nedefra v.h.a. franske skruer og den skal vende således, at den har en højde på 45 mm. Se figur 3 og 4. Spänn alla bult och mutterförband ordentligt i balkongen. Montagevejledning Strøen i tryktømmer afskæres på længde. Der skal være 5 mm luft mellem tryktømmer strøen og bygningen Figur 1 Tip: Det trykimprægnerede tømmer kan evt. behandles med pigmentfarvet træbeskyttelse (brun), hvis man ønsker at slippe af med den grønne farve. Dette gøres i så fald inden disse monteres. D D D Figur 1 Montering av ströläkt på stålbalken. Skruva fast 45 mm ströläkt ovanpå stålbalkarna. Vänd läkten så att höjden blir 45 mm och skruva fast genom de förborrade hålen med franskruv. Se figur 3 & 4. D D D Figur 2 Figur 2 Ströläkten kapas på längden så det är 5 mm spel mellan läkt och husvägg. Tips: Bjälklaget kan eventuellt behandlas med pigmentfärgat träskydd (brun) om du vill bli av med den gröna färgen. Detta görs lättast innan montering. Figur 3 Figur 3 45 mm Figur UNPstrøer-buet-m/rem Figur 4

10 Montering av golvbrädor När bjälklaget är lagt kan golvbrädorna läggas. Riktlinjer Golvbrädorna ska läggas med ett inbördes avstånd på minst 5 mm. Se Figur 1. Använd distanser - det underlättar uppgiften. Golvbrädorna sätts ihop fortlöpande. Det vill säga att den längd som blir kvar vid slutet av en rad är den längd som skärs till som den första brädan i nästa rad. Se exempel på figur 2. Brädorna skarvas och skruvas fast över en balk (i mitten av balken). Se figur 1. och 2. Det används två skruvar per bräda över varje balk. Se figur 1. OBS! Golvbrädorna ska förborras och försänkas innan de skruvas fast i bjälklaget. Skarv över golvregel 5 mm mellanrum Figur 1 Golvbrädor Skarv över regel Golvbalk Figur 2

11 Montering av golvbrädor Gällande golvbrädor: Levereras ugnstorkade av första sortering där skillnader i skevhet på upp till 4 mm godtas för brädor på 3 meter eller mer. Om det finns ett behov av att rätta upp brädorna vid montering kan det göras som visas i figur 4 och 5 med hjälp av skruvtving, kilar, distanser, block och hammare. Genom denna metod är det möjligt att korrigera eventuella skillnader som har uppstått under lagring av brädorna. Figur 4 Tips: För att få skruvarna i en rät linje över balken: 1. Sätt ut mitten av balken i båda ändarna. 2. Förbind de två mittpunkterna med ett snöre över själva golvbrädorna. 3. Dra åt snöret och rita linjen på brädorna med en blyertspenna. 4. Skruvarna skruvas fast längs denna linje Figur 5 Snöre längs balkens centrumlinje. Se exempel på figur 6. För att förhöja helhetsintrycket på balkongen, montera bult och mutter i alla oanvända hål i balkongbalken. (se exempel i figur 7). Eventuella blyertsstreck på golvbrädorna tas bort med hjälp av suddgummi eller sandpapper. Figur 6

12 Montering av glas (Endast för balkonger med skyddsglas) Glaset monteras med delar som visas i bifogad ritning nr Vi rekommenderar att klämfästen monteras så att glaset kan monteras från själva balkongdäcket. Därför monteras först den hälft av klämfästet som är vänd utåt. När glaset således monteras från balkongdäcket ger det god möjlighet att senare justera t.ex. glasets höjd. Vi rekommenderar att glasskivorna monteras mm över balkongbalken. Två golvbrädbitar kan eventuellt användas som distanser mellan balkongbalk och glas. Vid ändfäste monteras endast ett klämfäste i varje monteringspunkt. Vid mittfäste monteras samtidigt två klämfästen i varje monteringspunkt. Varje glas skall alltid fästas in med fyra glashållare per glas. Montera bultar i balkongbalkens oanvända hål. Figur 7 Montera gummikuddar som anges på ritning OBS! Det kan finnas olika tjocklekar på gummikuddarna. Balkongen levereras med härdat och laminerat säkerhetsglas. OBS! Säkerhetsglas är mycket tåligt för stötar och slag mitt på glaset men ömtåligt längs kanterna. Glaset måste därför hanteras med stor försiktighet vid montering eftersom det inte tål att få stötar eller slag på kanterna. Ändfäste: Ett klämfäste monteras i varje infästningspunkt Mittfäste: Två klämfästen monteras i varje infästningspunkt Montera först det klämfäste som är vänt ut från balkongen. Figur 8

13 Skötsel och underhåll: Stål Balkongens ståldelar är tillverkade av varmförzinkad stål och kräver ingen särskild skötsel. Eventuell rengöring görs med vatten - eller vatten och mild tvål. Skadas balkongens varmförzinkade yta rekommenderas det att reparera detta med zinkspray (med en zinkhalt på minst 95%). Trä Balkongen levereras med golv av lövträ. Du kan välja att låta träet förbli obehandlat. Träets utseende kommer då att förändras över tiden så att det uppstår en grå patina. Om du vill att den röda/ bruna färgen bevaras kan träet oljebehandlas vid behov. Träet bör också oljebehandlas om du vill undvika små sprickor i träet. Välj en olja som är avsedd för behandling av lövträ. OBS! Observera att allt lövträ innehåller naturliga färgämnen som i regnväder kan läcka ut ur träet och missfärga saker under balkongen. Glas Glas putsas med mild tvållösning eller produkter som lämpar sig för rengöring av glas. Garantier: 10 år garanti på stålkonstruktionen 5 år garanti på ingående trädelar 5 år garanti på glas Garantierna gäller under förutsättning att produkten monterats och underhållits enligt monteringsanvisningen. Garantin gäller reparation eller ersättning av felaktig produkt på grund av material eller fabrikationsfel. Trasigt eller sprucket glas omfattas ej av garantin. Trä är ett naturmaterial som påverkas av sol och regn och kan innehålla eller över tiden få små sprickor. Naturliga sprickor omfattas ej av garantin. Garantierna omfattar endast de produkter som levererats av Skånska Byggvaror. Montering av balkongen är installatörens ansvar och omfattas ej av garantin.

14 Följande sidor beskriver montering av balkong med räcke: Placering av fasadbeslag Ritning:

15 Ritning:

16 Ritning:

17 M10 bricka M10 x 30 M10 bricka M10 mutter M16 x 45 M16 bricka M16 mutter M16 mutter M16 bricka M16 bricka M16 bricka M16 bricka M16 x 45 M16 x 45 M16 bricka M16 mutter Ritning:

18 M10 mutter M10 x 150 Ritning:

19 M10 bricka M10 x 40 M10 mutter M10 bricka stor M10 bricka M10 mutter M6 bricka Franskskruv 6x40 M10 bricka stor M10 mutter M10 mutter M10 bricka M10 x 30 M10 bricka M10 x 30 M10 bricka M10 bricka M10 x 30 Ritning:

20 Innehållsförteckning: Stykliste til stk. lige balkonvanger på 1 stk. lige balkonvanger på 2 stk. Hjørnebeslag 2st balkongsektioner st balkongsektion st hörnbeslag 2st hörnbeslag 2 stk. Hjørnebeslag 1980mm for glas 2935mm for glas litet stor 2 stk. Facadebeslag 2st Fasadbeslag 10st stk. beslag Beslag 9090 o (H+V) 4 stk. UNP80 L=2905 4st golvbalkar L = st golvbalkar 2 stk. UNP80 L L=2889 = 2st Stolpfot 2 stk. søjlefødder 2st stolpe 2 stk. søjler 35 stk. Franske skruer 6x40 35 stk. M6 skiver 35 st 54 Fransk stk. skruv M10x30 6x40 bolt Til montering af bjælkebeslag på balkonvanger og gelænderbeslag 35 st M6 4 stk. bricka M10x40 bolt Til montering af bjælkebeslag ved facadebeslag 54 st M10x30 2 stk. M10x150 bult bolt Till montering Til montering av balkbeslag af søjlefødder på på balkongbalk søjler (ingen skiver) 4 st M10x40 bult Till montering av balkbeslag på fasadbeslag 96 stk. M10 skiver 1 skive under alle bolte og møtr., (1 skive under møtr. til bræddebolt) 2 st M10x150 bult Till montering av stolpfot på stolpe (ingen bricka) 96 st 20 M10 stk. bricka M10 store skiver 1 skive under alle bolte og møtrikker, (1 skive under møtr. til bræddebolt) 20 st 56 M10 stk. bricka M10 stor møtrikker 56 st M10 4 stk. mutter M10 topmøtrikker 4 st 12 M10 stk. toppmutter M16x45 bolt Til samling af balkonvanger og montage af søjler på balkonvanger 12 st M16x45 bult 24 stk. M16 skiver 1 skive under alle bolte og møtrikker 24 st M16 bricka 12 stk. M16 møtrikker 12 st M16 mutter 250 st 250 5x60 stk. skruv 5x60 skruer Till montering Til montering av golvbrädor af terrassebrædder 5 st 3,3m 5 stk. ströläkt 3,3m 45x45 tryk. tømmer. 45x45 tryckimpregnerat trä 20 st 20 2,05 stk. golvbrädor 2,05m hårdttræterrassebrædder /mok

21

22 Följande sidor beskriver montering av balkong med glas: Placering av fasadbeslag Ritning:

23 Ritning:

24 Ritning:

25 M10 bricka M10 x 30 M10 bricka M10 mutter M16 x 45 M16 bricka M16 mutter M16 mutter M16 bricka M16 bricka M16 bricka M16 bricka M16 x 45 M16 x 45 M16 bricka M16 mutter Ritning:

26 M10 mutter M10 x 150 Ritning:

27 M10 bricka M10 x 40 M10 mutter M10 bricka stor M10 bricka M10 mutter M6 bricka Franskskruv 6x40 M10 bricka stor M10 mutter M10 mutter M bricka M10 x 30 M10 bricka M10 x 30 M10 bricka M bricka M10 x 30 Ritning:

28 M8 x 25 Klämbeslag / glashållare M8 bricka M8 toppmutter Klämbeslag / glashållare M8 x 30 Klämbeslag / glashållare vänds så att glaset monteras inifrån balkongen. Klämbeslag / glashållare M8 mutter 3 mm kudde 3 mm kudde Kuddar torkas av med ex. kemiskt ren bensin innan montage. Ritning:

29 Innehållsförteckning: Stykliste til st balkongsektioner st balkongsektion st hörnbeslag 2st hörnbeslag 2 stk. Hjørnebeslag stor 2 stk. lige balkonvanger på 1 stk. lige balkonvanger på 2 stk. Hjørnebeslag litet 1980mm for glas 2935mm for glas 2st Fasadbeslag 10st beslag 90 o (H+V) 4st golvbalkar L = stk. Beslag 90 (H+V) 4 stk. UNP80 L=2905 2st golvbalkar L = stk. Facadebeslag 2 stk. UNP80 L=2889 2st Stolpfot 2 stk. søjlefødder 2st stolpe 2 stk. søjler 56 stk. 3mm puder til klembeslag 28 stk. Klembeslag 7 stk. 8mm glas 990x stk. M8x25 indv. 6-kant Til montering af Klembeslag for glas 8 stk. M8x30 indv. 6-kant Til montering af Klembeslag for glas 12 stk. M8 skiver 1 skive under alle bolte og møtrik 8 stk. M8 møtrikker 12 stk. M8 Topmøtrikker 35 stk. Franske skruer 6x40 35 stk. M6 skiver 54 stk. M10x30 bolt Til montering af bjælkebeslag på balkonvanger og gelænderbeslag 4 stk. M10x40 bolt Til montering af bjælkebeslag ved facadebeslag 2 stk. M10x150 bolt Til montering af søjlefødder på søjler (ingen skiver) 96 stk. M10 skiver 1 skive under alle bolte og møtr., (1 skive under møtr. til bræddebolt) 20 stk. M10 store skiver 1 skive under alle bolte og møtrikker, (1 skive under møtr. til bræddebolt) 56 stk. M10 møtrikker 4 stk. M10 topmøtrikker 12 stk. M16x45 bolt Til samling af balkonvanger og montage af søjler på balkonvanger 24 stk. M16 skiver 1 skive under alle bolte og møtrikker 12 stk. M16 møtrikker 250 stk. 5x60 skruer Til montering af terrassebrædder 5 stk. 3,3m 45x45 tryk. tømmer. 20 stk. 2,05m hårdttræterrassebrædder 56 st 3 mm kuddar till klämbeslag 28 st Klämbeslag 7 st 8 mm glas 990 x st M8 x 25 insex Till montering av klämbeslag 8 st M8 x 30 insex Till montering av klämbeslag 12 st M8 bricka 8 st M8 mutter 12 st M8 toppmutter 35 st Fransk skruv 6x40 35 st M6 bricka 54 st M10x30 bult Till montering av balkbeslag på balkongbalk 4 st M10x40 bult Till montering av balkbeslag på fasadbeslag 2 st M10x150 bult Till montering av stolpfot på stolpe (ingen bricka) 96 st M10 bricka 20 st M10 bricka stor 56 st M10 mutter 4 st M10 toppmutter 12 st M16x45 bult 24 st M16 bricka 12 st M16 mutter 250 st 5x60 skruv Till montering av golvbrädor 5 st 3,3m ströläkt 45x45 tryckimpregnerat trä 20 st 2,05 golvbrädor /mok

30 Tack för att Du valde balkong från Skånska Byggvaror Box 22238, Helsingborg Tel , Fax
