1 Bruksanvisning Patientstol 15501/15502 med delade benstöd Specialutvecklad för fotvård Bäste kund, Vi tackar för det förtroende som Du visat genom att köpa denna patientstol. Samtliga våra produkter har, liksom denna patientstol, slutmonterats och testats i Landvetter i enlighet med våra strikta kvalitetskrav. Innan Du börjar använda Din patientstol bör Du läsa igenom bruksanvisningen ordentligt. Effektiviten, säkerheten och värdet på stolen beror till stor del på ett korrekt handhavande och en god skötsel. Vi hoppas att Du skall bli nöjd med Din nya patientstol och att den skall tjäna Dig väl under många år.

2 1 Innehållsförteckning 1 Innehållsförteckning Varför en elstyrd patientstol med hög lyfthöjd Vem kan placeras i patientstolen Tekniska data Beskrivning och installation av patientstolen Beskrivning av stolen Installation Viktig säkerhetsinformation Handhavandeinstruktion Uppsittning i stolen Förändring av höjdinställningen Benstödets funktion... 4, Armstödens funktion Yttre miljö Råd för användning av patientstolen Service och underhåll Instruktioner för användning och underhåll Användare och utbildning Reparationer, felsökning och åtgärder Patientstolen kan ej justeras i höjdled - strömförsörjning Patientstolen kan ej justeras i höjdled - motor respektive fot/handkontroll Patientstolen kan endast höjas till högsta läget - medbringare för gränslägesjust Patientstolen kan endast sänkas - klämskyddsbrytare Missljud Ryggstödet kan ej manövreras resp. fälls sakta bakåt Motorhaveri Reservdelar Reservdelsbeställning Reservdelar, foto med beskrivning... 8, 9 14 Tillbehör Service Varför en elstyrd patientstol med hög lyfthöjd Fotvårdarens arbetssituation är utsatt och risken för arbetsskador på grund av felaktiga arbetsställningar hög. En elstyrd patientstol med hög lyfthöjd som möjliggör arbete utan felaktiga och onaturliga kroppsställningar kan således inte bara förhindra utan även lindra tidigare uppkomna besvär. En mångsidig patientstol erbjuder även möjlighet till varierande arbetsställningar, t.ex stående behandlingar, och minskar därmed uppkomsten av belastningsskador. 3 Vem kan placeras i patientstolen Genom patientstolens stora möjligheter till inställningar kan såväl långa som korta patienter, unga som äldre placeras i stolen. Rullstolsburna patienter kan enkelt flyttas över från en rullstol till patientstolen, antingen från sidan eller framifrån. 1

3 4 Tekniska data Anslutningsspänning ~V/50 Hz Effekt lyftmotor W Effekt benstödsmotorer (tillbehör)...2 x 50 W Totalvikt...~ 110 kg Mått B x H x D nedsänkt läge x 146 x 130 cm Höjd maximalt upplyft läge cm Höjd maximalt upplyft läge med arbetsarm 1556 (tillbehör) cm Lyfthöjd...80 cm (~ cm) Max. vikt patient kg 5 Beskrivning och installation av patientstolen 5.1 Beskrivning av stolen Stolen på bilden är extrautrustad med arbetsarm Patientstolen består av ett vitlackerat stålstativ i form av en på golvet stående H-formad del som utgör en stabil bottenkonstruktion samt en vertikal del. I den vertikala delen är dels en 24 = V lyftmotor för höjdjustering av sitsen samt två gasfjädrar om vardera 850 N för utjämning av belastningen på lyftmotorn monterade. Häri löper även sitsvagnen på vilken sitsen är monterad. De båda benstöden regleras individuellt och kan justeras i såväl höjd- som längd. Patientstolen levereras med fotpedal i kombination med de manuellt reglerbara benstöden respektive handkontroll i kombination med de elektriskt reglerbara benstöden. 2

4 5.2 Installation Kontrollera att patientstolen inte transportskadats. Om så är fallet, reklamera omgående till transportföretaget. Kontrollera att underlaget vid den för patientstolen avsedda platsen är plant, stabilt, väl rengjort samt torrt. Kontrollera att takhöjden är tillräcklig för att kunna hissa patientstolen till sitt högsta läge (se 4. Tekniska data). Konstruktionen är tippsäker och behöver ej bultas fast i underlaget. Avlägsna plastbanden runt stativet respektive runt sitsen som transportsäkrat patientstolen i lastpallen. Observera att plastbandet runt sitsens bärarm ej får avlägsnas innan stolen har placerats på avsedd plats. Anslut nätanslutningen till ett jordat uttag 230 ~V, 10 A. Kontrollera att stiftpropparna från motor respektive fotpedal eller handkontrollen är korrekt anslutna till transformatorn som är monterad på skyddsplåten av stativets baksida. Kontrollera att benstöden kan justeras i längs- och höjdled. Anslut därefter eventuell extra utrustning. 5.3 Viktig säkerhetsinformation Lämna ej någon patient utan uppsikt i stolen när den befinner sig i upphissat läge. Patienter med en vikt överstigande 150 kg får ej hissas upp i patientstolen. Armstöden kan fällas upp för att underlätta uppsittning i stolen från sidan. Armstöden skall vara fastsatta i låsanordningen för armstöden när stolen hissas upp. För att undvika skador på instrumentbord eller liknande utrustning får ingen sådan utrustning befinna sig inom stolens eller till stolen ansluten extrautrustning arbetsområde. Tillse att ingen utomstående befinner sig inom patientstolens arbetsområde vid höjning eller sänkning av stolen. Vid höjdjustering av stolen får inte någon kroppsdel befinna sig under sitsen eller patientstolens övriga delar. Kontrollera att benstöden inte befinner sig i utdraget, nedfällt läge när patientstolen skall sänkas till sitt nedre läge. Lämna ej benstöden i uppfällt läge så att patienten oavsiktligt kan sätta sig på dem. Har extra utrustning anslutits till stolen får ingen kroppsdel befinna sig under den anslutna utrustningen vid höjdjustering av stolen. 3

5 6 Handhavandeinstruktion 6.1 Uppsittning i stolen Tillse att patientstolen är nedsänkt i sitt nedersta läge när patienten skall sätta sig i stolen. Armstöden kan fällas upp för att underlätta uppsittning i stolen från sidan. Sitsen rotation kan låsas genom att skruva åt låsspaken placerad under sitsen. Låsspaken kan manövreras med foten. Rullstolsburna patienter kan överföras till patientstolen från sidan, tillse att sitsrotationen är låst och fäll upp armstödet. Sitsen kan roteras vilket innebär att uppsittning kan ske från olika positioner. För patientens bekvämlighet kan ryggstödet fällas till plant läge, lutningen regleras med gasfjäder. Genom att föra spaken placerad på patientens högra sida bakåt frigörs gasfjädern varvid ryggstödet kan fällas eller höjas. Observera att patienter med en vikt överstigande 150 kg inte får hissas upp i patientstolen. 6.2 Förändring av höjdinställningen Justering av patientstolens höjd görs med fotpedal eller handkontrollen. Fotpedal: Fotpedalen skall vara placerad så att pedalens lägre del är riktad mot Dig. Fotpedalen har två tryckkontakter med tydliga symboler som utvisar rörelseriktningen för respektive kontakt. Tryck ej ned båda kontakterna samtidigt. Tillse att fotpedalen ej är placerad så att någon del av stolen eller till stolen ansluten utrustning kan sänkas ned på pedalen. Handkontroll: Handkontrollen har tre rader med dubbla tryckkontakter med tydliga symboler som utvisar rörelseriktningen för respektive kontakt. Övre och undre radens tryckkontakter reglerar benstöden och den mellersta radens kontakter reglerar höjdinställningen. Kontrollera att ingen obehörig befinner sig inom stolens arbetsområde innan höjdjusteringar görs (se 5.3 Viktig säkerhetsinformation). 6.3 Benstödens funktion Benstöden kan justeras oberoende av varandra. Justering av längden kan göras genom att lossa låsspaken under den mindre främre kudden och därefter dra ut den till önskad längd. Den större kudden löper fritt på benstödets fäste och kan placeras i ett för patienten behagligt läge. Manuella benstöd Elektriskt styrda benstöd Detalj främre och bakre kudde 4

6 Manuellt reglerade benstöd: Höjning av benstödet sker genom att lyfta i benstödet. Sänkning av benstödet sker genom att föra spaken placerad under benstödet uppåt varvid frigöringsmekanismen aktiveras. För varsamt ner benstödet under tiden som frigörings-mekanismen är aktiverad. Elektriskt reglerbara benstöd (tillbehör): Benstöden regleras med var sin knappsats bestående av två knappar på handkontrollen. Genom tryckning på "pil upp" höjes benstödet, vid tryckning på "pil ned" sänkes benstödet. 6.4 Armstödens funktion Armstöden sitter monterade så att de alltid är parallella med sittdynan vid lutning av ryggstödet. Armstöden kan fällas upp för att underlätta uppsittning från sidan. Genom att föra upp hylsan på låsarmen kan låsarmen föras ur låsarmsfästet. Härefter kan armstödet fällas upp (se bilder nedan). Armstöd i låst läge Detalj hylsa till låsarm Detalj uppfälld låsarm Uppfällt armstöd 6.5 Yttre miljö Denna stol är inte avsedd för användning i utrymmen med explosionsrisk eller utrymmen med onormala luftfuktighets- eller värmeförhållanden. Reparationer av denna stol får endast utföras av tillverkaren, eller av denne auktoriserad verkstad. 7 Råd för användning av patientstolen Tillse att patientstolen är sänkt till sitt nedersta läge innan patienten skall sitta upp i stolen. Om utrymme finns härför kan stolen roteras vilket kan underlätta uppsittningen. Genom att dra åt låsspaken till sitsrotationen förblir sitsen i den inställda positionen och därmed kan armstöden utgöra ett bra och stabilt stöd vid uppsittningen. För rullstolsburna patienter kan rullstolen placeras intill sitsen och patienten enkelt flyttas över om armstödet först höjes. Lås sitsens rotation innan en rullstolsburen patient flyttas över till patientstolen. Om sitsens rotation under behandlingen ej är låst kan sitsen vridas vilket innebär att det blir lättare att komma åt att behandla in- respektive utsidan av foten. Utnyttja möjligheten att justera höjdinställningen på stolen för att undvika felaktiga arbetsställningar. 5

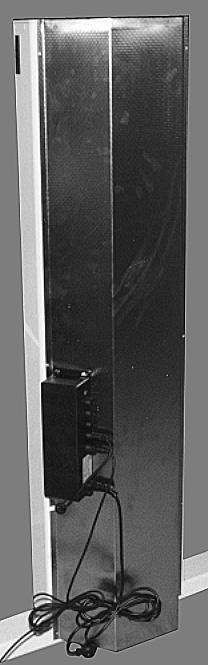

7 8 Service och underhåll Patientstolen skall regelbundet undersökas med avseende på följande punkter: a. Kontroll av infästningsskruvar för ryggstödet och eventuell efterdragning. Kontroll av infästningsskruvar för sitsen i sitsplattan och eventuell efterdragning. b. Kontroll av funktion av gasfjädern till ryggstödet, eventuell justering av glapp. c. Kontroll av metallaxelns infästning i sitsplattan med avseende på eventuell sprickbildning. d. Kontroll av stativets nedre H-formade del med avseende på eventuell sprickbildning. e. Kontroll av infästningar till benstöd samt frigöringsmekanismens funktion. f. Kontroll av benstödskuddarnas rörelse, eventuell smörjning med silikonspray. g. Kontroll av eventuellt missljud från lyftmotorn eller kullager i sitsvagnen. h. Kontroll av samtligt elektriskt kablage med avseende på slitage eller skador. i. Kontroll av eventuellt missljud från benstödsmotorerna samt deras infästningar (tillbehör). Patientstolen kan desinficeras med Desisoft. Använd ej aceton eller andra starka kemikalier. 9 Instruktioner för användning och underhåll Genom att följa instruktionerna i denna bruksanvisning kan Du försäkra Dig om stolens funktionalitet. Bruksanvisningen skall anses vara en del av stolen och bör förvaras så att alla som skall använda patientstolen kan ta del av innehållet. 10 Användare och utbildning Alla som skall använda patientstolen skall först läsa denna bruksanvisning. Ägaren och huvudoperatören är ansvariga för att alla användare har erhållit instruktioner för korrekt användning av patientstolen samt har tagit del av säkerhetsföreskrifterna. 11 Reparationer, felsökning och åtgärder 11.1 Patientstolen kan ej justeras i höjdled - strömförsörjning Om patientstolen ej kan höjas eller sänkas kontrollera att nätanslutningen är ordentligt ansluten till ett jordat uttag 230 ~V. Kontrollera att säkringen (10 A) är hel. Kontrollera att signallampan på transformatorn placerad på bakre skyddsplåten lyser Patientstolen kan ej justeras i höjdled - motor respektive fotpedal eller handkontroll Om patientstolen ej kan höjas eller sänkas kontrollera att fotpedalen eller handkontrollen (bild 13.11) är korrekt ansluten till transformatorn på bakre skyddsplåten. Kontrollera att lyftmotorns anslutningskabel är korrekt ansluten till transformatorn på bakre skyddsplåten. 6

8 11.3 Patientstolen kan endast höjas - medbringare för gränslägesjustering Om patientstolen kan höjas men ej sänkas kontrollera att medbringaren för gränslägesjustering är hel (se bild 13.4). Demontera bakre skyddsplåten för att kunna komma åt medbringaren. Kontrollera att medbringaren är ordentligt fastsatt ca 5 cm från kedjehjulshållaren (se bild till höger) Patientstolen kan endast sänkas - klämskyddsbrytare Om patientstolen kan sänkas men ej höjas kontrollera att klämskyddsbrytaren på främre plåtens insida ej är påverkad eller har fastnat i påverkat läge (bilden visar klämskyddsbrytaren från insidan) Missljud Kullagren på sitsvagnen kan förorsaka missljud. Demontera bakre skyddsplåten.smörj hela stativets insida, där kullagren (bild 13.3) ligger an mot stativet, med konsistensfett (bilden visar sitsvagnen). Kvarstår missljudet kan lagren smörjas alternativt behöva bytas ut. Förekommer missljud från lyftmotorn kan denna behöva bytas Ryggstödet kan ej manövreras resp. fälls sakta bakåt Om ryggstödet ej kan justeras kontrollera att gasfjäderns mekanism fungerar. Om ryggstödet sakta fälls bakåt vid belastning kontrollera att gasfjäderns frigöringsmekanism ej är påverkad. Är mekanismen ej påverkad och ryggstödet ändå sakta fälls bakåt vid belastning skall gasfjädern bytas. 7

9 11.7 Motorhaveri Om lyftmotorn ej fungerar och felsökning enligt punkterna har genomförts kan lyftmotorn behöva bytas ut. För att byta lyftmotor måste bakre skyddsplåten demonteras, därefter skall de bägge gasfjädrarna demonteras. Om stolen ej befinner sig i sitt översta läge är gasfjädrarna under tryck varför viss försiktighet bör iakttagas vid demonteringen. Sitsvagnen måste fixeras i sin position innan lyftmotorn och kedjan demonteras. När lyftmotorn tagits ut ur stativet skall kedjehjulshållaren demonteras för att monteras på utbytesmotorn. Utbytesmotorn kan därefter sättas på plats i stativet. Tillse att kedjan placeras i sitt spår på kedjehjulet. Kontrollera att kedjelåsen i respektive ända av kedjan är korrekt monterade och att kedjelåsen och dess E-brickor är korrekt monterade (bild 13.8). Höj därefter lyftmotorn till sitt högsta läge innan gasfjädrarna åter monteras. Kontrollera att sitsvagnen når sitt botten- respektive högsta läge. Montera bakre skyddsplåten. Vid motorbyte rekommenderar vi att kontakt tas med oss innan arbetet påbörjas. 12 Reservdelar 12.1 Reservdelsbeställning Beställ endast orginal reservdelar. För snabb och säker service uppge stolens modellnummer. Reparationer av stolen får endast utföras av en auktoriserad verkstad. 13 Reservdelar, foto med beskrivning 1. Plaststyrning till kedjehjulsställning 6. Gängad låsspak med mässingskutts 2. Glidplastring till sitsplatta 3. Lager till sitsvagnen 7. Låssprint med saxpinne till motorinfästning 8. Kedjelås med E-bricka 4. Medbringare till motor (gränslägesjustering) 9. Gasfjäder för rygginställning 5. Kedja 10. Benstödsmotor (tillbehör) 8

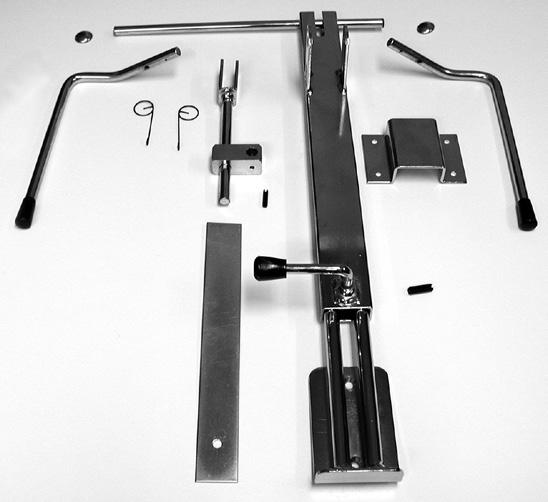

10 11. Handkontroll/Fotpedal 12. Sitsplatta Skålbricka (2 st) 14. Benstödslagring, Ø 10 mm 15. Frigöringsarm höger 16. Frigöringsarm vänster 17. Fjäder höger 18. Fjäder vänster 19. Gaffelbeslag 20. Kutts 21. Spännstift kutts 22. Friktionsplåt 23. Plåtbygel 24. Yttre benstödsstång 25. Inre benstödsstång 26. Låsspak 27. Spännstift yttre benstödsstång Tillbehör Arbetsarm 1556 med armslinga och instrumentbricka. Dammsugsanläggning eller med lupplampa resp eller med halogenlampa. Micromotor 1105, 1102, 1107, 1110 eller Nackkudde Service För service och reservdelsbeställning kontakta: Supinator/Radings AB Box LANDVETTER Tel Fax: Mail: 9
