Försäljningsinformation SCANIA

Transkript

1 Försäljningsinformation SCANIA

2 Produktportfölj Produkt Produktnummer Användningsområde Lätt Gjutgodskoppling JSK 42 K7 Universal Gjutgodskoppling JSK 37 C Plåt vändskiva JSK 36 DV Skjutbar vändskiva JSK SL Vändskiva för tung last JSK 38 C Kardanlagrad vändskiva för tung last JSK 38 G Tank- och Silo Trätransport 4 x 2 Fjärrtrafik / On Road Containertransport 6 x 2 Fjärrtrafik / On Road 8 x 4 / 8 x 6 Tungdragare Byggplatser / Off Road Militära / Terräng applikationer

3 Vändskiva Rammontage JSK 42 K7 Lätt 2" Gjutgodskoppling med glidlagring Lättbyggnads variant för rammontage på Scania dragbil utan montageplatta Utrustad med extra lås på handtaget (t) Utförande Handtag Sensor JSK 42 K BF Z K JSK 42 K BF Z7 K JSK 42 K BF Z K SE1 JSK 42 K BF Z K JSK 42 K BF Z7 K JSK 42 K BF Z K SE1 Vändskiva Rammontage JSK 42 K7 W Lätt 2" Gjutgodskoppling med glidlagring Lättbyggnads variant för rammontage på Scania dragbil utan montageplatta Utrustad med extra lås på handtaget Underhållsvänlig variant med glidskivor och ett smörjställe för låset (t) Utförande Handtag JSK 42 K BF W K JSK 42 K BF W K Förklaring till utförandetabell Utförande M, Z = Utförande för manuell smörjning och/eller förberedd för anslutning till centralsmörjenhet W = Underhållsvänlig variant med glidskivor. Smörjning nödvändig endast på låset. Sensor SE1 = 1 Sensor på låset Handag J = Långt handtag K = Kort handtag Utförande Z7 = Förberedd för Scania centralsmörjenhet

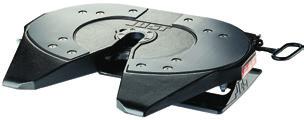

4 Vändskiva JSK 37 C Robust, universellt användbar 2" gjutgodskoppling Speciellt lämplig för sämre vägar Speciellt lämplig för sämre vägar eller byggplatser Underhållsfri gummilagring med utmärkta dämpningsegenskaper (t) Utförande Handtag Sensor JSK 37 MC 26 V9 BF 162 (MP12 + FW150) Z K JSK 37 MC 31 EF BF 172 (MP22 + FW150) Z K SE1 JSK 37 MC 31 W1 BF 172 (MP22 + FW150) Z K JSK 37 MC 40 W3 BF 190 (MP40 + FW150) Z K JSK 37 MC 48 W1 BF 207 (MP22 + FW185) Z K JSK 37 MC 57 W3 BF 225 (MP40 + FW185) Z K JSK 37 MC 57 Z9 DB 225 (MP40 + FW185) Z J SE1 JSK 37 MC 71 W8 BF 260 (MP40 + FW220) Z K JSK 37 MC 76 W1 BF 272 (MP22 + FW250) Z K JSK 37 MC 79 W3 BF 290 (MP40 + FW250) Z K Vändskiva JSK 37 CW Robust, universellt användbar gjutgodskoppling Speciellt lämplig för sämre vägar Underhållsfri gummilagring med utmärkta dämpningsegenskaper Underhållsvänlig variant med glidskivor och ett smörjställe för låset (t) Utförande Handtag JSK 37 MC 26 W0 BF 162 (MP12 + FW150) W K JSK 37 MC 31 W2 BF 172 (MP22 + FW150) W K JSK 37 MC 40 W4 BF 190 (MP40 + FW150) W K JSK 37 MC 48 W2 BF 207 (MP22 + FW185) W K JSK 37 MC 57 W4 BF 225 (MP40 + FW185) W K JSK 37 MC 76 W2 BF 272 (MP22 + FW250) W K JSK 37 MC 79 W4 BF 290 (MP40 + FW250) W K

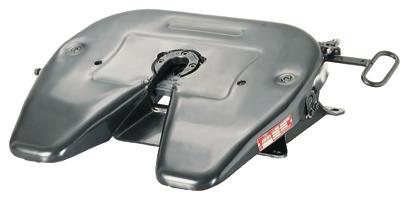

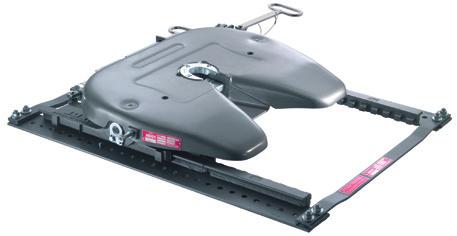

5 Vändskiva JSK 36 DV 2" vändskiva I viktoptimerad plåtkonstruktion Styrtappar för korrekt positionering av kopplingstapp vid tillkoppling Fleetmaster handtag möjligt (t) Utförande Handtag JSK 36 MD 69 Z7 BF 245 (MP40 + FW205) M J JSK 36 MD A2 Z8 BF 227 (MP22 + FW205) M J Flyttbar skiva (Släde) JSK SL optimerad Två varianter med vändskivor (Plåt, Gjutgods) Pneumatisk manövrering av släden, möjlig Fleetmaster handtag möjligt (JSKSLD0XXXX) (t) Utförande Handtag Sensor Manövrering släde Vändskive variant JSK SL E0 32 V2 GB Z J SE1 Luft Gjutgods JSK SL D AD Z J Manuell Plåt JSK SL D EB Z J Manuell Plåt JSK SL D0 32 V2 GB Z J SE1 Luft Plåt JSK SL D AD Z J Manuell Plåt JSK SL D EB Z J Manuell Plåt JSK SL D0 45 V2 GB Z J SE1 Luft Plåt JSK SL E0 45 V2 EB Z J SE1 Luft Gjutgods JSK SL E0 45 V2 GB Z J SE1 Luft Gjutgods JSK SL D AD Z J Manuell Plåt JSK SL D EB Z J Manuell Plåt Anmärkning * endast möjlig med upphöjda monteringsvinklar (L-profil)

6 Tunggods Vändskiva JSK 38 G Speciellt robust tunggods vändskiva Kardanlagring möjligör användande även i terräng Ombyggnadsbar från 2" till 3½" och omvänt (t) Handtag Låstyp JSK 38 MG 98 Y1 BF 330 (MP40 + FW290) K 3½" Tunggods Vändskiva JSK 38 C Speciellt robust 3½" tunggods vändskiva Utmärkt för användning på sämre vägar Gummilagring med utmärkta dämpningsegenskaper (t) Handtag Låstyp JSK 38 MC 46 V6 BF 206 (MP16 + FW190) K 3½" JSK 38 MC 50 I5 BF 210 (MP20 + FW190) K 3½" JSK 38 MC 58 Y1 BF 230 (MP40 + FW190) K 3½" JSK 38 MC A1 V6 BF 266 (MP16 + FW250) K 3½" JSK 38 MC 79 Y1 BF 290 (MP40 + FW250) K 3½" Montageplattor Standard och tunggods montageplattor Scania ramhålbild Olika bygghöjder (t) MPL AD MPL AD MPL AD MPL AD MPL AD

7 ROV mm Standardkoppling 40mm Underhålls- och reparationsvänlig Möjlig att utrusta med fjärrmanövrering Två olika handtagspositioner A o B Enkelt montage med Rockingers säkerhetssystem a = 40 mm DIN ECE 40 mm optimerad D Dc S V RO 400A x RO 400B x ECE ROV50 50 mm Standardkoppling 50mm Underhålls- och reparationsvänlig Roterande kopplingsbult, reducerar slitaget Möjlig att utrusta med fjärrmanövrering Två olika handtagspositioner A o B Enkelt montage med Rockingers säkerhetssystem a = 50 mm DIN 74053, ECE R55-01 (Class D) D Dc S V RO 500A x RO 500A x RO 500B x , RO 500B x , ECE

8 ROV57 57 mm Standardkoppling 57,5 mm Underhålls- och reparationsvänlig Roterande kopplingsbult, reducerar slitaget Möjlig att utrusta med fjärrmanövrering Enkelt montage med Rockingers säkerhetssystem Stabila fångmuns varianter (lätt att konfigurera om) a = 57,5 mm Svensk Norm D Dc S V ECE a RO 570C x b ROV57 57 mm Standardkoppling 57,5 mm Underhålls- och reparationsvänlig Roterande kopplingsbult, reducerar slitaget Pneumatisk fjärmanövrering för öppning och stängning, Ink låssensor samt med färdig påbyggarkontakt Enkelt montage med Rockingers säkerhetssystem Stabila fångmuns varianter (lätt att konfigurera om) a = 57,5 mm Svensk Norm D Dc S V ECE a RO 570C x x x RO 570C x x x a, b b

9 ROV40 CH Standardkoppling Schweitz Med ROCKINGERs beprövade bultfrisättning Enkel och problemfri till- och från- koppling, även vid stora dragöglevinklar. För dragöglor CH 40 mm, DIN 40 mm och DIN 50 mm Roterande kopplingsbult, reducerar slitaget Möjlig att utrusta med fjärrmanövrering ECE godkännande a = 40 mm DIN a = 40 mm Zugöse CH a = 50 mm DIN 74053, CE-Kl. D D Dc S V RO 413B x , , ECE ROV207 / 230 Bogserkoppling I förbindelse med dragögla 40 mm, DIN och ISO 8755 samt Ringöglor motsvarande VG och VG OBS!: Bogserkopplingar behöver inget typintyg. Användningen är bogsering av fordon och i undantagsfall för begränsade rangeringsändamål Användning av kopplingen för släpvagns- tillkoppling är inte lämpligt. a = 40 mm DIN 74054, 94/20/CE a = 50 mm DIN 74053, CE-Kl. D a = 76 mm VG NATO Pos. ø (t) (t) RO 207A x 80 A RO 230B x 55 B 32 25,0 50 4

10 ROV100, VARIOBLOC Multifunktionellt växelsystem för transportbilar, SUV och Bussar i förbindelse med bult-, Hak-koppling eller Kulkoppling; Lämpligt för montering på balk och redskap. D Dc S V ROE 100A01001* 83 x ,0 2, ROE 100A02001* 85 x ,6 2, * bara I förbindlese med ROV243 ECE Utförande A, B D Dc S V ROE 100C x ,0 4, x ,4 4,1 ECE L H ECE Utförande I, II D S H L ROE 100C01531* 83 x 56 22, , ROE 100C01541* 83 x 56 27, , ROE 100C01551* 83 x 56 22, , ROE 100C x 56 19, , * När bas- och växel-platta med olika hålbilder kombineras, gäller att den lägre belastningen enligt tabellen / ISO-linjen, skall användas. För mer Information:

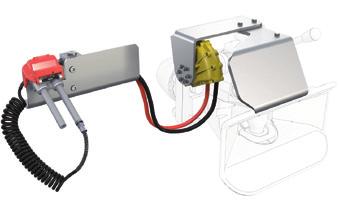

11 Uppgraderings kit Fjärrmanövrering för ROCKINGER släpvagnskopplingar 1 Mekanisk Fjärrmanövrering Standard (RC-MS) Mekanisk fjärrmanövrering som möjliggör manövrering även av svårtillgängliga kopplingar. ROE till RO 400xxxC, RO 430xxxC, RO 500xxx3, RO 530xxx0, RO 560xxx0 ROE för RO 400xxx1, RO 410xxx0, RO 413 utf T0, RO 430xxx2, RO 500x66xx0, RO 510xxx0 2 Pneumatisk fjärrmanövrering Förenklad (RC-PL) Den pneumatiska hjälpen som understödjer öppning av kopplingen med extra kraft. Enkel anslutning via Duomatic på bilen. ROE för RO 500x66xx0 3 Pneumatisk fjärrmanövrering Komfort (RC-PC) Den pneumatiska varianten som understödjer öppning och stängning av kopplingen. Kraftfull och komfortabel. ROE ROE ROE ROE ROE ROE ROE för RO 500xxx3, RO 530xxx0, RO 560xxx0 för RO 400xxx1, RO 430xxx2 för RO 410xxx0, RO 413 utf T0 för RO 590xxx1 för RO 500x66xx0 för RO 570xx, RO 576xxx för RO 510x61xxx 4 Elektrisk fjärrmanövrering hytt (RI-BC) Komfortabel säkerhet erbjuder den elektriska fjärrmanövreringen. Kopplingens låsläge kan kontrolleras från hytten. ROE ROE till RO 400xxxC, RO 430xxxC, RO 500, RO 530xxx0, RO 560xxx0 för RO 400xxx1, RO 410xxx0, RO 413 utf T0, RO 430xxx2, RO 500x66xx0, RO 510xxx0, RO 567xxx0, RO 590xxx1 5 Elektrisk fjärrmanövrering hytt (RI-E) Omfattande säkerhet erbjder den elektroniska fjärrmanövreringen. Kopplingens låsläge samt via kablage och sensorer visas statusen på en display i hytten. ROE för RO 400xxx1, RO 410xxx0, RO 413 utf T0, RO 430xxx2, RO 500x66xx0, RO 510xxx0, RO 567xxxx0, RO590xxx1 Knytningsvinkel varning hytt (RI-ETW) Vinkelvarningen skyddar och varnar för skador på fordon och kopplingsanordning. Display i kabinen ROE 71547* för RO 510xxx0, RO 500x66xx0 * 3 Sensor lösning inkl. elektronisk fjärrbetjäning

12 Vändskivor och system 2" och 3½" vändskivor i diverse höjder, lagringstyper och utföranden, monteringsplattor, flyttbara- och höjd justerbara; Sensorstyrda system för kopplingen mellan dragbil och trailer. 2 Kopplingstappar 2" och 3½" kopplingstappar med konisk eller skivformad fläns 8 Vägtrafik Släpvagns-, krokkopplingar och dragöglor, traverser, växlingssystem VARIOBLOC och specialutföranden 9 Dragstänger och dragöglor Dragstänger och dragöglor och kundspecifika specialutföranden för on- och offroad-användning 10 Jordbruk Släpvagns-, krokkopplingar och dragöglor, kopplingsramar, kopplingsbalkar för jord- och skogsbruk 3 Stödben Stödben med variabla monteringshöjder, vevar, längder på överföringsaxlar, fottyper, och specialben för speciella krav FLY SV_ Med reservation för tekniska ändringar 4 Axelsystem sparande, multifunktionella traileraxlar med diverse specialutrustningar 5 Hubodometer Kilometerräknare oberoende av dragfordonet 6 Kulkransar Kulkransar- och -vridlager i diverse storlekar och utföranden 7 Containerteknik Komponenter för växelsystem, ben spärrar och tvärbalkar, lyftarmar, styrrullar och lager Styrsystem Mekaniskt, hydrauliskt och elektroniskt styrda styrsystem för semitrailer som är oberoende av axel- eller fordonstillverkare Axelupphängningar Luft- eller hydraulfjädrade axelupphängningar för on- och offroad-användning Fordonsmonterade hydraulsystem Front-, underredes- och tippkolvar för lastbil och trailer tippsläp Kundspecifika hydraulikbyggsatser Hydraulik-byggsatslösningar för olika användningar, fordonsspecifika hydraultank-byggsatser, Germany Tel , jost-sales@jost-world.com,
