BOK 218 VAGLEDNING VID PROJEKTERING

Transkript

1

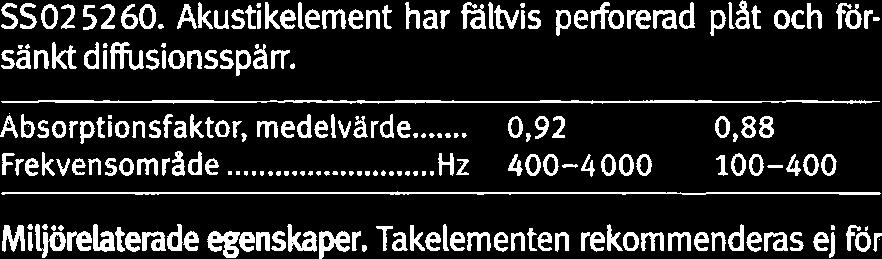

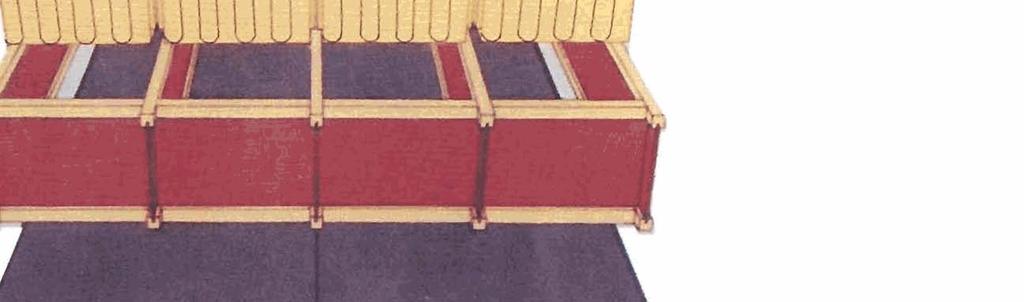

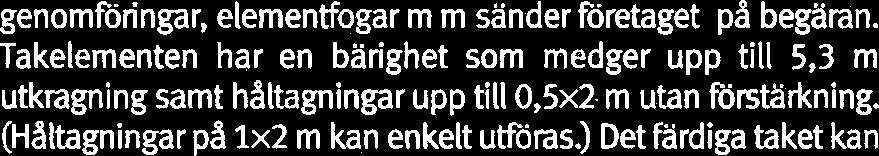

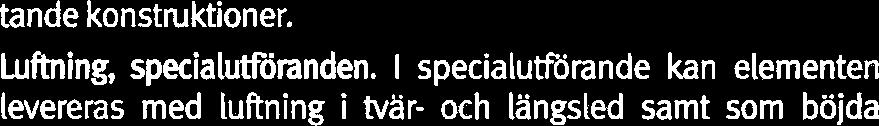

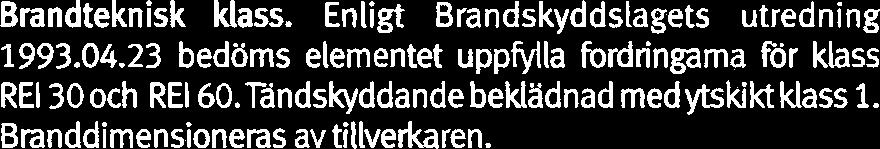

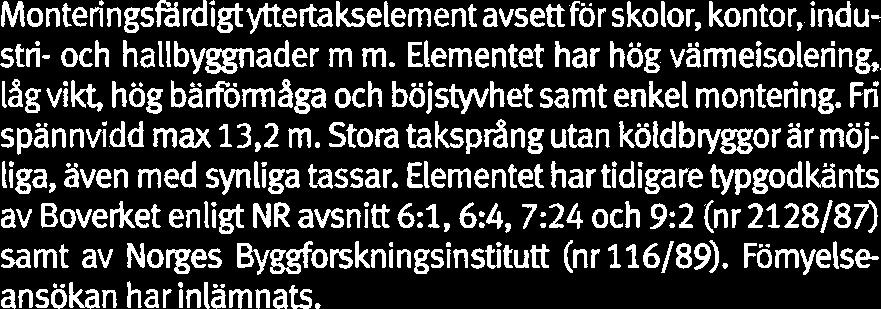

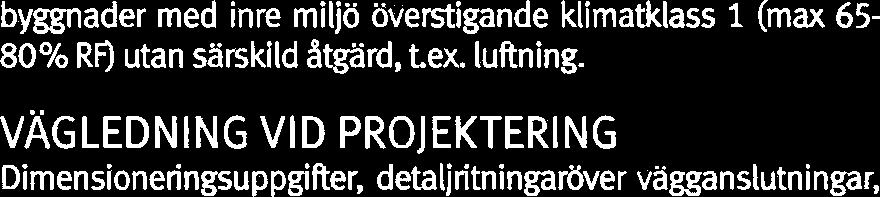

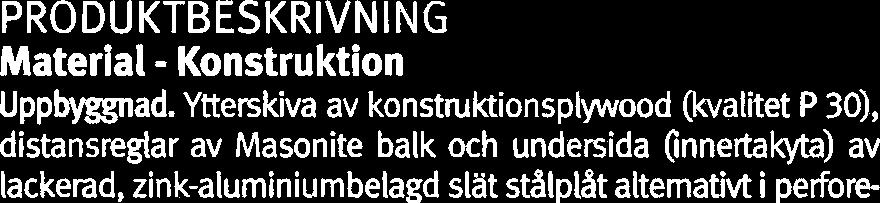

2 e masonite laitelement e Monteringsfiirdiga element, hus - av blandat material I BOK ,. *<' Ta kelement Monteringsfärdigt yttertakselement avsett for skolor, kontor, industri- och hallbyggnader m m. Elementet har hög vameisolering, lagvikt, hög bärförniaga och böjstyvhet samt enkel montering. Fri spännvidd max 13,2 m. Stora taksprång utan köldbryggor är möj- liga, även med synliga tassar. Elementet har tidigare typgodkänts av Boverket enligt NR avsnitt &l, 6:4,7:24 och 9:2 (nr ) samt av Norges Byggforskningsinstitutt (nr ). Fömyelseansökan har inlämnats. M-betement, "ag -av blandat matwbl. Dewa varor finns& PRODUKTBESKRIVNING Material - Konstruktion Uppbyggnad. Ytterskiva av konstruktionsplywood (kvalitet P 30), distansreglar av Masonite balk och undersida Onnertakyta) av lackerad, zink-aluminiumbelagd slät stalplat alternativt i perforerat utförande som akustikelement. Konst~ktionen, som bygger pa full samverkan mellan de ingaende materialen, sammanfogas med limlspik-förband till en bärande styv konstruktion. Elementens spontfog tätas, mellan uppvikt platkant med gummilister, vilka aven anvands mot anslutande konstruktioner. Luftning, specialufforanden. I specialutförande kan elementen levereras med luftning i tvar- och Iängsled samt som böjda element, med takfotstassar och andra speciella takkantsutfomningar m m. Innertakyta. Lackerad, vit 010 som standard eller i valfri kulör. Värmeisolering. i utrymmet mellan skiioma, av mineralull. Tätskik Takelementen levereras från fabrik med &AM 2500) helsvetsad underlagstäckning. Kan beläggas med tatskikt av papp, Samafil, Carbofol, plat, tegel m m. Matt - Vikt Standardspannvidder 6,O-13,2 m, i specialutförande upp till 18 m. Standardbredd 2.4 m. Standardtjocklekar 165,185,215,265,315,365 och 415 mm. Objektanpassade takelement på beställning. Vikt kg/m2 exklusive tätskikt. BRUKSEGENSKAPER Uppgifter enligt tillverkaren om inte annat anges. Brandteknisk klass. Enligt Brandskyddslagets utredning bedöms elementet uppfylla fordringama for klass REI 30och REI 60.Tändskyddande beklädnad med ytskikt klass 1. Branddimensioneras av tillverkaren. Vamegenomgångkoefficient U,-värde 0,11-0,26 W/m2K. Konstruktionen är fri från köldbiyggor. Ljudabsorption. Produkten uppfyller absorptionsklass A enligt SS Akustikelement har fältvis perforerad plit och försänkt diffusionsspärr. Absorptionsfaktor, medelvarde... 0,92 0,88 Frekvensomrade... Hz Miijörelaterade egenskaper. Takelementen rekommenderas ej for byggnader med inre miljö överstigande klimatklass 1 (max 65-80% R9 utan särskild Atgärd, Lex. luftning. VAGLEDNING VID PROJEKTERING Innertakyta akustik Takelementets uppbyggnad A A l l EV ventilation b< vid elementets Idngsida Dimensioneringsuppgifter, detaljritningaröver vägganslutningar, Exempel pa detaljritning. gavelanslutning genomföringar, elementfogar m m sänder foretaget pi begäran. Takelementen har en bärighet som medger upp till 5,3 m utkragning samt haltagningar upp till 0,5x2 m utan förstärkning. (Haltagningar p3 1x2 m kan enkelt uforas.) Det färdiga taket kan I F~RETAGSUPPGIFTER uforas sa att det geren styvtakskiva med skiierkan,vilket ersät- Masonite Lättelement AB. Angermanlandsgatan 17, ter vindforband Omsköldsvik, te , fat , Företaget utför monteringsarbete samt lämnar garanti pil färdigt e-post: info@masonite-lattelementse tak. Upp till 1000 m2 takyta kan monteras per dag. Webbplats: w.masonite-lattelementse Q SVENSK BYGGTJANST

3 masonite lättelement D4 Sid 1 Mars.-02 SNABB - DIMENSIONERING - TABELL D 4 Tillåten spännvidd i mete Element Tillåt.spv Snözon typ höjd pga. 1 1,5 2 2,5 3 3,5 4 4,5 A Moment 21,31 18,22 16,17 14,68 13,54 12,64 11,89 11,26 Nedb. 18,78 17,24 15,45 14,54 13,27 12,67 12,16 11,71 A Moment 19,94 17,02 15,10 13,71 12,64 11,79 11,09 10,50 Nedb. 17,18 15,74 14,10 13,27 12,11 11,54 11,07 10,66 A Moment 18,49 15,76 13,97 12,67 11,68 10,89 10,24 9,70 Nedb. 15,53 14,21 12,71 11,95 10,89 10,38 9,95 9,59 A Moment 16,80 14,29 12,65 11,47 10,57 9,85 9,26 8,77 Nedb. 13,77 12,57 11,22 10,55 9,60 9,15 8,77 8,44 A Moment 14,91 12,66 11,19 10,14 9,34 8,71 8,09 7,29 Nedb. 11,86 10,81 9,63 9,03 8,21 7,82 7,50 7,21 A Moment 13,72 11,64 10,29 9,32 8,42 7,36 6,55 5,90 Nedb. 10,66 9,70 8,63 8,09 7,35 7,00 6,70 6,44 A Moment 12,79 10,84 9,58 8,30 7,09 6,19 5,51 4,97 Nedb. 9,78 8,90 7,91 7,41 6,73 6,40 6,13 5,89 Förutsättning: Säkerhetsklass 1 Permanent last = egenvikt inkl tätskikt 80 N/m2 Tillåten spännvidd dimensionerad enl brottgränsberäkning BKR 98, snölast formfaktor=0,8 Nedböjning < L / 150 rekomenderade värden. Nedböjningsberäkning enl lastkombination 9 BKR 98 tab. 2:321c Materialtjocklekar och kvalite se omstående sida. Elementlängd: Standardelement max 13,2 m. Speciallängder upp till 18 m. Bredder upp till 2,7m Ele- Höjd Egenvikt Dim Dim Dim (1) Dim (2) Dim Up-värde ment Balk Fältmom Tvärkraft Konsolmom Konsolmom Styvhet (EI) typ mm N/m2 knm/m kn/m knm/m knm/m MNm2/m W/m2 C A ,9 33,8 39,1 20,6 11,80 0,110 A ,4 33,8 32,9 17,7 8,94 0,125 A ,0 28,3 26,9 14,8 6,49 0,143 A ,0 22,7 21,0 13,8 4,43 0,169 A ,3 17,1 15,4 10,4 2,78 0,208 A ,4 13,7 12,7 7,1 1,99 0,242 A ,1 11,5 10,4 6,2 1,53 0,262 Konsolmoment: (1) Samverkan av plywood och balk, lasttyp B, klimatklass 2 (2) Enbart balk, lasttyp B, klimatklass 2 U-värde: Med isolering lamda = 0,036 Typgodkännande: Svenskt nr 2128/87, Norskt nr 116/89. Med avseende på bärighet, täthet, värmeisolering och brand. Under förnyande DITID41.803

4 masonite lättelement D4 Sid 2 Mars.-01 Bredd B = 2400 = 30+4* Höjd = H 4 Figur 1 Underlagspapp YAM 2500, helsvetsad 2 Plywood P30, 15 mm 3 Masonitebalk H med mellanliggande isolering 4 Stålplåt aluzinkbelagd, lackerad, 0,5 mm epoxilackad baksida DIMENSIONERANDE HÅLLFASTHETSVÄRDEN: Övre fläns (Plywood P30) Tryckhållfasthet = 11,7 Mpa Panelskjuvhållfasthet = 1,40 Mpa Elasticitetsmodul för bärförmåga = 4060 Mpa Elasticitetsmodul för deformation = 7200 Mpa Nedre fläns (Stålplåt SUB 350) Draghållfsthet = 318 Mpa Elasticitetsmodul för bärförmåga = Mpa Elasticitetsmodul för deformation = Mpa Livbalk (Masonitebalk MB30) Böjhållfasthet = 22,1 Mpa Panelskjuvhållfasthet = 5,5 Mpa Längsskjuvhållfsthet = 2,39 Mpa Elasticitetsmodul för bärförmåga = 8000 Mpa Elasticitetsmodul för deformation = 8400 Mpa Skjuvmodul för deformation = 880 Mpa */ Ovanstående värden enligt BKR 94 har i tabellvärden uppjusterats efter provning av Statens Provningsanstalt. Förutsättningar för tabellernas användning: - Uppvärmda lokaler. För kalla lokaler, extremt befuktade lokaler, snöficka, elementuppbyggnad eller dyl, skall dimensionering utföras av tillverkaren enligt gällande typgodkända dimensioneringsanvisning. - Kompletteringar: * Taktäckning med papp, ritn. 021 * Genomföringar, ritn. 3XX * Anslutningar, ritn. 059 * Upplägg, ritn. 800 DITHD42-803

5 masonite lättelement D5 Sid 1 Mars.-02 SNABB - DIMENSIONERING - TABELL D 5 Tillåten spännvidd i meter Element Tillåt.spv Snözon typ höjd pga. 1 1,5 2 2,5 3 3,5 4 4,5 A Moment 23,19 19,83 17,65 16,04 14,81 13,82 13,01 12,32 Nedb. 20,05 18,43 16,55 15,60 14,24 13,59 13,04 12,57 A Moment 21,61 18,49 16,43 14,93 13,77 12,85 12,09 11,46 Nedb. 18,38 16,86 15,12 14,24 13,00 12,40 11,90 11,36 A Moment 19,98 17,07 15,14 13,75 12,69 11,83 11,13 10,54 Nedb. 16,63 15,23 13,66 12,84 11,70 11,16 10,71 10,31 A Moment 18,17 15,50 13,74 12,47 11,50 10,72 10,08 9,55 Nedb. 14,76 13,50 12,07 11,35 10,34 9,85 9,44 9,09 A Moment 16,20 13,79 12,21 11,07 10,21 9,05 8,05 7,26 Nedb. 12,75 11,64 10,39 9,74 8,87 8,45 8,09 7,78 A Moment 14,94 12,71 11,25 9,79 8,36 7,32 6,51 5,87 Nedb. 11,47 10,46 9,32 8,75 7,95 7,56 7,25 6,97 A Moment 13,97 11,88 9,96 8,24 7,04 6,16 5,48 4,95 Nedb. 10,54 9,61 8,55 8,02 7,29 6,94 6,64 6,39 Förutsättning: Säkerhetsklass 1 Permanent last = egenvikt inkl tätskikt 80 N/m2 Tillåten spännvidd dimensionerad enl brottgränsberäkning BKR 98, snölast formfaktor=0,8 Nedböjning < L / 150 rekomenderade värden. Nedböjningsberäkning enl lastkombination 9 BKR 98 tab. 2:321c Materialtjocklekar och kvalite se omstående sida. Elementlängd: Standardelement max 13,2 m. Speciallängder upp till 18 m. Bredder upp till 2,7 m Ele- Höjd Egenvikt Dim Dim Dim (1) Dim (2) Dim Up-värde ment Balk Fältmom Tvärkraft Konsolmom Konsolmom Styvhet (EI) typ mm N/m2 knm/m kn/m knm/m knm/m MNm2/m W/m2 C A ,2 33,8 40,2 20,6 13,41 0,110 A ,0 33,8 34,1 17,7 10,19 0,125 A ,0 28,3 27,8 14,8 7,43 0,143 A ,2 22,7 21,8 13,8 5,10 0,169 A ,9 17,1 16,2 10,4 3,23 0,208 A ,9 13,7 13,2 7,1 2,33 0,242 A ,0 11,5 10,9 6,2 1,80 0,262 Konsolmoment: (1) Samverkan av plywood och balk, lasttyp B, klimatklass 2 (2) Enbart balk, lasttyp B, klimatklass 2 U-värde: Med isolering lamda = 0,036 Typgodkännande: Svenskt nr 2128/87, Norskt nr 116/89. Med avseende på bärighet, täthet, värmeisolering och brand. DITID51.803

6 masonite lättelement D5 Sid 2 Mars.-02 Bredd B = 2400 = 30+4* Höjd = H 4 Figur 1 Underlagspapp YAM 2500, helsvetsad 2 Plywood P30, 16,5 mm 3 Masonitebalk H med mellanliggande isolering 4 Stålplåt aluzinkbelagd, lackerad, 0,7 mm epoxilackad baksida DIMENSIONERANDE HÅLLFASTHETSVÄRDEN: Övre fläns (Plywood P30) Tryckhållfasthet = 11,7 Mpa Panelskjuvhållfasthet = 1,40 Mpa Elasticitetsmodul för bärförmåga = 4060 Mpa Elasticitetsmodul för deformation = 7200 Mpa Nedre fläns (Stålplåt SUB 350) Draghållfsthet = 318 Mpa Elasticitetsmodul för bärförmåga = Mpa Elasticitetsmodul för deformation = Mpa Livbalk (Masonitebalk MB30) Böjhållfasthet = 22,1 Mpa Panelskjuvhållfasthet = 5,5 Mpa Längsskjuvhållfsthet = 2,39 Mpa Elasticitetsmodul för bärförmåga = 8000 Mpa Elasticitetsmodul för deformation = 8400 Mpa Skjuvmodul för deformation = 880 Mpa */ Ovanstående värden enligt BKR 98 har i tabellvärden uppjusterats efter provning av Statens Provningsanstalt. Förutsättningar för tabellernas användning: - Uppvärmda lokaler. För kalla lokaler, extremt befuktade lokaler, snöficka, elementuppbyggnad eller dyl, skall dimensionering utföras av tillverkaren enligt gällande typgodkända dimensioneringsanvisning. - Kompletteringar: * Taktäckning med papp, ritn. 021 * Genomföringar, ritn. 3XX * Anslutningar, ritn. 059 * Upplägg, ritn. 800 DITHD52N-803

7 RITNINGSFÖRTECKNING ANTAL BLAD 1 BLAD NR 1 OBJEKT OBJEKT Ångermanlandsgatan ÖRNSKÖLDSVIK Tel: Fax: E-post: info@masonite-lattelement.se TYPRITNINGAR SIGN DATUM RITNINGSNUMMER MED FET STIL FINNS I BLÅ MAPP SEN. REV RITNINGSNUMMER REV RITNINGENS BENÄMNING SKALA RITNINGS- DATUM ÄNDRINGS- DATUM 001 Detaljöversikt 1: Up-värden tvärsektion 1: A Anvisningar för papptäckning 1: Belastning av installationsinfästning 1: Infästning av installationer 1: Typdetalj fogtätning 1: Typdetalj fogskarv 1: Lossning av element i stuv Allmänna anvisningar, montageanvisning Perspektivbild tvärsektion 1: L Standardelement akustik tvärsektion 1: A 207 Standardelement tvärsektion 1: Standardelement luftning, tvärsektion 1: Rörgenomföring akustikelement 1: Rörgenomföring i tak 1: Rörgenomföring i tak 1: Genomföring i tak 1: Hål för brandventilation 1: Genomföring för brandventilatorer el. dyl. 1: Detalj takfot, kort rännkrol 1: Detalj takfot, nedfräst rännkrok 1: Detalj takfot med takfotstassar 1: Detalj luftad takfot med takfotstassar 1: Detalj takfot, stålupplag 1: Detalj luftad takfot, nedfräst rännkrok 1: Detalj luftad takfot med tassar 1: Fasadanslutning alt 2, plåtyttervägg - tak 1: Fasadanslutning alt 3, plåtyttervägg - tak 1: Fasadanslutning alt 1, träyttervägg - tak 1: Detalj gavel med takfotstassar 1: Detalj gavel 1: Detalj gavel med takfotstassar 1: Detalj gavel med tassar 1: Gavelanslutning alt 1, plåtyttervägg - tak 1: Fasadanslutning alt 1, träyttervägg - tak 1: Detalj nock, med tolerans 1: Detalj nock, utan tolerans 1: Detalj ränndal 1: Snitt genom upplag, förankring alt 1 1: Bärförmåga vid brand, typlösningar 1: Takelement, brandskydd, typlösning 5 1: Ljudväggsanslutning 48 db, tvärsektion 1: GRUND1 Grundritning 1: q:\detaljer\ritningsförteckning.doc Utskriven:
