/2015 sv. Formexperten. Arbetskonsol K. Användarinformation Anvisningar för montering och användning

Transkript

1 /2015 sv Formexperten. rbetskonsol K nvändarinformation nvisningar för montering och användning

2 Inledning nvändarinformation rbetskonsol K ning Inled- by Doka GmbH, mstetten /2015

3 nvändarinformation rbetskonsol K Inledning Innehållsförteckning 4 Inledning 4 Grundläggande säkerhetsinformation 8 Eurokoder hos Doka 9 Konsolernas märkning (lastuppgifter) 10 Doka-tjänster 12 Systembeskrivning 13 nvändningsområden 14 Planering av utförande 15 Huvuddelar 16 Doka arbetskonsol K i detalj 17 Formplanering med Tipos-Doka 18 Exempel från praktiken 20 rbetsställning 20 rbetsplattform med form 21 rbetsplattform utan form 22 Förankring i konstruktionen 22 Översikt över upphängningsvarianterna 26 Konusupphängningar 32 ygelupphängningar 50 Skyddsställning 50 llmänt / höjdförskjutning 53 Skyddsplattform / skyddsräcke 54 Skyddsplattform / takskyddsräcke 57 Skyddsplattform / skyddstak 58 Fler användningsmöjligheter 58 Överbryggning av våningsplan 62 ndra arbetsnivå 64 rbetskonsol K som underlag för uppställning arbetsställning Modul 65 Klättra med arbetskonsol K 66 llmänt 66 Skyddsräcke 67 Fallskydd på byggnadskonstruktionen 68 Transportera, stapla och lagra 73 Produktöversikt 34 Montering 34 Monteringsförlopp 36 Längdanpassning 38 Ytterhörn 42 Innerhörn 44 Överbryggning av väggöppningar 45 Plattform med lösa konsoler 48 Flytta 48 Flytta plattformen /2015 3

4 Inledning nvändarinformation rbetskonsol K Grundläggande säkerhetsinformation Inledning nvändargrupper Detta dokument riktar sig till de personer som arbetar med den beskrivna Dokaprodukten/systemet och innehåller uppgifter om standardutförande för monteringen och den ändamålsenliga användningen av systemet. lla personer som arbetar med respektive produkt måste känna till innehållet i det här underlaget och vara förtrodd med säkerhetsinformationen i det. Kunden måste undervisa och instruera personer som inte kan läsa det här underlaget eller har problem med att läsa och förstå det. Kunden ska se till att den av Doka tillhandahållna informationen (t.ex. användarinformationen, monterings- och bruksanvisning, ritningar osv.) är tillgänglig och aktuell, att information om den har meddelats samt att den är åtkomlig för användarna på arbetsplatsen. Doka anger i den aktuella tekniska dokumentationen och på de tillhörande formritningarna arbetsmiljöåtgärder för säker användning av Dokaprodukterna i de visade tillämpningarna. nvändaren är i sina projekt alltid skyldig att följa gällande lokala lagar, normer och arbetsmiljöföreskrifter och om nödvändigt vidta ytterligare eller andra lämpliga arbetsmiljöåtgärder. Riskbedömning Kunden ansvarar för att en riskbedömning upprättas, dokumenteras, genomförs och revideras på varje byggarbetsplats. Denna dokumentation utgör en grund för den arbetsplatsspecifika riskbedömningen och anvisningarna för tillhandahållande och användning av systemet genom användaren. Den ersätter dock inte denna. Upplysningar till detta dokument Detta dokument kan även gälla som en allmän monterings- och bruksanvisning eller ingå i monteringsoch bruksanvisning för ett särskilt byggprojekt. ilderna i det här underlaget är delvis monterade och därför inte alltid fullständiga i säkerhetstekniskt avseende. Säkerhetsanordningar som eventuellt inte visas på bilderna ska dock användas av kunden i enlighet med de aktuellt gällande föreskrifterna. Ytterligare säkerhetsanvisningar, speciellt varningar, finns upptagna i de enskilda kapitlen! Planering Se till att arbetsplatserna är säkra när formen används (t.ex. för montering och demontering, för ombyggnadsarbeten och flytt, etc.). Det måste gå att komma åt arbetsplatserna på ett säkert sätt! vvikelser mot detta dokuments uppgifter eller användning på annat sätt kräver en särskild statisk kontroll samt en kompletterande monteringsanvisning. Föreskrifter/arbetarskydd Vid användning av våra produkter ska i respektive land gällande lagar, normer och arbetsmiljöföreskrifter och andra säkerhetsföreskrifter beaktas. Vid fallolycka eller om ett föremål har fallit mot resp. in i sidoskyddet samt dess tillbehör får detta endast fortsatt användas om det har kontrollerats av en kunnig person /2015

5 nvändarinformation rbetskonsol K Inledning För användningens alla faser gäller Kunden måste se till att montering och demontering, flyttning samt ändamålsenlig användning av produkten leds och övervakas av personer med lämpliga fackkunskaper enligt gällande lagar, normer och föreskrifter. Dessa personers arbetsförmåga får inte påverkas av alkohol, läkemedel eller droger. Doka-produkter är tekniska arbetshjälpmedel som endast ska användas för yrkesbruk i enlighet med respektive Doka-användarinformation och/eller annan av Doka utgiven teknisk dokumentation. Under alla byggfaser måste säkerställas att alla byggdelar och enheter är stabila! De funktionstekniska anvisningarna, säkerhetsanvisningarna och lastuppgifterna ska beaktas noga och följas. Om de inte följs kan det innebära risk för olyckor och allvarliga personskador (livsfara) samt avsevärda materiella skador. randkällor är inte tillåtna vid formen. Värmare är endast tillåtna om de användes korrekt på motsvarande avstånd från formen. rbetena ska anpassas till väderleken (t.ex. halkrisk). Vid extrema väderleksförhållanden ska förutseende åtgärder vidtas för att säkra utrustningen resp. kringliggande områden samt för att skydda personalen. lla kopplingar ska regelbundet kontrolleras med avseende på funktion och att de sitter fast. I synnerhet ska skruv- och kilkopplingar, beroende på byggprocessen och speciellt efter exceptionella händelser (t.ex. efter en storm), kontrolleras och vid behov efterdras. Svetsning och värmning av Doka-produkter, i synnerhet stag-, upphängnings-, skarv- och gjutdelar osv. är strikt förbjudet. Svetsning medför en allvarlig stukturförändring i dessa delars material. Det medför en drastisk minskning av brottlasten vilket innebär en hög säkerhetsrisk. Svetsning är endast tillåten för de artiklar där Dokadokumentationen uttryckligen så anger Montering Materielen/systemet ska innan det används kontrolleras med avseende på aktuellt skick. Skadade eller deformerade delar samt delar som är försvagade till följd av slitage, korrosion eller rötangrepp ska inte användas.. Om våra formsystem blandas med system från andra tillverkare innebär det risker vilka kan medföra person- och sakskador. Därför krävs en särskild kontroll om system blandas. Montering ska ske enligt gällande lagar, normer och föreskrifter genom kundens personal med lämpliga fackkunskaper och ev. kontrollkrav ska beaktas. Ändringar på Doka-produkterna är inte tillåtet och utgör en säkerhetsrisk. Montering Doka produkter/system skall ställas upp så att all lastinverkan leds bort säkert! Gjuta eakta de tillåtna trycken på nygjuten betong. För höga gjutningshastigheter leder till att formarna överbelastas, ger högre nedböjningar och innebär fara för brott. vformning vforma först när betongen har uppnått tillräcklig hållfasthet och när ansvarig person ger order om avformning! nvänd inte kran för att dra loss formen när den ska rivas. nvänd lämpligt verktyg t.ex. träkil, riktverktyg eller systemanordning som t.ex. Framax avformningshörn. Äventyra inte stabiliteten för bygg-, ställnings- och formdelar vid avformningen! /2015 5

6 Inledning nvändarinformation rbetskonsol K Transportera, stapla och lagra eakta alla gällande föreskrifter för transport av formar och ställningar. Doka-lyfthjälpmedel måste användas. Ta bort lösa delar eller säkra de så att de inte kan glida eller falla ned! lla delar ska lagras säkert varvid den speciella Doka-informationen i detta dokuments motsvarande kapitel ska beaktas! Underhåll Som reservdelar ska endast Doka-originaldelar användas. Reparationer ska endast utföras av tillverkaren eller av auktoriserade företag. Övrigt Med reservation för ändringar p.g.a. teknisk utveckling. Symboler I det här underlaget används följande symboler: Viktig information tt inte respektera informationen kan leda till funktionsstörningar eller materiella skador. SE UPP / VRNING / FR tt inte respektera informationen kan leda till materiella skador och allvarliga hälsoskador (livsfara). Instruktion Den här symbolen visar att användaren måste agera på ett visst sätt. Visuell kontroll Visar att utförda handlingar måste kontrolleras visuellt. Tips Ger värdefull användarinformation. Hänvisning Hänvisar till ytterligare dokument /2015

7 nvändarinformation rbetskonsol K Inledning /2015 7

8 Inledning nvändarinformation rbetskonsol K Eurokoder hos Doka I Europa har en enhetlig normsamling för bärande konstruktioner Eurokoder (EK) presenterats komplett under år Dessa utgör inom hela Europa gällande grund för produktspecifikationer, upphandlingar och dimensioneringsberäkningar.. Eurokoderna utgör de mest utvecklade byggnormerna i hela världen. Eurokoderna kommer inom Doka-gruppen att användas som standard från slutet av år DIN-normerna kommer därmed att ersättas som Doka-standard för produktdimensionering. Det ofta tillämpade till -konceptet (jämförelse av aktuella spänningar med tillåtna spänningar ersätts i EK genom ett nytt säkerhetskoncept. EK ställer inverkan (laster) mot motståndet (bärförmågan). Den hittillsvarande säkerhetsfaktorn i de tillåtna spänningarna delas upp i flera partialkoefficienter. Säkerhetsnivån är densamma! E d R d E d F d F k F Dimensionerande värde genom lasteffekt (E... effect; d... design) Snittkrafter genom inverkan F d (V Ed, N Ed, M Ed ) En lasts dimensionerande värde R d ärförmågans dimensionerande värde (R... resistance; d... design) Tvärsnittets bärförmåga (V Rd, N Rd, M Rd ) Stål: R d = R k Trä: R d = k mod Rk F d = F F k M M (F... force) En lasts karakteristiska värde R k ärförmågans karakteristiska värde "faktisk last", brukslast t.ex. momentets motstånd mot sträckgränsen (k... characteristic) t.ex. egenvikt, nyttig last, betongtryck, vind Partialkoefficient för last (från last; F... force) t.ex. för egenvikt, nyttig last, betong, vind Värden från EN M k mod Partialkoefficient för en materialegenskap (från material; M...material) t.ex. för stål eller trä Värden från EN Omräkningsfaktor (endast vid trä för att ta hänsyn till fukten och lastens varaktighet) t.ex. för Doka träbalk H20 Värden enl. EN och EN Jämförelse av säkerhetskoncepten (Exempel) till-koncept E/DIN-koncept [kn] 60<70 [kn] 60 [kn] F flyt ~ 1.65 F till F akt R [kn] k R 90<105 [kn] d M =1.1 E 90 [kn] d F = De i Doka dokumentationen angivna tilllåtna värdena (t.ex.: Q till = 70 kn) motsvarar inte de dimensionerande värdena (t.ex.: V Rd = 105 kn)! Förväxling ska ovillkorligen undvikas! I vår dokumentation anges fortsatt de tilllåtna värdena. Följande partialkoefficienter har beaktats: F = 1,5 M, Trä = 1,3 M, Stål = 1,1 k mod = 0,9 Därmed går det för en EK-beräkning att bestämma alla dimensioneringsvärden från de tillåtna värdena. F akt F till Utnyttjandegrad E d R d /2015

9 nvändarinformation rbetskonsol K Inledning Konsolernas märkning (lastuppgifter) Nationella föreskrifter kan föreskriva märkning av lastuppgifter på konsoler. Det följande formuläret kan kopieras och användas som underlag och underlättar därmed märkningen. Innan märkningen utförs: Kontroll att monteringen är korrekt enligt gällande lagar, normer och föreskrifter genom personer, med lämpliga fackkunskaper, från företaget som ansvarar för monteringen. yggföretag / arbetsplats elastningsinformation Doka arbetskonsol K Motsvarar lastklass (kryssa för tillämpbar) enligt EN Till. utbredd last: Sjokets egenvikt: Detaljerad information om användning se användarinformation resp. projekteringsdokument Datum Namn /2015 9

10 Inledning nvändarinformation rbetskonsol K Doka-tjänster Support i varje projektfas Doka erbjuder ett brett program med tjänster med ett ända mål: Vara ett stöd för din framgång på arbetsplatsen. Varje projekt är unikt. Vad som dock utmärker alla byggprojekt är grundstrukturen med fem faser. Doka känner till sina kunders olika krav och stödjer dig med sina rådgivnings-, planerings- och servicetjänster vid det effektiva genomförandet av formuppgiften med våra formprodukter - i var och en av dessa faser Projektutvecklingsfas nbudsfas Förberedelsefas Ta väl underbyggda beslut tack vare professionell rådgivning Optimera det förberedande arbetet med Doka som erfaren partner Styrd formanvändning för mer effektivitet genom seriöst kalkylerade formkoncept Finna den rätta formlösningen genom hjälp i samband med upphandlingen grundlig analys av utgångssituationen objektiv bedömning av planerings-, utförande- och tidsrisk Framtagande av framgångsrika anbud genom att seriöst kalkylerade riktpriser används rätt formval optimala underlag för tidskalkylering Planera ekonomiskt direkt från start tack vare detaljerade offerter bestämning av lagerhållning anpassning av ledtider och tidpunkter för överlämnande /2015

11 nvändarinformation rbetskonsol K Inledning (Stom-)byggnadsfas 4 5 (Stom-)byggnadsfas Dina fördelar tack vare professionell rådgivning Kostnadsbesparing och tidsvinst Rådgivning och stöd från start ger korrekt val och användning av formsystem enligt plan. Ditt resultat blir ett optimalt utnyttjande av formmaterielen och effektivt formarbete genom korrekta arbetsprocesser. nvända resurser optimalt med hjälp av Doka-formexperter Processoptimering genom exakt planering internationellt erfarna projekttekniker anpassad transportlogistik Hjälp på plats Positivt färdigställande genom professionell hjälp Doka-tjänster står för transparens och effektivitet genom gemensam formretur demontering genom specialister effektiv rengöring och sanering med specialutrustning Maximerad arbetssäkerhet Rådgivning och hjälp vid den korrekta och anpassade användningen resulterar i ökad arbetssäkerhet. Transparens Transparenta tjänster och kostnader gör att behov av improvisationer under och överraskningar i slutet av byggprocessen undviks. Lägre följdkostnader Fackmässig rådgivning avseende val, kvalitet och korrekt användning gör att materialdefekter undviks och minimerar slitage /

12 Systembeskrivning nvändarinformation rbetskonsol K Systembeskrivning Systembeskrivning Det omfattande programmet med färdiga konsoler för varje användningsområde Doka-arbetskonsoler K är förmonterade arbetsplattformar som är direkt klara för användning som rbetskonsol enligt EN Skyddskonsol enligt DIN och ÖNORM 4007 De levereras hopfällda vilket spar plats. På arbetsplatsen fälls de upp med ett handgrepp, lyfts upp med kranen och hakas fast i de förberedda upphängningspunkterna. Praktiska tillbehör underlättar arbetet på arbetsplatsen och gör dyrbara improvisationer överflödiga. Detta är fördelarna med Doka-arbetskonsol K Hög tillåten belastning upp till 6 kn/m 2 (600 kg/m 2 ) - lastklass 6 Enkel planering med de 3,00 eller 4,50 m långa konsolerna Säker hörnövergång med arbetskonsol K ytterhörn och arbetskonsol K innerhörn Utfyllnadsplattform 3,00 m för längdanpassning och ytterhörn med integrerat skyddsräcke i en del Nedsänkbara kranupphängsningspunkter garanterar en jämn, säker konsolarbetsyta ingen ställen där man kan snubbla på utstickande delar Lång livslängd genom robust utförande, laserade trädelar och e ståldelar Plankorna är på kortsidan skyddade med stålprofil Klätterform K komplett klätterfunktion genom komplettering med få Doka-standarddelar för användning som tippbar klätterform Förlängare och hängställning som systemdelar för att överbrygga våningsöppningar och för säkra efterarbeten Överbryggning av vägg- och fönsteröppningar Skyddsräcksförlängare K och skyddsnät för utökning och säkring av taksäkringsfunktionen Ändskyddsgrind T för ett snabb och säker avstängning vid konsolens ände Två upphängningsvarianter för anpassning till aktuella förhållanden på arbetsplatsen: - konusupphängning - bygelupphängning Förskjutning av konsolnivån genom upphängningsbalk K2 med 0,50 m och 1,00 m uppåt eller nedåt Liten lager- och transportvolym /2015

13 nvändarinformation rbetskonsol K Systembeskrivning nvändningsområden rbetskonsol K uppfyller kraven enligt EN , DIN 4420 del 1 och ÖNORM 4007 resp. arbetsmiljöföreskrifter. nvändningsexempel för lastklasserna Lastklass 2 För underhållsarbeten, speciellt fasadrengöring Endast för arbeten där byggmaterial eller byggdelar inte behöver förvaras på konsolerna. Lastklass 3 T.ex. för puts- och stuckaturarbeten, inklädnads- och fogarbeten, reparationer och som armerings- eller gjutställning vid betongarbeten. Materialet som lagras på konsolerna får inte sättas ned med lyftanordningar. Förutsättning: När material förvaras på konsolerna måste det finnas en fri bredd av 0,20 m för passage. Till. utbredd last: 1,5 kn/m 2 (150 kg/m 2 ) Till. utbredd last: 2,0 kn/m 2 (200 kg/m 2 ) Den faktiska belastningen utgörs av summan av det lagrade materialets vikt och personernas vikt. För varje person antas en vikt av 100 kg. Lastklass 4, 5, 6 Vanligtvis för murnings- och putsarbeten, plattoch stenarbeten samt tunga montagearbeten. yggnadsmaterial och byggdelar får sättas ned på konsolerna med hjälp av lyftanordning. Förutsättning: När material förvaras på konsolerna måste det finnas en fri bredd av 0,20 m för passage. 4 3,0 kn/m 2 (300 kg/m 2 ) Till. utbredd last Lastklass 5 4,5 kn/m 2 (450 kg/m 2 ) eller delytlast 6 6,0 kn/m 2 (600kg/m 2 ) Den faktiska belastningen utgörs av summan av det lagrade materialets vikt och personernas vikt. För varje person antas en vikt av 100 kg. Översikt för användningsområden med form rbetsställning utan form Skyddsställning Skyddsräcke Takskyddsräcke Skyddstak Detaljerad information om de respektive användningsområdena se kapitlet "rbetsställning" resp. "Skyddsställning"! /

14 Systembeskrivning nvändarinformation rbetskonsol K Planering av utförande Med programmet arbetskonsoler K Upphängningspunkterna hos arbetskonsolerna K 3,00m och 4,50m ligger alltid på samma avstånd, 150 cm, (kantavstånd 75 cm) varigenom planering och montering på arbetsplatsen förenklas. Undantag: Vid arbetskonsol K innerhörn är kantavståndet 80 cm. Observera: Kortsidan hos arbetskonsol K innerhörn, där skyddsräcket är öppet, måste vara riktad mot väggen ) 250* 300 5) ) 150 4) ) 75 E 22,5 40 1) 36 2) 247 E 40 1) 36 2) ) D E 40 1) 36 2) 80 3) ) D D 80 3) 80 3) 150 4) 264 1) 268 2) 264 1) 150 4) 268 2) ) 150 4) 150 4) ) ) ) ) 150 4) ) ) 36 2) 22,5 D *... den faktiska längdjusteringen är ca 5 cm större än det angivna systemmåttet. 1)... Mått vid konupphängning 2)... Mått vid användning med bygelhuvud K-ES 3)... Fixmått i hörnområdet (arbetskonsol K innerhörn) 4)... Upphängningarnas centrumavstånd 5)... Konsolernas nominella mått Doka ytterväggskonsol K 3,00m Doka ytterväggskonsol K 4,50m Doka arbetskonsol K ytterhörn D Doka arbetskonsol K innerhörn E Utfyllnadsplattform 3,00m /2015

15 nvändarinformation rbetskonsol K Systembeskrivning Huvuddelar Doka arbetskonsol K konsollängden kan väljas allt efter behov: - 3,00 m (2 konsoler) - 4,50 m (3 konsoler) Upphängningspunkterna har alltid samma avstånd, 1,50 m Hörnlösningar Säker hörnövergång med arbetskonsol K ytterhörn och arbetskonsol K innerhörn Doka arbetskonsol K ytterhörn Doka arbetskonsol K innerhörn Längdanpassning Utfyllnadsplattform 3,00 m för längdanpassning och ytterhörn med integrerat skyddsräcke i en del /

16 Systembeskrivning nvändarinformation rbetskonsol K Doka arbetskonsol K i detalj Systemmått: a Infästningspunkter Inga utstickande delar: Nedsänkbara kraninfästningspunkter garanterar en jämn, säker arbetsyta. Främre infästningspunkt akre infästningspunkt b e d c g f a mm b mm c mm d mm e mm f mm g mm Konus- och bygelupphängningar är möjliga Infästning av stödben nslutningsmuffar för infästning av stödbenen är integrerade i konsolen. Genom enkel komplettering av arbetskonsol K med bygelhuvud K-ES är konsolen klar för bygelupphängningar. D ygelhuvud K-ES Doka arbetskonsol K nslutningsmuff Stödben D Stjärnskruv /2015

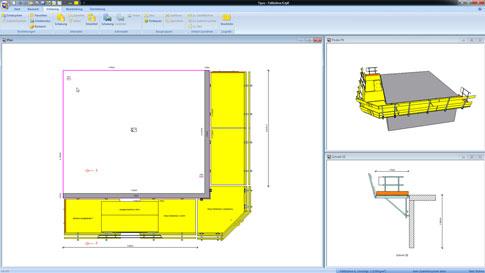

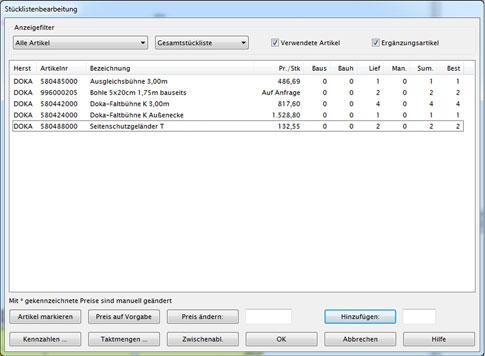

17 nvändarinformation rbetskonsol K Systembeskrivning Formplanering med Tipos-Doka Tipos-Doka hjälper dig att forma ännu billigare lltid rätt mängd formar och tillbehör Tipos-Doka har utvecklats för att vara ett stöd för dig vid planeringen av dina Doka formar. För väggoch valvformar samt konsoler har du därmed tillgång till de verktyg som även Doka använder vid planering. Enkel hantering, snabba och säkra resultat Det lättanvända gränssnittet gör att arbetet går snabbt. Från konstruktionsinmatningen med Schal-Igel - till manuell anpassning av formlösningen. Din fördel: Du spar tid. Talrika standardlösningar och hjälpprogram gör att du alltid hittar en optimal teknisk och ekonomisk lösning för ditt formproblem. Det ger dig en säker arbetsplats och sparar kostnader. Du kan arbeta direkt med materialförteckningarna, planer, vyer, snitt och perspektiv. tt ritningarna är så detaljerade ökar användningssäkerheten. Tipos-Doka planerar med arbetskonsol K bland annat: Distribution av arbetskonsolerna motsvarande lastklasserna Längdjusteringar Hörnlösningar Ändavstängare Höjdförskjutning De automatiskt framställa styckelistorna kan överföras till och vidarebearbetas i många olika program. Formdelar och tillbehör som vid behov måste införskaffas med kort varsel eller ersättas genom improvisation är alltid dyra. Därför erbjuder Tipos-Doka fullständiga stycklistor som inte lämnar någon plats för improvisationer. Planering med Tipos-Doka undviker kostnader, innan de uppstår. Och ditt lager kan utnyttja lagerförda delar optimalt. Så tydliga kan form- och konsolframställningar vara. åde för konstruktion och den spatiala visningen hävdar sig Tipos-Doka /

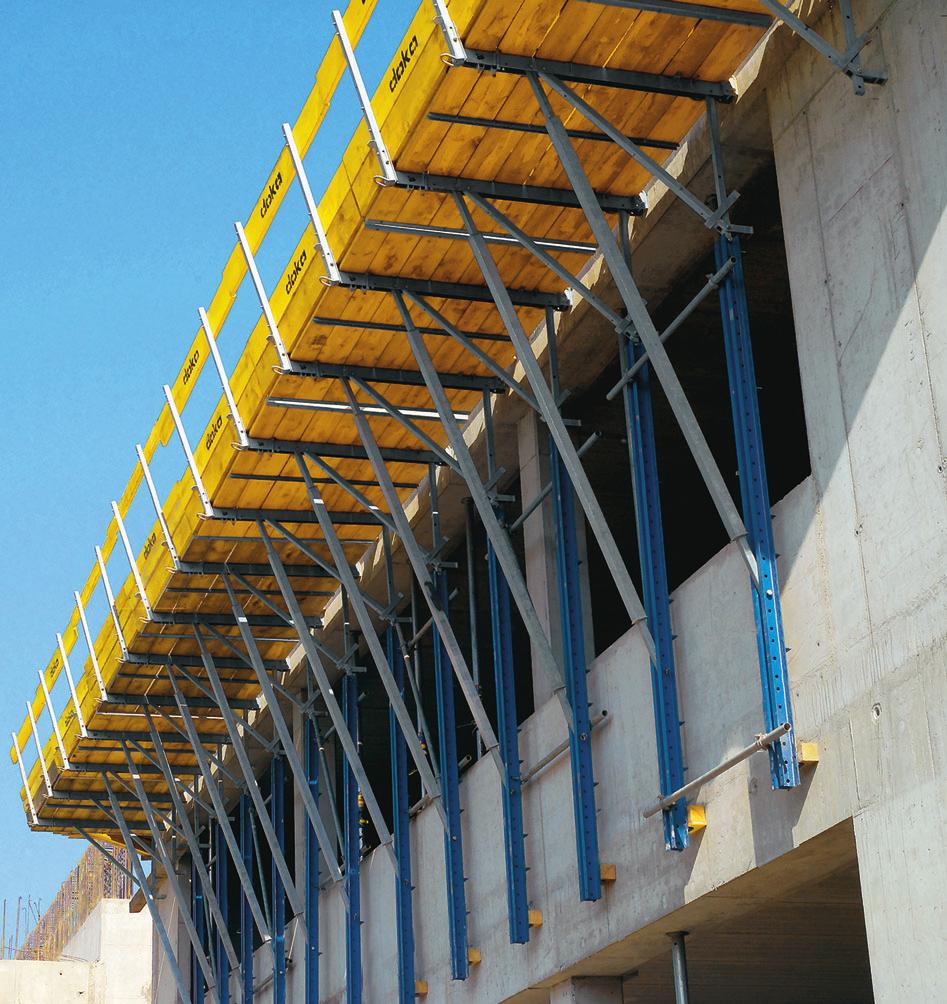

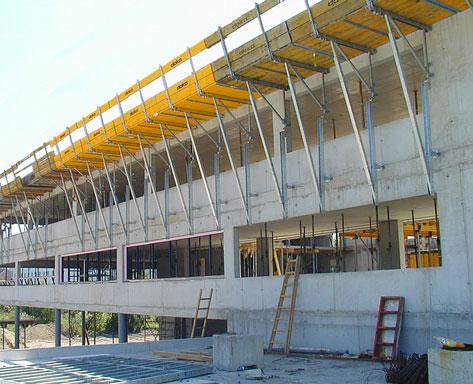

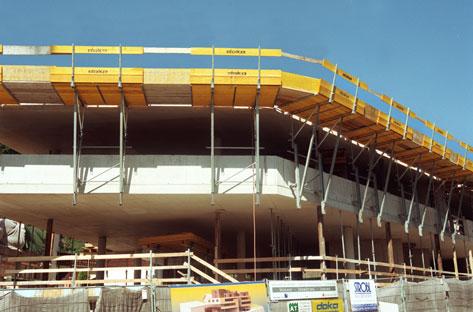

18 Systembeskrivning nvändarinformation rbetskonsol K Exempel från praktiken /2015

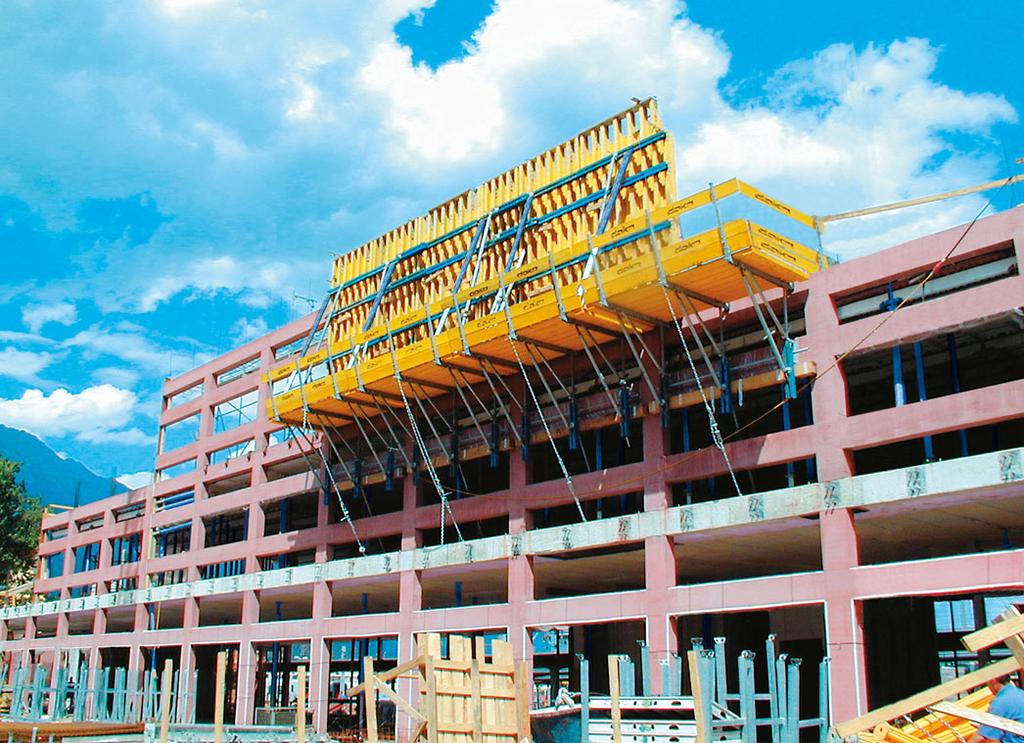

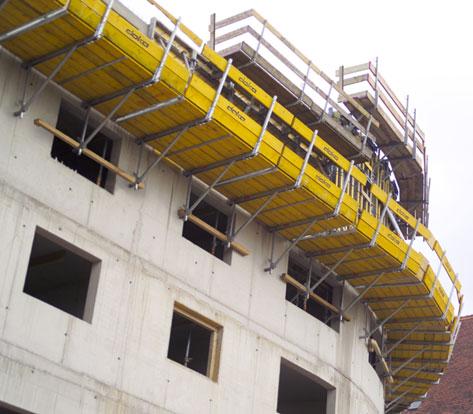

19 nvändarinformation rbetskonsol K Systembeskrivning /

20 rbetsställning nvändarinformation rbetskonsol K rbetsställning rbetsställning rbetsplattform med form H (horisontallast) och V (vertikallast) avser lasterna i upphängningspunkten. Dessa laster täcker alla angivna användningsfall. yggnaden respektive alla byggnadsdelar måste kontrolleras beträffande stabiliteten med beaktande av dessa uppgifter. Form på arbetskonsol med stöd Form på bjälklag med stöd Upphängning Lastklass 2 (till. utbredd last 1,5 kn/m 2 (150 kg/m 2 ) på arbetskonsol och på gjutkonsol) Gjutkonsolernas max. bredd 1,20 m. Upphängningskonus H = 14,0 kn V = 24,0 kn Ingjutningsbygel ES* H = 14,0 kn V = 18,0 kn Upphängningskonus H = 14,0 kn V = 24,0 kn Ingjutningsbygel ES* H = 14,0 kn V = 18,0 kn Längdjustering 1,00 m 0,75 m 1,00 m 0,75 m Hängsställning tillåtet inte tillåtet tillåtet inte tillåtet rbetskonsol K innerhörn tillåtet inte tillåtet tillåtet inte tillåtet Formhöjd 3,00 m 3,00 m 5,50 m 4,00 m Vindhastighet upp till 55 km/h (motsvarande UVV (tyska arbetsmiljöföreskrifter för kranar)). Vid en vindhastighet upp till 45 km/h är en formhöjd på 4,00 m möjlig. Formen måste stängas vid högre vindhastigheter samt varje gång arbetspasset avslutas eller vid längre avbrott i arbetet. Fixera motformens stödben stabilt på valvet. * eakta höjdläge för arbetskonsol K relaterat till överkant bjälklag. Se kapitel "ygelupphängningar" Stjärnskruv Motform SE UPP Stödben på arbetskonsolen: placera endast över konsolen (stålet) endast i de avsedda anslutningsmuffarna och fixera endast med stjärnskruvar. Spännstag 15,0mm förbjudet! Observera: De ovan angivna värdena för den till. utbredda lasten och längdjusteringen ska även användas vid användning av inner- och ytterhörn /2015

21 nvändarinformation rbetskonsol K rbetsställning rbetsplattform utan form Doka arbetskonsol K 3,00m och 4,50m H (horisontallast) och V (vertikallast) avser lasterna i upphängningspunkten. Dessa laster täcker alla angivna användningsfall. yggnaden respektive alla byggnadsdelar måste kontrolleras beträffande stabiliteten med beaktande av dessa uppgifter. Upphängningsvarianter 1) Upphängningskonus Förankringsbult 15,0 + und-upphängningskonus 15,0 Upphängningskonus 15,0 för isolering upp till 11cm (isoleringstjocklek upp till 6 cm) Upphängningskonus 15,0 för isolering upp till 11cm (isoleringstjocklek upp till 11 cm) Ingjutningsbygel ES Ingjutningshylsa 30kN 15,0 Upphängningsprofil K/ES Upphängningsbeslag K/ES H = 9,2 kn V = 9,2 kn Lastklass 2 till. utbredd last 1,5 kn/m 2 (150 kg/m 2 ) H = 16,2 kn V = 16,0 kn Lastklass 3 till. utbredd last 2,0 kn/m 2 (200 kg/m 2 ) Lastklass 4 till. utbredd last 3,0 kn/m 2 (300 kg/m 2 ) Lastklass 5 till. utbredd last 4,5 kn/m 2 (450 kg/m 2 ) H = 25,0 kn V = 26,0 kn Lastklass 6 till. utbredd last 6,0 kn/m 2 (600 kg/m 2 ) Längdjustering 1,00 m 2,50 m 2) 1,50 m 2) 1,00 m 0,75 m 0,50 m 1) Se även kapitlet "Översikt över upphängningsvarianterna". 2) Utför längdjustering över 1,00 m endast med utfyllnadsplattform 3,00m. Doka arbetskonsol K innerhörn Lastklass 2 till. utbredd last 1,5 kn/m 2 (150 kg/m 2 ) Lastklass 3 till. utbredd last 2,0 kn/m 2 (200 kg/m 2 ) 2) Utför längdjusteringar över 1,00 m endast med utfyllnadsplattform 3,00m. Lastklass 4 till. utbredd last 3,0 kn/m 2 (300 kg/m 2 ) Lastklass 5 till. utbredd last 4,5 kn/m 2 (450 kg/m 2 ) Lastklass 6 till. utbredd last 6,0 kn/m 2 (600 kg/m 2 ) Längdjustering 1,00 m 2,50 m 2) 1,50 m 2) inte tillåtet inte tillåtet inte tillåtet Doka arbetskonsol K ytterhörn Lastklass 2 till. utbredd last 1,5 kn/m 2 (150 kg/m 2 ) Lastklass 3 till. utbredd last 2,0 kn/m 2 (200 kg/m 2 ) Lastklass 4 till. utbredd last 3,0 kn/m 2 (300 kg/m 2 ) Längdjustering 2,50 m 2) 1,50 m 2) 3) inte tillåtet 2) Utför längdjustering över 1,00 m endast med utfyllnadsplattform 3,00m. 3) Längdjusteringar upp till 2,50 m tillåtet, när utfyllnadsplattformen på båda sidor har upplag på en arbetskonsol K ytterhörn (t.ex. pelare) /

22 Förankring i konstruktionen nvändarinformation rbetskonsol K Förankring Förankring i konstruktionen i konstruktionen Översikt över upphängningsvarianterna Konusupphängningar Upphängning i betong utan isolering (standardupphängning) Förlorade delar Plasthylsa Ingjutningsstag 15,0 15,0/5cm Utfyllnadskonus 15,0/5cm Återvinningsbara delar Spännstag 15,0 längd ca 20 cm Tallriksmutter 15,0 Upphängningskonus 15,0/5cm eller eller eller Ingjutningsstag 15,0 Plasthylsa S 15,0/5cm Spikbleck 15,0 utan isolering (variant med ingjutningshylsa) Förlorade delar Återvinningsbara delar Ingjutningshylsa 30kN/15,0 Spikkonus 15,0 Upphängningskonus 30kN/15,0 vid isolering upp till 11 cm Förlorade delar Plasthylsa 15,0 för isolering upp till Ingjutningsstag 15,0 11cm Återvinningsbara delar Upphängningskonus 15,0 för isolering Konusskruv Rd28 upp till 11cm eller Ingjutningsstag 15,0 ev. kompletterad med Spikbleck Rd28 I efterhand genom att borra tillverkad upphängningspunkt Förlorade delar Återvinningsbara delar Förankringsbult 15,0 Spännstag 15,0 Förankringsbult, installationrör und-upphängningskonus 15, /2015

23 nvändarinformation rbetskonsol K Förankring i konstruktionen Upphängningar genom infästning på betongbjälklaget utan isolering resp. vid isolering upp till 10 cm Återvinningsbar del Upphängningsbeslag K Förankringssituation vid isolering resp. fasadtegel 10 till 30 cm Återvinningsbar del Upphängningsprofil K Sektion i betongen a Upphängning för synlig betong Utfyllnadskonen för synlig betong 15,0 5cm är speciellt lämplig för projekt med synlig betong för vilka det behövs en enhetlig hålbild för förankrings- och upphängningsställena a cm (vid betongtäckskikt 5 cm på båda sidor) Ingjutningskon för synlig betong 15,0 5cm Ingjutningsstag dubbel 15,0 Synlig betongplugg 41mm En Doka-tekniker måste kontaktas för projekt där denna upphängning används. Synligt resultat: Säkerhetsanvisning: Utfyllnadskonen för synlig betong används endast vid upphängningsställen som är placerade upp till 80 cm under betongens överkant. nledningen är den reducerade bärförmågan på grund av att spännstaget på formsidan har ett mindre inskruvningsdjup. Tr Enhetlig, regelbunden hålbild för förankrings- resp. upphängningsställena /

24 Förankring i konstruktionen ygelupphängningar För att haka fast arbetskonsolen K måste ett bygelhuvud K-ES vara monterat på varje upphängningsuvud. 1) Placera bygelhuvud K-ES i upphängningshuvudet på arbetskonsolen K 2) Sätt i låsbulten ES Upphängning i betongbjälklag nvändarinformation rbetskonsol K utan isolering (standardupphängning) Förlorad del Ingjutningsbygel ES 2 st. per upphängningsställe 2 Upphängningar genom infästning på betongbjälklaget 1 utan isolering resp. vid isolering upp till 10 cm Återvinningsbar del Upphängningsbeslag ES 3) säkra genom att vrida spärren 1 st. per upphängningsställe vid isolering resp. fasadtegel 10 till 30 cm Återvinningsbar del Upphängningsbeslag ES st. per upphängningsställe /2015

25 nvändarinformation rbetskonsol K Förankring i konstruktionen /

26 Förankring i konstruktionen nvändarinformation rbetskonsol K Konusupphängningar På Varning för otillräcklig inskruvningslängd av förankringsdetaljerna t ex ingjutningsstaget i utfyllnadskonusen. Det kan leda till reducerad bärförmåga med person- eller materiella skador som följd. Skruva alltid in komponenter till stopp. eakta angivet mått fram till markeringen på ingjutningsstagen. Se till att förankringsdetaljerna på den senare upphängningen har samma betongtäckning. nvänd inte utfylladskonus som skarvmutter. ind fast ingjutningsstag med najtråd i armeringen. Detta förhindrar att de lossar vid gjutning och vibrering. VRNING Spännstag typ dwg-, upphängnings- och kopplingsdelar! Svetsa eller värm inte upp dessa delar. Skadade, genom korrosion eller av slitage försvagade delar ska kasseras. marknaden finns även konus och tillbehör för 2 cm betongtäckskikt. Det är följande artiklar: Upphängningskonus 15,0 artikel nr Utfyllnadskonus 15,0 artikel nr Plasthylsa 15,0 artikel nr Plasthylsa S 15,0 artikel nr Utförandet av upphängningsställena sker analogt med anvisningen för upphängningskonus 15,0/5cm. Man bör särskilt tänka på att inte blanda komponenter med olika betongtäckskikt (se varningsanvisning ovan)! Upphängning vid konusupphängningar: a Dimensionering av upphängningspunkt Erforderlig kubhållfasthet hos betongen vid belastningstidpunkten ska projektberoende fastställas av konstruktören och beror på följande faktorer: faktiskt uppträdande last längd för ingjutningsstaget utan resp. med platta armering resp. tilläggsarmering kantavstånd Konstruktören ska kontrollera krafternas överföring in i konstruktionen samt den totala konstruktionens stabilitet. Den erforderliga kubhållfastheten f ck,cube,current måste dock uppgå till minst 10 N/mm 2. Upphängning i betong utan isolering (standardupphängning) Erforderliga verktyg: Spärrskaft 1/2" Trekantshylsa, utfyllnadskonus 15,0 DK Utfyllnadsställe med genomborrning av formytan orra hål ø=18 mm i formytan (läge enligt utföranderesp montageplan). Skruva in ingjutningsstag i utfyllnadskonusen till stopp. Skjut spännstag 15,0 (längd ca 20 cm) genom formytans hål, skruva in i utfyllnadskonusen och dra åt med tallriksmutter 15,0. a E H G a... Konusaxel till plattformens överkant 6,5 cm a... 1 cm Ingjutningsstag med platta 15,0 eller ingjutningsstag utan platta 15,0 Utfyllnadskonus 15,0 5cm D Plasthylsa S 15,0 5cm E F Markering Spännstag 15,0mm G Tallriksmutter 15,0 H Längsgående armering och -järn min. ø 8 mm, avstånd max. 15 cm 1 cm avstånd mellan markering och konus /2015

27 nvändarinformation rbetskonsol K Observera: Utfyllnadskonus 15,0 5cm levereras med plasthylsor S 15,0 5cm. Vid varje ny användning ska nya plasthylsor användas! Utfyllnadsställe utan genomborrning av formytan (när t.ex. Doka träbalk eller profil från ramlucka ligger direkt bakom utfyllnadsställets läge). Spika fast utfyllnadskonusen med spikbleck 15,0 på formytan (läge enligt projektplan). Skruva in ingjutningsstag i utfyllnadskonusen till stopp E G a F Före gjutning Förankring i konstruktionen Kontrollera utfyllnads- och upphängningsställen en gång till. Upphängningsställe Varning för alltför kort inskruvningslängd av upphängningskonorna. Den därigenom reducerade bärförmågan kan leda till att upphängningen inte fungerar med följden person- och sakskador. landa aldrig upphängnings koner med olika betongtäckskikt - kan leda till otillräcklig inskruvningslängd. Skruva alltid in förankringsdetaljerna till stopp. Skruva ur utfyllnadskonus och spikbleck 15,0 med spärrskaft 1/2" och trekantshylsa, utfyllnadskonus 15,0 DK. Vid noggrann montering och demontering utan våld kan spikbleck 15,0 användas flera gånger. Skruva in upphängningskonus 15,0 till stopp och dra åt med spärrskaft 1/2". a... 1 cm Ingjutningsstag med platta 15,0 eller ingjutningsstag utan platta 15,0 Utfyllnadskonus 15,0 5cm D Plasthylsa S 15,0 5cm E Markering F Spikbleck 15,0 G Längsgående armering och -järn min. ø 8 mm, avstånd max. 15 cm 1 cm avstånd mellan markering och konus. Ingjutningsstag 15,0 d d... min. 16,0 cm a... 74,0 cm (vid betongtäckskikt 5 cm på båda sidor) I Upphängningskonus 15,0 5cm a I Observera: Utfyllnadskonus 15,0 5cm levereras med plasthylsor S 15,0 5cm. Vid varje ny användning ska nya plasthylsor användas! Förankring i väggen Ingjutningsstag m platta 15,0/16cm Vid användning av spikbleck 15,0 rekommenderar vi att plasthylsa S 15,0 5cm används. Denna har en trumpetformad ände vilket förbättrar anslutningens täthet. b a I a cm (vid betongtäckskikt 5 cm på båda sidor) b... min. 20 cm I Upphängningskonus 15,0 5cm Ytterligare möjligheter för förankring i vägområdet se användarinformationen Doka klätterform K" /

28 Förankring i konstruktionen Upphängning i betong vid reducerade lastkrav Efter formrivningen nvändarinformation rbetskonsol K Ta bort spikkonus från förankringsstället. VRNING Ingjutningshylsa 30kN 15,0 får endast användas upp till lastklass 3. Det är förbjudet att sätta ned formar eller tunga laster! b a eakta typgodkännande (Z )! Montera ingjutningshylsa Spika fast spikkonus på formyta (läge enligt utförande- resp. montageplan) a... etongtäckskikt 4,0 cm b... Monteringsdjup 11,5 cm Spikkonus 15,0 Skruva i upphängningskonus med spärrskaft 1/2" till stopp E Spikkonus 15,0 Tätning Se till att tätningen () sitter korrekt! Skjut på ingjutningshylsan på spikkonusen E Upphängningskonus 30kN 15,0 Ingjutningshylsa 30kN 15, Återanvändning av upphängningspunkten permanent korrosionsskydd Fixera ingjutningshylsan vid armeringen med hjälp av najtråd. Det förhindrar att den lossnar vid gjutning och vibrering. Om hållfastheten så kräver lägg i extra armering. När en ej "standard" - ingjutningshylsa 30 kn/15,0 används kan ett permanent korrosionsskydd av upphängningspunkten erhållas genom elektrokemisk effekt genom att en zinkplugg 15,0 skruvas in i efterhand. nvändningsområde: speciellt brobyggnad: pelare bärande konstruktion För de upphängningspunkter där en renovering av byggnaden ska ske efter flera år /2015

29 nvändarinformation rbetskonsol K Upphängning i betong isolering upp till 11 cm Erforderliga verktyg: Spärrskaft 1/2" Spärrskaft 3/4 Universal trekantshylsa 15,0/20,0 Utfyllnadsställe Utfyllnadsställe Förankring i konstruktionen utan genomborrning av formytan (när t.ex. Doka träbalk eller profil från ramlucka ligger direkt bakom utfyllnadsställets läge). Spika fast spikbleck Rd28 på formytan (läge enligt projektplan). Skruva på upphängningskonus 15,0 för isolering upp till 11cm på spikblecket Rd28. Skruva in ingjutningsstag i utfyllnadskonusen till stopp. med genomborrning av formytan orra hål ø=30 mm i formytan (läge enligt projektplan). Skruva in ingjutningsstag med platta eller utan platta i upphängningskonusen 15,0 för isolering upp till 11cm. Sätt på konusskruv RD 28 genom hålet i formytan, skruva in i konusen och dra åt E a G F a... 0,5 cm Ingjutningsstag med platta 15,0 eller ingjutningsstag utan platta 15,0 Upphängningskonus 15,0 för isolering upp till 11cm D Plasthylsa 15,0 för isolering upp till 11cm E Markering E F Konusskruv RD 28 a G G Längsgående armering och -järn min. ø 8 mm, avstånd max. 15 cm F a... 0,5 cm Ingjutningsstag med platta 15,0 eller ingjutningsstag utan platta 15,0 Upphängningskonus 15,0 för isolering upp till 11cm D Plasthylsa 15,0 för isolering upp till 11cm E F Markering Spikbleck Rd28 G Längsgående armering och -järn min. ø 8 mm, avstånd max. 15 cm 0,5 cm avstånd mellan markering och konus. Observera: Upphängningskonusar 15,0 för isolering upp till 11cm levereras med plasthylsor (D). Vid varje ny användning ska nya plasthylsor användas! 0,5 cm avstånd mellan markering och konus. Observera: Upphängningskonusar 15,0 för isolering upp till 11cm levereras med plasthylsor (D). Vid varje ny användning ska nya plasthylsor användas! /

30 Förankring i konstruktionen Före gjutning Kontrollera utfyllnads- och upphängningsställen en gång till. Upphängningsställe Varning för alltför kort inskruvningslängd av upphängningskonorna. Den därigenom reducerade bärförmågan kan leda till att upphängningen inte fungerar med följden person- och sakskador. landa aldrig upphängnings koner med olika betongtäckskikt - kan leda till otillräcklig inskruvningslängd. Skruva alltid in förankringsdetaljerna till stopp. Skruva av spikbleck Rd28 med spärrskaft 1/2". Vid noggrann montering och demontering utan våld kan spikblecket Rd28 användas flera gånger. Skruva in konusskruven RD 28 till stopp och dra åt med spärrskaft 1/2". a nvändarinformation rbetskonsol K Upphängningspunkt utförd i efterhand genom borrning i betongväggar med förankringsbult 15,0+ bund-upphängningskonus 15, a... orrhålets djup min. 250 mm h... 6,5 cm Förankringsbult 15,0 (förlorad stagdel) Spännstag 15,0 und-upphängningskonus 15,0 a h d F Innan användning ska monteringsanvisningarna för Förankringsbult 15,0" och "und-upphängningskonus 15,0" ovillkorligen beaktas! d... min. 16,0 cm F Konusskruv RD 28 Mått a (monteringsdjup) Ingjutningsstag 15,0 Ingjutningsstag m platta 15,0/16cm 92,5 cm 44,6 cm Extra verktyg för att utföra upphängningspunkt: Formtrycksmätare, bestående av - 1 Stk. Hålkolvscylinder - 1 Stk. Hydraulikhandpump - 1 Stk. Tryckbock - 1 Stk. Transportlåda Förankringsbult-installationrör Spännstagsnyckel 15,0/20,0 Tallriksmutter 15,0 ergborr ø=37 eller 38 mm eller elastningsinstrument 200 kn, bestående av - 1 st. Ihålig kolvcylinder RH302-1 Stk. Hydraulikhandpump - 1 st. Tryckbock - 1 Stk. Transportlåda - 1 st. Förankringsbult-installationsrör Spännstagsnyckel 15,0/20,0 Tallriksmutter 15,0 ergborr ø=37 eller 38 mm elastningsinstrument och belastningsinstrument 300kN kan inte kombineras! Hållfasthetskontroll Varje förankringsställe skall utsättas för hållfasthetskontroll /2015

31 nvändarinformation rbetskonsol K Upphängningar genom infästning på betongbjälklaget utan isolering resp. vid isolering upp till 10 cm med upphängningsbeslag K a Förankring i konstruktionen vid isolering resp. fasadtegel 10 till 30 cm med upphängningsprofil K a c D b b a... 60,0 cm b... min. 16,0 cm Upphängningsbeslag K Isolering max. 10 cm Doka expressanker 16x125mm a ,0 cm b... min. 16,0 cm c... max. 30,0 cm Upphängningsprofil K Isolering Fasadtegel D Doka expressanker 16x125mm VRNING Upphängningsbeslaget får endast användas vid lastklass 2. Det är förbjudet att sätta ned formar eller tunga laster! Minsta bärförmåga för expanderskruvar(dessa krafter uppträder samtidigt): dragkraft: 5,0 kn tvärkraft: 9,2 kn t.ex.: Doka expressankare 16x125mm Minimivärde för den karakteristiska kubhållfastheten (f ck,cube ): 25 N/mm 2 resp. 250 kg/cm 2 (betong 20/25) VRNING Upphängningsprofilen får endast användas vid lastklass 2. Det är förbjudet att sätta ned formar eller tunga laster! Minsta bärförmåga för expanderskruvar(dessa krafter uppträder samtidigt): dragkraft: 5,0 kn tvärkraft: 9,2 kn t.ex.: Doka expressankare 16x125mm Minimivärde för den karakteristiska kubhållfastheten (f ck,cube ): 25 N/mm 2 resp. 250 kg/cm 2 (betong 20/25) eakta monteringsanvisning "Doka-expressanker 16x125mm"! eakta monteringsanvisning "Doka-expressanker 16x125mm"! Monteringsförslag vid tegelvägg: Utelämna tegel vid upphängningen. Demontering kan i detta fall ske inifrån. Monteringsförslag vid tegelvägg: Utelämna tegel vid upphängningen. Demontering kan i detta fall ske inifrån Innan expressankare eller expanderskruv lossas ska du säkerställa att plattformarna redan har tagits bort från upphängningspunkterna! Innan expressankare eller expanderskruv lossas ska du säkerställa att plattformarna redan har tagits bort från upphängningspunkterna! /

32 Förankring i konstruktionen nvändarinformation rbetskonsol K ygelupphängningar Genom de långa hakarna krävs det normalt inte någon extra säkring mot att plattformarna ska flytta sig. Viktig information: Vid montering på exponerade ställen (t.ex. sluten fasad där plattformar monteras nära byggnadens överkant och samtidig stormvarning) ska plattformarna säkras extra så de inte kan flytta sig. (Koppla t.ex. samman plattform och upphängningspunkter med ett band med snabbkoppling 55cm). Upphängning i betong utan isolering (standardupphängning) Ingjutningsbyglarna ES från Doka motsvarar föreskrifterna i DIN, EN och ÖNORM. För andra bygelutföranden ska en hållfasthetskontroll utföras. Förankringsvarianterna enligt DIN kan användas likvärdigt. a e f b c d f a... min. 50 cm b... min. 13,0 cm c... 17,5 cm d... 9,0 till 10,0 cm e... 8,0 cm f... 4,0 cm Ingjutningsbygel ES Deformera inte ingjutningsbyglar (böja, bocka etc.)! karakteristisk kubhållfasthet (f ck,cube ): min. 10 N/mm 2 resp. 100 kg/cm /2015

33 nvändarinformation rbetskonsol K Upphängningar genom infästning på betongbjälklaget utan isolering resp. vid isolering upp till 10 cm med upphängningsbeslag ES a c Förankring i konstruktionen vid isolering resp. fasadtegel 10 till 30 cm med upphängningsprofil ES a c D b d b a... 60,0 cm b... min. 16,0 cm c... 7,7 cm Upphängningsbeslag ES Isolering max. 10 cm Doka expressanker 16x125mm a ,0 cm b... min. 16,0 cm c... max. 30,0 cm d... 7,7 cm Upphängningsprofil ES Isolering Fasadtegel D Expressanker 16x125mm VRNING Upphängningsbeslaget får endast användas vid lastklass 2. Det är förbjudet att sätta ned formar eller tunga laster! Minsta bärförmåga för expanderskruvar(dessa krafter uppträder samtidigt): dragkraft: 5,0 kn tvärkraft: 9,2 kn t.ex.: Doka expressankare 16x125mm Minimivärde för den karakteristiska kubhållfastheten (f ck,cube ): 25 N/mm 2 resp. 250 kg/cm 2 (betong 20/25) eakta monteringsanvisning "Doka-expressanker 16x125mm"! VRNING Upphängningsprofilen får endast användas vid lastklass 2. Det är förbjudet att sätta ned formar eller tunga laster! Minsta bärförmåga för expanderskruvar(dessa krafter uppträder samtidigt): dragkraft: 5,0 kn tvärkraft: 9,2 kn t.ex.: Doka expressankare 16x125mm Minimivärde för den karakteristiska kubhållfastheten (f ck,cube ): 25 N/mm 2 resp. 250 kg/cm 2 (betong 20/25) eakta monteringsanvisning "Doka-expressanker 16x125mm"! Monteringsförslag vid tegelvägg: Utelämna tegel vid upphängningen. Demontering kan i detta fall ske inifrån. Monteringsförslag vid tegelvägg: Utelämna tegel vid upphängningen. Demontering kan i detta fall ske inifrån Innan expressankare eller expanderskruv lossas ska du säkerställa att plattformarna redan har tagits bort från upphängningspunkterna! Innan expressankare eller expanderskruv lossas ska du säkerställa att plattformarna redan har tagits bort från upphängningspunkterna! /

34 Montering nvändarinformation rbetskonsol K Montering Montering Monteringsförlopp Doka arbetskonsol K Lyft staplade konsoler med kran eller gaffeltruck från transportfordonet och lägg dem på ett jämnt, fast underlag. Lyfta konsoler en och en Fälla upp skyddsräcke Fäll upp skyddsräcke. När du kommer till stopp lyft då och låt räcket gå i läge. rbetskonsol K Fäst 4-parts kättinglänga i de främre och i dom bakre infästningspunkterna. Häng endast upp enstaka konsoler på detta sätt. D Doka arbetskonsol K D Skyddsräcke Doka arbetskonsol K Doka 4-parts kätting 3,20m akre infästning för lyft (1) Haka fast lyftredskapet Dra upp kranbyglarna, fäst 4-parts kättinglänga (t.ex. Doka-4-parts kätting 3,20m) och lyft arbetskonsolen K. E F Doka 4-parts kätting 3,20m E Kranbygel (fram) F akre infästning för lyft (2) /2015

35 nvändarinformation rbetskonsol K Montering Fälla ut trycksträva SE UPP När trycksträvans spärr lossas svänger strävan ned! Håll fast strävan med handen. Lyft först därefter den röda låsbygeln och dra ut spärrbygeln till stopp. Sänk sakta ned trycksträvan för hand. Hänga upp arbetskonsol K För alla typer av upphängningar gäller: Lyft arbetskonsol K med 4-parts kättinglänga. G H I Därvid lyfts de främre kranbyglarna och öppnar urlyftningsspärren. När arbetskonsol K har hängts upp på upphängningskonus är 4-parts kättinglänga avlastad G Låsbygel (röd) H Spärrbygel I Sträva Fixera vertikal sträva Fäll upp den vertikala strävan och fixera den genom att skjuta in spärrbygeln. Säkra spärrbygeln mot ofrivillig öppning genom att sätta på låsbygeln Kranbygeln faller ned i utgångsläget och spärrar därmed konsolen automatiskt så att den inte kan lyfts ur. Spärrat läge = kranbygel ligger i linje med konsolytan. G H J G Låsbygel (röd) H Spärrbygel J Vertikal sträva rbetskonsol K är klar att använda /

36 Montering Längdanpassning Viktig information: Vid montering på exponerade ställen (t.ex. sluten fasad där plattformar monteras nära byggnadens överkant och samtidig stormvarning) ska plankor och utfyllnadsplattformar säkras extra så de inte kan flytta sig. (Koppla t.ex. samman skyddsräcke och utfyllnadsplattformens räcke med två hopkopplade band med snabbkoppling 55cm). Förbereda plattformen nvändarinformation rbetskonsol K 1) Fäll upp skyddsräcket och spärra det i vinkeln 15. I denna form kan utfyllnadsplattformen användas som hörnplattform. 2) Fäll upp gångjärnsdelen. I denna form kan den användas som utfyllnadsplattform. med utfyllnadsplattform 3,00m 1 Denna färdiga, fällbara plattform möjliggör snabba längdjusteringar upp till 2,50 m och skapande av hörn. Ytterligare kännetecken är: Lång livslängd genom robust utförande och galvaniserat stålskyddsräcke Integrerade kraninfästningspunkter möjliggör att den säkert kan flyttas med 4-partslänga Systemmått: Gångjärnsdel utfälld 188 Gångjärnsdel infälld /2015

37 nvändarinformation rbetskonsol K Montering Längdanpassning Placera utfyllnadsplattform 3,00 m centriskt över utfyllnadsområdet. eakta max. längdanpassning a beroende på aktuell användning. Se kapitel: rbetsplattform med form rbetsplattform utan form Skyddsplattform med plank Längdjustering och hörn kan också utföras med material som finns på arbetsplasen. Längdanpassning a a Konsolgenomgång Placera utfyllnadsplattform 3,00 m centriskt över utfyllnadsområdet. Främre gångjärnsdel infälld. eakta max. längdutfyllnader på samma sätt som vid längdanpassningen. b cm b Fäst skyddsräckesbräda med Universal-skyddsräckesbygel eller med vardera två spikar 2,8x65 Plattformsutförande: Lägg ut plankor min. 20/5 cm. Överlappning minst 75 cm! eakta max. längdanpassning a beroende på aktuell användning. Se kapitel: rbetsplattform med form rbetsplattform utan form Skyddsplattform Skyddsräcker med Universal-skyddsräcksbygel: Säkra Universal-skyddsräckesbygel på arbetskonsolens sidoskydd med vardera två spikar 2,8x65. Stick in räckesbrädor min. 15/3 cm i Universalskyddsräckesbygel och säkra med vardera två spikar 2,8x65.. Minimiöverlappning 15 cm Skyddsräcke direkt spikat: Säkra skyddsräckesbrädor min 15/3 cm med vardera två spikar 2,8x65 per sida. Minimiöverlappning 15 cm! Observera: De angivna plank- och bräddtjocklekarna är dimensionerade enligt 24 i EN 338. eakta nationella föreskrifter för plankor och räckesbrädor /

38 Montering nvändarinformation rbetskonsol K Ytterhörn När ytterområdet ska utformas erbjuder systemet olika möjligheter. Till. utbredd last: 3,0 kn/m 2 (300 kg/m 2 ) Lastklass 4 enligt EN :2003 Doka arbetskonsol K ytterhörn Hela enheten flyttas med endast ett kranlyft. Det ger en snabb konsolutformning i hörnområdet. 22,5 40 1) 36 2) )... Mått vid konupphängning 2)... Mått vid användning med bygelhuvud K-ES Lastklass 2 till. utbredd last 1,5 kn/m 2 (150 kg/m 2 ) Lastklass 3 till. utbredd last 2,0 kn/m 2 (200 kg/m 2 ) Doka arbetskonsol K ytterhörn Utfyllnadsplattform 3,00m Doka arbetskonsol K Viktig information: Vid lastklass 4 är längdjusteringar förbjudna vid arbetskonsol K ytterhörn. Observera: Vid användning med form ska den till. utbredda lasten och längdjusteringen från kapitlet "rbetsställning med form" användas /2015

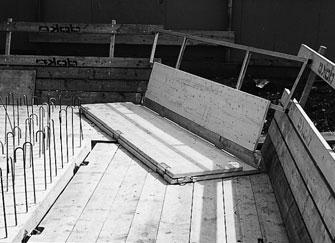

39 f nvändarinformation rbetskonsol K Montering Fler hörnlösningar Hörnlösning med plank Hörnlösning med utfyllnadsplattform Placera utfyllnadsplattform 3,00m symmetriskt på de båda arbetskonsolerna som finns i hörnet. (Extra infästning behövs inte). Främre gångjärnsdel infälld. Minsta överlappning 20 cm! e f D e c d c d c till 75 cm d cm e... min. 130 cm f... min. 90 cm Doka arbetskonsol K D Plankor c till 75 cm d cm e... min. 130 cm f... min. 90 cm Utfyllnadsplattform 3,00m Doka arbetskonsol K Täck hörnet med plankor min. 20/5. Överlappning minst 20 cm! Säkra skyddsräckesbrädor min 15/3 cm med vardera två spikar 2,8x65 per sida. Minimiöverlappning 15 cm! Universal-skyddsräcksbygel kan användas som vid längdanpassningen /

40 Montering Monteringsförlopp Doka arbetskonsol K ytterhörn Lyft staplade konsoler med kran eller gaffeltruck från transportfordonet och lägg dem på ett jämnt, fast underlag. nvändarinformation rbetskonsol K För in sido- och fotplank i fästena. Säkra på motsidan gångjärn med gångjärnsbult och fjädersprint d2. TR D Lyfta konsoler en och en G F Fäst 4-parts kättinglänga i de främre och i dom bakre infästningspunkterna. Staplade konsoler kan även lyftas på detta sätt. D TR TR Doka arbetskonsol K ytterhörn Doka 4-parts kätting 3,20m Lägg ned sido- och fotplank på sidan. Sidoplank ytterhörn D Fotplank ytterhörn F Gångjärn G Gångjärnsbult + fjädersprint d2 Haka fast lyftredskapet D TR Dra upp kranbyglarna, fäst 4-parts kättinglänga (t.ex. Doka-4-parts kätting 3,20m) och lyft arbetskonsolen K. Häng endast upp enstaka konsoler på detta sätt. Doka arbetskonsol K ytterhörn Sidoplank ytterhörn D Fotplank ytterhörn Fälla upp skyddsräcke Fäll upp båda skyddsräckena. När du kommer till stopp lyft då och låt räcket gå i läge. E E TR Doka 4-parts kätting 3,20m TR E Skyddsräcke /2015

41 nvändarinformation rbetskonsol K Montering Fälla ut trycksträva SE UPP När trycksträvans spärr lossas svänger strävan ned! Håll fast strävan med handen. Lyft först därefter den röda låsbygeln och dra ut spärrbygeln till stopp. Sänk sakta ned trycksträvan för hand. Montering tryckstagsenhet 1) Dra ut fjädersprint d3. 2) Dra ut dubbelbult D10/85. 3) Vrid vridprofilen till fästenheten H 4) Skjut in dubbelbult D10/85 i fästenheten. 5) Säkra dubbelbult D10/85 med fjädersprint d3. I 4 J H Röd låsbygel I Spärrbygel J Sträva Fixera vertikal sträva rbetskonsol K ytterhörn är klar att använda. Fäll upp den vertikala strävan och fixera den genom att skjuta in spärrbygeln. Säkra spärrbygeln mot ofrivillig öppning genom att sätta på låsbygeln. H I M L K Doka arbetskonsol K ytterhörn Doka 4-parts kätting 3,20m L rbetskonsol K M Tryckstagsenhet ytterhörn Hänga upp arbetskonsol K ytterhörn Handhavande på samma sätt som vid arbetskonsol K H Röd låsbygel I Spärrbygel K Vertikal sträva /

42 Montering nvändarinformation rbetskonsol K Innerhörn Doka arbetskonsol K innerhörn Det speciella skyddsräcket skiljer arbetskonsol K innerhörn från arbetskonsol K 3,00m. Därigenom är det även i innerhörnens område sörjt för säkra skyddsräcken. Observera: Kortsidan hos arbetskonsol K innerhörn, där skyddsräcket är öppet, måste vara riktad mot väggen. Till. utbredd last: 6,0 kn/m 2 (600 kg/m 2 ) Lastklass 6 enligt EN : ) 264 1) 268 2) )... Mått vid konupphängning 2)... Mått vid användning med bygelhuvud K-ES 3)... Fixmått i hörnområdet (arbetskonsol K innerhörn) Lastklass 2 till. utbredd last 1,5 kn/m 2 (150 kg/m 2 ) Lastklass 3 till. utbredd last 2,0 kn/m 2 (200 kg/m 2 ) Doka arbetskonsol K innerhörn Utfyllnadsplattform 3,00m Doka arbetskonsol K Viktig information: Från lastklass 4 är längdjusteringar förbjudna vid arbetskonsol K innerhörn /2015

43 nvändarinformation rbetskonsol K VRNING Tipprisk om formen sätts ned på arbetskonsol K innerhörn! Vid bygelupphängning är det förbjudet att ställa upp en form på arbetskonsol K innerhörn! Vid konusupphängning måste rörelsespärren hos arbetskonsol K innerhörn vara aktiverad! Sätt ned form först på långsidan och först därefter på kortsidan av arbetskonsol K innerhörn. Vid avformningen måste formen på kortsidan först lyftas bort. Observera: Vid användning med form ska den till. utbredda lasten och längdjusteringen från kapitlet "rbetsställning med form" användas. Monteringsförlopp Montering Fäll upp skyddsräcke. När du kommer till stopp lyft då och låt räcket gå i läge. Doka arbetskonsol K innerhörn D Skyddsräcke Det fortsatta monteringsförloppet sker på samma sätt som vid Doka-arbetskonsol K. D Hänga upp arbetskonsol K innerhörn Handhavande på samma sätt som vid arbetskonsol K. Viktig information: För att förhindra kollisioner med angränsande arbetskonsoler måste alltid först arbetskonsolen K hängas upp. Vid flyttning eller demontering lyfts alltid arbetskonsol K innerhörn bort först /

44 Montering nvändarinformation rbetskonsol K Överbryggning av väggöppningar För att horisontellt överbrygga öppningar kan användas: Stålbalk Uni WS10 Top50 Fyrkantvirke Dessa överbryggningsbalkar är även lämpliga som fördelningsprofiler vid murningsarbeten. nvändningsområden b Viktig information: Säkra använda överbryggningsbalkar så att de inte faller ned! Den horisontella överbryggningsbalken måste alltid vila på en konstruktion med tillräcklig bärighet! Öppningsbredd b Överbryggningar rbetsställning Skyddsställning Stålbalk Uni WS10 Top50 2,20 m 4,00 m Fyrkantvirke 12/14 cm * 1,90 m * Vid lastklass 3: 1,90m utan form, utan hängställning. Vid lastklass 2: 1,90 m medform, utan hängställning. Form på våningsbjälklag med stöd. (se kapitel "rbetsplattform med form, kolumn 2") Med stålbalk Uni WS10 Top50 Med fyrkantvirke 12/14 cm a Längd stålbalk: a cm 2,75 resp. 3,50 m Möjliga utföranden: Förbindningsbult 10cm med fjädersprint 5mm Säkra med najtråd eller Sexkantskruv M20x90 med mutter och fjäderring Montering även möjlig med hopfälld arbetskonsol. Överbryggningsbalken kan vara kvar på den hopfällda arbetskonsolen /2015

45 nvändarinformation rbetskonsol K Montering Plattform med lösa konsoler Möjliggör fritt val av konsolavstånden eller plattformslängderna för tillverkning av utfyllnadsplattformar (t.ex. under 3,0 m) och specialutföranden i hörn. Max. belastningsbredd per konsol 1,50 m Viktig information: Vid utformning av plattformar tänk då generellt på en så centrisk lastöverföring som möjligt. Plattformarnas stabilitet ska säkerställas i varje byggfas! SE UPP Plattformarnas tipprisk genom excentrisk lastöverföring. eakta följande punkter om ensidiga utkragningar inte kan undvikas: Välj så stort konsolavstånd som möjligt i förhållande till utkragningen! eakta konsolens större inflytande i det utkragande området! Ytterligare åtgärder för att säkra en plattform mot att tippa får du genom din Doka-tekniker. Spärrar är inte lämpade för att ta upp normala krafter! Spärren förhindrar uteslutande att plattformen oavsiktligt lossnar under arbetsfaserna. Montering Fälla upp skyddsräcke Fäll upp skyddsräcket. När du kommer till stopp lyft då och låt räcket gå i läge. Skyddsräcke Lägg ned ytterväggskonsol K på virkesunderlägg på marken. Fälla ut trycksträva Lyft upp den röda låsspaken och dra ut spärrbygeln till stopp. Fäll ut strävan. Lyfta konsolerna en och en Lyft upp yttervägskonsol K och placera på ett plant underlag. D E Ytterväggskonsol K Röd låsspak D Spärrbygel E Sträva /

46 Montering Observera: Om konsol blir hängande uppfälld i kranen: SE UPP När trycksträvans spärr lossas svänger strävan ned! Håll fast strävan med handen. Lyft först därefter den röda låsbygeln och dra ut spärrbygeln till stopp. Sänk sakta ned trycksträvan för hand. Montera avsträvning nvändarinformation rbetskonsol K Förbered jämnt underlag. Förbered stöd. Tippa upp ytterväggskonsoler K och ställ upp på fastställda c-c-avstånd (se utförande- resp. monteringsplan). Säkra mot att tippa. Välj ställningsrörens längd utifrån konsolernas c-cavstånd. Sträva av ytterväggskonsoler K med 4 halvkopplingar med skruv och 2 ställningsrör. Montera ställningsrör med 2 kopplingar som diagonal avsträvning mellan konsolerna. D I G J E Röd låsspak D Spärrbygel E Sträva H Fixera vertikal sträva Fäll upp den vertikala strävan och fixera den genom att skjuta in spärrbygeln. Säkra spärrbygeln mot ofrivillig öppning genom att sätta på låsbygeln Ytterväggskonsol K G Ställningsrör 48,3mm (längd = c-c-mått + 20 cm) H Ställningsrör 48,3mm (längd = c-c-mått + 50 cm) I Halvkoppling med skruv 48mm 50 J Koppling KV 48mm D Kopplingarna KV avstånd till halvkopplingen med skruv max. 160 mm. Uppbyggnad gäller för konsolenheter med 2 konsoler Vid 3 konsoler ska antalet kopplingar och ställningsrör anpassas. F Röd låsspak D Spärrbygel F Vertikal sträva /2015

47 nvändarinformation rbetskonsol K Montera inplankning Observera: De angivna plank- och bräddtjocklekarna är dimensionerade enligt 24 i EN 338. eakta nationella föreskrifter för plankor och räckesbrädor. Placera avsträvade yttervägskonsoler K på arbetsbock. Montering Skruva fast varje planka med en vagnsbult M 10x70 per konsol (i leveransen av ytterväggskonsol K ingår 6 st.). Placera diagonalbräda på undersidan mellan konsolerna (2 spikar per planka) Utför skyddsräcke motsvarande de nationella föreskrifterna Fixera räckesplankor per konsol med vagnsbultar M 10x110, fjäderring 10 och sexkantsmutter M 10 vid räckesstolpen Lägg på plankor. (Såga till enligt figuren) f e c c d g g g g g g g h Observera: I hörnområdet eller vid ej rätvinkliga hörn ska inplankningen anpassas motsvarande. Montera passager enligt utförande- resp. monteringsritning. b a d a... Konsollängd b... -c-mått c cm d... 6 cm e... 2,4 cm f cm g cm h cm Diagonalbräda Planka 25/5 cm /

48 Flytta nvändarinformation rbetskonsol K Flytta Flytta Flytta plattformen Information om säker flyttning av arbetskonsol K Viktig information: Tänk redan i planeringsfasen hänsyn på ordningsföljden vid flyttning och demontering av den sista konsolen! Generellt är den sista konsolen där som uppoch nedgång för den normala arbetsförloppet är förutsedd. Normalt utförs tillträdessystemen med trapptorn eller lyftarbetskonsoler. Om det i fasaden finns fönster- eller dörröppningar kan som sista konsol väljas en med tillträde genom dessa fasadöppningar. Enligt lokala föreskrifter eller enligt riskbedömning utförd av monteringsansvarig kan det vid flyttning krävas en personlig skyddsutrustning mot fallolyckor. Normalt flyttas arbetskonsol K med motsvarande 4- parts kätting som t.ex. Doka 4-parts kätting 3,20m. nvänd lyftgaffel i arbetskonsol K/M eller lyftgaffel K/M plus i följande fall: när man inte får stå på konsolen för att fästa 4-parts kättingen. när konsolen används som takskyddsräcke inte kan lossas pga. den utstickande takfoten. Vid konsoler som är förankrade i konstruktionen med en konusupphängning ska följande beaktas vid flyttning med en lyftgaffel: Redan från den näst sista konsolen ska den sista konsolens spärr lossas, den röda kranbygeln (H) måste vara i parkeringsläge (spärren i det korta spåret). H När en konsol flyttas uppstår öppna fallställen i sjoket. Dessa måste säkras genom att en avspärrning sätts upp. vspärrningen måste monteras minst 2,0 m före fallkanten Återställa spärren. Efter upphängning på konusupphängningen för då åter kranbygeln till låsläget (spärr i det långa spåret kranbygel i nivå med plattform). Personerna som svarar för flyttförloppet är ansvariga för att avspärrningarna placeras korrekt /2015

49 nvändarinformation rbetskonsol K Flytta Lyftgaffel K/M plus Lyftgaffel t arbetskonsol K/M Kontrollera eakta bruksanvisningen "Lyftgaffel K/M"! för användning med arbetskonsol K: Tippenhet måste vara i det bakre bultläget och fixerad. Kontrollera eakta bruksanvisningen "Lyftgaffel t arbetskonsol K/M"! för användning med arbetskonsol K: Teleskopbalk måste vara helt utdragen och fixerad h h Vid bygelupphängning Vid konusupphängning Tippenhet Fästpunkt för styrlina Styrlina (ingår inte i leveransen) Mått h min. 30 cm min. 13 cm Vid bygelupphängning Vid konusupphängning Teleskopbalk Fästpunkt för styrlina Styrlina (ingår inte i leveransen) Mått h min. 30 cm min. 13 cm /

50 Skyddsställning nvändarinformation rbetskonsol K Skyddsställning Skyddsställning llmänt / höjdförskjutning Skyddsställningar måste minst motsvara lastklass 2. eakta upphängningsvarianter och längdjusteringar på samma sätt som vid arbetsställning utan form. Höjdförskjutning med upphängningsbalk Upphängningsbalk K2 tillåter att arbetskonsolen förskjuts i höjdled från upphängningsaxeln: uppåt med 0,50 m resp. 1,00 m nedåt med 0,50 m resp. 1,00 m Denna variation i höjdled utökar i hög grad användningsmöjligheterna hos DOK arbetskonsoler när det gäller skydds- och takskyddsräcken. Viktig information: Upphängningsbalk K2 får inte användas vid lastklasserna 5 och 6. Vid lastklass 4 är höjdförskjutning av konsolen med 1,00 m uppåt ej tillåten. Viktig information: Doka arbetskonsol K innerhörn: längdjustering ej tillåtet upphängningsbalken K2 ökar avståndet mellan arbetskonsol K och konstruktionen detta ska beaktas vid planering av upphängningspunkterna. Doka arbetskonsol K ytterhörn: höjdförskjutning inte möjlig med upphängningsbalk K Upphängningsbalk K2 ygelhuvud ES Viktig information: den till. längdjusteringen reduceras vid flyttning uppåt av konsolerna med upphängningsbalk K /2015

51 nvändarinformation rbetskonsol K Skyddsställning rbetsplattform monterad högre Vid lägre beläget bjälklag t.ex. vid utbyggnad av vindsvåning: för att uppfylla krav på takskyddsräcken eller för att få en optimal arbetsnivå. Till. längdjustering vid höjdförskjutning uppåt Lastklass till. utbredd last Förskjutning i höjdled ,5 kn/m 2 2,0 kn/m 2 3,0 kn/m 2 (150 kg/m 2 ) (200 kg/m 2 ) (300 kg/m 2 ) 0,50 m uppåt 1,00 m uppåt upp till 2,50 m upp till 1,00 m upp till 1,50 m 0 m 0 m inte tillåtet rbetsplattform placerad lägre Det är klokt att placera arbetskonsolen lägre för att få en bra arbetsnivå vid inklädnads- eller plåtarbeten. Stegen på 0,50 m medger en optimal höjdanpassning. Till. längdjustering vid höjdförskjutning nedåt Lastklass till. utbredd last Förskjutning i höjdled ,5 kn/m 2 2,0 kn/m 2 3,0 kn/m 2 (150 kg/m 2 ) (200 kg/m 2 ) (300 kg/m 2 ) 0,50 nedåt eller 1,00 m nedåt upp till 2,50 m upp till 1,50 m m m upp till 1,00 m m m Upphängningsbalk K2 Kort utstick på 15 cm genom den låga bygelhöjden. Säkra upphängningsbalk K2 med låssprint för att den inte ska lossna oavsiktligt! eakta avståndet mellan vägg och plattform, 30 cm! Placera vid behov planka för att täcka över öppningen. D E Upphängningsbalk K2 E Låssprint Upphängningsbalk K2 ygelhuvud ES Planka D Stjärnskruv /

52 Skyddsställning Montering Infästningspunkter för nivå -0,50 m -1,00 m +0,50 m +1,00 m E E E E nvändarinformation rbetskonsol K Monteringsförlopp plattform lägre placerad Demontera först fästplattan och lägg den åt sidan. Montera upphängningssko K2 i önskat läge. F E E F Upphängningsbalk K2 ygelhuvud ES eller upphängningssko (skruvar ingår) E Upphängningssko M (ingår i pos. ) F Fästplatta (ingår i pos. ) Med upphängningssko (utförande fr.o.m. januari 1994) är även konusupphängniingen möjlig. Detalj med upphängningssko : F F F E F Upphängningssko K2 Fästplatta Ställ upp upphängningsbalk K2 och säkra så att den inte tippar. Montera arbetskonsolen i klon på upphängningssko med hjälp av kranen. Säkra arbetskonsolen med låsbult för att förhindra att den rör sig. G Låsbult G Montera fästplattan så att det långa beslaget griper in i konsolstödet. F F F Fästplatta ll övrig montering arbetsplattform högre placerad gör på samma sätt! /2015

53 nvändarinformation rbetskonsol K Skyddsställning Skyddsplattform / skyddsräcke Normalläge utan höjdförskjutning Höjdförskjutning med upphängningsbalk c c b a h b h a e d a... 1,85 m b... 2,13 m d... 0,95 m Skyddsräcksstolpe Viktig information: Vid användning av våra produkter ska i respektive land gällande lagar, normer och arbetsmiljöföreskrifter och andra säkerhetsföreskrifter beaktas. llt efter gällande föreskrifter ska skyddsräckesstolpar finnas som första åtgärd. Föreskrift Fallhöjd h Mått c max. 2,0 m min. 0,90 m* enl. DIN max. 3,0 m min. 1,30 m *min. 1,00 m enl. Ö-Norm Föreskrift Fallhöjd h Land ČSN max. 1,5 m Z SR 2.1 max. 2,0 m DE rbetsmiljölag max. 2,0 m NO, UK a... 2,10 m b... 2,37 m e... max. 1,00 m Upphängningsbalk K2 Skyddsräcksstolpe /

54 Skyddsställning nvändarinformation rbetskonsol K Skyddsplattform / takskyddsräcke utan höjdförskjutning enl. DIN med höjdförskjutning enl. DIN a a h b h b a... Taksprång h... max. 1,50 m Skyddsräcksförlängare K nvändningsområden h [m] (Plattform under takfot) Exempel Vid användning av skyddsräcksförlängare K - längdjustering max. 1,00 m eakta avståndet mellan vägg och plattform, 15 cm! W rbetskonsol som standard X med skyddsräcksförlängare K Mått a [m] W för att bestämma det max. måttet h (plattform under takfot). Förutsättning: taksprång a = 0,80 m Resultat (möjligheter): rbetskonsol som standard enl. område (W) h = max. 0,70 m eller rbetskonsol med skyddsräcksförlängare K enl. område (X) h = max. 1,40 m X a... Taksprång h... max. 1,50 m Skyddsräcksförlängare K Upphängningsbalk K2 nvändningsområden h [m] (Plattform under takfot) Y Z Exempel Vid användning av skyddsräcksförlängare K - längdjustering max. 1,00 m eakta avståndet mellan vägg och plattform, 15 cm! Mått a [m] rbetskonsol med upphängningsbalk K2 Y med upphängningsbalk K2 och skyddsräcksförlängare K för att bestämma det max. måttet h (plattform under takfot). Förutsättning: taksprång a = 0,80 m Resultat (möjligheter): rbetskonsol med upphängningsbalk K2 enl. område (Y) h = max. 0,90 m eller Z /2015

55 nvändarinformation rbetskonsol K Skyddsställning rbetskonsol med upphängningsbalk K2 och skyddsräcksförlängare K enl. område (Z) h = max. 1,50 m Takskyddsräcke enl. Önorm 4007 a b a... min. 60 cm Skyddsräcksförlängare K Vid användning av skyddsräcksförlängare K - längdjustering max. 1,00 m eakta avståndet mellan vägg och plattform, 15 cm! /

56 Skyddsställning nvändarinformation rbetskonsol K Skyddsräcksförlängare K Skyddsräcksförlängare K utökar användningsområdet för arbetskonsol K i takskyddsräcket avsevärt (se diagram i kapitel "Skyddskonsol / takskyddsräcke"). Viktig information: Vid användning av skyddsräcksförlängare K - längdjustering max. 1,00 m rbetskonsol K ytterhörn Utfyllnadsplattform 3,00m övertäckning med plankor D D D E F G Skyddsräcksförlängare K Ställningsrör 48,3mm Koppling KV 48mm D Skyddsnät E Doka arbetskonsol K ytterhörn F Utfyllnadsplattform 3,00m G Plankor Montering Skjut in skyddsräckesförlängare till stopp i räckesstolparna hos arbetskonsol K och arbetskonsol K ytterhörn. Placera ställningsrör i skyddsräckesförlängarnas snabblås. Fixera med kil. nslut ställningsrören i hörnet med kopplingar KV 48mm. Sätt fast skyddsnät /2015

57 nvändarinformation rbetskonsol K Skyddsställning Skyddsplattform / skyddstak Komponenterna i arbetskonsol K motsvarar kraven enligt EN för tillverkning av skyddstak. b b.. Sidoväggshöjd Extra räckesbräda Skydd för öppningen enl. DIN enl. ÖNORM 4007 Sidoväggshöjd b [cm] 60,0 Extra räckesbräda krävs 50,0 (motsvarar standardhöjden därför krävs ingen extra räckesbräda Täck öppningen mellan plattform och vägg samt mellan konsolerna. räddimensioner: 20/3,5 cm vid upplagsavstånd upp till 1,50 m 24/4,5 cm vid upplagsavstånd upp till 2,50 m /

58 Fler användningsmöjligheter nvändarinformation rbetskonsol K Fler Fler användningsmöjligheter användningsmöjligheter Överbryggning av våningsplan Förlängare krävs när arbetskonsolens tryckpunkt inte ligger mot byggnadsdelar (t.ex. pelarbalkstomme, väggöppningar). elastningsuppgifter se kapitel: rbetsplattform med form rbetsplattform utan form Förlängare med stålbalk Uni och stödben rbetskonsol K 3,00m/4,50m rbetskonsol K innerhörn rbetskonsol K ytterhörn F D E I J H F D E I J H H I J G G G K Förlängaren består av: Pos. eteckning * Infästningsmaterial ingår i leveransen rbetskonsol K 3,00m rbetskonsol K 4,50m ntal rbetskonsol K innerhörn rbetskonsol K ytterhörn Stålbalk Uni WS10 Top50 3,50m Koppling KV 48mm Halvkoppling med skruv 48mm D Ställningsrör 48,3mm 2,00m E Ställningsrör 48,3mm 2,50m F Ställningsrör 48,3mm 3,50m G Fasadklämma V* H Stödben* I ult D16/112 (art.nr ) J Sprint 6x42 (DIN 11023) K Ställningsrör 48,3mm 1, /2015

59 nvändarinformation rbetskonsol K Fler användningsmöjligheter nvändningsexempel f b a d c e a... möjliga våningshöjder 212 till 457 cm b 1... med fasadklämma V: och cm (beakta ej användbart område "f") b 2... med fyrkantträ: cm c... 6,4 cm d cm e cm SE UPP Fasadklämma V måste monteras i området "b" oberoende av stålbalkens längd. Observera: lternativt till fasadklämmorna V kan ett fyrkantträ 12/14 cm monteras med vagnsbultar M10x160 på stålbalkarna /

60 Fler användningsmöjligheter nvändarinformation rbetskonsol K Förlängare med stödbalk och stödben nvändningsexempel b a d c H F G e E D a... möjliga våningshöjder 2,12 till 3,34 m b ,0 cm c... 6,4 cm d ,0 cm e... Hålraster 12x10,0 cm = 120,0 cm Förlängaren består av: ntal Pos. eteckning rbetskonsol K 3,00m och arbetskonsol K innerhörn rbetskonsol K 4,50m Stödbalk 2 3 Stödprofil 2 3 Halvkoppling med skruv 48mm D Horisontal 1,35m 1 2 E Horisontalstag d F Ställningsrör 48,3mm 2,00m 1 -- G Ställningsrör 48,3mm 3,50m -- 1 H Stödben 2 3 Viktig information: rbetskonsol K ytterhörn kan endast användas med stålbalk och stödben. Leveransen sker i delar inkl. erforderligt fästmaterial /2015

61 nvändarinformation rbetskonsol K Montering Placera stödbalken på ett jämnt underlag. Sätt fast tryckprofilen i önskat läge (beroende på våningshöjden) med bultar d16x112 på stödbalken och säkra med sprint. Montera halvkoppling med skruv 48mm 50 i stödbalkens övre hål. Fler användningsmöjligheter Sätt in stödbalken med bult d16/112 i arbetskonsolens hål (W) och säkra med sprint. U W H Stödbalk Stödprofil Halvkoppling med skruv 48mm 50 U ult D16/112 Lägg ut en andra stödbalk (vid plattformsbredd 4,50 m även tredje stödbalk. entrumavstånd 1,50 m. (Montering av stödprofil och halvkoppling med skruv 48mm 50 enligt beskrivningen ovan). Fäst horisontal 1,35m i stödprofilen med sexkantskruvar M16x45. Montera horisontalstag d2 175 som avstyvning och skruva fast med sexkantskruvar M16x45. Montera ställningsrör 48,3mm som horisontell avstyvning i halvkopplingar med skruv 48mm 50. Stödbalk H Stödben V V rbetskonsolens hål W rbetskonsolens hål Dra upp arbetskonsolen långsamt: Stödben och stödbalk fälls ned automatiskt. Fäll in stödbenet i stödbalken, fäst med bult d16/112 i hål (X) och säkra med sprint. F D x E D Horisontal 1,35m E Horisontalstag d2 175 F Ställningsrör 48,3mm H Sätt in stödbalken med bult d16/163 i arbetskonsolens hål (V) och säkra med sprint. X H Stödbalk X Hål Därmed är arbetskonsol K klar att använda. Demontering Demonteringen sker i omvänd ordningsföljd /

62 Fler användningsmöjligheter nvändarinformation rbetskonsol K ndra arbetsnivå med hängställning 120 4,30m För efterbehandling av betong eller demonteringsarbeten (t.ex. även demontering av upphängningspunkter som inte behövs längre). Viktig information: nvändningen arbetskonsol K ytterhörn med hängställning 120 4,30m är inte tillåten! Förbereda inplankning Placera plankor på arbetsbockar. Placera konsolprofiler med konsolavstånd på plankor. Fäst konsolprofiler med vagnsbultar M 10x70 i plankorna Sätt på brädor vid konsoländarna och diagonalt mellan konsolprofilerna. (2 spikar per planka) Konsolprofil Vänd förmonterade plankor och lägg ned på marken Observera: I hörnområdet eller vid ej rätvinkliga hörn ska inplankningen anpassas motsvarande Erforderligt material: Pos. eteckning rbetskonsol K 3,00m ntal rbetskonsol K 4,50m Hängställning 120 4,30m 2 3 Plankor och räckesbrädor* Leveransen sker i delar inkl. erforderligt fästmaterial (undantaget*). * på bygget /2015

63 nvändarinformation rbetskonsol K Montera hängställning Lyft arbetskonsol K med kranen. Fler användningsmöjligheter Fäst räckesbräda min. 15/3 cm som fotbräda med vagnsbult M10x120. Stick in räckesbrädor min. 15/3 cm i skyddsräckesbyglarna och säkra med spikar 28x65. D D Räckesbräda min. 15/3 cm Hängrör invändigt Hängrör utvändigt Observera: De angivna plank- och bräddtjocklekarna är dimensionerade enligt 24 i EN 338. eakta nationella föreskrifter för plankor och räckesbrädor. Skruva fast hängrör invändigt med sexkantskruv M 16x120. nvändningsexempel Skruva fast hängrör utvändigt med sexkantskruv M 16x120. a Montera den förmonterade inplankningens konsolprofiler med vardera 4 sexkantskruvar M16x90 vid hängrören. a ,0 cm b... 15,0 cm c ,0 cm b c Demontering Demonteringen sker i omvänd ordningsföljd /

64 Fler användningsmöjligheter nvändarinformation rbetskonsol K rbetskonsol K som underlag för uppställning arbetsställning Modul Denna användningsvariant rekommenderar vi speciellt när en fasadställning inte kan ställas upp pga. ett öppet byggschakt eller att gator och trottoarer ska hållas fria. Den höga bärförmågan hos arbetskonsol K tillsammans med de bifogade, statiskt beräknade ställningshöjderna ökar användningsmöjligheterna för arbetskonsolerna avsevärt. Viktig information: nvänd endast upphängningsvarianter som är tillåtna för lastklasserna 5 och 6. Ställningsbredd [m] Fältlängd [m] Utförande 0,73 3,07 utan innerkonsoler 24 0,73 3,07 med innerkonsoler 8 1,09 2,57 utan innerkonsoler 8 eakta typgodkännande (Z-8,22-906)! Ställningshöjd [m] nvändningsexempel a a... max. 30 cm Virkesunderlägg eller stålbalk WS10 rbetsställning Modul /2015

65 nvändarinformation rbetskonsol K Fler användningsmöjligheter Klättra med arbetskonsol K Klätterform K Genom att komplettera arbetskonsol K med få standarddelar och adapter K erhålls en fullvärdig, tippbar klätterform Klätterform K. Den används där formar flyttas uppåt i olika gjutetapper och det inte finns krav på att formen ska kunna köras tillbaka. Enheten med form och konsoler flyttas som en del i ett kranlyft. Formbyggnad och formrivning sker utan kran varigenom krantiden reduceras till flyttningarna. eakta användarinformationen "Doka-klätterform K"! /

66 llmänt nvändarinformation rbetskonsol K llmänt llmänt Skyddsräcke Vid konsoler som inte går komplett runtom ska vid ändarna motsvarande skyddsräcke anordnas. Sidoskydd XP Observera: De angivna plank- och bräddtjocklekarna är dimensionerade enligt 24 i EN 338. eakta nationella föreskrifter för plankor och räckesbrädor. Ändskyddsgrind T D E Räckesbräda min. 15/3 cm (på bygget) Skyddsräckshållare XP 40cm Skyddsräckesstolpe XP 1,20m D Hållare för fotbräda XP 1,20m E Doka arbetskonsol K Ändskyddsgrind T med integrerat teleskopräcke Räckesbräda min. 15/3 cm (på bygget) Doka arbetskonsol K Montering: Fäst ändskyddsgrinden med kilarna på arbetskonsolens plankor (klämområde 4 till 6 cm). Placera räcke. Dra ut teleskopräcket till önskad längd och säkra. Lägg i fotlist (räckesbräda). Montering: Kila fast skyddsräckeshållarens klämdel vid arbetskonsolens inplankning. Skjut på hållare för fotbräda XP 1,20m underifrån på skyddsräckesstolpe XP 1,20m, fotbrädebygeln påste peka i riktning nedåt och i riktning konsol. Skjut på skyddsräckesstolpe XP 1,20m tills säkringen går i läge ("Easy-lick-funktion"). Ställ räckesbrädor på räckesbygel och säkra med spikar (Ø 5 mm) /2015

67 nvändarinformation rbetskonsol K llmänt Fallskydd på byggnadskonstruktionen Sidoskydd XP Fastsättning med skruvsko, skyddsräckesstolpe, räckessko eller trappkonsol XP vskärmning med skyddsgaller XP, räckesbrädor eller ställningsrör Skyddsräckesstolpe T Fastsättning med förankring eller i armeringsbyglar vspärrning med räckesbrädor eller ställningsrör a a... > 1,00 m geprüfte Sicherheit eakta användarinformation "Sidoskyddssystem XP"! Skyddsräckesstolpe S Fastsättning med integrerad stolpe vspärrning med räckesbrädor eller ställningsrör a... > 1,00 m geprüfte Sicherheit eakta användarinformationen "Skyddsräckesstolpe T"! Skyddsräcksstolpe 1,10m Fastsättning i skruvhylsa 20,0 eller hylsa 24mm vspärrning med räckesbrädor eller ställningsrör a a a geprüfte Sicherheit a... > 1,00 m geprüfte Sicherheit a... > 1,00 m eakta användarinformationen "Skyddsräckesstolpe 1,10 m"! eakta användarinformationen "Skyddsräckesstolpe S"! /

68 llmänt nvändarinformation rbetskonsol K Transportera, stapla och lagra Transportera, stapla och lagra rbetskonsolerna K är förmonterade och kan enkelt transporteras och förvaras hopfällda de kan inte glida. Stapel med 7 arbetskonsoler K ytterhörn a 2 b c d D e Det optimala packningsavståndet ger en liten transportvolym och lastytan på lastbilen utnyttjas väl 84 lpm Doka-arbetskonsoler K per trailerkombination Det motsvarar: - 28 arbetskonsoler K 3,00m 94,5 lpm Doka-arbetskonsoler K per lastbil med släpvagn Det motsvarar: - 21 arbetskonsoler K 3,00m arbetskonsoler K 4,50m Stapel med 7 arbetskonsoler K resp. 7 arbetskonsoler K innerhörn Vid arbetskonsol K innerhörn måste ett fyrkantträ 10x10x30cm läggas in för att förhindra snedläge i stapeln ,0 cm ,0 cm b ,0 cm c... 29,0 cm d... 35,0 cm e... 10,0 cm Doka-arbetskonsol K resp. Doka-arbetskonsol K innerhörn Doka arbetskonsol K ytterhörn Fyrkantträ10x10x30 cm D Underläggsträ höjd 10 cm Stapel med 10 utfyllnadsplattformar 3,00m De förmonterade utfyllnadsplattformarna kan hopfällda transporteras och förvaras enkelt. Lager- och transportkapaciteter utnyttjas optimalt genom den kompakta packningen och idealiska mått. Observera: En stapel med plattformar ska endast placeras på en jämn, hårdgjord yta. 110 a d c 17.2 b Underläggsträ höjd 10 cm D e /2015

69 nvändarinformation rbetskonsol K Utnyttja fördelarna med Doka-transporthäckar på byggplatsen. Transporthäckar som containrar, materialhäckar och galler-contrainrar skapar ordning på byggplatsen, sparar tid för att leta och förenklar lagring och transport av systemkomponenter, smådelar och tillbehör. llmänt Doka gallercontainer 1,70x0,80m för transport Lyfta med kran Flytta endast med stängd sidovägg! Doka-gallercontainer 1,70x0,80m Flytta endast separat. nvänd motsvarande kättinglänga (t.ex. Doka 4-parts kätting 3,20m). eakta till. bärförmåga. Vinkel max. 30! Flytta med gaffeltruck eller pallyft Förvarings- och transporthjälpmedel för smådelar: lång livslängd stapelbara Lämplig transportutrustning: kran pallyft gaffeltruck För att enkelt kunna lasta och lasta av kan sidoväggen öppnas på en av sidorna på Doka-gallercontainer. Gallercontainern kan lyftas från lång- och kortsidan. Max. tillåten belastning: 700 kg Tillåten last vid stapling: kg När transporthäckar med mycket olika laster staplas måste dessa minska uppåt! Typskylt måste finnas och vara väl läslig. Doka gallercontainer 1,70x0,80m för lagring Max. antal staplade på varandra Utomhus (på arbetsplatsen) Inomhus Marklutning upp till 3 % Marklutning upp till 1% 2 5 Tomma pallar på varandra ej tilllåtet! /

70 llmänt Doka materialcontainer 1,20x0,80 m nvändarinformation rbetskonsol K Doka materialcontainer för lagring Max. antal materialcontainrar staplade på varandra Utomhus (på arbetsplatsen) Inomhus Marklutning upp till 3 % Marklutning upp till 1% 3 6 Tomma pallar på varandra ej tilllåtet! Doka materialcontainer för transport Förvarings- och transporthjälpmedel för smådelar: lång livslängd stapelbara Lämplig transportutrustning: kran pallyft gaffeltruck Lyfta med kran Flytta endast separat. nvänd motsvarande kättinglänga (t.ex. Doka 4-parts kätting 3,20m). eakta till. bärförmåga. Vinkel max. 30! Max. tillåten belastning: kg Tillåten last vid stapling: kg När transporthäckar med mycket olika laster staplas måste dessa minska uppåt! Typskylt måste finnas och vara väl läslig. Materialcontainer skiljevägg Materialcontainerns innehåll kan skiljas åt med skiljeväggar 1,20m eller 0,80m Flytta med gaffeltruck eller pallyft Gallercontainern kan lyftas från lång- och kortsidan. Tr Låsregel för fixering av skiljeväggen Möjliga skiljeväggar Materialcontainer skiljevägg i längdriktning i tvärriktning 1,20m max. 3 st. - 0,80m - max. 3 st. Tr Tr /2015

71 nvändarinformation rbetskonsol K Doka materialhäck 1,55x0,85m och 1,20x0,80m Förvarings- och transporthjälpmedel för långa föremål: lång livslängd stapelbara Lämplig transportutrustning: kran pallyft gaffeltruck Med hjulsats blir transporthäcken ett snabbt och smidigt transportmedel. eakta bruksanvisningen "Hjulsats "! Doka materialhäck för transport llmänt Lyfta med kran Flytta endast separat. nvänd motsvarande kättinglänga (t.ex. Doka 4-parts kätting 3,20m). eakta till. bärförmåga. Lasta centrerat. nslut lasten glid- och tippsäkert till materialhäcken. eakta vid flyttning med monterad hjulsats dessutom anvisningarna i tillhörande bruksanvisning! Vinkel max. 30! = = a Max. tillåten belastning: kg Tillåten last vid stapling: kg När transporthäckar med mycket olika laster staplas måste dessa minska uppåt! Typskylt måste finnas och vara väl läslig. Doka materialhäck 1,55x0,85m Doka materialhäck 1,20x0,80m a max. 4,0 m max. 3,0 m Flytta med gaffeltruck eller pallyft Lasta centrerat. nslut lasten glid- och tippsäkert till materialhäcken. Doka materialhäck för lagring Max. antal materialhäckar staplade på varandra Utomhus (på arbetsplatsen) Inomhus Marklutning upp till 3 % Marklutning upp till 1% 2 6 Tomma häckar på varandra ej tilllåtet! nvändning med hjulsats: lås i förvaringsläge med parkeringsbroms. I en stapel får inte den understa Doka-materialhäcken vara försedd med hjulsats /

72 llmänt Doka materialcontainer träinredd Förvarings- och transporthjälpmedel för smådelar: lång livslängd stapelbara Lämplig transportutrustning: kran pallyft gaffeltruck Samtliga lås- och förankringsdelar kan lagras och staplas översiktligt i den här lådan. Med hjulsats blir transporthäcken ett snabbt och smidigt transportmedel. Doka materialcontainer som transporthjälpmedel nvändarinformation rbetskonsol K Lyfta med kran Flytta endast separat. nvänd motsvarande kättinglänga (t.ex. Doka 4-parts kätting 3,20m). eakta till. bärförmåga. eakta vid flyttning med monterad hjulsats dessutom anvisningarna i tillhörande bruksanvisning! Vinkel max. 30! eakta bruksanvisningen "Hjulsats "! Flytta med gaffeltruck eller pallyft Gallercontainern kan lyftas från lång- och kortsidan. Hjulsats till materialhäck Max. tillåten belastning: kg Tillåten last vid stapling: kg När transporthäckar med mycket olika laster staplas måste dessa minska uppåt! Typskylt måste finnas och vara väl läslig. Med hjulsats blir transporthäcken ett snabbt och smidigt transportmedel. Lämplig för transportöppningar större än 90 cm. Doka materialcontainer för förvaring Max. antal materialhäckar staplade på varandra Utomhus (på arbetsplatsen) Inomhus Marklutning upp till 3 % Marklutning upp till 1% 3 6 Tomma häckar på varandra ej tilllåtet! nvändning med hjulsats: lås i förvaringsläge med parkeringsbroms. I stapeln får en hjulsats inte vara monterad på den understa Doka materialcontainer träinredd. Hjulsats till materialhäck kan monteras på följande transporthäckar: Doka materialcontainer träinredd Doka materialhäckar eakta bruksanvisningen! /2015

73 nvändarinformation rbetskonsol K Produktöversikt [kg] rtikel nr. [kg] rtikel nr. Produktöversikt [kg] rtikel nr. Doka arbetskonsol K 3,00m 291, Doka arbetskonsol K 4,50m 444, Doka-Faltbühne K trädelar gullaserade ståldelar e Levereras: ihopvikt Hängställning 120 3,30m 44, Hängställning 120 4,30m 52, Hängebühne 120 Levereras: ihopvikt Lös arbetskonsol K 52, Faltkonsole K längd: 224 cm höjd: 245 cm Levereras: ihopvikt Stödbalk 28, Stützträger höjd: 248 cm ygelhuvud K-ES 3, ügelkopf K-ES höjd: 35 cm Stödprofil 4, Druckprofil längd: 34 cm bredd: 19 cm Doka arbetskonsol K ytterhörn 442, Doka-Faltbühne K ußenecke trädelar gullaserade ståldelar e bredd: 287 cm höjd: 245 cm Levereras: ihopvikt Stödben 32, Stützstab längd: 370 cm Doka arbetskonsol K innerhörn 283, Doka-Faltbühne K Innenecke trädelar gullaserade ståldelar e bredd: 294 cm höjd: 245 cm Levereras: ihopvikt Horisontalstag d , Horizontalstrebe d2 175 Utfyllnadsplattform 3,00m 153, usgleichsbühne 3,00m trädelar gullaserade ståldelar e Levereras: ihopvikt Horisontal 1,35m 2, Horizontale 1,35m /

74 Produktöversikt nvändarinformation rbetskonsol K [kg] rtikel nr. [kg] rtikel nr. Ställningsrör 48,3mm 0,50m 1, Ställningsrör 48,3mm 1,00m 3, Ställningsrör 48,3mm 1,50m 5, Ställningsrör 48,3mm 2,00m 7, Ställningsrör 48,3mm 2,50m 9, Ställningsrör 48,3mm 3,00m 10, Ställningsrör 48,3mm 3,50m 12, Ställningsrör 48,3mm 4,00m 14, Ställningsrör 48,3mm 4,50m 16, Ställningsrör 48,3mm 5,00m 18, Ställningsrör 48,3mm 5,50m 19, Ställningsrör 48,3mm 6,00m 21, Ställningsrör 48,3mm...m 3, Gerüstrohr 48,3mm Skyddsräcksstolpe XP 1,20m 4, Geländersteher XP 1,20m höjd: 118 cm Halvkoppling med skruv 48mm 50 0, nschraubkupplung 48mm 50 nyckelvidd: 22 mm eakta inbyggnadsanvisningar! Koppling KV 48mm 1, Drehkupplung 48mm nyckelvidd: 22 mm eakta inbyggnadsanvisningar! Hållare för fotbräda XP 1,20m 0, Fußwehrhalter XP 1,20m höjd: 21 cm Skyddsräckshållare XP 40cm 7, Geländerzwinge XP 40cm höjd: 73 cm Stålbalk Uni WS10 Top50 3,50m 68, Mehrzweckriegel WS10 Top50 3,50m blålackerad Skyddsräckesstolpe S 11, Schutzgeländerzwinge S höjd: cm Stålbalk WS10 Top50 3,50m 71, Stahlwandriegel WS10 Top50 3,50m blålackerad Skyddsräckesstolpe T 12, Schutzgeländerzwinge T höjd: cm Fasadklämma V 8, Fassaden-Fertigteilklemme V längd: 70 cm höjd: 41 cm nyckelvidd: 50 mm Skyddsräcksförlängare K 4, Geländerverlängerung K höjd: 87 cm Skyddsräcksstolpe 1,10m 5, Schutzgeländer 1,10m höjd: 134 cm /2015

75 nvändarinformation rbetskonsol K Produktöversikt [kg] rtikel nr. [kg] rtikel nr. Hylsa 24mm 0, Steckhülse 24mm grå längd: 16,5 cm diameter: 2,7 cm Lyftgaffel t arbetskonsol K/M 194, ühnen-umsetzgabel K/M blålackerad längd: cm bredd: 210 cm Levereras: ihopvikt eakta driftsanvisningen! Skruvhylsa 20,0 0, Schraubhülse 20,0 gul längd: 20 cm diameter: 3,1 cm Ändskyddsgrind T 29, Seitenschutzgeländer T längd: cm höjd: 112 cm Stjärnskruv 0, Sternschraube längd: 17 cm Universal skyddsräcksbygel 3, Universal-Geländerbügel höjd: 20 cm Upphängningsbalk K2 44, Einhängeträger K2 höjd: 251 cm Doka 4-parts kätting 3,20m 15, Doka-Vierstrangkette 3,20m eakta driftsanvisningen! ygelhuvud ES 6, ügelkopf ES längd: 21 cm bredd: 11 cm höjd: 29 cm Lyftgaffel YV-konsoler K/M plus 226, Umsetzgabel K/M plus längd: 305 cm bredd: 204 cm Upphängningsbeslag K 8, ufhängeblech K längd: 65 cm Ingjutningsbygel ES 1, Einhängeschlaufe ES obehandlat längd: 72 cm Upphängningssko 10, ufhängeschuh längd: 22 cm bredd: 13 cm höjd: 34 cm Upphängningsprofil K 14, ufhängeprofil K längd: 109 cm /

76 Produktöversikt nvändarinformation rbetskonsol K [kg] rtikel nr. [kg] rtikel nr. Upphängningsprofil ES 15, ufhängeprofil ES längd: 109 cm nslutning XS DM/SL-1 11, nschluss XS DM/SL-1 längd: 100 cm Upphängningsbeslag ES 9, ufhängeblech ES längd: 68 cm System stege XS 4,40m 33, System-Leiter XS 4,40m and med snabbkoppling 55cm 0, Gurtschnellverschluss 55cm gul Universal verktygssats 15,0 9, Universal-Werkzeugbox 15,0 Ingår i leveransen: () Spärrskaft 1/2" 0, längd: 30 cm () Öppennyckel 13/17 0, () Öppennyckel 22/24 0, (D) Öppennyckel 30/32 0, (E) Öppennyckel 36/41 1, (F) Ringnyckel 17/19 0, (G) Fyrkantsmutter 22 0, (H) Hylsnyckel 41 0, (I) Förlängare 11cm 1/2" 0, (J) Förlängare 22cm 1/2" 0, (K) Kardankoppling 1/2" 0, (L) Hylsa 19 1/2" L 0, (M) Hylsa 13 1/2" 0, (N) Hylsa 24 1/2" 0, (O) Hylsa 30 1/2" 0, (P) Trekantshylsa, utfyllnadskonus 15,0 DK 0, längd: 8 cm nyckelvidd: 30 mm Stegförlängning XS 2,30m 19, Leiternverlängerung XS 2,30m Säkerhetsgrind XS 4, Sicherungsschranke XS längd: 80 cm Ryggskydd XS 1,00m 16, Ryggskydd XS 0,25m 10, Rückenschutz XS Stegsystem XS nslutning XS väggform 20, nschluss XS Wandschalung bredd: 89 cm höjd: 63 cm Ryggskydd-avstigning XS 17, Rückenschutz-usstieg XS höjd: 132 cm /2015

77 nvändarinformation rbetskonsol K Produktöversikt [kg] rtikel nr. [kg] rtikel nr. Förankringssystem 15,0 Upphängningskonus 15,0 5cm 0, ufhängekonus 15,0 5cm längd: 16 cm diameter: 6 cm eakta inbyggnadsanvisningar! Utfyllnadskonus 15,0 5cm 0, Sperrenvorlauf 15,0 5cm längd: 11 cm diameter: 5 cm Verktyg: Trekantshylsa, utfyllnadskonus 15,0 DK eakta inbyggnadsanvisningar! Utfyllnadskon synlig betong 15,0 5cm 0, Sichtbetonvorlauf 15,0 5cm längd: 11 cm diameter: 4,3 cm Verktyg: Trekantshylsa, utfyllnadskonus 15,0 DK Plasthylsa 15,0 5cm 0, Dichtungshülse 15,0 5cm orange längd: 10 cm diameter: 3 cm Plasthylsa S 15,0 5cm 0, Dichtungshülse S 15,0 5cm orange längd: 11 cm diameter: 4,7 cm Synlig betongplugg 41mm plast 0, Synlig betongplugg 41mm betong 0, Sichtbetonstopfen grå Konusskruv Rd28 0, Konusschraube Rd28 längd: 9 cm diameter: 6 cm Spännstag 15,0mm galv 0,50m 0, Spännstag 15,0mm galv 0,75m 1, Spännstag 15,0mm galv 1,00m 1, Spännstag 15,0mm galv 1,25m 1, Spännstag 15,0mm galv 1,50m 2, Spännstag 15,0mm galv 1,75m 2, Spännstag 15,0mm galv 2,00m 2, Spännstag 15,0mm galv 2,50m 3, Spännstag 15,0mm galv...mm 1, Spännstag 15,0mm obehandlat 0,50m 0, Spännstag 15,0mm obehandlat 0,75m 1, Spännstag 15,0mm obehandlat 1,00m 1, Spännstag 15,0mm obehandlat 1,25m 1, Spännstag 15,0mm obehandlat 1,50m 2, Spännstag 15,0mm obehandlat 1,75m 2, Spännstag 15,0mm obehandlat 2,00m 2, Spännstag 15,0mm obehandlat 2,50m 3, Spännstag 15,0mm obehandlat 3,00m 4, Spännstag 15,0mm obehandlat 3,50m 5, Spännstag 15,0mm obehandlat 4,00m 5, Spännstag 15,0mm obehandlat 5,00m 7, Spännstag 15,0mm obehandlat 6,00m 8, Spännstag 15,0mm obehandlat 7,50m 10, Spännstag 15,0mm obehandlat...mm 1, nkerstab 15,0mm Tallriksmutter 15,0 1, Superplatte 15,0 höjd: 6 cm diameter: 12 cm nyckelvidd: 27 mm Ingjutningsstag m platta 15,0 16cm 55 0, Sperranker 15,0 16cm 55 obehandlat Spikbleck 15,0 0, Nagelblech 15,0 diameter: 10 cm Upphängningskonus 15,0 för isolering 11cm 3, ufhängekonus 15,0 für Isolierung bis 11cm längd: 30 cm diameter: 5 cm Plasthylsa 15,0 för isolering 11cm 0, Dichtungshülse 15,0 für Isolierung bis 11cm naturvit längd: 30 cm diameter: 6 cm Spikbleck Rd28 0, Vorlaufscheibe Rd28 diameter: 9 cm Ingjutningsstag 15,0 0, Wellenanker 15,0 obehandlat längd: 67 cm und-upphängningskonus 15,0 1, und-ufhängekonus 15,0 längd: 16 cm diameter: 6 cm eakta inbyggnadsanvisningar! Förankringsbult 15,0 0, Felsanker-Spreizeinheit 15,0 längd: 9 cm diameter: 4 cm eakta inbyggnadsanvisningar! Förankringsbult, installationrör 0, Felsanker-Einbaurohr längd: 50 cm diameter: 3 cm /

78 Produktöversikt nvändarinformation rbetskonsol K [kg] rtikel nr. [kg] rtikel nr. elastningsinstrument 34, Vorspanngerät Transporthäckar Doka gallercontainer 1,70x0,80m 87, Doka-Gitterbox 1,70x0,80m höjd: 113 cm Upphängningskonus 30kN 15,0 0, Einschraubkonus 30kN 15,0 längd: 15 cm Ingjutnignshylsa för dwg 30kN 15,0 0, Ingjutnignshylsa för dwg 30kN 15,0 galv 0, Gesimsanker 30kN 15,0 längd: 7 cm eakta inbyggnadsanvisningar! Doka materialcontainer 1,20x0,80m 75, Doka-Mehrwegcontainer 1,20x0,80m höjd: 78 cm Spikkonus 15,0 0, Nagelkonus 15,0 svart längd: 7 cm Plugg 29mm 0, Gesimsankerstopfen 29mm grå diameter: 3 cm Skiljevägg till materialcontainer 0,80m 3, Skiljevägg till materialcontainer 1,20m 5, Mehrwegcontainer Unterteilung trädelar gullaserade ståldelar e Zink plugg 15,0 0, Zinkstöpsel 15,0 längd: 9,9 cm diameter: 2,9 cm Verktyg: Fyrkantnyckel 1/2" Skyddsknopp 15,0/20,0 0, Schutzkappe 15,0/20,0 gul längd: 6 cm diameter: 6,7 cm Doka materialhäck 1,55x0,85m 42, Doka-Stapelpalette 1,55x0,85m höjd: 77 cm Spännstagsnyckel 15,0/20,0 1, nkerstabschlüssel 15,0/20,0 längd: 37 cm diameter: 8 cm Doka materialhäck 1,20x0,80m 39, Doka-Stapelpalette 1,20x0,80m höjd: 77 cm Trekantshylsa, utfyllnadskonus 15,0 DK 0, Vorlaufschlüssel 15,0 DK längd: 8 cm nyckelvidd: 30 mm Universal trekantshylsa 15,0/20,0 0, Universal-Konusschlüssel 15,0/20,0 längd: 9 cm nyckelvidd: 50 mm Doka materialcontainer träinredd 106, Doka-Kleinteilebox trädelar gullaserade ståldelar e längd: 154 cm bredd: 83 cm höjd: 77 cm /2015

79 nvändarinformation rbetskonsol K Produktöversikt [kg] rtikel nr. [kg] rtikel nr. Hjulsatts till materialhäck 33, nklemm-radsatz blålackerad /

80 Över hela världen nära dig Doka räknas till de globalt ledande företagen inom utveckling, tillverkning och försäljning av formteknik för alla områden inom byggtekniken. Med mer än 160 filialer och logistikcentraler i mer än 70 länder har Doka Group ett effektivt försäljningsnät och garanterar på så sätt att materiel och teknisk support tillhandahålls snabbt och professionellt. Doka Group är ett företag inom Umdasch Group och sysselsätter globalt mer än medarbetare. Doka GmbH Josef Umdasch Platz mstetten ustria T F info@doka.com /2015
