RAPPORT PROVGROPSGRÄVNING/GEOTEKNIK

Transkript

1 BESTÄLLARE: FAM. WIKLUND Provgropsgrävning, Såå 4:1 UPPDRAGSNUMMER: GEOTEKNISK UTREDNING RAPPORT SWECO CIVIL AB ÖSTERSUND GEOTEKNIK HANDLÄGGARE: FILIP GRANSTRÖM GRANSKARE: ROBERT JONASSON Sweco Bangårdsgatan 2 Telefon Fax +46 (0) Sweco Civil AB Org.nr Styrelsens säte: Stockholm En del av Sweco-koncernen Filip Granström Handläggare Geoteknik Östersund Telefon direkt filip.granstrom@sweco.se

2 Ändringsförteckning VER. DATUM ÄNDRINGEN AVSER GRANSKAD GODKÄND 2 KOMPLETTERING RADON SEFIGR SEFIGR

3

4 Innehållsförteckning 1 Objekt Ändamål och skede Underlag för undersökningen Tidigare utförda undersökningar Styrande dokument Geoteknisk kategori Befintliga förhållanden Topografi & ytbeskaffenhet Vattenavrinning och dränering Befintliga konstruktioner Positionering Geotekniska fältundersökningar Utförda provtagningar Undersökningsperiod Fältingenjörer Provhantering Övrigt Geotekniska laboratorieundersökningar Utförda undersökningar Geotekniska förhållanden Provgrop SW Provgrop SW Provgrop SW Provgrop SW Provgrop SW Provgrop SW Rekommendationer Provgrop SW Provgrop SW

5 11.3 Provgrop SW Provgrop SW Provgrop SW Provgrop SW Grundläggning Värdering av undersökning Generellt Övrigt BILAGOR Beteckning Datum Rev. datum Sidor Bilaga 1 Laboratorieundersökningar RITNINGAR Beteckning Typ Skala Format Datum Rev. datum G0201 Plan 1:500 A G1101 Fria borrhål 1:100 A

6 1 Objekt På uppdrag av familjen Wiklund har Sweco utfört en enklare geoteknisk undersökning och markradonmätning inför anläggning av nya tomter inom fastighet Såå 4:1, Åre kommun. Syftet med undersökningen, är att okulärt bedöma de geotekniska förhållandena och ge rekommendationer inför planering av nya tomter. Föreliggande handling redovisar enbart utförda undersökningsresultat. 2 Ändamål och skede Undersökningen syftar till att översiktligt klarlägga jordlager- och grundvattenförhållanden och därmed ge de geotekniska förutsättningarna. 3 Underlag för undersökningen Följande underlag har använts för undersökningen: Flygfotografier från Google Digital grundkarta i dwg-format erhållen från beställaren Detaljplan i dwg- och pdf-format erhållna från beställaren Offertförfrågan GEO och dagvattenutredning för tomter, väg VA i Så.pdf erhållen från beställare Ledningsunderlag har erhållits från ledningsägare i området Jordartskarta, jorddjupskarta och berggrundskarta, upprättade av Sveriges geologiska undersökning (SGU) 3.1 Tidigare utförda undersökningar Samtida undersökningar utfördes av Sweco för fastighet Såå 2:81 och 2:73. Dessa finns sammanställda i PM och MUR med tillhörande ritningar enligt nedan: Markteknisk undersökningsrapport/geoteknik (MUR), upprättad av Sweco , med tillhörande ritningar. PM Geoteknik Såå 2:81 & 2:73, Åre kommun, upprättad av Sweco Undersökningspunkter har i tillämpliga delar inarbetats på för detta uppdrag framtagna planritningar och för utvärdering av geotekniska förhållanden. Jordprovstabeller från dessa undersökningar bifogas tillsammans med nya undersökningar i Bilaga 1. 1 (17)

7 4 Styrande dokument Denna rapport ansluter till SS-EN och SS-EN , med tillhörande nationell bilaga BFS 2013:10 EKS 10 [alternativt] TRVFS 2011:12. Tabell 1. Planering och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering SS-EN Fältutförande Beteckningssystem Geoteknisk fälthandbok SGF Rapport 1:2013 samt SS-EN-ISO , SS-EN och SS-EN SGF/BGS beteckningssystem Version 2001:2 med kompletterande beteckningsblad 2016 Tabell 2. Fältundersökningar - provtagning Undersökningsmetod Standard eller annat styrande dokument Provgropsgrävning (Pg) VV Publ 2006:59 Provgropsundersökning, SGF Rapport 1:2013 samt provhantering SS-EN ISO Tabell 3. Laboratorieundersökningar Undersökningsmetod Standard eller annat styrande dokument Okulär jordartsklassning SS-EN ISO och Jordartsförkortning Materialtyp och tjälfarlighetsklass Lab-undersökningar Beteckningsblad IEG (Bilaga C IEG Rapport 13:2010) AMA Anläggning 13 Uppgifter om standard eller andra styrande dokument ges på tabeller, diagram m.m. i Bilaga 1. Tabell 4. Miljötekniska undersökningar Undersökningsmetod Standard eller annat styrande dokument Markradon (Radongashalt i jordluft) 5 Geoteknisk kategori BFR R85:1988 rev år 1990 Undersökningar har utförts i omfattning och typ med förutsättning att de geotekniska förutsättningarna för objektet och tillhörande arbeten omfattas av geoteknisk kategori 1 (GK1). 6 Befintliga förhållanden Enligt SGU:s jordartskarta består naturligt lagrade jordar i området av finsandig morän. Bergarter inom området består enligt SGU av metamorfa bergarter (Granatglimmerskiffer, kvarts-fältspatskiffer, kalkig glimmerskiffer, kvartsit, marmor, migmatitisk paragnejs, amfibolit, eklogit och metadiabas (neoproterozoikum). 2 (17)

8 6.1 Topografi & ytbeskaffenhet Det aktuella området utgörs i den södra delen (SW1721-SW1725) av åkermark med vegetation samt berg i dagen och i den norra delen av skogsmark (SW1726). Området ligger på Såå-berget strax utanför Åre by och lutar från nordväst till sydöst. Befintlig markyta varierar i nivå mellan ca +476,3 m och +455,1 m med sluttning ned mot Åresjön. Synligt berg i dagen finns inom området. 6.2 Vattenavrinning och dränering Lägen och kapaciteter på eventuella dräneringar och pumpbrunnar i undersökningsområdet har ej undersökts. 6.3 Befintliga konstruktioner Området angränsar till vägarna Norrskenet och Solbacken, strax nordöst om vägen E14. Längs Norrskenet och Solbacken finns idag befintliga villor, ett flertal av dessa anlagda på berg. 7 Positionering Utsättning och inmätning av undersökningspunkterna har utförts av Lars Persson, Sweco, med hjälp av GPS-punkter i nätverks-rtk. Koordinatsystem: SWEREF Höjdsystem: RH Geotekniska fältundersökningar 8.1 Utförda provtagningar Aktuella provtagningar omfattar: Provgropsgrävning (Pg) 6 punkter Radonmätning 2 punkter Provtagning är utförd med bandgrävare Volvo ECR 235 CL. Fri vattenyta har noterats i provgropar som en indikation på grundvattenytans läge vid undersökningstillfället. Mätning har utförts med MARKUS10, som är ett portabelt instrument för bestämning av radonhalten i markluft. Markradon har avmätts i punkt SW1721 och SW1724 med ett värde på 7 kbq/m 3 respektive 17 kbq/m 3. Enligt BFR R85:1988 rev år 1990 klassificeras marken som normalradonmark. Byggnader bör uppföras i radonskyddande tillstånd. 8.2 Undersökningsperiod Provtagningar är utförda under maj Vid undersökningstillfället var området snöfritt och jorden var fri från tjäle. 3 (17)

9 8.3 Fältingenjörer Geotekniskt fältarbete har utförts av Filip Granström, Sweco Civil AB. Förare av grävare var Lars Dahlberg, Brattlands åkeri AB. 8.4 Provhantering Upptagna jordprover har klassificerats okulärt i fält direkt vid provtagningen enligt SS-EN- ISO Ett provtagningsprotokoll har upprättats av ansvarig fältingenjör för varje provtagningspunkt. Utvalda prover har skickats till Svevia geotekniskt laboratorium för säkrare klassificering. Resultat från Svevia presenteras i Bilaga Övrigt Utförda undersökningar är benämnda SW17xxx, där 17 står för årtal, SW för Sweco och xxx är en löpande numrering. Resultat av utförda undersökningar redovisas i denna handlings tillhörande ritningar och bilagor. Undersökningspunkterna är inlagda i en databas (GeoSuite). Lägesdata (x, y, z) kan på begäran erhållas digitalt eller i tabell. 9 Geotekniska laboratorieundersökningar 9.1 Utförda undersökningar Följande analyser har utförts på störda jordprover: Jordartsbenämning och bedömning av tjälfarlighetsklass 5 st Utförda analyser redovisas i Bilaga 1. Laboratoriearbete utfördes av Sonja Olofsson. 10 Geotekniska förhållanden Mark-/grundvatten påträffades i provgropar SW1723, SW1724 och SW1726 på 0,9, 1,1 respektive 0,5 meters djup under befintlig markyta. Vid nederbördsrika perioder och snösmältning kan ytligare vatten uppträda i jordprofilen Provgrop SW1721 Jordprofilen utgöres av ca 0,2 meter mulljord vilande på sand med varierande grusighet. Gruset kommer från vittrat skiffer. Ned till ett djup av cirka 0,5 m under befintlig markyta återfinns växtdelar i sanden. Sanden bedöms ha låg relativ fasthet. Grävningen har avslutats på berg ca 1,1 meter under den i dag befintliga markytan. Schaktbarhet bedöms till klass 2 enligt Figur (17)

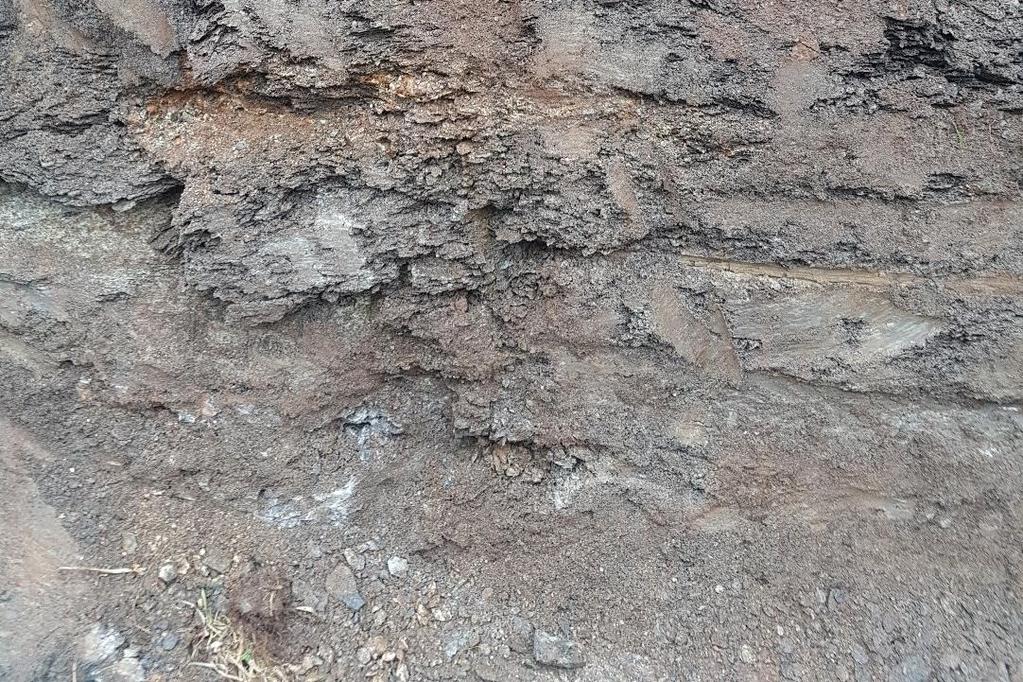

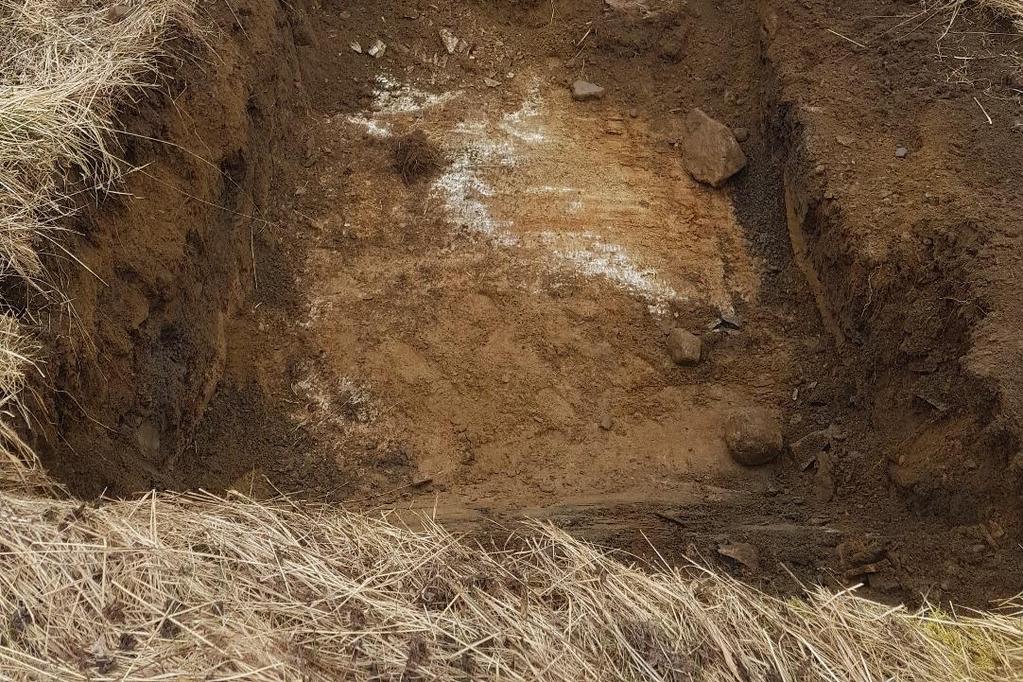

10 Figur Fotografi på provgrop SW Provgrop SW1722 Provgropen grävdes strax söder om planerad placering av huskropp. Detta eftersom det främst var berg i dagen i form av skiffer med varierande vittringsgrad på den planerade positionen. 5 (17)

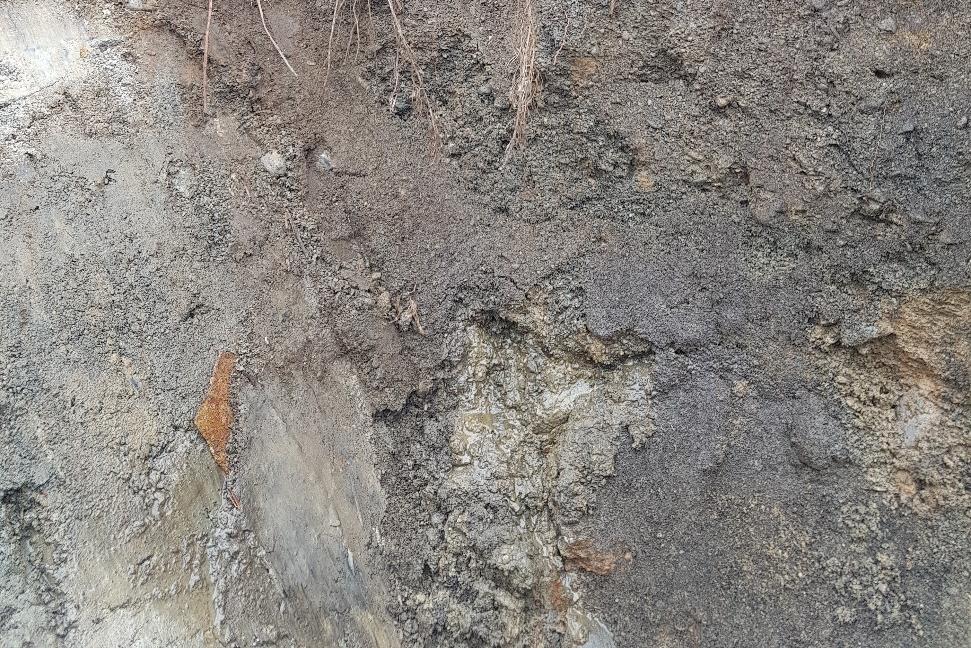

11 Jordprofilen utgöres av ca 0,2 meter mulljord. Därunder förekommer porös vittrad skiffer ned till ca 1 meter där den övergår till något fastare och mindre vittrad skiffer. Provgropsgrävningen har avslutats på fastare berg ca 1,2 meter under den i dag befintliga markytan. Schaktbarhet bedöms till klass 3 enligt Figur Figur Fotografi på provgrop SW (17)

12 10.3 Provgrop SW1723 Jordprofilen utgöres av ca 0,2 meter vegetation och mulljord, vilande på en grusig sandmorän med en mäktighet på ca 1,2 meter. Moränen bedöms ha medelhög till hög relativ fasthet. På ett djup av ca 0,9 meter sipprar/rinner grundvatten in i provgropen (se Figur 10.4). Provgropsgrävningen har avslutats på en sluttande bergyta ca 0,7-1,2 meter under den i dag befintliga markytan. Schaktbarhet bedöms till klass 3 enligt Figur Figur Fotografi på provgrop SW (17)

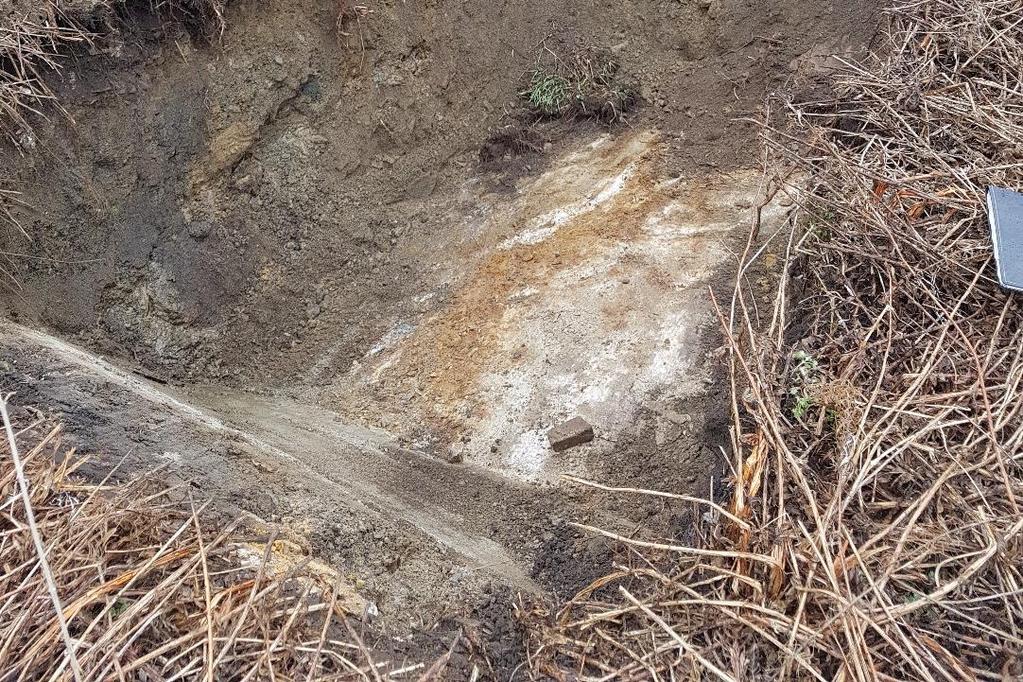

13 Grundvatten Figur Fotografi på provgrop SW1723. Inläckage av grundvatten markerat med röd cirkel. 8 (17)

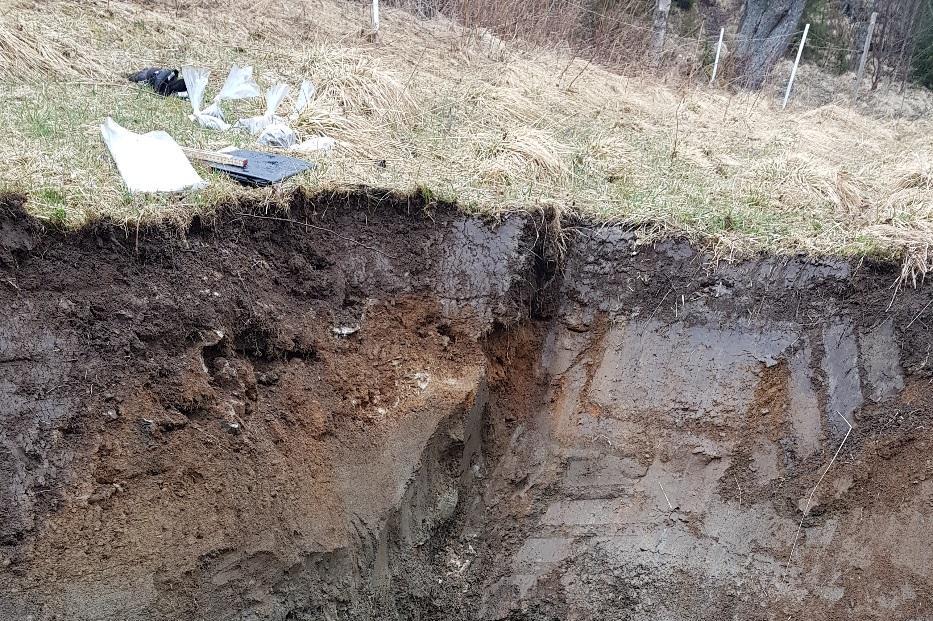

14 10.4 Provgrop SW1724 Jordprofilen utgöres av ca 0,2 meter mulljord. Mulljorden överlagrar en siltig sand med en mäktighet på ca 0,5 meter som övergår till ett ca 0,2 m tjockt lager av finsand. Under finsanden ligger en grusig siltig sandmorän ned till ett djup av ca 1,7 meter. På ett djup av ca 1,1 meter rinner grundvatten in i gropen. Provgropsgrävningen har avslutats på berg ca 1,7 meter under den i dag befintliga markytan. Schaktbarhet bedöms till klass 3 enligt Figur Figur Fotografi på provgrop SW1724. Tydligt inläckage av grundvatten syns i botten av gropen. 9 (17)

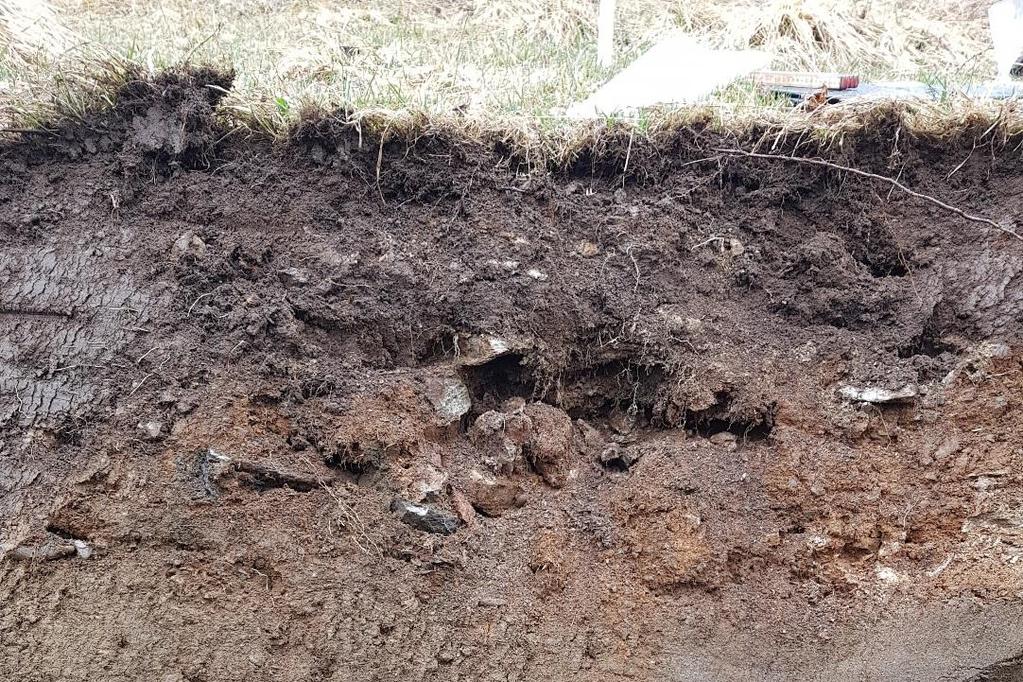

15 Figur Fotografi på provgrop SW (17)

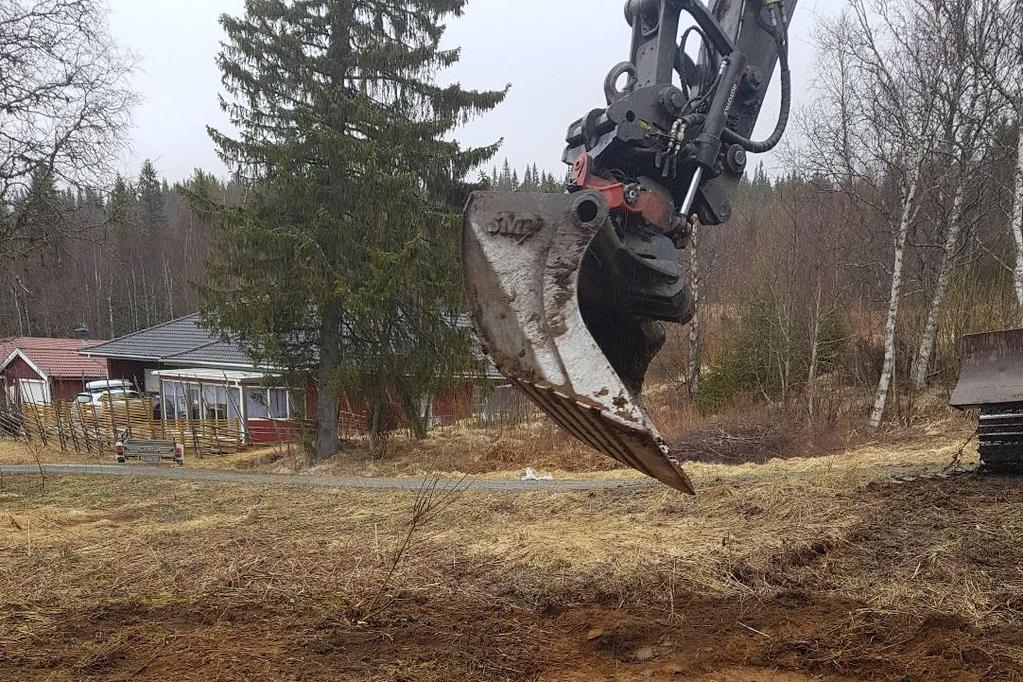

16 10.5 Provgrop SW1725 Jordprofilen utgöres av ca 0,2 meter mulljord. Därunder förekommer finsand som har en mäktighet på ca 0,5 meter. Provgropsgrävningen har avslutats på berg ca 0,7 meter under den i dag befintliga markytan. Figur Fotografi på igenfylld provgrop SW (17)

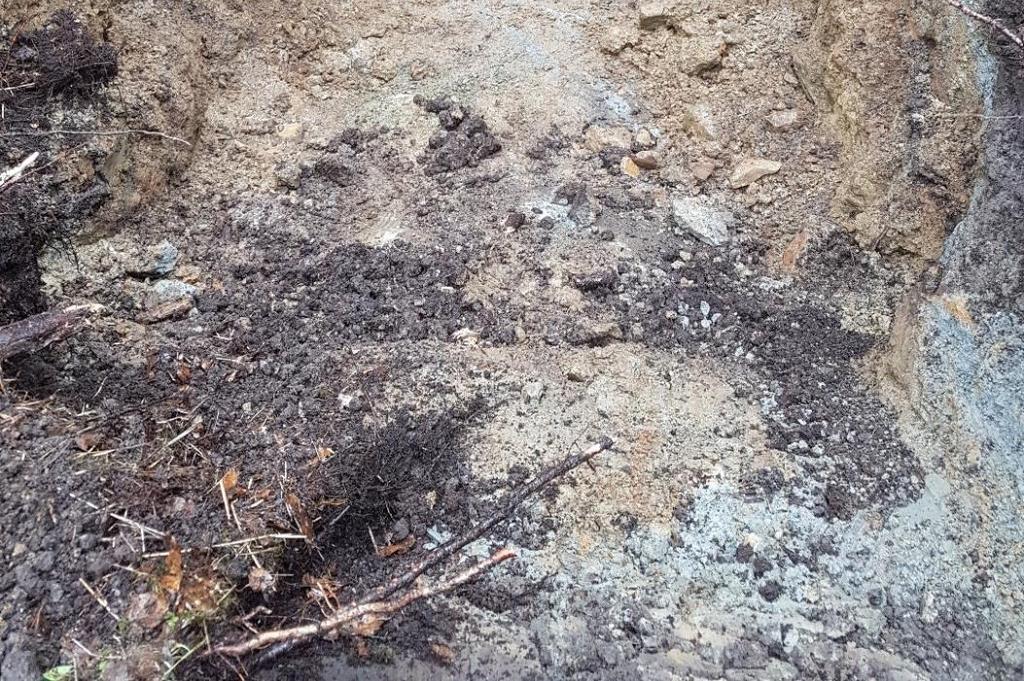

17 10.6 Provgrop SW1726 Jordprofilen utgöres av ca 0,3 meter blöt torvjord. Under det organiska ytskiktet förekommer siltig sand med en mäktighet av ca 0,3 meter som sedan övergår till siltig lera med en mäktighet av ca 0,1 meter. Den siltiga leran överlagrar en något grusig siltig sandig morän med 1,1 meters mäktighet, liggandes på berg. 0,5 meter under markytan återfinns grundvatten (se Figur 10.9). Provgropsgrävningen har avslutats på berg ca 1,8 meter under den i dag befintliga markytan. Figur Fotografi på provgrop SW (17)

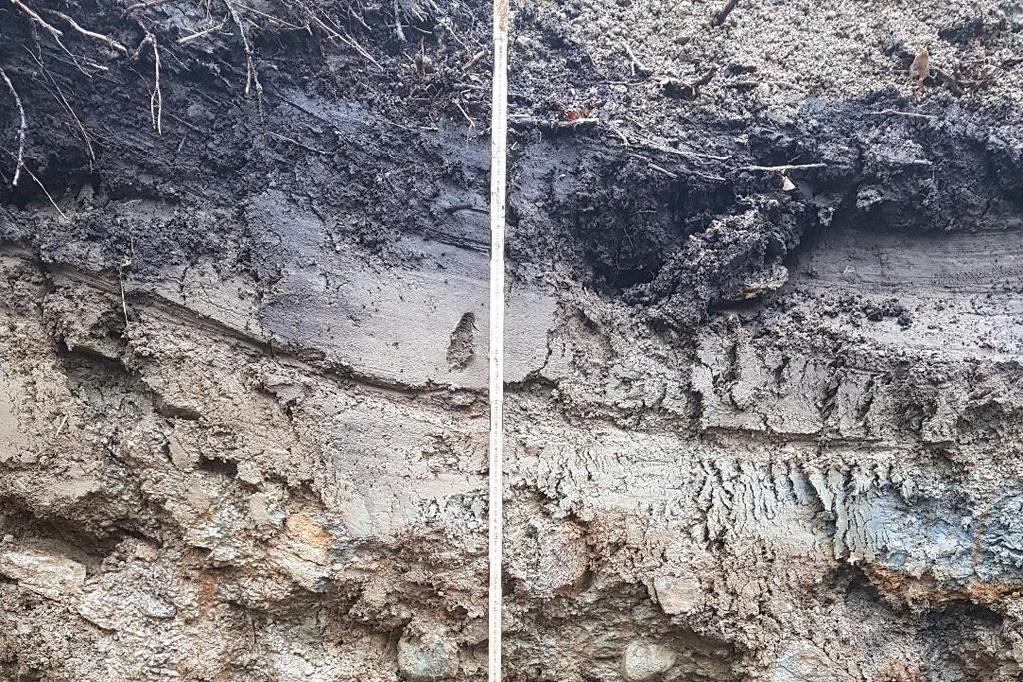

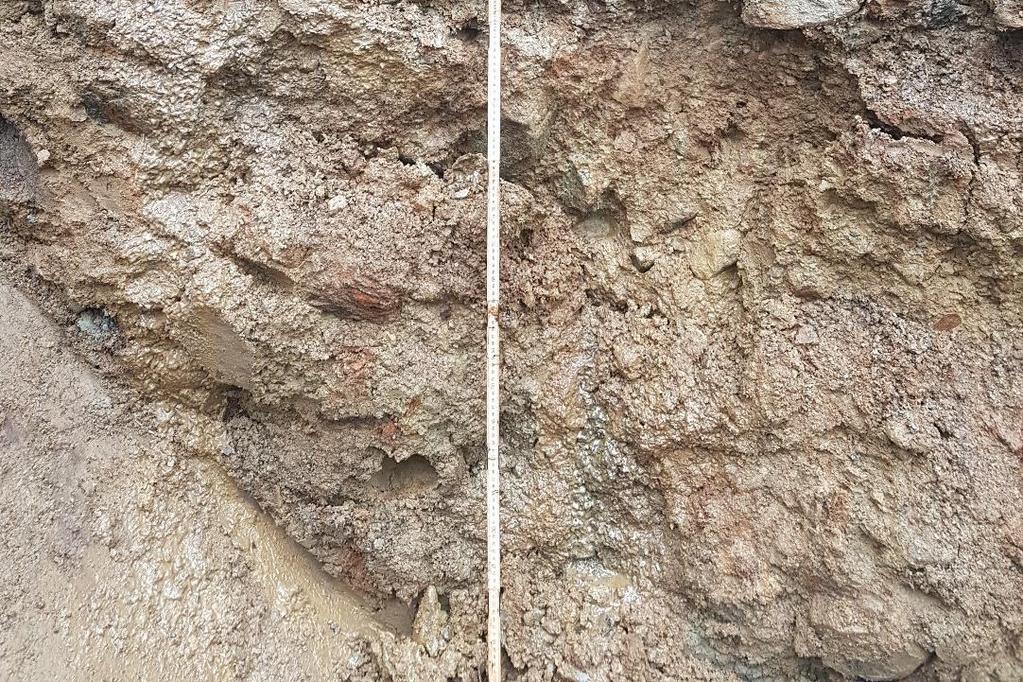

18 Figur Fotografi på provgrop SW1726. Ungefärlig högsta nivå där grundvatten påträffades är markerat med röd streckad linje. 13 (17)

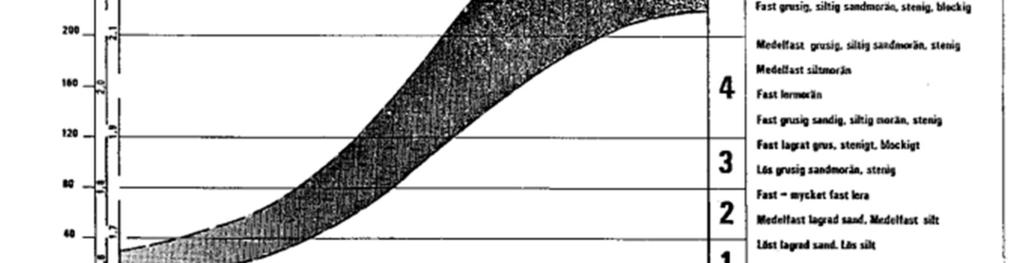

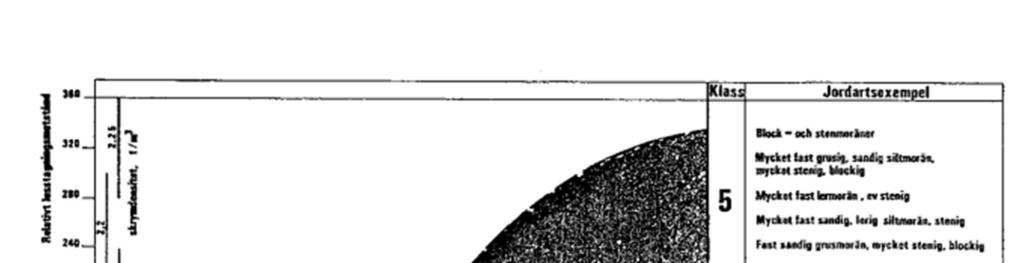

19 Figur Schaktbarhet, Klassificeringssystem-85 (Magnusson & Orre, 1985). 11 Rekommendationer 11.1 Provgrop SW1721 Grundläggning kommer att ske på berg. Då bergets översta del består av vittrad skiffer med låg relativ fasthet skall detta schaktas bort tills fastare skiffer påträffas. Tillåtet grundtyck för bottenplatta grundlagd på berg är 500 kpa. Dimensioneras med erfarenhetsvärden enligt TK GEO, Tabell Vid plattgrundläggning direkt på bergyta skall man ta i beaktning att bottenplatta får grundläggas på berg med maximal lutning 1:2 enligt TK Geo Provgrop SW1722 Grundläggning kommer att ske på berg. Då berget även här består av vittrad skiffer med låg relativ fasthet skall detta schaktas bort tills fastare skiffer påträffas, ca 1 m ned vid aktuellt läge för provgropen. 14 (17)

20 Tillåtet grundtyck för bottenplatta grundlagd på berg är 500 kpa. Dimensioneras med erfarenhetsvärden enligt TK GEO, Tabell Vid plattgrundläggning direkt på bergyta skall man ta i beaktning att bottenplatta får grundläggas på berg med maximal lutning 1:2 enligt TK Geo Provgrop SW1723 Grundläggning bedöms kunna ske på den fastare sandmoränen ca 0,4 m under markytan. Tillåtet grundtryck 150 kpa Provgrop SW1724 Grundläggning bedöms kunna ske på morän, ca 1 m under befintlig markyta. Fyllning skall ske med ett material med god dräneringsförmåga, bergkross. God dräneringsförmåga krävs då tydligt inläckage av grundvatten påträffades strax under grundläggningsnivån vid provgropsgrävningen. Tillåtet grundtyck 150 kpa. Då moränen bedöms vara måttligt tjälfarlig skall grundkonstruktionen utformas så att grundläggningsnivån ej kan tjäla Provgrop SW1725 Grundläggning sker på berg efter bortschaktning av organiskt skikt och underliggande finsand. Tillåtet grundtyck för bottenplatta grundlagd på berg är 500 kpa. Dimensioneras med erfarenhetsvärden enligt TK GEO, Tabell Vid plattgrundläggning direkt på bergyta skall man ta i beaktning att bottenplatta får grundläggas på berg med maximal lutning 1:2 enligt TK Geo Provgrop SW1726 Grundläggning bedöms kunna ske på morän, ca 0,7 m under befintlig marknivå. Fyllnadsmassor skall vara material med god dräneringsförmåga, bergkross, för att undvika bortspolning av material. Detta till följd av att grundvatten påträffats ca 0,5 m under befintlig markyta. Tillåtet grundtyck: 150 kpa Utformning av grundkonstruktion skall utformas så att grundläggningsnivån ej kan tjäla då moränen bedöms vara måttligt tjälfarlig. 15 (17)

21 12 Grundläggning Jordlagren utgörs av icke tjällyftande till måttligt tjällyftande jordarter (tjälfarlighetsklass 1-3) enligt Anläggnings AMA 13 tabell CB/1. Grundläggning skall utföras frostskyddad. Frostskyddad grundläggning kan utföras antingen genom utskiftning av tjällyftande jord och/eller termisk isolering för att förhindra tjälnedträngning. Bergytan är vittrad och skall bortschaktas innan grundläggning. Eventuell bergschakt skall utföras enligt AMA 13 kod CBC. Fyllning upp till grundläggningsnivån skall utföras enligt Anläggnings AMA 13 kod CEB.2 (se Figur 12.1). Fyllning med bergkross rekommenderas. Figur Omfattning av packad fyllning för grundläggning av byggnad, golv o d. Grundkonstruktionen skall utformas så att jorden under grundläggningsnivån ej kan tjäla. Dränerande bädd under och intill byggnader skall ansluta till utvändiga dräneringsledningar. Dräneringsledningar skall omges med filter som skydd mot erosion och igensättning. Förekommande siltig jord är flytbenägen i kombination med vatten och störning från schaktning/packning vilket måste beaktas i byggskedet. Marken planeras så att ytvatten avleds från byggnaden. 13 Värdering av undersökning 13.1 Generellt I avståndet mellan undersökningspunkterna finns en osäkerhet vad gäller att täcka in variationerna i bergytans nivå. 16 (17)

22 Den radonmätning som har utförts är översiktlig. Detta innebär att det kan finnas områden med förhöjda radonhalter som inte upptäcktes vid denna undersökning. 14 Övrigt Provgropsgrävning är en grov bedömning av materialets egenskaper. För att kunna göra noggrannare bedömning av grundtryck behöver geotekniska sonderingar utföras. Om lerskiffer skulle påträffas i byggskedet kan det bli aktuellt med skydd mot svällskiffer, varvid geotekniskt och/eller bergtekniskt kunnig person bör rådfrågas. Detta utlåtande behandlar endast rekommendationer och synpunkter i projekteringsskedet. I byggskedet bör geotekniskt kunnig person bistå med besiktning och rådgivning. Sweco Civil AB ÖSTERSUND Geoteknik Filip Granström Geotekniker Robert Jonasson Granskare 17 (17)

23 JORDARTSPROTOKOLL RAPPORT Provnr Sidan 1 av 2 Beställare Sweco Civil AB Filip Granström Mtrl.typ + Tjälfarlighetsklass AMA Produkt Jordmaterial Leverantör Entreprenör Sweco Civil AB Objekt Såå Provtagningsplats Provtagare L.P Märkning Provtagningsdatum Ankomstdatum Referens nr Analys start Analys slut Id-nummer Jordartsprov Reg.nr Märkning Provtagningsdatum Sektion Djup (m) Benämning Materialtyp / Tjälfarlighet 10 Prov SW ,20-0,80 sisa 3B/2 Vattenkvot (WN) (ISO/TS ) Konflytgräns (WL) (ISO/TS ) Notering / Anmärkning 20 Prov SW ,20-0,70 siclti 5A/4 30 Prov SW ,70 sisa 3B/2 40 Prov SW ,40-1,70 sisati 3B/2 50 Prov SW ,20-0,60 clsiti 5A/4 60 Prov SW ,60-1,00 sisa 3B/2 70 Prov SW ,20-0,50 sisa 3B/2 80 Prov SW ,20-1,00 sagrti 2/1 90 Prov SW ,60-0,90 FSa 2/1 100 Prov SW ,90-1,70 grsasi 3B/2 Provresultatet avser endast till laboratoriet inkommit prov. (EA) = Ej Acrediterad metod. (E) = Enkelprov För övrig information se kundbilaga som finns på / produkter & tjänster / asfalt / laboratorier. Ort och datum Brunflo Svevia AB Laboratorium Grävarvägen BRUNFLO Besöksadress Grävarvägen 3 Styrelsens säte Solna Telefon nr Telefax nr Org.nr VAT nr SE E-post lab.brunflo@svevia.se Internet adress Sonja Olofsson, Platschef Digitalt utfärdad signatur

24 JORDARTSPROTOKOLL RAPPORT Provnr Sidan 2 av 2 Beställare Sweco Civil AB Filip Granström Mtrl.typ + Tjälfarlighetsklass AMA Produkt Jordmaterial Leverantör Entreprenör Sweco Civil AB Objekt Såå Provtagningsplats Provtagare L.P Märkning Provtagningsdatum Ankomstdatum Referens nr Analys start Analys slut Id-nummer Reg.nr Märkning Provtagningsdatum Sektion Djup (m) Benämning Materialtyp / Tjälfarlighet 110 Prov SW ,70-1,80 (gr)sisa 3B/2 Vattenkvot (WN) (ISO/TS ) Konflytgräns (WL) (ISO/TS ) Notering / Anmärkning Provresultatet avser endast till laboratoriet inkommit prov. (EA) = Ej Acrediterad metod. (E) = Enkelprov För övrig information se kundbilaga som finns på / produkter & tjänster / asfalt / laboratorier. Ort och datum Brunflo Svevia AB Laboratorium Grävarvägen BRUNFLO Besöksadress Grävarvägen 3 Styrelsens säte Solna Telefon nr Telefax nr Org.nr VAT nr SE E-post lab.brunflo@svevia.se Internet adress Sonja Olofsson, Platschef Digitalt utfärdad signatur

25 SÅÅ 4:1 Passage ut i angränsande terräng 1210 kvm 1420 kvm ö kvm kvm +465 Å 1030 kvm Avskärande dike och bostadshus mellan kraftledning 40 m skyddsavstånd VA ledning VA ledning vattengång avloppsbrunn ca +446,1

26 SÅÅ 4:1 ö
