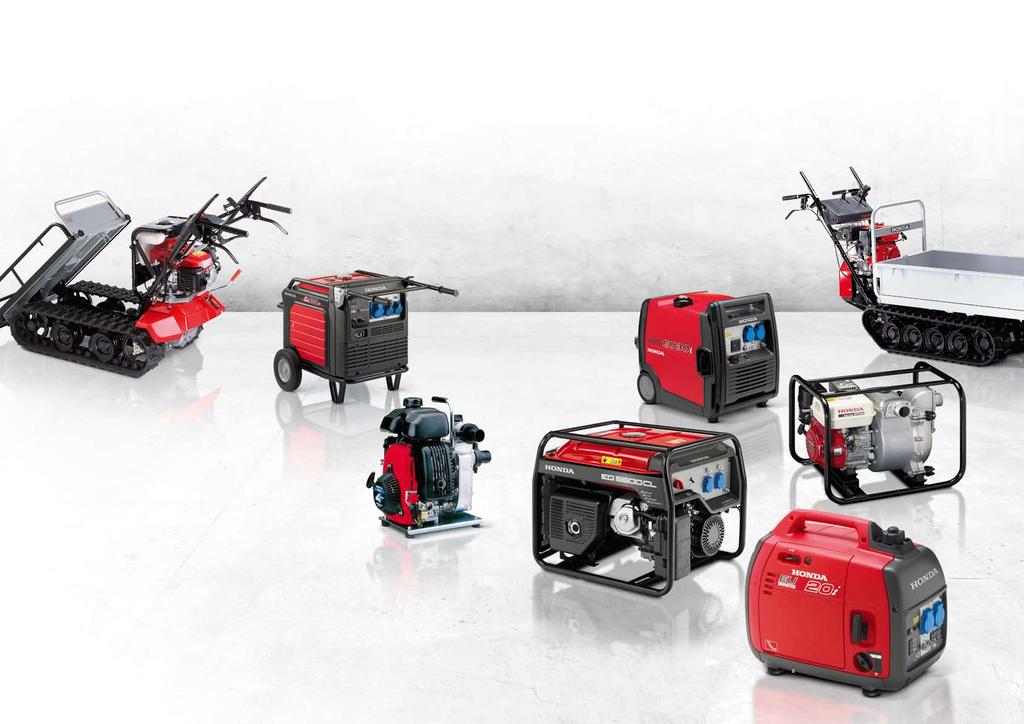

1 ELVERK VATTENPUMPAR BANDVAGNAR Honda Motor Co. Ltd förbehåller sig rätten att förändra utrustning och specifikationer utan tidigare förvarning. Detaljer, färger, beskrivningar och bilder är endast avsedda som översiktlig information. Dessa i broschyren angivna detaljer kan skilja sig från utrustningen i de svensksålda produkterna. Läs bruksanvisningen och garantin noggrant innan du använder produkterna i denna katalog. Kontakta din närmaste återförsäljare för närmare upplysningar. För senaste uppdateringar, se HPESIND11 Honda Nordic AB (Power Equipment) Box 31002, Malmö Släng inte denna broschyr i soporna! Lämna till en vän eller återvinn. Trämassan i detta papper är från återvunnet trä. Pappret är klorfritt. Tryckt december 2010.

2 02 03 HONDA, MER ÄN BARA KRAFT Med en Honda får du uppleva så mycket mer när det handlar om kraft. Vår rena 4-taktsmotorteknik ger motorer som är tysta och snåla utan att göra avkall på prestanda. Våra klassledande innovationer bidrar till att göra din motordrivna utrustning pålitlig, säker och lätt att använda. Varje Honda har dessutom vår legendariska kompromisslösa kvalitet. Så, närhelst du behöver extra kraft, var som helst för dagligt bruk eller för extrema utmaningar, kommer du att upptäcka att Honda ger dig mer än bara kraft. 5garanti Privat bruk 04 ELVERK INNEHÅLL UNIK 5-GARANTI Honda har fem års garanti på alla produkter i denna katalog, gäller privat bruk. För att garantin ska gälla krävs en årlig service hos auktoriserad Honda-verkstad samt att Honda originaldelar används vid eventuell reparation. Garantin gäller ej slitdelar eller skador orsakade av ovarsam hantering. För professionellt bruk är garantin 1 år VATTENPUMPAR BANDVAGNAR Våra produkter är byggda för att fungera och hålla längre, därför kan vi erbjuda en sådan oslagbar garanti. YOUR AUTHORISED DEALER / STOCKIST LOGO GOES HERE När du väljer Honda, får du inte bara en produkt med suveräna prestanda, men också tillgång till ett nätverk av auktoriserade Honda-återförsäjare med butiker, service och support. 16A-230V 16A-400V HONDA-GARANTI HONDAS ÅTERFÖRSÄLJARE HONDA-SERVICE HONDA SUPPORT HONDA CERTIFIERAD Eluttagen för Honda Power Equipment-produkterna är landsspecifika och har testats och godkänts enligt EU:s säkerhetsstandarder. Du kommer att förlita dig på din Honda-produkt i alla lägen och vill inte veta av några problem. Med en Honda är det heller inget du förväntar dig. För att ytterligare öka ditt förtroende för vår kvalitet, lämnar vi en generös fabriksgaranti. Vi har fem års garanti (gäller privat bruk) samt ett års garanti (yrkesmässigt bruk). För att garantin ska gälla krävs en årlig service hos auktoriserad Honda-verkstad samt att Honda originaldelar används vid eventuell reparation. Garantin gäller ej slitdelar eller skador orsakade av ovarsam hantering. Hos våra auktoriserade Hondaåterförsäljare kan du inte bara se och känna på de senaste Honda-produkterna. Du kan också få råd och hjälp från erfarna försäljare för att hitta en produkt som passar dig och dina behov. När du köper en Honda, får den en fullständig leveransservice av återförsäljarens experttekniker. Våra återförsäljare har rätt utrustning och erfarenhet för att kunna garantera att din produkt är underhållen och inställd för optimala prestanda och bekymmersfri användning. Våra återförsäljare förstår kundernas behov bättre än någon annan och kan därför ge dig bästa tänkbara service och support. Deras erfarenheter bidrar också med ovärderlig feedback till vår utvecklingsavdelning, vilket i sin tur bidrar till en kontinuerlig produktutveckling.

3 HONDA ELVERK VÅRT UTBUD AV ELVERK Hondas innovativa elverk använder eller drivs av legendariska 4-takts GX-motorn och har konstruerats för att vara en pålitlig strömkälla med ström av hög kvalitet. De har utvecklats för att fungera i de mest krävande miljöer, för de mest krävande tillämpningar, och arbetar med förtroendeingivande lätthet och effektivitet. Fulla av kraft och enkla att hantera och transportera det är lätt att förstå varför Hondas elverk blivit så populära. INNEHÅLL? 06 VÄLJA ELVERK / / BÄRBARA ELVERK LÄTTHANTERLIGA HIGH TECH-ELVERK TILLFÖRLITLIGA ELVERK TILLFÖRLITLIGA ELVERK MED HÖGA PRESTANDA TILLFÖRLITLIGA HIGH TECH-ELVERK TEKNISKA DATA FÖR ELVERK

4 VÄLJA ELVERK ANVÄNDNINGSOMRÅDE ANVÄNDNINGSOMRÅDE FÖR PRIVAT BRUK Reservkraft av hög kvalitet för alla typer av hushållsapparater. Till skillnad från robust industriutrustning är hushållsapparater ytterst känsliga för ojämnheter i strömkvaliteten. Det är därför som Honda har utvecklat en serie högteknologiska elverk som producerar spänning av hög kvalitet med en stabil frekvens. Detta låter dina hushållsapparater arbeta under bästa möjliga förutsättningar vilket också ger dem en lång livslängd. Rekommenderade elverk: Bärbara, samt lätthanterliga high-tech elverk. FÖR FRITIDSBRUK Tyst, bärbar, praktisk. Lättillgänglig elektricitet, var som helst, när som helst. Hondas ledande teknik har gett oss kompakta, tysta och bränslesnåla produkter. FÖR PRIVAT OCH PROFESSIONELLT BRUK När du behöver el från en tillförlitlig produkt. Typiska användningsområden är robust industriutrustning, men också i nödsituationer där tillförlitligheten är av högsta prioritet. Rekommenderade elverk: Tillförlitliga elverk. FÖR PROFESSIONELLT BRUK För de som behöver det absolut bästa. Med Hondas elverk, som använder eller drivs av våra erkänt tillförlitliga motorer, kan du förvänta dig en produkt av hög kvalitet. Kvaliteten på elektriciteten från ett elverk är svår att mäta: Man kopplar in ett elverktyg, och det fungerar. En yrkesman behöver inte bara ett starkt och hållbart elverk utan måste också veta att de verktyg han eller hon kopplar in fungerar optimalt och inte tappar någon kraft. I det långa loppet kan elektricitet med låg kvalitet också skada utrustningen och minska dess livslängd. Rekommenderade elverk: Tillförlitliga med höga prestanda, Tillförlitliga high-tech, Lätthanterliga high-tech. För att kunna avgöra vilken typ av elverk du behöver måste du först avgöra vilken belastningskategori dina apparater tillhör. Det finns tre typer av belastning: RESISTIVA LASTER Resistiva laster är den enklaste typ av last som kan kopplas till ett elverk. De har en stabil energiförbrukning (någon extra startström behövs inte). Apparaternas prestanda är heller inte beroende av den genererade elektricitetens kvalitet, t.ex. spänningens vågform eller frekvensstabiliteten. Exempel på resistiva laster är: Glödlampa Brödrost Elektriskt värmeelement GENERATORTEKNIK FÖR OLIKA TYPER AV LAST Tabellen nedan visar rekommenderad spänningsregleringsteknologi för varje lasttyp. Typ av last Kondensator AVR D-AVR Resistiv Reaktiv Elektronisk Cyclo- Konverter Inverter Rekommenderade elverk: Bärbara. REAKTIVA LASTER ELBEHOV Genom att läsa specifikationsskylten på den utrustning du vill använda kan du avgöra vilket Honda-elverk som passar bäst för dina behov. Se snabbreferensen i tabellen nedan där visas några vanliga effektområden. Du kan också rådfråga din Honda-försäljare som gärna hjälper dig att hitta rätt produkt. Reaktiva laster innehåller en elektrisk motor. Prestanda är i det här fallet i högsta grad beroende av den genererade elektricitetens kvalitet, t.ex. spänningens vågform eller frekvensstabiliteten. Elektricitet av dålig kvalitet orsakar vibrationer vilket i sin tur medför sämre prestanda hos elmotorn. Detta betyder att motorn inte kan uppnå maximal hastighet eller maximalt moment, vilket kan resultera i överhettning och i slutändan också en kortare livslängd för motorn. Reaktiva laster kräver extra effekt i startögonblicket och väsentligt mindre effekt när motorn väl startat. Exempel på reaktiva laster är: BELYSNING HUSHÅLLSAPPARATER 0W 300W 600W 1kW 2kW 3kW 5kW 8kW Elverktyg Kyl och frys Luftkonditionering Elverktyg, till exempel sågar eller borrmaskiner, genererar reaktiva laster vilket innebär att även om driftlasten är liten, kan startlasten vara 2 till 5 gånger högre. ELEKTRONISKA LASTER TRÄDGÅRD Elektroniska laster kommer från apparater som innehåller elektronik, som ofta är mycket känslig för kvaliteten på den anslutna elektriciteten. Dessa apparater kräver stabil elektricitet för att fungera riktigt och konsekvent. Exempel på elektroniska laster är: Datorer VERKTYG TV-apparater HiFi-utrustning

5 VÄLJA ELVERK UTEFFEKTENS KVALITET LJUDNIVÅ db(a) Oavsett vilken typ av last du ansluter, så ger elektricitet av hög kvalitet ökad livslängd för dina apparater. Reaktiva laster kräver elektricitet av mycket hög kvalitet för att kunna ge bästa prestanda. Elektroniska laster kanske inte ens fungerar över huvud taget om kvaliteten inte är tillräcklig. För att uppnå elektricitet av hög kvalitet måste spänning och effekt regleras noggrannt. Det finns en rad olika tekniska principer för att reglera spänning och effekt hos en generator, var och en med sina fördelar: DIGITAL AVR DIGITAL AVR D-AVR-reglering (Digital Auto Voltage Regulator) har klara fördelar jämfört med vanlig AVR-reglering, vilket ger jämnare och effektivare uteffekt. Den här nya reglertekniken innebär en rad fördelar och ger till exempel belysning med mindre flimmer. BÄRBARA ELVERK LÄTTHANTERLIG HIGH-TECH ELVERK TILLFÖRLITLIGA ELVERK TILLFÖRLITLIGA ELVERK MED HÖGA PRESTANDA TILLFÖRLITLIGA HIGH-TECH-ELVERK / / LJUDNIVÅ KONDENSATOR INDUKTIV KONDENSATOR / INDUKTIV Kondensator eller induktiva generatorer är dom mest populära inom industrin. Enkelheten i teknologin gör dessa elverk kostnadseffektiva och tillförlitliga. Idealiska för resistiva laster. CYCLO- KONVERTER CYCLO-KONVERTER Hondas patenterade cyclo-konverterteknik baseras på invertertekniken, men använder ett förenklat elektroniskt spänningskontrollsystem. Cyclokonverterelverk är kompakta och lätta, samtidigt som de ger en elektricitet med högre kvalitet än AVR-elverken eftersom uteffekten inte har någon direkt koppling till motorns varvtal. Dessa elverk är därför idealiska för tillämpningar både inom industrin och på fritiden. De flesta elverk är märkta med en decibelnivå. För varje ökning med 10 decibel är ljudnivån 10x starkare, men uppfattas bara som dubbelt så stark av örat. Ett elverk som körs med en ljudnivå på 70 decibel uppfattas till exempel som dubbelt så ljudligt som ett elverk som körs med 60 decibel. Hondas elverk är dock kända för sin tysta gång. Tabellen ovan anger ljudnivå (angett i decibel) för alla Honda elverk. BÄRBAR BÄRBAR OCH KOMPAKT AVR AVR Många av Hondas elverk är utrustade med AVR (Automatic Voltage Regulator) som konstruerats för att ge stabil spänning. Effektregleringen är elektroniskt styrd, vilket möjliggör en bättre stabilitet på spänning och frekvens. Med AVR kan utspänningen hållas mer konstant och den beror inte i samma utsträckning på belastningen. Detta resulterar i att effektsvackor och effekttoppar blir mindre. Med AVR-tekniken kan prestanda och livslängd ökas markant för utrustning med reaktiv last. INVERTER INVERTER Inverterelverk, som introducerades av Honda 1987, ger ren effekt med hög kvalitet och är inte varvtalsberoende. Den banbrytande tekniken möjliggör konstruerandet av en mycket kompakt produkt, med en växelströmsgenerator som är hälften så stor som vanliga generatorer. Invertrar passar perfekt för drift av känslig elektronisk utrustning, som till exempel datorer, och de levererar en optimal elektricitet för både reaktiva och elektroniska laster vilket ger bästa möjliga prestanda och livslängd för utrustningen. Inverterelverk har en rad andra fördelar, till exempel lägre ljudnivå, lägre vikt och bättre bränsleekonomi jämfört med traditionella elverkstyper. Tänk igenom hur elverket kommer att flyttas och förvaras. Om mobilitet är en viktig egenskap väljer du: Något av de bärbara elverken EX7, EU10i, EU20i och EU30i Något av de professionella elverken EU30is, EM50is, EM65is och EU65is (med hjul) Med Hondas smarta generatorteknik kan våra elverk göras mycket mindre och lättare, så att du kan få tillgång till elektricitet vart du än ska.

6 VÄLJA ELVERK BRÄNSLEEKONOMI OCH DRIFTTID TEKNIK OCH FUNKTION FRÅN HONDA Du bör helst välja ett elverk som inte bara har bra prestanda och tillförlitlighet, men som dessutom är bränsleekonomiskt och har lång drifttid. Hondas elverk har flera egenskaper som bidrar till att uppfylla dessa behov. Hondas inverterelverk är utrustat med vårt exklusiva Eco-Throttle TM, som automatiskt justerar motorns varvtal så att det motsvarar det aktuella effektbehovet. Detta ger maximal bränsleekonomi. Tack vare kontinuerlig forskning och utveckling, tillsammans med Hondas banbrytande teknologi, ger våra elverk de bästa bränsleförbrukningssiffrorna på marknaden. Eftersom våra EU-elverk är så bränslesnåla får de också otroligt långa drifttider upp till 20 timmar på en tank med bränsle! EU30i Generating set EN Rated power COP 2.6kW 50Hz G1 Rated power factor V IP23M Year of Mfg A Mass 35.2kg Honda Motor Co., Ltd Minamiaoyama, Minato-ku, Tokyo, Japan Honda Motor Europe Ltd. Aalst office Wijngaardveld 1 ( Noord V ), 9300 Aalst - BELGIUM Hondas elverk innehåller många innovativa funktioner och tekniska lösningar vilket ger maximala prestanda oavsett miljö och typ av utrustning. Följande symboler är noggrannt utvalda för att hjälpa dig att välja rätt elverk för dina behov. Leta efter de här symbolerna på modellsidorna. MAXEFFEKT RESP. MÄRKEFFEKT Elverk marknadsförs ofta med angiven maxeffekt, men märkeffekten anges också i deras tekniska data. OIL ALERT UTÖKAD DRIFTTID LIKSTRÖMSUTTAG TRANSPORTHJUL MAXEFFEKT Den högsta effekt ett elverk kan producera kontinuerligt under en kortare tidsperiod. Förhindrar motorskador genom att enheten automatiskt stängs av om oljenivån sjunker under en säker nivå. Modellen har större bränsletank vilket möjliggör längre kontinuerlig drift. Levererar upp till 12 A för batteriladdning (en extra kabel krävs). Mjuka och stabila hjul som gör det lätt för en person att flytta runt enheten. MÄRKEFFEKT ENFAS ELLER TREFAS Den högsta effekt ett elverk kan producera under längre tidsperioder, vanligen ca. 90 % av maxeffekten. I allmänhet bör du använda märkeffekten för att avgöra om ett elverk klarar att driva din utrustning kontinuerligt. LÅG VIKT Den låga vikten gör att enheten blir lätt att transportera och lagra i alla lägen. LÅG LJUDNIVÅ Motorljudet dämpas av en effektiv ljuddämpare. SUPERTYST Ljudnivån har dämpats ytterligare med hjälp av ljudisolerat hölje och akustikpaneler. ELSTART Elstart med nyckel gör elverket extra smidigt att hantera. Trefaselverk behövs endast för utrustning som konstruerats för trefaselektricitet. Sådan utrustning är försedd med 4-stiftskontakter (tre faser + jord) till skillnad från vanlig enfasutrustning som har 3-stiftsanslutning (två faser + jord). Trefasutrustning har i allmänhet större effektbehov (över 3 kw). Några exempel är tryckluftskompressorer, bearbetningsutrustning inom industrin, vägarbetesutrustning, högtrycksvattenpumpar etc. För elektriska motorer med hög effekt, ger trefaselektricitet bättre acceleration tillsammans med lägre ljudnivå och vibration jämfört med en enfasmotor. VERKLIG EFFEKT En praktisk detalj med Hondas elverk är att modellnamnet för våra produkter utgörs av den faktiska maxeffekten. i-monitor Ger dig information om uteffekt, självdiagnostik och serviceinformation. ECO-THROTTLE Justerar automatiskt och exakt motorns varvtal efter den aktuella belastningen vilket sparar bränsle, förlänger motorns livslängd och ger tystare gång. AUTO THROTTLE Minskar motorns varvtal automatiskt när apparaten stängs av eller kopplas bort. Återgår till arbetsvarvtal när apparaten ansluts eller kopplas på. FÖRBÄTTRAD VIBRATIONSDÄMPNING Motorfästen i gummi med 45 lutning ger överlägsen vibrationsdämpning jämfört med vanliga raka gummifästen. HÖGT SKYDD MOT DAMM OCH VATTEN Modell med en hög skyddsnivå mot damm och vatten. (IP54-klassad). MULTIFAS-UTTAG Både enfas- och trefas-uttag. PARALLELLKÖRNING Möjligheten att köra flera elverk parallellt är en annan fördel med invertertekniken. Med Honda original parallellkörningskablar kan du koppla ihop två EU10i-, två EU20i-, två EU30i- eller två EU30is-elverk och få upp till dubbla uteffekten. På så sätt får du tillgång till extra effekt när du behöver den, utan att behöva byta upp dig till ett större och tyngre elverk. Obs! Det går bara att parallellkoppla två identiska enheter.

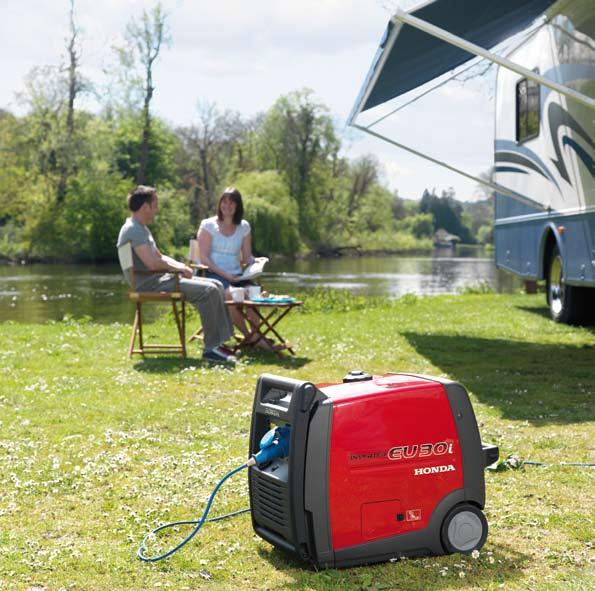

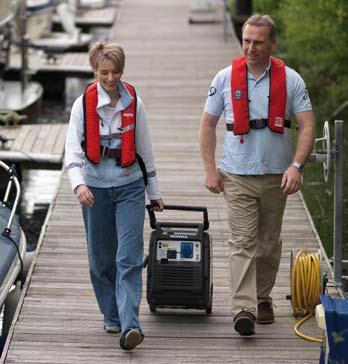

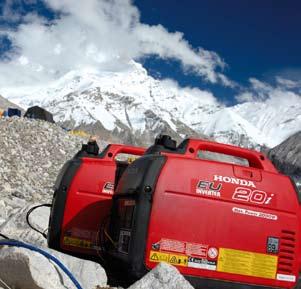

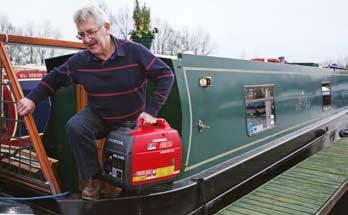

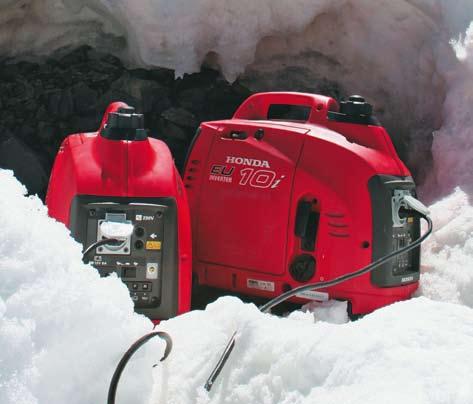

7 BÄRBARA ELVERK * / REN BÄRBAR KRAFT Kompakta, lätta och supertysta våra behändiga bärbara elverk levererar ren kraft på de mest avlägsna platser. Våra bärbara och bränslesnåla elverk har ljudisolerade höljen och ett avancerat ljuddämparsystem för att minska ljudet till en komfortabel nivå. Vikten har hållits nere med hjälp av ultralätta material som magnesium. Den unika invertertekniken som används i våra EU-modeller genererar elektricitet av den höga kvalitet som krävs av känslig elektronisk utrustning som till exempel datorer, utan risk för krascher eller elektriska skador. Alla våra bärbara modeller är dessutom utrustade med EcoThrottle som automatiskt justerar motorns varvtal efter den aktuella belastningen, vilket ger otroligt bra bränsleekonomi. Två likadana EX- eller EU-modeller kan dessutom kopplas samman med hjälp av en parallellkabel. Detta ger dig tillgång till dubbla märkeffekten vilket ger ännu fler användningsområden. 5garanti Privat bruk 1garanti För Yrkesmässigt Bruk * / En ordlista över symboler för funktioner och tekniska lösningar finns på sidan 11 Tekniska data för de olika elverksmodellerna finns på sidan 22 CYCLO- KONVERTER INVERTER INVERTER INVERTER Max effekt 700W 1000W 2000W 3000W Märkeffekt 600W 900W 1600W 2600W Bränsletank 2,1L 2,1L 3,6L 5,9L Drifttid 5h50 3h30 3h50 3h50 Mått (mm) L 451 B 242 H 379 L 451 B 242 H 379 L 512 B 290 H 425 L 622 B 379 H 489 Torrvikt 12kg 13kg 20,7kg 35,2kg Garanterad övre ljudnivå (2000/14/EC, 2005/88/EC) 83dB(A) 87dB(A) 89dB(A) 92dB(A) Kontakt konfiguration *Beställningsvara. Bilden visas endast som modellillustration. Vilka eluttag som gäller för ditt land anges i tekniska data.

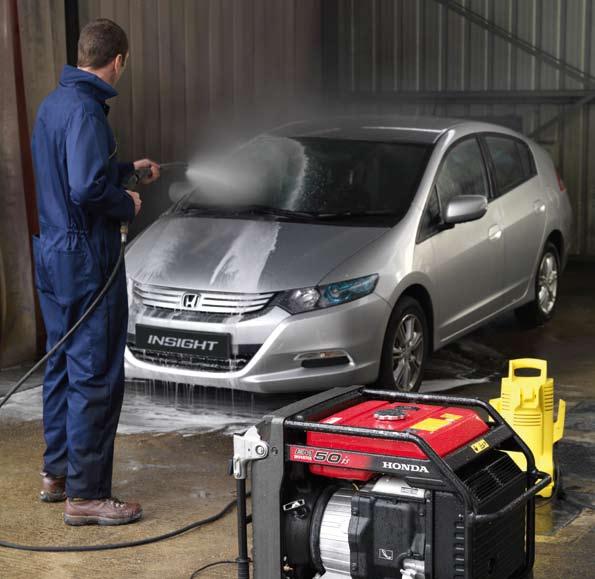

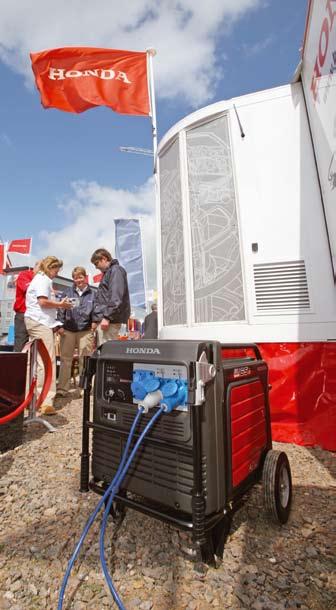

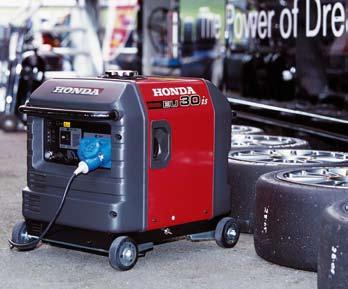

8 / LÄTTHANTERLIGA HIGH TECH-ELVERK MÅNGSIDIGHET Vår ständiga teknikutveckling gör att Hondas elverk mer än väl motsvarar kraven från en värld som blivit allt mer mobil och allt mer elberoende. Våra avancerade EU- och EM-elverk genererar höga uteffekter i en lättransporterad enhet med hjälp av den lätta och kompakta invertertekniken. Med den här typen av tillförlitlig kraft för alla krävande yrkestillämpningar kan den mobila elförsörjningen jämföras med det fasta elnätet vilket är extra viktigt när det gäller den senaste och mest känsliga elektroniska utrustningen. Våra avancerade EU- och EM-modeller är utrustade med EcoThrottle TM vilket ger låg bränsleförbrukning och utökad drifttid. EU-serien har också utvecklats med tanke på ljudkomfort, med låga vibrationer, minskat motorljud, ett avancerat ljuddämparsystem och ljudisolerade höljen. 5garanti Privat bruk 1garanti För Yrkesmässigt Bruk * / En ordlista över symboler för funktioner och tekniska lösningar finns på sidan 11 INVERTER INVERTER INVERTER INVERTER INVERTER Tekniska data för de olika elverksmodellerna finns på sidan 24 Max effekt 2600W 3000W 5000W 6500W 6500W Märkeffekt 2400W 2800W 4500W 5500W 5500W Bränsletank 13,3L 13L 16,5L 16,5L 16,5L Drifttid 8h30 8h 5h40 5h15 5h15 Mått (mm) L 658 B 482 H 570 L 658 B 482 H 570 L 810 B 666 H 692 L 810 B 666 H 692 L 850 B 672 H 699 Torrvikt 55,9kg 61,2kg 101,7kg 101,7kg 115kg Garanterad övre ljudnivå (2000/14/EC, 2005/88/EC) 90dB(A) 91dB(A) 96dB(A) 97dB(A) 89dB(A) Kontakt konfiguration 16A-230V 16A-230V 16A-230V *Säljes ej i Sverige. Bilden visas endast som modellillustration. Vilka eluttag som gäller för ditt land anges i tekniska data.

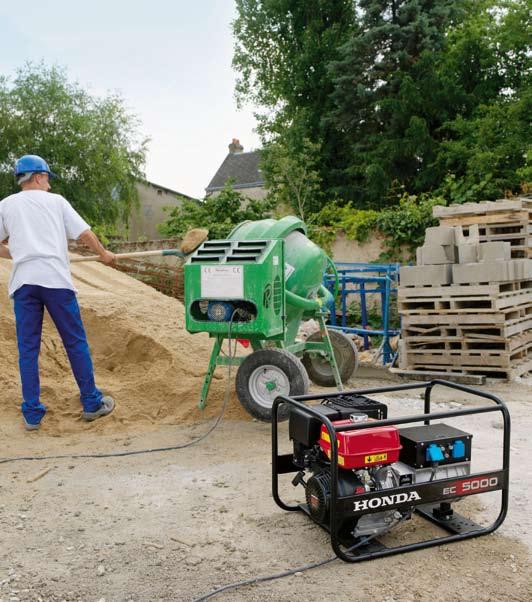

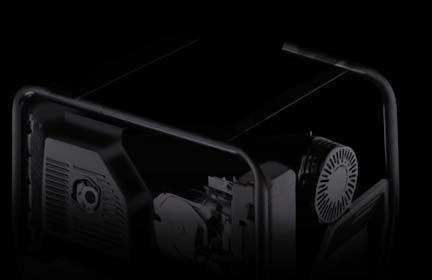

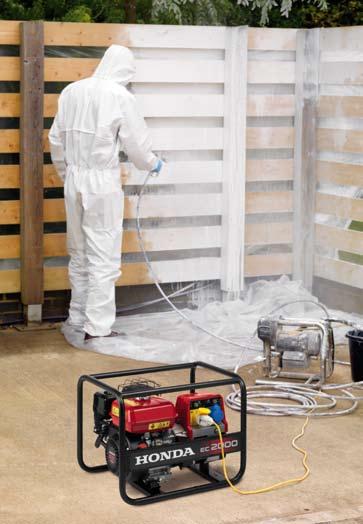

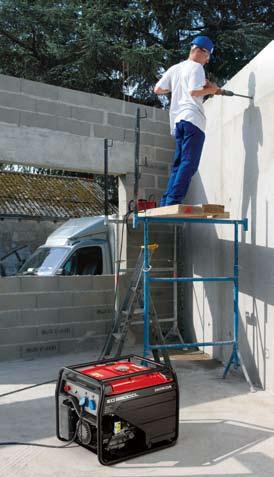

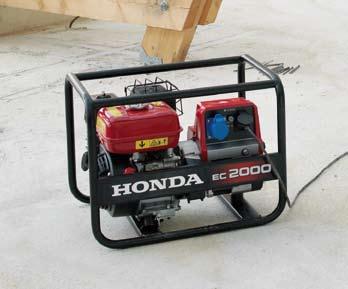

9 TILLFÖRLITLIGA ELVERK ALLT SOM BEHÖVS FÖR ATT FÅ JOBBET GJORT EC-modellerna är elverkens verkliga arbetshästar. Deras välkända tillförlitlighet och minimala underhållsbehov gör våra robusta elverk i EC-serien till ett naturligt val för konsumenter, hantverkare och proffs. Utvecklade med fokus på enkelhet, för pålitliga startegenskaper och extrem tillförlitlighet. Dessa elverk levererar kraft till den tyngsta utrustningen, i de tuffaste miljöerna eller i de mest krävande nödsituationerna. Drivna av våra lättstarade fyrtakts GX-motorer är dessa elvek oerhört pålitliga. Tack vare en Oil Alert-funktion stannar motorn vid för låg oljenivå som därigenom förhindrar dyrbara reparationer. Motorn och generatorn är gummiupphängda i en pulverlackad stålram för minskade vibrationer samt ökat skydd. Stålramen underlättar även lyft. 5garanti Privat bruk 1garanti För Yrkesmässigt Bruk * * ** En ordlista över symboler för funktioner och tekniska lösningar finns på sidan 11 Tekniska data för de olika elverksmodellerna finns på sidan 23 KONDENSATOR KONDENSATOR KONDENSATOR KONDENSATOR *** *** *** *** *** *** INDUKTIV INDUKTIV AVR Max effekt 2000W 2800W 3600W 5000W 4000W / 7000W**** 4000W / 7000W**** 4000W / 7000W**** Märkeffekt 1700W 2500W 3400W 4500W 3600W / 6500W**** 3600W / 6500W**** 3600W / 5200W**** Bränsletank 3,3L 14,2L 5,3L 6,2L 6,2L 22,8L 6,2L Drifttid 2h50 9h 3h 2h50 2h15 8h10 2h15 Mått (mm) L 585 B 435 H 440 L 645 B 435 H 490 L 800 B 550 H 540 L 800 B 550 H 540 L 800 B 550 H 540 L 755 B 550 H 560 L 800 B 550 H 540 Torrvikt 36kg 50kg 58kg 75kg 77kg 104kg 86kg Garanterad övre ljudnivå (2000/14/EC, 2005/88/EC) 95dB(A) 96dB(A) 97dB(A) 97dB(A) 97dB(A) 97dB(A) 97dB(A) Kontakt konfiguration 16A-400V 16A-400V 16A-400V Bilden visas endast som modellillustration. Vilka eluttag som gäller för ditt land anges i tekniska data. *Säljes ej i Sverige. **Beställningsvara. ***Hjulkit finns som tillbehör. **** Effektvärdena är för 1- och 3-fas.

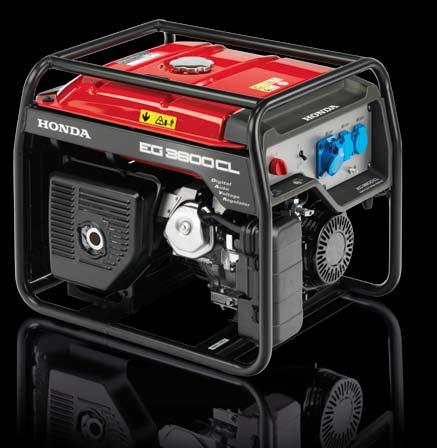

10 TILLFÖRLITLIGA ELVERK MED HÖGA PRESTANDA NÄSTA GENERATIONS EFFEKTSTABILITET Med kraft från den senaste generationens GX-motor och utrustade med D-AVR-reglering (Digital Auto Voltage Regulator) är vår nya EG-serie konstruerad för professionella användare som behöver stryktålighet, tillförlitlighet och prestanda för de mest krävande tillämpningarna. Förmågan att identifiera och omedelbart reagera på variationer i utspänning gör det möjligt för D-AVR-tekniken att producera renare elektricitet. Detta ger extra vridmoment och optimala prestanda för alla elmotortillämpningar, med en stabil uteffekt för körning av elverktyg och stark belysning utan flimmer. GX-motorn, med toppventiler, är monterad i en kraftig rörram och kombinerar hög effekt med utmärkt bränsleekonomi samtidigt som den har låga utsläpp och låg ljudnivå utan behov av en katalysator. Reglagen har en centraliserad layout vilket hjälper till att göra elverken i EG-serien enkla och mångsidiga att använda. NY MODELL 5garanti Privat bruk 1garanti För Yrkesmässigt Bruk * En ordlista över symboler för funktioner och tekniska lösningar finns på sidan 11 Tekniska data för de olika elverksmodellerna finns på sidan 25 DIGITAL AVR DIGITAL AVR DIGITAL AVR Max effekt 3600W 4500W 5500W Märkeffekt 3200W 4000W 5000W Bränsletank 24L 24L 24L Drifttid 12h 9h30 8h10 Mått (mm) L 681 B 530 H 571 L 681 B 530 H 571 L 681 B 530 H 571 Torrvikt 68kg 79,5kg 82,5kg Garanterad övre ljudnivå (2000/14/EC, 2005/88/EC) 96dB(A) 97dB(A) 97dB(A) Kontakt konfiguration 16A-230V *Beställningsvara. Bilden visas endast som modellillustration. Vilka eluttag som gäller för ditt land anges i tekniska data.

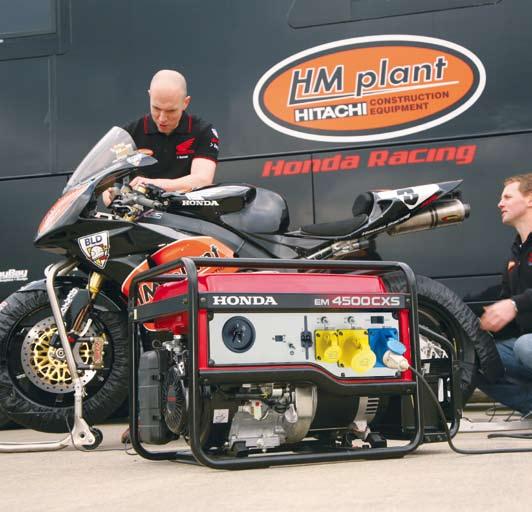

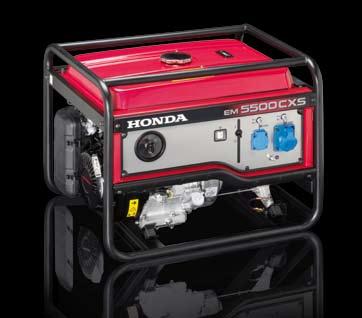

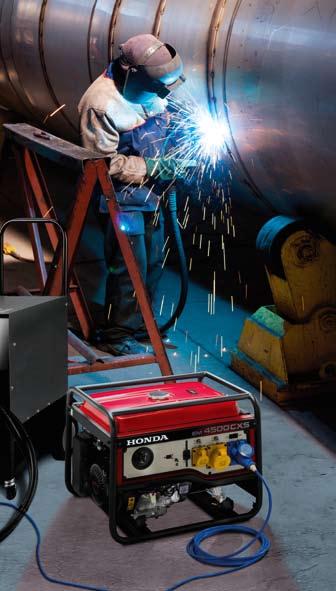

11 TILLFÖRLITLIGA HIGH TECH-ELVERK KONTROLLERAD KRAFT FÖR PROFESSIONELLT BRUK Elverken i vår populära EM-serie är det självklara valet för professionellt bruk med sina prestanda och långa livslängd och sin kompromisslöshet när det gäller hållbarhet och tillförlitlighet. De producerar ren elektricitet, idealisk för att driva känsliga elmotorer eller flimmerfri belysning, och har hög kapacitet med precis styrning. Med den AVR-teknik (Automatic Voltage Regulator) som används för de större EM-modellerna kan utspänningen hållas mer konstant och är inte i samma utsträckning beroende av belastningen. Effektregleringen är elektroniskt styrd, vilket möjliggör en bättre stabilitet på spänning och frekvens. Med AVR-tekniken ökas prestanda och livslängd markant för utrustning med reaktiv last. Den cyclo-konverterteknik som används för vår EM30-modell möjliggör ännu mindre elverk, som producerar stabil elektricitet av hög kvalitet eftersom effekten inte påverkas av motorns varvtal. 5garanti Privat bruk 1garanti För Yrkesmässigt Bruk * * En ordlista över symboler för funktioner och tekniska lösningar finns på sidan 11 Tekniska data för de olika elverksmodellerna finns på sidan 25 CYCLO- KONVERTER AVR AVR AVR Max effekt 3000W 3100W 4500W 5500W Märkeffekt 2600W 2800W 4000W 5000W Bränsletank 9,7L 23,5L 23,5L 23,5L Drifttid 6h 12h30 9h15 6h30 Mått (mm) L 445 B 402 H 480 L 681 B 530 H 546 L 681 B 530 H 546 L 681 B 530 H 546 Torrvikt 32kg 75kg 88kg 90kg Garanterad övre ljudnivå (2000/14/EC, 2005/88/EC) 96dB(A) 96dB(A) 97dB(A) 97dB(A) Kontakt konfiguration 16A-230V 16A-230V 16A-230V Bilden visas endast som modellillustration. Vilka eluttag som gäller för ditt land anges i tekniska data. *Säljes ej i Sverige.

12 TEKNISKA DATA FÖR ELVERK BÄRBARA ELVERK TILLFÖRLITLIGA ELVERK Modell ** * * ** Reglerteknik CYCLO- KONVERTER INVERTER INVERTER INVERTER KONDENSATOR KONDENSATOR KONDENSATOR KONDENSATOR INDUKTIV INDUKTIV AVR Typ Max effekt (W) Märkeffekt (W) Spänning (V) Frekvens (Hz) Märkström (A) Likströmsuttag Enfas Enfas Enfas Enfas ,6 3,9 7 11,3 12V / 6A 12V / 8A 12V / 8A 12V / 8,3A Enfas Enfas Enfas Enfas En-/Trefas En-/Trefas En-/Trefas / / / / / / / / / ,5 / / / 16 19,5 / / 9,5 16 / 9,5 16 / 9,5 X X X X X X X Kontakt konfiguration 16A-400V 16A-400V 16A-400V Motor modell GXH50 GXH50 GX100 GX160 GX160T1 GX200 GX270T GX390T1 GX390T1 GX390 GX390 Motor typ Cyl volym (cm³) Borr Slag (mm) Varvtal (rpm) Kylsystem 49,4 49,4 98, ,8 36,0 41,8 36,0 56,0 40,0 68,0 45, max 4500 max 5000 max 4000 max Luftkyld Luftkyld Luftkyld Luftkyld ,0 45,0 68,0 54,0 77,0 58,0 88,0 64,0 88,0 64,0 88,0 64,0 88,0 64,0 3,000 3,000 3,000 3,000 3,000 3,000 3,000 Luftkyld Luftkyld Luftkyld Luftkyld Luftkyld Luftkyld Luftkyld Tändsystem Transistor Transistor Transistor Transistor Transistor Transistor Transistor Transistor Transistor Transistor Transistor Oljevolym (L) Bränsletank (L) Drifttid 0,25 0,25 0,4 0,53 2,1 2,1 3,6 5,9 5h50 3h30 3h50 3h50 0,6 0,6 1,1 1,1 1,1 1,1 1,1 3,3 14,2 5,3 6,2 6,2 22,8 6,2 2h50 9h 3h 2h50 2h15 8h10 2h15 Tändstift CR4HSB (NGK) U14FSR-UB (DENSO) LR4C-E (NGK) CR5HSB (NGK) Startsystem Snörstart Snörstart Snörstart Snörstart Snörstart Snörstart Snörstart Snörstart Snörstart Snörstart Snörstart Längd (mm) Bredd (mm) Höjd (mm) Torrvikt (kg) ,7 35, Ljudnivå vid användaren db(a) (98137/EC, 2006/42/EC) Garanterad övre ljudnivå db(a) (2000/14/EC, 2005/88/EC) *Säljes ej i Sverige. **Beställningsvara *** Toppventiler. Obs! Alla elverken körs på blyfri bensin.

13 TEKNISKA DATA FÖR ELVERK LÄTTHANTERLIGA HIGH TECH-ELVERK TILLFÖRLITLIGA ELVERK MED HÖGA PRESTANDA TILLFÖRLITLIGA HIGH TECH-ELVERK Modell * ** * * * Reglerteknik INVERTER INVERTER INVERTER INVERTER INVERTER D-AVR D-AVR D-AVR CYCLO- KONVERTER AVR AVR AVR Typ Enfas Enfas Enfas Enfas Enfas Enfas Enfas Enfas Enfas Enfas Enfas Enfas Max effekt (W) Märkeffekt (W) Spänning (V) Frekvens (Hz) Märkström (A) 10,5 12,2 19,6 23,9 23,9 13,9 17,4 21,7 11,4 12,2 / 24,3 17,4 / 34,8 21,7 / 43,5 Likströmsuttag 12V / 10A 12V / 12A X X X 12V / 8,3A 12V / 8,3A 12V / 8,3A 12V / 12A X X X Kontakt konfiguration 16A-230V 16A-230V 16A-230V 16A-230V 16A-230V 16A-230V 16A-230V Motor modell GX160 GX200 GX340 GX390 GX390 GX270T2 GX390T2 GX390T2 GX200 GX240 GX340 GX390 Motor typ Cyl volym (cm³) Borr Slag (mm) 68,0 45,0 68,0 54,0 82,0 64,0 88,0 64,0 88,0 64,0 77,0 58,0 88,0 64,0 88,0 64,0 68,0 54,0 73,0 58,0 82,0 64,0 88,0 64,0 Varvtal (rpm) 3800 max 3800 max 3600 max 3600 max 3600 max max Kylsystem Luftkyld Luftkyld Luftkyld Luftkyld Luftkyld Luftkyld Luftkyld Luftkyld Luftkyld Luftkyld Luftkyld Luftkyld Tändsystem Transistor Transistor Transistor Transistor Transistor Transistor Transistor Transistor Transistor Transistor Transistor Transistor Oljevolym (L) 0,53 0,55 1,1 1,1 1,1 1,1 1,1 1,1 0,55 1,1 1,1 1,1 Bränsletank (L) 13, ,5 16,5 16, ,7 23,5 23,5 23,5 Drifttid 8h30 8h 5h40 5h15 5h15 12h 9h30 8h10 6h 12h30 9h15 6h30 Tändstift BPR5ES (NGK) W16EPR-U (DENSO) BPR5ES (NGK) W16EPR-U (DENSO) BPR5ES (NGK) W16EPR-U (DENSO) BPR5ES (NGK) W16EPR-U (DENSO) BPR5ES (NGK) W16EPR-U (DENSO) BPR5ES (NGK) W16EPR-U (DENSO) BPR5ES (NGK) W16EPR-U (DENSO) BPR5ES (NGK) W16EPR-U (DENSO) Startsystem Snörstart + Elstart Snörstart + Elstart Elstart Elstart Elstart Snörstart Snörstart Snörstart Snörstart Snörstart Snörstart eller elstart Elstart Längd (mm) Bredd (mm) Höjd (mm) Torrvikt (kg) 55,9 61,2 101,7 101, ,5 82, Ljudnivå vid användaren db(a) (98137/EC, 2006/42/EC) Garanterad övre ljudnivå db(a) (2000/14/EC, 2005/88/EC) *Säljes ej i Sverige. **Beställningsvara *** Toppventiler. Obs! Alla elverken körs på blyfri bensin.

14 VATTENPUMPAR VÅRT UTBUD AV PUMPAR Från små bärbara pumpar till stora slampumpar Hondas utbud av pumpar passar för de flesta tillämpningar. Perfekt för den som behöver en effektiv och tyst pump, kombinerat med tillförlitligheten hos Hondas 4-taktsmotorer. INNEHÅLL? / / VÄLJA VATTENPUMP BÄRBARA PUMPAR OCH HÖGTRYCKSPUMPAR HÖGVOLYM-, SLAM- OCH KEMPUMPAR TEKNISKA DATA FÖR VATTENPUMPAR

15 VÄLJA VATTENPUMP PUMPTYP ANVÄNDNINGSOMRÅDE Hondas pumpar delas in i fem kategorier. LÄTTA PUMPAR Kompakta, lätta och portabla vattenpumparna i WX-serien är ett utmärkt val för husägare, trädgårdsmästare, båtägare och för fritidsbruk. HÖGTRYCKSPUMPAR Våra WH-vattenpumpar är perfekta för tillämpningar som kräver högt tryck, till exempel sprinklers eller spridare. De är idealiska för att förflytta vatten av medelkvalitet, med tillämpningar som bevattning och brandbekämpning, men också pumpning av vatten över långa avstånd. KEMPUMPAR Vår pump WMP20 är konstruerad för att pumpa produkter som gödningsmedel eller industriella kemikalier, men är också mycket väl lämpad för att pumpa dricksvatten. HÖGVOLYMSPUMPAR För allmänna vattenpumpningsbehov, ger våra populära WB-vattenpumpar bäst funktion för pengarna, med komponenter av industrikvalitet, som vibrationsdämpande fästen, tätningar i silikonkarbid samt fast pumphus och impeller i gjutjärn. SLAMPUMPAR Slampumpar är det optimala valet för entreprenad- och uthyrningsfirmor. Pumpar i WT-serien kan hantera fasta partiklar upp till 31 mm i diameter och kan förflytta stora mängder vatten upp till 1640 liter i minuten (WT40). En snabbrengöringslucka och andra enkla underhållsfunktioner hjälper till att säkerställa en lång livslängd. Det breda utbudet av Hondas vattenpumpar betyder att det finns en pump för alla sorters tillämpningar. Använd tabellen nedan för att hitta rätt pump för dina behov. EXEMPEL PÅ LÄMPLIGA PUMPAR FÖR OLIKA VATTENKVALITETER Rent vatten Lervatten Fasta partiklar upp till 3 mm Fasta partiklar upp till 6 mm Fasta partiklar upp till 24 mm Fasta partiklar upp till 28 mm * UPPFORDRINGSHÖJD Vilken uppfordringshöjd som krävs varierar beroende på tillämpning. Uppfordringshöjden beräknas som: TOTAL FÖRLUST TRYCKHÖJD SUGHÖJD PUMP Fasta partiklar upp till 31 mm Kemikalier SUGHÖJD Höjden mellan vattenkällans yta och pumpen. + PUMPENS FLÖDE TRYCKHÖJD Höjden mellan vattenpumpen och utmatningsrörets högsta punkt. + RÖRFÖRLUSTER Motståndet i rören. Långa, smala och krökta rör ger större förluster. Flödet är den största mängd vatten som kan pumpas till en viss höjd. Flödet för en pump kan beräknas med hjälp av pumpkurvan, som visas i exemplet till höger för pumpen WB20. Om du känner till den maximala höjd vätskan kommer att pumpas till, kan du gå in i kurvan vid detta värde och avläsa om pumpens flöde räcker till för dina behov. PUMPKURVA Flöde (l/min) Total uppfordringshöjd (m)

16 VÄLJA VATTENPUMP ORDLISTA FÖR VATTENPUMPAR Några vanliga termer som används i tekniska data för vattenpumpar samt i beskrivningar av teknik och funktion: TRYCK Tryck är kraft per ytenhet (anges oftast i bar) och används ofta i pumpkurvor. Trycket och höjden är direkt kopplade till varandra när man talar om prestanda för vattenpumpar. Trycket (i bar) vid basen av en vattenpelare är 0,0997 Höjden (i meter). Om man ansluter en tryckmätare i botten av ett 30 m långt rör fyllt med rent vatten, bör den alltså visa 2,99 bar. Observera att rörets diameter inte påverkar tryckvärdet. Det maximala trycket (vid flödet noll) för en vattenpump kan beräknas genom att maxhöjden multipliceras med 0,433. IMPELLER En impeller är en roterande skiva med skovelblad som är kopplad till motoraxeln. Alla centrifugalpumpar har en impeller. Impellerns skovlar slungar vätskan utåt med hjälp av centrifugalkraften, vilket åstadkommer en tryckförändring. Den här tryckförändringen resulterar i att vätska flödar genom pumpen. SJÄLVSUGANDE De flesta centrifugalpumpar kräver att pumphuset fylls med vatten innan pumpen startas. Självsugande pumpar däremot, klarar att trycka ut luften från pumphuset och skapa ett partiellt vakuum, vilket gör att vattnet börjar flöda genom sugslangen. Alla Hondas vattenpumpar är självsugande. MEKANISK AXELTÄTNING En fjäderbelastad tätning som består av flera delar som tätar mot den roterande impellern i pumphuset och hindrar vattnet från att läcka in i motorn och skada den. Mekaniska tätningar utsätts för slitage vid pumpning av vatten som innehåller slipande komponenter och de överhettas snabbt om pumpen körs utan att pumphuset fyllts med vatten innan motorn startas. Hondas slampumpar har mekaniska tätningar av kiselkarbid, konstruerade för att motstå nötning. TEKNIK OCH FUNKTION FRÅN HONDA Hondas vattenpumpar innehåller många innovativa funktioner och tekniska lösningar. Följande ikoner är noggrannt utvalda för att hjälpa dig att välja rätt pump för dina behov. Leta efter de här symbolerna på de följande modellsidorna. PUMPHUS Pumphuset är det fasta höljet som omsluter impellern. Pumphuset samlar upp och riktar vätskeflödet från impellern och ökar samtidigt trycket på vätskan som med hög hastighet slungas ut från impellerns skovlar. 4-TAKTS TOPPVENTILMOTOR Kraftfull och effektiv med dokumenterad tillförlitlighet. Lättstartade under alla förhållanden med automatisk dekompression som minskar den nödvändiga dragkraften. UNIK 360 -FUNKTION Tillåter att pumpen körs och lagras i vilken lutning som helst utan att ta skada. LÄTT OCH PORTABEL Ultrakompakt och lätt, med integrerat bärhandtag för enkel transport och lagring. KEMPUMP Lämplig för pumpning av kemprodukter som gödningsmedel eller industriella kemikalier. OIL ALERT Förhindrar motorskador genom att enheten automatiskt stängs av om oljenivån sjunker under en säker nivå. PUMPHUS OCH IMPELLER I GJUTJÄRN Överlägsen hållbarhet för lång livslängd, även vid pumpning av slam med slipande egenskaper. KONISK IMPELLER Mycket goda prestanda för pumpning och självsugning samt minskat slitage och minskad risk för igensättning. BORTTAGBAR INSPEKTIONSLUCKA Snabb och enkel åtkomst för inspektion och rensning av skräp, vilket ger minskad stilleståndstid. VIBRATIONSDÄMPNING Raka motorfästen i gummi minskar de mekaniska påfrestningarna för hela enheten. FÖRBÄTTRAD VIBRATIONSDÄMPNING Motorfästen i gummi med 45 lutning ger överlägsen vibrationsdämpning vid höga varvtal.

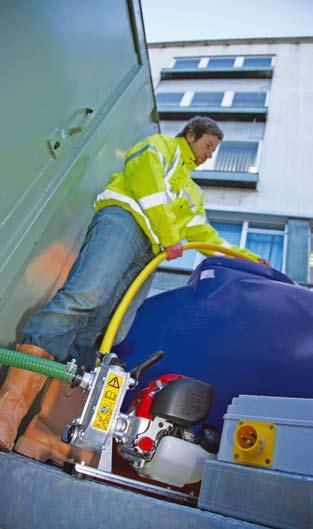

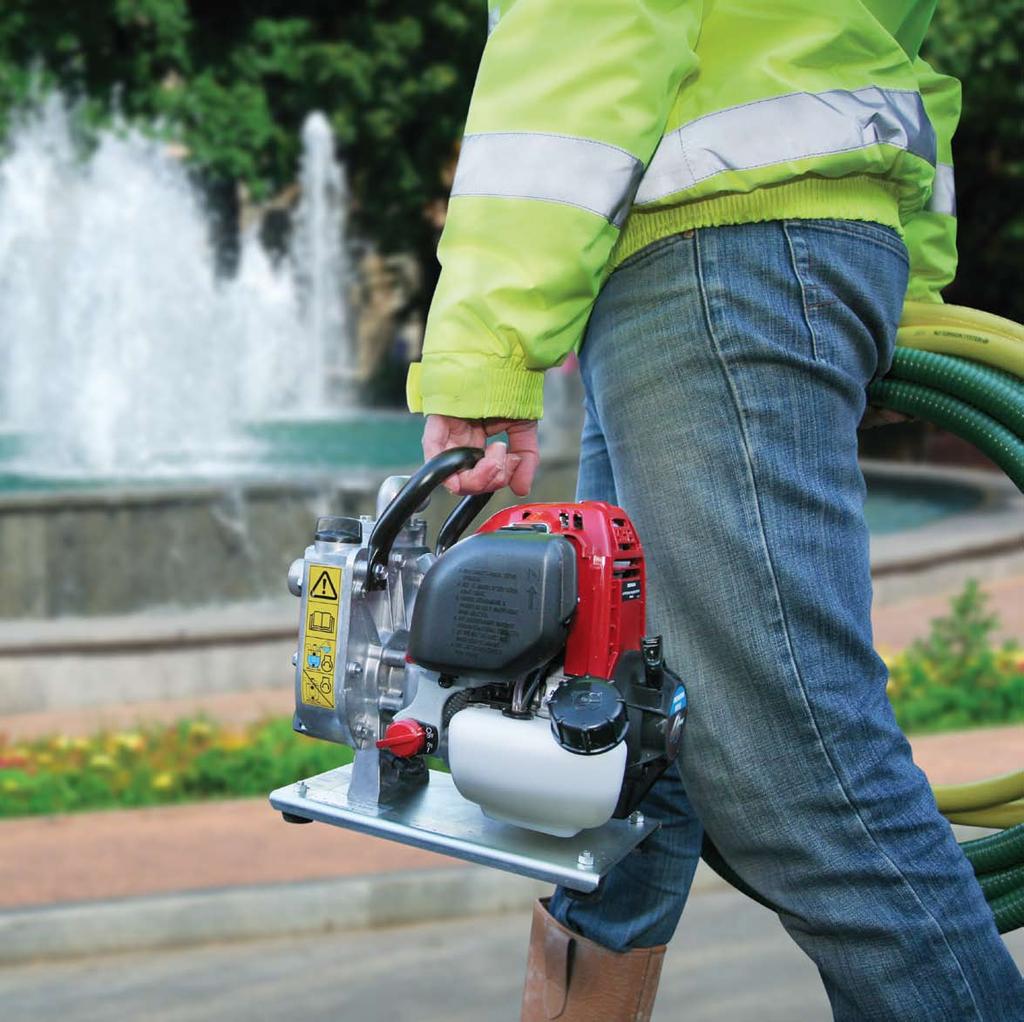

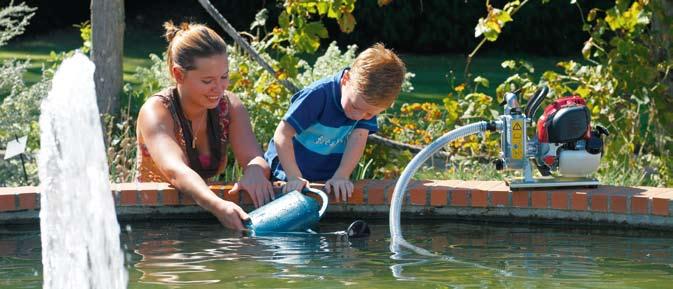

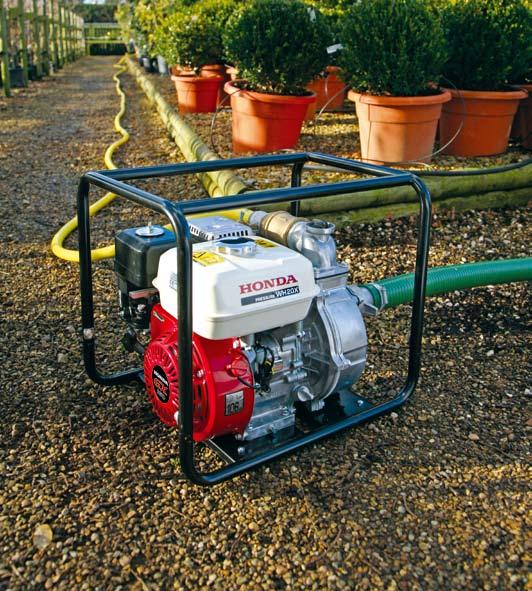

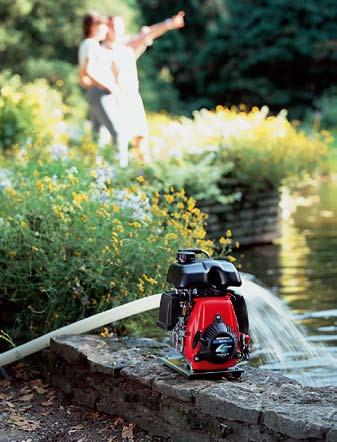

17 / / BÄRBARA PUMPAR OCH HÖGTRYCKSPUMPAR PRESTANDA MED TRYCK Lätthanterlig mobilitet och högt tryck är nyckelattributen för WX- respektive WH-serien. Sin oansenliga storlek till trots, klarar alla dessa pumpar 8 m sughöjd och ger ett imponerande tryck. De har också slanganslutningar med snabbkopplingar som inte kräver några verktyg. Pumparna i WX-serien är extra lätta och kompakta för att enkelt kunna flyttas till den plats där de behövs. Ett unikt 360 -smörjsystem gör att pumpen kan fortsätta att arbeta vid i stort sett vilken vinkel som helst utan att någon olja spills eller att pumpens optimala smörjning påverkas. Detta garanterar också en problemfri funktion efter lagring eller transport. Pumparna i WH-serien är byggda kring en kraftfull GX160-motor, tillsammans med en stark gjutjärnsimpeller för hög nötningsbeständighet. Eftersom de klarar exceptionellt högt tryck och stor sughöjd, är dessa självsugande pumpar idealiska för sprinkling, bevattning med lång slang, högtrycksrengöring och brandbekämpning. 5garanti Privat bruk 1garanti För Yrkesmässigt Bruk En ordlista över symboler för funktioner och tekniska lösningar finns på sidan 31 * Tekniska data för de olika vattenpumpsmodellerna finns på sidan 36 Max pump kapacitet 140 l/min 240 l/min 400 l/min 500 l/min Slanganslutning diameter 25mm (1") 40mm (1,5") 40mm (1,5") 50mm (2") Uppfodringshöjd 36m 40m 50m 50m Sughöjd 8m 8m 8m 8m Tryck 3,6bar 4bar 5bar 5bar Kornstorlek 5,7mm 5,7mm 3mm 3mm Bränsletank 0,55L 0,77L 2L 3,1L Drifttid 1h20 1h30 2h 2h30 Torrvikt 6,1kg 9kg 22kg 27kg Mått (mm) L 325 B 220 H 300 L 325 B 275 H 375 L 415 B 360 H 405 L 520 B 400 H 450 *Finns med Oil Alert-funktion.

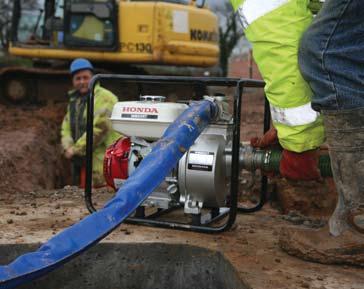

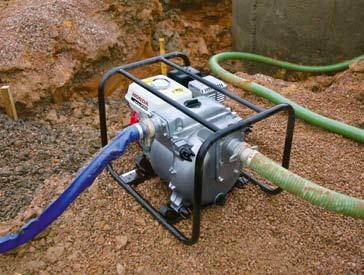

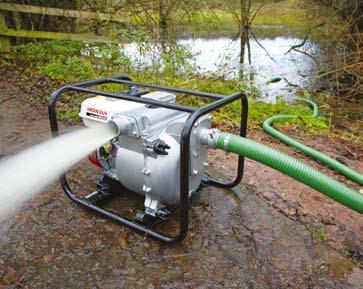

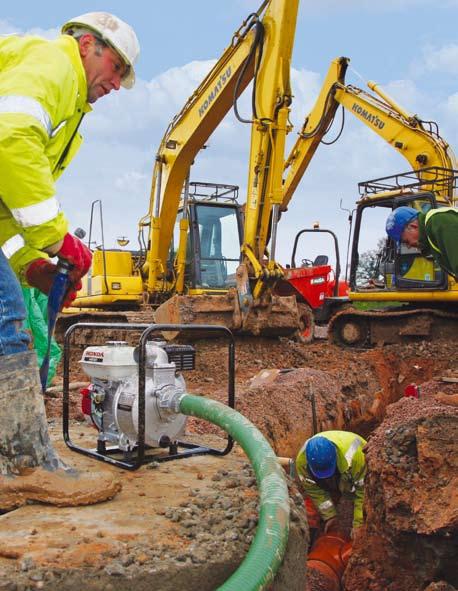

18 HÖGVOLYM-, SLAM- OCH KEMPUMPAR PRESTANDA FÖR STORA VOLYMER OCH SLAM / / Våra universal- och slampumpar är konstruerade för att snabbt förflytta stora vattenvolymer och blir därför ett naturligt val i professionella sammanhang. Robusta och slitstarka, med en tålig skyddsram och med kraft från vår GX-fyrtaktsmotor som är känd för sina prestanda och sin bränsleekonomi. Universalpumparna i WB-serien har impellerhus och impeller i nötningsbeständigt gjutjärn vilket ger ökad livslängd vid hantering av slam- och sandhaltigt vatten, till exempel på byggarbetsplatser eller vid översvämningar. Motorfästen i gummi hjälper till att minska de mekaniska påfrestningarna från vibrationer. Våra slampumpar är konstruerade för att tillåta att grus och annat skräp transporteras genom pumpen utan att den täpps igen eller skadas. Eftersom de är konstruerade med livslängd och nötningsbeständighet i fokus har de tätningar i kiselkarbid och en unik konisk impellerkonstruktion i gjutjärn, vilket minskar slitaget. Gummifästen med 45 lutning ger överlägsen vibrationsdämpning vid höga varvtal. Inspektionsluckan har skruvar med snabblås vilket ger snabb och enkel åtkomst för underhåll eller rensning av skräp. 5garanti Privat bruk 1garanti För Yrkesmässigt Bruk * En ordlista över symboler för funktioner och tekniska lösningar finns på sidan 31 Tekniska data för de olika vattenpumpsmodellerna finns på sidan 37 / / Max pump kapacitet 600 l/min 1100 l/min 710 l/min 1210 l/min 1640 l/min 833 l/min Slanganslutning diameter 50mm (2") 80mm (3") 50mm (2") 80mm (3") 100mm (4") 50mm (2") Uppfodringshöjd 32m 28m 30m 27m 26m 32m Sughöjd 8m 8m 8m 8m 8m 8m Tryck 3,2bar 2,8bar 3bar 2,7bar 2,6bar 3,2bar Kornstorlek 6mm 6mm 24mm 28mm 31mm 5mm Bränsletank 1,9L 3,1L 3,1L 5,3L 6,1L 3,1L Drifttid 2h50 2h50 2h50 2h10 2h 2h15 Torrvikt 21kg 27kg 47kg 60kg 78kg 26kg Mått (mm) L 455 B 365 H 420 L 510 B 385 H 455 L 620 B 460 H 465 L 660 B 495 H 515 L 735 B 535 H 565 L 520 B 400 H 450 *Beställningsvara.

19 TEKNISKA DATA FÖR VATTENPUMPAR BÄRBARA PUMPAR OCH HÖGTRYCKSPUMPAR HÖGVOLYM-, SLAM- OCH KEMPUMPAR Modell * VATTENPUMPARNAS PRESTANDA Max pump kapacitet (L/min) Slanganslutning dia mm (tum) Uppfodringshöjd (m) 25 (1") 40 (1,5") 40 (1,5") 50 (2") (2") 80 (3") 50 (2") 80 (3") 100 (4") 50 (2") I de färgkodade pumpkurvorna nedan visas en jämförelse mellan de olika vattenpumparna. I kurvorna visas det flöde som uppnås vid en viss total uppfordringshöjd för varje vattenpump. Sughöjd (m) Tryck (Bar) 3, ,2 2,8 3 2,7 2,6 3,2 Kornstorlek (mm) Motor modell 5,7 5,7 3 3 GX25 GXH50 GX120 GX GX120 GX160 GX160 GX240 GX340 GX160 PUMPKURVOR FÖR BÄRBARA PUMPAR OCH HÖGTRYCKSPUMPAR Motor typ 4-takt, OHV,** 4-takt, OHV,** 4-takt, OHV,** 4-takt, OHV,** 4-takt, OHV,** 4-takt, OHV,** 4-takt, OHV,** 4-takt, OHV,** 4-takt, OHV,** 4-takt, OHV,** Cyl volym (cm³) Borr Slag (mm) Motorvarvtal (varv/min) Nettoeffekt (kw) (SAE J1349) Kylsystem , ,72 1,6 2,6 3,6 Luftkyld Luftkyld Luftkyld Luftkyld ,0 42,0 68,0 45,0 68,0 45,0 74,0 58,0 82,0 64,0 68,0 45, ,6 3,6 3,6 5,3 7,1 3,6 Luftkyld Luftkyld Luftkyld Luftkyld Luftkyld Luftkyld Flöde (l/min) Total uppfordringshöjd (m) Tändsystem Transistor Transistor Transistor Transistor Transistor Transistor Transistor Transistor Transistor Transistor Produktnyckel: Oljevolym (L) 0,1 0,25 0,25 0,6 0,6 0,6 0,6 1,1 1,1 0,6 Bränsletank (L) Drifttid Tändstift 0,55 0,77 2 3,1 1h20 1h30 2h 2h30 CM5H/CMR5H (NGK) CR5HSB (NGK) BPR6ES (NGK) BPR6ES (NGK) 1,9 3,1 3,1 5,3 6,1 3,1 2h50 2h50 2h30 2h10 2h 2h15 BPR6ES (NGK) BPR6ES (NGK) BPR6ES (NGK) BPR6ES (NGK) BPR6ES (NGK) BPR6ES (NGK) PUMPKURVOR FÖR HÖGVOLYM-, SLAM- OCH KEMPUMPAR Startsystem Snörstart Snörstart Snörstart Snörstart Snörstart Snörstart Snörstart Snörstart Snörstart Snörstart Längd (mm) Bredd (mm) Flöde (l/min) Höjd (mm) Torrvikt (kg) , Total uppfordringshöjd (m) Ljudnivå vid användaren db(a) (98137/EC, 2006/42/EC) Produktnyckel: Garanterad övre ljudnivå db(a) (2000/14/EC, 2005/88/EC) *Beställningsvara. **Toppventiler. Obs! Alla Hondas vattenpumpar körs på blyfri bensin.

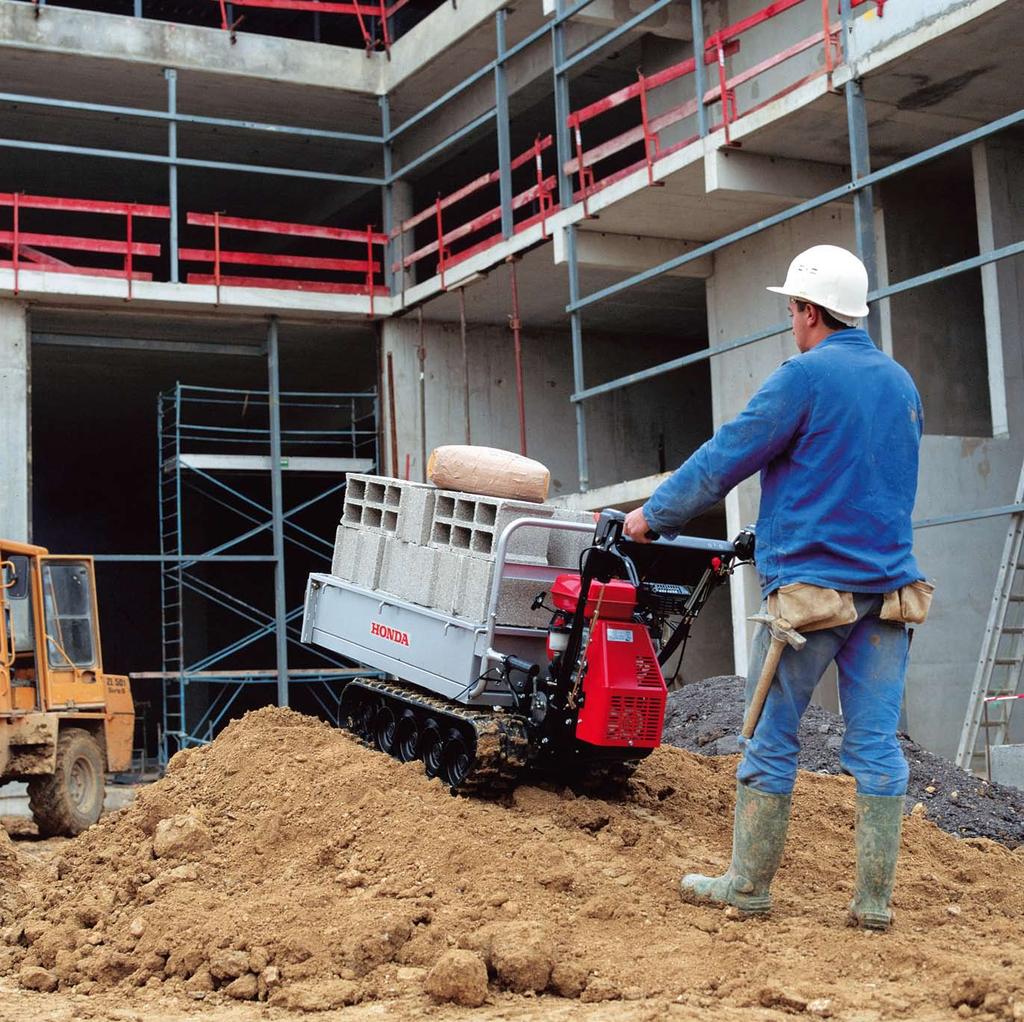

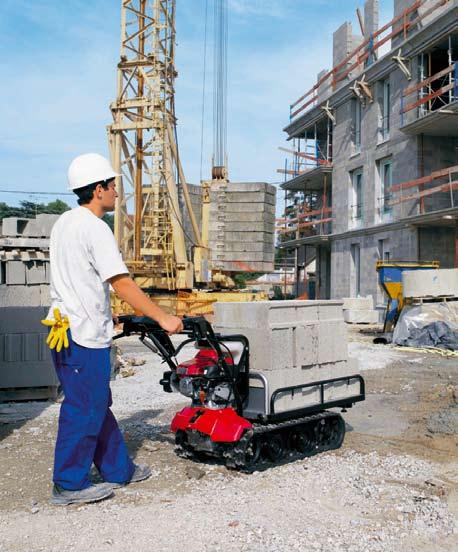

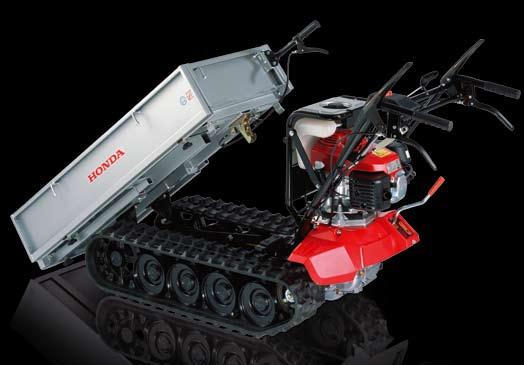

20 BANDVAGNAR VÅRT UTBUD AV BANDVAGNAR Hondas bandvagnar är säkra och lättanvända och sparar mycket tid och arbete. Robusta och slitstarka, framdrivna av en 4-taktsmotor med smidig gång och högt vridmoment, hjälper de dig att flytta tung last utan ryggvärk, särskilt i svårtillgängliga områden. De är den idealiska samarbetspartnern för en oändlig mängd olika arbeten. Du kommer att undra hur du klarade dig innan du skaffade en. INNEHÅLL 40 BANDVAGNAR EGENSKAPER OCH TEKNIK DMC SÄKERHETSKOPPLING MED DÖDMANSGREPP Om du släpper säkerhetshandtagen stannar vagnen för ökad säkerhet och kontroll. HYDROSTATDRIFT Variabel utväxling för mjuk och precis styrning och större bekvämlighet. INDIVIDUELL BANDSTYRNING Vänster och höger band styrs av var sitt handtag för maximal kontroll och liten vändradie. UNIKT BANDMÖNSTER Perfekt stabilitet och grepp, med lågt marktryck och minsta möjliga markskador. JUSTERBART FLAK Utdragbart flak för extra stor last. FÄLLBART FLAK Fullt fällbart för att underlätta tippning av last.

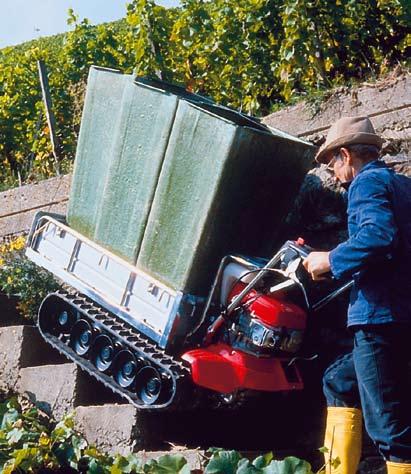

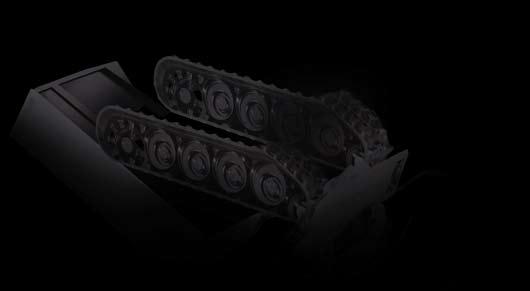

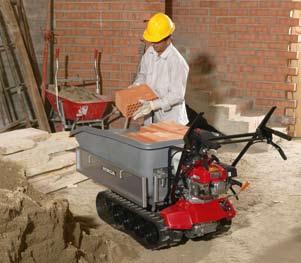

21 BANDVAGNAR LÅGT MARKTRYCK OCH MAXIMAL FLEXIBILITET Honda bandvagnar är perfekta för att flytta tunga laster i miljöer med begränsat utrymme eller i svår terräng. Det unika bandmönstret ger ett otroligt grepp även i trappor. Det minimerar skador på marken vilket är viktigt i trädgårdar och på gräsmattor. För att underlätta manöverduglighet är varje band individuellt kontrollerade genom vänster och höger handtag. Svängradien är 71 cm. Bandvagnarna finns med och utan lastflak (beroende på modell). Alla modeller har en säkerhetskoppling med dödmansgrepp som frikopplar drivningen när du släpper den, vilket ger maximal kontroll och säkerhet. Den smala bredden gör att vagnen kan passera genom en vanlig dörr utan problem och gör den också imponerande lättmanövrerad på trånga ytor. Modell HP500 är också utrustad med hydrostatdrivning för smidigare drift både framåt och bakåt. 5 garanti Privat bruk 1garanti För Yrkesmässigt Bruk En ordlista över symboler för funktioner och tekniska lösningar finns på sidan 39 DMC DMC DMC Max last (plant underlag) Max last (sluttande underlag) 350kg 150kg 450kg 250kg 500kg 350kg Max lasthöjd - plant underlag 900mm 900mm 900mm Max hastighet - framåt 3,5km/h 3,5km/h 4,3km/h Max hastighet - back 1,3km/h 1,3km/h 3,6km/h Max lutning framåt Max lutning bakåt Motor modell GXV160 GXV160 GX160 Nettoeffekt (SAE J1349) 3600rpm 3600rpm 3600rpm Bränsletank 1,4 L 1,4L 3,1L Torrvikt 149kg 181kg 197kg Mått (mm) L 1720 B 635 H 1015 L 1900 B 635 H 1055 L 2140 B 650 H 1100 Flakmått (mm) L 920 B 520 H 135 L 1100 B 520 H 180 L 1200 B 560 H 200 Garanterad övre ljudnivå (2000/14/EC, 2005/88/EC) 97dB(A) 98dB(A) 99dB(A) OBS! Alla bandvagnar levereras med engelsk bruksanvisning.

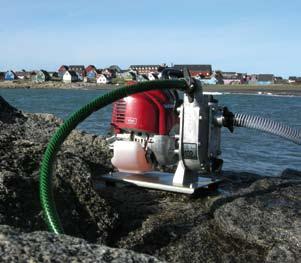

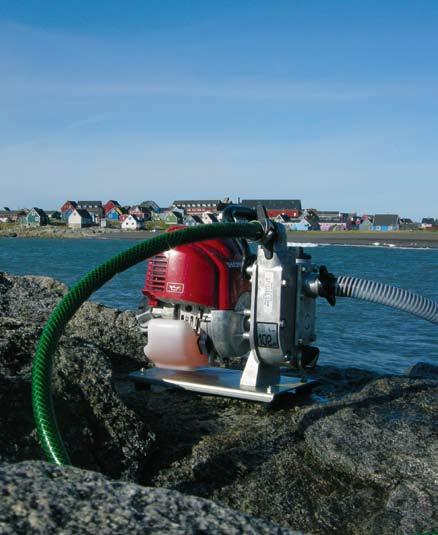

22 42 43 ANVÄNDNINGSOMRÅDE FÖR HONDA VATTENPUMP En Honda WX10 användes för att pumpa havsvatten till ett forskningsprojekt på Grönland. Syftet med projektet var att se hur marina fiskar och ryggradslösa djur påverkades av klimatförändringar. Honda WX10 användes till att fylla vattentankar som sedan transporteras tillbaka till forskningsstationen. Vattnet hade tidigare burits i hinkar, hällts över i vattentankar som sedan med en transportkärra körts till akvariet. Hos Honda sätter vi visionerna i centrum. De utgör kärnan i vår utvecklingsfilosofi. De inspirerar oss till att skapa innovativa produkter som hjälper människor i deras arbete och ökar deras livskvalitet, både på arbetsplatsen och hemma. Nu när Honda rustar för en koldioxidsnål framtid behövs kraften i våra visioner mer än någonsin. Vi arbetar hängivet för att bevara vår globala miljö i framtiden. Vi förbättrar ständigt den 4-taktsmotorteknik som används i alla Honda Power Products, vilket gör dem tystare och snålare. Utvecklingen av sportbilen CR-Z, en bensin-elektrisk hybrid, har utmanat konventionerna eftersom ett högt underhållningsvärde har kombinerats med låga utsläpp. Det nya affärsjetplanet HondaJet krävde också en rad innovativa tekniska framsteg, vilket gett den några av de bästa bränsleförbruknings- och aerodynamiksiffrorna i sin klass. ELVERK OCH VATTENPUMP FÖR KRISSITUATIONER Emergency Water Kit (EWK) är ett mobilt vattenförsörjningssystem som tagits fram av Schoeller Arca Systems AB för att användas vid problem med vattenförsörjningen. Det består av en container som innehåller all utrustning som behövs för att distribuera rent färskvatten, bland annat vattentankar. Det innehåller också en pump (WB 20XT) och ett elverk (ECMT 7000) från Honda. Vattentankarna är väl beprövade under svåra förhållanden både inom och utom landet. De har bland annat använts under stora katastrofer som Tsunamin i Sri Lanka och i New Orleans när orkanen Katrina härjade. Tillsammans betyder detta, att Honda ger dig mer än bara kraft.
