Pålitliga och slitstarka

Transkript

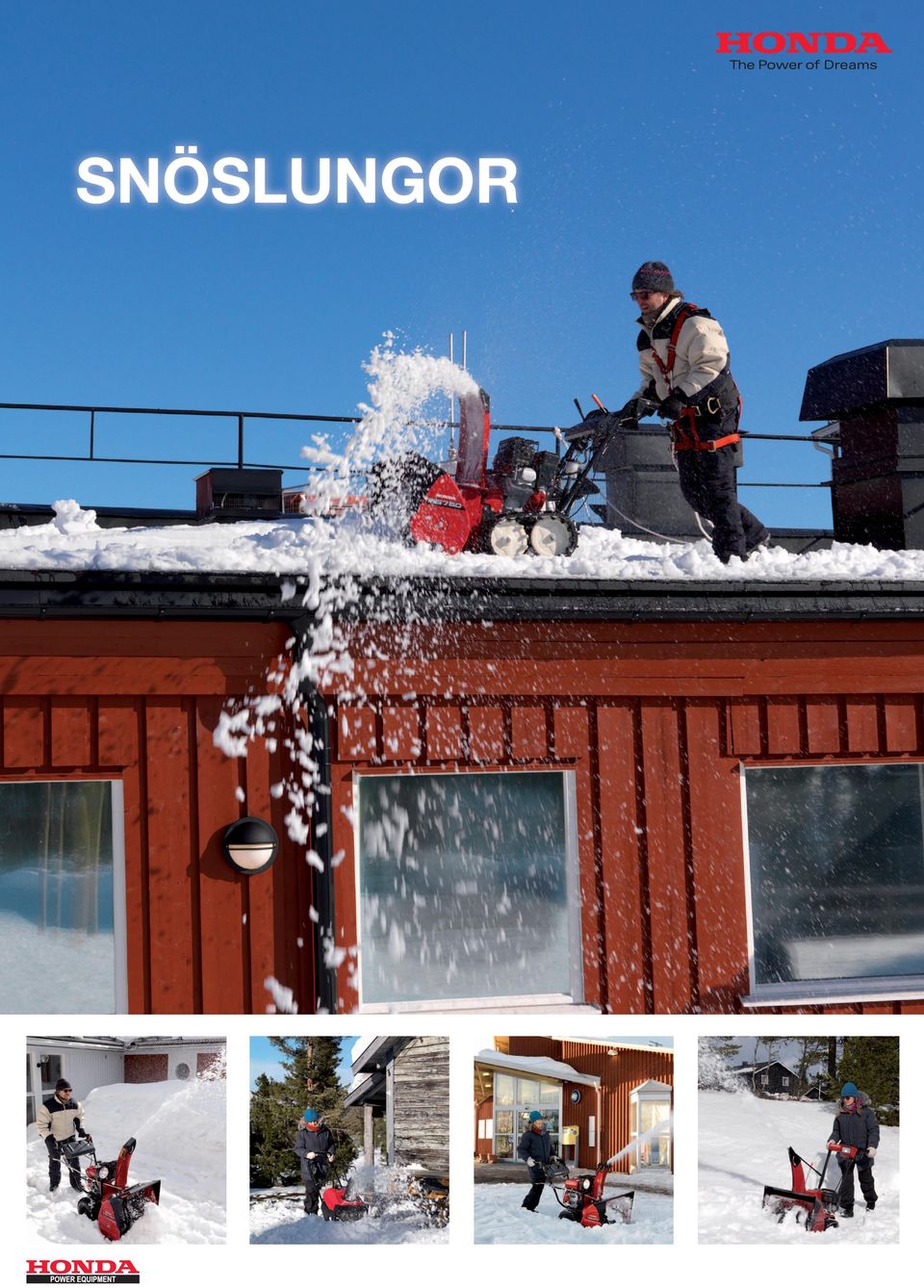

1 SNÖSLUNGOR

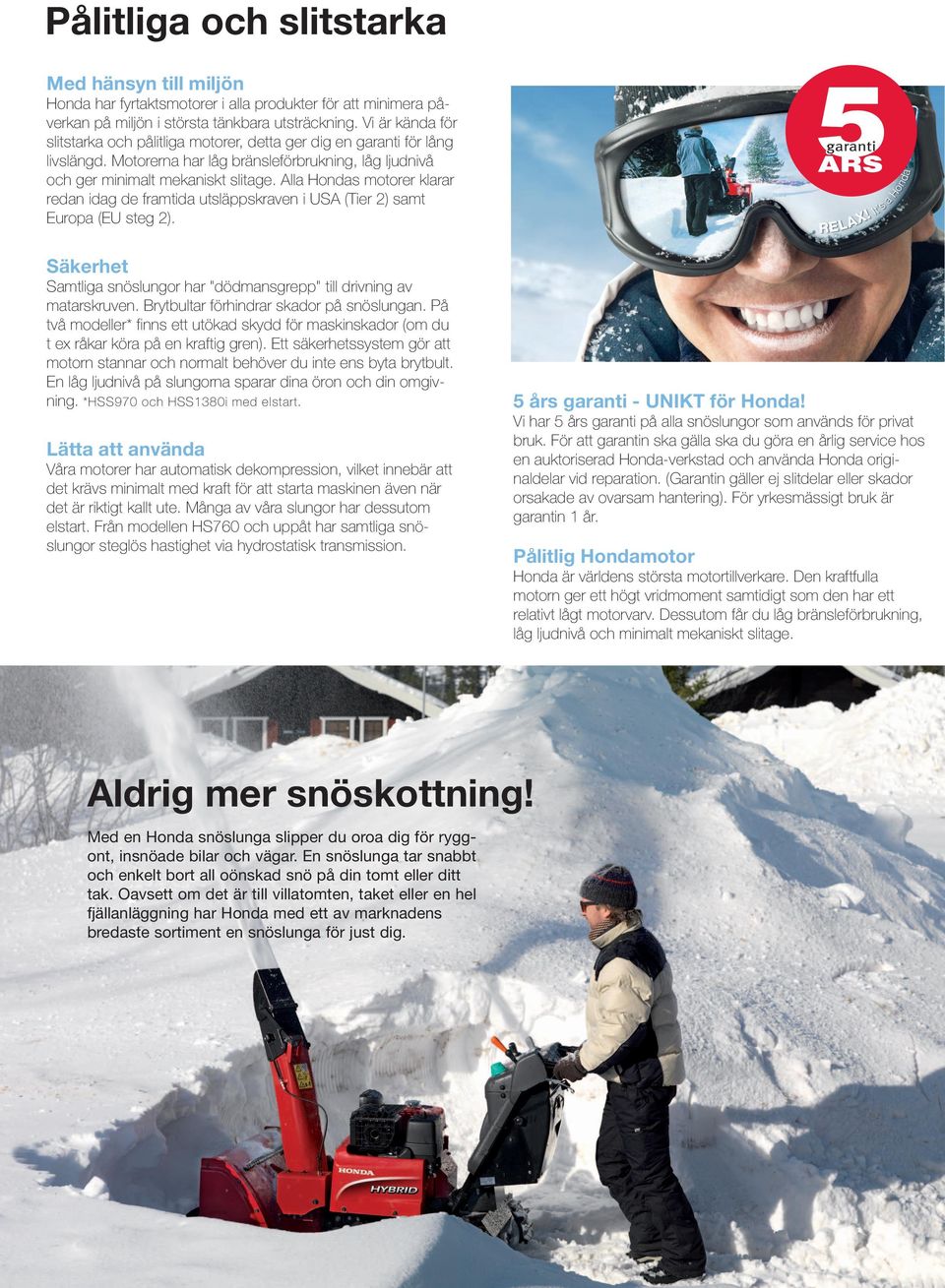

2 Pålitliga och slitstarka Med hänsyn till miljön Honda har fyrtaktsmotorer i alla produkter för att minimera påverkan på miljön i största tänkbara utsträckning. Vi är kända för slitstarka och pålitliga motorer, detta ger dig en garanti för lång livslängd. Motorerna har låg bränsleförbrukning, låg ljudnivå och ger minimalt mekaniskt slitage. Alla Hondas motorer klarar redan idag de framtida utsläppskraven i USA (Tier 2) samt Europa (EU steg 2). Säkerhet Samtliga snöslungor har "dödmansgrepp" till drivning av matarskruven. Brytbultar förhindrar skador på snöslungan. På två modeller* finns ett utökad skydd för maskinskador (om du t ex råkar köra på en kraftig gren). Ett säkerhetssystem gör att motorn stannar och normalt behöver du inte ens byta brytbult. En låg ljudnivå på slungorna sparar dina öron och din omgivning. *HSS970 och HSS1380i med elstart. Lätta att använda Våra motorer har automatisk dekompression, vilket innebär att det krävs minimalt med kraft för att starta maskinen även när det är riktigt kallt ute. Många av våra slungor har dessutom elstart. Från modellen HS760 och uppåt har samtliga snöslungor steglös hastighet via hydrostatisk transmission. 5 års garanti - UNIKT för Honda! Vi har 5 års garanti på alla snöslungor som används för privat bruk. För att garantin ska gälla ska du göra en årlig service hos en auktoriserad Honda-verkstad och använda Honda originaldelar vid reparation. (Garantin gäller ej slitdelar eller skador orsakade av ovarsam hantering). För yrkesmässigt bruk är garantin 1 år. Pålitlig Hondamotor Honda är världens största motortillverkare. Den kraftfulla motorn ger ett högt vridmoment samtidigt som den har ett relativt lågt motorvarv. Dessutom får du låg bränsleförbrukning, låg ljudnivå och minimalt mekaniskt slitage. Aldrig mer snöskottning! Med en Honda snöslunga slipper du oroa dig för ryggont, insnöade bilar och vägar. En snöslunga tar snabbt och enkelt bort all oönskad snö på din tomt eller ditt tak. Oavsett om det är till villatomten, taket eller en hel fjällanläggning har Honda med ett av marknadens bredaste sortiment en snöslunga för just dig. 2

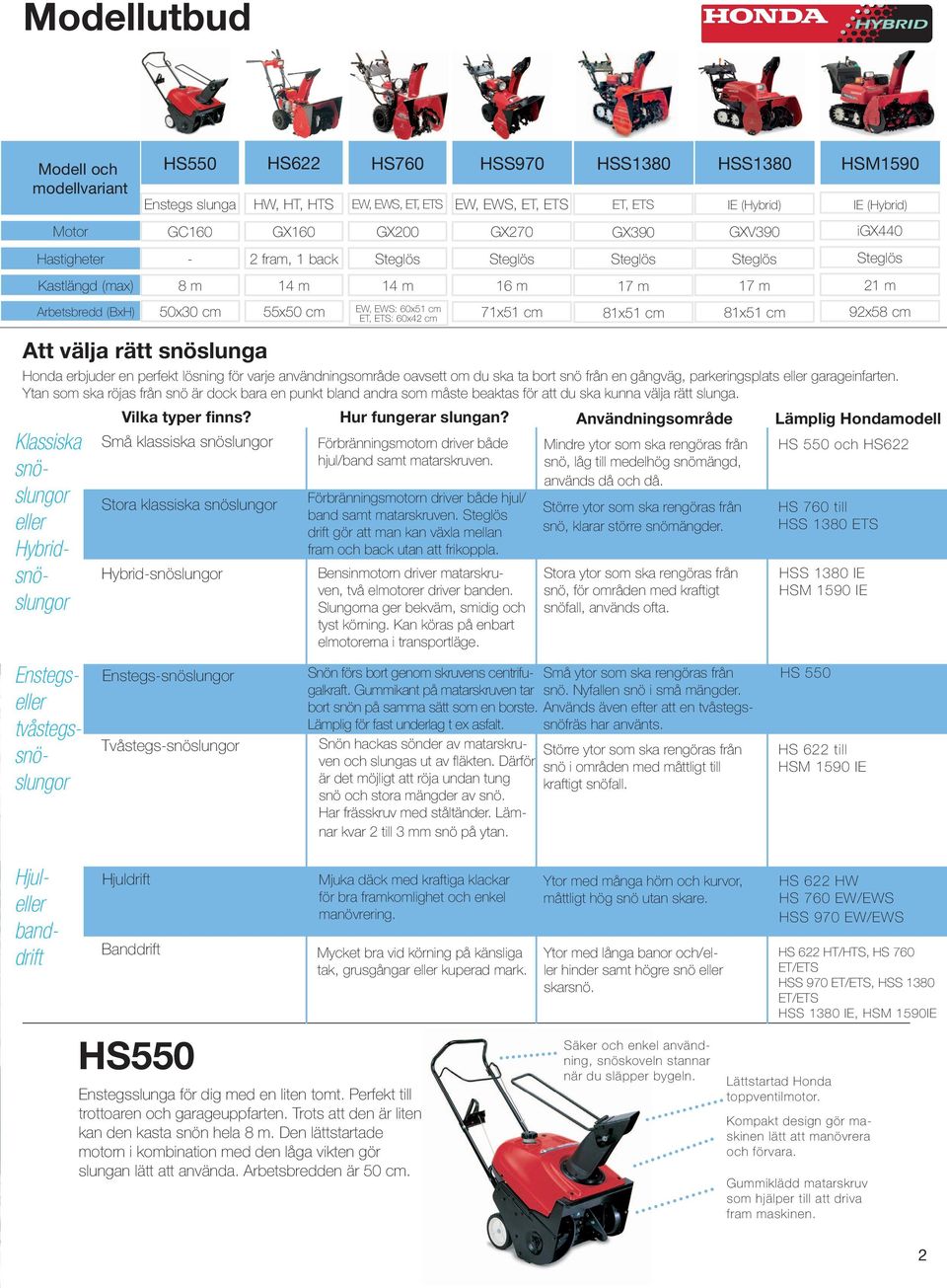

3 Modellutbud Modell och modellvariant HS550 HS622 HS760 HSS970 Enstegs slunga HW, HT, HTS EW, EWS, ET, ETS EW, EWS, ET, ETS HSS1380 ET, ETS HSS1380 HSM1590 IE (Hybrid) IE IE (Hybrid) Motor GC160 GX160 GX200 GX270 GX390 GXV390 igx440 Hastigheter - 2 fram, 1 back Kastlängd (max) 8 m m m 16 m 17 m 17 m 21 m Arbetsbredd (BxH) 50x30 cm 55x50 cm EW, EWS: 60x51 cm ET, ETS: 60x42 cm 71x51 cm 81x51 cm 81x51 cm 92x58 cm Att välja rätt snöslunga Honda erbjuder en perfekt lösning för varje användningsområde oavsett om du ska ta bort snö från en gångväg, parkeringsplats eller garageinfarten. Ytan som ska röjas från snö är dock bara en punkt bland andra som måste beaktas för att du ska kunna välja rätt slunga. Klassiska snöslungor eller Hybridsnöslungor Vilka typer finns? Små klassiska snöslungor Stora klassiska snöslungor Hybrid-snöslungor Hur fungerar slungan? Förbränningsmotorn driver både hjul/band samt matarskruven. Förbränningsmotorn driver både hjul/ band samt matarskruven. drift gör att man kan växla mellan fram och back utan att frikoppla. Bensinmotorn driver matarskruven, två elmotorer driver banden. Slungorna ger bekväm, smidig och tyst körning. Kan köras på enbart elmotorerna i transportläge. Användningsområde Mindre ytor som ska rengöras från snö, låg till medelhög snömängd, används då och då. Större ytor som ska rengöras från snö, klarar större snömängder. Stora ytor som ska rengöras från snö, för områden med kraftigt snöfall, används ofta. Lämplig Hondamodell HS 550 och HS622 HS 760 till HSS 1380 ETS HSS 1380 IE HSM 1590 IE Enstegseller tvåstegssnöslungor Enstegs-snöslungor Tvåstegs-snöslungor Snön förs bort genom skruvens centrifugalkraft. Gummikant på matarskruven tar bort snön på samma sätt som en borste. Lämplig för fast underlag t ex asfalt. Snön hackas sönder av matarskruven och slungas ut av fläkten. Därför är det möjligt att röja undan tung snö och stora mängder av snö. Har frässkruv med ståltänder. Lämnar kvar 2 till 3 mm snö på ytan. Små ytor som ska rengöras från snö. Nyfallen snö i små mängder. Används även efter att en tvåstegssnöfräs har använts. Större ytor som ska rengöras från snö i områden med måttligt till kraftigt snöfall. HS 550 HS 622 till HSM 1590 IE Hjuleller banddrift HS550 Mjuka däck med kraftiga klackar för bra framkomlighet och enkel manövrering. Mycket bra vid körning på känsliga tak, grusgångar eller kuperad mark. Enstegsslunga för dig med en liten tomt. Perfekt till trottoaren och garageuppfarten. Trots att den är liten kan den kasta snön hela 8 m. Den lättstartade motorn i kombination med den låga vikten gör slungan lätt att använda. Arbetsbredden är 50 cm. Ytor med många hörn och kurvor, måttligt hög snö utan skare. Ytor med långa banor och/eller hinder samt högre snö eller skarsnö. Säker och enkel användning, snöskoveln stannar när du släpper bygeln. HS 622 HW HS 760 EW/EWS HSS 970 EW/EWS HS 622 HT/HTS, HS 760 ET/ETS HSS 970 ET/ETS, HSS 1380 ET/ETS HSS 1380 IE, HSM 1590IE Lättstartad Honda toppventilmotor. Kompakt design gör maskinen lätt att manövrera och förvara. Gummiklädd matarskruv som hjälper till att driva fram maskinen. 2

4 HS622 HW: HT: HTS: samt samt samt el- och För dig med lite större tomt. Kompakt men kraftfull snöslunga. Koppling istället för rem mellan motor och matarskruv ger små effektförluster och hög driftsäkerhet. Engreppshandtag gör maskinen lättmanövrerad. Inbyggd belysning underlättar i mörker. En slitstark Honda toppventilsmotor. Torrlamellskoppling gör att det blir små effektförluster. Med banddrift tar du dig fram överallt utan att sjunka ner i löst underlag. Det finns även en version med hjul. HS622 HTS HS760 HSS970 HSS1380 EW: EWS: ET: ETS: EW: EWS: ET: ETS: ET: ETS: samt samt el- och samt samt el- och Den steglösa driften gör att du enkelt kan anpassa körningen efter snöförhållande oavsett om det är lätt pudersnö eller hårda isiga snödrivor. En stark Honda toppventilsmotor. Elektriskt utkastsystem (ETS). underlättar snöröjning när mörkret fallit. Kraftiga däck (tvålagersdäck 2PR). Det finns även två versioner med banddrift. drift (hydrostatisk transmission) gör att du kan växla mellan fram och back utan att frikoppla. 3 samt samt el- och samt samt el- och Större ytor som ska rengöras från snö, klarar större snömängder. Finns både med band- och hjuldrift (tvålagersdäck 2PR). Timräknare (ETS, EWS) samt förbättrad placering av chokereglaget. Motor med tankmätare ger lägre förbrukning, ljud och utsläpp. drift (hydrostatisk transmission) gör att du kan växla mellan fram och back utan att frikoppla. Effektivt frostskydd för förgasaren. HS760 EW Tandad matarskruv maler sönder även hård snö och is. samt samt el- och Vändbara glidskenor förlänger livslängden på dessa med 100%. Elmanövrerat utkast med joystick (EWS och ETS). underlättar snöröjning när mörkret fallit. Elektrisk tvåstegsutkast ger förbättrad kontroll och precision (ETS, EWS). Uformningen på utkastarfläkten ger bättre kastlängd. Förenklat och förbättrat brytbultssystem sparar tid vid byte. Utbytbara blad i fjäderstål ger bättre slitstyrka. Vridmomentsbegränsare förhindrar skador på bland annat matarskruven (ETS, EWS).

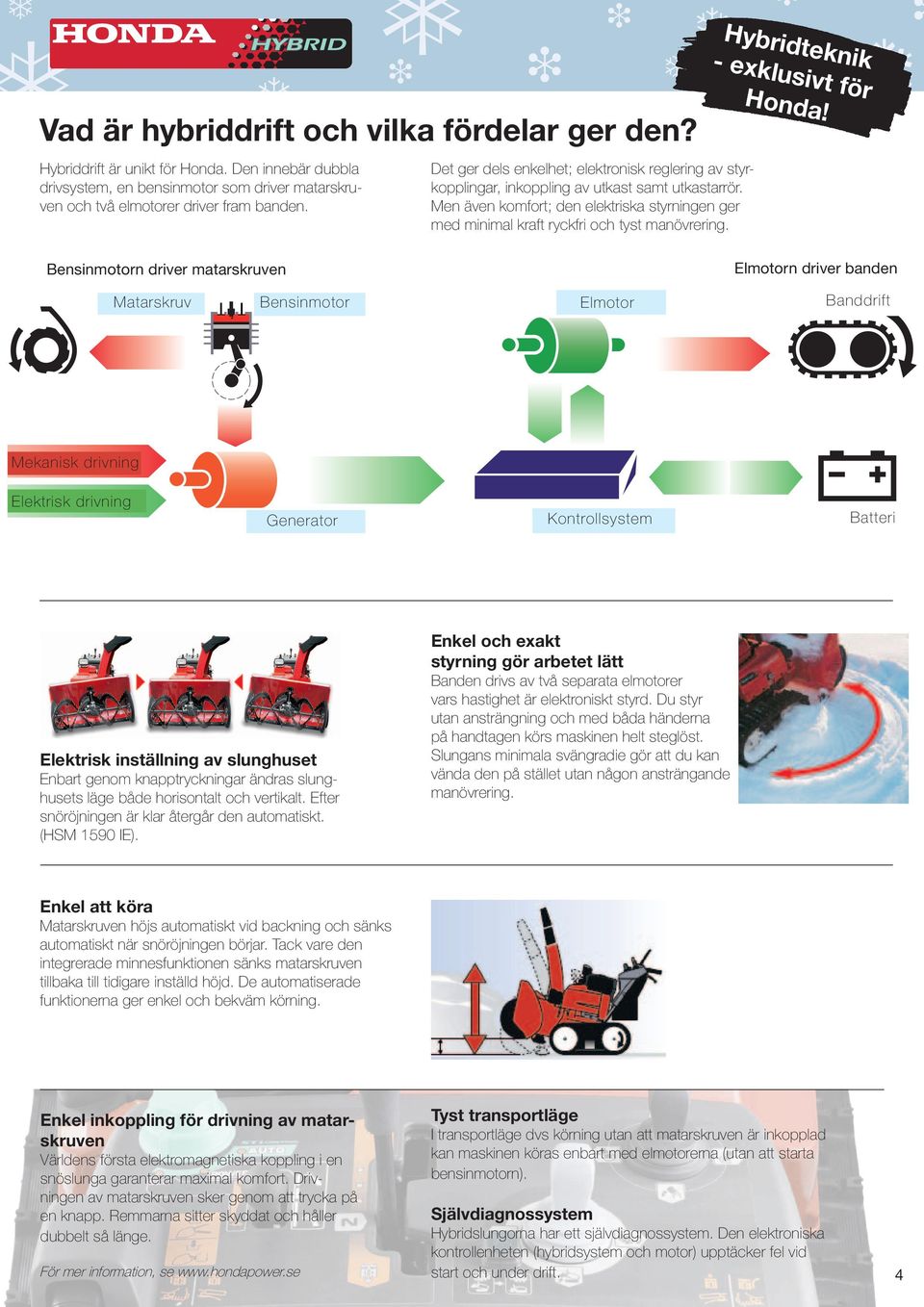

5 Vad är hybriddrift och vilka fördelar ger den? Hybriddrift är unikt för Honda. Den innebär dubbla drivsystem, en bensinmotor som driver matarskruven och två elmotorer driver fram banden. Det ger dels enkelhet; elektronisk reglering av styrkopplingar, inkoppling av utkast samt utkastarrör. Men även komfort; den elektriska styrningen ger med minimal kraft ryckfri och tyst manövrering. Hybridteknik - exklusivt för Honda! Hybridteknik - exklusivt för Honda! Bensinmotorn driver matarskruven Elmotorn driver banden Matarskruv Bensinmotor Elmotor Mekanisk drivning Elektrisk drivning Generator Kontrollsystem Batteri Elektrisk inställning av slunghuset Enbart genom knapptryckningar ändras slunghusets läge både horisontalt och vertikalt. Efter snöröjningen är klar återgår den automatiskt. (HSM 1590 IE). Enkel och exakt styrning gör arbetet lätt Banden drivs av två separata elmotorer vars hastighet är elektroniskt styrd. Du styr utan ansträngning och med båda händerna på handtagen körs maskinen helt steglöst. Slungans minimala svängradie gör att du kan vända den på stället utan någon ansträngande manövrering. Enkel att köra Matarskruven höjs automatiskt vid backning och sänks automatiskt när snöröjningen börjar. Tack vare den integrerade minnesfunktionen sänks matarskruven tillbaka till tidigare inställd höjd. De automatiserade funktionerna ger enkel och bekväm körning. Enkel inkoppling för drivning av matarskruven Världens första elektromagnetiska koppling i en snöslunga garanterar maximal komfort. Drivningen av matarskruven sker genom att trycka på en knapp. Remmarna sitter skyddat och håller dubbelt så länge. För mer information, se Tyst transportläge I transportläge dvs körning utan att matarskruven är inkopplad kan maskinen köras enbart med elmotorerna (utan att starta bensinmotorn). Självdiagnossystem Hybridslungorna har ett självdiagnossystem. Den elektroniska kontrollenheten (hybridsystem och motor) upptäcker fel vid start och under drift. 4

6 HSS1380 IE: Hybrid med banddrift och elstart HSS1380 klarar de tuffaste drivor och snödjup. Kastlängden är hela 17 meter och slungan klarar 65 ton snö per timme. De elektriska styrkopplingarna ger minimal svängradie. En elektromagnetisk koppling ger mycket mjuk inkoppling av matarskruven. Elektrisk styrning av utkastarröret gör användningen enkel och säker. HSS1380 är dessutom marknadens tystaste i sin klass. Elektrisk styrning av utkast via joystick. Ny motor ger lägre förbrukning, ljud och utsläpp. System för självdiagnos vid fel. Elektriska styrkopplingar för enkel manövrering. Mjuk och ryckfri gång via drivning med elmotorer. Tandad matarskruv maler sönder även hård snö och is. Med banddrift tar du dig fram överallt utan att sjunka ner i lös snö. 30% tystare än konventionella snöslungor. HSS1380ETS HSM1590 IE: Hybrid med banddrift och elstart HSM1590 klarar de tuffaste drivor och snödjup. Kastlängden är hela 21 meter och slungan klarar 92 ton snö per timme! Snöslungans integrerade datasystem sköter mycket av hanteringen av slungan. Den kan om du vill sköta bandhastigheten automatiskt beroende på snömängden. Slunghuset höjs även automatiskt vid backning och sänks därefter när snöröjningen ska börja. System för självdiagnos vid fel. Elektriska styrkopplingar för enkel manövrering. Tydlig instrumentpanel med reglagen nära till hands. Elmanövrerat utkast med joystick. Kraftfull igx440 motor. med en kraftfull 40W strålkastare underlättar vid arbete i mörker. Tandad matarskruv maler sönder även hård snö och is. Med banddrift tar du dig fram överallt utan att sjunka ner i lös snö. Det finns tre olika programmerade köralternativ Elektrisk inställning av slunghus.

7 - 29 Driftsystem Kapacitet (ton/h) 3,6 3,4 1,1 Net effekt* kw/rpm Tankvolym (liter) - Standardutrustning 3,1 3,6 3,5 4,1 3,5 4,1 / El-& 60 x HS760 ET/ETS 3,5 4,1 60 x HS760 EWS 6, x HSS970 EW 68 GX160 GX GX160 GX200 & Batteri 77 6,3 / x HSS970 EWS 6, x HSS970 ET 81 x ,3 / ,4 7, x ,7 8,7 / x HSS970 HSS1380 HSS1380 ETS IE ET 5,7 8,7 / x HSS1380 ETS 100 ** Enligt Standard 2001//EG x 920 x ,5 / x HSM1590 IE GX200 Man/ elektriskt GX270 Elektriskt GX270 Manuell GX270 GXV390 igx440 samt samt el- och samt samt el- och Hybrid EW: EWS: ET: ETS: IE: Elektriskt Elektriskt GX390 samt samt samt el- och GX390 HW: HT: HTS: Elektriskt Elektriskt GX270 & & Batteri & Batteri & Batteri & Batteri Batteri &Batteri 101 GX200 Belysn/ Belysn+batt 97/104 * Motoreffekten som anges i det här dokumentet är nettoeffekt uppmätt i enlighet med SAE J1349 vid angivet varvtal. Massproducerande motorer kan avvika från nämnda värde. Den faktiska effekten för varje motor kan variera beroende på varvtal, miljöförhållanden, underhåll och andra faktorer. Läs bruksanvisningen noga för att erhålla högsta säkerhet och optimala prestanda. Dokument och fotografier får användas utan särskilt avtal. Som ett led i den ständigt pågående produktutvecklingen förbehåller sig Honda rätten att när som helst ändra specifikationerna utan föregående meddelande. Utkastsystem (el via joystick) GC Motor 3,1 3,6 2 fram 1 back 60 x HS760 EW 55 x HS622 HTS 1258 x 527x 00 x x x x x x x x x x 1560 x 1500 x x x 1110 x 1125 x 1125 x 1075 x 1075 x 1075 x1115 x1170 x x x 1155 x 1125 x 1170 Vikt (kg) Mått (LxBxH) (mm) 8 Kastlängd (m) 3,1 2 fram 1 back 2 fram 1 back - Hastigheter Startsystem 55 x x x Arbetsmått (B x H) (cm) 33 HS622 HW HS550 EA HS622 HT Tekniska specifikationer 33 6

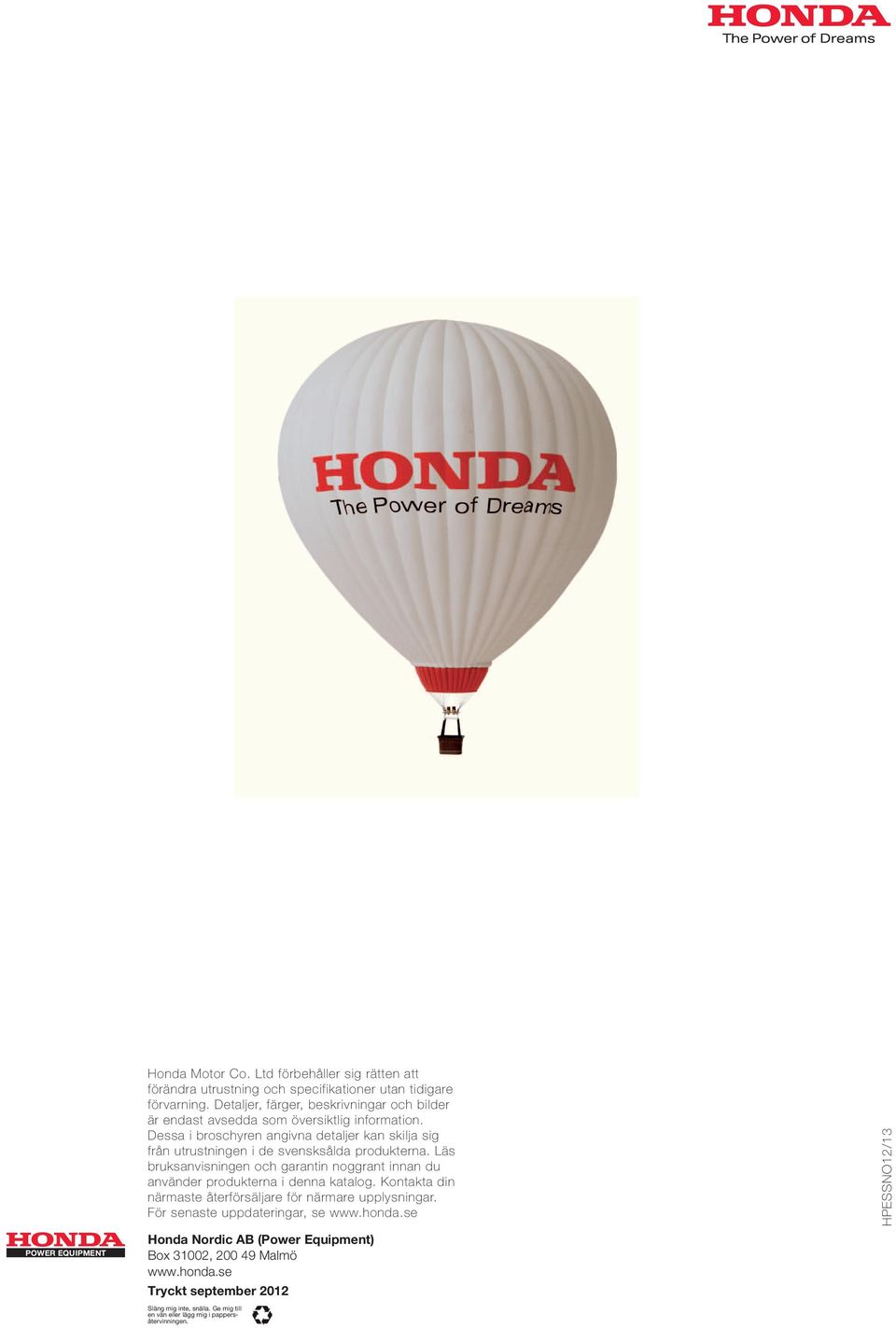

8 Honda Motor Co. Ltd förbehåller sig rätten att förändra utrustning och specifikationer utan tidigare förvarning. Detaljer, färger, beskrivningar och bilder är endast avsedda som översiktlig information. Dessa i broschyren angivna detaljer kan skilja sig från utrustningen i de svensksålda produkterna. Läs bruksanvisningen och garantin noggrant innan du använder produkterna i denna katalog. Kontakta din närmaste återförsäljare för närmare upplysningar. För senaste uppdateringar, se HPESSNO12/13 POWER EQUIPMENT Honda Nordic AB (Power Equipment) Box 31002, Malmö Tryckt september 2012 Släng mig inte, snälla. Ge mig till en vän eller lägg mig i pappersåtervinningen.
