FERMACELL fibergips. Konstruktionsöversikt
|
|
- Dan Svensson
- för 8 år sedan
- Visningar:
Transkript
1 FERMACELL fibergips Konstruktionsöversikt

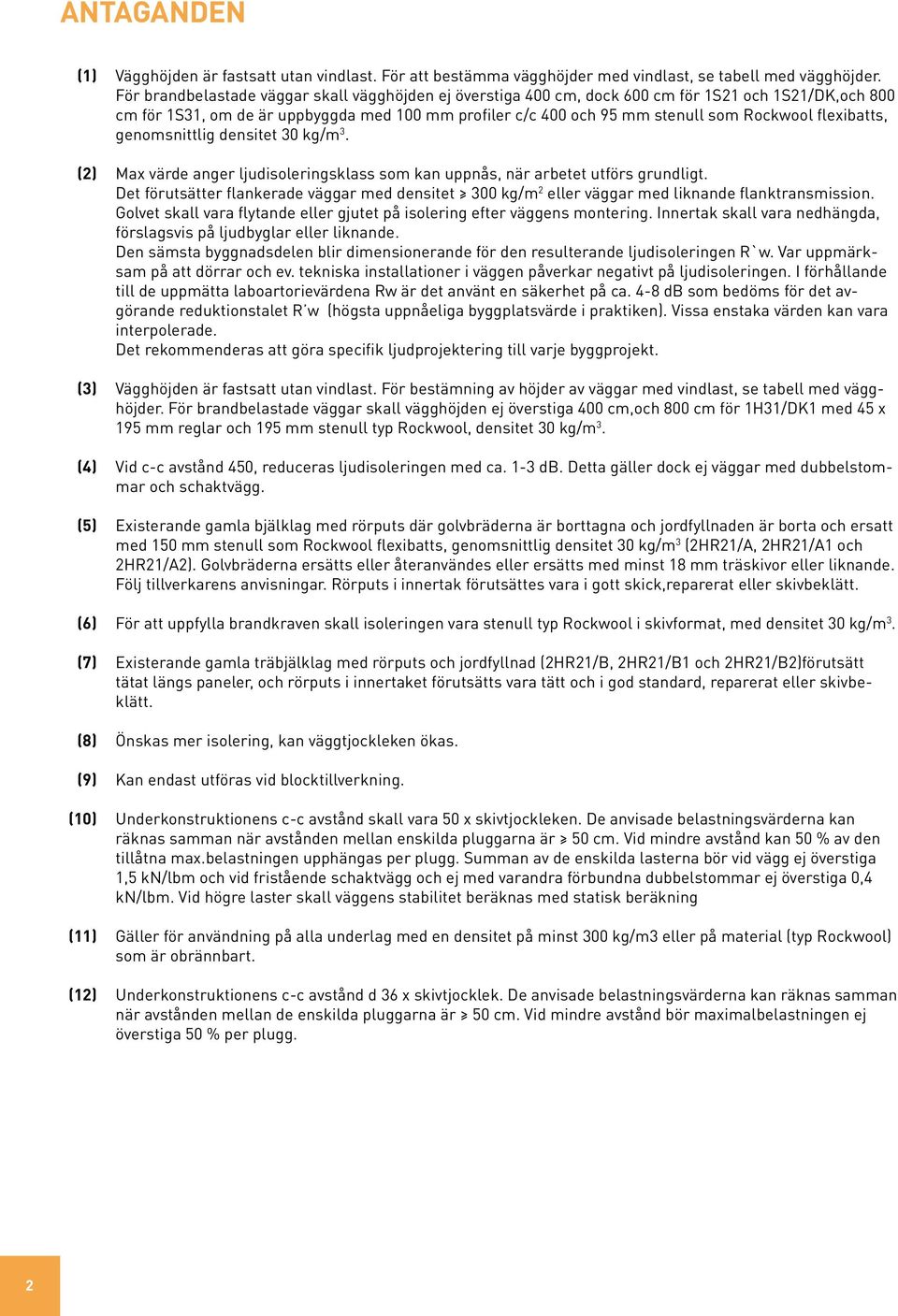

2 ANTAGANDEN (1) Vägghöjden är fastsatt utan vindlast. För att bestämma vägghöjder med vindlast, se tabell med vägghöjder. För brandbelastade väggar skall vägghöjden ej överstiga 400 cm, dock 600 cm för 1S21 och 1S21/DK,och 800 cm för 1S31, om de är uppbyggda med 100 mm profiler c/c 400 och 95 mm stenull som Rockwool flexibatts, genomsnittlig densitet 30 kg/m 3. (2) Max värde anger ljudisoleringsklass som kan uppnås, när arbetet utförs grundligt. Det förutsätter flankerade väggar med densitet 300 kg/m 2 eller väggar med liknande flanktransmission. Golvet skall vara flytande eller gjutet på isolering efter väggens montering. Innertak skall vara nedhängda, förslagsvis på ljudbyglar eller liknande. Den sämsta byggnadsdelen blir dimensionerande för den resulterande ljudisoleringen R`w. Var uppmärksam på att dörrar och ev. tekniska installationer i väggen påverkar negativt på ljudisoleringen. I förhållande till de uppmätta laboartorievärdena Rw är det använt en säkerhet på ca. 4-8 db som bedöms för det avgörande reduktionstalet R w (högsta uppnåeliga byggplatsvärde i praktiken). Vissa enstaka värden kan vara interpolerade. Det rekommenderas att göra specifik ljudprojektering till varje byggprojekt. (3) Vägghöjden är fastsatt utan vindlast. För bestämning av höjder av väggar med vindlast, se tabell med vägghöjder. För brandbelastade väggar skall vägghöjden ej överstiga 400 cm,och 800 cm för 1H31/DK1 med 45 x 195 mm reglar och 195 mm stenull typ Rockwool, densitet 30 kg/m 3. (4) Vid c-c avstånd 450, reduceras ljudisoleringen med ca. 1-3 db. Detta gäller dock ej väggar med dubbelstommar och schaktvägg. (5) Existerande gamla bjälklag med rörputs där golvbräderna är borttagna och jordfyllnaden är borta och ersatt med 150 mm stenull som Rockwool flexibatts, genomsnittlig densitet 30 kg/m 3 (2HR21/A, 2HR21/A1 och 2HR21/A2). Golvbräderna ersätts eller återanvändes eller ersätts med minst 18 mm träskivor eller liknande. Följ tillverkarens anvisningar. Rörputs i innertak förutsättes vara i gott skick,reparerat eller skivbeklätt. (6) För att uppfylla brandkraven skall isoleringen vara stenull typ Rockwool i skivformat, med densitet 30 kg/m 3. (7) Existerande gamla träbjälklag med rörputs och jordfyllnad (2HR21/B, 2HR21/B1 och 2HR21/B2)förutsätt tätat längs paneler, och rörputs i innertaket förutsätts vara tätt och i god standard, reparerat eller skivbeklätt. (8) Önskas mer isolering, kan väggtjockleken ökas. (9) Kan endast utföras vid blocktillverkning. (10) Underkonstruktionens c-c avstånd skall vara 50 x skivtjockleken. De anvisade belastningsvärderna kan räknas samman när avstånden mellan enskilda pluggarna är 50 cm. Vid mindre avstånd kan 50 % av den tillåtna max.belastningen upphängas per plugg. Summan av de enskilda lasterna bör vid vägg ej överstiga 1,5 kn/lbm och vid fristående schaktvägg och ej med varandra förbundna dubbelstommar ej överstiga 0,4 kn/lbm. Vid högre laster skall väggens stabilitet beräknas med statisk beräkning (11) Gäller för användning på alla underlag med en densitet på minst 300 kg/m3 eller på material (typ Rockwool) som är obrännbart. (12) Underkonstruktionens c-c avstånd d 36 x skivtjocklek. De anvisade belastningsvärderna kan räknas samman när avstånden mellan de enskilda pluggarna är 50 cm. Vid mindre avstånd bör maximalbelastningen ej överstiga 50 % per plugg. 2
3 Mellanväggar med träreglar Beteckning Systemskiss Vägg- Underkonstruktion FERMACELL Brandklass (6) Vägghöjd (3) R w förvänta t (2)(4) tjocklek Skivor per sida byggplatsvärde c-c 600 c- c 450 c-c 600 c-c 450 [mm] [mm] [mm] [mm] [mm] [db] [db] 1H x EI x x 95 1H x 56 12,5 EI x x H x EI x 95 1H x 70 12, EI x 95 1H x EI x 95 1H x 70 12, EI H x 70 12,5 EI x H x EI x 95 1H x EI x 95 1H x 70 12,5 + 12,5 EI x H x 45 x 70 12,5 EI H x 45 x 70 12, EI
4 Mellanväggar med FERMACELL stålprofiler Beteckning Systemskiss Vägg- Underkonstruktion FERMACELL Brandklass (6) Vägghöjd (3) R w förvänta t (2)(4) tjocklek Skivor per sida byggplatsvärde c-c 600 c- c 450 c-c 600 c-c 450 [mm] [mm] [mm] [mm] [mm] [db] [db] 1S x 0,6 12,5 EI30 A2-s1,d x 0, x 0, S x 0, EI60 A2-s1,d x 0, x 0,6 1S x 0,6 12,5 + 12,5 EI60 A2-s1,d x 0, x 0, S x 75 x 0,6 12,5 EI30 A2-s1,d S x 50 x 0,6 12,5 + 12,5 EI60 A2-s1,d x 75 x 0, S x 0,6 10 EI30 A2-s1,d x 0, x 0,6 1S x 0,6 12,5 EI60 A2-s1,d x 0, x 0, S x 0,6 15 EI60 A2-s1,d x 0, x 0,6 1S x 0,6 12, och 12,5 EI60 A2-s1,d x 0,6 1S x 0, EI60 A2-s1,d x 0, x 0,6 1S x 0,6 12, EI60 A2-s1,d x 0,6 EI90 A2-s1,d x 0, x 0,6 12,5 + 12,5 EI90 A2-s1,d x 0, x 0, S x 75 x 0,6 12,5 EI60 A2-s1,d S x 75 x 0,6 12, EI90 A2-s1,d

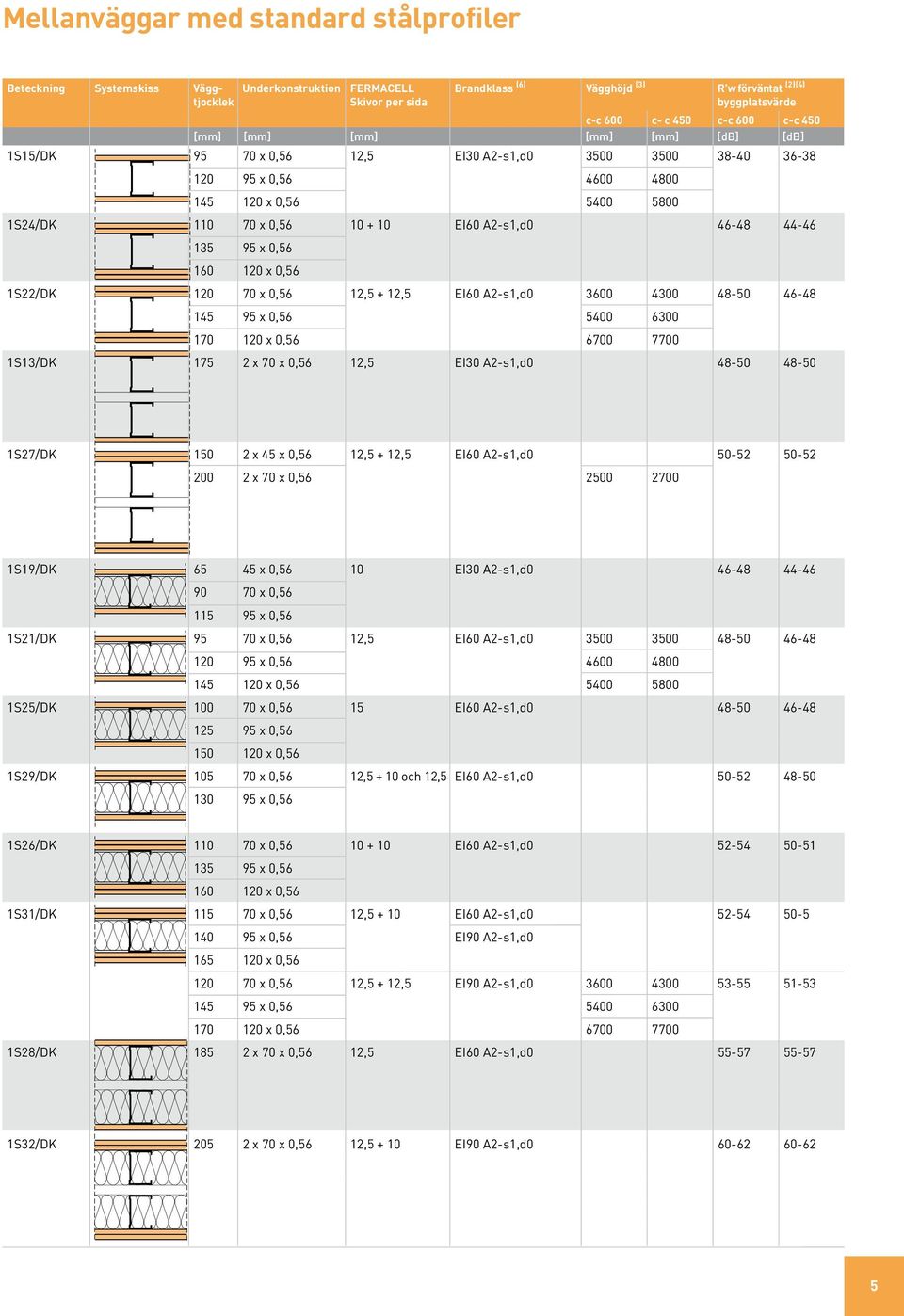

5 Mellanväggar med standard stålprofiler Beteckning Systemskiss Vägg- Underkonstruktion FERMACELL Brandklass (6) Vägghöjd (3) R w förvänta t (2)(4) tjocklek Skivor per sida byggplatsvärde c-c 600 c- c 450 c-c 600 c-c 450 [mm] [mm] [mm] [mm] [mm] [db] [db] 1S15/DK x 0,56 12,5 EI30 A2-s1,d x 0, x 0, S24/DK x 0, EI60 A2-s1,d x 0, x 0,56 1S22/DK x 0,56 12,5 + 12,5 EI60 A2-s1,d x 0, x 0, S13/DK x 70 x 0,56 12,5 EI30 A2-s1,d S27/DK x 45 x 0,56 12,5 + 12,5 EI60 A2-s1,d x 70 x 0, S19/DK x 0,56 10 EI30 A2-s1,d x 0, x 0,56 1S21/DK x 0,56 12,5 EI60 A2-s1,d x 0, x 0, S25/DK x 0,56 15 EI60 A2-s1,d x 0, x 0,56 1S29/DK x 0,56 12, och 12,5 EI60 A2-s1,d x 0,56 1S26/DK x 0, EI60 A2-s1,d x 0, x 0,56 1S31/DK x 0,56 12, EI60 A2-s1,d x 0,56 EI90 A2-s1,d x 0, x 0,56 12,5 + 12,5 EI90 A2-s1,d x 0, x 0, S28/DK x 70 x 0,56 12,5 EI60 A2-s1,d S32/DK x 70 x 0,56 12, EI90 A2-s1,d
6 Schaktväggar med FERMACELL stålprofiler Beteckning Systemskiss Vägg- Underkonstruktion FERMACELL Brandklass (6) Vägghöjd (1) Luftljudstjocklek Skivor per sida förbättring c-c 600 c-c 450 D R w (2) [mm] [mm] [mm] [mm] [mm] [db] 3S01 87,5 75 x 0,6 12, D ,5 100 x 0, S12 97,5 75 x 0,6 12, EI30 A2-s1,d0 122,5 100 x 0,6 3S x 0, EI60 A2-s1,d0 D x 0,6 3S x 0, x 12,5 EI90 A2-s1,d0 D x 0,6 Schaktväggar med standard stålprofiler Beteckning Systemskiss Vägg- Underkonstruktion FERMACELL Brandklass (6) Vägghöjd (1) Luftljudstjocklek Skivor per sida förbättring c-c 600 D R w (2) [mm] [mm] [mm] [mm] [mm] [db] 3S01/DK 82,5 70 x 0,56 12,5 D ,5 95 x 0,56 3S12/DK 92,5 70 x 0,56 12, EI30 A2-s1,d0 117,5 95 x 0,56 3S21/DK x 0, EI60 A2-s1,d0 D x 0,56 3S31/DK x 0, x 12,5 EI90 A2-s1,d0 D x 0,56 6

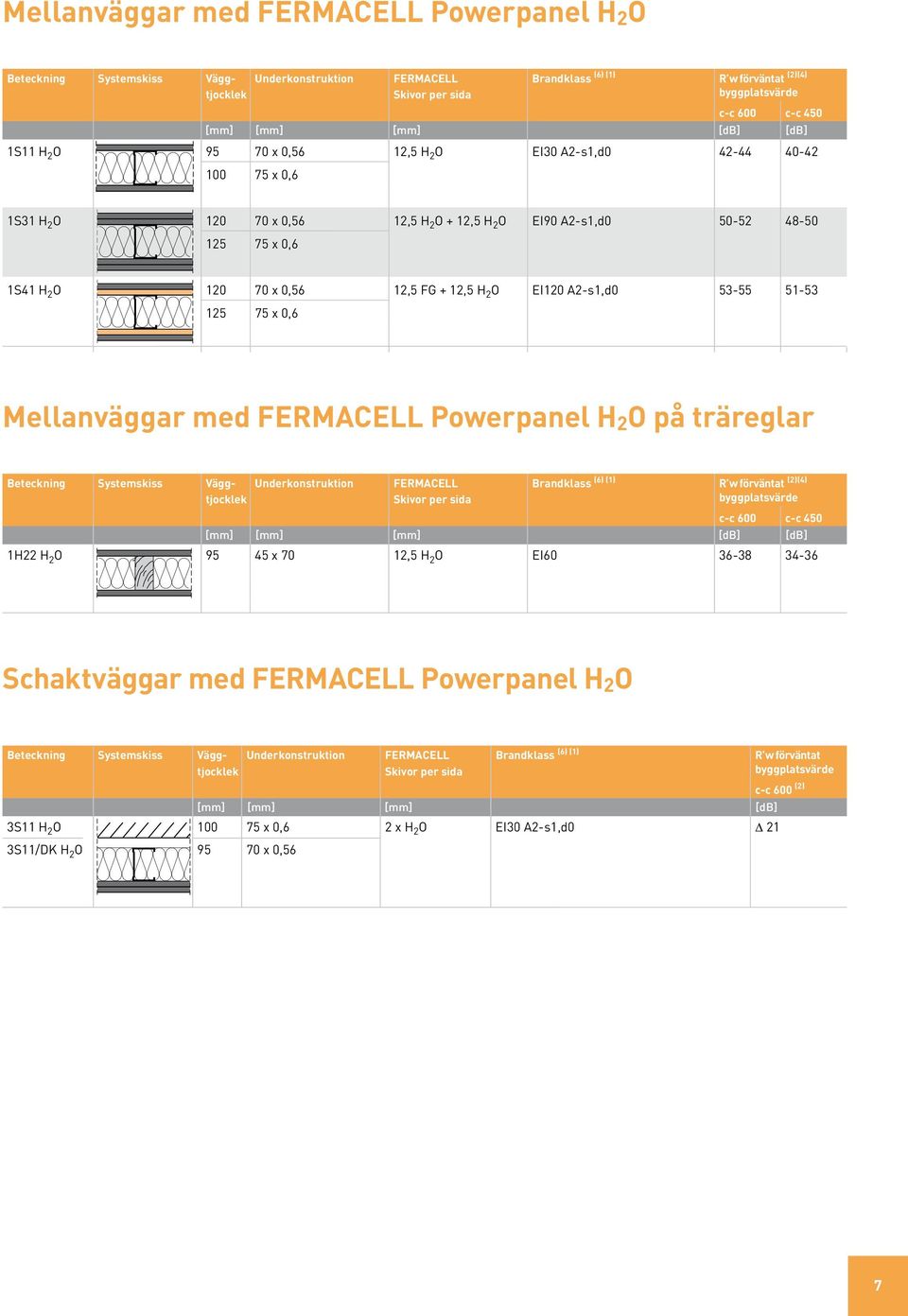

7 Mellanväggar med FERMACELL Powerpanel H 2 O Beteckning Systemskiss Vägg- Underkonstruktion FERMACELL Brandklass (6) (1) R w förväntat (2)(4) tjocklek Skivor per sida byggplatsvärde c-c 600 c-c 450 [mm] [mm] [mm] [db] [db] 1S11 H 2 O x 0,56 12,5 H 2 O EI30 A2-s1,d x 0,6 1S31 H 2 O x 0,56 12,5 H 2 O + 12,5 H 2 O EI90 A2-s1,d x 0,6 1S41 H 2 O x 0,56 12,5 FG + 12,5 H 2 O EI120 A2-s1,d x 0,6 Mellanväggar med FERMACELL Powerpanel H 2 O på träreglar Beteckning Systemskiss Vägg- Underkonstruktion FERMACELL Brandklass (6) (1) R w förväntat (2)(4) tjocklek Skivor per sida byggplatsvärde c-c 600 c-c 450 [mm] [mm] [mm] [db] [db] 1H22 H 2 O x 70 12,5 H 2 O EI Schaktväggar med FERMACELL Powerpanel H 2 O Beteckning Systemskiss Vägg- Underkonstruktion FERMACELL Brandklass (6) (1) R w förväntat tjocklek Skivor per sida byggplatsvärde [mm] [mm] [mm] [db] 3S11 H 2 O x 0,6 2 x H 2 O EI30 A2-s1,d0 D 21 3S11/DK H 2 O x 0,56 c-c 600 (2) 7

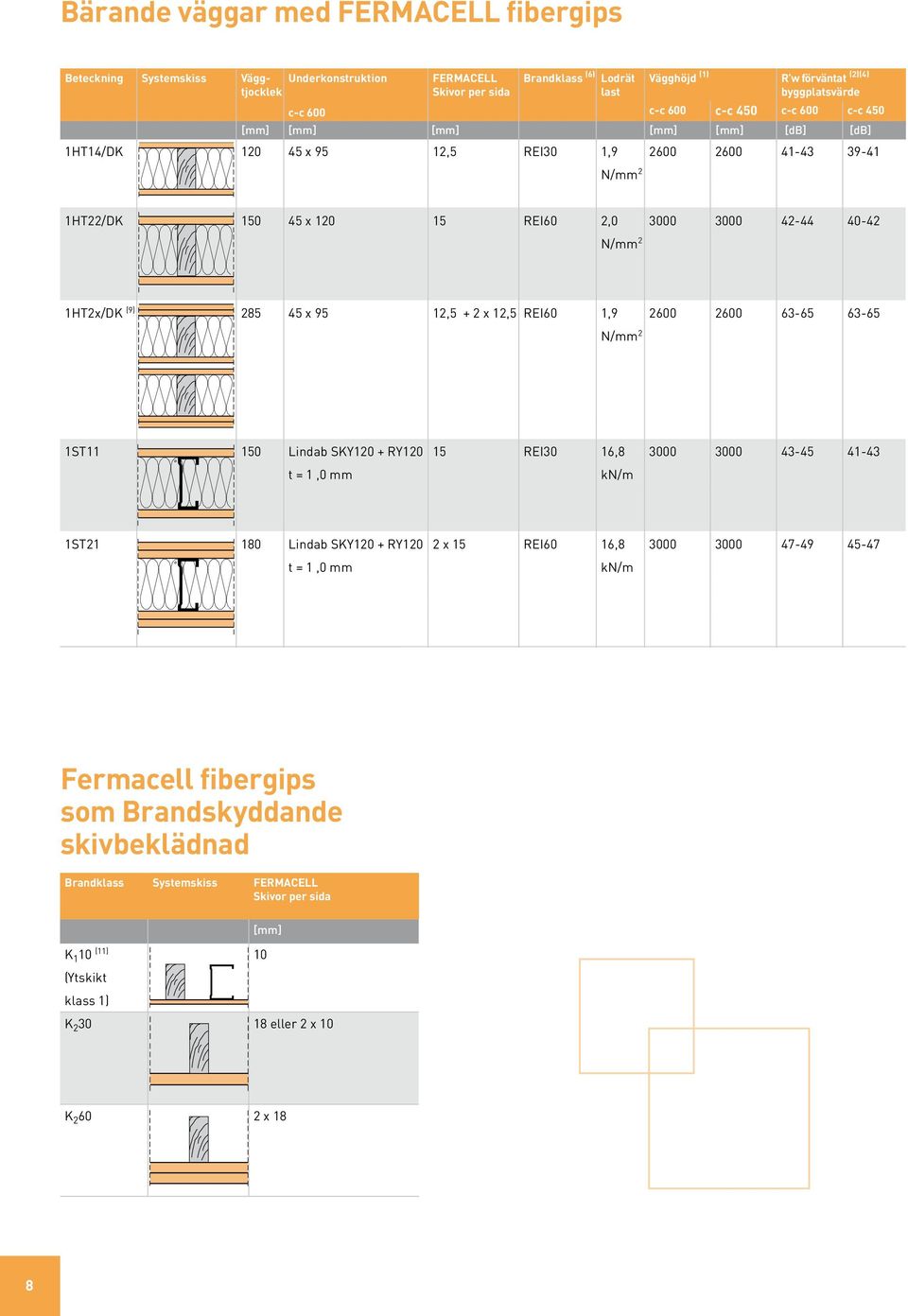

8 Bärande väggar med FERMACELL fibergips Beteckning Systemskiss Vägg- Underkonstruktion FERMACELL Brandklass (6) Lodrät Vägghöjd (1) R w förvänta t (2)(4) tjocklek Skivor per sida last byggplatsvärde c-c 600 c-c 600 c-c 450 c-c 600 c-c 450 [mm] [mm] [mm] [mm] [mm] [db] [db] 1HT14/DK x 95 12,5 REI30 1, N/mm 2 1HT22/DK x REI60 2, N/mm 2 1HT2x/DK (9) x 95 12,5 + 2 x 12,5 REI60 1, N/mm 2 1ST Lindab SKY120 + RY REI30 16, t = 1,0 mm kn/m 1ST Lindab SKY120 + RY120 2 x 15 REI60 16, t = 1,0 mm kn/m Fermacell fibergips som Brandskyddande skivbeklädnad Brandklass Systemskiss FERMACELL Skivor per sida [mm] K 1 10 (11) 10 (Ytskikt klass 1) K eller 2 x 10 K x 18 8

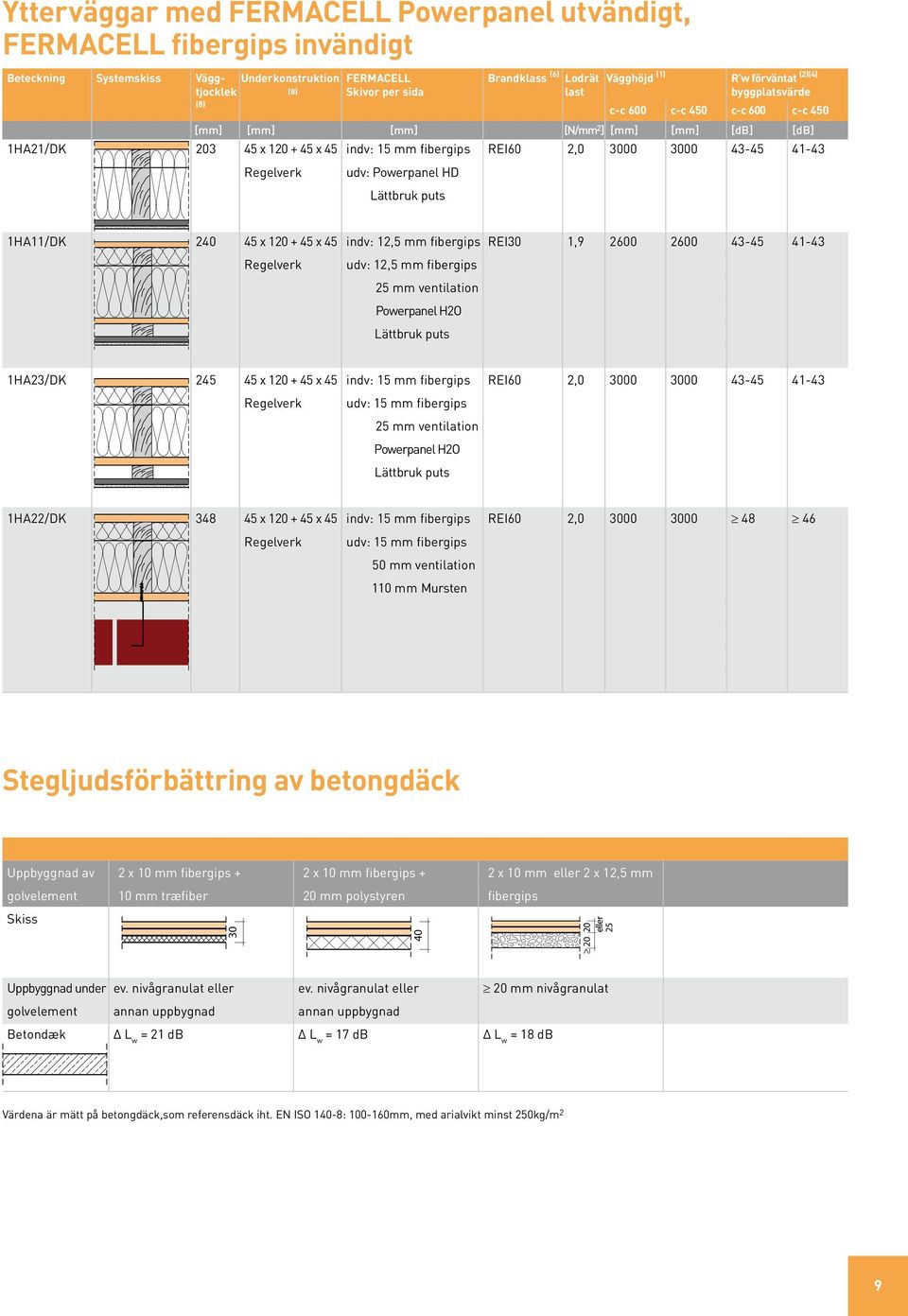

9 Ytterväggar med FERMACELL Powerpanel utvändigt, FERMACELL fibergips invändigt Beteckning Systemskiss Vägg- Underkonstruktion FERMACELL Brandklass (6) Lodrät Vägghöjd (1) R w förvänt at (2)(4) tjocklek (8) Skivor per sida last byggplatsvärde (8) c-c 600 c-c 450 c-c 600 c-c 450 [mm] [mm] [mm] [N/mm 2 ] [mm] [mm] [db] [db] 1HA21/DK x x 45 indv: 15 mm fibergips REI60 2, Regelverk udv: Powerpanel HD Lättbruk puts 1HA11/DK x x 45 indv: 12,5 mm fibergips REI30 1, Regelverk udv: 12,5 mm fibergips 25 mm ventilation Powerpanel H2O Lättbruk puts 1HA23/DK x x 45 indv: 15 mm fibergips REI60 2, Regelverk udv: 15 mm fibergips 25 mm ventilation Powerpanel H2O Lättbruk puts 1HA22/DK x x 45 indv: 15 mm fibergips REI60 2, Regelverk udv: 15 mm fibergips 50 mm ventilation 110 mm Mursten Stegljudsförbättring av betongdäck Uppbyggnad av 2 x 10 mm fibergips + 2 x 10 mm fibergips + 2 x 10 mm eller 2 x 12,5 mm golvelement 10 mm træfiber 20 mm polystyren fibergips Skiss eller Uppbyggnad under ev. nivågranulat eller ev. nivågranulat eller 20 mm nivågranulat golvelement annan uppbygnad annan uppbygnad Betondæk Δ L w = 21 db Δ L w = 17 db Δ L w = 18 db Värdena är mätt på betongdäck,som referensdäck iht. EN ISO 140-8: mm, med arialvikt minst 250kg/m 2 9

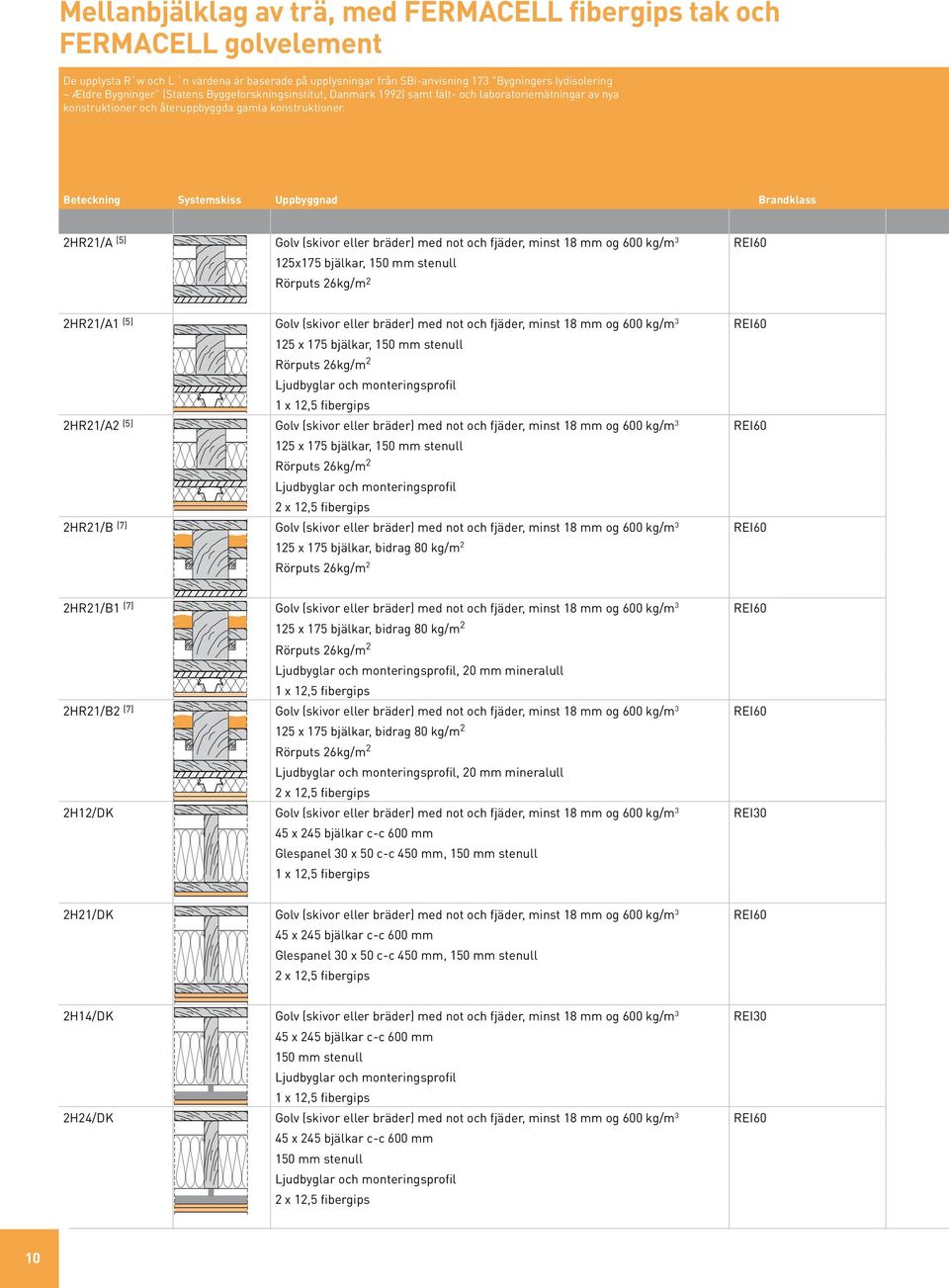

10 Mellanbjälklag av trä, med FERMACELL fibergips tak och FERMACELL golvelement De upplysta R`w och L `n värdena är baserade på upplysningar från SBi-anvisning 173 Bygningers lydisolering Ældre Bygninger (Statens Byggeforskningsinstitut, Danmark 1992) samt fält- och laboratoriemätningar av nya konstruktioner och återuppbyggda gamla konstruktioner. Beteckning Systemskiss Uppbyggnad Brandklass 2HR21/A (5) Golv (skivor eller bräder) med not och fjäder, minst 18 mm og 600 kg/m 3 REI60 125x175 bjälkar, 150 mm stenull Rörputs 26kg/m 2 2HR21/A1 (5) Golv (skivor eller bräder) med not och fjäder, minst 18 mm og 600 kg/m 3 REI x 175 bjälkar, 150 mm stenull Rörputs 26kg/m 2 Ljudbyglar och monteringsprofil 1 x 12,5 fibergips 2HR21/A2 (5) Golv (skivor eller bräder) med not och fjäder, minst 18 mm og 600 kg/m 3 REI x 175 bjälkar, 150 mm stenull Rörputs 26kg/m 2 Ljudbyglar och monteringsprofil 2 x 12,5 fibergips 2HR21/B (7) Golv (skivor eller bräder) med not och fjäder, minst 18 mm og 600 kg/m 3 REI x 175 bjälkar, bidrag 80 kg/m 2 Rörputs 26kg/m 2 2HR21/B1 (7) Golv (skivor eller bräder) med not och fjäder, minst 18 mm og 600 kg/m 3 REI x 175 bjälkar, bidrag 80 kg/m 2 Rörputs 26kg/m 2 Ljudbyglar och monteringsprofil, 20 mm mineralull 1 x 12,5 fibergips 2HR21/B2 (7) Golv (skivor eller bräder) med not och fjäder, minst 18 mm og 600 kg/m 3 REI x 175 bjälkar, bidrag 80 kg/m 2 Rörputs 26kg/m 2 Ljudbyglar och monteringsprofil, 20 mm mineralull 2 x 12,5 fibergips 2H12/DK Golv (skivor eller bräder) med not och fjäder, minst 18 mm og 600 kg/m 3 REI30 45 x 245 bjälkar c-c 600 mm Glespanel 30 x 50 c-c 450 mm, 150 mm stenull 1 x 12,5 fibergips 2H21/DK Golv (skivor eller bräder) med not och fjäder, minst 18 mm og 600 kg/m 3 REI60 45 x 245 bjälkar c-c 600 mm Glespanel 30 x 50 c-c 450 mm, 150 mm stenull 2 x 12,5 fibergips 2H14/DK Golv (skivor eller bräder) med not och fjäder, minst 18 mm og 600 kg/m 3 REI30 45 x 245 bjälkar c-c 600 mm 150 mm stenull Ljudbyglar och monteringsprofil 1 x 12,5 fibergips 2H24/DK Golv (skivor eller bräder) med not och fjäder, minst 18 mm og 600 kg/m 3 REI60 45 x 245 bjälkar c-c 600 mm 150 mm stenull Ljudbyglar och monteringsprofil 2 x 12,5 fibergips 10

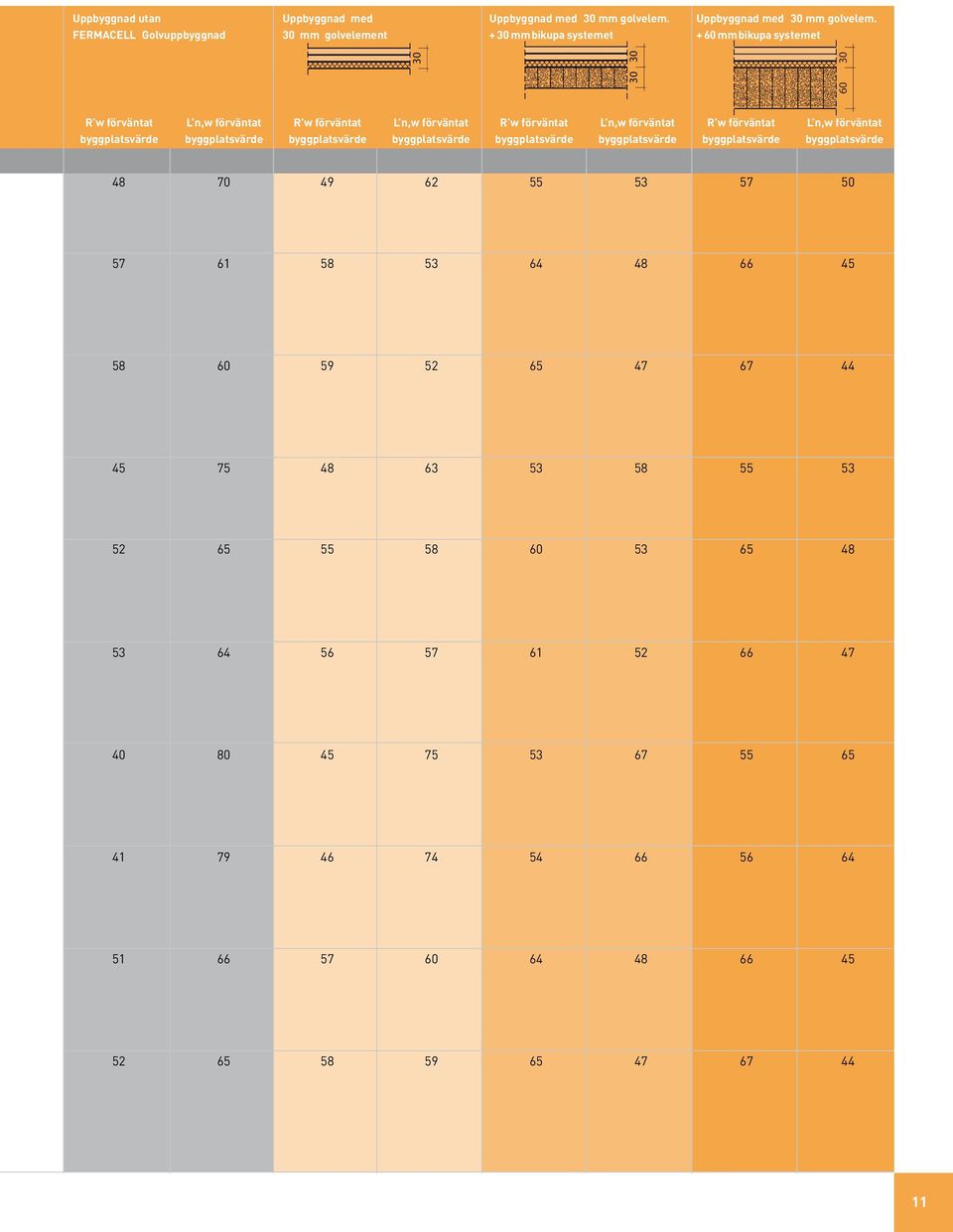

11 Uppbyggnad utan Uppbyggnad med Uppbyggnad med 30 mm golvelem. Uppbyggnad med 30 mm golvelem. FERMACELL Golvuppbyggnad 30 mm golvelement + 30 mm bikupa systemet + 60 mm bikupa systemet R w förväntat L n,w förväntat R w förväntat L n,w förväntat R w förväntat L n,w förväntat R w förväntat L n,w förväntat byggplatsvärde byggplatsvärde byggplatsvärde byggplatsvärde byggplatsvärde byggplatsvärde byggplatsvärde byggplatsvärde

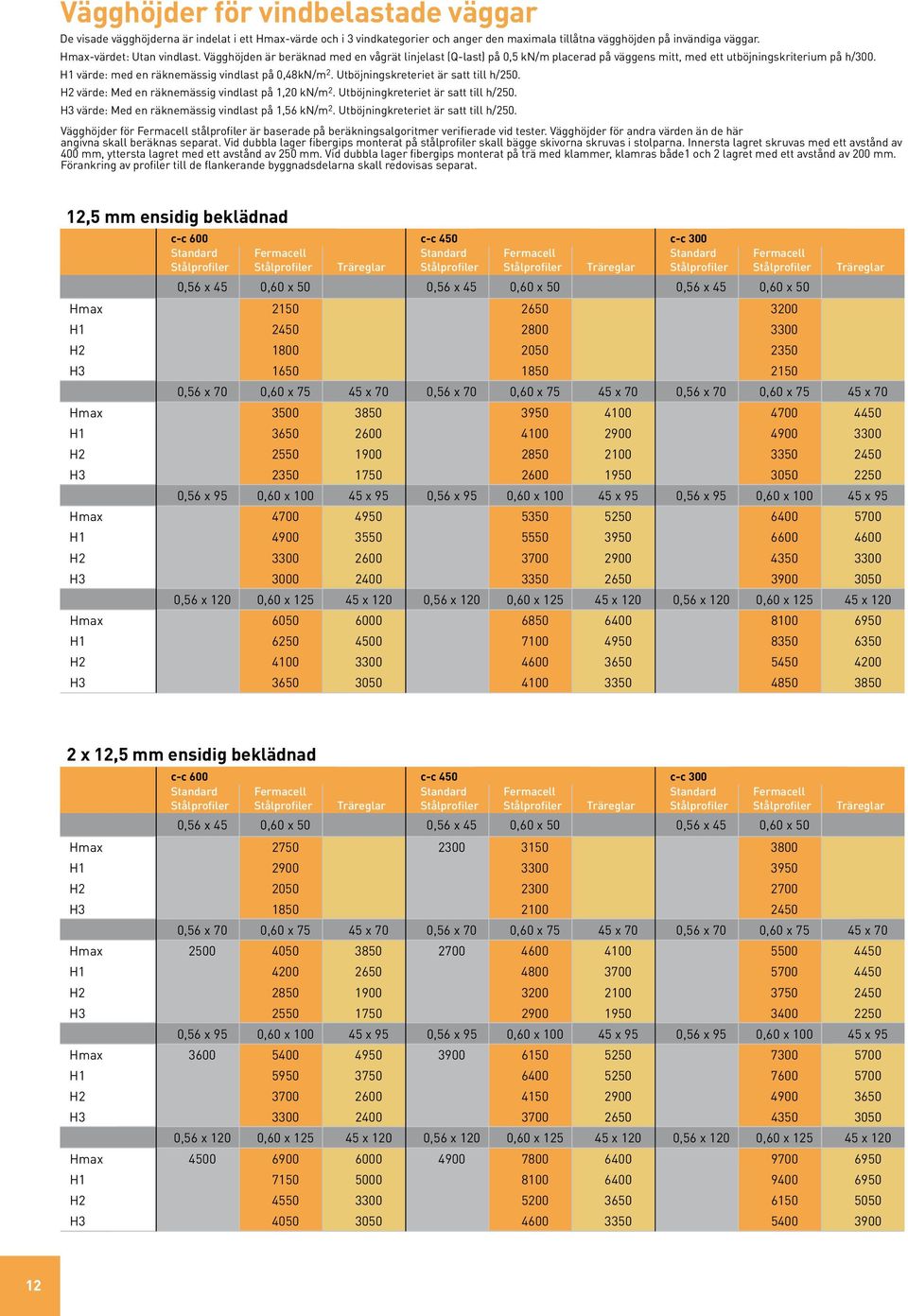

12 Vägghöjder för vindbelastade väggar De visade vägghöjderna är indelat i ett Hmax-värde och i 3 vindkategorier och anger den maximala tillåtna vägghöjden på invändiga väggar. Hmax-värdet: Utan vindlast. Vägghöjden är beräknad med en vågrät linjelast (Q-last) på 0,5 kn/m placerad på väggens mitt, med ett utböjningskriterium på h/300. H1 värde: med en räknemässig vindlast på 0,48kN/m 2. Utböjningskreteriet är satt till h/250. H2 värde: Med en räknemässig vindlast på 1,20 kn/m 2. Utböjningkreteriet är satt till h/250. H3 värde: Med en räknemässig vindlast på 1,56 kn/m 2. Utböjningkreteriet är satt till h/250. Vägghöjder för Fermacell stålprofiler är baserade på beräkningsalgoritmer verifierade vid tester. Vägghöjder för andra värden än de här angivna skall beräknas separat. Vid dubbla lager fibergips monterat på stålprofiler skall bägge skivorna skruvas i stolparna. Innersta lagret skruvas med ett avstånd av 400 mm, yttersta lagret med ett avstånd av 250 mm. Vid dubbla lager fibergips monterat på trä med klammer, klamras både1 och 2 lagret med ett avstånd av 200 mm. Förankring av profiler till de flankerande byggnadsdelarna skall redovisas separat. 12,5 mm ensidig beklädnad c-c 600 c-c 450 c-c 300 Standard Fermacell Standard Fermacell Standard Fermacell Stålprofiler Stålprofiler Träreglar Stålprofiler Stålprofiler Träreglar Stålprofiler Stålprofiler Träreglar 0,56 x 45 0,60 x 50 0,56 x 45 0,60 x 50 0,56 x 45 0,60 x 50 Hmax H H H ,56 x 70 0,60 x x 70 0,56 x 70 0,60 x x 70 0,56 x 70 0,60 x x 70 Hmax H H H ,56 x 95 0,60 x x 95 0,56 x 95 0,60 x x 95 0,56 x 95 0,60 x x 95 Hmax H H H ,56 x 120 0,60 x x 120 0,56 x 120 0,60 x x 120 0,56 x 120 0,60 x x 120 Hmax H H H x 12,5 mm ensidig beklädnad c-c 600 c-c 450 c-c 300 Standard Fermacell Standard Fermacell Standard Fermacell Stålprofiler Stålprofiler Träreglar Stålprofiler Stålprofiler Träreglar Stålprofiler Stålprofiler Träreglar 0,56 x 45 0,60 x 50 0,56 x 45 0,60 x 50 0,56 x 45 0,60 x 50 Hmax H H H ,56 x 70 0,60 x x 70 0,56 x 70 0,60 x x 70 0,56 x 70 0,60 x x 70 Hmax H H H ,56 x 95 0,60 x x 95 0,56 x 95 0,60 x x 95 0,56 x 95 0,60 x x 95 Hmax H H H ,56 x 120 0,60 x x 120 0,56 x 120 0,60 x x 120 0,56 x 120 0,60 x x 120 Hmax H H H

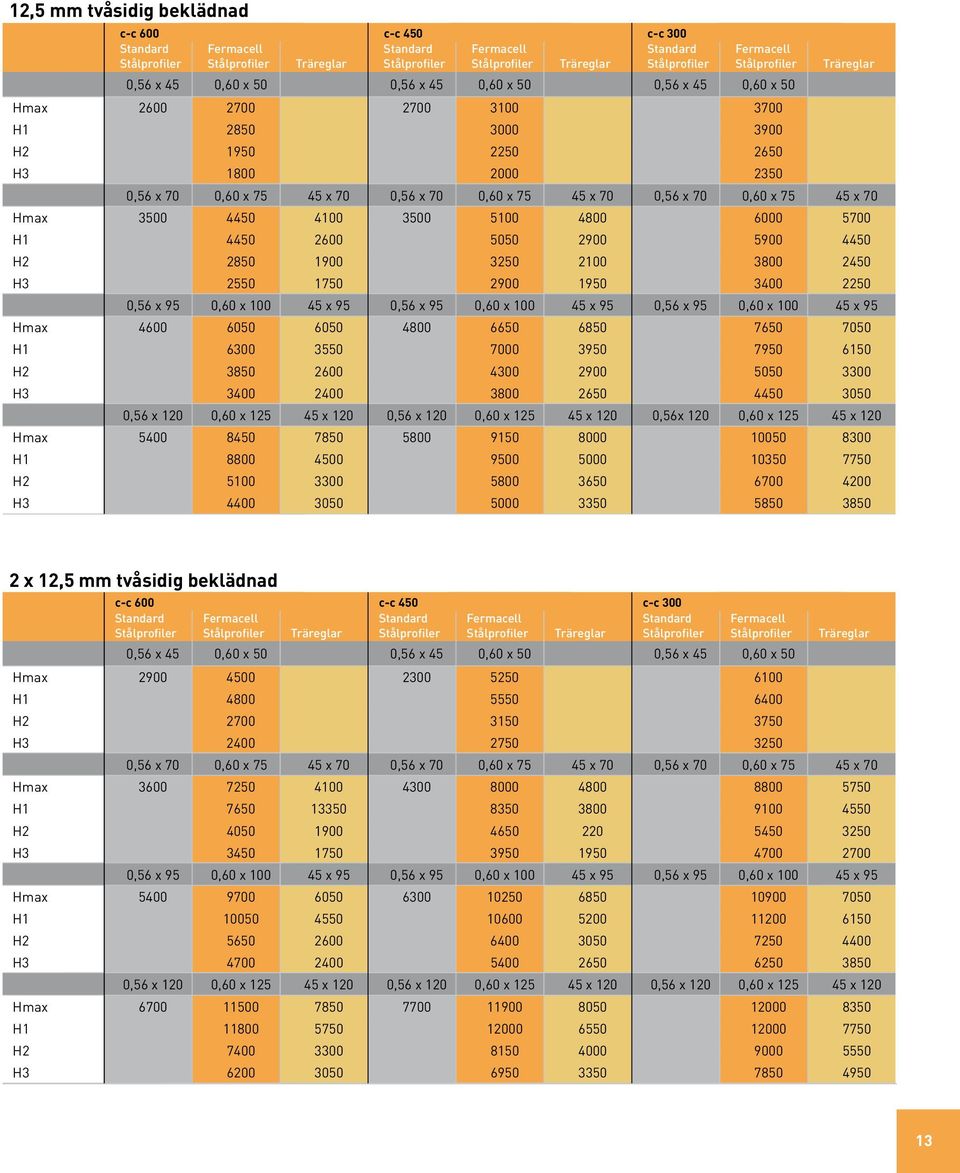

13 12,5 mm tvåsidig beklädnad c-c 600 c-c 450 c-c 300 Standard Fermacell Standard Fermacell Standard Fermacell Stålprofiler Stålprofiler Träreglar Stålprofiler Stålprofiler Träreglar Stålprofiler Stålprofiler Träreglar 0,56 x 45 0,60 x 50 0,56 x 45 0,60 x 50 0,56 x 45 0,60 x 50 Hmax H H H ,56 x 70 0,60 x x 70 0,56 x 70 0,60 x x 70 0,56 x 70 0,60 x x 70 Hmax H H H ,56 x 95 0,60 x x 95 0,56 x 95 0,60 x x 95 0,56 x 95 0,60 x x 95 Hmax H H H ,56 x 120 0,60 x x 120 0,56 x 120 0,60 x x 120 0,56x 120 0,60 x x 120 Hmax H H H x 12,5 mm tvåsidig beklädnad c-c 600 c-c 450 c-c 300 Standard Fermacell Standard Fermacell Standard Fermacell Stålprofiler Stålprofiler Träreglar Stålprofiler Stålprofiler Träreglar Stålprofiler Stålprofiler Träreglar 0,56 x 45 0,60 x 50 0,56 x 45 0,60 x 50 0,56 x 45 0,60 x 50 Hmax H H H ,56 x 70 0,60 x x 70 0,56 x 70 0,60 x x 70 0,56 x 70 0,60 x x 70 Hmax H H H ,56 x 95 0,60 x x 95 0,56 x 95 0,60 x x 95 0,56 x 95 0,60 x x 95 Hmax H H H ,56 x 120 0,60 x x 120 0,56 x 120 0,60 x x 120 0,56 x 120 0,60 x x 120 Hmax H H H
14 Fastgørelse Infästning av föremål af genstande på väggar och innertak på væg og loft Fastgørelse af genstande på væg og loft Montage Enkeltgenstande på vägg. på væg Enkeltgenstande på væg Lätta Lette, montage lodrette enkeltgenstande, utan större uthäng der Lette, uden som lodrette hänger større fremspring parallellt enkeltgenstande, med hænger väg- der gytan parallelt uden tex større til tavlor vægfladen, fremspring eller dekorationer, som fx hænger billeder kan eller parallelt fästas dekorationer, til vægfladen, med därför kan som avsedda uden fx videre billeder skruvar, eller fastgøres dekorationer, spikar direkte mm på kan direkt FERMACELL uden på videre FER- MACELL fibergips fastgøres med fibergips direkte egnede på utan FERMACELL søm, problem. skruer Anordningar fibergips etc. Egnede med er som egnede fx søm, kan søm, billedkroge användas skruer är exempelvis med etc. Egnede et eller flersømsophængning spik, fx søm, tavelkrok billedkroge med en eller med et skruer flera eller stift, og flersømsophængning plugs. skruv Oplysninger med eller utan plugg. om eller ophængningens skruer Tillåtna og belastningar plugs. belastnings- Oplysninger enligt tabell om evne ophængningens ses A och i tabel B. A og belastnings- B. evne ses i tabel A og B. Den tilladte tillåtna lasten er baseret är baserad på en på säkerhetsfaktor sikkerhedsfaktor Den tilladte last er baseret på en sikkerhedsfaktor 2. Enkeltophængning altid midt imellem Enskild Enkeltophængning lodrette underkonstruktioner midt imellem upphängning altid mitt lodrette emellan underkonstruktioner reglar. v v t t Infästning av föremål på Enkeltgenstande innertak. i loft Enkeltgenstande På FERMACELL fibergips i loft i i forbin- ned- delse På hängda FERMACELL med innertak nedhængte fibergips kan man lofter i utan forbin- kan delse man problem uden med hänga problemer nedhængte upp eller ophænge lofter infästa kan eller man fastgøre föremål. uden genstande. För problemer infästning Her ophænge rekommen- anbefales eller især fastgøre deras forskellige speciella genstande. pluggar. specialplugs Her anbefales af især metal. Den tillåtna forskellige De tilladte belastningen specialplugs belastninger för af varje pr. fastgørelse metal. fästelement De tilladte ved vid aksial axiell belastninger trækbelast- dragbelast- pr. fastgørelse ning ses anges i tabel i ved tabell C. aksial C. trækbelastning ses i tabel C. Tabell A: Lette Lätta enkeltgenstande montage på FERMACELL på FERMACELL fibergips fibergips Tabel A: Lette enkeltgenstande på FERMACELL fibergips Billedkroge Tavelkrok med (1) Tillåten Tilladte belastning pr. per krog krok i kg i N (2) sømfastgørelse stift Billedkroge med (1) Tilladte belastning pr. krog i kg (2) FERMACELL sømfastgørelse fibergips 10 mm 12,5 mm 15 mm 18 mm (tykkelse) (tjocklek) 12,5mm mm FERMACELL fibergips 10 mm 12,5 mm 15 mm 18 mm 10 + (tykkelse) ,5 20 mm (1) Krokens Krogenes brytstyrka brudstyrke allt alt efter fabrikat. Fastgørelse Fastsättning af kroge av krokar i beklædningen i beklädnaden uden utan hänsyn hensyntagen till underkonstruktionen. til underkonstruktion. (1) Krogenes brudstyrke alt efter fabrikat. Fastgørelse af kroge i beklædningen uden (2) Säkerhetsfaktor Sikkerhedsfaktor ved relativ luftfugtighed op til 85 %). hensyntagen til underkonstruktion. 2 (konstant belastning vid relativ fuktighet upp till 85% ). (2) Sikkerhedsfaktor 2 (konstant belastning ved relativ luftfugtighed op til 85 %). Tabel B: Konsolbelastning på lodret FERMACELL fibergips Tabell B: Konsolbelastning på lodret lodrät FERMACELL fibergips Tilladte belastning ved enkeltophængning (1) Tillåten Tilladte belastning belastning per infästning ved enkeltophængning (1) FERMACELL fibergips (2) 10 mm 12,5 mm 15 mm 18 mm 10 + (tykkelse) 12,5 mm FERMACELL fibergips (10) (2) 10 mm 12,5 mm 15 mm 18 mm (tjocklek) Plug (tykkelse) fx 40 kg 50 kg 55 kg 55 kg 60 12,5mm kg mm Fabr. Fischer Ø Plugg 8 mm fxtex 40 kg 50 kg 55 kg 55 kg kg kg Fabr. fabr. Fischer Ø 8 mm Skrue m. 20 kg 30 kg 30 kg 35 kg 35 kg helgevind Helgängad Ø Skrue 5 mm m kg 30 kg 30 kg 35 kg 3535kg skruv helgevind Ø 5 mm (1) Efter DIN 4103, sikkerhedsfaktor 2 (fabrikantens brugsvejledning skal overholdes). (2) Underkonstruktionens centerafstand skal være 50 x pladetykkelsen. (1) Efter Efter DIN 4103, sikkerhedsfaktor säkerhetsfaktor 2 2 (fabrikantens brugsvejledning bruksanvisning skal overholdes). skall iakttagas). De anførte belastningsværdier kan regnes sammen når afstanden mellem de enkelte plugs (2) Underkonstruktionens centerafstand skal være 50 x pladetykkelsen. er 50 cm. Ved mindre afstande kan 50 % af den tilladte maks. belastning ophænges pr. plug. De anførte belastningsværdier kan regnes sammen når afstanden mellem de enkelte plugs Summen af de enkelte laster må ved vægge ikke overstige 1,4 kn/lbm og ved fritstående er 50 cm. Ved mindre afstande kan 50 % af den tilladte maks. belastning ophænges pr. plug. forsatsvægge og ikke med hinanden forbundne dobbeltvægge ikke overstige 0,4 kn/lbm. Summen af de enkelte laster må ved vægge ikke overstige 1,4 kn/lbm og ved fritstående Ved højere laster skal væggens stabilitet eftervises ved statisk beregning. forsatsvægge og ikke med hinanden forbundne dobbeltvægge ikke overstige 0,4 kn/lbm. Ved højere laster skal væggens stabilitet eftervises ved statisk beregning. Tabell C: Fastgørelse Infästning. af loftsbeklædning Tabel C: Fastgørelse af loftsbeklædning FERMACELL 10 mm 12,5 mm 15 mm 18 mm beklædning (2) 12,5mm FERMACELL 10 mm 12,5 mm 15 mm 18 mm 10 + Tillåten beklædning Tilladt belastning (2) ved vid ,5 25 mm enskild enkeltophængning upphängning (i (kg) (1) för for Tilladt skrueplugs skruvpluggar belastning (3) ved (12) enkeltophængning (i kg) (1) (1) for Efter skrueplugs DIN 4103, (3) sikkerhedsfaktor 2. Kipdyvler Klapdyvler (2) Fabrikantens brugsvejledning skal overholdes. (1) Efter DIN 4103, sikkerhedsfaktor 2. (3) Underkonstruktionens centerafstand 35 x pladetykkelsen. (2) Fabrikantens brugsvejledning skal overholdes. De anførte belastningsværdier kan regnes sammen når afstanden mellem de enkelte plugs (3) Underkonstruktionens centerafstand 35 x pladetykkelsen. er 50 cm. Ved mindre afstande må maksimalbelastningen ikke overstige 50 % pr. plug. De anførte belastningsværdier kan regnes sammen når afstanden mellem de enkelte plugs Den maksimalt tilladelige fladelast pr. m 2 må ikke overskride 4 x enkeltlasten. Underkonstruk- er 50 cm. Ved mindre afstande må maksimalbelastningen ikke overstige 50 % pr. plug. tionen skal dimensioneres iht. givne statiske krav. Den maksimalt tilladelige fladelast pr. m 2 må ikke overskride 4 x enkeltlasten. Underkonstruktionen skal dimensioneres iht. givne statiske krav. Efter DIN 4103, säkerhetsfaktor 2 (fabrikantens bruksanvisning skall iakttagas)
15
16 Fermacell Scandinavia Tlf: Fax: FERMACELL är registrerade varumärken som tillhör Xella gruppen. Rätt til ändringer av specifikationerna förbehålls. version SV/Jun/2012
