1 ALLTID SKARPA VERKTYG

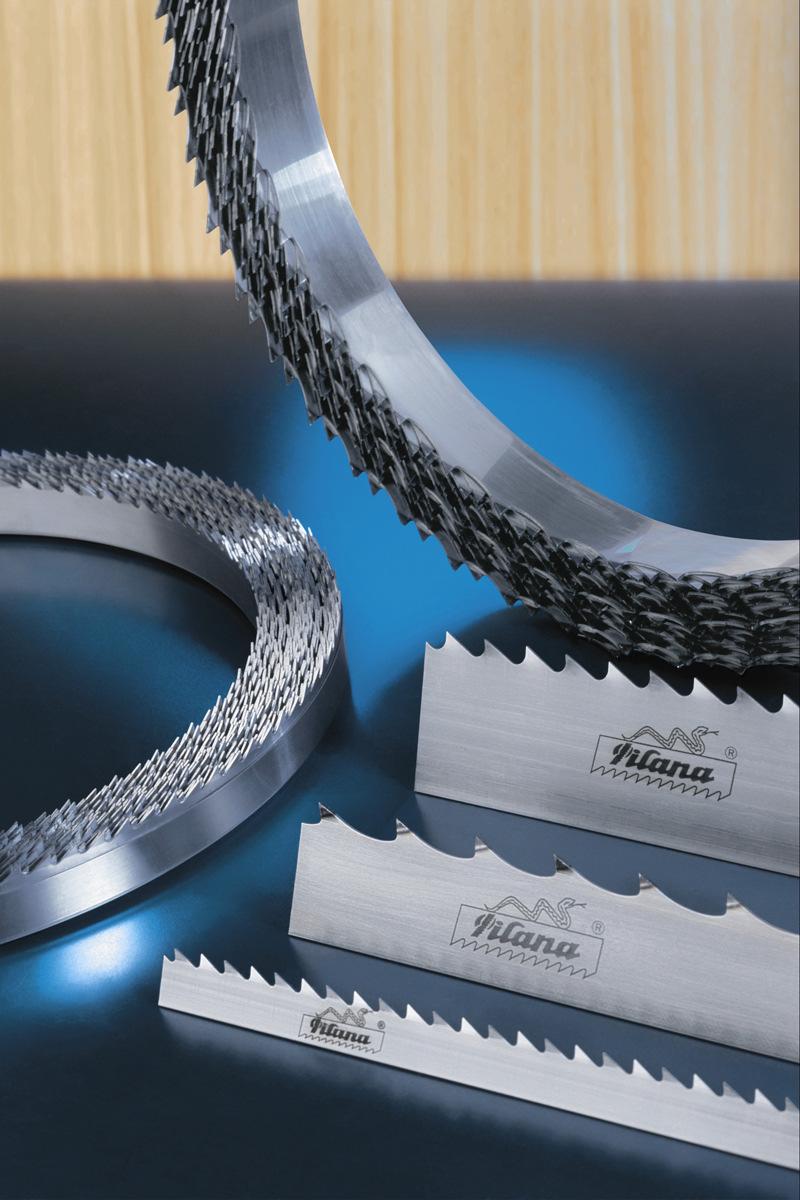

2 Dimensioner: TRÄ BANDSÅG BLAD Mått på bandsågblad är beroende av maskintyp och materialtyp. Bredden på bandsågbladet typ C75 eller UDD bestäms av den minsta radie som skärs i materialet. Annars kan bredden max vara 10 mm bredare än bredden hos vanliga skivor av den speciella maskinen. Minimum radie (mm) Blad bredd (mm) SID 2 Bandsågblad typ WM1, WM2 eller WM3 bredden på bladet bestäms av maskintillverkaren och det beräknas från vanliga spolar. När du väljer tanddelning, måste diametern av skärmaterial övervägas. Vi rekommenderar, 3-5 tänder bör vara i kontakt med materialet Arbetsvillkor: Maximalt skärhastighet av bandsåg blad rekommenderas av maskintillverkaren. Vanligtvis är hastigheten mellan m / sek. Den allmänna regeln är att ju hårdare skärmaterial, desto lägre skärhastigheten. Allmänna regler för användning: 1. Innan du börjar såga kontrollera att bandsågbladet är korrekt slipat, det får inte vara skadat eller värmts upp. Uppvärmning av bladet kännetecknas om bladet har en lila färg även efter kylning. 2. Bandsågbladet måste vara korrekt sträckt. Var uppmärksam så inte bladet spänns för mycket. Det kan orsaka bristningar av bladet. Högsta rekommenderade värden för sträckta bandsågblad. Typ: C75, UDD Typ: WM1, WM2, WM3 Dimensioner Dragspänning Spänning Dimensioner Dragspänning Spänning HxSxT [mm] [Mpa] styrka [N] H x S x T [mm] [Mpa] styrka [N] 6 x 0,5 x x 0,9 x x 0,5 x ,5 32 x 1,0 x x 0,6 x ,5 32 x 1,1 x x 0,6 x x 0,9 x x 0,6 x x 1,0 x x 0,6 x x 1,1 x x 0,6 x x 0,9 x x 0,6 x x 1,1 x x 0,7 x x 1,1 x x 0,7 x x 0,8 x x 0,7 x x 0,8 x x 0,9 x x 0,9 x Bladstyrning och styrhjul måste vara rena från spån och harts. Toleransen mellan styrning o bandets sågklinga får vara max 0,2mm. Avståndet mellan den övre styrningen och materialet bör vara så litet som möjligt, så att bladet sträcks så mycket som möjligt. 4.Håll material med båda händerna, så att din kropp inte är i samma nivå som klingan. Skär inte material med hjälp av extra styrka. 5.Börja skära efter att rätt skärhastighet har uppnåtts. Förkorta aldrig eller bromsa skärtid genom att bända materialet mot bladet. 6.Vid sågning av stora dimensioner är det viktigt att använda fasta guider. Vid genomsågning är det viktigt att materialet är fixerat. 7.Det är viktigt att byta ut bandsågblad och skicka det på slipning (även om det inte är helt slött). Bandets egenskaper ändras då inte och sågbladet förblir densamma. 8.Utsätt inte bandsågbladet för att värme på något sätt. Om detta händer, byt blad omedelbart och efter kylning slipa det igen. Du bör också kontrollera rakheten. För att förhindra upphettning av bladet är det bättre att slipa knivarna i tid och byta blad i rätt intervaller. 9.Byt ut bandsågblad om något onaturligt inträffar. 10.Efter avslutad sågprocess lämna inte bandsågbladet sträckt i maskinen, lossa alltid det.

3 TRÄ BANDSÅG BLAD Rekommendationer för hur man använder Bandsågs blad De vanligaste orsaken till problem när man kapar med bandsågsblad är fel val av bandsågblads typ, dimensioner av bladet eller fel tanddelning för valt material. Den näst vanligaste problemet är fel utförande av kapförhållanden och användning av otillräckligt inställda och slöa bandsågblad SID 3 Under fliken nedan hittar du de vanligaste problemen och deras möjliga lösning Vanliga problem Trolig orsak Lösning Fel tand pitch Välj ett blad där tand pitchen är så att 3-5 tänder är i kapning Överbelastning av bladet Sänk bladspänningen mellan sliphjulen För hög matning Sänk nedmatningen på bladet mot materialet Brutna/splittrade blad Tänderna vidrör materialet innan kap Justera inställningen mellan blad/material till 10mm innan kap. Diameter på sliphjulen är för små Använd tunnare blad Sido tryck på bandsåg Justera manuellt Blad friktion på bärande hjul Jämför och justera hjulen Hög matning Sänk matningshastigheten Otillräklig sträckning på bladet Sträck bladet Kapar dåligt Skadad tand linje Stor acceptans mellan styrhjul o blad Använd ett blad med hårdare tänder (härdat) Sänk styrhjulet Stort avstånd mellan styrhj o material Justera avstånd från styrhjul Grov kapning Hög matning Fel tand pitch Justera kap förutsättningarna Använd rätt tand pitch Avtrubbat blad Kapning med tand rygg Hög matnings hastighet Vänd på bandsågs bladet Sänk kap hastigheten Hög press på bladet Sänk matnings hastigheten Tänder bryts fel val av tand pitch Kapning med tand rygg Använd rätt tand pitch Vänd på bandsågs bladet Smutsigt kap material Kapa inte på plaser där smuts förkommer( stenar, metal etc) Vridning av bladet Blad fastnar vid kap Sänk kap hastigheten Fri styrning av bladet Justera blad styrningen

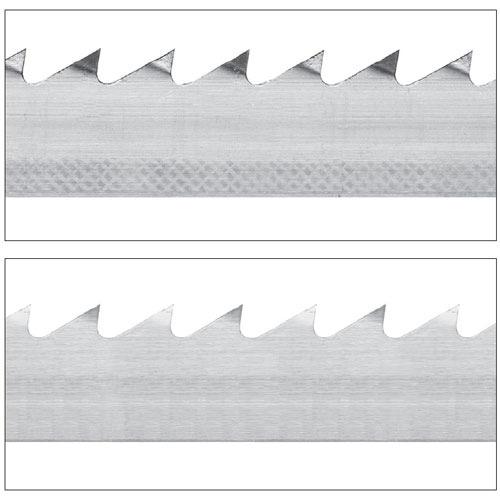

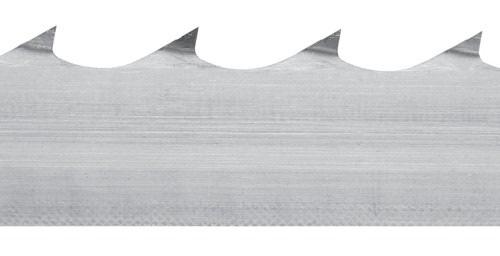

4 40-C 75 HTW BANDSÅGSBLAD TRÄ TRÄ BANDSÅG BLAD Bandsågblad för snickare Material: Trä materialtyp är kolstål C 75 - material hårdhet HRC H x S x t C75 slipad,härdad SID 4 Pris/meter 6x0,5x4 8x0,5x5 10x0,6x6 12x0,6x7 15x0,6x7 20x0,6x8 25x0,6x8 25x0,7x8 30x0,7x10 35x0,7x10 40x0,7x10 45x0,9x12 50x0,9x12 SVETSNING / ST 11,00 kr 11,40 kr 15,00 kr 15,30 kr 16,20 kr 18,60 kr 20,20 kr 22,90 kr 25,60 kr 28,10 kr 28,70 kr 32,40 kr 34,20 kr 25,00 kr 40 - BIMETAL Bandsågblad för mobila maskiner Bimetall bandsågblad som lämpar sig för kapning av mycket hårt trä H x S t Type Slipad 35 x 0,9 Pris/ meter 22,2 Bimetal 90 kr SVETSNING / ST 25,00 kr

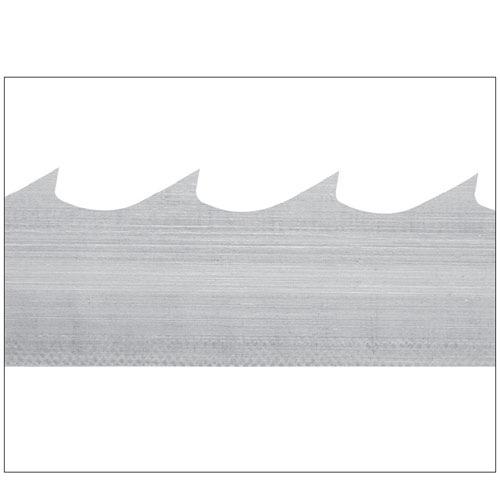

5 40 WM HTW BANDSÅGSBLAD TRÄ TRÄ BANDSÅG BLAD Bandsågblad för mobila maskiner EXPERT Material: Trä, upp till 50mm brett Bandsågblad typ WM1 är till att kapa mjuka träslag Bandsågblad typ WM2 är till att kapa hårda träslag Material typ: 51CrV4 TANDAD, SLIPAD OCH HÄRDAD SID 5 H x S t PRIS/METER 32 x 0,9 32 x 1,0 32 x 1,1 35 x 0,9 35 x 1,0 35 x 1,1 40 x 0,9 40 x 1,0 40 x 1,1 50 x 1,1 SVETSNING / ST SILVER MASTER Material: Trä, upp till 50mm brett Bandsågblad typ WM1 är till att kapa mjuka träslag Bandsågblad typ WM2 är till att kapa hårda träslag Material typ: D6A WM 1 = 22MM WM 2 = 22,2MM TANDAD, SLIPAD OCH HÄRDAD H x S t PRIS/METER 32 x 0,9 27,20 kr 32 x 1,0 29,20 kr 32 x 1,1 31,20 kr 35 x 0,9 28,80 kr 35 x 1,0 31,20 kr WM 1 = 22MM WM 2 = 22,2MM 21,40 kr 22,90 kr 24,50 kr 23,40 kr 25,00 kr 26,70 kr 25,60 kr 27,40 kr 29,40 kr 34,40 kr 25,00 kr 35 x 1,1 33,30 kr 40 x 0,9 31,73 kr 40 x 1,0 34,20 kr 40 x 1,1 36,90 kr 50 x 1,1 44,00 kr SVETSNING / ST 25,00 kr

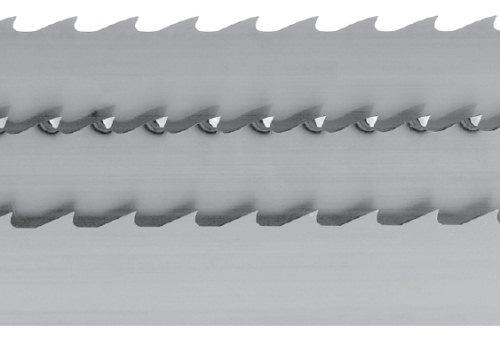

6 40 WM HTW BANDSÅGSBLAD TRÄ TRÄ BANDSÅG BLAD Bandsågblad för mobila maskiner GOLD MASTER Material: Trä, upp till 50mm brett Bandsågblad typ WM1 är till att kapa mjuka träslag Bandsågblad typ WM2 är till att kapa hårda träslag Material typ: D6A TANDAD, SLIPAD OCH HÄRDAD SID 6 H x S t PRIS/METER 32 x 1,07 31,70 kr 35 x 1,0 32,30 kr 35x1,1 34,60 kr 38x1,07 36,00 kr 40x1,0 35,50 kr 40x1,1 38,20 kr SVETSNING / ST 25,00 kr WM 1 = 22MM WM 2 = 22,2MM 80 Skår sågblad för bandsågar För avlägsnande av bark från stockar.. Ökar livslängden bandsågsbladet

7 TRÄ BANDSÅG BLAD Bandsågblad för stora maskiner Material: Trä Mjuka och hårda träslag. För hårt trä är det nödvändigt att välja mindre tanddelning och mjukt trä större tanddelning SID 7 Stora bandsågblad är tillverkade av material 80NiCr11 med en hårdhet av 43 ± 2 HRc. Standard dimensioner av breda bandsågblad Bredd (mm) Tjocklek (mm) Vikt (kg/1m) Pris/m Valsning/ st Svetsning /st ,65 84 kr 60 kr 60 kr ,7 95 kr 70 kr 70 kr 90 1,1 1,7 103 kr 70 kr 70 kr 100 1,1 0,8 115 kr 85 kr 85 kr 110 1, kr 95 kr 95 kr 120 1,1 1, kr 100 kr 100 kr 120 1,2 1, kr 100 kr 100 kr 140 1,2 1, kr 125 kr 110 kr 150 1,2 1,4 170 kr 140 kr 120 kr 160 1,4 1, kr 160 kr 150 kr 180 1, kr 185 kr 190 kr 200 1,45 2,2 271 kr 205 kr 215 kr 205 1,45 2,3 273 kr 215 kr 220 kr 230 1, kr 230 kr 280 kr 260 1,6 3, kr 240 kr 350 kr Standardtandhöjder för vissa tand pitcher och typer. Tand delning Tand djup [mm] NV KV PV , , , , ,

8 FELSÖKNING FÖR BREDA BANDSÅGBLAD SID 8 Maximal kap hastighet för varje enskilt bandsågblad är specificerat av bandsåg tillverkaren Ju hårdare material som du kapar, desto lägre kaphastighet skall användas När du kapar mjuka träslag, är det rekommenderat att använda större tanddelning. Kapning i hårda träslag, bör bandsågblad med mindre tanddelning användas. Innan du börjar kapa, kontrollera att bandsågbladet är korrekt slipat, undersök att det inte är skadat eller bränt (tex bränt karakteriseras av lila färg som blir kvar även när den har svalnat) Innan du använder ett nytt band sågblad för första gången, är det nödvändigt att låta det gå (kör det i ca 20 minuter utan arbetsbelastning) - Efter det måste bladet "vila" i 24 timmar Om en bränning av bandsågblad inträffar under kapningen, måste det tas ur drift, låta det svalna. Slipa om det och kontrollera planheten Bränning förhindras bäst genom schemalagd slipning som överensstämmer med specificerade skärbetingelser Det är nödvändigt att regelbundet byta ut bandsågblad även om tänderna inte är helt slöa bandsågbladen behåller då sina skäregenskaper under en längre tidsperiod Bandsågblad måste vara tillräckligt och jämnt spänt i maskinen (dock inte överdrivet, kan då gå i sönder - uppfyll maskintillverkarens specifikationer) Bladet måste alltid drivas i full rotationshastighet när du kapar, var särskilt noggrann med att följa denna anvisning i början och i slutet av kapförfarandet. I de fall att sprickor uppstår i bladet, kassera dem I de fall att sprickor uppstår på bladet, fortsätt inte kapningen. När arbetet är klart, lämna aldrig sågbladet spänt i maskin, lossa alltid bladet Bandsågblad är ett verktyg som är särskilt känsligt och måste alltid ha god kvalitet slipning. Det är nödvändigt att använda en slipskiva med medel fina korn, överhetta inte bladmaterialet, våt slipning med ytjämnhet Ra <3,2 Alla vinklar måste mätas med en sextant. Lita inte på maskin inställningarna. Sprickor mellan tänderna uppträder i spår som görs av slipskiva Bandsågblad och hjul på maskinen måste ständigt oljas under skäroperationen. Spån får aldrig komma mellan bandet och hjulet Det får inte finnas något spel i hjul lagerna och den maximala utgången får inte överstiga 0,03 mm för radiellt värde och 0,1 mm för axiellt värde Bladspännsystem skall hållas i ett felfritt skick så att den tillåter termisk expansion i bladet (bandsågbladets längd enligt belastningen ökar med 1 mm när den värms upp till 15 C) Hjulprofilen skall upprätthålla de rekommenderade parametrarna - om överdrivet slitage är uppenbart, är det nödvändigt att tillkalla underhålls tekniker.

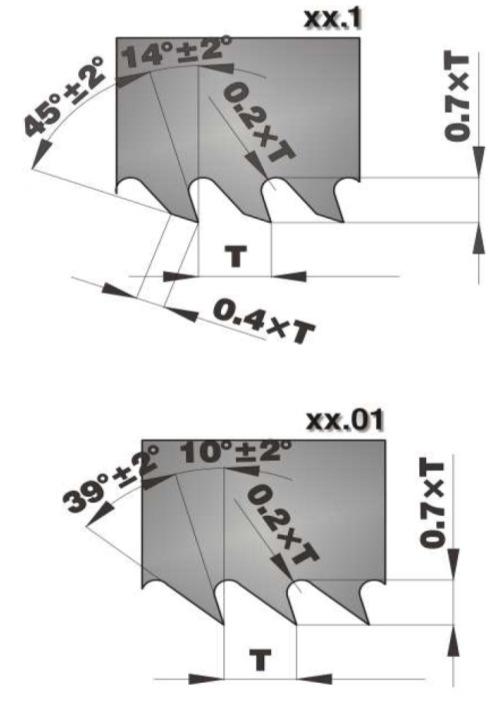

9 Trä typ HTW BANDSÅGSBLAD TRÄ FELSÖKNING FÖR BREDA BANDSÅGBLAD SID 9 Hårt, fruset, hög densitet hårt, ej fruset, medium densitet hårt, mjukt, låg densitet mjukt, låg densitet Rekommenderad hakvinkel (γ) Tand pitch (T) mm mm mm 35 mm Rekommenderad matnings hastighet <8 m/min 8 27 m/min m/min >50 m/min Rekommenderad tand höjd bearbetning 1/3 av bandsågs bladets tjocklek 1/3 av bandsågs bladets tjocklek 1/3-1/2 av bands. bladets tjocklek 1/2 av bandsågs bladets tjocklek Nyckel: T tand pitch (bredden på gapet mellan tänderna); H1 djupet av gapet mellan tänderna; A totala volymen av gapet mellan tänderna, γ hakvinkel; β tand bladvinkel; α tand ryggvinkel

10 HTW GARANTI SID 10

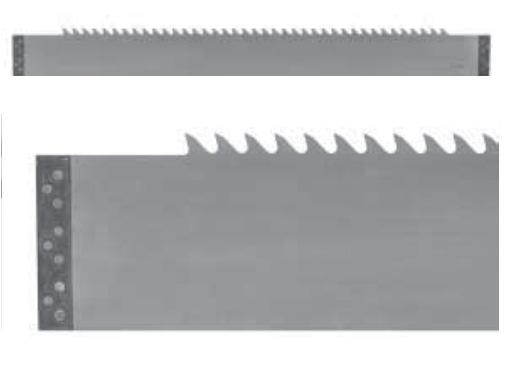

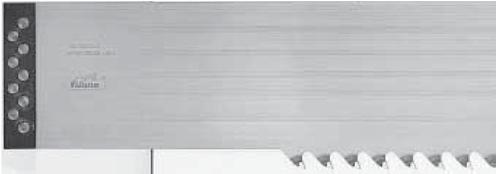

11 TRÄ RAMSÅG BLAD (KV) Varg typ av tand Maskin Ramsågsblad för klyvsåg (NV) Triangulär typ av tand ANVÄNDNING: För att skära mjuka och hårda träslag. Kap med vargformade tänder ger en mer exakt geometrisk noggrannheten av skärmaterialet. Kap med den triangulära tandgeometrin når du en bättre ytkvalitet - Lämplig för liten diameter på stockar. Standard leverans: Maskin ramsågblad levereras sträckta. Sido finish: Standard ramsågblad levereras med härdade styr kilar i 35, 30, 25 mm bredd, med rak stans samt blad utan styr kilar. SID 11 Dimensioner på ramsågsblad 140 x 1,8 140 x 2,0 140 x 2,2 160 x 2,0 160 x 2,2 180 x 2,2 180 x 2,4 165,00 kr 55,00 kr 176,00 kr 55,00 kr 188,00 kr 55,00 kr 200,00 kr 60,00 kr 213,00 kr 60,00 kr 246,00 kr 65,00 kr 261,00 kr 65,00 kr Ram sågblad är tillverkade av material 75Cr1 (DIN 1,2003) med hårdhet 48 + / - 2Hrc. Vi kan också producera ramsågar belagda med hårdkrom (yta 10, 15 och 20microns). Kromad yta förbättrar motståndet mot verktygsslitage. Det är också resistent mot höga temperaturer och skyddar mot rost. Tand pitch 22, 25, 26, 30 Vi kan även tillverka andra typer av tandning (tand pitch, form) tillsammans med andra typer av styrskenor och pinnhål på begäran av våra kunder. Pris/ meter Styrskenor

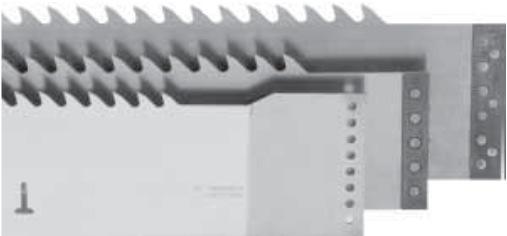

12 1(KV) Varg tand HTW BANDSÅGSBLAD TRÄ TRÄ RAMSÅG BLAD Maskin Ramsågsblad - härdade ANVÄNDNING: För att skära hårda och mjuka träslag. Härdat ramsågblad är mer effektiv med skränkta tänder. Fördelen är att det ger en bättre stabilitet hos verktyget, möjlighet att öka matningshastigheten och ta bort hälften så stora spån i jämförelse med raka tanduppsättningar. Standard leverans: Maskin ramsågblad levereras sträckta Sido finish: Standard ramsågblad levereras med härdade styrskenor i 35, 30, 25 mm bredd, med rak stans samt blad utan styrskenor. SID 12 Dimensioner på ramsågsblad 140 x 1,8 140 x 2,0 140 x 2,2 Tand pitch 22, 25, 26, 30 Pris/ meter Styrskenor 188,00 kr 55,00 kr 213,00 kr 60,00 kr 246,00 kr 65,00 kr Ramsågblad är tillverkade av materialet 75Cr1 (DIN 1,2003) med hårdhet 42 + / - 2Hrc. Vi kan även tillverka andra typer av tandning (tand stigning, form) tillsammans med andra typer av styrskenor och styrhål på begäran från våra kunder.

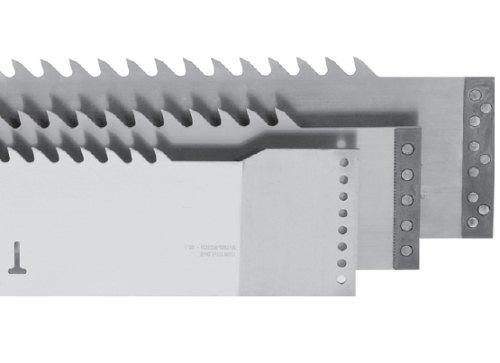

13 5366.1(KV) Vargtand HTW BANDSÅGSBLAD TRÄ TRÄ RAMSÅG BLAD STELITTE Maskin Ramsågsblad med Stelitte spets SID 13 Användning: Hårda och mjuka träslag. Detta är avgörande information vid beställning. Standard leverans: Maskin ramsågblad levereras sträckta Sido finish: Standard ramsågblad levereras med härdade styrskenor i 35, 30, 25 mm bredd, med rak stans samt blad utan styrskenor. Dimensions of gang saws 140 x 1,8 140 x 2,0 140 x 2,2 160 x 2,0 160 x 2,2 180 x 2,2 180 x 2,4 Tand pitch 22, 25, 26, 30 Pris/ meter Styrskenor Efter förfrågan Ramsågblad är tillverkade av materialet 75Cr1 (DIN 1,2003) med hårdhet 48 + / - 2Hrc. Svetsning och slipning utförs på Vollmer maskiner. Främsta fördelarna med Stelitte spets ramsågar: 1. Lång livslängd på skären (5-10 gånger mer än normal version). 2. Lägre energiförbrukning vid sågning. 3. Mindre risk för att skären skadas på grund av smuts (jämfört TCT verktyg). 4. Högre kvalitet av ytan på skärmaterialet. 5. Högre precision på skärmaterial. 6. Möjlighet att justera spetsgeometrin vid särskilda krav på sågning (maskintyp, typ av skärmaterial, skär förhållanden etc.). 7. På grund av högre skärkraft minskar värmeutvecklingen på skären. 8. Möjlighet att byta skär på verktyget efter tänderna blivit nerslitna (efter slipningar). 9. Minimerar stillestånds tid vid byte av slöa verktyg i maskiner. 10. En ökning av skärprestanda med snabbare matningshastighet när ram sågar ersätts med stelitte - skär. Ramsågblad är tillverkade med tandnummer och sid yta enligt Våra kunders önskemål. Vi har möjlighet att tillverka även andra typer av tandning (tanddelning, form) tillsammans med andra typer av styrskenor och styrhål på begäran av våra kunder. Vi kan erbjuda alla ramsågblad med tanddelning 26 och 30 mm.

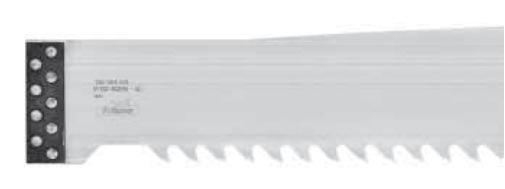

14 TRÄ RAMSÅG BLAD - J-TYP SID 14 Kännetecken: Dessa sågblad har en särskild förskjutning på sin ovansida som på ett tillförlitligt sätt eliminerar oönskade spänningar i bladen. Denna tekniska lösning är patenterad och registrerades vid Industrial Property Office i Tjeckien, Slovakien och Polen. Användning av J-typ sågbladet medför följande fördelar: När det gäller spänning i bladen är dessa blad underhållfria; det är endast nödvändigt att justera eventuella slagmärken Priset är detsamma som priset på en vanlig ramsågklinga På grund av att det inte finns några drivhjul, slits inte materialet eller blir nedsatt - uppstår inget brott pga drivhjulen. Det kan slipas i alla typer av vanliga slipmaskiner Det kan fästas till de standard upphängningar som du för närvarande har Vi levererar det i valfri längd mm, i bredder och tjocklekar identisk med vanliga ramsågblad De kan monteras med standard, liksom atypiska styr gibs, stifthålen (Perforering) lämplig för ESTERER hänger Hårdkrombeläggning, stelitte spets tänder

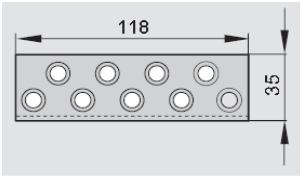

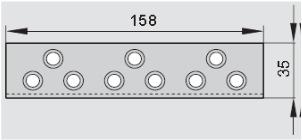

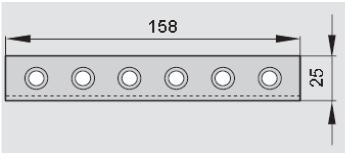

15 Typ Bild Specifikation Typ Bild L118x25 L118x35 L138x25 L158x25 L118x30 L138x30 L158x30 L98x35 Styrhål: 5 / 25mm Ramsågblad 140mm breda Styrhål: 5 / 25mm Ramsågblad 160mm breda Styrhål: 6 / 25mm Ramsågblad 180mm breda Styrh: 9/25/25mm Ramsågblad 140mm breda Styrh: 9/25/25mm Ramsågblad 160mm breda Styrl :9/25/50mm Ramsågblad 180mm breda Styrh: 7/25/25mm Ramsågblad 120mm breda L138x35 L158x35 L95X35 Lipowski L118x25 OZUB T3 L138x25 OZUB T3 L138x30 3xOT6 Andra typer av utseende på styrskenor (speciella utseende mot extra avgift) styrkenor utan fas Välvda styrkenor (radie R ~ 600 mm, andra yttre mått än de som anges i tabellen ovan Styrskenor med tandning (som skiljer sig från den ovan angivna) Uppdelade styrskenor (stryskenor är uppdelad i en asymmetrisk eller symmetrisk sätt i 2 eller flera delar TRÄ RAMSÅG BLAD - J-TYP SID 15 Specifikation Styrhål: 9 / 25/25mm Ramsågblad 140mm breda Styrhål: 9 / 25/25mm Ramsågblad 160mm breda Styrhål: 9 / 25/50mm Ramsågblad 180mm breda Styrhål: 7 / 25/25mm Radie R~600 Varierande typer Styrhål: 5 / 25mm Fas: Ingen tand typ 3 Ramsågblad 140mm breda Styrhål: 5 / 25mm Fas: Ingen tand typ 3 Ramsågblad 160mm breda Styrhål: 9 / 22/22mm mm Ramsågblad 160mm breda Såg blad utan styrskenor med raka styrhål (perforerade) lämpliga för Ester, Jansen, ASS hänge - hål 8,3mm, avstånd 17mm Med speciella hål baserat på kundens specifikationer Ramsågblad utan perforering

16 VEM ÄR HTW SID 16 HTW finns i Eslöv strategiskt placerade i Sydsverige med närhet till både svenska och utländska kunder och leverantörer. Vi är Skandinaviens ledande sliperi för livsmedelsindustrin. Våra lokaler omfattar 500m2 produktion och kontor. Kunnig utbildad personal som har omsorg både om produkt och kund. Maskinparken är den modernaste i Skandinavien. Vår personal Sveriges tuffaste och hårdaste killar & tjej. Vi har stor kunskap om slipning och hur dina produkter bearbetas. Mikael, Johan, Dan och Ludvig är de fyra slipade killarna i slipcentret Madeleine sköter om det administrativa med sina flitiga fingrar. Kjell ansvarar för försäljning och tillsammans med Jörgen och Johan är dom våra tre spjutspetsar på fältet. Björn han håller sin vakande hand över det hela. BJÖRN MAGNUSSON VD Direkt +46(0) Mobil +46(0) E-post bjorn@htw.se MADELEINE TODOR Samordnare och ansvarig kundorder Frakter, Leverantörer och lager Direkt E-post madeleine@htw.se KJELL BERGMAN Försäljningschef Direkt +46(0) Mobil +46(0) E-post kjell@htw.se JÖRGEN EDDEBRANT Säljare Industri Direkt +46(0) Mobil +46(0) E-post jorgen@htw.se JOHAN PERSSON Säljare Butik/Metall/Trä Direkt +46(0) Mobil +46(0) E-post johan@htw.se
