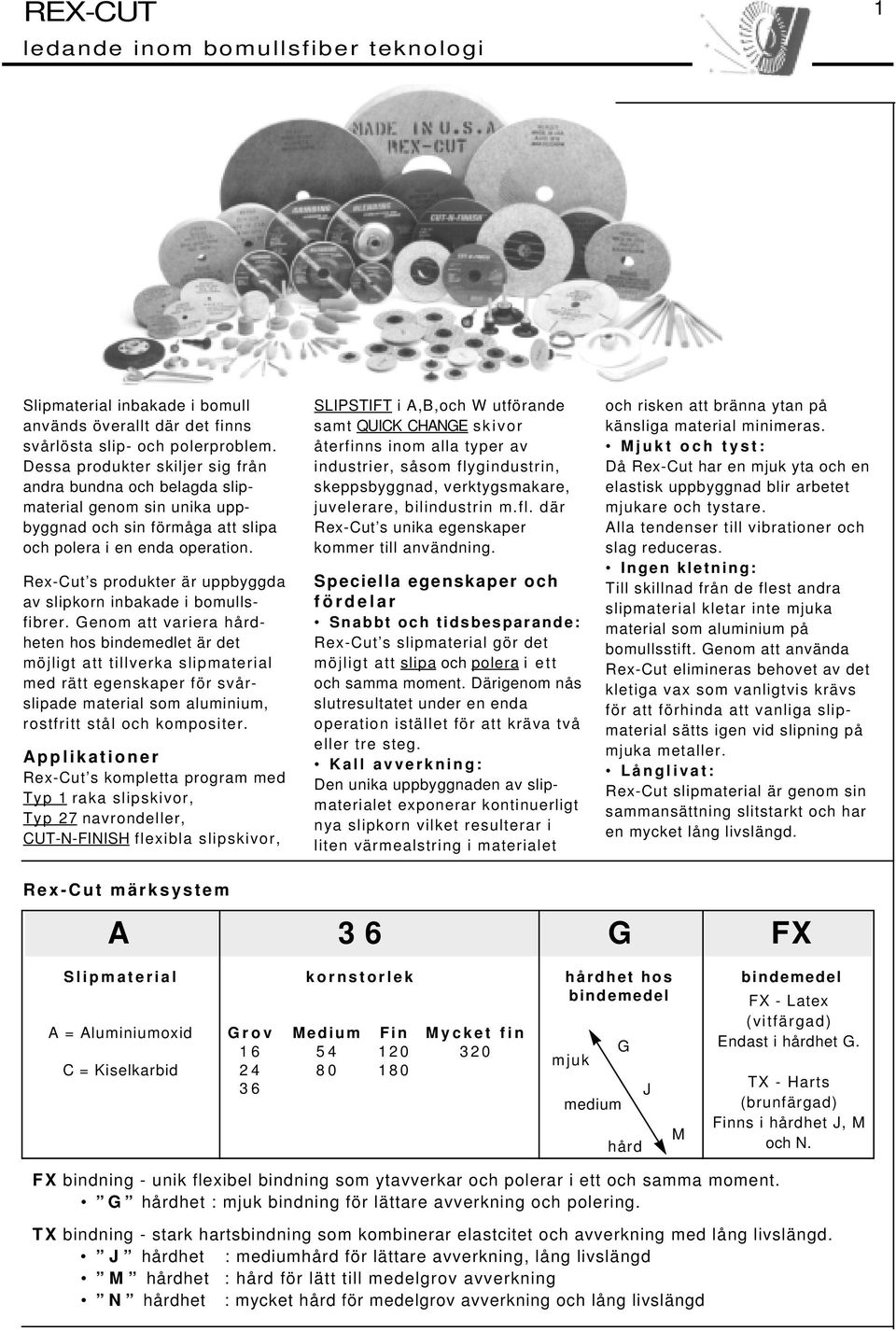

1 ledande inom bomullsfiber teknologi 1 Slipmaterial inbakade i bomull används överallt där det finns svårlösta slip- och polerproblem. Dessa produkter skiljer sig från andra bundna och belagda slipmaterial genom sin unika uppbyggnad och sin förmåga att slipa och polera i en enda operation. Rex-Cut s produkter är uppbyggda av slipkorn inbakade i bomullsfibrer. Genom att variera hårdheten hos bindemedlet är det möjligt att tillverka slipmaterial med rätt egenskaper för svårslipade material som aluminium, rostfritt stål och kompositer. Applikationer Rex-Cut s kompletta program med Typ 1 raka slipskivor, Typ 27 navrondeller, CUT-N-FINISH flexibla slipskivor, SLIPSTIFT i A,B,och W utförande samt QUICK CHANGE skivor återfinns inom alla typer av industrier, såsom flygindustrin, skeppsbyggnad, verktygsmakare, juvelerare, bilindustrin m.fl. där Rex-Cut s unika egenskaper kommer till användning. Speciella egenskaper och fördelar Snabbt och tidsbesparande: Rex-Cut s slipmaterial gör det möjligt att slipa och polera i ett och samma moment. Därigenom nås slutresultatet under en enda operation istället för att kräva två eller tre steg. Kall avverkning: Den unika uppbyggnaden av slipmaterialet exponerar kontinuerligt nya slipkorn vilket resulterar i liten värmealstring i materialet och risken att bränna ytan på känsliga material minimeras. Mjukt och tyst: Då Rex-Cut har en mjuk yta och en elastisk uppbyggnad blir arbetet mjukare och tystare. Alla tendenser till vibrationer och slag reduceras. Ingen kletning: Till skillnad från de flest andra slipmaterial kletar inte mjuka material som aluminium på bomullsstift. Genom att använda Rex-Cut elimineras behovet av det kletiga vax som vanligtvis krävs för att förhinda att vanliga slipmaterial sätts igen vid slipning på mjuka metaller. L å nglivat: Rex-Cut slipmaterial är genom sin sammansättning slitstarkt och har en mycket lång livslängd. Rex-Cut mä rksystem A 3 6 G FX Slipmaterial kornstorlek hå rdhet hos bindemedel bindemedel FX - Latex (vitfärgad) Endast i hårdhet G. A = Aluminiumoxid Grov Medium Fin Mycket fin G mjuk C = Kiselkarbid J medium FX bindning - unik flexibel bindning som ytavverkar och polerar i ett och samma moment. G hårdhet : mjuk bindning för lättare avverkning och polering. hård M TX - Harts (brunfärgad) Finns i hårdhet J, M och N. TX bindning - stark hartsbindning som kombinerar elastcitet och avverkning med lång livslängd. J hårdhet : mediumhård för lättare avverkning, lång livslängd M hårdhet : hård för lätt till medelgrov avverkning N hårdhet : mycket hård för medelgrov avverkning och lång livslängd

2 slipstift 2 Rex-Cut slipstift är lösningen på problemen vid gradning och polering på rostfritt stål, aluminium och andra svåra material. Slipstiftens egenskaper Grada och polera i ett och samma moment Kontrollerad avverkning utan att stiftet geometri ändras Mjuk, vibrationsfri och skakfri gradning Idealisk för gradning och polering av rostfritt stål, aluminium, gjutjärn och kompositer. Ingen kletning på aluminium, brons, mässing eller andra icke-järn metaller. Slipmaterial - aluminiumoxid eller kiselkarbid. Kornstorlek - 24, 36, 54, 80, 120, 180, 320 Hårdhet - GFX = mjuk, JTX = medium, MTX = hård. Grupp A stift med 6 mm axel Grupp B stift med 3 mm axel för måttuppgifter och maximalt varvtal, se prislistan. För cylindrisk a stift, grupp W med 3 mm eller 6 mm axel se mått och tillåtna varvtal i prislistan.

3 Cut-N-Finish och navrondeller 3 Cut-N-Finish kombinerar livslängden hos en navrondell med flexibiliteten hos en fiberrondell. Cut-N-Finish egenskaper Grada och polera i ett och samma moment Flexibla för mjuk och kontrollerad slipning Ingen kletning på aluminium Bränner inte på rostfritt Överlägsen ytfinish på rostfritt stål och aluminium Stödrondell rekomenderas till 7 Cut-N-Finish Cut-N-Finish skall beställas en eller två kornstorlekar grövre än för vanliga fiberrondeller. kornstorlek: Finns i fö ljande storlekar: A24, A36, A54, A80 diameter max varvtal hål hårdhet: mm rpm mm F - flexibel för ytavverkning och polerning ,2 M - medium för mer aggresiv avverkning ,2 Navrondeller - typ 27 produktegenskaper Snabb avverkning och polering i samma moment Mjuk kontrollerad slipning Ingen kletning på aluminium Överlägsen ytfinish på rostfritt stål och aluminium GFX -bindning Används vid ytavverkning och polerning på rostfritt stål och aluminium. Det kletar inte och ger genom god kontroll en mycket fin yta på rostfria stålytor som cisterner, fartygsskrov m.m. MTX -bindning Används vid medelgrov avverkning. Motståndet mot kletning ger god kontroll på avverkningen och ger en enastående ytfinish i samma moment som slipningen på aluminium och andra icke-järn metaller. kornstorlek: A24, A36, A54, A80, A120 -finns även i kiselkarbid hårdhet: GFX - latexbindning för ytavverkning och polerning diameter tjocklek hå l (mm) 7 6 3,2,48 6,4 10, ,2 4,8 6,4 10,0 16, ,2 4,8 6,4 22, ,2 4,8 6,4 22, ,8 6,4 22, ,8 6,4 22,2 MTX - hartsbindning för slipning

4 kvickrondeller och raka slipskivor typ 1 4 Kvickrondeller för gradning, avverkning eller polering. kvickrondeller i bomullsfiber, egenskaper: Ingen blåning på titan eller rostfritt Slipar och polerar i samma moment Ingen kletning på aluminium, kevlar eller kompositer - varar minst 10 gånger längre än konventionella kvickrondeller Överlägsen ytfinish på rostfritt stål, titan, aluminium och kompositer Cut-N-Finish skall beställas en eller två kornstorlekar grövre än för vanliga kvickrondeller fastsä ttning: typ R, S eller P kornstorlekar: A24*, A36, A54, A80 A120, A180**, A320** slipmedel: aluminiumoxid,kiselkarbid specifikation: F - flexibel M - medium (styv) * endast i medium, ** endast i flexibel Finns i fö ljande storlekar: diameter max varvtal mm rpm hållare till kvickrondellerna finns med 6 mm spindel, se prislistan raka slipskivor typ 1 egenskaper: Slipar, gradar och polerar i samma moment Fin kontroll utan vibrationer och slag jämfört med syntetiska slipskivor Avlägsnar grader utan att förändra skivans geometri Ingen blåning eller kletning på rostfritt eller andra svåra material kornstorlekar: grov - 16, 24, 36 diametrar: 25 mm upp till 355 mm medium - 54, 80 tjocklekar: 0,8 mm upp till25 mm fin - 120, 180 för storlekar hänvisas till prislistan mycket fin - 320* slipmedel: hå rdhet: aluminiumoxid, kiselkarbid GFX - mjuk, för lätt gradning och polering JTX - medium, för lättare gradning med längre livslängd MTX - hård, för lätt till medium avverkning * endast i aluminiumoxid

5 - SIGMA GREEN navrondeller för rostfritt 5 Designat för extremt hög avverkning på svetsfogar i rostfritt och aluminium. Avverkar mjukare, kallare och tystare än tidigare slipskivor. Egenskaper Fö rdelar Zirconia - keramiskt slipmedel Slitstarkt med lång livslängd 50% högre avverkning än med Aluminiumoxid Unikt bindemedel och design 20% kallare Ingen blåning på rostfritt material Bättre ytfinish Reducerade vibrationer på operatören Mjukare och tystare slipning som ger större kontroll. storlek max varvtal spec. antal per fö rpacknin Ø 102 x 16 mm rpm 36GRIT 2 5 Ø 115 x 22,2 mm rpm 36GRIT 2 5 Ø 178 x 22,2 mm rpm 36GRIT 2 5 MASKIN-WESTIN Box SKOGHALL Tel Fax
