1 Produkter för jordning 2018 Jordning för byggnad / mark Jordspett i rostfritt och koppar Potentialutjämningskomponenter GEM Jordförbättring Ledare & övriga produkter

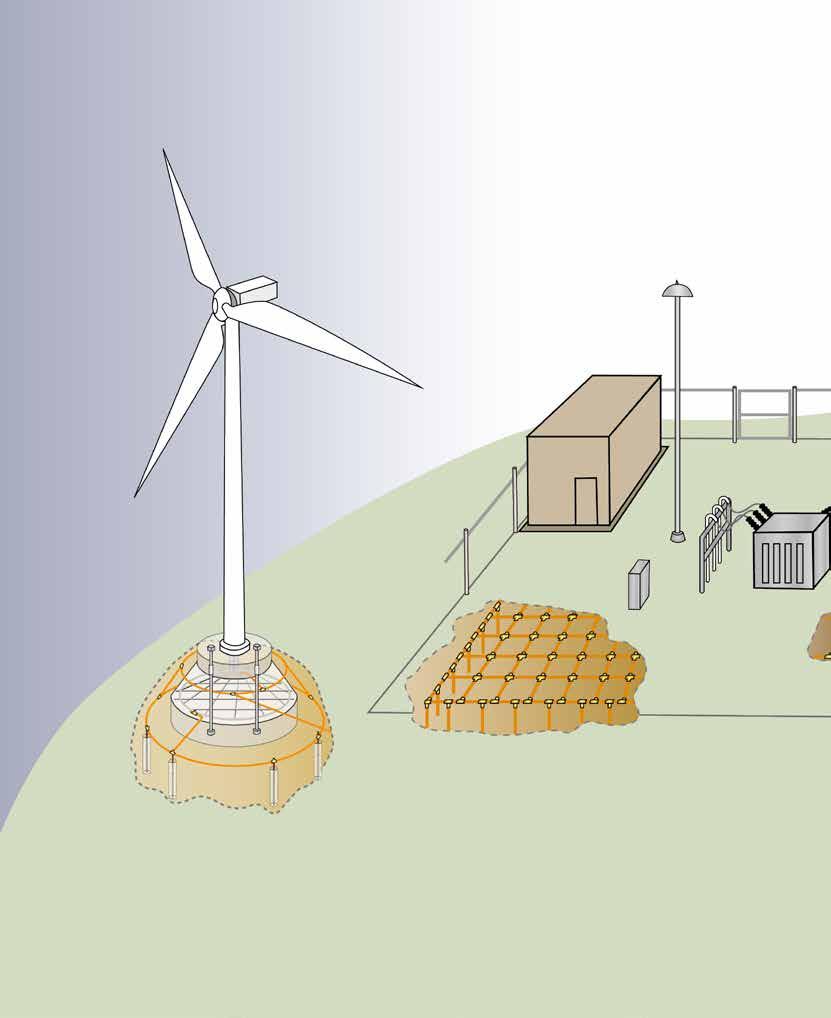

2 STÄLLVERK Innehåll VINDKRAFT Beräkningar och speciallösningar Vi tillhandahåller jordningsberäkningar och specialtillverkning av material till ert projekt, exempelvis steg- och beröringsspänningar i ställverk. Vi har även möjlighet att lämna förslag på jordningssystem som anpassas helt efter era behov. 2

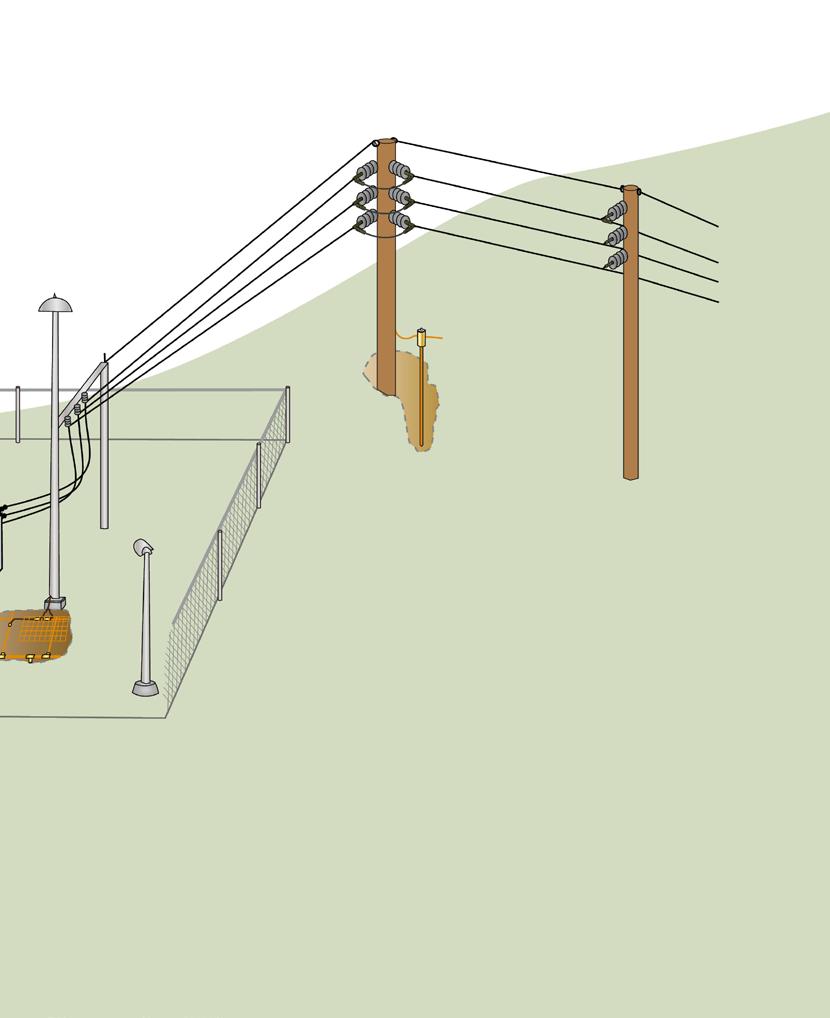

3 Innehåll Jordning av vindkraft, ställverk, elkraft, hus & byggnader Mericon erbjuder ett stort utbud av jordningsprodukter för vindkrafts-, elkrafts- och byggnadsindustrin. Jordning för fundament, stationer och lösningar i tuff terräng såsom berg, sand och grus. Mericon har även lösningar för kraftanslutningar, flexibler, potentialutjämning och åskskydd. HUS & BYGGNADER Ledare Läs mer på sid 8-9 Jordspett Läs mer på sid 4-7 Potentialutjämning Läs mer på sid 11 GEM Läs mer på sid 10 3

4 Jordspett Kopparbelagda stålspett Info Våra kopparbelagda stålspett har ett elektrolytiskt kopparskikt på minst 250 μm. Mellan kopparlagret och stålkärnan ligger ett lager av nickel. Nickellagret binder ihop stålkärnan och det yttre kopparlagret molekylärt. Det medför att kopparbeläggningen inte kommer att slitas av vid neddrivning eller spricka om spettet böjs.våra kopparbelagda stålspett följer EN samt SS- EN Neddrivning Våra kopparbelagda stålspett har god djupneddrivningsförmåga på grund av den styva stålkärnan, till skillnad från solida kopparspett som är för mjuka och riskerar att böja sig. Därmed kan de även drivas ner maskinellt. Skarvning Skarvning kan ske på tre olika sätt: Koniska hylsor vid mekanisk neddrivning (varefter spetten pressas ihop av kraften från neddrivningen), gängning med gängade skarvhylsor, samt Cadweld termitsvetsning som används vid borrade hål. Anslutning Anslutningen är viktig och tre sätt är möjliga: Cadweld termitsvetsning, Pigtail topphylsa eller mekanisk klämma. Vi rekommenderar Cadweld termitsvetsning. Rostfria jordspett Info Det rostfria alternativet används främst när jordmånen eller fyllnadsmassan inte är lämplig för kopparbelagda stålspett. Rostfritt stål kan också vara ett alternativ om jordtaget är i närheten av stålkomponenter till byggnader såsom torn och pelare eller blymantlade kablar/ledningar. I dessa fall skall konsekvenserna av galvanisk korrosion beaktas. Följer EN samt SS-EN Neddrivning Våra rostfria jordspett har mycket god djupjordningsförmåga på grund av dess styvhet. De kan drivas ned manuellt samt maskinellt. Skarvning Skravning sker genom gängade skarvbultar. Anslutning Anslutningen är viktig och två sätt är möjliga: Cadweld termitsvetsning och mekanisk klämma. Vi rekommenderar Cadweld termitsvetsning. FALLGROPAR Galvaniserade jordspett bör ej användas då dess förmodade livslängd är kort. Där koppar ej är lämpligt, använd rostfritt stål. Jordelektroders förmodade livslängd 50 år 350% Relativ kostnadjämförelse Mekaniska klämmor bör undvikas i jord p.g.a. korrosionsrisken. Använd termitsvetsning eller Pigtail topphylsa. 40 år 30 år 20 år 300% 250% 200% 150% Ledare i jord bör vara solida. Aluminium skall ej användas i mark. 10 år 0 Galvaniserat stål Kopparbelagt stål Rostfritt stål 100% 50% 0% Galvaniserat stål Kopparbelagt stål Rostfritt stål Undvik att blanda material i så stor utsträckning som möjligt. 4

5 Jordspett kopparbelagda (koniska) Drivhylsa för kopparbelagda jordspett Skyddar toppen av spettet från deformation vid neddrivning och ger en större slagyta vid användning av slägga. Art.nr. Typ För spett Förp Vikt kg DH , DH ,126 Anslutningsklämma / Pigtail topphylsa Konisk ändhylsa med fabrikspressad kabel. Slås på med slägga. Art.nr. Typ För spett PT58-50/300 Förp Vikt kg Kabellängd mm Kabelarea Material , Telluriumkoppar, Cu -ETP samt PVC Anslutningsklämma för kopparbelagda jordspett Mekanisk anslutningsklämma för kopparbelagda jordspett till Cu-lina. Art.nr. Typ För spett Förp Vikt kg Kabelarea Material C , LG2 brons, marin mässing C , LG2 brons, marin mässing GUV , Koppar, LG2- brons Kopparbelagt jordspett Jordspett av höghållfast stål, klätt med elektrolytkoppar molekylärt förbundet med ett nickellager. Art.nr. Typ Spett Ø inch mm Längd m Förp Vikt kg Material M58 5/ ,5 Stål 1018, nickel, CU-ETP M58 5/ ,9 Stål 1018, nickel, CU-ETP M58 5/ ,65 Stål 1018, nickel, CU-ETP M58 5/ ,75 Stål 1018, nickel, CU-ETP M34 3/ ,75 Stål 1018, nickel, CU-ETP M34 3/ ,75 Stål 1018, nickel, CU-ETP M34 3/ ,8 Stål 1018, nickel, CU-ETP M34 3/ ,45 Stål 1018, nickel, CU-ETP Skarvhylsa för kopparbelagda jordspett Med koniska ändar som vid neddrivning skapar en pressanslutning av spetten. Ingen gängning behövs. Art.nr. Typ För spett Förp Vikt kg Material CC ,134 Kiselbrons CC ,202 Kiselbrons Drivspets för kopparbelagda jordspett Drivspets som vid neddrivning ger en borrande effekt, lämplig vid tuffare markförhållanden. Art.nr. Typ För spett Förp Vikt kg DT , DT ,272 5

6 Jordspett kopparbelagda (gängade) Drivhylsa för kopparbelagda gängade jordspett Skyddar toppen av spettet från deformation vid neddrivning och ger en större slagyta vid användning av slägga. Används tillsammans med skarvhylsa. Art.nr. Typ För spett Förp Vikt kg DS , DS ,126 Anslutningsklämma för kopparbelagda jordspett Mekanisk anslutningsklämma för kopparbelagda jordspett till Cu-lina Art.nr. Typ För spett Förp Vikt kg Kabelarea Material C58 14,2 5 0, LG2 brons, marin mässing C34 17,2 5 0, LG2 brons, marin mässing GUV , , Koppar, LG2 brons Kopparbelagt gängat ståljordspett Jordspett av höghållfast stål, klätt med elektrolytkoppar molekylärt förbundet med ett nickellager. Art.nr. Typ Spett Ø inch mm Längd m Förp Vikt kg Material S1.5M58 5/ ,9 Stål 1018, nickel, CU-ETP S2.1M58 5/ ,65 Stål 1018, nickel, CU-ETP S1.5M34 3/ ,75 Stål 1018, nickel, CU-ETP S2.1M34 3/ ,8 Stål 1018, nickel, CU- ETP Skarvhylsa för gängade kopparbelagda stålspett Skarvhylsa i brons för gängade jordspett. Art.nr. Typ För spett Förp Vikt kg Material SC ,086 Kiselbrons SC ,172 Kiselbrons Drivspets för gängade kopparbelagda stålspett Drivspets som vid neddrivning ger en borrande effekt, lämplig vid tuffare markförhållanden. Art.nr. Typ För spett Förp Vikt kg DT , DT ,272 6

7 Jordspett rostfria Drivbult för rostfria jordspett Skyddar toppen på spettet vid neddrivning. Art.nr. Typ För spett Förp Vikt kg CDS mm 5 0,020 Rostfri multiklämma Multiklämma för anslutning av ledare till jordspett eller jordpunkt till armering. Kan klämma flatband upp till 40 mm bredd, lina mm 2 samt rundledare 8-10 mm. Art.nr. Typ Beskrivning Utförande Material MPSC404SS Flatband max 40 mm. Rundledare 8-10 mm, Stång 14.2 till 19 mm. Rostfritt stål 304 Rostfritt stål 304 Rostfri klämma Klämmer ledare 6-35mm 2 eller rundledare max Ø 8 mm, jordspett 12,7-16 mm. Art.nr. Typ Ståltyp Förp Vikt kg Matreial SP ,084 Rostfritt 304 Rostfritt jordspett Rostfritt jordspett av syrafast stål 316, skarvbart. Art.nr. Typ Spett Längd Förp Vikt kg Material SSR ,2 m 5 1,64 Rostfritt 316 Skarvbult för rostfritt jordspett Rostfri 316 gängad bult för skarvning av rostfria jordspett. Art.nr. Typ För spett Förp Vikt kg Material SSD10 16 mm 5 0,02 Rostfritt 316 Drivspets för rostfritt jordspett Drivspets gängad för enklare neddrivning av rostfria jordspett. Art.nr. Typ För spett Storlek Förp Vikt kg SPK15 16 mm M10 5 0,02 7

8 Ledare TIPS VID VAL AV LEDARE: Kopparledare är det enkla valet som passar i de flesta lägen. Den har bra korrosionsresistans och både fler- och enkeltrådig ledare kan grävas ner och gjutas in. Galvaniserat stål är bra i mindre korrosiva miljöer. Vid nedgrävning i jord skall enkeltrådig ledare användas. Rostfritt stål kan användas i starkt korrosiva miljöer och där det inte är lämpligt med koppar eller galvaniserat stål. Enkel- och flertrådig ledare kan förläggas i jord. Vänligen kontakta Mericon för mer information: info@mericon.se Flertrådig kopparlina Flertrådig ledare av ren elektrolytkoppar, glödgad. Säljs även som metervara. Art.nr. Typ Kardel dim Area Förp m Vikt /m Cu 16 7 x 1, ,132 kg Cu 25 7 x 2, ,207 kg Cu 35 7 x 2, ,296 kg Cu 50 7 x 2, ,398 kg Cu 70 7 x 3, ,599 kg Cu x 2, ,803 kg Cu x 2, ,010 kg Cu x 2, ,360 kg Cu x 2, ,680 kg Cu x 2, ,130 kg Entrådig kopparlina Entrådig ledare av glödgad elektrolytkoppar. Art.nr. Typ Area Förp m Vikt /m RC-EC , ,45 kg Entrådig galvaniserad stållina Galvad stålledare. Minst 50 μm zinktjocklek. Art.nr. Typ Area Förp m Vikt /m RSCC , ,4 kg RSCC , ,63 kg Entrådig aluminiumlina Entrådig ledare av aluminium, glödgad. Art.nr. Typ Area Förp m Vikt /m ASCO8 8 50,3 50 0,14 kg 8

9 Ledare Stålmantlad kopparlina Vi har tagit fram en lina med en kärna av förtennade koppartrådar, med en mantel av galvaniserat stål. Med ytterskalet i stål fås fördelen att hela kabeln ser ut som en stållina samtidigt som den är magnetisk. Art.nr. Typ Motsv cu Förp m Vikt /m Material Area CC5A05 8, ,36 kg Koppar, tenn, stål, zink CC5A20 13, ,83 kg Koppar, tenn, stål, zink CC5A30 14, ,03 kg Koppar, tenn, stål, zink CC5A40 16, ,32 kg Koppar, tenn, stål, zink Kopparbelagd stållina Ståltråd med en tunn kopparbeläggning, minst 254 μm enligt IEC Art.nr. Typ Area Förp m Vikt /m Material CBSC ,410 kg Koppar, Nickel, Stål CBSC , ,6437 kg Koppar, Nickel, Stål Rostfri tråd Tråd av rostfritt stål typ 304. Art.nr. Typ Area Förp m Vikt /m Material RS-SS , ,39 Rostfritt stål RS-SS , ,66 kg Rostfritt stål 304 Kopparband Kopparband av elektrolytkoppar glödgad. Art.nr. Typ Bredd mm Tjocklek mm Förp m Vikt /m Material TC-EC ,67 kg Cu-ETP Galvaniserat stålband Minst 70 μm zinktjocklek. Art.nr. Typ Bredd mm Tjocklek mm Förp m Vikt /m Material GS-FT ,5 30 0,82 Galvaniserat stål 9

10 Fler jordningsprodukter/jordpunkter Jordplåt Jordplåtar av ren elektrolytkoppar med prefabricerad Cu-lina 50 5m. Andra längder eller dimensioner på förfrågan. Art.nr. Typ Bredd mm Tjocklek mm Förp st Vikt kg Material Jordplåt 500 x x ,4 Cu-ETP Jordplåt 1000 x x ,83 Cu-ETP GEM Jordförbättringsmaterial Jordförbättringsmassa för bättre jordtag, lämplig i torr och stenig mark eller bergborrade hål. GEM (Ground Enhancing Material) är ett överlägset ledande material som löser de svåraste kontaktproblemen med mark. GEM är marknadens bäst ledande fyllnadsmassa. Massan ökar kontakten med jord oberoende av markförhållanden men är naturligtvis mest använd i mark där det är svårt att få bra kontakt, som t.ex. bergstoppar, berggrund, sten och sand. Godkänd enligt IEC Lightning protection system components (LPSC) - Part 7: Requirements for earthing enchancing compounds. Fördelar med GEM:» Varken löses upp, läcker ut joner eller bryts ned med tiden» Kan halvera resistansvärdet på anläggningen» Behöver inget underhåll» Behöver inte närvaro av kontinuerligt vatten eller fukt för att fungera» GEM är miljövänligt: Påverkar inte marken, den härdar Läcker inte joner eller förgiftar grundvatten Uppfyller miljökraven på fyllnadsmassa Uppskattad GEM-åtgång Borrdiam Kg GEM per m hål 50 2, , , Art.nr. Typ Förp st Vikt kg GEM-Jordförbättring 1 11,5 Inspektionsbrunn Inspektionsbrunn för enkel kontroll av jordningsanläggningen. Art.nr. Typ Material Dimension Förp st Vikt kg Pit03 Plast 250 x 200 x , Pit04 Betong 325 x 325 x Pit05 Gjutjärn 210 x 140 x Pit06 Gjutjärn Diam ,4 Jordpunkter Jordpunkter för ingjutning i väggar, golv och tak. Används för säker och enkel kontakt/genomföring till armeringsnätet eller fundamentsjord. Prefabricerad med stålstång eller Cu-lina. RF K KS C Art.nr. Typ Ytter mm Anslutning Utförande Längd Material RF M10/M12 80 M10/M12 Rak 0,19 m Rostfri DB-10K 50 M10 Stålstång, vinklad 0,5 m Koppar, mässing, stål DB10KS 50 M10 Stålstång, rak 0,5 m Koppar, mässing, stål DB12K 50 M12 Stålstång, vinklad 0,5 m Koppar, mässing, stål DB12KS 50 M12 Stålstång, rak 0,5 m Koppar, mässing, stål DB16K 50 M16 Stålstång, vinklad 0,5 m Koppar, mässing, stål DB16KS 50 M16 Stålstång, rak 0,5 m Koppar, mässing, stål DB-10-C M10 Cu-50, gulgrön 0,5 m Koppar, mässing, PVC 10

11 Potentialutjämningskomponenter Dubbelsidig anslutningsklämma Varmgalvad stålplatta med korslagda fästskruvar. För anslutning av rundledare, armeringsjärn och flatband. Art.nr. Typ Beskrivning Utförande CPD-2440 Armeringsjärn och rundledare 8-12mm, flatband upp till 40x4mm Galvat stål Rostfri multiklämma Multiklämma för anslutning av ledare till jordspett eller jordpunkt till armering. För anslutning av rundledare och flatband. Art.nr. Typ Beskrivning Utförande MPSC404SS Flatband max 40 mm. Rundledare 8-10 mm, Stång 14.2 till 19 mm. Rostfritt stål 304 Korsklämma Korsklämma i rostfritt eller galvat utförande. Kan även klämmas till flatband tjocklek 3.5 mm. Art.nr. Typ Material Dimension CCR608S Rostfritt stål 316 Ø 6-10 mm, max 50 mm CCR-68-GS Galvaniserat stål Ø 8-10 mm, max 50 mm2 Potentialutjämningsskena POT 25 V Beröringsskyddad potentialutjämningsskena. Plomberbar med skruvfastsättning. Lämplig för fördelning till inkommande ledningar och mindre metallföremål inomhus. Art.nr. Typ Beskrivning Dimension Material POT25V 1 st band 30x40 / rundledare st st st 2,5-6 40x185x40 Koppar, galvaniserat stål, polypropylen Jordbock / Pot-skena SEB Koppar Potentialutjämningsskena, 50x10mm rödkoppar eller förtennad med varierande hålbilder. Monterad på kraftiga montagefötter. Art.nr. Typ Totallängd M8- ansl. M10- ansl. M12- ansl. Dimension skena Material SEB mm x10 Koppar, rostfritt, SEB mm x10 Koppar, rostfritt, SEB mm x10 Koppar, rostfritt, SEB mm x10 Koppar, rostfritt, SEB mm x10 Koppar, rostfritt, Jordbock 360mm Cu-60x5 360 mm x 5 Koppar, rostfritt, Jordbock 450mm Cu-60x5 450 mm x 5 Koppar, rostfritt, Jordbock 585mm Cu-60x5 585 mm x 5 Koppar, rostfritt, SEBT mm X 10 Förtennad koppar, galvaniserat stål, SEBT mm X 10 Förtennad koppar, galvaniserat stål, Jordbock 50x- 5x520mm RF-Plåt 520 mm x 5 Koppar, rostfritt, 11

12 Fler produkter ur vårt sortiment CADWELD Produkter för åskskydd Permanent kontaktering för jordningssystem CADWELD är den absolut bästa kontakteringen under mark. Du behöver aldrig vara orolig för att dina skarvar eller anslutningar skall lossna eller korrodera. CADWELD termitsvetsning» Längre livslängd än ledaren själv» Leder bättre än ledaren själv» Lossnar aldrig» Kontakterar koppar och stål Kontakta oss för rätt material. IsoDC det isolerade åskskyddet Det enkla sättet att åskskydda till exempel telecom-master eller små byggnader. Inget behov av beräkning av separationsavstånd eller anslutning av metalliska delar. Sätt bara upp skyddet på objektet som skall skyddas och dra kabeln till närmsta jord. Kontakta oss för uppgifter och råd. Mericon Sverige AB Bivägen 4, Hammarö Vi reserverar oss för eventuella tryckfel. Tel: E-post: Webb:
