LOGSET GT skördare S I M P L Y B E T T E R

Transkript

1 LOGSET GT skördare

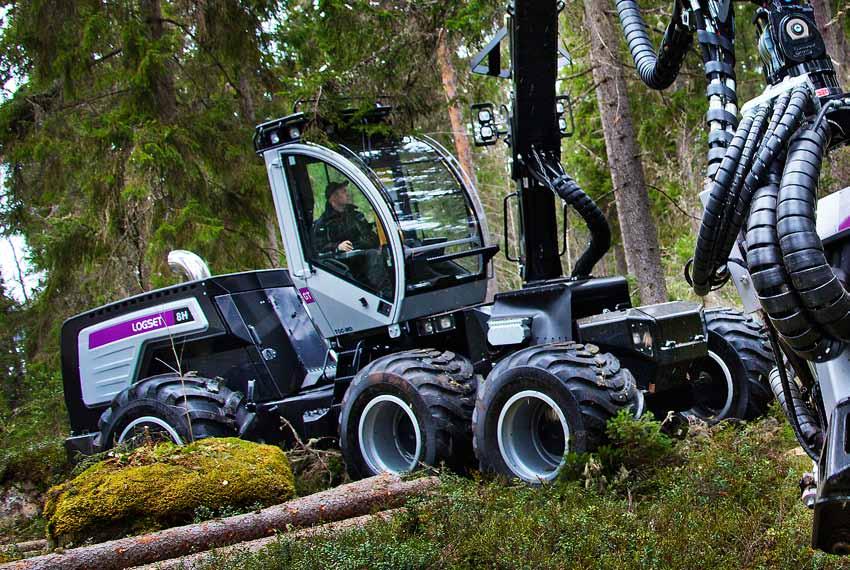

2 2 Maximal effekt, bättre produktivitet Grunden för en modern skogsavverkning är en kombination av maximal kraft och produktivitet. Maximal noggrannhet uppnås genom intelligent styrteknik och högkvalitativa komponenter. LOGSET GT skördarprogrammet är utvecklat för effektiv, exakt och mångsidig avverkning, och erbjuder den rätta maskinen för allt från första gallring till slutavverkning. LOGSET GT-serien representerar den senaste tekniken inom skogsindustrin. GT skördarna drivs av mycket bränslesnåla lågemissionsmotorer. Kranen har längre räckvidd Logset representerar kunskap och kvalitet inom området skogsmaskiner. Logset visar vägen för skogsavverkning vad gäller användbarhet, extrem hållbarhet och bättre produktivitet. Under mer än 20 år har Logset utvecklat skogsmaskiner tillsammans med sina kunder. Ett nytt begrepp har fötts: Logset kvalitet.

3 3 och högre lyftkapacitet. Den ergonomiska hytten erbjuder bästa utsikten för professionell virkesdrivning. De mångsidiga Logset Titan skördaraggregaten fullbordar LOGSET GT skördarserien. LOGSET GT erbjuder mer effekt, förbättrad användarvänlighet och modern skogsmaskinsdesign. Ett intelligent styr- och mätsystem i kombination med den massiva kraften hos en Logset maskin resulterar i bättre produktivitet inom professionell skogsavverkning. LOGSET är SIMPLY BETTER - konstruerad för din framgång.

4 4 Finslipade detaljer leder till en överlägsen helhet En skogsmaskin demonstrerar sin kvalitet under den dagliga avverkningen. LOGSET GT har utvecklats för krävande förhållanden. Hållbarhet, tillförlitlighet och överlägsen användarvänlighet är de viktigaste egenskaperna i den nya konstruktionen. Många detaljer Den starka Mesera-Loglift parallellkranen har optimal rörelsegeometri. Den hydrostatisk-mekaniska transmissonen, styrd av TOC styrsystemet, är finjusterat för att ge maximal driftseffektivitet. För att säkerställa kort och enkel ledningsdragning och snabb dataöverföring är alla styrmoduler placerade så nära som möjligt den komponent de styr. Maskiner med dubbelkretshydraulik är i en klass för sig. Logset erbjuder ett brett sortiment av skördaraggregat. Logsets egen TOC-MD mätutrustningsenhet maximerar produktionen. Det optimerade utväxlingsförhållandet i den robusta NAF-transmissionen och det starka ramlåset med hydraulcylindrar ger maskinen stabilitet och möjliggör effektiv användning av skördaraggregatet under alla förhållanden. Logset förenar forskning och utveckling med den praktiska virkesdrivningen. Kontinuerligt samarbete med kunder och tillämpningen av den senaste tekniken i effektiv virkesdrivning har gjort Logset till den som man följer på skogsmaskinsmarknaden.

5 5 stödjer en effektiv avverkning vilket gör GT skördaren till en mångsidig maskin från gallring till tung slutavverkning. Varje LOGSET maskin är tillverkad och utrustad i enlighet med kundens önskemål. Stora 550 eller 800 liters bränsletankar ger längre påfyllningsintervaller. Hydrauloljetanken och bränsletanken kan fällas åt sidan för att ge enkel åtkomst till komponenterna på undersidan. Den ergonomiska hytten med en låg fönsterlinje säkerställer den bäst tänkbara sikten. De förarspecifika inställningarna, utmärkt ljudisolering, luftkonditionering och gott förvaringsutrymme erbjuder förarkomfort. Ny 90 roterande hytt med nivellering i alla riktningar. NY 90 ROTERANDE & NIVEL- LERANDE HYTT Den miljövänliga Agco Sisu Power motorn med SCR teknik uppfyller de senaste utsläppsbestämmelserna (Steg 3B) och levererar ett högt vridmoment vid lågt motorvarvtal. Pålitlig NAFtransmission med hög optimal utväxling garanterar hög dragkraft.

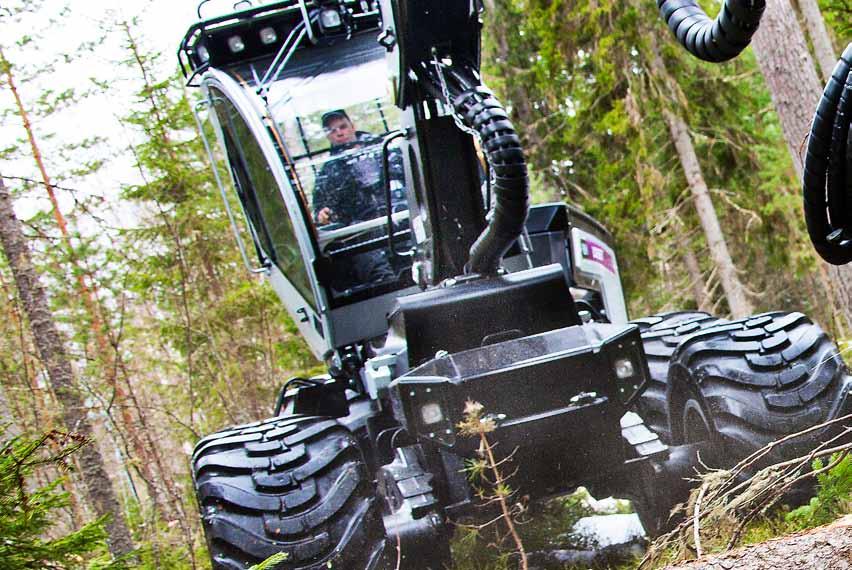

6 6 Kombination av effekt, ergonomi och toppkvalite LOGSET GT produktprogrammet är konstruerat för effektiv skogsavverkning. LOGSET GT produktsortiment erbjuder hög kapacitet och användarvänlig arbetsmiljö i alla skogsförhållanden. Den nya, stabilare ramkonstruktionen, den ergonomiska hytten med hydraulisk nivellering och lättanvända reglage skapar den bästa arbetsmiljön för föraren. Maskinen har säkra utrymmen för förvaring av verktyg. Kåpor skyddar komponenterna i kranfoten.

7 7 et Förardörren är utrustad med servo som hjälper till att öppna/stänga dörren i ojämn terräng. Den 90 rotaterande hytten följer kranens rörelser. Det starka ramlåset med hydraulcylindrar ger maskinen stabilitet och möjliggör effektiv användning av skördaraggregatet under alla förhållanden. Hyttstegen har alltid en optimal vinkel, oavsett maskinens eller hyttens läge. Praktiska uttag för tryckluft.

8 8 LOGSET TOC total styrning och övervakning Fokusera på vad du gör bäst Det mest lättanvända styrsystemet på marknaden, LOGSET TOC, gör det lätt för dig att fokusera på det du gör bäst. Virkesskotning. Systemets låga hierarki är lätt att lära sig och användaren undviker onödig bläddring. LOGSET TOC är visuellt tydligt och logiskt. Systemet optimerar bränsleförbrukningen för den ultimata effektiviteten. TOC-kontrollsystem är maskinens hjärna och säkerställer en ekonomisk och komfortabel körning. LOGSET TOC optimerar kommunikationen och arbetsprocessen i hela systemet, hela vägen från motorn fram till skördaraggregatet. Dra nytta av funktionerna LOGSET TOC gör att arbetet löper smidigt. Kranen kan lätt justeras under arbetets gång. Den avancerade feldiagnostiken lokaliserar felen snabbt och minskar stilleståndstiden. Farthållaren, ekokörningen och andra supportfunktioner resulterar i högre produktivitet och minskade driftskostnader samtidigt som de avlastar föraren. De förarspecifika inställningarna ökar maskinens kontinuerliga effektivitet även när maskinen körs av flera olika förare. TOC-MD tillförlitlig mätning Ta kontroll över produktionen LOGSET TOC-MD representerar det senaste i mätningsteknik och hanterar alla funktioner från aptering till rapportering. TOC-MD mätsystemet är en del av TOC styrsystemet. Därigenom finns alla maskinfunktionerna i ett enda arrangemang. Intelligensen i systemet tillsammans med de avancerade automatiska nivåerna och talrika innovativa funktionerna gör avverkningsprocessen utomordentligt effektiv. Arbeta flexibelt TOC-MD är det optimala valet för alla förhållanden. TOC-MD mätsystemet optimerar kontinuerligt aptering och sökning av kapfönster. Den patenterade automatiska förkvistningen tillsammans med slirkontrollen och effektförstärkta kvistningen garanterar hög kvalitet och utmärkt resultat. Den innovativa sekvensfunktionen och flexibla automatiknivåer hjälper föraren att uppnå bättre produktivitet. Sekvenserna anpassar sig till arbetsfaserna och ger därmed föraren frihet att antingen avbryta eller fortsätta sekvensen. Alla dessa funktioner gör helt enkelt TOC-MD bättre.

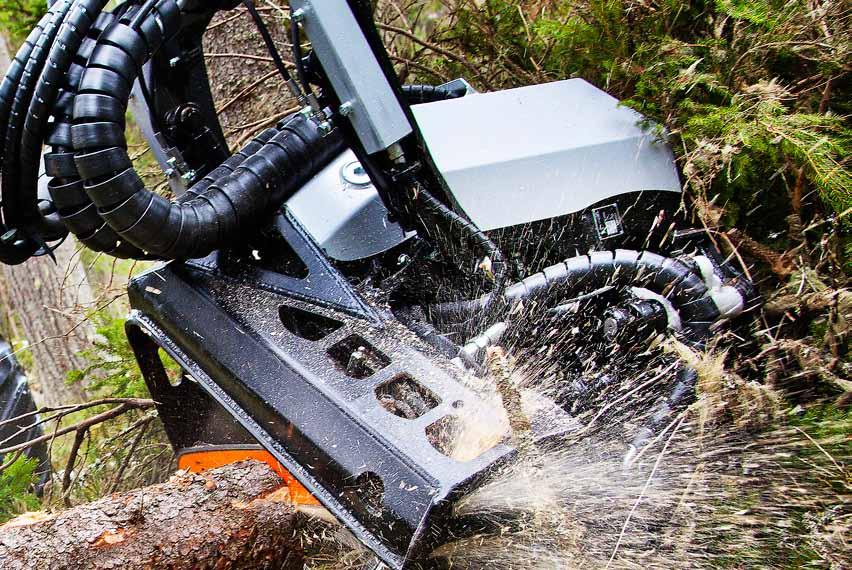

9 LOGSET TH skördaraggregat 9 TH 45 är effektivt och produktivt trots den mindre storleken. Den lätta och smala konstruktionen möjliggör snabb och produktiv krankörning. LOGSET TH skördaraggregat kombinerar de bästa Logset egenskaperna när det gäller användbarhet och effektivitet. TH skördaraggregat är tillförlitligt och hållbart men ända smidigt och lätt. Det fasta greppet och det välskyddade mäthjulet ger ett exakt mätresultat. Den öppna strukturen ger lätt åtkomst för underhåll. TH skördaraggregat och Logsets egen TOC-MD mätutrustning arbetar smidigt tillsammans med LOGSET skördaren, vilket garanterar maximal produktivitet. TH 55 är konstruerat för gallring och mindre slutavverkning. Speciella knivar och matarrullar för flerträdshantering finns som tillvalsutrustning. TH 65 är skördaraggregatet för tung drift, men med låg vikt. Detta koncept gör det lämpligt för kranar med lång räckvidd. TH 75 MODELL TH 45 TH 55 TH 65 TH 75X DIMENSIONER Bredd, öppet aggregat, mm Bredd, stängt aggregat, mm Höjd till toppkniv, mm Höjd med rotator och länk, mm Vikt med rotator och länk, kg FÄLLNING / KAPNING Max. fällning / kapning diameter, mm Sågsvärd längd, mm Sågenhet SuperKap SupeKap SuperKap SuperKap MATNING / KVISTNING Matningshastighet, m/s 6,0/4,7 6,0/4,7 6,0/4,7 5,6/4,4 (240 l/min) (300 l/min) (300 l/min) (300 l/min) Max.öppning, matarhjul, mm Max.öppning, huvudknivar, mm Max. kvistningsdiameter spets mot spets, mm Antal fasta knivar, styck Antal rörliga knivar, styck TH 75/TH 75X aggregaten är konstruerade för slutavverkning i bestånd med tunga stammar. Den kraftiga konstruktionen hos TH75X gör att det även passar utmärkt på grävmaskinsbaserade applikationer.

10 10 Tekniska data MODELL 5H GT Egenvikt, från kg Typ 2480/2680/ Steg H GT 4900 Sisu 49 CWA 3A Effekt, kw 125 Vridmoment, Nm 700 Bränsletank, l 500 AdBlue tank, l - TRANSMISSION MOTOR H GT DIMENSIONER Typ 2640/ Hydrostatisk mekanisk 7180 Dragkraft, kn Växellåda växlar 3860 HYDRAULSYSTEM 5HP 5HP GT Oljetank, l 200 HYTT 2480/2680/ Flöde/ 1000 v/min, l/min Styrsystem: LOGSET TOC Batterispänning: 24V Säkerhetstestad 7240 Mätenhet TOC-MD DÄCK Fram 6HP GT 710/40-22, HP Bak / / /50-22,5 2640/ KRANALTERNATIV Mesera-Loglift 7520 L181V / L220V Lyftkapacitet, knm 138 / 188 Räckvidd, kran, m 8,3/10/11 ALTERNATIVT Skördaraggregat 3900 Modell 8H GT / H /3080 TH45, TH55, TH 65

11 11 6H GT 5HP GT 6HP GT 8H GT 10H Sisu 49 CWA Sisu 74 AWI Sisu 74 AWI Sisu 74 AWI Sisu 84 CTA 3A 3B 3B 3B 3A Hydrostatisk Hydrostatisk Hydrostatisk Hydrostatisk Hydrostatisk mekanisk mekanisk mekanisk mekanisk mekanisk växlar 2 växlar 2 växlar 2 växlar 2 växlar stad och godkänd hytt Tillval roterande och nivellerande hytt med halvautomatisk luftkonditionering TOC-MD TOC-MD TOC-MD TOC-MD TOC-MD 600/55-26,5 600/50-22,5 600/55-26,5 600/55-26,5 750/55-26,5 710/45-26,5 710/40-22,5 710/45-26,5 710/45-26,5 600/ / / / / / / / /55-34 L220V L220V L220V L240V L280V ,3/10/11 8,3/10/11 8,3/10/11 10,3 11 TH45, TH55, TH65 TH45, TH55, TH65 TH45, TH55, TH65 TH65, TH75 TH75

12 statiivi.fi Skördarprogram 06/12 Vi förbehåller oss rätten till ändringar. Alla tekniska specifikationer ska uppfattas enbart som riktgivande. Bilder och diagram visar inte alltid standardversionerna av maskinerna. Copyright Oy Logset Ab. Oy Logset Ab Hänninensvägen 2 FI Kvevlax FINLAND Tel Fax
