1 Borgholms kommun Solbergamarken, Solberga 3:1 och Tings Ene 1:14, Borgholm Rapport Geoteknik och dagvatten Handläggare: Martin Lyth Uppdragsledare: Daniel Glatz Granskare: Daniel Glatz Beställare: Borgholms kommun Projektnummer: Structor Miljö Öst Postgatan 2, Kalmar Tel vxl: Structor Miljö Öst Teknikringen 1E, Linköping Tel vxl: Structor Miljö Öst Kvarngatan 32, Västervik Telefon:

2 Rapportdata Rapportnamn Beställare Uppdrag Rapport Geoteknik och dagvatten Borgholms kommun Geoteknisk markundersökning och dagvattenutredning har utförts av Structor Miljö Öst AB Projektnr. Structor Uppdragsledare Granskare Handläggare Daniel Glatz Daniel Glatz Martin Lyth 1(9)

3 Innehåll Uppdrag... 1 Underlag... 1 Områdesbeskrivning... 1 Naturintresse, långbensgroda... 2 Geotekniska fält- och laboratorieundersökningar... 2 Mark och vattenförhållanden Geologiska förhållanden Hydrogeologiska förhållanden Ytvattenavrinning Radon... 4 Geoteknik, grundläggning Karaktäristiska värden Rekommendationer för grundläggning... 5 Dagvatten Dimensionerande flöden och volymer Dränering Översiktligt förslag till dagvattensystem... 7 Slutord och förslag på åtgärder... 8 Bilagor: Bilaga 1. Markteknisk undersökningsrapport - MUR Bilaga 2. Dagvattenberäkning Bilaga 3 Karta dagvatten 1(9)

4 Uppdrag Structor Miljö Öst AB har, på uppdrag av Borgholms kommun, genomfört en geoteknisk undersökning samt dagvattenutredning som underlag för detaljplanearbetet för Solbergamarken, del av Solberga 3:1 och Tings Ene 1:14 i Borgholms kommun. Området är beläget kustnära mellan Borgholms och Köpingsviks tätorter på norra Öland. Öster, söder och väster om området ligger befintlig villabebyggelse, och områdets norra gräns utgörs av strandlinje mot Östersjön. Inom områdets södra del finns planer att stycka av tomter för byggnation av enfamiljshus, och där måste markytan höjas något. I den norra delen planeras ett grönområde/strövområde med anlagda dammar/våtmarksområden. Detta PM avser att beskriva de geotekniska förutsättningarna inom aktuellt område samt ge rekommendationer för grundläggning av planerade småhus. Underlag Följande underlag har använts vid upprättande av denna utredning: 1. Markteknisk undersökningsrapport MUR Geoteknik, upprättad av Structor Miljö Öst AB, uppdragsnummer 17009, daterad Planbeskrivning, Detaljplan för Solberga 3:1 m.fl. Samrådshandling, Borgholms kommun, erhållen av beställaren. 3. Förslagshandling, situationsplan för planerad exploatering från exploatör, erhållen av beställaren. 4. Geologiutredning, Solbergamarken Solberga 3:1 m fl, Köpingsvik, erhållen av beställaren. 5. Planområde Solberga 3:1 och Tings Ene 1:14, Borgholms kommun. Calluna, daterad , erhållen av beställaren. 6. Inventering av långbensgroda samt bedömning av spridningspotential inför förslag till detaljplan vid Solbergamarken i Borgholms kommun. Ecocom, daterad , erhållen av beställaren 7. Ledningsunderlag från berörda ledningsägare. 8. Geologiska kartor från SGU. Jordartskartan, berggrundskartan, jorddjupskartan ( samt den tryckta hydrogeologiska kartan över Kalmar län SGU Ser Ah nr1. Områdesbeskrivning Planområdet utgörs i dagsläget av omväxlande öppna ytor (i sydvästra och nordvästra delen) samt ytor bevuxna med buskage eller strandskog. Där buskage och strandskog förekommer är växtligheten tät och svårframkomlig. Markytan inom området ligger i svag sluttning mot norr och Östersjön, med nivåer varierande mellan +0,6 à +0,8 i norr till +3,1 à +3,4 i söder. Markytans genomsnittliga lutning är ca 1, något brantare i söder och flackare mot norr. Bostäder planeras inom den södra delen av planområdet där terrängen är något högre, med markyta på varierande nivå +1,5 till +3,4, se figur 1. I dagsläget sköts avledning av nederbörd som faller i området huvudsakligen i två dagvattendiken som går utmed områdets västra och östra utkant. Det västra diket mynnar direkt i havet, medan det 1(9)

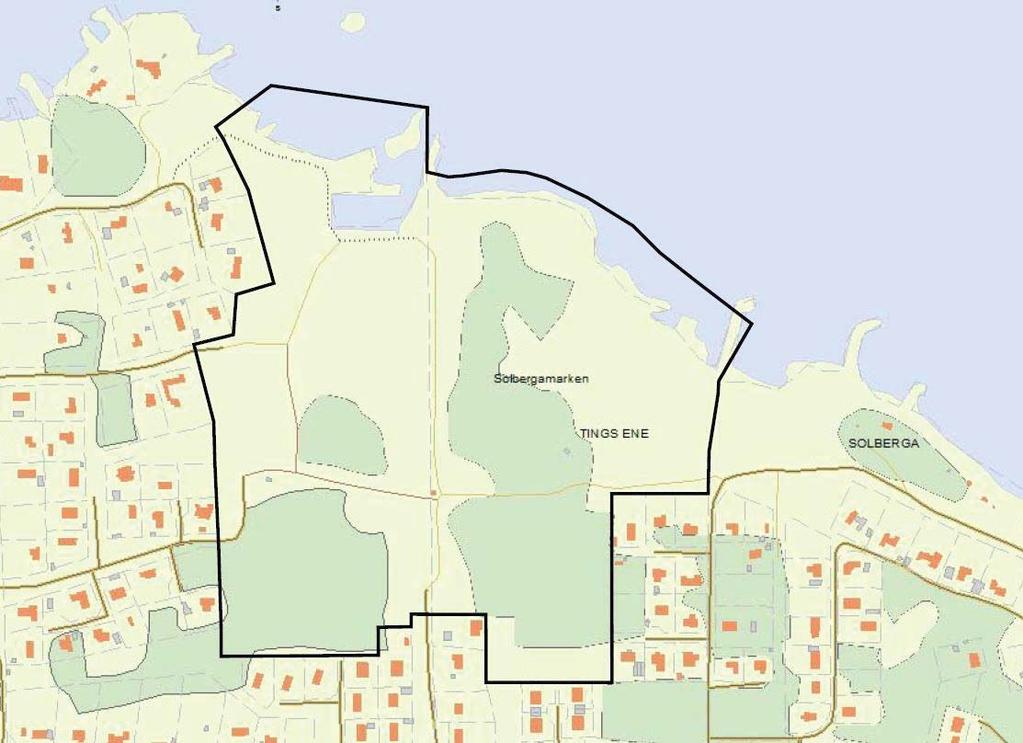

5 dike som går utmed östra gränsen går ut i ett relativt stort våtmarksområde som täcker relativt stor del av det nordvästra området. Figur 1. Planområde med ungefärlig del planerad för småhusbebyggelse markerad med röd färg. Söder om detaljplaneområdet passerar väg 136 och därefter höjer sig landborgskanten med en nivåskillnad på drygt 20 meter upp till den Öländska kalkstensplatån. Naturintresse, långbensgroda I den norra delen av planområdet finns det flera mindre våtmarker där det förekommer långbensgroda som är en rödlistad art (Ecocom ). Borgholms kommun vill verka för att långbensgrodan ska finnas i området samt att vattenhanteringssystemen och landskapet i den norra delen av planområdet utformas så att förutsättningarna för långbensgrodor förbättras. Förslaget till dagvattenhantering har därför utformats för att förbättra förutsättningar för långbensgrodor och rapporten har även granskats av sakkunnig Marcus Arnesson på Ecocom. Geotekniska fält- och laboratorieundersökningar Geotekniska fältundersökningar har utförts av ÅF Consult under perioden 1-2 mars Inmätning av borrpunkter samt lodning av grundvattennivåer utfördes av Structor Miljö Öst den 21 mars Samtliga fältundersökningar finns beskrivna i Markteknisk undersökningsrapport MUR Geoteknik, daterad , se bilaga 1. 2(9)

6 Mark och vattenförhållanden 6.1 Geologiska förhållanden Området består huvudsakligen av naturligt avsatt jord, med undantag av området närmast småbåtshamnen i nordväst där viss begränsad uppfyllning, upp till 0,6 m, skett huvudsakligen med friktionsjord, sand och morän. Inom den södra delen av undersökningsområdet där bostadsbyggnader planeras utgörs marken generellt av ett tunnare lager mulljord följt av friktionsjord, silt och sand, med inslag av lerskikt. Fastare siltig morän påträffas på varierande djup 0,2 till 1 m under markytan, med störst djup till morän i den norra utkanten av området, mot befintlig gång- och cykelväg. I norra delen av planområdet utgörs marken generellt av torv- eller mulljord, som från varierande djup 0,1 à 1 m under mark övergår till friktionsjord, silt och sand. Även inom detta område kan det finnas inslag av tunnare lerskikt i friktionsjorden. Fastare siltig morän påträffas på varierande djup 0,4 till 1,2 m under befintlig markyta, med störst djup i områdets nordvästra del nära småbåtshamnen. Djupet till berg har inte närmare undersökts, men kan enligt jorddjupskartan ( förväntas vara 0-5 meter i området. Enligt berggrundskartan och jordartskartan för området ( utgörs berggrunden i området av vittrad skiffer som överlagras av finkornig morän, vilket även jordmaterial i grävda diken väster om planområdet tyder på. Det innebär i praktiken att bergytan inte är distinkt utan är en mer eller mindre gradvis övergång från vittrad skiffer till finkornig morän. Både skiffern och finkornig morän kan förväntas ha låg genomsläpplighet för vatten. 6.2 Hydrogeologiska förhållanden I den södra delen av planområdet (GV1 och GV2) återfinns grundvattnet på nivå + 1,5 till +2,0, motsvarande 0,1 till 0,5 m under befintlig marknivå. I den norra delen av planområdet återfinns grundvattnet generellt något djupare. I nordvästra delen (17S01) påträffas grundvattnet på nivå +0,8 motsvarande 0,6 m under befintlig marknivå, medan i områdets nordöstra del (17S23 och 17S26) finns artesiskt grundvatten med trycknivå +1,8 och +1,2, motsvarande 1,2 respektive 0,2 m över befintliga marknivåer. Nivåmätningarna i Solbergamarken tyder på att grundvattnets generella strömningsriktning i lokalt området är norrut mot Östersjön samt uppåtriktad genom jordprofilen. På kalkstensplatån söder om detaljplaneområdet förväntas grundvattentrycket i berggrunden vara nära markytan (+20) medan grundvattentrycket i berggrunden under Kalmarsund norr om planområdet förväntas vara i havsnivå (+0). Nivåskillnaden ger upphov till en regional grundvattenströmning från platån, norrut mot havet och uppåt mot havet och de låglänta partierna nära strandkanten. Den stora regionala skillnaden i trycknivå kombinerat med jord och bergmaterialets låga genomsläpplighet bedöms vara orsaken till att grundvattennivån är över markytan i två grundvattenrör. Eftersom både skiffer och finkornig morän har låg genomsläpplighet förväntas flödet av uppströmmande vatten ur berggrunden vara litet. Ett betydande grundvattentryck kan byggas upp eftersom flödesmotståndet i materialet är stort, men mängden vatten som kan strömma fram ur berggrunden förblir liten av samma orsak. 3(9)

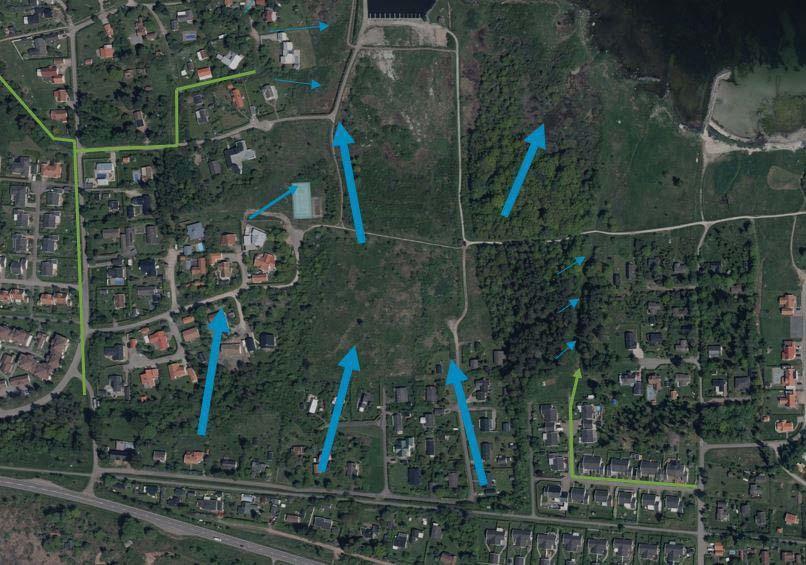

7 6.3 Ytvattenavrinning Enligt ledningsunderlag från Borgholms Energi AB är dagvattenledningsnätet mycket begränsat i området. Fastigheterna utmed delar av Ålfiskaregatan och Flundregatan, väst och nordväst om planområdet, är anslutna till dagvattennät som övergår till öppet dagvattendike med avledning i Östersjön. Fastigheter utmed Stenstigen sydost om planområdet är anslutna till ledningssystem som mynnar i det dagvattendike som går utmed planområdets östra gräns. Övriga fastigheter verkar ha lokalt omhändertagande av dagvatten, sannolikt genom infiltration i områdets grönytor. I dagsläget sker ytvattenavrinningen huvudsakligen naturligt mot norr och de mer låglänta områdena närmast stranden, se figur 2 nedan. Viss avrinning sker även till de dagvattendiken som går utmed planområdets nordvästra och östra gräns. Med hänsyn till områdets tunna jordlager och betydande grundvattentryck i underliggande morän och berggrund är möjligheterna till naturlig infiltration i den flackare, norra delen av planområdet begränsad, och planområdets nordvästra del utgörs i dagsläget till stor del av våtmark med vatten stående i markytan. Det förefaller troligt att utströmning av grundvatten från underliggande skiffer gör att våtmarken inte torkar ut. Figur 2. Schematisk bild av ytavrinning (blå pilar) samt befintliga dagvattenledningar (grön markering). 6.4 Radon På grund av ytligt grundvatten i området kunde inga mätningar av markradon genomföras i samband med fältundersökningen. 4(9)

8 Med hänsyn till förekommande skiffer i området, vilket generellt ska betraktas som en radonhaltig bergart, rekommenderas att marken inom planområdet betraktas som högradonmark där radonsäker grundläggning utförs. Geoteknik, grundläggning 7.1 Karaktäristiska värden Grundläggning av byggnader dimensioneras enligt BFS 2013:10, EKS 9 i geoteknisk kategori 2 (GK2). Karaktäristiska värden erhålls genom multiplicering av en statistiskt värderad omräkningsfaktor (η) på härledda värden. Multiplicering sker dock ej på värden som direkt hämtats från empiriska tabeller, i detta fall densitet och elasticitetsmodul. För detaljer kring härledda värden hänvisas till Markteknisk undersökningsrapport MUR Geoteknik, daterad Karaktäristiska värden för området redovisas i tabell 1 nedan. Tabell 1. Karaktäristiska värden för Solbergamarken, del av Solberga 3:1 och Tings Ene 1:14. För nivåer i respektive undersökningspunkt hänvisas till sektionsritning G G Plattgrundläggning η=0,92 Jordart γ [kn/m 3 ] γ [kn/m 3 ] c u [kpa] φ [ ] E-modul [MPa] Lös lera Sand alt silt Siltig morän Rekommendationer för grundläggning Grundläggning av byggnader kan utföras med plintar som grävs ner till fast morän eller ytligt med platta på packad fyllning på fast morän. Befintligt mulljordslager samt lös organisk jord och silt/lera schaktas bort där det är motiverat av grundläggningsskäl. Packad fyllning över nuvarande markyta utförs med bergkross eller motsvarande som läggs ut och packas enligt AMA Anläggning 13. Grundläggning och utfyllnad bör utföras på sådant sätt att grundvattennivån i området inte påverkas. För att minimera risken för grundvattensänkning bör urschaktning av befintlig jord endast göras där det är motiverat av grundläggningsskäl. Vid sådan urgrävning av täta jordmaterial (t.ex. lera) bör den urgrävda jorden ersättas med material som också har låg vattengenomsläpplighet upp till nuvarande markyta. Ledningsgravar under nuvarande markyta bör utföras med lertätningar för att förhindra dränering av grundvatten under nuvarande markyta. Vid utfyllnad över nuvarande markyta kan det uppstå grundvattenhöjning i fyllnaden. I utfyllnad bör dränering anläggas som motverkar att grundvattenytan stiger upp över nuvarande marknivå. Utfyllnad bör utföras med jordmaterial som har god genomsläpplighet. Uppfyllning av områdets markyta kan innebära att viss sättning i mark utvecklas. Med hänsyn till det tunna jordlagret bedöms dessa vara mycket begränsade. Siltig jord och ytligt grundvatten kan innebära risk för flytjordsproblem. Vid schakt under grundvattenytan kan länshållning av schakt erfordras. 5(9)

9 Dagvatten från tak och hårdgjorda ytor inom bostadsfastigheter bör infiltreras lokalt på varje fastighet. Övrigt dagvatten som inte kan infiltreras bör avledas till dagvattensystem. Dammar och andra vattenanläggningar bör inte byggas med tätskikt i botten utan grundvatten behöver kunna strömma upp fritt till ytan. Om markanläggningar ändå byggs med tät botten behöver det säkerställas att grundvatten kan dränera ut under tätskikt utan att trycka upp tätskikt. Med hänsyn till att berggrunden i området sannolikt utgörs av alunskiffer bör området klassas som högradonmark och radonsäker grundläggning bör utföras. Dagvatten 8.1 Dimensionerande flöden och volymer Beräkningar av dimensionerande dagvattenflöden och maximal vattenvolym som kan förväntas behöva hanteras i utjämningsmagasin har utförts enligt rekommenderade vattenflödesberäkningar i Svenskt Vatten publikation P110 Avledning av dag-, drän- och spillvatten del II, hydraulisk dimensionering. Vid beräkningarna har det antagits rimligt att dammarna dimensioneras för regn med en återkomsttid på 10 år, men då området inte är översvämningskänsligt har även beräkningar för regn med återkomsttid 5 år utförts. Vid framtagandet av dimensionerande regnintensitet enligt rekommendationer i Svenskt Vatten P110 har ett Z-värde på 10 antagits för aktuellt område. Avrinningsområdets yta har uppskattats med hjälp av befintligt ledningsunderlag samt områdets topografi, varefter arealen togs fram med AutoCad Civil 3D. Avrinningsområdets totala yta uppgår till 11,3 ha, varav 5,3 ha utgörs av naturmark. Utifrån flygfoto över området delades resterande yta, som utgörs av villabebyggelse, i hårda ytor (tak och asfalterade ytor, ca 15 %), halvhårda ytor (grusade och stenlagda ytor, ca 5 %) och mjuka ytor (gräsmatta och naturmark, 80 %). För uppskattad storlek på respektive yta och antagen avrinningskoefficient, se tabell 2. Tabell 2. Ingående parametrar vid beräkning av dimensionerande dagvattenflöde. Yta [m 3 ] Areal [ha] Avrinningskoefficient φ [-] Anmärkning Total yta ,3 - Naturmark, mjuk yta ,3 0,15 Bebyggd mark ,0 - - varav hård yta (15%) ,9 0,8 Tak- och asfalterade ytor - varav halvhård yta (5 %) ,3 0,5 Grusade och plattsatta ytor - varav mjuk yta (80 %) ,8 0,15 Gräsmattor, grönytor Beräkning av dimensionerande dagvattenflöde har utförts för regn med olika varaktighet, enligt rationella metoden där totala dagvattenflödet utgörs av summan av dagvattenflöden från respektive marktyp. Vid dimensionering av utjämningsdammen antas att utflödet till dammarna nedanför utjämningsmagasinet är 5 l/s, vilket är en förenkling då utflödet i verkligheten kommer att styras av flera faktorer. Beräkningarna visar att utjämningsdammen kan dimensioneras utifrån ett 10-årsregn med varaktighet 18 timmar, och bör då ha en utjämningsvolym på drygt 800 m 3. För 5-årsregn är 6(9)
