1 SYSTEM FÖR BRANTA TAK Gör det möjligt att uppfylla höga anspråk

2 Kvalitet från Bauder På hög nivå Tack vare vår mångåriga erfarenhet som tillverkare av asfaltmembran och värmeisolering känner vi bättre än någon annan till de många krav som ställs på tak. Banbrytande innovationer Bauder har med banbrytande innovationer både när det gäller värmeisoleringssystem på sparrar och alla typer av mattor för branta tak på ett avgörande sätt bidragit till att moderna produkters materialegenskaper uppfyller högt ställda kvalitetskrav. Systemlösningar från en enda leverantör När det gäller kvalitet och säkerhet tar vi alltid ett helhetsgrepp. Därför erbjuder vi mer än enbart enskilda produkter för branta tak: vi levererar kompletta systemlösningar. Alla komponenter från Bauder är optimalt avstämda med varandra det gäller även de tillbehör du kan tänkas behöva. Du behöver aldrig fundera över om det är möjligt att kombinera våra produkter. Det är redan givet på förhand. Därmed kan du alltid erbjuda dina kunder en lämplig kvalitetslösning redan från början. Den här broschyren ger dig en översikt över Bauders omfattande urval av system för branta tak. För att de specifika kraven i varje enskilt fall ska kunna uppfyllas kan alla våra mattor och isoleringselement kombineras på ett mycket flexibelt sätt. Det förenklar planeringen och gör att installationen kan utföras snabbt, säkert och ekonomiskt. Kompetent rådgivning Enastående produkter är naturligtvis inte allt. För att uppnå ett perfekt resultat erbjuder Bauder också alltid heltäckande rådgivning av experter gärna direkt på plats. Vi ser fram emot att prata med dig om dina planer. 2

3 3

4 Varierande krav Mångsidiga lösningar Branta tak kräver att man tar hänsyn till fler funktionella aspekter än för någon annan takform. Förutom skydd mot nederbörd är värmeisolering det viktigaste särskilt om det handlar om bostadsutrymmen direkt under taket. Branta tak kräver att man tar hänsyn till fler funktionella aspekter än för någon annan takform. Förutom skydd mot nederbörd är värmeisolering det viktigaste särskilt om det handlar om bostadsutrymmen direkt under taket. Ett brant tak ger dock byggherren mycket mångsidiga möjligheter till utformning enligt personliga önskemål. Både när det gäller takets form, taktäckningsmaterialet och den invändiga beklädnaden finns det nästan oändligt många attraktiva alternativ. För fackmannen innebär denna mångfald en värdefull möjlighet. Kostnadseffektiva lösningar som ger ett gott resultat både in- och utvändigt kräver nämligen en omfattande kompetens. Optimal isolering: värmeisolering på sparrar Moderna värmeisoleringssystem på sparrar ger utmärkta förutsättningar för en optimal isolering. De möjliggör samtidigt förhöjda estetiska kvaliteter i rummen, t.ex. med synliga träpaneler på frilagda taksparrar stilfullt, utrymmeseffektivt och kostnadsbesparande. 4

5 Det lönar sig att planera rätt från början De flesta byggherrar är medvetna om att bostadsutrymmen direkt under taket är attraktiva. Skydd av takkonstruktionen och optimal värmeisolering blir därför allt viktigare inslag vid byggprojekteringar. Med värmeisoleringssystem på sparrar kan ökad komfort kombineras med kostnadseffektivitet: minskade kostnader för arbete och material under byggfasen och ett jämnt inomhusklimat med varaktigt låga energikostnader under användningsfasen. Goda argument för utbyggnad och renovering Problem med uppvärmningen om vintern och tryckande värme på sommaren många äldre vindsvåningar är i stort behov av renovering. Med ny, effektiv värmeisolering kan bostadsmiljön förbättras avsevärt. Isolering på sparrar är en särskilt intressant renoveringslösning för husägare: den görs från utsidan, utan ingrepp i rummen. Inget buller, ingen smuts övertygande argument för många. Kan även göras vid utbyggnad av befintliga tak. 5

6 Skyddsskikt för branta tak Säkerhet med system I illustrationen nedan visas ett exempel på de tre funktionsskikten för branta tak och deras placering mellan taktäckning och invändig beklädnad. Vilka material som används för dessa skikt i enskilda fall beror på de specifika kraven för taket. Med Bauders systemlösningar kan rätt kombination för varje situation erbjudas. Ett andra vattenavledande skikt Under taktäckningen utgör ett undertak, en underbeläggning eller en takduk ett andra skyddsskikt mot fukt och väderpåverkan. Det förhindrar att t.ex. slagregn, yrsnö eller smältvatten tränger in i takkonstruktionen och värmeisoleringen. Då detta andra vattenavledande skikt är det enda som skyddar byggnaden mot eventuella skador om taktäckningsmaterialet är defekt måste det uppfylla höga krav redan från början. Värmeisolering Kraven på takisolering har blivit strängare år från år till följd av ny reglering (i Tyskland exv. den nya energisparförordningen, EnEV). Optimal värmeisolering är en god investering, både för människa och miljö: det innebär energibesparingar och minskade utsläpp, sänker uppvärmningskostnaderna och ökar boendekomforten. I dag är isolering på sparrar allmänt erkänd som den effektivaste metoden eftersom den bildar ett isolerande skikt utan köldbryggor över hela taket. Naturen är obeveklig Taket är den hårdast belastade delen av en byggnad och alltid utsatt för stora påfrestningar. Tak måste klara både sträng kyla och tryckande värme. De måste stå emot kraftiga rörelser i byggnaden på grund av vindlaster och även miljöpåverkan som exempelvis hagel. Endast taktätning av hög kvalitet med goda marginaler kan stå emot dessa påfrestningar. På grund av den globala uppvärmningen kan vi förvänta oss att medeltemperaturen ökar för varje år. Extrema väderförhållanden som orkaner, värmeböljor, översvämningar och hagel blir allt vanligare även i Europa. Ett slående exempel är från 2013 då spetsiga hagelkorn stora som golfbollar föll i Reutlingen i södra Tyskland och förstörde ett stort antal tak längs med flera gator. Endast en robust, sluten takisolering kan under sådana omständigheter förhindra invändiga skador. Ett sådant skyddande skikt kan då värt mycket för huset. 6

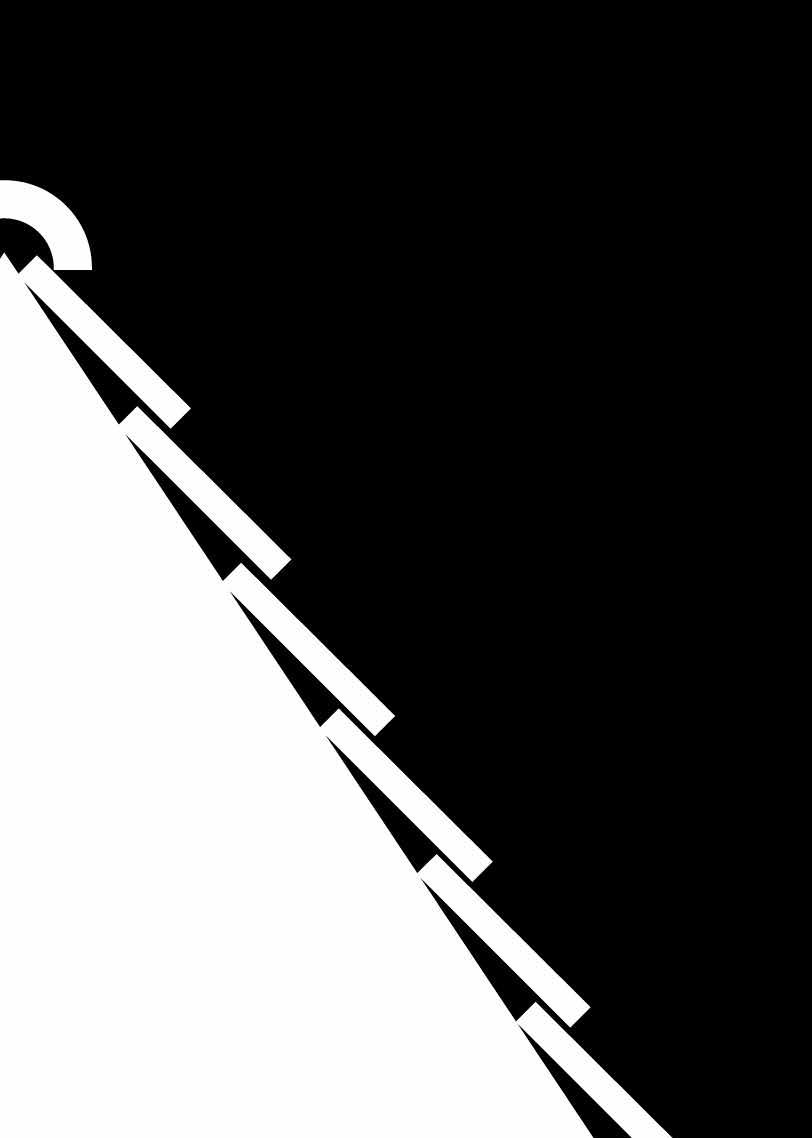

7 Taktäckning Skyddar mot väderpåverkan och utgör det första vattenavledande skiktet, t.ex. betongtakpannor, tegelpannor, metall Andra vattenavledande skiktet Skyddar mot vattenstänk och smältvatten under taktäckning en Värmeisolering Skyddar mot temperaturvaria tioner och värmeförlust Ångspärr/ångbroms Skyddar värmeisoleringen mot fukt från inomhusluften Invändig beklädnad t.ex. t.ex. trä, träfiber eller gipsskiva Ångspärr/ångbroms För att förhindra att fukten från inomhusluften tränger in i värmeisoleringen måste en ångspärr eller en ångbroms, beroende på konstruktion, alltid sättas upp i samband med takuppförande. Annars leder kondenserande fukt från inomhusluften oundvikligen till uppkomst av mögel och röta i takkonstruktionen. En fuktig värmeisoleringen leder dessutom till en väsentligt försämrad isoleringseffekt. 7

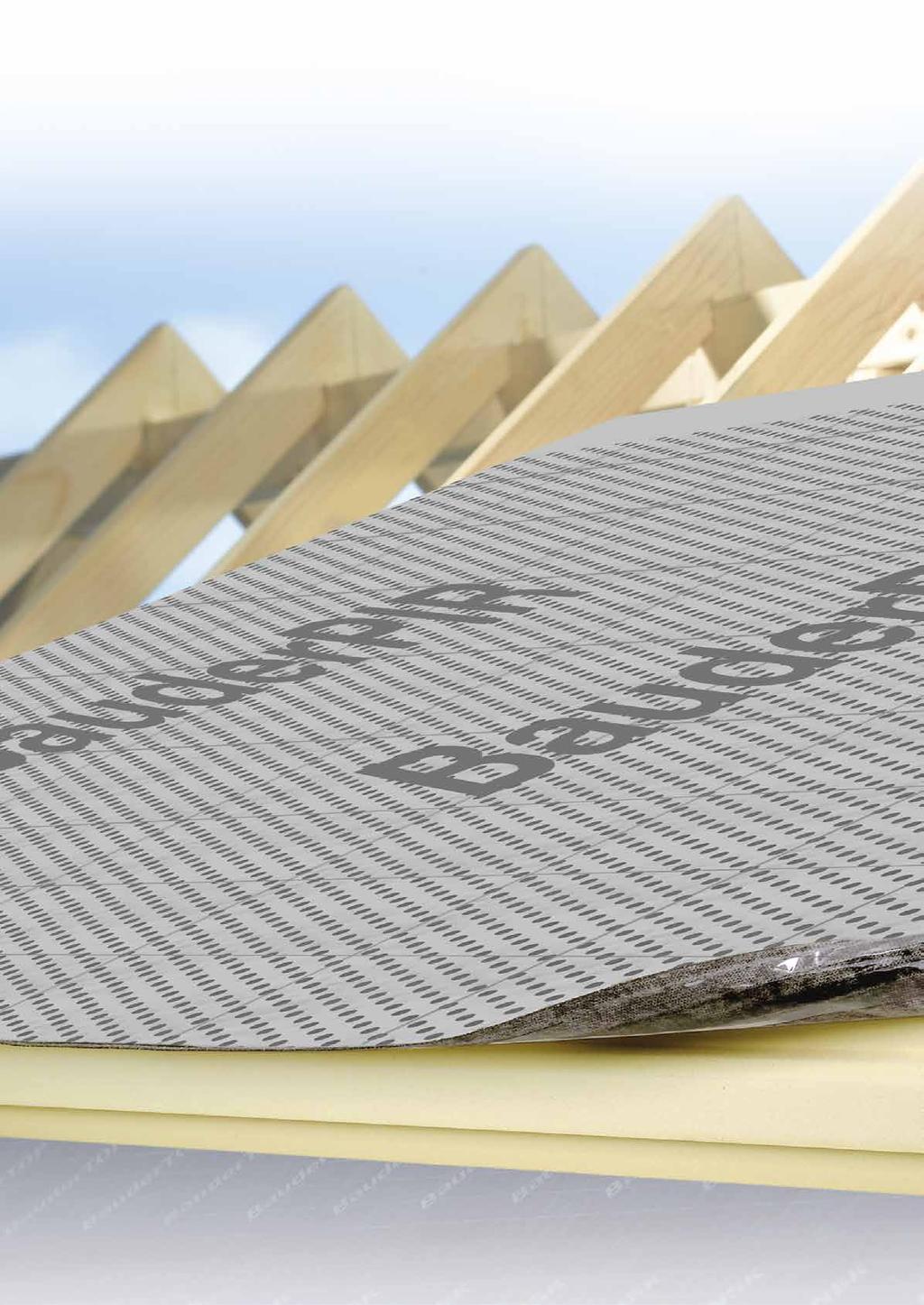

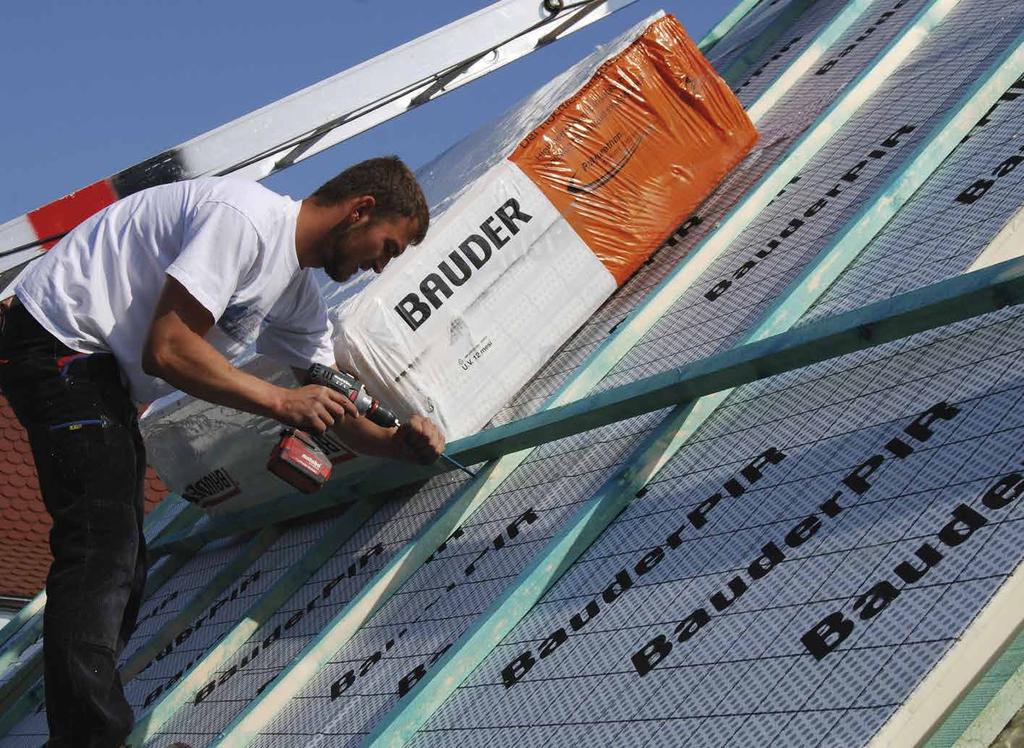

8 Värmeisolering: alltid bäst på sparrarna Optimal värmeisolering snabb och säker installation Isolering på sparrarna säkerställer bådadera. Den läggs helt enkelt som ett slutet isolerande skikt utvändigt på takkonstruktionen och fästs statiskt i ribbor med specialskruv från Bauder. BauderPIR isoleringsmaterialet med höga prestanda De olika BauderPIR-isoleringskomponenterna möjliggör installation av tre eller flera skikt i ett enda arbetssteg. Bästa isoleringsprestanda i alla väder Täckskiktet på undersidan tillsammans med det lufttäta skiktet som läggs på sparrarna eller träpanelerna fungerar som en ångspärr/ ångbroms. På ovansidan utgör den pålimmade textil- eller polymerasfaltmembran med sina självklistrade överlappningar ett andra skikt (limmad underbeläggning enligt gällande branschregler). Säkert skyddat däremellan ligger ett lager av mycket värmeisolerande PIR-hårdskum. Mer information om BauderPIR-systemkomponenter som ett andra vattenavledande skikt finns i broschyren Undertak, underbeläggning och takduk. 8

9 Isolering på sparrarna den överlägsna systemlösningen Isolering mellan sparrarna Isoleringseffekt Slutet isoleringsskikt utan köldbryggor Skydd för hela takkonstruktionen Köldbryggor i sparrområdet Belastning på takkonstruktionen på grund av temperatur-/fuktighetsvariationer Byggnadsteknik Valfri höjd på isoleringsmaterialet enligt behov Ingen dubbel isolering i äldre byggnader Ingen tilläggsisolering under sparrarna Besparingspotential i nybyggnationer tack vare statiskt uppmätta sparrar Isoleringsskiktet begränsas av sparrarnas höjd Ofta inte tillräckligt för att uppfylla EnEV ytterligare isoleringsåtgärder krävs Onödiga merkostnader vid nybyggnation: sparrarnas höjd måste beräknas efter den tjocklek som isoleringsskiktet kräver Installation Flera funktionsskikt i ett arbetssteg Görs utvändigt: enklare åtkomst till detaljer Utan ingrepp i rummen Perfekt lösning: snabb, exakt, ekonomisk Ett arbetssteg per skikt krävs Görs oftast inifrån: trångt och hög arbetshöjd Buller och smuts inne i bostadsutrymmen Avgörande nackdelar: omständligt och leder till värmeförlust Skydd mot oväder BauderPIR är rassäkert och motståndskraftigt mot hagel viktigt vid defekter på taktäckningsmaterialet! Skydd mot värme Med BauderPIR förblir rummen under taket svala även under sommaren. Detta har fastställts i oberoende vetenskapliga studier* Skydd mot kyla BauderPIR är klassificerats som WLS 022 (motsvarar en värmeledningsförmåga på 0,022 W/ (mk)). Detta innebär: bästa isoleringsprestanda vid minsta tjocklek. Brandskydd BauderPIR erbjuder högsta möjliga säkerhet eftersom det varken glöder, smälter eller droppar ner vid antändning. Ljudisolering Omfattande studier belägger BauderPIR:s ljudisolerande kvaliteter. Säkerställer en behaglig ljudnivå inomhus. 9

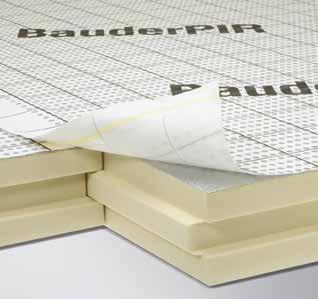

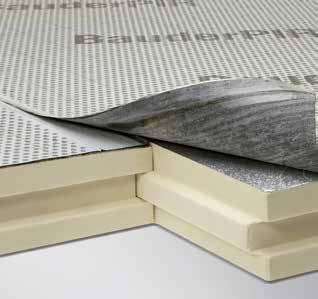

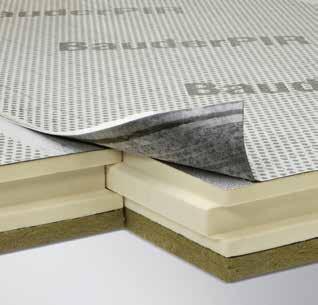

10 BauderPIR värmeisoleringssystem Värmeisoleringselement på sparrarna BauderPIR SWE Det ljudisolerande värmeisoleringselementet Användningsområde: Värmeisolering på sparrar/träpaneler/betong Särskilda egenskaper: Bländfri polymerasfaltmembran med extra robust ovansida 10 cm breda självlimmande vertikala och horisontella överlappningar Isoleringskärna: polyuretanhårdskum (PIR); WLS 022 Omslutande specialsammanfogning med spont och not Ljudisoleringsplatta på undersidan, WLS 035 BauderPIR PLUS Det extra robusta värmeisoleringselementet Användningsområde: Värmeisolering på sparrar/träpaneler/betong Särskilda egenskaper: Bländfri polymerasfaltmembran med extra robust ovansida 10 cm breda självlimmande vertikala och horisontella överlappningar Isoleringskärna: polyuretanhårdskum (PIR); WLS 022 Omslutande specialsammanfogning med spont och not BauderPIR SF Det robusta värmeisoleringselementet Användningsområde: Värmeisolering på sparrar/träpaneler/betong Särskilda egenskaper: Diffusionsöppen och bländfri specialmatta på ovansidan 10 cm breda självlimmande vertikala och horisontella överlappningar Isoleringskärna: polyuretanhårdskum (PIR); WLS 022 Omslutande specialsammanfogning med spont och not 10

11 BauderPIR SDS Värmeisoleringselementet med diffusionsförmåga Användningsområde: Värmeisolering på sparrar/träpaneler/betong Särskilda egenskaper: Diffusionsöppen och bländfri specialmatta på ovansidan 10 cm breda självlimmande vertikala och horisontella överlappningar Isoleringskärna: Polyuretanhårdskum (PIR); WLS mm; WLS mm Omslutande specialsammanfogning med spont och not BauderPIR AZS Extra värmeisoleringselementet med diffusionsförmåga Användningsområde: Extra värmeisoleringselement med diffusionsförmåga på sparrarna i kombination med isolering mellan sparrarna Särskilda egenskaper: Diffusionsöppen och bländfri specialmatta på ovansidan 10 cm breda självlimmande vertikala och horisontella överlappningar Isoleringskärna: polyuretanhårdskum (PIR); WLS 028 Omslutande specialsammanfogning med spont och not BauderPIR TP-Kombi Extra värmeisoleringselementet Användningsområde: Extra värmeisolering i kombination med isolering på sparrarna samt lufttätt skikt Särskilda egenskaper: Lufttätt skikt på ovansidan i enlighet med DIN 4108, del 7 (sd-värde ca 25 m) 10 cm breda självlimmande vertikala och horisontella överlappningar Isoleringskärna: polyuretanhårdskum (PIR); WLS 023 Omslutande specialsammanfogning med spont och not 8 mm gipsfiberplatta på undersidan för tapetsering, målning och putsning 11

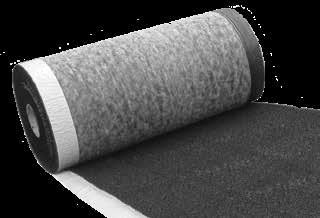

12 Systeminnovation med säkra material: Det andra vattenavledande skiktet Även ett av de bästa skydden kan förbättras. Bauder har med banbrytande asfalttakmmembran alltid legat i framkanten när det gäller teknik för branta tak. Märket BauderTOP är för många yrkesmän fortfarande synonymt med kvalitetstakmattor för branta tak. Säkerhet, kvalitet och effektivitet står alltid i fokus vid vidareutveckling av produkter. Det kan handla omtidsbesparande självlimmandefogteknik eller diffusionsöppenhet Bauder erbjuder lösningar för alla tillämpningar och krav. Ventilerat eller oventilerat? För att undvika skador på grund av fukt i takkonstruktionen och värmeisoleringen måste det andra vattenavledande skiktet antingen förses med ett ventilerat skikt på undersidan eller, i en oventilerad konstruktion, en diffusionsöppen takmembran användas som låter fukt som har trängt in i eller finns i byggnadsmaterialet avdunsta. I båda fallen utgör asfaltmmembran från Bauder det optimala skyddet. Det finns också en lösning som både ger tillräckligt väderskydd och värmeisolering: isoleringssystemet BauderPIR på sparrarna, med ett integrerat andra vattenavledande skikt BauderTOP DIFUPLUS Diffusionsöpppen underlagsduk med flexibel fogningsteknik (sd 0,1 m) BauderTOP DIFUTEX NSK Diffusionsöppen asfaltunderbeläggningsmembran, självlimmande fogar och mycket robust (sd 0,1 m) Undertak, vattentätt Undertak, regntätt Underbeläggning, limmad 12

13 Med eller utan panel? Tak med en extra träpanel och undertak eller underbeläggningsmattor ovanpå ger i regel ett bättre skydd. De diffusionsöppna underbeläggningsmattorna från Bauder kan läggas på panelen eller om det inte finns någon panel direkt på värmeisoleringen mellan sparrarna. Höga krav kan uppfyllas även utan panel, om man i stället för isolering mellan sparrarna lägger Bauder- PIR-värmeisoleringselement direkt på sparrarna (se sidan 8). Diffusionsöppna asfaltmmembran säkerhet utan kompromisser Det andra vattenavledande skiktet görs i dag allt oftare i diffusionsöppet utförande. Tack vare en patenterad ytbeläggningsmetod har Bauder lyckats kombinera de välkända fördelarna med asfalt tålighet och täthet med en mycket hög grad av diffusionsöppenhet (sd 0;1 m). De diffusionsöppna underbeläggningsmattorna från Bauder öppnar därmed upp helt ny möjligheter med säkra oventilerade konstruktioner i branta tak. Självlimmande fogteknik ekonomiskt och effektivt Underbeläggnings- och undertakmattorna med självlimmande fogar från Bauder möjliggör en ytterst snabb installation med bästa tänkbara täthet i överlappningsområdet. En sådan limmad underbeläggning kan tillverkas även för diffusionsöppna takkonstruktioner helt i enlighet med gällande branschregler. Det går även att på ett enkelt och säkert sätt åstadkomma en lufttät takkonstruktion enligt EnEV och DIN 4108, del 7. Robust skydd för ventilerade tak För traditionella takkonstruktioner med ventilation har Bauders asfaltmmembran under många år varit måttstocken i alla skyddskategorier. BauderTOP UDS uppfyller med ett enda lager de höga kraven på vattentätt eller regntätt undertak (tilläggsåtgärder krävs) BauderTOP TS 40 NSK Ej diffusionsöppen asfaltunderbeläggning med självlimmande fogar (sd ca 20 m) BauderTOP UDS Ej diffusionsöppen asfaltunderbeläggningsmembran, foglimmad och extra robust (sd > 100 m) En detaljerad lista med krav och systemutföranden finns i broschyren Undertak, underbeläggning och takduk med Bauder-takmattor för branta tak. 13

14 Bauder kompletta system för metalltak Värmeisolering och separationsskikt för metalltak BauderPIR MDE (WLS 022) värmeisolering av hög kvalitet och robust underkonstruktion (22 mm träfiberskiva) i ett BauderTOP VENT NSK Asfaltkvalitet för varaktig säkerhet, separationsskikt av metall som läggs på BauderPIR MDE Copyright: PREFA 14 Taktäckning med metall, t.ex. titanzink, koppar, aluminium, kvalitetsstål eller förzinkat stål är ett tekniskt och estetiskt anspråksfullt alternativ. Vid taktäckning med metall måste dock två viktiga krav uppfyllas: För infästning av metalltaktäckningen krävs en heltäckande underkonstruktion av trä. Systemet BauderPIR MDE för isolering på sparrarna på metalltak är en lösning som kombinerar värmeisolering och limmade träfiberskivor. På så sätt kan arbetskostnaderna sänkas rejält, eftersom det endast krävs ett enda installationsmoment, i stället för tre eller ännu fler. Med BauderPIR MDE/MSE är det möjligt att skapa en tilltalande, synlig invändig takkonstruktion, men systemet passar även perfekt för taktäckning med skiffer, träspån, asfalt- eller fibercementskivor. Fukt under metalltaktäckningen måste kunna avledas på ett säkert sätt Ledande metalltakstillverkare rekommenderar det diffusionöppna, separationsskiktet av metall med självlimmande fogar: Bauder- TOP VENT NSK. Det är försett med ett speciellt dräneringsskikt som förhindrar fuktansamling och därmed skyddar metalltaktäckningen. BauderTOP VENT NSK är även lämpligt för lodräta metallfasader.

15 Branta tak Ordlista Isolering på sparrar Mycket effektiv isoleringsmetod där isoleringsskiktet läggs direkt på sparrarna. Därigenom uppstår ett slutet värmeisolerande skikt som skyddar både bostadsutrymmen och takkonstruktionen. Ångspärr/ångbroms Skikt i taket som hindrar fukt från att tränga in i värmeisoleringen, antingen fullständigt (ångspärr) eller i hög grad (ångbroms). Ett fuktigt isoleringsskikt innebär en betydligt sämre isoleringseffekt. Diffusion Vattenånga som sprids genom byggnadsdelar (t.ex. trä eller sten, dock inte metall). På vintern leder den höga lufttemperaturen och luftfuktigheten i rummen till att ett högt ångtryck uppstår: vattenmolekylerna pressas ut utan att det krävs en luftrörelse (i motsats till konvektion). Energisparförordningen Sedan 2009 gäller en ny förordning om energibesparing i Tyskland, Energieeinsparverordnung (EnEV). Den ställer specifika krav på värmeisolering vid nybyggnation och kräver även särskilda åtgärder vid nyinstallation, ombyggnad, byte eller renovering av utvändiga konstruktioner i äldre byggnader. K-värde se U-värde Kombinationsisolering Kombinationsisolering innebär att isolering mellan sparrarna kombineras med ett ytterligare isoleringsskikt ovanpå eller under sparrarna. På så sätt kan nackdelarna med isolering enbart mellan sparrarna undvikas och smala takkonstruktioner realiseras. Konvektion Luftströmning som styrs av skillnader i lufttryck. Leder till avsevärda värmeförluster via fogar i byggnadsdelar som inte är lufttäta och oönskad fuktinträngning. Via konvektion kan upp till 1000 gånger mer luftfuktighet tränga in i konstruktionen jämfört med diffusion. Polyuretan (PIR) Hårdskum av polyuretan lämpar sig på grund av dess låga värmeledningsförmåga och särskilda materialegenskaper (böjhållfast, biologiskt neutralt) utmärkt som värmeisoleringsmaterial. Föreskriven lutning Nedre gräns för lutning som ett visst taktäckningsmaterial kräver för att vara tillräckligt regntätt. U-värde U-värdet (värmegenomgångskoefficient, tidigare K-värde) betecknar i hur stor utsträckning byggnadsdelar släpper igenom värme. Ju bättre byggnadsdelens värmeisoleringsförmåga är, ju lägre är U-värdet. Det anges med formeln W/m²K, och betecknar energiförlusten per kvadratmeter vid en temperaturskillnad på 1 C. Undertak Den anspråksfullaste och säkraste skyddskategorin för det andra vattenavledande skiktet under taktäckningen, utfört som vattentätt eller regntätt undertak. Underbeläggning Medelskyddskategori för det andra vattenavledande skiktet, utfört som limmad eller överlappad underbeläggning beroende på kraven. Takduk Det enklaste utförandet av det andra vattenavledande skiktet under taktäckningen, spänns fritt över sparrarna. Isolering under sparrar Metod för isolering under sparrarna: medför värmeförluster via väggarna och ett minskat bostadsutrymme. Isolering mellan sparrarna För att kraven i EnEV ska uppfyllas kräver denna isoleringsmetod ofta en högre höjd på sparrarna än vad som är nödvändigt ur rent statiskt hänseende. Sparrarna och alla mellanväggar bildar dessutom oönskade köldbryggor. 15

16 Bauder AB Edvin Widéns Väg Vinslöv Telefon +46 (0) Alla uppgifter i den här broschyren baseras på bästa tillgängliga teknik. Vi förbehåller oss rätten till ändringar. Se till att vara uppdaterad om bästa tillgängliga teknik vid tidpunkten för beställningen. Tryckt på papper från ansvarsfullt skogsbruk med kontrollerat ursprung. 0200BR/0813 SE
