1 EN GUIDE ÖVER SKYDDANDE MATERIALSKIKT I: TAK-VÄGG GOLV - GRUND 1

2 Tak Tak Underlagsprodukter fungerar som ett skyddande och vattenavledande skikt under yttertak av exempelvis takpannor, plåt eller ytpapp. Det underliggande skyddet agerar också yttertak för fukt och nederbörd under byggtiden, tills det att taket är helt färdigställt. Generellt delas underlagsprodukter in i underlagstäckningar (underlagspapp/byggpapp och underlagstäckning/underlagsduk) som monteras på fast träunderlag eller underlagsduk för frihängande konstruktioner utan fast underlag. Fakta T-Tak Evo 1000 mm x 25 m Taklutning minst 6 (1:10) Kan klamras Rivstark Snabb montering Låg vikt 30 års garanti Ångtät T-Tak Evo Underlagstäckning för montage på fast ventilerat träunderlag. Rivstark, lättarbetad och helt tät lättviktsprodukt med högpresterande bitumenklisterkant. Beprövad originalprodukt med lång erfarenhet på marknaden. Undertaksbeläggning för yttertak som: Shingel, Plåttak (plant, profilerat), Ytpapp (ej svetspapp) och Takpannor (tegel, plåt, betong) Evo remsa (takfotsremsa) K-36 Tätklister Mögelstopper Tätningstejp bitumen Fakta T-Diff 1500 mm x 30 m 1500 mm x 50 m Taklutning, minst 14 (1:4) Dubbla klisterkanter Diffusionsöppen Genomtrampningssäker T-Diff Underlagstak för frihängande takstolsmontering (ej fast underlag). Diffusionsöppet och armerat specialmembran för främst lufttäta och ej ventilerade undertak. Ger moderna fuktsäkra och energisparande takkonstruktioner som andas men samtidigt är vattenavledande. Bra fixerande klisterkanter i överlappen samt genomtrampningssäkrad. Undertak för läktade yttertak som: Takpannor (tegel, plåt, betong) Profilplåttak Skarvband butyl Läkttätningsband Distanser 2 För monteringsanvisningar, produktblad och övrig information, se

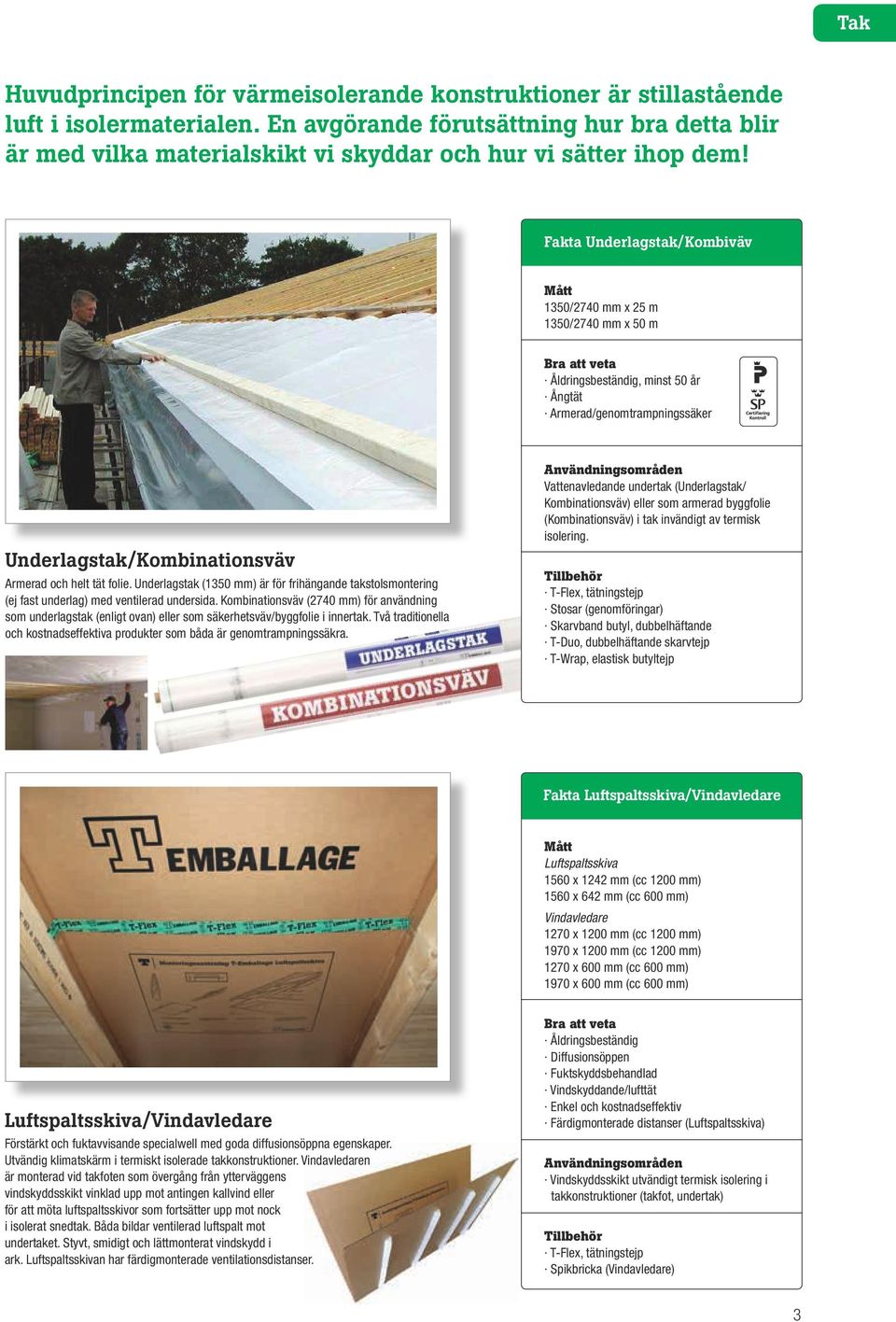

3 Tak Huvudprincipen för värmeisolerande konstruktioner är stillastående luft i isolermaterialen. En avgörande förutsättning hur bra detta blir är med vilka materialskikt vi skyddar och hur vi sätter ihop dem! Fakta Underlagstak/Kombiväv 1350/2740 mm x 25 m 1350/2740 mm x 50 m Ångtät Armerad/genomtrampningssäker Underlagstak/Kombinationsväv Armerad och helt tät folie. Underlagstak (1350 mm) är för frihängande takstolsmontering (ej fast underlag) med ventilerad undersida. Kombinationsväv (2740 mm) för användning som underlagstak (enligt ovan) eller som säkerhetsväv/byggfolie i innertak. Två traditionella och kostnadseffektiva produkter som båda är genomtrampningssäkra. Vattenavledande undertak (Underlagstak/ Kombinationsväv) eller som armerad byggfolie (Kombinationsväv) i tak invändigt av termisk isolering. Skarvband butyl, dubbelhäftande T-Duo, dubbelhäftande skarvtejp Fakta Luftspaltsskiva/Vindavledare Luftspaltsskiva 1560 x 1242 mm (cc 1200 mm) 1560 x 642 mm (cc 600 mm) Vindavledare 1270 x 1200 mm (cc 1200 mm) 1970 x 1200 mm (cc 1200 mm) 1270 x 600 mm (cc 600 mm) 1970 x 600 mm (cc 600 mm) Luftspaltsskiva/Vindavledare Förstärkt och fuktavvisande specialwell med goda diffusionsöppna egenskaper. Utvändig klimatskärm i termiskt isolerade takkonstruktioner. Vindavledaren är monterad vid takfoten som övergång från ytterväggens vindskyddsskikt vinklad upp mot antingen kallvind eller för att möta luftspaltsskivor som fortsätter upp mot nock i isolerat snedtak. Båda bildar ventilerad luftspalt mot undertaket. Styvt, smidigt och lättmonterat vindskydd i ark. Luftspaltsskivan har färdigmonterade ventilationsdistanser. Åldringsbeständig Diffusionsöppen Fuktskyddsbehandlad Vindskyddande/lufttät Enkel och kostnadseffektiv Färdigmonterade distanser (Luftspaltsskiva) Vindskyddsskikt utvändigt termisk isolering i takkonstruktioner (takfot, undertak) Spikbricka (Vindavledare) 3

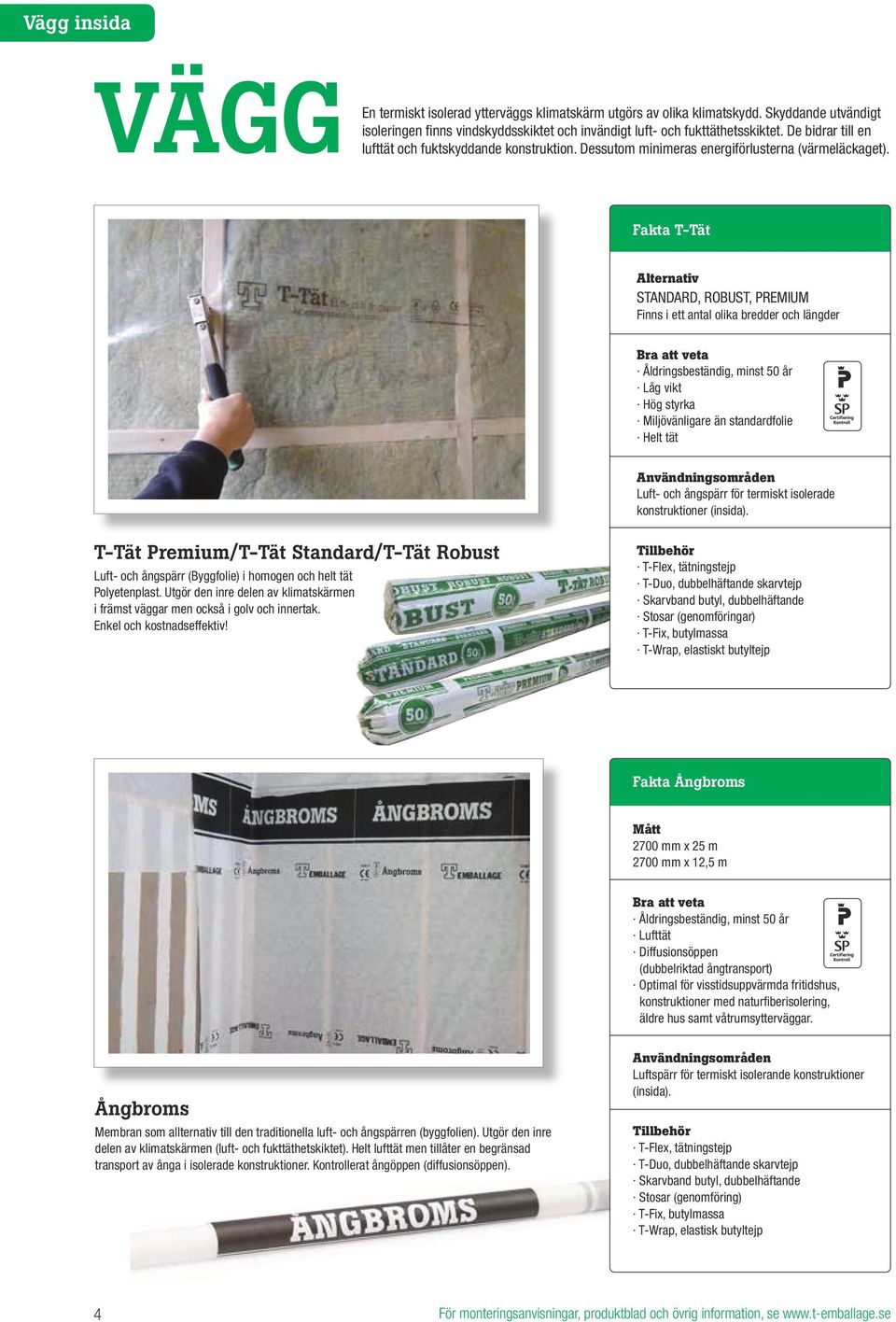

4 Vägg insida Vägg En termiskt isolerad ytterväggs klimatskärm utgörs av olika klimatskydd. Skyddande utvändigt isoleringen finns vindskyddsskiktet och invändigt luft- och fukttäthetsskiktet. De bidrar till en lufttät och fuktskyddande konstruktion. Dessutom minimeras energiförlusterna (värmeläckaget). Fakta T-Tät Alternativ STANDARD, ROBUST, PREMIUM Finns i ett antal olika bredder och längder Låg vikt Hög styrka Miljövänligare än standardfolie Helt tät Luft- och ångspärr för termiskt isolerade konstruktioner (insida). T-Tät Premium/T-Tät Standard/T-Tät Robust Luft- och ångspärr (Byggfolie) i homogen och helt tät Polyetenplast. Utgör den inre delen av klimatskärmen i främst väggar men också i golv och innertak. Enkel och kostnadseffektiv! T-Duo, dubbelhäftande skarvtejp Skarvband butyl, dubbelhäftande T-Wrap, elastiskt butyltejp Fakta Ångbroms 2700 mm x 25 m 2700 mm x 12,5 m Lufttät Diffusionsöppen (dubbelriktad ångtransport) Optimal för visstidsuppvärmda fritidshus, konstruktioner med naturfiberisolering, äldre hus samt våtrumsytterväggar. Ångbroms Membran som allternativ till den traditionella luft- och ångspärren (byggfolien). Utgör den inre delen av klimatskärmen (luft- och fukttäthetskiktet). Helt lufttät men tillåter en begränsad transport av ånga i isolerade konstruktioner. Kontrollerat ångöppen (diffusionsöppen). Luftspärr för termiskt isolerande konstruktioner (insida). T-Duo, dubbelhäftande skarvtejp Skarvband butyl, dubbelhäftande Stosar (genomföring) 4 För monteringsanvisningar, produktblad och övrig information, se

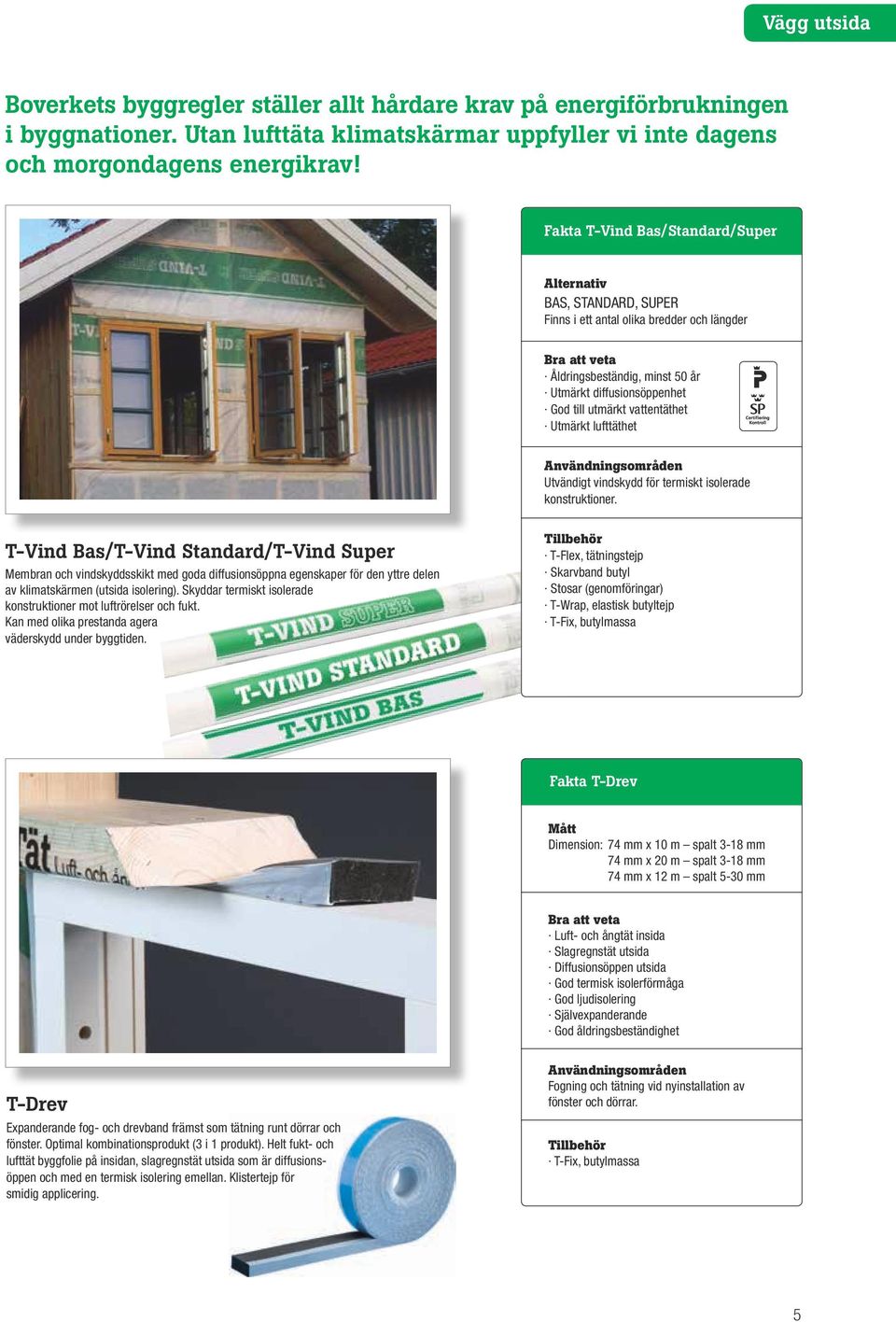

5 Vägg utsida Boverkets byggregler ställer allt hårdare krav på energiförbrukningen i byggnationer. Utan lufttäta klimatskärmar uppfyller vi inte dagens och morgondagens energikrav! Fakta T-Vind Bas/Standard/Super Alternativ BAS, STANDARD, SUPER Finns i ett antal olika bredder och längder Utmärkt diffusionsöppenhet God till utmärkt vattentäthet Utmärkt lufttäthet Utvändigt vindskydd för termiskt isolerade konstruktioner. T-Vind Bas/T-Vind Standard/T-Vind Super Membran och vindskyddsskikt med goda diffusionsöppna egenskaper för den yttre delen av klimatskärmen (utsida isolering). Skyddar termiskt isolerade konstruktioner mot luftrörelser och fukt. Kan med olika prestanda agera väderskydd under byggtiden. Skarvband butyl Fakta T-Drev Dimension: 74 mm x 10 m spalt 3-18 mm 74 mm x 20 m spalt 3-18 mm 74 mm x 12 m spalt 5-30 mm Luft- och ångtät insida Slagregnstät utsida Diffusionsöppen utsida God termisk isolerförmåga God ljudisolering Självexpanderande God åldringsbeständighet T-Drev Expanderande fog- och drevband främst som tätning runt dörrar och fönster. Optimal kombinationsprodukt (3 i 1 produkt). Helt fukt- och lufttät byggfolie på insidan, slagregnstät utsida som är diffusionsöppen och med en termisk isolering emellan. Klistertejp för smidig applicering. Fogning och tätning vid nyinstallation av fönster och dörrar. 5

6 Grund & golv Grund & golv Fakta T-Syll/T-Syll Super Finns i ett antal olika bredder och längder. Tjocklek: 7 mm Lufttätande Fuktskyddande Verkar utjämnande på underlaget Termiskt isolerande Anslutningsförberedd folie (T-Syll Super) Syllisolering/skydd under syll. T-Syll/T-Syll Super Fukt- och lufttätande syllisolering av foam. Med eller utan förberedd och överlappande ångspärrsfolie. Optimalt kapillärbrytande syllskydd med lastupptagande och utjämnande förmåga. Fakta Fuktspärr Golv Dimension: 2 x 20 m Bygghöjd: 3 mm Hög diffusionstäthet Låg bygghöjd, 3 mm Fuktskydd på betongunderlag. Fuktspärr Golv Luftspaltsbildande fuktskyddsmatta av homogen hårdplast med knoppar för betongunderlag (bjälklag, platta på mark). Passivt fuktskyddssystem i slutet system som skyddande tätskikt/fuktspärr på golvet. Fiberduk Tätningsband butyl Primer K-80 6 För monteringsanvisningar, produktblad och övrig information, se

7 Grund & golv Det är viktigt att övergången från ytterväggen till grunden blir luft- och fukttät. Ovan jord påverkas energiförlusterna av lufttätheten och skaderisken för fukt är beroende av en bra vattenavledning. Samtidigt måste konstruktionens grundfuktskydd under jord vara tätt och kapillärbrytande för markfukt. Fakta T-Spärr 1 x 20 m 1,5 x 20 m 2 x 20 m Bygghöjd: 7 mm Hög diffusionstäthet Bygghöjd: 7 mm Dränerande luftspalt Fuktskydd på källaryttervägg. T-Spärr Luftspaltsbildande fuktskyddsmatta av homogen hårdplast med knoppar för källarytterväggar. Källarmurens utvändiga tätskikt under mark. Effektivt och beprövat system. Kantlist Spik/bricka Primer Membran/Tätningsmassa Geotextil Tätningstejp Fakta Radonmembran Dimension: 4,3 x 22 m Lufttät Ångtät, motsvarande fuktspärr Radontät Vattentät Radonmembran Super Radonmembranet består av en specialtillverkad flerskiktsfolie av polyeten (LD-) med friktionsbeläggning på en sida. Membranet är åldringsbeständigt. Membranet är diffusionstätt och uppvisar egenskaper motsvarande en fuktspärr. Fuktsäkring mot underlaget (ex betongplatta) uppnås därmed med systemet. T-Emballage Radonmembran Super används som radonskyddande tätskiktsystem på och i grundkonstruktioner samt för nedgrävning i mark. Systemet hindrar underifrån uppträngande radongas att sprida sig upp i byggnaden. Skarvband butyl 7

8 Fakta T-Flex Grön, 50 mm x 25 m Grå, 50 mm x 25 m Grön, 60 mm x 25 m, slitsad Grön, 75 mm x 25 m Grön, 200 x 200 mm i ark T-Flex Högpresterande originaltejp med lång erfarenhet på marknaden. Används som fukt- och lufttätningstejp inom- och utomhus på flertalet godkända underlag och konstruktionsdetaljer för klimatskärmen. Lufttät Ångtät Regntålig och UV-beständig För inom- och utomhusbruk Flexibel och god häftförmåga Vidhäftning och åldringsbeständighet, testat och godkänt på flertalet underlag. Luft- och fukttätande byggtejp för golv, vägg och membran. Exempelvis folier, vindskyddsmaterial samt olika fabrikat av vindskyddsboarder. Även kompatibel med material såsom trä, glas, kraftpapper, metall, PVC, aluminium mm. Översikt. System för lufttäta, energisnåla och fuktsäkra byggnader. På T-Emballage strävar vi efter att tänka långsiktigt och i system. Det innebär att vi bygger en helhet av våra produkter. Produkter som tål att åldras, har så bra egenskaper som möjligt och slutligen tillsammans uppfyller alla Boverkets krav på livslängd och funktion för konstruktionen. När vi sätter in våra premiumprodukter i systemlösningar garanterar vi att de inte bara uppfyller svenska krav utan att de tillsammans verkar för det som vi kallar Lufttätt, Energisnålt, Fuktsäkert och Beständigt byggande. Våra helhetslösningar idag är din garanti för morgondagen! Systemlösningar T-Tak EVO, underlagstäckning 2 T-Diff, underlagstak 3a T-Tät, byggfolie 3b Ångbroms 4 T-Vind Bas/T-Vind Standard/T-Vind Super 5 Klickgolvsfoam med fuktskydd 6 Kombinationsväv 7 T-Spärr, fuktspärr 8 T-Syll/T-Syll Super, syllisolering 9 T-Drev, expanderande drevband 10 T-Flex, tätningstejp 11 Fuktspärr Golv 12 Radonmembran, Super 13 Radonmembran, Super 14 Vindavledare/Luftspaltskiva 13. Läs mer om alla våra produkter på Nydalavägen 14, Vetlanda. Telefon Fax
