LJUDISOLERING Ljudisolering för luftkanaler och luftkonditionering

Transkript

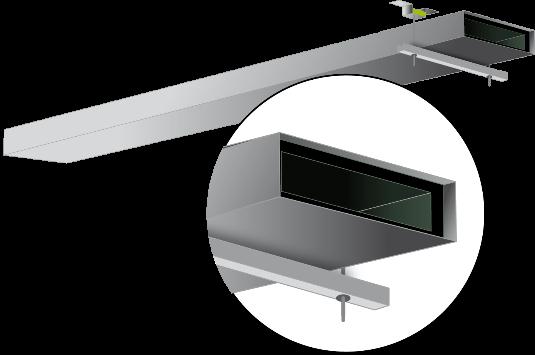

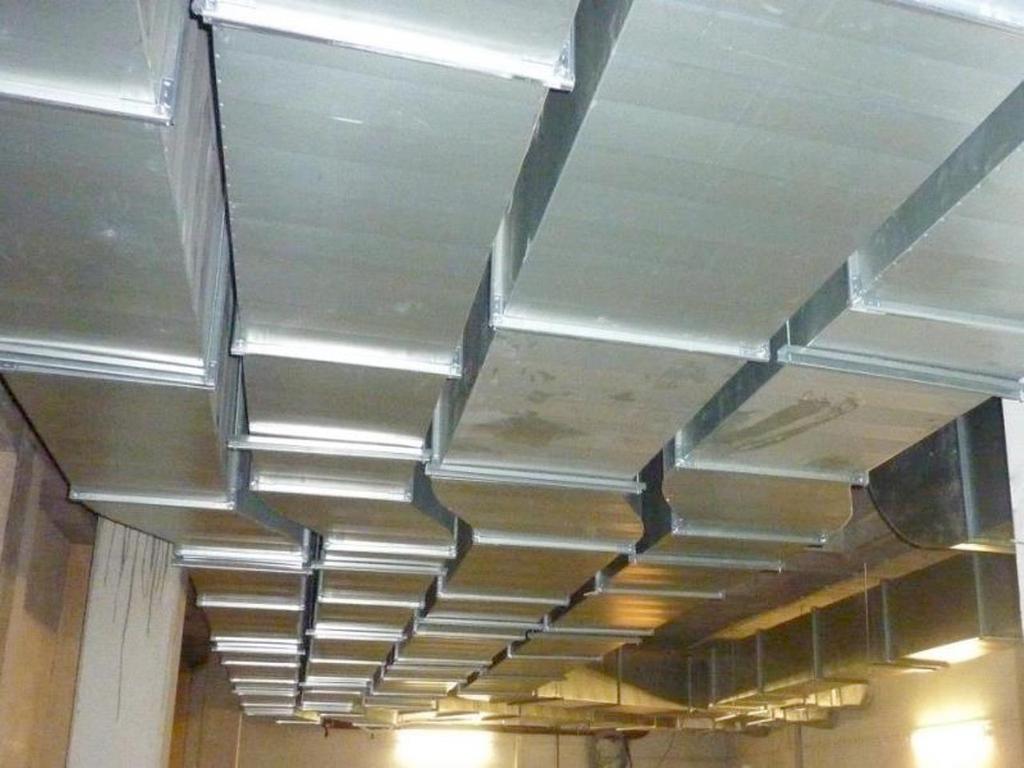

1 LJUDISOLERING Ljudisolering för luftkanaler och luftkonditionering Ett bra ventilationssystem krävs för att få ett behagligt inomhusklimat i skolor och köpcentra, på flygplatser, i kontor och andra offentliga byggnader. Buller från luftkonditioneringssystem är emellertid en av de vanligaste irritationskällorna i bostäder och på arbetsplatser. Folk upplever ofta ljud som orsakas av buller i luftkanaler och l luftkonditioneringssystem som mycket irriterande. Detta går dock lätt att förebygga genom ATIS lösningar. Ljudisolering av luftkanaler: er i byggnader är av stor betydelse för att skapa en godtagbar eller önskad ljudnivå i installationer i rum eller för uppnå ljudisoleringsvärdena för skiljeväggar mellan olika rum. Hur mycket de inverkar beror till stor del på luftkanalernas väggar är ljudisolerade. er kan ljudisoleras på tre olika sätt: Installation av ljudabsorberande material i luftkanalen Detta sänker ljudnivån i luftkanalen, vilket innebär att mindre ljud tränger genom kanalens väggar och att ventilationsöppningen låter mindre. Effektiviteten varierar med hur mycket kanalen bearbetas. Utvändig isolering av luftkanalen er kan avge för mycket buller av olika skäl. Det buller som rörväggarna avger bestäms av ljudnivån i kanalen och av kanalens styvhet och vikt. er består ofta av tunnväggig metall och är därför lätta. Det innebär att väggarna lätt kan överföra ventilationsljuden. Genom att omsluta utsidan av kanalen med ljudisolering kan ljudöverföringen minskas. Begränsning av överföring av stegljud och vibrationer till väggar och tak Systemvibrationer som överförs via luftkanaler kan spridas via väggarna och taken där kanalen är monterad. Detta orsakar inte bara buller i utrymmet där kanalen är dragen utan kan även orsaka buller i angränsande utrymmen. Lösningar som isolerar vibrationerna förebygger sådana problem.

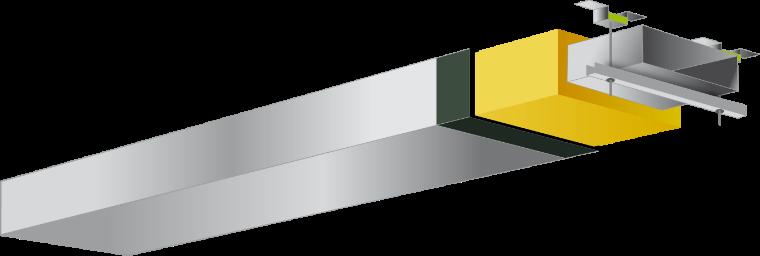

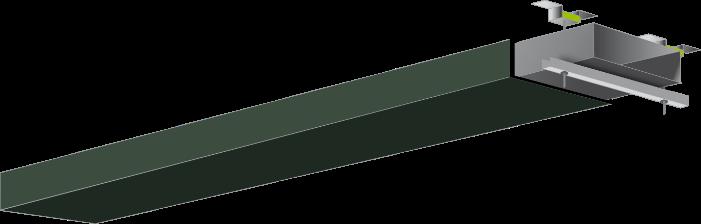

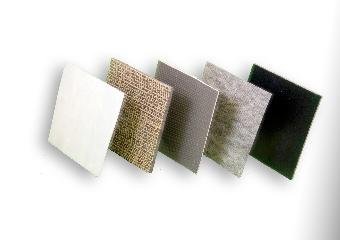

2 Installation av ljudabsorberande material i luftkanaler Detta kan göras med till exempel ABSORBEL PU, ACUPOL, AIRISOLFLEX eller AIRISOL DUCT. Fördelen med ABSORBEL finns som självhäftande typ och att det ytlagret förebygger inträngning av damm och smuts. Den släta ytan försämrar även vidhäftning av smuts. När ovanstående material installerad kan den generella ljudreduceringen beräknas enligt följande princip: D = reducering/m1 P = kanalens inre omkrets i meter S = kanalens area i m² α = absorptionsvärde (frekvensberoende, se produktbladen) När produkten sätts på krökar blir ljudabsorberande material ännu effektivare. Utvändig isolering av luftkanalen Vanligen ökar kanalväggens isoleringsvärde om väggen väger mer. En tyngre vägg innebär dock även att en tjockare duk behöver användas, vilket även ökar styvheten. I utrymmen med störande frekvenser ger högre styvhet sidoeffekter som försämrar isoleringen. Med andra ord: För att begränsa spridningen av ljud så effektivt som möjligt i en kanal med enkla väggar måste väggens vikt ökas utan att styvheten ökar avsevärt. I sådana fall kan ljudisoleringen förbättras genom att BARYFOL- eller CALDIFOL (FR)-mattor fästs på luftkanalen. BARYFOL- eller CALDIFOL (FR)-mattor limmas på med TEROKAL-2444 kontaktlim (ca 300 g/m²). Fogarna mellan mattorna ska behandlas med satsen ATIS MS-935. BARYFOL och CALDIFOL (FR) är flexibla, PVCfria mattor med hög densitet. Enligt massverkans lag förbättras ljudisolering med 6 db varje gång vikten fördubblas.

3 I teorin kan följande förbättringar uppnås (med alla frekvenser): Kanalens vägg Beräknad reducering vid överdrag med: Tillverkad av Baryfol X2-8 Baryfol X2-14 Baryfol X2-24 Stålplåt 0,75 7 db 10 db 14 db 0,88 6 db 9 db 13 db 1,00 6 db 9 db 12 db 1,25 5 db 7 db 10 db Aluminiumplåt 1,00 12 db 15 db - 1,25 10 db 14 db - 1,50 9 db 13 db - Högre ljudisoleringsvärden Om du behöver uppnå ett högre isoleringsvärde eller samma isoleringsvärde med mindre tillkommande vikt kan BARYFOL or CALDIFOL (FR)-mattor placeras med en spalt mot väggen. Spalten kan uppnås genom att först en lager mineralull, ACUPOL eller ABSORBEL sätts på kanalen och därefter ett lager BARYFOL eller CALDIFOL (FR). Hålrummet mellan luftkanalerna och materialet ska minst vara 5 cm för att förhindra spridning av lågfrekventa ljud. Normalt limmas BARYFOL eller CALDIFOL på den tunna ytplåten som sedan fästs på mineralullen. Figur 2. Om kanalens plåtar är för tjocka eller om ett högt isoleringsvärde krävs ska ljudisoleringsmattorna sättas med en spalt mot väggarna. Optimala isoleringsvärden För att få ännu bättre isoleringsvärden kan BARYFOL eller CALDIFOL (FR) fästas på kanalen som komplement till tidigare nämnda åtgärder. Vår produkt SONIVIBRO R eller SONIVIBRO BP kan också användas för detta ändamål. Sonivibro/Caldifol/ Baryfol /Sonivibro

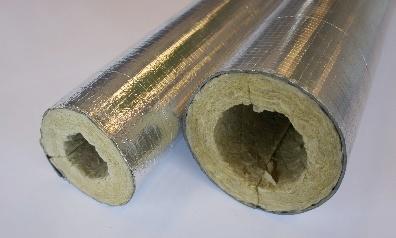

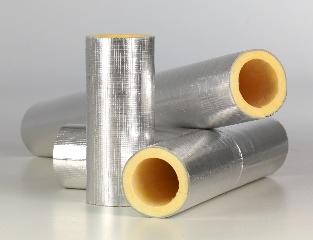

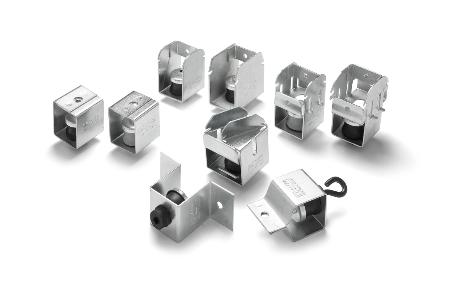

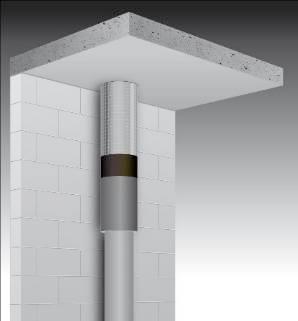

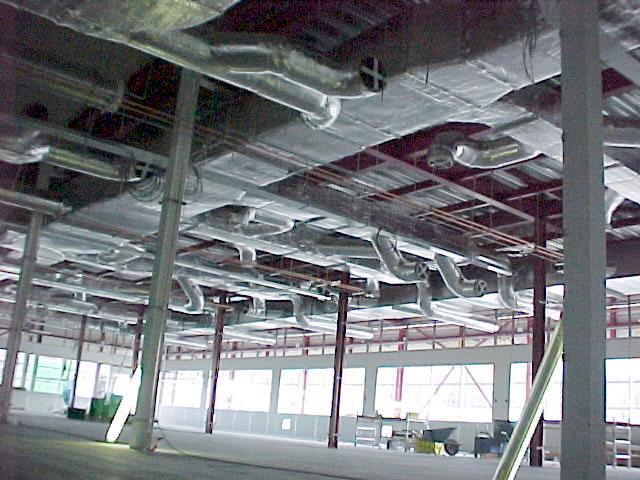

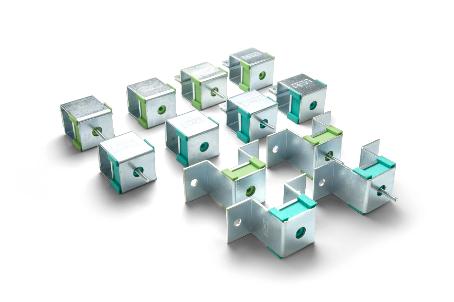

4 Runda kanaler och rör Runda kanaler och rör kan också isoleras genom direkt fastsättning av BARYFOL eller CALDIFOL (FR). Ljudförbättringen är vanligen lite mindre än med fyrkantiga rör eftersom rörets vägg är styvare genom den runda formen. Även här ger BARYFOL eller CALDIFOL (FR) med ett hålrum av mineralull eller skumplast med öppna celler högre isoleringsvärden. Våra produkter SONOTUBE G eller SONOTUBE S består av ett mineralullsskal med ett CALDIFOLmassaskikt och är därför mycket lämpade för detta ändamål. Airductl För värmeisolering är mineralull normalt tillräckligt, ibland med en mantling av stål eller aluminium. I sådana fall minskar ljudisoleringen i de lägre frekvenserna som resultat av resonansen. Med 100 mm mineralull får man till exempel en minskning med 500 Hz. Om BARYFOL eller CALDIFOL fästs vid väven undviker man detta (se figur 3). Sonivibro/Caldifol/ Baryfol Det är lätt att sänka bullernivån till en godtagbar nivå med våra rörisoleringsprodukter. Det är emellertid viktigt att produkterna överlappar och att sprickor eller fogar tätas med tejp. Utöver nedanstående produkter har vi olika tejpsorter i vårt sortiment. För att förebygga stegljud kan du använda våra takfästen eller väggdämpare. Acupol/mineralu ll / Sonivibro Våra lösningar Isolering för luftburet buller: BARYFOL: massaskikt med mörkgrå utsida CALDIFOL: massaskikt med grå utsida CALDIFOL FR: Massaskikt med hög brandklassning med ljusgrå färg eller förstärkt aluminium på utsidan ACUPOL: Polyesterull med hög brandklass ABSORBEL: Flexibelt ljudabsorberande skum SONOTUBE G: Glasullsskal plus massaskikt med ytskikt av aluminium SONOTUBE S: Mineralullsskal plus massaskikt med ytskikt av aluminium Vibrationsisolering: VIBRAFON CHP: Ljuddämpare för takmontering VIBRAFON WMP: Ljuddämpare för väggmontering

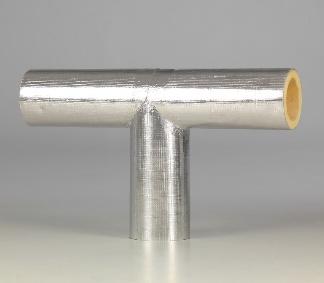

5 SONOTUBE-produkter finns även som 45 - och 90 -krökar eller bockade bitar. Vissa versioner finns även som 90 Tstycken och 45 T-stycken. Detta ger en anslutning med perfekt ljudisolering. Den synliga sidan av SONOTUBEprodukter är ångsäker. Utöver fantastisk ljudisolering på ca 18 till 23 db har dessa produkter även goda termiska egenskaper. Noordhoek LD Papendrecht 3350 AA Papendrecht Tel.: +31 (0) Fax: +31 (0)
