10 dumheter som begås vid mätning av elektricitet

Transkript

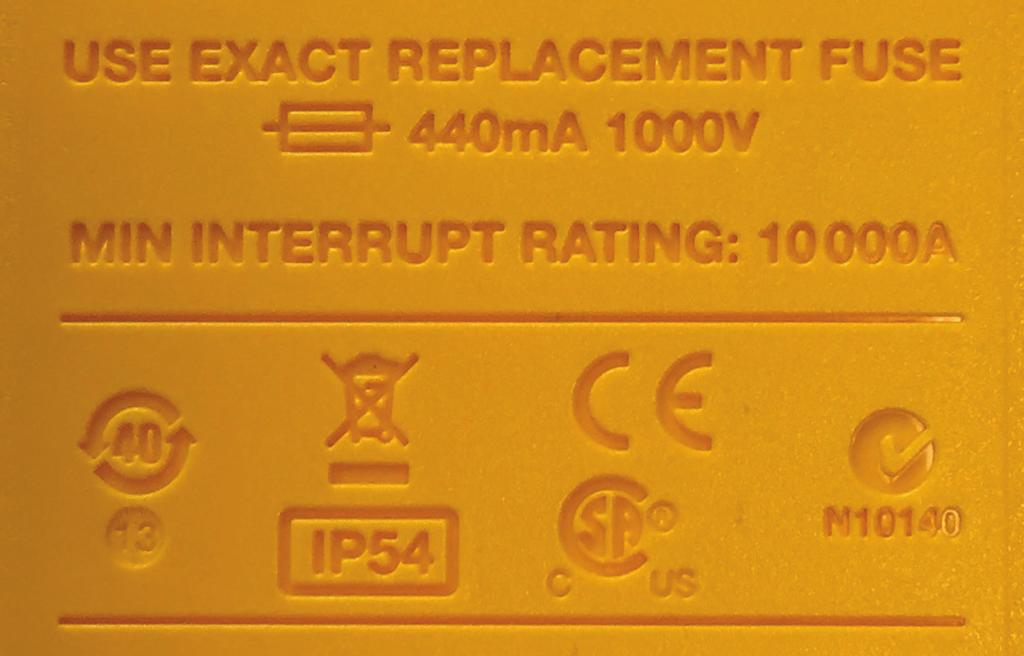

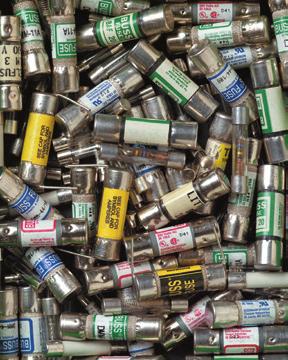

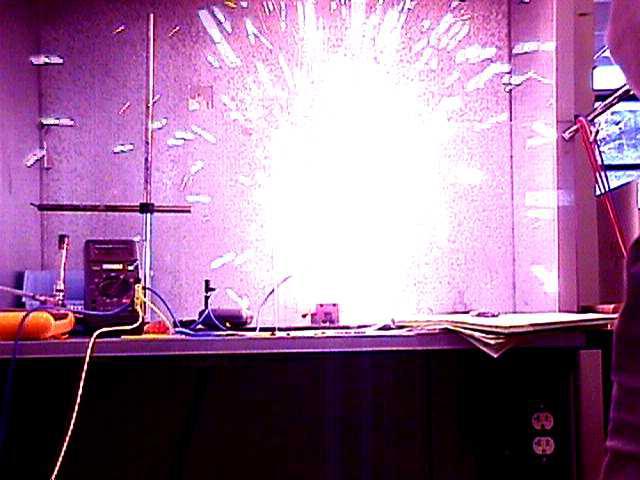

1 SÄKERHETSKONTROLLISTA 10 dumheter som begås vid mätning av elektricitet Medan alla som arbetar med elektricitet snabbt utvecklar en hälsosam respekt för allt som kan tänkas vara spänningsförande kan dock även de allra bästa göra misstag när det är stressigt. Här följer en kort lista över VAD MAN INTE SKA GÖRA vid elektriska mätningar. FÖLJANDE FÅR INTE UTFÖRAS: 1 Ersätta originalsäkringen med en billigare. Digitala multimetrar (DMM) som uppfyller dagens säkerhetsstandarder har en särskild högeffektsäkring som löser ut innan en överlast når din hand. Fluke-instrument har en särskild sandfylld säkring som släcker en ljusbåge inom säkringens kapsling. Var noga med att byta den mot samma slags godkända säkring. 3 Använda fel testverktyg för jobbet. Kontrollera att ditt testverktyg har rätt KAT-klassificering för alla jobb du gör, även om det betyder att du måste byta multimeter under dagen. (Se tabell 1) 2 Förbikoppla säkringen med en kabel eller en metallbit. Det här kan verka som en snabb lösning om du inte har en extra säkring, men ger inget skydd mot en eventuell spikpuls. 4 Välja den billigaste digitala multimetern på butikshyllan. Om det billiga testverktyget ändå inte har de utlovade säkerhetsfunktionerna kan du bli offer för en säkerhetsolycka. Titta efter testmärkning från oberoende laboratorier, t.ex. CSA eller UL, som garanterar att instrumentet uppfyller standarderna.

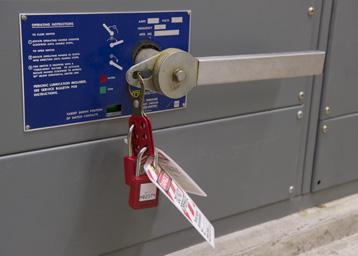

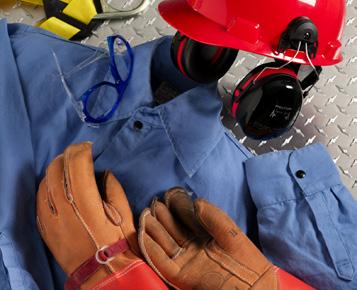

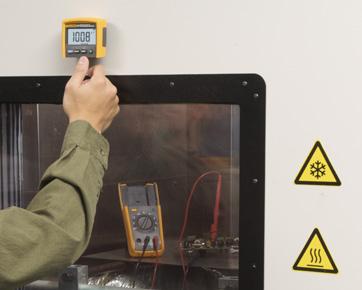

2 FÖLJANDE FÅR INTE UTFÖRAS: 5 Strunta i personlig skyddsutrustning. Det finns en orsak till att namnet är "skyddsglasögon". Ta med och använd dem. Detsamma gäller isolerade instrument, isolerade handskar, öronproppar, visir/huva och ljusbågsresistenta kläder. 7 Underlåta att följa procedurer för att bryta/låsa. Det finns procedurer för att bryta/låsa i syfte att skydda dig mot potentiellt dödliga elektriska stötar riskera inte att någon spänningssätter din arbetsplats. Studera ett exempel på en procedur för att bryta/låsa från miljösäkerhetsgruppen OSHA på www. shosha.gov. 6 Arbeta på en spänningsförande krets. Gör kretsen spänningslös närhelst så är möjligt och kontrollera att den inte är spänningsförande innan arbetet påbörjas. Om du måste arbeta med en spänningsförande krets ser du till att en riskutvärdering gällande ljusbågar har utförts. Använd NFPA 70E tabell H.3(b) för att välja lämplig skyddsutrustning och kontrollera att testverktyget fungerar genom att först testa en känd spänningskälla.! WARNING Arc Flash and Shock Hazard Appropriate PPE Required 8 Utföra flera uppgifter samtidigt vid mätning. Vid arbete med spänningsförande kretsar ska du inte hålla instrumentet i en hand medan du testar med den andra i en transientsituation kan det skapa en väg till jord genom ditt hjärta. Häng eller lägg ned instrumentet eller använd en trådlös avläsningsenhet för att slippa hålla i instrumentet och ha avläsningarna i ögonnivå. Använd en krokodilklämma för jordning så att du bara använder en hand för att undersöka den spänningsförande ledaren. Flash Protection Shock Protection Flash Hazard at...18 inches Shock Hazard when Min. Arc Rating cal/cm^2 cover is removed VAC Flash Protection Boundary...46 inches Limited Approach...42 inches Glove Class Restricted Approach...12 inches Arc-Rated Clothing: Arc-Rated Shirt and Pants min 35 J/cm2 Arc-Rated Face Shield and Balaclava min 35 J/cm2 Bus: Panel E4-4 Prot: X fmr XMSA-FUSE Fluke Corporation a-en 2 Fluke Corporation 10 dumheter som begås vid mätning av elektricitet

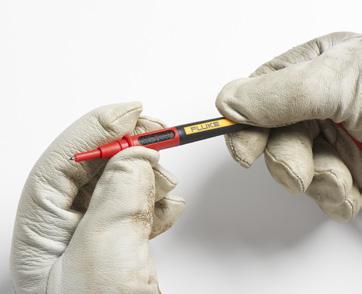

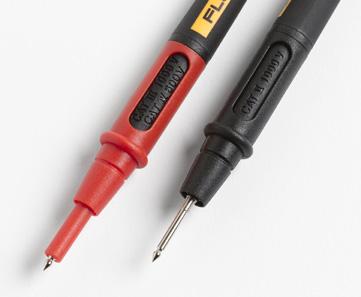

3 FÖLJANDE FÅR INTE UTFÖRAS: 9 Slarva med testkablarna. Testkablarna är en mycket viktig del av den digitala multimeterns säkerhet. Kontrollera att kablarna motsvarar jobbets KAT-nivå. Titta efter testkablar med dubbel isolering och skärmade ingångskontakter samt testprober med fingerskydd och antiglidyta. Testa kablarna med en känd spänning före användning. Överväg att använda kablar med justerbara mantlar. Det finns till och med prober med inbyggda säkringar! 10 Behålla ett gammalt testverktyg så länge du kan. Dagens testverktyg har säkerhetsfunktioner som ingen hade hört talas om för bara några år sedan. De här funktionerna är värda kostnaden för en uppgradering av utrustningen och är mycket billigare än ett besök på akuten. De nya standarderna begränsar till exempel längden på metallen i spetsen på en testprob till 4 mm eller kortare i KAT III/ IV-miljöer. Tabell 1. Mätkategorier IAW IEC/EN Mätkategori Beskrivning Exempel CAT IV CAT III CAT II Trefasanslutning, alla ledare för utomhusbruk. Begränsas bara av den transformator som matar kretsen. >>50 ka kortslutningsström. Trefasdistribution, inklusive enfasig kommersiell belysning. <50 ka kortslutningsström. Enfasig kontaktansluten belastning. <10 ka kortslutningsström. Installationens ursprung där lågspänningsanslutningen (serviceingångskablar) ansluts till eluttaget. Elmätare, primära överslagsskyddsutrustningar. Utomhus och vid serviceingångar, serviceledningar från pol till byggnad, går mellan mätare och panel. Luftförbindelse med friliggande byggnad, markförbindelse med brunnspump. Utrustning i fasta installationer, t.ex. kontrollutrustning och flerfasmotorer. Buss och matning vid industrianläggningar. Matarkablar och korta huvudspänningskretsar, enheter som matas direkt från distributionspaneler. Belysningssystem i större byggnader. Apparatuttag med korta anslutningar till servicenivån. Utrustning, bärbara verktyg samt hushållsbelastningar och andra liknande belastningar. Uttag och långa huvudspänningskretsar. Uttag vid mer än 10 meter från KAT III-källan. Uttag vid mer än 20 meter från KAT IV-källan. 3 Fluke Corporation 10 dumheter som begås vid mätning av elektricitet

4 Kategorier för personlig skyddsutrustning Uppfyll alltid användningsgränserna och minsta arbetsavstånd.* Följande kategorier för personlig skyddsutrustning beskrivs i National Fire Protection Association (NFPA) standard 70E. Ju större elektrisk fara, desto högre måste ljusbågsklassningen för personlig skyddsutrustning vara för att klara en olycka som inbegriper ljusbågar. kategori 1: Paneler eller annan utrustning som klassificerats för 240 V AC och därunder Användningsbegränsning: Maximalt 25 ka 100 V DC till 250 V DC, kortslutningsström < 4 ka kortslutningsström på 1,5 ka klassning på 4 kal/cm² Ljusbågsklassad långärmad skjorta och byxor eller ljusbågsklassad overall Ljusbågsklassat visir eller flamsäker huva Kraftiga skinnhandskar (vid behov) kategori 2: Paneler eller annan utrustning som klassats för > 240 V AC till 600 V AC Annan 600 V AC-klassad (277 V till 600 V, nominell) utrustning Användningsbegränsning: Maximalt 25 ka 600 V AC-klassade motorstyrenheter (MCC) Användningsbegränsning: Maximalt 65 ka 100 V DC till 250 V DC, 4 ka <= kortslutningsström < 7 ka 1,5 ka <= kortslutningsström < 3 ka ljusbågsklassning på 8 kal/cm² Ljusbågsklassad långärmad skjorta och byxor eller ljusbågsklassad overall Ljusbågsklassat visir eller flamsäker huva och ljusbågsklassad heltäckande luva Kraftiga skinnhandskar 4 Fluke Corporation 10 dumheter som begås vid mätning av elektricitet

5 kategori 3: 100 V DC till 250 V DC, 7 ka <= kortslutningsström < 15 ka 3 ka <= kortslutningsström < 7 ka ljusbågsklassning på 25 kal/cm² Ljusbågsklassad långärmad skjorta (vid behov) Ljusbågsklassade byxor (vid behov) Ljusbågsklassad overall (vid behov) Ljusbågsklassad flamsäker jacka (vid behov) Ljusbågsklassade flamsäkra byxor (vid behov) Ljusbågsklassad flamsäker huva Ljusbågsklassade handskar kategori 4: 600 V-klassade motorstyrenheter (MCC) Användningsbegränsningar: Maximalt 42 ka tillgänglig kortslutningsström och max. 20 perioders (0,33 sek) felåterställningstid 600 V-klassat ställverk (med strömbrytare eller säkrade brytare) och 600 V-klassade kopplingstavlor Användningsbegränsningar: Maximalt 35 ka tillgänglig kortslutningsström och max. 30 perioders (0,5 sek) felåterställningstid NEMA E2 (säkrad kontaktor) motorstartare, 2,3 kv till 7,2 kv Metallbelagt ställverk, 1 kv till 15 kv Annan utrustning 1 kv till 15 kv Användningsbegränsning: Maximalt 35 ka tillgänglig kortslutningsström och maximalt 15 perioders (0,24 sek) felåterställningstid Minsta arbetsavstånd: 914 mm 7 ka <= kortslutningsström < 10 ka klassning på 40 kal/cm² Ljusbågsklassad långärmad skjorta (vid behov) Ljusbågsklassade byxor (vid behov) Ljusbågsklassad overall (vid behov) Ljusbågsklassad flamsäker jacka (vid behov) Ljusbågsklassade flamsäkra byxor (vid behov) Ljusbågsklassad flamsäker huva Ljusbågsklassade handskar Referens: NFPA (National Fire Protection Association) standard 70E, utgåva 2015, tabeller (C)(15)(A)(b), (C)(15)(B), (C)(16). *Användaren av den här informationen måste bedöma tillgänglig kortslutningsström och felåterställningstid för kretsen eller utrustningen som arbetet gäller. De här gränserna som anges i tabellen garanterar att de ljusbågsklassade kläderna och den personliga skyddsutrustning som anges i tabellen är tillräckliga. Det finns risk för mindre skador till följd av ljusbågar även om angivna ljusbågsklassade kläder och personlig skyddsutrustning används, enligt NFPA 70E artikel Arbetsavståndet måste också uppskattas eftersom infallande energi snabbt ökar i takt med att avståndet minskar. Arbetsavståndet är avståndet från den potentiella ljusbågskällan till bröst- och ansiktsområdet hos den som arbetar. Var alltid uppmärksam på kroppsställningen vid arbete och upprätthåll de minsta arbetsavstånd som anges i tabellen. Användaren av tabellen måste också vara medveten om att händerna alltid är placerade närmare den potentiella ljusbågskällan och måste skyddas med hänsyn taget till detta. Gummiisolerade handskar och skinnskydd har när de används tillsammans visat sig ge mycket bra skydd för händerna. Fluke. Keeping your world up and running. Fluke Sverige AB Solna Strandväg Solna Tel: Fax: info@se.fluke.nl Web: Copyright Fluke Corporation. Med ensamrätt. Tryckt i Nederländerna 04/2015. Data kan komma att ändras utan föregående meddelande d_sv Ändringar får inte göras i det här dokumentet utan skriftligt medgivande från Fluke Corporation. 5 Fluke Corporation 10 dumheter som begås vid mätning av elektricitet
