1 Innehåll TVÄTT 3 TORK 19 DISK 35 TVÄTT C 39 KALLA 43 SOURCE & GLAICER 47 HETA (INSIGHT) 49 HETA (INDUKTION) 53 HETA (COMPACT UGNAR) 57 HETA SOEC 59 EGNA ANTECKNINGAR 61 1 Innehåll
2 2
3 TVÄTT 1. Stäng av maskinen. 2. Tryck på knapparna 2 och 3 samtidigt (se figuren). 3. Håll dessa kappar nedtryckta och slå på maskinen genom att vrida programväljaren ett läge medsols. 4. Håll knapparna 2 och 3 nedtryckta tills lysdioderna börjar att blinka (minst 2 sekunder). I det första läget är det möjligt att kontrollera funktionen hos knapparna och motsvarande lysdioder. Genom att vrida programväljaren medsols är det möjligt att kontrollera funktionen hos maskinens samtliga komponenter och läsa av larm. 3 Tvätt
4 1. Nollställ ett ev. inställt tvättprogram med knappen FRAMÅT/UTESLUT (8) och stäng av tvättmaskinen. 2. Tryck på knappen STARTPAUS (7) och knappen FRAMÅT/UTESLUT (8) samtidigt. Håll knapparna nedtryckta och slå på tvättmaskinen med knappen TILL/FRÅN. 3. Håll knapparna nedtryckta tills summern ljuder och lysdioderna börjar att blinka (ca. 4 sekunder). 4
5 - Stäng av maskinen. - Håll start/paus och en alternativknapp nedtryckt och vrid programväljaren till läget för bomull/linne 95 C. - Håll start/paus och en alternativknapp nedtryckt tills indikatorerna tänds. 5
6 1. Stäng av maskinen. 2. Tryck på knappen för START/PAUS och den närmaste tillvalsknappen samtidigt (se figur). 3. Håll dessa knappar nedtryckta och slå på maskinen genom att vrida programväljaren ett läge medsols. 4. Håll knapparna nedtryckta tills lysdioderna och symbolerna börjar att blinka (minst 2 sekunder). I det första läget är det möjligt att kontrollera funktionen hos knapparna och motsvarande lysdioder. Genom att vrida programväljaren medsols är det möjligt att kontrollera funktionen hos maskinens samtliga komponenter och läsa av larm. 6
7 VÄTT 10.1 Aktivera service-programmet På grund av olika panelkonfigurationer kan knappkombinationerna för aktivering av service-programmet variera. Sett från vänster är alltid de båda första knapparna (S1 och S5 eller S2 och S6) definierade för aktivering av service-programmet. - Koppla från apparaten med vridväljaren (position 0) - Tryck samtidigt på knapparna S1 och S5 eller knapparna S2 och S6. Vrid vridväljaren ett steg åt höger samtidigt som knapparna hålls intryckta. - Håll båda knapparna nertryckta så länge, tills service-programmet startar och lysdioderna börjar blinka. 7
8 Alarm Möjligt fel (Tvättmaskin) Det aktuella larmet ser man oftast i position 8 eller 10 i diagnosprogrammet. E11 E12 E13 E21 Kran stängd eller för lågt vattentryck; Avloppsslangen i felaktigt läge; Inloppsventilen felaktig; Läckor från vattensystemet mot tryckbrytaren; Tryckbrytaren felaktig; ledningsdragning felaktig; Huvudkretskort felaktigt Kran stängd eller vattentrycket för lågt; Avloppsslangen i felaktigt läge; Inloppsventilen felaktig; Läckor från vattensystemet mot tryckbrytaren; Tryckbrytaren felaktig; ledningsdragning felaktig; Huvudkretskort felaktigt Avloppsslangen i felaktigt läge; Vattentrycket för lågt; Inloppsventilen felaktig; Vattensystemet mot tryckbrytaren läcker/ är tilltäppt; Tryckbrytaren felaktig. Avloppsslangen böjd/tilltäppt/felaktigt positionerad; Avloppsfilter tilltäppt/smutsigt; Avloppspump felaktig; Tryckbrytaren felaktig; Ledningsdragning felaktig; Elektrisk läcka mellan värmeelement och jord; Huvudkretskort felaktigt. 8
9 E22 E23 E24 E31 E32 E33 Avloppsslangen böjd/tilltäppt/felaktigt positionerad; Avloppsfilter tilltäppt/smutsigt; Avloppspump felaktig; Tryckbrytaren felaktig; Ledningsdragning felaktig; Elektrisk läcka mellan värmeelement och jord; Huvudkretskort felaktigt. Avloppspump felaktig; Ledningsdragning felaktig; Huvudkretskort felaktig. Huvudkretskort felaktig. Tryckbrytare Ledningsdragning; Huvudkretskort; Avloppsslangen böjd/tilltäppt/felaktigt positionerad; Avloppsfilter tilltäppt/smutsigt; Avloppspump felaktig; Vattensystem mot tryckbrytare; tryckbrytare; Ledningsdragning; Huvudkretskort. Pressostat Element kretskort, Kablage 9
10 E34 E35 E36 E37 E38 E39 E3A E41 Läckström från värmeelement. Läckage i tryckvaktens trycksystem, tryckvakt, Kablage, huvudkretskort. Inloppsventilen felaktig; Läckor från vattensystemet mot tryckbrytaren; Tryckbrytaren felaktig; Ledningsdragning felaktig; Huvudkretskort felaktigt Byt kretskort, Jordfel i torkelelement Byt kretskort Vattensystem mot tryckbrytare; tryckbrytare; Motorrem trasig Byt kretskort Huvudkretskort felaktigt Lucklåsningsenhet felaktig; ledningsdrargning felaktig; Huvudkretskort felaktigt. 10
11 E42 E43 E44 E45 E51 E52 E53 E54 Lucklåsningsenhet felaktig; Ledningsdragning felaktig; Läckström i element; Huvudkretskort felaktigt Lucklåsningsenhet felaktig; Ledningsdragning felaktig; Huvudkretskort felaktigt. Huvudkretskort felaktigt; Huvudkretskort felaktigt; Strömläcka från motor eller från ledningsdragning Huvudkretskort felaktigt; Motor felaktig; Ledningsdragning felaktig; Huvudkretskort felaktig; Huvudkretskort felaktig; Strömläcka från motor eller från ledningsdragning; 11
12 E57 E58 E59 E5A E5H E5C E5d Huvudkretskort felaktig; Ledningar felaktiga på växelriktare för motor; Växelriktarkort felaktigt Ledningar felaktiga på växelriktare för motor; Växelriktarkort felaktigt Onormal motordrift (motor överlastad); Motor felaktig. Motor felaktig; Ledningar felaktiga på växelriktare för motor; Växelriktarkort felaktig. Växelriktarkort felaktigt. NTC öppen (på växelriktarkort) Överhettning orsakad av oavbruten drift eller omgivningsförhållanden (låt produkten kylas ned). Ledningsdragning felaktig, Växelriktarkort felaktigt. Växelriktarkort felaktigt, Huvudspänningen är för hög (mät huvudspänningen). Linjestörningar, ledningsdragning felaktig, 12
13 E5E E5F E61 E62 E66 E68 E69 felaktigt huvudkretskort el växelriktarkort. Ledningsdragning felaktig mellan huvudkretskort och växelriktarkort; Felaktigt växelriktarkort; Felaktigt huvudkretskort. Felaktig ledningsdragning mellan huvudkretskort och växelriktarkort; Felaktigt växelriktarkort; Felaktigt huvudkretskort. NTC sensor felaktig; Värmeelement felaktig; Ledningsdragning felaktig; Huvudkretskort felaktig. NTC sensor felaktig; värmeelement felaktig; ledningsdragning felaktig; Huvudkretskort felaktig. Huvudkretskort felaktig. Strömläcka mellan värmare och jord. Tvättvärmeelement avbrutet (termosäkring öppen) 13
14 E71 E72 E73 E74 E82 E83 E84 E85 Felaktig NTC sensor; Ledningsdragning felaktigt; Huvudkretskort felaktigt. Ledningsdragning felaktig; NTC sensor torkning (kondensor) felaktig; Huvudkretskort felaktig Ledningsdragning felaktig; NTC sensor torkning (kanal) felaktig; Huvudkretskort felaktig. NTC sensor felaktigt positionerad; Felaktig NTC sensor; Ledningsdragning felaktig; Huvudkretskort felaktig. Huvudkretskort felaktigt (Fel konfigurationsdata). Väljare, ledningsdragning. Huvudkretskort felaktigt (Fel konfigurationsdata). Väljare, ledningsdragning. Defekt huvudkretskort. Cirkulationspump defekt, Ledningsdragning felaktig, 14
15 E91 E92 E93 E94 E95 E96 E97 E98 E99 E9A E9b / E9H Defekt huvudkretskort, Ledningsdragning felaktig; Felaktig kontroll/display kretskort; kretskort felaktigt. Felaktig kontroll/display kretskort; Fel huvudkretskort (överrensstämmer inte med modellen) Oriktig konfigurationsdata; Huvudkretskort felaktigt. Oriktig konfigurationsdata; Huvudkretskort felaktigt. Huvudkretskort felaktigt. Huvudkretskort felaktigt (Fel konfigurationsdata). Huvudkretskort felaktigt (Fel konfigurationsdata). Inkompatibilitet mellan huvudkretskort och växelriktare. Byt högtalare; byt bandledning Byt in/ut elektronik Displaykort 15
16 E9C E9d E9F EH1/EB1 EH2/EB2 EH3/EB3 EHE/EBE EHF/EBF EC1 EC2 EC3 Ed1 Displaykort Displaykort Huvudkretskort Energitillförselproblem (inkorrekt/ störning); kretskort felaktigt. Energitillförselproblem (inkorrekt/ störning); kretskort felaktigt. Energitillförselproblem (inkorrekt/ störning); kretskort felaktigt. Ledningsdragning felaktig; Kretskort felaktigt. Huvudkretskort felaktigt. Solenoidventil felaktig/ blockerad; Huvudkretskort felaktigt. Defekt smutssensor, Defekt kretskort, defekt kabelnät. Ledningsdragning felaktig; Viktsensor felaktig; Kretskort felaktigt. Ledningsdragning felaktig mellan kretskort och WD kort; WD kort felaktigt; Huvudkretskort felaktigt. 16
17 Ed2 Ed3 Ed4 EA1 EA2 EA3 EA4 Ledningsdragning felaktig mellan kretskort och WD termostater; WD kort felaktigt; Huvudkretskort felaktigt. Ledningsdragning felaktig mellan kretskort och WD termostater; WD kort felaktigt; Huvudkretskort felaktigt. Ledningsdragning felaktig: WD kort felaktigt; Huvudkretskort felaktigt. Byt elektronik; Byt DSP; Byt bandledning; Drivremmen avsliten; Byt elektronik Byt elektronik; Byt DSP; Byt bandledning; Drivremmen avsliten; Byt elektronik; Byt bandledning; 17
18 EA5 EA6 EF1 EF2 EF3 EF4 EF5 Byt DSP; Byt elektronik Drivremmen avsliten; Byt DSP; Trumlocket har gått upp. Avloppsslang blockerad/ böjd/ för hög; Avloppsfilter smutsigt/ blockerat. Överdriven tvättmedelsdosering; Avloppsslang böjd/ blockerad; Avloppsfilter smutsigt/ blockerat. Vatten läcker ut på sockelramen; vattenkontrollsystemet felaktigt. Kran stängd; vattentryck för lågt. Felaktig fördelning av tvätten, sista centrifugeringar utgår. E
19 1. Stäng av torktumlaren. 2. Tryck samtidigt på knappen START/PAUS och en av tillvalsknapparna. 3. Håll knapparna nedtryckta och slå på torktumlaren genom att vrida programväljaren ett läge medsols. 4. Håll knapparna nedtryckta tills lysdioderna börjar att blinka och summern ljuder (ca. 5 sekunder). 19 Tork
20 20 1. Stäng av maskinen. 2. Slå på maskinen genom att vrida programväljaren ett läge medsols. 3. Vänta tills lysdioderna tänds och summern ljuder. Tryck därefter ned en kombination beroende på modell. VARNING! Detta moment ska göras inom 5 sekunder! 4. Håll knapparna nedtryckta tills lysdioderna börjar att blinka och summern ljuder.

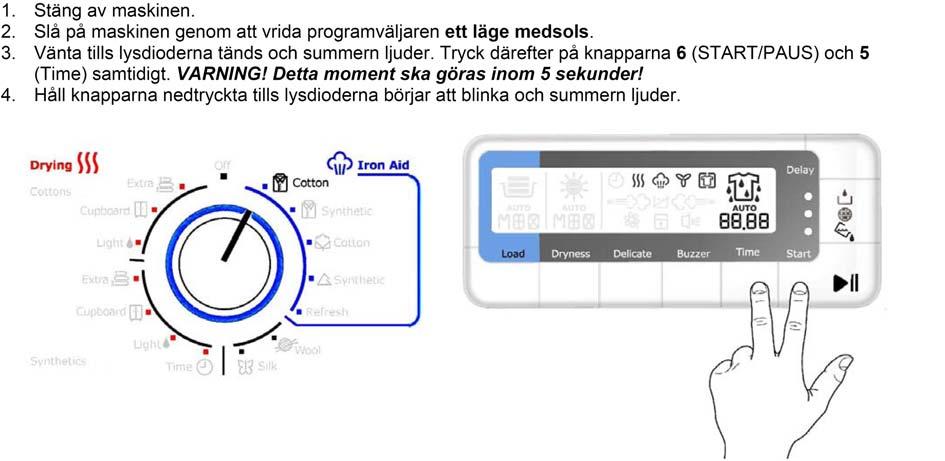

21 1. Stäng av maskinen. 2. Slå på maskinen genom att vrida programväljaren ett läge medsols. 3. Vänta tills lysdioderna tänds och summern ljuder. Tryck därefter på knapparna 6 (START/PAUS) och 5 (Time) samtidigt. VARNING! Detta moment ska göras inom 5 sekunder! 4. Håll knapparna nedtryckta tills lysdioderna börjar att blinka och summern ljuder. 21
22 1. Stäng av torktumlaren. 2. Slå på torktumlaren genom att vrida programväljaren ett läge moturs. 3. Vänta tills lysdioderna tänds och summer ljuder. Tryck sedan samtidigt på knapparna 6 (START/PAUS) och 4. VARNING! Detta moment måste ske inom 5 sekunder! 4. Håll knapparna nedtryckta tills lysdioderna börjar att blinka och summern ljuder. 22
23 Alarm E00 E21 E22 E31 E32 E33 E45 E51 E52 E53 Möjligt fel (Torktumlare) Inga larm Defekt kabelnät; defekt huvudkretskort. Defekt huvudkretskort Defekt huvudkretskort. Defekt kabelnät. Utslitna /defekta borstar. Defekt huvudkretskort. Defekt kabelnät. Utslitna/defekta borstar. Defekt huvudkretskort Defekt luckspärr. Defekt kabelnät. Defekt huvudkretskort. Defektmotor. Defekt kabelnät. Defekt huvudkretskort. Defekt motor. Motorskyddet ingriper. Defekt kabelnät. Defekt huvudkretskort. Defekt huvudkretskort. 23
24 E54 E61 E62 E63 E64 E65 E66 E67 E71 E72 För stor tvättmängd. Låg matningsspäning. Blockeradmotor/tranmisionssystem. NTC sensor felaktig; Värmeelement felaktig; Ledningsdragning felaktig; Huvudkretskort felaktig. värmeelement felaktig; ledningsdragning felaktig; Huvudkretskort felaktig. Defekt termostat (byt ut uppvärmningsenheten) Defekt uppvärmningsenhet; Defekt kabelnät; Defekt huvudkretskort. Defekt termostat för torkelement. Defekt kabelnät. Defekt huvudkretskort. Frånkopplat kabelnät för fläktmotor. Defekt fläktmotor. Avbruten triac Fånkopplat kabelnät för fläktmotor. Defekt motor. Avbruten triac. Frånkopplat kabelnät för fläktmotor. Defekt kretskort för CRM. Felaktig NTC-sensor 1; Defekt kabelnät; Huvudkretskort felaktigt. Felaktig NTC-sensor 2; Defekt kabelnät; Huvudkretskort felaktigt. 24
25 E82 E83 E93 E94 E97 EA1 EA2 EA3 EA4 EB1/EH1 EB2/EH2 EB3/EH3 EC1 Frånkopplat kabelnät för kretskort. Defekt huvudkretskort. Frånkopplat kabelnät för kretskort. Defekt huvudkretskort. Oriktig konfigurationsdata; Huvudkretskort felaktigt. Oriktig konfigurationsdata; Huvudkretskort felaktigt. Konfigurationsfel. Frånkopplat kabelnät för kretskort. Defekt kretskort för CRM. Felaktig mjukvara. Defekt kretskort för CRM. Defekt huvudkretskort Defekt huvudkretskort Problem med elnätet (fel/störning). Defekt huvudkretskort. Problem med elnätet (fel/störning). Defekt huvudkretskort. Problem med elnätet (fel/störning). Defekt huvudkretskort. Problem med elnätet (fel/störning). Defekt kretskort för CRM (ångfunktion). 25
26 EC2 EC3 EC4 EC5 EC6 EC7 EC8 EC9 ECA Problem med elnätet (fel/störning). Defekt kretskort för ångfunktion. Frånkopplad enhet CRM (ångfunktion). Defekt enhet CRM (ånggenerator). Frånkopplad enhet CRM. Defekt enhet CRM. Defekt relä på huvudkretskort. Frånkopplad enhet CRM. Defekt enhet CRM. Defekt kretskort för CRM. Frånkopplat kabelnät för pump. Defekt pump. Defekt triac. Kortsluten diod för kabelnät. Defekt kretskort för CRM. Frånkopplat kabelnät för behållarens nivåsensor. Defekt nivåsensor för behållare. Tilltäppt vattenslang. 26
27 27 Disk
28 10.1 Tillträde till diagnossystem 1. Stäng av diskmaskinen. 2. Tryck samtidigt ned knapparna S1 och S3. 3. Slå till diskmaskinen med knappen S0. Håll knapparna S1 och S3 nedtryckta tills lysdidoderna LD1, LD2 och LD3 börjar att blinka. 28
29 10.2 Avläsning av larm och aktivering av enskilda komponenter 1. Aktivera diagnossystemet (se kap. 10.1). 2. Tryck ned knappen S1 för att aktivera funktionen. Lysdioderna LD2 och LD3 slocknar medan lysdioden LD1 fortsätter att blinka. Displayen visar det första lagrade larmet [ix0] (se den sammanfattande tabellen över larm för larmkoden. 3. Tryck upprepade gånger ned knappen S1 för att visa de två övriga larmen och för att aktivera olika elkomponenter. Efter de tre första larmen visar displayen numret som motsvarar den aktiverade funktionen. 4. Samtliga larm kan läsas igen genom att du upprepade gånger trycker ned knappen S1. 29
30 30

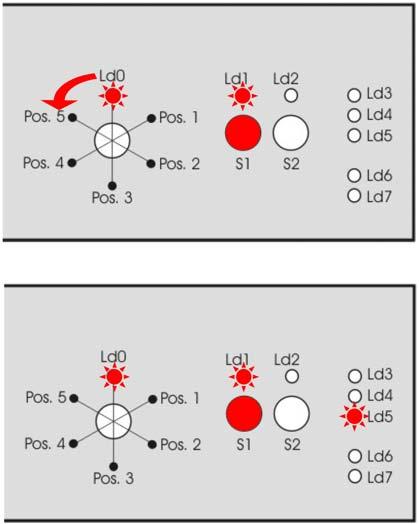

31 1. Tryck på knappen S1 och håll den nedtryckt. 2. Vrid väljaren moturs till läge 5 Lysdioderna LD0 och LD1 blinkar. Släpp upp knappen S1. 3. Tryck på knappen S1 Lysdioderna LD0 och LD1 fortsätter att blinka. Om larmet har lagrats visas det första larmet. Lysdioden för programslut blinkar upprepade gånger en sekvens som motsvarar larmkoden. se tabellen för identifiering av larmkoderna. 4. Tryck en andra gång på knappen S1 för att visa det andra larmet. 5. Tryck en tredje gång på knappen S1 för att visa det tredje larmet. 6. Om knappen S1 trycks ned en fjärde gång aktiveras diskmaskinens ställdon (med stängd lucka). 31

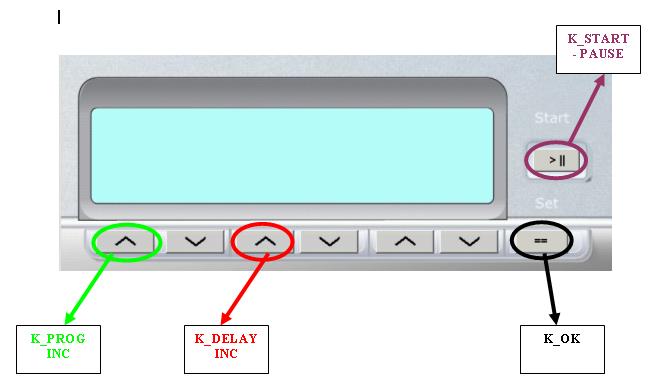

32 1. Stäng av diskmaskinen 2. Tryck på knapp K_PROG INC och K_DELAY_INC 3. Slå på diskmaskinen 4. Håll i knapparna tills man ser felkod i displayen. Tryck på OK knappen för att testköra komponenterna. Tryck på START knappen för att ändra inställningarna. Tryck på START-knappen för att förändra parametrarna. Tryck på OK-knappen för att verkställa förändringen. 32
33 1. Stäng av diskmaskinen. 2. Tryck samtidigt ned knapparna S1 och S3. 3. Slå till diskmaskinen med knappen S0. Håll knapparna S1 och S3 nedtryckta tills lysdidoderna LD1, LD2 och LD3 börjar att blinka. 33

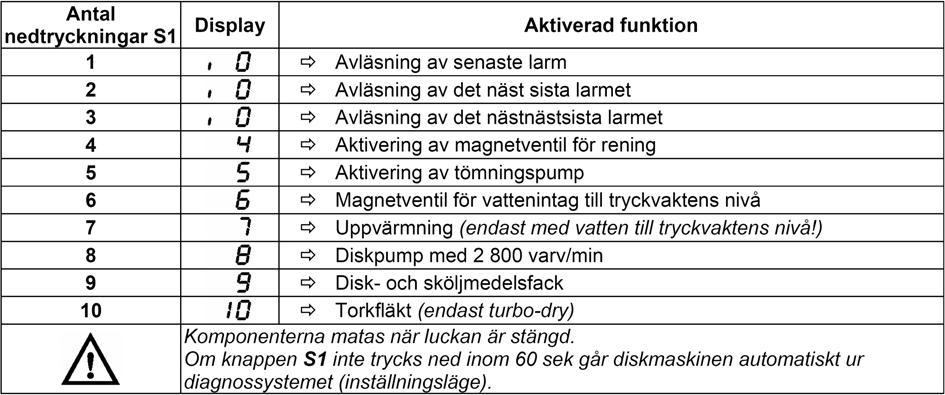

34 1. Aktivera diagnossystemet (se kap. 10.1). 2. Tryck ned knappen S1 för att aktivera funktionen. Lysdioderna LD2 och LD3 slocknar medan lysdioden LD1 fortsätter att blinka. Displayen visar det första lagrade larmet [ix0] (se den sammanfattande tabellen över larm för larmkoden. 3. Tryck upprepade gånger ned knappen S1 för att visa de två övriga larmen och för att aktivera olika elkomponenter. Efter de tre första larmen visar displayen numret som motsvarar den aktiverade funktionen. 4. Samtliga larm kan läsas igen genom att du upprepade gånger trycker ned knappen S1. 34
35 Alarm Möjliga fel (Diskmaskiner) - Luckan inte stängd - Spolglansmedel saknas - Silen saknas i10 Kranen stängd Stängd kran. För lågt vattentryck. Defekt magnetventil för vattenintag/defekta kablar. Tryckvaktens vattensystem igensatt. Defekt tryckvakt för nivå/defekta kablar. Defekt elektroniskt kort. i20 Tömningspump Igensatt tömningssystem Tömningspumpens drift avbruten eller blockerad (främmande föremål). Tryckvakten för nivå blockerad på läget för fullt (1-3). Tryckvaktens vattensystem igensatt. Defekta kablar. Defekt elektroniskt kort. 35 Disk
36 i30 Aqua-control Vattenläckage från diskutrymme - brunn och diverse anslutningar. Flottörbrytare mekaniskt blockerad. Defekt mikrobrytare. Magnetventil mekaniskt blockerad. Defekt elektroniskt kort. Defekta kablar. i50 Cirkulationspump triac Elektroniken defekt. kortsluten i60 Uppvärmning Defekt värmeelement. Säkerhetstermostat har löst ut. Defekta kablar NTC-sond (dålig värmekontakt). Bristfällig vattencirkulation i diskutrymmet. Defekt diskpump. Defekt elektroniskt kort. 36
37 i70 NTC-sensor NTC-sensor defekt. Defekt elektroniskt kort. Elkoppling fel (kortslutning eller avbrott) i80 Kommunikationsfel mellan Defekt elektroniskt kort. microprocessor och EEPROM. i90 Problem med Defekt elektroniskt kort. konfigurationsmjukvara. ia0 Spolarm blockerad Blockering genom porslin bestickkorg. Dysor tilltäppta. Spolarmen otät. Silar i maskinen smutsiga Cirkulationspumpen har inte full effekt. För lite vatten i maskinen. Magnet i spolarmen saknas. Sensor för igenkänning av spolarmens vridning defekt. ib0 Smutssensor Defekt grumlighetsgivare. Defekta kablar till givare. 37
38 Defekt elektroniskt kort. ic0 Kommunikationsfel Elektroniken defekt. Elkoppling fel. id0 Cirkulationspumpen stannar Avbruten/ kortsluten motorlindning. Motor blockerad. Defekta kablar för diskmotor. Defekt kondensator för motor. Avbruten/kortsluten hastighetsgenerator. Defekt elektroniskt kort. if0 Fylltidsfel Upp och nedvänt diskgods. Igensatt centralfilter. Överdriven skummängd. Vattenläckage från anslutningsröret mellan brunn - tryckvakt. Defekt tryckvakt/ Dåliga anslutningar. Felkoderna kan även indikeras med blinkningar eller ljudsignaler. Två signaler eller två blinkningar betyder larm i20. 38
39 Alarm Möjligt fel (Tvättmaskin) Förtvätt C1 Vattenkranen stängd Ventilen öppnar inte/avbrott För lågt flöde genom ventilen Läcka i luftspärren Huvudtvätt C2 Pump blockerad/ går ej Pumpavbrott Pumpkapacitet nedsatt Tryckgivare defekt Tryckströmbrytare defekt Förtvätt C3 Översvämningsskyddet aktiverat Huvudtvätt Pumpkabel defekt Avbrott/Kortslutning i pumpen Flottörbrytaren defekt Värmeelementets isoleringsresistans för låg (<70kOhm) 39 Tvätt C
40 Sköljning C4 Kortslutning i cirkulationspumpens triac Avbrott i cirkulationspumpen Kortslutning i cirkulationspumpen Förtvätt C5 Överhettad motor Sköljning Huvudtvätt C6 Tryckgivare defekt Sköljning Torrkokningsbrytare defekt ftr1 ftr2 Jordslutning i värmeelement Förtvätt C7 Ingen temperaturökning Huvudtvätt Värmeelement defekt Sköljning Värmerelä defekt Värmeelementets anslutning defekt NTC defekt (konstant värde) Vattenventilen kan ej stänga. 40
41 Värmeelementet defekt ftr tryckströmbrytare defekt Värmeelementets anslutning defekt Sköljning + C8 Kortslutning i NTC Avbrott i NTC Kabelbrott NTC Förtvätt C9 Kortslutning i takogenerator Sköljning + Avbrott i takogenerator Kortslutning i motor Avbrott i motor Motor blockerad Kabel mellan motorkort och huvudkort defekt Huvudtvätt CA Motorkort defekt Sköljning + 41
42 Förtvätt Cb 5x säkerhetsnivå Huvudtvätt Sköljning + CC Kontrollera ledningar Byt motor elektronik 42
43 Alarm E F1 F2 F3 F4 Möjligt fel (Elektronikkontroll FLEC) Kyldelen: Sensorfel på luftsensor Kyldelen: Sensorfel på förångarsensor Frysdelen: Sensorfel i frysen Kretskorten är inkompatibla med varandra. Möjligt fel (Elektronikkontroll ACO) Temperaturväljare kyl defekt Temperaturväljare frys defekt Sensor frys defekt Sensor kyl luft defekt 43 Kalla
44 F5 F6 F7 Sensor kyl evaporator defekt Kylsystem defekt Fryssystem defekt 44
45 När lamporna lyser enligt nedan så indikeras flöjande larm Orsak/Åtgärd Återställning Co 2 flaska tom Byt filter - Time-out CO 2 Genomför rengörningsprocedur enligt bruksen. Slå av/på med touch control på panelen Islåda blockerad Slå av huvudbrytaren på sidan. Flödesmätaren är defekt. - Time-out vid fyllning av huvudtank Kontrollera tilloppsventil samt slangar. Slå av huvudbrytaren på sidan. 45
46 Översvämning Vatten i botten av maskinen eller hög nivå i tank. Kontrollera avloppsslangen, leta efter läcka. Slå av huvudbrytaren på sidan. 46
47 Alarm Möjligt fel (source) 1 blinkning Flottören har löst ut. Möjligt fel (Glacier) 1 Blinkning Flottören har löst ut. 2 Blinkningar Tar ej in vatten. 3 Blinkningar Paddeln går ej tillbaka. 4 Blinkningar Kablaget till icemakern skadat, NTC-sensor detekterar oändlig resistans. 5 Blinkningar Avbrott i vämeelementet. Source & Glaicer 47
48 48
49 Ugnar/Insight Prisma / OVC1000 / OVC2000 Indikation Felbeskrivning Åtgärd vid fel F0 Internt Powerboardfel Behov elektroniken F1 Dörren kan inte låsas Kontrollera dörrlåset F2 Dörren kan inte låsas upp Kontrollera dörrlåset och upplåsningstermostat f11 F3 Mjukvarufel Gör nätreset genom att skilja apparaten från nätet och starta på nytt. F4 Temperatursensor utan kontakt eller Kontrollera temperatursensorn, byt vid kortsluten. behov. F5 Hopkletade värmeelement-reläkontakter Behov elektroniken på powerboard F6 Powerboard med för hög temperatur Kontrollera luftkanalens inbyggnadssituation och kylfläktens funktion. Heta (Insight) 49
50 F7 Felaktig elanslutning Anslut apparaten rätt och starta den igen. (Bara vid apparater med prisma elektronik) F8 Ingen förbindelse mellan power board och Behov elektroniken interface F9 Microprocessorn ställer tillbaka sig själv. Gör nätreset genom att skilja apparaten från (=reset) nätet och starta på nytt Tryck på huvudknappen, välj drift med varmluft, F10 Triac på powerboard defekt vänta tills kylfläkten startar, kommer felanmälan igen efter 20 sekunder så ska elektroniken bytas. F11 Stekspettsensor utan kontakt eller med Kontrollera stektermometern, kontrollera vid kortslutning behov muffen och kablarna, om allt är i sin ordning byt powerboard. F12 Ångtermostat utan kontakt eller med kortslutning Kontrollera temperatursensorn, byt vid behov. F13 Elektronikproblem Behov elektroniken 50
51 F14 Fel på mjukvara Behov elektroniken F15 Elektronikproblem Behov elektroniken F16 Elektronikproblem Behov elektroniken F17 Elektronikproblem Behov elektroniken F18 Elektronikproblem Behov elektroniken 51
52 52
53 Induktion Larm Felbeskrivning Åtgärd vid fel E0 Effektdel/ styrkretskort felkonfigurerat Byt effektdel/ styrkretskort eller defekt. E1 Zontemperatur för hög Temperaturen för hög pga felaktig anslutning till zonsensorerna eller defekt spänningsdel. E2 Kommunikationsfel med kastrullavkänningen kommunikationsledning defekt: Byt kommunikationsledning. Aktivera servicetillstånd för kalibrering. Kastrullavkänning defekt: Byt kastrullavkänning. Kokfältet måste vara tomt vid första återinkopplingen. 1) Kontrollera ledningsanslutningen till väggen. E3 På vänster eller på höger del eller på båda 2) Om felet fortfarande indikeras: kontrollera registreras 400V AC eller 230V AC invändig anslutning i hällen 3) Om felet fortfarande indikeras: se kapitel 6.5 kontrollera spänningsdel. Heta (Induktion) 53
54 1) Vid kontroll av kontakterna till spänningsdelen. Spoltemperatursensorn defekt, felaktig Är stickkontakten ansluten? ansluten eller förstörd. 2) Motståndet är 100kOhm vid rumstemperatur E4 Indikering för motsvarande zon. (25C). Byt den aktuella temperatursensorn om motståndet ligger utanför detta område. 3) Byt ut den aktuella spänningsdelen om detta inte hjälper. E5 Försörjningsspänning avbruten, Kontrollera installation av spänningsförsörjningen, En fas L1 eller L2 på induktionsmodulen. anslut till kokfält. saknas E6 Kommunikationsfel effektkretskort induktion Byt styrkretskort Byt effektkretskort E7 Fel i kylkropptemperatursensor Sensor defekt, byt effektkretskort 54
55 1) om vänster: kontrollera spänningsledningar i väggen. Om ok: montera manöverpanelens stickkontakt på nytt eller byt ut kabeln. Om inte: fortsätt med 3. 2) Om höger: kontrollera neutralledning på E8 Komunikationsfel mellan effektgränssnittet manöverpanelens kabel. Byt ut kabeln om den är och manöverpanel defekt. Fortsätt med 3. 3) Anslut kabeln för vänster spänningsdel till höger spänningsdel. Anslut höger manöverpanel till vänsterspänningsdel med en lång testkabel. A) byt ut manöverpanel enligt ovan. Byt ut aktuella spänningsdelar korsvis E6 E9 Internt kommunikationsfel i manöverpanelen Byt manöverpanel 55
56 56
57 EOK96030 Compact ugnar Larm Beskrivning Åtgärd E0101 Internet Powerboardfel Byt ut powerboard E0202 Magnetron-sensor fungerar ej Kontrollera magnetron-sensor, byt vid behov E0404 Ugnssensor fungerar ej Kontrollera ugnssensorn, byt vid behov E0808 Ugnssensor fungerar ej Kontrollera ugnssensorn, byt vid behov E2020 Triac defekt Byt ut powerboard E4040 Ugnstemperatur > 290C Kontrollera ugnssensorn, byt vid behov E0C0C Ugnssensor fungerar ej Kontrollera ugnssensorn, byt vid behov E4444 Ugnssensor fungerar ej Kontrollera ugnssensorn, byt vid behov E4848 Ugnssensor fungerar ej Kontrollera ugnssensorn, byt vid behov E4C4C Ugnssensor fungerar ej Kontrollera ugnssensorn, byt vid behov Heta (Compact ugnar) 57
58 58
59 SOEC Compact ugnar Larm Beskrivning Felmöjlighet E001 För hög temperatur i ugnen vid pyrolysdrift Relä hopklibbat, fel i regleringen, sensorn mäter (dörren låst) inte rätt. (dörren låst) E008 Kortslutning vid sensoringång Sensor defekt, ledning defekt Pyrolys-driftsätt: För hög temperatur i ugnen vid normaldrift Fel vid låsning eller låsningsrapport under E020 (Dörren inte låst) pyrolysen. Non Pyrolys-driftssätt: För hög temperatur i ugnen, relä hopklibbat, fel i regleringen, sensorn mäter inte korrekt. E021 Först för hög temperatur vid pyrolys Relä hopklibbat, fel i regleringen, sensorn mäter (dörr låst) sedan dörr upplåst inte korrekt. E025 Sensor inte ansluten Sensor defekt, ledning defekt, sensorkrets öppen. Heta SOEC 59
60 E080 Värmeelement tillkopplade med ingen Värmeelement är inte anslutet, temperaturhöjning inom ca 7min. värmelement defekt, sensor inte i muffen. Bara aktiv under ca 70 grader. 60
61 Egna anteckningar Egna anteckningar 61
62 Egna anteckningar 62
63 Egna anteckningar 63
64 Egna anteckningar 64
