1 presenterar Kurs Matachana Autoklav Modell SC500 Kapacitet SPRI /STE från 2/2 till 4/8 Modell S1000 Kapacitet SPRI /STE från 3/4 till 15/12 AlessandroToneguzzi Kurs om spoldesinfektor Steelco Bp100HE-BP100HSER AD AD Medical Academy AB

2 Manometer för kammare Inlastsida Autoklav Utlastsida (endast dubbeldörrar) Manometer för ånga Videorecorder (option) Manometer för kammare Indikator ikoner Nödstopp Kontroll panel Indikator ikoner Skrivare USB anslutning (option) Dörr Lås frontpanel Ångpannans nivåindikator (endast E modeller)

3 Manöverkontroller Manometer för kammare Manometer för ånga Nödstop AV/PÅ Brytare Larm för media. Denna symbol indikerar att en eller flera media (vatten, luft, ånga m fl) saknas (option). Reparation nödvändig. Denna symbol indikerar att det krävs ett ingripande av en servicetekniker för att lösa en händelse som gjort utrustningen obrukbar. Risk för heta ytor. Denna symbol varnar att kammarens väggar och delar av dörren är heta och att det föreligger risk att bränna sig. Klämrisk. Denna symbol varnar att någon del av kroppen som finns i dörröppningen under pågående dörrstängning kan vara utsatt för klämrisk. Använd skyddshandskar. Använd alltid handskar som skyddar mot ev risk för brännskador när du skall lasta i eller ur kammaren. Larm. Denna indikator/symbol tänds när ett larm förekommer som kräver operatörens ingripande. Process status. Timglas indikatorn/symbolen tänds när en produktions- eller testcykel körs.

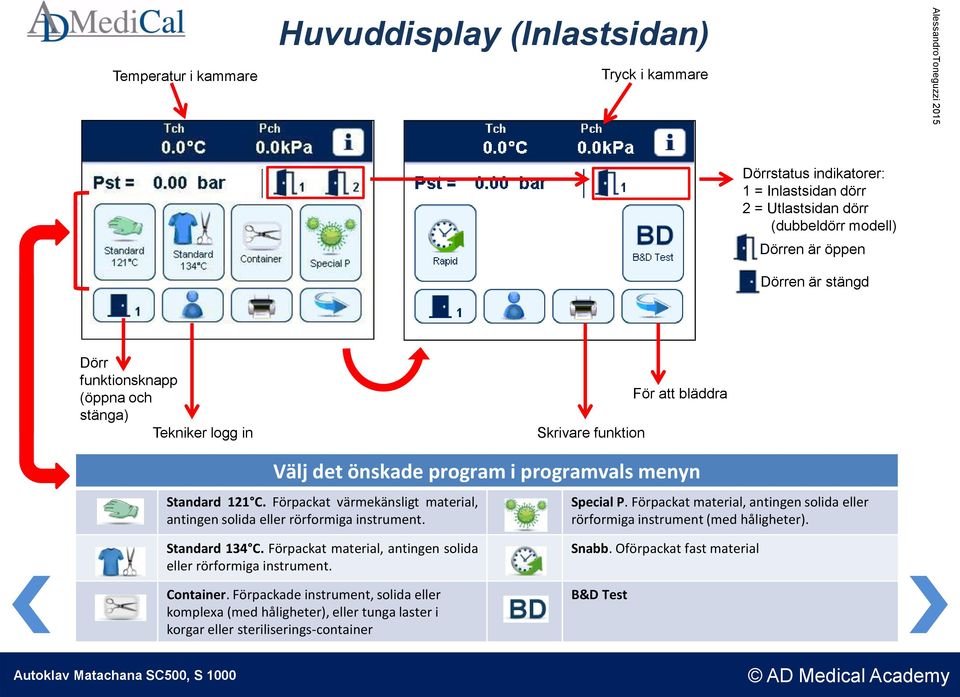

4 Temperatur i kammare Huvuddisplay (Inlastsidan) Tryck i kammare Dörrstatus indikatorer: 1 = Inlastsidan dörr 2 = Utlastsidan dörr (dubbeldörr modell) Dörren är öppen Dörren är stängd Dörr funktionsknapp (öppna och stänga) Tekniker logg in Skrivare funktion För att bläddra Välj det önskade program i programvals menyn Standard 121 C. Förpackat värmekänsligt material, antingen solida eller rörformiga instrument. Special P. Förpackat material, antingen solida eller rörformiga instrument (med håligheter). Standard 134 C. Förpackat material, antingen solida eller rörformiga instrument. Container. Förpackade instrument, solida eller komplexa (med håligheter), eller tunga laster i korgar eller steriliserings-container Snabb. Oförpackat fast material B&D Test

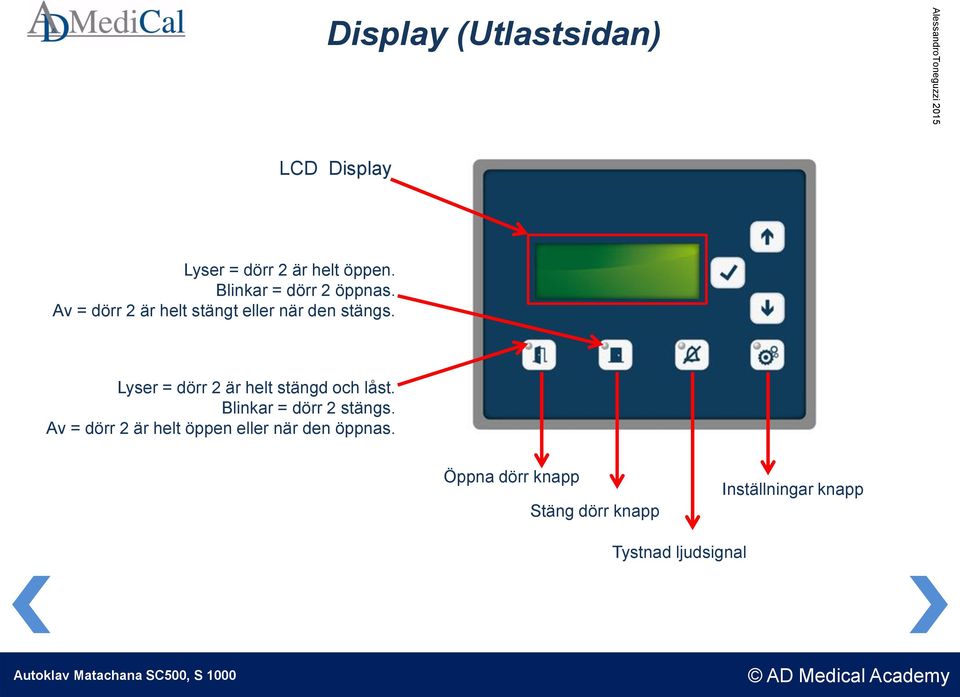

5 Display (Utlastsidan) LCD Display Lyser = dörr 2 är helt öppen. Blinkar = dörr 2 öppnas. Av = dörr 2 är helt stängt eller när den stängs. Lyser = dörr 2 är helt stängd och låst. Blinkar = dörr 2 stängs. Av = dörr 2 är helt öppen eller när den öppnas. Öppna dörr knapp Stäng dörr knapp Inställningar knapp Tystnad ljudsignal

6 Daglig skötsel av autoklaven -Torka ut kammaren och rengör dörrpackning(ar) med en fuktig trasa. -Kontrollera att det finns tillräckligt med papper i printern -Tryck AV / PÅ knappen och vänta tills Touch Screen lyser samt huvudmenyn visas i displayen (detta tar ca 40 sekunder). -Kör ett Bowie & Dick testprogram när utrustningen är uppvärmd och innan Ni börjar Er dagliga produktion av sterilt gods. Förvärmnings program B&D Test Köra Förvärmnings program? Köra B&D Test? Bekräfta och köra Hoppa över körning Ni börjar Er dagliga produktion av sterilt gods.

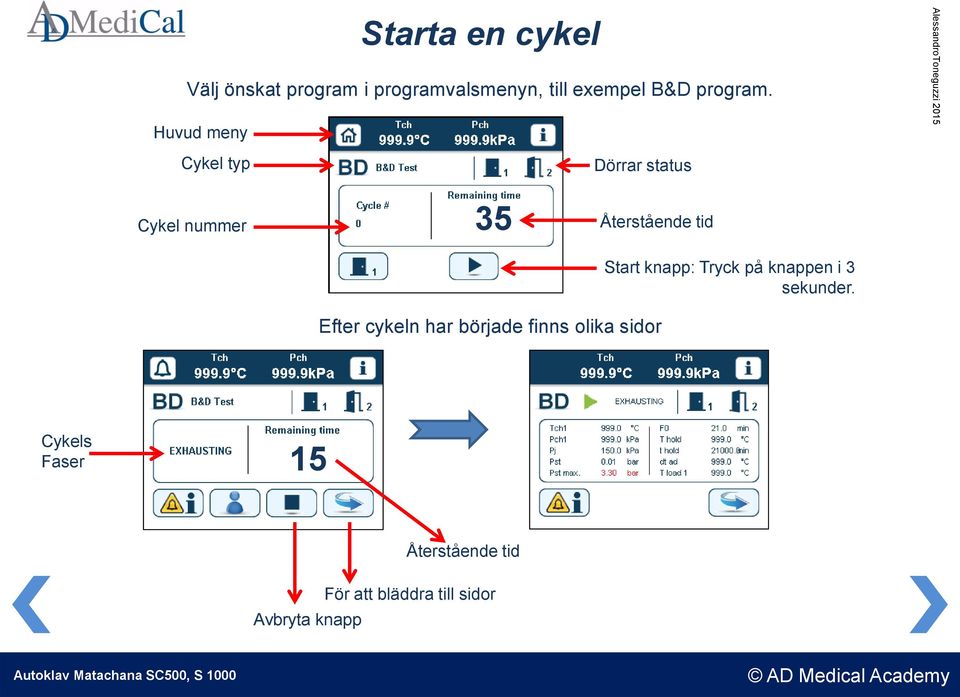

7 Starta en cykel Välj önskat program i programvalsmenyn, till exempel B&D program. Huvud meny Cykel typ Cykel nummer 35 Dörrar status Återstående tid Start knapp: Tryck på knappen i 3 sekunder. Efter cykeln har började finns olika sidor Cykels Faser 15 Avbryta knapp Återstående tid För att bläddra till sidor

8 Meddelande på displayen Cykel klart: När ett program slutförts korrekt (felfri), finns ett meddelande Cykel klart. Cykel slut med fel EFTER bekräftelse: När ett program slutar med ett felmeddelande, skall det sterilierade godset alltid klassas som EJ STERILT. Ifall Ni har en tvådörrars version kommer godset att kunna lastas ur endast på inlastningssidan. Stoppa programmet? Cykel avbryt: Om man trycker på knappen för att avbryta ett program, frågar systemet efter en bekräftelse. När ett program är avbrutet, övergår autoklaven i en återställningsfas och det körda programmet registreras som felaktigt.

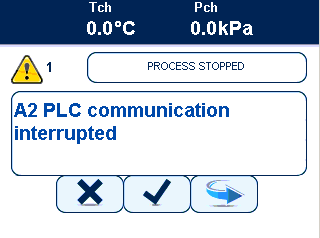

9 Återställa en larm A2 PLC Kommunikation avbruten Tryck ikonen för att stänga av det akustiska larmet A2 PLC Kommunikation avbruten Klicka på det röda meddelandet så att det visas 3 knappar nedanför som gör det möjligt bekräfta och återställa larmet samt att bläddra mellan meddelanden. Gömmer denna rad med knappar Bekräftar meddelandet som visas Bläddra till nästa meddelande A2 PLC Kommunikation avbruten När man bekräftat meddelandet, ändras textfärgen från rött till blått. Meddelandet är bekräftat, men fortfarande aktivt. Ta bort knappraden genom att klicka på

10 Meddelande på displayen Error: Dessa är varnings meddelande inte ett larm. Du kan använda maskinen, men ring tekniker så fort som möjligt. E22 Underhåll Underhåll: Maskinen behöver service. Du kan använda maskinen, men så fort som möjligt ringa till service center. Förebyggande underhåll måste utföras varje år.
