Miljörapport. Kungsängens reningsverk 2013.

Transkript

1 Miljörapport. Kungsängens reningsverk 2013.

2 Innehåll Grunddel Verksamhetsbeskrivning ORGANISATION ANSLUTNING AVLOPPSVATTENRENING SLAMBEHANDLING KEMIKALIE- OCH AVFALLSHANTERING HÄNDELSER UNDER ÅRET Byte luftare i biosteget Byte renshanteringsutrustning Installation av mekanisk slamförtjockare Driftstörning på gasfacklor Nytt driftövervakningssystem PLANERADE PROJEKT UNDER Ny mottagningsstation för externslam Ny polymerdoseringsutrustning Betongrenovering LEDNINGSNÄT OCH PUMPSTATIONER Ledningsnät och pumpstationer Utbyggnad och förnyelse på ledningsnätet Händelser på ledningsnätet Spillvattenpumpstationer Bräddning VERKSAMHETENS PÅVERKAN PÅ MILJÖN ÅTGÄRDSPLAN VA-STRATEGI Gällande föreskrifter och beslut TILLSTÅND ELLER DISPENS ENLIGT MILJÖLAGSTIFTNINGEN KONTROLLPROGRAM FÖRELÄGGANDEN OCH BESLUT GÄLLANDE TILLSYN ENLIGT MILJÖLAGSTIFTNINGEN 14 3 Gällande villkor med kommentar VILLKOR MED KOMMENTAR UPPFÖLJNING AV RIKT- OCH GRÄNSVÄRDEN Driftförhållanden och kontrollresultat under året Företagets beaktande av hänsynsreglerna KUNSKAPSKRAVET

3 5.2 BÄSTA MÖJLIGA TEKNIK HUSHÅLLNING MED RÅVAROR OCH ENERGI ERSÄTTNING AV KEMISKA PRODUKTER M.M ANSVAR FÖR ATT AVHJÄLPA SKADA AVFALL FRÅN VERKSAMHETEN OCH AVFALLETS MILJÖFARLIGHET ÅTGÄRDER FÖR ATT MINIMERA RISKER Transporter Omgivningskontroll Undertecknande Bilaga 1, Anslutning Bilaga 2, Belastning och utsläppsvärden Bilaga 3, Bräddning Bilaga 4, Utsläpp till vatten Bilaga 5, Slam Bilaga 6, Avfall, kemikalier och energihushållning Bilaga 7, Villkorsuppföljning Bilaga 8, Verksamhetsområde Bilaga 9, Process-schema Bilaga 10, Ledningsnät Bilaga 11, Uppföljning saneringsplan Emmisionsdeklaration

4 Grunddel UPPGIFTER OM ANLÄGGNINGEN Anläggningens (platsens) namn: Kungsängens reningsverk Anläggningens (plats-) nummer: Fastighetsbeteckning: Gasverket 1 Besöksadress: Gasverksgatan 1 Kommun: Västerås Kommun Kontaktperson (namn, tele, e-post): Verksamhetsår: 2013 Andreas Nilsson, telefon e-post: andreas.nilsson@malarenergi.se Huvudbransch och tillhörande kod 1 : (Rening av avloppsvatten) Ev. övriga branscher och koder 1 : Kod för farliga ämnen 2 : Grund för avgiftsnivå 3 : 90.10, avloppsanläggning dimensionerad för mer än pe, Tillstånd enligt: Miljöbalken Vattendom Miljöskyddslagen Dispens Daterat: Tillståndsgivande myndighet: Miljödomstol Länsstyrelsen Annat: Tillsynsmyndighet: Länsstyrelsen Kommunal nämnd: Miljöledningssystem: EMAS ISO Annat: Nej Emissionsdeklaration bifogas Ja Nej UPPGIFTER OM HUVUDMAN Huvudman: Mälarenergi AB Organisationsnummer: Gatuadress: Box 14 Postnummer: Kontaktperson: Andreas Nilsson Telefonnr: Telefaxnr: Ort: Västerås E-postadress: andreas.nilsson@malarenergi.se 1 enligt bilagan till förordningen (1998:899) om miljöfarlig verksamhet och hälsoskydd 2 enligt bilaga 1 till Naturvårdsverkets föreskrifter om miljörapport, NFS 2000:13 3 enligt bilagan till förordningen (1998:940) om avgifter för prövning och tillsyn enligt miljöbalken 3

5 1 Verksamhetsbeskrivning 1.1 Organisation Mälarenergi AB ansvarar för VA-försörjningen inom Västerås kommun. VAorganisationen inom Mälarenergi är uppbyggd enligt figur 1. Avdelningen för Avlopp sköter driften av avloppsverken. Ledningsnätet och pumpstationerna sköts av planeringsavdelningen tillsammans med Mälarenergis serviceavdelning. Figur 1. Organisationsschema AO Vatten AO Vatten Kenneth Jönsson VD Karin Ols VA-chef Stab Vattenproduktion Planering Avlopp Avd.chef Göran Vikergård 11 personer 5 anläggningar Avd.chef Birger Wallsten 13 personer Avd.chef Anna Lindkvist 13 personer 5 anläggningar 1.2 Anslutning Kungsängens reningsverk tar emot avloppsvatten från centrala Västerås samt ett antal kringliggande områden, se figur 2. Totalt var personer anslutna till reningsverket vid utgången av Det innebär en ökning med personer från föregående år. Fördelningen mellan de olika kommundelarna redovisas i tabell 1. Tabell 1. Befolkningsstatistik (Uppgifter från Västerås stads befolkningsstatistik) Västerås Tätort Barkarö Tätort Dingtuna Tätort Enhagen-Ekbacken Tätort Hökåsen Tätort Irsta Tätort Tidö-Lindö Tätort 663 Tillberga Tätort Örtagården 482 Kärsta 229 Tortuna 446 Orresta 76 Summa

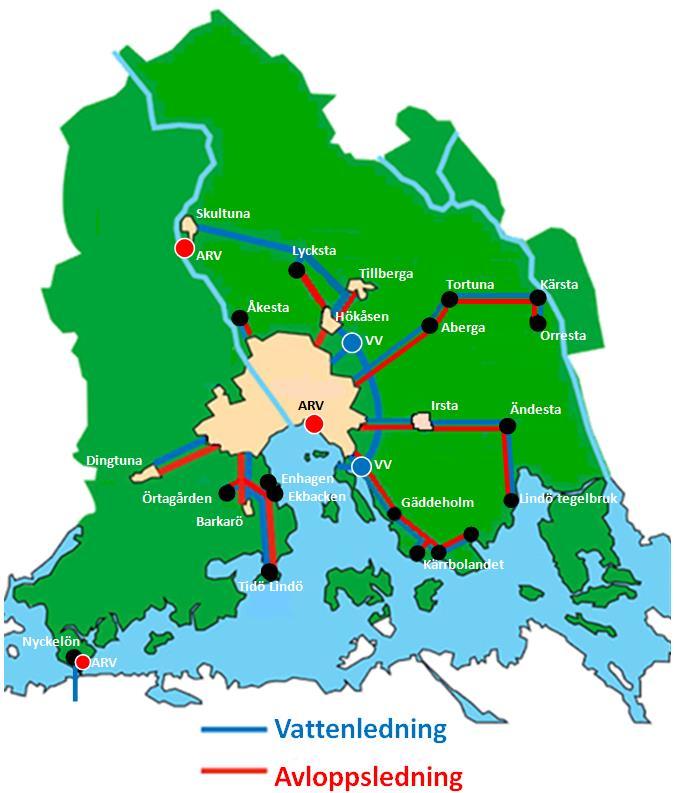

6 Figur 2. Anslutna områden till Kungsängens reningsverk Till Kungsängens reningsverk är också ett antal industrier anslutna. I de fall det industriella avloppsvattnet inte är behandlingsbart i Kungsängens reningsverk måste industriföretagen ha egen behandling av vattnet innan det släpps till det kommunala spill- eller dagvattennätet. För att ha kontroll över industriella spillvatten får Mälarenergi information från Miljöoch hälsoskyddsförvaltningen och Länsstyrelsen vid all nyetablering av verksamheter eller anmälningspliktiga förändringar i befintlig verksamhet. Under 2013 tog reningsverket emot kväverikt processvatten ifrån Westinghouse. Vattnet leds i en separat ledning från Finnslätten direkt till reningsverket. Där lagras vattnet i en bufferttank innan det pumpas in och renas i det biologiska reningssteget. Vattnet består av två fraktioner där den ena fraktionen innehåller nitrat (NO3) och den andra innehåller både nitrat och ammonium (NH4). Utöver detta tog reningsverket emot metanol innehållande ammonium från Westinghouse. Volymer och mängder redovisas i tabell 2. Under 2012 uppstod en läcka på ledningen från Westinghouse till avloppsverket. Mälarenergi har därför tagit fram en rutin tillsammans med Westinghouse för att säkerställa att en eventuell framtida läcka skall upptäckas i tid. 5

7 Tabell 2. Kvävevatten från Westinghouse Volym (m 3 ) NO3-N (kg) NH4-N (kg) Ntot(kg) Nitratvatten Nitrat- och Ammoniumvatten Metanol (40%) Totalt Reningsverket tog också emot kväverikt lakvatten från Grytatippen. Den totala mängden kväve från lakvattnet uppgick till ca kg. 1.3 Avloppsvattenrening En schematisk bild över avloppsvattenreningen vid Kungsängens reningsverk redovisas i figur 3. Figur 3. Avloppsreningsprocessen på Kungsängens reningsverk 6

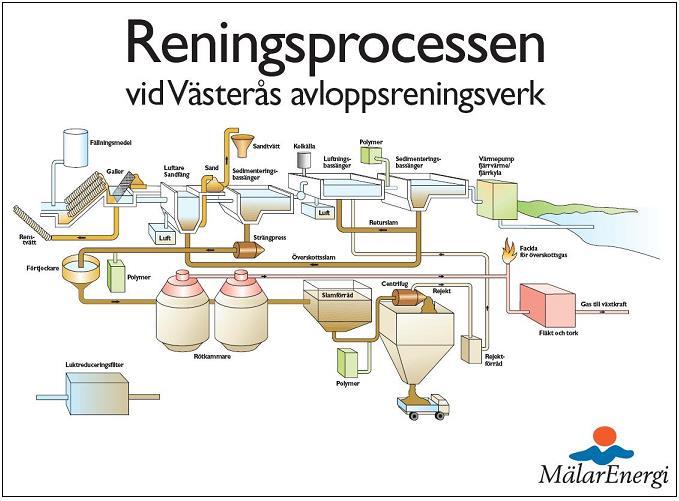

8 Reningsprocessen innefattar mekanisk, kemisk och biologisk behandling av avloppsvattnet. Den mekaniska reningen består av fingaller, sandfång och försedimentering. Det rens som fångas upp i fingallret tvättas och mellanlagras i containrar innan det transporteras bort med lastbil och förbränns. Slammet som sedimenterar i försedimenteringen går vidare till slambehandlingen (se avsnitt 1.4). För den kemiska reningen tillämpas förfällning med järnsulfat (FeSO4). Kemikalien tillsätts direkt till inkommande vatten. Den biologiska reningen är sedan 1998 anpassad för kväverening med fördenitrifikation. För att uppnå en hög kvävreduktion tillsätts extern kolkälla i form av glykol och metanol (Förbrukning av kolkälla redovisas i bilaga 6). Till den biologiska sedimenteringen, som även fungerar som slutsedimentering, tillsätts polymer för att förbättra sedimentationsegenskaperna för det biologiska slammet (Polymerförbrukningen redovisas i bilaga 6). I tabell 3 anges dimensionerade värden för Kungsängens reningsverk. Tabell 3. Dimensionerade värden för Kungsängens reningsverk Antal anslutna pe Maximal BOD7 belastning kg/dygn Maximal N-belastning kg/dygn Dimensionerat flöde m 3 /h Maximalt flöde (1,3 dimensionerat flöde) m 3 /h Till avloppsverket är ett databaserat driftövervakningssystem kopplat. Systemet presenterar historikkurvor och processbilder på alla viktiga funktioner vid avloppsverket. Utöver detta sker manuell driftövervakning med rondering och tillsyn på vardagar och vid behov även helgdagar. Avloppsverket är bemannat från kl. 07:00 till 16:00 på vardagar. Övrig tid finns personal i beredskap för att sköta driften av verket. Larmhantering sköts via driftövervakningssystemet som skickar larm till beredskapshavande drifttekniker via sms. 1.4 Slambehandling Under 2013 har överskottsslammet från det biologiska reningssteget pumpats tillbaka till sandfånget och sedimenterat tillsammans med primärslammet i försedimenteringen. Därefter trycks slammet genom två silpressar där hårstrån och fibrer avskiljs innan det går vidare till en gravimetrisk förtjockare. I förtjockaren tillsätts polymer (se bilaga 6 för mängder) och TS-halten på slammet höjs från ca 2 % till ca 4 %. Efter förtjockning rötas slammet i två stycken rötkammare med en total uppehållstid på ca 20 dygn. Temperaturen i rötkammarna ligger på ca 36 C. Efter rötning samlas slammet i ett slamförråd som fungerar som bufferttank. Slammet avvattnas därefter i två centrifuger. För att uppnå en effektiv slamavvattning tillsätts polymer. Under 2013 har en ny mekanisk slamförtjockare installerats (se avsnitt 1.6.3). Den rötgas som bildas i rötkammaren torkas och komprimeras innan den skickas via en ledning till Växtkrafts anläggning på Gryta. Där renas gasen tillsammans med gas ifrån deras biogasanläggning och används som fordonsbränsle. Mängden gas som producerats redovisas i bilaga 6. 7

9 Slam som producerats i avloppsverken i Skultuna, Flintavik och Kärsta transporteras med slambil till Kungsängens reningsverk. Där tas slammet emot i speciella slutna bassänger. Därefter pumpas slammet vidare till förtjockaren och rötkammaren där slammet rötas tillsammans med slammet ifrån Kungsängsverket. Mängden slam från småverken redovisas i bilaga 5. Under 2013 tog avloppsverket emot slam ifrån Hässlö vattenverk motsvarande ca 600 ton TS. Detta slam innehöll ca 70 ton aluminium som tillsats vid vattenverket som fällningskemikalie. En effekt som har observerats vid reningsverket är att aluminiumet i slammet hjälper till med fällningen vid avloppsverket så att tillsatsen av järnsulfat kan minskas. Reningsverket belastas även av externt slam från enskilda avlopp. Detta slam släpps direkt på inkommande ledning inne vid Kungsängsverket. Totalt togs ca m 3 slam emot vid Kungsängsverket. En del av externslammet som samlas upp i kommunen transporteras till Mälarenergis externslammottagning i Tomta. Där lagras slammet i ca 10 månader innan det sprids på åkermark. Under 2013 togs ca ton externslam emot vid anläggningen i Tomta. Slammet från Tomta är certifierat enligt REVAQ. 1.5 Kemikalie- och avfallshantering De processkemikalier som används är järnsulfat, glykol, metanol och två olika typer av polymer (se avsnitt 1.3). Förbrukade mängder under 2013 redovisas i bilaga 6. Samtliga kemikalier som används vid avloppsverket finns registrerade i Mälarenergis kemikaliedatabas. I databasen redovisas bl.a. lagringsplats, användningsområde och mängder. Vid reningsverket förvaras också säkerhetsdatablad till samtliga kemikalier som används. Säkerhetsdatabladen uppdateras kontinuerligt. Under 2013 anlitade Mälarenergi Stena som entreprenör för omhändertagande av avfall. I bilaga 6 redovisas det avfall som uppkommit vid avloppsverket under Händelser under året Byte luftare i biosteget Under sommaren 2013 har samtliga luftare i biosteget bytts ut. Totalt byttes ca luftare fördelade på sex linjer. Arbetet utfördes på en linje i taget. Varje linje tömdes ned och spolades rent innan arbetet påbörjades. Varje linje var nedtömd ca 1 vecka vilket innebär att biosteget endast utnyttjade 5/6 dels kapacitet under ca 6 veckor. Då arbetet utfördes på sommaren då vattnet är varmare och den biologiska reningen fungerar bättre så har bytet ej haft någon större inverkan på utsläppsvärden. Underhållsarbetet anmäldes till länsstyrelsen. 8

10 1.6.2 Byte renshanteringsutrustning Under 2013 har renshanteringsutrustningen bytts ut vid Kungsängens avloppsverk. Rensgallren byttes ut redan 2012 och under 2013 har övrig renshanteringsutrustning bytts ut. Den nya utrustningen har större kapacitet för att klara av belastningen vid höga flöden. Bytet anmäldes till länsstyrelsen men har inte orsakat någon bräddning eller i övrigt påverkat några utsläppsvärden Installation av mekanisk slamförtjockare Under hösten 2013 installerades en mekanisk slamförtjockare för förtjockning av överskottsslam. Tidigare har överskottsslammet pumpats tillbaka till sandfånget och tagits ut som ett blandslam från försedimenteringen. Detta har skapat problem med skumbildning i rötkammaren vintertid. Genom att dela upp slamflödena förebyggs dessa problem. Dessutom kommer TS-halten att öka vilket minskar uppvärmningsbehovet och ökar gasproduktionen. Idrifttagning och intrimning av anläggningen kommer att ske under Anmälan om installation av slamförtjockare skickades till länsstyrelsen Driftstörning på gasfacklor Under februari 2013 kallfacklades ca m 3 biogas (vilket motsvarar ca m 3 metan) under en total tid av ca 6 timmar. Orsaken var att facklan inte har tänts då Växtkraft har haft förhinder att ta emot gasen. Problemet med att facklan inte tändes har åtgärdats och ett förbättrat underhåll har lagts in för att förhindra liknande problem i framtiden. Driftstörningen anmäldes till länsstyrelsen Nytt driftövervakningssystem Under 2013 har ett nytt driftövervakningssystem installerats på avloppsverket. Överläggnigen har skett succesivt och slutfördes under sommaren Omläggningen har orsakat en del mindre problem men ingenting som har medfört några miljöstörningar Klagomål från båtfimor vid utsläppspunkt Under sommarhalvåret inkom ett antal klagomål från de båtfirmor som har sin verksamhet i närheten av utsläppspunkten för avloppsvattnet. Klagomålen gällde flytslam som lade sig på ytan under vissa perioder. Mälarenergi startade med rondering vid utsläppspunkten minst en gång i veckan. Det är inte helt klarlagt vad det är för typ av slam och om det kommer ifrån avloppsverket. Om det kommer ifrån avloppsverket är det sannolikt bioslam som åker ut i samband med slamflykt ifrån sedimenteringen. Mälarenergi har därför investerat i ett antal slamnivåmätare som varnar om slamnivån i bassängerna stiger. 9

11 1.7 Planerade projekt under Ny mottagningsstation för externslam Under 2014 planeras en ny anläggning för mottagande av externslam. Till att börja med kommer en provisorisk anläggning att byggas för registrering och flödesmätning av externslammet. I ett senare skede kommer en permanent anläggning att byggas som även kommer att reducera de luktproblem som uppstår i samband med tömningar Ny polymerdoseringsutrustning En förstudie har påbörjats under 2013 och kommer att slutföras under 2014 med syfte att utreda behovet av ny polymerdoseringsutrustning. Arbetet med en ny polymerdoseringsutrustning kommer eventuellt att påbörjas under Betongrenovering Under 2014 kommer ett betongrenoveringsprojekt att påbörjas. Projektet kommer att pågå i två år. Många av de betongkonstruktioner som finns vid Kungsängens avloppsverk är gamla och är i behov av renovering. För att genomföra detta arbete kommer bassänger tömmas ned. Arbetet kommer att planeras så att minsta möjliga miljöpåverkan sker. 1.8 Ledningsnät och pumpstationer 1.8 Ledningsnät och pumpstationer Kartor över ledningsnätet i Västerås kommun bifogas i bilaga 10. Tabell 4 redovisar avloppledningsnätets olika ledningstyper, inklusive längd för dessa, inom Västerås kommun vid utgången av Tabell 4. Avloppsledningar i Västerås kommun Ledningstyp Längd (km) Spillvattenledningar 435 Kombinerade ledningar 31 Tryckavloppsledningar 141 Dagvattenledningar 442 Summa avloppsledningar Utbyggnad och förnyelse på ledningsnätet Mälarenergi arbetar kontinuerligt med att förbättra spillvattennätet för att minska inläckage och minimera bräddningar på nätet. I tabell 5 redovisas några större förnyelseprojekt. För ytterligare information, se bilaga 11: Avrapportering Saneringsplanen I tabell 6 ges exempel på nybyggnation under

12 Tabell 5. Exempel på förnyelseprojekt på ledningsnätet Sträcka Uppskattad längd (m) Lundagatan 150 Stohagsvägen 86 Övre Kungsgatan 70 Hammarbacksvägen 96 Frihetsvägen 75 Kryddgårdsgatan 340 Djäknebergsgatan, Lidmansvägen 205 Rönnbyledningen 600 Flottörgatan 214 Släggargatan 123 Dräktspännegatan 61 Totalt Tabell 6. Exempel på nybyggnation av ledningsnätet Sträcka Uppskattad längd (m) Pistolgatan 100 Tortuna-Kärsta Kärsta-Orresta Totalt I tabell 7 redovisas planerade förnyelseprojekt av ledningsnätet och i tabell 8 redovisas planerad nybyggnation under Tabell 7. Planerade förnyelseprojekt Sträcka Uppskattad längd (m) Pilbogatan 60 Idrottsvägen 70 Kokhusgatan 60 Jakobsgatan 220 Verksgatan 140 Totalt 550 Tabell 8. Planerad nybyggnation Sträcka Uppskattad längd (m) Gilltuna 100 Nyckelön etapp Isolatorn 200 Totalt

13 1.8.2 Händelser på ledningsnätet Under 2013 har endast få miljöstörningar inträffat, se bilaga 3 för detaljer. För information om åtgärder på ledningsnätet, inklusive åtgärder för bräddavlopp och spillvattenpumpstationer, se bilaga 11: Avrapportering Saneringsplanen Spillvattenpumpstationer 2013 avslutades bytet av Mälarenergis databaserade driftövervakningssystem för spillvattenpumpstationerna. De tre befintliga överordnade styrsystemen av fabrikat SattGraph5000 har ersatts av ett gemenstamt styrsystem av fabrikat ABB 800xA. Systemet är redundant för att klara systemfel och lokaliserat på två platser. Det innebär att systemet körs parallellt på två platser för att täcka upp vid ett eventuellt haveri av systemet på ena platsen. Det har även implementerats ett långtidshistorikprogram, PGIM, som förser oss med data från alla anläggningarna på sekundnivå i 10 års tid Bräddning För att förbättra bräddmätningen har ny mätutrustning monterats i bräddavloppen de senaste åren. Tidigare användes Hydromax men nu har majoriteten av dessa ersatts med Pipeguard som registrerar bräddtiden. Bräddavloppen på ledningsnätet kontrolleras enligt följande instruktion: Vid bräddavloppskontroll, Pipeguard (2 ggr/år), kontrollera: o Att inget papper eller dyl. har fastnat på utrustningen. o Vippornas funktion, att de går att röra upp och tillbaka ner igen. o Modulens skick - om den är hårt angripen av svavelväte. Vid bräddavloppskontroll, Hydromax (4 ggr/år samt efter kraftiga regn), kontrollera: o Att inget papper eller dyl. har fastnat på utrustningen. o För Hydromax noteras resultaten från avlästa nivåer efter varje tillsyn. 1 gång per år ska batterierna till Pipeguard bytas och bakvattenskyddens funktion kontrolleras i samband med tillsynen. Registrerade bräddningar på ledningsnätet redovisas i bilaga 3. Angivna värden av bräddade mängder i bräddavloppen är beräknade utifrån erhållna larmtider från Pipeguard samt efter nivåhöjningar uppmätta med Hydromax. Värdena av bräddade mängder i pumpstationerna är en uppskattning med hjälp av befintliga data. 1.9 Verksamhetens påverkan på miljön Verksamhetens primära miljöpåverkan är utsläpp av fosfor, kväve och organiskt material (BOD7). Utsläpp av dessa ämnen kan leda till övergödning och medföljande syrebrist i recipienten, i detta fall Västeråsfjärden. För att övervaka tillståndet i Västeråsfjärden utförs en årlig recipientkontroll (se avsnitt 7). Ett arbete pågår kontinuerligt med att optimera reningsprocessen för att minska utsläppen. 12

14 Mälarenergi har ett certifierat miljöledningssystem enligt ISO Ledningssystemet ger stöd och vägledning i arbetet med att identifiera verksamhetens betydande miljöaspekter. De betydande miljöaspekterna som identifierats är utsläpp av närsalter, energianvändning och transporter. Verksamheten sätter också upp detaljerade miljömål för varje år års miljömål redovisas i tabell 9. Tabell 9. miljömål Mål Målet är att till årsskiftet 2014/2015 ha kontroll på större anslutna kunder och att begränsa/eliminera deras utsläpp av farliga/oönskade ämnen till både dag- och spillvattennätet. PRIO ämnen är utvalda då de utgör en risk för vattenmiljön och/eller finns uppmätta i vattnen inom EU. Kommentar Kartläggning inkl. första och andra brevutskick klart. Dataprogrammet EnvoMap är inköpt och installerat. Inmatning av verksamheter och granskning pågår. Inmatning av analysdata från verksamheters egna provtagningar. Första provtagning klar med Ecoscope på 11 platser. Aktiviteter pågår. Under kommer Mälarenergi att arbeta med uppströmsarbete med fokus på kemikalier. Syftet är att få bättre kontroll på anslutna miljöfarliga tillståndspliktiga verksamheter (A- och B-verksamheter) för att minska utsläpp av farliga/oönskade ämnen till dag- och spillvattennätet. Mängden näringsämnen och miljögifter behöver minska i vårt vatten. För att skapa en framtida hållbar vattenanvändning måste alla hjälpas åt för att minska utsläpp av miljöstörande ämnen till våra vattendrag och Mälaren. Arbetet utförs med EUs ramdirektiv för vatten som grund Åtgärdsplan VA-strategi Mälarenergi har tagit fram en VA-utvecklingsplan tillsammans med stadsbyggnadskontoret och miljö- och hälsoskyddsförvaltningen. Planen är en riktlinje för vilka områden med enskilda avlopp som i framtiden bör anslutas till kommunalt vatten och avlopp. VA-utvecklingsplanen och VA-policy har antagits av kommunstyrelsen och kommunfullmäktige

15 2 Gällande föreskrifter och beslut 2.1 Tillstånd eller dispens enligt miljölagstiftningen Gällande tillståndsbeslut är upprättat av koncessionsnämnden för miljöskydd och är daterat Det är ett tillstånd enligt miljöskyddslagen (1969:87) att till Västeråsfjärden släppa ut avloppsvatten från Västerås och omgivande tätorter motsvarande en ekvivalent folkmängd om högst personer. Tillsynsmyndighet för verksamheten är Länsstyrelsen i Västmanland. 2.2 Kontrollprogram Länsstyrelsen i Västmanland godkände reviderat kontrollprogram Mälarenergi är förelagt att utföra undersökningar och kontroll av verksamheten och dess verkningar enligt kontrollprogrammet. Mälarenergi utövar även egenkontroll för att följa upp verksamhetens miljöprestanda. I arbetet med detta är miljöledningssystemet en stor hjälp. Till miljöledningssystemet finns rutiner och instruktioner knutna som beskriver hur verksamhetens miljöarbete skall bedrivas. Verksamheten berörs av Naturvårdsverkets föreskrifter Kontroll av utsläpp till vattenoch markrecipienten från anläggningar för behandling av avloppsvatten från tätbebyggelse, SNFS 1990:14 och Skydd för miljön, särskilt marken, när avloppsslam används i jordbruket, SNFS 1994:2. Gällande kontrollprogram är baserade på dessa föreskrifter och resultaten från undersökningarna redovisas i bilagorna till denna rapport. 2.3 Förelägganden och beslut gällande tillsyn enligt miljölagstiftningen Inga förelägganden har meddelats under Däremot genomförde länsstyrelsen ett tillsynsbesök under hösten Vid det besöket diskuterades framförallt läckan på Westinghouseledningen och den rutin som tagits fram för att upptäcka eventuella framtida läckor i tid. 14

16 3 Gällande villkor med kommentar 3.1 Villkor med kommentar I tabell 10 redovisas gällande villkor med kommentarer enligt tillståndsbeslut daterat Tabell 10. Villkor med kommentarer Villkor 1 Reningsanläggningen skall utformas och verksamheten bedrivas i huvudsaklig överensstämmelse med vad bolaget uppgett eller åtagit sig i ärendet. Mindre ändring av reningsprocess eller annat förfarande som bedöms inte öka utsläppen av föroreningar eller andra störningar för omgivningen får vidtas efter godkännande av tillsymyndigheten. 2 Reningsanläggningen för behandling av avloppsvattnet skall vara utförd för mekanisk, kemisk och biologisk rening samt ständigt drivas så att högsta möjliga reningseffekt uppnås med teknisktekonomiskt rimliga insatser. 3 Det åligger bolaget att anmäla byte av fällningskemikalie till tillsynsmyndigheten. 4 Vid reningsanläggningen skall finnas uppdaterade skötsel- och drift instruktioner, som har till syfte att hålla miljöpåverkan från anläggningen på lägsta nivå. 5 Resthalterna av syreförbrukande material (BOD7), fosfor (Ptot) och kväve (Ntot) i avloppsvattnet skall begränsas till följande värden: BOD7: 10 mg/l som månadsmedelvärde och riktvärde samt 15 mg/l som kvartalsmedelvärde och gränsvärde. Ptot: 0,3 mg/l som månadsmedelvärde och riktvärde och som kvartalsmedelvärde och gränsvarde Ntot:15 mg/l som årsmedelvärde och riktvärde Kommentar Verksamheten bedrivs enligt de uppgifter som lämnades vid ansökan om tillståndet. Mindre ändringar av anläggningen har anmälts till länsstyrelsen innan de genomförts. Det pågår ett kontinuerligt arbete med att optimera reningsprocessen för att minimera utsläppen av miljöstörande ämnen. Inget byte av fällningskemikalie har gjorts under året. Vid verket finns uppdaterade skötseloch driftinstruktioner. Inga rikt- eller gränsvärden har överskridits. Se avsnitt 3.2 Uppföljning av rikt- och gränsvärden 15

17 6 Fortlöpande kontroll av avloppsanläggningens funktion och tillståndet i recipienten jämte journalföring och rapportering av resultaten skall ske i huvudsaklig överensstämmelse med Naturvårdsverkets allmänna råd rörande kontroll av kommunala avloppsanläggningar. Förslag till reviderat kontrollprogram skall upprättas av bolaget och inges till tillsynsmyndigheten inom sex månader efter beslutsdatum. 7 Vid ombyggnads- och eller underhållsarbeten som medför att reningsanläggningen helt eller delvis måste tas ur drift får tillsynsmyndigheten medge att utsläppsvillkor tillfälligt överskrids. Därvid skall bolaget vidta åtgärder för att motverka vattenförorening eller andra olägenheter till omgivningen. Anmälan skall ske till tillsynsmyndigheten, som med stöd av 20 miljöskyddslagen får meddela närmare föreskrifter om sådana åtgärder. 8 Utsläpp av bräddat avloppsvatten före eller i avloppsreningsverket skall kontrolleras genom bestämning av bräddad volym och föroreningsmängd per dygn genom kontinuerlig mätning och registrering samt provtagning enligt kontrollprogram. Redovisning av ovanstående skall göras i miljörapporten. 9 Reningsverket skall vara förberett för desinfektion av utgående avloppsvatten. Bolaget skall utreda och före den 1 juli 1998 till tillsynsmyndigheten inkomma med förslag till annan metod för desinfektion av avloppsvattnet än genom tillsats av hypoklorit. Desinfektion skall företas i den omfattning som miljö- och hälsoskyddsnämnden finner erforderligt. 10 Slamhanteringen vid reningsverket skall ske på sådant sätt att olägenheter för omgivningen inte uppkommer, samt i huvudsaklig överensstämmelse med Naturvårdsverkets allmänna råd för hantering av slam från kommunala avloppsreningsverk. Ändringar i slamhanteringen skall anmälas till tillsynsmyndigheten. 11 Avloppsledningsnätet skall fortlöpande ses över och underhållas i syfte att så långt som möjligt begränsa tillflödet till reningsverket Kontrollprogram inlämnat och kompletterat följs. Under året har ett antal underhållsarbeten anmälts till länsstyrelsen (se avsnitt 1.6). Inget underhålls- eller ombyggnadsarbete under 2013 har gjort att utsläppsvillkoren överskridits. Föroreningshalter och mängder av bräddat avloppsvatten mäts och redovisas i bilaga 3. Reningsverket är förberett för desinfektion av utgående avloppsvattnet. Lagringstankar och pumpar för desinfektionsmedel finns. Ingen olägenhet för omgivningen i samband med slamhanteringen har rapporterats till Mälarenergi. Kontinuerlig förnyelse av spillvattennätet görs (se avsnitt 1.8). 16

18 av grund- och dagvatten (ovidkommande vatten) samt att minimera bräddningsmängden orsakad av hydraulisk överbelastning. Utförda och planerade saneringsåtgärder och åtgärdernas effekter skall redovisas i den årliga miljörapporten. 12 Industriellt avloppsvatten får inte tillföras anläggningen i sådan mängd eller av sådan beskaffenhet att anläggningens funktion nedsätts eller särskilda olägenheter uppkommer för omgivningen, avloppsslammet eller i recipienten. En förteckning över ansluten industri finns. En kontinuerligt uppdaterad förteckning över vatten- och föroreningsmängder mottagna från industrin skall finnas tillgänglig vid reningsverket. Förteckningen skall avse ämnen som inte i obetydlig grad kan störa processen i reningsverket, äventyra slammets kvalitet som jordförbättringsmedel eller som i avloppsvattnet når eller kan nå akuttoxiska nivåer eller på annat sätt ge negativa effekter i recipienten. Planerade åtgärder för att begränsa dessa ämnens effekter skall redovisas i den årliga miljörapporten. 13 Metangas skall samlas upp och omhändertas eller förbrännas. Vid haveri eller underhållsarbeten i gasklocka, värme- eller elproduktionssystem skall kommunen vidta åtgärder för att minska utsläppen så långt som möjligt. Utsläppen till luft av kväveoxider från förbränning av rötgaser får som riktvärde inte överskrida 0,1 g NOx/M.J tillfört bränsle. 14 Buller från verksamheten skall begränsas så att det inte ger upphov till högre ekvivalent ljudnivå utomhus vid bostäder än 50 db(a) dagtid (07-18) vardagar månd-fred 40 db(a) nattetid (22-07) samtliga dygn 45 db(a) övrig tid. Den momentana ljudnivån nattetid får uppgå till högst 55 db(a). 15 Om besvärande lukt eller andra störningar uppstår i omgivningen skall bolaget vidta erforderliga åtgärder för att eliminera dessa. Den metangas som bildas vid rötning tas emot och renas vid Växtkrafts anläggning. Mängder redovisas i bilaga 6. Bullermätning genomfördes 2002, resultat var svårtolkat då inverkan från trafikbrus var stor. Inga klagomål på buller har inkommit. Inga klagomål på besvärande lukt har inkommit. 17

19 mg/l mg/l Miljörapport Kungsängens reningsverk Uppföljning av rikt- och gränsvärden Utsläppsvillkoren regleras under punkt 5 i tillståndet. Figur 4-6 visar utsläppsvärdena relaterat till riktvärdena för BOD7, Ptot och Ntot. Utsläppsvärdena inkluderar bräddningar vid verket. Figur 4. Riktvärdesuppföljning BOD7 12 Uppföljning BOD BOD7 BOD7-riktvärde 0 jan feb mar apr maj jun jul aug sep okt nov dec Figur 5. Riktvärdesuppföljning Ptot 0,35 Utsläppsvärden P-tot 0,3 0,25 0,2 0,15 0,1 P-tot P-tot riktv 0,05 0 jan feb mar apr maj jun jul aug sep okt nov dec 18

20 mg/l Miljörapport Kungsängens reningsverk 2013 Figur 6. Riktvärdesuppföljning Ntot Uppföljning N-tot N-tot N-tot riktv Tabell 11 visar högsta uppmätta utsläppshalter relaterat till gällande riktvärden. Samtliga riktvärden har innehållits under året. Tabell 11. Uppföljning av riktvärden Ptot Ntot BOD7 Högsta Månadsvärde Årsmedelvärde Årsvärde Högsta Månadsvärde månadsvärde riktvärde riktvärde månadsvärde riktvärde 0,19 mg/l 0,3 mg/l 11,3 mg/l 15 mg/l 7,0 mg/l 10 mg/l Tabell 12 visar uppföljning av gränsvärden. Inga gränsvärden har överskridits under året. Tabell 12. Uppföljning av gränsvärden Ptot BOD7 Högsta Gränsvärde Högsta Gränsvärde kvartalsmedelvärde kvartalsmedelvärde 0,15 mg/l 0,30 mg/l 6,9 mg/l 15 mg/l 19

21 4 Driftförhållanden och kontrollresultat under året Det totala inflödet till Kungsängens reningsverk var m 3 vilket är mindre än normalt jämfört med de senaste åren. Även nederbörden var lägre 2013 än normalt. Flödesdata redovisas i tabell 13 tillsammans med nederbördsdata. Tabell 13. Nederbördsdata och inkommande flöde. Månad Nederbörd (mm) Flöde (m 3 ) Januari Februari Mars April Maj Juni Juli Augusti September Oktober November December Summa Inkommande belastningar redovisas i tabell 14. Belastningen ligger i nivå med föregående år. Tabell 14. Inkommande belastning Parameter Medelhalt (mg/l) Mängd (ton) BOD Ptot 3,6 61 Ntot NH4-N I tabell 15 redovisas utgående halter, mängder och reduktionsgrad för några viktiga parametrar. Utsläppsmängderna av närsalterna var lägre 2013 än tidigare främst beroende på ett lägre flöde. För Ptot var även halten lägre vilket kan ha koppling till ombyggnationen av slutsedimenteringen som genomfördes Tabell 15. Utgående värden (exklusive bräddning) Parameter Medelvärde (mg/l) Mängd (ton) Reduktion (%) BOD7 5, CODCr TOC P-tot 0,13 2,1 97 N-tot 11, NH4-N 3, SS 5, Under 2013 tillsattes ton järnsulfatlösning, vilket var något lägre än föregående år. Förbrukningen av polymer var också lägre 2013 än tidigare. Detta beror sannolikt på 20

22 att vattenmängderna in till verket var lägre. Samtliga kemikaliemängder redovisas i bilaga 6. Provtagning sker på inkommande avloppsvatten, efter försedimenteringen och på utgående avloppsvatten. Provtagningen sker flödesproportionellt. Inkommande vattenflöde mäts med induktiv flödesmätare. Samtliga ackrediterade labanalyser utförs av ALcontrol. En del enklare driftanalyser genomförs vid avloppsverket. Utöver detta mäts fosfor, ammonium och nitrat on-line på utgående vatten. Provtagning på bräddat avloppsvatten tas flödesproportionellt. Delprov från varje bräddning fryses in och sparas till slutet av varje kvartal då vattnet tinas och analyseras. All mätutrustning servas av driftpersonal samt extern servicepersonal. Allt underhållsarbete journalförs. Innan rötslammet transporteras bort från avloppsverket avvattnas det för att höja TShalten. Under 2013 låg TS-halten på 24 % i medeltal. Det avvattnade slammet hämtas vid reningsverket för vidare transport. Slammet har under året använts till markarbeten och jordbruk. Slammängder och slutbehandling av slammet redovisas i bilaga 5. I slutet av varje månad skickas ett samlingsprov på slammet till ALcontrol för analys. Samlingsprovet består av delprover som tas ut en gång i veckan. Slammet analyseras på närsalter, metaller och organiska ämnen. Resultatet från dessa provtagningar redovisas i bilaga 5. Den rötgas som har producerats under året har skickats till Växtkrafts anläggning på Grytatippen för rening och uppgradering till fordonsgas. Totalt har Mälarenergi levererat ca Nm 3 gas under året. 5 Företagets beaktande av hänsynsreglerna 5.1 Kunskapskravet Mälarenergi är engagerat i ett flertal olika branschorganisationer. Dessa har till syfte att ge erfarenhetsutbyte mellan olika kommuner samt att informera om vad som händer inom branschen. All driftpersonal genomgår branschens diplomerade utbildningar för maskinister. Dessutom genomgår all berörd personal utbildning för provtagning av avloppsvatten. Inom miljöledningssystemet har ett antal utredningar genomförts där aktiviteters olika miljöpåverkan har identifierats vid normal och onormal drift samt vid nödläge. 21

23 5.2 Bästa möjliga teknik Mälarenergi strävar efter att hela tiden utveckla reningsprocessen vid avloppsverket för att uppnå högsta möjliga reningsgrad. Under 2013 har en ny mekanisk slamförtjockare installerats. När den tas i drift skapas möjligheter för att bedriva en mer effektiv kväverening vintertid. 5.3 Hushållning med råvaror och energi Det pågår kontinuerligt ett arbete med att optimera processen med avseende på utsläppsvärden, energi- och kemikalieanvändning. Huvuddelen av den glykol som används är en restprodukt som ursprungligen har använts till avisning vid flygplatser. Även metanolen är en restprodukt från industrin (Westinghouse). Allt slam som har producerats under 2013 har använts till antingen anläggningsjord eller spridits på åkermark. Under året har Mälarenergi deltagit i en frivillig undersökning av metanutsläpp från avloppsreningsverk och biogasanläggningar. Syftet med undersökningen var att mäta och kvantifiera metanutsläppen. Resultaten från undersökningen vid Kungsängens avloppsverk visade att 1,31 % av metanen som produceras i rötkammaren avgår som metanutsläpp. Detta kan jämföras med medelvärdet i undersökningen som låg på 1,9 % för liknande anläggningar. Den största mängden släpps ut ifrån slamsilos och slamlager. 5.4 Ersättning av kemiska produkter m.m Mälarenergi har en central kemikaliedatabas för att underlätta jämförelser mellan olika kemiska produkter. Mälarenergi arbetar systematiskt med att fasa ut skadliga kemikalier och ersätta dem med nya 5.5 Ansvar för att avhjälpa skada Under 2013 har Mälarenergi fortsatt arbetet med att förbereda anläggningen för en certifiering av slammet enligt REVAQ. Det är ett certifieringssystem som arbetar för att minska flödet av farliga ämnen till reningsverk, att skapa en hållbar återföring av växtnäring samt att hantera riskerna på vägen dit. Syftet med en certifiering är att få bättre kontroll på hela kedjan från kund till recipient gällande vatten- och avloppstjänster, vilket innebär större möjlighet att minska våra miljöutsläpp. I detta arbete har det även utretts vad som måste förändras vid Kungsängsverket vid en certifiering. Mälarenergi har tillsammans med ett antal andra kommuner tagit fram en broschyr med riktlinjer för vad som får tillföras avloppet. I denna broschyr finns bl.a. angivet gränsvärden för vissa ämnen som kan störa ledningsnätet eller processen. 22

24 5.6 Avfall från verksamheten och avfallets miljöfarlighet Mälarenergi sorterar verksamhetsavfall i ett flertal fraktioner och har avtal med entreprenör som hjälper oss med detta. Det finns rutiner och instruktioner för hantering av avfall och farligt avfall i vårt ledningssystem. Mälarenergi genomför utbildningar inom avfallshantering med jämna mellanrum. Det avfall som uppstår vid anläggningen redovisas i bilaga 6. Mälarenergi arbetar kontinuerligt med att informera skolungdomar om vad som inte skall kastas i avloppet för att på så sätt minska avfallsmängderna från renshanteringen. 5.7 Åtgärder för att minimera risker Mälarenergi genomför årligen en riskinventering för att identifiera de risker som föreligger. I detta arbete ingår också att ta fram åtgärder för att minimera dessa risker. Ett exempel på åtgärder som genomförts under 2013 är den rutin som har tagits fram tillsammans med Westinghouse för att upptäcka en eventuell läcka på ledningen mellan Westinghouse och avloppsverket i tid. 6 Transporter Borttransport av slam sker kontinuerligt från verket 2-4 ggr varje vardag samt varannan dag under storhelger. Vid planeringen av slamtransporter optimeras transporterna för att nå så låg miljöbelastning som möjligt. 23

25 7 Omgivningskontroll Mälarenergi samordnar årligen en recipientkontroll tillsammans med övriga verksamheter som har miljöpåverkan på Västeråsfjärden. Resultaten från 2013 års recipientkontroll presenteras på Mälarenergis hemsida under Resultatet från 2012 års recipientkontroll kan sammanfattas enligt nedan: Kungsängens avloppsverk släppte under 2012 ut 3,2 ton fosfor och 230 ton kväve till Västeråsfjärden. Detta kan jämföras med belastningen från Svartån som var 20 ton fosfor och 350 ton kväve. Ammoniumhalterna var låga i ytvattnet. Däremot uppmättes måttligt höga halter ammonium i mätpunkten närmast Kungsängens avloppsverk. Detta kan indikera avloppspåverkan. Både kvävehalter och fosforhalter bedömdes som höga i Västeråsfjärden. Näringsstatusen med avseende på fosfor bedömdes som måttlig på 2 mätpunkter och god på en mätpunkt i Mälaren. 8 Undertecknande Västerås Västerås Kenneth Jönsson, VD Karin Ols, VA-chef 24

26 Bilaga 1, Anslutning Kommun: Västerås Kommun Avloppsreningsverk: Kungsängens avloppsverk Anslutning till verket Antal fysiska personer anslutna till vattenverket (p) Antal anslutna fysiska personer till (Skultuna tätort får avloppsreningsverket (p) dricksvatten från Västerås men har eget avloppsreningsverk) Totalt antal personekvivalenter (pe) beräknat utifrån BOD-belastning i inkommande vatten (70 g/person,dygn) Reningsverket är dimensionerat för pe - därav från industri (pe) Ca därav externbelastning (uppskattad antal pe) - mottagning av slam från enskilda avloppsanläggningar (uppskattat antal pe) - slam från industri Tar inte emot slam från industrier - slam från andra avloppsreningsverk ange ev. förbehandling Dimensionering (pe eller BOD 7 (kg/d)) Slam togs emot från Skultuna, Tortuna, och Kärsta Reningsverket är dimensionerat för kg BOD 7 /dygn Inkommande vattenflöde till verket, årsvärden Medelvärde (m 3 /h) Medelvärde (m 3 /d) Maxvärde (m 3 /d) Minvärde (m 3 /d) Totala årsflödet (m 3 /år) Mängd producerat dricksvatten till Västerås (m 3 /år) Mängd debiterat dricksvatten i Västerås exkl Skultuna som är anslutet till annat reningsverk Mängd ovidkommande vatten* (m 3 /år) Del av totala flödet (%) 41 *Ovidkommande vatten = behandlat vatten -debiterad mängd vatten Utgående vattenflöde från verket, årsvärden Medelvärde (m 3 /h) Medelvärde (m 3 /d) Maxvärde (m 3 /d) (exkl. bräddning) Minvärde (m 3 /d) Totala årsflödet (m 3 /år) Dimensionerande flöde m 3 /h (max) m 3 /d (max) 25

27 Bilaga 2, Belastning och utsläppsvärden Medelvärde Maxvärde (maxdygn) Inkommande vatten, årsvärden Mängd (ton/år) inkl bidrag från rejekt Mängd (ton/år) exkl. bidrag från rejekt Typ av och antal prov (dp, vp, annat) mg/l kg/d mg/l kg/d Rejekt pumpas direkt till biosteget BOD dp per månad CODCr Analyseras ej TOC Analyseras ej P-tot 3, , vp (veckoprov) N-tot dp per vecka NH4-N dp per månad Maxdygn är det dygn vi hade störst mängd (räknat i kg/d) in till verket. Högre koncentrationer har förekommit men då har totala mängden varit mindre p.g.a lägre flöde. Ange om mängd från rejekt är beräknad eller grundad på provtagning. Ingår rejektvatten i provtagning på inkommande vatten? Ja Nej Utgående vatten, årsvärden Medelvärde Maxvärde (maxdygn) Mängd (ton/år) Reduktion (%) Typ av och antal prov (dp, vp, annat) mg/l kg/d mg/l kg/d BOD7 5, , dp per vecka CODCr vp per månad TOC dp per månad P-tot 0,13 5,9 0, , dp per vecka N-tot 11, dp per vecka NH4-N 3, dp per vecka SS 5, , dp per vecka Maxdygn är det dygn vi hade högsta mängdutsläpp (räknat i kg/d). Högre koncentrationer har förekommit men då har totala mängden varit mindre p.g.a lägre flöde. Bräddning ej inkluderad. Metaller Inga analyser av metaller görs på inkommande avloppsvatten. Utgående vatten, årsvärden Medelvärde Maxvärde (maxdygn) Mängd/år (kg/år) Typ av och antal prov (dp, vp, annat) µg/l g/d µg/l g/d Hg 0,0042 0,19 0,0065 0,28 0,070 (samlingsprov en Cd 0,018 0,85 0,038 2,1 0,31 vecka/mån) Pb 0, , ,2 Cu 7, Zn Cr 0, , Ni 5, , Al Fe (mg/l) (kg/d) (mg/l) (kg/d) vp (saml. under varje vecka) Vid mindre än värden (t ex <0,1) skall halva värdet användas vid beräkning. 26

28 Bilaga 3, Bräddning Bräddat vatten vid reningsverket Antal bräddningar Antal h Antal m 3 Orsak Kvartal 1 Med behandling Ej tillgängligt Utan behandling 0 Kvartal 2 Med behandling Ej tillgängligt Utan behandling 0 Kvartal 3 Med behandling Ej tillgängligt Utan behandling 0 Kvartal 4 Med behandling Ej tillgängligt Utan behandling 0 Summa Ej tillgängligt Typ av behandling av bräddat vatten Mekanisk rening och kemisk förfällning Total bräddad volym pga. drifthaveri (m 3 /år) Total bräddad volym pga. hydraulisk m 3 överbelastning (m 3 /år) Bräddad volym i % av totala årsflödet 0,3 % Föroreningsmängder, bräddning vid reningsverket Medelvärde (mg/l) Maxvärde (mg/l) (maxdygn) Total mängd (ton/år) BOD ,4 COD Cr 160 8,2 P-tot 1,0 0,052 N-tot 18 0,89 NH 4-N 12 0,61 Medelvärde (µg/l) Maxvärde (mg/l) (maxdygn) Total mängd /år (kg/år) Hg 0,0048 0,00024 Cd 0,073 0,0037 Pb 1,63 0,083 Cu 25 1,3 Zn 60 3,1 Cr 1,7 0,085 Ni 5,9 0,3 Kontinuerlig mätning och registrering av bräddflöde Ja Nej Flödesproportionell provtagning Ja Nej Tidsproportionell provtagning Ja Nej Bilaga 3 fortsätter på nästa sida 27

29 Forts. bilaga 3 Bräddat vatten på ledningsnät och pumpstationer Endast de punkter som bräddat redovisas Mängd (m 3 /år) Totalt ,9 = 9 547,9 pga. drifthaveri 3 988,4 pga. hydraulisk överbelastning 5 559,5 pga. undersökningar Okänt Uppskattade föroreningsmängder, bräddning på ledningsnät och pumpstationer De halter som uppmäts vid reningsverkets bräddningar har använts vid uppskattningen av total mängd vid bräddning på ledningsnätet. Total mängd år BOD 7 448,8 kg COD Cr 1527,7 kg P-tot 9,5 kg N-tot 171,9 kg NH 4-N 114,6 kg Hg Cd Pb Cu Zn Cr Ni 0,05 g 0,7 g 15,6 g 238,7 g 572,9 g 16,2 g 56,3 g Specifikation, bräddning på ledningsnät och pumpstationer Recipient Kontrollmetod Frekvens Tid Volym Orsak (drifthaveri (se nedan) (ggr/år) (min, s/år) (m 3 /år) el. överbelastning) 2b, 5 1 Okänt 62,0 Överbelastning Kraftverkshamnen/ Mälaren SBR16 Hamrebäcken/ min, 46 s 15,9 Överbelastning Mälaren ABR24 Svartån/ 2b, 5 2 Okänt 13,6 Överbelastning Mälaren SBR31 Östra Hamnen/ min, 3 s 51,7 Överbelastning Mälaren SBR36 Svartån/ Mälaren min, 34 s 4,6 Överbelastning ABR37 Svartån/ Mälaren 2a, 5 4 Okänt 77,2 Överbelastning Kontrollmetoder, 1) inte alls, 2a) uppskattning med flytkropp, 2b) uppskattning med maxnivågivare, 3)flödesmätning, 4) beräkning av pumpad mängd, 5) beräkning med flödesmodell Mouse frekvens och volym, bestämd utifrån flödesmodell - Mouse, 6) beräkning med hjälp av Pipeguard-larm Spillvattenpumpstationer Bräddningspunkt SBR10 Bräddningspunkt Recipient Kontrollmetod (se nedan) Frekvens (ggr/år) Tid (h) Volym (m 3 /år) Orsak (drifthaveri el. överbelastning) SPU2 Hässlösundet/ 6? ,2 Överbelastning Mälaren SPU5 Hamrebäcken/ ,4 Drifthaveri Mälaren SPU22 Asköbäcken/ ,5 271,9 Drifthaveri 28

30 Mälaren SPU23 Bodabäcken/ 6? 1 2,6 Överbelastning Mälaren SPU26 Limstabäcken/ 6? ,3 Överbelastning Mälaren SPU36 Lillån/ Sagån/ 6? ,1 Överbelastning Mälaren SPU46 Asköbäcken/ ,1 Drifthaveri Mälaren SPU52 Kapellbäcken/ ,0 Drifthaveri Mälaren SPU57 Lillån/ Sagån/ 6? 5 372,7 Överbelastning Mälaren SPU61 Mälaren 4 1 8,5 30,7 Drifthaveri SPU62 Mälaren 6 4? ,6 4,7 Överbelastning Drifthaveri SPU76 Svartån/ Mälaren ,2 Drifthaveri SPU86 Mälaren ,9 Drifthaveri SPU94 Mälarparksbäcken/ Mälaren ,5 Drifthaveri Kontrollmetoder, 1) inte alls, 2a) uppskattning med flytkropp/vippa, 2b) uppskattning med maxnivågivare, 3)flödesmätning, 4) beräkning av pumpad mängd, 5) beräkning med flödesmodell, mouse, 6) beräkning efter tidmätning på hög nivå. 29

31 Bilaga 4, Utsläpp till vatten Utsläpp från reningsverket inklusive bräddning vid reningsverket ton/år BOD7 88 CODCr 650 P-tot 2,2 N-tot 190 NH4-N 55 kg/år Hg 0,07 Cd 0,31 Pb 5,3 Cu 120 Zn 400 Cr 12 Ni 94 30

32 Bilaga 5, Slam Medelvärde (mg/kg TS) Slam, årsvärden Maxvärde (mg/kg TS) Mängd (kg/år) Typ av och antal prov (stickprov, samlingsprov, månad, kvartal, år) ph 8,1 8,5 Saml.prov under månaden Glödförlust, % av TS Saml.prov under månaden Hg 0,55 0,78 1,7 Saml.prov under månaden Cd 0,77 0,89 2,3 Saml.prov under månaden Pb Saml.prov under månaden Cu Saml.prov under månaden Zn Saml.prov under månaden Cr Saml.prov under månaden Ni Saml.prov under månaden N-tot Saml.prov under månaden P-tot Saml.prov under månaden Ammoniumkväve Saml.prov under månaden Kalkverkan, CaO Saml.prov under 2 månader Flouranten Saml.prov under 2 månader PCB, summa 0,026 0,028 0,078 Saml.prov under 2 månader PAH, summa 0,64 0,9 1,9 Saml.prov under 2 månader 4-Nonylfenol Saml.prov under 2 månader S Saml.prov under 2 månader Al Saml.prov under 2 månader Vid summering av mindre än värden (t ex <0,1) har halva värdet användas vid beräkning. Slammängder Producerad mängd ton/år Mängd TS totalt ton TS/år TS-halt 24,0 % Externslammängd till vattenfas (vattenfas = m 3 inkommande arv eller på ledningsnät) - Från andra reningsverk Skultuna 3 971m3/år Kvicksund 996 m3/år Kärsta 818 m 3 /år 31

33 Årets början Årets slut Lagrets kapacitet Forts. bilaga 5 Lagrat slam m³ ton TS Behandling ton TS/år Rötning Ja Nej ton TS/år Kompostering Ja Nej ton TS/år Vassbäddar el. liknande Ja Nej ton TS/år Annat Ja Nej ton TS/år Ja Nej ton TS/år Sluthantering Mark grönytor Ja Nej 536 ton TS/år Mark jordbruk Ja Nej ton TS/år Mark deponitäckning Ja Nej ton TS/år Lager intern Ja Nej ton TS/år Lager extern Ja Nej 326 ton TS/år Deponi Ja Nej ton TS/år Förbränning Ja Nej ton TS/år Till annat reningsverk Ja Nej om ja vilket: ton TS/år Förs register över åkermark där slam sprids? Ja Nej vem för register: ME/Ragn Sells Annat: I jordbrukrsanvändning ingär även slam från lager

34 Bilaga 6, Avfall, kemikalier och energihushållning Avfall Typ Ursprung Mängd (kg) Slutbehandling Rens Grovrens från fingaller Energiutvinning Rens Rens från strainpress Energiutvinning Sand Sand från sandfång Färgburkar Från verket 83 Energiåtervinning Elektronik för sanering Från verket 757 Återvinning Kabelskrot Från verket 859 Materialåtervinning Trä Från verket 8540 Energiutvinning Stålskrot Från verket 9210 Återvinning Kreosotolja och vatten Från verket 1700 Omraffinering Spillolja Från verket 617 Omraffinering Absorbenter Från verket 99 Energiåtervinning Härdare Från verket 293 Energiåtervinning Brännbart Från verket Energiutvinning Wellpapp Från verket 450 Materialåtervinning Lysrör Från verket 51 Skrot för fragmentering Från verket 3820 Återvinning Stålskrot diverse Från verket 9210 Återvinning Industriavfall för sort Från verket 4240 Industriavfall till deponi Från verket 1180 Deponi Kemikalier Typ Mängd (t/år) Förtjockning/fällning Järnsulfat Kronos Titan Polymer Magnafloc 25 Avvattning Polymer Zetag Annat Glykol, kolkälla i den biologiska N-reningen (17 %) Metanol, kolkälla i den biologiska N-reningen (100 %) Glykol (50%) Energihushållning Förbrukad mängd energi (MWh/år) Bränsletyp m3 avisningsglykol 149 m3 Överskottsmetanol från Westinghouse Atom El: 5476 MWh Fjärrvärme: 4713 Förbrukning (m 3 el. ton) Gasproduktion Mängd producerad gas/år (Nm 3 ) Gasens energiinnehåll (kwh/m 3 ) 6,2 Facklad mängd (m 3 /år) Användning av gasen Fordonsbränsle Har energibesparande åtgärder gjorts under året? Ja Nej 33

35 Bilaga 7, Villkorsuppföljning Årsmedelvärden, inkl bräddning på nätet och vid verket N-tot mg/l % 11,3 Kvartalsmedelvärden, utgående vatten Högsta uppmätta kvartalsmedelvärde inkl. bräddning visas under rubriken 3.2 Uppföljning av rikt- och gränsvärden i textdelen. P-tot BOD7 N-tot mg/l % mg/l % mg/l % Kvartal 1 0,12 6,9 Kvartal 2 0,13 4,6 Kvartal 3 0,15 4,3 Kvartal 4 0,14 4,6 Månadsmedelvärden, utgående vatten Högsta uppmätta månadsmedelvärde inkl. bräddning visas under rubriken 3.2 Uppföljning av rikt- och gränsvärden i textdelen. P-tot BOD7 N-tot mg/l % mg/l % mg/l % Januari 0,10 6,7 Februari 0,12 7,0 Mars 0,12 7,0 April 0,11 5,1 Maj 0,12 4,8 Juni 0,14 3,7 Juli 0,12 4,2 Augusti 0,13 3,4 September 0,19 5,5 Oktober 0,14 4,6 November 0,13 4,9 December 0,15 4,4 34

36 Bilaga 8, Verksamhetsområde Ra n s t a S va n å Ha ra k e r S k u lt u n a Mu n g a Ro m fa rt u n a S e va lla Lyc k s t a Lillh ä ra d Tillb e rg a Hö k å s e n Kä r s t a Bre d To rt u n a Orre s t a Bjö rk s t a Irs t a Än d e s t a Vä s t e rå s S jö h a g e n Din g t u n a Ryt t e rn e Lu n d b y Ba r k a rö Ek b a c k e n En h a g e n Gä d d e h o lm Kä r rb o Gå n g h o lm e n Frö h o lm e n Tid ö -Lin d ö Rid ö Än g s ö Kvic k s u n d VÄS TERÅS KOMMUN Ve r k s a m h e t s o m rå d e 35

37 Bilaga 9, Process-schema 36

38 Bilaga 10, Ledningsnät 37

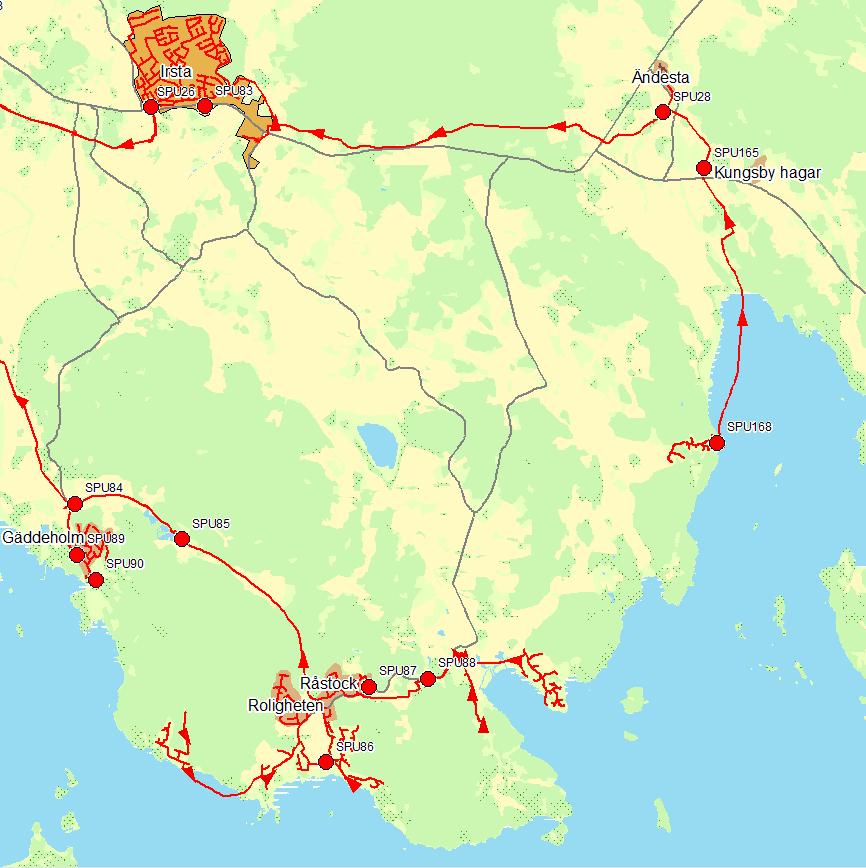

39 Sydvästra Västerås. Ledningsnät (spillvatten) och spillvattenpumpstationer. Karta skapad Miljörapport Kungsängens reningsverk

40 Sydöstra Västerås. Ledningsnät (spillvatten och kombinerat) samt spillvattenpumpstationer. Karta skapad

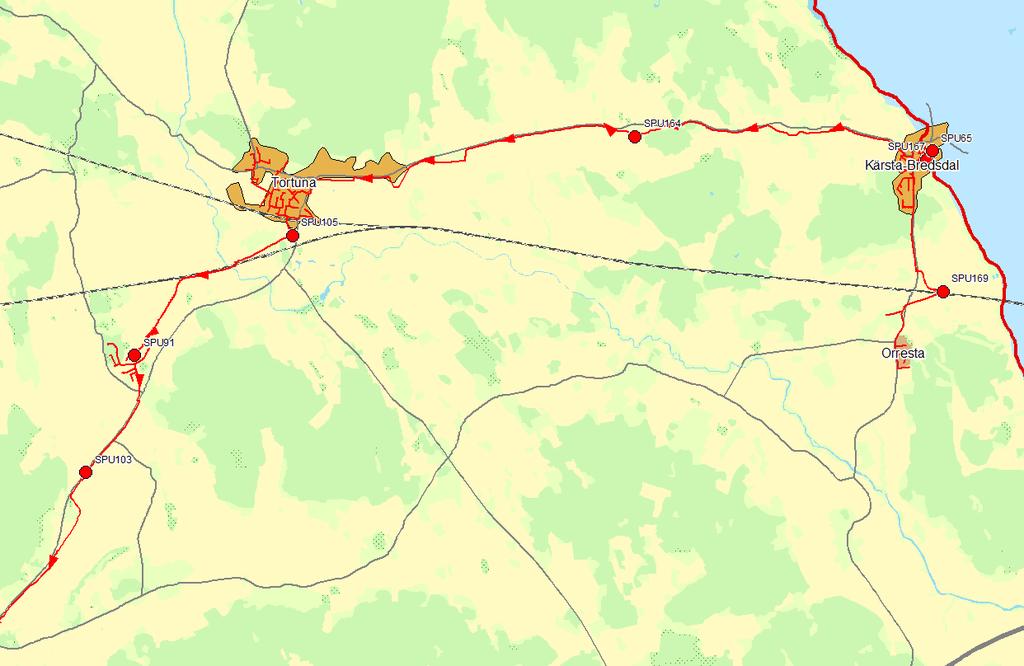

41 Nordöstra Västerås. Ledningsnät (spillvatten) och spillvattenpumpstationer. Karta skapad Miljörapport Kungsängens reningsverk

42 Bilaga 11, Uppföljning saneringsplan Avrapportering för 2013 Saneringsplan för spillvattennät anslutet till Kungsängens avloppsreningsverk i Västerås 41

43 Om dokumentet Syfte Saneringsplanen är ett led i arbetet med miljömålet ingen övergödning. Syftet med denna rapport är att avrapportera åtgärder som Mälarenergi har utfört under 2013 för att minska antalet bräddningar och andelen tillskottsvatten till Kungsängens avloppsreningsverk i Västerås. Utförda åtgärder 2013 Större utredningar Utredning av fördröjningsmagasin Syftet med ett fördröjningsmagasin är att tillfälligt fördröja det extra flöde som uppkommer vid kraftiga regn för att sedan återföra det till spillvattennätet igen. På så vis undviks bräddningar och spillvattnet renas innan det släpps ut i Västeråsfjärden. Under 2013 har Mälarenergi utrett möjligheten till ett fördröjningsmagasin vid Kungsängsverket. Tanken var att använda den befintliga betongkasunen som finns kvar från den gamla gasklockan på tomten norr om Kungsängsverket för fördröjningen. Utredningen visade dock på flera tekniska svårigheter, bl.a. ett relativt högt läge av betongkasunen. Det höga läget medför att vattnet måste pumpas dit vilket betyder att det inte skulle gå att använda vid ett ev. strömavbrott. För att få självfall från inkommande spillvattenledningar skulle ännu ett fördröjningsmagasin behövas, detta på en lägre nivå. Det visade sig dock vara för trångt på tomten med befintliga fjärrvärmeledningar i vägen o.s.v. Dessa svårigheter bidrog till att idén slopades. Två nya utredningar om fördröjningsmagasin ska dock påbörjas under Ett är tänkt att placeras i västra Västerås, ev. nedanför Hammarby stadshage, och i östra Västerås, vid Centrallassarettet. Malmaberg mm 2010 utförde DHI ett antal modelleringar av tillskottsvatten i Västerås. Det område som har störst andel tillskottsvatten per dygn och meter ledning fick arbetsnamnet delområde Malmaberg, se figur 1. Under 2012 delades området in i flera mindre områden som detaljstuderades, se figur 2. Till studien hör även ett område på Brandthovda som gränsar till delområdet Malmaberg. N Haga Malmaberg Brandthovd a Skiljebo Figur 1: Delområdet Malmaberg (rött) Figur 2: Detaljstuderade områden Arbetet under 2012 utgjordes av: (Från DHI:s modellering 2010). (Från DHI:smodellering 2012.) o anslutningskontroller för att kontrollera att takvattnet är rätt kopplat 42

44 o o o filmning av ledningsnätet åtgärder av brister i ledningsnätet modelleringar av delområdena utförda av DHI Under 2013 har en hel del ledningar inom DHI:s delområde Malmaberg strumpinfodrats/relinats och bräddavloppet på Skiljebo, SBR4 vid Jonasborgsvägen, har byggts bort. Se tabell 1 för detaljerad information om ledningssträckor för strumpinfodring/relining samt för nybyggnation av dagvattenledningar (borttagning av kombinerade ledningar). Under 2014 kommer bräddavloppen SBR8, SBR9 och SBR10 att utredas. De är belägna nära varandra i korsningen Haga Parkgata/Malmabergsgatan och kommer troligtvis att byggas om eller byggas bort för att möjliggöra bättre bräddmätning. Som tidigare nämnts ska även en utredning avseende fördröjningsmagasin i delområdet utföras under Utvärdering av strumpinfordringen uppströms SPU 64 och SBR 16, Berghamra. Under våren 2011 utfördes nattmätningar och modelleringar i ledningsnätet vid Berghamra. Vid efterföljande filmning av spillvattennätet, med samtidig spolning i dagvattennätet, upptäcktes ett stort överläckage från dagvattennätet till spillvattennätet på de från modelleringen utpekade ledningssträckorna påbörjades tätning genom strumpinfodring av dagvattenledningar på Flottörgatan, Flygplansgatan och Propellergatan. Detta arbete samt strumpinfodring av dagvattenledningen på Vinggatan slutfördes under Se tabell 1 för detaljerad information om ledningssträckor för strumpinfodring. Trots strumpinfordringarna har bräddning skett i SBR16 en gång under Det var vid regnet den 13/6 som det bräddade i knappt 13 minuter och ca 16 mᶟ utspätt spillvatten rann över till dagvattennätet. Bräddningen visar att bräddavloppet SBR16 behövs tills vidare. Arbetet med att finna åtgärder för att ta bort bräddavloppet fortsätter under Åtgärder Ledningsnätet På ledningsnätet har strumpinfodring/relining och utbyggnad av nya dagvattenledningar (bortkoppling av kombinerade ledningar) skett enligt tabell 1 nedan. 43

45 Tabell 1: Genomförda åtgärder på ledningsnätet Gata Stadsdel Uppskattad längd (m) Ny dagvattenledning Renovering av dagvattenledning Renovering av spillvattenledning Flottörgatan Berghamra 214 X Vinggatan Berghamra 70 X Flygplansgatan Berghamra 200 X Propellergatan Berghamra 80 X Stigbergsgatan Skiljebo X Stigbergsgatan Skiljebo 250 X Österleden Skiljebo 255 X Parkvägen Skiljebo 110 X Släggargatan Malmaberg 123 X Svarvargatan Malmaberg X Fornminnesgatan Brandthovda 75 X Dräktspännegatan Brandthovda 61 X Bärnstensgatan Brandthovda 200 X Älvkvarnsgatan Brandthovda 150 X Hällristargatan Brandthovda 280 X Kultgatan Brandthovda 170 X Hemdalsvägen Hemdal 50 X Stålgatan Sandgärdet 15 X Övre Kungsgatan/ Centrum 70 X Norra Källgatan Rönnbyledningen Rönnby 600 X Lundagatan Aroslund 150 X X Djäknebergsgatan/ Västermalm 205 X X Lidmansvägen Bondebacken Västermalm 50 X Stohagsvägen Stallhagen 86 X Stallhagsgatan Stallhagen 80 X Eriksgatan Stallhagen 105 X Pistolgatan Stohagen 100 X Rusthållarvägen Stohagen 16 X Kryddgårdsgatan Stohagen 340 X Hammarbacksvägen Frihetsvägen Solvägen Hammarby stadshage Hammarby stadshage Hammarby stadshage 96 X 75 X 126 X Utöver ovanstående ledningslängder har även vatten- och spillvattenserviser serviser bytts ut. Åtgärder bräddavlopp För att förbättra bräddmätningen har ny utrustning, Pipeguard, monterats i bräddavloppen. Pipeguard mäter bräddtiden på två olika nivåer vilket medför noggrannare volymberäkningar. 44

46 En stor del av arbetet under 2013 har skett i bräddavloppen. Ambitionen har varit att sätta Pipeguard i alla resterande bräddavlopp. Under året har det satts upp 25 st. Pipeguard i spillvattennätet som leder till Kungsängsverket. Det har det även monterats 6 st. bakvattenskydd för att förhindra att dagvatten rinner över till spillvattennätet. Ett bräddavlopp har byggts om (ABR37 på Akademivägen) och ett har tagits bort (SBR4 på Jonasborgsvägen). Åtgärdena i bräddavloppen har varierat enligt tabell 2 nedan. Tabell 2: Genomförda åtgärder i bräddavlopp Bräddavlopp Gata Tidigare mätmetod Ny mätmetod SBR3 Kolvägen Hydromax Pipeguard Anmärkning SBR4 Jonasborgsvägen Hydromax - Bräddavloppet har byggts bort. SBR14 Gasverksgatan Hydromax Pipeguard SBR18 Skridskogatan Hydromax Pipeguard SBR21 Siggesborgsgatan Hydromax Pipeguard Bakvattenskydd installerat. SBR22 Långmårtensgatan Hydromax Pipeguard Bakvattenskydd installerat. SBR23 Emausgatan Hydromax Pipeguard ABR24 Västra Kyrkogatan Hydromax Pipeguard Bakvattenskydd installerat. SBR26 Trollbacksvägen Hydromax Pipeguard Signalproblem, hydromax finns kvar t.v. SBR27 Nansengatan Föremål Pipeguard SBR29 Äppelvägen Hydromax Pipeguard SBR32 Arosvägen Hydromax Pipeguard SBR33 Skultunavägen Hydromax Pipeguard SBR35 Vasagatan Hydromax Pipeguard Bakvattenskydd installerat. SBR37 Akademivägen Föremål Pipeguard Bräddavloppet har byggts om för att kunna montera Pipeguard. SBR39 Engelbrektsgatan Hydromax Pipeguard SBR40 Västra Hydromax Pipeguard Utanbygatan SBR43 Midgårdsgatan Hydromax Pipeguard Bakvattenskydd installerat. SBR51 Strandbron Hydromax Pipeguard SBR56 Högbergsgatan Hydromax Pipeguard SBR60 Turebergsvägen Hydromax Pipeguard SBR66 Åsgatan Hydromax Pipeguard SBR70 Götgatan Hydromax Pipeguard SBR71 Klintvägen Hydromax Pipeguard Bakvattenskydd installerat. SBR94 Sjöhagsvägen Hydromax Pipeguard 45

47 Åtgärder spillvattenpumpstationer 2013 slutfördes arbetet med att ersätta driftövervakningssystemet Sattgraph med det nya systemet ABB 800XA. Det nya systemet är körs parallellt på två platser, vilket medför att det fungerar även om systemet skulle haverera på den ena platsen. I systemet finns även ett långtidshistorikprogram, PGIM, som förser oss med detaljerat data från alla anläggningarna i 10 års tid. Arbete har även påbörjats med att förbättra bräddberäkningarna från spillvattenpumpstationerna genom att använda driftövervakningssystemet ABB 800XA. På så sätt kommer mer korrekta bräddvolymer att erhållas. Genom förbättrad kommunikation kan stopp avhjälpas snabbare varpå bräddvolymen minskar. I alla nya pumpstationer installeras fiber- eller wimaxlösning. Under 2013 har kommunikationen i spillvattenpumpstationerna förbättrats enligt tabell 3 nedan. Tabell 3: Ny kommunikation i spillvattenpumpstationer Pumpstation Gata/Område Tidigare kommunikation SPU2 Pilotgatan Radio Wimax SPU7 Bessemergatan Radio Wimax SPU10 Kraftvärmegatan Radio Fiber SPU14 Kummelgårdsgatan Radio Wimax SPU15 Skälbygatan Radio Wimax SPU20 Viltstigen Radio Wimax SPU22 Prästgården, Dingtuna Tele Wimax SPU27 Fågelvik Radio Wimax SPU32 Tillberga IP Radio Wimax SPU41 Solrosgatan Radio Wimax SPU44 Lindesborg, Hökåsen Tele Wimax SPU45 Brottberga hage Radio Wimax SPU52 Erikslund Radio Wimax SPU53 Stockholmsvägen, Radio Wimax Hälla SPU67 Hagaberg Radio Wimax SPU70 Fullerö Strand Radio Fiber SPU76 Åkesta Kabel till SPU24 Fiber Ny kommunikation I dagsläget erhålls larm vid hög nivå i pumpsumpen eller om pumpen havererar, d.v.s. när det vanligtvis finns risk för bräddning. Men under 2013 skedde några bräddningar då det bara blev delvis stopp i pumpstationernas inkommande spillvattenledning. Eftersom en del av spillvattnet fortfarande rann in i pumpstationen var pumpen i drift och hög nivå i sumpen undveks. Men trots detta medförde avloppsstoppet bräddning. Under 2014 kommer vippor att installeras 5 av pumpstationernas bräddbrunnar för att säkerställa att larm erhålls även vid dessa tillfällen, se tabell 4. 46

48 Tabell 4: Pumpstationer där vippor ska installeras. Pumpstation Gata/Område SPU18 Grävlingevägen SPU46 Barkaröby, Gotövägen SPU52 Erikslund SPU76 Åkesta SPU94 Öster Mälarstrand Under 2013 utfördes löpande underhållsarbete i spillvattenpumpstationerna för att effektivisera pumpningen och minska risken för bräddningar. Underhållsarbetet består bl.a. av pumprenoveringar, byte till nya pumpar och byten av backventiler. Övrigt Utöver ovanstående större projekt pågår ett kontinuerligt arbete för att hitta läckor på vattenledningsnätet. Genom att minska utläckaget minskar även inläckaget av dricksvatten till spillvattennätet. Flera olika läcksökningsmetoder tillämpas, bl.a. genom kontroll av nattflöden i driftövervakningssystemet, kontinuerlig områdesmätning med Permalog, områdesmätning med hjälp av befintliga flödesmätare, kontroll i dagvattennätet vid torrväder, ventillyssning på servisventiler mm. Vattenledningar av galvaniserat stål, som ofta är av sämre kvalitet, har bytts ut i Irsta (ca 140 m) och Orresta (ca 940 m). Arbete med byte av galvledningar påbörjades även i Ändesta och Dingtuna under senare delen av Vattenbalansen Det är många faktorer som påverkar hur stort flöde som rinner till Kungsängsverket varje år, bl.a. hur mycket dricksvatten som förbrukas och hur stort inläckaget till spillvattennätet är. Inläckaget beror till största delen på årsnederbörden och grundvattennivån men påverkas även av hur stort utläckaget från vattenledningsnätet är. En mindre del av tillskottsvattnet kommer från kombinerade ledningar. Vattenbalansen är en översiktlig skiss över flödena i ledningssystemen, se figur 3. 47
