Kokpunkten Actionbad. 1. Namn på anläggningen Kokpunkten Actionbad

Transkript

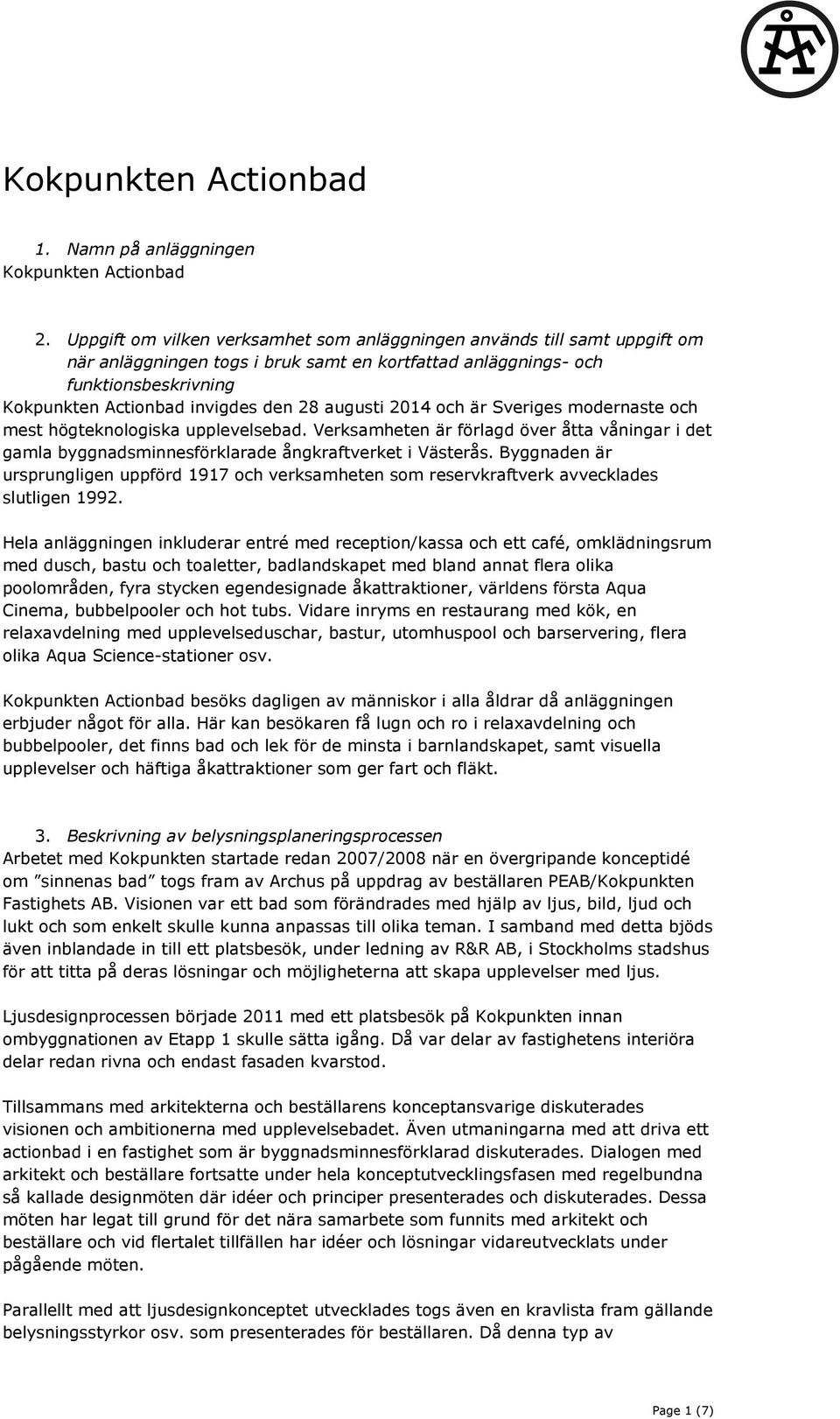

1 Kokpunkten Actionbad 1. Namn på anläggningen Kokpunkten Actionbad 2. Uppgift om vilken verksamhet som anläggningen används till samt uppgift om när anläggningen togs i bruk samt en kortfattad anläggnings- och funktionsbeskrivning Kokpunkten Actionbad invigdes den 28 augusti 2014 och är Sveriges modernaste och mest högteknologiska upplevelsebad. Verksamheten är förlagd över åtta våningar i det gamla byggnadsminnesförklarade ångkraftverket i Västerås. Byggnaden är ursprungligen uppförd 1917 och verksamheten som reservkraftverk avvecklades slutligen Hela anläggningen inkluderar entré med reception/kassa och ett café, omklädningsrum med dusch, bastu och toaletter, badlandskapet med bland annat flera olika poolområden, fyra stycken egendesignade åkattraktioner, världens första Aqua Cinema, bubbelpooler och hot tubs. Vidare inryms en restaurang med kök, en relaxavdelning med upplevelseduschar, bastur, utomhuspool och barservering, flera olika Aqua Science-stationer osv. Kokpunkten Actionbad besöks dagligen av människor i alla åldrar då anläggningen erbjuder något för alla. Här kan besökaren få lugn och ro i relaxavdelning och bubbelpooler, det finns bad och lek för de minsta i barnlandskapet, samt visuella upplevelser och häftiga åkattraktioner som ger fart och fläkt. 3. Beskrivning av belysningsplaneringsprocessen Arbetet med Kokpunkten startade redan 2007/2008 när en övergripande konceptidé om sinnenas bad togs fram av Archus på uppdrag av beställaren PEAB/Kokpunkten Fastighets AB. Visionen var ett bad som förändrades med hjälp av ljus, bild, ljud och lukt och som enkelt skulle kunna anpassas till olika teman. I samband med detta bjöds även inblandade in till ett platsbesök, under ledning av R&R AB, i Stockholms stadshus för att titta på deras lösningar och möjligheterna att skapa upplevelser med ljus. Ljusdesignprocessen började 2011 med ett platsbesök på Kokpunkten innan ombyggnationen av Etapp 1 skulle sätta igång. Då var delar av fastighetens interiöra delar redan rivna och endast fasaden kvarstod. Tillsammans med arkitekterna och beställarens konceptansvarige diskuterades visionen och ambitionerna med upplevelsebadet. Även utmaningarna med att driva ett actionbad i en fastighet som är byggnadsminnesförklarad diskuterades. Dialogen med arkitekt och beställare fortsatte under hela konceptutvecklingsfasen med regelbundna så kallade designmöten där idéer och principer presenterades och diskuterades. Dessa möten har legat till grund för det nära samarbete som funnits med arkitekt och beställare och vid flertalet tillfällen har idéer och lösningar vidareutvecklats under pågående möten. Parallellt med att ljusdesignkonceptet utvecklades togs även en kravlista fram gällande belysningsstyrkor osv. som presenterades för beställaren. Då denna typ av Page 1 (7)

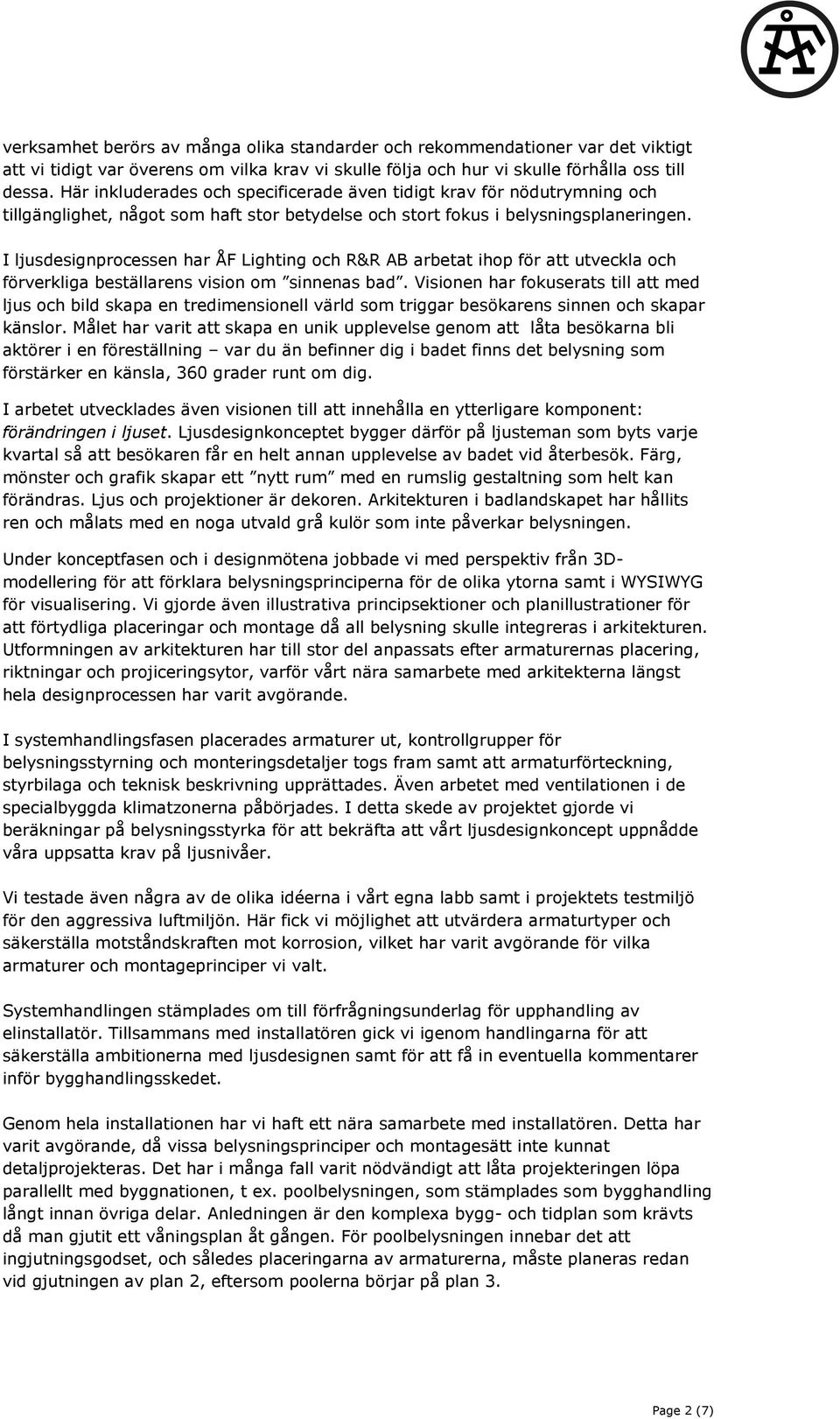

2 verksamhet berörs av många olika standarder och rekommendationer var det viktigt att vi tidigt var överens om vilka krav vi skulle följa och hur vi skulle förhålla oss till dessa. Här inkluderades och specificerade även tidigt krav för nödutrymning och tillgänglighet, något som haft stor betydelse och stort fokus i belysningsplaneringen. I ljusdesignprocessen har ÅF Lighting och R&R AB arbetat ihop för att utveckla och förverkliga beställarens vision om sinnenas bad. Visionen har fokuserats till att med ljus och bild skapa en tredimensionell värld som triggar besökarens sinnen och skapar känslor. Målet har varit att skapa en unik upplevelse genom att låta besökarna bli aktörer i en föreställning var du än befinner dig i badet finns det belysning som förstärker en känsla, 360 grader runt om dig. I arbetet utvecklades även visionen till att innehålla en ytterligare komponent: förändringen i ljuset. Ljusdesignkonceptet bygger därför på ljusteman som byts varje kvartal så att besökaren får en helt annan upplevelse av badet vid återbesök. Färg, mönster och grafik skapar ett nytt rum med en rumslig gestaltning som helt kan förändras. Ljus och projektioner är dekoren. Arkitekturen i badlandskapet har hållits ren och målats med en noga utvald grå kulör som inte påverkar belysningen. Under konceptfasen och i designmötena jobbade vi med perspektiv från 3Dmodellering för att förklara belysningsprinciperna för de olika ytorna samt i WYSIWYG för visualisering. Vi gjorde även illustrativa principsektioner och planillustrationer för att förtydliga placeringar och montage då all belysning skulle integreras i arkitekturen. Utformningen av arkitekturen har till stor del anpassats efter armaturernas placering, riktningar och projiceringsytor, varför vårt nära samarbete med arkitekterna längst hela designprocessen har varit avgörande. I systemhandlingsfasen placerades armaturer ut, kontrollgrupper för belysningsstyrning och monteringsdetaljer togs fram samt att armaturförteckning, styrbilaga och teknisk beskrivning upprättades. Även arbetet med ventilationen i de specialbyggda klimatzonerna påbörjades. I detta skede av projektet gjorde vi beräkningar på belysningsstyrka för att bekräfta att vårt ljusdesignkoncept uppnådde våra uppsatta krav på ljusnivåer. Vi testade även några av de olika idéerna i vårt egna labb samt i projektets testmiljö för den aggressiva luftmiljön. Här fick vi möjlighet att utvärdera armaturtyper och säkerställa motståndskraften mot korrosion, vilket har varit avgörande för vilka armaturer och montageprinciper vi valt. Systemhandlingen stämplades om till förfrågningsunderlag för upphandling av elinstallatör. Tillsammans med installatören gick vi igenom handlingarna för att säkerställa ambitionerna med ljusdesignen samt för att få in eventuella kommentarer inför bygghandlingsskedet. Genom hela installationen har vi haft ett nära samarbete med installatören. Detta har varit avgörande, då vissa belysningsprinciper och montagesätt inte kunnat detaljprojekteras. Det har i många fall varit nödvändigt att låta projekteringen löpa parallellt med byggnationen, t ex. poolbelysningen, som stämplades som bygghandling långt innan övriga delar. Anledningen är den komplexa bygg- och tidplan som krävts då man gjutit ett våningsplan åt gången. För poolbelysningen innebar det att ingjutningsgodset, och således placeringarna av armaturerna, måste planeras redan vid gjutningen av plan 2, eftersom poolerna börjar på plan 3. Page 2 (7)

3 All belysning ritades i 3D i CAD för att kunna samordnas med andra installationer samt för att få fram en komplett 3D-modell över hela anläggningen. På så vi kunde även krockar mellan installationer gås igenom vid samordningsmöten för att förenkla installationen väl på plats. Efter att all belysning installerats tog programmeringsfasen vid, vilket var ett omfattande arbete, då näst intill all belysning i badet ska kunna styras och anpassas efter rådande ljustema. R&R AB, tillsammans med Mediatec, har ansvarat för styrningen och programmeringen av badets all mjukvara. R&R AB med Robert Ricciuti ansvarar även för att ändrar ljustemat i badet fyra gånger per år. I detta arbete justeras belysningen gällande färg, mönster, grafik och digitala filmprojiceringar efter ett noggrant genomtänkt tema. Arbetet är omfattande men resultatet blir precis det som beställaren önskade: ett sinnenas bad. 4. Ange vad ni anser är speciellt och som bör uppmärksammas i projektet. En världsunik anläggning Ljussättningen har, trots höga tekniska krav och en hårt pressad budget, tillsammans med arkitektur, åkattraktioner och service skapat en unik badmiljö och en helhetsupplevelse som överträffar allas förväntningar av ett äventyrsbad. Fasta belysningsinstallationer, projektorer, digitala projiceringar, världens första Aqua Cinema samt högteknologiska armaturer och styrning har bidragit till att skapa en världsunik anläggning som nyttjar de nyaste och mest moderna digitala teknikerna. Teknik som i vanliga fall inte används i denna typ av anläggning eller för fasta installationer. Luftmiljöns påfrestning på material har krävt innovativa lösningar Projekteringen av belysningen har krävt stor eftertänksamhet, kunskap och innovativa lösningar då den korrosiva luftmiljön (C4 gas och kloraminer), temperaturen i badet samt den höga luftfuktigheten är extrem för den tekniska utrustningen som använts. Detta har satt ljusdesignen på prov och drivit ljusdesignen till innovativa lösningar tillsammans med beställaren. Materialkännedom och höga krav på de material som använts, verkliga tester i labbmiljö, specialanpassade montage samt egna klimatzoner för den mest känsliga utrustningen är några av de moment som gjort installationen av belysningen möjlig att genomföra. Installationerna har även krävt en hög kapslingsklass och elsäkerhet (i enlighet med europeiska och svenska reglementen) samt stor motståndskraft mot fysisk åverkan och slitage då badet har många besökare varje dag. 5. Användarens synpunkter på anläggningen. Exemplifiera, om möjligt, användarens synpunkter. Christoffer Tilstam, kommunikationsansvarig på Kokpunkten: Många har uttryckt att ljussättningen är häftig, särskilt när den hela tiden lever och förändras, och att den bildar en helhet tillsammans med ljudet och arkitekturen. Besökarna tycks uppskatta att man kan förändra ljusteman, så att man får en ny upplevelse varje gång. Vi upplever styrningen av ljuset som mycket smidig. Själva ljussättningen sköter sig ju själv, förutom när man byter tema. Kokpunktens Facebooksida har för närvarande 4,4 av 5 stjärnor och gillas av personer i alla åldrar. Många tycks återkomma. Ett urval av kommentarerna: Relaxen är jättemysig Kokpunkten är ett kanonställe för hela familjen Page 3 (7)

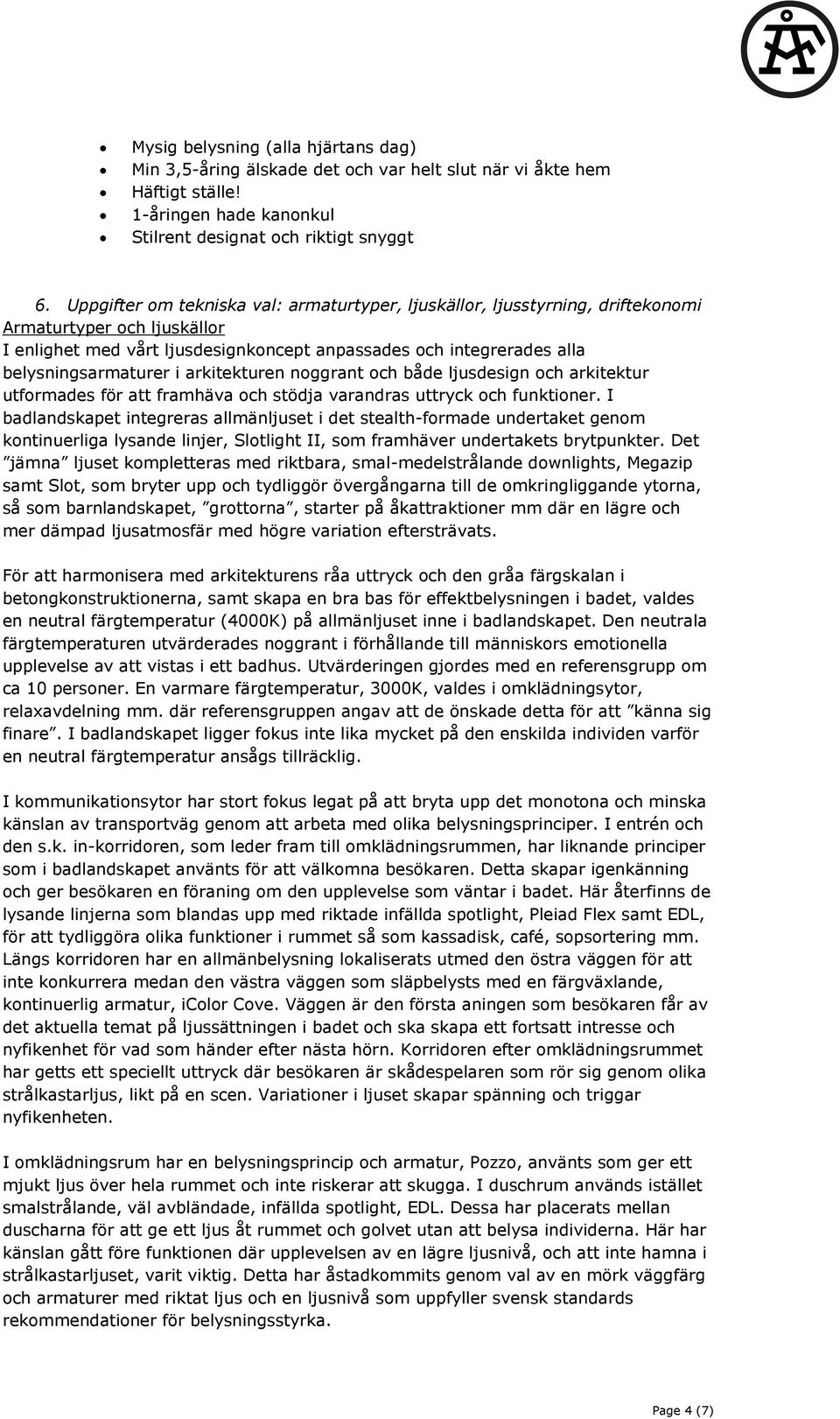

4 Mysig belysning (alla hjärtans dag) Min 3,5-åring älskade det och var helt slut när vi åkte hem Häftigt ställe! 1-åringen hade kanonkul Stilrent designat och riktigt snyggt 6. Uppgifter om tekniska val: armaturtyper, ljuskällor, ljusstyrning, driftekonomi Armaturtyper och ljuskällor I enlighet med vårt ljusdesignkoncept anpassades och integrerades alla belysningsarmaturer i arkitekturen noggrant och både ljusdesign och arkitektur utformades för att framhäva och stödja varandras uttryck och funktioner. I badlandskapet integreras allmänljuset i det stealth-formade undertaket genom kontinuerliga lysande linjer, Slotlight II, som framhäver undertakets brytpunkter. Det jämna ljuset kompletteras med riktbara, smal-medelstrålande downlights, Megazip samt Slot, som bryter upp och tydliggör övergångarna till de omkringliggande ytorna, så som barnlandskapet, grottorna, starter på åkattraktioner mm där en lägre och mer dämpad ljusatmosfär med högre variation eftersträvats. För att harmonisera med arkitekturens råa uttryck och den gråa färgskalan i betongkonstruktionerna, samt skapa en bra bas för effektbelysningen i badet, valdes en neutral färgtemperatur (4000K) på allmänljuset inne i badlandskapet. Den neutrala färgtemperaturen utvärderades noggrant i förhållande till människors emotionella upplevelse av att vistas i ett badhus. Utvärderingen gjordes med en referensgrupp om ca 10 personer. En varmare färgtemperatur, 3000K, valdes i omklädningsytor, relaxavdelning mm. där referensgruppen angav att de önskade detta för att känna sig finare. I badlandskapet ligger fokus inte lika mycket på den enskilda individen varför en neutral färgtemperatur ansågs tillräcklig. I kommunikationsytor har stort fokus legat på att bryta upp det monotona och minska känslan av transportväg genom att arbeta med olika belysningsprinciper. I entrén och den s.k. in-korridoren, som leder fram till omklädningsrummen, har liknande principer som i badlandskapet använts för att välkomna besökaren. Detta skapar igenkänning och ger besökaren en föraning om den upplevelse som väntar i badet. Här återfinns de lysande linjerna som blandas upp med riktade infällda spotlight, Pleiad Flex samt EDL, för att tydliggöra olika funktioner i rummet så som kassadisk, café, sopsortering mm. Längs korridoren har en allmänbelysning lokaliserats utmed den östra väggen för att inte konkurrera medan den västra väggen som släpbelysts med en färgväxlande, kontinuerlig armatur, icolor Cove. Väggen är den första aningen som besökaren får av det aktuella temat på ljussättningen i badet och ska skapa ett fortsatt intresse och nyfikenhet för vad som händer efter nästa hörn. Korridoren efter omklädningsrummet har getts ett speciellt uttryck där besökaren är skådespelaren som rör sig genom olika strålkastarljus, likt på en scen. Variationer i ljuset skapar spänning och triggar nyfikenheten. I omklädningsrum har en belysningsprincip och armatur, Pozzo, använts som ger ett mjukt ljus över hela rummet och inte riskerar att skugga. I duschrum används istället smalstrålande, väl avbländade, infällda spotlight, EDL. Dessa har placerats mellan duscharna för att ge ett ljus åt rummet och golvet utan att belysa individerna. Här har känslan gått före funktionen där upplevelsen av en lägre ljusnivå, och att inte hamna i strålkastarljuset, varit viktig. Detta har åstadkommits genom val av en mörk väggfärg och armaturer med riktat ljus och en ljusnivå som uppfyller svensk standards rekommendationer för belysningsstyrka. Page 4 (7)

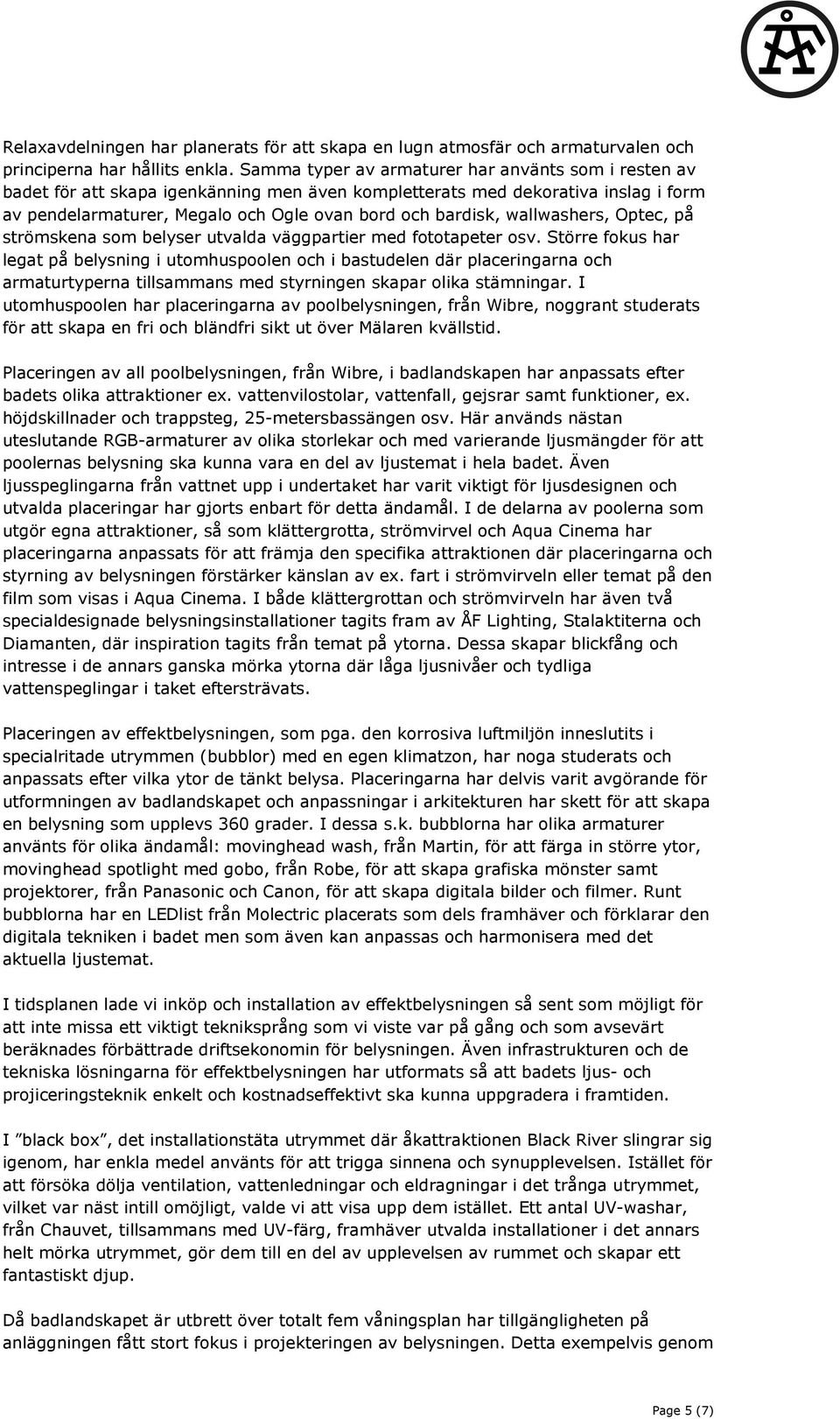

5 Relaxavdelningen har planerats för att skapa en lugn atmosfär och armaturvalen och principerna har hållits enkla. Samma typer av armaturer har använts som i resten av badet för att skapa igenkänning men även kompletterats med dekorativa inslag i form av pendelarmaturer, Megalo och Ogle ovan bord och bardisk, wallwashers, Optec, på strömskena som belyser utvalda väggpartier med fototapeter osv. Större fokus har legat på belysning i utomhuspoolen och i bastudelen där placeringarna och armaturtyperna tillsammans med styrningen skapar olika stämningar. I utomhuspoolen har placeringarna av poolbelysningen, från Wibre, noggrant studerats för att skapa en fri och bländfri sikt ut över Mälaren kvällstid. Placeringen av all poolbelysningen, från Wibre, i badlandskapen har anpassats efter badets olika attraktioner ex. vattenvilostolar, vattenfall, gejsrar samt funktioner, ex. höjdskillnader och trappsteg, 25-metersbassängen osv. Här används nästan uteslutande RGB-armaturer av olika storlekar och med varierande ljusmängder för att poolernas belysning ska kunna vara en del av ljustemat i hela badet. Även ljusspeglingarna från vattnet upp i undertaket har varit viktigt för ljusdesignen och utvalda placeringar har gjorts enbart för detta ändamål. I de delarna av poolerna som utgör egna attraktioner, så som klättergrotta, strömvirvel och Aqua Cinema har placeringarna anpassats för att främja den specifika attraktionen där placeringarna och styrning av belysningen förstärker känslan av ex. fart i strömvirveln eller temat på den film som visas i Aqua Cinema. I både klättergrottan och strömvirveln har även två specialdesignade belysningsinstallationer tagits fram av ÅF Lighting, Stalaktiterna och Diamanten, där inspiration tagits från temat på ytorna. Dessa skapar blickfång och intresse i de annars ganska mörka ytorna där låga ljusnivåer och tydliga vattenspeglingar i taket eftersträvats. Placeringen av effektbelysningen, som pga. den korrosiva luftmiljön inneslutits i specialritade utrymmen (bubblor) med en egen klimatzon, har noga studerats och anpassats efter vilka ytor de tänkt belysa. Placeringarna har delvis varit avgörande för utformningen av badlandskapet och anpassningar i arkitekturen har skett för att skapa en belysning som upplevs 360 grader. I dessa s.k. bubblorna har olika armaturer använts för olika ändamål: movinghead wash, från Martin, för att färga in större ytor, movinghead spotlight med gobo, från Robe, för att skapa grafiska mönster samt projektorer, från Panasonic och Canon, för att skapa digitala bilder och filmer. Runt bubblorna har en LEDlist från Molectric placerats som dels framhäver och förklarar den digitala tekniken i badet men som även kan anpassas och harmonisera med det aktuella ljustemat. I tidsplanen lade vi inköp och installation av effektbelysningen så sent som möjligt för att inte missa ett viktigt tekniksprång som vi viste var på gång och som avsevärt beräknades förbättrade driftsekonomin för belysningen. Även infrastrukturen och de tekniska lösningarna för effektbelysningen har utformats så att badets ljus- och projiceringsteknik enkelt och kostnadseffektivt ska kunna uppgradera i framtiden. I black box, det installationstäta utrymmet där åkattraktionen Black River slingrar sig igenom, har enkla medel använts för att trigga sinnena och synupplevelsen. Istället för att försöka dölja ventilation, vattenledningar och eldragningar i det trånga utrymmet, vilket var näst intill omöjligt, valde vi att visa upp dem istället. Ett antal UV-washar, från Chauvet, tillsammans med UV-färg, framhäver utvalda installationer i det annars helt mörka utrymmet, gör dem till en del av upplevelsen av rummet och skapar ett fantastiskt djup. Då badlandskapet är utbrett över totalt fem våningsplan har tillgängligheten på anläggningen fått stort fokus i projekteringen av belysningen. Detta exempelvis genom Page 5 (7)

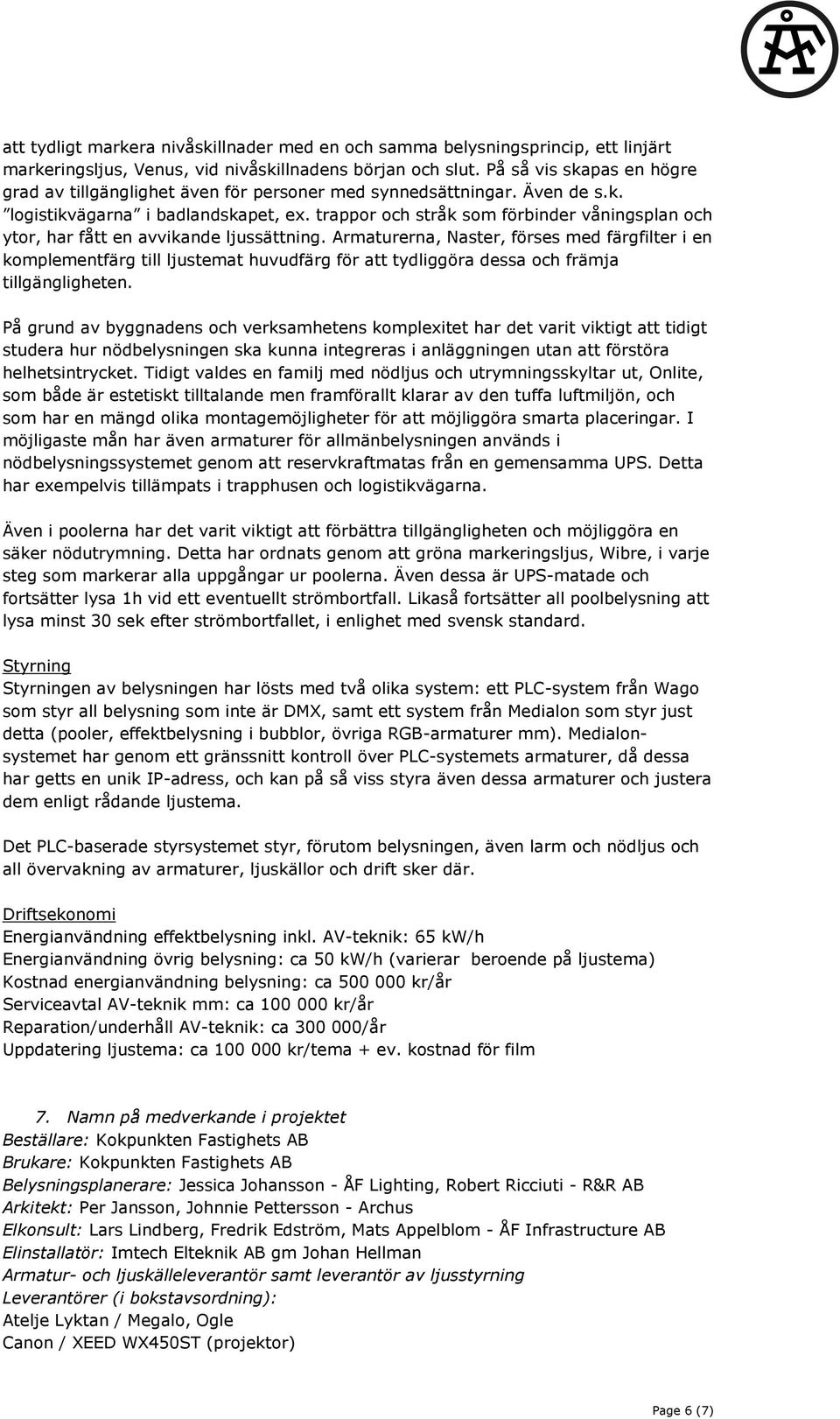

6 att tydligt markera nivåskillnader med en och samma belysningsprincip, ett linjärt markeringsljus, Venus, vid nivåskillnadens början och slut. På så vis skapas en högre grad av tillgänglighet även för personer med synnedsättningar. Även de s.k. logistikvägarna i badlandskapet, ex. trappor och stråk som förbinder våningsplan och ytor, har fått en avvikande ljussättning. Armaturerna, Naster, förses med färgfilter i en komplementfärg till ljustemat huvudfärg för att tydliggöra dessa och främja tillgängligheten. På grund av byggnadens och verksamhetens komplexitet har det varit viktigt att tidigt studera hur nödbelysningen ska kunna integreras i anläggningen utan att förstöra helhetsintrycket. Tidigt valdes en familj med nödljus och utrymningsskyltar ut, Onlite, som både är estetiskt tilltalande men framförallt klarar av den tuffa luftmiljön, och som har en mängd olika montagemöjligheter för att möjliggöra smarta placeringar. I möjligaste mån har även armaturer för allmänbelysningen används i nödbelysningssystemet genom att reservkraftmatas från en gemensamma UPS. Detta har exempelvis tillämpats i trapphusen och logistikvägarna. Även i poolerna har det varit viktigt att förbättra tillgängligheten och möjliggöra en säker nödutrymning. Detta har ordnats genom att gröna markeringsljus, Wibre, i varje steg som markerar alla uppgångar ur poolerna. Även dessa är UPS-matade och fortsätter lysa 1h vid ett eventuellt strömbortfall. Likaså fortsätter all poolbelysning att lysa minst 30 sek efter strömbortfallet, i enlighet med svensk standard. Styrning Styrningen av belysningen har lösts med två olika system: ett PLC-system från Wago som styr all belysning som inte är DMX, samt ett system från Medialon som styr just detta (pooler, effektbelysning i bubblor, övriga RGB-armaturer mm). Medialonsystemet har genom ett gränssnitt kontroll över PLC-systemets armaturer, då dessa har getts en unik IP-adress, och kan på så viss styra även dessa armaturer och justera dem enligt rådande ljustema. Det PLC-baserade styrsystemet styr, förutom belysningen, även larm och nödljus och all övervakning av armaturer, ljuskällor och drift sker där. Driftsekonomi Energianvändning effektbelysning inkl. AV-teknik: 65 kw/h Energianvändning övrig belysning: ca 50 kw/h (varierar beroende på ljustema) Kostnad energianvändning belysning: ca kr/år Serviceavtal AV-teknik mm: ca kr/år Reparation/underhåll AV-teknik: ca /år Uppdatering ljustema: ca kr/tema + ev. kostnad för film 7. Namn på medverkande i projektet Beställare: Kokpunkten Fastighets AB Brukare: Kokpunkten Fastighets AB Belysningsplanerare: Jessica Johansson - ÅF Lighting, Robert Ricciuti - R&R AB Arkitekt: Per Jansson, Johnnie Pettersson - Archus Elkonsult: Lars Lindberg, Fredrik Edström, Mats Appelblom - ÅF Infrastructure AB Elinstallatör: Imtech Elteknik AB gm Johan Hellman Armatur- och ljuskälleleverantör samt leverantör av ljusstyrning Leverantörer (i bokstavsordning): Atelje Lyktan / Megalo, Ogle Canon / XEED WX450ST (projektor) Page 6 (7)

7 Castaldi / Naster Chauvet / DJ SLIMBANK UV-18 (UV wash) Color Kinetics / icolor Cove DTS / FOS 100, FOS 33 ERCO / Optec Fagerhult / Pleiad, Marathon, Allfive, Notor, Zest, Miltulume, Pozzo, Basic, Rondo Flux / Ufo iguzzini / Deep Laser, Luceplan / Goggle Lucifer / EDL Luxlight / VarioLED Flex Venus Martin / Aura LED (Movinghead wash) Meyer / Superlight Molectric / RGB Waterproof NEC / X46-UNV-2 (Plasmavägg) Panasonic / PT-DW11k, PT-EW730, PT-DZ870 (projektorer) Robe / Robin DLS LED (Movinghead spot/gobo) Roblon / Fiberoptik Simes / Minifocus, Slot, Megazip Traxon / Dot XL-3, Dot XL-9 (Används i specialutformade belysningselement i Klättergrottan och Strömvirveln) Wibre / , , Poolbelysning Zumtobel / Slotlight II, Tubilux, Onlite (nödbelysning och utrymningsskyltar) Ångkraftverkets vänner / Glasglob (befintlig armatur som räddats innan rivning) Ljusstyrning: WAGO / PLC-styrenheter (allmänbelysning, pooler, nödljus, larm) Medialon / DMX- och AV-styrenheter MA Lighting / MA2 PC DMX (ljusbord) Green Hippo / Hippotizer (grafik till projektorer) Playout mjukvara: Watchout 5 Vertigo Living Surfaces Dise Green Hippo 8. Inlämnare/kontaktpersons namn, adress och telefonnummer Jessica Johansson, ÅF Lighting Adress: Frösundaleden 2A, Stockholm Telefon: +46 (0) jessica.johansson@afconsult.com Page 7 (7)
