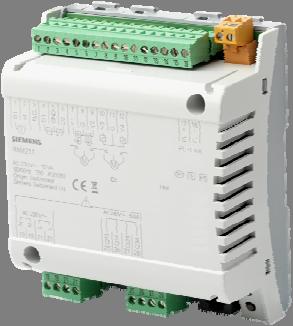

1 3 AMA Styr- och övervakningssystem SGB Systenkomponenter P01 DESIGO TRA PL-Link in-/utgångsmodul för användning tillsammans med rumsautomationsstationer i PXC3-serien RXM21.1 PL-Link-modulen består av in-och utgångar som styrs av en rumsautomationsstation via PL-Link PL-Link-kommunikation Fläktstyrning (3 potentialfria reläkontakter) Styrning av termiska ventilställdon (AC 24 V) Styrning av elektromekaniska ventilställdon och spjällställdon (AC 24 V, 2- eller 3-läges) Temperaturingång LG-Ni digitala ingångar Matningsspänning AC 230 V Insticksmonterade skruvplintar Användningsområde PL-Link in- och utgångsmodul RXM21.1 möjliggör styrning av en enskild Fan Coilenhet genom en rumsautomationsstation PXC3.. via periferalbuss PL-Link. Enheten är optimerad för Fan Coil-installation och -styrning vad det gäller kapsling, anslutningsplintar och in-/utgångsmix. PL-Link (PeripheraL-Link) är ett bussystem (2-ledare) optimerad för kommunikation mellan periferienheter (givare, ställdon) och den modulära rumsautomationsstationen PXC3.. inom områden luftbehandling, belysning och solskydd. CM2N3835sv Building Technologies

2 Funktion Funktionaliteten av enheten bestäms av automationsstationens applikation. Typöversikt och beställning Typbeteckning Beställningsnummer Benämning RXM21.1 S55376-C104 PL-Link in- och utgångangsmodul Vid beställning anges typbeteckning, best.nummer och benämning. Anm. Enheten levereras utan plintskyddskåpa. Plintskyddskåpa (RXZ20.1) kan beställas som tillval. Kombinationsmöjligheter PL-Link in- och utgångsmodul RXM21.1 används alltid i kombination med rumsautomationsstationer i PXC3-serien. Temperaturgivare av typ LG-Ni 1000 kan anslutas. AC 24 V-ställdon från Siemens eller från andra leverantörer kan anslutas. Signalingångar, reläutgångar m.m., se sidan10, och 11. Mekaniskt utförande PL-Link in- och utgångsmodul RXM21.1 består av en bottenplatta, kapsling samt kretskort med anslutningsplintar. Modulen har också en servicekontakt, en servicediod och en serviceknapp. Anslutningsplintar Kapsling 3835Z01 Kabelkrampor (för dragavlastning) Insticksanslutningar för LON-buss Bottenplatta Anslutningsplintar Servicediod Serviceknapp Servicekontakt Servicediod Servicedioden (3-färgs) visar modulens driftstatus enligt följande: Kontinuerligt FRÅN Blinkning 1 (1/4 s Till under en 2- sekundersperiod) Blinkning 2 (1 s Till, 1 s Från) Kontinuerligt TILL Ingen matningsspänning Ingen indikering Återföring för tryckning av mellersta knappen (gul) Återföring under proceduren (gul) Enhetsidentifiering misslyckades (röd) Programmeringsläge (röd) Lyckat resultat (grön) 2/14

3 Serviceknapp Modulen utför följande kommando via serviceknappen: Knapptryckning Åtgärd Kort (< 0,5 s) Aktivera/deaktivera programmeringsläge Anslutningstestets resultat visas inte längre (0,5...2.s) Ingen åtgärd Mellan ( s) Start av anslutningstestet Lång (> 20 s) Start av återställning till fabriksinställningar HMI-koncept Samspelet mellan betjäning och visning Kort Mellan Lång Visningstid *) Knapptryckning Indikering / lyckades Misslyckades Status Programmeringsläge Anslutningstestets resultat Återställning till fabriksinställningar *) Visningstid = 60 s; kan avbrytas genom en kort knapptryckning Varning! Serviceknappen får endast tryckas in av behörig personal när plintskyddskåpan är borttagen. Intilliggande plintar kan vara nätspänningsförande. Plintskyddskåpa Modulen levereras utan plintskyddskåpa, vilket skyddar anslutningsplintarna från beröring och smuts. Servicedioden är synlig även när plintskyddskåpan sitter på, Serviceknappen kan aktiveras med ett spetsigt föremål. För kabelgenomföring till rumsautomationsstationen måste den perforerade kabelingången brytas upp. 3873J02 Borttagning av plintskyddskåp 3 / 14

4 Etikett Identifikationsnummer (unikt fabrikationsnummer) ID i streckkodform, kod128 Kapslingsklass Temperaturområde (0 50 C) Testdatum, serie (Z, A, B, C ) Serienummer Observera anmärkningar i detta dokument Anslutningsplintar Alla anslutningsplintar är av instickstyp. För undvikande av felkopplingar är de plintar som kan anslutas till AC 230 V (matning och reläutgångar) fysiskt separerade från andra plintar. STOP Obs! Kabeldragavlastningarna måste användas för anslutning till plintarna (AC 230 V). Ledningarna måste säkras med kabelband (se bilden). 3873J04 Varning! Kontrollera att anslutningsplintarna, som är anslutna till nätspänningen, måste före insticksmontering eller demontering vara spänningslösa! Kommunikation Varning! PL-Link in- och utgångsmodul RXM21.1 använder följande gränssnitt för kommunikation med annan utrustning: PL-Link-plintar. Servicekontakt (RJ45) för FW-uppgradering (standard, en anslutningskabel från Siemens erfordras). Servicekontakten (RJ45) får endast anslutas av behörig personal. Intilliggande plintar kan vara nätspänningsförande. Anslut inte Ethernet till RJ45-kontakten! Apparaten ansluten i andra änden kan bli skadad! Avfallshantering Apparaten klassificeras vid avfallshantering som elektronisk komponent enligt EU-riktlinje 2002/96/EC (WEEE) och får inte avfallshanteras som osorterade hushållssopor. Apparaten avfallshanteras inom de avsedda kanalerna för samling av elektroniskt avfall. Lokal och aktuell lagstiftning skall alltid beaktas. 4/14

5 Projektering Mounting and installation manual DESIGO TRA, CM111043, innehåller all information som behövs för att använda PL-Link-bussen (topologi, förstärkare osv.). Matningskablar AC 230 V Potentialfri reläutgång AC 230 V PL-Link in- och utgångsmodul RXM21.1 drivs med nätspänning AC 230 V. Ställdonen (ventiler, spjäll) matas direkt från enheten. Detta innebär att ingen separat AC 24 V-matning krävs för periferienheter. Dimensionering och avsäkring av matningskablar är beroende av totallasten och lokala föreskrifter. Spänningen bryts om anslutningsplintarna 19/21 avlägsnas från enheten. (byglarna och finns på kretskortet; inte på plintarna, se avsnitt Anslutningsschema på sidan 10). Matningskablarna som är anslutna till enheten måste säkras i fästet för dragavlastning. De potentialfria reläutgångarna tillåter omkoppling av laster på upp till AC 250 V, 5 A (4 A). Dimensionering och avsäkring av matningskablar är beroende av totallasten och lokala föreskrifter. Manöverkretsarna måste vara externt avsäkrade (max. 10 A) eftersom inga interna säkringar finns. Kablarna som är anslutna till enheten måste säkras med fäste för dragavlastning. STOP Obs! Parallelldrift av fläktarna är inte tillåten Triacutgångar AC 24 V Max.last Exempel: Den samtidiga lasten på utgångarna...y4 får inte överskrida 9 VA., Y2 (värme) 3-läges ventilställdon 4,5 VA Y3, Y4 (kyla) 3-läges ventilställdon 4,5 VA Den maximala lasten är 9 VA för varje värme- och kylsekvens. Detta är möjligt därför att de båda sekvenserna aldrig arbetar samtidigt. STOP Obs Vid små laster (< 2 VA) kan spänningstoleransen vara > 20% (se avsnitt Tekniska data). Tilldelning av utgångar Applikation Termiska ställdon Motoriserade ställdon Utgång 1 Y2 Utgång 2 Y3 Y3 Y4 Elektromekaniska ställdon Y3 Inverkan utan ett processvärde (tillslag, ingen PL-Linkkommunikation Utgångarna är inaktiva Enheten är i säkerhetskopieringsläge Efter en timeout (2 x pulsslagtid) återgår utgångarna till backupvärden 5 / 14

6 Montering PL-Link in- och utgångsmodulen kan monteras i valfritt läge med någon av följande monteringsmetoder: 3873J J06 Montering på DIN-skena Bottenplattan är konstruerad för snäppmontering på DIN-skenor, typ EN x7.5 (tas loss med hjälp av en skruvmejsel) Ytmontering Det finns två borrhål för skruvmontering (se avsnitt Måttuppgifter för borrmall). Bottenplattan har upphöjd anliggningsyta. Skruvar: Max.diameter 3,5 mm, längd min. 38 mm STOP Obs Vridmoment för fästskruvarna: Max. 1,5 Nm Observera följande vid monteringen: Sörj för tillräcklig luftcirkulation runt enheten så att värme som genereras under driften försvinner. Lätt tillgänglighet för servicepersonal krävs. Lokala installationsföreskrifter måste beaktas! Monteringsanvisningar och borrmall finns tryckta på emballaget. Idrifttagning Säkert läge Funktionstest Om en applikation inte använder utgångarna, är dessa inaktiva (relä Från, triac Från). Ett särskilt testläge är tillgängligt för betjäning av utgångarna och avfrågning av ingångarna ( (SSA-verktyg). 3-läges ställdon är i testläge, ändras ställdonets vridningsriktning genomförs ingen synkronisering. STOP Obs! Vid långvarig kortslutning (ca 4 min) eller överbelastning kan termosäkringen i transformatorn utlösas. Enheten måste då bytas ut. På AC 24 V-sidan finns inget skydd mot felaktig anslutning till 230 V. Nätspänning AC 230 V för matningen och för reläerna måste bortkopplas före insticksmontering och demontering av anslutningsplintarna (fara för elektriska stötar!) Spänningen avbryts om anslutningsplintarna 19/21 avlägsnas från enheten. (byglarna och finns på kretskortet; inte på plintarna, se avsnitt Anslutningsschema på sidan 10). Drift Vid spänningsbortfall är alla utgångar energilösa Vid bortfall av PL-Link-kommunikationen, återgår alla utgångar till de konfigurerade backupvärden (efter 2 x pulsslagtid). 6/14

7 Tekniska data Matning Märkspänning AC 230 V Frekvens 50 / 60 Hz Effektförbrukning med ansluten fältutrustning Max. 12 VA Intern säkring Termisk, ingen återställning Skydd Skydd mot felaktig ledningsdragning av AC 230 V Inget skydd för in- och utgångar Ingångar Signalingångar (D1, D2) Antal 2 (för potentialfria kontakter) Kontaktspänning DC 16 V Kontaktström DC 5 ma Kontaktöverföringsmotstånd Max. 100 Ohm Kontaktisoleringsmotstånd Min. 50 kohm Omkopplingstid Min. 20 ms Till, min. 20 ms Från Pulsslag 1 s Skydd mot felaktig ledningsdragning av Skyddad AC 24 V Mätvärdesingång B1 Anslutbara temperaturgivare LG-Ni 1000 Antal 1 Mätområde 0 till 50 C Givarström 0,5 ma Upplösning 0, 1 K Mätfel vid 25 C givartemp. Max. 0,5 K (utan ledningsmotstånd) Pulsslag 10 s Skydd mot felaktig ledningsdragning av Skyddat AC 24 V Utgångar Triacutgångar AC 24 V Antal 4 (...Y4) Utgående spänning AC 24 V +/- 20% (möjligen >+20% med laster <2 VA!) Utgångar...Y4 anslutna till AC 24 V, triacenheterna stänger vid kontakt till G Utgående ström Max. 0,5 A Total nominell last Max. 9 VA (vid samtidig last på båda utgångarna) Överlastningsskydd Inget skydd Reläutgångar Antal 3 (Q14, Q24, Q34) Relätyp Enpolig, NO-kontakt Kontaktbelastning vid AC-spänning Manöverspänning Max. AC 250 V, min. AC 19 V Nominell ström, resistiv/induktiv Max. AC 5 A / 4 A (cosϕ = 0,6) Inkopplingsström (200 ms halvvärdestid) Max. 20 A Manöverström vid AC 19 V Min. AC 10 ma Kontaktbelastning vid AC-spänning Manöverspänning Max. DC 250 V, min. DC 5 V Manöverström vid DC 5 V Min. AC 100 ma Manöverutgångar Max. 20 W Induktiv last L/R Max. 7 ms Låsning (via programvara) Endast ett relä i taget är aktiv Alla reläer 1 s Från vid ändring av steg 7 / 14

8 PL-Link-buss Typ av gränssnitt Galvanisk frånskilt Transceiver TP-UART Busström 5 ma Överföringshastighet 9,6 kbit/s Skydd mot felaktig ledningsdragning av AC 24 V Skyddad Busstopologi: Se DESIGO TRA Mounting and installation manual, CM Ledningsanslutningar Anslutningsplintar för signaler och En- eller flertrådig ledare strömförsörjning (skruvplintar av instyckstyp) 0,25...2,5 mm 2 eller 2 x 1,5 mm 2 Anslutningsplintar för signaler och En- eller flertrådig ledare 2 x max. strömförsörjning (skruvplintar av instyckstyp) 1,0 mm2 t.ex. YCYM 2x2x0,8 Ledningslängd Se DESIGO TRA Mounting and installation manual CM Kabel för serviceverktyget Max. 3 m Kapslingsklass Enligt EN IP30 med plintskyddskåpa på och väggmontering utan DIN-skena IP20 för alla andra monteringsalternativ Isolerklass Lämpad för användning i system med isolerklass I eller II Omgivningsförhållanden Drift klass 3K5 enligt IEC Temperatur C Fuktighet < 85 % RF Transport klass 2K3 enligt IEC Temperatur C Fuktighet <95% RF Standarder och riktlinjer Produktsäkerhet Automatisk elektronisk styr- och EN reglerdon för hushållsbruk och liknande användningar Elektromagnetisk kompatibilitet Störkänslighet (industri- och EN bostadssektor) Störstrålning (bostadssektor) EN CE-märkning Elektromagnetisk kompatibilitet enligt 2004/108/EC Lågspänningsdirektiv 2006/95/EC UL-godkännande UL916 C-Tick-märkning (EMC) AS/NZS Miljökompatibilitet Mått Produktens miljödeklaration CA2E3871 innehåller information om produktens miljövänliga tillverkning och process (RoHS-konformitet, materialsammansättning, förpackning, miljömässiga fördelar, avfallshantering) Se avsnitt Måttuppgifter ISO (miljö) ISO 9001 (kvalitet) SN (miljövänliga produkter) 2002/95/EC (RoHS) Vikt Med/utan emballage 0,640 kg / 0,675 kg 8/14

9 Anslutningsplintar B1 3835A01 M D1 GND D2 G Y2 T PL-Link M AC 230V Q13 Q14 Y3 G Y4 M AC 230V 5(4)A N N L L Q24 Q34 N.C Mätvärdesingång B1 1 Mätvärdesingång med givare LG-Ni 1000 M 2 Mätvärdesingång jord Signalingångar D1 4 Signalingång GND 5 Signaljord D2 6 Signalingång Triacutgångar 7 Manöverutgång AC 24 V, 0,5 A G 8 Ställdonsmatning AC 24 V Y2 9 Manöverutgång AC 24 V, 0,5 A Y3 10 Manöverutgång AC 24 V, 0,5 A G 11 Ställdonsmatning AC 24 V Y4 12 Manöverutgång AC 24 V, 0,5 A PL-Link + 17 Dataledning + 18 Dataledning Matning N 19 Nolledare L 21 Fasledare AC 230 V +/- 10% Reläutgångar Q13 25 Gemensam matning för Q14, Q24 och Q34 Q14 26 Slutande kontakt max. AC 250 V, 5 (4) A (steg 1) Q24 27 Slutande kontakt max. AC 250 V, 5 (4) A (steg 2) Q34 28 Slutande kontakt max. AC 250 V, 5 (4) A (steg 3) Anm. M och GND är galvaniskt förbundna Obs! Beakta tekniska data för reläutgångarna: max. AC 250 V, 5 (4) A Lokala installationsföreskrifter måste beaktas! Servicekontakt standard RJ45 kontakt Z01 1 PL-Link + 2 PL-Link 3 Används ej 4 Används ej 5 DC 12V + 6 RxD 7 TxD 8 GND 9 / 14

10 Anslutningsscheman Anslutning av periferiutrustning, PL-Link och matning M M + N1 PL-Link in- och utgångsmodul RXM21.1 B1 Temperaturgivare LG-Ni 1000 D1, D2 Potentialfria kontakter (fönsterkontakt, närvarogivare osv.), Y2 AC 24 V, 3-läges termiska ventilställdon.1, Y2.1 AC 24 V, 3-läges elektromekaniska ventilställdon och spjällställdon.2, Y2.2 AC 24 V, 2-läges elektromekaniska ventilställdon Q1 3-hastighetsfläkt Q1.1 1-hastighetsfläkt Partvinnad STOP Obs! Parallelldrift av fläktar på reläutgångarna Q14...Q34 är inte tillåten. För parallelldrift använd brytreläer eller separata in-/utgångsbloken. 10/14

11 Anslutning av flera termiska ventilställdon Max. 2 termiska ställdon kan direktanslutas till PL-Link in- och utgångsmodulen. Vid parallellanslutning av fler än 2 ställdon krävs en effektförstärkare UA1T. Samma princip gäller för utgång Y3. Den samtidiga lasten på utgångarna och Y3 skall beaktas! (max. 9 VA). Effektförbrukning vid ingång X1 i UA1T: 0,5 VA STOP Obs! Blandad drift: Anslutning av termiska ställdon till både in-/utgånsmodulen och effektförstärkaren är INTE tillåten. Olika spänning i in-/utgångsmodulens interna transformator och effektförstärkarens strömförsörjning kan orsaka stora skillnader i ventilläge. Anslutning till PL-Link inoch utgångsmodulen. Anslutning till effektförstärkare N1 AC 230 V L N AC 24 V G G0 3873Z13 L N G N2 1 NS COM LS COM COM X1 5 N2 1 NS COM LS COM COM X1 5 N1 PL-Link in- och utgångsmodul RXM21.1 N2 Effektförstärkare UA1T (se datablad N3591) Termiskt ventilställdon AC 24 V ansluten till in-/utgångsmodulen.x Termiskt ventilställdon AC 24 V (max. 2 ställdon STA72E / STP72E per utgång i UA1T) Anm. Effektförstärkare UA1T erfordrar en egen AC 24 V-matning! 3-läges ställdon kan inte anslutas till UA1T. 11 / 14

12 Måttuppgifter (mått i mm) Utan plintskyddskåpa 3873M14 35,3 3, ,3 133,2 4,4 Med intskyddskåpa RXZ20.1 (beställs separat) 51,5 5 35, M15 3, ,4 107,8 12/14

13 Borrmall 1:1 3,6 3873M ,2 86,3 13 / 14

14 Denna sida har avsiktligt lämnats tom. 14/ Siemens AB, Building Technologies Division, en_01/ Rätt till ändringar förbehålles
